Вентиляційно-розвантажний вогнеперепинювальний пристрій

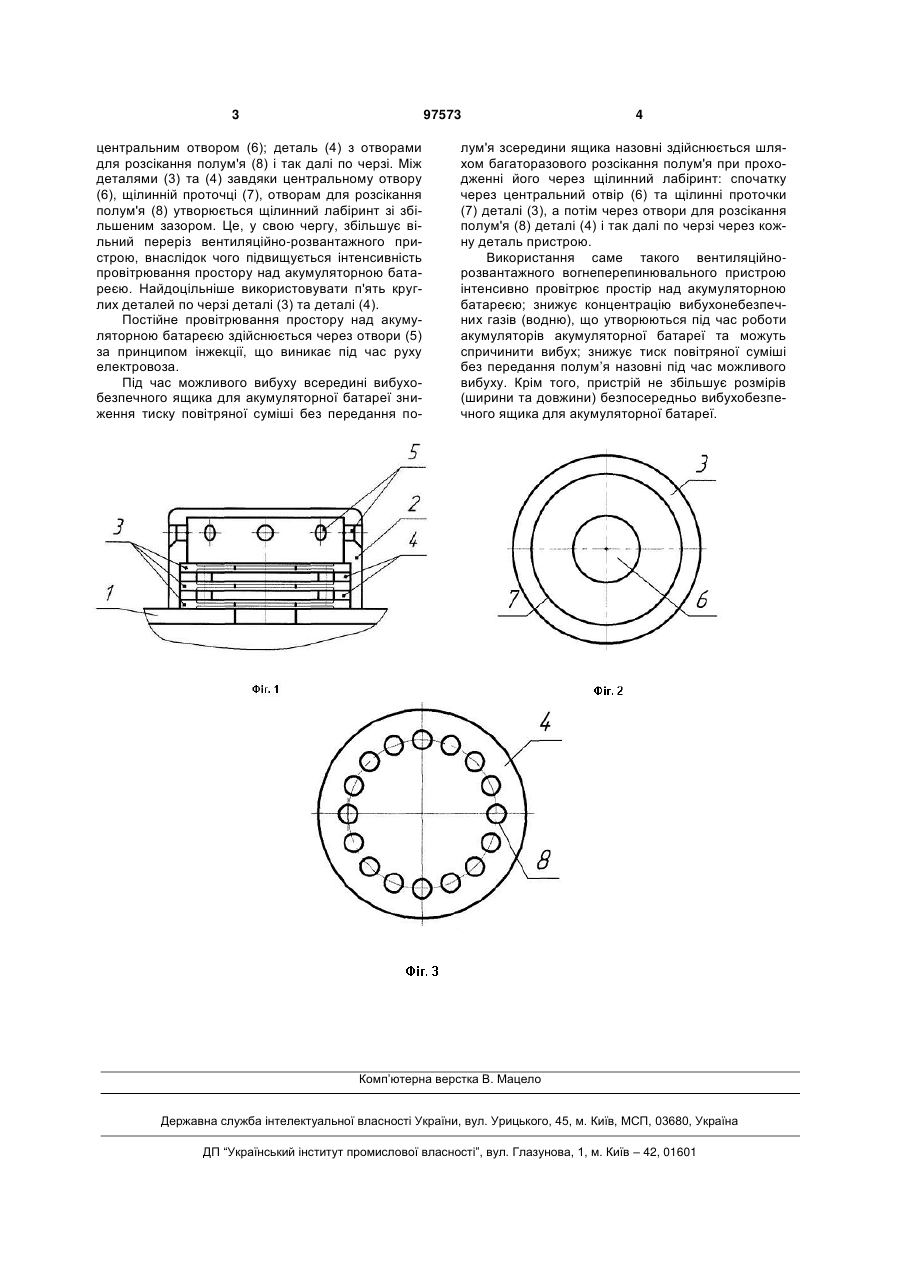

Вентиляційно-розвантажний вогнеперепинювальний пристрій, що містить металевий циліндричний корпус, який відрізняється тим, що у верхній частині корпусу виконано отвори для провітрювання, а всередині корпусу щільно по посадці розміщено одна на одній щонайменш три круглі деталі: деталь зі щілинними проточками та центральним отвором, деталь з отворами для розсікання полум'я і так далі по черзі, які слугують для утворення щілинного лабіринту зі збільшеним зазором. (19) (21) a201009595 (22) 02.08.2010 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) КАЛУС КОСТЯНТИН ЯКОВИЧ, ГУРАЛЬ ВАСИЛЬ ВОЛОДИМИРОВИЧ (73) КАЛУС КОСТЯНТИН ЯКОВИЧ, ГУРАЛЬ ВАСИЛЬ ВОЛОДИМИРОВИЧ (56) UA 59797 A, 15.09.2003 RU 2342739 C1, 27.12.2008 RU 48438 U1, 10.10.2005 GB 1484427 A, 01.09.1977 3 97573 центральним отвором (6); деталь (4) з отворами для розсікання полум'я (8) і так далі по черзі. Між деталями (3) та (4) завдяки центральному отвору (6), щілинній проточці (7), отворам для розсікання полум'я (8) утворюється щілинний лабіринт зі збільшеним зазором. Це, у свою чергу, збільшує вільний переріз вентиляційно-розвантажного пристрою, внаслідок чого підвищується інтенсивність провітрювання простору над акумуляторною батареєю. Найдоцільніше використовувати п'ять круглих деталей по черзі деталі (3) та деталі (4). Постійне провітрювання простору над акумуляторною батареєю здійснюється через отвори (5) за принципом інжекції, що виникає під час руху електровоза. Під час можливого вибуху всередині вибухобезпечного ящика для акумуляторної батареї зниження тиску повітряної суміші без передання по 4 лум'я зсередини ящика назовні здійснюється шляхом багаторазового розсікання полум'я при проходженні його через щілинний лабіринт: спочатку через центральний отвір (6) та щілинні проточки (7) деталі (3), а потім через отвори для розсікання полум'я (8) деталі (4) і так далі по черзі через кожну деталь пристрою. Використання саме такого вентиляційнорозвантажного вогнеперепинювального пристрою інтенсивно провітрює простір над акумуляторною батареєю; знижує концентрацію вибухонебезпечних газів (водню), що утворюються під час роботи акумуляторів акумуляторної батареї та можуть спричинити вибух; знижує тиск повітряної суміші без передання полум’я назовні під час можливого вибуху. Крім того, пристрій не збільшує розмірів (ширини та довжини) безпосередньо вибухобезпечного ящика для акумуляторної батареї. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
