Комбіноване скління

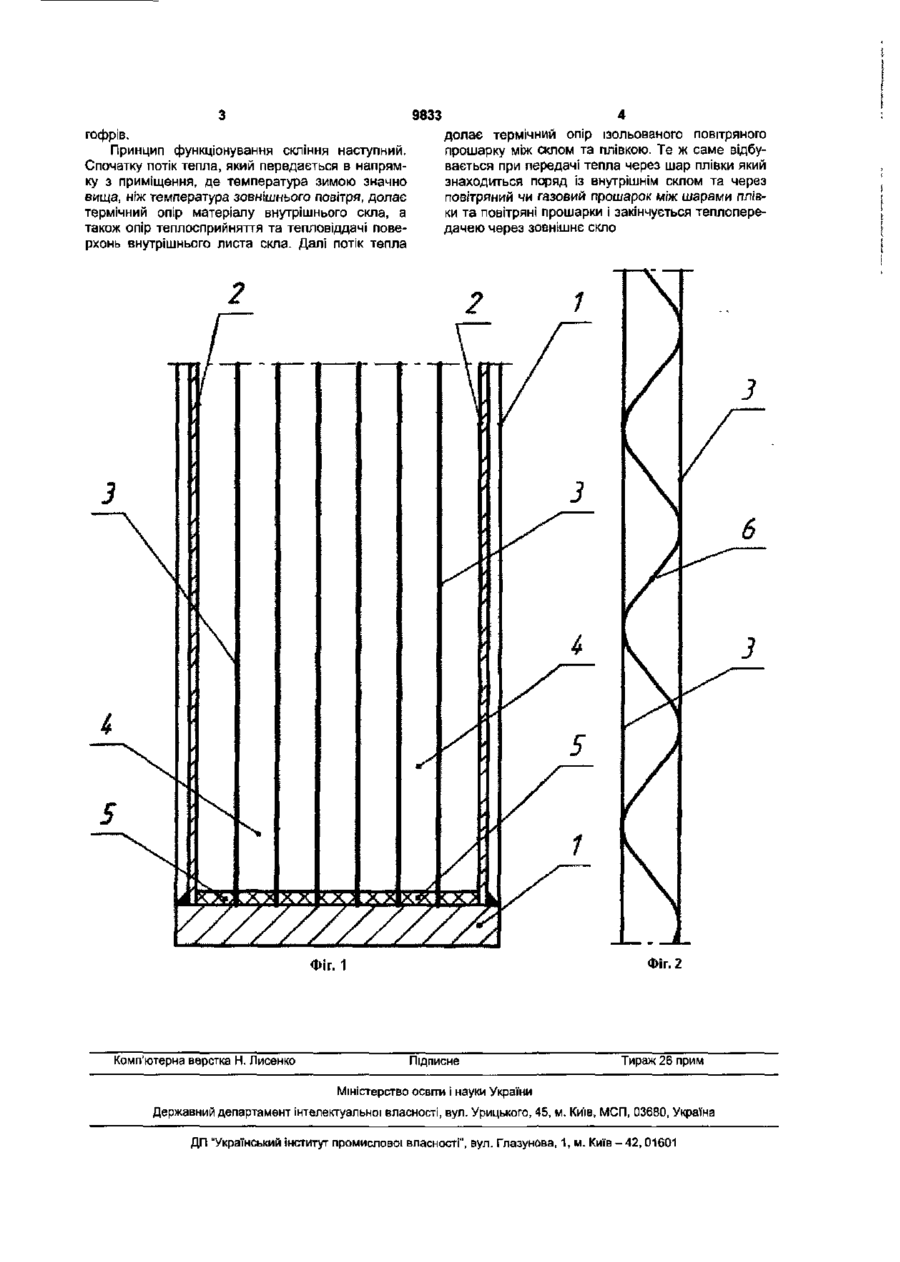

Комбіноване скління, що містить два або більше листи скла, паралельно розташовані один відносно одного, розміщені між ними паралельно листам скла шари прозорої полімерної плівки, ізольовані порожнини між шарами плівки та склом заповнені повітрям або спеціальним газом, яке відрізняється тим, що кожен шар прозорої полімерної плівки складається з трьох або більше одинарних плівок, декотрі з яких мають виступи, наприклад хвилеподібні гофри. Передбачувана корисна модель відноситься до будівельної галузі та може бути використана для вікон та інших світлових прорізів. Відоме скління, яке містить два листи скла, розташовані паралельно один до другого Недоліком такого скління є його низький термічний опір теплопередачі, що призводить до значних втрат тепла через світлові прорізи [див кн Ю.Н Хромец, Г.А.Ширяев "Снижение материалоемкости промышленных зданий", М., Стройиздат, 1985, стр 94, рис.24]. Найбільш близьким по технологічній суті до об'єкту, який заявляється є скління, котре містить два листи скла та розміщену між ними, паралельно листам скла шторку Із плівки, яка закріплена до рами тільки верхнім краєм, а з боків та знизу може вільно циркулювати повітря чи газ які заповнюють простір між склом, тобто плівка не ділить простір між листами скла на ізольовані порожнини Недоліком такого скління є наявність умов для конвективного теплообміну між внутрішнім і зовнішнім склом, [див. кн. Е.М.Арчевич, Н.М.Вовуло "Повышение теплотехнических качеств полносборных жилых зданий", М., Стойиздат, 1985, стор.94., рис.24]. В основу корисної моделі поставлено завдання створити скління в якого, завдяки зміні його конструкції забезпечується підвищення опору теплопередачі через скління. Поставлене завдання вирішується тим, що в комбінованому склінні, що містить два або більше листи скла паралельно розміщені один відносно другого, розміщені між ними паралельно листам скла шари прозорої полімерної плівки, замкнеш порожнини між шарами плівки та склом заповнені повітрям або спеціальним газом, згідно корисної моделі кожен шар прозорої полімерної плівки складається з трьох, або більше, одинарних плівок декотрі з яких мають виступи, наприклад, хвилеподібні гофри. Завдяки тому, що деякі з одинарних плівок зі складу шару прозорої полімерної плівки мають виступи між плівками утворюються повітряні чи газові прошарки які значно підвищують термічний опір шару плівок і як наслідок термічний опір скління в цілому. Корисна модель пояснюється кресленнями Фіг.1 та Фіг.2. На Фіг.1 зображено поперечний переріз фрагменту скління. На Фіг.2 зображено поперечний переріз фрагменту шару плівок, який складається з трьох одинарних плівок з яких одна, середня, має хвилеподібні гофри. На Фіг.1 показано раму 1, листи скла 2, між якими, паралельно листам скла 2 розміщені шари прозорої полімерної плівки 3. Між листами скла та між шарами плівки знаходяться ізольовані прошарки повітря або газу 4. Плівка закріплена до рами 1 за допомогою елементів 5. На Фіг.2 показано одинарні плівки 3 з яких одна, середня 6 має виступи у вигляді хвилеподібних СО со 00 9833 гофрів. Принцип функціонування скління наступний. Спочатку потік тепла, який передається в напрямку з приміщення, де температура зимою значно вища, ніж температура зовнішнього повітря, долає термічний опір матеріалу внутрішнього скла, а також опір теп л оспри йняття та тепловіддачі поверхонь внутрішнього листа скла. Далі потік тепла долає термічний опір ізольованого повітряного прошарку між склом та плівкою. Те ж саме відбувається при передачі тепла через шар плівки який знаходиться поряд із внутрішнім склом та через повітряний чи газовий прошарок між шарами плівки та повітряні прошарки І закінчується теплопередачею через зовнішнє скло Фіг. 2 ФІГ. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м. Київ -42,01601
