Скління

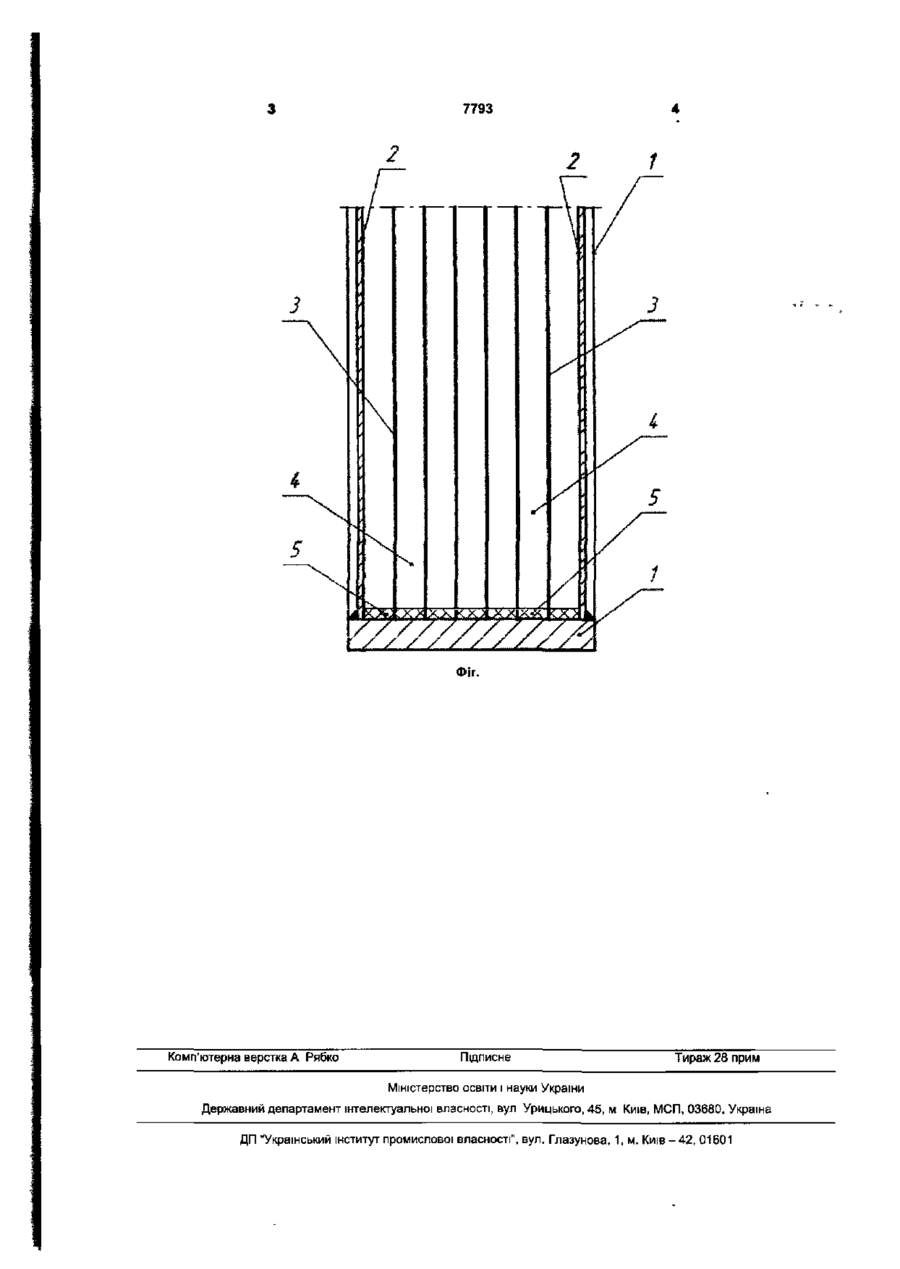

1. Скління, що містить два або більше листів скла, яке відрізняється тим, що між листами скла, паралельно їм, розміщені прозорі полімерні плівки з замкнутими повітряними прошарками між плівками, а відстань між плівками дорівнює від п'яти до вісімнадцяти міліметрів. 2 Скління за п.1, яке відрізняється тим, що плівка багатошарова. Корисна модель відноситься до будівельної галузі та може бути використана для вікон та інших світлових прорізів. Відоме скління, яке містить два листи скла, розташовані паралельно один до одного. Недоліком такого скління є його низький термічний опір теплопередачі, що призводить до значних втрат тепла через світлові прорізи [див кн Ю.Н. Хромец, Г.А. Ширяев "Снижение материалоемкости промышленных зданий", М., Стройиздат, 1985, стр.94, рис.24]. Найбільш близьким по технічній суті до об'єкту, який заявляється є скління, котре містить два листи скла та розміщену між ними, паралельно листам скла шторку із плівки, яка закріплена до рами тільки верхнім краєм, а з боків і знизу може вільно циркулювати повітря, тобто плівка не ділить простір між листами скла на ізольовані повітряні прошарки. Недоліком такого скління є наявність умов для конвективного теплообміну між внутрішнім і зовнішнім склом [див кн Е М Ариевич, Н.М. Вавуло "Повышение теплотехнических качеств полносборных жилых зданий", М., Стройиздат, 1985, стор.94, рис.24]. В основу корисної моделі поставлене завдання створити скління в якого, завдяки зміні його конструкції забезпечується підвищення опору теплопередачі через скління Поставлене завдання вирішується тим, що в склінні, яке містить два або більше листів скла, між ними паралельно листам скла розміщено прозорі багатошарові (складені з декількох одинарних плівок) полімерні плівки з замкнутими повітряними прошарками між плівками. Відстань між плівками дорівнює від п'яти до вісімнадцяти міліметрів. Завдяки тому, що кожна з двох поверхонь окремої плівки має термічний опір теплосприйняття та тепловіддачі, загальний опір теплопередачі скління збільшується прямопропорційно кількості плівок. Окрім того, кожен замкнутий повітряний прошарок між плівками має також опір теплопередачі. Корисна модель пояснюється кресленням, де зображено поперечний переріз фрагменту скління. Скління містить раму 1, два листи скла 2, між якими, паралельно листам скла 2 розміщені прозорі багатошарові полімерні плівки 3. Між листами скла та плівкою та між шарами плівки знаходяться ізольовані прошарки повітря 4. Плівка закріплена до рами 1 за допомогою елементів 5. Принцип функціонування скління слідуючий. Спочатку потік тепла, який передається в напрямку з приміщення, де температура зимою значно вища, ніж температура зовнішнього повітря, долає термічний опір матеріалу внутрішнього скла, а також опір теплосприйняття та тепловіддачі поверхонь внутрішнього листа скла Далі потік тепла долає термічний опір замкнутого повітряного прошарку між склом та плівкою. Те ж саме відбувається при передачі тепла через плівку, яка знаходиться поряд зі внутрішнім склом, та через повітряний прошарок між плівками. Таким чином процес теплопередачі проходить через всі шари плівки та повітряні прошарки і закінчується теплопередачею через зовнішнє скло. со о 7793 2 3 5 Фіг. Комп'ютерна верстка А Рябко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 42, 01601
