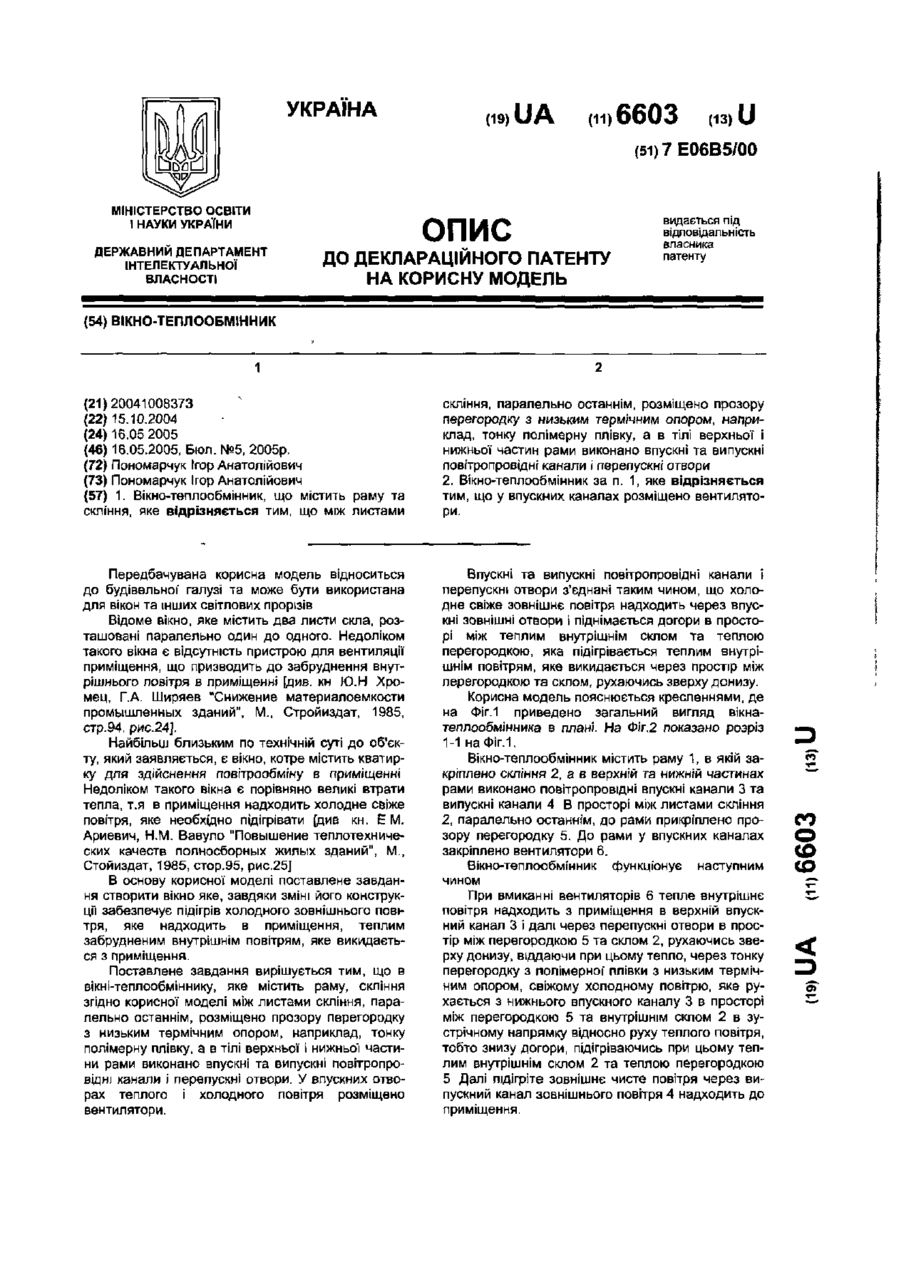

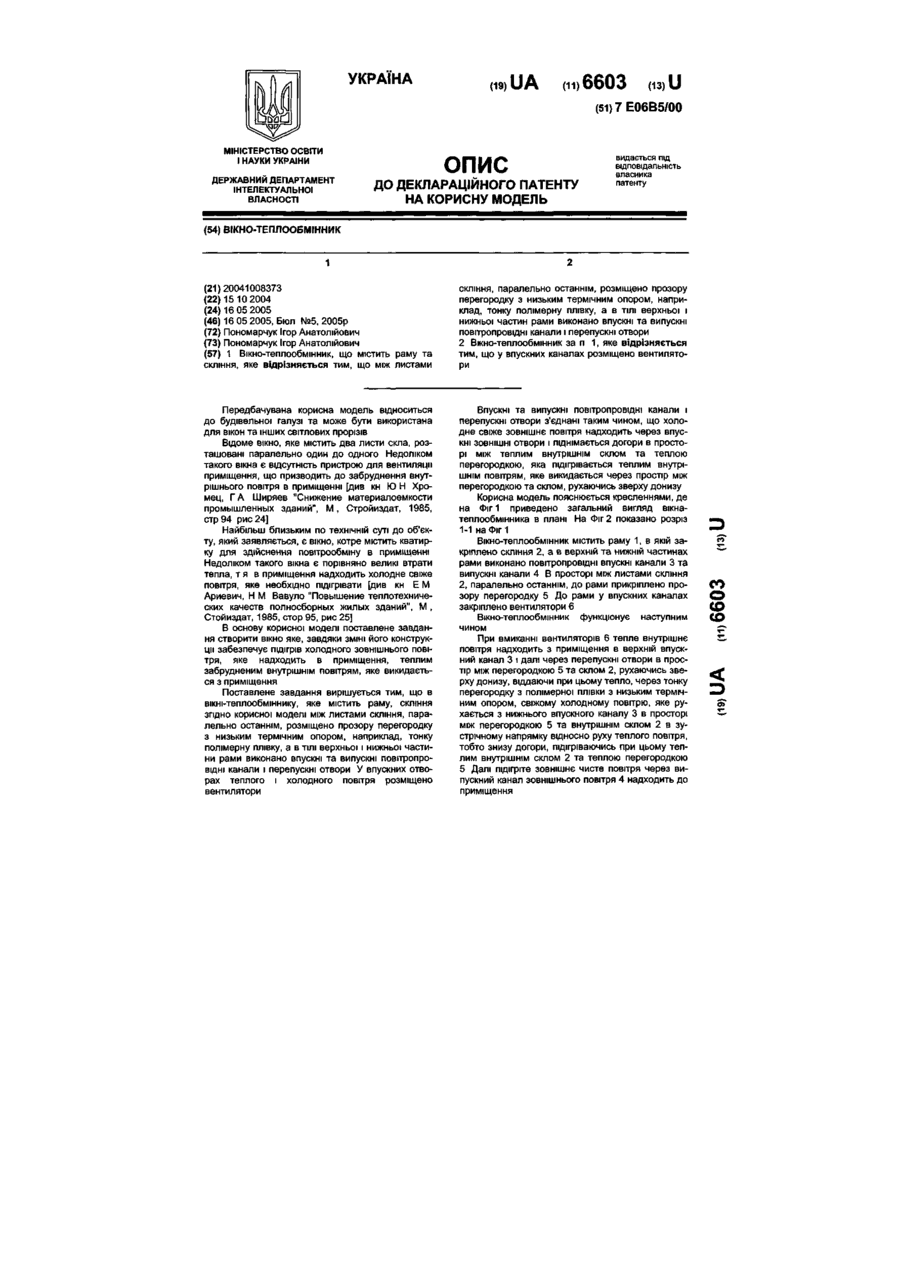

Вікно-теплообмінник

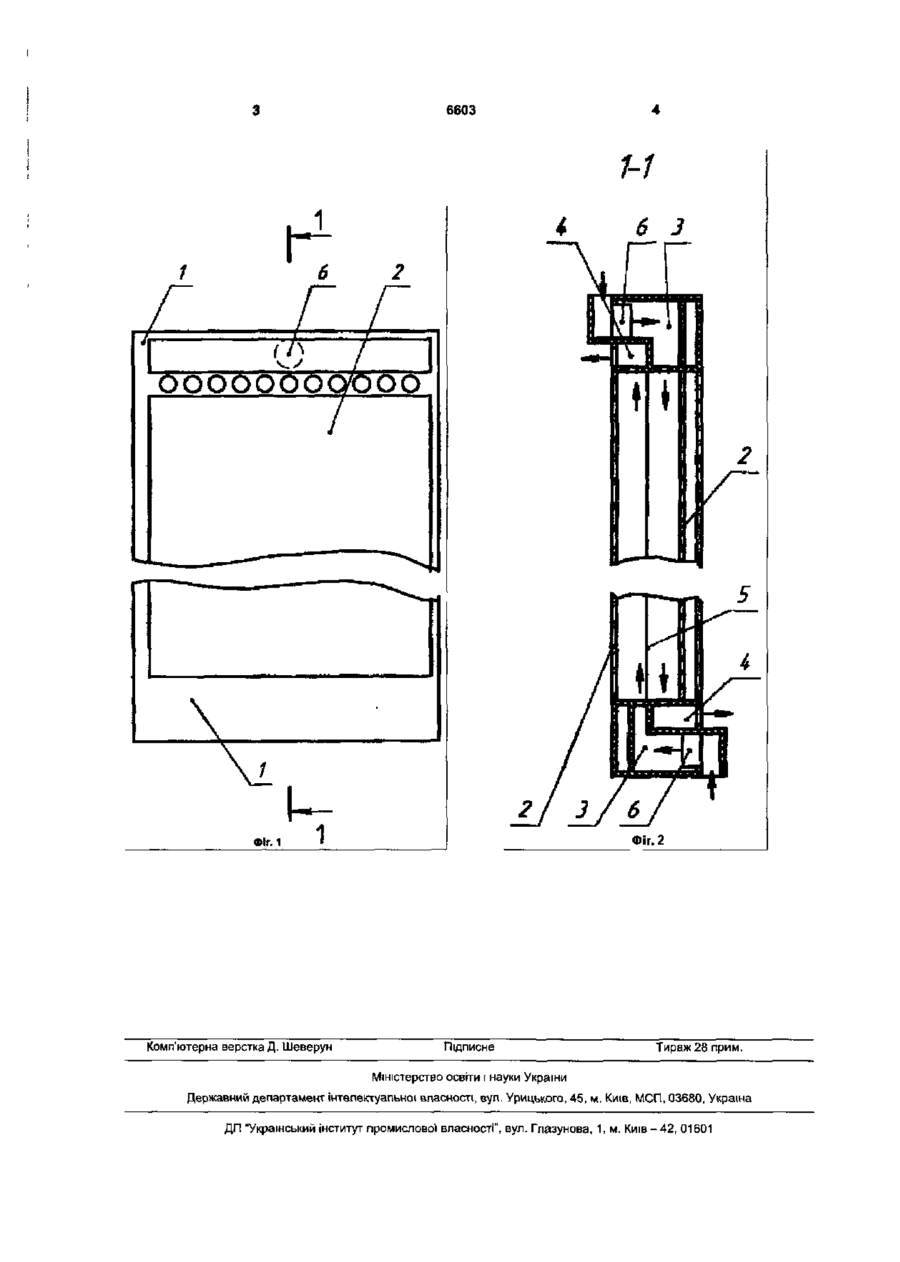

1. Вікно-теплообмінник, що містить раму та скління, яке відрізняється тим, що між листами скління, паралельно останнім, розміщено прозору перегородку з низьким термічним опором, наприклад, тонку полімерну плівку, а в тілі верхньої і нижньої частин рами виконано впускні та випускні повітропровідні канали і перепускні отвори 2. Вікно-теплообмінник за п. 1, яке відрізняється тим, що у впускних каналах розміщено вентилятори. Передбачувана корисна модель відноситься до будівельної галузі та може бути використана для вікон та інших світлових прорізів Відоме вікно, яке містить два листи скла, розташовані паралельно один до одного. Недоліком такого вікна є відсутність пристрою для вентиляції приміщення, що призводить до забруднення внутрішнього повітря в приміщенні [див. кн Ю.Н Хромец, Г.А. Ширяев "Снижение материалоемкости промышленных зданий", М., Стройиздат, 1985, стр.94, рис.24]. Найбільш близьким по технічній суті до об'єкту, який заявляється, є вікно, котре містить кватирку для здійснення повітрообміну в приміщенні Недоліком такого вікна є порівняно великі втрати тепла, т.я в приміщення надходить холодне свіже повітря, яке необхідно підігрівати [див кн. Е М. Ариевич, Н.М. Вавуло "Повышение теплотехнических качеств полносборных жилых зданий", М., Стойиздат, 1985, стор.95, рис.251 В основу корисної моделі поставлене завдання створити вікно яке, завдяки зміні його конструкції забезпечує підігрів холодного зовнішнього повітря, яке надходить в приміщення, теплим забрудненим внутрішнім повітрям, яке викидається з приміщення. Поставлене завдання вирішується тим, що в вікні-теплообміннику, яке містить раму, скління згідно корисної моделі між листами скління, паралельно останнім, розміщено прозору перегородку з низьким термічним опором, наприклад, тонку полімерну плівку, а в тілі верхньої і нижньої частини рами виконано впускні та випускні повітропровідні канали і перепускні отвори. У впускних отворах теплого і холодного повітря розміщено вентилятори. Впускні та випускні повітропровідні канали І перепускні отвори з'єднані таким чином, що холодне свіже зовнішнє повітря надходить через впускні зовнішні отвори і піднімається догори в просторі між теплим внутрішнім склом та теплою перегородкою, яка підігрівається теплим внутрішнім повітрям, яке викидається через простір між перегородкою та склом, рухаючись зверху донизу. Корисна модель пояснюється кресленнями, де на Фіг.1 приведено загальний вигляд вікнатеплообмінника в плані. На Фіг.2 показано розріз 1-1 на Фіг.1. Вікно-теплообмінник містить раму 1, в якій закріплено скління 2, а в верхній та нижній частинах рами виконано повітропровідні впускні канали 3 та випускні канали 4 В просторі між листами скління 2, паралельно останнім, до рами прикріплено прозору перегородку 5. До рами у впускних каналах закріплено вентилятори 6. Вікно-теплообмінник функціонує наступним чином При вмиканні вентиляторів 6 тепле внутрішнє повітря надходить з приміщення в верхній впускний канал 3 і далі через перепускні отвори в простір між перегородкою 5 та склом 2, рухаючись зверху донизу, віддаючи при цьому тепло, через тонку перегородку з полімерної' плівки з низьким термічним опором, свіжому холодному повітрю, яке рухається з нижнього впускного каналу 3 в просторі між перегородкою 5 та внутрішнім склом 2 в зустрічному напрямку відносно руху теплого повітря, тобто знизу догори, підігріваючись при цьому теплим внутрішнім склом 2 та теплою перегородкою 5 Далі підігріте зовнішнє чисте повітря через випускний канал зовнішнього повітря 4 надходить до приміщення. (24)16.05 2005 о о со 6603 I ; 1 б 2 ОООООООСЮОО \ ., 1 . Фіг. 2 ФІГ Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
