Сигаретний папір з хвилястими смужками

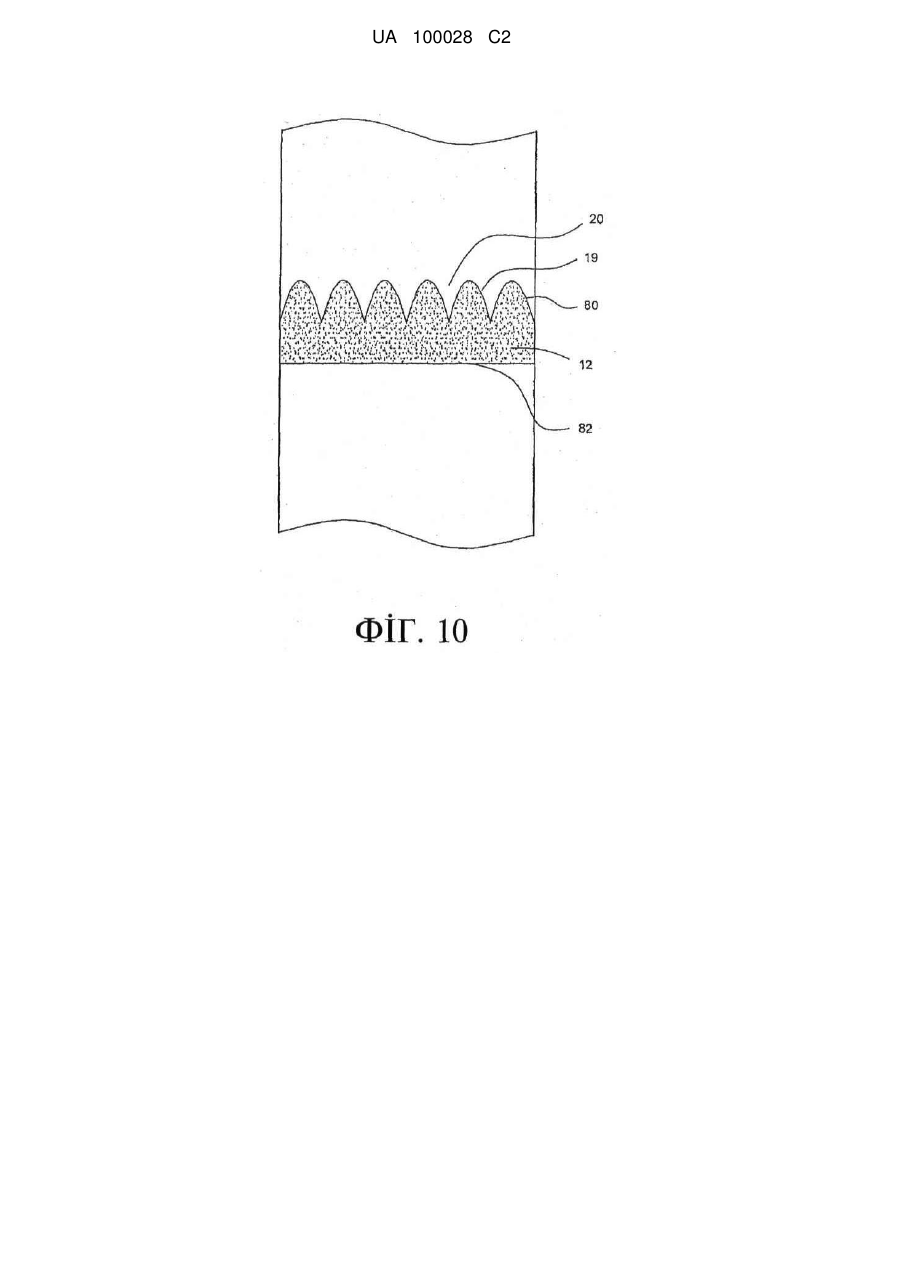

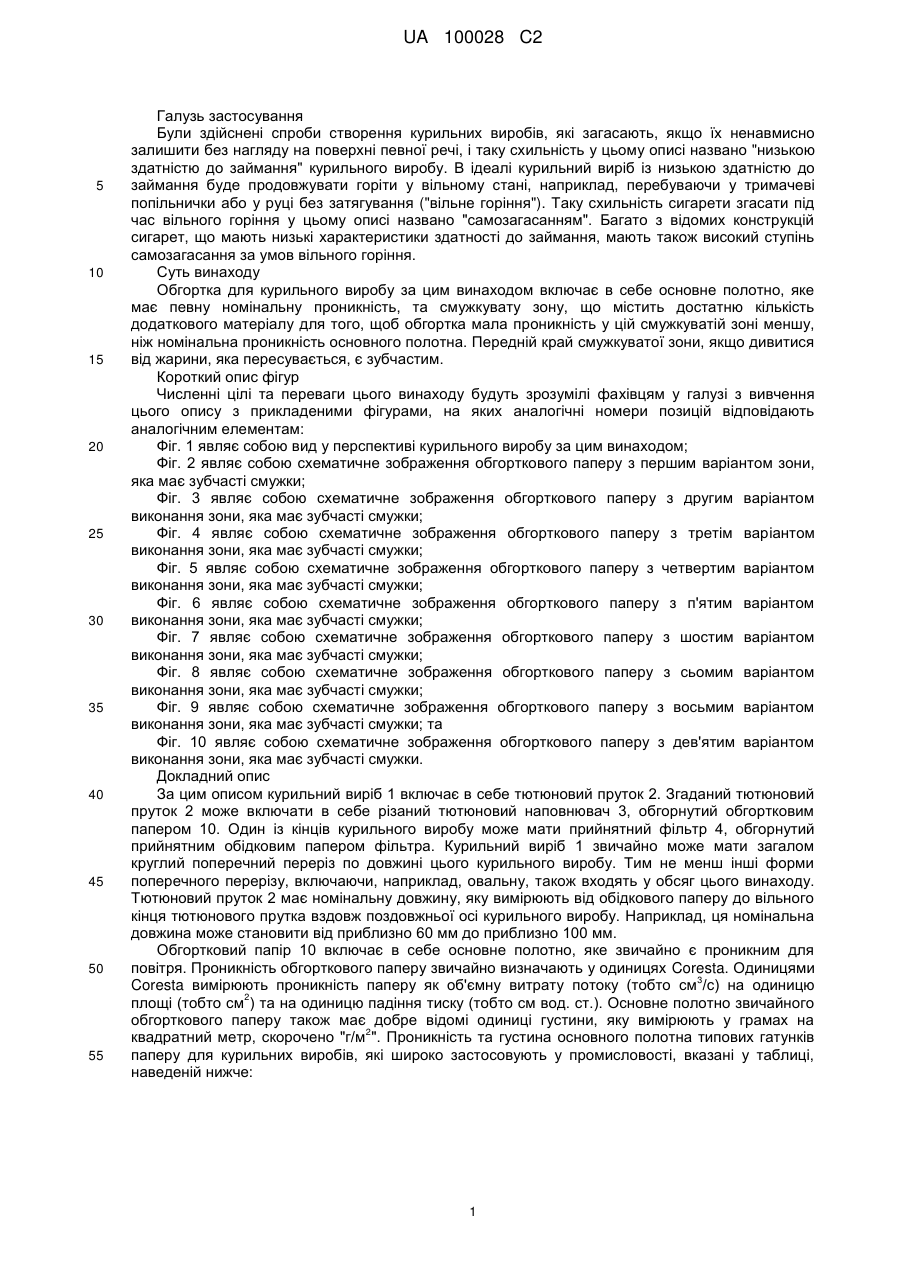

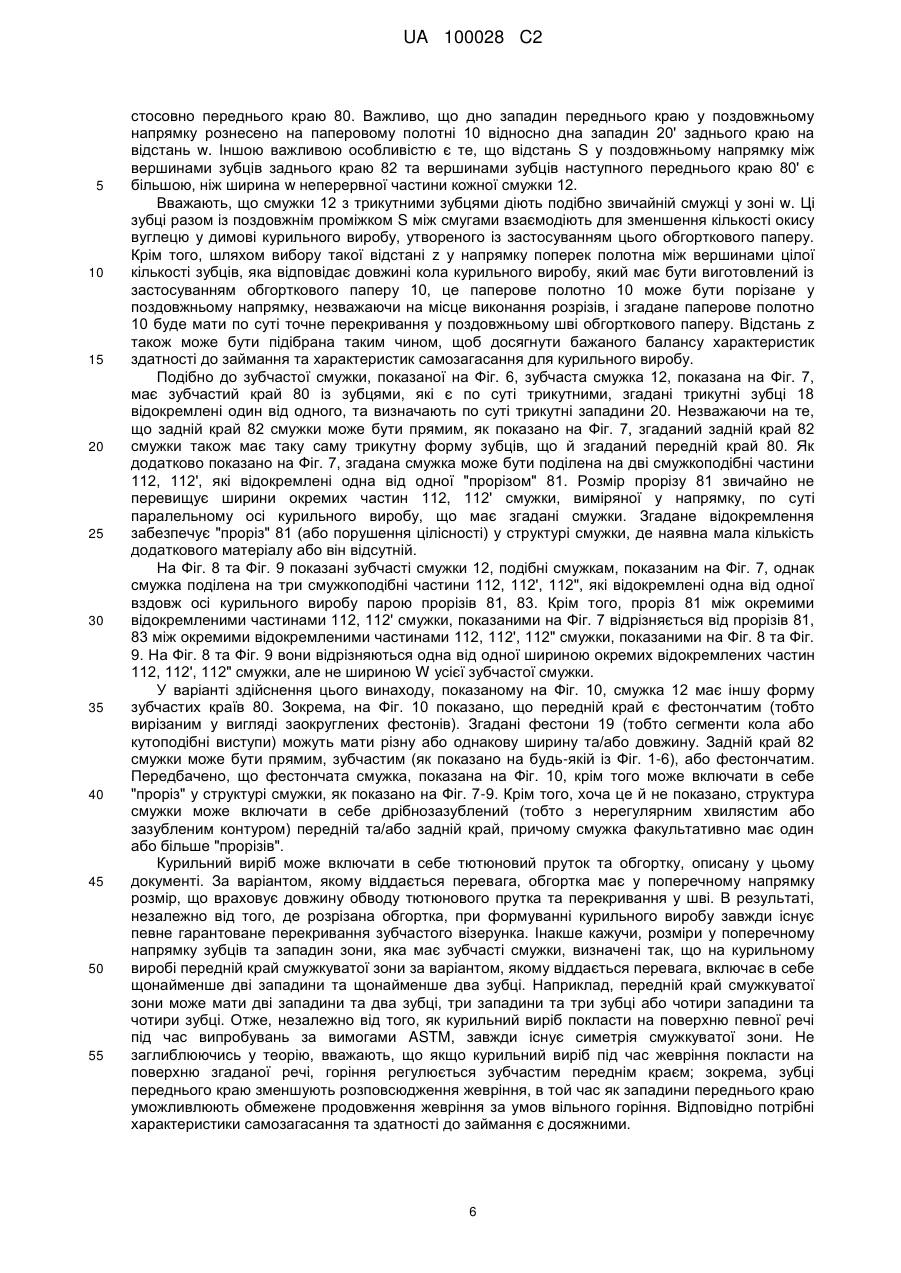

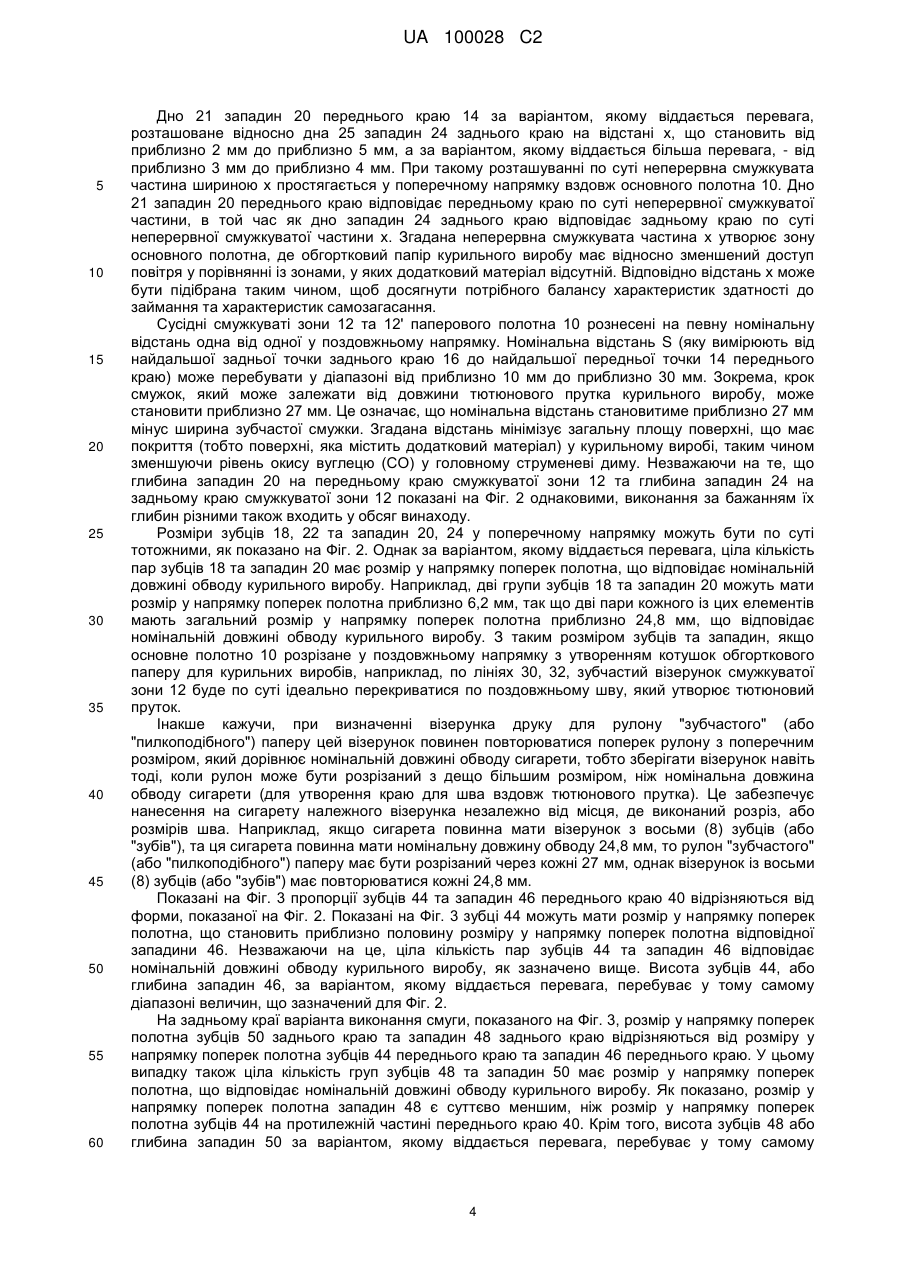

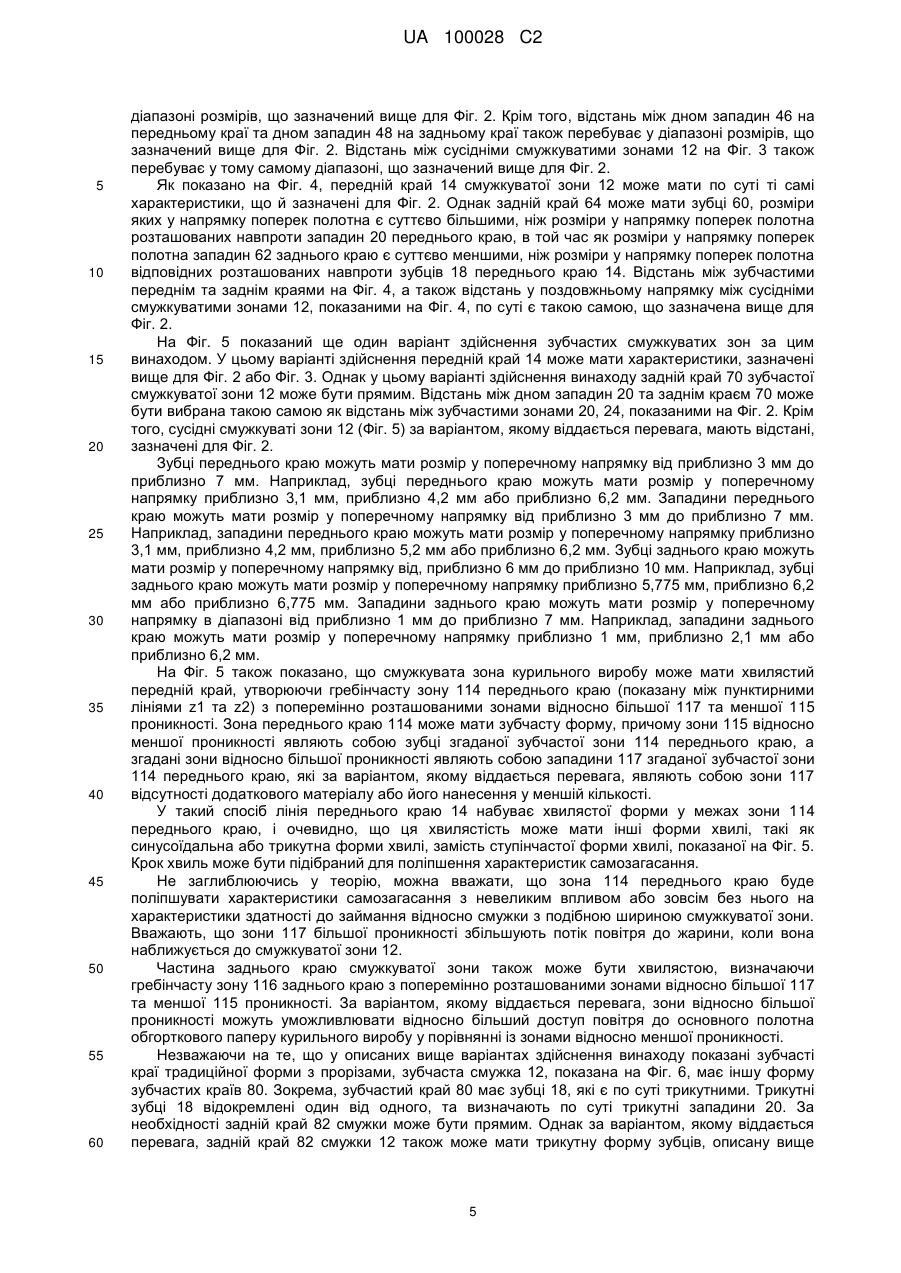

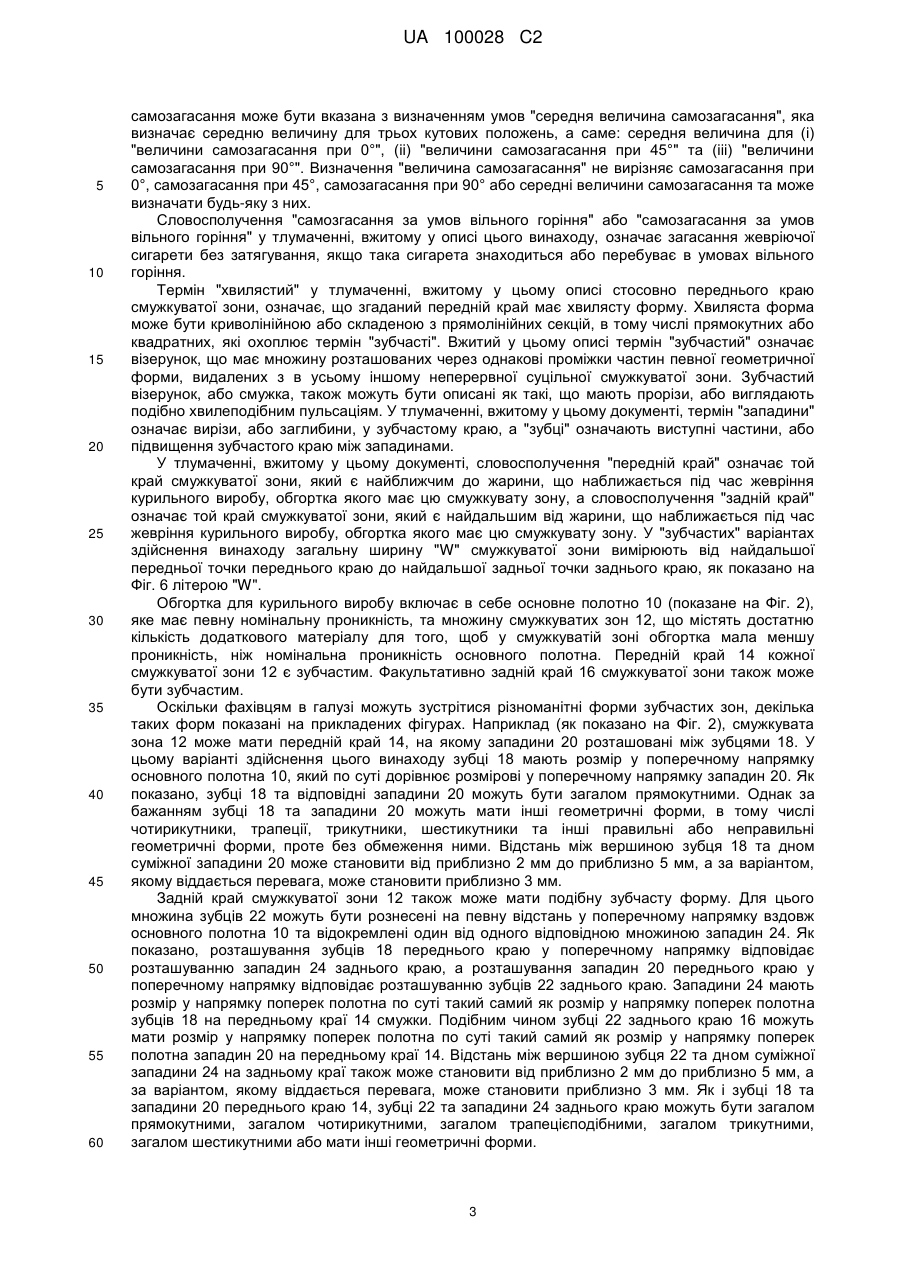

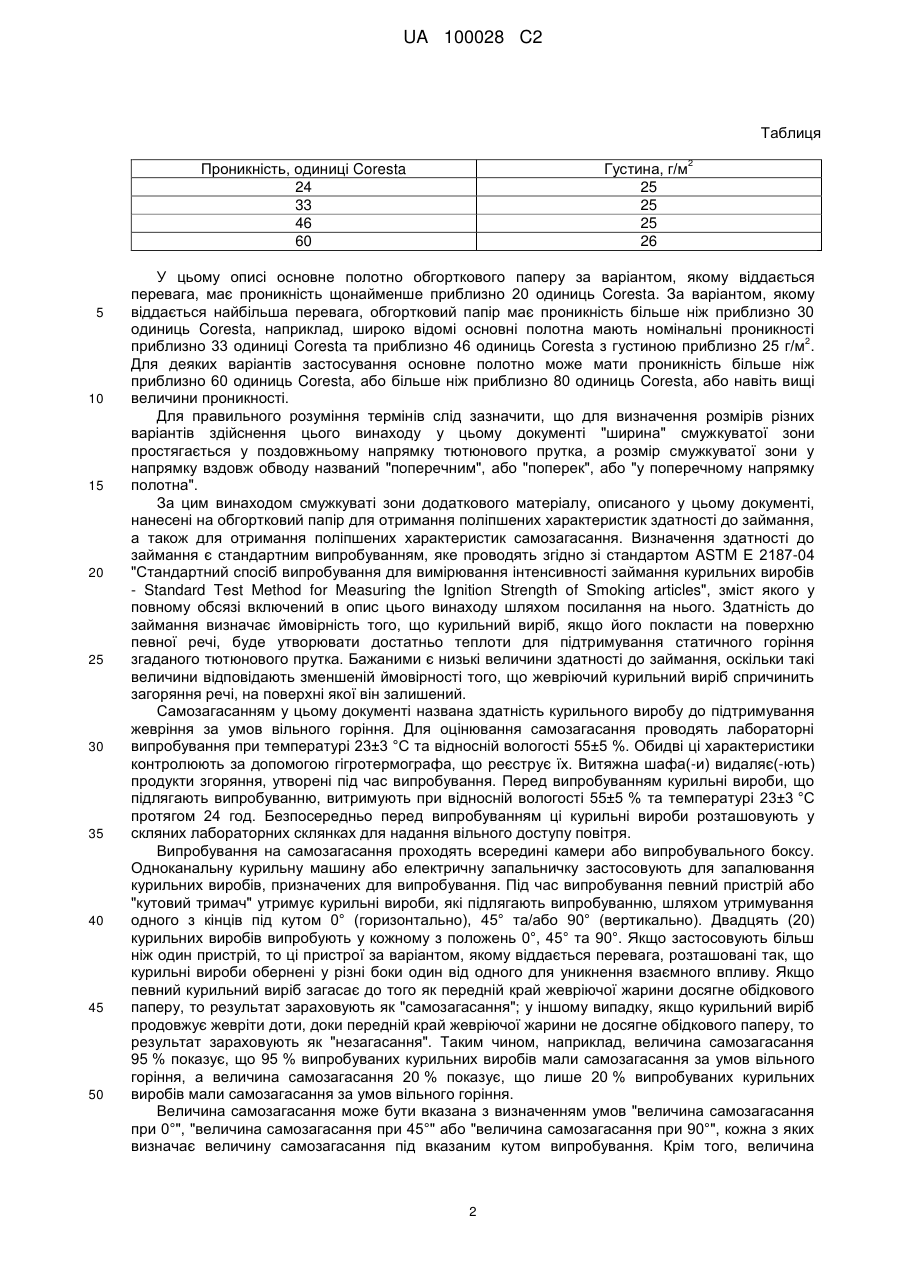

Реферат: Обгортка для курильного виробу включає в себе основне полотно 10 із смужкуватою зоною 12, передній край 14 якої виконаний хвилястим. За варіантом, якому віддається перевага, обгортка має як низьку здатність до займання, так і зменшений ступінь самозагасання за умов вільного горіння. UA 100028 C2 (12) UA 100028 C2 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь застосування Були здійснені спроби створення курильних виробів, які загасають, якщо їх ненавмисно залишити без нагляду на поверхні певної речі, і таку схильність у цьому описі названо "низькою здатністю до займання" курильного виробу. В ідеалі курильний виріб із низькою здатністю до займання буде продовжувати горіти у вільному стані, наприклад, перебуваючи у тримачеві попільнички або у руці без затягування ("вільне горіння"). Таку схильність сигарети згасати під час вільного горіння у цьому описі названо "самозагасанням". Багато з відомих конструкцій сигарет, що мають низькі характеристики здатності до займання, мають також високий ступінь самозагасання за умов вільного горіння. Суть винаходу Обгортка для курильного виробу за цим винаходом включає в себе основне полотно, яке має певну номінальну проникність, та смужкувату зону, що містить достатню кількість додаткового матеріалу для того, щоб обгортка мала проникність у цій смужкуватій зоні меншу, ніж номінальна проникність основного полотна. Передній край смужкуватої зони, якщо дивитися від жарини, яка пересувається, є зубчастим. Короткий опис фігур Численні цілі та переваги цього винаходу будуть зрозумілі фахівцям у галузі з вивчення цього опису з прикладеними фігурами, на яких аналогічні номери позицій відповідають аналогічним елементам: Фіг. 1 являє собою вид у перспективі курильного виробу за цим винаходом; Фіг. 2 являє собою схематичне зображення обгорткового паперу з першим варіантом зони, яка має зубчасті смужки; Фіг. 3 являє собою схематичне зображення обгорткового паперу з другим варіантом виконання зони, яка має зубчасті смужки; Фіг. 4 являє собою схематичне зображення обгорткового паперу з третім варіантом виконання зони, яка має зубчасті смужки; Фіг. 5 являє собою схематичне зображення обгорткового паперу з четвертим варіантом виконання зони, яка має зубчасті смужки; Фіг. 6 являє собою схематичне зображення обгорткового паперу з п'ятим варіантом виконання зони, яка має зубчасті смужки; Фіг. 7 являє собою схематичне зображення обгорткового паперу з шостим варіантом виконання зони, яка має зубчасті смужки; Фіг. 8 являє собою схематичне зображення обгорткового паперу з сьомим варіантом виконання зони, яка має зубчасті смужки; Фіг. 9 являє собою схематичне зображення обгорткового паперу з восьмим варіантом виконання зони, яка має зубчасті смужки; та Фіг. 10 являє собою схематичне зображення обгорткового паперу з дев'ятим варіантом виконання зони, яка має зубчасті смужки. Докладний опис За цим описом курильний виріб 1 включає в себе тютюновий пруток 2. Згаданий тютюновий пруток 2 може включати в себе різаний тютюновий наповнювач 3, обгорнутий обгортковим папером 10. Один із кінців курильного виробу може мати прийнятний фільтр 4, обгорнутий прийнятним обідковим папером фільтра. Курильний виріб 1 звичайно може мати загалом круглий поперечний переріз по довжині цього курильного виробу. Тим не менш інші форми поперечного перерізу, включаючи, наприклад, овальну, також входять у обсяг цього винаходу. Тютюновий пруток 2 має номінальну довжину, яку вимірюють від обідкового паперу до вільного кінця тютюнового прутка вздовж поздовжньої осі курильного виробу. Наприклад, ця номінальна довжина може становити від приблизно 60 мм до приблизно 100 мм. Обгортковий папір 10 включає в себе основне полотно, яке звичайно є проникним для повітря. Проникність обгорткового паперу звичайно визначають у одиницях Coresta. Одиницями 3 Coresta вимірюють проникність паперу як об'ємну витрату потоку (тобто см /с) на одиницю 2 площі (тобто см ) та на одиницю падіння тиску (тобто см вод. ст.). Основне полотно звичайного обгорткового паперу також має добре відомі одиниці густини, яку вимірюють у грамах на 2 квадратний метр, скорочено "г/м ". Проникність та густина основного полотна типових гатунків паперу для курильних виробів, які широко застосовують у промисловості, вказані у таблиці, наведеній нижче: 1 UA 100028 C2 Таблиця Проникність, одиниці Coresta 24 33 46 60 5 10 15 20 25 30 35 40 45 50 Густина, г/м 25 25 25 26 2 У цьому описі основне полотно обгорткового паперу за варіантом, якому віддається перевага, має проникність щонайменше приблизно 20 одиниць Coresta. За варіантом, якому віддається найбільша перевага, обгортковий папір має проникність більше ніж приблизно 30 одиниць Coresta, наприклад, широко відомі основні полотна мають номінальні проникності 2 приблизно 33 одиниці Coresta та приблизно 46 одиниць Coresta з густиною приблизно 25 г/м . Для деяких варіантів застосування основне полотно може мати проникність більше ніж приблизно 60 одиниць Coresta, або більше ніж приблизно 80 одиниць Coresta, або навіть вищі величини проникності. Для правильного розуміння термінів слід зазначити, що для визначення розмірів різних варіантів здійснення цього винаходу у цьому документі "ширина" смужкуватої зони простягається у поздовжньому напрямку тютюнового прутка, а розмір смужкуватої зони у напрямку вздовж обводу названий "поперечним", або "поперек", або "у поперечному напрямку полотна". За цим винаходом смужкуваті зони додаткового матеріалу, описаного у цьому документі, нанесені на обгортковий папір для отримання поліпшених характеристик здатності до займання, а також для отримання поліпшених характеристик самозагасання. Визначення здатності до займання є стандартним випробуванням, яке проводять згідно зі стандартом ASTM Е 2187-04 "Стандартний спосіб випробування для вимірювання інтенсивності займання курильних виробів - Standard Test Method for Measuring the Ignition Strength of Smoking articles", зміст якого у повному обсязі включений в опис цього винаходу шляхом посилання на нього. Здатність до займання визначає ймовірність того, що курильний виріб, якщо його покласти на поверхню певної речі, буде утворювати достатньо теплоти для підтримування статичного горіння згаданого тютюнового прутка. Бажаними є низькі величини здатності до займання, оскільки такі величини відповідають зменшеній ймовірності того, що жевріючий курильний виріб спричинить загоряння речі, на поверхні якої він залишений. Самозагасанням у цьому документі названа здатність курильного виробу до підтримування жевріння за умов вільного горіння. Для оцінювання самозагасання проводять лабораторні випробування при температурі 23±3 °C та відносній вологості 55±5 %. Обидві ці характеристики контролюють за допомогою гігротермографа, що реєструє їх. Витяжна шафа(-и) видаляє(-ють) продукти згоряння, утворені під час випробування. Перед випробуванням курильні вироби, що підлягають випробуванню, витримують при відносній вологості 55±5 % та температурі 23±3 °C протягом 24 год. Безпосередньо перед випробуванням ці курильні вироби розташовують у скляних лабораторних склянках для надання вільного доступу повітря. Випробування на самозагасання проходять всередині камери або випробувального боксу. Одноканальну курильну машину або електричну запальничку застосовують для запалювання курильних виробів, призначених для випробування. Під час випробування певний пристрій або "кутовий тримач" утримує курильні вироби, які підлягають випробуванню, шляхом утримування одного з кінців під кутом 0° (горизонтально), 45° та/або 90° (вертикально). Двадцять (20) курильних виробів випробують у кожному з положень 0°, 45° та 90°. Якщо застосовують більш ніж один пристрій, то ці пристрої за варіантом, якому віддається перевага, розташовані так, що курильні вироби обернені у різні боки один від одного для уникнення взаємного впливу. Якщо певний курильний виріб загасає до того як передній край жевріючої жарини досягне обідкового паперу, то результат зараховують як "самозагасання"; у іншому випадку, якщо курильний виріб продовжує жевріти доти, доки передній край жевріючої жарини не досягне обідкового паперу, то результат зараховують як "незагасання". Таким чином, наприклад, величина самозагасання 95 % показує, що 95 % випробуваних курильних виробів мали самозагасання за умов вільного горіння, а величина самозагасання 20 % показує, що лише 20 % випробуваних курильних виробів мали самозагасання за умов вільного горіння. Величина самозагасання може бути вказана з визначенням умов "величина самозагасання при 0°", "величина самозагасання при 45°" або "величина самозагасання при 90°", кожна з яких визначає величину самозагасання під вказаним кутом випробування. Крім того, величина 2 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 60 самозагасання може бути вказана з визначенням умов "середня величина самозагасання", яка визначає середню величину для трьох кутових положень, а саме: середня величина для (і) "величини самозагасання при 0°", (іі) "величини самозагасання при 45°" та (ііі) "величини самозагасання при 90°". Визначення "величина самозагасання" не вирізняє самозагасання при 0°, самозагасання при 45°, самозагасання при 90° або середні величини самозагасання та може визначати будь-яку з них. Словосполучення "самозгасання за умов вільного горіння" або "самозагасання за умов вільного горіння" у тлумаченні, вжитому у описі цього винаходу, означає загасання жевріючої сигарети без затягування, якщо така сигарета знаходиться або перебуває в умовах вільного горіння. Термін "хвилястий" у тлумаченні, вжитому у цьому описі стосовно переднього краю смужкуватої зони, означає, що згаданий передній край має хвилясту форму. Хвиляста форма може бути криволінійною або складеною з прямолінійних секцій, в тому числі прямокутних або квадратних, які охоплює термін "зубчасті". Вжитий у цьому описі термін "зубчастий" означає візерунок, що має множину розташованих через однакові проміжки частин певної геометричної форми, видалених з в усьому іншому неперервної суцільної смужкуватої зони. Зубчастий візерунок, або смужка, також можуть бути описані як такі, що мають прорізи, або виглядають подібно хвилеподібним пульсаціям. У тлумаченні, вжитому у цьому документі, термін "западини" означає вирізи, або заглибини, у зубчастому краю, а "зубці" означають виступні частини, або підвищення зубчастого краю між западинами. У тлумаченні, вжитому у цьому документі, словосполучення "передній край" означає той край смужкуватої зони, який є найближчим до жарини, що наближається під час жевріння курильного виробу, обгортка якого має цю смужкувату зону, а словосполучення "задній край" означає той край смужкуватої зони, який є найдальшим від жарини, що наближається під час жевріння курильного виробу, обгортка якого має цю смужкувату зону. У "зубчастих" варіантах здійснення винаходу загальну ширину "W" смужкуватої зони вимірюють від найдальшої передньої точки переднього краю до найдальшої задньої точки заднього краю, як показано на Фіг. 6 літерою "W". Обгортка для курильного виробу включає в себе основне полотно 10 (показане на Фіг. 2), яке має певну номінальну проникність, та множину смужкуватих зон 12, що містять достатню кількість додаткового матеріалу для того, щоб у смужкуватій зоні обгортка мала меншу проникність, ніж номінальна проникність основного полотна. Передній край 14 кожної смужкуватої зони 12 є зубчастим. Факультативно задній край 16 смужкуватої зони також може бути зубчастим. Оскільки фахівцям в галузі можуть зустрітися різноманітні форми зубчастих зон, декілька таких форм показані на прикладених фігурах. Наприклад (як показано на Фіг. 2), смужкувата зона 12 може мати передній край 14, на якому западини 20 розташовані між зубцями 18. У цьому варіанті здійснення цього винаходу зубці 18 мають розмір у поперечному напрямку основного полотна 10, який по суті дорівнює розмірові у поперечному напрямку западин 20. Як показано, зубці 18 та відповідні западини 20 можуть бути загалом прямокутними. Однак за бажанням зубці 18 та западини 20 можуть мати інші геометричні форми, в тому числі чотирикутники, трапеції, трикутники, шестикутники та інші правильні або неправильні геометричні форми, проте без обмеження ними. Відстань між вершиною зубця 18 та дном суміжної западини 20 може становити від приблизно 2 мм до приблизно 5 мм, а за варіантом, якому віддається перевага, може становити приблизно 3 мм. Задній край смужкуватої зони 12 також може мати подібну зубчасту форму. Для цього множина зубців 22 можуть бути рознесені на певну відстань у поперечному напрямку вздовж основного полотна 10 та відокремлені один від одного відповідною множиною западин 24. Як показано, розташування зубців 18 переднього краю у поперечному напрямку відповідає розташуванню западин 24 заднього краю, а розташування западин 20 переднього краю у поперечному напрямку відповідає розташуванню зубців 22 заднього краю. Западини 24 мають розмір у напрямку поперек полотна по суті такий самий як розмір у напрямку поперек полотна зубців 18 на передньому краї 14 смужки. Подібним чином зубці 22 заднього краю 16 можуть мати розмір у напрямку поперек полотна по суті такий самий як розмір у напрямку поперек полотна западин 20 на передньому краї 14. Відстань між вершиною зубця 22 та дном суміжної западини 24 на задньому краї також може становити від приблизно 2 мм до приблизно 5 мм, а за варіантом, якому віддається перевага, може становити приблизно 3 мм. Як і зубці 18 та западини 20 переднього краю 14, зубці 22 та западини 24 заднього краю можуть бути загалом прямокутними, загалом чотирикутними, загалом трапецієподібними, загалом трикутними, загалом шестикутними або мати інші геометричні форми. 3 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дно 21 западин 20 переднього краю 14 за варіантом, якому віддається перевага, розташоване відносно дна 25 западин 24 заднього краю на відстані х, що становить від приблизно 2 мм до приблизно 5 мм, а за варіантом, якому віддається більша перевага, - від приблизно 3 мм до приблизно 4 мм. При такому розташуванні по суті неперервна смужкувата частина шириною х простягається у поперечному напрямку вздовж основного полотна 10. Дно 21 западин 20 переднього краю відповідає передньому краю по суті неперервної смужкуватої частини, в той час як дно западин 24 заднього краю відповідає задньому краю по суті неперервної смужкуватої частини х. Згадана неперервна смужкувата частина х утворює зону основного полотна, де обгортковий папір курильного виробу має відносно зменшений доступ повітря у порівнянні із зонами, у яких додатковий матеріал відсутній. Відповідно відстань х може бути підібрана таким чином, щоб досягнути потрібного балансу характеристик здатності до займання та характеристик самозагасання. Сусідні смужкуваті зони 12 та 12' паперового полотна 10 рознесені на певну номінальну відстань одна від одної у поздовжньому напрямку. Номінальна відстань S (яку вимірюють від найдальшої задньої точки заднього краю 16 до найдальшої передньої точки 14 переднього краю) може перебувати у діапазоні від приблизно 10 мм до приблизно 30 мм. Зокрема, крок смужок, який може залежати від довжини тютюнового прутка курильного виробу, може становити приблизно 27 мм. Це означає, що номінальна відстань становитиме приблизно 27 мм мінус ширина зубчастої смужки. Згадана відстань мінімізує загальну площу поверхні, що має покриття (тобто поверхні, яка містить додатковий матеріал) у курильному виробі, таким чином зменшуючи рівень окису вуглецю (СО) у головному струменеві диму. Незважаючи на те, що глибина западин 20 на передньому краю смужкуватої зони 12 та глибина западин 24 на задньому краю смужкуватої зони 12 показані на Фіг. 2 однаковими, виконання за бажанням їх глибин різними також входить у обсяг винаходу. Розміри зубців 18, 22 та западин 20, 24 у поперечному напрямку можуть бути по суті тотожними, як показано на Фіг. 2. Однак за варіантом, якому віддається перевага, ціла кількість пар зубців 18 та западин 20 має розмір у напрямку поперек полотна, що відповідає номінальній довжині обводу курильного виробу. Наприклад, дві групи зубців 18 та западин 20 можуть мати розмір у напрямку поперек полотна приблизно 6,2 мм, так що дві пари кожного із цих елементів мають загальний розмір у напрямку поперек полотна приблизно 24,8 мм, що відповідає номінальній довжині обводу курильного виробу. З таким розміром зубців та западин, якщо основне полотно 10 розрізане у поздовжньому напрямку з утворенням котушок обгорткового паперу для курильних виробів, наприклад, по лініях 30, 32, зубчастий візерунок смужкуватої зони 12 буде по суті ідеально перекриватися по поздовжньому шву, який утворює тютюновий пруток. Інакше кажучи, при визначенні візерунка друку для рулону "зубчастого" (або "пилкоподібного") паперу цей візерунок повинен повторюватися поперек рулону з поперечним розміром, який дорівнює номінальній довжині обводу сигарети, тобто зберігати візерунок навіть тоді, коли рулон може бути розрізаний з дещо більшим розміром, ніж номінальна довжина обводу сигарети (для утворення краю для шва вздовж тютюнового прутка). Це забезпечує нанесення на сигарету належного візерунка незалежно від місця, де виконаний розріз, або розмірів шва. Наприклад, якщо сигарета повинна мати візерунок з восьми (8) зубців (або "зубів"), та ця сигарета повинна мати номінальну довжину обводу 24,8 мм, то рулон "зубчастого" (або "пилкоподібного") паперу має бути розрізаний через кожні 27 мм, однак візерунок із восьми (8) зубців (або "зубів") має повторюватися кожні 24,8 мм. Показані на Фіг. 3 пропорції зубців 44 та западин 46 переднього краю 40 відрізняються від форми, показаної на Фіг. 2. Показані на Фіг. 3 зубці 44 можуть мати розмір у напрямку поперек полотна, що становить приблизно половину розміру у напрямку поперек полотна відповідної западини 46. Незважаючи на це, ціла кількість пар зубців 44 та западин 46 відповідає номінальній довжині обводу курильного виробу, як зазначено вище. Висота зубців 44, або глибина западин 46, за варіантом, якому віддається перевага, перебуває у тому самому діапазоні величин, що зазначений для Фіг. 2. На задньому краї варіанта виконання смуги, показаного на Фіг. 3, розмір у напрямку поперек полотна зубців 50 заднього краю та западин 48 заднього краю відрізняються від розміру у напрямку поперек полотна зубців 44 переднього краю та западин 46 переднього краю. У цьому випадку також ціла кількість груп зубців 48 та западин 50 має розмір у напрямку поперек полотна, що відповідає номінальній довжині обводу курильного виробу. Як показано, розмір у напрямку поперек полотна западин 48 є суттєво меншим, ніж розмір у напрямку поперек полотна зубців 44 на протилежній частині переднього краю 40. Крім того, висота зубців 48 або глибина западин 50 за варіантом, якому віддається перевага, перебуває у тому самому 4 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 60 діапазоні розмірів, що зазначений вище для Фіг. 2. Крім того, відстань між дном западин 46 на передньому краї та дном западин 48 на задньому краї також перебуває у діапазоні розмірів, що зазначений вище для Фіг. 2. Відстань між сусідніми смужкуватими зонами 12 на Фіг. 3 також перебуває у тому самому діапазоні, що зазначений вище для Фіг. 2. Як показано на Фіг. 4, передній край 14 смужкуватої зони 12 може мати по суті ті самі характеристики, що й зазначені для Фіг. 2. Однак задній край 64 може мати зубці 60, розміри яких у напрямку поперек полотна є суттєво більшими, ніж розміри у напрямку поперек полотна розташованих навпроти западин 20 переднього краю, в той час як розміри у напрямку поперек полотна западин 62 заднього краю є суттєво меншими, ніж розміри у напрямку поперек полотна відповідних розташованих навпроти зубців 18 переднього краю 14. Відстань між зубчастими переднім та заднім краями на Фіг. 4, а також відстань у поздовжньому напрямку між сусідніми смужкуватими зонами 12, показаними на Фіг. 4, по суті є такою самою, що зазначена вище для Фіг. 2. На Фіг. 5 показаний ще один варіант здійснення зубчастих смужкуватих зон за цим винаходом. У цьому варіанті здійснення передній край 14 може мати характеристики, зазначені вище для Фіг. 2 або Фіг. 3. Однак у цьому варіанті здійснення винаходу задній край 70 зубчастої смужкуватої зони 12 може бути прямим. Відстань між дном западин 20 та заднім краєм 70 може бути вибрана такою самою як відстань між зубчастими зонами 20, 24, показаними на Фіг. 2. Крім того, сусідні смужкуваті зони 12 (Фіг. 5) за варіантом, якому віддається перевага, мають відстані, зазначені для Фіг. 2. Зубці переднього краю можуть мати розмір у поперечному напрямку від приблизно 3 мм до приблизно 7 мм. Наприклад, зубці переднього краю можуть мати розмір у поперечному напрямку приблизно 3,1 мм, приблизно 4,2 мм або приблизно 6,2 мм. Западини переднього краю можуть мати розмір у поперечному напрямку від приблизно 3 мм до приблизно 7 мм. Наприклад, западини переднього краю можуть мати розмір у поперечному напрямку приблизно 3,1 мм, приблизно 4,2 мм, приблизно 5,2 мм або приблизно 6,2 мм. Зубці заднього краю можуть мати розмір у поперечному напрямку від, приблизно 6 мм до приблизно 10 мм. Наприклад, зубці заднього краю можуть мати розмір у поперечному напрямку приблизно 5,775 мм, приблизно 6,2 мм або приблизно 6,775 мм. Западини заднього краю можуть мати розмір у поперечному напрямку в діапазоні від приблизно 1 мм до приблизно 7 мм. Наприклад, западини заднього краю можуть мати розмір у поперечному напрямку приблизно 1 мм, приблизно 2,1 мм або приблизно 6,2 мм. На Фіг. 5 також показано, що смужкувата зона курильного виробу може мати хвилястий передній край, утворюючи гребінчасту зону 114 переднього краю (показану між пунктирними лініями z1 та z2) з поперемінно розташованими зонами відносно більшої 117 та меншої 115 проникності. Зона переднього краю 114 може мати зубчасту форму, причому зони 115 відносно меншої проникності являють собою зубці згаданої зубчастої зони 114 переднього краю, а згадані зони відносно більшої проникності являють собою западини 117 згаданої зубчастої зони 114 переднього краю, які за варіантом, якому віддається перевага, являють собою зони 117 відсутності додаткового матеріалу або його нанесення у меншій кількості. У такий спосіб лінія переднього краю 14 набуває хвилястої форми у межах зони 114 переднього краю, і очевидно, що ця хвилястість може мати інші форми хвилі, такі як синусоїдальна або трикутна форми хвилі, замість ступінчастої форми хвилі, показаної на Фіг. 5. Крок хвиль може бути підібраний для поліпшення характеристик самозагасання. Не заглиблюючись у теорію, можна вважати, що зона 114 переднього краю буде поліпшувати характеристики самозагасання з невеликим впливом або зовсім без нього на характеристики здатності до займання відносно смужки з подібною шириною смужкуватої зони. Вважають, що зони 117 більшої проникності збільшують потік повітря до жарини, коли вона наближується до смужкуватої зони 12. Частина заднього краю смужкуватої зони також може бути хвилястою, визначаючи гребінчасту зону 116 заднього краю з поперемінно розташованими зонами відносно більшої 117 та меншої 115 проникності. За варіантом, якому віддається перевага, зони відносно більшої проникності можуть уможливлювати відносно більший доступ повітря до основного полотна обгорткового паперу курильного виробу у порівнянні із зонами відносно меншої проникності. Незважаючи на те, що у описаних вище варіантах здійснення винаходу показані зубчасті краї традиційної форми з прорізами, зубчаста смужка 12, показана на Фіг. 6, має іншу форму зубчастих країв 80. Зокрема, зубчастий край 80 має зубці 18, які є по суті трикутними. Трикутні зубці 18 відокремлені один від одного, та визначають по суті трикутні западини 20. За необхідності задній край 82 смужки може бути прямим. Однак за варіантом, якому віддається перевага, задній край 82 смужки 12 також може мати трикутну форму зубців, описану вище 5 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 стосовно переднього краю 80. Важливо, що дно западин переднього краю у поздовжньому напрямку рознесено на паперовому полотні 10 відносно дна западин 20' заднього краю на відстань w. Іншою важливою особливістю є те, що відстань S у поздовжньому напрямку між вершинами зубців заднього краю 82 та вершинами зубців наступного переднього краю 80' є більшою, ніж ширина w неперервної частини кожної смужки 12. Вважають, що смужки 12 з трикутними зубцями діють подібно звичайній смужці у зоні w. Ці зубці разом із поздовжнім проміжком S між смугами взаємодіють для зменшення кількості окису вуглецю у димові курильного виробу, утвореного із застосуванням цього обгорткового паперу. Крім того, шляхом вибору такої відстані z у напрямку поперек полотна між вершинами цілої кількості зубців, яка відповідає довжині кола курильного виробу, який має бути виготовлений із застосуванням обгорткового паперу 10, це паперове полотно 10 може бути порізане у поздовжньому напрямку, незважаючи на місце виконання розрізів, і згадане паперове полотно 10 буде мати по суті точне перекривання у поздовжньому шві обгорткового паперу. Відстань z також може бути підібрана таким чином, щоб досягнути бажаного балансу характеристик здатності до займання та характеристик самозагасання для курильного виробу. Подібно до зубчастої смужки, показаної на Фіг. 6, зубчаста смужка 12, показана на Фіг. 7, має зубчастий край 80 із зубцями, які є по суті трикутними, згадані трикутні зубці 18 відокремлені один від одного, та визначають по суті трикутні западини 20. Незважаючи на те, що задній край 82 смужки може бути прямим, як показано на Фіг. 7, згаданий задній край 82 смужки також має таку саму трикутну форму зубців, що й згаданий передній край 80. Як додатково показано на Фіг. 7, згадана смужка може бути поділена на дві смужкоподібні частини 112, 112', які відокремлені одна від одної "прорізом" 81. Розмір прорізу 81 звичайно не перевищує ширини окремих частин 112, 112' смужки, виміряної у напрямку, по суті паралельному осі курильного виробу, що має згадані смужки. Згадане відокремлення забезпечує "проріз" 81 (або порушення цілісності) у структурі смужки, де наявна мала кількість додаткового матеріалу або він відсутній. На Фіг. 8 та Фіг. 9 показані зубчасті смужки 12, подібні смужкам, показаним на Фіг. 7, однак смужка поділена на три смужкоподібні частини 112, 112', 112", які відокремлені одна від одної вздовж осі курильного виробу парою прорізів 81, 83. Крім того, проріз 81 між окремими відокремленими частинами 112, 112' смужки, показаними на Фіг. 7 відрізняється від прорізів 81, 83 між окремими відокремленими частинами 112, 112', 112" смужки, показаними на Фіг. 8 та Фіг. 9. На Фіг. 8 та Фіг. 9 вони відрізняються одна від одної шириною окремих відокремлених частин 112, 112', 112" смужки, але не шириною W усієї зубчастої смужки. У варіанті здійснення цього винаходу, показаному на Фіг. 10, смужка 12 має іншу форму зубчастих країв 80. Зокрема, на Фіг. 10 показано, що передній край є фестончатим (тобто вирізаним у вигляді заокруглених фестонів). Згадані фестони 19 (тобто сегменти кола або кутоподібні виступи) можуть мати різну або однакову ширину та/або довжину. Задній край 82 смужки може бути прямим, зубчастим (як показано на будь-якій із Фіг. 1-6), або фестончатим. Передбачено, що фестончата смужка, показана на Фіг. 10, крім того може включати в себе "проріз" у структурі смужки, як показано на Фіг. 7-9. Крім того, хоча це й не показано, структура смужки може включати в себе дрібнозазублений (тобто з нерегулярним хвилястим або зазубленим контуром) передній та/або задній край, причому смужка факультативно має один або більше "прорізів". Курильний виріб може включати в себе тютюновий пруток та обгортку, описану у цьому документі. За варіантом, якому віддається перевага, обгортка має у поперечному напрямку розмір, що враховує довжину обводу тютюнового прутка та перекривання у шві. В результаті, незалежно від того, де розрізана обгортка, при формуванні курильного виробу завжди існує певне гарантоване перекривання зубчастого візерунка. Інакше кажучи, розміри у поперечному напрямку зубців та западин зони, яка має зубчасті смужки, визначені так, що на курильному виробі передній край смужкуватої зони за варіантом, якому віддається перевага, включає в себе щонайменше дві западини та щонайменше два зубці. Наприклад, передній край смужкуватої зони може мати дві западини та два зубці, три западини та три зубці або чотири западини та чотири зубці. Отже, незалежно від того, як курильний виріб покласти на поверхню певної речі під час випробувань за вимогами ASTM, завжди існує симетрія смужкуватої зони. Не заглиблюючись у теорію, вважають, що якщо курильний виріб під час жевріння покласти на поверхню згаданої речі, горіння регулюється зубчастим переднім краєм; зокрема, зубці переднього краю зменшують розповсюдження жевріння, в той час як западини переднього краю уможливлюють обмежене продовження жевріння за умов вільного горіння. Відповідно потрібні характеристики самозагасання та здатності до займання є досяжними. 6 UA 100028 C2 5 10 15 20 25 30 35 40 45 50 55 Як зрозуміло зараз, смужкуваті зони додаткового матеріалу за цим винаходом уможливлюють виконання курильного виробу з доцільним поєднанням низьких величин здатності до займання та низьких величин самозагасання. Смужкуваті зони низької проникності, де нанесений додатковий матеріал, визначають ділянки плівкотвірної речовини по довжині тютюнового прутка, які можуть взаємодіяти з поверхнею певної речі для забезпечення загасання жевріючого курильного виробу, якщо він покладений на поверхнею цієї речі. Однак ці ділянки плівкотвірної речовини не спричинюють самозагасання курильного виробу, якщо цей курильний виріб тримає курець за умов вільного горіння. Таким чином, курильний виріб може мати зменшену тенденцію до займання, в той самий час зберігаючи бажану якість вільного горіння або низьке значення самозагасання в результаті нанесення на основне полотно смужкуватих зон плівкотвірної речовини за цим винаходом. Додатковий матеріал може бути нанесений з одного або з обох боків основного полотна. Для досягнення бажаних характеристик здатності до займання та самозагасання курильного виробу смужкуваті зони нанесені на основне полотно обгорткового паперу. Одною з цілей цього винаходу є створення обгорткових паперів, які при формуванні у тютюновий пруток показують величини здатності до займання не вище ніж 25 та величини самозагасання не вище ніж 50. За варіантом, якому віддається ще більша перевага, величина здатності до займання готового курильного виробу становить не більше ніж приблизно 15, а за варіантом, якому віддається найбільша перевага, величина здатності до займання готового курильного виробу становить не більше ніж приблизно 10. Ще нижчі величини самозагасання також є бажаними. У зв'язку із цим за варіантом, якому віддається більша перевага, величина самозагасання становить менше ніж приблизно 25, а за варіантом, якому віддається найбільша перевага, величина самозагасання становить менше ніж приблизно 10. Розміри обгорткового паперу у поперечному напрямку вибрані, виходячи з діаметра готового курильного виробу (від приблизно 7 мм до приблизно 10 мм), та уможливлюють перекривання матеріалу у поздовжньому шві від приблизно 1 мм до приблизно 2 мм. Наприклад, припускаючи перекривання у шві 1 мм, розмір обгорткового паперу у поперечному напрямку може становити приблизно 27 мм для курильного виробу, що має довжину обводу приблизно 25,6 мм. Смужкуваті зони можуть бути виконані шляхом нанесення одного або більше шарів плівкотвірної композиції на водній основі на основне полотно обгорткового паперу для зменшення проникності паперу у цих смужкуватих зонах. Альтернативно для утворення цих смужкуватих зон також може бути застосований целюлозний матеріал. У випадках, коли застосована плівкотвірна композиція, ця плівкотвірна композиція за варіантом, якому віддається перевага, може містити воду та домішку, яка зменшує проникність, у високій концентрації, наприклад, від приблизно 20 % (мас.) до приблизно 50 % (мас.). Згадана плівкотвірна композиція може містити одну або більшедомішок, які зменшують проникність, такі як крохмаль, альгінат, целюлоза або смола, а також може містити карбонат кальцію як наповнювач. У випадках, коли плівкотвірною речовиною є крохмаль, концентрації приблизно 24 % може віддаватися перевага. Згадана плівкотвірна композиція може бути нанесена на основне полотно обгорткового паперу 24 із застосуванням глибокого друку, цифрового друку, нанесення покриття або розпилювання із застосуванням шаблону або будь-якого іншого придатного способу. Наприклад, для нанесення смужкуватих зон на основне полотно обгорткового паперу можуть бути вибрані плівкотвірні речовини та способи нанесення: плівкотвірних речовин, описані у патентній заявці США № 2007/0102017, зміст якої включено в цей опис у всій повноті шляхом цього посилання на неї. За бажанням смужкуваті зони додаткового матеріалу можуть бути сформовані шляхом друку декількох послідовних шарів, наприклад, двох або більше послідовних шарів, які центровані або вирівняні вздовж однієї лінії один відносно одного. Крім того, якщо ці шари застосовані для утворення смужкуватих зон додаткового матеріалу, то цей матеріал шарів може бути однаковим або різним. Наприклад, один шар може бути з крохмалю, в той час як наступний шар може бути з крохмалю та карбонату кальцію. Крім того здатність до загасання курильного виробу може залежати більше від забезпечення мінімального простягання по довжині плівкотвірної речовини, а не питомої маси плівкотвірної речовини на одиницю поверхні. Кількість застосованої плівкотвірної речовини може бути збільшена без втрат якості вільного горіння, якщо на папір нанесений певний прискорювач горіння. За варіантом, якому віддається перевага, смужкуваті зони додаткового матеріалу зменшують проникність обгорткового паперу до діапазону від приблизно 0 одиниць Coresta до приблизно 10 одиниць Coresta. 7 UA 100028 C2 5 10 15 20 25 30 Машина для друку у кілька проходів, описана тут, звичайно включає в себе котушку, першу позицію глибокого друку, другу позицію глибокого друку, третю позицію глибокого друку, приймальну котушку, валики, друкувальний циліндр, опорний валик, притискні валики, резервуар, насос, теплообмінник, вузол нанесення, ванночку, колектор, злив, ракельний ніж, регулювальні циліндри та паперонапрямний валик. Як альтернатива глибокому друку, смужкуваті зони, або смужки, можуть бути нанесені на основне полотно із застосуванням того самого целюлозного матеріалу, який утворює основне полотно. Смужкуваті зони можуть складатися із суспензії волокнистої целюлози високого очищення (наприклад, волокон, фібрил, мікрофібрил або їх комбінацій) або інших додаткових матеріалів, нанесених із застосуванням різноманітних способів розпилення або нанесення покриття, включаючи способи нанесення, у яких застосовані пристрої з пересувним отвором, розташовані у формувальній частині машини для виготовлення паперу, як описано у патентах США № 5 997 691 та № 6 596 125, які належать заявникам за цією заявкою, зміст яких у всій повноті включено до цього опису шляхом посилання. Незважаючи на те, що у минулому така технологія застосовувалася для виготовлення кільцевих смужкуватих зон шляхом регулювання відносного пересування паперового полотна та пересувного кільцевого отвору обладнання, як описано у патентах США № 5 997 691 та № 6 596 125, які належать заявникам за цією заявкою, з її застосуванням без ускладнень можуть бути виконані також і смужкуваті зони за цим винаходом. Зрозуміло, що у такій конструкції застосоване обладнання з пересуванням отвору з меншою швидкістю стрічки, яке сприяє застосуванню ширших смужок та більших норм нанесення. Терміни та словосполучення, вжиті у цьому документі, не повинні тлумачитися з математичною або геометричною точністю, а геометрична термінологія повинна тлумачитися у значенні приблизності або подібності до геометричних термінів та понять. Такі терміни, як "загалом" призначені охоплювати як точні значення відповідних термінів та понять, так і обгрунтовані відхилення, які відповідають формі, функції та/або значенню. Якщо термін "приблизно" вжитий із цифровими значеннями величин, то його слід тлумачити як такий, що охоплює також значення з допуском 10 % від вказаних значень. Незважаючи на те, що були описані різноманітні варіанти здійснення, слід розуміти, що фахівцям у галузі будуть очевидними різноманітні вдосконалення, варіанти та еквіваленти. Вважається, що усі такі вдосконалення, варіанти та еквіваленти, які охоплюються обсягом формули винаходу, мають бути включені у нього. ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Обгортка для курильного виробу, яка включає в себе: основне полотно з певною номінальною проникністю та смужкувату зону, що містить додатковий матеріал у кількості, достатній для того, щоб у смужкуватій зоні обгортка мала проникність меншу, ніж номінальна проникність основного полотна, причому передній край смужкуватої зони виконаний хвилястим. 2. Обгортка за п. 1, яка відрізняться тим, що передній край смужкуватої зони виконаний зубчастим. 3. Обгортка за п. 1 або 2, яка відрізняється тим, що задній край смужкуватої зони виконаний зубчастим. 4. Обгортка за п. 3, яка відрізняється тим, що розташування зубців переднього краю у поперечному напрямку відповідає розташуванню западин заднього краю, а розташування западин переднього краю у поперечному напрямку відповідає розташуванню зубців заднього краю. 5. Обгортка за пп. 2, 3 або п. 4, яка відрізняється тим, що западини переднього краю та зубці переднього краю мають по суті однакові розміри у поперечному напрямку. 6. Курильний виріб, який включає в себе тютюновий пруток та обгортку за будь-яким із попередніх пунктів. 7. Курильний виріб за п. 6, який відрізняється тим, що обгортка має у поперечному напрямку довжину, що враховує довжину обводу тютюнового прутка. 8 UA 100028 C2 9 UA 100028 C2 10 UA 100028 C2 11 UA 100028 C2 12 UA 100028 C2 13 UA 100028 C2 14 UA 100028 C2 15 UA 100028 C2 16 UA 100028 C2 17 UA 100028 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
