Дорожня система перетворення енергії й вібропоглинання

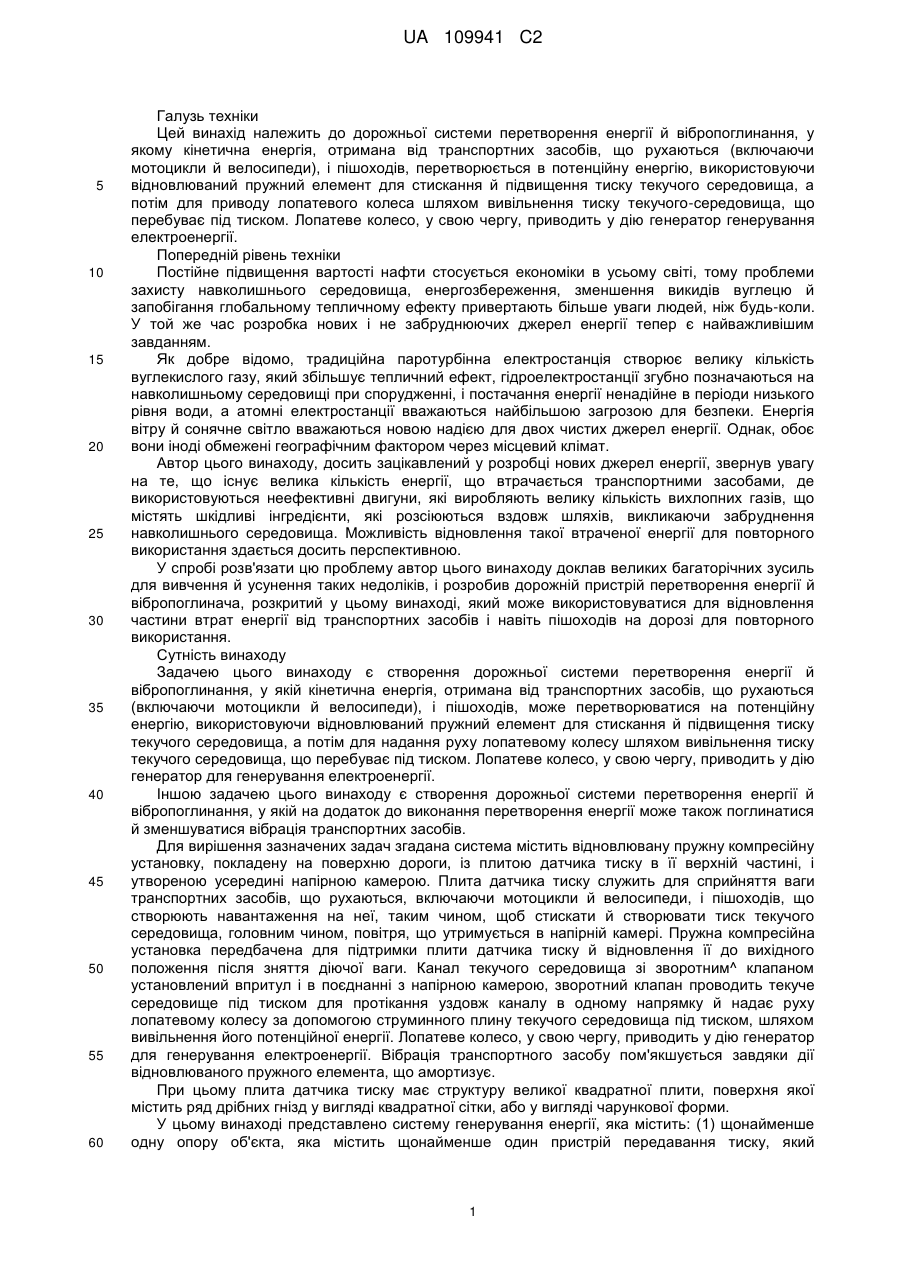

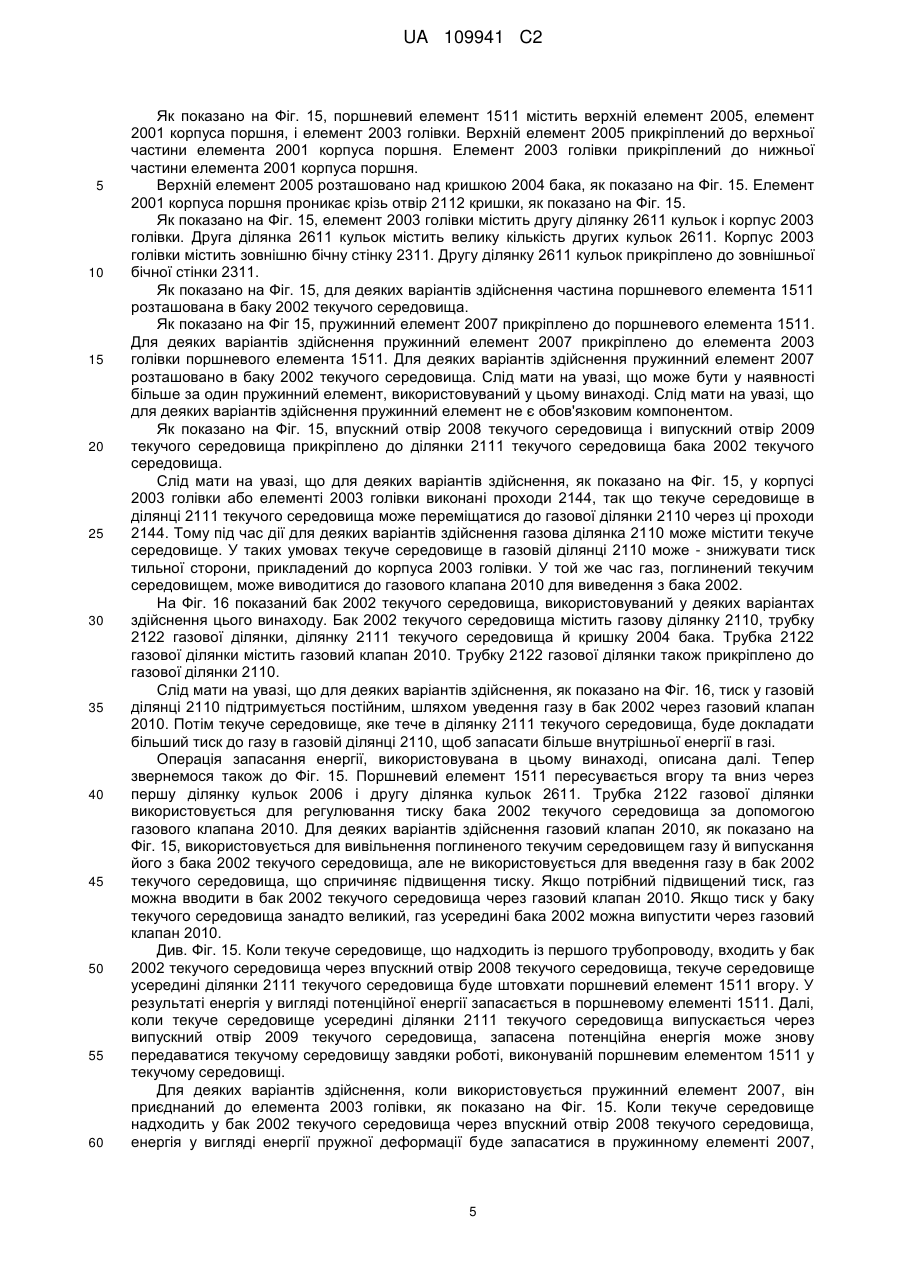

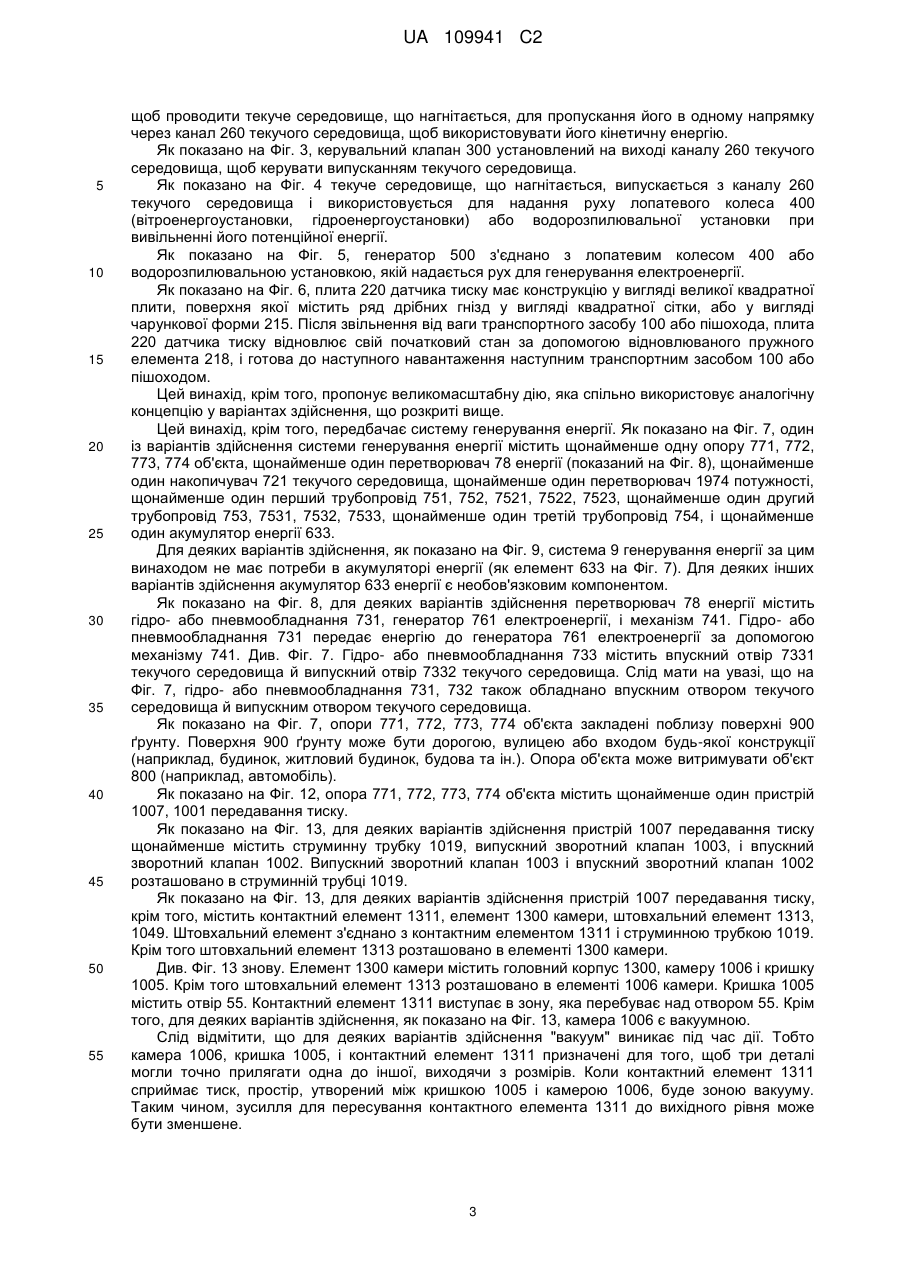

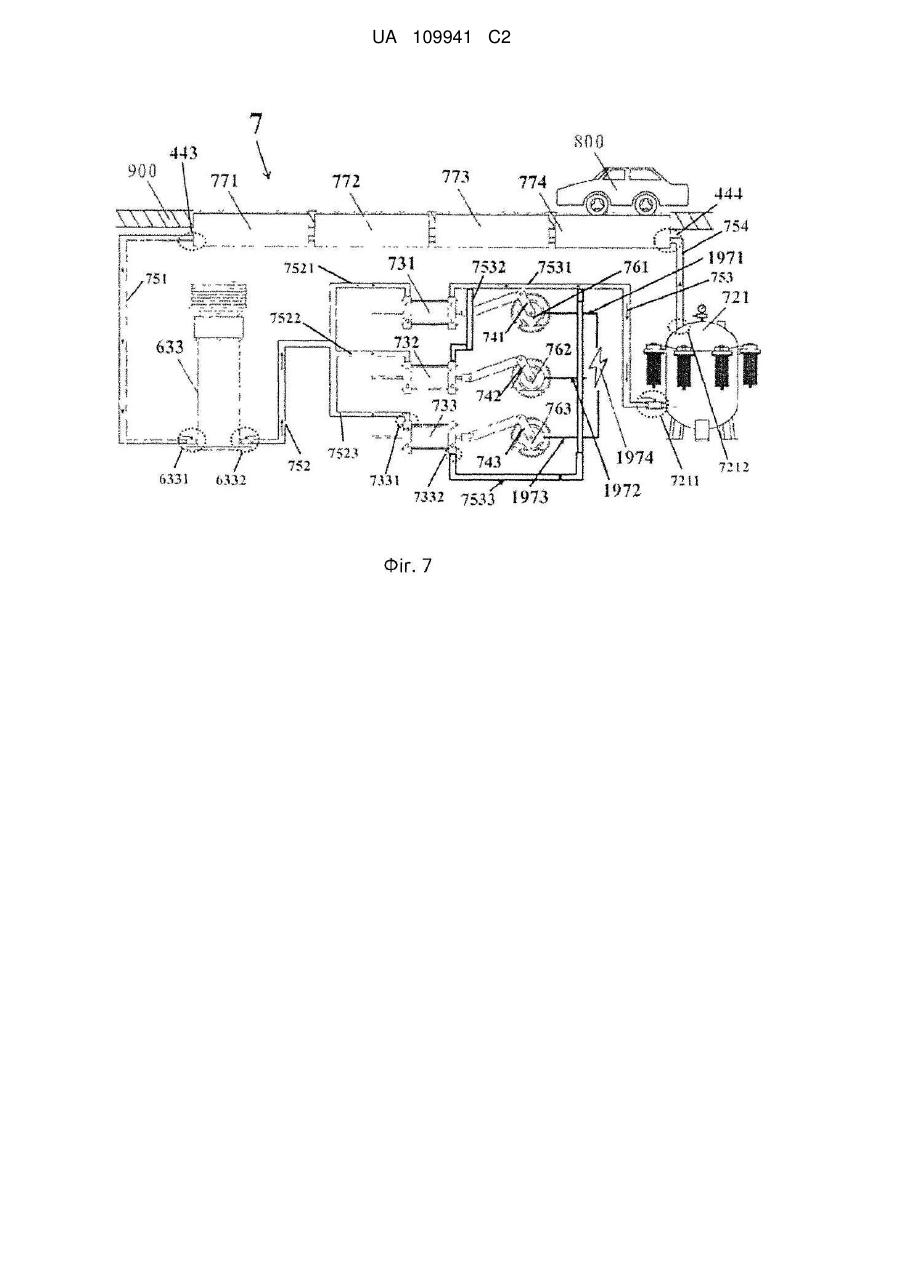

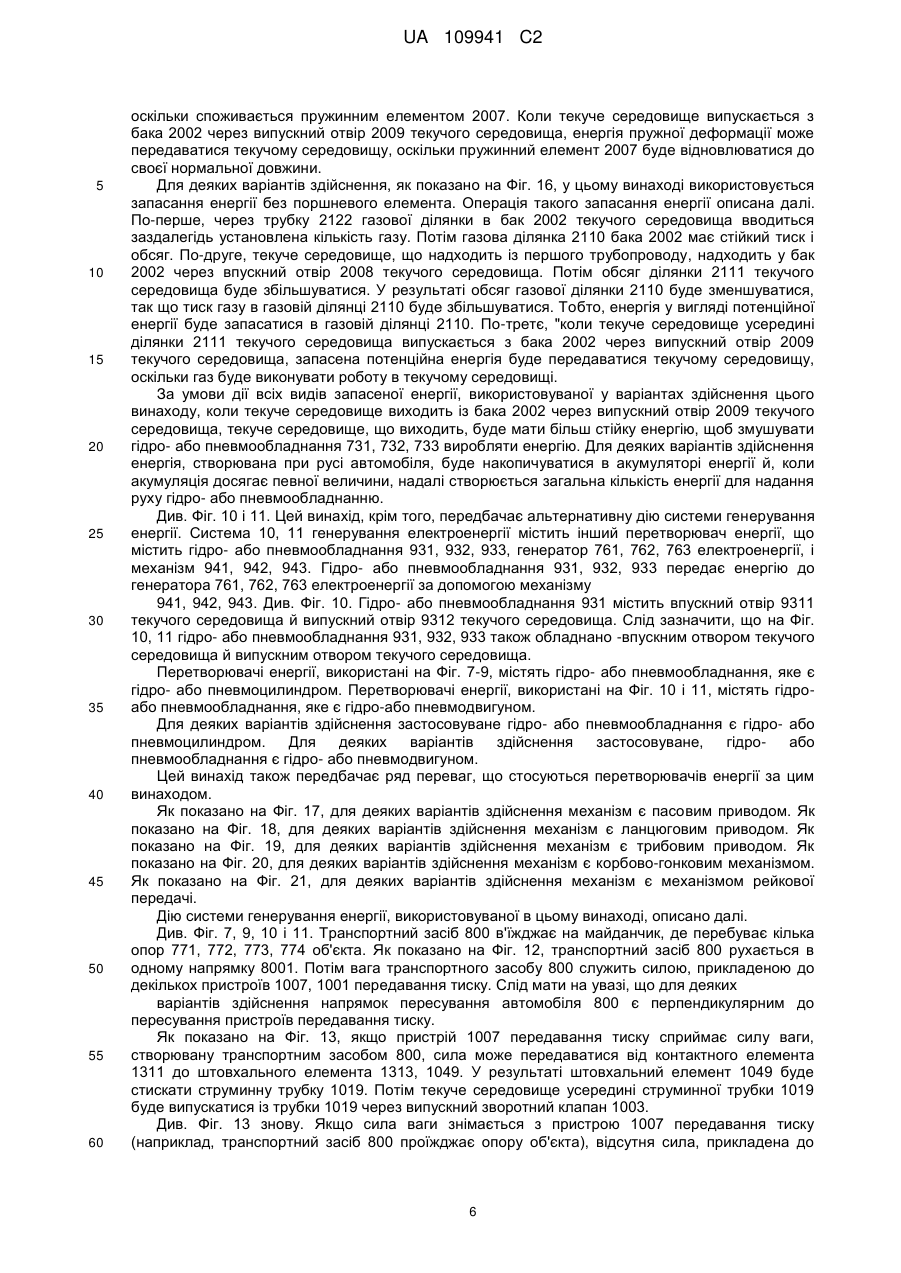

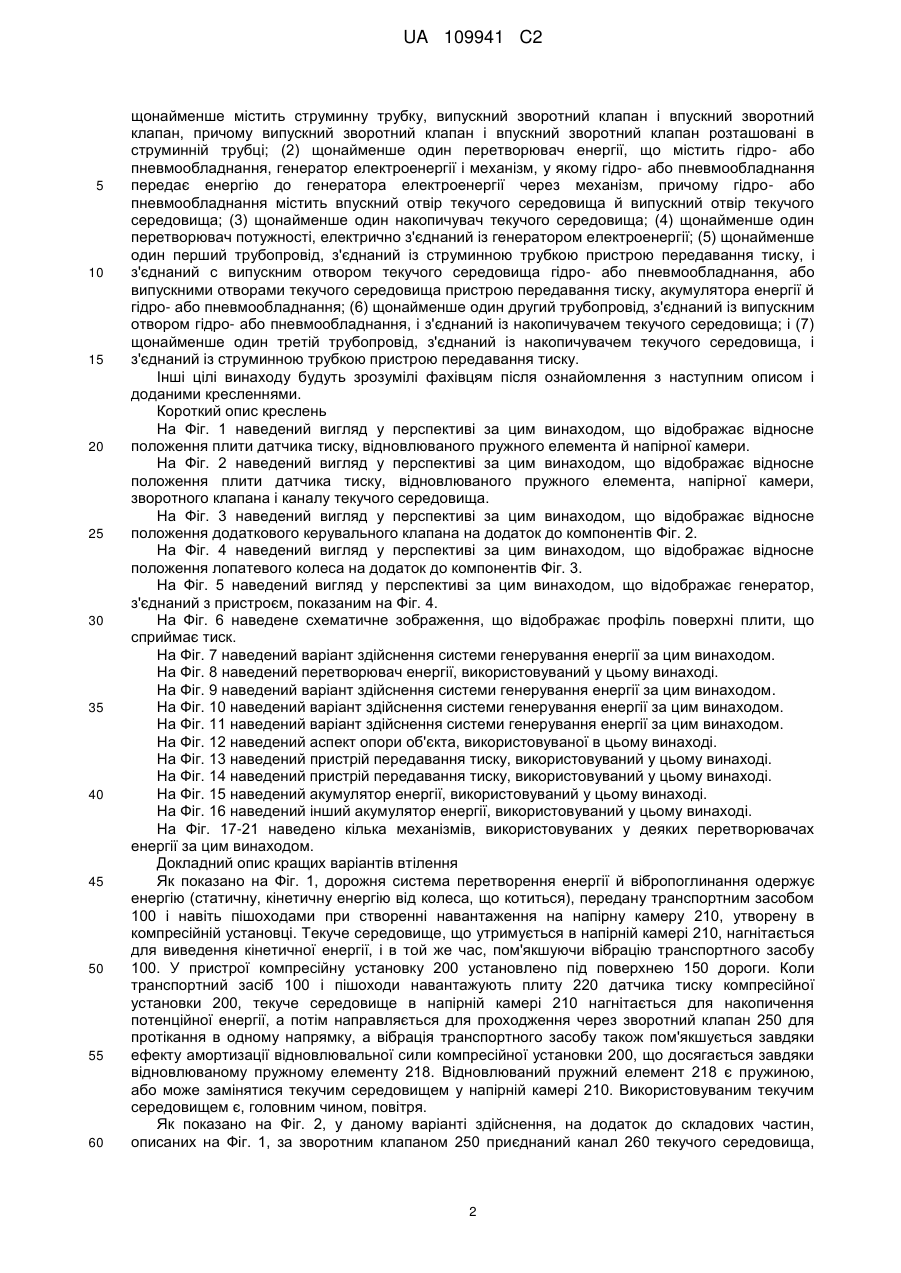

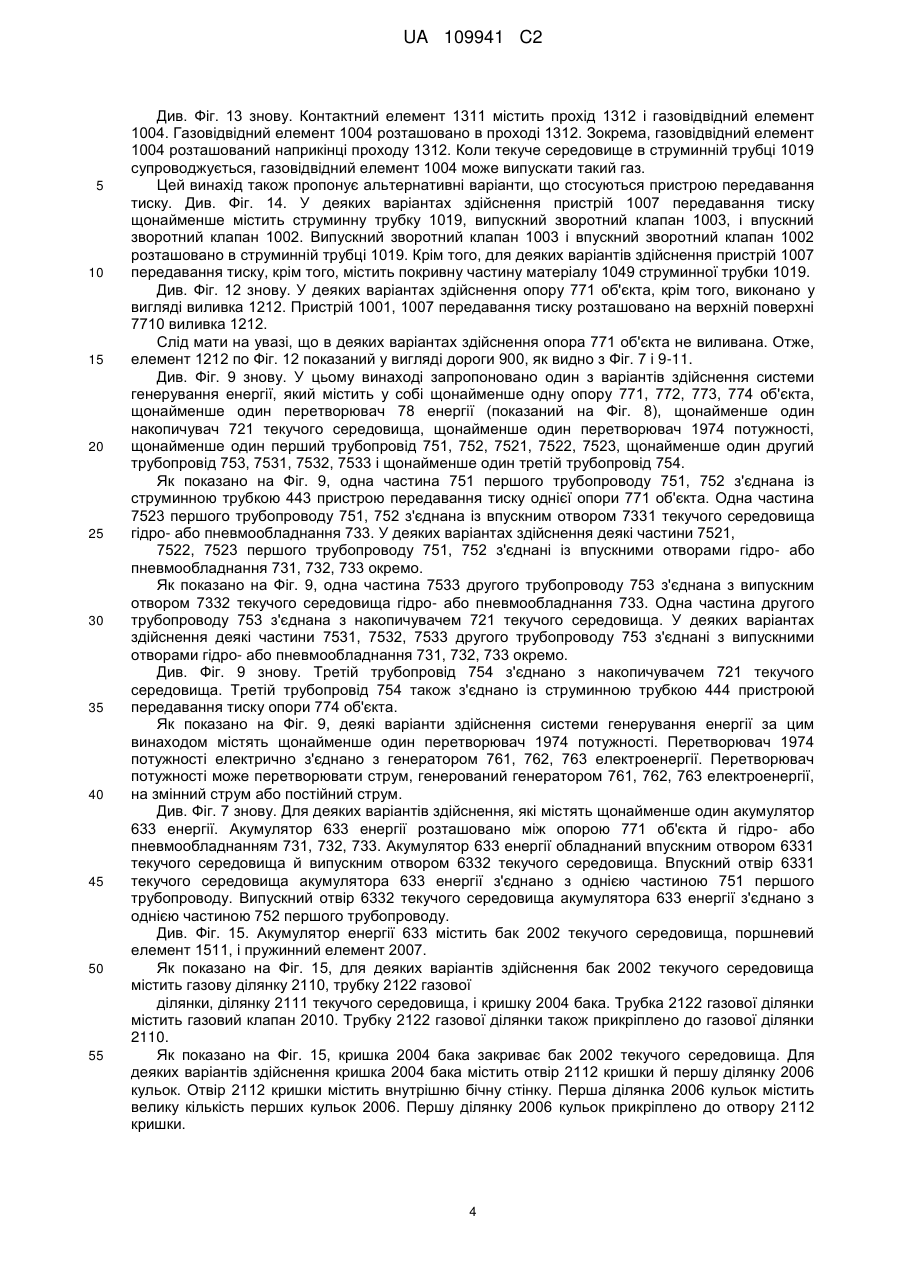

Реферат: Дорожня система перетворення енергії й вібропоглинання одержує кінетичну енергію від транспортних засобів, що рухаються, і пішоходів при створенні навантаження й перетворює отриману кінетичну енергію на потенційну енергію, використовуючи відновлюваний пружний елемент, що стискає текуче середовище, у такий спосіб запасаючи потенційну енергію в камері тиску, а потім передаючи текуче середовище, що нагнітається, щоб воно проходило через зворотний клапан каналом, і надавало руху лопатевому колесу завдяки вивільненню його потенційної енергії. Лопатеве колесо, у свою чергу, приводить у дію генератор для генерування електроенергії, а вібрація транспортних засобів зменшується завдяки ефекту амортизації, створюваному пристроєм. UA 109941 C2 (12) UA 109941 C2 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід належить до дорожньої системи перетворення енергії й вібропоглинання, у якому кінетична енергія, отримана від транспортних засобів, що рухаються (включаючи мотоцикли й велосипеди), і пішоходів, перетворюється в потенційну енергію, використовуючи відновлюваний пружний елемент для стискання й підвищення тиску текучого середовища, а потім для приводу лопатевого колеса шляхом вивільнення тиску текучого-середовища, що перебуває під тиском. Лопатеве колесо, у свою чергу, приводить у дію генератор генерування електроенергії. Попередній рівень техніки Постійне підвищення вартості нафти стосується економіки в усьому світі, тому проблеми захисту навколишнього середовища, енергозбереження, зменшення викидів вуглецю й запобігання глобальному тепличному ефекту привертають більше уваги людей, ніж будь-коли. У той же час розробка нових і не забруднюючих джерел енергії тепер є найважливішим завданням. Як добре відомо, традиційна паротурбінна електростанція створює велику кількість вуглекислого газу, який збільшує тепличний ефект, гідроелектростанції згубно позначаються на навколишньому середовищі при спорудженні, і постачання енергії ненадійне в періоди низького рівня води, а атомні електростанції вважаються найбільшою загрозою для безпеки. Енергія вітру й сонячне світло вважаються новою надією для двох чистих джерел енергії. Однак, обоє вони іноді обмежені географічним фактором через місцевий клімат. Автор цього винаходу, досить зацікавлений у розробці нових джерел енергії, звернув увагу на те, що існує велика кількість енергії, що втрачається транспортними засобами, де використовуються неефективні двигуни, які виробляють велику кількість вихлопних газів, що містять шкідливі інгредієнти, які розсіюються вздовж шляхів, викликаючи забруднення навколишнього середовища. Можливість відновлення такої втраченої енергії для повторного використання здається досить перспективною. У спробі розв'язати цю проблему автор цього винаходу доклав великих багаторічних зусиль для вивчення й усунення таких недоліків, і розробив дорожній пристрій перетворення енергії й вібропоглинача, розкритий у цьому винаході, який може використовуватися для відновлення частини втрат енергії від транспортних засобів і навіть пішоходів на дорозі для повторного використання. Сутність винаходу Задачею цього винаходу є створення дорожньої системи перетворення енергії й вібропоглинання, у якій кінетична енергія, отримана від транспортних засобів, що рухаються (включаючи мотоцикли й велосипеди), і пішоходів, може перетворюватися на потенційну енергію, використовуючи відновлюваний пружний елемент для стискання й підвищення тиску текучого середовища, а потім для надання руху лопатевому колесу шляхом вивільнення тиску текучого середовища, що перебуває під тиском. Лопатеве колесо, у свою чергу, приводить у дію генератор для генерування електроенергії. Іншою задачею цього винаходу є створення дорожньої системи перетворення енергії й вібропоглинання, у якій на додаток до виконання перетворення енергії може також поглинатися й зменшуватися вібрація транспортних засобів. Для вирішення зазначених задач згадана система містить відновлювану пружну компресійну установку, покладену на поверхню дороги, із плитою датчика тиску в її верхній частині, і утвореною усередині напірною камерою. Плита датчика тиску служить для сприйняття ваги транспортних засобів, що рухаються, включаючи мотоцикли й велосипеди, і пішоходів, що створюють навантаження на неї, таким чином, щоб стискати й створювати тиск текучого середовища, головним чином, повітря, що утримується в напірній камері. Пружна компресійна установка передбачена для підтримки плити датчика тиску й відновлення її до вихідного положення після зняття діючої ваги. Канал текучого середовища зі зворотним^ клапаном установлений впритул і в поєднанні з напірною камерою, зворотний клапан проводить текуче середовище під тиском для протікання уздовж каналу в одному напрямку й надає руху лопатевому колесу за допомогою струминного плину текучого середовища під тиском, шляхом вивільнення його потенційної енергії. Лопатеве колесо, у свою чергу, приводить у дію генератор для генерування електроенергії. Вібрація транспортного засобу пом'якшується завдяки дії відновлюваного пружного елемента, що амортизує. При цьому плита датчика тиску має структуру великої квадратної плити, поверхня якої містить ряд дрібних гнізд у вигляді квадратної сітки, або у вигляді чарункової форми. У цьому винаході представлено систему генерування енергії, яка містить: (1) щонайменше одну опору об'єкта, яка містить щонайменше один пристрій передавання тиску, який 1 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше містить струминну трубку, випускний зворотний клапан і впускний зворотний клапан, причому випускний зворотний клапан і впускний зворотний клапан розташовані в струминній трубці; (2) щонайменше один перетворювач енергії, що містить гідро- або пневмообладнання, генератор електроенергії і механізм, у якому гідро- або пневмообладнання передає енергію до генератора електроенергії через механізм, причому гідро- або пневмообладнання містить впускний отвір текучого середовища й випускний отвір текучого середовища; (3) щонайменше один накопичувач текучого середовища; (4) щонайменше один перетворювач потужності, електрично з'єднаний із генератором електроенергії; (5) щонайменше один перший трубопровід, з'єднаний із струминною трубкою пристрою передавання тиску, і з'єднаний с випускним отвором текучого середовища гідро- або пневмообладнання, або випускними отворами текучого середовища пристрою передавання тиску, акумулятора енергії й гідро- або пневмообладнання; (6) щонайменше один другий трубопровід, з'єднаний із випускним отвором гідро- або пневмообладнання, і з'єднаний із накопичувачем текучого середовища; і (7) щонайменше один третій трубопровід, з'єднаний із накопичувачем текучого середовища, і з'єднаний із струминною трубкою пристрою передавання тиску. Інші цілі винаходу будуть зрозумілі фахівцям після ознайомлення з наступним описом і доданими кресленнями. Короткий опис креслень На Фіг. 1 наведений вигляд у перспективі за цим винаходом, що відображає відносне положення плити датчика тиску, відновлюваного пружного елемента й напірної камери. На Фіг. 2 наведений вигляд у перспективі за цим винаходом, що відображає відносне положення плити датчика тиску, відновлюваного пружного елемента, напірної камери, зворотного клапана і каналу текучого середовища. На Фіг. 3 наведений вигляд у перспективі за цим винаходом, що відображає відносне положення додаткового керувального клапана на додаток до компонентів Фіг. 2. На Фіг. 4 наведений вигляд у перспективі за цим винаходом, що відображає відносне положення лопатевого колеса на додаток до компонентів Фіг. 3. На Фіг. 5 наведений вигляд у перспективі за цим винаходом, що відображає генератор, з'єднаний з пристроєм, показаним на Фіг. 4. На Фіг. 6 наведене схематичне зображення, що відображає профіль поверхні плити, що сприймає тиск. На Фіг. 7 наведений варіант здійснення системи генерування енергії за цим винаходом. На Фіг. 8 наведений перетворювач енергії, використовуваний у цьому винаході. На Фіг. 9 наведений варіант здійснення системи генерування енергії за цим винаходом. На Фіг. 10 наведений варіант здійснення системи генерування енергії за цим винаходом. На Фіг. 11 наведений варіант здійснення системи генерування енергії за цим винаходом. На Фіг. 12 наведений аспект опори об'єкта, використовуваної в цьому винаході. На Фіг. 13 наведений пристрій передавання тиску, використовуваний у цьому винаході. На Фіг. 14 наведений пристрій передавання тиску, використовуваний у цьому винаході. На Фіг. 15 наведений акумулятор енергії, використовуваний у цьому винаході. На Фіг. 16 наведений інший акумулятор енергії, використовуваний у цьому винаході. На Фіг. 17-21 наведено кілька механізмів, використовуваних у деяких перетворювачах енергії за цим винаходом. Докладний опис кращих варіантів втілення Як показано на Фіг. 1, дорожня система перетворення енергії й вібропоглинання одержує енергію (статичну, кінетичну енергію від колеса, що котиться), передану транспортним засобом 100 і навіть пішоходами при створенні навантаження на напірну камеру 210, утворену в компресійній установці. Текуче середовище, що утримується в напірній камері 210, нагнітається для виведення кінетичної енергії, і в той же час, пом'якшуючи вібрацію транспортного засобу 100. У пристрої компресійну установку 200 установлено під поверхнею 150 дороги. Коли транспортний засіб 100 і пішоходи навантажують плиту 220 датчика тиску компресійної установки 200, текуче середовище в напірній камері 210 нагнітається для накопичення потенційної енергії, а потім направляється для проходження через зворотний клапан 250 для протікання в одному напрямку, а вібрація транспортного засобу також пом'якшується завдяки ефекту амортизації відновлювальної сили компресійної установки 200, що досягається завдяки відновлюваному пружному елементу 218. Відновлюваний пружний елемент 218 є пружиною, або може замінятися текучим середовищем у напірній камері 210. Використовуваним текучим середовищем є, головним чином, повітря. Як показано на Фіг. 2, у даному варіанті здійснення, на додаток до складових частин, описаних на Фіг. 1, за зворотним клапаном 250 приєднаний канал 260 текучого середовища, 2 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 щоб проводити текуче середовище, що нагнітається, для пропускання його в одному напрямку через канал 260 текучого середовища, щоб використовувати його кінетичну енергію. Як показано на Фіг. 3, керувальний клапан 300 установлений на виході каналу 260 текучого середовища, щоб керувати випусканням текучого середовища. Як показано на Фіг. 4 текуче середовище, що нагнітається, випускається з каналу 260 текучого середовища і використовується для надання руху лопатевого колеса 400 (вітроенергоустановки, гідроенергоустановки) або водорозпилювальної установки при вивільненні його потенційної енергії. Як показано на Фіг. 5, генератор 500 з'єднано з лопатевим колесом 400 або водорозпилювальною установкою, якій надається рух для генерування електроенергії. Як показано на Фіг. 6, плита 220 датчика тиску має конструкцію у вигляді великої квадратної плити, поверхня якої містить ряд дрібних гнізд у вигляді квадратної сітки, або у вигляді чарункової форми 215. Після звільнення від ваги транспортного засобу 100 або пішохода, плита 220 датчика тиску відновлює свій початковий стан за допомогою відновлюваного пружного елемента 218, і готова до наступного навантаження наступним транспортним засобом 100 або пішоходом. Цей винахід, крім того, пропонує великомасштабну дію, яка спільно використовує аналогічну концепцію у варіантах здійснення, що розкриті вище. Цей винахід, крім того, передбачає систему генерування енергії. Як показано на Фіг. 7, один із варіантів здійснення системи генерування енергії містить щонайменше одну опору 771, 772, 773, 774 об'єкта, щонайменше один перетворювач 78 енергії (показаний на Фіг. 8), щонайменше один накопичувач 721 текучого середовища, щонайменше один перетворювач 1974 потужності, щонайменше один перший трубопровід 751, 752, 7521, 7522, 7523, щонайменше один другий трубопровід 753, 7531, 7532, 7533, щонайменше один третій трубопровід 754, і щонайменше один акумулятор енергії 633. Для деяких варіантів здійснення, як показано на Фіг. 9, система 9 генерування енергії за цим винаходом не має потреби в акумуляторі енергії (як елемент 633 на Фіг. 7). Для деяких інших варіантів здійснення акумулятор 633 енергії є необов'язковим компонентом. Як показано на Фіг. 8, для деяких варіантів здійснення перетворювач 78 енергії містить гідро- або пневмообладнання 731, генератор 761 електроенергії, і механізм 741. Гідро- або пневмообладнання 731 передає енергію до генератора 761 електроенергії за допомогою механізму 741. Див. Фіг. 7. Гідро- або пневмообладнання 733 містить впускний отвір 7331 текучого середовища й випускний отвір 7332 текучого середовища. Слід мати на увазі, що на Фіг. 7, гідро- або пневмообладнання 731, 732 також обладнано впускним отвором текучого середовища й випускним отвором текучого середовища. Як показано на Фіг. 7, опори 771, 772, 773, 774 об'єкта закладені поблизу поверхні 900 ґрунту. Поверхня 900 ґрунту може бути дорогою, вулицею або входом будь-якої конструкції (наприклад, будинок, житловий будинок, будова та ін.). Опора об'єкта може витримувати об'єкт 800 (наприклад, автомобіль). Як показано на Фіг. 12, опора 771, 772, 773, 774 об'єкта містить щонайменше один пристрій 1007, 1001 передавання тиску. Як показано на Фіг. 13, для деяких варіантів здійснення пристрій 1007 передавання тиску щонайменше містить струминну трубку 1019, випускний зворотний клапан 1003, і впускний зворотний клапан 1002. Випускний зворотний клапан 1003 і впускний зворотний клапан 1002 розташовано в струминній трубці 1019. Як показано на Фіг. 13, для деяких варіантів здійснення пристрій 1007 передавання тиску, крім того, містить контактний елемент 1311, елемент 1300 камери, штовхальний елемент 1313, 1049. Штовхальний елемент з'єднано з контактним елементом 1311 і струминною трубкою 1019. Крім того штовхальний елемент 1313 розташовано в елементі 1300 камери. Див. Фіг. 13 знову. Елемент 1300 камери містить головний корпус 1300, камеру 1006 і кришку 1005. Крім того штовхальний елемент 1313 розташовано в елементі 1006 камери. Кришка 1005 містить отвір 55. Контактний елемент 1311 виступає в зону, яка перебуває над отвором 55. Крім того, для деяких варіантів здійснення, як показано на Фіг. 13, камера 1006 є вакуумною. Слід відмітити, що для деяких варіантів здійснення "вакуум" виникає під час дії. Тобто камера 1006, кришка 1005, і контактний елемент 1311 призначені для того, щоб три деталі могли точно прилягати одна до іншої, виходячи з розмірів. Коли контактний елемент 1311 сприймає тиск, простір, утворений між кришкою 1005 і камерою 1006, буде зоною вакууму. Таким чином, зусилля для пересування контактного елемента 1311 до вихідного рівня може бути зменшене. 3 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 Див. Фіг. 13 знову. Контактний елемент 1311 містить прохід 1312 і газовідвідний елемент 1004. Газовідвідний елемент 1004 розташовано в проході 1312. Зокрема, газовідвідний елемент 1004 розташований наприкінці проходу 1312. Коли текуче середовище в струминній трубці 1019 супроводжується, газовідвідний елемент 1004 може випускати такий газ. Цей винахід також пропонує альтернативні варіанти, що стосуються пристрою передавання тиску. Див. Фіг. 14. У деяких варіантах здійснення пристрій 1007 передавання тиску щонайменше містить струминну трубку 1019, випускний зворотний клапан 1003, і впускний зворотний клапан 1002. Випускний зворотний клапан 1003 і впускний зворотний клапан 1002 розташовано в струминній трубці 1019. Крім того, для деяких варіантів здійснення пристрій 1007 передавання тиску, крім того, містить покривну частину матеріалу 1049 струминної трубки 1019. Див. Фіг. 12 знову. У деяких варіантах здійснення опору 771 об'єкта, крім того, виконано у вигляді виливка 1212. Пристрій 1001, 1007 передавання тиску розташовано на верхній поверхні 7710 виливка 1212. Слід мати на увазі, що в деяких варіантах здійснення опора 771 об'єкта не виливана. Отже, елемент 1212 по Фіг. 12 показаний у вигляді дороги 900, як видно з Фіг. 7 і 9-11. Див. Фіг. 9 знову. У цьому винаході запропоновано один з варіантів здійснення системи генерування енергії, який містить у собі щонайменше одну опору 771, 772, 773, 774 об'єкта, щонайменше один перетворювач 78 енергії (показаний на Фіг. 8), щонайменше один накопичувач 721 текучого середовища, щонайменше один перетворювач 1974 потужності, щонайменше один перший трубопровід 751, 752, 7521, 7522, 7523, щонайменше один другий трубопровід 753, 7531, 7532, 7533 і щонайменше один третій трубопровід 754. Як показано на Фіг. 9, одна частина 751 першого трубопроводу 751, 752 з'єднана із струминною трубкою 443 пристрою передавання тиску однієї опори 771 об'єкта. Одна частина 7523 першого трубопроводу 751, 752 з'єднана із впускним отвором 7331 текучого середовища гідро- або пневмообладнання 733. У деяких варіантах здійснення деякі частини 7521, 7522, 7523 першого трубопроводу 751, 752 з'єднані із впускними отворами гідро- або пневмообладнання 731, 732, 733 окремо. Як показано на Фіг. 9, одна частина 7533 другого трубопроводу 753 з'єднана з випускним отвором 7332 текучого середовища гідро- або пневмообладнання 733. Одна частина другого трубопроводу 753 з'єднана з накопичувачем 721 текучого середовища. У деяких варіантах здійснення деякі частини 7531, 7532, 7533 другого трубопроводу 753 з'єднані з випускними отворами гідро- або пневмообладнання 731, 732, 733 окремо. Див. Фіг. 9 знову. Третій трубопровід 754 з'єднано з накопичувачем 721 текучого середовища. Третій трубопровід 754 також з'єднано із струминною трубкою 444 пристроюй передавання тиску опори 774 об'єкта. Як показано на Фіг. 9, деякі варіанти здійснення системи генерування енергії за цим винаходом містять щонайменше один перетворювач 1974 потужності. Перетворювач 1974 потужності електрично з'єднано з генератором 761, 762, 763 електроенергії. Перетворювач потужності може перетворювати струм, генерований генератором 761, 762, 763 електроенергії, на змінний струм або постійний струм. Див. Фіг. 7 знову. Для деяких варіантів здійснення, які містять щонайменше один акумулятор 633 енергії. Акумулятор 633 енергії розташовано між опорою 771 об'єкта й гідро- або пневмообладнанням 731, 732, 733. Акумулятор 633 енергії обладнаний впускним отвором 6331 текучого середовища й випускним отвором 6332 текучого середовища. Впускний отвір 6331 текучого середовища акумулятора 633 енергії з'єднано з однією частиною 751 першого трубопроводу. Випускний отвір 6332 текучого середовища акумулятора 633 енергії з'єднано з однією частиною 752 першого трубопроводу. Див. Фіг. 15. Акумулятор енергії 633 містить бак 2002 текучого середовища, поршневий елемент 1511, і пружинний елемент 2007. Як показано на Фіг. 15, для деяких варіантів здійснення бак 2002 текучого середовища містить газову ділянку 2110, трубку 2122 газової ділянки, ділянку 2111 текучого середовища, і кришку 2004 бака. Трубка 2122 газової ділянки містить газовий клапан 2010. Трубку 2122 газової ділянки також прикріплено до газової ділянки 2110. Як показано на Фіг. 15, кришка 2004 бака закриває бак 2002 текучого середовища. Для деяких варіантів здійснення кришка 2004 бака містить отвір 2112 кришки й першу ділянку 2006 кульок. Отвір 2112 кришки містить внутрішню бічну стінку. Перша ділянка 2006 кульок містить велику кількість перших кульок 2006. Першу ділянку 2006 кульок прикріплено до отвору 2112 кришки. 4 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 15, поршневий елемент 1511 містить верхній елемент 2005, елемент 2001 корпуса поршня, і елемент 2003 голівки. Верхній елемент 2005 прикріплений до верхньої частини елемента 2001 корпуса поршня. Елемент 2003 голівки прикріплений до нижньої частини елемента 2001 корпуса поршня. Верхній елемент 2005 розташовано над кришкою 2004 бака, як показано на Фіг. 15. Елемент 2001 корпуса поршня проникає крізь отвір 2112 кришки, як показано на Фіг. 15. Як показано на Фіг. 15, елемент 2003 голівки містить другу ділянку 2611 кульок і корпус 2003 голівки. Друга ділянка 2611 кульок містить велику кількість других кульок 2611. Корпус 2003 голівки містить зовнішню бічну стінку 2311. Другу ділянку 2611 кульок прикріплено до зовнішньої бічної стінки 2311. Як показано на Фіг. 15, для деяких варіантів здійснення частина поршневого елемента 1511 розташована в баку 2002 текучого середовища. Як показано на Фіг 15, пружинний елемент 2007 прикріплено до поршневого елемента 1511. Для деяких варіантів здійснення пружинний елемент 2007 прикріплено до елемента 2003 голівки поршневого елемента 1511. Для деяких варіантів здійснення пружинний елемент 2007 розташовано в баку 2002 текучого середовища. Слід мати на увазі, що може бути у наявності більше за один пружинний елемент, використовуваний у цьому винаході. Слід мати на увазі, що для деяких варіантів здійснення пружинний елемент не є обов'язковим компонентом. Як показано на Фіг. 15, впускний отвір 2008 текучого середовища і випускний отвір 2009 текучого середовища прикріплено до ділянки 2111 текучого середовища бака 2002 текучого середовища. Слід мати на увазі, що для деяких варіантів здійснення, як показано на Фіг. 15, у корпусі 2003 голівки або елементі 2003 голівки виконані проходи 2144, так що текуче середовище в ділянці 2111 текучого середовища може переміщатися до газової ділянки 2110 через ці проходи 2144. Тому під час дії для деяких варіантів здійснення газова ділянка 2110 може містити текуче середовище. У таких умовах текуче середовище в газовій ділянці 2110 може - знижувати тиск тильної сторони, прикладений до корпуса 2003 голівки. У той же час газ, поглинений текучим середовищем, може виводитися до газового клапана 2010 для виведення з бака 2002. На Фіг. 16 показаний бак 2002 текучого середовища, використовуваний у деяких варіантах здійснення цього винаходу. Бак 2002 текучого середовища містить газову ділянку 2110, трубку 2122 газової ділянки, ділянку 2111 текучого середовища й кришку 2004 бака. Трубка 2122 газової ділянки містить газовий клапан 2010. Трубку 2122 газової ділянки також прикріплено до газової ділянки 2110. Слід мати на увазі, що для деяких варіантів здійснення, як показано на Фіг. 16, тиск у газовій ділянці 2110 підтримується постійним, шляхом уведення газу в бак 2002 через газовий клапан 2010. Потім текуче середовище, яке тече в ділянку 2111 текучого середовища, буде докладати більший тиск до газу в газовій ділянці 2110, щоб запасати більше внутрішньої енергії в газі. Операція запасання енергії, використовувана в цьому винаході, описана далі. Тепер звернемося також до Фіг. 15. Поршневий елемент 1511 пересувається вгору та вниз через першу ділянку кульок 2006 і другу ділянка кульок 2611. Трубка 2122 газової ділянки використовується для регулювання тиску бака 2002 текучого середовища за допомогою газового клапана 2010. Для деяких варіантів здійснення газовий клапан 2010, як показано на Фіг. 15, використовується для вивільнення поглиненого текучим середовищем газу й випускання його з бака 2002 текучого середовища, але не використовується для введення газу в бак 2002 текучого середовища, що спричиняє підвищення тиску. Якщо потрібний підвищений тиск, газ можна вводити в бак 2002 текучого середовища через газовий клапан 2010. Якщо тиск у баку текучого середовища занадто великий, газ усередині бака 2002 можна випустити через газовий клапан 2010. Див. Фіг. 15. Коли текуче середовище, що надходить із першого трубопроводу, входить у бак 2002 текучого середовища через впускний отвір 2008 текучого середовища, текуче середовище усередині ділянки 2111 текучого середовища буде штовхати поршневий елемент 1511 вгору. У результаті енергія у вигляді потенційної енергії запасається в поршневому елементі 1511. Далі, коли текуче середовище усередині ділянки 2111 текучого середовища випускається через випускний отвір 2009 текучого середовища, запасена потенційна енергія може знову передаватися текучому середовищу завдяки роботі, виконуваній поршневим елементом 1511 у текучому середовищі. Для деяких варіантів здійснення, коли використовується пружинний елемент 2007, він приєднаний до елемента 2003 голівки, як показано на Фіг. 15. Коли текуче середовище надходить у бак 2002 текучого середовища через впускний отвір 2008 текучого середовища, енергія у вигляді енергії пружної деформації буде запасатися в пружинному елементі 2007, 5 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 60 оскільки споживається пружинним елементом 2007. Коли текуче середовище випускається з бака 2002 через випускний отвір 2009 текучого середовища, енергія пружної деформації може передаватися текучому середовищу, оскільки пружинний елемент 2007 буде відновлюватися до своєї нормальної довжини. Для деяких варіантів здійснення, як показано на Фіг. 16, у цьому винаході використовується запасання енергії без поршневого елемента. Операція такого запасання енергії описана далі. По-перше, через трубку 2122 газової ділянки в бак 2002 текучого середовища вводиться заздалегідь установлена кількість газу. Потім газова ділянка 2110 бака 2002 має стійкий тиск і обсяг. По-друге, текуче середовище, що надходить із першого трубопроводу, надходить у бак 2002 через впускний отвір 2008 текучого середовища. Потім обсяг ділянки 2111 текучого середовища буде збільшуватися. У результаті обсяг газової ділянки 2110 буде зменшуватися, так що тиск газу в газовій ділянці 2110 буде збільшуватися. Тобто, енергія у вигляді потенційної енергії буде запасатися в газовій ділянці 2110. По-третє, "коли текуче середовище усередині ділянки 2111 текучого середовища випускається з бака 2002 через випускний отвір 2009 текучого середовища, запасена потенційна енергія буде передаватися текучому середовищу, оскільки газ буде виконувати роботу в текучому середовищі. За умови дії всіх видів запасеної енергії, використовуваної у варіантах здійснення цього винаходу, коли текуче середовище виходить із бака 2002 через випускний отвір 2009 текучого середовища, текуче середовище, що виходить, буде мати більш стійку енергію, щоб змушувати гідро- або пневмообладнання 731, 732, 733 виробляти енергію. Для деяких варіантів здійснення енергія, створювана при русі автомобіля, буде накопичуватися в акумуляторі енергії й, коли акумуляція досягає певної величини, надалі створюється загальна кількість енергії для надання руху гідро- або пневмообладнанню. Див. Фіг. 10 і 11. Цей винахід, крім того, передбачає альтернативну дію системи генерування енергії. Система 10, 11 генерування електроенергії містить інший перетворювач енергії, що містить гідро- або пневмообладнання 931, 932, 933, генератор 761, 762, 763 електроенергії, і механізм 941, 942, 943. Гідро- або пневмообладнання 931, 932, 933 передає енергію до генератора 761, 762, 763 електроенергії за допомогою механізму 941, 942, 943. Див. Фіг. 10. Гідро- або пневмообладнання 931 містить впускний отвір 9311 текучого середовища й випускний отвір 9312 текучого середовища. Слід зазначити, що на Фіг. 10, 11 гідро- або пневмообладнання 931, 932, 933 також обладнано -впускним отвором текучого середовища й випускним отвором текучого середовища. Перетворювачі енергії, використані на Фіг. 7-9, містять гідро- або пневмообладнання, яке є гідро- або пневмоцилиндром. Перетворювачі енергії, використані на Фіг. 10 і 11, містять гідроабо пневмообладнання, яке є гідро-або пневмодвигуном. Для деяких варіантів здійснення застосовуване гідро- або пневмообладнання є гідро- або пневмоцилиндром. Для деяких варіантів здійснення застосовуване, гідроабо пневмообладнання є гідро- або пневмодвигуном. Цей винахід також передбачає ряд переваг, що стосуються перетворювачів енергії за цим винаходом. Як показано на Фіг. 17, для деяких варіантів здійснення механізм є пасовим приводом. Як показано на Фіг. 18, для деяких варіантів здійснення механізм є ланцюговим приводом. Як показано на Фіг. 19, для деяких варіантів здійснення механізм є трибовим приводом. Як показано на Фіг. 20, для деяких варіантів здійснення механізм є корбово-гонковим механізмом. Як показано на Фіг. 21, для деяких варіантів здійснення механізм є механізмом рейкової передачі. Дію системи генерування енергії, використовуваної в цьому винаході, описано далі. Див. Фіг. 7, 9, 10 і 11. Транспортний засіб 800 в'їжджає на майданчик, де перебуває кілька опор 771, 772, 773, 774 об'єкта. Як показано на Фіг. 12, транспортний засіб 800 рухається в одному напрямку 8001. Потім вага транспортного засобу 800 служить силою, прикладеною до декількох пристроїв 1007, 1001 передавання тиску. Слід мати на увазі, що для деяких варіантів здійснення напрямок пересування автомобіля 800 є перпендикулярним до пересування пристроїв передавання тиску. Як показано на Фіг. 13, якщо пристрій 1007 передавання тиску сприймає силу ваги, створювану транспортним засобом 800, сила може передаватися від контактного елемента 1311 до штовхального елемента 1313, 1049. У результаті штовхальний елемент 1049 буде стискати струминну трубку 1019. Потім текуче середовище усередині струминної трубки 1019 буде випускатися із трубки 1019 через випускний зворотний клапан 1003. Див. Фіг. 13 знову. Якщо сила ваги знімається з пристрою 1007 передавання тиску (наприклад, транспортний засіб 800 проїжджає опору об'єкта), відсутня сила, прикладена до 6 UA 109941 C2 5 10 15 20 25 30 35 40 45 50 55 60 контактного елемента 1311. Далі штовхальний елемент 1049 буде вертатися у вихідний стан. Оскільки частина 1049 штовхального елемента, яка покриває трубку 1019 текучого середовища, виконана із пружних матеріалів, частина 1049 буде вертатися до вихідної форми. Тому штовхальний елемент буде переміщатися нагору. Штовхальний елемент 1311 надалі буде відновлюватися до вихідного рівня. Разом з тим текуче середовище в системі генерування енергії буде надходити в струминну трубку 1019 через впускний зворотний клапан 1002. Слід мати на увазі, що для деяких варіантів здійснення після натискання контактного елемента 1311 текуче середовище, акумульоване в накопичувачі 721 текучого середовища, може використовуватися для пересування контактного елемента 1311 назад до вихідного рівня. Для деяких варіантів здійснення із цією метою може використовуватися пружинний елемент. Для виконання такої функції подібний пружинний елемент може вставлятися в пристрій для передавання тиску. Для деяких варіантів здійснення після натискання контактного елемента 1311 текуче середовище, акумульоване в накопичувачі 721 текучого середовища, потім нагнітається, щоб використовуватися для пересування контактного елемента 1311 назад до вихідного рівня. Для деяких варіантів здійснення пружинний елемент може поєднуватися з штовхальник елементом, 1313 для виконання функції пересування контактного елемента 1311 назад до вихідного рівня. Альтернативно, якщо застосовано пристрій 1001 передавання тиску, показаний на Фіг. 14, силу ваги, створювану транспортним засобом 800, буде докладено прямо до штовхального елемента 1049, який покриває струминну трубку 1019. Після того як транспортний засіб 800 проїжджає опору об'єкта, завдяки пружним характеристикам штовхального елемента 1049, він буде відновлювати свою первісну форму. При цьому текуче середовище буде випливати із струминної трубки 1019 через випускний зворотний клапан 1003, а потім входити в струминну трубку 1019 через впускний зворотний клапан 1002. Слід мати на увазі, що для деяких варіантів здійснення після натискання контактного елемента 1049 текуче середовище, акумульоване в накопичувачі 721 текучого середовища, може використовуватися для пересування штовхального елемента 1049 назад до вихідного рівня. Для деяких варіантів здійснення із цією метою може використовуватися пружинний елемент. Для деяких варіантів здійснення після натискання штовхального елемента 1049 текуче середовище, акумульоване в накопичувачі 721 текучого середовища, потім нагнітається, щоб використовуватися для пересування штовхального елемента 1049 назад до вихідного рівня. Для деяких варіантів здійснення пружний матеріал 1049 штовхального елемента 1049 може діяти так, щоб пересувати штовхальний елемент 1049 назад до вихідного рівня. Після випускання текучого середовища з опори об'єкта, як показано на Фіг. 7 і 10, текуче середовище буде надходити в акумулятор 633 енергії. Акумулятор 633 енергії може постачати додаткову енергію до текучого середовища. Потім, якщо текуче середовище випускається з акумулятора 633 енергії, воно може мати більш стійку потужність для запуску гідро- або пневмообладнання. Слід мати на увазі, що для деяких варіантів здійснення акумулятор 633 енергії використовується для акумулювання енергії, що надходить із пристрою передавання тиску, а потім для забезпечення стійкої енергії для гідро- або пневмообладнання. Як варіант, як показано на Фіг. 9 і 11, якщо акумулятор енергії не використовується, текуче середовище буде безпосередньо надходити до гідро- або пневмообладнання, для надання йому ходу. Знову див. Фіг. 1,9, 10 і 11. Текуче середовище надходить до гідро- або пневмообладнання 731, 732, 733, 931, 932, 933, щоб використовувати гідравлічне зусилля для одержання механічної енергії. Потім текуче середовище буде випускатися з гідро- або пневмообладнання. Потім текуче середовище буде надходити в накопичувач 721 текучого середовища. Потім текуче середовище буде випускатися з накопичувача 721 текучого середовища, щоб почати новий цикл дії. Для деяких варіантів здійснення під час дії, тиск у накопичувачі 721 текучого середовища буде спочатку залишатися постійним, - а потім змушує протікання зворотного потоку до опори 771, 772, 773, 774 об'єкта. У цьому винаході також передбачено більше деталей щодо дії перетворювача 78 енергії. Коли гідро- або пневмообладнання введено в дію для створення механічної енергії, механічна енергія буде рухати механізм 741, 742, 742, 941, 942, 943 як показано на фіг 7, 9, 10 і 11. Потім механізм почне приводити у дію генератор електроенергії для генерування електроенергії. Слід мати на увазі, що для деяких варіантів здійснення пристрій 78 містить гідро- або пневмомеханічний виконавчий механізм і силову передачу. Гідро- або пневмомеханічний 7 UA 109941 C2 5 10 виконавчий механізм може бути гідравлічним циліндром або гідравлічним двигуном. Силові передачі показано на Фіг. 17-21. Електроенергія від генераторів 761, 762, 763 електроенергії буде передаватися в лінії електропередачі, які встановлені паралельно. Електроенергія передається до перетворювача 1974 потужності. У результаті система генерування енергії може починати постачання електроенергією. Слід мати на увазі, що для деяких варіантів здійснення перетворювач 1974 потужності може постачати генеровану електроенергію широкому колу об'єктів на основі паралельних контурів. Як варіант, генерована електроенергія може акумулюватися в акумуляторній батареї. Фахівцеві зрозуміло, що основна ідея винаходу може реалізуватися багатьма різними способами. Цей винахід і варіанти його здійснення, таким чином, не обмежуються описаними вище прикладами, але можуть змінюватися в межах прикладеної формули винаходу. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Система генерування енергії, що містить: щонайменше одну опору об'єкта, яка містить щонайменше один пристрій передавання тиску, який щонайменше містить струминну трубку, випускний і впускний зворотні клапани, розташовані в струминній трубці, щонайменше один перетворювач енергії, що містить гідро- або пневмообладнання, генератор електроенергії й механізм, у якому гідро- або пневмообладнання передає енергію до генератора електроенергії через механізм, причому гідро- або пневмообладнання містить впускний і випускний отвори текучого середовища, щонайменше один накопичувач текучого середовища, щонайменше один перетворювач потужності, електрично з'єднаний з генератором електроенергії, щонайменше один перший трубопровід, з'єднаний із струминною трубкою пристрою передавання тиску і із впускним отвором текучого середовища гідро- або пневмообладнання, щонайменше один другий трубопровід, з'єднаний з випускним отвором гідро- або пневмообладнання і з накопичувачем текучого середовища, щонайменше один третій трубопровід, з'єднаний з накопичувачем текучого середовища і із струминною трубкою пристрою передавання тиску, і щонайменше один акумулятор енергії, розташований між опорою об'єкта й гідро- або пневмообладнанням, та обладнаний впускним й випускним отворами текучого середовища, причому впускний отвір текучого середовища акумулятора енергії з'єднаний з першим трубопроводом, а випускний отвір текучого середовища акумулятора енергії з'єднаний з першим трубопроводом, при цьому акумулятор енергії містить щонайменше один бак текучого середовища, що містить газову ділянку, трубку газової ділянки, ділянку текучого середовища і кришку бака, при цьому трубка газової ділянки містить газовий клапан і прикріплена до газової ділянки, кришка бака містить отвір кришки й першу ділянку кульок, отвір кришки містить внутрішню бічну стінку, при цьому перша ділянка кульок містить велику кількість перших кульок та прикріплена до отвору кришки, щонайменше один поршневий елемент, який містить верхній елемент, елемент корпуса поршня й елемент головки, причому верхній елемент розташований над кришкою бака, причому елемент корпуса поршня проникає крізь отвір кришки, елемент головки містить другу ділянку кульок і корпус головки, при цьому друга ділянка кульок містить велику кількість других кульок, а корпус головки містить зовнішню бічну стінку й щонайменше один прохід, причому друга ділянка кульок прикріплена до зовнішньої бічної стінки, а частина поршневого елемента розташована в баку текучого середовища; і щонайменше один пружинний елемент, прикріплений до поршневого елемента та розташований у баку текучого середовища, причому впускний й випускний отвори текучого середовища приєднані до ділянки текучого середовища. 2. Система генерування енергії за п. 1, яка відрізняється тим, що опору об'єкта виконано у вигляді виливка, при цьому пристрій передавання тиску розташований на верхній поверхні виливка. 3. Система генерування енергії за п. 1, яка відрізняється тим, що гідро- або пневмообладнання є гідро- або пневмоциліндром. 4. Система генерування енергії за п. 1, яка відрізняється тим, що гідро- або пневмообладнання є гідро- або пневмодвигуном. 5. Система генерування енергії за п. 1, яка відрізняється тим, що механізм передавальний є пасовим приводом. 6. Система генерування енергії за п. 1, яка відрізняється тим, що механізм передавальний є ланцюговим приводом. 7. Система генерування енергії за п. 1, яка відрізняється тим, що механізм передавальний є трибовим приводом. 8 UA 109941 C2 5 10 15 20 25 8. Система генерування енергії за п. 1, яка відрізняється тим, що механізм передавальний є корбово-гонковим механізмом. 9. Система генерування енергії за п. 1, яка відрізняється тим, що механізм передавальний є механізмом рейкової передачі. 10. Система генерування енергії, що містить: щонайменше одну опору об'єкта, яка містить щонайменше один пристрій передавання тиску, який щонайменше містить струминну трубку, випускний і впускний зворотні клапани, розташовані в струминній трубці, щонайменше один перетворювач енергії, що містить гідро- або пневмообладнання, генератор електроенергії й механізм, у якому гідро- або пневмообладнання передає енергію до генератора електроенергії через механізм, причому гідро- або пневмообладнання містить впускний й випускний отвори текучого середовища, щонайменше один накопичувач текучого середовища, щонайменше один перетворювач потужності, електрично з'єднаний з генератором електроенергії, щонайменше один перший трубопровід, з'єднаний із струминною трубкою пристрою передавання тиску і із впускним отвором текучого середовища гідро- або пневмообладнання, щонайменше один другий трубопровід, з'єднаний з випускним отвором гідро- або пневмообладнання, і з накопичувачем текучого середовища, щонайменше один третій трубопровід, з'єднаний з накопичувачем текучого середовища і зі струминною трубкою пристрою передавання тиску; причому пристрій передавання тиску додатково містить контактний елемент, елемент камери, штовхальний елемент, причому штовхальний елемент з'єднаний з контактним елементом і трубкою текучого середовища та розташований в елементі камери, а контактний елемент містить прохід і газовідвідний елемент, розташований у проході. 11. Система генерування енергії за п. 10, яка відрізняється тим, що елемент камери містить головний корпус, камеру й кришку, при цьому штовхальний елемент розташований у камері, причому кришка містить отвір, а контактний елемент виступає в область, яка знаходиться над отвором. 12. Система генерування енергії за п. 11, яка відрізняється тим, що камера є вакуумною. 9 UA 109941 C2 10 UA 109941 C2 11 UA 109941 C2 12 UA 109941 C2 13 UA 109941 C2 14 UA 109941 C2 15 UA 109941 C2 16 UA 109941 C2 17 UA 109941 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
