F03B 13/10 — гідроагрегати з електричними генераторами або двигунами, занурені у воду

Номер патенту: 121431

Опубліковано: 11.12.2017

Автори: Осадчий Борис Маркович, Гаража Віктор Миколайович

МПК: F03B 13/10

Мітки: енергії, електричної, отримання, спосіб

Формула / Реферат:

Спосіб отримання електричної енергії, який полягає у використанні потенціальної та кінетичної енергії води для обертання турбіни, яка кінематично пов'язана з електрогенератором, турбіну монтують у відвідному каналі руху води, паралельному основному, відвідний канал обладнують вхідною заслінкою для припинення подачі води на гідротурбіну за критично низьких швидкості та тиску води в основному каналі, причому використовують енергію оборотної...

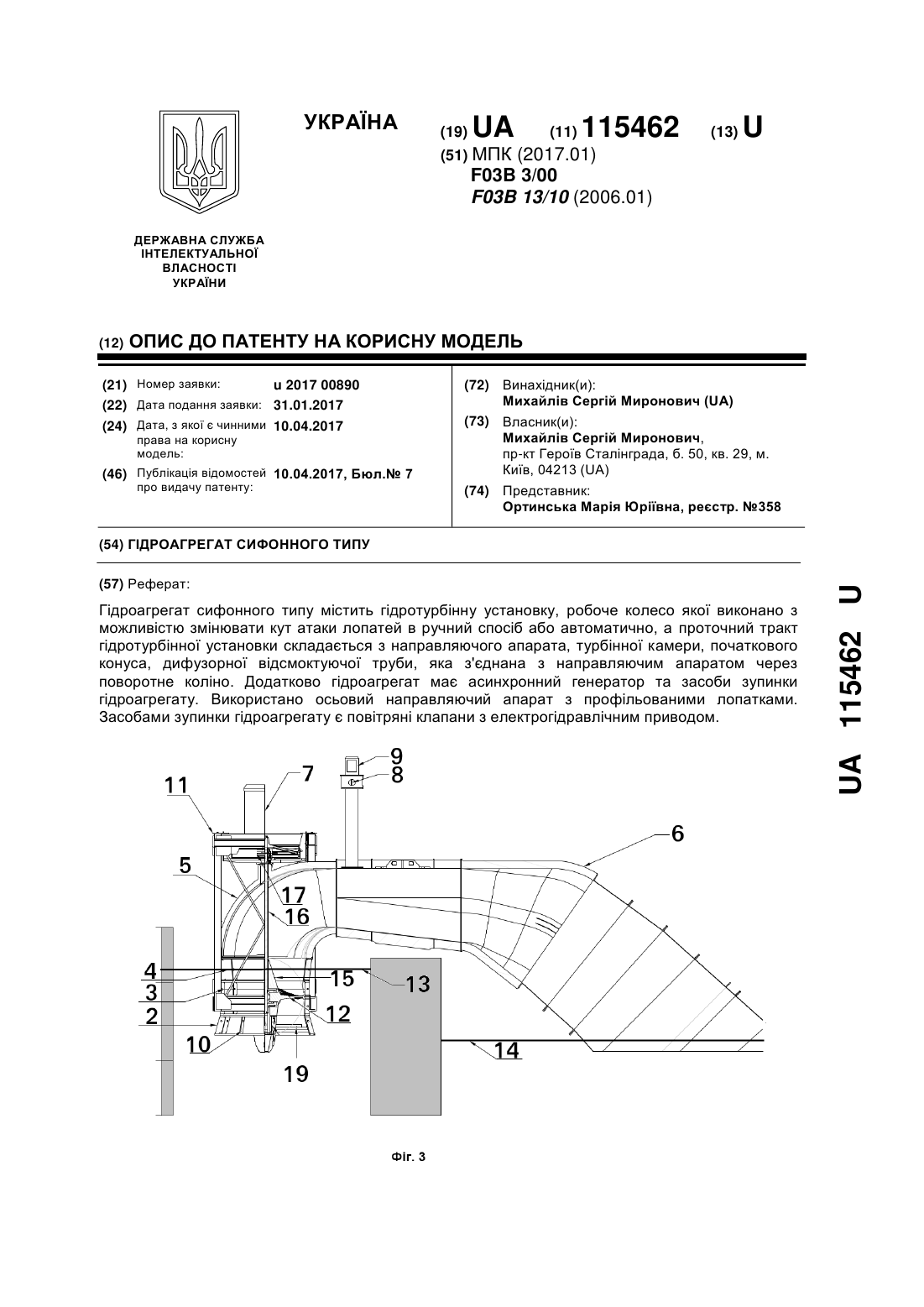

Номер патенту: 115462

Опубліковано: 10.04.2017

Автор: Михайлів Сергій Миронович

МПК: F03B 3/00, F03B 13/10

Мітки: сифонного, гідроагрегат, типу

Формула / Реферат:

1. Гідроагрегат сифонного типу, що містить: гідротурбінну установку, робоче колесо якої виконано з можливістю змінювати кут атаки лопатей в ручний спосіб або автоматично, а проточний тракт гідротурбінної установки складається з направляючого апарата, турбінної камери, початкового конуса, дифузорної відсмоктуючої труби, яка з'єднана з направляючим апаратом через поворотне коліно; асинхронний генератор та засоби зупинки гідроагрегату, який...

Номер патенту: 113757

Опубліковано: 10.03.2017

Автор: Починок Микола Терентійович

МПК: F03B 13/10, E02B 9/00, F03B 17/06 ...

Мітки: гес, безгребельної, агрегат

Формула / Реферат:

1. Агрегат безгребельної ГЕС, що складається з горизонтальної рами, двох вертикальних валів, з насадженими на них по дві зірочки, обхоплені двома нескінченними ланцюгами, та несучих робочих лопатей, який відрізняється тим, що ланцюги сконструйовані безшарнірними і складаються з двох типів ланок: контактної ланки із зубом зачеплення, порожнистої стулки, у яку вводяться осі лопатей і вушок, до яких наглухо кріпляться з'єднуючі ланки; у верхній...

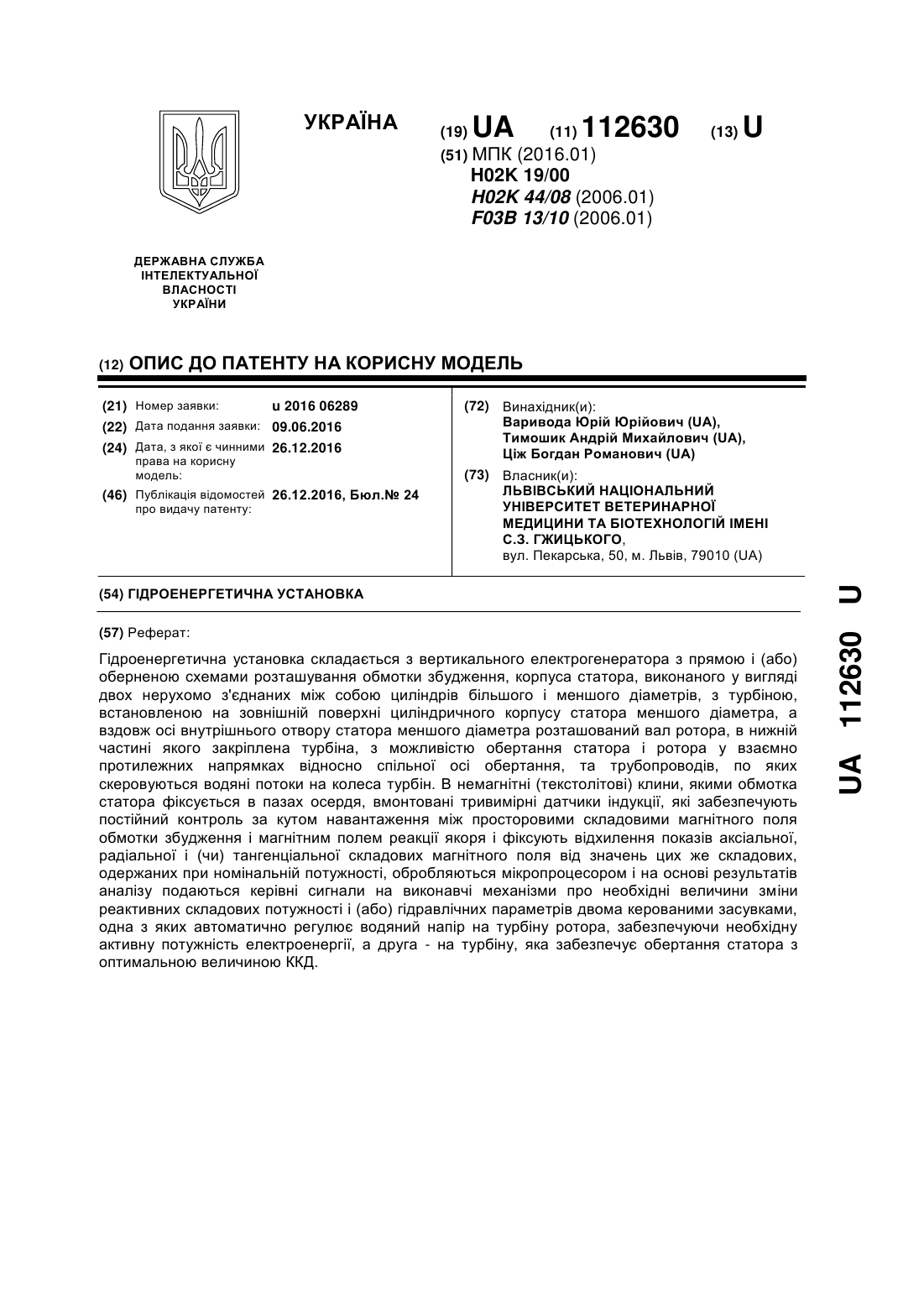

Номер патенту: 112630

Опубліковано: 26.12.2016

Автори: Варивода Юрій Юрійович, Тимошик Андрій Михайлович, Ціж Богдан Романович

МПК: H02K 19/00, H02K 44/08, F03B 13/10 ...

Мітки: установка, гідроенергетична

Формула / Реферат:

Гідроенергетична установка, що складається з вертикального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статора, виконаного у вигляді двох нерухомо з'єднаних між собою циліндрів більшого і меншого діаметрів, з турбіною, встановленою на зовнішній поверхні циліндричного корпусу статора меншого діаметра, а вздовж осі внутрішнього отвору статора меншого діаметра розташований вал ротора, в нижній...

Номер патенту: 112393

Опубліковано: 25.08.2016

Автори: Акішин Дмитро Іванович, Кривчиков Віктор Іванович

МПК: E02B 9/08, F03B 13/10, F03B 17/06 ...

Мітки: безгребельна, гідроелектростанція

Формула / Реферат:

Безгребельна гідроелектростанція, корпус якої містить опорну кільцеву доріжку, на яку спирається лопатеве колесо з вертикальною віссю обертання і поворотними лопатями, опору веденої зірочки ланцюгової передачі, дифузори для формування потоку води, яка проходить через лопатеве колесо, ємність з регульованим об'ємом повітря і якірні пристрої, яка відрізняється тим, що частина корпусу гідроелектростанції, у якій розміщується лопатеве колесо,...

Номер патенту: 105067

Опубліковано: 10.03.2016

Автори: Галецький Анатолій Юрійович, Галецький Тарас Юрійович, Галецький Антон Анатолійович

МПК: F03B 13/26, F03B 13/10, F03B 1/04 ...

Мітки: плинних, середовищ, перетворення, система, енергії

Формула / Реферат:

1. Система перетворення енергії плинних середовищ, що включає тіло обертання, встановлене в корпусі з дифузором і конфузором, принаймні один передавальний елемент у вигляді вала і фундаментний блок, яка відрізняється тим, що тіло обертання складається із зовнішньої і внутрішньої обичайок, жорстко з'єднаних лопатями парусного типу.2. Система за п. 1, яка відрізняється тим, що вал тіла обертання поєднаний з вхідним валом...

Номер патенту: 104684

Опубліковано: 10.02.2016

Автори: Кривчиков Віктор Іванович, Акішин Дмитро Іванович

МПК: E02B 9/08, F03B 13/10, F03B 17/06 ...

Мітки: гідроелектростанція, безгребельна

Формула / Реферат:

Безгребельна гідроелектростанція, корпус якої містить опорну кільцеву доріжку, на яку спирається лопатеве колесо з вертикальною віссю обертання і поворотними лопатями, опору веденої зірочки ланцюгової передачі, дифузори для формування потоку води, яка проходить через лопатеве колесо, ємність з регульованим об'ємом повітря і якірні пристрої, яка відрізняється тим, що частина корпусу гідроелектростанції, у якій розміщується лопатеве колесо,...

Номер патенту: 103531

Опубліковано: 25.12.2015

Автори: Мадатов Артем Валерійович, Ткаченко Максим Ігоревич

МПК: F03B 3/12, F03B 13/10, F03B 17/06 ...

Мітки: рідини, турбогенератор, рухається, енергію, перетворення, електричну, енергії

Формула / Реферат:

1. Турбогенератор для перетворення енергії рідини, що рухається, в електричну енергію, що містить статор з обмотками, розміщений усередині нього ротор з постійними магнітами та вузол обертання, на якому змонтований ротор, причому ротор являє собою набір лопатей, одним кінцем жорстко закріплених на зовнішньому ободі, а іншим кінцем - на внутрішньому ободі, що утворює корпус вузла обертання, який відрізняється тим, що кожна лопать містить...

Номер патенту: 101540

Опубліковано: 25.09.2015

Автор: Німець Павло Васильович

МПК: F03B 13/10, F03B 17/04, F03D 1/00 ...

Мітки: ним, механічну, потоку, енергії, двигун, універсальний, кінетичної, перетворення

Формула / Реферат:

Універсальний двигун, що містить генератор, два радіально розташованих конфузори, зовнішню оболонку, дифузор, камери примусового розрідження повітря, в яких встановлено витяжні пристрої, який відрізняється тим, що містить примножувач повітря, який складається із сопла в вигляді кільця з щілинним ежектором повітря та пристрій для створення потоку повітря, універсальний ротор Оніпка, механічно зв'язаний з генератором, аеродинамічний конус...

Номер патенту: 109648

Опубліковано: 25.09.2015

Автори: Галецький Анатолій Юрійович, Галецький Тарас Юрійович, Галецький Антон Анатолійович

МПК: F03B 13/10, F03B 17/06, F03D 1/02 ...

Мітки: енергії, плинних, система, середовищ, перетворення

Формула / Реферат:

1. Система перетворення енергії плинних середовищ, що включає тіло обертання, встановлене в корпусі з дифузором і конфузором, принаймні один передавальний елемент у вигляді вала і фундаментний блок, яка відрізняється тим, що тіло обертання складається з двох або більше послідовно розташованих коліс, що протилежно обертаються, із зовнішньою і внутрішньою обичайками, жорстко з'єднаними лопатями парусного типу, при цьому парні колеса...

Номер патенту: 106520

Опубліковано: 10.09.2014

Автори: Шупик Микола Васильович, Коцюба Василь Степанович, Пивовар Володимир Іванович, Ларіна Ольга Іванівна

МПК: F03B 13/10

Мітки: підводна, гідроелектростанція

Формула / Реферат:

1. Підводна гідроелектростанція, яка містить корпус, розділений на відсіки, з конфузором, за більшим перерізом якого всередині корпусу послідовно розташовані гідропривід з валом і електрогенератор, оснащений герметичним водостійким електророз'ємом з електрокабелем, ротор електрогенератора з'єднаний з валом гідроприводу, причому циліндричної форми відсік корпусу, де розміщений гідропривід, виконаний з вікнами, а хвостовий відсік корпусу, в...

Номер патенту: 91379

Опубліковано: 10.07.2014

Автор: РЕМІЗОВ ПАВЛО ПАВЛОВИЧ

МПК: F03B 13/10, F03B 3/04, F03B 13/08 ...

Мітки: пристрій, енергетичний, каскад-3

Формула / Реферат:

Енергетичний пристрій, який встановлюють на поворотній опорі або стаціонарно на підтримуючій платформі, та який має каркас, причому каркас містить конфузор та дифузор та обтічник між ними, горизонтальну турбіну, що встановлено у обтічнику усередині пристрою, яка механічно зв'язана із гідронасосом та через нього - із гідромотором з генератором або будь-яким іншим засобом, придатним для того, щоб до нього було підключено турбіну; причому...

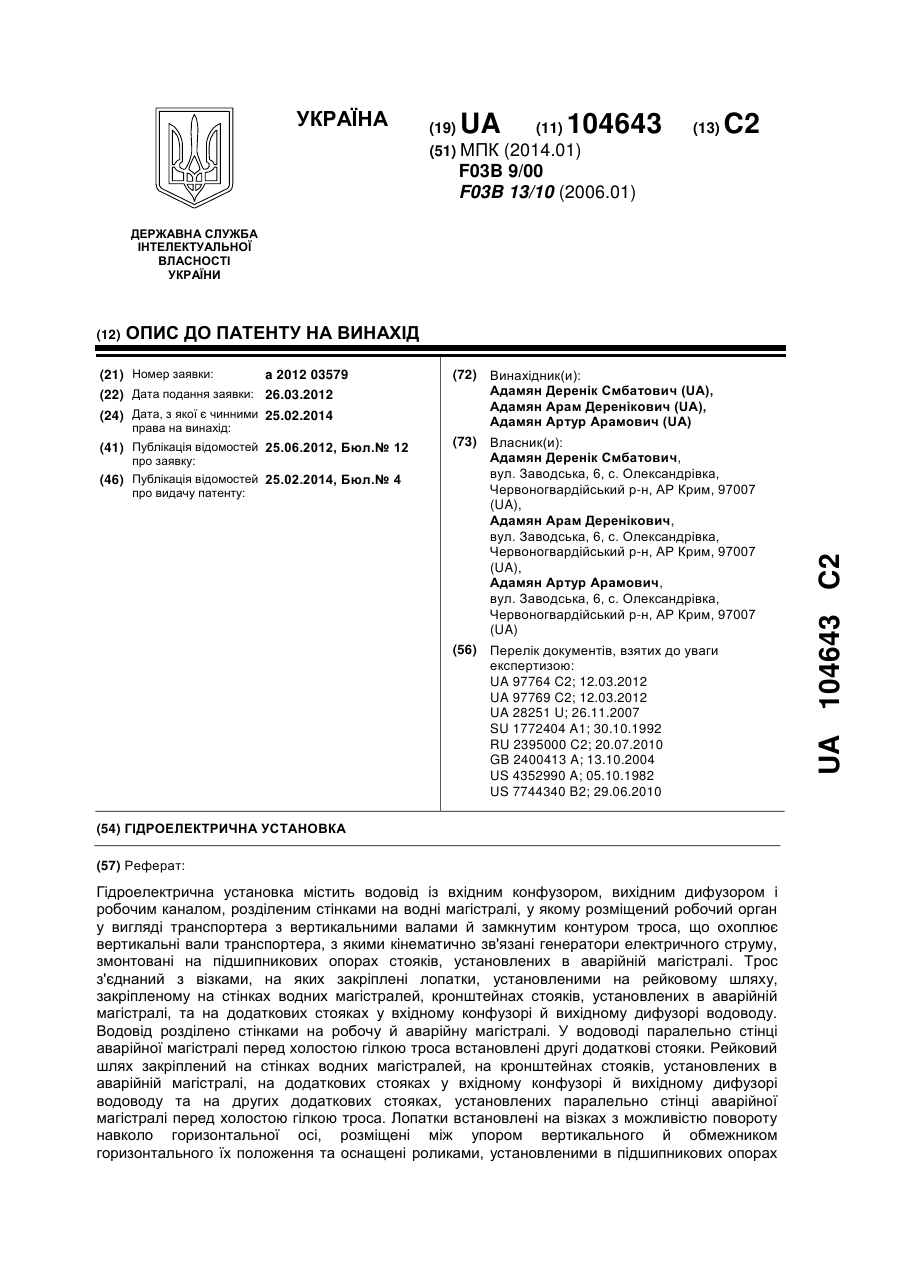

Номер патенту: 104643

Опубліковано: 25.02.2014

Автори: Адамян Деренік Смбатович, Адамян Арам Деренікович, Адамян Артур Арамович

МПК: F03B 9/00, F03B 13/10

Мітки: гідроелектрична, установка

Формула / Реферат:

1 Гідроелектрична установка, що містить водовід із вхідним конфузором, вихідним дифузором і робочим каналом, розділеним стінками на водні магістралі, у якому розміщений робочий орган у вигляді транспортера з вертикальними валами й замкнутим контуром троса, що охоплює вертикальні вали транспортера, з якими кінематично зв'язані генератори електричного струму, змонтовані на підшипникових опорах стояків, установлених в аварійній магістралі, при...

Номер патенту: 104072

Опубліковано: 25.12.2013

Автори: Акішин Дмитро Іванович, Кривчиков Віктор Іванович

МПК: F03B 17/06, F03B 13/10

Мітки: безгребельна, гідроелектростанція

Формула / Реферат:

1. Безгребельна гідроелектростанція, яка містить вертикальний корпус, встановлений на опорі, лопатеве колесо з поворотними лопатями, розташоване горизонтально і зв'язано кінематично з електрогенератором, яка відрізняється тим, що безгребельна гідроелектростанція містить корпус, центральна вертикальна частина якого виконана у вигляді порожнистого герметичного циліндра, що заповнюється в міру необхідності водою або повітрям, а горизонтальна...

Номер патенту: 75165

Опубліковано: 26.11.2012

Автори: Чохань Марія Іванівна, Ціж Богдан Романович, Тимошик Андрій Михайлович

МПК: F03B 13/10, F03B 17/00

Мітки: установка, гідроенергетична, горизонтальна

Формула / Реферат:

Горизонтальна гідроенергетична установка, що складається з горизонтального електрогенератора з прямою і (або) оберненою схемами розташування обмотки збудження, корпуса статора, виконаного у вигляді циліндричної труби, закритої з обох боків водозахисними щитами з осьовими підшипниками, внутрішні кільця яких запресовані на валу ротора, а зовнішні - запресовані у водозахисні щити, а також вала ротора, встановленого на зовнішніх кільцях опорних...

Номер патенту: 99957

Опубліковано: 25.10.2012

Автори: Уерл Майкл Дж., Прес Уолтер М.

МПК: F03B 13/16, F03B 13/22, F03B 13/10 ...

Мітки: ежекторами, гідротурбіни, змішувачами

Формула / Реферат:

1. Турбінна система для відбору енергії у води, що рухається відносно турбінної системи в напрямку течії набігаючого потоку, яка має вхідний кінець, виконаний з можливістю направляння в напрямку течії набігаючого потоку, і вихідний кінець, протилежний вхідному кінцю, причому вода має нерівномірний розподіл швидкості течії на вхідному кінці турбінної системи, при цьому турбінна система містить вузол ротора, який має осьову симетрію відносно...

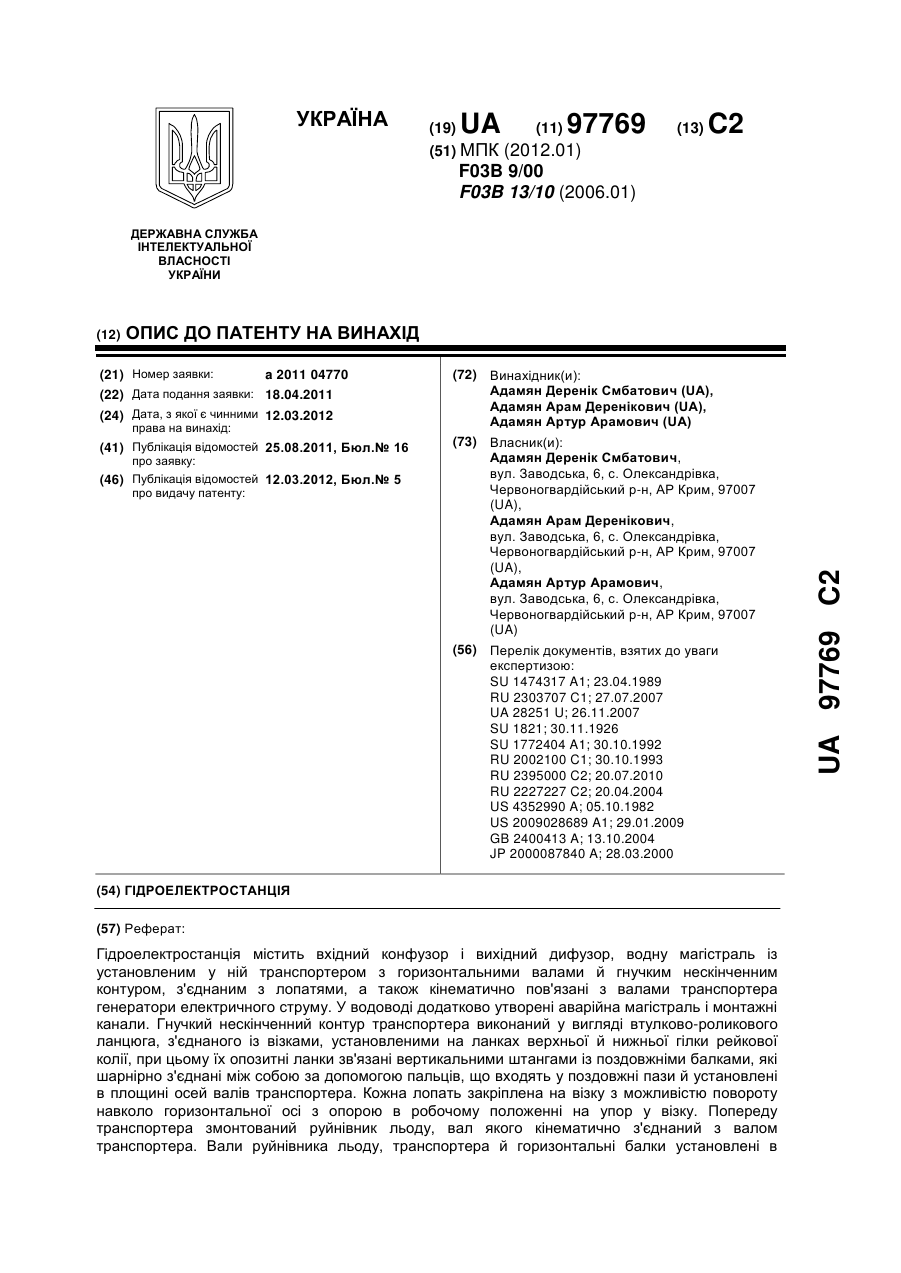

Номер патенту: 97769

Опубліковано: 12.03.2012

Автори: Адамян Деренік Смбатович, Адамян Арам Деренікович, Адамян Артур Арамович

МПК: F03B 13/10, F03B 9/00

Мітки: гідроелектростанція

Формула / Реферат:

1 Гідроелектростанція, що містить вхідний конфузор і вихідний дифузор, водну магістраль із установленим у ній транспортером з горизонтальними валами й гнучким нескінченним контуром, з'єднаним з лопатями, а також кінематично пов'язані з валами транспортера генератори електричного струму, яка відрізняється тим, що у водоводі додатково утворені аварійна магістраль і монтажні канали, гнучкий нескінченний контур транспортера виконаний у вигляді...

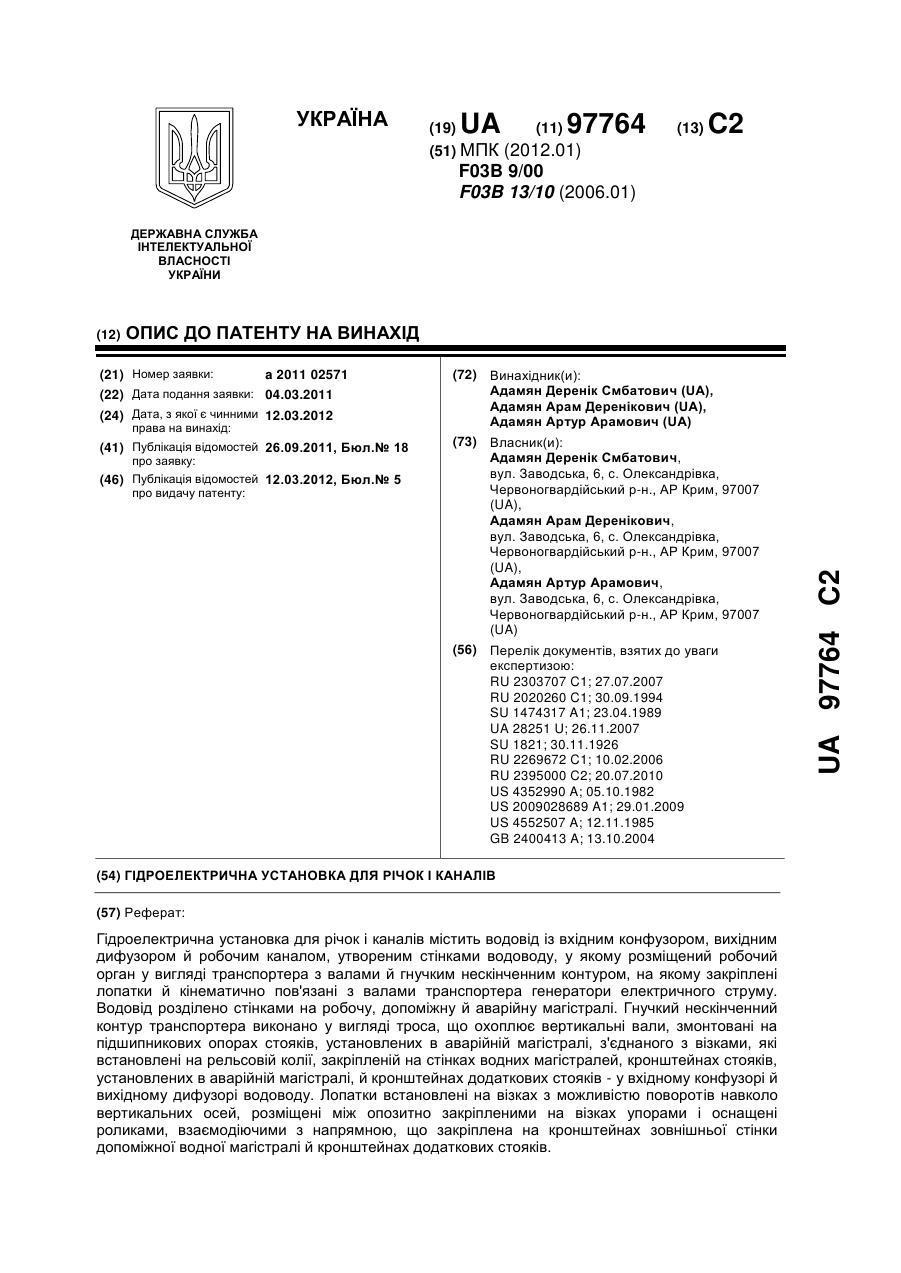

Номер патенту: 97764

Опубліковано: 12.03.2012

Автори: Адамян Артур Арамович, Адамян Деренік Смбатович, Адамян Арам Деренікович

МПК: F03B 13/10, F03B 9/00

Мітки: установка, річок, каналів, гідроелектрична

Формула / Реферат:

1. Гідроелектрична установка для річок і каналів, що містить водовід із вхідним конфузором, вихідним дифузором й робочим каналом, утвореним стінками водоводу, у якому розміщений робочий орган у вигляді транспортера з валами й гнучким нескінченним контуром, на якому закріплені лопатки й кінематично пов'язані з валами транспортера генератори електричного струму, яка відрізняється тим, що водовід розділено стінками на робочу, допоміжну й...

Номер патенту: 95178

Опубліковано: 11.07.2011

Автор: Карбівник Ярослав Володимирович

МПК: F03B 13/06, F03B 3/10, F03B 13/10 ...

Мітки: гідроакумулюючої, електростанції, обладнання

Формула / Реферат:

Обладнання гідроакумулюючої електростанції, що містить верхнє і нижнє водосховища, сполучені трубопроводом з запірним органом, встановлений у водяній камері нижнього водосховища осьовий зворотний насос з конічною насадкою і дифузором перед робочим колесом, змонтованими з можливістю їх заміщення чистим "на просвіт" фрагментом трубопроводу засобом їх зворотного переміщення, і осьовий насос верхнього водосховища з робочим колесом на...

Номер патенту: 93184

Опубліковано: 25.01.2011

Автори: Омельченко Володимир Андрійович, Кударевко Богдан Миронович, Кударевко Мирон Володимирович

МПК: F03B 13/12, F03B 13/10, F03B 3/04 ...

Мітки: гідротурбіна, кударевка

Формула / Реферат:

1. Гідротурбіна, що містить робоче колесо з валом, встановленим на підшипниках у співвісному з ним прямоточному корпусі, і напрямний апарат у вигляді під'єднаної до корпусу труби з розтрубом на вхідному кінці, причому напрямний апарат на внутрішніх поверхнях розтрубу і труби має сформовані по гвинтових лініях ребра, які утворюють у розтрубі багатозахідну конусоподібну спіраль, що переходить у трубі в багатозахідну циліндричну спіраль, а...

Номер патенту: 56125

Опубліковано: 10.01.2011

Автори: Клименко Алексій Алексійович, Коваленко Віталій Володимирович, Волков Олександр Борисович

МПК: F03B 13/10, E02B 9/00

Мітки: скиду, кар'єрної, води, видобутку, родовищ, осушенні, застосування, копалин, корисних, підземної, електроенергії

Формула / Реферат:

Застосування скиду кар'єрної і підземної води при осушенні родовищ корисних копалин як засобу видобутку електроенергії за допомогою гідроагрегатів малих та мікроГЕС.

Номер патенту: 89555

Опубліковано: 10.02.2010

Автор: Карбівник Ярослав Володимирович

МПК: F03B 3/10, F03B 13/10, F03B 3/04 ...

Мітки: осьовий, насос, зворотний

Формула / Реферат:

Осьовий зворотний насос, що містить трубопровід, з'єднуючий нижній і верхній б'єфи рівнів води ГАЕС, проточну частину з розташованим співвісно до неї робочим колесом з радіальними лопатями на приводному валу електричної машини з підшипниками і ущільненнями, і встановлену за робочим колесом в проточній частині конічну насадку, орієнтовану вершиною зрізаного конуса до основи співвісного дифузора, який відрізняється тим, що електрична машина...

Номер патенту: 86238

Опубліковано: 10.04.2009

Автори: Хоуп Раймонд Ліндсей, Кітінг Кармен Патрісія, Кемпбелл Гарі Джеймс, Крюгер Мелісса Луїс, Перрі Майкл Девід, Гілмор Дункан Бартлетт

МПК: F03B 13/26, F03B 13/12, F03B 13/10 ...

Мітки: підводного, електроенергії, система, генерування

Формула / Реферат:

1. Система генерування електроенергії, яка включає принаймні одну безперервну напрямну, розташовану в основному у площині, множину кареток, що є рухомими навколо вищезазначеної напрямної, множину профілів, де кожен профіль приєднаний до каретки, причому вищезазначені профілі пристосовані для забезпечення руху каретки навколо напрямної під дією водної течії, що рухається у напрямку, в основному перпендикулярному площині, і механізм відбору...

Номер патенту: 83456

Опубліковано: 10.07.2008

Автори: Боровлев Віталій Олексійович, Боровлев Євгеній Віталійович

МПК: F03B 13/10, H02K 7/18, H02J 11/00 ...

Мітки: автономна, електростанція, гідрогенераторна, аггес

Формула / Реферат:

Автономна гідрогенераторна електростанція, яка складається з блоків підпору, системи захвата і подачі води на турбіну, динамічно зв'язаної з електрогенератором, яка відрізняється тим, що електрогенератор установлено в вертикальному положенні, корпус ротора виконано в вигляді труби, на яку намотана якірна обмотка, в верхній частині ротора розміщена турбіна, яка прикріплена до внутрішніх стінок ротора, система захвата і подачі води складається...

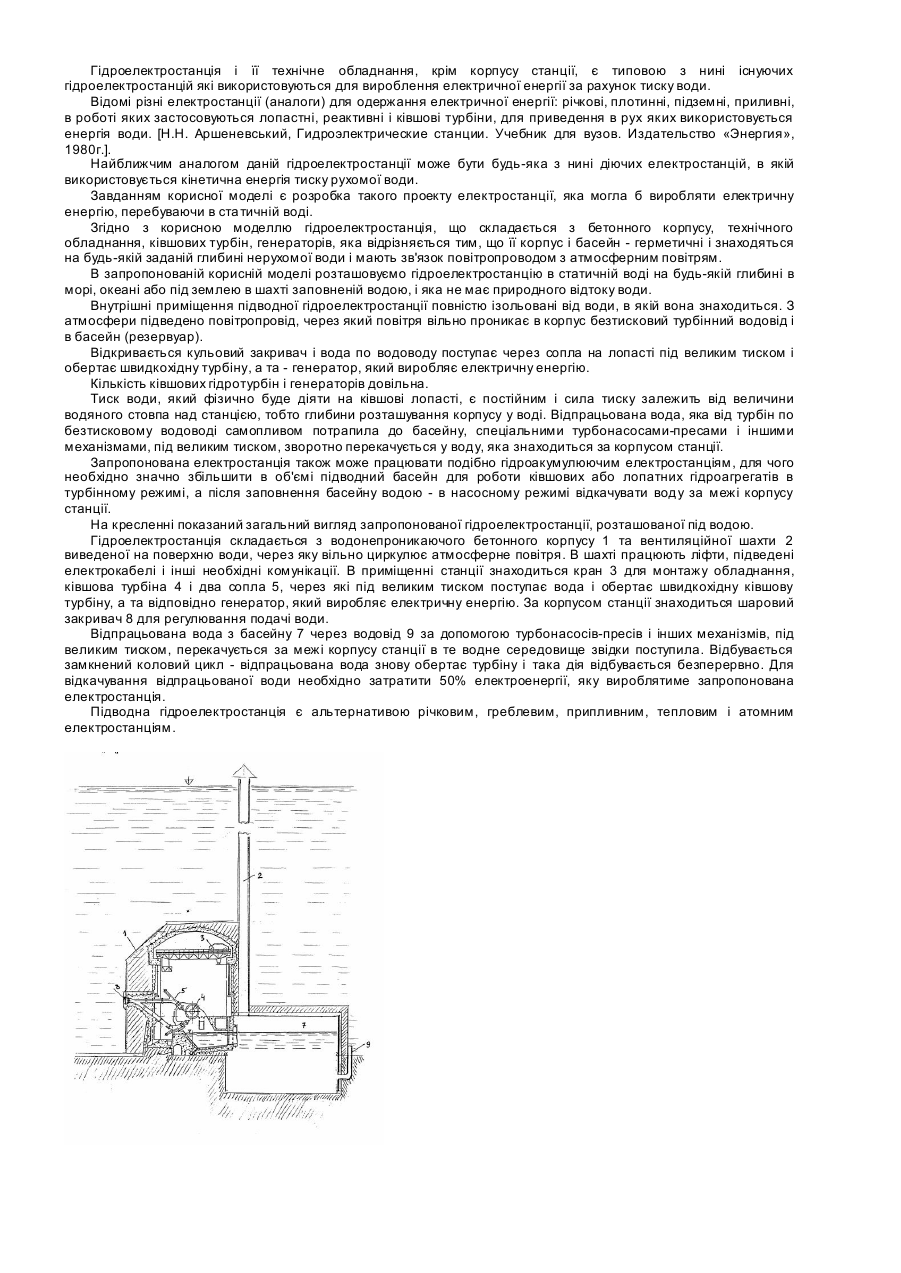

Номер патенту: 23002

Опубліковано: 10.05.2007

Автор: Кундель Микола Григорович

МПК: F03B 13/10

Мітки: підводна, води, гідроелектростанція, статичний

Формула / Реферат:

Підводна гідроелектростанція в статичній воді, що містить бетонний корпус, технічне обладнання, ківшові турбіни, генератори, яка відрізняється тим, що її корпус і басейн герметичні і розташовані на будь-якій заданій глибині нерухомої води і з'єднані повітропроводом з атмосферним повітрям.

Номер патенту: 22583

Опубліковано: 25.04.2007

Автори: Кравченко Володимир Петрович, Бончев Геннадій Степанович

МПК: F03B 13/10

Мітки: ерліфтний, гравітаційний, гідроагрегат

Формула / Реферат:

1. Ерліфтний гравітаційний гідроагрегат, що містить напірну і піднімальну (ерліфтну) труби, робочий орган, компресор, пристрої, що подають повітря, який відрізняється тим, що в напірній трубі для добору потужності робочим органом гідроагрегат виконаний за принципом "труба в трубі", у якому зовнішня труба виконана внизу з глухим дном, а вгорі з'єднана через патрубок з атмосферою, є підйомною (ерліфтною) трубою, причому внутрішня...

Номер патенту: 17954

Опубліковано: 16.10.2006

Автор: Калінін Василь Микитович

МПК: F03B 17/06, F03B 13/10

Мітки: гідродвигун

Формула / Реферат:

Гідродвигун, що містить вертикальний вал з поворотними складеними лопатями, які східчасто відкриваються, взаємодіючи з проточною водою з можливістю позмінного утворення щита в робочій зоні і каналу (ґрат) у зоні холостого ходу, який відрізняється тим, що кожна лопать виконана у вигляді жалюзі з поворотними щодо вертикальних осей стулками, що утворюють щит у робочій зоні і канал (ґрати) у зоні холостого ходу.

Номер патенту: 76872

Опубліковано: 15.09.2006

Автори: Потетенко Олег Васильович, Ковальов Станіслав Михайлович

МПК: F03B 13/06, F03B 13/10, F03B 13/08, F03B 13/16 ...

Мітки: прямотечійний, здвоєний, гідроагрегат

Формула / Реферат:

Здвоєний прямотечійний гідроагрегат з робочими колесами гідротурбіни чи насоса-турбіни діагонального або осьового типу, який відрізняється тим, що він складається з двох турбін-генераторів, розташованих в одному водоводі послідовно один за одним, об'єднаних єдиною системою регулювання з потрійною комбінаторною залежністю між відкриванням спільного для двох турбін-генераторів напрямного апарата і кутами розвороту лопатей робочих коліс.

Номер патенту: 76445

Опубліковано: 15.08.2006

Автор: Ліндберг Бьорн

МПК: F03B 17/06, F03B 13/10, F03B 13/12 ...

Мітки: генерування, система, енергії

Формула / Реферат:

1. Система (1) генерування енергії, у першу чергу із використанням морських течій, яка містить обертове тіло (4), що містить всередині плинне середовище (19) і має передню вхідну сторону (2) та задню вихідну сторону (3) і принаймні один передавальний елемент (6), який поєднує вхідну сторону (2) з генератором (5), при цьому вказане обертове тіло має конічну та/або увігнуту частину, що простягається в бік вихідної частини, а також - конічну або...

Номер патенту: 12666

Опубліковано: 15.02.2006

Автор: Дерикорчма Олександр Миколайович

МПК: E03B 3/00, F03B 13/10

Мітки: модуль, гідроенергетичний

Формула / Реферат:

Гідроенергетичний модуль, що включає проточний корпус з послідовно розташованими вхідним, турбінним і вихідним відсіками, турбінне колесо з вихідним валом, встановлене в турбінному відсіку, який відрізняється тим, що додатково містить криволінійний конфузор, установлений на вхідному відсіку корпуса, вихід якого з'єднаний з проточною частиною турбінного відсіку корпуса, при цьому подовжня вісь криволінійного дифузора в місці з'єднання...

Номер патенту: 73636

Опубліковано: 15.08.2005

Автор: Шевченко Віктор Григорович

МПК: F03B 13/10

Мітки: гідроелектростанція

Формула / Реферат:

1. Гідроелектростанція, що містить гідротехнічну споруду, в якій відкритий зі сторони річки порожнистий півциліндр бетонного корпуса, встановленого на березі річки, перекритий з'єднаною з бетонним корпусом платформою з наскрізним отвором, співвісним з вертикальною віссю обертання наполовину розміщеної в гідротехнічній споруді лопатевої турбіни, кінематично з'єднаної з розміщеним над рівнем річки генератором, яка відрізняється тим, що...

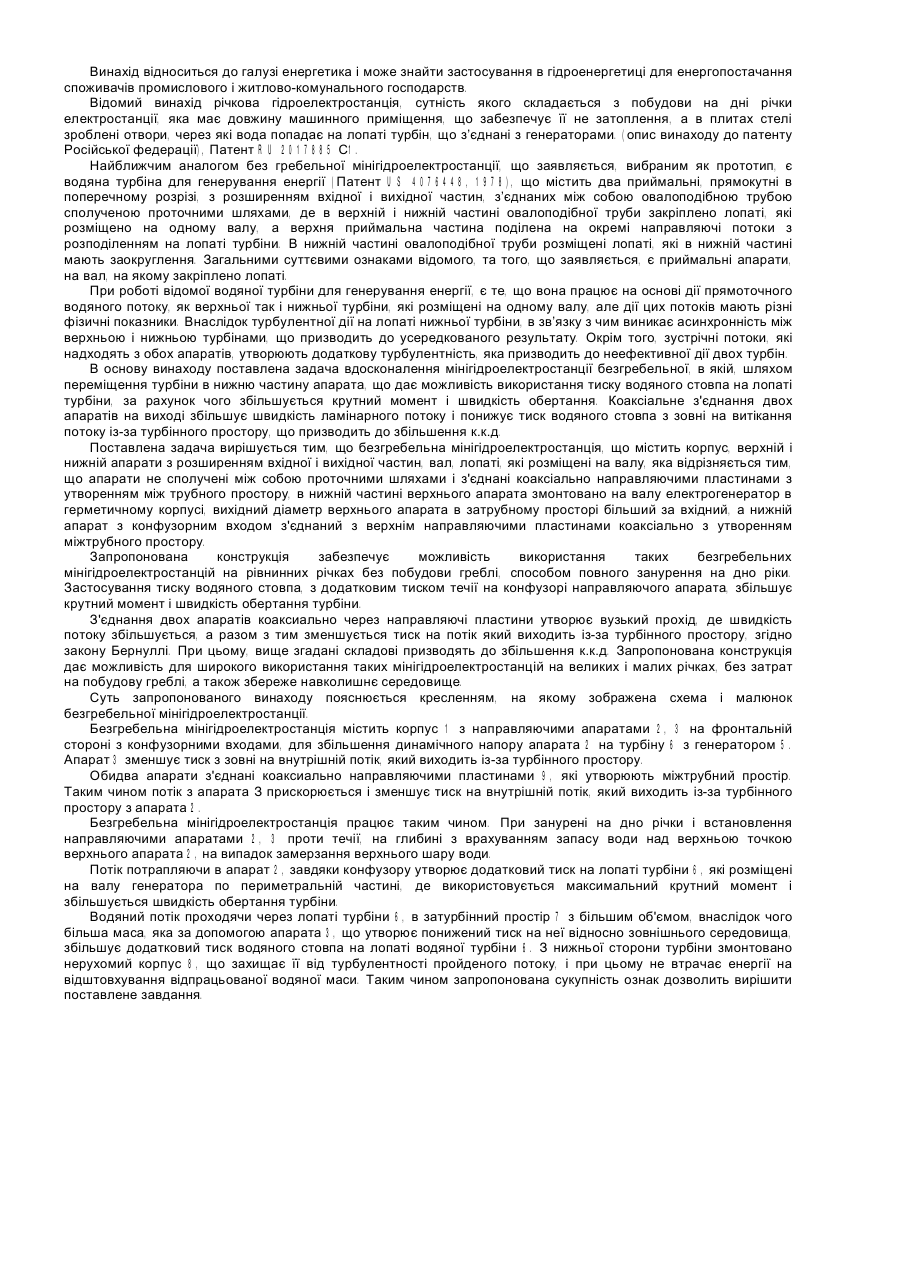

Номер патенту: 72531

Опубліковано: 15.03.2005

Автор: Городецький Олександр Антонович

МПК: F03B 13/10

Мітки: безгребельна, мінігідроелектростанція

Формула / Реферат:

Безгребельна мінігідроелектростанція, що містить корпус, верхній і нижній апарати з розширенням вхідної і вихідної частин, вал, лопати, які розміщені на валу, яка відрізняється тим, що апарати з`єднані коаксіально направляючими пластинами з утворенням міжтрубного простору, в нижній частині верхнього апарата змонтовано на валу генератор в герметичному корпусі, вихідний діаметр верхнього апарата в затрубному просторі більший за вхідний.

Номер патенту: 25340

Опубліковано: 30.10.1998

Автор: Дмитроца Іван Йосипович

МПК: F03B 13/10

Мітки: гідроелектростанція, безгребельна

Формула / Реферат:

1. Бесплотинная гидроэлектростанция, содержащая водяное колесо и электрогенераторы, отличающаяся тем, что водяное колесо установлено горизонтально с подвешенными к нему на шарнирах вертикальными лопастями, на которые поступает ограниченный снизу и ускоренный сужающимися каналами вырезанный у реки поверхностный поток.2. Бесплотинная ГЭС по п.1, отличающаяся тем, что сужающийся канал с одной стороны колеса выполнен криволинейным по...

Номер патенту: 2280

Опубліковано: 26.12.1994

Автор: Бєлік Володимир Іванович

МПК: F03B 13/10

Мітки: в.і.бєліка, гідроагрегат, горизонтальний

Формула / Реферат:

1. Горизонтальный гидроагрегат, содер­жащий лопастную турбину и совмещенный с ней гидрогенератор, имеющий статор с рабочей обмот­кой и внешний ротор с обмоткой возбуждения, отличающийся тем, что, с целью сокращения га­баритов, массы и стройматериалов, внешний ротор выполнен в форме полого цилиндра, на внешней поверхности которого закреплена турбина с лопат­ками, изогнутыми в поперечном направлении, обмотка возбуждения размещена на внутренней...
