Формула / Реферат

1. Спосіб функціонування термінала доступу в мережі множинного доступу, який включає в себе етапи, на яких:

приймають передачу однорангового зв'язку щонайменше з одного термінала доступу по зворотній лінії зв'язку мережі доступу,

приймають команди керування потужністю з мережі і щонайменше з одного термінала доступу, і

регулюють рівень потужності передачі у відповідь на команди керування потужністю.

2. Спосіб за п. 1, який відрізняється тим, що команди керування потужністю з мережі включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, які виникають в мережі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика мережі.

3. Спосіб за п. 1, який відрізняється тим, що термінал доступу включає в себе множину каналів прийому, причому етап, на якому приймають команди керування потужністю, включає в себе підетапи, на яких:

приймають команди керування потужністю з мережі по каналу прийому, настроєному на пряму лінію зв'язку системи, і

приймають команди керування потужністю щонайменше з одного термінала доступу по каналу прийому, настроєному на зворотну лінію зв'язку.

4. Спосіб за п. 3, який відрізняється тим, що команди керування потужністю з мережі включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, які виникають в мережі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика мережі.

5. Спосіб за п. 1, в якому етап, на якому приймають команди керування потужністю, включає в себе підетап, на якому приймають команди керування потужністю щонайменше з одного термінала доступу по зворотній лінії зв'язку.

6. Спосіб за п. 1, в якому етап, на якому приймають команди керування потужністю, включає в себе підетап, на якому приймають команди керування потужністю з мережі по прямій лінії зв'язку мережі.

7. Спосіб функціонування першого мобільного телефону в системі безпровідного зв'язку множинного доступу з кодовим розділенням, який включає етапи, на яких:

приймають передачу однорангового зв'язку щонайменше з одного другого мобільного телефону по зворотній лінії зв'язку системи,

приймають команди керування потужністю з системи і з другого мобільного телефону, і

регулюють рівень потужності передачі першого мобільного телефону у відповідь на команди керування потужністю.

8. Спосіб за п. 7, який відрізняється тим, що команди керування потужністю з системи включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, виникаючі в системі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика системи.

9. Спосіб за п. 7, який відрізняється тим, що перший мобільний телефон включає в себе множину каналів прийому, причому етап, на якому приймають команди керування потужністю, включає в себе підетапи, на яких:

приймають команди керування потужністю з системи по каналу прийому, настроєному на пряму лінію зв'язку системи, і

приймають команди керування потужністю щонайменше з одного другого мобільного телефону по каналу прийому, настроєному на зворотну лінію зв'язку.

10. Спосіб за п. 9, який відрізняється тим, що команди керування потужністю з системи включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, виникаючі в системі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика системи.

11. Спосіб за п. 7, в якому етап, на якому приймають команди керування потужністю, включає в себе підетап, на якому приймають команди керування потужністю щонайменше з одного другого мобільного телефону по зворотній лінії зв'язку.

12. Спосіб за п. 7, в якому етап, на якому приймають команди керування потужністю, включає в себе підетап, на якому приймають команди керування потужністю з системи по прямій лінії зв'язку системи.

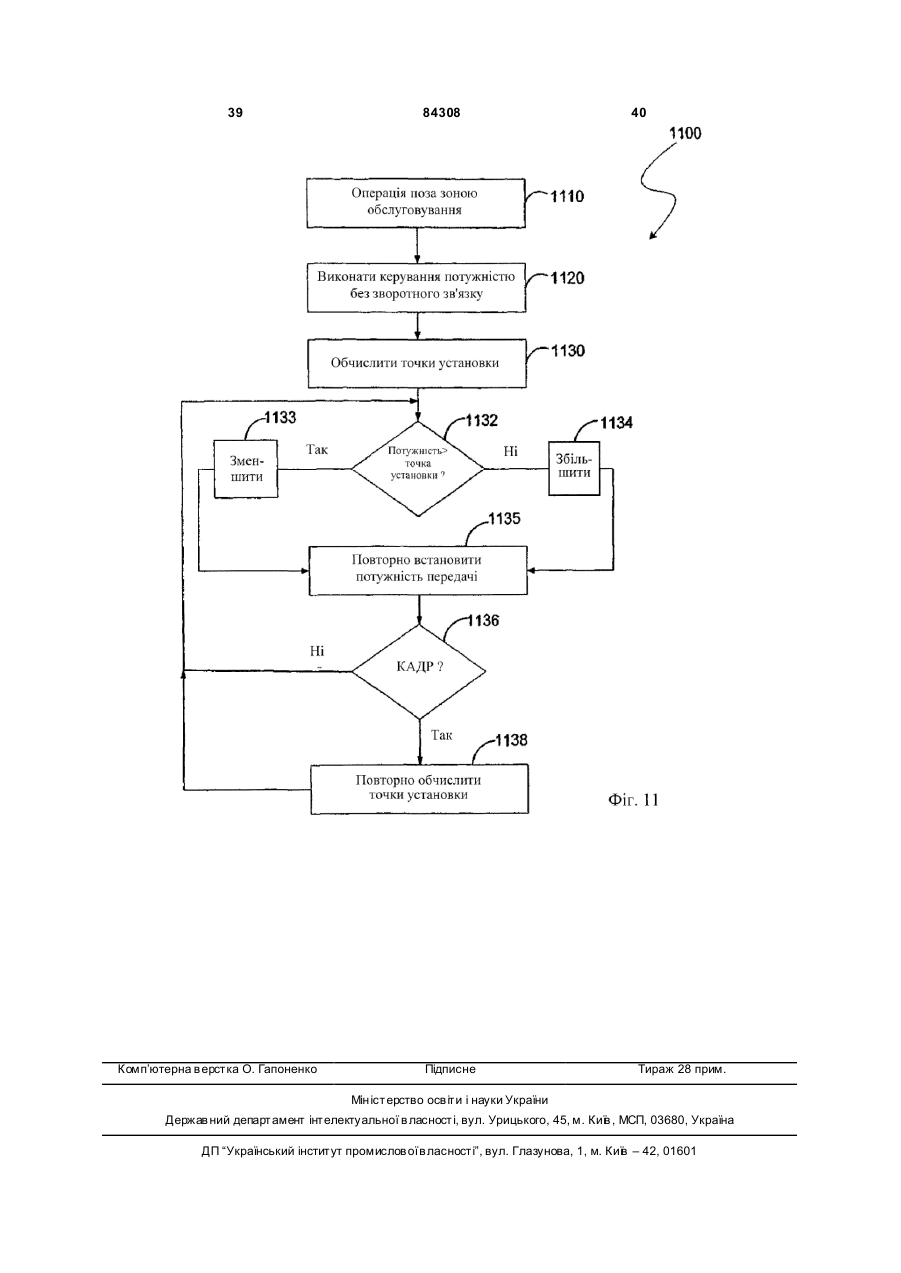

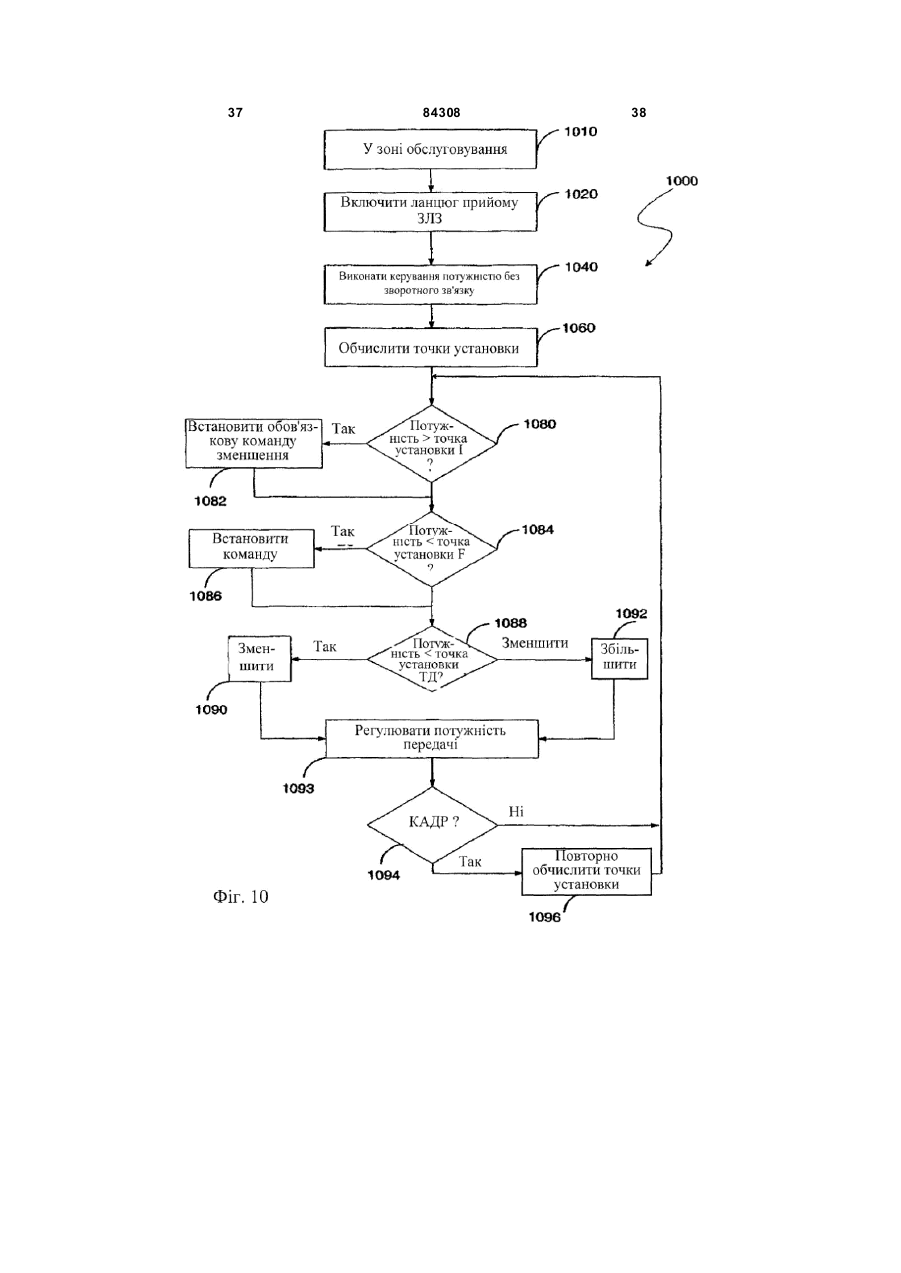

13. Спосіб функціонування першого термінала доступу для однорангового зв'язку в мережі множинного доступу, який включає етапи, на яких:

регулюють рівень потужності передачі першого термінала доступу за допомогою процедури незамкненого контуру у відповідь на потужність, прийняту з мережі і щонайменше з другого термінала доступу, що знаходиться в стані однорангового зв'язку з першим терміналом доступу,

приймають передачу однорангового зв'язку щонайменше з другого термінала доступу по зворотній лінії зв'язку мережі доступу, і

регулюють рівень потужності передачі першого термінала доступу за допомогою замкненого контуру у відповідь на команди керування потужністю з системи і щонайменше з другого термінала доступу.

14. Спосіб за п. 13, який відрізняється тим, що перший термінал доступу включає в себе множину каналів прийому, причому спосіб додатково включає етапи, на яких:

приймають повідомлення, що включають в себе команди керування потужністю, з мережі по каналу прийому, настроєному на пряму лінію зв'язку мережі доступу, і

приймають повідомлення, що включають в себе команди керування потужністю щонайменше з одного термінала доступу по каналу прийому, настроєному на зворотну лінію зв'язку.

15. Спосіб за п. 14, який відрізняється тим, що команди керування потужністю з мережі включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, які виникають в мережі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика мережі.

16. Спосіб за п. 14, який відрізняється тим, що команди керування потужністю з мережі включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, які виникають в мережі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика мережі.

17. Спосіб за п. 14, який додатково включає в себе етап, на якому приймають команди керування потужністю щонайменше з одного термінала доступу по зворотній лінії зв'язку.

18. Спосіб за п. 14, який додатково включає в себе етап, на якому приймають команди керування потужністю з мережі по прямій лінії зв'язку мережі.

19. Спосіб функціонування мережі множинного доступу, який включає етапи, на яких:

встановлюють двоточковий зв'язок між мережею і терміналом доступу, ініціюють виконання терміналом доступу прийому передач однорангового зв'язку,

передають команди керування потужністю в термінал доступу з мережі, передають команди керування потужністю в термінал доступу щонайменше з одного іншого термінала доступу, що знаходиться в стані однорангового зв'язку з терміналом доступу, і

регулюють рівень потужності передачі термінала доступу у відповідь на команди керування потужністю з мережі і команди керування потужністю щонайменше з одного термінала доступу.

20. Спосіб за п. 19, в якому етап, на якому передають команди керування потужністю в термінал доступу з мережі, включає в себе підетап, на якому передають команди керування потужністю по прямій лінії зв'язку мережі.

21. Спосіб за п. 19, в якому етап, на якому ініціюють виконання терміналом доступу прийом передач однорангового зв'язку, включає в себе підетап, на якому ініціюють виконання терміналом доступу прийому передач однорангового зв'язку по зворотній лінії зв'язку мережі.

22. Спосіб за п. 19, в якому етап, на якому передають команди керування потужністю в термінал доступу щонайменше з одного іншого термінала доступу, включає в себе підетап, на якому передають команди керування потужності по зворотній лінії зв'язку мережі.

23. Пристрій віддаленої станції, який містить:

перший засіб для прийому передач, що включають в себе команди керування потужністю, по прямій лінії зв'язку системи безпровідного зв'язку множинного доступу з кодовим розділенням, і

другий засіб для прийому передач однорангового зв'язку, що включають в себе команди керування потужністю щонайменше з одного іншого пристрою віддаленої станції, по зворотній лінії зв'язку системи.

24. Пристрій віддаленої станції за п. 23, в якому

перший засіб включає в себе перший канал прийому, призначений для настроювання на пряму лінію зв'язку, і

другий засіб включає в себе другий канал прийому, призначений для настроювання на зворотну лінію зв'язку.

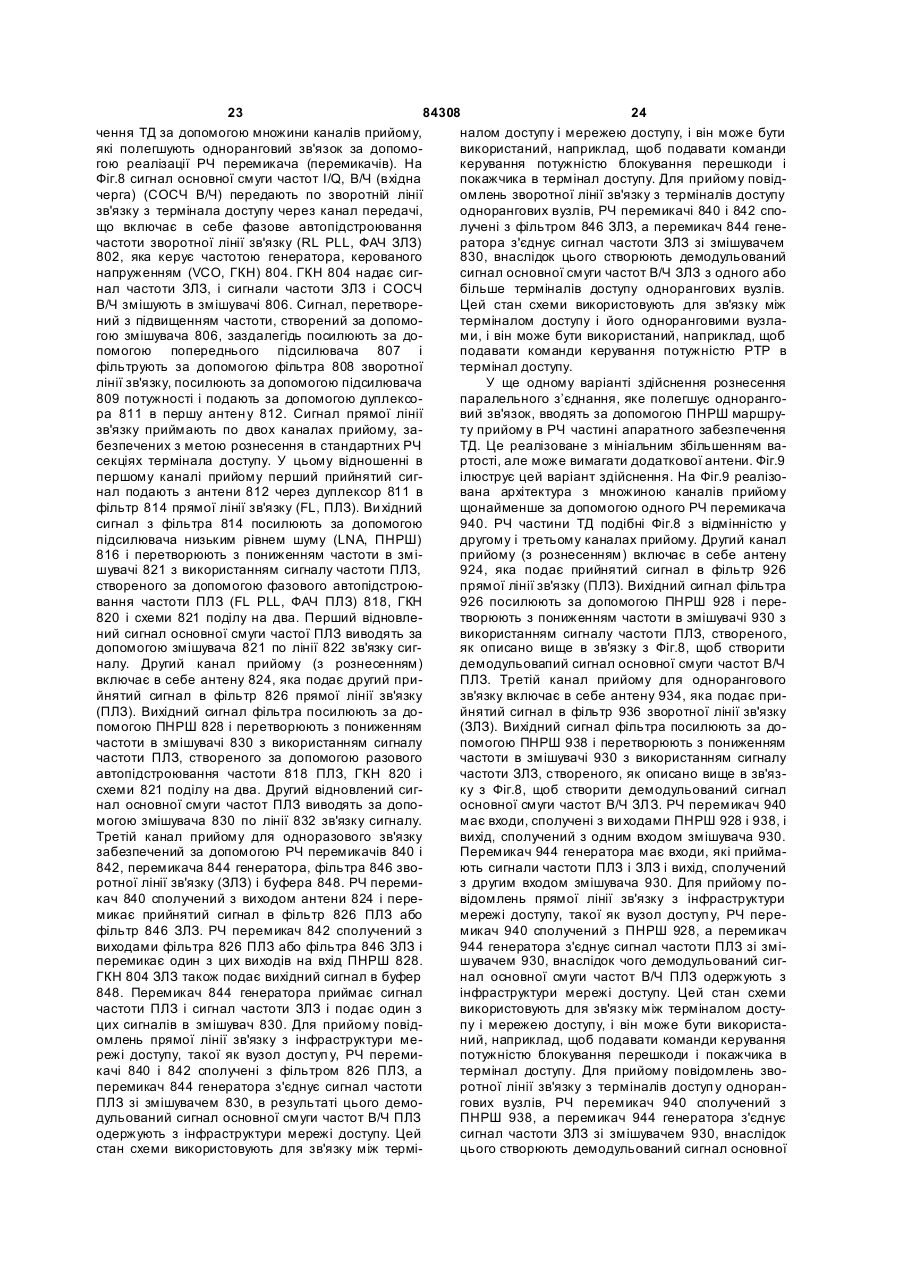

25. Термінал доступу для однорангового зв'язку в системі множинного доступу, який містить:

канал передачі для передачі повідомлень по зворотній лінії зв'язку системи,

перший канал прийому для прийому передач по прямій лінії зв'язку системи, і

другий канал прийому для прийому передач однорангового зв'язку по зворотній лінії зв'язку системи.

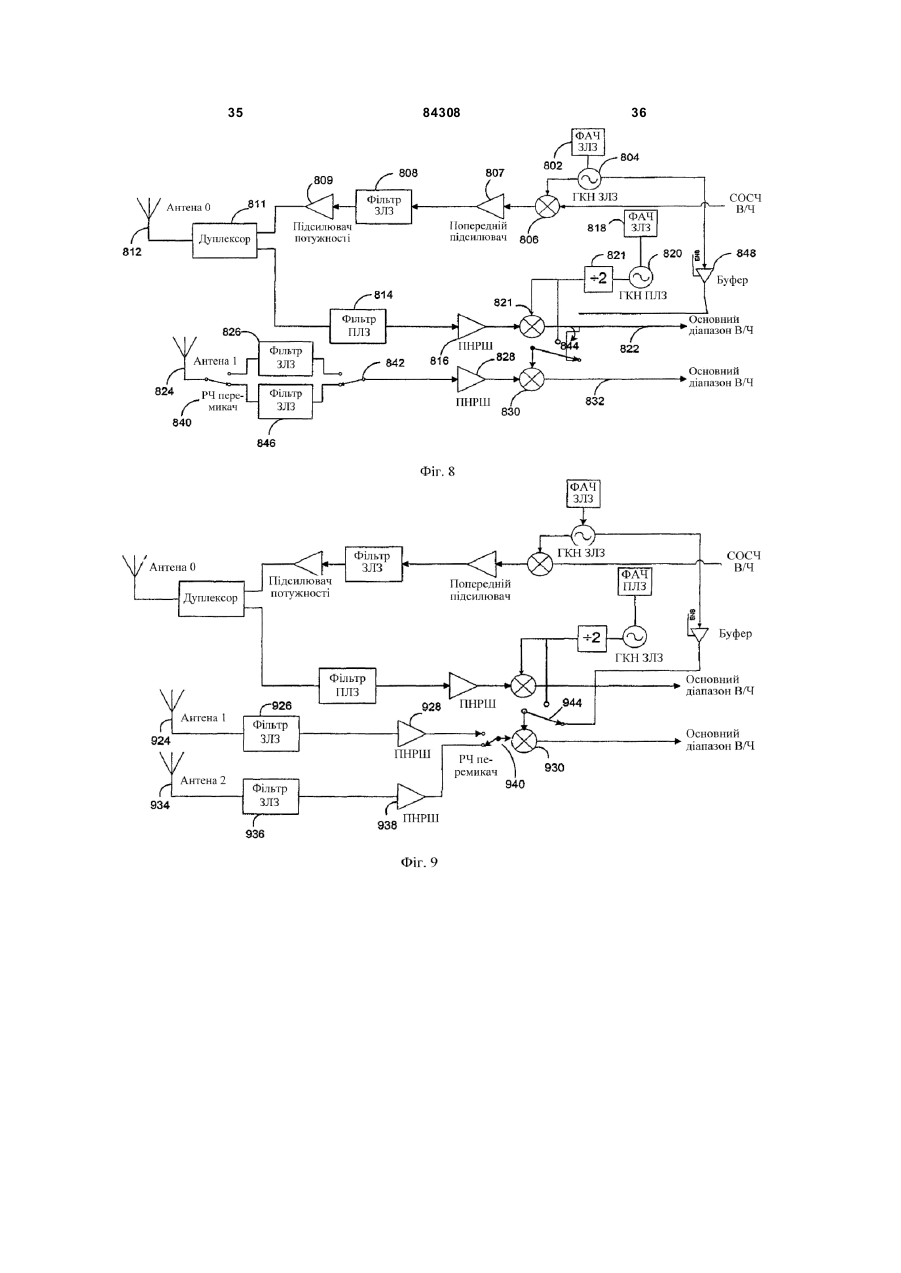

26. Термінал доступу за п. 25, в якому другий канал прийому включає в себе секцію прийому з рознесенням прямої лінії зв'язку, секцію прийому зворотної лінії зв'язку, секцію демодуляції і щонайменше один перемикач, призначений для з'єднання або секції прийому з рознесенням прямої лінії зв'язку, або секції прийому зворотної лінії зв'язку з секцією демодуляції.

27. Термінал доступу за п. 26, який додатково включає в себе  першу антену,

дуплексер, що з'єднує канал передачі і перший канал прийому з першою антеною,

другу антену, і

щонайменше один перемикач, що включає в себе перший перемикач для з'єднання або секції прийому з рознесенням прямої лінії зв'язку, або секції прийому зворотної лінії зв'язку з секцією демодуляції, і другий перемикач, спільно працюючий з першим перемикачем для з'єднання або секції прийому з рознесенням прямої лінії зв'язку, або секції прийому зворотної лінії зв'язку з другою антеною.

28. Термінал доступу за п. 26, який додатково включає в себе першу антену,

дуплексер, що з'єднує канал передачі і перший канал прийому з першою антеною,

другу антену, сполучену з секцією прийому з рознесенням прямої лінії зв'язку,

третю антену, сполучену з секцією прийому зворотної лінії зв'язку, і

щонайменше один перемикач, що включає в себе перемикач для з'єднання або секції прийому з рознесенням прямої лінії зв'язку, або секції прийому зворотної лінії зв'язку з секцією демодуляції.

29. Спосіб функціонування термінала доступу в мережі множинного доступу, який включає етапи, на яких:

приймають передачі керування мережею з мережі доступу по прямій лінії зв'язку мережі доступу,

приймають передачу однорангового зв'язку щонайменше з одного термінала доступу по зворотній лінії зв'язку мережі доступу, і

забезпечують передачу однорангового зв'язку щонайменше в один термінал доступу по зворотній лінії зв'язку.

30. Спосіб за п. 29, в якому

етап, на якому приймають передачі керування мережею, включає в себе підетап, на якому приймають команди керування потужністю з мережі, і

етап, на якому приймають передачі однорангового зв'язку, включає в себе підетап, на якому приймають команди керування потужністю і дані щонайменше з одного термінала доступу.

31. Спосіб за п. 30, який додатково включає в себе етап, на якому регулюють рівень потужності передачі термінала доступу у відповідь на команди керування потужністю.

32. Спосіб функціонування термінала доступу для однорангового зв'язку в мережі множинного доступу, який включає етапи, на яких:

передають повідомлення однорангового зв'язку щонайменше в один одноранговий термінал доступу вузла, і

приймають повідомлення однорангового зв'язку щонайменше з одного однорангового термінала доступу по зворотній лінії зв'язку мережі множинного доступу.

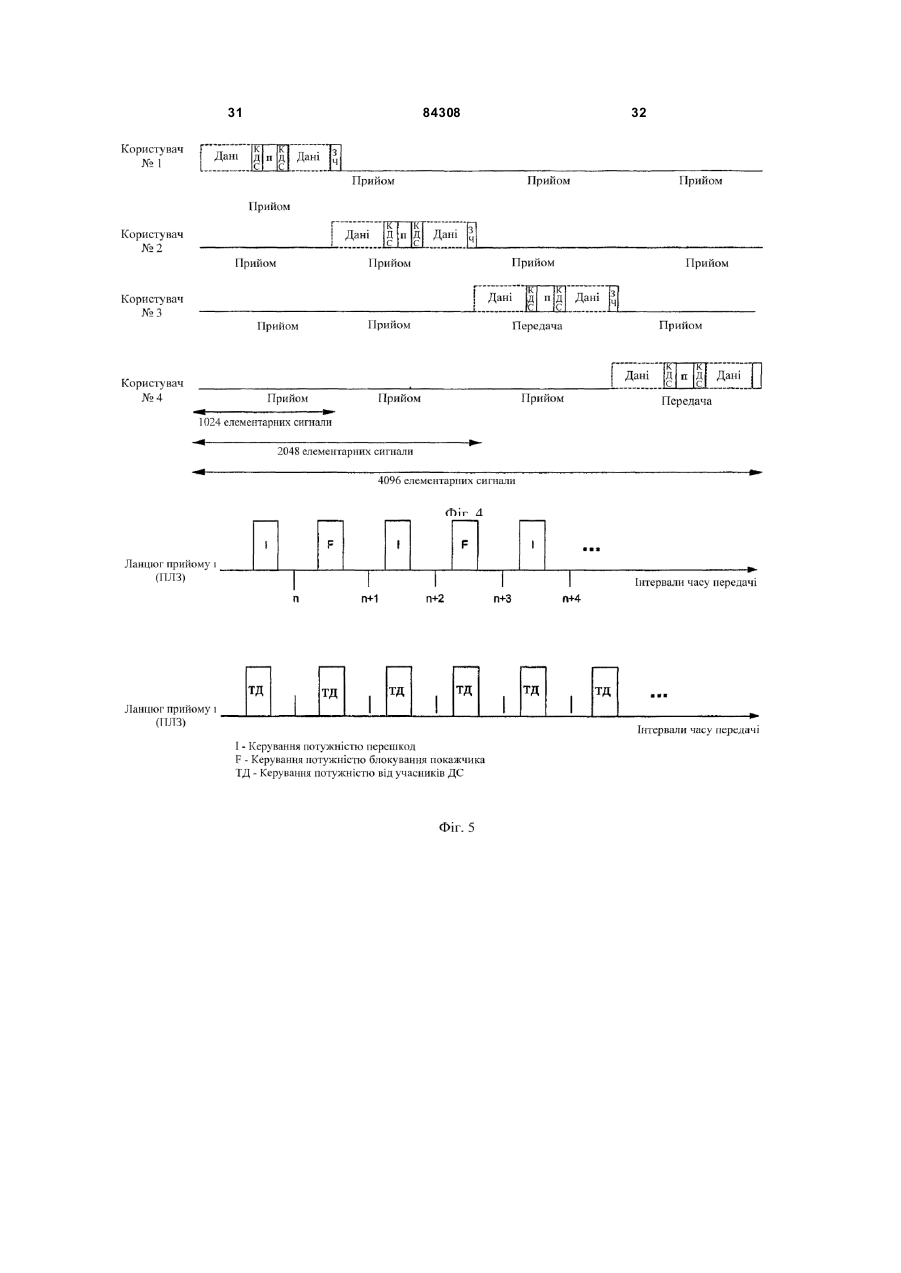

33. Спосіб за п. 32, в якому передача і прийом відбуваються в інтервалі часу передачі зворотної лінії зв'язку.

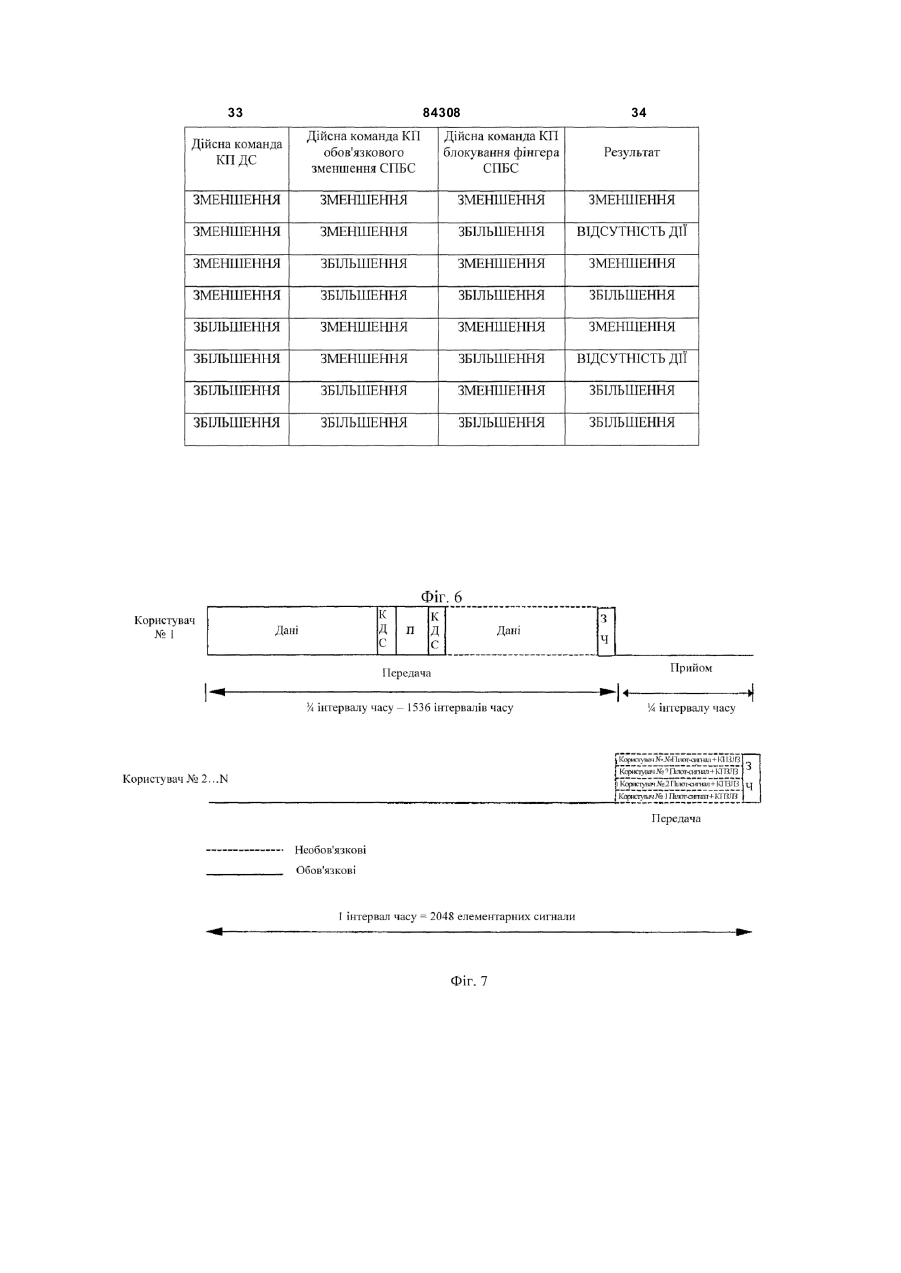

34. Спосіб за п. 33, в якому термінал доступу є першим одноранговим терміналом доступу з N однорангових терміналів доступу, де N³2, і інтервал часу розділений на N частин, причому спосіб включає в себе етапи, на яких:

перший одноранговий термінал доступу передає повідомлення однорангового зв'язку протягом першої частини інтервалу передачі, і

перший одноранговий термінал доступу приймає повідомлення однорангового зв'язку з другого однорангового термінала доступу щонайменше протягом другого з інтервалів передачі.

35. Спосіб за п. 33, в якому термінал доступу є першим одноранговим терміналом доступу з N однорангових терміналів доступу, де N³2, і інтервал часу розділений на першу і другу частини, причому спосіб додатково включає в себе етапи, на яких:

призначають коди доступу з кодовим розділенням кожному з інших N-1 однорангових терміналів доступу,

перший одноранговий термінал доступу передає повідомлення однорангового зв'язку протягом першої частини інтервалу передачі, і

перший одноранговий термінал доступу приймає повідомлення однорангового зв'язку з другого однорангового термінала доступу протягом другого з інтервалів передачі по коду, призначеному другому одноранговому терміналу доступу.

36. Спосіб за п. 35, в якому перша частина дорівнює ¾ від інтервалу часу передачі, а друга частина дорівнює ¼ від інтервалу часу передачі.

37. Спосіб за п. 32, який додатково включає етапи, на яких:

приймають список каналів, що використовуються і вибирають канал для передачі.

38. Спосіб за п. 32, який додатково включає етапи, на яких:

приймають список переважного роумінгу каналів і визначають доступність каналу однорангового зв'язку.

39. Спосіб за п. 38, в якому етап, на якому визначають доступність каналу однорангового зв'язку, включає підетап, на якому:

визначають доступність каналів однорангового зв'язку з використанням ідентифікатора (ІД) базової станції.

40. Спосіб за п. 32, який додатково включає етапи, на яких:

формують значення хеш-функції за допомогою конкатенації ідентифікаторів (ІД) кожного однорангового термінала доступу,

виконують хеш-функцію, щоб видати ряд частотних каналів, доступних для однорангового зв'язку.

41. Спосіб за п. 40, який додатково включає етап, на якому:

узгоджують між одноранговими терміналами доступу перехід на інший канал, доступний для однорангового зв'язку.

42. Спосіб за п. 41, в якому етап, на якому формують значення хеш-функції, включає підетап, на якому:

формують значення хеш-функції за допомогою конкатенації ІД всіх членів однорангової групи.

43. Пристрій віддаленої станції, який містить:

перший засіб для передачі повідомлень однорангового зв'язку щонайменше в один одноранговий термінал доступу по зворотній лінії зв'язку мережі множинного доступу, і

другий засіб для прийому повідомлень однорангового зв'язку щонайменше з одного однорангового термінала доступу по зворотній лінії зв'язку мережі множинного доступу.

44. Пристрій за п. 43, який додатково містить:

засіб для прийому списку каналів, що використовуються, і засіб для вибору каналу для передачі.

45. Пристрій за п. 43, який додатково містить:

засіб для прийому переважного списку роумінгу каналів, і засіб для визначення доступності каналу однорангового зв'язку.

46. Пристрій за п. 43, який додатково містить:

засіб для формування значення хеш-функції величини за допомогою конкатенації ідентифікаторів (ІД) кожного однорангового термінала доступу,

засіб для виконання хеш-функції, щоб видати ряд каналів частот, доступних для однорангового зв'язку.

47. Пристрій за п. 46, який додатково містить:

засіб для узгодження між одноранговими терміналами доступу, щоб перейти на інший канал для однорангового зв'язку.

48. Пристрій за п. 47, в якому засіб для формування значення хет-функції містить:

засіб для формування значення хеш-функції за допомогою конкатенації ІД всіх членів однорангової групи.

Текст

1. Спосіб функціонування термінала доступу в мережі множинного доступу, який включає в себе етапи, на яких: приймають передачу однорангового зв'язку щонайменше з одного термінала доступу по зворотній лінії зв'язку мережі доступу, приймають команди керування потужністю з мережі і щонайменше з одного термінала доступу, і регулюють рівень потужності передачі у відповідь на команди керування потужністю. 2. Спосіб за п. 1, який відрізняється тим, що команди керування потужністю з мережі включають в себе команду для зменшення рівня потужності передачі для того, щоб зменшити перешкоди, які виникають в мережі, і команду для збільшення рівня потужності передачі для того, щоб підтримувати блокування покажчика мережі. 3. Спосіб за п. 1, який відрізняється тим, що термінал доступу включає в себе множину каналів прийому, причому етап, на якому приймають команди керування потужністю, включає в себе підетапи, на яких: приймають команди керування потужністю з мережі по каналу прийому, настроєному на пряму лінію зв'язку системи, і 2 (19) 1 3 84308 4 приймають команди керування потужністю з сисзбільшення рівня потужності передачі для того, теми по каналу прийому, настроєному на пряму щоб підтримувати блокування покажчика мережі. лінію зв'язку системи, і 17. Спосіб за п. 14, який додатково включає в себе приймають команди керування потужністю щоетап, на якому приймають команди керування понайменше з одного другого мобільного телефону тужністю щонайменше з одного термінала доступу по каналу прийому, настроєному на зворотну лінію по зворотній лінії зв'язку. зв'язку. 18. Спосіб за п. 14, який додатково включає в себе 10. Спосіб за п. 9, який відрізняється тим, що етап, на якому приймають команди керування покоманди керування потужністю з системи включатужністю з мережі по прямій лінії зв'язку мережі. ють в себе команду для зменшення рівня потуж19. Спосіб функціонування мережі множинного ності передачі для того, щоб зменшити перешкодоступ у, який включає етапи, на яких: ди, виникаючі в системі, і команду для збільшення встановлюють двоточковий зв'язок між мережею і рівня потужності передачі для того, щоб підтримутерміналом доступу, ініціюють виконання термінавати блокування покажчика системи. лом доступу прийому передач однорангового зв'я11. Спосіб за п. 7, в якому етап, на якому приймазку, ють команди керування потужністю, включає в передають команди керування потужністю в терсебе підетап, на якому приймають команди керумінал доступу з мережі, передають команди керування потужністю щонайменше з одного другого вання потужністю в термінал доступу щонайменше мобільного телефону по зворотній лінії зв'язку. з одного іншого термінала доступу, що знаходить12. Спосіб за п. 7, в якому етап, на якому приймася в стані однорангового зв'язку з терміналом доють команди керування потужністю, включає в ступу, і себе підетап, на якому приймають команди керурегулюють рівень потужності передачі термінала вання потужністю з системи по прямій лінії зв'язку доступ у у відповідь на команди керування потужнісистеми. стю з мережі і команди керування потужністю що13. Спосіб функціонування першого термінала найменше з одного термінала доступу. доступ у для однорангового зв'язку в мережі мно20. Спосіб за п. 19, в якому етап, на якому пережинного доступу, який включає етапи, на яких: дають команди керування потужністю в термінал регулюють рівень потужності передачі першого доступ у з мережі, включає в себе підетап, на якотермінала доступу за допомогою процедури незаму передають команди керування потужністю по мкненого контуру у відповідь на потужність, припрямій лінії зв'язку мережі. йняту з мережі і щонайменше з другого термінала 21. Спосіб за п. 19, в якому етап, на якому ініціюдоступ у, що знаходиться в стані однорангового ють виконання терміналом доступу прийом перезв'язку з першим терміналом доступу, дач однорангового зв'язку, включає в себе підетап, приймають передачу однорангового зв'язку щона якому ініціюють виконання терміналом доступу найменше з другого термінала доступу по зворотприйому передач однорангового зв'язку по звороній лінії зв'язку мережі доступу, і тній лінії зв'язку мережі. регулюють рівень потужності передачі першого 22. Спосіб за п. 19, в якому етап, на якому перетермінала доступу за допомогою замкненого кондають команди керування потужністю в термінал туру у відповідь на команди керування потужністю доступ у щонайменше з одного іншого термінала з системи і щонайменше з другого термінала додоступ у, включає в себе підетап, на якому переступу. дають команди керування потужності по зворотній 14. Спосіб за п. 13, який відрізняється тим, що лінії зв'язку мережі. перший термінал доступу включає в себе множину 23. Пристрій віддаленої станції, який містить: каналів прийому, причому спосіб додатково вклюперший засіб для прийому передач, що включають чає етапи, на яких: в себе команди керування потужністю, по прямій приймають повідомлення, що включають в себе лінії зв'язку системи безпровідного зв'язку мнокоманди керування потужністю, з мережі по каналу жинного доступу з кодовим розділенням, і прийому, настроєному на пряму лінію зв'язку медругий засіб для прийому передач однорангового режі доступу, і зв'язку, що включають в себе команди керування приймають повідомлення, що включають в себе потужністю щонайменше з одного іншого прикоманди керування потужністю щонайменше з строю віддаленої станції, по зворотній лінії зв'язку одного термінала доступу по каналу прийому, насистеми. строєному на зворотну лінію зв'язку. 24. Пристрій віддаленої станції за п. 23, в якому 15. Спосіб за п. 14, який відрізняється тим, що перший засіб включає в себе перший канал прикоманди керування потужністю з мережі включайому, призначений для настроювання на пряму ють в себе команду для зменшення рівня потужлінію зв'язку, і ності передачі для того, щоб зменшити перешкодругий засіб включає в себе другий канал прийоди, які виникають в мережі, і команду для му, призначений для настроювання на зворотну збільшення рівня потужності передачі для того, лінію зв'язку. щоб підтримувати блокування покажчика мережі. 25. Термінал доступу для однорангового зв'язку в 16. Спосіб за п. 14, який відрізняється тим, що системі множинного доступу, який містить: команди керування потужністю з мережі включаканал передачі для передачі повідомлень по звоють в себе команду для зменшення рівня потужротній лінії зв'язку системи, ності передачі для того, щоб зменшити перешкоперший канал прийому для прийому передач по ди, які виникають в мережі, і команду для прямій лінії зв'язку системи, і 5 84308 6 другий канал прийому для прийому передач одноприймають повідомлення однорангового зв'язку рангового зв'язку по зворотній лінії зв'язку систещонайменше з одного однорангового термінала ми. доступ у по зворотній лінії зв'язку мережі множин26. Термінал доступу за п. 25, в якому другий каного доступу. нал прийому включає в себе секцію прийому з 33. Спосіб за п. 32, в якому передача і прийом відрознесенням прямої лінії зв'язку, секцію прийому буваються в інтервалі часу передачі зворотної лінії зворотної лінії зв'язку, секцію демодуляції і щозв'язку. найменше один перемикач, призначений для з'єд34. Спосіб за п. 33, в якому термінал доступу є нання або секції прийому з рознесенням прямої першим одноранговим терміналом доступу з N лінії зв'язку, або секції прийому зворотної лінії однорангових терміналів доступу, де N³2, і інтерзв'язку з секцією демодуляції. вал часу розділений на N частин, причому спосіб 27. Термінал доступу за п. 26, який додатково включає в себе етапи, на яких: включає в себе першу антен у, перший одноранговий термінал доступу передає дуплексер, що з'єднує канал передачі і перший повідомлення однорангового зв'язку протягом канал прийому з першою антеною, першої частини інтервалу передачі, і другу антен у, і перший одноранговий термінал доступу приймає щонайменше один перемикач, що включає в себе повідомлення однорангового зв'язку з другого одперший перемикач для з'єднання або секції принорангового термінала доступу щонайменше пройому з рознесенням прямої лінії зв'язку, або секції тягом другого з інтервалів передачі. прийому зворотної лінії зв'язку з секцією демоду35. Спосіб за п. 33, в якому термінал доступу є ляції, і другий перемикач, спільно працюючий з першим одноранговим терміналом доступу з N першим перемикачем для з'єднання або секції однорангових терміналів доступу, де N³2, і інтерприйому з рознесенням прямої лінії зв'язку, або вал часу розділений на першу і др угу частини, секції прийому зворотної лінії зв'язку з другою анпричому спосіб додатково включає в себе етапи, теною. на яких: 28. Термінал доступу за п. 26, який додатково призначають коди доступу з кодовим розділенням включає в себе першу антену, кожному з інших N-1 однорангових терміналів додуплексер, що з'єднує канал передачі і перший ступу, канал прийому з першою антеною, перший одноранговий термінал доступу передає другу антену, сполучену з секцією прийому з розповідомлення однорангового зв'язку протягом несенням прямої лінії зв'язку, першої частини інтервалу передачі, і третю антену, сполучену з секцією прийому звороперший одноранговий термінал доступу приймає тної лінії зв'язку, і повідомлення однорангового зв'язку з другого одщонайменше один перемикач, що включає в себе норангового термінала доступу протягом другого з перемикач для з'єднання або секції прийому з розінтервалів передачі по коду, призначеному другонесенням прямої лінії зв'язку, або секції прийому му одноранговому терміналу доступу. зворотної лінії зв'язку з секцією демодуляції. 36. Спосіб за п. 35, в якому перша частина дорів29. Спосіб функціонування термінала доступ у в нює ¾ від інтервалу часу передачі, а друга частимережі множинного доступу, який включає етапи, на дорівнює ¼ від інтервалу часу передачі. на яких: 37. Спосіб за п. 32, який додатково включає етапи, приймають передачі керування мережею з мережі на яких: доступ у по прямій лінії зв'язку мережі доступу, приймають список каналів, що використовуються і приймають передачу однорангового зв'язку щовибирають канал для передачі. найменше з одного термінала доступу по зворот38. Спосіб за п. 32, який додатково включає етапи, ній лінії зв'язку мережі доступу, і на яких: забезпечують передачу однорангового зв'язку щоприймають список переважного роумінгу каналів і найменше в один термінал доступу по зворотній визначають доступність каналу однорангового лінії зв'язку. зв'язку. 30. Спосіб за п. 29, в якому 39. Спосіб за п. 38, в якому етап, на якому визнаетап, на якому приймають передачі керування чають доступність каналу однорангового зв'язку, мережею, включає в себе підетап, на якому привключає підетап, на якому: ймають команди керування потужністю з мережі, і визначають доступність каналів однорангового етап, на якому приймають передачі однорангового зв'язку з використанням ідентифікатора (ІД) базозв'язку, включає в себе підетап, на якому приймавої станції. ють команди керування потужністю і дані щонай40. Спосіб за п. 32, який додатково включає етапи, менше з одного термінала доступу. на яких: 31. Спосіб за п. 30, який додатково включає в себе формують значення хеш-функції за допомогою етап, на якому регулюють рівень потужності переконкатенації ідентифікаторів (ІД) кожного однорандачі термінала доступу у відповідь на команди гового термінала доступу, керування потужністю. виконують хеш-функцію, щоб видати ряд частот32. Спосіб функціонування термінала доступу для них каналів, доступних для однорангового зв'язку. однорангового зв'язку в мережі множинного досту41. Спосіб за п. 40, який додатково включає етап, пу, який включає етапи, на яких: на якому: передають повідомлення однорангового зв'язку узгоджують між одноранговими терміналами дощонайменше в один одноранговий термінал доступу перехід на інший канал, доступний для одступу вузла, і норангового зв'язку. 7 84308 8 42. Спосіб за п. 41, в якому етап, на якому формузасіб для прийому переважного списку роумінгу ють значення хеш-функції, включає підетап, на каналів, і засіб для визначення доступності каналу якому: однорангового зв'язку. формують значення хеш-функції за допомогою 46. Пристрій за п. 43, який додатково містить: конкатенації ІД всіх членів однорангової групи. засіб для формування значення хеш-функції вели43. Пристрій віддаленої станції, який містить: чини за допомогою конкатенації ідентифікаторів перший засіб для передачі повідомлень одноран(ІД) кожного однорангового термінала доступу, гового зв'язку щонайменше в один одноранговий засіб для виконання хеш-функції, щоб видати ряд термінал доступу по зворотній лінії зв'язку мережі каналів частот, доступних для однорангового зв'ямножинного доступу, і зку. другий засіб для прийому повідомлень одноранго47. Пристрій за п. 46, який додатково містить: вого зв'язку щонайменше з одного однорангового засіб для узгодження між одноранговими термінатермінала доступу по зворотній лінії зв'язку мережі лами доступу, щоб перейти на інший канал для множинного доступу. однорангового зв'язку. 44. Пристрій за п. 43, який додатково містить: 48. Пристрій за п. 47, в якому засіб для формуванзасіб для прийому списку каналів, що використоня значення хет-функції містить: вуються, і засіб для вибору каналу для передачі. засіб для формування значення хеш-функції за 45. Пристрій за п. 43, який додатково містить: допомогою конкатенації ІД всіх членів однорангової гр упи. Дана заявка на патент запитує пріоритет за [попередньою заявкою №60/523,989, озаглавленою "Одноранговий зв'язок", поданою 21 листопада 2003p.], права на яку належать заявнику даного винаходу, спеціально включеною в даний опис як посилання. Даний винахід належить до безпровідного зв'язку і конкретно до однорангового зв'язку між терміналами доступу мережі множинного доступу, що підтримує режими в зоні обслуговування і поза зоною обслуговування. Одноранговий зв'язок включає в себе груп у об'єктів зв'язку, які спільно використовують загальну характеристику або множину характеристик, що дають можливість ініціювання і зв'язку одного з одним без допомоги посередників більш високого рівня. Одноранговий зв'язок може бути використаний для додатку "натисни і говори" (PTT, НІГ) і інших додатків, таких як "натисни для обміну медіаданими" (PTM, НОМД) (розширення НІГ для даних), і поширюється на медіа-передачі, такі як передача відео. У зв'язку з адаптацією мережі множинного доступу, що забезпечує термінали доступу функціональною можливістю однорангового зв'язку, додатково до функціональної можливості двоточкового зв'язку, є потреба в керуванні потужністю мережі, щоб вра ховувати умови, такі як внесок потужності передачі однорангового зв'язку в повну перешкоду, що зазнається мережею. Фіг.1 блок-схема системи множинного доступу, в якій термінали доступу підтримують одноранговий зв'язок з іншими терміналами доступу мережі. Фіг.2 схема системи зразкової мережі множинного доступу, реалізованої як стільникова система множинного доступу з кодовим розділенням (CDMA, МДКР). Фіг.3 схема, що ілюструє протоколи фізичного рівня для однорангового зв'язку між двома терміналами доступу системи множинного доступу. Фіг.4 схема, що ілюструє протоколи фізичного рівня для однорангового зв'язку між чотирма терміналами доступу системи множинного доступу. Фіг.5 схема, що ілюструє використання множини каналів прийому для керування потужністю сигналу на рівні термінала доступу. Фіг.6 таблиця, що ілюструє механізм керування потужністю на рівні термінала доступу. Фіг.7 схема, що ілюстр ує схему передачі МДКР для проведення однорангового зв'язку між терміналами доступу. Фіг.8 блок-схема РЧ секції термінала доступу, що ілюстр ує варіант здійснення з множиною каналів прийому. Фіг.9 блок-схема РЧ секції термінала доступу, що ілюструє інший варіант здійснення з множиною каналів прийому. Фіг.10 схема послідовності операцій, що ілюструє керування потужністю для термінала доступу під час операції в зоні обслуговування. Фіг.11 схема послідовності операцій, що ілюструє керування потужністю для термінала доступу під час операції поза зоною обслуговування. Одноранговий зв'язок включає в себе груп у об'єктів зв'язку, що спільно використовують загальну характеристику або множину характеристик, що дають можливість ініціювання і зв'язку одного з одним без допомоги посередників більш високого рівня. Одноранговий зв'язок може бути використаний для додатку "натисни і говори" (PTT) і інших додатків, таких як "натисни для обміну медіа-даними" (PTM) (розширення PTM для даних), і поширюється на медіа-передачі, такі як передача відео. Існуючі мережі множинного доступу з встановленою інфраструктурою для прийому і обслуговування запитів доступу до мережі, виконані з мож 9 84308 10 ливістю забезпечення їх користувачів функціонаЦільовий рівень потужності для мобільного телельною можливістю провести одноранговий зв'язок фону є точкою установки керування потужністю між ними. Доступ до мережі наданий для терміна(PC, КП), визначеною у зовнішньому контурі пролів доступу, таких як мобільні телефони, комп'юцедури керування потужністю. Це необхідно, щоб тери, персональні цифрові асистенти, і інших еквірегулювати потужність передачі мобільного телевалентних пристроїв, за допомогою двоточкового фону як функцію каналу і, в меншій мірі, як функзв'язку між терміналами і одним або більше вузцію швидкості даних. Ін фрастр уктура посилає сиглами доступу мережі множинного доступу. Такі нали керування потужністю в телефон по прямій мережі використовуються з протоколами і апаралінії зв'язку, що примушує телефон регулюва ти турою для керування інфраструктурою, щоб гарапотужність передачі зворотної лінії зв'язку (збільнтувати, що максимальне число терміналів мають шувати або зменшува ти) відносно цільового рівня доступ до мережі на деякому мінімальному поропотужності. Спосіб називається "керування потужговому рівні якості обслуговування або вище цього ністю замкненої зворотної лінії зв'язку", оскільки рівня. Було б зручно і економічно вигідно, якщо ці він використовує контур між телефоном і інфрапротоколи були б адаптовані або модифіковані без структурою системи з участю на обох кінцях. Цівеликого повторного проектування і конструюванльовий рівень потужності є точкою установки кеня термінала доступу і архітектури інфраструктури рування потужністю, встановленою за допомогою для керування відповідними аспектами одноранзовнішнього контуру процедури із зворотним зв'язгового зв'язку між терміналами доступу. ком. Наприклад, безпровідна система стільниковоКерування потужністю розімкнених і замкнених го зв'язку надає доступ до мережі для терміналів систем безпровідного зв'язку вказані, наприклад, в доступ у у вигляді мобільних телефонів, даючи наступних [патентах США: 5056109, 5396516, можливість пристроям передавати і приймати ве5933781, 6035209, 6101179, 6609008 і 6621804]. лику різноманітність інформації через зв'язок з Обробка із зворотним зв'язком пояснена, наприсистемою. Потужність, передана за допомогою клад, в наступних [патентах США: 6748234, мобільних телефонів в системі, являє собою істо6633552 і 6529482]. тну проблему, оскільки рівнем переданої потужноУ зв'язку з адаптацією мережі множинного дості необхідно керувати, щоб підтримувати якість ступу, що забезпечує її термінали доступу функцізв'язку через систему. У цьому відношенні багато ональною можливістю однорангового зв'язку, доякі телефони здійснюють доступ до системи однодатково до функціональної можливості часно або паралельно і складове значення потуждвоточкового зв'язку, ускладнюється проблема ності, переданої за допомогою всіх телефонів, дає керування потужністю мережі при внеску потужнов результаті перешкоду для системи. Крім того, сті передачі однорангового зв'язку в повну переоскільки телефони є мобільними, маршрути зв'язку шкоду, що зазнається мережею. в інфраструктур у системи постійно змінюються, У одному аспекті одноранговий зв'язок між тевимагаючи регулювання рівнів потужності передарміналами доступу мережі множинного доступу чі, щоб підтримувати рівень якості зв'язку. Отже, забезпечений режимами в зоні обслуговування і керування доступом може включати в себе обмепоза зоною обслуговування в дозволених або неження рівня потужності передачі кожного мобільдозволених діапазонах. Функціонування в зоні обного телефону, що активізується в системі, і регуслуговування включає в себе дію однорангового лювання рівня, оскільки телефон переміщається в зв'язку в області зони обслуговування мережі в області зони обслуговування системи. активному дозволеному для мережі діапазоні часПерший спосіб керування потужністю приймає тот або в недозволеному діапазоні. Функціонувантой принцип, що телефон, який знаходиться ближня поза зоною обслуговування включає в себе дію че до стільникової інфраструктури, повинен переоднорангового зв'язку поза областю зони обслугодавати в інфраструктур у на більш низькому рівні вування в діапазоні частот, дозволеному для мепотужності, ніж телефон, що знаходиться далі від режі, або дію однорангового зв'язку в області зони інфраструктури. Кожний мобільний телефон виміобслуговування в невикористаному діапазоні часрює повну потужність, прийняту з основних компотот, дозволеному для мережі. нентів інфраструктури, і встановлює потужність У іншому аспекті керування потужністю, перепередачі зворотно-пропорційно рівню потужності, даною терміналами доступу мережі множинного прийнятої з основних компонентів. Цей напрям доступ у, що підтримує як доступ до системи, так і передачі з телефону в систему за узгодженням є одноранговий зв'язок за допомогою терміналів, зворотною лінією зв'язку, і спосіб згадують як "кезабезпечене за допомогою адаптації протоколів рування потужністю розімкненої зворотної лінії керування потужністю мережі для двоточкового зв'язку". (Пряма лінія зв'язку орієнтована в напрямі зв'язку, щоб пристосувати потреби функціонуванз системи в телефон). Спосіб є розімкненим, оскіня однорангового зв'язку. Це дає функціональну льки ним керують тільки за допомогою телефону можливість керування потужністю терміналам дона основі оцінки телефоном потужності, прийнятої ступу однорангового зв'язку, в той же час, гаранз основних компонентів. туючи їх продовжену участь в схемі керування Другий спосіб керування потужністю зворотної загальною потужністю мережі, таким чином, даючи лінії зв'язку використовує потужність передачі звоможливість мережі продовжувати надавати необротної лінії зв'язку, прийнятої за допомогою основхідні рівні якості зв'язку у всі термінали доступу них компонентів стільникової інфраструктури з мережі. Адаптація керування потужністю передачі мобільного телефону, щоб встановити цільовий термінала доступу також забезпечує термінал дорівень потужності для цього мобільного телефону. ступу мережі множинного доступу функціональною 11 84308 12 можливістю перемикатися між одноранговим зв'яописана тільки до рівня, придатного для розумінзком і зв'язком доступу до мережі з мінімальним ня, як може бути реалізоване керування потужнісперериванням функціонування терміналів і мережі тю для такої системи, яка обслуговує термінали множинного доступу. доступ у, які можуть провести двоточковий зв'язок з Ще в одному аспекті представлена мережа системою і одноранговий зв'язок один з одним. множинного доступ у, яка використовує керування Фіг.2 ілюструє загальну блок-схему безпровідрозімкненою зворотною лінією зв'язку і замкненою ної стільникової мережі 200 множинного доступу, зворотною лінією зв'язку потужністю, переданою яка може працювати відповідно до будь-якого із за допомогою терміналів доступу, потужністю пестандартів систем зв'язку МДКР, включаючи без редачі терміналів доступу з функціональною можобмеження, ТІА/ЕІА-95, TIA/EIA-IS-2000, TIA/EIAливістю двоточкового зв'язку і однорангового зв'яIS-856, IMT-2000 і WCDMA. зку, в той же час терміналам доступ надають Звичайно стільникова мережа 200 з Фіг.2 защонайменше три типи операції однорангового безпечує зв'язок для ряду комірок з 202А по 202G, зв'язку: функціонування однорангового зв'язку в причому кожна комірка включає в себе вузли дозоні обслуговування і однорангового зв'язку поза ступу, такі як базові станції 204A-204G, які забеззоною обслуговування, як в дозволеному, так і в печують лінії зв'язку між множиною терміналів недозволеному діапазонах. 206A-206G доступу і між терміналами доступу і На Фіг.1 мережа 100 множинного доступу однією або більше іншими мережами (не зображевключає в себе інфраструктур у 102 мережі, що ні). Базові станції взаємодіють з терміналами довключає в себе один або більше вузлів 104 достуступу і один з одним. Базові станції взаємодіють з пу (AN, ВД) і множину терміналів 106 доступу (AT, терміналом доступу через пряму лінію зв'язку за ТД). Термінали 106 доступу і інфрастр уктура взадопомогою сигналу прямої лінії зв'язку, який підємодіють за допомогою двоточкового зв'язку, такосумовує сигнали, унікально закодовані для ряду го як 108. Крім того, термінали 106 доступу можуть терміналів доступу. Кожний термінал доступу, що провести одноранговий зв'язок 110 один з одним. приймає сигнал прямої лінії зв'язку, декодує його, У цьому описі термінал 106 доступу, який може щоб витягнути його унікально закодований сигнал. бути мобільним або стаціонарним, передає і приКожний термінал доступу взаємодіє з вузлом доймає пакети даних через один або більше вузлів ступу за допомогою сигналу зворотної лінії зв'язку. доступ у мережі 100 множинного доступу. Мережа Дивись [патент США 6609008] для докладного 100 множинного доступу переносить пакети даних опису архітектури і роботи стільникової мережі між терміналами 106 доступу. Мережа 100 може МДКР. бути сполучена або пов'язана з додатковими меОдноранговий зв'язок за допомогою термінарежами (не зображені) поза мережею доступу, лів доступу в системі МДКР може проводитися за такими як корпоративна інтрамережа або Internet, і допомогою ігнорування стільникової мережі з виможе переносити пакети даних між будь-яким текористанням операцій зворотної лінії зв'язку, щоб рміналом 106 доступу і такими зовнішніми мерепередавати в одноранговий вузол, і з використанжами. Термінал доступу, який має встановлене і ням операцій прямої лінії зв'язку (зарезервованої активне з'єднання каналу трафіку з одним або бідля зв'язку з вузла доступу в операції мережі), льше вузлами доступу, називають активним терщоб приймати інформацію керування системою з міналом доступу, і кажуть, що він знаходиться в мережі. У режимі однорангового зв'язку термінал стані трафіку. Про термінал доступу, який знаховикористовує частоти зворотної лінії зв'язку видиться в процесі встановлення з'єднання активноключно для прийому з терміналів свого одноранго каналу трафіку з одним або більше вузлами гового вузла і передачі в термінали свого однорандоступ у, кажуть, що він знаходиться в стані устагового вузла. Коли термінал доступу бере участь у новки з'єднання. Термінал доступу може бути одноранговому зв'язку в зоні обслуговування з будь-яким пристроєм передачі даних, який здійсвикористанням каналу, що використовується в нює зв'язок через безпровідний канал або через поточний момент іншими терміналами, які взаємопровідний канал, наприклад, з використанням водіють через мережу, термінал доступу повинен локонно-оптичних або коаксіальних кабелів. Додапідпорядкувати свою передачу мережним прототково термінал доступу може бути будь-яким з колам потужності для того, щоб не погіршити проряду типів пристроїв, що включають в себе, але не пускну здатність або продуктивність мережі. Отже, обмежених: PC-карту, компакт-флеш-пам'ять, зовперешкода, яку потужність передачі термінала нішній або внутрішній модем або безпровідний або доступ у при роботі в режимі однорангового зв'язку провідний телефон. Лінію зв'язку, через яку термівикликає в мережі, повинна бути обмежена до нал доступу посилає сигнали у вузол доступу, нарівня, не більшого ніж рівень, який вона викликала зивають зворотною лінією зв'язку. Лінію зв'язку, б, при роботі через мережу. через яку вузол доступ у посилає сигнали в терміУ даному описі представлений спосіб, признанал доступу, називають прямою лінією зв'язку. чений для однорангового зв'язку, який дає можлиМережа множинного доступу як приклад предвість терміналу доступу у вигляді мобільного приставлена за допомогою безпровідної системи строю приймати передачі з однорангового вузла множинного доступу, яка працює як широкосмугопо зворотній лінії зв'язку, яка в стільниковій операва система широкого спектра, з системою мноції визначена для передач з мобільного пристрою. жинного доступу з кодовим розділенням (МДКР) як У одному варіанті здійснення мобільний пристрій, інфраструктурою, хоч і не обмеженою ілюстрацією що має множину каналів прийому, причому кожна принципів, представлених в даному описі. Фізична може бути настроєна на відповідний канал, може і функціональна архітектура систем МДКР відома і передавати в одноранговий вузол по радіочастот 13 84308 14 ному (RF, РЧ) каналу, що звичайно використовупотужністю для керування потужністю із зворотним ється для зворотної лінії зв'язку, при цьому однозв'язком з ВД 104, а також від партнера одноранчасно приймати і здійснювати моніторинг відповідгового зв'язку. них каналів прямої лінії зв'язку. Термінал може Для операції поза зоною обслуговування і в виконувати керування потужністю розімкненої лінії недозволеному діапазоні ТД 106 ініціює зв'язок. ТД зв'язку для того, щоб відповідним чином обмежу106 пристосовується, щоб виконувати ці функції, вати свою потужність передачі. без координації через ВД 104. Відповідно до одного варіанта здійснення, моМетою є підтримування перешкод, зумовлених більний пристрій є мобільною станцією, яка підтерміналами в режимі операції однорангового тримує широкосмуговий протокол, такий як МДКР. зв'язку, на тому ж самому або більш низькому рівМобільна станція настроює один канал прийому, ні, ніж перешкоди від тих же самих терміналів в щоб одержувати і відстежувати пряму лінію зв'язку режимі операції "натисни для обміну медіамережі доступу МДКР. При виконанні цього мобіданими". льна станція виконує процедури станції в незайняДодатковою метою є забезпечення безшовнотому стані, що включають в себе моніторинг будьго переходу між режимами "натисни для обміну яких вхідних сторінок і виконання передач обслумедіа-даними" і однорангового зв'язку і навпаки. говування в незайнятому стані. Коли мобільна Додатково бажано забезпечити уніфікований підстанція починає операцію однорангового зв'язку, хід в зоні обслуговування і поза зоною обслуговувона настроює другий канал прийому на відповідвання в дозволених і недозволених діапазонах. ний канал, щоб приймати інших користувачів одІдеально сценарій зони обслуговування і операції норангового зв'язку (який в цьому варіанті здійсоднорангового зв'язку можуть бути забезпечені нення є каналом зворотної лінії зв'язку). Мобільна без видимості для користувача. станція однорангового зв'язку починає передаваУ одному варіанті здійснення операція одноти, але її потужність повинна бути обмежена. Дарангового зв'язку в мережі множинного доступу ний варіант здійснення може вимагати, щоб мобіпризначена, щоб підтримувати велику кількість льна станція підпорядковувалася протоколу користувачів в групі, наприклад до восьми корискерування потужністю без зворотного зв'язку метувачів в режимі однорангового зв'язку, і дуже вережі доступу як способу, щоб обмежити свою полику кількість користувачів в режимі широкомовної тужність передачі. Звичайно, мобільна станція в передачі. Операція однорангового зв'язку може операції однорангового зв'язку може мати свою бути реалізована у множині режимів. Наприклад, в потужність передачі, додатково обмежену іншими одному режимі заздалегідь визначена група ТД способами, такими як за допомогою безпосередніх 106 позначена як партнери для виклику. Інший команд керування потужністю для протилежної режим може реалізувати додаток суспільної безсторони або партнера однорангового зв'язку або пеки, який доступний для поліції або пожежників. за допомогою інших придатних способів. Ще в одному режимі один ТД 106 передає у мноІншою задачею є зменшення навантаження на жину приймачів, наприклад, відео передачу, подімережу множинного доступу. За допомогою забезбну широкомовній передачі. печення можливості однорангового зв'язку з мобіОперація в зоні обслуговування льного пристрою в мобільний пристрій без прохоОперація в зоні обслуговування належить до дження через базову станцію або інший елемент однорангового зв'язку, який має місце в області, інфраструктури мережі одноранговий зв'язок змещо обслуговується в поточний момент за допомоншує навантаження мережі. Навантаження сектогою ВД 104, з використанням дозволеного в потора мережі також зменшують за допомогою викоричний момент діапазону частот і використовується стання однорангового зв'язку частот, відмінних від ВД 104. У цьому випадку спочатку ВД 104 допомачастот, які використані мережею. У цих випадках гає ТД при установці однорангового зв'язку, що операція однорангового зв'язку дає можливість може дати в результаті перехід поточної стільнимережею. У цих випадках операція однорангового кової комірки в одноранговий режим, а також в зв'язку дає можливість безпровідному зв'язку пропередачі керування потужністю з ІД 106 під час довжуватися там, де він може бути недоступним виклику однорангового зв'язку. ВД 104 виконує через мережу доступу. з'єднання і установку однорангового зв'язку після Для операції в зоні обслуговування є початкопояви події або запуску. Можливі запуски можуть ва точка установки через мережу доступу. Для бути реалізовані за допомогою ВД 104 на основі цілей наступного обговорення в зразковій мережі множини міркувань і можуть включати в себе без множинного доступу МДКР мобільний пристрій обмеження: 1) місцезнаходження ТД 106; 2) вихід буде згадуватися як термінал доступу (ТД), а меТД 106 з області зони обслуговування; 3) навантарежа буде згадуватися як мережа доступу (МД). Ці ження мережі 100; 4) близькість учасників однорапоняття ясно визначені для варіанта здійснення в нгового зв'язку; 5) перекриття елементів в активній стандарті TIA/EIA/IS-856. Як проілюстровано на множині (AS, AM) для множини ТД 106; або 6) повФіг.1, мережа 100 множинного доступу включає в новаження ВД 104. Потім ВД 104 підтримує односебе один або більше вузлів 104 доступ у, які обранговий зв'язок. Установка і сигналізація можуть слуговують термінали 106 множинного доступу. У бути ідентичні установці і сигналізації, використадеякий момент часу ВД 104 визначає, що є режим ним в мережах CDMA2000 і мережах високошвидоднорангового зв'язку, доступний для зв'язку, і кісної передачі пакетних даних (HRPD) TIA/EIA/ISініціює установку до переходу одного з ТД 106 до 856. операції однорангового зв'язку. Коли виклик встановлений, ТД 106 приймає команди керування 15 84308 16 У одному сценарії ВД 104 пропонує, щоб група ІД. Значення хеш-функції вводять в хе ш-функцію, ТД 106 зробила спробу режиму операції одноранвиходом якої є один з ряду частотних каналів, догового зв'язку. ступних для однорангового зв'язку. Це дає можлиКодування і ідентифікація ВД 104 можуть навість обом ТД 106 відкривати одноранговий зв'язок дати динамічні призначення довгого псевдошумов одному і тому ж каналі. Після ініціалізації однового PN, ПШ коду за допомогою ВД 104, наприрангового зв'язку в хе шированому каналі ТД 106 клад, при спробі операції однорангового зв'язку може узгодити і перейти в інший канал, доступний і/або під час операції однорангового зв'язку. для однорангового зв'язку. Цей спосіб може бути У одному варіанті здійснення для формування поширений на більш ніж два ТД 106 за допомогою групи однорангового зв'язку кожний ТД 106 може формування значення хеш-функції з ІД всі х членів підтримувати список AT 106, призначених для одгрупи однорангового вузла. норангового зв'язку. Це може бути, наприклад, Відповідно до іншого варіанта здійснення, когрупа будівельників, які формували б групу одножний ТД 106 вимірює потужність прийому у всіх рангового зв'язку. ТД 106 може обмежувати пошук каналах, що використовуються, і повідомляє реіншими ТД 106 в заздалегідь сформованих групах. зультати вимірювань в ВД 104. Потім ВД 104 проЦе можуть бути деякі маски довгого коду, зарезерпонує найкращі канали, щоб використати для певовані для спеціальних груп однорангового зв'язку. редачі і прийому в ТД 106 або для групи ТД 106 можуть використовувати загальні маски однорангового зв'язку. Найкращий канал є специдовгого коду і запитувати доповнення до існуючих фічним для сценарію модуляції і передачі, такого, груп однорангового зв'язку. Може вимагатися вепри якому система реалізовує стр уктур у часового дучий пристрій поточної групи, щоб шукати нових ущільнення (TDM) або структуру кодового ущільклієнтів однорангового зв'язку. ТД 106 можуть пенення (CDM), як визначено в даному описі нижче. редавати з використанням загальних масок довгоЯк використано в даному описі, структура КУ заго коду, щоб встановлювати гр упи однорангового безпечує одночасні передачі множині цільових зв'язку. одержувачів, причому передачі піддають кодовому Для установки і підтримки з'єднання одноранущільненню разом протягом одного інтервалу чагового зв'язку є початковий етап захоплення. Для су. Стр уктура TDM належить до надання різних захоплення термінала однорангового зв'язку ТД інтервалів часу для передач у множину ТД 106. 106 вибирають найкращий канал для передачі. ВД Вибір каналу може змінюватися як функція пере104 може надати список відповідних каналів в ТД давача, наприклад, як в сеансі однорангового зв'я106. Як альтернатива, ВД 104 може надати список зку структури CDM, для всієї групи однорангового переважного роумінгу каналів, за допомогою якого зв'язку. Максимальна потужність передачі може термінал може бути поінформований про канали бути обмежена мережею МДКР, як обговорено в однорангового зв'язку в географічній області, коли даному описі нижче відносно керування потужнісвін помічає базову станцію 1x або DO, яка налетю. жить до цієї географічної області. ТД 106 може Для захоплення термінала однорангового використати ID, ІД базової станції як ключ в список зв'язку вимірювання відношення сигналу до перепереважного роумінгу, щоб визначити доступні шкоди і шуму (SINR) (в ТД 106) виконують множиканали однорангового зв'язку в географічній облану разів через розумний інтервал часу, щоб одерсті. ВД 104 може використовувати заздалегідь вижати надійну оцінку. Таке вимірювання і оцінка значений формат повідомлення, такий як повідомможуть збільшити час захоплення. лення універсального списку сусідніх станцій, Вибір каналу може розглядати велику множиописане в TIA/EIA/IS-2000, версія А, або переадну каналів, що допомагає в зменшенні перешкод в ресоване повідомлення в TIA/EIA/IS-856. мережі і для однорангового зв'язку. Однак велика Відповідно до одного варіанта здійснення, комножина каналів збільшує час захоплення. Потріжний ТД 106 має список каналів, щоб визначати бно помітити, що велика кількість ТД 106 в групі черговість передачі під час захоплення однораноднорангового зв'язку додатково збільшує час загового зв'язку. Індивідуальний список каналів для хоплення. даного ТД 106 є унікальним для цього ТД 106. Система, що реалізовує операцію однорангоСписок каналів може бути запропонований за дового зв'язку, може розглядати множину варіантів помогою ВД 104, такого як базова станція (BS, операцій каналу трафіку. Перший варіант признаБС). Послідовність передачі каналу тоді є унікальчений для статичного вибору каналу, заснованого ною для кожного ТД 106 і відома всім іншим ТД на первинному захопленні, причому під час пер106 в групі однорангового зв'язку. ТД 106 також винного захоплення вибирають "найкращий" кашукають інші ТД 106 з використанням загальних нал. Однак такий процес є трудомістким. масок довгого коду. Другий варіант забезпечує вибір каналу під Кожний ТД 106 буде надавати вказівку в інші час операції трафіку, при цьому ТД 106 продовжує ТД 106 "найкращого" каналу для прийому повідвикористання "найкращих" каналів або адаптивну омлень. Кожний ТД 106 вибирає "найкращий" кастрибкоподібну перебудову частоти. Третій варінал передачі на основі зворотного зв'язку, при ант використовує випадкову стрибкоподібну перецьому переважний канал передачі є найбільш бабудову частоти , оскільки адаптивна стрибкоподібжаним каналом. на перебудова частоти може бути неможливою Відповідно до іншого варіанта здійснення, два при знаходженні в стані трафіку, при цьому переТД 106, які бажають взаємодіяти один з одним по шкоди можуть бути усереднені у часі. У будьдоступних каналах, формують значення хешякому випадку інший варіант може бути викорисфункції за допомогою конкатенації їх відповідних 17 84308 18 таний для кожного сценарію модуляції/передачі, найменше в один призначений інтервал часу петобто, структури TD M або CDM. редачі в наступній групі, що керує іншим одноранЗвернімося до Фіг.3 для розуміння протоколів говим вузлом, щоб збільшити (або зменшити) свій фізичного рівня для однорангового зв'язку між рівень потужності передачі на деяку заздалегідь двома ТД 106 (позначеними як користувач №1 і визначену величину. Біти керування потужністю користувач №2) відповідно до принципів, наведекодують в два канали МАС призначеного інтерваних вище. Кожному ТД 106 однорангового вузла, лу або інтервалів часу передачі. Кожний ТД однощо бере участь в одноранговому зв'язку, може рангового вузла усереднює біти керування потужбути призначений унікальний номер в групі, наприністю, декодовані з кожного з двох каналів МАС клад користувач №1, користувач №2 і т. д. Потім призначеного інтервалу або інтервалів часу гр упи, кожний інтервал часу передачі розділяють щонайі робить відповідну дію відносно свого рівня потуменше на стільки частин, скільки є однорангових жності передачі на основі усереднених бітів керувузлів, що беруть участь в одноранговому зв'язку. вання потужністю. Цей приклад забезпечує можУ деяких ситуаціях інтервал часу може бути розділивість щонайменше чотирьох дій корекції лений на більше число частин, ніж є учасників. потужності передачі за кожний кадр. Номер користувача відповідає частині інтервалу Маршр ути передачі і прийому для кожного ТД часу, в якій цей користувач повинен передавати. можуть використовувати різні канали МДКР. Один Для випадку дво х учасників користувач №1 виковаріант здійснення підтримує передачі ортогонаристовує першу половину інтервалу часу для пельного частотного ущільнення (OFDM) протягом редачі, і приймає у другій половині інтервалу часу, частин, позначених як частини ДАНІ інтервалу а користувач №2 використовує др угу половину часу, якщо швидкість даних перевищує поріг для інтервалу часу для передачі, а першу для прийобагатомаршрутного ослаблення. му. Для кожної передачі наданий захисний час Фіг.4 ілюструє приклад з чотирма ТД одноран(GT), щоб передбачити час між передачею і пригових вузлів, що беруть участь в одноранговому йомом. GT використовують, щоб передбачити зазв'язку, операція однорангового зв'язку використотримки перемикання і поширення. вує структур у TD M, при цьому швидкість керуванПротокол фізичного рівня, використаний для ня потужністю менше, ніж для випадку двох учасоднорангового зв'язку між двома користувачами, ників, на коефіцієнт два. Робиться посилання на який зображений на Фіг.3 може бути сумісним, Фіг.2, на якій ТД 206 може взаємодіяти з іншими зокрема з TIAEIAIS-856 і 1xEV-DO. У такому варіачерез сеанс однорангового зв'язку. У цьому випаднті здійснення канали керування доступом до секу кожний учасник посилає біти керування потужредовища (МАС) використовують для керування ністю (КП) іншим учасникам в одноранговому зв'япотужністю зворотної лінії зв'язку (RPC) і автомазку. Випадок чотирьох учасників може бути тичного запиту повторення (ARQ), подібних тим, поширений на більше число учасників, причому які визначені в 1xEV-D O-Rev A. Результуючою інтервал часу розділяють на більше число частин, структурою передачі були б ДАНІ, з подальшим щоб розмістити нових або додаткових учасників. МАС, з подальшим пілотом-сигналом (П), потім Кожне збільшення числа учасників в інтервалі часу МАС, потім 34. Як проілюстровано на Фіг.3, корисзменшує швидкість бітів КП. Це зменшення має тувач №1 передає протягом першої частини інтерсвоїм результатом те, що кожний ТД є менш чутвалу часу, а користувач №2 передає протягом ливим до керування потужністю із зворотним зв'яздругої частини інтервалу часу. ком зворотної лінії зв'язку. Один варіант здійсненДва протоколи однорангового вузла, проілюсня підтримує ОЧП з передачами часткового тровані на Фіг.3, можуть реалізувати керування діапазону. потужністю однорангового зв'язку, наприклад, таДля операції в зоні обслуговування потужністю ким чином. Заявник передбачає, що команди кекожного ТД при роботі в режимі однорангового рування потужністю представлені у вигляді бітів. У зв'язку керують за допомогою ВД, наприклад, кожцьому відношенні біти керування потужністю встаної системи приймача-передавача базової станції новлюють в одну полярність, щоб керувати збіль(BTS, СПБС) в активній множині ТД, а також всіма шеннями потужності на деяку заздалегідь визнаабо частиною партнера (партнерів) однорангового чену величину або величину, що визначається, і в зв'язку. У більш загальному значенні мережа допротилежну полярність, щоб керувати складовими ступу і інші ТД однорангових вузлів можуть брати зменшеннями потужності на деяку заздалегідь участь в керуванні потужністю із зворотним зв'язвизначену величину або величину, що визначаком зворотної лінії зв'язку ТД, зайнятого в однорається. Кадр передачі складений з шістнадцяти нговому зв'язку. Наприклад, в одному варіанті інтервалів часу. Колений кадр поділений на чотири здійснення елемент каналу (CE, EK) призначають підкадри, причому кожна група складається з човсім СПБС в активній множині ТД. У приймачі тирьох інтервалів часу. Цикл керування потужнісСПБС потрібна мінімальна потужність, щоб гарантю може бути завершений чотири рази за кожний тувати, що покажчики продовжують залишатися кадр, причому один біт керування потужністю позайнятими з мінімумом з однією СПБС в активній силають в кожному підкадрі. Кожний ТД одноранмножині. На відміну від традиційного керування гового вузла вимірює рівень прийнятої потужності потужністю для систем широкосмугового МДКР іншого однорангового вузла кожний інтервал часу, DS, таких як TIA/EIA/IS-95 і TIA/EIA/IS-2000. режим усереднює прийняту потужність в підкадрі, порівроботи однорангового зв'язку вимагає дво х точок нює рівень з порогом, встановленим на основі точустановки керування потужністю. Точка установки ки установки керування потужністю без зворотного або поріг перешкоди вибирають як максимальну зв'язку, і посилає біт керування потужністю щопотужність перешкоди, яку БС може приймати з 19 84308 20 термінала однорангового зв'язку. Ця точка устаноПодібним чином протягом інтервалу часу (n+2) ТД вки може бути максимальною точкою керування ухвалює рішення відносно керування потужністю у потужністю, визначеною за допомогою протоколу відповідь на біт І, переданий протягом інтервалу керування потужністю без зворотного зв'язку або із часу (n+2), а також у відповідь на біт F, переданий зворотним зв'язком. Точку установки або поріг попротягом інтервалу часу (n+1). кажчика вибирають як покажчиком RAKE. ВД може надати ТД дельта у виміряному відПосилання на Фіг.5 призначене для розуміння, ношенні Ecpe/Nt (енергія в елементарному сигналі як сигналізують про керування потужністю на фідо теплового шуму) і точку установки трафіку. Козичному рівні. На фігурі біти керування потужністю ли ТД передає дані, що декодуються за допомо(КП) внаслідок точки установки перешкоди і точки гою ВД, він повинен збільшити потужність передачі установки покажчика передають в ТД, перемежопілот-сигналу при передачі сигналізації/даних. вані в прямій лінії зв'язку (FL, ПЛЗ) щонайменше На Фіг.5 представлення бітів КП в кожному інза допомогою одного ВД, кожний біт з половиною тервалі часу передачі може містити значення для швидкості керування потужністю із зворотним зв'яодного або більше бітів, причому кожний біт з відзком однорангового зв'язку. Точка установки пеповідного джерела, і всі подібні біти (наприклад, решкоди є порогом, вище якого біти обов'язкового всі біти І або всі біти F), піддані кодовому ущільзменшення передають з ВД протягом парних інненню. Отже, кожна СПБС в активній множині ТД тервалів часу; логічне збільшення використовують, може посилати біти І і F під відповідним кодом, і якщо прийнята потужність в ВД більше ніж точка ТД може приймати і декодувати один або більше установки перешкоди; логічне зменшення бітів бітів І в парні інтервали часу передачі, один або обов'язкового зменшення вказує неактивний стан. більше бітів F в непарні інтервали часу передачі. Біти блокування покажчика передають протягом Кожний ТД однорангового вузла може посилати непарних інтервалів часу, і це є логічним зменбіти КП під визначеним кодом, і один або більше шенням, якщо прийнята потужність в ВД менше бітів PTP можуть бути прийняті і декодовані в ніж точка установки блокування покажчика; логічне будь-якому інтервалі часу передачі. Отже, керузбільшення бітів блокування покажчика вказує вання потужністю із зворотним зв'язком для ТД, неактивний стан. Приклади обчислення точки що працює в режимі однорангової передачі, викоустановки наведені в [патенті США №6609008]. нують таким чином. По-перше, всі повідомлення Фіг.5 ілюструє планування для бітів керування покерування потужністю одного типу об'єднують ратужністю з ВД в першому каналі прийому в ТД і з зом у відповідності з наступними правилами: ТД однорангового вузла в іншому каналі прийому. - дійсна команда КП обов'язкового зменшення Команди "І" належать до команд обов'язкового визначена як АБО всі х бітів КП обов'язкового змезменшення на основі точки установки перешкоди, ншення зі всіх СПБС в активній множині, тобто ТД що передається з ВД. Команди "F" належать до повинен зменшити потужність передачі, коли будькоманд керування потужністю на основі точки яка СПБС посилає команду обов'язкового зменустановки покажчика, причому ВД визначає енершення; гію, необхідну, щоб приймати сигнал у всі х покаж- дійсна команда блокування покажчика визначиках або щонайменше в одному покажчику в ВД. чена як І всіх бітів КП блокування покажчика зі всіх Біти КП (PTP) з ТД однорангового вузла передаСПБС в активній множині, причому ТД збільшує ють по зворотній лінії зв'язку (RL, ЗЛЗ) протягом потужність тільки, якщо всі БС посилають команду всіх інтервалів часу в ТД зі швидкістю керування блокування покажчика; і потужністю із зворотним зв'язком двоточкового - дійсна команда КП збільшення PTP визначезв'язку. Біт керування потужністю однорангового на як АБО всіх бітів КП збільшення з одноранговозв'язку має логічну велику величину, якщо прийняго вузла (вузлів), що бере участь в одноранговому та потужність в ТД однорангового вузла більше зв'язку, тобто ТД бажав би збільшити потужність, точки установки передачі, і логічно малу величину, якщо щонайменше так вказує один одноранговий якщо прийнята потужність в ТД однорангового вузол. вузла менше точки установки потужності передачі. Результатом кожної з цих логічних операцій є Звичайно, це узгодження бітів може бути інверто"дійсна команда КП". Ці дійсні команди зображені ване або може бути використане інше узгодження, на Фіг.6. Значення бітів команд керування потужніщо використовує інші узгодження сигналізації. стю визначені за допомогою їх імен з використанДля кожної точки установки, коли який-небудь ням перетворення логічної величини в значення біт потрібний протягом інтервалу часу передачі, в біта; в даному описі логічна величина "істина" пеякому новий біт є недоступним, використовується ретворюється на значення біта "одиниця", а логічбіт, інтервалу часу передачі, в якому новий біт є на величина "хибність" перетворюється на знанедоступним, використовується біт, прийнятий чення біта "нуль". Наприклад, команда протягом попереднього інтервалу часу. Конкретно, обов'язкового зменшення використовує значення 1 біт І передають протягом інтервалу часу n і не пе(істина), щоб вказувати команду зменшення, в той редають протягом інтервалу часу (n+1). Протягом час як команда блокування покажчика використоінтервалу часу n ТД ухвалює рішення відносно вує значення біта 0 (хибність), щоб вказувати кокерування потужністю у відповідь на біт І, передаманду збільшення. Звичайно, команда збільшення ний протягом цього інтервалу часу. Протягом інPTP також використовує значення біта 0 (хибтервалу часу (n+1) ТД ухвалює рішення відносно ність), щоб вказувати команду підвищення. Дійсні керування потужністю у відповідь на біт І, передакоманди об'єднують, щоб створити результат, проний протягом інтервалу часу n, а також у відповідь ілюстрований в правому стовпці таблиці на Фіг.6. У на біт F, переданий протягом інтервалу часу (n+1). цьому стовпці результат "ЗМЕНШЕННЯ" примушує 21 84308 22 ТД зменшити свій рівень потужності передачі на група однорангового зв'язку виконує процедуру деяку заздалегідь визначену величину або велиповторної установки. чину, що визначається, наприклад на 1 децибел. Структура часового мультиплексування (ЧМ, Результат "ЗБІЛЬШЕННЯ" примушує ТД збільшити TDM) свій рівень потужності передачі на деяку заздалеСтруктура ЧМ проілюстрована на Фіг.4, на якій гідь визначену величину або величину, що визнакожний з учасників може передавати протягом чається, наприклад на 1 децибел. Незважаючи на призначеної частини інтервалу часу передачі. Коте, що два випадки, відмічені ВІДСУТНІСТЬ ДІЇ ли учасник передає, передача включає в себе ко(N/A, В/Д), ніколи можуть не відбуватися, ТД вирисне навантаження (тобто дані), інформацію Сигзначений як такий, що не бере ніякої участі в цих налізація рівня КДС включає в себе команди двох випадках. керування потужністю. Один варіант здійснення забезпечує безшовну Структура ЧМ дає можливість всім ТД в групі операцію для обробки зв'язку між ТД, що викорисоднорангового зв'язку керувати потужністю інших товують режим однорангового зв'язку. У першому ТД в групі однорангового зв'язку. Керування потуваріанті після команди з ВД шукати партнера (паржністю структури ЧМ може бути поліпшене за дотнерів) однорангового зв'язку ТД починає операпомогою використання схеми ARQ, АЗП (автомацію у вентильному режимі. Робочий цикл передачі тичний запит повторення). є функцією числа партнера (партнерів) однорангоФункціонування поза зоною обслуговування і в вого зв'язку при використанні структури ЧМ. Перенедозволеному діапазоні давачу призначають роль ВД при використанні Функціонування поза зоною обслуговування і в структури КУ. Термінали однорангового зв'язку недозволеному діапазоні виконують без ВД. У цій намагаються захопити партнера (партнерів) з виситуації ТД в групі ініціюють і підтримують одноракористанням пілот-сигналу, переданого протягом нговий зв'язок автономно. Можна вносити мінімаінтервалу вентильного ВКЛЮЧЕНО. льні зміни в функціонування поза зоною обслугоУ другому варіанті ТД використовує інші провування і в недозволеному діапазоні. Ініціалізація цедури пошуку частоти, такі як процедури, викоризаснована на загальних масках довгого коду ПШ. стані в TIA/EIA/IS-95B. Після виявлення пілотОскільки ВД не бере участь в цьому режимі сигналу біти керування потужністю посилають за зв'язку, керування потужністю зменшують до рідопомогою ТД однорангового зв'язку партнеру шення на основі АБО команд підвищення від парт(партнерам), і вказівку сигналізації посилають в ВД нерів однорангового зв'язку. Інакше кажучи, даний як повідомлення про захоплення партнера (партТД буде збільшувати потужність передачі, коли нерів) однорангового зв'язку. будь-який з партнерів посилає команду збільшити Пристрій однорангового зв'язку повинен буде потужність. розрізнювати біти керування потужністю з БС і від Виконують грубе захоплення синхронізації і за партнера (партнерів) однорангового зв'язку. Один допомогою GSP, ГСП (глобальна система позиціоваріант здійснення реалізовує місце явного нування). Для точного захоплення синхронізації ТД MACID, ІД КДС для такої ідентифікації. Інший варівикористовує пілот-сигнал (пілот-сигнали) від парант здійснення використовує біти керування потутнера (партнерів) однакового зв'язку. жністю тільки після вказівки сигналізації з ВД, що Коли група однорангового зв'язку ідентифіковказує режим роботи однорангового зв'язку. вана (і при допущенні, що група ТД має нормальну Структура кодового ущільнення (КУ, CDM) синхронізацію), позиція в інтервалі часу передачі З використанням структури КУ один ТД перевідома всім іншим ТД в гр упі. ТД можуть визначити дає в інші ТД, які є партнерами однорангового синхронізацію і канал, який буде використаний для зв'язку. Передавальному ТД дійсно сприяють у передачі. виконанні обов'язків ВД. Таким чином, передаваТД продовжують пошук доти, поки не буде льний ТД приймає керування потужністю від всіх встановлене L з'єднання щонайменше з одним партнерів однорангового зв'язку. Партнери одноіншим ТД, причому пошук всіх ТД в групі виконурангового зв'язку тільки приймають з передавальють протягом заздалегідь визначеного інтервалу ного ТД. Фіг.7 ілюструє схему передачі. Користучасу. вач №1 є передавальним ТД, що діє як ВД. Множина каналів прийому Користувач №1 передає протягом 3/4 інтервалу Реалізація варіантів здійснення, обговорених в часу передачі і приймає протягом V4 інтервалу даному описі може вимагати модифікації апаратчасу передачі. Партнери однорангового зв'язку ного забезпечення, щоб надати конструкції для РЧ передають пілот-сигнал і інформацію керування схем передачі і прийому термінала доступу. Один потужністю протягом 1/4 інтервалу часу передачі. підхід до повторного конструювання може реаліПередачі від партнерів однорангового зв'язку підзовувати новий канал прийому таким чином, щоб дають кодовому ущільненню. підтримувати множину каналів прийому. Це забезПеред встановленням групи приймальні ТД печує необхідну продуктивність але вносить додапередають пілот-сигнал і команди керування поткову вартість і складність в апаратне забезпечентужністю в передавальний ТД. У одному варіанті ня. здійснення група однорангового зв'язку використоІнший підхід вводить РЧ перемикачі, щоб одевує стрибкоподібну перебудову частоти, щоб змержати в результаті приймач з рознесенням. РЧ ншити перешкоди. перемикачі зменшують вартість модифікації апаКоли передавальний ТД змінюється з користуратного забезпечення, але в результаті можуть вача №1 до іншого партнера, користувача №к, мати втрату чутливості. Фіг.8 ілюстр ує один варіант здійснення РЧ частини апаратного забезпе 23 84308 24 чення ТД за допомогою множини каналів прийому, налом доступу і мережею доступу, і він може бути які полегшують одноранговий зв'язок за допомовикористаний, наприклад, щоб подавати команди гою реалізації РЧ перемикача (перемикачів). На керування потужністю блокування перешкоди і Фіг.8 сигнал основної смуги частот I/Q, В/Ч (вхідна покажчика в термінал доступу. Для прийому повідчерга) (СОСЧ В/Ч) передають по зворотній лінії омлень зворотної лінії зв'язку з терміналів доступу зв'язку з термінала доступу через канал передачі, однорангових вузлів, РЧ перемикачі 840 і 842 спощо включає в себе фазове автопідстроювання лучені з фільтром 846 ЗЛЗ, а перемикач 844 генечастоти зворотної лінії зв'язку (RL PLL, ФАЧ ЗЛЗ) ратора з'єднує сигнал частоти ЗЛЗ зі змішувачем 802, яка керує частотою генератора, керованого 830, внаслідок цього створюють демодульований напруженням (VCO, ГКН) 804. ГКН 804 надає сигсигнал основної смуги частот В/Ч ЗЛЗ з одного або нал частоти ЗЛЗ, і сигнали частоти ЗЛЗ і СОСЧ більше терміналів доступу однорангових вузлів. В/Ч змішують в змішувачі 806. Сигнал, перетвореЦей стан схеми використовують для зв'язку між ний з підвищенням частоти, створений за допомотерміналом доступу і його одноранговими вузлагою змішувача 806, заздалегідь посилюють за доми, і він може бути використаний, наприклад, щоб помогою попереднього підсилювача 807 і подавати команди керування потужністю PTP в фільтрують за допомогою фільтра 808 зворотної термінал доступу. лінії зв'язку, посилюють за допомогою підсилювача У ще одному варіанті здійснення рознесення 809 потужності і подають за допомогою дуплексопаралельного з’єднання, яке полегшує однорангора 811 в першу антен у 812. Сигнал прямої лінії вий зв'язок, вводять за допомогою ПНРШ маршрузв'язку приймають по двох каналах прийому, зату прийому в РЧ частині апаратного забезпечення безпечених з метою рознесення в стандартних РЧ ТД. Це реалізоване з мініальним збільшенням васекціях термінала доступу. У цьому відношенні в ртості, але може вимагати додаткової антени. Фіг.9 першому каналі прийому перший прийнятий сигілюструє цей варіант здійснення. На Фіг.9 реалізонал подають з антени 812 через дуплексор 811 в вана архітектура з множиною каналів прийому фільтр 814 прямої лінії зв'язку (FL, ПЛЗ). Ви хідний щонайменше за допомогою одного РЧ перемикача сигнал з фільтра 814 посилюють за допомогою 940. РЧ частини ТД подібні Фіг.8 з відмінністю у підсилювача низьким рівнем шуму (LNA, ПНРШ) другому і третьому каналах прийому. Другий канал 816 і перетворюють з пониженням частоти в зміприйому (з рознесенням) включає в себе антену шувачі 821 з використанням сигналу частоти ПЛЗ, 924, яка подає прийнятий сигнал в фільтр 926 створеного за допомогою фазового автопідстроюпрямої лінії зв'язку (ПЛЗ). Вихідний сигнал фільтра вання частоти ПЛЗ (FL PLL, ФАЧ ПЛЗ) 818, ГКН 926 посилюють за допомогою ПНРШ 928 і пере820 і схеми 821 поділу на два. Перший відновлетворюють з пониженням частоти в змішувачі 930 з ний сигнал основної смуги частої ПЛЗ виводять за використанням сигналу частоти ПЛЗ, створеного, допомогою змішувача 821 по лінії 822 зв'язку сигяк описано вище в зв'язку з Фіг.8, щоб створити налу. Другий канал прийому (з рознесенням) демодульовапий сигнал основної смуги частот В/Ч включає в себе антену 824, яка подає другий приПЛЗ. Третій канал прийому для однорангового йнятий сигнал в фільтр 826 прямої лінії зв'язку зв'язку включає в себе антену 934, яка подає при(ПЛЗ). Вихідний сигнал фільтра посилюють за дойнятий сигнал в фільтр 936 зворотної лінії зв'язку помогою ПНРШ 828 і перетворюють з пониженням (ЗЛЗ). Вихідний сигнал фільтра посилюють за дочастоти в змішувачі 830 з використанням сигналу помогою ПНРШ 938 і перетворюють з пониженням частоти ПЛЗ, створеного за допомогою разового частоти в змішувачі 930 з використанням сигналу автопідстроювання частоти 818 ПЛЗ, ГКН 820 і частоти ЗЛЗ, створеного, як описано вище в зв'язсхеми 821 поділу на два. Другий відновлений сигку з Фіг.8, щоб створити демодульований сигнал нал основної смуги частот ПЛЗ виводять за допоосновної смуги частот В/Ч ЗЛЗ. РЧ перемикач 940 могою змішувача 830 по лінії 832 зв'язку сигналу. має входи, сполучені з ви ходами ПНРШ 928 і 938, і Третій канал прийому для одноразового зв'язку вихід, сполучений з одним входом змішувача 930. забезпечений за допомогою РЧ перемикачів 840 і Перемикач 944 генератора має входи, які прийма842, перемикача 844 генератора, фільтра 846 звоють сигнали частоти ПЛЗ і ЗЛЗ і вихід, сполучений ротної лінії зв'язку (ЗЛЗ) і буфера 848. РЧ перемиз другим входом змішувача 930. Для прийому покач 840 сполучений з виходом антени 824 і перевідомлень прямої лінії зв'язку з інфраструктури микає прийнятий сигнал в фільтр 826 ПЛЗ або мережі доступу, такої як вузол доступ у, РЧ перефільтр 846 ЗЛЗ. РЧ перемикач 842 сполучений з микач 940 сполучений з ПНРШ 928, а перемикач виходами фільтра 826 ПЛЗ або фільтра 846 ЗЛЗ і 944 генератора з'єднує сигнал частоти ПЛЗ зі зміперемикає один з цих виходів на вхід ПНРШ 828. шувачем 930, внаслідок чого демодульований сигГКН 804 ЗЛЗ також подає вихідний сигнал в буфер нал основної смуги частот В/Ч ПЛЗ одержують з 848. Перемикач 844 генератора приймає сигнал інфраструктури мережі доступу. Цей стан схеми частоти ПЛЗ і сигнал частоти ЗЛЗ і подає один з використовують для зв'язку між терміналом достуцих сигналів в змішувач 830. Для прийому повідпу і мережею доступу, і він може бути використаомлень прямої лінії зв'язку з інфраструктури мений, наприклад, щоб подавати команди керування режі доступу, такої як вузол доступ у, РЧ перемипотужністю блокування перешкоди і покажчика в качі 840 і 842 сполучені з фільтром 826 ПЛЗ, а термінал доступу. Для прийому повідомлень звоперемикач 844 генератора з'єднує сигнал частоти ротної лінії зв'язку з терміналів доступ у одноранПЛЗ зі змішувачем 830, в результаті цього демогових вузлів, РЧ перемикач 940 сполучений з дульований сигнал основної смуги частот В/Ч ПЛЗ ПНРШ 938, а перемикач 944 генератора з'єднує одержують з інфраструктури мережі доступу. Цей сигнал частоти ЗЛЗ зі змішувачем 930, внаслідок стан схеми використовують для зв'язку між терміцього створюють демодульований сигнал основної 25 84308 26 смуги частот В/Ч ЗЛЗ з одного або більше термісинхронно з операцією ТД. Наприклад, команди І і налів доступу однорангових вузлів. Цей стан схеF можуть бути передані в ТД по прямій лінії зв'язми використовують для зв'язку між терміналом ку, перемежованими в змінних інтервалах часу, як доступ у і його одноранговими вузлами, і він може розкрито в зв'язку з Фіг.5. Одночасно на етапі 1088 бути використаний, наприклад, щоб подавати коодин або більше однорангових терміналів порівманди керування потужністю PTP в термінал донюють рівень потужності, переданий за допомогою ступу. ТД, зі своїми окремо обчисленими точками устаФіг.10 ілюструє схему 1000 послідовності опеновки і передають команди в ТД, щоб зменшити рацій зразкового способу керування потужністю потужність передачі (1090) або збільшити потуждля ТД в зоні обслуговування в режимі однорангоність передачі (1092). Наприклад, команди PTP вого зв'язку. Дія способу 1000 керування потужнісоднорангового термінала можуть бути передані в тю починається, коли ТД починає операцію одноТД в кожному інтервалі часу по зворотній лінії зв'ярангового зв'язку на етапі 1010. На цьому етапі ТД зку, призначеній для однорангового зв'язку для ТД використовує свій перший канал прийому ПЛЗ і і його терміналів однорангового зв'язку партнера. включає свій канал прийому ЗЛЗ на етапі 1020. На етапі 1093 ТД відповідає на команди І або Спочатку на етапі 1040 ТД проводить керування F і керування потужністю PTP, прийняті в кожному потужністю без зворотного зв'язку 1020. Спочатку інтервалі часу, за допомогою регулювання свого на етапі 1040 ТД проводить керування потужністю рівня потужності передачі відповідно до механізму без зворотного зв'язку на основі сукупної потужнорегулювання потужності, який об'єднує відповідні сті, прийнятої з системи множинного доступу, і з команди керування потужністю, щоб видавати дійодного або більше однорангових терміналів досні команди, а потім об'єднує дійсні команди, щоб ступу. На основі сукупної потужності ТД встановстворити результуючу дію регулювання потужності лює свій рівень потужності передачі на рівень попередачі. У цьому відношенні ТД може збільшуватужності мінімальної величини, необхідний для ти або зменшувати потужність передачі на відпотого, щоб ви тягнути відповідь з системи, і передає відні заздалегідь визначені величини або величипробний сигнал. Якщо спроба зазнає невдачі, ТД ни, що визначаються, або може не робити ніякої збільшує свій рівень потужності на деякий заздадії і залишати рівень потужності передачі незмінлегідь визначений приріст і знову передає пробний ним. Наприклад, механізм керування потужністю з сигнал. Фіг.6 може бути використаний, щоб вирішувати, Коли ТД приймає підтвердження системи, спояке регулювання, якщо воно потрібне, виконати сіб 1000 переходить до КП із зворотним зв'язком відносно рівня потужності передачі. на етапі 1060, на якому система і термінали достуТочки установки необхідно постійно обчислюпу, з якими ТД проводить зв'язок ("однорангові вати повторно для того, щоб пристосовувати дитермінали"), обчислюють відповідні точки установнаміку передачі. Спосіб керування потужністю із ки для рівнів потужності, використаних, щоб керузворотним зв'язком включає в себе визначення вати рівнем потужності РЧ передачі ТД. Керування інтервалу на етапі 1094, після якого відбувається системою реалізоване за допомогою одного або повторне обчислення точок установки на етапі більше вузлів доступу. Однорангові термінали 1096. Повторне обчислення точки установки може окремо керують потужністю ТД. У одному варіанті відбуватися з регулярними інтервалами, наприздійснення керування потужністю із зворотним клад, у відповідь на декодування вмісту кадру (тазв'язком ТД працює в стільниковій системі МДКР і кож "декодування пакету"). У цьому відношенні його потужністю передачі керують за допомогою після прийому всього кадру з шістнадцяти інтервсіх базових приймально-передавальних станцій в валів часу одержувач намагається декодувати його активній множині і за допомогою одного або кадр. Якщо весь кадр не прийнятий, спосіб повербільше однорангових терміналів, з якими він взаєтається на етап 1080 без повторного обчислення модіє. У цьому випадку кожний приймачточок установки. Якщо кадр декодований непрапередавач базової станції обчислює точки установильно, точку установки керування потужністю вки блокування перешкоди і покажчика для ТД, а збільшують на заздалегідь визначену величину кожний одноранговий термінал обчислює точку або визначувану, що визначається. У іншому виустановки однорангового вузла для ТД. падку точку установки зменшують на деяку меншу Потужність передачі ТД піддають керуванню із величину. Величину точки установки порівнюють, зворотним зв'язком, починаючи з етапу 1080, на наприклад, з Ecp/Nt (наприклад відношення сигнаякому одна або більше базових приймальнолу до передавальних станцій порівнюють рівень потужФіг.11 ілюструє схему 1100 послідовності етаності, прийнятої з ТД з величиною точки установки пів зразкового способу керування потужністю для перешкоди, обчисленою для цього ТД. Якщо ріТД поза зоною обслуговування або поза діапазовень перевищує величину точки установки переном в режимі однорангового зв'язку. Робота спошкоди, встановлюють примусову команду (І) змесобу 1100 керування потужністю починається на ншення на етапі 1082. У іншому випадку на етапі етапі 1110 за допомогою ТД в статусі поза діапа1084 рівень потужності, прийнятої з ТД, порівнюзоном або поза зоною обслуговування. Кожний ТД, ють з точкою установки блокування покажчика, що бере участь в одноранговому зв’язку, викорисобчисленого для цього ТД. Якщо рівень менше, товує канал прийому ЗЛЗ, щоб приймати повідомніж величина точки установки, встановлюють колення з однорангових терміналів. На етапі 1120 манду (F) збільшення на етапі 1086. Команди І і F ТД починає передачу по призначеній зворотній передають в ТД зі всіх вузлів доступ у, що беруть лінії зв'язку і проводить керування потужністю без участь в керуванні потужністю передачі термінала, зворотного зв'язку на основі сукупної потужності, 27 84308 28 прийнятої з однорангових терміналів, що бер уть безпечення або як програмне забезпечення, залеучасть в одноранговому зв'язку. На основі рівня жить від конкретного додатку і обмежень проектупотужності, прийнятого з передаючого ТД, одновання, накладених на всю систему. Досвідчені рангові термінали, що беруть участь в однорангофа хівці можуть реалізувати описане функціональвому зв’язку, обчислюють точки установки PTP на не призначення різними способами для кожного етапі 1130, і спосіб переходить до керування потуконкретного додатку, але рішення такої реалізації жністю із зворотним зв'язком на етапі 1132. На не повинні інтерпретуватися як такі, що викликаетапі 1132 один або більше однорангових терміють вихід за рамки даного винаходу. налів порівнюють рівень потужності, переданої за Різні ілюстративні логічні блоки, модулі і схедопомогою ТД, зі своїми окремо обчисленими точми, описані в зв'язку з варіантами здійснення, розками установки і передають команди в ТД, щоб критими в даній заявці, можуть бути реалізовані або зменшити потужність передачі (етап 1133), або виконані за допомогою процесора загального або збільшити потужність передачі (етап 1134). призначення, процесора цифрових сигналів (DSP), Наприклад, команди PTP однорангового термінала спеціалізованої інтегральної схеми (ASIC), вентиможуть бути передані в ТД в кожному інтервалі льної матриці, програмованої в умовах експлуатачасу передачі по зворотній лінії зв'язку, призначеції (FPGA), або іншого програмованого логічного ній для однорангового зв'язку для ТД і його терміпристрою, дискретної логічної схеми або транзисналів однорангового зв'язку партнера. На етапі торної логіки, дискретних компонентів апаратного 1135 ТД відповідає на команди керування потужнізабезпечення або будь-якої їх комбінації, признастю PTP, прийняті в кожному інтервалі часу переченої для виконання функцій, описаних в даній дачі за допомогою регулювання свого рівня потузаявці. Процесор загального призначення може жності передачі відповідно до механізму бути мікропроцесором, але в альтернативі процерегулювання потужності, який об'єднує команди сор може бути будь-яким традиційним процесокерування потужністю PTP, щоб видавати дійсні ром, контролером, мікроконтролером або кінцевим команди, а потім відповідає на дійсні команди за автоматом. Процесор також може бути реалізовадопомогою прийняття результуючої дії регулюванний як комбінація обчислювальних пристроїв, наня потужності передачі. У цьому відношенні ТД приклад, комбінація ПЦС і мікропроцесора, мноможе збільшувати або зменшувати потужність жина мікропроцесорів, один або більше передачі на відповідні заздалегідь визначені велимікропроцесорів спільно з ядром ПЦС або будьчини або величини, що визначаються, або може яка інша така комбінація. не робити ніякої дії і залишати рівень потужності Етапи способу або алгоритму, описаного в передачі незмінним. зв'язку з варіантами здійснення, розкритими в даТочки установки необхідно постійно обчислюній заявці, можуть бути здійснені безпосередньо в вати повторно для того, щоб пристосовувати диапаратному забезпеченні, в модулі програмного наміку передачі. Спосіб керування потужністю із забезпечення, що виконується процесором, або в зворотним зв'язком включає в себе визначення комбінації того і іншого. Модуль програмного заінтервалу на етапі 1136, після якого відбувається безпечення може знаходитися в пам'яті RAM, повторне обчислення точок установки на етапі ОЗП, фле ш-пам'яті, пам'яті ROM, ПЗП, пам'яті 1138. Повторне обчислення точки установки може EPROM, ЕППЗП (електронно програмований відбуватися з регулярними інтервалами, наприПЗП), пам'я ті EEPROM, ЕСППЗП (електронно стиклад, у відповідь на результат, створений за дораний програмований ПЗП), в регістрах, на жорстпомогою декодування пакету. кому диску, змінному диску, CD-ROM, або будьФахівці в даній галузі техніки зрозуміли б, що якому іншому вигляді запам'ятовуючого носія, віінформація і сигнали можуть бути представлені з домого в даній галузі техніки. Зразковий запам'я використанням будь-яких з множини різних технотовуючий носій сполучений з процесором таким логій і способів. Наприклад, дані, інструкції, кочином, що процесор може зчитувати інформацію із манди, інформація, сигнали, біти, символи і елезапам'ятовуючого носія і записувати інформацію ментарні сигнали, які можуть згадуватися у всьому на нього. У альтернативі запам'ятовуючий носій вищенаведеному описі, можуть бути представлені може як одне ціле з процесором. Процесор і запанапругами, струмами, електромагнітними хвилями, м'ятовуючий носій можуть знаходитися в CIC. CIC магнітними полями або частинками, оптичними може знаходитися в призначеному для користуваполями або частинками або будь-якою їх комбінача терміналі, такому як ПС, або може знаходитися цією. в БС. У альтернативі процесор і запам'ятовуючий Фахівці в даній галузі техніки додатково зрозуносій можуть знаходитися в дискретних компоненміли б, що різні ілюстративні логічні блоки, модулі, тах в призначеному для користувача терміналі. схеми і етапи алгоритмів, описані у зв'язку з варіаПопередній опис розкритих варіантів здійсненнтами здійснення, розкритими в даній заявці, моня наданий для того, щоб дати можливість будьжуть бути реалізовані як електронне апаратне заякому фахівцеві в даній галузі техніки здійснити безпечення, комп'ютерне програмне забезпечення або використати даний винахід. Різні модифікації або комбінація того і іншого. Для того, щоб зрозуцих варіантів здійснення будуть легко зрозумілі міло проілюструвати цю взаємозамінність апаратфа хівцям в даній галузі техніки, а основні принциного забезпечення і програмного забезпечення, пи, визначені в даній заявці, можуть бути застосорізні ілюстративні компоненти, блоки, модулі, схевані до інших варіантів здійснення, не виходячи за ми і етапи описані вище загалом в поняттях їх фурамки об'єму і сутності винаходу. Отже, не переднкціонального призначення. Чи реалізовується бачається, що даний винахід обмежений варіантаке функціональне призначення як апаратне затами здійснення, зображеними в даній заявці, а 29 84308 30 має відповідати самим широким рамкам, що узгоілюстрації, потрібно розуміти, що можуть бути джуються з принципами і новими ознаками, роззроблені модифікації, не виходячи за рамки винакритими в даній заявці. ходу. Таким чином, винахід обмежений тільки ниНезважаючи на те, що винахід описаний з пожченаведеною формулою винаходу. силанням на різні варіанти здійснення, приклади і 31 84308 32 33 84308 34 35 84308 36 37 84308 38 39 Комп’ютерна в ерстка О. Гапоненко 84308 Підписне 40 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Peer-to-peer communiucation

Автори англійською

Grob Mattew S., Attar Rashid A., Pfister Henry D., Gilhauzen Klein S., Rezajifar Ramin

Назва патенту російською

Одноранговая связь

Автори російською

Гроб Меттью С., Пфистер Генри Д., Джилхаузен Клейн С., Резайифар Рамин

МПК / Мітки

МПК: H04B 7/005, H04Q 7/28, H04L 12/56

Мітки: одноранговий, зв'язок
