Електронна цигарка з підзарядкою

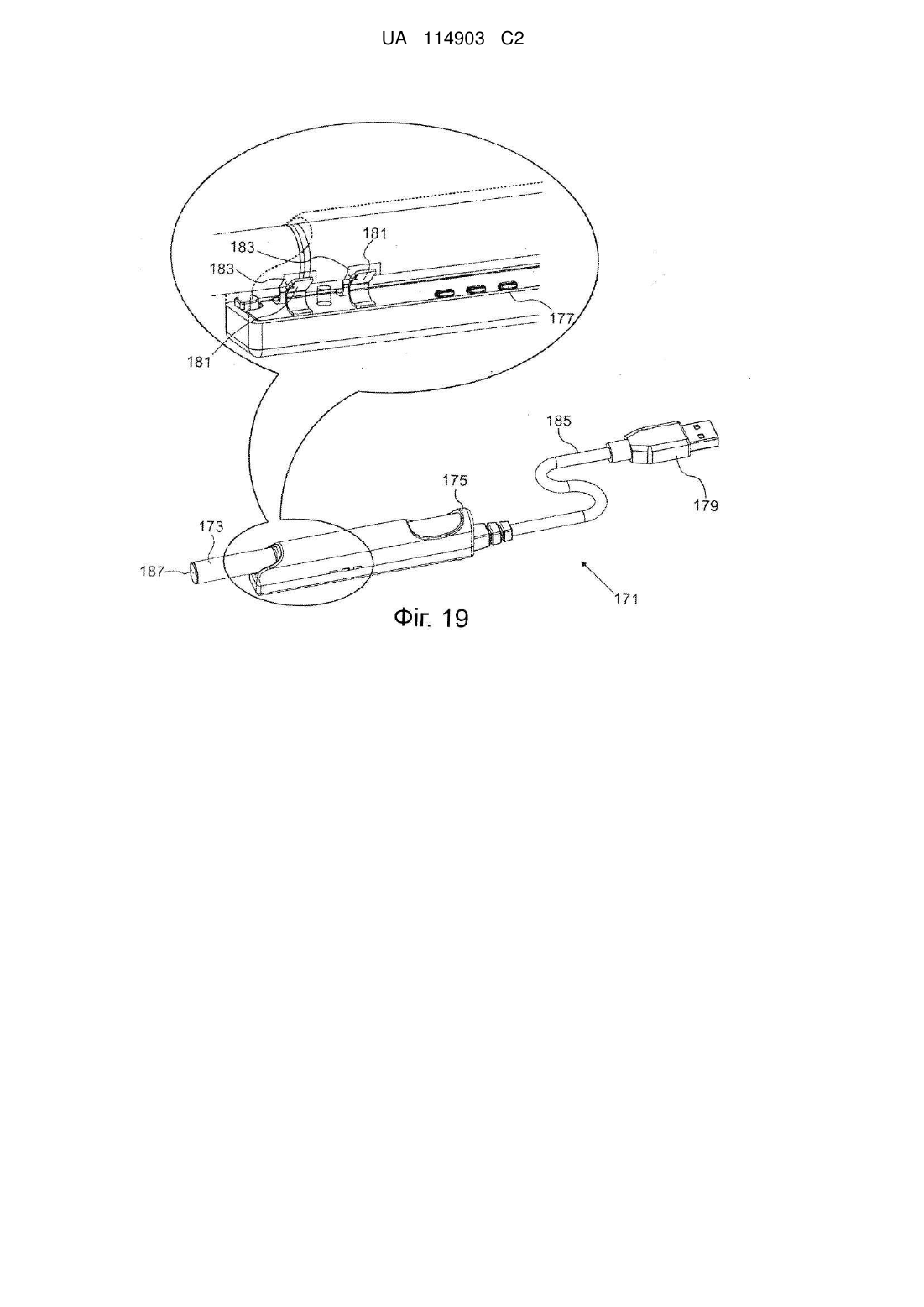

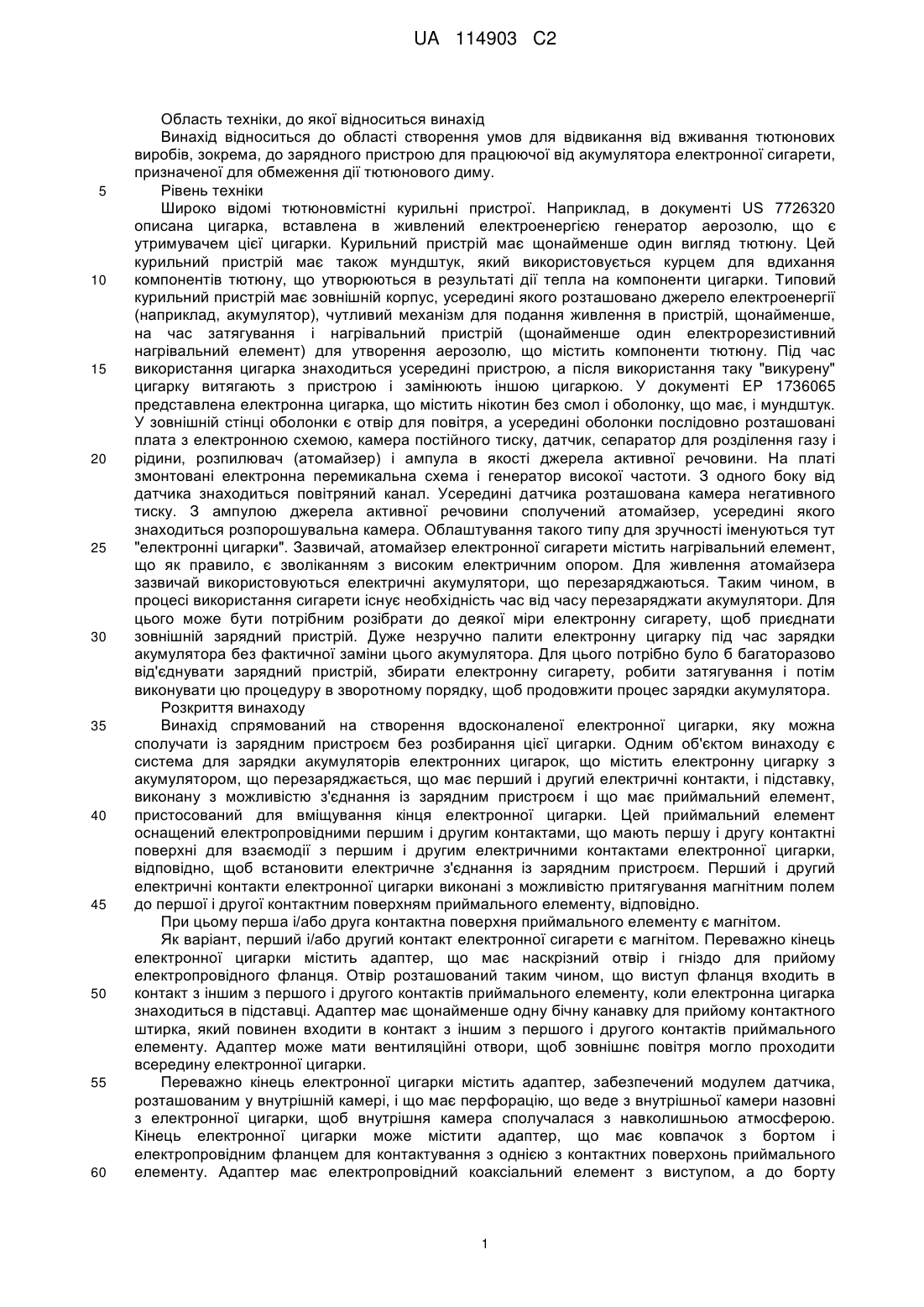

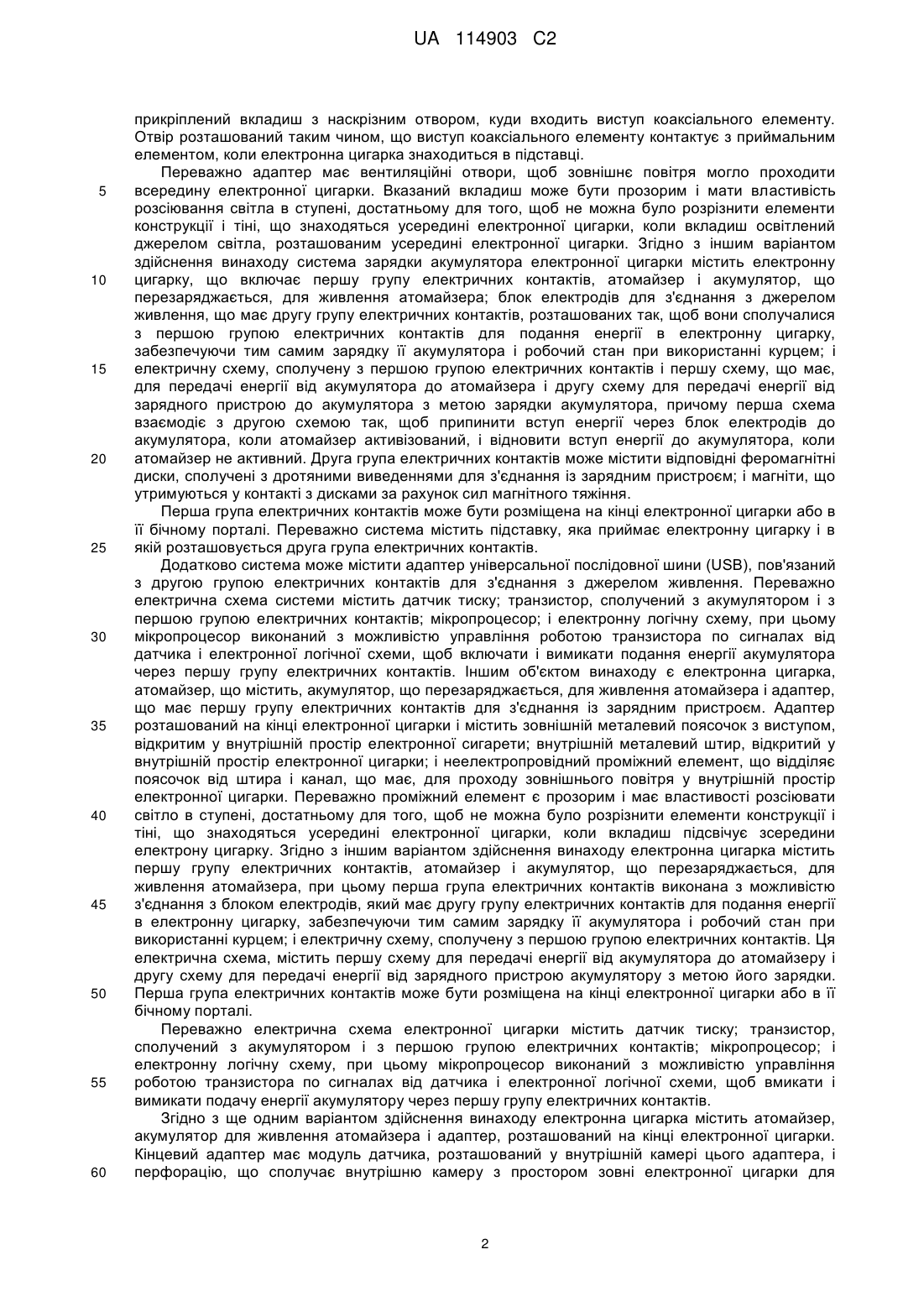

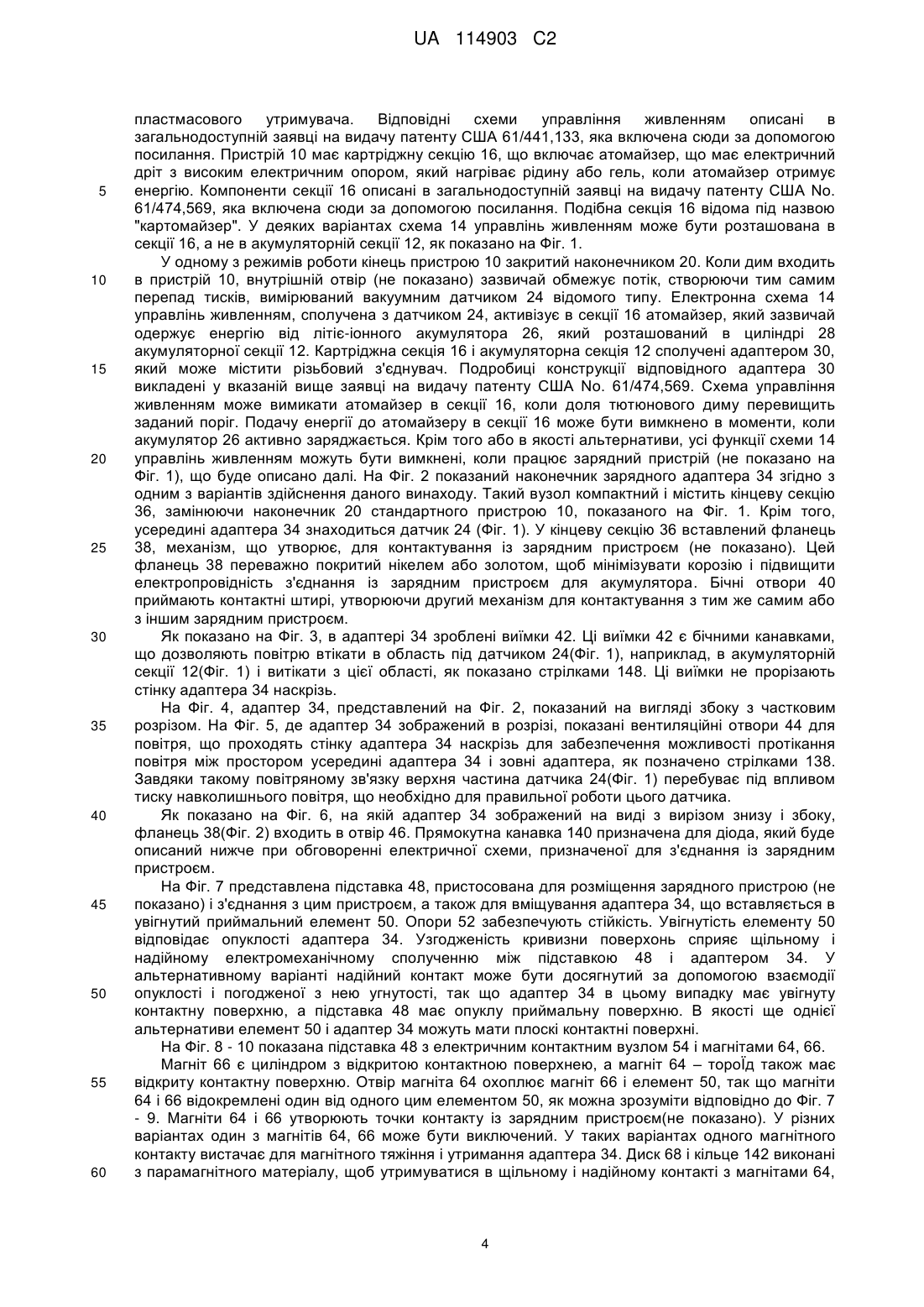

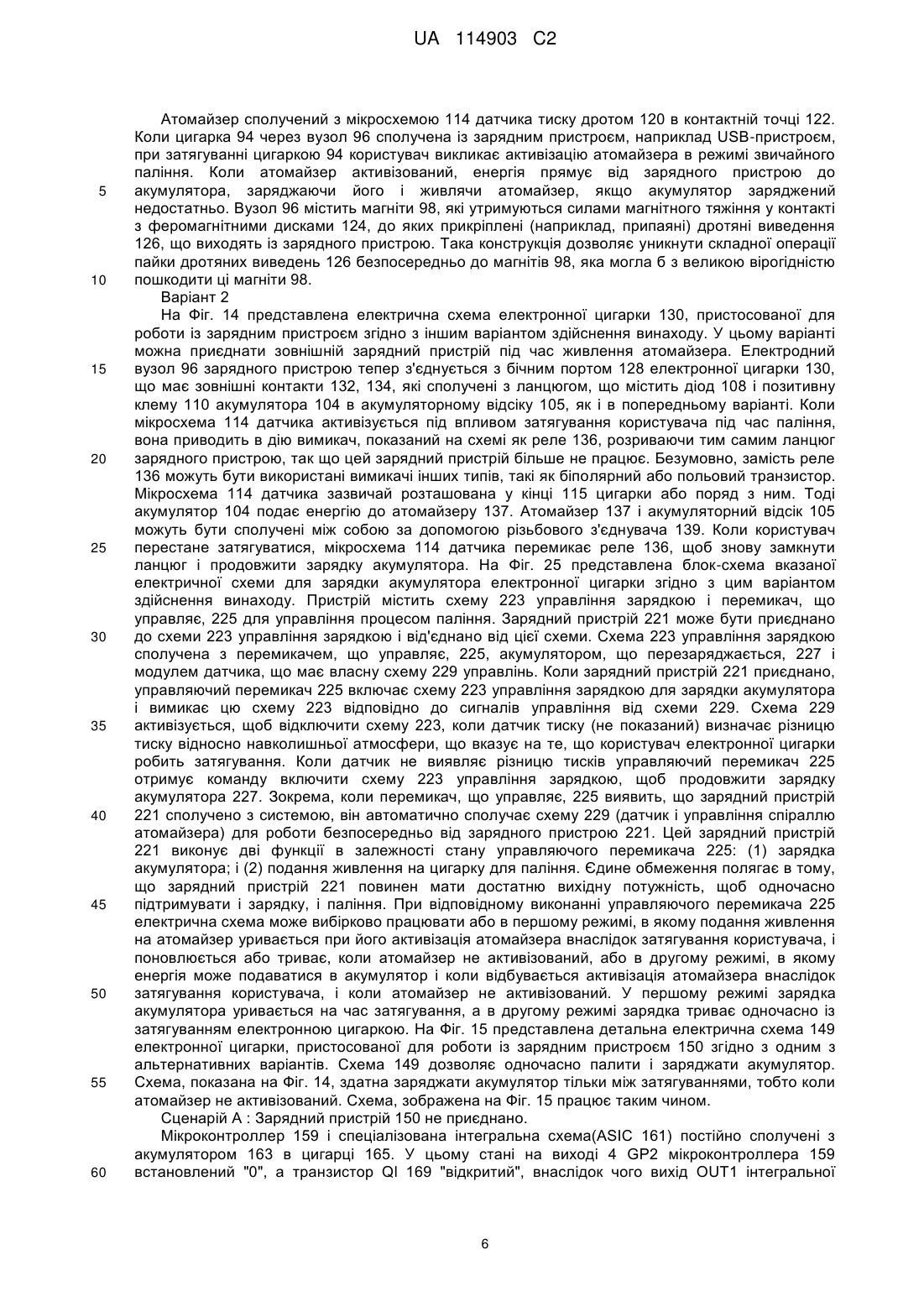

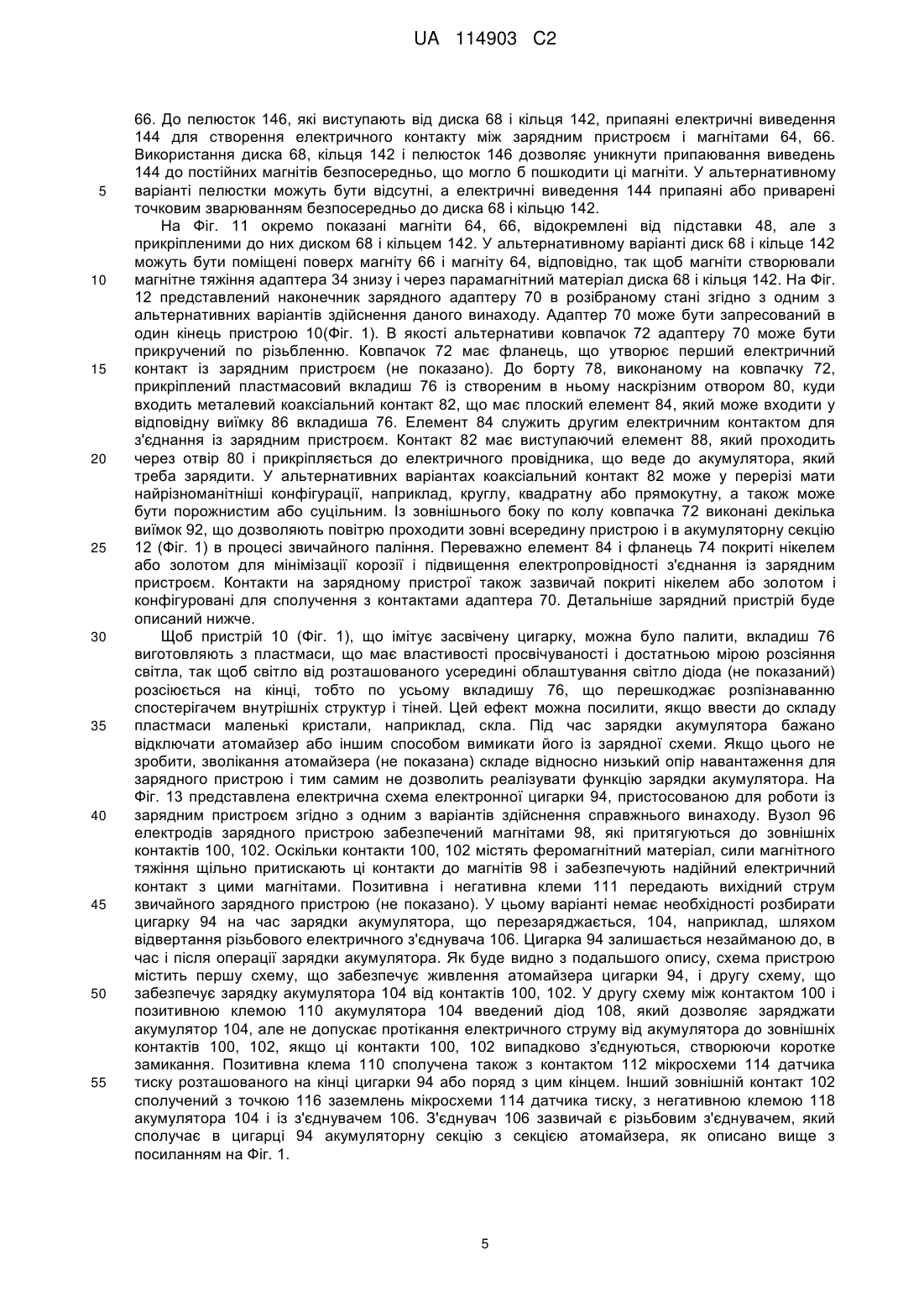

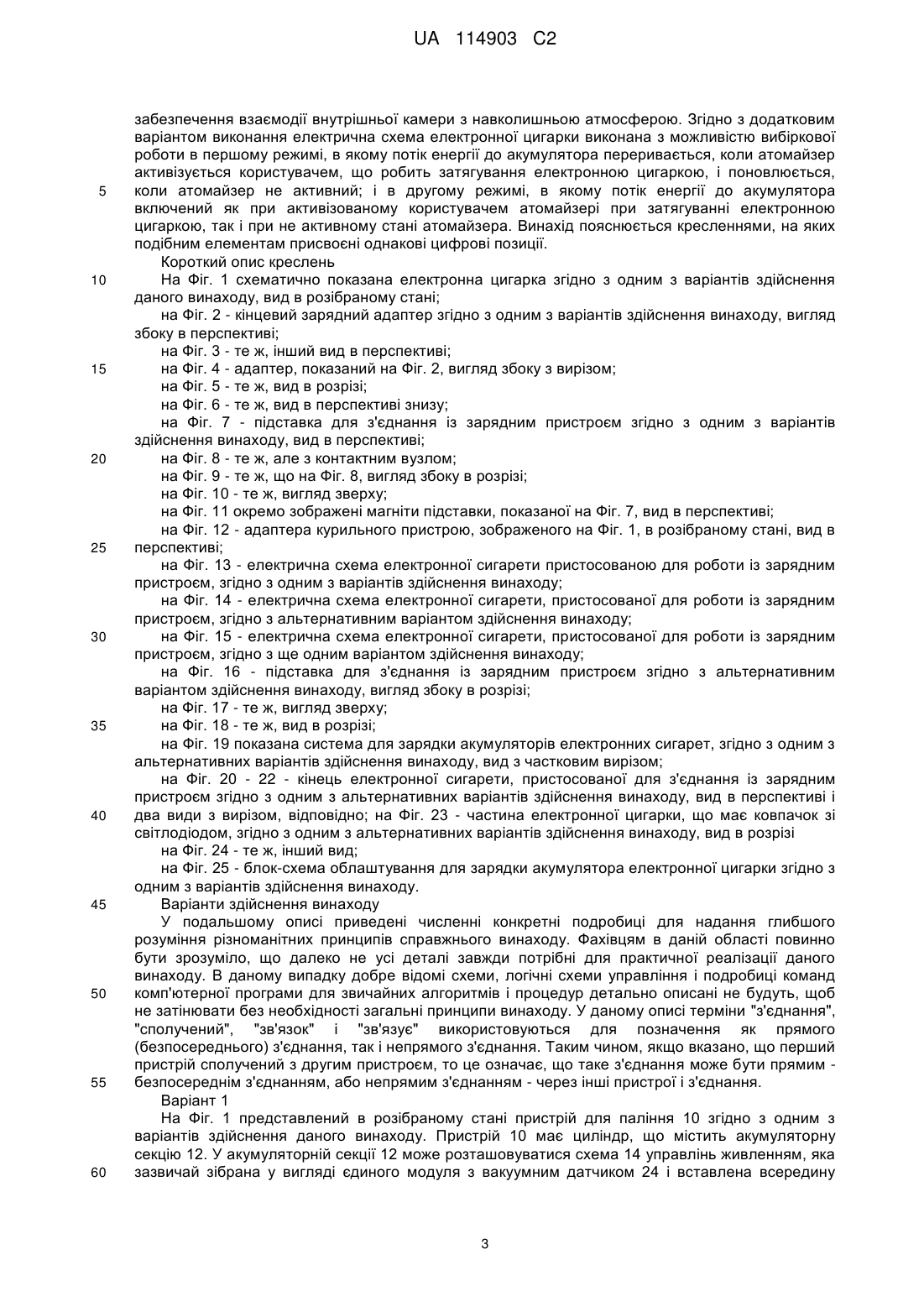

Реферат: Система зарядки акумуляторів електронних цигарок містить електронну цигарку (173), що перезаряджається, має перший і другий електричні контакти (183), підставку (175), що сполучається із зарядним пристроєм, і приймальний елемент, пристосований для прийому кінця електронної цигарки (173). Цей приймальний елемент містить перший і другий контакти (181), що мають першу і другу контактні поверхні для контактування з першим і другим електричними контактами (183) електронної цигарки (175), відповідно, з метою встановлення електричного з'єднання із зарядним пристроєм. UA 114903 C2 (12) UA 114903 C2 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до області створення умов для відвикання від вживання тютюнових виробів, зокрема, до зарядного пристрою для працюючої від акумулятора електронної сигарети, призначеної для обмеження дії тютюнового диму. Рівень техніки Широко відомі тютюновмістні курильні пристрої. Наприклад, в документі US 7726320 описана цигарка, вставлена в живлений електроенергією генератор аерозолю, що є утримувачем цієї цигарки. Курильний пристрій має щонайменше один вигляд тютюну. Цей курильний пристрій має також мундштук, який використовується курцем для вдихання компонентів тютюну, що утворюються в результаті дії тепла на компоненти цигарки. Типовий курильний пристрій має зовнішній корпус, усередині якого розташовано джерело електроенергії (наприклад, акумулятор), чутливий механізм для подання живлення в пристрій, щонайменше, на час затягування і нагрівальний пристрій (щонайменше один електрорезистивний нагрівальний елемент) для утворення аерозолю, що містить компоненти тютюну. Під час використання цигарка знаходиться усередині пристрою, а після використання таку "викурену" цигарку витягають з пристрою і замінюють іншою цигаркою. У документі EP 1736065 представлена електронна цигарка, що містить нікотин без смол і оболонку, що має, і мундштук. У зовнішній стінці оболонки є отвір для повітря, а усередині оболонки послідовно розташовані плата з електронною схемою, камера постійного тиску, датчик, сепаратор для розділення газу і рідини, розпилювач (атомайзер) і ампула в якості джерела активної речовини. На платі змонтовані електронна перемикальна схема і генератор високої частоти. З одного боку від датчика знаходиться повітряний канал. Усередині датчика розташована камера негативного тиску. З ампулою джерела активної речовини сполучений атомайзер, усередині якого знаходиться розпорошувальна камера. Облаштування такого типу для зручності іменуються тут "електронні цигарки". Зазвичай, атомайзер електронної сигарети містить нагрівальний елемент, що як правило, є зволіканням з високим електричним опором. Для живлення атомайзера зазвичай використовуються електричні акумулятори, що перезаряджаються. Таким чином, в процесі використання сигарети існує необхідність час від часу перезаряджати акумулятори. Для цього може бути потрібним розібрати до деякої міри електронну сигарету, щоб приєднати зовнішній зарядний пристрій. Дуже незручно палити електронну цигарку під час зарядки акумулятора без фактичної заміни цього акумулятора. Для цього потрібно було б багаторазово від'єднувати зарядний пристрій, збирати електронну сигарету, робити затягування і потім виконувати цю процедуру в зворотному порядку, щоб продовжити процес зарядки акумулятора. Розкриття винаходу Винахід спрямований на створення вдосконаленої електронної цигарки, яку можна сполучати із зарядним пристроєм без розбирання цієї цигарки. Одним об'єктом винаходу є система для зарядки акумуляторів електронних цигарок, що містить електронну цигарку з акумулятором, що перезаряджається, що має перший і другий електричні контакти, і підставку, виконану з можливістю з'єднання із зарядним пристроєм і що має приймальний елемент, пристосований для вміщування кінця електронної цигарки. Цей приймальний елемент оснащений електропровідними першим і другим контактами, що мають першу і другу контактні поверхні для взаємодії з першим і другим електричними контактами електронної цигарки, відповідно, щоб встановити електричне з'єднання із зарядним пристроєм. Перший і другий електричні контакти електронної цигарки виконані з можливістю притягування магнітним полем до першої і другої контактним поверхням приймального елементу, відповідно. При цьому перша і/або друга контактна поверхня приймального елементу є магнітом. Як варіант, перший і/або другий контакт електронної сигарети є магнітом. Переважно кінець електронної цигарки містить адаптер, що має наскрізний отвір і гніздо для прийому електропровідного фланця. Отвір розташований таким чином, що виступ фланця входить в контакт з іншим з першого і другого контактів приймального елементу, коли електронна цигарка знаходиться в підставці. Адаптер має щонайменше одну бічну канавку для прийому контактного штирка, який повинен входити в контакт з іншим з першого і другого контактів приймального елементу. Адаптер може мати вентиляційні отвори, щоб зовнішнє повітря могло проходити всередину електронної цигарки. Переважно кінець електронної цигарки містить адаптер, забезпечений модулем датчика, розташованим у внутрішній камері, і що має перфорацію, що веде з внутрішньої камери назовні з електронної цигарки, щоб внутрішня камера сполучалася з навколишньою атмосферою. Кінець електронної цигарки може містити адаптер, що має ковпачок з бортом і електропровідним фланцем для контактування з однією з контактних поверхонь приймального елементу. Адаптер має електропровідний коаксіальний елемент з виступом, а до борту 1 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 прикріплений вкладиш з наскрізним отвором, куди входить виступ коаксіального елементу. Отвір розташований таким чином, що виступ коаксіального елементу контактує з приймальним елементом, коли електронна цигарка знаходиться в підставці. Переважно адаптер має вентиляційні отвори, щоб зовнішнє повітря могло проходити всередину електронної цигарки. Вказаний вкладиш може бути прозорим і мати властивість розсіювання світла в ступені, достатньому для того, щоб не можна було розрізнити елементи конструкції і тіні, що знаходяться усередині електронної цигарки, коли вкладиш освітлений джерелом світла, розташованим усередині електронної цигарки. Згідно з іншим варіантом здійснення винаходу система зарядки акумулятора електронної цигарки містить електронну цигарку, що включає першу групу електричних контактів, атомайзер і акумулятор, що перезаряджається, для живлення атомайзера; блок електродів для з'єднання з джерелом живлення, що має другу групу електричних контактів, розташованих так, щоб вони сполучалися з першою групою електричних контактів для подання енергії в електронну цигарку, забезпечуючи тим самим зарядку її акумулятора і робочий стан при використанні курцем; і електричну схему, сполучену з першою групою електричних контактів і першу схему, що має, для передачі енергії від акумулятора до атомайзера і другу схему для передачі енергії від зарядного пристрою до акумулятора з метою зарядки акумулятора, причому перша схема взаємодіє з другою схемою так, щоб припинити вступ енергії через блок електродів до акумулятора, коли атомайзер активізований, і відновити вступ енергії до акумулятора, коли атомайзер не активний. Друга група електричних контактів може містити відповідні феромагнітні диски, сполучені з дротяними виведеннями для з'єднання із зарядним пристроєм; і магніти, що утримуються у контакті з дисками за рахунок сил магнітного тяжіння. Перша група електричних контактів може бути розміщена на кінці електронної цигарки або в її бічному порталі. Переважно система містить підставку, яка приймає електронну цигарку і в якій розташовується друга група електричних контактів. Додатково система може містити адаптер універсальної послідовної шини (USB), пов'язаний з другою групою електричних контактів для з'єднання з джерелом живлення. Переважно електрична схема системи містить датчик тиску; транзистор, сполучений з акумулятором і з першою групою електричних контактів; мікропроцесор; і електронну логічну схему, при цьому мікропроцесор виконаний з можливістю управління роботою транзистора по сигналах від датчика і електронної логічної схеми, щоб включати і вимикати подання енергії акумулятора через першу групу електричних контактів. Іншим об'єктом винаходу є електронна цигарка, атомайзер, що містить, акумулятор, що перезаряджається, для живлення атомайзера і адаптер, що має першу групу електричних контактів для з'єднання із зарядним пристроєм. Адаптер розташований на кінці електронної цигарки і містить зовнішній металевий поясочок з виступом, відкритим у внутрішній простір електронної сигарети; внутрішній металевий штир, відкритий у внутрішній простір електронної цигарки; і неелектропровідний проміжний елемент, що відділяє поясочок від штира і канал, що має, для проходу зовнішнього повітря у внутрішній простір електронної цигарки. Переважно проміжний елемент є прозорим і має властивості розсіювати світло в ступені, достатньому для того, щоб не можна було розрізнити елементи конструкції і тіні, що знаходяться усередині електронної цигарки, коли вкладиш підсвічує зсередини електрону цигарку. Згідно з іншим варіантом здійснення винаходу електронна цигарка містить першу групу електричних контактів, атомайзер і акумулятор, що перезаряджається, для живлення атомайзера, при цьому перша група електричних контактів виконана з можливістю з'єднання з блоком електродів, який має другу групу електричних контактів для подання енергії в електронну цигарку, забезпечуючи тим самим зарядку її акумулятора і робочий стан при використанні курцем; і електричну схему, сполучену з першою групою електричних контактів. Ця електрична схема, містить першу схему для передачі енергії від акумулятора до атомайзеру і другу схему для передачі енергії від зарядного пристрою акумулятору з метою його зарядки. Перша група електричних контактів може бути розміщена на кінці електронної цигарки або в її бічному порталі. Переважно електрична схема електронної цигарки містить датчик тиску; транзистор, сполучений з акумулятором і з першою групою електричних контактів; мікропроцесор; і електронну логічну схему, при цьому мікропроцесор виконаний з можливістю управління роботою транзистора по сигналах від датчика і електронної логічної схеми, щоб вмикати і вимикати подачу енергії акумулятору через першу групу електричних контактів. Згідно з ще одним варіантом здійснення винаходу електронна цигарка містить атомайзер, акумулятор для живлення атомайзера і адаптер, розташований на кінці електронної цигарки. Кінцевий адаптер має модуль датчика, розташований у внутрішній камері цього адаптера, і перфорацію, що сполучає внутрішню камеру з простором зовні електронної цигарки для 2 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпечення взаємодії внутрішньої камери з навколишньою атмосферою. Згідно з додатковим варіантом виконання електрична схема електронної цигарки виконана з можливістю вибіркової роботи в першому режимі, в якому потік енергії до акумулятора переривається, коли атомайзер активізується користувачем, що робить затягування електронною цигаркою, і поновлюється, коли атомайзер не активний; і в другому режимі, в якому потік енергії до акумулятора включений як при активізованому користувачем атомайзері при затягуванні електронною цигаркою, так і при не активному стані атомайзера. Винахід пояснюється кресленнями, на яких подібним елементам присвоєні однакові цифрові позиції. Короткий опис креслень На Фіг. 1 схематично показана електронна цигарка згідно з одним з варіантів здійснення даного винаходу, вид в розібраному стані; на Фіг. 2 - кінцевий зарядний адаптер згідно з одним з варіантів здійснення винаходу, вигляд збоку в перспективі; на Фіг. 3 - те ж, інший вид в перспективі; на Фіг. 4 - адаптер, показаний на Фіг. 2, вигляд збоку з вирізом; на Фіг. 5 - те ж, вид в розрізі; на Фіг. 6 - те ж, вид в перспективі знизу; на Фіг. 7 - підставка для з'єднання із зарядним пристроєм згідно з одним з варіантів здійснення винаходу, вид в перспективі; на Фіг. 8 - те ж, але з контактним вузлом; на Фіг. 9 - те ж, що на Фіг. 8, вигляд збоку в розрізі; на Фіг. 10 - те ж, вигляд зверху; на Фіг. 11 окремо зображені магніти підставки, показаної на Фіг. 7, вид в перспективі; на Фіг. 12 - адаптера курильного пристрою, зображеного на Фіг. 1, в розібраному стані, вид в перспективі; на Фіг. 13 - електрична схема електронної сигарети пристосованою для роботи із зарядним пристроєм, згідно з одним з варіантів здійснення винаходу; на Фіг. 14 - електрична схема електронної сигарети, пристосованої для роботи із зарядним пристроєм, згідно з альтернативним варіантом здійснення винаходу; на Фіг. 15 - електрична схема електронної сигарети, пристосованої для роботи із зарядним пристроєм, згідно з ще одним варіантом здійснення винаходу; на Фіг. 16 - підставка для з'єднання із зарядним пристроєм згідно з альтернативним варіантом здійснення винаходу, вигляд збоку в розрізі; на Фіг. 17 - те ж, вигляд зверху; на Фіг. 18 - те ж, вид в розрізі; на Фіг. 19 показана система для зарядки акумуляторів електронних сигарет, згідно з одним з альтернативних варіантів здійснення винаходу, вид з частковим вирізом; на Фіг. 20 - 22 - кінець електронної сигарети, пристосованої для з'єднання із зарядним пристроєм згідно з одним з альтернативних варіантів здійснення винаходу, вид в перспективі і два види з вирізом, відповідно; на Фіг. 23 - частина електронної цигарки, що має ковпачок зі світлодіодом, згідно з одним з альтернативних варіантів здійснення винаходу, вид в розрізі на Фіг. 24 - те ж, інший вид; на Фіг. 25 - блок-схема облаштування для зарядки акумулятора електронної цигарки згідно з одним з варіантів здійснення винаходу. Варіанти здійснення винаходу У подальшому описі приведені численні конкретні подробиці для надання глибшого розуміння різноманітних принципів справжнього винаходу. Фахівцям в даній області повинно бути зрозуміло, що далеко не усі деталі завжди потрібні для практичної реалізації даного винаходу. В даному випадку добре відомі схеми, логічні схеми управління і подробиці команд комп'ютерної програми для звичайних алгоритмів і процедур детально описані не будуть, щоб не затінювати без необхідності загальні принципи винаходу. У даному описі терміни "з'єднання", "сполучений", "зв'язок" і "зв'язує" використовуються для позначення як прямого (безпосереднього) з'єднання, так і непрямого з'єднання. Таким чином, якщо вказано, що перший пристрій сполучений з другим пристроєм, то це означає, що таке з'єднання може бути прямим безпосереднім з'єднанням, або непрямим з'єднанням - через інші пристрої і з'єднання. Варіант 1 На Фіг. 1 представлений в розібраному стані пристрій для паління 10 згідно з одним з варіантів здійснення даного винаходу. Пристрій 10 має циліндр, що містить акумуляторну секцію 12. У акумуляторній секції 12 може розташовуватися схема 14 управлінь живленням, яка зазвичай зібрана у вигляді єдиного модуля з вакуумним датчиком 24 і вставлена всередину 3 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 пластмасового утримувача. Відповідні схеми управління живленням описані в загальнодоступній заявці на видачу патенту США 61/441,133, яка включена сюди за допомогою посилання. Пристрій 10 має картріджну секцію 16, що включає атомайзер, що має електричний дріт з високим електричним опором, який нагріває рідину або гель, коли атомайзер отримує енергію. Компоненти секції 16 описані в загальнодоступній заявці на видачу патенту США No. 61/474,569, яка включена сюди за допомогою посилання. Подібна секція 16 відома під назвою "картомайзер". У деяких варіантах схема 14 управлінь живленням може бути розташована в секції 16, а не в акумуляторній секції 12, як показано на Фіг. 1. У одному з режимів роботи кінець пристрою 10 закритий наконечником 20. Коли дим входить в пристрій 10, внутрішній отвір (не показано) зазвичай обмежує потік, створюючи тим самим перепад тисків, вимірюваний вакуумним датчиком 24 відомого типу. Електронна схема 14 управлінь живленням, сполучена з датчиком 24, активізує в секції 16 атомайзер, який зазвичай одержує енергію від літіє-іонного акумулятора 26, який розташований в циліндрі 28 акумуляторної секції 12. Картріджна секція 16 і акумуляторна секція 12 сполучені адаптером 30, який може містити різьбовий з'єднувач. Подробиці конструкції відповідного адаптера 30 викладені у вказаній вище заявці на видачу патенту США No. 61/474,569. Схема управління живленням може вимикати атомайзер в секції 16, коли доля тютюнового диму перевищить заданий поріг. Подачу енергії до атомайзеру в секції 16 може бути вимкнено в моменти, коли акумулятор 26 активно заряджається. Крім того або в якості альтернативи, усі функції схеми 14 управлінь живленням можуть бути вимкнені, коли працює зарядний пристрій (не показано на Фіг. 1), що буде описано далі. На Фіг. 2 показаний наконечник зарядного адаптера 34 згідно з одним з варіантів здійснення даного винаходу. Такий вузол компактний і містить кінцеву секцію 36, замінюючи наконечник 20 стандартного пристрою 10, показаного на Фіг. 1. Крім того, усередині адаптера 34 знаходиться датчик 24 (Фіг. 1). У кінцеву секцію 36 вставлений фланець 38, механізм, що утворює, для контактування із зарядним пристроєм (не показано). Цей фланець 38 переважно покритий нікелем або золотом, щоб мінімізувати корозію і підвищити електропровідність з'єднання із зарядним пристроєм для акумулятора. Бічні отвори 40 приймають контактні штирі, утворюючи другий механізм для контактування з тим же самим або з іншим зарядним пристроєм. Як показано на Фіг. 3, в адаптері 34 зроблені виїмки 42. Ці виїмки 42 є бічними канавками, що дозволяють повітрю втікати в область під датчиком 24(Фіг. 1), наприклад, в акумуляторній секції 12(Фіг. 1) і витікати з цієї області, як показано стрілками 148. Ці виїмки не прорізають стінку адаптера 34 наскрізь. На Фіг. 4, адаптер 34, представлений на Фіг. 2, показаний на вигляді збоку з частковим розрізом. На Фіг. 5, де адаптер 34 зображений в розрізі, показані вентиляційні отвори 44 для повітря, що проходять стінку адаптера 34 наскрізь для забезпечення можливості протікання повітря між простором усередині адаптера 34 і зовні адаптера, як позначено стрілками 138. Завдяки такому повітряному зв'язку верхня частина датчика 24(Фіг. 1) перебуває під впливом тиску навколишнього повітря, що необхідно для правильної роботи цього датчика. Як показано на Фіг. 6, на якій адаптер 34 зображений на виді з вирізом знизу і збоку, фланець 38(Фіг. 2) входить в отвір 46. Прямокутна канавка 140 призначена для діода, який буде описаний нижче при обговоренні електричної схеми, призначеної для з'єднання із зарядним пристроєм. На Фіг. 7 представлена підставка 48, пристосована для розміщення зарядного пристрою (не показано) і з'єднання з цим пристроєм, а також для вміщування адаптера 34, що вставляється в увігнутий приймальний елемент 50. Опори 52 забезпечують стійкість. Увігнутість елементу 50 відповідає опуклості адаптера 34. Узгодженість кривизни поверхонь сприяє щільному і надійному електромеханічному сполученню між підставкою 48 і адаптером 34. У альтернативному варіанті надійний контакт може бути досягнутий за допомогою взаємодії опуклості і погодженої з нею угнутості, так що адаптер 34 в цьому випадку має увігнуту контактну поверхню, а підставка 48 має опуклу приймальну поверхню. В якості ще однієї альтернативи елемент 50 і адаптер 34 можуть мати плоскі контактні поверхні. На Фіг. 8 - 10 показана підставка 48 з електричним контактним вузлом 54 і магнітами 64, 66. Магніт 66 є циліндром з відкритою контактною поверхнею, а магніт 64 – тороЇд також має відкриту контактну поверхню. Отвір магніта 64 охоплює магніт 66 і елемент 50, так що магніти 64 і 66 відокремлені один від одного цим елементом 50, як можна зрозуміти відповідно до Фіг. 7 - 9. Магніти 64 і 66 утворюють точки контакту із зарядним пристроєм(не показано). У різних варіантах один з магнітів 64, 66 може бути виключений. У таких варіантах одного магнітного контакту вистачає для магнітного тяжіння і утримання адаптера 34. Диск 68 і кільце 142 виконані з парамагнітного матеріалу, щоб утримуватися в щільному і надійному контакті з магнітами 64, 4 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 66. До пелюсток 146, які виступають від диска 68 і кільця 142, припаяні електричні виведення 144 для створення електричного контакту між зарядним пристроєм і магнітами 64, 66. Використання диска 68, кільця 142 і пелюсток 146 дозволяє уникнути припаювання виведень 144 до постійних магнітів безпосередньо, що могло б пошкодити ці магніти. У альтернативному варіанті пелюстки можуть бути відсутні, а електричні виведення 144 припаяні або приварені точковим зварюванням безпосередньо до диска 68 і кільцю 142. На Фіг. 11 окремо показані магніти 64, 66, відокремлені від підставки 48, але з прикріпленими до них диском 68 і кільцем 142. У альтернативному варіанті диск 68 і кільце 142 можуть бути поміщені поверх магніту 66 і магніту 64, відповідно, так щоб магніти створювали магнітне тяжіння адаптера 34 знизу і через парамагнітний матеріал диска 68 і кільця 142. На Фіг. 12 представлений наконечник зарядного адаптеру 70 в розібраному стані згідно з одним з альтернативних варіантів здійснення даного винаходу. Адаптер 70 може бути запресований в один кінець пристрою 10(Фіг. 1). В якості альтернативи ковпачок 72 адаптеру 70 може бути прикручений по різьбленню. Ковпачок 72 має фланець, що утворює перший електричний контакт із зарядним пристроєм (не показано). До борту 78, виконаному на ковпачку 72, прикріплений пластмасовий вкладиш 76 із створеним в ньому наскрізним отвором 80, куди входить металевий коаксіальний контакт 82, що має плоский елемент 84, який може входити у відповідну виїмку 86 вкладиша 76. Елемент 84 служить другим електричним контактом для з'єднання із зарядним пристроєм. Контакт 82 має виступаючий елемент 88, який проходить через отвір 80 і прикріпляється до електричного провідника, що веде до акумулятора, який треба зарядити. У альтернативних варіантах коаксіальний контакт 82 може у перерізі мати найрізноманітніші конфігурації, наприклад, круглу, квадратну або прямокутну, а також може бути порожнистим або суцільним. Із зовнішнього боку по колу ковпачка 72 виконані декілька виїмок 92, що дозволяють повітрю проходити зовні всередину пристрою і в акумуляторну секцію 12 (Фіг. 1) в процесі звичайного паління. Переважно елемент 84 і фланець 74 покриті нікелем або золотом для мінімізації корозії і підвищення електропровідності з'єднання із зарядним пристроєм. Контакти на зарядному пристрої також зазвичай покриті нікелем або золотом і конфігуровані для сполучення з контактами адаптера 70. Детальніше зарядний пристрій буде описаний нижче. Щоб пристрій 10 (Фіг. 1), що імітує засвічену цигарку, можна було палити, вкладиш 76 виготовляють з пластмаси, що має властивості просвічуваності і достатньою мірою розсіяння світла, так щоб світло від розташованого усередині облаштування світло діода (не показаний) розсіюється на кінці, тобто по усьому вкладишу 76, що перешкоджає розпізнаванню спостерігачем внутрішніх структур і тіней. Цей ефект можна посилити, якщо ввести до складу пластмаси маленькі кристали, наприклад, скла. Під час зарядки акумулятора бажано відключати атомайзер або іншим способом вимикати його із зарядної схеми. Якщо цього не зробити, зволікання атомайзера (не показана) складе відносно низький опір навантаження для зарядного пристрою і тим самим не дозволить реалізувати функцію зарядки акумулятора. На Фіг. 13 представлена електрична схема електронної цигарки 94, пристосованою для роботи із зарядним пристроєм згідно з одним з варіантів здійснення справжнього винаходу. Вузол 96 електродів зарядного пристрою забезпечений магнітами 98, які притягуються до зовнішніх контактів 100, 102. Оскільки контакти 100, 102 містять феромагнітний матеріал, сили магнітного тяжіння щільно притискають ці контакти до магнітів 98 і забезпечують надійний електричний контакт з цими магнітами. Позитивна і негативна клеми 111 передають вихідний струм звичайного зарядного пристрою (не показано). У цьому варіанті немає необхідності розбирати цигарку 94 на час зарядки акумулятора, що перезаряджається, 104, наприклад, шляхом відвертання різьбового електричного з'єднувача 106. Цигарка 94 залишається незайманою до, в час і після операції зарядки акумулятора. Як буде видно з подальшого опису, схема пристрою містить першу схему, що забезпечує живлення атомайзера цигарки 94, і другу схему, що забезпечує зарядку акумулятора 104 від контактів 100, 102. У другу схему між контактом 100 і позитивною клемою 110 акумулятора 104 введений діод 108, який дозволяє заряджати акумулятор 104, але не допускає протікання електричного струму від акумулятора до зовнішніх контактів 100, 102, якщо ці контакти 100, 102 випадково з'єднуються, створюючи коротке замикання. Позитивна клема 110 сполучена також з контактом 112 мікросхеми 114 датчика тиску розташованого на кінці цигарки 94 або поряд з цим кінцем. Інший зовнішній контакт 102 сполучений з точкою 116 заземлень мікросхеми 114 датчика тиску, з негативною клемою 118 акумулятора 104 і із з'єднувачем 106. З'єднувач 106 зазвичай є різьбовим з'єднувачем, який сполучає в цигарці 94 акумуляторну секцію з секцією атомайзера, як описано вище з посиланням на Фіг. 1. 5 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 Атомайзер сполучений з мікросхемою 114 датчика тиску дротом 120 в контактній точці 122. Коли цигарка 94 через вузол 96 сполучена із зарядним пристроєм, наприклад USB-пристроєм, при затягуванні цигаркою 94 користувач викликає активізацію атомайзера в режимі звичайного паління. Коли атомайзер активізований, енергія прямує від зарядного пристрою до акумулятора, заряджаючи його і живлячи атомайзер, якщо акумулятор заряджений недостатньо. Вузол 96 містить магніти 98, які утримуються силами магнітного тяжіння у контакті з феромагнітними дисками 124, до яких прикріплені (наприклад, припаяні) дротяні виведення 126, що виходять із зарядного пристрою. Така конструкція дозволяє уникнути складної операції пайки дротяних виведень 126 безпосередньо до магнітів 98, яка могла б з великою вірогідністю пошкодити ці магніти 98. Варіант 2 На Фіг. 14 представлена електрична схема електронної цигарки 130, пристосованої для роботи із зарядним пристроєм згідно з іншим варіантом здійснення винаходу. У цьому варіанті можна приєднати зовнішній зарядний пристрій під час живлення атомайзера. Електродний вузол 96 зарядного пристрою тепер з'єднується з бічним портом 128 електронної цигарки 130, що має зовнішні контакти 132, 134, які сполучені з ланцюгом, що містить діод 108 і позитивну клему 110 акумулятора 104 в акумуляторному відсіку 105, як і в попередньому варіанті. Коли мікросхема 114 датчика активізується під впливом затягування користувача під час паління, вона приводить в дію вимикач, показаний на схемі як реле 136, розриваючи тим самим ланцюг зарядного пристрою, так що цей зарядний пристрій більше не працює. Безумовно, замість реле 136 можуть бути використані вимикачі інших типів, такі як біполярний або польовий транзистор. Мікросхема 114 датчика зазвичай розташована у кінці 115 цигарки або поряд з ним. Тоді акумулятор 104 подає енергію до атомайзеру 137. Атомайзер 137 і акумуляторний відсік 105 можуть бути сполучені між собою за допомогою різьбового з'єднувача 139. Коли користувач перестане затягуватися, мікросхема 114 датчика перемикає реле 136, щоб знову замкнути ланцюг і продовжити зарядку акумулятора. На Фіг. 25 представлена блок-схема вказаної електричної схеми для зарядки акумулятора електронної цигарки згідно з цим варіантом здійснення винаходу. Пристрій містить схему 223 управління зарядкою і перемикач, що управляє, 225 для управління процесом паління. Зарядний пристрій 221 може бути приєднано до схеми 223 управління зарядкою і від'єднано від цієї схеми. Схема 223 управління зарядкою сполучена з перемикачем, що управляє, 225, акумулятором, що перезаряджається, 227 і модулем датчика, що має власну схему 229 управлінь. Коли зарядний пристрій 221 приєднано, управляючий перемикач 225 включає схему 223 управління зарядкою для зарядки акумулятора і вимикає цю схему 223 відповідно до сигналів управління від схеми 229. Схема 229 активізується, щоб відключити схему 223, коли датчик тиску (не показаний) визначає різницю тиску відносно навколишньої атмосфери, що вказує на те, що користувач електронної цигарки робить затягування. Коли датчик не виявляє різницю тисків управляючий перемикач 225 отримує команду включити схему 223 управління зарядкою, щоб продовжити зарядку акумулятора 227. Зокрема, коли перемикач, що управляє, 225 виявить, що зарядний пристрій 221 сполучено з системою, він автоматично сполучає схему 229 (датчик і управління спіраллю атомайзера) для роботи безпосередньо від зарядного пристрою 221. Цей зарядний пристрій 221 виконує дві функції в залежності стану управляючого перемикача 225: (1) зарядка акумулятора; і (2) подання живлення на цигарку для паління. Єдине обмеження полягає в тому, що зарядний пристрій 221 повинен мати достатню вихідну потужність, щоб одночасно підтримувати і зарядку, і паління. При відповідному виконанні управляючого перемикача 225 електрична схема може вибірково працювати або в першому режимі, в якому подання живлення на атомайзер уривається при його активізація атомайзера внаслідок затягування користувача, і поновлюється або триває, коли атомайзер не активізований, або в другому режимі, в якому енергія може подаватися в акумулятор і коли відбувається активізація атомайзера внаслідок затягування користувача, і коли атомайзер не активізований. У першому режимі зарядка акумулятора уривається на час затягування, а в другому режимі зарядка триває одночасно із затягуванням електронною цигаркою. На Фіг. 15 представлена детальна електрична схема 149 електронної цигарки, пристосованої для роботи із зарядним пристроєм 150 згідно з одним з альтернативних варіантів. Схема 149 дозволяє одночасно палити і заряджати акумулятор. Схема, показана на Фіг. 14, здатна заряджати акумулятор тільки між затягуваннями, тобто коли атомайзер не активізований. Схема, зображена на Фіг. 15 працює таким чином. Сценарій A : Зарядний пристрій 150 не приєднано. Мікроконтроллер 159 і спеціалізована інтегральна схема(ASIC 161) постійно сполучені з акумулятором 163 в цигарці 165. У цьому стані на виході 4 GP2 мікроконтроллера 159 встановлений "0", а транзистор Ql 169 "відкритий", внаслідок чого вихід OUT1 інтегральної 6 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 60 схеми ASIC 161 сполучений з вихідним з'єднувачем J3. Сигнал на виході 1 GP0 мікроконтроллера 159 точно дублює сигнал від датчика S 167 (Коли датчик S 167 не приєднаний, на виході 1 GP0 є присутнім логічна "1"; а коли датчик S 167 приєднаний, на виході 1 GP0 мікроконтроллера 159 є присутнім логічний "0"). У альтернативному варіанті датчик S 167 може бути реалізований у вигляді аналогової схеми за умови застосування відповідної модифікації мікроконтроллера 159, щоб він міг працювати з аналоговим пристроєм, наприклад, за допомогою введення аналого-цифрового перетворювача, відомого в цій області техніки. Цигарка 165 працює як завжди, і схема 149 не впливає на її роботу, оскільки на вході 6 GP3 мікроконтроллера 159 є присутнім логічний "0", вказуючий на те, що зарядний пристрій 150 не приєднано. Сценарій B : Зарядний пристрій 150 приєднано. Коли зарядний пристрій 150 приєднано, на виведенні 6 GP3 мікроконтролера 159 відразу з'являється логічна "1", яка вказує, що зарядний пристрій 150 приєднано. У цьому стані на виході 1 GP0 мікроконтролера 159 постійно є присутнім логічна "1", яка вказує, що інтегральна схема ASIC 161 більше не контролює датчик S 167. Транзистор Ql 169 в цьому стані також замкнутий, вказуючи на відсутність електричного з'єднання між виходом OUT1 інтегральної схеми ASIC 161 і вихідним з'єднувачем J3. Коли датчик S 167 не активізований, що означає відсутність затягування цигаркою 165, напруга від зарядного пристрою 150 спрямовується через з'єднувачі Jl, J2 на виведення OUT1 інтегральної схеми ASIC 161 і поступає з виходу OUT2 цієї інтегральної схеми ASIC 161 на акумулятор 163, внаслідок чого відбувається його зарядка. Коли датчик S 167 активізований, що означає затягування цигаркою 156, сигнал від датчика S 167 приходить на вхід 3 GP1 мікроконтролера 159, який після цього робить наступне: На виході 4 GP2 з'являється логічний "0". Транзистор Ql 169 відпирається, так що потік енергії проходить від зарядного пристрою 150 через цей транзистор Ql 169 і поступає на нагрівальний елемент в картриджі (не показаний) цигарки 165, і в той же самий час ця енергія заряджає акумулятор 163 (якщо він не повністю заряджений). Пристрій може містити світло діоди (не показані), що входять до складу інтегральної схеми ASIC 161 або виконані окремо від цієї інтегральної схеми ASIC 161, в обох випадках керовані мікроконтролером 159. Ці світлодіоди інформують користувача про стан інтегральної схеми ASIC 161 і імітують процес паління. У іншому варіанті цієї схеми усі функціональні елементи схеми 149 можуть бути вбудовані в інтегральну схему ASIC. Варіант 3 На Фіг. 16 - 18 показана підставка 154 для з'єднання із зарядним пристроєм згідно з одним з варіантів здійснення винаходу. Підставка має кругле кільце 152, що охоплює кінчик цигарки і утримує її у контакті з підставкою 154. Кільце 152 повинно бути виготовлено з каучукоподібного матеріалу, наприклад силікону, щоб сприяти утриманню кінчика цигарки усередині підставки 154 за рахунок сил тертя. Магніт 64 утримується упорами 156. Варіант 4 На Фіг. 19 представлена система 171 для зарядки акумуляторів електронних цигарок, виконана згідно з одним з альтернативних варіантів здійснення винаходу. У цьому варіанті, як і у варіанті, зображеному на Фіг. 14, система містить бічний порт електронної цигарки для з'єднання з підставкою 175, усередині якої розташовується схема 177 для зарядки акумулятора. Така системи 171 виключає всяку необхідність в розбиранні електронної цигарки173. Дійсно, електронну цигарку 173 можна тимчасово узяти з підставки під час зарядки, затягнутися і знову повернути цю цигарку на підставку 175, щоб продовжити зарядку акумулятора. Адаптер 179 для з'єднання з універсальною послідовною шиною (USB) сполучає джерело живлення (не показаний), наприклад портативний комп'ютер, з схемою 177 за допомогою кабелю 185. Коли електронна цигарка 173 вставлена в підставку 175, електричні контакти 181 на підставці 175 сполучаються з електричними контактами 183 бічні порти, які можуть бути магнітними або підпружиненими і які розташовуються уздовж циліндричного корпусу електронної цигарки 173, що краще видно на Фіг. 14 Аналогічно описаному вище варіанту зарядки через кінчик цигарки, конфігурація з бічною зарядкою також може дозволити затягнутися, коли цигарка знаходиться усередині підставки 175. У такому разі можна застосувати схему, показану на Фіг. 15. Варіант 5 На Фіг. 20 - 22 показаний кінець електронної цигарки, пристосованої для з'єднання із зарядним пристроєм для акумулятора згідно з одним з альтернативних варіантів здійснення справжнього винаходу. Одним з електричних контактів для з'єднання із зарядним пристроєм є 7 UA 114903 C2 5 10 15 20 25 30 35 40 зовнішнє металеве кільце або поясочок 189. Зазвичай, але не обов'язково, поясочок 189 є позитивним контактом. Як показано на Фіг. 22, він входить всередину корпусу 195 електронної цигарки і закінчується в точці 203. Розташований в центрі металевий штир 191 служить іншим електричним контактом, зазвичай негативним. Поясочок 189 і штир 191 можуть бути магнітними або можуть бути виготовлені з парамагнітного матеріалу. Від поясочка 189 і штира 191 усередині корпусу цигарки відходять дроти (не показані), які ведуть до акумулятора або до схеми регулятора, наприклад, до схеми 149(Фіг. 15). Як показано на Фіг. 20, поясочок 189 відокремлений від штира 191 кільцевим елементом 193. Елемент 193 виконаний з не електропровідного матеріалу і виконує декілька функцій: він є електричним ізолятором між двома контактами - поясочком 189 і штиром 191; забезпечує повідомлення внутрішнього простору корпусу 195 з навколишнім повітрям, як показано на Фіг. 21, щоб сприяти роботі датчика тиску, наприклад, датчика 24(Фіг. 1). Для виконання цієї функції в елементі 193 виконана канавка або канал 197. Канавка або канал 197 виходить на зовнішню поверхню кінця цигарки в точці 199, а у внутрішній простір корпусу 195 відкривається в точці 201; імітує світіння тліючого кінця звичайної цигарки. З цією метою елемент 193 зазвичай виконують з пластмаси, що має деяку непрозорість і здатність розсіювати світло, так що світло від світлодіода (не показаний), розташованого усередині корпусу 195, розсіюється при проходженні крізь елемент 193, маскуючи внутрішні структури і тіні, що створюються світлодіодом, так що ці елементи не видно спостерігачеві. Цей ефект можна посилити за допомогою введення до складу пластмаси маленьких кристалів, наприклад, скла. Варіант 6 На Фіг. 23 і 24 показана частина циліндра 215 електронної цигарки 211, що має ковпачок 207 зі світлодіодом. Адаптер згідно з цим варіантом є модифікацією адаптера 34, показаного на Фіг. 2 - 4. Такий адаптер має датчик у внутрішній камері і може містити інтегральну схему. Згаданий ковпачок 207 зі світлодіодом по великій частині вставляють в кінець циліндра 215, причому на ковпачку немає електричних контактних механізмів адаптера 34 для зарядки електронної цигарки через її крайову ділянку. Ковпачок 207 зі світлодіодом може бути виготовлений з пластмаси, як це описано відносно елементу 193 (Фіг. 20). Внутрішній простір ковпачка 207 зі світлодіодом займає модуль 209 датчика, що є одним з варіантів датчика (Фіг. 1), але замість того, щоб розташовуватися у своєму власному корпусі, модуль 209 датчика тепер поміщений всередину ковпачка 207 зі світлодіодом, щоб заощадити простір. Електрична схема, пов'язана з модулем 209 датчика або вбудована в цей модуль 209, може включати атомайзер і виконувати різні додаткові функції, які можуть знадобитися для роботи електронної цигарки 211. У ковпачку 207 зі світлодіодом є перфорація для повідомлення модуля 209 датчика з навколишньою атмосферою. Живлення електронна цигарка отримує від акумулятора 217. Деталі конструкції модуля 209 датчика і його взаємне розташування з ковпачком 207 зі світлодіодом і перфорацією 213 показано на Фіг. 24. Фахівцям в цій області зрозуміло, що даний винахід не обмежується конкретними варіантами, описаними вище. Об'єм даного винаходу охоплює поєднання різних особливостей, описаних вище, так само як і їх варіації і модифікації, які відсутні серед відомих пристроїв, але можуть бути розроблені фахівцем після ознайомлення із справжнім описом. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Система зарядки акумуляторів електронних цигарок, що містить електронну цигарку, що перезаряджається, має кінець і перший, і другий електричні контакти з магнітного або парамагнітного матеріалу; і підставку, виконану з можливістю з'єднання із зарядним пристроєм, і що містить приймальний елемент, пристосований для вміщування кінця електронної цигарки і забезпечений першим і другим електропровідними контактами, що мають відповідні першу і другу контактні поверхні для контактування з першим і другим електричними контактами електронної цигарки, відповідно. 2. Система за п. 1, яка відрізняється тим, що перший і другий електричні контакти електронної цигарки виконані з можливістю притягування магнітним полем до першої і другої контактної поверхні приймального елемента, відповідно. 3. Система за будь-яким з пп. 1, 2, яка відрізняється тим, що перша і/або друга контактна поверхня приймального елемента є магнітом. 4. Система за будь-яким з пп. 1-3, яка відрізняється тим, що перша і/або друга контактна поверхня електронної цигарки є магнітом. 8 UA 114903 C2 5 10 15 20 25 30 35 40 45 50 55 5. Система за будь-яким з пп. 1-4, яка відрізняється тим, що кінець електронної цигарки містить адаптер з наскрізним отвором і гніздом для прийому електропровідного фланця, причому отвір розташований так, що частина фланця, що виступає, контактувала з одним із контактів приймального елемента, коли електронна цигарка знаходиться в підставці, при цьому адаптер включає щонайменше одну бічну канавку для прийому контактного штиря для контактування з іншим контактом приймального елемента. 6. Система за п. 5, яка відрізняється тим, що адаптер має вентиляційні отвори для проходу зовнішнього повітря всередину електронної цигарки. 7. Система за будь-яким з пп. 1-4, яка відрізняється тим, що кінець електронної цигарки містить адаптер, забезпечений модулем датчика, розташованим у внутрішній камері, який має перфорацію, що веде з внутрішньої камери назовні з електронної цигарки, для сполучення внутрішньої камери з навколишньою атмосферою. 8. Система за будь-яким з пп. 1-4, яка відрізняється тим, що кінець електронної цигарки містить адаптер, що включає ковпачок з бортом і електропровідним фланцем для контактування з однією з контактних поверхонь приймального елемента; і електропровідний коаксіальний елемент з вкладишем, прикріпленим до борту, причому вкладиш має наскрізний отвір для прийому виступу коаксіального елемента, розташований так, щоб виступ коаксіального елемента контактував з іншим контактом приймального елемента, коли електронна цигарка знаходиться у підставці. 9. Система за п. 8, яка відрізняється тим, що адаптер має вентиляційні отвори для проходу зовнішнього повітря всередину електронної цигарки. 10. Система за будь-яким з пп. 8, 9, яка відрізняється тим, що додатково містить джерело світла, що знаходиться усередині електронної цигарки, а вкладиш виконаний прозорим і має властивість розсіювання світла. 11. Система зарядки акумуляторів електронних цигарок, що містить електронну цигарку, що включає першу групу електричних контактів з магнітного або парамагнітного матеріалу, атомайзер і акумулятор, що перезаряджається, для живлення атомайзера; блок електродів для з'єднання з джерелом живлення, що має другу групу електричних контактів, розташованих так, щоб вони сполучалися з першою групою електричних контактів для подачі енергії в електронну цигарку, забезпечуючи тим самим зарядку її акумулятора і робочий стан при використанні курцем; і електричну схему, сполучену з першою групою електричних контактів, що має першу схему для передачі енергії від акумулятора до атомайзера і другу схему для передачі енергії від зарядного пристрою до акумулятора, причому перша схема взаємодіє з другою схемою так, що при активізованому атомайзері відключено подачу енергії через блок електродів до акумулятора, а при неактивізованому атомайзері - відновлено. 12. Система за п. 11, яка відрізняється тим, що друга група електричних контактів містить феромагнітні диски, сполучені з дротяними виведеннями для з'єднання із зарядним пристроєм; і магніти, що утримуються у контакті з дисками за рахунок сил магнітного тяжіння. 13. Система за будь-яким з пп. 11, 12, яка відрізняється тим, що перша група електричних контактів розміщена на кінці електронної цигарки. 14. Система за будь-яким з пп. 11, 12, яка відрізняється тим, що перша група електричних контактів розміщена у бічному порталі електронної цигарки. 15. Система за п. 14, яка відрізняється тим, що додатково містить підставку для прийому електронної цигарки, причому в цій підставці розміщена друга група електричних контактів. 16. Система за будь-яким з пп. 14, 15, яка відрізняється тим, що додатково містить адаптер універсальної послідовної шини, пов'язаний з другою групою електричних контактів для з'єднання з джерелом живлення. 17. Система за будь-яким з пп. 11-14, яка відрізняється тим, що електрична схема містить датчик тиску; транзистор, сполучений з акумулятором і з першою групою електричних контактів; мікропроцесор; і електронну логічну схему, при цьому мікропроцесор виконаний з можливістю управління роботою транзистора по сигналах від датчика і електронної логічної схеми, щоб вмикати і вимикати подачу енергії акумулятору через першу групу електричних контактів. 18. Електронна цигарка, що містить атомайзер; акумулятор, що перезаряджається, для живлення атомайзера; і адаптер, що має першу групу електричних контактів з магнітного або парамагнітного матеріалу для з'єднання із зарядним пристроєм, розташований на кінці електронної цигарки, і зовнішній металевий поясочок, з виступом, відкритим у внутрішній простір електронної цигарки; внутрішній металевий штир, відкритий у внутрішній простір електронної цигарки; і неелектропровідний проміжний елемент, що відділяє поясочок від штиря і канал для проходу зовнішнього повітря у внутрішній простір електронної цигарки. 9 UA 114903 C2 5 10 15 20 25 30 19. Електронна цигарка за п. 18, яка відрізняється тим, що проміжний елемент виконаний прозорим і має властивість розсіювання світла. 20. Електронна цигарка, що містить першу групу електричних контактів, атомайзер і акумулятор, що перезаряджається, для живлення атомайзера, при цьому перша група електричних контактів виконана з магнітного або парамагнітного матеріалу з можливістю з'єднання з блоком електродів, який має другу групу електричних контактів для подання енергії в електронну цигарку, забезпечуючи тим самим зарядку її акумулятора і робочий стан при використанні курцем; і електричну схему, сполучену з першою групою електричних контактів, що містить першу схему для передачі енергії від акумулятора до атомайзера і другу схему для передачі енергії від зарядного пристрою до акумулятора. 21. Електронна цигарка за п. 20, яка відрізняється тим, що перша група електричних контактів розміщена на кінці електронної цигарки. 22. Електронна цигарка за будь-яким з пп. 20, 21, яка відрізняється тим, що перша група електричних контактів розміщена у бічному порталі електронної цигарки. 23. Електронна цигарка за будь-яким з пп. 20-22, яка відрізняється тим, що електрична схема містить датчик тиску; транзистор, сполучений з акумулятором і з першою групою електричних контактів; мікропроцесор; і електронну логічну схему, при цьому мікропроцесор виконаний з можливістю управління роботою транзистора по сигналах від датчика і електронної логічної схеми, для включання і вимикання подачі енергії акумулятору через першу групу електричних контактів. 24. Електронна цигарка за будь-яким з пп. 20-23, яка відрізняється тим, що електрична схема виконана з можливістю виборчої роботи в першому режимі, в якому потік енергії до акумулятора переривається, коли атомайзер активізується користувачем, а саме робить затягування електронною цигаркою, і поновлюється, коли атомайзер не активізований; і в другому режимі, в якому потік енергії до акумулятора включений як при активізованому користувачем атомайзері при затягуванні електронною цигаркою, так і при неактивному стані атомайзера. 25. Електронна цигарка, що містить атомайзер; акумулятор для живлення атомайзера; і адаптер, розташований на кінці електронної цигарки; при цьому адаптер має позитивний і негативний електричні контакти з магнітного або парамагнітного матеріалу та модуль датчика, розташований у внутрішній камері цього адаптера, і перфорацію, що сполучає внутрішню камеру з простором зовні електронної цигарки для забезпечення взаємодії внутрішньої камери з навколишньою атмосферою. 10 UA 114903 C2 11 UA 114903 C2 12 UA 114903 C2 13 UA 114903 C2 14 UA 114903 C2 15 UA 114903 C2 16 UA 114903 C2 17 UA 114903 C2 18 UA 114903 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
