Спосіб і пристрій (варіанти) передачі пілот-сигналу та спосіб і пристрій (варіанти) виконання оцінки каналу у безпровідній системі зв’язку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 83705

Опубліковано: 11.08.2008

Автори: Горе Дхананджай Ашок, Агравал Авніш, Кадоус Тамер

Є ще 13 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить етапи:

генерують перший набір з Т масштабованих пілотних символів за допомогою першого вектора з Т коефіцієнтів, де Т - ціле число більше одиниці, і в якому перший набір масштабованих пілотних символів призначений для використання для оцінки каналу приймачами з однією антеною;

вибірково генерують щонайменше Т-1 додаткових наборів з Т масштабованих пілотних символів за допомогою щонайменше Т-1 додаткових векторів, якщо щонайменше один приймач з множиною антен повинен підтримуватися системою, кожний додатковий вектор включає в себе Т коефіцієнтів, причому перший і щонайменше Т-1 додаткових векторів є різними векторами у матриці, і причому перший і щонайменше Т-1 додаткових наборів масштабованих пілотних символів призначені для використання для оцінки каналу щонайменше одним приймачем з множиною антен; і

передають кожний набір з Т масштабованих пілотних символів за допомогою Т передавальних антен, по одному масштабованому пілотному символу від кожної передавальної антени.

2. Спосіб за п. 1, в якому перший і щонайменше Т-1 додаткових векторів ортогональні один одному.

3. Спосіб за п. 1, в якому Т-1 додаткових наборів з Т масштабованих пілотних символів генерують за допомогою Т-1 додаткових векторів.

4. Спосіб за п. 3, в якому перший вектор і Т-1 додаткових векторів є Т векторами матриці Уолша.

5. Спосіб за п. 1, в якому кожний набір з Т масштабованих пілотних символів передають в одному періоді символу.

6. Спосіб за п. 1, в якому в системі зв'язку з множиною антен використовують мультиплексування з ортогональним частотним розділенням каналів (OFDM), і в якому кожний з Т масштабованих пілотних символів у кожному наборі передають від відповідної однієї з Т передавальних антен у групі з Р піддіапазонів, де Р - ціле число більше одиниці.

7. Спосіб за п. 6, в якому Р піддіапазонів рівномірно розподіляють по всіх N піддіапазонах і відділяють N/P піддіапазонами.

8. Спосіб за п. 6, в якому перший набір масштабованих пілотних символів передають у першій групі піддіапазонів, і в якому щонайменше Т-1 додаткових наборів масштабованих пілотних символів передають у другій групі піддіапазонів, яка не перекривається з першою групою піддіапазонів.

9. Спосіб за п. 8, в якому піддіапазони у кожній з першої і другої груп рівномірно розподіляють по всіх N піддіапазонах.

10. Спосіб за п. 8, в якому перший набір масштабованих пілотних символів передають безперервно у першій групі піддіапазонів.

11. Спосіб за п. 8, в якому щонайменше Т-1 додаткових наборів масштабованих пілотних символів циклічно повторюють, і кожний додатковий набір масштабованих пілотних символів передають у другій групі піддіапазонів у відповідному інтервалі часу.

12. Спосіб за п. 8, в якому в першу і другу групи включають однакову кількість піддіапазонів.

13. Пристрій передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить:

блок обробки пілот-сигналу, призначений для

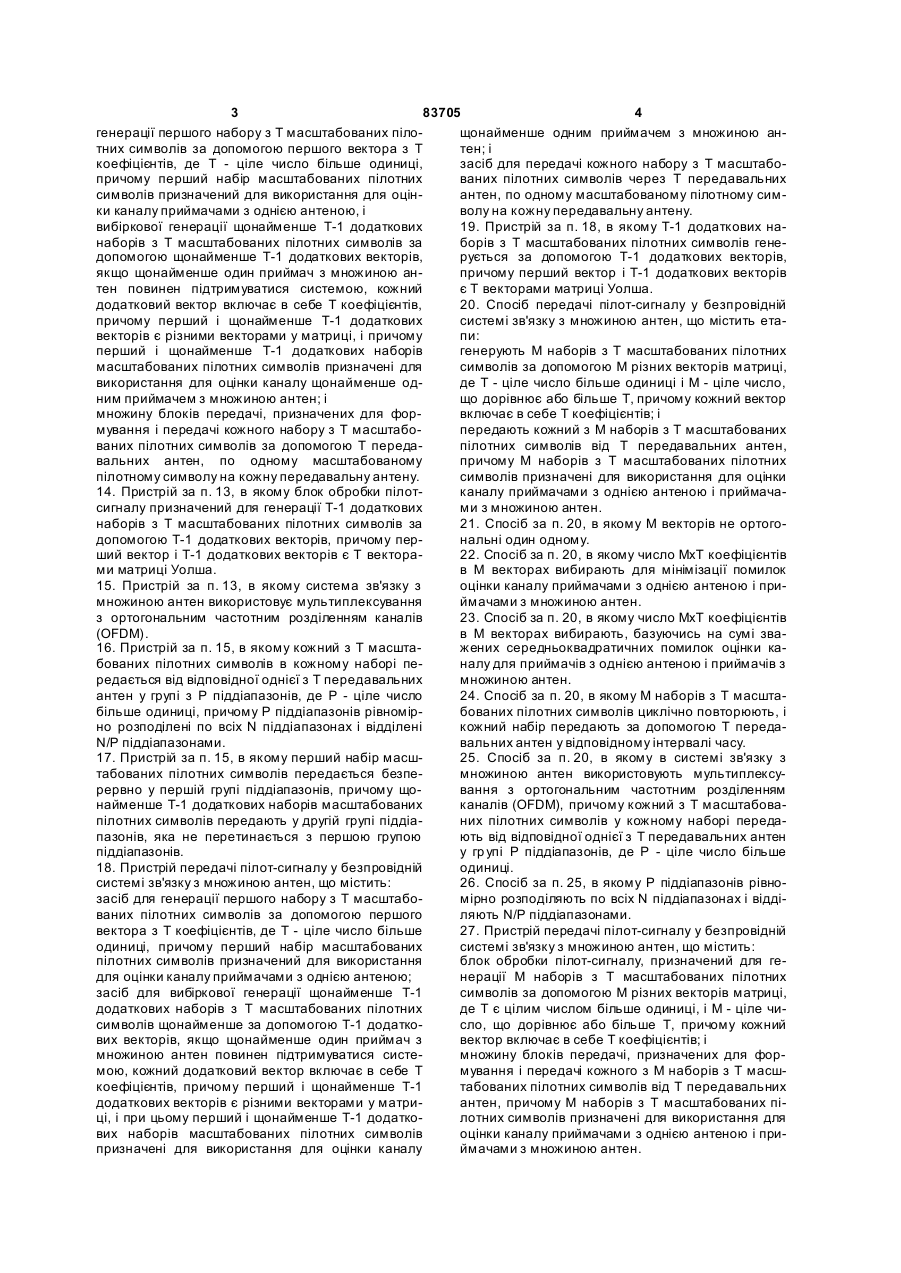

генерації першого набору з Т масштабованих пілотних символів за допомогою першого вектора з Т коефіцієнтів, де Т - ціле число більше одиниці, причому перший набір масштабованих пілотних символів призначений для використання для оцінки каналу приймачами з однією антеною, і

вибіркової генерації щонайменше Т-1 додаткових наборів з Т масштабованих пілотних символів за допомогою щонайменше Т-1 додаткових векторів, якщо щонайменше один приймач з множиною антен повинен підтримуватися системою, кожний додатковий вектор включає в себе Т коефіцієнтів, причому перший і щонайменше Т-1 додаткових векторів є різними векторами у матриці, і причому перший і щонайменше Т-1 додаткових наборів масштабованих пілотних символів призначені для використання для оцінки каналу щонайменше одним приймачем з множиною антен; і

множину блоків передачі, призначених для формування і передачі кожного набору з Т масштабованих пілотних символів за допомогою Т передавальних антен, по одному масштабованому пілотному символу на кожну передавальну антену.

14. Пристрій за п. 13, в якому блок обробки пілот-сигналу призначений для генерації Т-1 додаткових наборів з Т масштабованих пілотних символів за допомогою Т-1 додаткових векторів, причому перший вектор і Т-1 додаткових векторів є Т векторами матриці Уолша.

15. Пристрій за п. 13, в якому система зв'язку з множиною антен використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM).

16. Пристрій за п. 15, в якому кожний з Т масштабованих пілотних символів в кожному наборі передається від відповідної однієї з Т передавальних антен у групі з Р піддіапазонів, де Р - ціле число більше одиниці, причому Р піддіапазонів рівномірно розподілені по всіх N піддіапазонах і відділені N/P піддіапазонами.

17. Пристрій за п. 15, в якому перший набір масштабованих пілотних символів передається безперервно у першій групі піддіапазонів, причому щонайменше Т-1 додаткових наборів масштабованих пілотних символів передають у другій групі піддіапазонів, яка не перетинається з першою групою піддіапазонів.

18. Пристрій передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить:

засіб для генерації першого набору з Т масштабованих пілотних символів за допомогою першого вектора з Т коефіцієнтів, де Т - ціле число більше одиниці, причому перший набір масштабованих пілотних символів призначений для використання для оцінки каналу приймачами з однією антеною;

засіб для вибіркової генерації щонайменше Т-1 додаткових наборів з Т масштабованих пілотних символів щонайменше за допомогою Т-1 додаткових векторів, якщо щонайменше один приймач з множиною антен повинен підтримуватися системою, кожний додатковий вектор включає в себе Т коефіцієнтів, причому перший і щонайменше Т-1 додаткових векторів є різними векторами у матриці, і при цьому перший і щонайменше Т-1 додаткових наборів масштабованих пілотних символів призначені для використання для оцінки каналу щонайменше одним приймачем з множиною антен; і

засіб для передачі кожного набору з Т масштабованих пілотних символів через Т передавальних антен, по одному масштабованому пілотному символу на кожну передавальну антену.

19. Пристрій за п. 18, в якому Т-1 додаткових наборів з Т масштабованих пілотних символів генерується за допомогою Т-1 додаткових векторів, причому перший вектор і Т-1 додаткових векторів є Т векторами матриці Уолша.

20. Спосіб передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить етапи:

генерують М наборів з Т масштабованих пілотних символів за допомогою М різних векторів матриці, де Т - ціле число більше одиниці і М - ціле число, що дорівнює або більше Т, причому кожний вектор включає в себе Т коефіцієнтів; і

передають кожний з М наборів з Т масштабованих пілотних символів від Т передавальних антен, причому М наборів з Т масштабованих пілотних символів призначені для використання для оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

21. Спосіб за п. 20, в якому М векторів не ортогональні один одному.

22. Спосіб за п. 20, в якому число МхТ коефіцієнтів в М векторах вибирають для мінімізації помилок оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

23. Спосіб за п. 20, в якому число МхТ коефіцієнтів в М векторах вибирають, базуючись на сумі зважених середньоквадратичних помилок оцінки каналу для приймачів з однією антеною і приймачів з множиною антен.

24. Спосіб за п. 20, в якому М наборів з Т масштабованих пілотних символів циклічно повторюють, і кожний набір передають за допомогою Т передавальних антен у відповідному інтервалі часу.

25. Спосіб за п. 20, в якому в системі зв'язку з множиною антен використовують мультиплексування з ортогональним частотним розділенням каналів (OFDM), причому кожний з Т масштабованих пілотних символів у кожному наборі передають від відповідної однієї з Т передавальних антен у групі Р піддіапазонів, де Р - ціле число більше одиниці.

26. Спосіб за п. 25, в якому Р піддіапазонів рівномірно розподіляють по всіх N піддіапазонах і відділяють N/P піддіапазонами.

27. Пристрій передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить:

блок обробки пілот-сигналу, призначений для генерації М наборів з Т масштабованих пілотних символів за допомогою М різних векторів матриці, де Т є цілим числом більше одиниці, і М - ціле число, що дорівнює або більше Т, причому кожний вектор включає в себе Т коефіцієнтів; і

множину блоків передачі, призначених для формування і передачі кожного з М наборів з Т масштабованих пілотних символів від Т передавальних антен, причому М наборів з Т масштабованих пілотних символів призначені для використання для оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

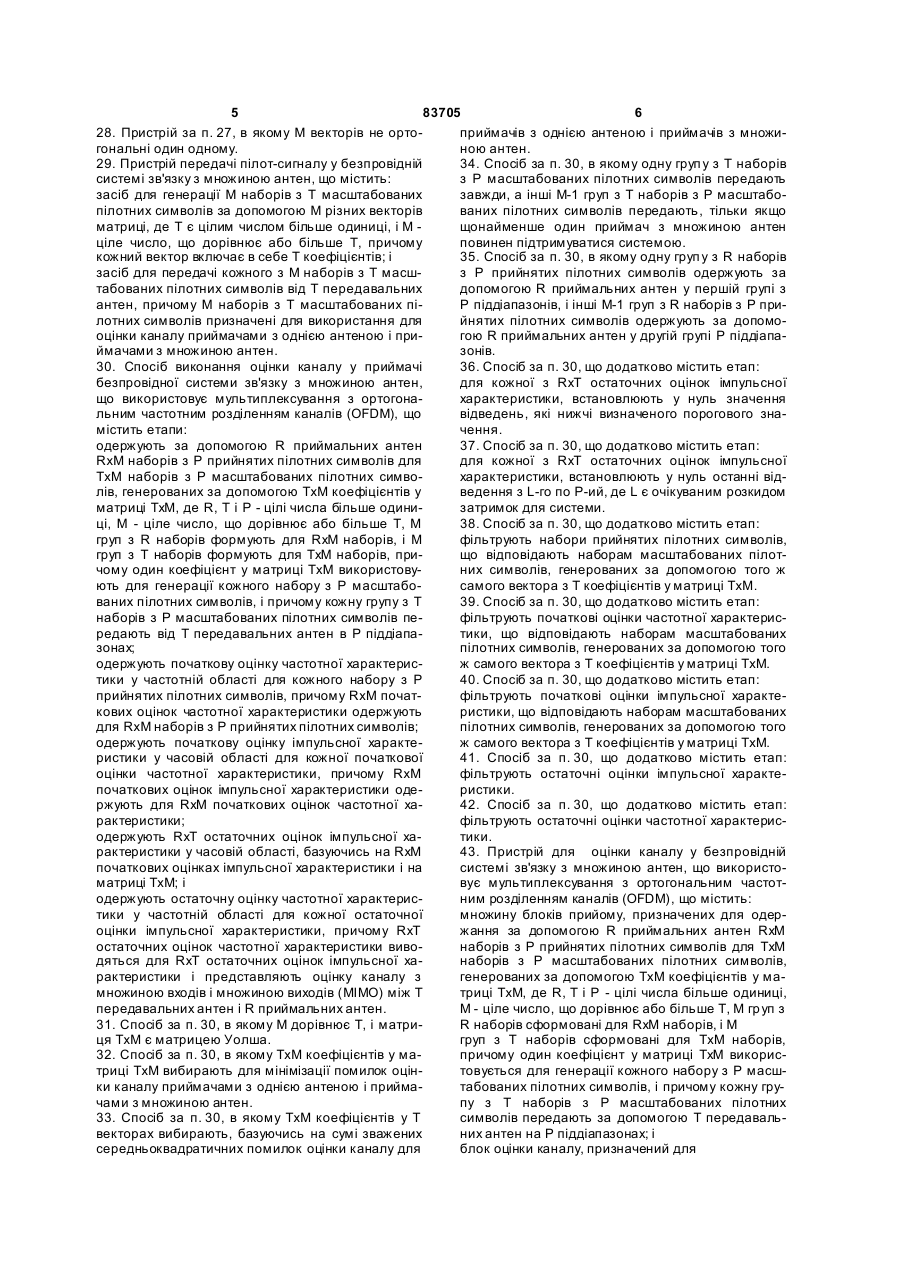

28. Пристрій за п. 27, в якому М векторів не ортогональні один одному.

29. Пристрій передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить:

засіб для генерації М наборів з Т масштабованих пілотних символів за допомогою М різних векторів матриці, де Т є цілим числом більше одиниці, і М - ціле число, що дорівнює або більше Т, причому кожний вектор включає в себе Т коефіцієнтів; і

засіб для передачі кожного з М наборів з Т масштабованих пілотних символів від Т передавальних антен, причому М наборів з Т масштабованих пілотних символів призначені для використання для оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

30. Спосіб виконання оцінки каналу у приймачі безпровідної системи зв'язку з множиною антен, що використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM), що містить етапи:

одержують за допомогою R приймальних антен RxM наборів з Р прийнятих пілотних символів для ТхМ наборів з Р масштабованих пілотних символів, генерованих за допомогою ТхМ коефіцієнтів у матриці ТхМ, де R, Т і Р - цілі числа більше одиниці, М - ціле число, що дорівнює або більше Т, М груп з R наборів формують для RxM наборів, і М груп з Т наборів формують для ТхМ наборів, причому один коефіцієнт у матриці ТхМ використовують для генерації кожного набору з Р масштабованих пілотних символів, і причому кожну групу з Т наборів з Р масштабованих пілотних символів передають від Т передавальних антен в Р піддіапазонах;

одержують початкову оцінку частотної характеристики у частотній області для кожного набору з Р прийнятих пілотних символів, причому RxM початкових оцінок частотної характеристики одержують для RxM наборів з Р прийнятих пілотних символів;

одержують початкову оцінку імпульсної характеристики у часовій області для кожної початкової оцінки частотної характеристики, причому RxM початкових оцінок імпульсної характеристики одержують для RxM початкових оцінок частотної характеристики;

одержують RxT остаточних оцінок імпульсної характеристики у часовій області, базуючись на RxM початкових оцінках імпульсної характеристики і на матриці ТхМ; і

одержують остаточну оцінку частотної характеристики у частотній області для кожної остаточної оцінки імпульсної характеристики, причому RxT остаточних оцінок частотної характеристики виводяться для RxT остаточних оцінок імпульсної характеристики і представляють оцінку каналу з множиною входів і множиною виходів (МІМО) між Т передавальних антен і R приймальних антен.

31. Спосіб за п. 30, в якому М дорівнює Т, і матриця ТхМ є матрицею Уолша.

32. Спосіб за п. 30, в якому ТхМ коефіцієнтів у матриці ТхМ вибирають для мінімізації помилок оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

33. Спосіб за п. 30, в якому ТхМ коефіцієнтів у Т векторах вибирають, базуючись на сумі зважених середньоквадратичних помилок оцінки каналу для приймачів з однією антеною і приймачів з множиною антен.

34. Спосіб за п. 30, в якому одну групу з Т наборів з Р масштабованих пілотних символів передають завжди, а інші М-1 груп з Т наборів з Р масштабованих пілотних символів передають, тільки якщо щонайменше один приймач з множиною антен повинен підтримуватися системою.

35. Спосіб за п. 30, в якому одну групу з R наборів з Р прийнятих пілотних символів одержують за допомогою R приймальних антен у першій групі з Р піддіапазонів, і інші М-1 груп з R наборів з Р прийнятих пілотних символів одержують за допомогою R приймальних антен у другій групі Р піддіапазонів.

36. Спосіб за п. 30, що додатково містить етап:

для кожної з RxT остаточних оцінок імпульсної характеристики, встановлюють у нуль значення відведень, які нижчі визначеного порогового значення.

37. Спосіб за п. 30, що додатково містить етап:

для кожної з RxT остаточних оцінок імпульсної характеристики, встановлюють у нуль останні відведення з L-го по Р-ий, де L є очікуваним розкидом затримок для системи.

38. Спосіб за п. 30, що додатково містить етап:

фільтрують набори прийнятих пілотних символів, що відповідають наборам масштабованих пілотних символів, генерованих за допомогою того ж самого вектора з Т коефіцієнтів у матриці ТхМ.

39. Спосіб за п. 30, що додатково містить етап:

фільтрують початкові оцінки частотної характеристики, що відповідають наборам масштабованих пілотних символів, генерованих за допомогою того ж самого вектора з Т коефіцієнтів у матриці ТхМ.

40. Спосіб за п. 30, що додатково містить етап:

фільтрують початкові оцінки імпульсної характеристики, що відповідають наборам масштабованих пілотних символів, генерованих за допомогою того ж самого вектора з Т коефіцієнтів у матриці ТхМ.

41. Спосіб за п. 30, що додатково містить етап: фільтрують остаточні оцінки імпульсної характеристики.

42. Спосіб за п. 30, що додатково містить етап: фільтрують остаточні оцінки частотної характеристики.

43. Пристрій для оцінки каналу у безпровідній системі зв'язку з множиною антен, що використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM), що містить:

множину блоків прийому, призначених для одержання за допомогою R приймальних антен RxM наборів з Р прийнятих пілотних символів для ТхМ наборів з Р масштабованих пілотних символів, генерованих за допомогою ТхМ коефіцієнтів у матриці ТхМ, де R, Т і Р - цілі числа більше одиниці, М - ціле число, що дорівнює або більше Т, М груп з R наборів сформовані для RxM наборів, і М

груп з Т наборів сформовані для ТхМ наборів, причому один коефіцієнт у матриці ТхМ використовується для генерації кожного набору з Р масштабованих пілотних символів, і причому кожну групу з Т наборів з Р масштабованих пілотних символів передають за допомогою Т передавальних антен на Р піддіапазонах; і

блок оцінки каналу, призначений для

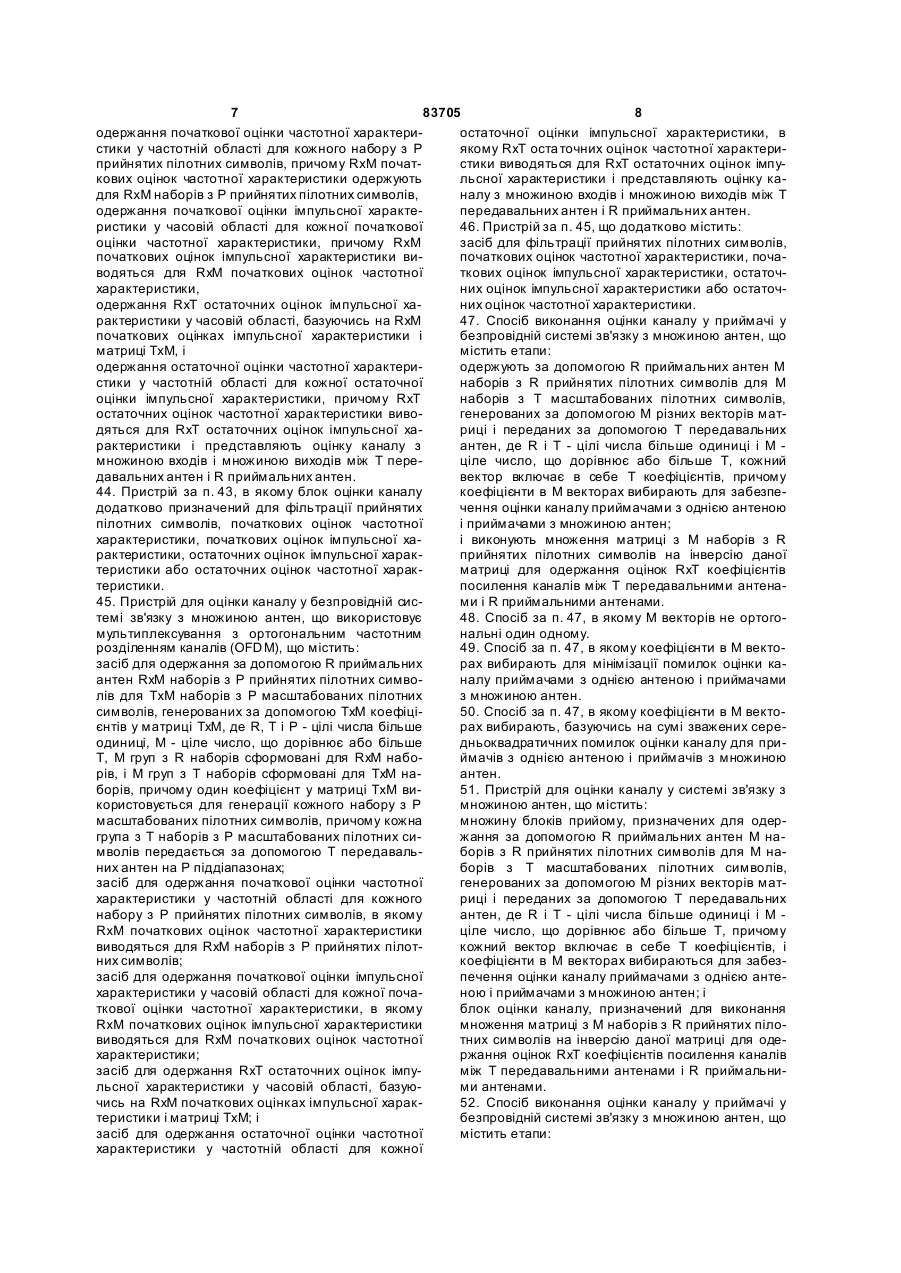

одержання початкової оцінки частотної характеристики у частотній області для кожного набору з Р прийнятих пілотних символів, причому RxM початкових оцінок частотної характеристики одержують для RxM наборів з Р прийнятих пілотних символів,

одержання початкової оцінки імпульсної характеристики у часовій області для кожної початкової оцінки частотної характеристики, причому RxM початкових оцінок імпульсної характеристики виводяться для RxM початкових оцінок частотної характеристики,

одержання RxT остаточних оцінок імпульсної характеристики у часовій області, базуючись на RxM початкових оцінках імпульсної характеристики і матриці ТхМ, і

одержання остаточної оцінки частотної характеристики у частотній області для кожної остаточної оцінки імпульсної характеристики, причому RxT остаточних оцінок частотної характеристики виводяться для RxT остаточних оцінок імпульсної характеристики і представляють оцінку каналу з множиною входів і множиною виходів між Т передавальних антен і R приймальних антен.

44. Пристрій за п. 43, в якому блок оцінки каналу додатково призначений для фільтрації прийнятих пілотних символів, початкових оцінок частотної характеристики, початкових оцінок імпульсної характеристики, остаточних оцінок імпульсної характеристики або остаточних оцінок частотної характеристики.

45. Пристрій для оцінки каналу у безпровідній системі зв'язку з множиною антен, що використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM), що містить:

засіб для одержання за допомогою R приймальних антен RxM наборів з Р прийнятих пілотних символів для ТхМ наборів з Р масштабованих пілотних символів, генерованих за допомогою ТхМ коефіцієнтів у матриці ТхМ, де R, Т і Р - цілі числа більше одиниці, М - ціле число, що дорівнює або більше Т, М груп з R наборів сформовані для RxM наборів, і М груп з Т наборів сформовані для ТхМ наборів, причому один коефіцієнт у матриці ТхМ використовується для генерації кожного набору з Р масштабованих пілотних символів, причому кожна група з Т наборів з Р масштабованих пілотних символів передається за допомогою Т передавальних антен на Р піддіапазонах;

засіб для одержання початкової оцінки частотної характеристики у частотній області для кожного набору з Р прийнятих пілотних символів, в якому RxM початкових оцінок частотної характеристики виводяться для RxM наборів з Р прийнятих пілотних символів;

засіб для одержання початкової оцінки імпульсної характеристики у часовій області для кожної початкової оцінки частотної характеристики, в якому RxM початкових оцінок імпульсної характеристики виводяться для RxM початкових оцінок частотної характеристики;

засіб для одержання RxT остаточних оцінок імпульсної характеристики у часовій області, базуючись на RxM початкових оцінках імпульсної характеристики і матриці ТхМ; і

засіб для одержання остаточної оцінки частотної характеристики у частотній області для кожної остаточної оцінки імпульсної характеристики, в якому RxT остаточних оцінок частотної характеристики виводяться для RxT остаточних оцінок імпульсної характеристики і представляють оцінку каналу з множиною входів і множиною виходів між Т передавальних антен і R приймальних антен.

46. Пристрій за п. 45, що додатково містить:

засіб для фільтрації прийнятих пілотних символів, початкових оцінок частотної характеристики, початкових оцінок імпульсної характеристики, остаточних оцінок імпульсної характеристики або остаточних оцінок частотної характеристики.

47. Спосіб виконання оцінки каналу у приймачі у безпровідній системі зв'язку з множиною антен, що містить етапи:

одержують за допомогою R приймальних антен М наборів з R прийнятих пілотних символів для М наборів з Т масштабованих пілотних символів, генерованих за допомогою М різних векторів матриці і переданих за допомогою Т передавальних антен, де R і Т - цілі числа більше одиниці і М - ціле число, що дорівнює або більше Т, кожний вектор включає в себе Т коефіцієнтів, причому коефіцієнти в М векторах вибирають для забезпечення оцінки каналу приймачами з однією антеною і приймачами з множиною антен;

і виконують множення матриці з М наборів з R прийнятих пілотних символів на інверсію даної матриці для одержання оцінок RxT коефіцієнтів посилення каналів між Т передавальними антенами і R приймальними антенами.

48. Спосіб за п. 47, в якому М векторів не ортогональні один одному.

49. Спосіб за п. 47, в якому коефіцієнти в М векторах вибирають для мінімізації помилок оцінки каналу приймачами з однією антеною і приймачами з множиною антен.

50. Спосіб за п. 47, в якому коефіцієнти в М векторах вибирають, базуючись на сумі зважених середньоквадратичних помилок оцінки каналу для приймачів з однією антеною і приймачів з множиною антен.

51. Пристрій для оцінки каналу у системі зв'язку з множиною антен, що містить:

множину блоків прийому, призначених для одержання за допомогою R приймальних антен М наборів з R прийнятих пілотних символів для М наборів з Т масштабованих пілотних символів, генерованих за допомогою М різних векторів матриці і переданих за допомогою Т передавальних антен, де R і Т - цілі числа більше одиниці і М - ціле число, що дорівнює або більше Т, причому кожний вектор включає в себе Т коефіцієнтів, і коефіцієнти в М векторах вибираються для забезпечення оцінки каналу приймачами з однією антеною і приймачами з множиною антен; і

блок оцінки каналу, призначений для виконання множення матриці з М наборів з R прийнятих пілотних символів на інверсію даної матриці для одержання оцінок RxT коефіцієнтів посилення каналів між Т передавальними антенами і R приймальними антенами.

52. Спосіб виконання оцінки каналу у приймачі у безпровідній системі зв'язку з множиною антен, що містить етапи:

одержують за допомогою однієї приймальної антени М прийнятих пілотних символів для М наборів з Т масштабованих пілотних символів, генерованих за допомогою М різних векторів матриці і переданих за допомогою Т передавальних антен, де Т - ціле число більше одиниці, і М - ціле число, що дорівнює або більше Т, причому кожний вектор включаєв себе Т коефіцієнтів, при цьому коефіцієнти в М векторах вибирають для забезпечення оцінки каналу приймачами з однією антеною і приймачами з множиною антен; і

фільтрують М прийнятих пілотних символів для одержання оцінки складового каналу з множиною входів і одним виходом (MISO) між Т передавальними антенами і однією приймальною антеною.

Текст

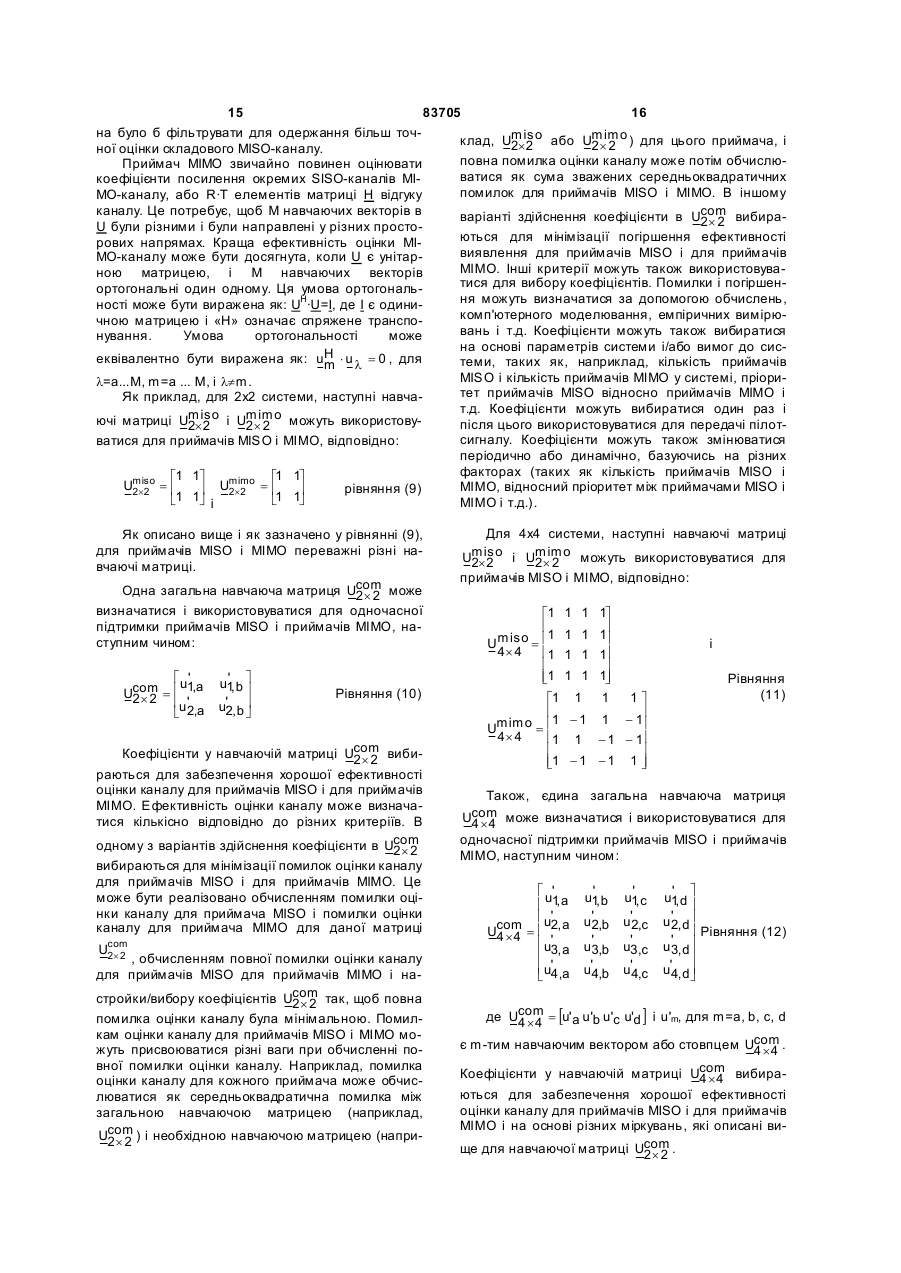

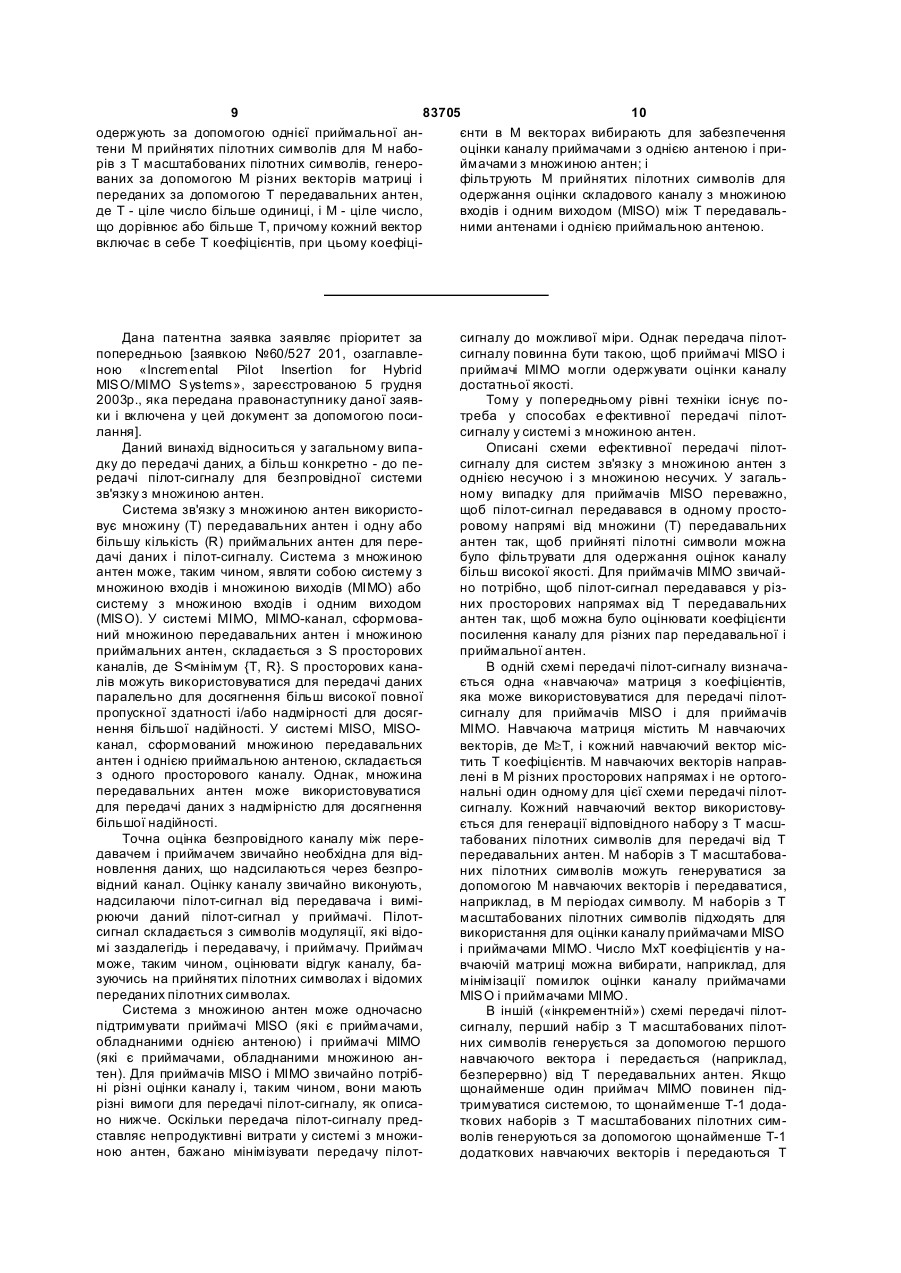

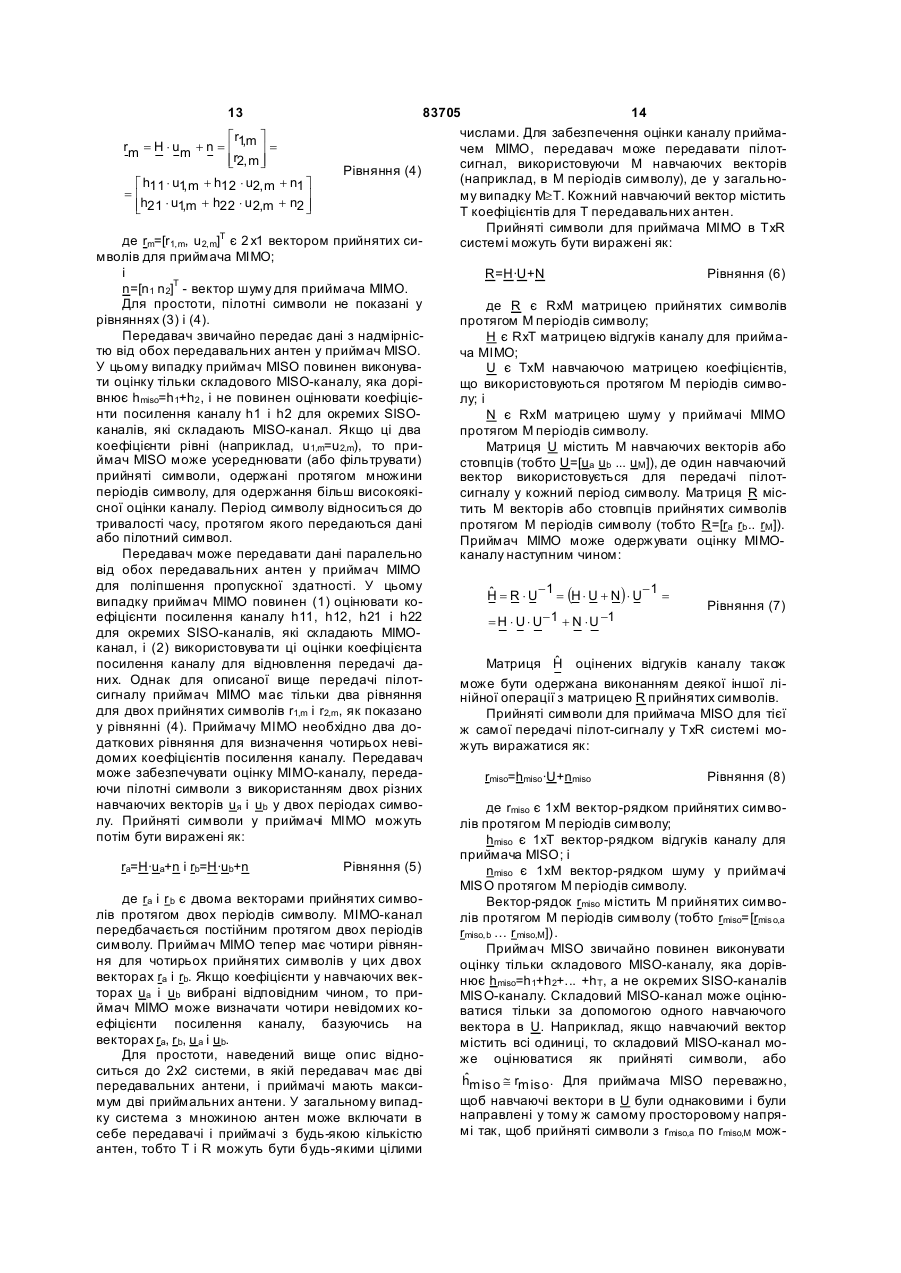

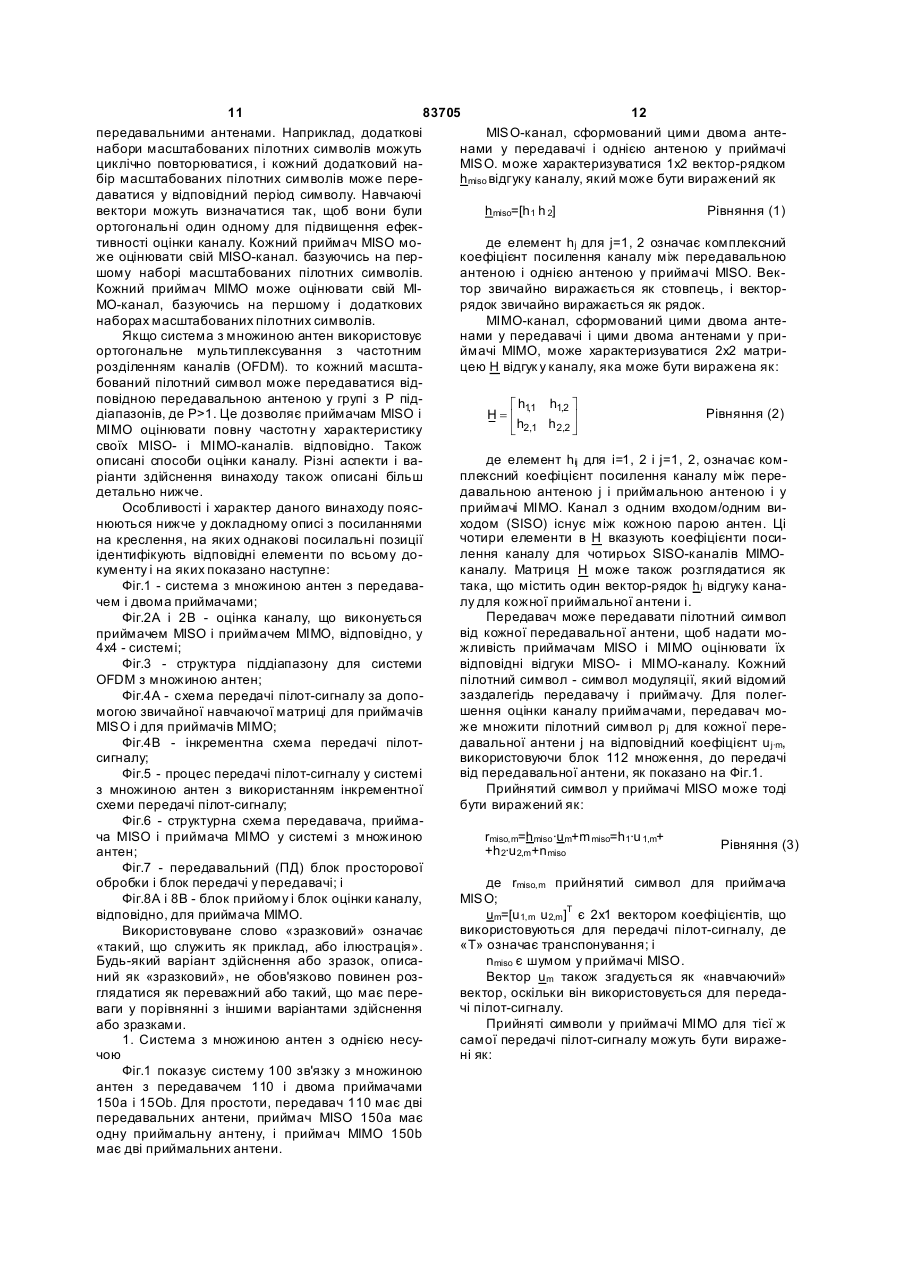

1. Спосіб передачі пілот-сигналу у безпровідній системі зв'язку з множиною антен, що містить етапи: генерують перший набір з Т масштабованих пілотних символів за допомогою першого вектора з Т коефіцієнтів, де Т - ціле число більше одиниці, і в якому перший набір масштабованих пілотних символів призначений для використання для оцінки каналу приймачами з однією антеною; вибірково генерують щонайменше Т-1 додаткових наборів з Т масштабованих пілотних символів за допомогою щонайменше Т-1 додаткових векторів, якщо щонайменше один приймач з множиною антен повинен підтримуватися системою, кожний додатковий вектор включає в себе Т коефіцієнтів, причому перший і щонайменше Т-1 додаткових векторів є різними векторами у матриці, і причому перший і щонайменше Т-1 додаткових наборів масштабованих пілотних символів призначені для використання для оцінки каналу щонайменше одним приймачем з множиною антен; і передають кожний набір з Т масштабованих пілотних символів за допомогою Т передавальних антен, по одному масштабованому пілотному символу від кожної передавальної антени. 2 (19) 1 3 83705 4 генерації першого набору з Т масштабованих пілощонайменше одним приймачем з множиною антних символів за допомогою першого вектора з Т тен; і коефіцієнтів, де Т - ціле число більше одиниці, засіб для передачі кожного набору з Т масштабопричому перший набір масштабованих пілотних ваних пілотних символів через Т передавальних символів призначений для використання для оцінантен, по одному масштабованому пілотному симки каналу приймачами з однією антеною, і волу на кожну передавальну антену. вибіркової генерації щонайменше Т-1 додаткових 19. Пристрій за п. 18, в якому Т-1 додаткових нанаборів з Т масштабованих пілотних символів за борів з Т масштабованих пілотних символів генедопомогою щонайменше Т-1 додаткових векторів, рується за допомогою Т-1 додаткових векторів, якщо щонайменше один приймач з множиною анпричому перший вектор і Т-1 додаткових векторів тен повинен підтримуватися системою, кожний є Т векторами матриці Уолша. додатковий вектор включає в себе Т коефіцієнтів, 20. Спосіб передачі пілот-сигналу у безпровідній причому перший і щонайменше Т-1 додаткових системі зв'язку з множиною антен, що містить етавекторів є різними векторами у матриці, і причому пи: перший і щонайменше Т-1 додаткових наборів генерують М наборів з Т масштабованих пілотних масштабованих пілотних символів призначені для символів за допомогою М різних векторів матриці, використання для оцінки каналу щонайменше одде Т - ціле число більше одиниці і М - ціле число, ним приймачем з множиною антен; і що дорівнює або більше Т, причому кожний вектор множину блоків передачі, призначених для форвключає в себе Т коефіцієнтів; і мування і передачі кожного набору з Т масштабопередають кожний з М наборів з Т масштабованих ваних пілотних символів за допомогою Т передапілотних символів від Т передавальних антен, вальних антен, по одному масштабованому причому М наборів з Т масштабованих пілотних пілотному символу на кожну передавальну антену. символів призначені для використання для оцінки 14. Пристрій за п. 13, в якому блок обробки пілотканалу приймачами з однією антеною і приймачасигналу призначений для генерації Т-1 додаткових ми з множиною антен. наборів з Т масштабованих пілотних символів за 21. Спосіб за п. 20, в якому М векторів не ортогодопомогою Т-1 додаткових векторів, причому пернальні один одному. ший вектор і Т-1 додаткових векторів є Т вектора22. Спосіб за п. 20, в якому число МхТ коефіцієнтів ми матриці Уолша. в М векторах вибирають для мінімізації помилок 15. Пристрій за п. 13, в якому система зв'язку з оцінки каналу приймачами з однією антеною і примножиною антен використовує мультиплексування ймачами з множиною антен. з ортогональним частотним розділенням каналів 23. Спосіб за п. 20, в якому число МхТ коефіцієнтів (OFDM). в М векторах вибирають, базуючись на сумі зва16. Пристрій за п. 15, в якому кожний з Т масштажених середньоквадратичних помилок оцінки кабованих пілотних символів в кожному наборі пеналу для приймачів з однією антеною і приймачів з редається від відповідної однієї з Т передавальних множиною антен. антен у групі з Р піддіапазонів, де Р - ціле число 24. Спосіб за п. 20, в якому М наборів з Т масштабільше одиниці, причому Р піддіапазонів рівномірбованих пілотних символів циклічно повторюють, і но розподілені по всіх N піддіапазонах і відділені кожний набір передають за допомогою Т передаN/P піддіапазонами. вальних антен у відповідному інтервалі часу. 17. Пристрій за п. 15, в якому перший набір масш25. Спосіб за п. 20, в якому в системі зв'язку з табованих пілотних символів передається безпемножиною антен використовують мультиплексурервно у першій групі піддіапазонів, причому щовання з ортогональним частотним розділенням найменше Т-1 додаткових наборів масштабованих каналів (OFDM), причому кожний з Т масштабовапілотних символів передають у другій групі піддіаних пілотних символів у кожному наборі передапазонів, яка не перетинається з першою групою ють від відповідної однієї з Т передавальних антен піддіапазонів. у гр упі Р піддіапазонів, де Р - ціле число більше 18. Пристрій передачі пілот-сигналу у безпровідній одиниці. системі зв'язку з множиною антен, що містить: 26. Спосіб за п. 25, в якому Р піддіапазонів рівнозасіб для генерації першого набору з Т масштабомірно розподіляють по всіх N піддіапазонах і віддіваних пілотних символів за допомогою першого ляють N/P піддіапазонами. вектора з Т коефіцієнтів, де Т - ціле число більше 27. Пристрій передачі пілот-сигналу у безпровідній одиниці, причому перший набір масштабованих системі зв'язку з множиною антен, що містить: пілотних символів призначений для використання блок обробки пілот-сигналу, призначений для гедля оцінки каналу приймачами з однією антеною; нерації М наборів з Т масштабованих пілотних засіб для вибіркової генерації щонайменше Т-1 символів за допомогою М різних векторів матриці, додаткових наборів з Т масштабованих пілотних де Т є цілим числом більше одиниці, і М - ціле чисимволів щонайменше за допомогою Т-1 додаткосло, що дорівнює або більше Т, причому кожний вих векторів, якщо щонайменше один приймач з вектор включає в себе Т коефіцієнтів; і множиною антен повинен підтримуватися системножину блоків передачі, призначених для формою, кожний додатковий вектор включає в себе Т мування і передачі кожного з М наборів з Т масшкоефіцієнтів, причому перший і щонайменше Т-1 табованих пілотних символів від Т передавальних додаткових векторів є різними векторами у матриантен, причому М наборів з Т масштабованих піці, і при цьому перший і щонайменше Т-1 додатколотних символів призначені для використання для вих наборів масштабованих пілотних символів оцінки каналу приймачами з однією антеною і припризначені для використання для оцінки каналу ймачами з множиною антен. 5 83705 6 28. Пристрій за п. 27, в якому М векторів не ортоприймачів з однією антеною і приймачів з множигональні один одному. ною антен. 29. Пристрій передачі пілот-сигналу у безпровідній 34. Спосіб за п. 30, в якому одну груп у з Т наборів системі зв'язку з множиною антен, що містить: з Р масштабованих пілотних символів передають засіб для генерації М наборів з Т масштабованих завжди, а інші М-1 груп з Т наборів з Р масштабопілотних символів за допомогою М різних векторів ваних пілотних символів передають, тільки якщо матриці, де Т є цілим числом більше одиниці, і М щонайменше один приймач з множиною антен ціле число, що дорівнює або більше Т, причому повинен підтримуватися системою. кожний вектор включає в себе Т коефіцієнтів; і 35. Спосіб за п. 30, в якому одну груп у з R наборів засіб для передачі кожного з М наборів з Т масшз Р прийнятих пілотних символів одержують за табованих пілотних символів від Т передавальних допомогою R приймальних антен у першій групі з антен, причому М наборів з Т масштабованих піР піддіапазонів, і інші М-1 груп з R наборів з Р прилотних символів призначені для використання для йнятих пілотних символів одержують за допомооцінки каналу приймачами з однією антеною і пригою R приймальних антен у другій групі Р піддіапаймачами з множиною антен. зонів. 30. Спосіб виконання оцінки каналу у приймачі 36. Спосіб за п. 30, що додатково містить етап: безпровідної системи зв'язку з множиною антен, для кожної з RxT остаточних оцінок імпульсної що використовує мультиплексування з ортогонахарактеристики, встановлюють у нуль значення льним частотним розділенням каналів (OFDM), що відведень, які нижчі визначеного порогового знамістить етапи: чення. одержують за допомогою R приймальних антен 37. Спосіб за п. 30, що додатково містить етап: RxM наборів з Р прийнятих пілотних символів для для кожної з RxT остаточних оцінок імпульсної ТхМ наборів з Р масштабованих пілотних симвохарактеристики, встановлюють у нуль останні відлів, генерованих за допомогою ТхМ коефіцієнтів у ведення з L-го по Р-ий, де L є очікуваним розкидом матриці ТхМ, де R, Т і Р - цілі числа більше одинизатримок для системи. ці, М - ціле число, що дорівнює або більше Т, М 38. Спосіб за п. 30, що додатково містить етап: груп з R наборів формують для RxM наборів, і М фільтрують набори прийнятих пілотних символів, груп з Т наборів формують для ТхМ наборів, прищо відповідають наборам масштабованих пілотчому один коефіцієнт у матриці ТхМ використовуних символів, генерованих за допомогою того ж ють для генерації кожного набору з Р масштабосамого вектора з Т коефіцієнтів у матриці ТхМ. ваних пілотних символів, і причому кожну групу з Т 39. Спосіб за п. 30, що додатково містить етап: наборів з Р масштабованих пілотних символів пефільтрують початкові оцінки частотної характерисредають від Т передавальних антен в Р піддіапатики, що відповідають наборам масштабованих зонах; пілотних символів, генерованих за допомогою того одержують початкову оцінку частотної характерисж самого вектора з Т коефіцієнтів у матриці ТхМ. тики у частотній області для кожного набору з Р 40. Спосіб за п. 30, що додатково містить етап: прийнятих пілотних символів, причому RxM початфільтрують початкові оцінки імпульсної характекових оцінок частотної характеристики одержують ристики, що відповідають наборам масштабованих для RxM наборів з Р прийнятих пілотних символів; пілотних символів, генерованих за допомогою того одержують початкову оцінку імпульсної характеж самого вектора з Т коефіцієнтів у матриці ТхМ. ристики у часовій області для кожної початкової 41. Спосіб за п. 30, що додатково містить етап: оцінки частотної характеристики, причому RxM фільтрують остаточні оцінки імпульсної характепочаткових оцінок імпульсної характеристики одеристики. ржують для RxM початкових оцінок частотної ха42. Спосіб за п. 30, що додатково містить етап: рактеристики; фільтрують остаточні оцінки частотної характерисодержують RxT остаточних оцінок імпульсної хатики. рактеристики у часовій області, базуючись на RxM 43. Пристрій для оцінки каналу у безпровідній початкових оцінках імпульсної характеристики і на системі зв'язку з множиною антен, що використоматриці ТхМ; і вує мультиплексування з ортогональним частотодержують остаточну оцінку частотної характерисним розділенням каналів (OFDM), що містить: тики у частотній області для кожної остаточної множину блоків прийому, призначених для одероцінки імпульсної характеристики, причому RxT жання за допомогою R приймальних антен RxM остаточних оцінок частотної характеристики вивонаборів з Р прийнятих пілотних символів для ТхМ дяться для RxT остаточних оцінок імпульсної ханаборів з Р масштабованих пілотних символів, рактеристики і представляють оцінку каналу з генерованих за допомогою ТхМ коефіцієнтів у мамножиною входів і множиною виходів (МІМО) між Т триці ТхМ, де R, Т і Р - цілі числа більше одиниці, передавальних антен і R приймальних антен. М - ціле число, що дорівнює або більше Т, М гр уп з 31. Спосіб за п. 30, в якому М дорівнює Т, і матриR наборів сформовані для RxM наборів, і М ця ТхМ є матрицею Уолша. груп з Т наборів сформовані для ТхМ наборів, 32. Спосіб за п. 30, в якому ТхМ коефіцієнтів у мапричому один коефіцієнт у матриці ТхМ використриці ТхМ вибирають для мінімізації помилок оцінтовується для генерації кожного набору з Р масшки каналу приймачами з однією антеною і прийматабованих пілотних символів, і причому кожну гручами з множиною антен. пу з Т наборів з Р масштабованих пілотних 33. Спосіб за п. 30, в якому ТхМ коефіцієнтів у Т символів передають за допомогою Т передавальвекторах вибирають, базуючись на сумі зважених них антен на Р піддіапазонах; і середньоквадратичних помилок оцінки каналу для блок оцінки каналу, призначений для 7 83705 8 одержання початкової оцінки частотної характериостаточної оцінки імпульсної характеристики, в стики у частотній області для кожного набору з Р якому RxT оста точних оцінок частотної характериприйнятих пілотних символів, причому RxM початстики виводяться для RxT остаточних оцінок імпукових оцінок частотної характеристики одержують льсної характеристики і представляють оцінку кадля RxM наборів з Р прийнятих пілотних символів, налу з множиною входів і множиною виходів між Т одержання початкової оцінки імпульсної характепередавальних антен і R приймальних антен. ристики у часовій області для кожної початкової 46. Пристрій за п. 45, що додатково містить: оцінки частотної характеристики, причому RxM засіб для фільтрації прийнятих пілотних символів, початкових оцінок імпульсної характеристики випочаткових оцінок частотної характеристики, почаводяться для RxM початкових оцінок частотної ткових оцінок імпульсної характеристики, остаточхарактеристики, них оцінок імпульсної характеристики або остаточодержання RxT остаточних оцінок імпульсної ханих оцінок частотної характеристики. рактеристики у часовій області, базуючись на RxM 47. Спосіб виконання оцінки каналу у приймачі у початкових оцінках імпульсної характеристики і безпровідній системі зв'язку з множиною антен, що матриці ТхМ, і містить етапи: одержання остаточної оцінки частотної характериодержують за допомогою R приймальних антен М стики у частотній області для кожної остаточної наборів з R прийнятих пілотних символів для М оцінки імпульсної характеристики, причому RxT наборів з Т масштабованих пілотних символів, остаточних оцінок частотної характеристики вивогенерованих за допомогою М різних векторів матдяться для RxT остаточних оцінок імпульсної хариці і переданих за допомогою Т передавальних рактеристики і представляють оцінку каналу з антен, де R і Т - цілі числа більше одиниці і М множиною входів і множиною виходів між Т переціле число, що дорівнює або більше Т, кожний давальних антен і R приймальних антен. вектор включає в себе Т коефіцієнтів, причому 44. Пристрій за п. 43, в якому блок оцінки каналу коефіцієнти в М векторах вибирають для забезпедодатково призначений для фільтрації прийнятих чення оцінки каналу приймачами з однією антеною пілотних символів, початкових оцінок частотної і приймачами з множиною антен; характеристики, початкових оцінок імпульсної хаі виконують множення матриці з М наборів з R рактеристики, остаточних оцінок імпульсної харакприйнятих пілотних символів на інверсію даної теристики або остаточних оцінок частотної харакматриці для одержання оцінок RxT коефіцієнтів теристики. посилення каналів між Т передавальними антена45. Пристрій для оцінки каналу у безпровідній сисми і R приймальними антенами. темі зв'язку з множиною антен, що використовує 48. Спосіб за п. 47, в якому М векторів не ортогомультиплексування з ортогональним частотним нальні один одному. розділенням каналів (OFD M), що містить: 49. Спосіб за п. 47, в якому коефіцієнти в М вектозасіб для одержання за допомогою R приймальних рах вибирають для мінімізації помилок оцінки каантен RxM наборів з Р прийнятих пілотних симвоналу приймачами з однією антеною і приймачами лів для ТхМ наборів з Р масштабованих пілотних з множиною антен. символів, генерованих за допомогою ТхМ коефіці50. Спосіб за п. 47, в якому коефіцієнти в М вектоєнтів у матриці ТхМ, де R, Т і Р - цілі числа більше рах вибирають, базуючись на сумі зважених сереодиниці, М - ціле число, що дорівнює або більше дньоквадратичних помилок оцінки каналу для приТ, М груп з R наборів сформовані для RxM набоймачів з однією антеною і приймачів з множиною рів, і М груп з Т наборів сформовані для ТхМ наантен. борів, причому один коефіцієнт у матриці ТхМ ви51. Пристрій для оцінки каналу у системі зв'язку з користовується для генерації кожного набору з Р множиною антен, що містить: масштабованих пілотних символів, причому кожна множину блоків прийому, призначених для одергрупа з Т наборів з Р масштабованих пілотних сижання за допомогою R приймальних антен М намволів передається за допомогою Т передавальборів з R прийнятих пілотних символів для М наних антен на Р піддіапазонах; борів з Т масштабованих пілотних символів, засіб для одержання початкової оцінки частотної генерованих за допомогою М різних векторів матхарактеристики у частотній області для кожного риці і переданих за допомогою Т передавальних набору з Р прийнятих пілотних символів, в якому антен, де R і Т - цілі числа більше одиниці і М RxM початкових оцінок частотної характеристики ціле число, що дорівнює або більше Т, причому виводяться для RxM наборів з Р прийнятих пілоткожний вектор включає в себе Т коефіцієнтів, і них символів; коефіцієнти в М векторах вибираються для забеззасіб для одержання початкової оцінки імпульсної печення оцінки каналу приймачами з однією антехарактеристики у часовій області для кожної почаною і приймачами з множиною антен; і ткової оцінки частотної характеристики, в якому блок оцінки каналу, призначений для виконання RxM початкових оцінок імпульсної характеристики множення матриці з М наборів з R прийнятих піловиводяться для RxM початкових оцінок частотної тних символів на інверсію даної матриці для одехарактеристики; ржання оцінок RxT коефіцієнтів посилення каналів засіб для одержання RxT остаточних оцінок імпуміж Т передавальними антенами і R приймальнильсної характеристики у часовій області, базуюми антенами. чись на RxM початкових оцінках імпульсної харак52. Спосіб виконання оцінки каналу у приймачі у теристики і матриці ТхМ; і безпровідній системі зв'язку з множиною антен, що засіб для одержання остаточної оцінки частотної містить етапи: характеристики у частотній області для кожної 9 83705 10 одержують за допомогою однієї приймальної анєнти в М векторах вибирають для забезпечення тени М прийнятих пілотних символів для М набооцінки каналу приймачами з однією антеною і прирів з Т масштабованих пілотних символів, генероймачами з множиною антен; і ваних за допомогою М різних векторів матриці і фільтрують М прийнятих пілотних символів для переданих за допомогою Т передавальних антен, одержання оцінки складового каналу з множиною де Т - ціле число більше одиниці, і М - ціле число, входів і одним виходом (MISO) між Т передавальщо дорівнює або більше Т, причому кожний вектор ними антенами і однією приймальною антеною. включає в себе Т коефіцієнтів, при цьому коефіці Дана патентна заявка заявляє пріоритет за попередньою [заявкою №60/527 201, озаглавленою «Incremental Pilot Insertion for Hybrid MISO/MIMO Systems», зареєстрованою 5 грудня 2003р., яка передана правонаступнику даної заявки і включена у цей документ за допомогою посилання]. Даний винахід відноситься у загальному випадку до передачі даних, а більш конкретно - до передачі пілот-сигналу для безпровідної системи зв'язку з множиною антен. Система зв'язку з множиною антен використовує множину (T) передавальних антен і одну або більшу кількість (R) приймальних антен для передачі даних і пілот-сигналу. Система з множиною антен може, таким чином, являти собою систему з множиною входів і множиною виходів (MIMO) або систему з множиною входів і одним виходом (MISO). У системі MIMO, МІМО-канал, сформований множиною передавальних антен і множиною приймальних антен, складається з S просторових каналів, де S

Дивитися

Додаткова інформація

Назва патенту англійською

Method and apparatus (versions) for transmission of pilot-signal and method and apparatus (versions) for estimation of channel in a wireless communication system

Автори англійською

Gore Dhanandzhaj Ashok, Agraval Avnish, Kadous Tamer

Назва патенту російською

Метод и устройство (варианты) для передачи пилот-сигнала и метод и устройство (варианты) для выполнения оценки канала в беспроводной системе связи

Автори російською

Горе Дхананджай Ашок, Агравал Авниш, Кадоус Тамер

МПК / Мітки

МПК: H04L 25/02, H04B 7/06, H04L 27/26

Мітки: спосіб, оцінки, виконання, пілот-сигналу, системі, передачі, пристрій, зв'язку, варіанти, безпровідній, каналу
