Спосіб передачі пакетів даних у безпровідній системі зв’язку (варіанти) та пристрій для його здійснення (варіанти)

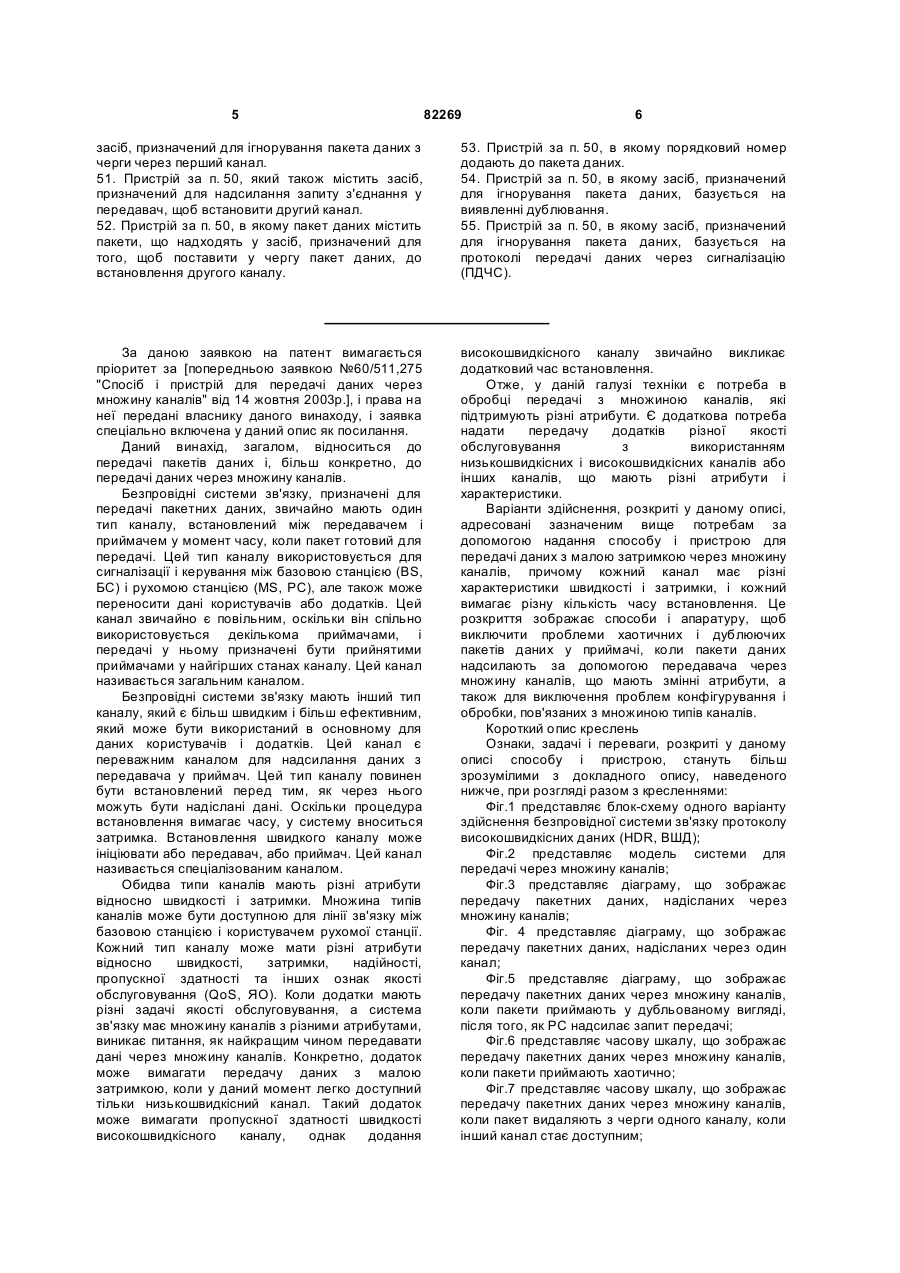

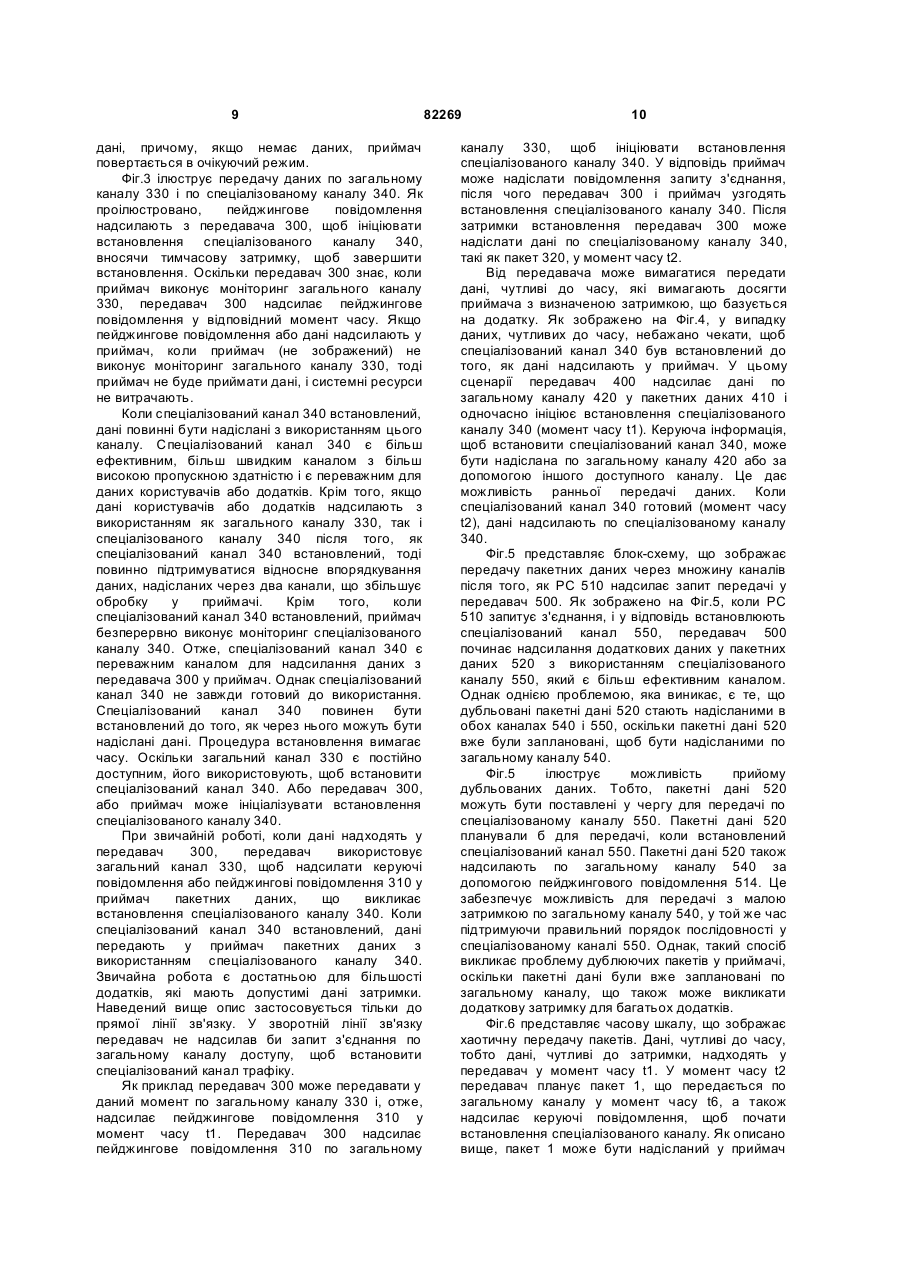

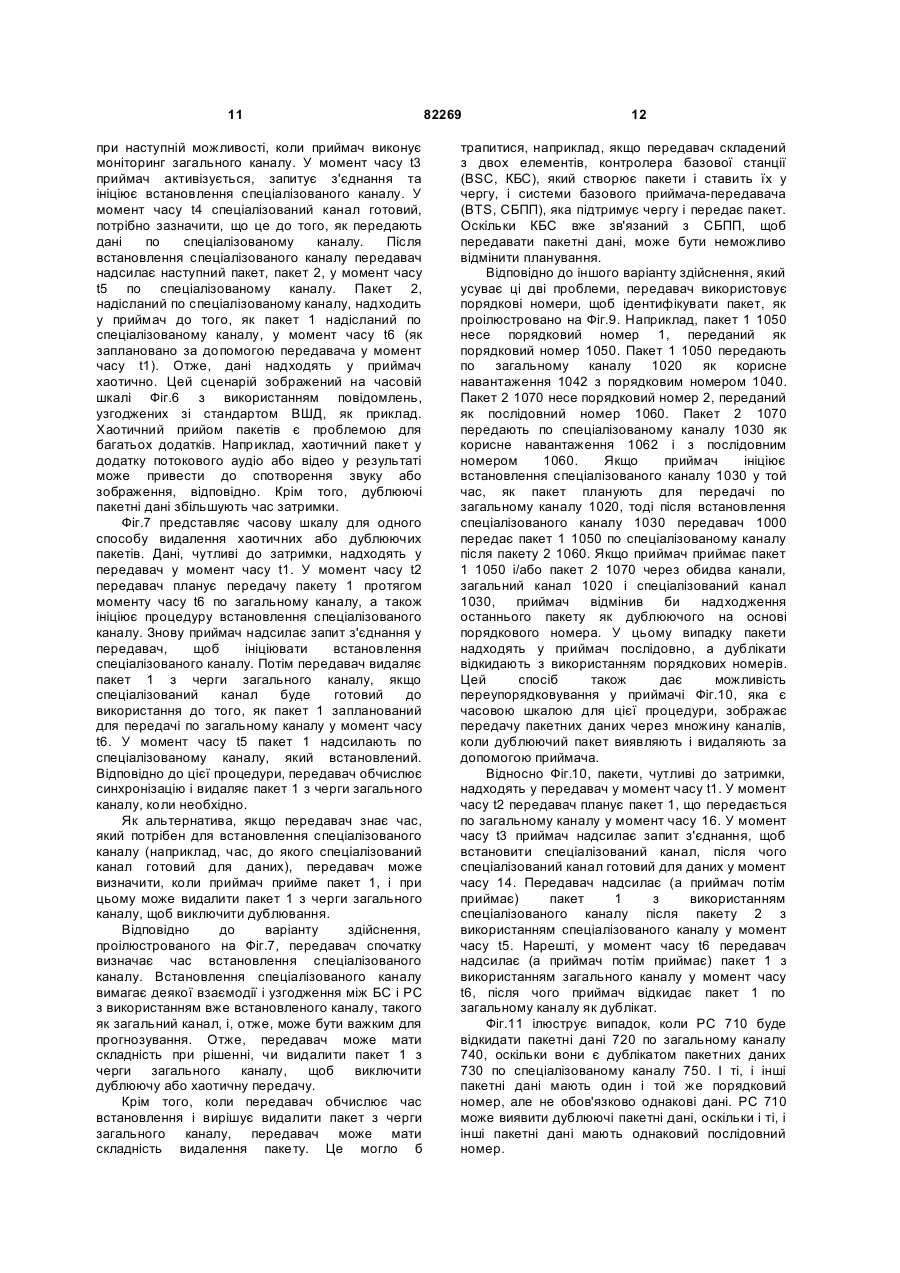

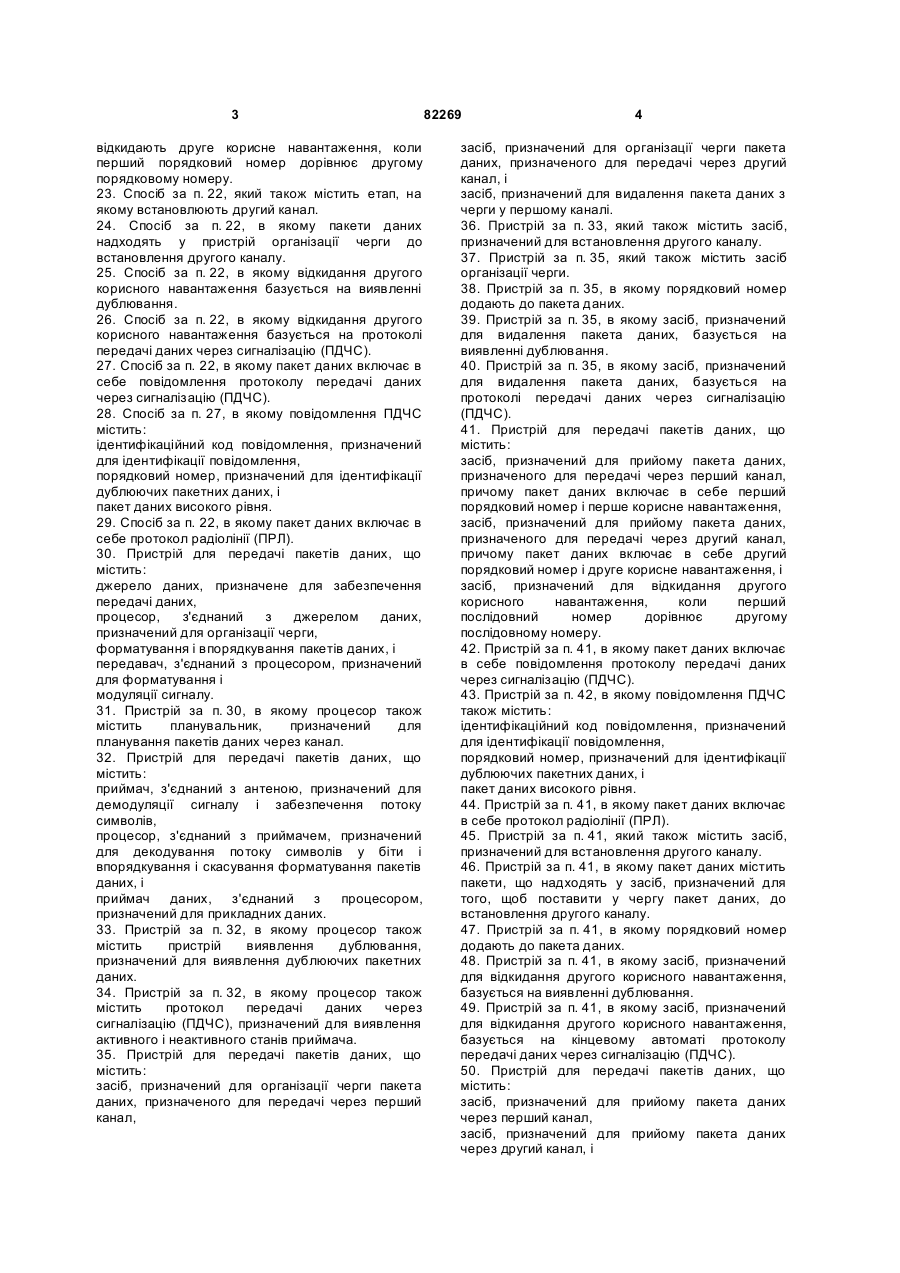

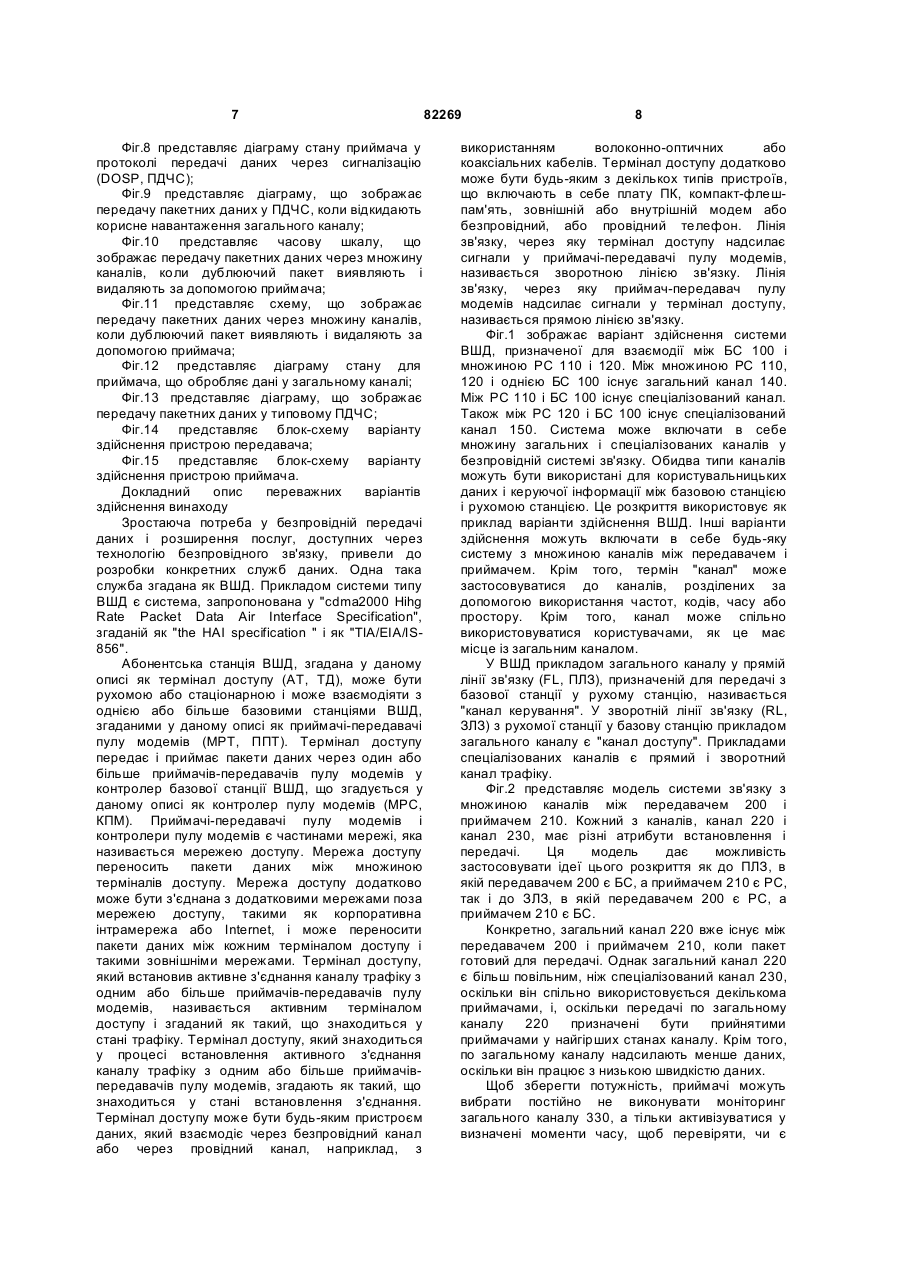

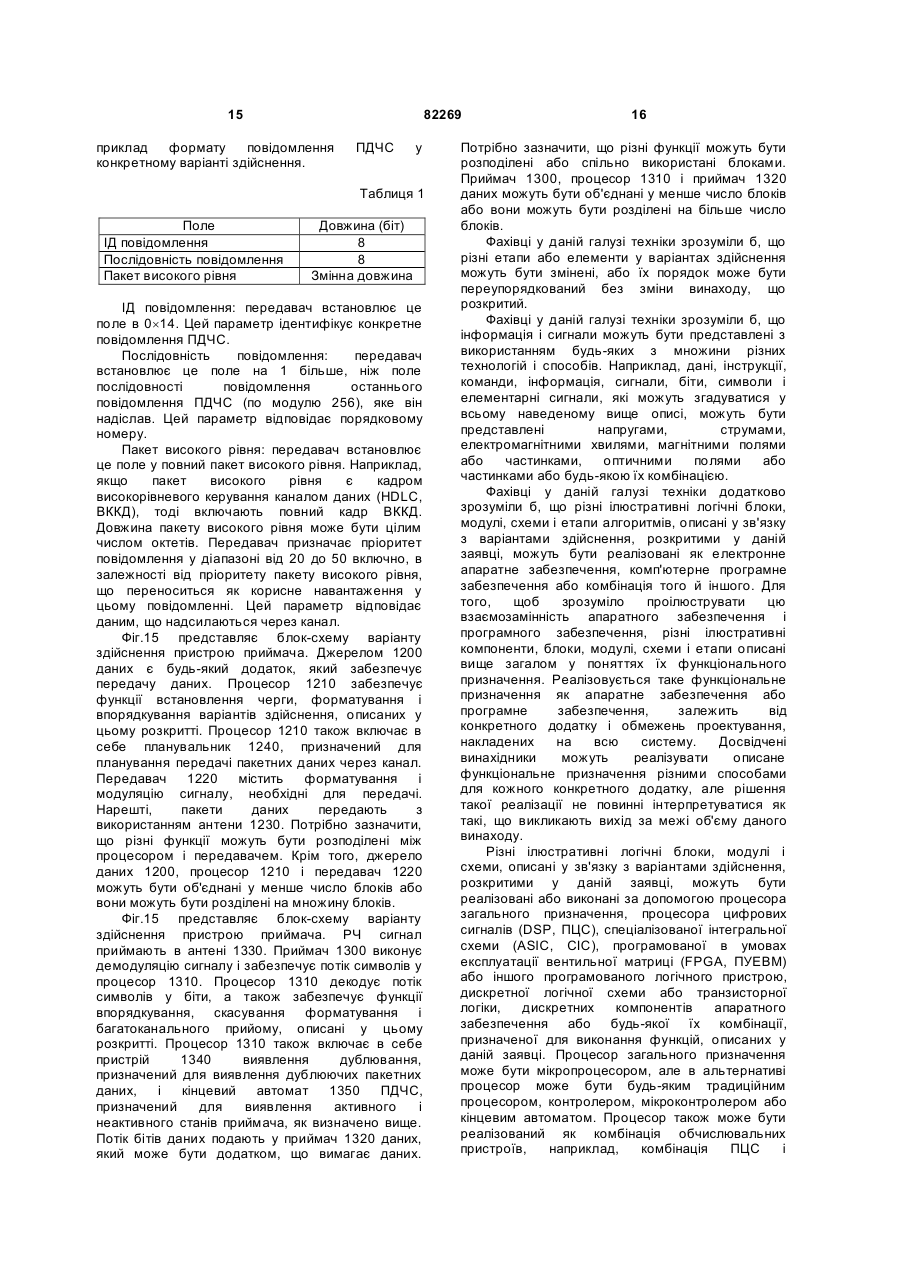

1. Спосіб передачі пакетів даних у безпровідній системі зв'язку, що містить етапи, на яких: ставлять у чергу пакет даних, призначений для передачі через перший канал, що має першу характеристику, передають пакет даних, призначений для передачі через другий канал, що має другу характеристику, і видаляють пакет даних з черги у першому каналі. 2. Спосіб за п. 1, який також містить етап, на якому встановлюють другий канал. 3. Спосіб за п. 1, в якому пакети даних надходять у пристрій організації черги до встановлення другого каналу. 4. Спосіб за п. 1, в якому до пакета даних додають порядковий номер. 5. Спосіб за п. 1, в якому видалення пакета даних базується на виявленні дублювання. 6. Спосіб за п. 1, в якому видалення пакета даних базується на протоколі передачі даних через сигналізацію (ПДЧС). 7. Спосіб за п. 1, в якому перший канал є загальним каналом, а другий канал є спеціалізованим каналом. 8. Спосіб за п. 7, в якому пакет даних призначений для додатку з малою затримкою. 9. Спосіб за п. 7, в якому пакет даних призначений для додатку, що має якість обслуговування, яка узгоджується з другим каналом. 2 (19) 1 3 відкидають друге корисне навантаження, коли перший порядковий номер дорівнює другому порядковому номеру. 23. Спосіб за п. 22, який також містить етап, на якому встановлюють другий канал. 24. Спосіб за п. 22, в якому пакети даних надходять у пристрій організації черги до встановлення другого каналу. 25. Спосіб за п. 22, в якому відкидання другого корисного навантаження базується на виявленні дублювання. 26. Спосіб за п. 22, в якому відкидання другого корисного навантаження базується на протоколі передачі даних через сигналізацію (ПДЧС). 27. Спосіб за п. 22, в якому пакет даних включає в себе повідомлення протоколу передачі даних через сигналізацію (ПДЧС). 28. Спосіб за п. 27, в якому повідомлення ПДЧС містить: ідентифікаційний код повідомлення, призначений для ідентифікації повідомлення, порядковий номер, призначений для ідентифікації дублюючих пакетних даних, і пакет даних високого рівня. 29. Спосіб за п. 22, в якому пакет даних включає в себе протокол радіолінії (ПРЛ). 30. Пристрій для передачі пакетів даних, що містить: джерело даних, призначене для забезпечення передачі даних, процесор, з'єднаний з джерелом даних, призначений для організації черги, форматування і впорядкування пакетів даних, і передавач, з'єднаний з процесором, призначений для форматування і модуляції сигналу. 31. Пристрій за п. 30, в якому процесор також містить планувальник, призначений для планування пакетів даних через канал. 32. Пристрій для передачі пакетів даних, що містить: приймач, з'єднаний з антеною, призначений для демодуляції сигналу і забезпечення потоку символів, процесор, з'єднаний з приймачем, призначений для декодування потоку символів у біти і впорядкування і скасування форматування пакетів даних, і приймач даних, з'єднаний з процесором, призначений для прикладних даних. 33. Пристрій за п. 32, в якому процесор також містить пристрій виявлення дублювання, призначений для виявлення дублюючих пакетних даних. 34. Пристрій за п. 32, в якому процесор також містить протокол передачі даних через сигналізацію (ПДЧС), призначений для виявлення активного і неактивного станів приймача. 35. Пристрій для передачі пакетів даних, що містить: засіб, призначений для організації черги пакета даних, призначеного для передачі через перший канал, 82269 4 засіб, призначений для організації черги пакета даних, призначеного для передачі через другий канал, і засіб, призначений для видалення пакета даних з черги у першому каналі. 36. Пристрій за п. 33, який також містить засіб, призначений для встановлення другого каналу. 37. Пристрій за п. 35, який також містить засіб організації черги. 38. Пристрій за п. 35, в якому порядковий номер додають до пакета даних. 39. Пристрій за п. 35, в якому засіб, призначений для видалення пакета даних, базується на виявленні дублювання. 40. Пристрій за п. 35, в якому засіб, призначений для видалення пакета даних, базується на протоколі передачі даних через сигналізацію (ПДЧС). 41. Пристрій для передачі пакетів даних, що містить: засіб, призначений для прийому пакета даних, призначеного для передачі через перший канал, причому пакет даних включає в себе перший порядковий номер і перше корисне навантаження, засіб, призначений для прийому пакета даних, призначеного для передачі через другий канал, причому пакет даних включає в себе другий порядковий номер і друге корисне навантаження, і засіб, призначений для відкидання другого корисного навантаження, коли перший послідовний номер дорівнює другому послідовному номеру. 42. Пристрій за п. 41, в якому пакет даних включає в себе повідомлення протоколу передачі даних через сигналізацію (ПДЧС). 43. Пристрій за п. 42, в якому повідомлення ПДЧС також містить: ідентифікаційний код повідомлення, призначений для ідентифікації повідомлення, порядковий номер, призначений для ідентифікації дублюючих пакетних даних, і пакет даних високого рівня. 44. Пристрій за п. 41, в якому пакет даних включає в себе протокол радіолінії (ПРЛ). 45. Пристрій за п. 41, який також містить засіб, призначений для встановлення другого каналу. 46. Пристрій за п. 41, в якому пакет даних містить пакети, що надходять у засіб, призначений для того, щоб поставити у чергу пакет даних, до встановлення другого каналу. 47. Пристрій за п. 41, в якому порядковий номер додають до пакета даних. 48. Пристрій за п. 41, в якому засіб, призначений для відкидання другого корисного навантаження, базується на виявленні дублювання. 49. Пристрій за п. 41, в якому засіб, призначений для відкидання другого корисного навантаження, базується на кінцевому автоматі протоколу передачі даних через сигналізацію (ПДЧС). 50. Пристрій для передачі пакетів даних, що містить: засіб, призначений для прийому пакета даних через перший канал, засіб, призначений для прийому пакета даних через другий канал, і 5 82269 6 засіб, призначений для ігнорування пакета даних з черги через перший канал. 51. Пристрій за п. 50, який також містить засіб, призначений для надсилання запиту з'єднання у передавач, щоб встановити другий канал. 52. Пристрій за п. 50, в якому пакет даних містить пакети, що надходять у засіб, призначений для того, щоб поставити у чергу пакет даних, до встановлення другого каналу. 53. Пристрій за п. 50, в якому порядковий номер додають до пакета даних. 54. Пристрій за п. 50, в якому засіб, призначений для ігнорування пакета даних, базується на виявленні дублювання. 55. Пристрій за п. 50, в якому засіб, призначений для ігнорування пакета даних, базується на протоколі передачі даних через сигналізацію (ПДЧС). За даною заявкою на патент вимагається пріоритет за [попередньою заявкою №60/511,275 "Спосіб і пристрій для передачі даних через множину каналів" від 14 жовтня 2003р.], і права на неї передані власнику даного винаходу, і заявка спеціально включена у даний опис як посилання. Даний винахід, загалом, відноситься до передачі пакетів даних і, більш конкретно, до передачі даних через множину каналів. Безпровідні системи зв'язку, призначені для передачі пакетних даних, звичайно мають один тип каналу, встановлений між передавачем і приймачем у момент часу, коли пакет готовий для передачі. Цей тип каналу використовується для сигналізації і керування між базовою станцією (ВS, БС) і рухомою станцією (МS, РС), але також може переносити дані користувачів або додатків. Цей канал звичайно є повільним, оскільки він спільно використовується декількома приймачами, і передачі у ньому призначені бути прийнятими приймачами у найгірших станах каналу. Цей канал називається загальним каналом. Безпровідні системи зв'язку мають інший тип каналу, який є більш швидким і більш ефективним, який може бути використаний в основному для даних користувачів і додатків. Цей канал є переважним каналом для надсилання даних з передавача у приймач. Цей тип каналу повинен бути встановлений перед тим, як через нього можуть бути надіслані дані. Оскільки процедура встановлення вимагає часу, у систему вноситься затримка. Встановлення швидкого каналу може ініціювати або передавач, або приймач. Цей канал називається спеціалізованим каналом. Обидва типи каналів мають різні атрибути відносно швидкості і затримки. Множина типів каналів може бути доступною для лінії зв'язку між базовою станцією і користувачем рухомої станції. Кожний тип каналу може мати різні атрибути відносно швидкості, затримки, надійності, пропускної здатності та інших ознак якості обслуговування (QоS, ЯО). Коли додатки мають різні задачі якості обслуговування, а система зв'язку має множину каналів з різними атрибутами, виникає питання, як найкращим чином передавати дані через множину каналів. Конкретно, додаток може вимагати передачу даних з малою затримкою, коли у даний момент легко доступний тільки низькошвидкісний канал. Такий додаток може вимагати пропускної здатності швидкості високошвидкісного каналу, однак додання високошвидкісного каналу звичайно викликає додатковий час встановлення. Отже, у даній галузі техніки є потреба в обробці передачі з множиною каналів, які підтримують різні атрибути. Є додаткова потреба надати передачу додатків різної якості обслуговування з використанням низькошвидкісних і високошвидкісних каналів або інших каналів, що мають різні атрибути і характеристики. Варіанти здійснення, розкриті у даному описі, адресовані зазначеним вище потребам за допомогою надання способу і пристрою для передачі даних з малою затримкою через множину каналів, причому кожний канал має різні характеристики швидкості і затримки, і кожний вимагає різну кількість часу встановлення. Це розкриття зображає способи і апаратуру, щоб виключити проблеми хаотичних і дублюючих пакетів даних у приймачі, коли пакети даних надсилають за допомогою передавача через множину каналів, що мають змінні атрибути, а також для виключення проблем конфігурування і обробки, пов'язаних з множиною типів каналів. Короткий опис креслень Ознаки, задачі і переваги, розкриті у даному описі способу і пристрою, стануть більш зрозумілими з докладного опису, наведеного нижче, при розгляді разом з кресленнями: Фіг.1 представляє блок-схему одного варіанту здійснення безпровідної системи зв'язку протоколу високошвидкісних даних (HDR, ВШД); Фіг.2 представляє модель системи для передачі через множину каналів; Фіг.3 представляє діаграму, що зображає передачу пакетних даних, надісланих через множину каналів; Фіг. 4 представляє діаграму, що зображає передачу пакетних даних, надісланих через один канал; Фіг.5 представляє діаграму, що зображає передачу пакетних даних через множину каналів, коли пакети приймають у дубльованому вигляді, після того, як РС надсилає запит передачі; Фіг.6 представляє часову шкалу, що зображає передачу пакетних даних через множину каналів, коли пакети приймають хаотично; Фіг.7 представляє часову шкалу, що зображає передачу пакетних даних через множину каналів, коли пакет видаляють з черги одного каналу, коли інший канал стає доступним; 7 Фіг.8 представляє діаграму стану приймача у протоколі передачі даних через сигналізацію (DОSР, ПДЧС); Фіг.9 представляє діаграму, що зображає передачу пакетних даних у ПДЧС, коли відкидають корисне навантаження загального каналу; Фіг.10 представляє часову шкалу, що зображає передачу пакетних даних через множину каналів, коли дублюючий пакет виявляють і видаляють за допомогою приймача; Фіг.11 представляє схему, що зображає передачу пакетних даних через множину каналів, коли дублюючий пакет виявляють і видаляють за допомогою приймача; Фіг.12 представляє діаграму стану для приймача, що обробляє дані у загальному каналі; Фіг.13 представляє діаграму, що зображає передачу пакетних даних у типовому ПДЧС; Фіг.14 представляє блок-схему варіанту здійснення пристрою передавача; Фіг.15 представляє блок-схему варіанту здійснення пристрою приймача. Докладний опис переважних варіантів здійснення винаходу Зростаюча потреба у безпровідній передачі даних і розширення послуг, доступних через технологію безпровідного зв'язку, привели до розробки конкретних служб даних. Одна така служба згадана як ВШД. Прикладом системи типу ВШД є система, запропонована у "сdmа2000 Ніhg Rate Packet Data Air Interface Specification", згаданій як "the НАІ specification " і як "ТІА/ЕІА/ІS856". Абонентська станція ВШД, згадана у даному описі як термінал доступу (АТ, ТД), може бути рухомою або стаціонарною і може взаємодіяти з однією або більше базовими станціями ВШД, згаданими у даному описі як приймачі-передавачі пулу модемів (МРТ, ППТ). Термінал доступу передає і приймає пакети даних через один або більше приймачів-передавачів пулу модемів у контролер базової станції ВШД, що згадується у даному описі як контролер пулу модемів (МРС, КПМ). Приймачі-передавачі пулу модемів і контролери пулу модемів є частинами мережі, яка називається мережею доступу. Мережа доступу переносить пакети даних між множиною терміналів доступу. Мережа доступу додатково може бути з'єднана з додатковими мережами поза мережею доступу, такими як корпоративна інтрамережа або Internet, і може переносити пакети даних між кожним терміналом доступу і такими зовнішніми мережами. Термінал доступу, який встановив активне з'єднання каналу трафіку з одним або більше приймачів-передавачів пулу модемів, називається активним терміналом доступу і згаданий як такий, що знаходиться у стані трафіку. Термінал доступу, який знаходиться у процесі встановлення активного з'єднання каналу трафіку з одним або більше приймачівпередавачів пулу модемів, згадають як такий, що знаходиться у стані встановлення з'єднання. Термінал доступу може бути будь-яким пристроєм даних, який взаємодіє через безпровідний канал або через провідний канал, наприклад, з 82269 8 використанням волоконно-оптичних або коаксіальних кабелів. Термінал доступу додатково може бути будь-яким з декількох типів пристроїв, що включають в себе плату ПК, компакт-флешпам'ять, зовнішній або внутрішній модем або безпровідний, або провідний телефон. Лінія зв'язку, через яку термінал доступу надсилає сигнали у приймачі-передавачі пулу модемів, називається зворотною лінією зв'язку. Лінія зв'язку, через яку приймач-передавач пулу модемів надсилає сигнали у термінал доступу, називається прямою лінією зв'язку. Фіг.1 зображає варіант здійснення системи ВШД, призначеної для взаємодії між БС 100 і множиною РС 110 і 120. Між множиною РС 110, 120 і однією БС 100 існує загальний канал 140. Між РС 110 і БС 100 існує спеціалізований канал. Також між РС 120 і БС 100 існує спеціалізований канал 150. Система може включати в себе множину загальних і спеціалізованих каналів у безпровідній системі зв'язку. Обидва типи каналів можуть бути використані для користувальницьких даних і керуючої інформації між базовою станцією і рухомою станцією. Це розкриття використовує як приклад варіанти здійснення ВШД. Інші варіанти здійснення можуть включати в себе будь-яку систему з множиною каналів між передавачем і приймачем. Крім того, термін "канал" може застосовуватися до каналів, розділених за допомогою використання частот, кодів, часу або простору. Крім того, канал може спільно використовуватися користувачами, як це має місце із загальним каналом. У ВШД прикладом загального каналу у прямій лінії зв'язку (FL, ПЛЗ), призначеній для передачі з базової станції у рухому станцію, називається "канал керування". У зворотній лінії зв'язку (RL, ЗЛЗ) з рухомої станції у базову станцію прикладом загального каналу є "канал доступу". Прикладами спеціалізованих каналів є прямий і зворотний канал трафіку. Фіг.2 представляє модель системи зв'язку з множиною каналів між передавачем 200 і приймачем 210. Кожний з каналів, канал 220 і канал 230, має різні атрибути встановлення і передачі. Ця модель дає можливість застосовувати ідеї цього розкриття як до ПЛЗ, в якій передавачем 200 є БС, а приймачем 210 є РС, так і до ЗЛЗ, в якій передавачем 200 є РС, а приймачем 210 є БС. Конкретно, загальний канал 220 вже існує між передавачем 200 і приймачем 210, коли пакет готовий для передачі. Однак загальний канал 220 є більш повільним, ніж спеціалізований канал 230, оскільки він спільно використовується декількома приймачами, і, оскільки передачі по загальному каналу 220 призначені бути прийнятими приймачами у найгірших станах каналу. Крім того, по загальному каналу надсилають менше даних, оскільки він працює з низькою швидкістю даних. Щоб зберегти потужність, приймачі можуть вибрати постійно не виконувати моніторинг загального каналу 330, а тільки активізуватися у визначені моменти часу, щоб перевіряти, чи є 9 дані, причому, якщо немає даних, приймач повертається в очікуючий режим. Фіг.3 ілюструє передачу даних по загальному каналу 330 і по спеціалізованому каналу 340. Як проілюстровано, пейджингове повідомлення надсилають з передавача 300, щоб ініціювати встановлення спеціалізованого каналу 340, вносячи тимчасову затримку, щоб завершити встановлення. Оскільки передавач 300 знає, коли приймач виконує моніторинг загального каналу 330, передавач 300 надсилає пейджингове повідомлення у відповідний момент часу. Якщо пейджингове повідомлення або дані надсилають у приймач, коли приймач (не зображений) не виконує моніторинг загального каналу 330, тоді приймач не буде приймати дані, і системні ресурси не витрачають. Коли спеціалізований канал 340 встановлений, дані повинні бути надіслані з використанням цього каналу. Спеціалізований канал 340 є більш ефективним, більш швидким каналом з більш високою пропускною здатністю і є переважним для даних користувачів або додатків. Крім того, якщо дані користувачів або додатків надсилають з використанням як загального каналу 330, так і спеціалізованого каналу 340 після того, як спеціалізований канал 340 встановлений, тоді повинно підтримуватися відносне впорядкування даних, надісланих через два канали, що збільшує обробку у приймачі. Крім того, коли спеціалізований канал 340 встановлений, приймач безперервно виконує моніторинг спеціалізованого каналу 340. Отже, спеціалізований канал 340 є переважним каналом для надсилання даних з передавача 300 у приймач. Однак спеціалізований канал 340 не завжди готовий до використання. Спеціалізований канал 340 повинен бути встановлений до того, як через нього можуть бути надіслані дані. Процедура встановлення вимагає часу. Оскільки загальний канал 330 є постійно доступним, його використовують, щоб встановити спеціалізований канал 340. Або передавач 300, або приймач може ініціалізувати встановлення спеціалізованого каналу 340. При звичайній роботі, коли дані надходять у передавач 300, передавач використовує загальний канал 330, щоб надсилати керуючі повідомлення або пейджингові повідомлення 310 у приймач пакетних даних, що викликає встановлення спеціалізованого каналу 340. Коли спеціалізований канал 340 встановлений, дані передають у приймач пакетних даних з використанням спеціалізованого каналу 340. Звичайна робота є достатньою для більшості додатків, які мають допустимі дані затримки. Наведений вище опис застосовується тільки до прямої лінії зв'язку. У зворотній лінії зв'язку передавач не надсилав би запит з'єднання по загальному каналу доступу, щоб встановити спеціалізований канал трафіку. Як приклад передавач 300 може передавати у даний момент по загальному каналу 330 і, отже, надсилає пейджингове повідомлення 310 у момент часу t1. Передавач 300 надсилає пейджингове повідомлення 310 по загальному 82269 10 каналу 330, щоб ініціювати встановлення спеціалізованого каналу 340. У відповідь приймач може надіслати повідомлення запиту з'єднання, після чого передавач 300 і приймач узгодять встановлення спеціалізованого каналу 340. Після затримки встановлення передавач 300 може надіслати дані по спеціалізованому каналу 340, такі як пакет 320, у момент часу t2. Від передавача може вимагатися передати дані, чутливі до часу, які вимагають досягти приймача з визначеною затримкою, що базується на додатку. Як зображено на Фіг.4, у випадку даних, чутливих до часу, небажано чекати, щоб спеціалізований канал 340 був встановлений до того, як дані надсилають у приймач. У цьому сценарії передавач 400 надсилає дані по загальному каналу 420 у пакетних даних 410 і одночасно ініціює встановлення спеціалізованого каналу 340 (момент часу t1). Керуюча інформація, щоб встановити спеціалізований канал 340, може бути надіслана по загальному каналу 420 або за допомогою іншого доступного каналу. Це дає можливість ранньої передачі даних. Коли спеціалізований канал 340 готовий (момент часу t2), дані надсилають по спеціалізованому каналу 340. Фіг.5 представляє блок-схему, що зображає передачу пакетних даних через множину каналів після того, як РС 510 надсилає запит передачі у передавач 500. Як зображено на Фіг.5, коли РС 510 запитує з'єднання, і у відповідь встановлюють спеціалізований канал 550, передавач 500 починає надсилання додаткових даних у пакетних даних 520 з використанням спеціалізованого каналу 550, який є більш ефективним каналом. Однак однією проблемою, яка виникає, є те, що дубльовані пакетні дані 520 стають надісланими в обох каналах 540 і 550, оскільки пакетні дані 520 вже були заплановані, щоб бути надісланими по загальному каналу 540. Фіг.5 ілюструє можливість прийому дубльованих даних. Тобто, пакетні дані 520 можуть бути поставлені у чергу для передачі по спеціалізованому каналу 550. Пакетні дані 520 планували б для передачі, коли встановлений спеціалізований канал 550. Пакетні дані 520 також надсилають по загальному каналу 540 за допомогою пейджингового повідомлення 514. Це забезпечує можливість для передачі з малою затримкою по загальному каналу 540, у той же час підтримуючи правильний порядок послідовності у спеціалізованому каналі 550. Однак, такий спосіб викликає проблему дублюючих пакетів у приймачі, оскільки пакетні дані були вже заплановані по загальному каналу, що також може викликати додаткову затримку для багатьох додатків. Фіг.6 представляє часову шкалу, що зображає хаотичну передачу пакетів. Дані, чутливі до часу, тобто дані, чутливі до затримки, надходять у передавач у момент часу t1. У момент часу t2 передавач планує пакет 1, що передається по загальному каналу у момент часу t6, а також надсилає керуючі повідомлення, щоб почати встановлення спеціалізованого каналу. Як описано вище, пакет 1 може бути надісланий у приймач 11 при наступній можливості, коли приймач виконує моніторинг загального каналу. У момент часу t3 приймач активізується, запитує з'єднання та ініціює встановлення спеціалізованого каналу. У момент часу t4 спеціалізований канал готовий, потрібно зазначити, що це до того, як передають дані по спеціалізованому каналу. Після встановлення спеціалізованого каналу передавач надсилає наступний пакет, пакет 2, у момент часу t5 по спеціалізованому каналу. Пакет 2, надісланий по спеціалізованому каналу, надходить у приймач до того, як пакет 1 надісланий по спеціалізованому каналу, у момент часу t6 (як заплановано за допомогою передавача у момент часу t1). Отже, дані надходять у приймач хаотично. Цей сценарій зображений на часовій шкалі Фіг.6 з використанням повідомлень, узгоджених зі стандартом ВШД, як приклад. Хаотичний прийом пакетів є проблемою для багатьох додатків. Наприклад, хаотичний пакет у додатку потокового аудіо або відео у результаті може привести до спотворення звуку або зображення, відповідно. Крім того, дублюючі пакетні дані збільшують час затримки. Фіг.7 представляє часову шкалу для одного способу видалення хаотичних або дублюючих пакетів. Дані, чутливі до затримки, надходять у передавач у момент часу t1. У момент часу t2 передавач планує передачу пакету 1 протягом моменту часу t6 по загальному каналу, а також ініціює процедуру встановлення спеціалізованого каналу. Знову приймач надсилає запит з'єднання у передавач, щоб ініціювати встановлення спеціалізованого каналу. Потім передавач видаляє пакет 1 з черги загального каналу, якщо спеціалізований канал буде готовий до використання до того, як пакет 1 запланований для передачі по загальному каналу у момент часу t6. У момент часу t5 пакет 1 надсилають по спеціалізованому каналу, який встановлений. Відповідно до цієї процедури, передавач обчислює синхронізацію і видаляє пакет 1 з черги загального каналу, коли необхідно. Як альтернатива, якщо передавач знає час, який потрібен для встановлення спеціалізованого каналу (наприклад, час, до якого спеціалізований канал готовий для даних), передавач може визначити, коли приймач прийме пакет 1, і при цьому може видалити пакет 1 з черги загального каналу, щоб виключити дублювання. Відповідно до варіанту здійснення, проілюстрованого на Фіг.7, передавач спочатку визначає час встановлення спеціалізованого каналу. Встановлення спеціалізованого каналу вимагає деякої взаємодії і узгодження між БС і РС з використанням вже встановленого каналу, такого як загальний канал, і, отже, може бути важким для прогнозування. Отже, передавач може мати складність при рішенні, чи видалити пакет 1 з черги загального каналу, щоб виключити дублюючу або хаотичну передачу. Крім того, коли передавач обчислює час встановлення і вирішує видалити пакет з черги загального каналу, передавач може мати складність видалення пакету. Це могло б 82269 12 трапитися, наприклад, якщо передавач складений з двох елементів, контролера базової станції (ВSС, КБС), який створює пакети і ставить їх у чергу, і системи базового приймача-передавача (ВТS, СБПП), яка підтримує чергу і передає пакет. Оскільки КБС вже зв'язаний з СБПП, щоб передавати пакетні дані, може бути неможливо відмінити планування. Відповідно до іншого варіанту здійснення, який усуває ці дві проблеми, передавач використовує порядкові номери, щоб ідентифікувати пакет, як проілюстровано на Фіг.9. Наприклад, пакет 1 1050 несе порядковий номер 1, переданий як порядковий номер 1050. Пакет 1 1050 передають по загальному каналу 1020 як корисне навантаження 1042 з порядковим номером 1040. Пакет 2 1070 несе порядковий номер 2, переданий як послідовний номер 1060. Пакет 2 1070 передають по спеціалізованому каналу 1030 як корисне навантаження 1062 і з послідовним номером 1060. Якщо приймач ініціює встановлення спеціалізованого каналу 1030 у той час, як пакет планують для передачі по загальному каналу 1020, тоді після встановлення спеціалізованого каналу 1030 передавач 1000 передає пакет 1 1050 по спеціалізованому каналу після пакету 2 1060. Якщо приймач приймає пакет 1 1050 і/або пакет 2 1070 через обидва канали, загальний канал 1020 і спеціалізований канал 1030, приймач відмінив би надходження останнього пакету як дублюючого на основі порядкового номера. У цьому випадку пакети надходять у приймач послідовно, а дублікати відкидають з використанням порядкових номерів. Цей спосіб також дає можливість переупорядковування у приймачі Фіг.10, яка є часовою шкалою для цієї процедури, зображає передачу пакетних даних через множину каналів, коли дублюючий пакет виявляють і видаляють за допомогою приймача. Відносно Фіг.10, пакети, чутливі до затримки, надходять у передавач у момент часу t1. У момент часу t2 передавач планує пакет 1, що передається по загальному каналу у момент часу 16. У момент часу t3 приймач надсилає запит з'єднання, щоб встановити спеціалізований канал, після чого спеціалізований канал готовий для даних у момент часу 14. Передавач надсилає (а приймач потім приймає) пакет 1 з використанням спеціалізованого каналу після пакету 2 з використанням спеціалізованого каналу у момент часу t5. Нарешті, у момент часу t6 передавач надсилає (а приймач потім приймає) пакет 1 з використанням загального каналу у момент часу t6, після чого приймач відкидає пакет 1 по загальному каналу як дублікат. Фіг.11 ілюструє випадок, коли РС 710 буде відкидати пакетні дані 720 по загальному каналу 740, оскільки вони є дублікатом пакетних даних 730 по спеціалізованому каналу 750. І ті, і інші пакетні дані мають один і той же порядковий номер, але не обов'язково однакові дані. РС 710 може виявити дублюючі пакетні дані, оскільки і ті, і інші пакетні дані мають однаковий послідовний номер. 13 В іншому варіанті здійснення Фіг.12 ілюструє діаграму стану для приймача, що обробляє дані по загальному каналу. Спочатку приймач обробляє дані, прийняті по загальному каналу, у стані 800. У стані 800 приймач готовий обробляти дані по загальному каналу. Після прийому даних по спеціалізованому каналу і, коли дані послідовно обробляють у спеціалізованому каналі, приймач переходить у стан 810, після чого дані, прийняті по загальному каналу, відкидають. Приймач продовжує ігнорувати дані загального каналу доти, доки не доступний спеціалізований канал. Коли спеціалізований канал звільнений, приймач переходить у стан 800 і поновлює обробку даних, прийнятих по загальному каналу. Коли спеціалізований канал встановлений, щоб приймати пакетні дані, приймач ігнорує дані по загальному каналу. Коли спеціалізований канал звільнений і не приймає ніяких даних, він буде ігнорувати загальний канал, а також буде готовий обробляти його дані. У конкретному варіанті здійснення, як проілюстровано на Фіг.13, ПДЧС є ім'ям, наданим протоколу, який забезпечує передачу і виявлення дубліката пакетів високого рівня з використанням сигнальних повідомлень при передачі у системі, що використовує множину каналів, таких як загальний канал 1120 і спеціалізований канал 1130. Пакет високого рівня, пакет, який вище, ніж пакет радіо рівня, переносять у повідомленні ПДЧС. Це відповідає даним, які переносять через загальний канал 1120. Загальний канал 1120 звичайно використовують для сигналізації, але у випадку повідомлення ПДЧС, надісланого через загальний канал, повідомлення переносить дані для більш високого рівня. ПДЧС також використовує порядковий номер 1140 повідомлення у повідомленні ПДЧС, щоб забезпечити виявлення дубліката. Блок даних протоколу або блок передачі цього протоколу є повідомленням ПДЧС. Повідомлення ПДЧС також переносить корисне навантаження 1150 і 1170 від імені високого рівня. Як проілюстровано на Фіг.8, ПДЧС може знаходитися в одному з двох станів, у неактивному стані 860 і в активному стані 850. Після прийому повідомлення сигналізації через дані приймач буде перевіряти допустимість повідомлення. Приймач буде відкидати повідомлення сигналізації через дані, якщо воно є недопустимим. Приймач буде передавати поле пакету високого рівня повідомлення сигналізації через дані у більш високий рівень, якщо повідомлення є допустимим. Після обробки прийнятого пакету RLР, ПРЛ (пакет радіолінії) приймач буде переходити у неактивний стан 860. Якщо протокол приймає вказівку AirLinkManagment.Idled, тоді термінал доступу і мережа доступу будуть переходити в активний стан 850. Приймач буде відкидати прийняті повідомлення сигналізації через дані. Фіг.13 ілюструє передачу пакетних даних з використанням формату ПДЧС, в якому відкидають корисне навантаження по загальному каналу. Відносно Фіг.13, активним станом є стан, в якому повідомлення, прийняті по загальному 82269 14 каналу 1120, такі як повідомлення 1150 сигналізації через дані, обробляють за допомогою приймача. Приймач переходить у неактивний стан після того, як обробить повідомлення 1180 протоколу радіолінії (ПРЛ), надіслане по спеціалізованому каналу 1130. Повідомлення ПРЛ використовують, щоб переносити дані високого рівня по каналу трафіку через безпровідну систему зв'язку. ПРЛ 1180 має порядковий номер 1160. Якщо приймач виявляє порядковий номер 1160, що дорівнює порядковому номеру 1140, тоді він буде відкидати повідомлення 1150 ПДЧС у каналі 1120 керування. Тобто, приймач продовжує обробляти повідомлення ПДЧС і відкидає корисне навантаження повідомлення 1150, доки він знаходиться у неактивному стані. Передавач встановлює поле послідовності повідомлення 1150 ПДЧС у V(S). V(S) є лічильником, що підтримується у передавачі, щоб забезпечити впорядкування повідомлень. Кожний момент часу, коли передавач надсилає повідомлення 1150 ПДЧС, передавач дає приріст величині V(S). Як зображено на Фіг.13, проблема хаотичних і дублюючих пакетів виключається, оскільки пакети, що поставлені у чергу і потенційно передаються по загальному каналу 1120, використовують ПДЧС 1150, який має той же самий простір порядкових номерів з пакетів 1180 ПРЛ, надісланих по спеціалізованому каналу 1130. Коли спеціалізований канал 1130 стає доступним, пакети, що поставлені у чергу і потенційно передаються по загальному каналу 1120, передають по спеціалізованому каналу 1130 також з використанням повідомлення 1150 ПДЧС. Після того, як ці пакети повторно надсилають по спеціалізованому каналу 1130, інші пакети у повідомленні надсилають з використанням ПРЛ з корисним навантаженням 1180. Оскільки пакети, поставлені у чергу по загальному каналу 1120 і поставлені у чергу у спеціалізованому каналі 1130, мають однаковий порядковий номер, приймач може легко виявити дублюючі і хаотичні пакети. В іншому варіанті здійснення в активному стані після прийому повідомлення 1150 ПДЧС приймач перевіряє допустимість повідомлення. Приймач відкидає корисне навантаження повідомлення 1150 ПДЧС, оскільки він прийняв пакет ПРЛ з корисним навантаженням 1180 по спеціалізованому каналу 1130. Приймач передає поле пакету високого рівня повідомлення ПДЧС на більш високий рівень, якщо повідомлення є допустимим. Після обробки прийнятого пакету ПРЛ приймач переходить у неактивний стан. Приймач відкидає прийняті повідомлення 1150 ПДЧС, коли він знаходиться у неактивному стані. У неактивному стані, якщо протокол приймає вказівку Air-LinkManagment.Idled, тоді термінал доступу і мережа доступу переходять в активний стан, в якому вони обробляють повідомлення ПДЧС. Як описано вище, БС або РС надсилає повідомлення ПДЧС, щоб передати пакет більш високого рівня. Наступна таблиця зображає 15 82269 приклад формату повідомлення конкретному варіанті здійснення. ПДЧС у Таблиця 1 Поле ІД повідомлення Послідовність повідомлення Пакет високого рівня Довжина (біт) 8 8 Змінна довжина ІД повідомлення: передавач встановлює це поле в 0´14. Цей параметр ідентифікує конкретне повідомлення ПДЧС. Послідовність повідомлення: передавач встановлює це поле на 1 більше, ніж поле послідовності повідомлення останнього повідомлення ПДЧС (по модулю 256), яке він надіслав. Цей параметр відповідає порядковому номеру. Пакет високого рівня: передавач встановлює це поле у повний пакет високого рівня. Наприклад, якщо пакет високого рівня є кадром високорівневого керування каналом даних (НDLС, ВККД), тоді включають повний кадр ВККД. Довжина пакету високого рівня може бути цілим числом октетів. Передавач призначає пріоритет повідомлення у діапазоні від 20 до 50 включно, в залежності від пріоритету пакету високого рівня, що переноситься як корисне навантаження у цьому повідомленні. Цей параметр відповідає даним, що надсилаються через канал. Фіг.15 представляє блок-схему варіанту здійснення пристрою приймача. Джерелом 1200 даних є будь-який додаток, який забезпечує передачу даних. Процесор 1210 забезпечує функції встановлення черги, форматування і впорядкування варіантів здійснення, описаних у цьому розкритті. Процесор 1210 також включає в себе планувальник 1240, призначений для планування передачі пакетних даних через канал. Передавач 1220 містить форматування і модуляцію сигналу, необхідні для передачі. Нарешті, пакети даних передають з використанням антени 1230. Потрібно зазначити, що різні функції можуть бути розподілені між процесором і передавачем. Крім того, джерело даних 1200, процесор 1210 і передавач 1220 можуть бути об'єднані у менше число блоків або вони можуть бути розділені на множину блоків. Фіг.15 представляє блок-схему варіанту здійснення пристрою приймача. РЧ сигнал приймають в антені 1330. Приймач 1300 виконує демодуляцію сигналу і забезпечує потік символів у процесор 1310. Процесор 1310 декодує потік символів у біти, а також забезпечує функції впорядкування, скасування форматування і багатоканального прийому, описані у цьому розкритті. Процесор 1310 також включає в себе пристрій 1340 виявлення дублювання, призначений для виявлення дублюючих пакетних даних, і кінцевий автомат 1350 ПДЧС, призначений для виявлення активного і неактивного станів приймача, як визначено вище. Потік бітів даних подають у приймач 1320 даних, який може бути додатком, що вимагає даних. 16 Потрібно зазначити, що різні функції можуть бути розподілені або спільно використані блоками. Приймач 1300, процесор 1310 і приймач 1320 даних можуть бути об'єднані у менше число блоків або вони можуть бути розділені на більше число блоків. Фахівці у даній галузі техніки зрозуміли б, що різні етапи або елементи у варіантах здійснення можуть бути змінені, або їх порядок може бути переупорядкований без зміни винаходу, що розкритий. Фахівці у даній галузі техніки зрозуміли б, що інформація і сигнали можуть бути представлені з використанням будь-яких з множини різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні сигнали, які можуть згадуватися у всьому наведеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Фахівці у даній галузі техніки додатково зрозуміли б, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані у зв'язку з варіантами здійснення, розкритими у даній заявці, можуть бути реалізовані як електронне апаратне забезпечення, комп'ютерне програмне забезпечення або комбінація того й іншого. Для того, щоб зрозуміло проілюструвати цю взаємозамінність апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище загалом у поняттях їх функціонального призначення. Реалізовується таке функціональне призначення як апаратне забезпечення або програмне забезпечення, залежить від конкретного додатку і обмежень проектування, накладених на всю систему. Досвідчені винахідники можуть реалізувати описане функціональне призначення різними способами для кожного конкретного додатку, але рішення такої реалізації не повинні інтерпретуватися як такі, що викликають вихід за межі об'єму даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані у зв'язку з варіантами здійснення, розкритими у даній заявці, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSР, ПЦС), спеціалізованої інтегральної схеми (АSІС, СІС), програмованої в умовах експлуатації вентильної матриці (FРGА, ПУЕВМ) або іншого програмованого логічного пристрою, дискретної логічної схеми або транзисторної логіки, дискретних компонентів апаратного забезпечення або будь-якої їх комбінації, призначеної для виконання функцій, описаних у даній заявці. Процесор загального призначення може бути мікропроцесором, але в альтернативі процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація ПЦС і 17 мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів спільно з ядром ПЦС або будь-яка інша така комбінація. Етапи способу або алгоритму, описаного у зв'язку з варіантами здійснення, розкритими у даній заявці, можуть бути здійснені безпосередньо в апаратному забезпеченні, у модулі програмного забезпечення, що виконується процесором, або у комбінації того й іншого. Модуль програмного забезпечення може знаходитися у пам'яті RАМ, ОЗП, флеш-пам'яті, пам'яті RОМ, ПЗП, пам'яті ЕРRОМ, ЕППЗП (електрично програмований ПЗП), пам'яті ЕЕРRОМ, ППЗПЕС (програмований ПЗП, що електрично стирається), у регістрах, на жорсткому диску, змінному диску, СD-RОМ (ПЗП на компакт-диску), або будь-якому іншому виді запам'ятовуючого носія, відомого у даній галузі техніки. Зразковий запам'ятовуючий носій з'єднаний з процесором таким чином, що процесор може зчитувати інформацію із запам'ятовуючого носія і записувати інформацію на нього. В альтернативі запам'ятовуючий носій може бути єдиним цілим з процесором. Процесор і запам'ятовуючий носій можуть знаходитися у СІС. СІС може знаходитися у користувальницькому терміналі, такому як РС, або може знаходитися у БС. В альтернативі процесор і запам'ятовуючий носій можуть знаходитися у дискретних компонентах у користувальницькому терміналі. Попередній опис розкритих варіантів здійснення наданий для того, щоб дати можливість будь-якому фахівцеві у даній галузі техніки виготовити або використати даній винахід. Різні модифікації цих варіантів здійснення будуть легко зрозумілі фахівцям у даній галузі техніки, а основні принципи, визначені у даній заявці, можуть бути застосовані до інших варіантів здійснення, не виходячи за межі об'єму і суті винаходу. Отже, не передбачається, що даний винахід обмежений варіантами здійснення, наведеними у даній заявці, а повинен відповідати найширшим межам, що узгоджуються з принципами і новими ознаками, розкритими у даній заявці. 82269 18 19 82269 20
