Системи і способи для мультиплексування множини з’єднань у мобільній ip-мережі

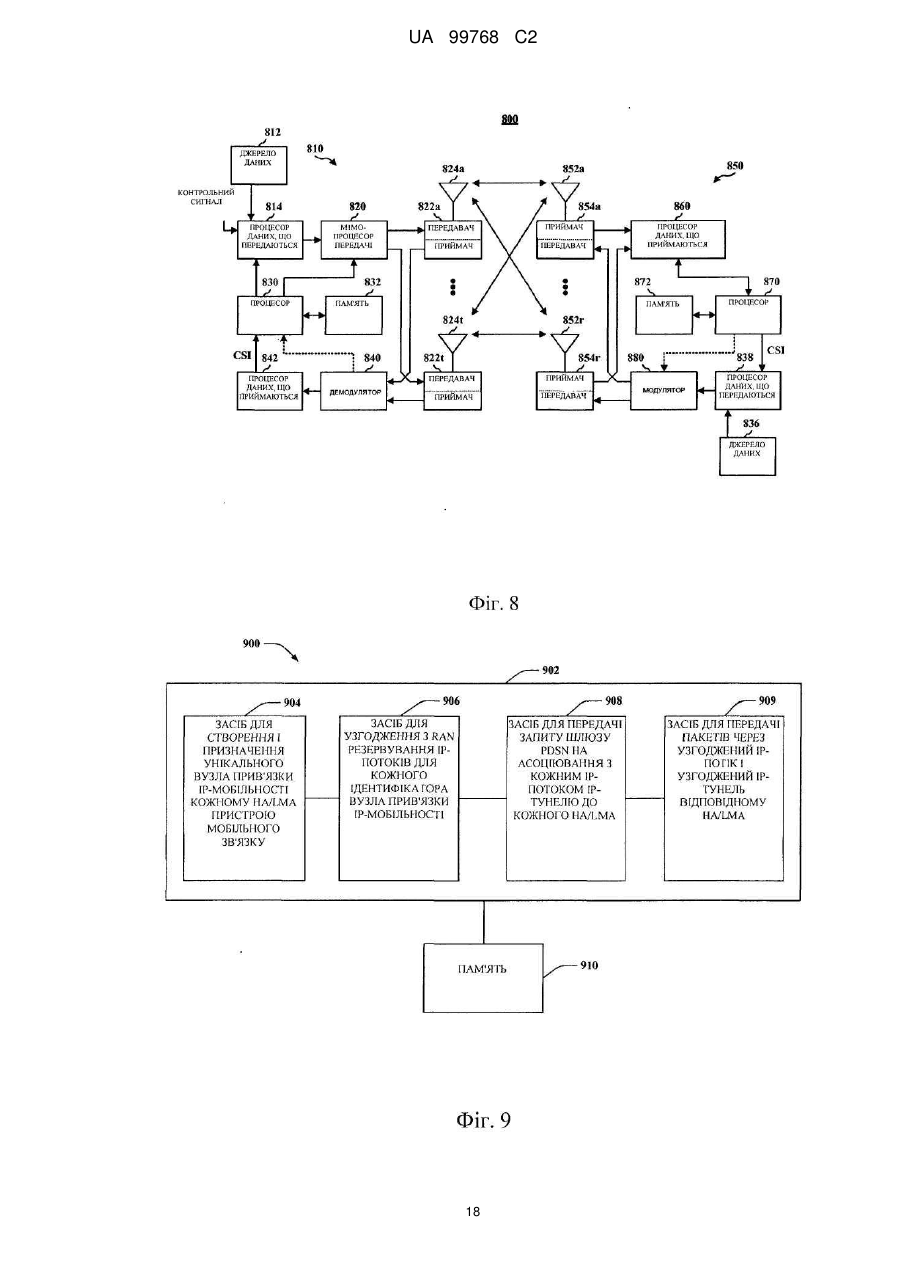

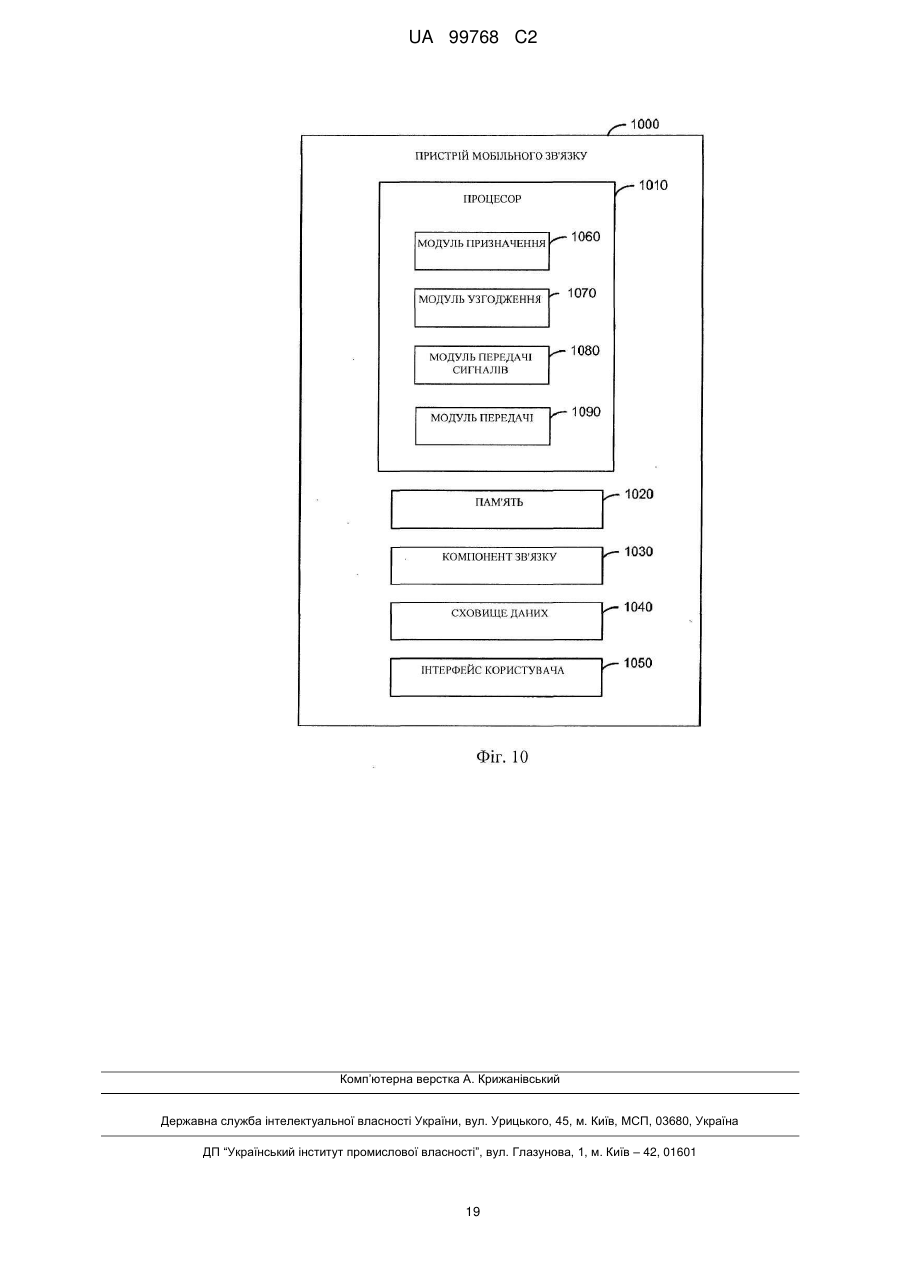

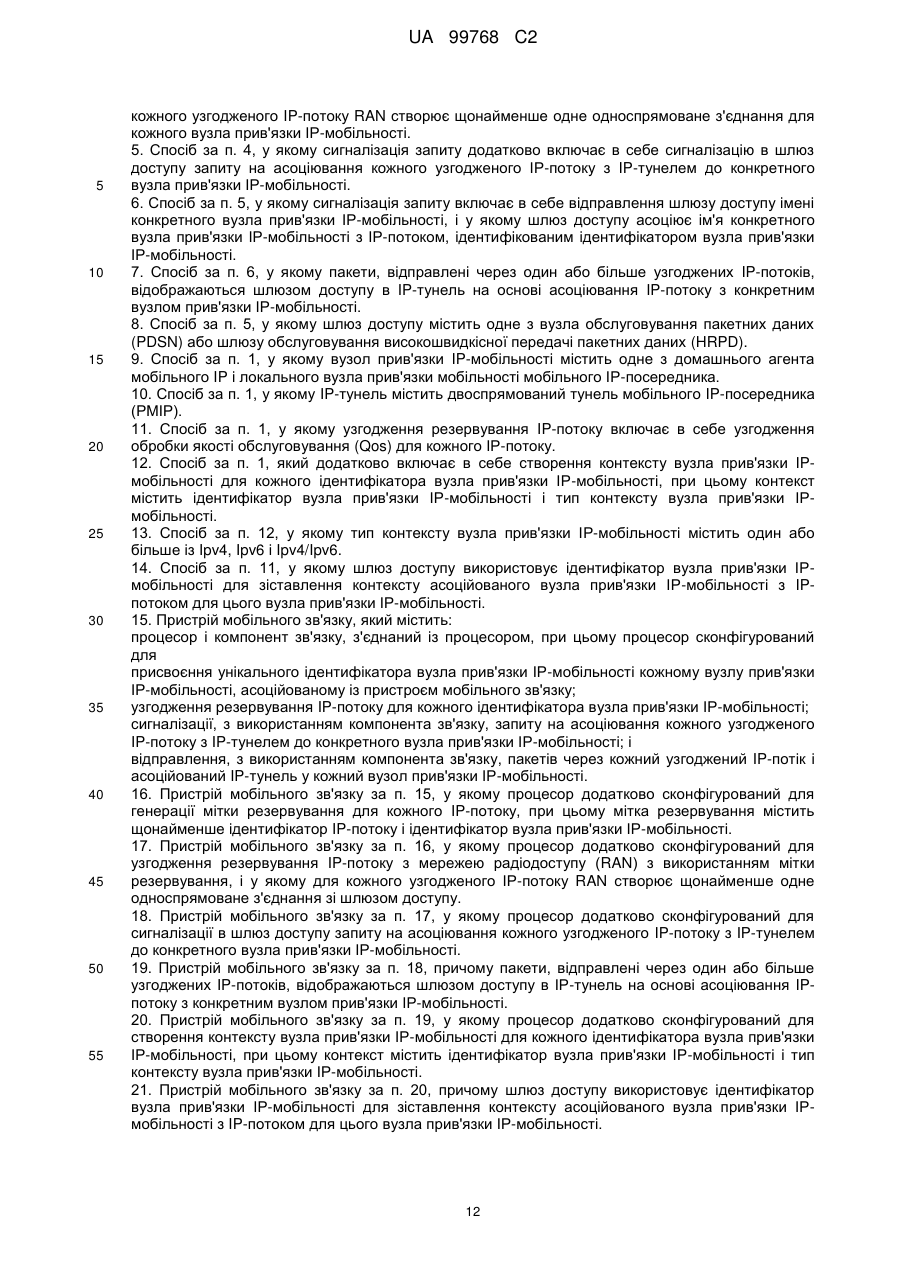

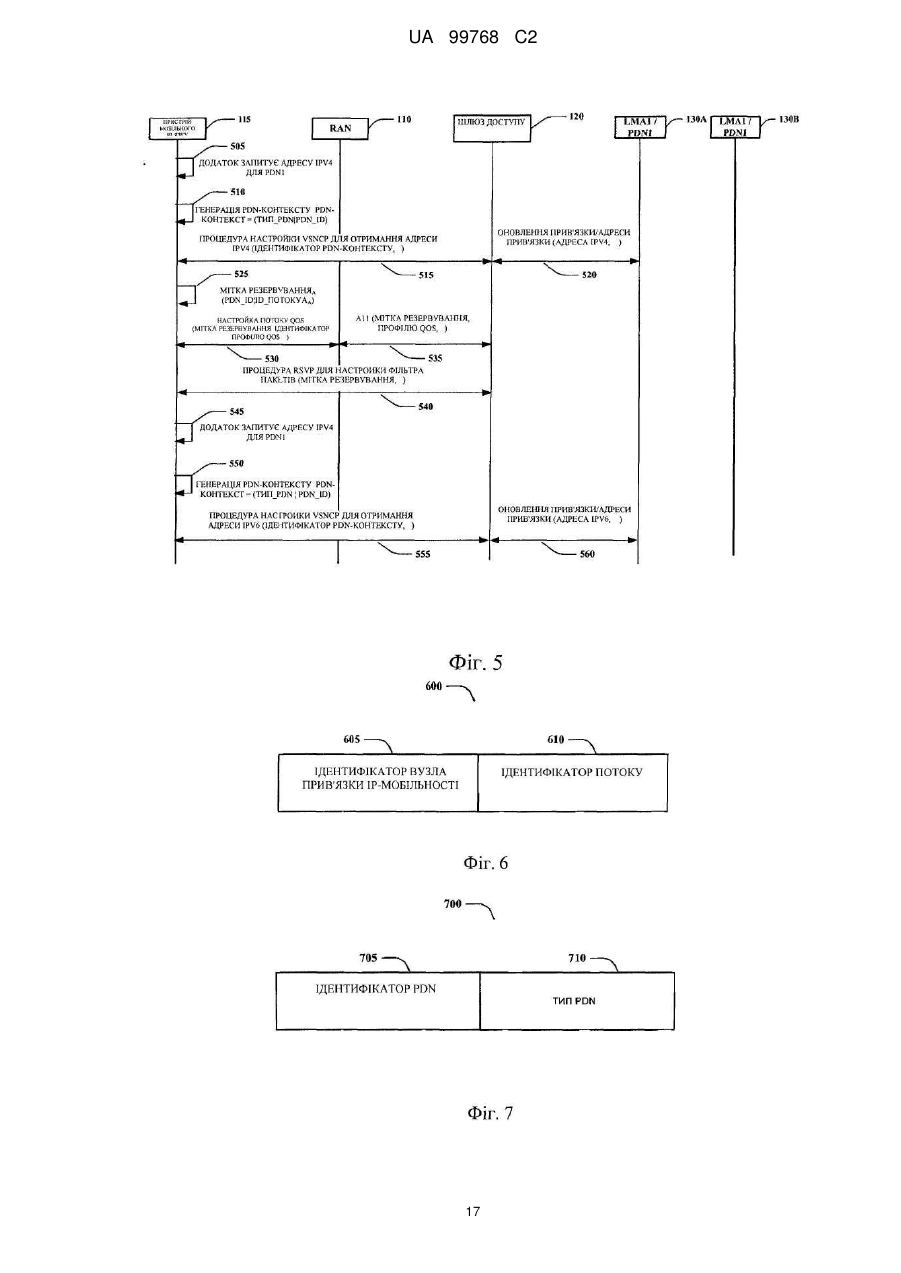

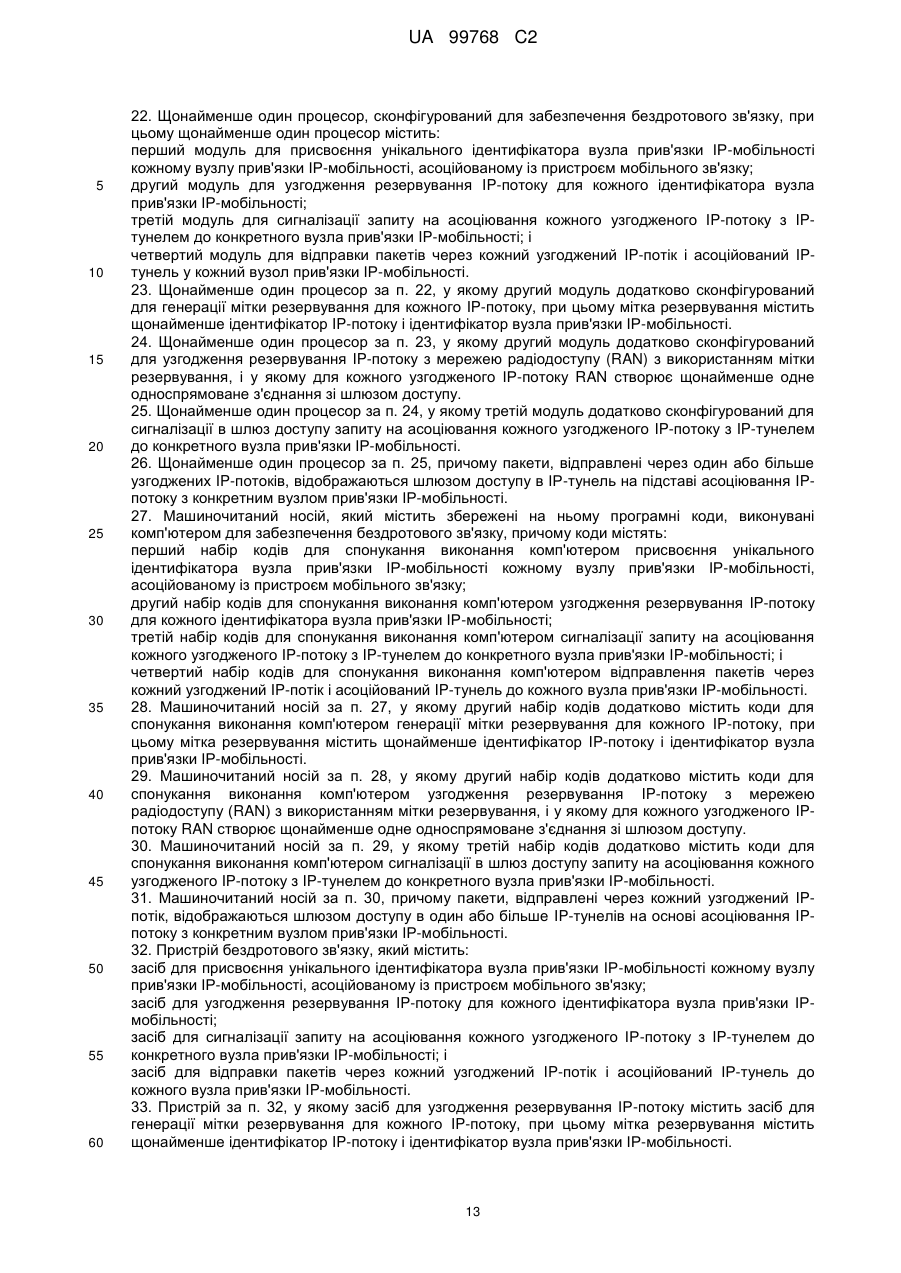

Реферат: Заявлені системи, способи і комп'ютерні програмні продукти для забезпечення мультиплексування множини одночасних з'єднань між пристроєм мобільного зв'язку і його вузлами прив'язки IP-мобільності, такими як домашні агенти мобільного IP або локальні вузли прив'язки мобільності в мобільному ІР-посереднику. Зразковий спосіб включає в себе призначення унікального ідентифікатора вузла прив'язки IP-мобільності кожному вузлу прив'язки ІР-мобільності, асоційованому з пристроєм мобільного зв'язку. Крім того, спосіб включає в себе узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки IP-мобільності, і передачу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. Спосіб додатково включає в себе відправку пакетів через кожний узгоджений ІР-потік і асоційований IP-тунель до кожного вузла прив'язки ІР-мобільності. UA 99768 C2 (12) UA 99768 C2 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 По даній заявці на патент вимагається пріоритет попередньої заявки № 61/055387, озаглавленої "System and Methods for Providing Multiple IP Mobility Connectivity Over HRDP", поданої 22 травня 2008 року, яка переуступлена правонаступнику по даній заявці і явним чином включена в цей документ за допомогою посилання. Галузь техніки, до якої належить винахід Даний опис належить, загалом, до галузі бездротового зв'язку, і, конкретніше, до систем і способів для забезпечення множини з'єднань в мобільній мережі, основаній на протоколі Інтернет (IP). Рівень техніки Системи бездротового зв'язку широко застосовуються для забезпечення передачі різного контенту, такого як голос, дані і т. д. Такі системи можуть являти собою системи множинного доступу, здібні до підтримки зв'язку з множиною пристроїв мобільного зв'язку за допомогою спільного використання доступних мережевих ресурсів (наприклад, смуги пропускання і потужності передачі). Приклади таких мереж множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA), системи довготривалого розвитку 3GPP (LTE) і т. п. Найбільш сучасні системи бездротового зв'язку підтримують протокол Інтернету (IP), що основується на мережі з комутацією пакетів для обміну даними і голосом і, зокрема, дві найчастіше використовувані версії протоколу, а саме, IPv4 і IPv6. Обидві версії протоколу забезпечують підтримку мобільності і дозволяють пристроям мобільного зв'язку залишатися доступними при пересуванні між різними бездротовими мережами. Як правило, мобільний IP дозволяє пристрою мобільного зв'язку переміщатися з однієї мережі в іншу без зміни "домашньої адреси" (HoA) для пристрою мобільного зв'язку, яка привласнюється пристрою мобільного зв'язку його домашнім агентом (HA), також званим локальним агентом мобільності (LMA), що розміщується в домашній мережі. Пакети можуть маршрутизуватися на пристрій мобільного зв'язку з використанням його адреси, незалежно від точки приєднання пристрою мобільного зв'язку сторонньої мережі. Наприклад, для того, щоб залишатися доступним в домені IPv6, пристрій мобільного зв'язку повинен створити і підтримувати прив'язку своєї HoA, привласненої HA, до своєї "адреси обслуговування" (CoA) в сторонній мережі за допомогою обміну сигнальними повідомленнями зі своїм домашнім агентом. Як альтернатива, прив'язка може створюватися і підтримуватися мережею без залучення пристрою мобільного зв'язку. У даному підході агент-посередник в сторонній мережі виконує обмін сигналами з локальним вузлом прив'язки мобільності (LMA) в домашній мережі і виконує керування мобільністю від імені пристрою мобільного зв'язку. У свою чергу, HA/LMA керують розподілом домашніх адрес для пристроїв мобільного зв'язку, керують станами прив'язки пристроїв і встановлюють, які сервіси і додатки доступні пристроям мобільного зв'язку. Різні HA/LMA надають різні типи сервісів, такі як IMS, Інтернет-сервіс загального користування і т. д. Для доступу до цих сервісів пристрій мобільного зв'язку повинен запитати одночасне з'єднання з декількома HA/LMA. Однак деякі системи бездротового зв'язку, що підтримують обидві версії мобільних IPv4 і IPv6, такі як технологія високошвидкісної передачі пакетних даних (HRPD), реалізована в CDMA2000, звичайно допускають тільки одне HA/LMA з'єднання для кожного пристрою мобільного зв'язку і вимагають від всіх HA/LMA привласнення IPv4-адрес пристроям мобільного зв'язку з одного адресного простору внаслідок нестачі доступних IPv4-адрес. Внаслідок зростаючої популярності пристроїв мобільного зв'язку і вимог по використанню різних сервісів, існує потреба в рішенні задачі підтримки одночасного з'єднання з множиною HA/LMA через HRPD та інші протоколи, що підтримують мобільність IPv4 і IPv6. Розкриття винаходу Нижче представлений спрощений короткий опис одного або більше аспектів з метою забезпечення базового розуміння цих аспектів. Даний короткий опис не є широким оглядом всіх передбачуваних аспектів, і не призначений ні для вказівки ключових або критичних елементів всіх аспектів, ні для визначення рамок яких-небудь, або всіх, аспектів. Єдина його мета полягає в наданні деяких концепцій одного або більше варіантів здійснення в спрощеній формі як передмова до більш докладного опису, представленого далі. Відповідно до одного або більше варіантів здійснення і відповідно до їхнього викладу, різні аспекти описані в зв'язку зі сприянням мультиплексуванню множини одночасних з'єднань між пристроєм мобільного зв'язку і його вузлами прив'язки IP-мобільності, такими як домашні агенти 1 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 мобільного IP або локальні посередники-вузли прив'язки IP-мобільності. Зразковий спосіб включає в себе привласнення унікального ідентифікатора прив'язки IP-мобільності, асоційованого з пристроєм мобільного зв'язку; узгодження резервування IP-потоку для ідентифікатора прив'язки IP-мобільності; передача сигналу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки IP-мобільності; і відправку пакетів через узгоджений IP-потік і асоційований IP-тунель кожному вузлу прив'язки IPмобільності. Для виконання вищезазначених і споріднених цілей, один або більше аспектів включають властивості, повністю описані нижче в цьому документі, і детально вказані у формулі винаходу. Наведений нижче опис і прикладені креслення детально описують певні ілюстративні властивості одного або більше аспектів. Дані властивості вказують, однак, тільки декілька різних способів, за допомогою яких можуть бути реалізовані принципи різних аспектів, і передбачається, що даний опис включає всі такі аспекти і їх еквіваленти. Короткий опис креслень Викладені аспекти нижче в даному документі будуть описуватися спільно з прикладеними кресленнями, які представлені для ілюстрації, а не обмеження викладених аспектів, на яких схожі позначення належать до подібних елементів і на яких: Фіг. 1 являє собою ілюстрацію системи бездротового зв'язку відповідно до різних аспектів, викладених в цьому документі. Фіг. 2 являє собою ілюстрацію зразкової методології мультиплексування множини одночасних HA/LMA з'єднань в системі бездротового зв'язку. Фіг. 3 являє собою ілюстрацію іншої зразкової методології мультиплексування множини одночасних HA/LMA з'єднань в системі бездротового зв'язку. Фіг. 4 являє собою ілюстрацію зразкової методології привласнення множини IP-адрес в системі бездротового зв'язку. Фіг. 5 являє собою ілюстрацію зразкової методології надавання множини PDN-контекстів для одного PDN/LMA. Фіг. 6 являє собою ілюстрацію зразкової мітки резервування для забезпечення мультиплексуванню множини одночасних HA/LMA з'єднань. Фіг. 7 являє собою ілюстрацію зразкового ідентифікатора PDN-контексту. Фіг. 8 являє собою ілюстрацію зразкової системи бездротового зв'язку. Фіг. 9 являє собою ілюстрацію зразкової системи для мультиплексування множини одночасних HA/LMA з'єднань. Фіг. 10 являє собою ілюстрацію зразкового пристрою мобільного зв'язку, здатного створювати і підтримувати набір одночасних HA/LMA з'єднань. Докладний опис Нижче різні аспекти будуть описані з посиланням на креслення. У наведеному нижче описі, для цілей пояснення, різні конкретні деталі викладені з метою забезпечення повного розуміння одного або більше варіантів аспектів. Однак може бути очевидним, що такі аспекти можуть застосовуватися на практиці без цих конкретних деталей. При використанні в даній заявці, передбачається, що терміни "компонент", "модуль", "система" і їм подібні належать до пов'язаної з комп'ютером суті, що являє собою апаратне забезпечення, апаратно-програмне забезпечення, комбінацію програмного забезпечення і апаратного забезпечення, програмне забезпечення, або виконуване програмне забезпечення, але що не обмежується перерахованим вище. Наприклад, компонент може являти собою процес, виконуваний процесором, процесор, об'єкт, виконуваний файл, потік виконання, програму і/або комп'ютер, але не обмежується перерахованим вище. Як ілюстрація, як додаток, запущений на обчислювальному пристрої, так і сам обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть розміщуватися в межах процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або бути розподіленим між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, на яких зберігаються різні структури даних. Компоненти можуть взаємодіяти за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що включає один або більше пакетів даних, наприклад, дані від одного компонента, взаємодіючого за допомогою сигналу з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами. Крім того, різні варіанти здійснення описані в цьому документі в зв'язку з пристроєм мобільного зв'язку. Пристрій мобільного зв'язку також може називатися системою, абонентською установкою, абонентською станцією, мобільною станцією, мобільним телефоном, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким 2 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 терміналом, терміналом, пристроєм бездротового зв'язку, агентом користувача, користувацьким пристроєм або користувацьким обладнанням (UE). Пристрій мобільного зв'язку може являти собою стільниковий телефон, бездротовий телефон, телефон з протоколом встановлення сеансу (SIP), кишеньковий персональний комп'ютер (КПК), портативний пристрій, що володіє можливістю бездротового з'єднання, ноутбук або інший пристрій обробки, з'єднаний з бездротовим модемом. Крім того, різні аспекти або характеристики, описані в даному документі, можуть бути реалізовані у вигляді способу, пристрою або промислового виробу із застосуванням стандартних програмістських і/або інженерних методик. Передбачається, що термін "промисловий виріб" при використанні в даному документі охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, носія або засіб. Наприклад, машиночитаний носій може включати, але не обмежується перерахованим нижче: магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, флопі-диск, магнітні стрічки, і т. д.), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD), і т. д.), смарт-карти і пристрої флеш-пам'яті (наприклад, EPROM, карту, флеш-карту, ключ-накопичувач, і т. д.). Крім того, різні накопичувачі, описані в даному документі, можуть являти собою один або декілька пристроїв і/або машиночитаних носіїв для зберігання інформації. Термін "машиночитаний носій" може включати бездротові канали і різні інші носії, що володіють можливістю запису, зберігання і/або транспортування інструкцій і/або даних, але не обмежується перерахованим вище. Описані в цьому документі методики можуть застосовуватися в різних системах бездротового зв'язку, таких CDMA, TDMA, FDMA, OFDMA, SC-FDMA і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Крім того, CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати таку технологію радіозв'язку, як розширений UTRA (E-UTRA), ультрамобільна широкосмугова система (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM, і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Система довгострокового розвитку 3GPP (LTE) являє собою версію UMTS, що використовує E-UTRA, яка застосовує OFDMA для низхідної лінії зв'язку і SC-FDMA для висхідної лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описані в документах організації, що має назву "Проект партнерства по розвитку мереж третього покоління" (3GPP). Крім того, cdma2000 і UMB описані в документах організації, що має назву "Проект партнерства по розвитку мереж третього покоління 2" (3GPP2). Крім того, такі системи бездротового зв'язку можуть додатково включати однорангові (наприклад, мобільний-з-мобільним) самоорганізовні мережеві системи, що часто використовують непарні не ліцензовані спектри, 802.xx бездротову LAN, BLUETOOTH і будь-які інші методи бездротового зв'язку ближньої і дальньої дії. Різні аспекти або властивості будуть представлені відносно систем, які можуть включати ряд пристроїв, компонентів, модулів і т. п. Потрібно розуміти, що різні системи можуть включати додаткові пристрої, компоненти, модулі і т. д. і/або можуть включати не всі пристрої, компоненти, модулі і т. д., що обговорюються при розгляді креслень. Також може застосовуватися комбінація цих підходів. На фіг. 1 система бездротового зв'язку з множинним доступом 100 проілюстрована відповідно до різних варіантів здійснення, представлених в цьому документі. Система 100 включає в себе одну або більше домашніх мереж 101 для множини пристроїв 105 мобільного зв'язку і сторонню мережу 102, в якій в даний момент розміщуються пристрої 105 мобільного зв'язку. Домашня і стороння мережі можуть бути з'єднані через мережу з комутацією пакетів 103, таку як Інтернет. Стороння мережа 102 може являти собою мережу радіодоступу (RAN), таку як CDMA2000, або систему бездротового зв'язку будь-якого іншого типу. Звичайно стороння мережа 102 може містити контролер RAN 110, набір базових радіостанцій 115 і шлюз доступу 120. Базові радіостанції 115 можуть містити набір груп антен і/або ланцюги передавача/приймача, які можуть, в свою чергу, містити множину компонентів, пов'язаних з передачею і прийомом радіосигналу (наприклад, процесори, модулятори, мультиплексори, антени, і т. д. (не показано)) на і від пристроїв 115 мобільного зв'язку. Домашня мережа 101 може бути бездротовою або дротовою мережею і може містити множину домашніх агентів (HA) 130, які в цьому документі також називаються локальними вузлами прив'язки мобільності (LMA). Конкретніше, стороння RAN 102 надає бездротове з'єднання пристрою 115 мобільного зв'язку для доступу до сервісів, що надаються HA/LMA в домашніх мережах 101. Контролер RAN 110 являє собою мережеве обладнання, що забезпечує взаємодію даних між пристроями 3 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 115 мобільного зв'язку і шлюзом PDSN 120. Основні функції контролера RAN 110 включають встановлення, підтримку і завершення радіоканалів; керування радіоресурсами; і керування мобільністю. Радіоканали між пристроями 115 мобільного зв'язку і контролер RAN 110 відомі як потоки протоколу радіолінії (RLP). Пристрій 115 мобільного зв'язку, як правило, погоджує резервування з контролером RAN 110 для різних потоків RLP для різних сервісів, що надаються HA/LMA в своїй домашній мережі 101, що буде детальніше описано нижче в цьому документі. В одному з прикладів, контролер RAN 110 підтримує функцію керування пакетами (PCF), яка керує передачею пакетів між контролером RAN 110 і шлюзом PDSN 120 з використанням односпрямованих з'єднань через інтерфейс даних A10 та інтерфейс сигналів A11. В одному з аспектів, шлюз доступу 120 збирає трафік даних від множини контролерів RAN і забезпечує доступ до мережі з комутацією пакетів 103, такою як Інтернет, інтрамережі і домашні мережі 101, для пристроїв 115 мобільного зв'язку з використанням CDMA2000 або іншої технології радіодоступу. Шлюз доступу 120 може бути реалізований у формі вузла обслуговування пакетних даних (PDSN), відповідно до одного зразкового варіанту здійснення. Якщо система 100 підтримує мобільний протокол IPv4 або IPv6, то шлюз доступу 120 надає транспорт мобільних IPv4- і IPv6-пакетів для передачі сигналів і передачі/прийому даних на/від пристрою 115 мобільного зв'язку і їх домашні агенти (HA) 130. Зокрема, коли пакети даних приймаються через односпрямоване з'єднання A10/A11 від пристрою 115 мобільного зв'язку, шлюз доступу 120 ідентифікує HA 130 пристрою 115 мобільного зв'язку з використанням інформації про стан прив'язки, асоційованої з домашньою адресою пристрою (HoA), створює двоспрямований тунель з HA пристрою 130, формує з прийнятого пакету новий пакет з початковою адресою шлюзу доступу як адресу обслуговування (CoA) і передає сформовані пакети через тунель відповідному HA. Коли пакети даних прийняті через тунель від HA 130, шлюз PDSN 120 розформовує їх на основі інформації про стан прив'язки, асоційованої з HA 130, і передає їх через відповідне односпрямоване з'єднання пристрою 115 мобільного зв'язку. Якщо система 100 підтримує протокол мобільного IPv6 посередника, то в доповнення до сервісів, перерахованих вище, шлюз доступу 120 також функціонує як агент-посередник, що називається мобільним шлюзом доступу (MAG) в специфікації протоколу мобільного IPv6 посередника RFC 5213, опублікованій робочою групою інженерів Інтернет (IETF). Як агентпосередник, шлюз PDSN 120 звичайно керує передачею сигналів, що належить до мобільності для пристроїв 115 мобільного зв'язку, приєднаних до сторонньої мережі 102, за допомогою чого прив'язка LMA кожного пристрою мобільного зв'язку може створюватися і підтримуватися мережею без залучення до цього процесу пристрою мобільного зв'язку. Таким чином, шлюз доступу 120 відповідає за визначення переміщення пристрою мобільного зв'язку в сторонню мережу 102 і з неї, а також за передачу оновлень прив'язки посередників (PBU) від імені пристроїв 115 мобільного зв'язку на їх LMA 130. Шлюз доступу 120 також може надавати сервіси аутентифікації, авторизації і обліку (AAA) та інші сервіси. Домашній агент 130, відповідно до визначеного в базовій специфікації мобільного IPv6 RFC 3775, є точкою топологічної прив'язки для префікса домашньої мережі пристрою мобільного зв'язку і являє собою суть, яка керує станом прив'язки пристрою мобільного зв'язку. Локальний вузол прив'язки мобільності (LMA) 130 володіє функціональними можливостями HA 130, при цьому маючи додаткові можливості, що вимагаються для підтримки протоколу мобільного IPv6 посередника в специфікації RFC 5213. Прив'язка являє собою асоціювання HoA пристрою мобільного зв'язку в домашній мережі 101 з його CoA в сторонній мережі 102. HoA являє собою адресу з префіксів домашньої мережі пристрою мобільного зв'язку, заданого HA/LMA 130. Пристрої 115 мобільного зв'язку можуть мати множину HoA, наприклад, коли в домашній мережі 101 є множина домашніх префіксів 101. Якщо пристрій мобільного зв'язку використовує більше однієї адреси з префіксів своєї домашньої мережі, то будь-яка з цих адрес може називатися домашньою адресою пристрою мобільного зв'язку. У мобільному IPv6, домашньому агенту 130 звичайно відомі домашні адреси пристрою 115 мобільного зв'язку. Однак в мобільному IPv6 з посередниками мобільним об'єктам, таким як агент-посередник 120 і LMA 130, відомі тільки префікси домашньої мережі пристрою мобільного зв'язку, і не завжди відомі точні адреси, які пристрої 115 мобільного зв'язку використовують для встановлення з'єднань з HA/LMA 130. Така відсутність інформованості в частині мережі про точні призначені пристрою 115 мобільного зв'язку домашні адреси стає проблемою, коли пристрій мобільного зв'язку намагається встановити одночасні з'єднання з множиною HA/LMA. Ця проблема може найкраще бути проілюстрована таким чином: у разі призначення пристрою мобільного зв'язку унікального префікса домашньої мережі кожним HA/LMA, в запиті на з'єднання від пристрою 115 мобільного зв'язку буде вказуватися його HoA, вибрана з призначених префіксів домашньої мережі, з тим щоб шлюз доступу 120, виступаючий як агент-посередник в домені мобільного 4 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 IPv6 посередника, отримав точну інформацію про те, на який HA/LMA 130 повинно бути направлено задане з'єднання. Однак, коли HA/LMA 130A і HA/LMA 130B призначають префікси домашньої мережі з одного і того ж адресного простору, пристрій 115 мобільного зв'язку вибирає свої домашні адреси з простору префіксів домашньої мережі, асоційованих і з HA/LMA 130A, і з HA/LMA 130B. У цьому випадку, коли приходять дані від пристрою 115 мобільного зв'язку, шлюзу доступу 120 не відомо, чи треба спрямовувати цей трафік даних на HA/LMA 130A чи на HA/LMA 130B. Для розв'язання цієї проблеми на фіг. 2 зображена зразкова методологія для мультиплексування множини одночасних HA/LMA з'єднань. На етапі 210 пристрій 115 мобільного зв'язку може створювати і призначати унікальний ідентифікатор вузла прив'язки IPмобільності кожному HA/LMA 130, з яким воно хоче з'єднуватися. На етапі 220 пристрій мобільного зв'язку може узгоджувати з RAN 110 IP-потоки (наприклад, RLP-потоки) для кожного ідентифікатора вузла прив'язки IP-мобільності. У свою чергу, RAN може встановлювати відповідні односпрямовані з'єднання (наприклад, з'єднання A10/A11) з шлюзом доступу 120 з метою підтримки узгоджених IP-потоків від пристрою 115 мобільного зв'язку. На етапі 230 пристрій 115 мобільного зв'язку може передавати запит шлюзу доступу 120 на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного HA/LMA 130. На етапі 240 мобільний вузол 15 передає пакети через узгоджений IP-потік і асоційований IP-тунель відповідному HA/LMA 130. Пакети, відіслані через кожний узгоджений IP-потік, мультиплексуються шлюзом доступу 120 у відповідні IP-тунелі на основі асоціювання IP-потоку із заданим HA/LMA 130. Таким чином, на основі даних аспектів, кожний IP-потік безпосередньо відповідає заданому HA/LMA 130. На Фіг. 3 зображена інша зразкова методологія для мультиплексування множини одночасних HA/LMA з'єднань від пристрою мобільного зв'язку. На етапі 310 пристрій 115 мобільного зв'язку створює нову мітку резервування IP-потоку для з'єднання з множиною HA/LMA. Зразкова структура мітки резервування 600 показана на Фіг. 6. В одному з прикладів, мітка резервування 600 може являти собою 8-розрядний рядок, в якому 4 старших розряди можуть використовуватися для зберігання ідентифікатора вузла прив'язки IP-мобільності 605 для HA/LMA 130, і в 4 молодших розрядах може зберігатися ідентифікатор IP-потоку 610, такий як ідентифікатор RLP-потоку. У той же час, пристрій 115 мобільного зв'язку може створювати новий HRPD-атрибут для нової мітки резервування, який ідентифікує структуру нової мітки резервування. 8-розрядна мітка резервування може використовуватися для ідентифікації 15 різних HA/LMA і 15 різних IP-потоків. Фахівцям в даній галузі техніки буде зрозуміло, що мітка резервування може бути довшою або коротшою залежно від системних ресурсів і вимог. Крім того, розмір ідентифікатора вузла прив'язки IP-мобільності та ідентифікатора IP-потоку можуть змінюватися залежно від кількості HA/LMA 130, доступних для одночасного доступу. Атрибут для нової мітки резервування може бути повідомлений пристроєм 115 мобільного зв'язку контролеру RAN 110 і/або іншим мережевим компонентам, щоб їм було відомо, як інтерпретувати нову мітку. На етапі 320 пристрій 115 мобільного зв'язку може генерувати унікальний ідентифікатор вузла прив'язки IP-мобільності для кожного HA/LMA 130, з яким пристрій мобільного зв'язку хоче з'єднуватися. Наприклад, для 4-розрядного ідентифікатора, пристрій мобільного зв'язку може вибирати значення в діапазоні 1-16. Для 5-розрядного ідентифікатора діапазон буде 1-32. При цьому вибір ідентифікатора вузла прив'язки IP-мобільності залишається повністю на розсуд пристрою 115 мобільного зв'язку, і в заданому діапазоні може бути вибране будь-яке значення, при умові, що воно унікальним чином ідентифікує HA/LMA 130, який воно представляє. Ніякі два HA/LMA 130 не можуть мати один і той же ідентифікатор мобільного вузла прив'язки IP. На етапі 330 новий IP-потік для заданої мітки резервування узгоджується між пристроєм 115 мобільного зв'язку і контролером RAN 110. Під час узгодження додаток пристрою мобільного зв'язку ідентифікує конкретні протоколи, параметри QoS і ресурси, які потрібні від мережі для підтримки IP-потоку, запитаного пристроєм мобільного зв'язку. Наприклад, конкретні протоколи, параметри QoS і ресурси, які потрібні від мережі, можуть бути функцією від додатку, що запитує, або сервісу, наприклад, додаток голосового виклику може мати один набір вимог, тоді як додаток сеансу передачі даних може мати інший набір вимог. На етапі 340 пристрій 115 мобільного зв'язку і RAN 110 встановлюють RLP-потік для кожного ідентифікатора вузла прив'язки IP-мобільності. Набір резервувань, які належать одному і тому ж ідентифікатору вузла прив'язки IP-мобільності, можуть спільно використовувати один і той же RLP-потік, наприклад, якщо вимоги QoS залишаються тими ж самими, в іншому випадку можуть бути встановлені різні RLP-потоки. Після того як контролер RAN 110 прийняв запит QoS від 5 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 мобільного вузла і далі від цього моменту, контролер RAN 110 буде керувати конфігурацією, активацією і асоціюванням потоків QoS на рівні RLP і, зрештою, на рівні RTCMAC. На етапі 350 контролер RAN 110 створює щонайменше одне односпрямоване з'єднання (наприклад, з'єднання A10/A11) для одного ідентифікатора вузла прив'язки IP-мобільності, який асоційований з міткою резервування. Іншими словами, ніякі два резервування з різними ідентифікаторами вузла прив'язки IP-мобільності не можуть спільно використовувати один і той же потік A10/A11. Інтерфейс A11 переносить сигнальну інформацію між функцією керування пакетами (PCF) і шлюзом доступу 130. Інтерфейс A10 переносить трафік користувача між PCF і шлюзом доступу 130. На етапі 360 пристрій 115 мобільного зв'язку може передавати шлюзу доступу 120 інструкції на асоціювання мітки резервування з відповідним HA/LMA 130. Обмін мітками резервування проводиться для ідентифікації того, якому HA/LMA і якому IP-потоку відповідають пакети. Наприклад, пристрій 115 мобільного зв'язку може задавати ідентифікатор/ім'я пристрою HA/LMA, таке як "сервіс-домен-ім'я". При виконанні шлюзом PDN функції LMA, пристрої мобільного зв'язку можуть задавати ім'я точки доступу (APN) шлюзу PDN. Обмін сигналами між пристроєм 115 мобільного зв'язку і шлюзом доступу 120 може бути виконаний з використанням PPP, RSVP, SIP або інших протоколів обміну сигналами. На етапі 370 PDSN асоціює з'єднання A10 від RAN 110, встановлене на етапі 350, з ім'ям/ідентифікатором HA/LMA, заданим в сигнальному повідомленні від пристрою мобільного зв'язку, на основі ідентифікатора вузла прив'язки IP-мобільності, заданого в мітці резервування. Таким способом пакети, передані від пристрою 115 мобільного зв'язку через IP-потік, асоційований з міткою резервування, відображаються шлюзом доступу в один або більше IPтунелів на основі асоціювання IP-потоку з конкретним вузлом прив'язки IP-мобільності. На етапі 380 пристрій 115 мобільного зв'язку передає пакети з використанням узгодженого IP-потоку через радіомережу 102 контролеру RAN 110, який вміщує пакети у відповідне односпрямоване з'єднання для доставки на шлюз PDSN 120 на етапі 390. На етапах 395A і 395B, шлюз доступу відображає прийняті пакети у відповідний канал на основі асоціювання IPпотоку з конкретним вузлом прив'язки IP-мобільності, формує пакети і відсилає їх через тунель вузлу прив'язки IP-мобільності, HA/LMA 130A або HA/LMA 130B. Таким способом виконується мультиплексування множини одночасних HA/LMA з'єднань через PMIP-мережу. В одному з аспектів представлена зразкова методологія для призначення множини домашніх адрес пристрою 115 мобільного зв'язку в домені мобільного IP-посередника (PMIP). Даний процес привласнення IP-адреси звичайно виконується до того, як пристрій 115 мобільного зв'язку ініціює сеанс зв'язку з HA/LMA 130 відповідно до описаного вище на діаграмі 300. В одному з аспектів, пристрій 115 мобільного зв'язку може використовувати протокол двоточкового зв'язку (PPP) для отримання призначення HoA від HA/LMA 130. У іншому аспекті, замість використання PPP, пристрій мобільного зв'язку може використовуватися DHCP через допоміжний потік зі шлюзом PDSN. Фіг. 4 ілюструє основану на PPP реалізацію даного способу. На етапі 405 пристрій мобільного зв'язку виконує протокол керування зв'язком (LCP) для PPP з метою встановлення з'єднання через двоточковий канал і конфігурування і тестування каналу даних зі шлюзом доступу 130. Після того, як з'єднання було встановлене, пристрій мобільного зв'язку і шлюз доступу можуть бути аутентифіковані на етапі 410. На етапах 415 і 420 шлюз доступу виконує сервіси аутентифікації, авторизації і обліку (AAA) для пристрою мобільного зв'язку. На етапах 425 і 430 пристрій мобільного зв'язку і шлюз PDSN обмінюються повідомленнями запиту і відповіді для РРР-протоколу керування Інтернет-протоколом (IPCP) або будь-якого іншого протоколу керування мережею. На етапі 435 пристрій мобільного зв'язку відсилає шлюзу PDSN ім'я LMA, з яким воно хоче з'єднуватися, і від якого пристрій мобільного зв'язку хоче отримати HoA. Приклад імені LMA може виглядати як "сервіс-домен-ім'я". Якщо PDN виступає в ролі LMA, то ім'я LMA буде ім'ям точки доступу (APN) PDN. На етапах 440 і 445, шлюз PDSN 130 виконує оновлення прив'язки PMIP з LMA2 і отримує у відповідь IP-адресу, призначену для використання в якості HoA для пристрою мобільного зв'язку. На етапі 450, шлюз PDSN 130 передає знову привласнену IP-адресу пристрою 115 мобільного зв'язку. Використовуючи знову привласнену HoA-адресу, пристрій 115 мобільного зв'язку продовжує на етапі 455 встановлення TFT-сеансу зі шлюзом PDSN для асоціювання IP-потоку з QoS. Методології забезпечення множини одночасних HA/LMA з'єднань, викладені в цьому документі, можуть бути розширені на створення множини PDN-контекстів з одним і тим же PDN для кожного типу IP-адреси (IPv4, IPv6, IPv4/v6) з метою подальшого поліпшення виділення і використання системних ресурсів. У цей час привласнення унікального PDN-ID кожному контексту вимагатиме використання додаткових PDN-ID. Також, на основі традиційного рішення, 6 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 IP-потоки з однаковою QoS PDN-контекстів з однаковим PDN звичайно примусово передаються в роздільних RLP-потоках, коли типи використовуваних IP-адрес розрізнюються, що є небажаним. Іншими словами, бажано призначати IP-потокам різних PDN-контекстів одного і того ж PDN один і той же RLP-потік. Приклад одного з розв'язань даної проблеми складається в створенні нового ідентифікатора, а саме, ідентифікатора PDN-контексту. Фіг. 7 ілюструє один з прикладів структури ідентифікатора (ID) PDN-контексту 700. Відповідно до показаного на кресленні, старші чотири розряди ID PDN-контексту 700 можуть містити PDN-ID 705, і молодші чотири розряди ID PDN-контексту 700 можуть містити тип PDN-контексту 710. Тип PDN-контексту може бути IPv4, IPv6, IPv4/IPv6 і т. д. В одному з прикладів мітка резервування залишається у вигляді [PDN-ID, id_потоку]. Мітка резервування все ще може використовуватися для цілей повітряного інтерфейсу, наприклад, встановлення радіоканалу і обміну сигналами RSVP між пристроєм мобільного зв'язку і шлюзом PDSN. Шлюз доступу 130 використовує старші чотири розряди ID PDN-контексту і зіставляє їх зі старшими чотирма розрядами мітки резервування для зіставлення PDN-контексту з ID IP-потоку. Використання множини PDN-контекстів (для одного і того ж PDN) залишається прозорим для RAN 110 і RLP-потоку. Це дозволяє виконувати гнучке/вільне асоціювання PDN-контекстів з IP-потоками для одного і того ж PDN. Іншими словами, IP-потік не ідентифікує PDN-контекст в своєму ідентифікаторі. Таким чином, може бути створена множина PDN-контекстів з одним і тим же PDN для кожного типу IP-адреси, за допомогою чого ще більше поліпшується виділення і використання системних ресурсів. Фіг. 5 ілюструє методології для встановлення PDN-контексту для системи бездротового зв'язку PDSN. На етапі 505 мобільний додаток запитує адресу IPv4 для LMA1/PDN1. На етапі 510 пристрій мобільного зв'язку генерує PDN-контекст. PDN-контекст = (Тип_PDN|PDN_ID). PDN_ID може являти собою 4-розрядний унікальний ідентифікатор, який пристрій мобільного зв'язку випадковим чином вибирає для кожного LMA/PDN. Як тип, Тип_PDN встановлюється тип IPv4, оскільки в цьому випадку додаток запитав адресу IPv4. На етапі 515 згенерований PDNконтекст асоціюється з PDN1 для адреси IPv4 з використанням протоколу керування мережею, такого як IPCP, або протоколу керування мережею (VSNCP), що визначається фірмоюпостачальником. На етапі 520 шлюз доступу відсилає оновлення прив'язки LMA1. На етапі 525, пристрій мобільного зв'язку генерує мітку резервування на основі даного IPv4-з'єднання. Наприклад, в одному з аспектів, мітка резервування = (PDN_ID¦ID_потокуA). PDN-ID встановлюється як PDN-ID, вибраний на етапі 510 для потоків QoS, відповідних цьому PDN. ID_потоку може являти собою 4-розрядний унікальний ідентифікатор, який пристрій мобільного зв'язку вибирає випадковим чином для кожного потоку. На етапі 530, пристрій мобільного зв'язку встановлює потік QoS, який містить наступні параметри: мітка резервування, профіль QoS та інші. На етапі 535, RAN 110 встановлює односпрямоване з'єднання A11 на основі потоку QoS. На етапі 540 процедура RSVP асоціює мітку резервування, яка створюється на етапі 525, з фільтром пакетів/QoS. На етапі 545 інший додаток запитує адресу IPv6 з того ж PDN (PDN-1). На етапі 550 PDN-ID встановлюється таким же, як і PDN-ID, вибраний на етапі 510. Тип_PDN встановлюється як IPv6, оскільки додаток запитав адресу IPv6. На етапі 555 згенерований на етапі 550 PDN-контекст асоціюється з LMA1/PDN1 для адреси IPv6 з використанням даної процедури VSNCP. На етапі 560 виконується оновлення прив'язки з метою додавання адреси IPv6 до тунелю IPv4, який вже встановлений на етапі 525. Як альтернатива, для IPv6 може бути встановлений незалежний тунель. На фіг.8 показана зразкова система бездротового зв'язку 800. У системі бездротового зв'язку 800 скорочено показана одна базова станція/один передавач по прямій лінії зв'язку 810 і один пристрій 850 мобільного зв'язку. Однак потрібно розуміти, що система може включати більше однієї базової станції/більше одного передавача по прямій лінії зв'язку і/або більше одного пристрою мобільного зв'язку, при цьому додаткові базові станції/передавачі і/або пристрої мобільного зв'язку можуть бути в основному аналогічними зразковій базовій станції/передавачу по прямій лінії зв'язку 810 і пристрою 850 мобільного зв'язку, що описані нижче. Крім того, потрібно розуміти, що базова станція/передавач по прямій лінії зв'язку 810 і/або пристрій 850 мобільного зв'язку можуть включати системи (фіг. 1) і/або способи (фіг. 2-7), описані в цьому документі, з метою забезпечення бездротового зв'язку між ними. У базовій станції/передавачі по прямій лінії зв'язку 810 трафік даних для ряду потоків даних подається з джерела даних 812 на процесор даних (TX) 814, що передаються. Відповідно до прикладу, кожний потік даних може передаватися через відповідну антену. Процесор ТХ-даних 814 форматує, кодує і перемежовує трафік даних для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, з метою видачі закодованих даних. 7 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 Закодовані дані для кожного потоку даних можуть бути мультиплексовані з контрольними даними з використанням методик мультиплексування з ортогональним частотним розділенням (OFDM). Як альтернатива, або додатково, контрольні символи можуть зазнавати мультиплексування з частотним розділенням (FDM), з часовим розділенням (TDM) або з кодовим розділенням (CDM). Контрольні дані звичайно являють собою відому комбінацію даних, яка обробляється відомим способом і може бути використана в пристрої 850 мобільного зв'язку для оцінки відповіді каналу. Мультиплексовані контрольні і закодовані дані для кожного потоку даних потім зазнають модуляції (тобто, відображення на символи) на основі конкретної схеми модуляції (наприклад, двійкова фазова модуляція (BPSK), квадратурна фазова модуляція (QPSK), М-фазова модуляція (M-PSK), або М-квадратурна амплітудна модуляція (M-QAM) і т. д.), вибраної для цього потоку даних з метою отримання символів модуляції. Швидкість видачі даних, кодування і модуляція даних для кожного потоку даних можуть бути визначені за допомогою команд, виконуваних або наданих процесором 830. Символи модуляції для потоків даних потім можуть подаватися на TX MIMO-процесор 820, який може додатково обробляти символи модуляції (наприклад, для OFDM). TX MIMO-процесор 820 потім видає NT потоків символів модуляції на NT передавачів (TMTR) 822a-822t. У різних варіантах здійснення TX MIMO-процесор 820 застосовує ваги діаграми спрямованості для символів потоків даних і для антени, з якою передається символ. Кожний передавач 822 приймає і обробляє відповідний потік символів з метою видачі одного або більше аналогових сигналів, а також додатково регулює (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали з метою видачі модульованого сигналу, відповідного для передачі через MIMO-канал. NT модульованих сигналів з передавачів 822a822t потім передаються з NT антен 824a-824t відповідно. У пристрої 850 мобільного зв'язку передані модульовані сигнали приймаються NR антенами 852a-852r, і прийнятий сигнал з кожної з антен 852 передається відповідному приймачу (RCVR) 854. Кожний приймач 854 регулює (наприклад, фільтрує, посилює, і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує відрегульований сигнал з метою отримання дискретних відліків, і додатково обробляє дискретні відліки з метою отримання відповідного "прийнятого" потоку символів. Процесор даних 860, що приймаються (RX), може приймати і обробляти N R прийнятих потоків символів від NR приймачів 854 на основі методики обробки конкретного приймача з видачею NT "розпізнаних" потоків символів. Процесор RX-даних 860 може виконувати демодуляцію, звернене перемежовування і декодування кожного розпізнаного потоку символів з метою відновлення трафіка даних для потоку даних. Обробка процесором RX-даних 860 є комплементарною до обробки, що виконується TX MIMO-процесором 820 і процесором ТХданих 814 в базовій станції/передавачі по прямій лінії зв'язку 810. Процесор 870 може періодично визначати, яку матрицю попереднього кодування потрібно використовувати, згідно з описаним вище. Потім процесор 870 може формувати повідомлення по зворотній лінії зв'язку, що містить ділянку індексу матриці і ділянку значення рангу. Повідомлення по зворотній лінії зв'язку може містити різні типи інформації, що належить до каналу зв'язку і/або прийнятого потоку даних. Повідомлення по зворотному каналу може оброблятися процесором ТХ-даних 838, який також приймає трафік даних для ряду потоків даних з джерела даних 836, модулюється модулятором 880, регулюється приймачами 854a854r і передається назад на базову станцію/передавач по прямій лінії зв'язку 810. У базовій станції/передавачі по прямій лінії зв'язку 810 модульовані сигнали від пристрою 850 мобільного зв'язку приймаються антенами 824, регулюються приймачами 822, демодулюються демодулятором 840 і обробляються процесором RX-даних 842 з метою витягання повідомлення по зворотній лінії зв'язку, переданого пристроєм 850 мобільного зв'язку. Процесор 830 може потім обробляти витягнуте повідомлення з метою визначення того, яку матрицю попереднього кодування потрібно використовувати для визначення ваги діаграми спрямованості. Потрібно розуміти, що для випадку передавача по прямій лінії зв'язку 810, на відміну від базової станції, такі RX-компоненти можуть не бути присутніми, оскільки дані транслюються тільки через пряму лінію зв'язку. Процесори 830 і 870 можуть спрямовувати (наприклад, контролювати, координувати, керувати і т. д.) функціонування базової станції/передавача по прямій лінії зв'язку 810 і пристрою 850 мобільного зв'язку відповідно. Відповідні процесори 830 і 870 можуть бути асоційовані з пам'яттю 832 і 872, де зберігаються коди програм і дані. Процесори 830 і 870 також можуть виконувати обчислення з метою отримання оцінок частотної та імпульсної відповідей для висхідної і низхідної лінії зв'язку відповідно. 8 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 Потрібно розуміти, що описані в цьому документі варіанти здійснення можуть бути реалізовані у формі апаратного забезпечення, програмного забезпечення, апаратнопрограмного забезпечення, проміжного програмного забезпечення, мікрокоду або довільної комбінації вищепереліченого. У разі реалізації у формі апаратного забезпечення, процесорні елементи можуть бути реалізовані в межах однієї або декількох спеціалізованих інтегральних мікросхем (ASIC), процесорів цифрової обробки сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, розроблених для виконання описаних в цьому документі функцій, або за допомогою комбінації вищепереліченого. У разі реалізації варіантів здійснення у формі програмного забезпечення, апаратнопрограмного забезпечення, проміжного програмного забезпечення або мікрокоду, програмного коду або сегментів коду, вони можуть зберігатися на машиночитаному носії, такому як запам'ятовуючий пристрій. Сегмент коду може являти собою процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програмного забезпечення, клас або довільну комбінацію інструкцій, структур даних або операторів програми. Сегмент коду може бути з'єднаний з іншим сегментом коду або схемою апаратного забезпечення за допомогою передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть бути передані, маршрутизовані або відправлені з використанням будь-яких відповідних засобів, включаючи спільне використання пам'яті, передачу повідомлень, передачу маркера, мережеву передачу і т. д. У разі реалізації у формі програмного забезпечення, описані в цьому документі методи можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і т. д.), які виконують функції, описані в цьому документі. Коди програмного забезпечення можуть зберігатися в елементах пам'яті і виконуватися процесорами. Елемент пам'яті може бути реалізований в межах процесора або може бути зовнішнім по відношенню до процесора, при цьому в останньому випадку він може бути з'єднаний з можливістю зв'язку з процесором через різні засоби, відомі в техніці. На фіг. 9 проілюстрована система 900 для мультиплексування множини одночасних HA/LMA з'єднань. Система 900 може розміщуватися в межах пристрою мобільного зв'язку. Відповідно до креслення, система 900 містить функціональні блоки, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, апаратнопрограмним забезпеченням). Система 900 містить логічну групу 902 електричних компонентів, які сприяють мультиплексуванню множини одночасних HA/LMA з'єднань. Логічна група 902 може включати в себе засіб 904 для створення і призначення унікального вузла прив'язки IPмобільності кожному HA/LMA з яким хоче з'єднуватися пристрій мобільного зв'язку. Крім того, логічна група 902 може включати в себе засіб 906 для узгодження з RAN IP-потоків (наприклад, RLP-потоків) для кожного ідентифікатора вузла прив'язки IP-мобільності. RAN, в свою чергу, може встановлювати відповідні односпрямовані з'єднання (наприклад, з'єднання A10/A11) з шлюзом PDSN для підтримки узгоджених IP-потоків від пристрою мобільного зв'язку. Крім того, логічна група 902 може включати в себе засіб 908 для передачі запиту шлюзу PDSN на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного HA/LMA. На закінчення, логічна група 902 може включати в себе засіб 909 для передачі пакетів через узгоджений IP-потік і узгоджений IP-тунель відповідному HA/LMA. Пакети, відіслані через кожний узгоджений IP-потік, мультиплексуються шлюзом PDSN у відповідні IP-тунелі на основі асоціювання IP-потоку із заданим HA/LMA. Крім того, система 900 може містити пам'ять 910, в якій зберігаються інструкції для виконання функцій, пов'язаних з електричними компонентами 904, 906, 908 і 909. Хоч електричні компоненти 904, 906, 908 і 909 показані як зовнішні по відношенню до пам'яті 910, потрібно розуміти, що ці електричні компоненти можуть існувати в межах пам'яті 910. Фіг. 10 ілюструє зразковий пристрій мобільного зв'язку 1000, здатний створювати і підтримувати одночасно набір HA/LMA з'єднань відповідно до викладених в цьому документі методологій. Пристрій мобільного зв'язку 1000 містить процесор 1010 для виконання функцій обробки, пов'язаних з одним або більше компонентами або функціями, описаними в цьому документі. Процесор 1010 може включати в себе один процесор або декілька процесорів або багатоядерних процесорів. Пристрій мобільного зв'язку 1000 також містить пам'ять 1020, з'єднану з процесором 1010, призначену, наприклад, для зберігання локальних версій додатків, виконуваних процесором 1010. Пам'ять 1020 може включати в себе запам'ятовуючий пристрій довільного типу, який може використовуватися комп'ютером, наприклад, пам'ять з довільним 9 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступом (RAM), постійний запам'ятовуючий пристрій (ROM), магнітні диски, оптичні диски, енергозалежний запам'ятовуючий пристрій, енергонезалежний запам'ятовуючий пристрій, і довільну комбінацію перерахованого вище. Крім того, пристрій мобільного зв'язку 1000 містить компонент зв'язку 1030, з'єднаний з процесором 1010, для встановлення і підтримки зв'язку з однією або більше мережами радіодоступу з використанням апаратного забезпечення, програмного забезпечення і служб відповідно до описаного в цьому документі. Наприклад, компонент зв'язку 1030 може містити компоненти каналу передачі і компоненти каналу прийому, асоційовані з передавачем і приймачем, відповідно, здібні до взаємодії із зовнішніми радіомережами і пристроями. Крім того, пристрій мобільного зв'язку 1000 може додатково містити сховище даних 1040, з'єднане з процесором 1010, яке може являти собою будь-яку відповідну комбінацію апаратного забезпечення і/або програмного забезпечення, яке надає масовий накопичувач для інформації, баз даних і програм, використовуваних в зв'язку з аспектами, описаними в цьому документі. Наприклад, сховище даних 1040 може являти собою архів даних для додатків, не виконуваних в теперішній момент на процесорі 1010. Пристрій мобільного зв'язку 1000 може містити компонент користувацького інтерфейсу 1050, з'єднаний з процесором 1010 і здатний отримувати введення від користувача пристрою мобільного зв'язку 1000 і, крім того, генерувати вихідні дані для представлення користувачеві. Компонент користувацького інтерфейсу 1050 може включати в себе один або більше пристроїв введення, включаючи, але не обмежуючись перерахованим нижче, клавіатуру, цифрову клавіатуру, мишу, дисплей з сенсорним керуванням, керуючу клавішу, функціональну клавішу, мікрофон, компонент розпізнавання голосу, або будь-який інший механізм, здатний отримувати введення від користувача, або довільну комбінацію перерахованого вище. Крім того, компонент користувацького інтерфейсу 1050 може включати один або більше пристроїв виведення, включаючи, але не обмежуючись перерахованим, дисплей, гучномовець, механізм тактильного зворотного зв'язку, принтер, або будь-який інший механізм, здатний представляти вихідні дані користувачеві, або довільну комбінацію перерахованого вище. В одному зразковому аспекті процесор 1010 містить модуль призначення 1070, здатний створювати і призначати унікальний ідентифікатор вузла прив'язки IP-мобільності кожному HA/LMA, з яким хоче з'єднуватися пристрій мобільного зв'язку 1000. Процесор 1010 також може містити модуль узгодження, 1070 здатний узгоджувати з радіомережею доступу IP-потік (наприклад, RLP-потік) для кожного ідентифікатора вузла прив'язки IP-мобільності. Процесор 1010 також може містити модуль передачі сигналів 1080 для видачі команди компоненту зв'язку 1030 на передачу шлюзу доступу запиту на асоціювання кожного узгодженого IP-потоку з IPтунелем до конкретного HA/LMA. Процесор 1010 також може містити модуль передачі 1090 для видачі команди компоненту зв'язку 1030 на передачу пакетів через узгоджений IP-потік і асоційований IP-тунель відповідному HA/LMA. Процесор 1010 може містити інші модулі для забезпечення множини одночасних HA/LMA з'єднань відповідно до методологій, викладених в цьому документі. Різні ілюстративні логічні пристрої, логічні блоки, модулі і схеми, описані в зв'язку з варіантами здійснення, викладеними в цьому документі, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрової обробки сигналів (DSP), спеціалізованої інтегральної мікросхеми (ASIC), програмованої вентильної матриці (FPGA) або іншого програмованого логічного пристрою, логічного елементу на дискретних компонентах або транзисторної логічної схеми, дискретних апаратних компонентів, або довільної комбінації вищепереліченого, розробленої для виконання описаних в цьому документі функцій. Процесор загального призначення може являти собою мікропроцесор, але, як альтернатива, процесор може являти собою будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, у вигляді комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в поєднанні з ядром DSP, або будь-яку іншу подібну конфігурацію. Крім того, щонайменше один процесор може містити один або більше модулів, здатних виконувати один або більше кроків і/або дії, описані вище. Крім того, кроки і/або дії способу або алгоритму, описані в зв'язку з викладеними в цьому документі аспектами, можуть бути втілені напряму в апаратному забезпеченні, в модулі програмного забезпечення, виконуваному процесором, або у вигляді комбінації і того, і іншого. Модуль програмного забезпечення може розміщуватися в RAM-пам'яті, флеш-пам'яті, ROMпам'яті, EPROM-пам'яті, EEPROM-пам'яті, регістрах, на жорсткому диску, знімному диску, CDROM, або на будь-якій іншій формі носія інформації, відомій в техніці. Зразковий носій інформації може бути з'єднаний з процесором таким чином, що процесор може зчитувати 10 UA 99768 C2 5 10 15 20 25 30 35 40 інформацію з носія інформації і записувати інформацію на нього. Як альтернатива, носій інформації може бути інтегрований в процесор. Крім того, в деяких аспектах процесор і носій інформації можуть розташовуватися на ASIC. Крім того, ASIC може розташовуватися в користувацькому терміналі. Як альтернатива, процесор і носій інформації можуть розташовуватися в користувацькому терміналі у вигляді дискретних компонентів. Додатково, в деяких аспектах, кроки і/або дії способу або алгоритму можуть мати вигляд коду і/або інструкції або довільної комбінації або множини кодів і/або інструкцій на машиночитаному носії і/або комп'ютерочитаному носії, який може бути включений до складу комп'ютерного програмного продукту. В одному або більше аспектах, описані функції можуть бути реалізовані у формі апаратного забезпечення, програмного забезпечення, апаратно-програмного забезпечення, проміжного програмного забезпечення або довільної комбінації вищепереліченого. У разі реалізації у вигляді програмного забезпечення, функції можуть зберігатися або передаватися у вигляді однієї або більше інструкцій або коду на машиночитаному носії. Машиночитані носії включають як комп'ютерні накопичувачі, так і середовища передачі, включаючи будь-яке середовище, що сприяє передачі комп'ютерної програми з одного місця в інше. Накопичувач може являти собою будь-який засіб, що є, до якого може мати доступ комп'ютер. Як не обмежуючий приклад, такий машиночитаний носій може включати ОЗП, ПЗП, EEPROM, CD-ROM або інший оптичний дисковий накопичувач, магнітний дисковий накопичувач або інший магнітний запам'ятовуючий пристрій, або будь-який інший носій, який може використовуватися для перенесення або зберігання необхідних кодів програмних засобів у формі інструкцій або структур даних, і до якого може здійснюватися доступ комп'ютером. Також будь-яке з'єднання може називатися машиночитаним носієм. Наприклад, у випадку якщо програмне забезпечення передається через веб-сайт, сервер або інше віддалене джерело з використанням коаксіального кабелю, волоконно-оптичного кабелю, "витої пари", цифрової абонентської лінії (DSL), або за допомогою бездротових технологій, таких як інфрачервоні хвилі, радіохвилі або мікрохвилі, то коаксіальний кабель, волоконно-оптичний кабель, "вита пара", DSL, або бездротові технології, такі як інфрачервоні хвилі, радіохвилі або мікрохвилі, включаються у визначення носія. "Магнітний диск" і "диск" для цілей цього документа включають компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопі-диск і диск blu-ray, при цьому магнітні диски звичайно відтворюють дані магнітним способом, тоді як диски відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також повинні бути включені в рамки машиночитаних носіїв. Хоч в попередньому описі обговорюються ілюстративні аспекти і/або варіанти здійснення, потрібно зазначити, що різні зміни і модифікації можуть бути зроблені без виходу за рамки аспектів, що описуються і/або варіантів здійснення, відповідно до описаного в прикладеній формулі винаходу. Крім того, хоч елементи аспектів, що описуються і/або варіантів здійснення можуть бути описані в однині, також передбачається і множина, якщо явним чином не вказано обмеження в однині. Крім того, частина будь-якого аспекту і/або варіанту здійснення, або вони цілком, можуть використовуватися разом з частиною будь-якого іншого аспекту і/або варіанту здійснення, або з ними цілком, якщо не вказано зворотне. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Спосіб для бездротового зв'язку, який включає в себе: присвоєння унікального ідентифікатора вузла прив'язки ІР-мобільності кожному вузлу прив'язки IP-мобільності, асоційованому із пристроєм мобільного зв'язку; узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки ІР-мобільності; сигналізацію запиту на асоціювання кожного узгодженого IP-потоку з ІР-тунелем до конкретного вузла прив'язки ІР-мобільності; і відправку пакетів через кожний узгоджений IP-потік і асоційований ІР-тунель у кожний вузол прив'язки ІР-мобільності. 2. Спосіб за п. 1, у якому узгодження резервування IP-потоку включає в себе генерацію мітки резервування для кожного IP-потоку, при цьому мітка резервування містить щонайменше ідентифікатор IP-потоку і ідентифікатор вузла прив'язки ІР-мобільності. 3. Спосіб за п. 2, у якому узгодження резервування IP-потоку додатково включає в себе створення атрибута, який ідентифікує структуру мітки резервування, і передачу атрибута мережі радіодоступу (RAN). 4. Спосіб за п. 3, у якому узгодження резервування IP-потоку додатково включає в себе узгодження резервування IP-потоку з RAN з використанням мітки резервування, і у якому для 11 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 кожного узгодженого IP-потоку RAN створює щонайменше одне односпрямоване з'єднання для кожного вузла прив'язки ІР-мобільності. 5. Спосіб за п. 4, у якому сигналізація запиту додатково включає в себе сигналізацію в шлюз доступу запиту на асоціювання кожного узгодженого ІР-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. 6. Спосіб за п. 5, у якому сигналізація запиту включає в себе відправлення шлюзу доступу імені конкретного вузла прив'язки ІР-мобільності, і у якому шлюз доступу асоціює ім'я конкретного вузла прив'язки ІР-мобільності з ІР-потоком, ідентифікованим ідентифікатором вузла прив'язки ІР-мобільності. 7. Спосіб за п. 6, у якому пакети, відправлені через один або більше узгоджених IP-потоків, відображаються шлюзом доступу в IP-тунель на основі асоціювання IP-потоку з конкретним вузлом прив'язки ІР-мобільності. 8. Спосіб за п. 5, у якому шлюз доступу містить одне з вузла обслуговування пакетних даних (PDSN) або шлюзу обслуговування високошвидкісної передачі пакетних даних (HRPD). 9. Спосіб за п. 1, у якому вузол прив'язки IP-мобільності містить одне з домашнього агента мобільного IP і локального вузла прив'язки мобільності мобільного ІР-посередника. 10. Спосіб за п. 1, у якому IP-тунель містить двоспрямований тунель мобільного IP-посередника (РМІР). 11. Спосіб за п. 1, у якому узгодження резервування IP-потоку включає в себе узгодження обробки якості обслуговування (Qos) для кожного ІР-потоку. 12. Спосіб за п. 1, який додатково включає в себе створення контексту вузла прив'язки IPмобільності для кожного ідентифікатора вузла прив'язки ІР-мобільності, при цьому контекст містить ідентифікатор вузла прив'язки ІР-мобільності і тип контексту вузла прив'язки ІРмобільності. 13. Спосіб за п. 12, у якому тип контексту вузла прив'язки ІР-мобільності містить один або більше із Ipv4, Ipv6 і Ipv4/Ipv6. 14. Спосіб за п. 11, у якому шлюз доступу використовує ідентифікатор вузла прив'язки ІРмобільності для зіставлення контексту асоційованого вузла прив'язки ІР-мобільності з IPпотоком для цього вузла прив'язки ІР-мобільності. 15. Пристрій мобільного зв'язку, який містить: процесор і компонент зв'язку, з'єднаний із процесором, при цьому процесор сконфігурований для присвоєння унікального ідентифікатора вузла прив'язки ІР-мобільності кожному вузлу прив'язки ІР-мобільності, асоційованому із пристроєм мобільного зв'язку; узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки ІР-мобільності; сигналізації, з використанням компонента зв'язку, запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності; і відправлення, з використанням компонента зв'язку, пакетів через кожний узгоджений IP-потік і асоційований IP-тунель у кожний вузол прив'язки ІР-мобільності. 16. Пристрій мобільного зв'язку за п. 15, у якому процесор додатково сконфігурований для генерації мітки резервування для кожного IP-потоку, при цьому мітка резервування містить щонайменше ідентифікатор IP-потоку і ідентифікатор вузла прив'язки ІР-мобільності. 17. Пристрій мобільного зв'язку за п. 16, у якому процесор додатково сконфігурований для узгодження резервування IP-потоку з мережею радіодоступу (RAN) з використанням мітки резервування, і у якому для кожного узгодженого ІР-потоку RAN створює щонайменше одне односпрямоване з'єднання зі шлюзом доступу. 18. Пристрій мобільного зв'язку за п. 17, у якому процесор додатково сконфігурований для сигналізації в шлюз доступу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. 19. Пристрій мобільного зв'язку за п. 18, причому пакети, відправлені через один або більше узгоджених IP-потоків, відображаються шлюзом доступу в ІР-тунель на основі асоціювання IPпотоку з конкретним вузлом прив'язки ІР-мобільності. 20. Пристрій мобільного зв'язку за п. 19, у якому процесор додатково сконфігурований для створення контексту вузла прив'язки ІР-мобільності для кожного ідентифікатора вузла прив'язки ІР-мобільності, при цьому контекст містить ідентифікатор вузла прив'язки ІР-мобільності і тип контексту вузла прив'язки ІР-мобільності. 21. Пристрій мобільного зв'язку за п. 20, причому шлюз доступу використовує ідентифікатор вузла прив'язки ІР-мобільності для зіставлення контексту асоційованого вузла прив'язки ІРмобільності з IP-потоком для цього вузла прив'язки ІР-мобільності. 12 UA 99768 C2 5 10 15 20 25 30 35 40 45 50 55 60 22. Щонайменше один процесор, сконфігурований для забезпечення бездротового зв'язку, при цьому щонайменше один процесор містить: перший модуль для присвоєння унікального ідентифікатора вузла прив'язки ІР-мобільності кожному вузлу прив'язки ІР-мобільності, асоційованому із пристроєм мобільного зв'язку; другий модуль для узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки ІР-мобільності; третій модуль для сигналізації запиту на асоціювання кожного узгодженого IP-потоку з IPтунелем до конкретного вузла прив'язки IP-мобільності; і четвертий модуль для відправки пакетів через кожний узгоджений IP-потік і асоційований IPтунель у кожний вузол прив'язки ІР-мобільності. 23. Щонайменше один процесор за п. 22, у якому другий модуль додатково сконфігурований для генерації мітки резервування для кожного IP-потоку, при цьому мітка резервування містить щонайменше ідентифікатор IP-потоку і ідентифікатор вузла прив'язки ІР-мобільності. 24. Щонайменше один процесор за п. 23, у якому другий модуль додатково сконфігурований для узгодження резервування IP-потоку з мережею радіодоступу (RAN) з використанням мітки резервування, і у якому для кожного узгодженого ІР-потоку RAN створює щонайменше одне односпрямоване з'єднання зі шлюзом доступу. 25. Щонайменше один процесор за п. 24, у якому третій модуль додатково сконфігурований для сигналізації в шлюз доступу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. 26. Щонайменше один процесор за п. 25, причому пакети, відправлені через один або більше узгоджених IP-потоків, відображаються шлюзом доступу в ІР-тунель на підставі асоціювання IPпотоку з конкретним вузлом прив'язки ІР-мобільності. 27. Машиночитаний носій, який містить збережені на ньому програмні коди, виконувані комп'ютером для забезпечення бездротового зв'язку, причому коди містять: перший набір кодів для спонукання виконання комп'ютером присвоєння унікального ідентифікатора вузла прив'язки ІР-мобільності кожному вузлу прив'язки ІР-мобільності, асоційованому із пристроєм мобільного зв'язку; другий набір кодів для спонукання виконання комп'ютером узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки ІР-мобільності; третій набір кодів для спонукання виконання комп'ютером сигналізації запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки IP-мобільності; і четвертий набір кодів для спонукання виконання комп'ютером відправлення пакетів через кожний узгоджений IP-потік і асоційований IP-тунель до кожного вузла прив'язки ІР-мобільності. 28. Машиночитаний носій за п. 27, у якому другий набір кодів додатково містить коди для спонукання виконання комп'ютером генерації мітки резервування для кожного IP-потоку, при цьому мітка резервування містить щонайменше ідентифікатор IP-потоку і ідентифікатор вузла прив'язки ІР-мобільності. 29. Машиночитаний носій за п. 28, у якому другий набір кодів додатково містить коди для спонукання виконання комп'ютером узгодження резервування IP-потоку з мережею радіодоступу (RAN) з використанням мітки резервування, і у якому для кожного узгодженого IPпотоку RAN створює щонайменше одне односпрямоване з'єднання зі шлюзом доступу. 30. Машиночитаний носій за п. 29, у якому третій набір кодів додатково містить коди для спонукання виконання комп'ютером сигналізації в шлюз доступу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. 31. Машиночитаний носій за п. 30, причому пакети, відправлені через кожний узгоджений IPпотік, відображаються шлюзом доступу в один або більше IP-тунелів на основі асоціювання IPпотоку з конкретним вузлом прив'язки ІР-мобільності. 32. Пристрій бездротового зв'язку, який містить: засіб для присвоєння унікального ідентифікатора вузла прив'язки ІР-мобільності кожному вузлу прив'язки ІР-мобільності, асоційованому із пристроєм мобільного зв'язку; засіб для узгодження резервування IP-потоку для кожного ідентифікатора вузла прив'язки ІРмобільності; засіб для сигналізації запиту на асоціювання кожного узгодженого ІР-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності; і засіб для відправки пакетів через кожний узгоджений IP-потік і асоційований ІР-тунель докожного вузла прив'язки IP-мобільності. 33. Пристрій за п. 32, у якому засіб для узгодження резервування ІР-потоку містить засіб для генерації мітки резервування для кожного IP-потоку, при цьому мітка резервування містить щонайменше ідентифікатор IP-потоку і ідентифікатор вузла прив'язки ІР-мобільності. 13 UA 99768 C2 5 10 34. Пристрій за п. 33, у якому засіб для узгодження резервування ІР-потоку додатково містить засіб для узгодження резервування IP-потоку з мережею радіодоступу (RAN) з використанням мітки резервування, і у якому для кожного узгодженого IP-потоку RAN створює щонайменше одне односпрямоване з'єднання зі шлюзом доступу. 35. Пристрій за п. 34, у якому засіб для сигналізації запиту додатково містить засіб для сигналізації в шлюз доступу запиту на асоціювання кожного узгодженого IP-потоку з IP-тунелем до конкретного вузла прив'язки ІР-мобільності. 36. Пристрій за п. 35, причому пакети, відправлені через кожний узгоджений IP-потік, відображаються шлюзом доступу в один або більше IP-тунелів на основі асоціювання IP-потоку з конкретним вузлом прив'язки ІР-мобільності. 14 UA 99768 C2 15 UA 99768 C2 16 UA 99768 C2 17 UA 99768 C2 18 UA 99768 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
