Електронагрівна курильна система та спосіб застосування електронагрівної курильної системи

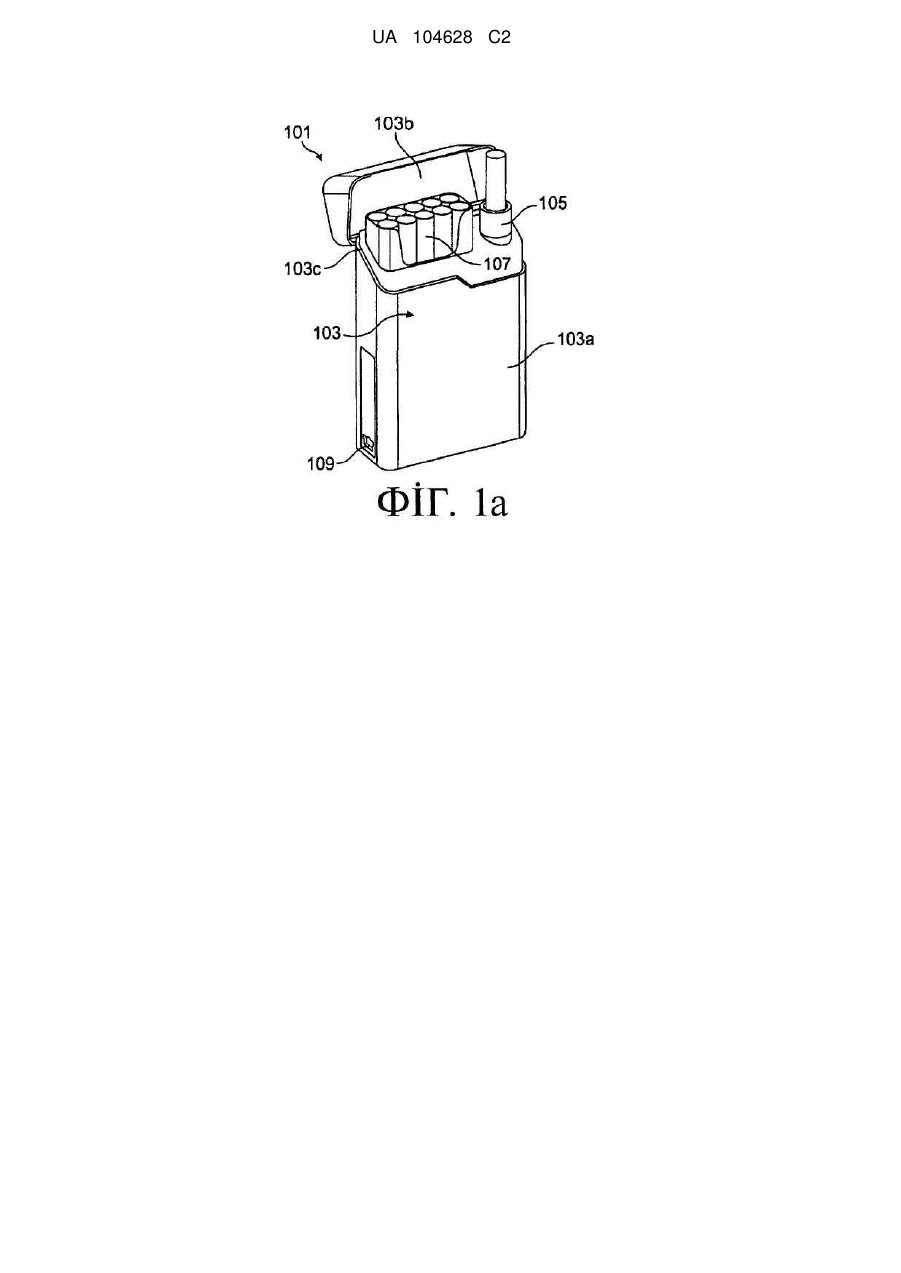

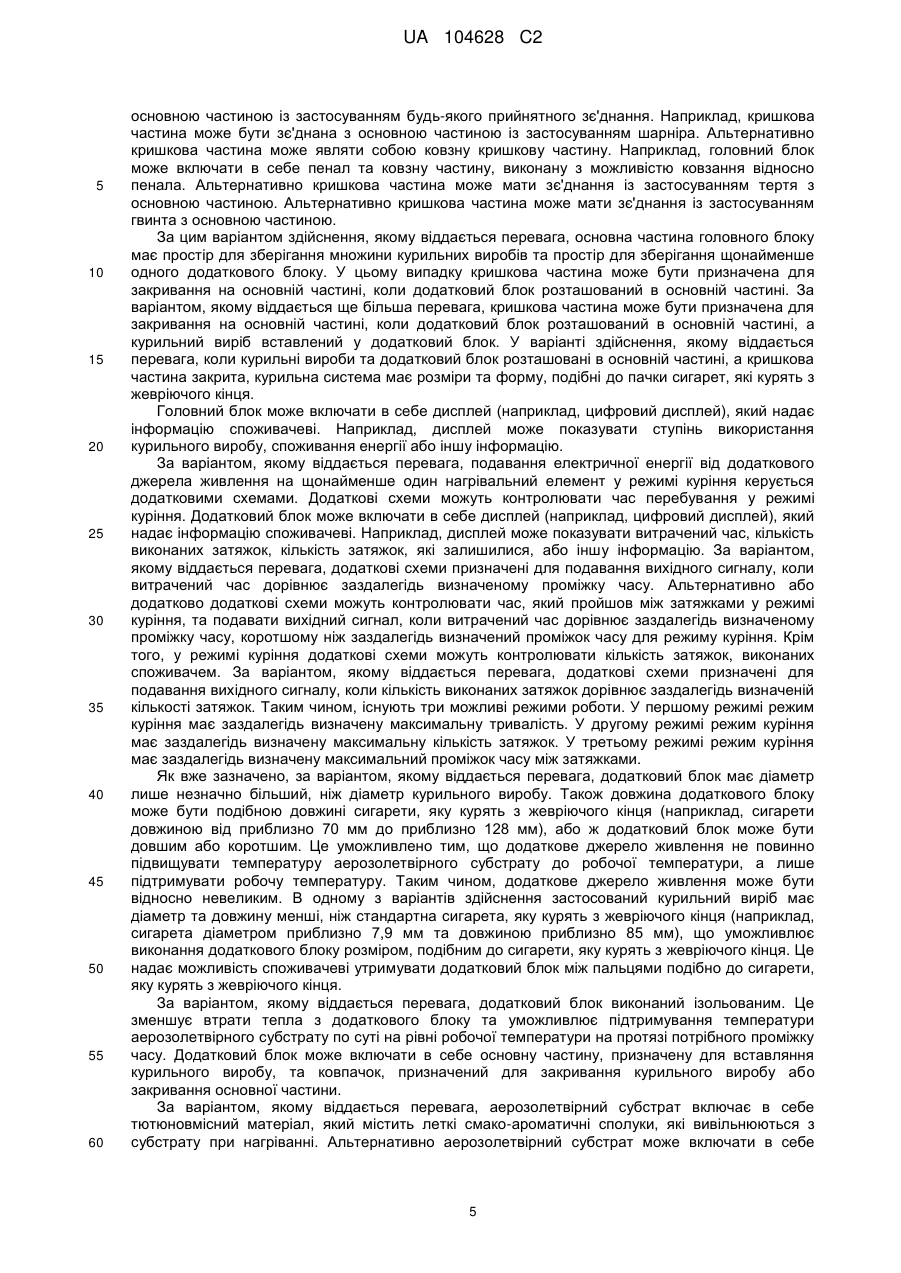

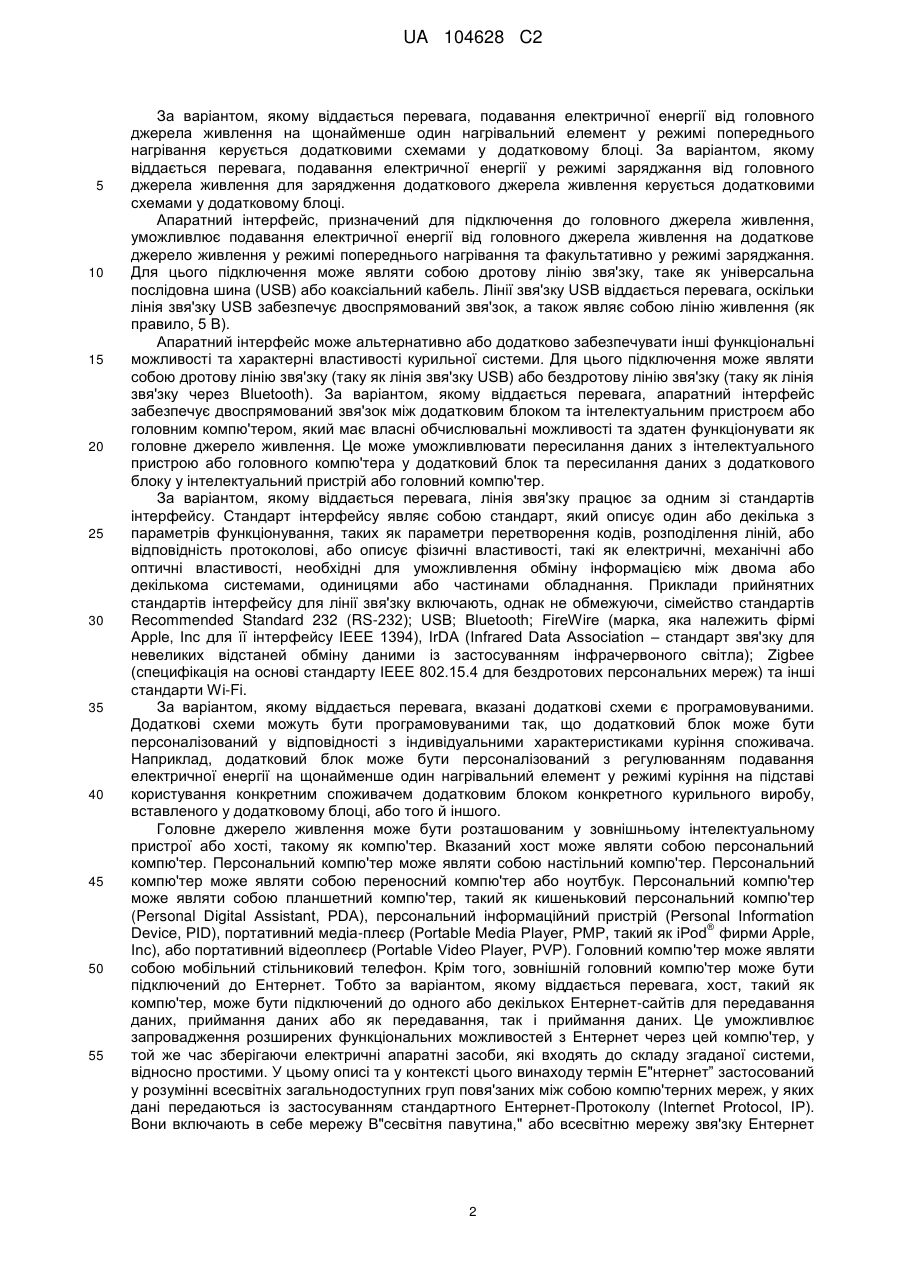

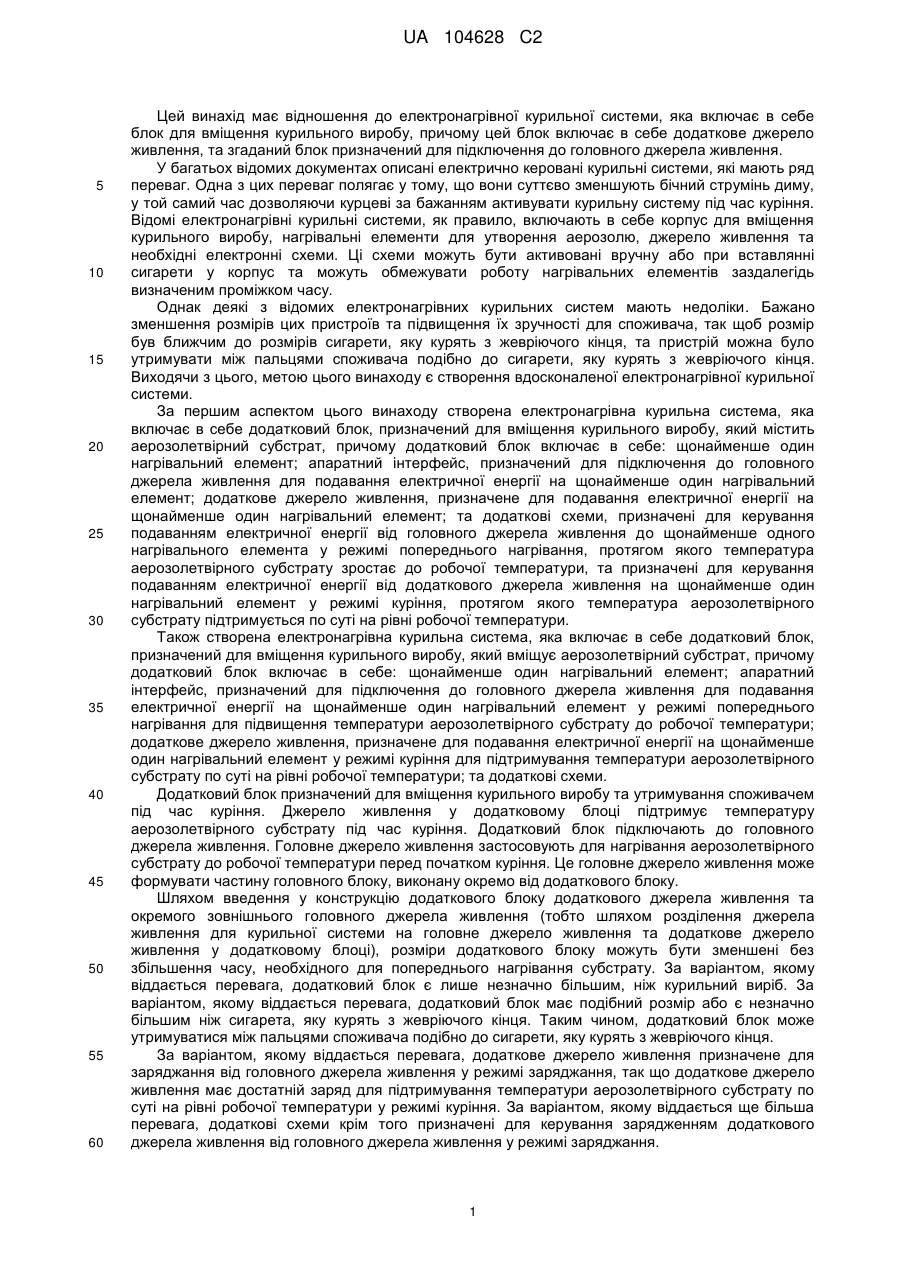

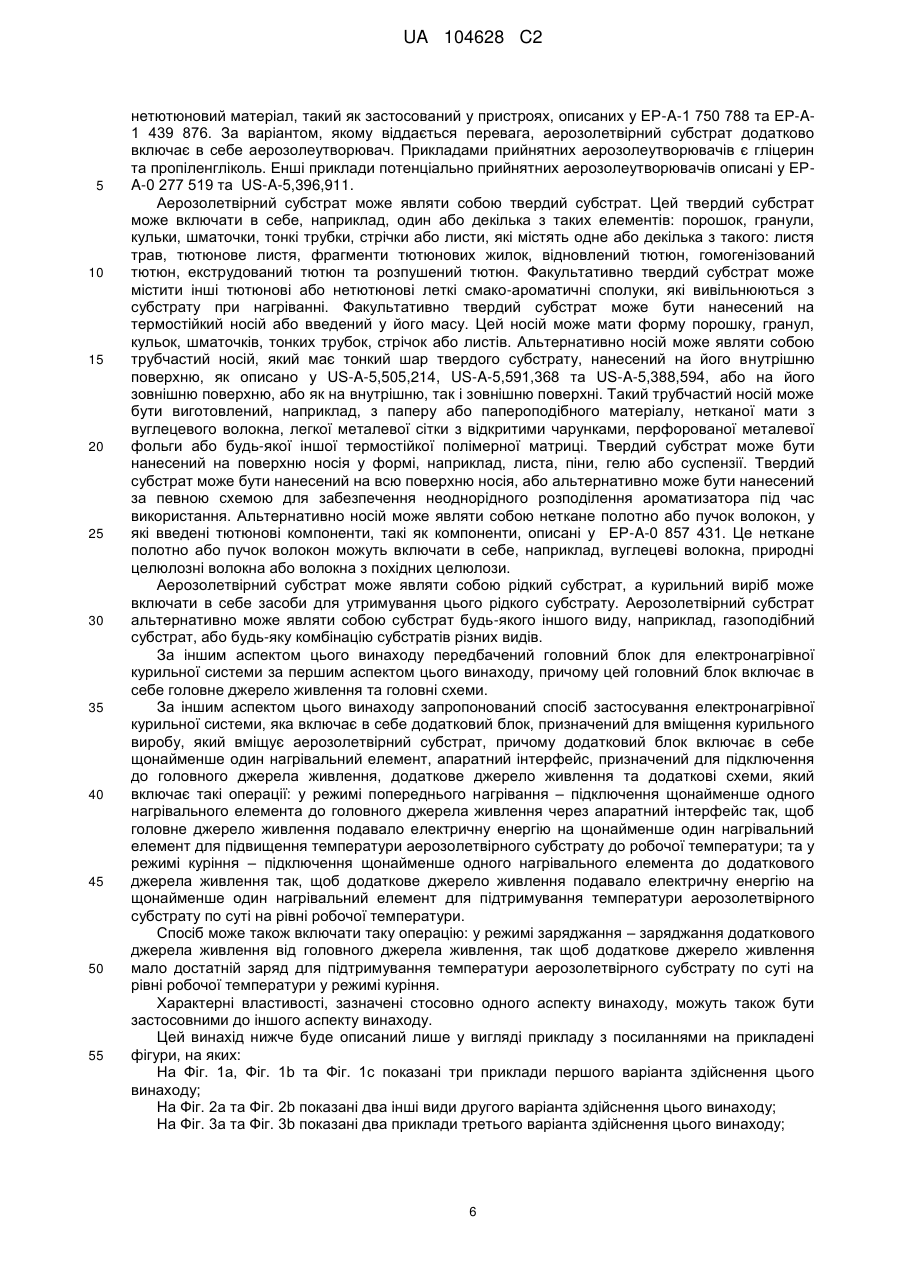

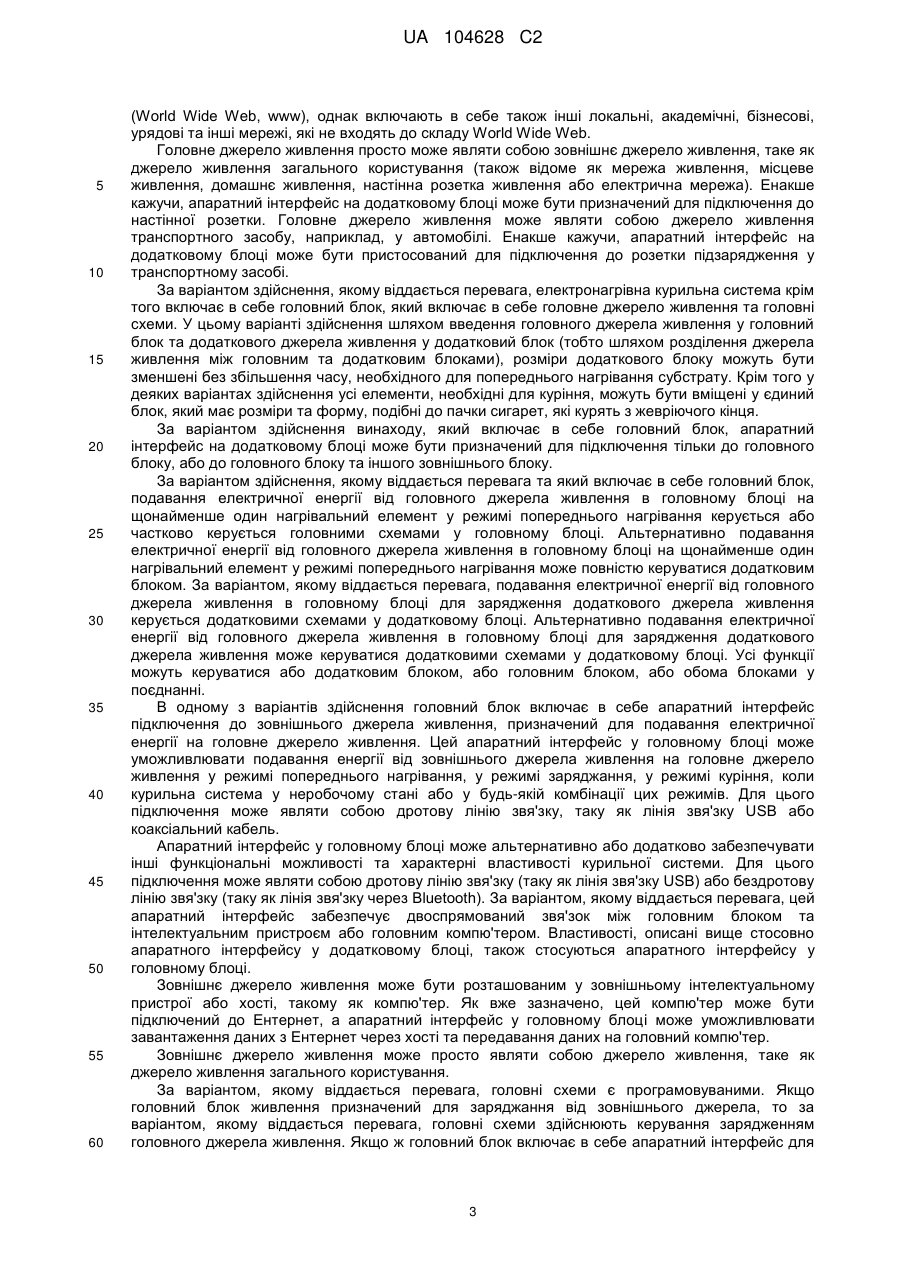

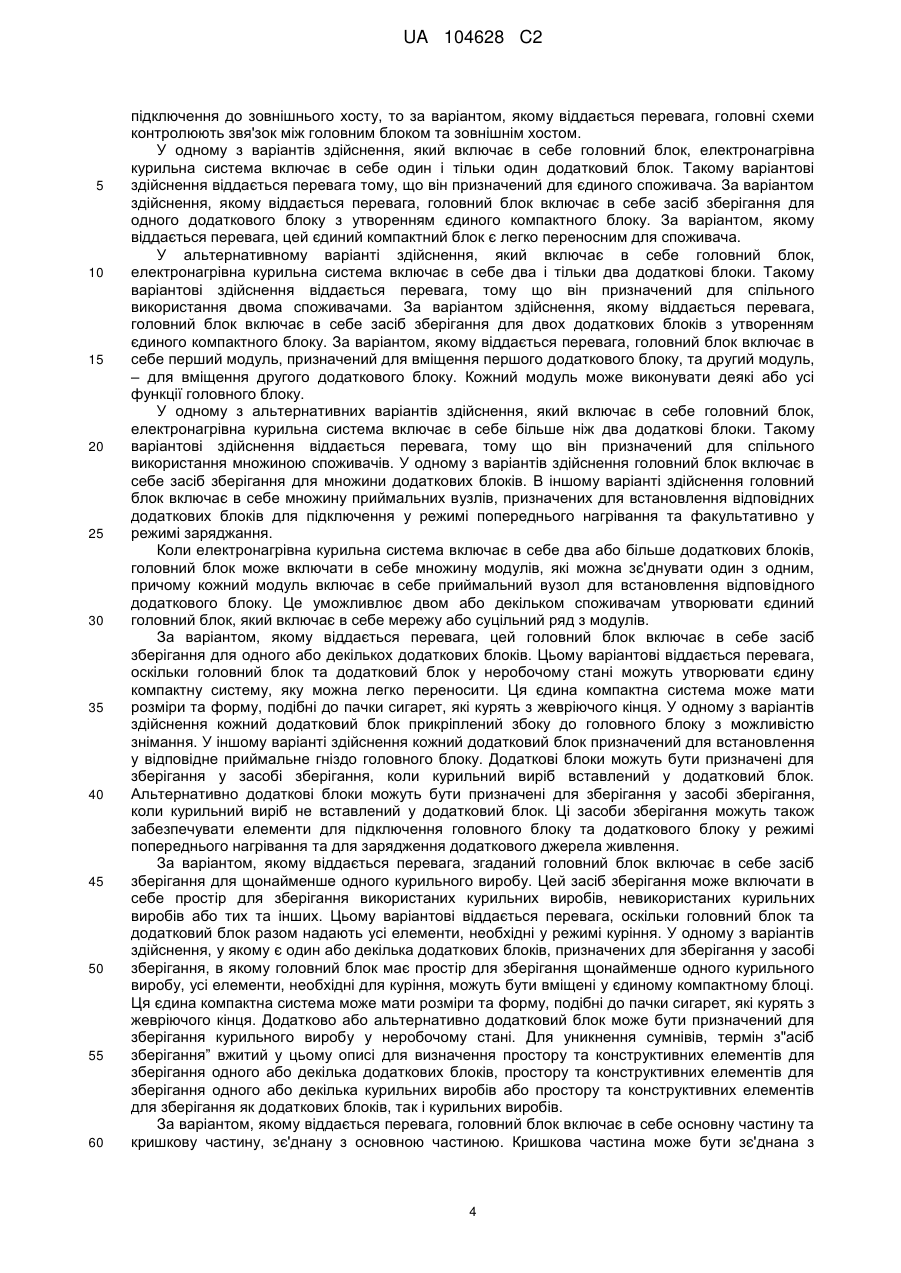

Реферат: Створена електронагрівна курильна система, яка включає в себе додатковий блок, призначений для вміщення курильного виробу, який вміщує аерозолетвірний субстрат. Додатковий блок включає в себе щонайменше один нагрівальний елемент та апаратний інтерфейс, призначений для підключення до головного джерела живлення для подавання електричної енергії на щонайменше один нагрівальний елемент у режимі попереднього нагрівання для підвищення температури аерозолетвірного субстрату до робочої температури. Додатковий блок також включає в себе додаткове джерело живлення, призначене для подавання електричної енергії на щонайменше один нагрівальний елемент у режимі куріння для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури. Додатковий блок, крім того, включає в себе додаткові схеми. Електронагрівна курильна система може факультативно включати в себе головний блок, який включає в себе головне джерело живлення та головні схеми. Шляхом розділення джерела живлення між головний блоком та додатковим блоком додатковий блок може бути виконаний меншим та зручнішим для споживача. UA 104628 C2 (12) UA 104628 C2 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до електронагрівної курильної системи, яка включає в себе блок для вміщення курильного виробу, причому цей блок включає в себе додаткове джерело живлення, та згаданий блок призначений для підключення до головного джерела живлення. У багатьох відомих документах описані електрично керовані курильні системи, які мають ряд переваг. Одна з цих переваг полягає у тому, що вони суттєво зменшують бічний струмінь диму, у той самий час дозволяючи курцеві за бажанням активувати курильну систему під час куріння. Відомі електронагрівні курильні системи, як правило, включають в себе корпус для вміщення курильного виробу, нагрівальні елементи для утворення аерозолю, джерело живлення та необхідні електронні схеми. Ці схеми можуть бути активовані вручну або при вставлянні сигарети у корпус та можуть обмежувати роботу нагрівальних елементів заздалегідь визначеним проміжком часу. Однак деякі з відомих електронагрівних курильних систем мають недоліки. Бажано зменшення розмірів цих пристроїв та підвищення їх зручності для споживача, так щоб розмір був ближчим до розмірів сигарети, яку курять з жевріючого кінця, та пристрій можна було утримувати між пальцями споживача подібно до сигарети, яку курять з жевріючого кінця. Виходячи з цього, метою цього винаходу є створення вдосконаленої електронагрівної курильної системи. За першим аспектом цього винаходу створена електронагрівна курильна система, яка включає в себе додатковий блок, призначений для вміщення курильного виробу, який містить аерозолетвірний субстрат, причому додатковий блок включає в себе: щонайменше один нагрівальний елемент; апаратний інтерфейс, призначений для підключення до головного джерела живлення для подавання електричної енергії на щонайменше один нагрівальний елемент; додаткове джерело живлення, призначене для подавання електричної енергії на щонайменше один нагрівальний елемент; та додаткові схеми, призначені для керування подаванням електричної енергії від головного джерела живлення до щонайменше одного нагрівального елемента у режимі попереднього нагрівання, протягом якого температура аерозолетвірного субстрату зростає до робочої температури, та призначені для керування подаванням електричної енергії від додаткового джерела живлення на щонайменше один нагрівальний елемент у режимі куріння, протягом якого температура аерозолетвірного субстрату підтримується по суті на рівні робочої температури. Також створена електронагрівна курильна система, яка включає в себе додатковий блок, призначений для вміщення курильного виробу, який вміщує аерозолетвірний субстрат, причому додатковий блок включає в себе: щонайменше один нагрівальний елемент; апаратний інтерфейс, призначений для підключення до головного джерела живлення для подавання електричної енергії на щонайменше один нагрівальний елемент у режимі попереднього нагрівання для підвищення температури аерозолетвірного субстрату до робочої температури; додаткове джерело живлення, призначене для подавання електричної енергії на щонайменше один нагрівальний елемент у режимі куріння для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури; та додаткові схеми. Додатковий блок призначений для вміщення курильного виробу та утримування споживачем під час куріння. Джерело живлення у додатковому блоці підтримує температуру аерозолетвірного субстрату під час куріння. Додатковий блок підключають до головного джерела живлення. Головне джерело живлення застосовують для нагрівання аерозолетвірного субстрату до робочої температури перед початком куріння. Це головне джерело живлення може формувати частину головного блоку, виконану окремо від додаткового блоку. Шляхом введення у конструкцію додаткового блоку додаткового джерела живлення та окремого зовнішнього головного джерела живлення (тобто шляхом розділення джерела живлення для курильної системи на головне джерело живлення та додаткове джерело живлення у додатковому блоці), розміри додаткового блоку можуть бути зменшені без збільшення часу, необхідного для попереднього нагрівання субстрату. За варіантом, якому віддається перевага, додатковий блок є лише незначно більшим, ніж курильний виріб. За варіантом, якому віддається перевага, додатковий блок має подібний розмір або є незначно більшим ніж сигарета, яку курять з жевріючого кінця. Таким чином, додатковий блок може утримуватися між пальцями споживача подібно до сигарети, яку курять з жевріючого кінця. За варіантом, якому віддається перевага, додаткове джерело живлення призначене для заряджання від головного джерела живлення у режимі заряджання, так що додаткове джерело живлення має достатній заряд для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури у режимі куріння. За варіантом, якому віддається ще більша перевага, додаткові схеми крім того призначені для керування зарядженням додаткового джерела живлення від головного джерела живлення у режимі заряджання. 1 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 За варіантом, якому віддається перевага, подавання електричної енергії від головного джерела живлення на щонайменше один нагрівальний елемент у режимі попереднього нагрівання керується додатковими схемами у додатковому блоці. За варіантом, якому віддається перевага, подавання електричної енергії у режимі заряджання від головного джерела живлення для зарядження додаткового джерела живлення керується додатковими схемами у додатковому блоці. Апаратний інтерфейс, призначений для підключення до головного джерела живлення, уможливлює подавання електричної енергії від головного джерела живлення на додаткове джерело живлення у режимі попереднього нагрівання та факультативно у режимі заряджання. Для цього підключення може являти собою дротову лінію звя'зку, таке як універсальна послідовна шина (USB) або коаксіальний кабель. Лінії звя'зку USB віддається перевага, оскільки лінія звя'зку USB забезпечує двоспрямований звя'зок, а також являє собою лінію живлення (як правило, 5 В). Апаратний інтерфейс може альтернативно або додатково забезпечувати інші функціональні можливості та характерні властивості курильної системи. Для цього підключення може являти собою дротову лінію звя'зку (таку як лінія звя'зку USB) або бездротову лінію звя'зку (таку як лінія звя'зку через Bluetooth). За варіантом, якому віддається перевага, апаратний інтерфейс забезпечує двоспрямований звя'зок між додатковим блоком та інтелектуальним пристроєм або головним компю'тером, який має власні обчислювальні можливості та здатен функціонувати як головне джерело живлення. Це може уможливлювати пересилання даних з інтелектуального пристрою або головного компю'тера у додатковий блок та пересилання даних з додаткового блоку у інтелектуальний пристрій або головний компю'тер. За варіантом, якому віддається перевага, лінія звя'зку працює за одним зі стандартів інтерфейсу. Стандарт інтерфейсу являє собою стандарт, який описує один або декілька з параметрів функціонування, таких як параметри перетворення кодів, розподілення ліній, або відповідність протоколові, або описує фізичні властивості, такі як електричні, механічні або оптичні властивості, необхідні для уможливлення обміну інформацією між двома або декількома системами, одиницями або частинами обладнання. Приклади прийнятних стандартів інтерфейсу для лінії звя'зку включають, однак не обмежуючи, сімейство стандартів Recommended Standard 232 (RS-232); USB; Bluetooth; FireWire (марка, яка належить фірмі Apple, Inc для її інтерфейсу IEEE 1394), IrDA (Infrared Data Association – стандарт звя'зку для невеликих відстаней обміну даними із застосуванням інфрачервоного світла); Zigbee (специфікація на основі стандарту IEEE 802.15.4 для бездротових персональних мереж) та інші стандарти Wi-Fi. За варіантом, якому віддається перевага, вказані додаткові схеми є програмовуваними. Додаткові схеми можуть бути програмовуваними так, що додатковий блок може бути персоналізований у відповідності з індивідуальними характеристиками куріння споживача. Наприклад, додатковий блок може бути персоналізований з регулюванням подавання електричної енергії на щонайменше один нагрівальний елемент у режимі куріння на підставі користування конкретним споживачем додатковим блоком конкретного курильного виробу, вставленого у додатковому блоці, або того й іншого. Головне джерело живлення може бути розташованим у зовнішньому інтелектуальному пристрої або хості, такому як компю'тер. Вказаний хост може являти собою персональний компю'тер. Персональний компю'тер може являти собою настільний компю'тер. Персональний компю'тер може являти собою переносний компю'тер або ноутбук. Персональний компю'тер може являти собою планшетний компю'тер, такий як кишеньковий персональний компю'тер (Personal Digital Assistant, PDA), персональний інформаційний пристрій (Personal Information ® Device, PID), портативний медіа-плеєр (Portable Media Player, PMP, такий як iPod фирми Apple, Inc), або портативний відеоплеєр (Portable Video Player, PVP). Головний компю'тер може являти собою мобільний стільниковий телефон. Крім того, зовнішній головний компю'тер може бути підключений до Ентернет. Тобто за варіантом, якому віддається перевага, хост, такий як компю'тер, може бути підключений до одного або декількох Ентернет-сайтів для передавання даних, приймання даних або як передавання, так і приймання даних. Це уможливлює запровадження розширених функціональних можливостей з Ентернет через цей компю'тер, у той же час зберігаючи електричні апаратні засоби, які входять до складу згаданої системи, відносно простими. У цьому описі та у контексті цього винаходу термін Е"нтернет” застосований у розумінні всесвітніх загальнодоступних груп повя'заних між собою компю'терних мереж, у яких дані передаються із застосуванням стандартного Ентернет-Протоколу (Internet Protocol, IP). Вони включають в себе мережу В"сесвітня павутина," або всесвітню мережу звя'зку Ентернет 2 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 (World Wide Web, www), однак включають в себе також інші локальні, академічні, бізнесові, урядові та інші мережі, які не входять до складу World Wide Web. Головне джерело живлення просто може являти собою зовнішнє джерело живлення, таке як джерело живлення загального користування (також відоме як мережа живлення, місцеве живлення, домашнє живлення, настінна розетка живлення або електрична мережа). Енакше кажучи, апаратний інтерфейс на додатковому блоці може бути призначений для підключення до настінної розетки. Головне джерело живлення може являти собою джерело живлення транспортного засобу, наприклад, у автомобілі. Енакше кажучи, апаратний інтерфейс на додатковому блоці може бути пристосований для підключення до розетки підзарядження у транспортному засобі. За варіантом здійснення, якому віддається перевага, електронагрівна курильна система крім того включає в себе головний блок, який включає в себе головне джерело живлення та головні схеми. У цьому варіанті здійснення шляхом введення головного джерела живлення у головний блок та додаткового джерела живлення у додатковий блок (тобто шляхом розділення джерела живлення між головним та додатковим блоками), розміри додаткового блоку можуть бути зменшені без збільшення часу, необхідного для попереднього нагрівання субстрату. Крім того у деяких варіантах здійснення усі елементи, необхідні для куріння, можуть бути вміщені у єдиний блок, який має розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця. За варіантом здійснення винaходу, який включає в себе головний блок, апаратний інтерфейс на додатковому блоці може бути призначений для підключення тільки до головного блоку, або до головного блоку та іншого зовнішнього блоку. За варіантом здійснення, якому віддається перевага та який включає в себе головний блок, подавання електричної енергії від головного джерела живлення в головному блоці на щонайменше один нагрівальний елемент у режимі попереднього нагрівання керується або частково керується головними схемами у головному блоці. Альтернативно подавання електричної енергії від головного джерела живлення в головному блоці на щонайменше один нагрівальний елемент у режимі попереднього нагрівання може повністю керуватися додатковим блоком. За варіантом, якому віддається перевага, подавання електричної енергії від головного джерела живлення в головному блоці для зарядження додаткового джерела живлення керується додатковими схемами у додатковому блоці. Альтернативно подавання електричної енергії від головного джерела живлення в головному блоці для зарядження додаткового джерела живлення може керуватися додатковими схемами у додатковому блоці. Усі функції можуть керуватися або додатковим блоком, або головним блоком, або обома блоками у поєднанні. В одному з варіантів здійснення головний блок включає в себе апаратний інтерфейс підключення до зовнішнього джерела живлення, призначений для подавання електричної енергії на головне джерело живлення. Цей апаратний інтерфейс у головному блоці може уможливлювати подавання енергії від зовнішнього джерела живлення на головне джерело живлення у режимі попереднього нагрівання, у режимі заряджання, у режимі куріння, коли курильна система у неробочому стані або у будь-якій комбінації цих режимів. Для цього підключення може являти собою дротову лінію звя'зку, таку як лінія звя'зку USB або коаксіальний кабель. Апаратний інтерфейс у головному блоці може альтернативно або додатково забезпечувати інші функціональні можливості та характерні властивості курильної системи. Для цього підключення може являти собою дротову лінію звя'зку (таку як лінія звя'зку USB) або бездротову лінію звя'зку (таку як лінія звя'зку через Bluetooth). За варіантом, якому віддається перевага, цей апаратний інтерфейс забезпечує двоспрямований звя'зок між головним блоком та інтелектуальним пристроєм або головним компю'тером. Властивості, описані вище стосовно апаратного інтерфейсу у додатковому блоці, також стосуються апаратного інтерфейсу у головному блоці. Зовнішнє джерело живлення може бути розташованим у зовнішньому інтелектуальному пристрої або хості, такому як компю'тер. Як вже зазначено, цей компю'тер може бути підключений до Ентернет, а апаратний інтерфейс у головному блоці може уможливлювати завантаження даних з Ентернет через хості та передавання даних на головний компю'тер. Зовнішнє джерело живлення може просто являти собою джерело живлення, таке як джерело живлення загального користування. За варіантом, якому віддається перевага, головні схеми є програмовуваними. Якщо головний блок живлення призначений для заряджання від зовнішнього джерела, то за варіантом, якому віддається перевага, головні схеми здійснюють керування зарядженням головного джерела живлення. Якщо ж головний блок включає в себе апаратний інтерфейс для 3 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 підключення до зовнішнього хосту, то за варіантом, якому віддається перевага, головні схеми контролюють звя'зок між головним блоком та зовнішнім хостом. У одному з варіантів здійснення, який включає в себе головний блок, електронагрівна курильна система включає в себе один і тільки один додатковий блок. Такому варіантові здійснення віддається перевага тому, що він призначений для єдиного споживача. За варіантом здійснення, якому віддається перевага, головний блок включає в себе засіб зберігання для одного додаткового блоку з утворенням єдиного компактного блоку. За варіантом, якому віддається перевага, цей єдиний компактний блок є легко переносним для споживача. У альтернативному варіанті здійснення, який включає в себе головний блок, електронагрівна курильна система включає в себе два і тільки два додаткові блоки. Такому варіантові здійснення віддається перевага, тому що він призначений для спільного використання двома споживачами. За варіантом здійснення, якому віддається перевага, головний блок включає в себе засіб зберігання для двох додаткових блоків з утворенням єдиного компактного блоку. За варіантом, якому віддається перевага, головний блок включає в себе перший модуль, призначений для вміщення першого додаткового блоку, та другий модуль, – для вміщення другого додаткового блоку. Кожний модуль може виконувати деякі або усі функції головного блоку. У одному з альтернативних варіантів здійснення, який включає в себе головний блок, електронагрівна курильна система включає в себе більше ніж два додаткові блоки. Такому варіантові здійснення віддається перевага, тому що він призначений для спільного використання множиною споживачів. У одному з варіантів здійснення головний блок включає в себе засіб зберігання для множини додаткових блоків. В іншому варіанті здійснення головний блок включає в себе множину приймальних вузлів, призначених для встановлення відповідних додаткових блоків для підключення у режимі попереднього нагрівання та факультативно у режимі заряджання. Коли електронагрівна курильна система включає в себе два або більше додаткових блоків, головний блок може включати в себе множину модулів, які можна зє'днувати один з одним, причому кожний модуль включає в себе приймальний вузол для встановлення відповідного додаткового блоку. Це уможливлює двом або декільком споживачам утворювати єдиний головний блок, який включає в себе мережу або суцільний ряд з модулів. За варіантом, якому віддається перевага, цей головний блок включає в себе засіб зберігання для одного або декількох додаткових блоків. Цьому варіантові віддається перевага, оскільки головний блок та додатковий блок у неробочому стані можуть утворювати єдину компактну систему, яку можна легко переносити. Ця єдина компактна система може мати розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця. У одному з варіантів здійснення кожний додатковий блок прикріплений збоку до головного блоку з можливістю знімання. У іншому варіанті здійснення кожний додатковий блок призначений для встановлення у відповідне приймальне гніздо головного блоку. Додаткові блоки можуть бути призначені для зберігання у засобі зберігання, коли курильний виріб вставлений у додатковий блок. Альтернативно додаткові блоки можуть бути призначені для зберігання у засобі зберігання, коли курильний виріб не вставлений у додатковий блок. Ці засоби зберігання можуть також забезпечувати елементи для підключення головного блоку та додаткового блоку у режимі попереднього нагрівання та для зарядження додаткового джерела живлення. За варіантом, якому віддається перевага, згаданий головний блок включає в себе засіб зберігання для щонайменше одного курильного виробу. Цей засіб зберігання може включати в себе простір для зберігання використаних курильних виробів, невикористаних курильних виробів або тих та інших. Цьому варіантові віддається перевага, оскільки головний блок та додатковий блок разом надають усі елементи, необхідні у режимі куріння. У одному з варіантів здійснення, у якому є один або декілька додаткових блоків, призначених для зберігання у засобі зберігання, в якому головний блок має простір для зберігання щонайменше одного курильного виробу, усі елементи, необхідні для куріння, можуть бути вміщені у єдиному компактному блоці. Ця єдина компактна система може мати розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця. Додатково або альтернативно додатковий блок може бути призначений для зберігання курильного виробу у неробочому стані. Для уникнення сумнівів, термін з"асіб зберігання” вжитий у цьому описі для визначення простору та конструктивних елементів для зберігання одного або декілька додаткових блоків, простору та конструктивних елементів для зберігання одного або декілька курильних виробів або простору та конструктивних елементів для зберігання як додаткових блоків, так і курильних виробів. За варіантом, якому віддається перевага, головний блок включає в себе основну частину та кришкову частину, зє'днану з основною частиною. Кришкова частина може бути зє'днана з 4 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 основною частиною із застосуванням будь-якого прийнятного зє'днання. Наприклад, кришкова частина може бути зє'днана з основною частиною із застосуванням шарніра. Альтернативно кришкова частина може являти собою ковзну кришкову частину. Наприклад, головний блок може включати в себе пенал та ковзну частину, виконану з можливістю ковзання відносно пенала. Альтернативно кришкова частина може мати зє'днання із застосуванням тертя з основною частиною. Альтернативно кришкова частина може мати зє'днання із застосуванням гвинта з основною частиною. За цим варіантом здійснення, якому віддається перевага, основна частина головного блоку має простір для зберігання множини курильних виробів та простір для зберігання щонайменше одного додаткового блоку. У цьому випадку кришкова частина може бути призначена для закривання на основній частині, коли додатковий блок розташований в основній частині. За варіантом, якому віддається ще більша перевага, кришкова частина може бути призначена для закривання на основній частині, коли додатковий блок розташований в основній частині, а курильний виріб вставлений у додатковий блок. У варіанті здійснення, якому віддається перевага, коли курильні вироби та додатковий блок розташовані в основній частині, а кришкова частина закрита, курильна система має розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця. Головний блок може включати в себе дисплей (наприклад, цифровий дисплей), який надає інформацію споживачеві. Наприклад, дисплей може показувати ступінь використання курильного виробу, споживання енергії або іншу інформацію. За варіантом, якому віддається перевага, подавання електричної енергії від додаткового джерела живлення на щонайменше один нагрівальний елемент у режимі куріння керується додатковими схемами. Додаткові схеми можуть контролювати час перебування у режимі куріння. Додатковий блок може включати в себе дисплей (наприклад, цифровий дисплей), який надає інформацію споживачеві. Наприклад, дисплей може показувати витрачений час, кількість виконаних затяжок, кількість затяжок, які залишилися, або іншу інформацію. За варіантом, якому віддається перевага, додаткові схеми призначені для подавання вихідного сигналу, коли витрачений час дорівнює заздалегідь визначеному проміжку часу. Альтернативно або додатково додаткові схеми можуть контролювати час, який пройшов між затяжками у режимі куріння, та подавати вихідний сигнал, коли витрачений час дорівнює заздалегідь визначеному проміжку часу, коротшому ніж заздалегідь визначений проміжок часу для режиму куріння. Крім того, у режимі куріння додаткові схеми можуть контролювати кількість затяжок, виконаних споживачем. За варіантом, якому віддається перевага, додаткові схеми призначені для подавання вихідного сигналу, коли кількість виконаних затяжок дорівнює заздалегідь визначеній кількості затяжок. Таким чином, існують три можливі режими роботи. У першому режимі режим куріння має заздалегідь визначену максимальну тривалість. У другому режимі режим куріння має заздалегідь визначену максимальну кількість затяжок. У третьому режимі режим куріння має заздалегідь визначену максимальний проміжок часу між затяжками. Як вже зазначено, за варіантом, якому віддається перевага, додатковий блок має діаметр лише незначно більший, ніж діаметр курильного виробу. Також довжина додаткового блоку може бути подібною довжині сигарети, яку курять з жевріючого кінця (наприклад, сигарети довжиною від приблизно 70 мм до приблизно 128 мм), або ж додатковий блок може бути довшим або коротшим. Це уможливлено тим, що додаткове джерело живлення не повинно підвищувати температуру аерозолетвірного субстрату до робочої температури, а лише підтримувати робочу температуру. Таким чином, додаткове джерело живлення може бути відносно невеликим. В одному з варіантів здійснення застосований курильний виріб має діаметр та довжину менші, ніж стандартна сигарета, яку курять з жевріючого кінця (наприклад, сигарета діаметром приблизно 7,9 мм та довжиною приблизно 85 мм), що уможливлює виконання додаткового блоку розміром, подібним до сигарети, яку курять з жевріючого кінця. Це надає можливість споживачеві утримувати додатковий блок між пальцями подібно до сигарети, яку курять з жевріючого кінця. За варіантом, якому віддається перевага, додатковий блок виконаний ізольованим. Це зменшує втрати тепла з додаткового блоку та уможливлює підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури на протязі потрібного проміжку часу. Додатковий блок може включати в себе основну частину, призначену для вставляння курильного виробу, та ковпачок, призначений для закривання курильного виробу або закривання основної частини. За варіантом, якому віддається перевага, аерозолетвірний субстрат включає в себе тютюновмісний матеріал, який містить леткі смако-ароматичні сполуки, які вивільнюються з субстрату при нагріванні. Альтернативно аерозолетвірний субстрат може включати в себе 5 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 нетютюновий матеріал, такий як застосований у пристроях, описаних у EP-A-1 750 788 та EP-A1 439 876. За варіантом, якому віддається перевага, аерозолетвірний субстрат додатково включає в себе аерозолеутворювач. Прикладами прийнятних аерозолеутворювачів є гліцерин та пропіленгліколь. Енші приклади потенціально прийнятних аерозолеутворювачів описані у EPA-0 277 519 та US-A-5,396,911. Аерозолетвірний субстрат може являти собою твердий субстрат. Цей твердий субстрат може включати в себе, наприклад, один або декілька з таких елементів: порошок, гранули, кульки, шматочки, тонкі трубки, стрічки або листи, які містять одне або декілька з такого: листя трав, тютюнове листя, фрагменти тютюнових жилок, відновлений тютюн, гомогенізований тютюн, екструдований тютюн та розпушений тютюн. Факультативно твердий субстрат може містити інші тютюнові або нетютюнові леткі смако-ароматичні сполуки, які вивільнюються з субстрату при нагріванні. Факультативно твердий субстрат може бути нанесений на термостійкий носій або введений у його масу. Цей носій може мати форму порошку, гранул, кульок, шматочків, тонких трубок, стрічок або листів. Альтернативно носій може являти собою трубчастий носій, який має тонкий шар твердого субстрату, нанесений на його внутрішню поверхню, як описано у US-A-5,505,214, US-A-5,591,368 та US-A-5,388,594, або на його зовнішню поверхню, або як на внутрішню, так і зовнішню поверхні. Такий трубчастий носій може бути виготовлений, наприклад, з паперу або папероподібного матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритими чарунками, перфорованої металевої фольги або будь-якої іншої термостійкої полімерної матриці. Твердий субстрат може бути нанесений на поверхню носія у формі, наприклад, листа, піни, гелю або суспензії. Твердий субстрат може бути нанесений на всю поверхню носія, або альтернативно може бути нанесений за певною схемою для забезпечення неоднорідного розподілення ароматизатора під час використання. Альтернативно носій може являти собою неткане полотно або пучок волокон, у які введені тютюнові компоненти, такі як компоненти, описані у EP-A-0 857 431. Це неткане полотно або пучок волокон можуть включати в себе, наприклад, вуглецеві волокна, природні целюлозні волокна або волокна з похідних целюлози. Аерозолетвірний субстрат може являти собою рідкий субстрат, а курильний виріб може включати в себе засоби для утримування цього рідкого субстрату. Аерозолетвірний субстрат альтернативно може являти собою субстрат будь-якого іншого виду, наприклад, газоподібний субстрат, або будь-яку комбінацію субстратів різних видів. За іншим аспектом цього винаходу передбачений головний блок для електронагрівної курильної системи за першим аспектом цього винаходу, причому цей головний блок включає в себе головне джерело живлення та головні схеми. За іншим аспектом цього винаходу запропонований спосіб застосування електронагрівної курильної системи, яка включає в себе додатковий блок, призначений для вміщення курильного виробу, який вміщує аерозолетвірний субстрат, причому додатковий блок включає в себе щонайменше один нагрівальний елемент, апаратний інтерфейс, призначений для підключення до головного джерела живлення, додаткове джерело живлення та додаткові схеми, який включає такі операції: у режимі попереднього нагрівання – підключення щонайменше одного нагрівального елемента до головного джерела живлення через апаратний інтерфейс так, щоб головне джерело живлення подавало електричну енергію на щонайменше один нагрівальний елемент для підвищення температури аерозолетвірного субстрату до робочої температури; та у режимі куріння – підключення щонайменше одного нагрівального елемента до додаткового джерела живлення так, щоб додаткове джерело живлення подавало електричну енергію на щонайменше один нагрівальний елемент для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури. Спосіб може також включати таку операцію: у режимі заряджання – заряджання додаткового джерела живлення від головного джерела живлення, так щоб додаткове джерело живлення мало достатній заряд для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури у режимі куріння. Характерні властивості, зазначені стосовно одного аспекту винаходу, можуть також бути застосовними до іншого аспекту винаходу. Цей винахід нижче буде описаний лише у вигляді прикладу з посиланнями на прикладені фігури, на яких: На Фіг. 1a, Фіг. 1b та Фіг. 1c показані три приклади першого варіанта здійснення цього винаходу; На Фіг. 2a та Фіг. 2b показані два інші види другого варіанта здійснення цього винаходу; На Фіг. 3a та Фіг. 3b показані два приклади третього варіанта здійснення цього винаходу; 6 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 4a, Фіг. 4b та Фіг. 4c показані два варіанта здійснення курильної системи за цим винаходом у порівнянні з пачкою сигарет, які курять з жевріючого кінця; та На Фіг. 5 показаний графік потужності за часом під час роботи курильної системи за варіантом здійснення, якому віддається перевага. В цілому цей винахід не вимагає наявності головного блоку. У такому випадку додатковий блок може являти собою автономний блок, призначений для підключення до існуючого зовнішнього джерела живлення. Однак, як зазначено вище, в одному з варіантів здійснення електронагрівна курильна система за цим винаходом включає в себе один головний блок та один або декілька додаткових блоків, призначених для вставляння курильного виробу. Головний блок включає в себе головне джерело живлення та головні схеми. Додатковий блок включає в себе додаткове джерело живлення, додаткові схеми, та щонайменше один нагрівальний елемент. Головне джерело живлення у головному блоці може бути застосоване для заряджання додаткового джерела живлення у додатковому блоці (у режимі заряджання), та для початкового нагрівання аерозолетвірного субстрату курильного виробу (у режимі попереднього нагрівання). Коли температура аерозолетвірного субстрату піднята до робочої температури, додаткове джерело живлення у додатковому блоці застосовують для підтримування температури цього субстрату під час куріння (у режимі куріння). Потрібна робоча температура залежить від конкретного аерозолетвірного субстрату, вміщеного у курильному виробі. Керування робочою температурою здійснюють залежно від головного джерела живлення, кількості та типу нагрівальних елементів і конструкції додаткового блоку. Шляхом розділення джерела живлення між головним блоком та додатковим блоком розмір додаткового блоку може бути зменшений так, що він є лише незначно більшим, ніж курильний виріб. Крім того, у деяких варіантах здійснення усі елементи, необхідні для куріння, можуть бути вміщені у єдиний блок, який має розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця. Нижче описані різні варіанти здійснення, причому характерні властивості, описані стосовно будь-якого варіанта здійснення, еквівалентно можуть бути застосовними у будь-якому з інших варіантів здійснення. На кожній з Фіг. 1a, Фіг. 1b та Фіг. 1c показаний приклад першого варіанта здійснення цього винаходу; На Фіг. 1a та Фіг. 1b головний блок показаний у вигляді коробки з відкидною кришкою ф"ліптоп," розмір та форма якої подібні до стандартної пачки сигарет, які курять з жевріючого кінця. Енші конфігурації пачки розглянуті нижче з посиленнями на Фіг. 4a. Е хоча це не показано явно, головний блок може мати інший прийнятний розмір. На Фіг. 1a курильна система 101 включає в себе головний блок 103 та додатковий блок у вигляді тримача 105. Головний блок 103 має форму коробки з відкидною кришкою з основною частиною 103a та кришковою частиною 103b, зє'днаних шарніром 103c. Кришкова частина 103b на Фіг. 1a зображена відкритою. Шарнір 103c розташований вздовж довгої крайки верху основної частини 103a. Тримач 105 може зберігатися в основній частині 103a головного блоку 103 (як зображено на Фіг. 1a) вставленим у приймальний вузол. На Фіг. 1a приймальний вузол для тримача 105 розташований з одного з боків основної частини 103a, однак приймальний вузол еквівалентно може бути розташований з протилежного боку основної частини 103a або у центрі основної частини 103a. У варіанті здійснення, зображеному на Фіг. 1a, коли тримач 105 знаходиться у головному блоці 103, верхня частина тримача 105 виступає вище верхньої поверхні основної частини 103a. Незважаючи на це, кришкова частина 103b може закриватися на основній частині 103a, коли тримач 105 знаходиться у головному блоці 103, включаючи положення, коли курильний виріб вставлений у тримач 105. Альтернативно верхня частина тримача 105 може бути розташована по суті врівень з верхньою поверхнею основної частини 103a. Головний блок 103 також має простір для зберігання курильних виробів 107, розташований у цьому випадку з одного боку приймального вузла тримача. Зрозуміло, що наступний курильний виріб також може зберігатися у тримачі 105. Е хоча це не показано явно, приймальний вузол для тримача 105 може бути розташований з одного боку основної частини 103a, а простір для зберігання курильних виробів 107 з протилежного боку відносно тримача 105. Якщо ж приймальний вузол для тримача 105 розташований ближче до центра основної частини 103a, то простір для зберігання курильних виробів 107 може бути розташований з одного або обох боків цього приймального вузла. Додатково в основній частині 103a головного блоку 103, зображеного на Фіг. 1a, розташований апаратний інтерфейс 109 для вставляння рознімача USB (не показаний). Лінія звя'зку USB може бути застосована для заряджання джерела живлення в головному блоці, для перевірки функціональних можливостей або для інших потреб, якщо необхідна лінія звя'зку з компю'тером. Такий апаратний інтерфейс USB або на практиці будь-який інший прийнятний апаратний інтерфейс може бути застосований у будь-якому з описаних варіантів здійснення. 7 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 Додатково або альтернативно апаратний інтерфейс USB або будь-який інший прийнятний апаратний інтерфейс може бути застосований у тримачі, хоча це не зображено на Фіг. 1a. Лінія звя'зку USB докладніше розглянута нижче. На Фіг. 1b курильна система 101’ включає в себе головний блок 103’ та додатковий блок у вигляді тримача 105." Як і на Фіг. 1a, головний блок 103’ має форму коробки з відкидною кришкою з основною частиною 103a’ та кришковою частиною 103b," зє'днаних шарніром 103c." Однак на Фіг. 1b шарнір розташований вздовж короткої крайки верху основної частини 103a." Кришкова частина 103b’ на Фіг. 1b зображена відкритою. Тримач 105’ може зберігатися в основній частині 103a’ головного блоку 103’ (як зображено на Фіг. 1b) вставленим у приймальний вузол. На Фіг. 1b приймальний вузол для тримача 105’ розташований спереду основної частини 103a," тобто якнайдалі від шарніра 103c," однак приймальний вузол еквівалентно може бути розташований ззаду основної частини 103a," тобто якнайближче від шарніра 103c," або у центрі основної частини 103a. У варіанті здійснення, зображеному на Фіг. 1b, коли тримач 105’ знаходиться у головному блоці 103," верхня частина тримача 105’ може бути розташована по суті врівень з верхньою поверхнею основної частини 103a." Кришкова частина 103b’ може закриватися на основній частині 103a," включаючи положення, коли курильний виріб вставлений у тримач 105." Альтернативно верхня частина тримача 105’ може виступати вище верхньої поверхні основної частини 103a. Головний блок 103’ також має простір для зберігання курильних виробів 107, розташований у цьому випадку ззаду основної частини 103a," тобто ближче до шарніра 103c." Зрозуміло, що наступний курильний виріб також може зберігатися у тримачі. Якщо ж приймальний вузол 105’ розташований позаду основної частини 103a," то простір для зберігання курильних виробів 107’ може бути розташований з протилежного боку відносно тримача 105," тобто спереду основної частини 103a." Якщо ж приймальний вузол для тримача 105’ розташований ближче до центра основної частини 103a," то простір для зберігання курильних виробів 107’ може бути розташований з одного або обох боків основної частини 103a." На Фіг. 1c курильна система 101’’ включає в себе головний блок 103’’ та додатковий блок у вигляді тримача 105’’. Тримач 105’’ може зберігатися в головному блоці 103’’ (як зображено на Фіг. 1c) встановленим у приймальний вузол. На Фіг. 1c приймальний вузол для тримача 105’’ розташований з одного з боків основної частини 103a’’, однак приймальний вузол еквівалентно може бути розташований з протилежного боку основної частини 103a’’ або у центрі основної частини 103a’’. Головний блок 103’’ та тримач 105’’ разом утворюють єдиний компактний блок. У варіанті здійснення, зображеному на Фіг. 1c, коли тримач 105’’ знаходиться у головному блоці 103’’, верхня частина тримача 105’’ виступає вище верхньої поверхні основної частини 103’’. Альтернативно верхня частина тримача 105’’ може бути розташована по суті врівень з верхньою поверхнею основної частини 103’’. У варіанті здійснення зображеному на Фіг. 1c, головний блок 103’’ не має будь-якого простору для зберігання курильних виробів, хоча один курильний виріб може зберігатися у тримачі 105’’. Однак може бути передбачений додатковий простір для зберігання курильних виробів. Додатково, як на Фіг. 1a, в головному блоці 103’’ розташований апаратний інтерфейс 109’’ для вставляння рознімача USB (не показаний). У варіантах здійснення, зображених на Фіг. 1a, Фіг. 1b та Фіг. 1c, курильна система включає в себе головний блок та один окремий тримач. Така курильна система призначена для одного споживача. Тримач може зберігатися в головному блоці. Курильний виріб може бути вставлений у тримач, коли тримач розташований у головному блоці або коли тримач відокремлений від головного блоку. Коли тримач зє'днаний з головним блоком, головне джерело живлення може бути зє'днаним з нагрівальними елементами для нагрівання субстрату у режимі попереднього нагрівання. Додатково головний блок може забезпечувати простір для зберігання курильних виробів. Простір для зберігання курильних виробів може мати розмір, достатній для зберігання від 1 курильного виробу до 20 курильних виробів у будь-якій прийнятній конфігурації. Головний блок та тримач разом утворюють компактну курильну систему, яку споживач може легко переносити. Різні характерні властивості, зображені на Фіг. 1a, Фіг. 1b та Фіг. 1c, є взаємозамінними. На Фіг. 2a та Фіг. 2b зображені альтернативні види другого варіанта здійснення курильної системи за цим винаходом. Зображена на Фіг. 2a та Фіг. 2b курильна система 201 включає в себе головний блок 203, який має основну частину 203a, призначений для відокремлення приймальний вузол 203b, та два додаткові блоки у вигляді тримачів 205a та 205b. Кожний тримач 205a, 205b може зберігатися в головному блоці 203. У варіанті здійснення, зображеному на Фіг. 2a та Фіг. 2b, перший тримач 205a може бути встановлений у приймальний вузол, виконаний як єдине ціле з основною частиною 203a головного блоку 203. Другий тримач 205b може бути встановлений у приймальний вузол 203b, виконаний окремо від основної частини 8 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 203a головного блоку 203, однак з можливістю прикріплення з одного боку до основної частини 203a через апаратний інтерфейс 209. Зрозуміло, що можливі й альтернативні варіанти зє'днання між приймальним вузлом 203b та основною частиною 203a головного блоку 203. Приймальний вузол на основній частині 203a має заглиблення 211a, призначене для взаємодії з виступом 213a на тримачі 205a для фіксації тримача 205a у приймальному вузлі 203. Аналогічно тримач 205b має виступ 213b для взаємодії з заглибленням 211b у приймальному вузлі 203b, виконаному окремо від основної частини 203a головного блоку 203. Додатково може бути передбачений механізм для фіксації курильного виробу у тримачі. На Фіг. 2a тримачі 205a та 205b зображені встановленими у їх відповідних приймальних вузлах, а приймальний вузол 203b зображений окремо від основної частини 203a головного блоку 203. На Фіг. 2b тримачі 205a та 205b зображені окремо від їх відповідних приймальних вузлів, та під час користування – з курильним виробом 207. У варіанті здійснення, зображеному на Фіг. 2a та Фіг. 2b, курильна система включає в себе головний блок та два окремі тримачі. Така курильна система призначена для спільного користування двома споживачами. Альтернативно ця курильна система може бути застосованою одним споживачем. У цьому випадку один з тримачів є запасним. Тримач 205a може зберігатися безпосередньо в основній частині 203a головного блоку. Тримач 205b може зберігатися у приймальному вузлі 203b, призначеному для прикріплення до основної частині 203a головного блоку 203. Тримачі та головний блок разом утворюють компактну курильну систему. Курильний виріб може бути вставлений у кожний тримач, коли цей тримач розташований у головному блоці або коли тримач виконаний окремо від головного блоку. Додатково головний блок може забезпечувати простір для зберігання курильних виробів, хоча це не зображено на Фіг. 2a або Фіг. 2b. На кожному з Фіг. 3a та Фіг. 3b зображений приклад третього варіанта здійснення цього винаходу. На Фіг. 3a курильна система 301 включає в себе головний блок 303 та множину додаткових блоків у вигляді тримачів 305. На Фіг. 3a три тримачі 305i, 305ii та 305iii зображені зє'днаними з головним блоком 303, а один тримач 305iv зображений окремо від головного блоку 303. На Фіг. 3a головний блок 303 забезпечує приймальні вузли для чотирьох тримачів 305, однак може бути передбачена будь-яка кількість приймальних вузлів. Наприклад, можуть бути до 40 приймальних вузлів або 50 приймальних вузлів. У інших варіантах здійснення від 2 тримачів до 10 тримачів можуть бути встановлені в головний блок 303 для заряджання та попереднього нагрівання. Головний блок 303 забезпечує перший простір для зберігання 311, який може бути застосований для зберігання або курильних виробів (уживаних та не уживаних) або тримачів, або ж як курильних виробів, так і тримачів. Головний блок 303 також забезпечує другий простір для зберігання 313, який також може бути застосований для зберігання або курильних виробів (уживаних та не уживаних) або тримачів, або ж як курильних виробів, так і тримачів. На Фіг. 3a тримачі 305i та 305ii показані встановленими в головний блок 303. Кожний з них застосовують з курильним виробом 307, а джерело живлення в головному блоці застосовують для підзарядження джерела живлення у тримачі (режим заряджання) або для попереднього нагрівання субстрату курильного виробу (режим попереднього нагрівання). Тримач 305iii також показаний встановленим у головний блок 303, однак без курильного виробу. Підзарядження джерела живлення у тримачі 305iii здійснюють від джерела живлення в головному блоці 303 (режим заряджання). Тримач 305iii показаний окремо від головного блоку 303 та у застосуванні з курильним виробом. Джерело живлення у тримачі 305iv застосовують для підтримання робочої температури субстрату курильного виробу (під час перебування у режимі куріння). На Фіг. 3a головний блок 303 підключений до зовнішнього джерела живлення (не показане) через зє'днання 315. Зовнішнє джерело живлення може бути застосоване для підзарядження джерела живлення в головному блоці, для надавання живлення на тримачі та заряджання цих тримачів або у режимі попереднього нагрівання, або будь-якої їх комбінації. На Фіг. 3a кожний приймальний вузол у головному блоці 303 включає в себе свій власний апаратний інтерфейс 309. Він може включати в себе дисплей та перемикач для ініціювання режиму попереднього нагрівання, коли курильний виріб вставлений у тримач, встановлений у приймальному вузлі. На Фіг. 3b курильна система 301’ включає в себе модульний головний блок 303’ та множину додаткових блоків у вигляді тримачів 305." На Фіг. 3b зображені декілька конфігурацій. У першій конфігурації A"” головний блок 303’ включає в себе один модуль 304. Модуль 304 забезпечує приймальний вузол для одного тримача 305." У цій першій конфігурації A"” тримач 305’ зображений окремо від модуля 304 головного блоку 303’ та у застосуванні з курильним виробом. Джерело живлення у тримачі 305’ застосовують для підтримання робочої температури 9 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 субстрату курильного виробу під час перебування у режимі куріння. Модуль 304 включає в себе власний апаратний інтерфейс 309’ для свого приймального вузла та може також включати в себе простір для зберігання (не зображений). Головний блок 303’ підключений до зовнішнього джерела живлення (не зображене) через зє'днання 315." У другій конфігурації B"” головний блок 303’ включає в себе чотири модулі 304. Зрозуміло, що може бути передбачена будь-яка кількість модулів. Кожний модуль 304 також забезпечує приймальний вузол для одного тримача 305." У другій конфігурації ці чотири модулі зображені з'єднаними один з одним з утворенням г"нізда." У гніздоподібному утворенні кожний модуль може бути зє'днаний з 1, 2, 3, 4, 5 або 6 іншими модулями. Зє'днання між модулями 304 може являти собою магнітне зє'днання або будь-який інший прийнятний вид зє'днання. У другій конфігурації B"” три тримачі 305’ з курильними виробами 307 зображені встановленими у відповідних модулях 304, а головний блок 303’ призначений для підзарядження джерела живлення у кожному тримачі або для попереднього нагрівання субстрату курильного виробу. Як і у конфігурації A, кожний модуль 304 включає в себе власний апаратний інтерфейс 309’ для свого приймального вузла та може також включати в себе простір для зберігання (не зображений). Головний блок 303’ підключений до зовнішнього джерела живлення (не зображений) через зє'днання 315." Слід зазначити, що тільки одне підключення живлення потрібно для головного блоку 303," який надає живлення на усі модулі 304. У третій конфігурації C"” головний блок 303’ включає в себе чотири модулі 304. Зрозуміло, що також може бути передбачена будь-яка кількість модулів. Кожний модуль 304 також забезпечує приймальний вузол для одного тримача 305." У третій конфігурації ці чотири модулі зображені зє'днані один з одним з утворенням л"анцюга." У ланцюгодібному утворенні кожний модуль може бути зє'днаний тільки з 1 або 2 іншими модулями. Зє'днання між модулями 304 може являти собою магнітне зє'днання або будь-який інший прийнятний вид зє'днання. У третій конфігурації C"” три тримачі 305’ з курильними виробами 307 зображені встановленими у відповідних модулях 304, а головний блок 303’ призначений для підзарядження джерела живлення у кожному тримачі або для попереднього нагрівання субстрату курильного виробу. Як і у конфігураціях A"” та B"”, кожний модуль 304 включає в себе власний апаратний інтерфейс 309’ для свого приймального вузла та може також включати в себе простір для зберігання (не зображений). Головний блок 303’ підключений до зовнішнього джерела живлення (не зображене) через зє'днання 315." Слід зазначити, що тільки одне підключення живлення потрібно для головного блоку 303," який надає живлення на усі модулі 304. У варіанті здійснення, зображеному на Фіг. 3b, кожний споживач може мати свій власний тримач 305’ та модуль 304. Коли споживачі приєднуються до цієї групи, нові модулі додають до конфігурації. Коли споживачі залишають групу, модулі видаляють з конфігурації. У варіанті здійснення, показаному на Фіг. 3a та Фіг. 3b, курильна система включає в себе щонайменше один головний блок та множину тримачів. Така курильна система призначена для користування багатьма споживачами. На відміну від варіантів здійснення, зображених на Фіг. 1 та Фіг. 2, курильна система, зображена на Фіг. 3a, може не обовя'зково бути пересувною, а може бути стаціонарно встановлена у певному місці, доступному для множини споживачів. Кожний з варіантів здійснення, зображених на Фіг. 1-3, включає в себе щонайменше один головний блок та один або декілька додаткових блоків. Однак головний блок не обовя'зково повинен бути включений у курильну систему. У цьому випадку тримач призначений для підключення безпосередньо до зовнішнього джерела енергії, такого як мережа електричного живлення або головний компю'тер. Це може бути здійснено через дротову лінію звя'зку, таку як лінія звя'зку USB. Також можливо підключення до зарядного гнізда у транспортному засобі. У цьому випадку тримач включає в себе необхідні електронні схеми для керування зарядженням у режимі заряджання та нагріванням субстрату курильного виробу у режимі попереднього нагрівання. Далі описані різноманітні характерні властивості, спільні для усіх показаних варіантів здійснення. Джерело живлення в головному блоці може являти собою будь-яке прийнятне джерело живлення. Головний блок живлення може бути призначений для заряджання від зовнішнього джерела. Наприклад, джерело живлення головного блоку може являти собою акумуляторну батарею, таку як іонно-літієва, фосфатна іонно-літієва, марганцево-літієва, нікель-кадмієва або нікель-металогідридна батарея. Зовнішнє джерело може являти собою зовнішній компю'тер, призначений для підключення до головного блоку через лінію звя'зку, наприклад, лінія звя'зку USB. Зовнішнє джерело може являти собою мережу електричного живлення, призначену для підключення до головного блоку через штепсельну розетку. Допустима потужність джерела живлення головного блоку за варіантом, якому віддається перевага, становить від 3 Вт до 6 Вт. 10 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вимогами, які впливають на мінімальний розмір джерела живлення головного блоку, є енергія та час заряджання. Електронні схеми в головному блоці можуть включати в себе мікроконтролер, мікропроцесор, цифровий сигнальний процесор (d"igital signal processor," DSP), спеціалізовану інтегральну схему (a"pplication specific integrated circuit," ASIC) або будь-яку іншу програмовану цифрову або аналогову схему. Ці електронні схеми у головному блоці мають багато функцій, включаючи: заряджання джерела живлення головного блоку від зовнішнього джерела, заряджання додаткового джерела живлення у додатковому блоці, коли ним не користуються, а також керування нагрівальними елементами у додатковому блоці у режимі попереднього нагрівання. Електронні схеми також можуть бути призначені для здійснення звя'зку з хостом через дротову лінію звя'зку, наприклад, USB, або через бездротову лінію звя'зку, наприклад, Bluetooth, для забезпечення двоспрямованого передавання даних між хостом та головними і додатковими блоками. Звя'зок між додатковим блоком та головним блоком може бути більш зручним, якщо додатковий блок знаходиться у приймальному вузлі на головному блоці або якщо додатковий блок перебуває у засобі зберігання у головному блоці. Як вже зазначено, головний блок може включати в себе апаратний інтерфейс для зовнішнього підключення. За варіантом, якому віддається перевага, цей інтерфейс працює за одним зі стандартів інтерфейсу. Підключення може являти собою дротову лінію звя'зку, таку як лінія звя'зку USB, або бездротову лінію звя'зку, таку як Bluetooth. Дротова лінія звя'зку може включати в себе втягуваний кабель. Він може бути застосований для заряджання головного блоку живлення. Лінія звя'зку альтернативно або додатково може бути застосована для розширення функціональних можливостей. Наприклад, якщо головний блок підключений до зовнішнього компю'тера, робота системи може бути перевірена та споживач може отримувати рекомендації, коли потрібне технічне обслуговування, наприклад, коли потрібна заміна джерела живлення головного або додаткового блоку. Крім того, підключення до компю'тера може уможливлювати споживачеві замовлення додаткових курильних виробів, завантаження оновлень для будь-якого програмного забезпечення, встановлення індивідуальних переваг у споживанні для окремих споживачів та спільне користування інформацією. Крім того, можливе розширення можливостей, не обмежене зазначеними вище можливостями. Один або обидва головний та додатковий блоки можуть включати в себе цифровий дисплей. Джерело живлення у додатковому блоці подає достатньо енергії на нагрівальні елементи для підтримування робочої температури аерозолетвірного субстрату курильного виробу протягом заздалегідь визначеного проміжку часу або заздалегідь визначеної кількості затяжок у режимі куріння. Джерело живлення у додатковому блоці може являти собою акумуляторну батарею, конденсатор великої ємності, тепловидільний елемент або будь-яке інше прийнятне джерело живлення, яке може забезпечувати достатньо енергії для підтримування робочої температури субстрату протягом заздалегідь визначеного проміжку часу або заздалегідь визначеної кількості затяжок. У одному з варіантів здійснення джерело живлення додаткового блоку включає в себе множину літій-залізо-фосфатних елементів. У іншому варіанті здійснення джерело живлення додаткового блоку включає в себе літієву полімерну акумуляторну батарею. Заздалегідь визначений проміжок часу може становити від 5 хв до 20 хв. Заздалегідь визначена кількість затяжок може становити від 5 затяжок до 20 затяжок. Повна потужність джерела живлення додаткового блоку за варіантом, якому віддається перевага, становить від 1 Вт до 3 Вт. Вимогами, які впливають на мінімальний розмір джерела живлення додаткового блоку, є енергія для куріння, час заряджання та ресурс (тобто як часто джерело живлення необхідно замінювати). Як вже зазначено, додатковий блок може включати в себе інтерфейс для безпосереднього підключення до зовнішнього джерела. За варіантом, якому віддається перевага, цей інтерфейс працює за одним зі стандартів інтерфейсів. Підключення може являти собою дротову лінію звя'зку, таку як лінія звя'зку USB, або бездротову лінію звя'зку, таку як Bluetooth. Дротова лінія звя'зку може включати в себе втягуваний кабель. Він може бути застосований для заряджання додаткового джерела живлення. Це підключення альтернативно або додатково може бути застосоване для подавання живлення на додаткове джерело живлення у режимі попереднього нагрівання. Лінія звя'зку альтернативно або додатково може бути застосована для розширення функціональних можливостей. За варіантом, якому віддається перевага, це підключення уможливлює двоспрямований потік даних. Наприклад, якщо додатковий блок підключений до зовнішнього компю'тера, робота системи може бути перевірена та споживач може отримувати рекомендації, коли потрібне технічне обслуговування, наприклад, коли потрібна заміна джерела живлення додаткового блоку. Крім того, можливе розширення можливостей, не обмежене зазначеними вище можливостями. 11 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 Електронні схеми в додатковому блоці можуть включати в себе мікроконтролер, мікропроцесор, цифровий сигнальний процесор (DSP), спеціалізовану інтегральну схему (ASIC) або будь-яку іншу програмовану цифрову або аналогову схему. Електронні схеми додаткового блоку працюють спільно з електронними схемами головного блоку. Режим попереднього нагрівання може бути ініційований, коли виявлене підключення додаткового блоку до головного джерела живлення та курильний виріб виявлений у додатковому блоці. Це може бути виявлено додатковими схемами або головними схемами. Альтернативно споживач може вручну ініціювати попереднє нагрівання, наприклад, із застосуванням перемикача на головному або додатковому блоці або відкриванням головного блоку. У режимі попереднього нагрівання електронні схеми у додатковому блоці можуть підтримувати звя'зок з електронними схемами головного блоку для визначення, коли курильний виріб є готовим до куріння. У режимі куріння споживач може починати куріння та продовжувати куріння окремими затяжками. Електронні схеми у додатковому блоці здійснюють керування нагрівальними елементами для підтримування робочої температури аерозолетвірного субстрату або настільки близько до робочої температури, наскільки це можливо. Електронні схеми у додатковому блоці можуть бути призначені для відстежування кількості затяжок, виконаних споживачем, часу між затяжками та часу, протягом якого на нагрівальні елементи подавалося живлення. Коли ж або кількість затяжок досягає максимальної кількості для цього курильного виробу (до стану, коли курильний виріб викурений), або споживач не виконував будь-яких затяжок до заздалегідь визначеного часу, або скінчився заздалегідь визначений проміжок часу, однак ще залишилися затяжки, то сигнал з електронних схем нагадує споживачеві повернути додатковий блок у головний блок. Після цього за необхідності джерело живлення у додатковому блоці може бути підзарядженим та температура субстрату повернута до робочої. У такий спосіб споживач має можливість припиняти та починати куріння, а також відновлювати куріння доти, доки курильний виріб не буде викурений. Крім того, електронні схеми можуть ідентифікувати курильний виріб у додатковому блоці, регулювати графік нагрівання на основі типу курильного виробу та визначати, коли тримач потребує технічного обслуговування, наприклад, коли необхідне очищення нагрівальних елементів. Електронні схеми у додатковому блоці можуть також уможливлювати персоналізування додаткового блоку у відповідності з індивідуальними характеристиками куріння. Наприклад, можуть бути записані тривалість куріння, час кожної затяжки, час між затяжками та інтенсивність кожної затяжки, можуть бути відстежені індивідуальні картини споживання та може бути виявлений курильний виріб, якому віддає перевагу конкретний споживач. Це може працювати разом із замком на додатковому блоці, який дозволяє користування додатковим блоком тільки конкретному споживачеві. Для підрахунку електронними схемами кількості затяжок, виконаних із застосуванням конкретного додаткового блоку, ці електронні схеми можуть включати в себе датчик затяжок для виявлення потоку повітря, який свідчить про виконання затяжки. Датчик може являти собою будь-який прийнятний тип датчика, наприклад, терморезистор, оптичний пристрій, оптикомеханічний пристрій, електромеханічний пристрій або пристрій датчик на основі мікроелектромеханічних систем (MEMS). Форма та розміри додаткового блоку значною мірою залежать від розміру та форми джерела живлення додаткового блоку. Однак у принципі додатковий блок може мати будь-яку прийнятну форму. Як правило, додатковий блок являє собою видовжений циліндричний блок, який має розмір, лише незначно більший за курильний виріб. Форма поперечного перерізу додаткового блоку може бути круглою, прямокутною або овальною. Додатковий блок може включати в себе кришку для закривання курильного виробу, коли він перебуває у додатковому блоці, для захисту цього курильного виробу або для обмеження запаху. Додатковий блок може включати в себе кришку для закривання відкритого торця додаткового блоку. Як правило, – коли курильний виріб перебуває у додатковому блоці – приблизно половина довжини цього курильного виробу виступає назовні з додаткового блоку. У інших варіантах здійснення менше ніж половина довжини курильного виробу виступає назовні з додаткового блоку. Нагрівальний елемент або елементи у додатковому блоці можуть бути внутрішніми або зовнішніми нагрівальними елементами та мати таку форму, щоб найбільш ефективно нагрівати аерозолетвірний субстрат. Може бути передбачений один нагрівальний елемент або декілька нагрівальних елементів. Нагрівальні елементи можуть бути виготовлені з матеріалу, який демонструє електричний опір, включаючи метал, металевий сплав, керамічний або напівпровідниковий матеріал, однак не обмежуючись ними. Найбільш прийнятна форма для нагрівального елемента або елементів залежить від конкретного аерозолетвірного субстрату, вміщеного у курильному виробі. Аерозолетвірний субстрат за варіантом, якому віддається 12 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 60 перевага, являє собою твердий субстрат, однак альтернативно може являти собою рідкий або газоподібний субстрат. За варіантом, якому віддається перевага, додатковий блок виконаний ізольованим для зведення до мінімуму втрат тепла у режимі куріння. Чим краще ізольований додатковий блок, тим довше температура субстрату може залишатися на рівні робочої температури, що може подовжувати заздалегідь визначений проміжок часу для режиму куріння. На Фіг. 4a зображена пачка сигарет, які курять з жевріючого кінця. На Фіг. 4b зображений один з варіантів здійснення курильної системи за цим винаходом, у якому додатковий блок, виконаний у вигляді тримача, може зберігатися в головному блоці. На Фіг. 4c зображений один з варіантів здійснення курильної системи за цим винаходом, у якому тримач може зберігатися в головному блоці навіть тоді, коли курильний виріб вставлений у тримач. На Фіг. 4a, Фіг. 4b та Фіг. 4c зображені відносні розміри варіантів здійснення курильної системи за цим винаходом у порівнянні з пачкою сигарет, які курять з жевріючого кінця. На Фіг. 4a зображена пачка 401 сигарет 403, які курять з жевріючого кінця. Нижній вид на Фіг. 4a являє собою вид збоку у поперечному розрізі. Верхній вид на Фіг. 4a являє собою вид зверху у поперечному розрізі. Ця пачка має ширину 55 мм, висоту 90 мм та глибину 24 мм. На Фіг. 4a зображений один з прикладів пачки сигарет, які курять з жевріючого кінця. Як правило, пачка сигарет, які курять з жевріючого кінця, має висоту від приблизно 60 мм до приблизно 150 мм, частіше висоту від приблизно 70 мм до приблизно 125 мм. Як правило, пачка сигарет, які курять з жевріючого кінця, має ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається перевага, ширину від приблизно 70 мм до приблизно 125 мм. Як правило, пачка сигарет, які курять з жевріючого кінця, має товщину від приблизно 6 мм до приблизно 100 мм, а за варіантом, якому віддається більша перевага, – товщину від приблизно 12 мм до приблизно 25 мм. За варіантом, якому віддається перевага, розміри пачок пристосовані до довжини сигарет та схеми вміщення цих сигарет. Пачки сигарет, які курять з жевріючого кінця, можуть мати форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними крайками. Альтернативно пачка може мати одну або декілька заокруглених поздовжніх крайок, заокруглених поперечних крайок, скошених поздовжніх крайок, скошених поперечних крайок або їх комбінації. Альтернативно пачка може мати не прямокутний поперечний переріз, наприклад, багатокутний, такий як трикутний або шестикутний, або ж овальний, напівовальний, круглий, або напівкруглий. Ці пачки можуть бути застосовані для пакування курильних виробів, в тому числі, але без обмеження ними, звичайних сигарет, які курять з жевріючого кінця, сигар або сигарил, нагрівних курильних виробів, які включають в себе горючий тепловидільний елемент, або джерело тепла, та аерозолетвірний субстрат (наприклад, сигарет, описаних у US-A-4,714,082), а також курильних виробів для застосування в електричних курильних системах (наприклад, сигарет, описаних у US-A-5,692,525). Шляхом відповідного вибору їх розмірів пачки можуть бути виконані з можливістю вміщувати різну загальну кількість курильних виробів або з різним вміщенням курильних виробів. Пачки можуть вміщувати курильні вироби одного й того самого типу чи бренду або різних типів чи бренду. Додатково пачка може вміщувати курильні вироби без фільтрувального мундштука та курильні вироби з різними фільтрувальними мундштуками, а також курильні вироби різної довжини та діаметра. Додатково курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та сукупним надходженням дисперсних речовин. Пачка може вміщувати більш ніж один з різних типів курильних виробів, згаданих вище. На Фіг. 4b зображений перший варіант здійснення курильної системи за цим винаходом. Нижній вид на Фіг. 4b являє собою вид збоку у поперечному розрізі. Верхній вид на Фіг. 4b являє собою вид зверху у поперечному розрізі. Система включає в себе головний блок 405 та тримач 407. Головний блок включає в себе головне джерело живлення у вигляді акумуляторної батареї 409, простір для зберігання курильних виробів 411 та приймальний вузол 413 для встановлення тримача. Тримач включає в себе нагрівальні елементи, схематично зображені позицією 415. У цьому варіанті здійснення, коли тримач встановлений у приймальний вузол головного блоку, кришкова частина (не зображена) може бути закрита. Однак коли тримач встановлений у приймальний вузол головного блоку з курильним виробом, вставленим у тримач (як зображено на Фіг. 4b), кришкова частина не може бути закрита. Ця курильна система має ширину 56 мм, висоту 95 мм та товщину 25 мм. На Фіг. 4c зображений другий варіант здійснення курильної системи за цим винаходом. Нижній вид на Фіг. 4c являє собою вид збоку у поперечному розрізі. Верхній вид на Фіг. 4c являє собою вид зверху у поперечному розрізі. Система включає в себе головний блок 405’ та тримач 407." Головний блок включає в себе акумуляторну батарею 409," простір для зберігання 13 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 курильних виробів 411’ та приймальний вузол 413’ для встановлення тримача. Тримач 407’ включає в себе нагрівальні елементи, схематично зображені позицією 415." У цьому варіанті здійснення, коли тримач встановлений у приймальний вузол головного блоку навіть з курильним виробом, вставленим у тримач (як зображено на Фіг. 4c), кришкова частина (не зображена) може бути закрита. Це обумовлено тим, що тримач 407’ має іншу конструкцію, яка відрізняється від тримача 407, зокрема, нагрівальні елементи розташовані інакше. Ця курильна система має ширину 56 мм, висоту 95 мм та товщину 25 мм. На Фіг. 4a, Фіг. 4b та Фіг. 4c зображено, що щонайменше два варіанти здійснення курильної системи за цим винаходом мають розмір та форму, подібні пачці сигарет, які курять з жевріючого кінця. Енші варіанти здійснення курильної системи можуть мати розмір та форму, подібні розмірам та формам інших пачок, як описано вище. Усі елементи, необхідні для куріння, вміщені в один компактний блок. Робота електронагрівної курильної системи за одним з варіантів здійснення цього винаходу описана нижче з посиланнями на Фіг. 5. На Фіг. 5 показаний графік залежності застосованої потужності W та температури T від часу t для режимів попереднього нагрівання та куріння. Перше: споживач вставляє курильний виріб у додатковий блок. У цей час додатковий блок може бути підключений до головного блоку або бути відокремленим від нього. Друге: додатковий блок підключений до головного блоку (якщо не підключений раніше) або альтернативного джерела живлення, і головне джерело живлення в головному блоці починає заряджання додаткового джерела живлення у додатковому блоці. Час зарядження залежить від особливостей курильної системи, однак за варіантом здійснення, якому віддається перевага, він становить не більше ніж приблизно 5 хв. Порядок перших двох операцій може бути зворотним. Наприклад, у неробочому стані додатковий блок може зберігатися в головному блоці або на ньому так, що додаткове джерело живлення повністю заряджено та додатковий блок готовий для ініціації куріння споживачем у будь-який час. У цьому випадку додаткове джерело живлення у додатковому блоці заряджається перед тим, як курильний виріб вставлений у портативний додатковий блок. Третє: після того, як додаткове джерело живлення повністю заряджено (це може мати індикацію сигналом на головному або додатковому блоці), споживач може запустити режим попереднього нагрівання. Крім того, режим попереднього нагрівання може бути ініційований перед або одночасно з початком режиму заряджання. Режим попереднього нагрівання може бути запущений споживачем натисканням кнопки або перекиданням перемикача, коли споживач готовий почати куріння. Альтернативно споживач може запустити режим попереднього нагрівання струшуванням заздалегідь визначену кількість разів для запуску режиму попереднього нагрівання. На початку режиму попереднього нагрівання у момент часу 0 на графіку, показаному на Фіг. 5, головне джерело живлення підключається до нагрівальних елементів у додатковому блоці під керуванням електронних схем у головному та додатковому блоках. Живлення на нагрівальні елементи подають доти, доки субстрат у курильному виробі не досягає потрібної робочої температури T1 (наприклад, від приблизно 150°C до 250C). У режимі попереднього нагрівання (зображеному на Фіг. 5 заштрихованою зоною), температура субстрату піднімається швидко, однак у контрольований спосіб для уникнення перевищення. У одному з варіантів здійснення в головному блоці розташований датчик температури. Додатковий блок також може включати в себе датчик температури. У іншому варіанті здійснення головний блок або додатковий блок можуть виявляти, що субстрат досяг потрібної робочої температури T1 після вичерпання періоду t1 подавання живлення. Цей період подавання живлення може становити від приблизно 10 с до приблизно 150 с. Наприкінці цього періоду попереднього нагрівання у момент t1, зображений на Фіг. 5, електронні схеми у головному блоці можуть генерувати сигнал, який вказує на те, що період режиму попереднього нагрівання скінчений та споживач може починати куріння. Четверте: споживач тепер може вийняти портативний додатковий блок (з вставленим курильним виробом) з головного блоку та починати режим куріння. Це відбувається у момент часу t1 за графіком, зображеним на Фіг. 5. У режимі куріння додаткове джерело живлення у додатковому блоці застосовується для підтримування робочої температури субстрату T1 або температури, близької до робочої. Нагрівальні елементи забезпечують достатньо тепла для субстрату для підтримування робочої температури субстрату, таким чином компенсуючи втрати тепла через додатковий блок та під час просмоктування повітря через додатковий блок під час кожної затяжки. Електронні схеми у додатковому блоці записують витрачений час, час між затяжками та/або кількість виконаних затяжок з моменту, коли портативний додатковий блок вийнятий з головного блоку у момент часу t1. 14 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 На Фіг. 5, у режимі куріння зображені три залежності. Перша – суцільна лінія – показує температуру у випадку, коли додатковий блок виконаний ізольованим. Це являє собою варіант здійснення, якому віддається перевага, та у якому – як зображено на Фіг. 5 – здійснюється підтримування стану субстрату якомога ближче до робочої температури T1 та потужності W1. Друга – точкова лінія показує температуру у випадку, коли додатковий блок виконаний не ізольованим. У цьому варіанті здійснення температура субстрату також підтримується близько до робочої температури T1, однак втрати тепла більші, ніж коли додатковий блок виконаний ізольованим. Третя – пунктирна лінія показує температуру без будь-якого додаткового джерела живлення у додатковому блоці. У такій конструкції температура субстрату у режимі куріння швидко спадає. Пя'те: електронні схеми у додатковому блоці або виявляють досягнення максимальної кількості затяжок (наприклад, від приблизно 5 затяжок до 20 затяжок на курильний виріб), або вичерпання максимального проміжку часу для режиму куріння (наприклад, приблизно 5-20 хв після того, як споживач вийняв тримач з головного блоку), або вичерпання максимального проміжку часу між затяжками (наприклад, приблизно від 30 с до 5 хв). Це момент часу t2 за графіком, зображеним на Фіг. 5. В першому випадку, якщо електронні схеми у додатковому блоці виявляють досягнення максимальної кількості затяжок для цього курильного виробу, ці електронні схеми припиняють подавання живлення на нагрівальні елементи та підтримування потрібної робочої температури субстрату. Якщо споживачем виконана максимальна кількість затяжок у режимі куріння, то ці електронні схеми у додатковому блоці генерують споживачеві сигнал, який вказує на те, що виконана максимальна кількість затяжок. Цей сигнал може бути у вигляді індикації на дисплеї портативного додаткового блоку (наприклад, індикації кількості затяжок, які залишилися), одного або декілька світлових сигналів індикатора, таких як світлодіоди, які запалюються або гаснуть при виконанні затяжки, звукового сповіщення, такого як зумер, безгучного сповіщення, такого як вібрація, або будь-якого іншого прийнятного сигналу. У другому випадку, якщо електронні схеми у додатковому блоці виявляють вичерпання максимального проміжку часу для режиму куріння, то ці електронні схеми припиняють підтримування робочої температури у субстраті та генерує споживачеві сигнал, який вказує на те, що час для режиму куріння вичерпаний. Цей сигнал може бути будь-яким прийнятним сигналом з описаних вище. У третьому випадку, якщо вичерпаний максимальний проміжок часу, дозволений для виконання споживачем послідовних затяжок, то електронні схеми генерують споживачеві сигнал, який вказує на те, що затяжку протягом дозволеного часу не виконано. Цей сигнал може бути будь-яким прийнятним сигналом з описаних вище. Сигнали можуть вказувати на те, що додатковий блок має бути повернутий у головний блок для зарядження та запуску режиму попереднього нагрівання. Шосте та останнє: споживач може знов підключити портативний додатковий блок, і головне джерело живлення та головний блок знов починає підзарядження додаткового джерела живлення у додатковому блоці. Після того, як додаткове джерело живлення у додатковому блоці повністю заряджене та якщо залишилися затяжки, то споживач може знов почати куріння з третьої операції. Таким чином споживач може починати та зупиняти куріння. Описані варіанти здійснення цього винаходу забезпечують декілька переваг. По-перше – шляхом розділення система, зокрема, джерела живлення, на дві частини, розміри додаткового блоку можуть бути зменшені. По-друге – додатковий блок може спрощувати виконання затяжки за бажанням, і куріння може бути почато та припинено. Варіантам здійснення для одного споживача, які мають розміри та форму, подібні до пачки сигарет, які курять з жевріючого кінця, віддається перевага, оскільки існує потреба у мінімальному порушенні характеристик куріння споживача для сприймання споживачами виробу. Крім того, споживачеві потрібно носити тільки один блок, який забезпечує усі елементи, необхідні для куріння. Варіантам здійснення, які передбачають множину додаткових блоків для застосування множиною споживачів, віддається перевага, оскільки вони сприяють спілкуванню. Варіанти здійснення, у яких додатковий блок є персоналізованим, уможливлюють споживачеві запобігати небажаному користуванню, а його характеристики можуть бути якнайкраще пристосовані до потреб споживача. ФОРМУЛА ВИНАХОДУ 55 1. Додатковий блок (105, 205а, 205b, 305, 407) електронагрівної курильної системи, призначений для вміщення курильного виробу (107, 207, 307, 411), що містить аерозолетвірний субстрат, причому цей додатковий блок має: щонайменше один нагрівальний елемент (415); 15 UA 104628 C2 5 10 15 20 25 30 35 40 45 50 55 інтерфейс для підключення до головного блока (103, 203, 303, 405) електронагрівної курильної системи, який включає в себе головне джерело (409) живлення для подавання електричної енергії на щонайменше один нагрівальний елемент, а також головні схеми; додаткове джерело живлення для подавання електричної енергії на щонайменше один нагрівальний елемент; та додаткові схеми, виконані з можливістю керування подаванням електричної енергії від головного джерела (409) живлення до щонайменше одного нагрівального елемента (415) у режимі попереднього нагрівання, протягом якого температуру аерозолетвірного субстрату збільшують до робочої температури, та виконані з можливістю керування подаванням електричної енергії від додаткового джерела живлення на щонайменше один нагрівальний елемент (415) у режимі куріння, протягом якого температуру аерозолетвірного субстрату підтримують по суті на рівні згаданої робочої температури. 2. Додатковий блок (105, 205а, 205b, 305, 407) за п. 1, який відрізняється тим, що додаткове джерело живлення здатне заряджатися від головного джерела живлення у режимі заряджання, так щоб додаткове джерело живлення мало достатній заряд для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури у режимі куріння. 3. Додатковий блок (105, 205а, 205b, 305, 407) за п. 2, який відрізняється тим, що зазначені додаткові схеми також виконані з можливістю керування зарядженням додаткового джерела живлення від головного джерела (409) живлення у режимі заряджання. 4. Додатковий блок (105, 205а, 205b, 305, 407) за будь-яким із попередніх пунктів, який відрізняється тим, що інтерфейс забезпечує двоспрямований зв'язок між додатковим блоком (105, 205а, 205b, 305, 407) та інтелектуальним пристроєм. 5. Додатковий блок (105, 205а, 205b, 305, 407) за будь-яким із попередніх пунктів, який виконаний ізольованим. 6. Електронагрівна курильна система (101, 201, 301), яка включає в себе головний блок (103, 203, 303, 405), який має головне джерело живлення та головні схеми, а також додатковий блок за будь-яким з попередніх пунктів. 7. Електронагрівна курильна система (101, 201, 301) за п. 6, яка відрізняється тим, що головний блок (103, 203, 303, 405) має інтерфейс (109, 209) для підключення до зовнішнього джерела живлення для подавання електричної енергії на головне джерело живлення. 8. Електронагрівна курильна система (101, 201, 301) за п. 6 або п. 7, яка включає в себе множину додаткових блоків (205а, 205b, 305). 9. Електронагрівна курильна система (101, 201, 301) за п. 8, яка відрізняється тим, що головний блок (303) має множину виконаних з можливістю підключення модулів (304), кожний з яких має приймальний вузол для відповідного додаткового блока (305). 10. Електронагрівна курильна система (101, 201, 301) за будь-яким із пп. 6-9, яка відрізняється тим, що головний блок (103, 203, 303, 405) має засоби для зберігання одного або декількох додаткових блоків (105, 205а, 205b, 305, 407). 11. Електронагрівна курильна система (101, 201, 301) за будь-яким із пп. 6-10, яка відрізняється тим, що головний блок (103, 203, 303, 405) має засоби для зберігання щонайменше одного курильного виробу (107, 207, 307, 411). 12. Електронагрівна курильна система (101, 201, 301) за будь-яким із пп. 6-11, яка відрізняється тим, що головний блок (103, 405) має основну частину (103а) та кришкову частину (103b). 13. Спосіб застосування електронагрівної курильної системи (101, 201, 301), яка включає в себе додатковий блок (105, 205а, 205b, 305, 407), призначений для вміщення курильного виробу (107, 207, 307, 411), що містить аерозолетвірний субстрат, причому цей додатковий блок має щонайменше один нагрівальний елемент (415), інтерфейс для підключення до головного джерела (409) живлення, додаткове джерело живлення та додаткові схеми, причому цей спосіб включає такі операції: у режимі попереднього нагрівання - підключення щонайменше одного нагрівального елемента (415) до головного джерела (409) живлення через згаданий інтерфейс, так щоб головне джерело (409) живлення подавало електричну енергію на щонайменше один нагрівальний елемент (415) для підвищення температури аерозолетвірного субстрату до робочої температури; та у режимі куріння - підключення щонайменше одного нагрівального елемента (415) до додаткового джерела живлення, так щоб додаткове джерело живлення подавало електричну енергію на щонайменше один нагрівальний елемент (415) для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури. 16 UA 104628 C2 14. Спосіб за п. 13, який також включає таку операцію: у режимі заряджання - заряджання додаткового джерела живлення від головного джерела живлення, так щоб додаткове джерело живлення мало достатній заряд для підтримування температури аерозолетвірного субстрату по суті на рівні робочої температури у режимі куріння. 17 UA 104628 C2 18 UA 104628 C2 19 UA 104628 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
