Пристрій для візуалізації з голографічним скануванням у міліметровому діапазоні довжини хвиль для контрольного огляду людського тіла

1. Пристрій для візуалізації з голографічним скануванням у міліметровому діапазоні довжини хвиль для огляду людського тіла, який включає:

перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40), який включає першу приймально-передавальну антенну систему міліметрового діапазону довжини хвиль (41) для передачі та прийому першого сигналу міліметрового діапазону довжини хвиль,

другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40'), який включає другу приймально-передавальну антенну систему міліметрового діапазону довжини хвиль (41') для передачі та прийому другого сигналу міліметрового діапазону довжини хвиль, і є сконфігурованим для переміщення у протилежному напрямку відносно переміщення першого приймально-передавального пристрою міліметрового діапазону довжини хвиль,

з'єднувальний елемент (26, 27) для з'єднання першого приймально-передавального пристрою міліметрового діапазону довжини хвиль (40) з другим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль (40'), та

привідний пристрій (50), який приводить у рух перший або другий приймально-передавальні пристрої міліметрового діапазону довжини хвиль, таким чином, щоб перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) та другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40') переміщувались у протилежних напрямках,

причому перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) та другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40') виконані з можливістю сканування об'єкта, який підлягає оглядові, разом, при цьому під час процесу сканування передача першого сигналу міліметрового діапазону довжини хвиль та другого сигналу міліметрового діапазону довжини хвиль відбувається на різних частотах.

2. Пристрій за п. 1, який відрізняється тим, що також включає:

першу напрямну доріжку (24), з якою у ковзному режимі з'єднується перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) для виконання першого сканування об'єкта, який підлягає оглядові, уздовж неї, та

другу напрямну доріжку (24'), з якою у ковзному режимі з'єднується другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40') для виконання другого сканування об'єкта, який підлягає оглядові, уздовж неї.

3. Пристрій за п. 2, який відрізняється тим, що з'єднувальний елемент включає:

перший гнучкий з'єднувальний елемент (26), відповідно з'єднаний з першим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль (40) та другим приймально-передавальний пристроєм міліметрового діапазону довжини хвиль (40') на першій стороні,

другий гнучкий з'єднувальний елемент (27), відповідно з'єднаний з першим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль та другим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль на другій стороні, протилежній першій стороні, таким чином, складаючи чотиристоронню конструкцію.

4. Пристрій за п. 3, який відрізняється тим, що також включає:

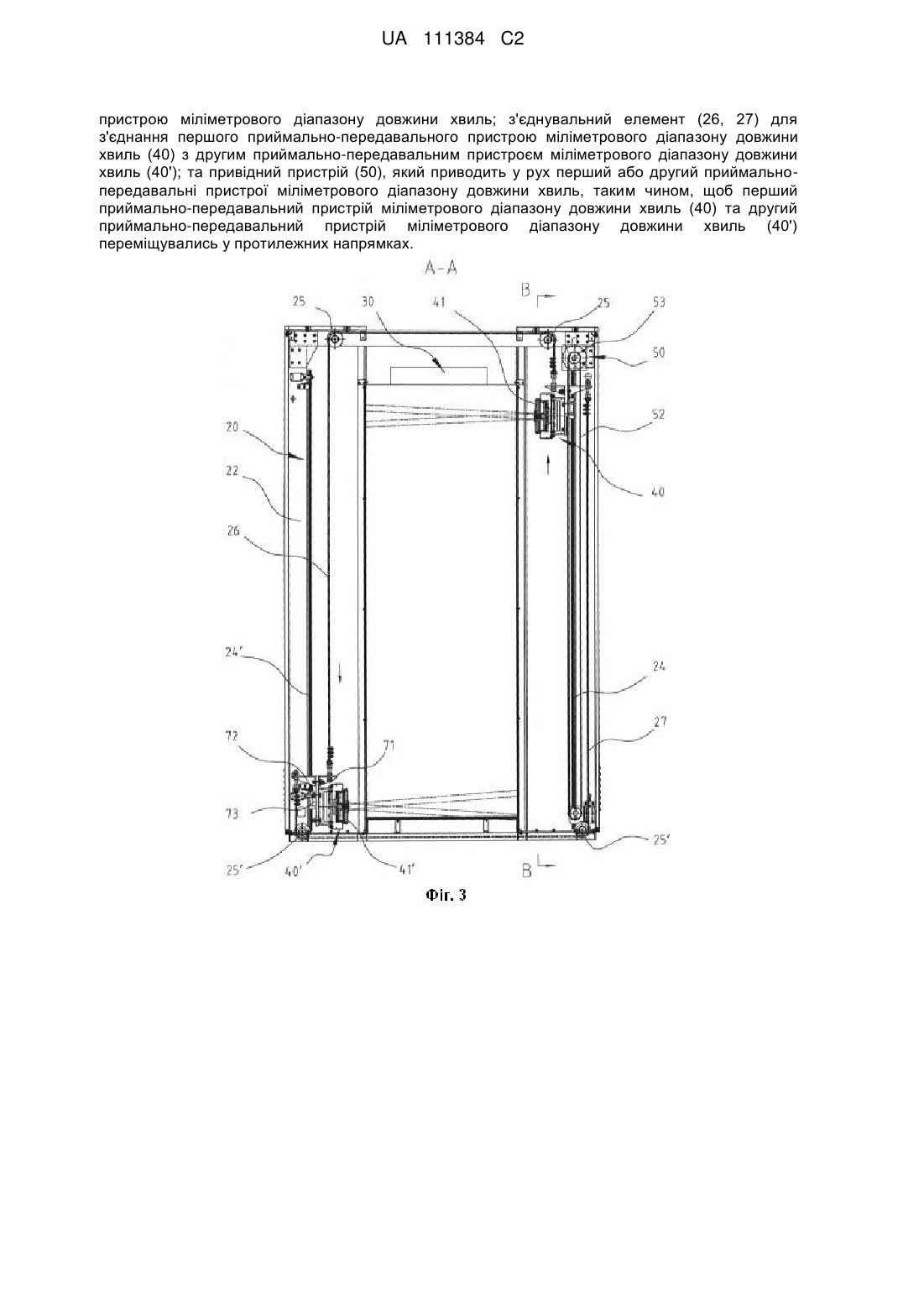

комплект аркоподібної стійки (20), створений горизонтальною балкою (21) і першою та другою вертикальними опорними стійками (22, 22) для утворення конструкції по суті аркоподібної форми,

першу напрямну доріжку (24) та другу напрямну доріжку (24'), вертикально зафіксовані всередині першої та другої вертикальних опорних стійок (22, 22), відповідно.

5. Пристрій за п. 4, який відрізняється тим, що також включає:

комплект першої опорної плити повзуна (70), за допомогою якого перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) у ковзному режимі з'єднується з першою напрямною доріжкою (24), таким чином, щоб переміщуватись уздовж першої напрямної доріжки (24) для виконання першого сканування об'єкта, який підлягає оглядові, та

комплект другої опорної плити повзуна (70'), за допомогою якого другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40') у ковзному режимі з'єднується з другою напрямною доріжкою (24'), таким чином, щоб переміщуватись уздовж другої напрямної доріжки (24') для виконання другого сканування об'єкта, який підлягає оглядові.

6. Пристрій за п. 5, який відрізняється тим, що комплекти першої та другої опорних плит повзуна (70, 70') відповідно включають:

задню траверсу (71), причому перший гнучкий з'єднувальний елемент (26) відповідно з'єднується з задньою траверсою (71) комплектів першої та другої опорних плит повзуна (70, 70'), таким чином, щоб відповідно з'єднуватися з першим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль та другим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль на першій стороні,

передню траверсу (72), причому другий гнучкий з'єднувальний елемент (27) відповідно з'єднується з передньою траверсою (72) комплектів першої та другої опорних плит повзуна (70, 70') таким чином, щоб відповідно з'єднуватися з першим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль та другим приймально-передавальним пристроєм міліметрового діапазону довжини хвиль на другій стороні, протилежній першій стороні, та

супорт (73), до якого кріпляться задня траверса (71) та передня траверса (72).

7. Пристрій за п. 6, який відрізняється тим, що перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль та другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль є відповідно закріпленими на супорті (73) комплектів першої та другої опорних плит повзуна (70, 70').

8. Пристрій за п. 5, який відрізняється тим, що також включає:

перший фіксований шківний блок (25), закріплений на кожній стороні комплекту аркоподібної стійки (20), відповідно, причому перший гнучкий з'єднувальний елемент (26) з'єднується з задньою траверсою (71) комплектів першої та другої опорних плит повзуна (70, 70') через перший фіксований шківний блок (25),

другий фіксований шківний блок (25'), закріплений на кожній стороні комплекту аркоподібної стійки (20), відповідно, причому другий гнучкий з'єднувальний елемент (27) з'єднується з передньою траверсою (72) комплектів першої та другої опорних плит повзуна (70, 70') через другий фіксований шківний блок (25').

9. Пристрій за п. 8, який відрізняється тим, що привідний пристрій (50) включає:

електричний редукторний двигун (51),

синхронний шків (53), з'єднаний з вивідним валом електричного редукторного двигуна (51), та

синхронний зубчастий клиноподібний ремінь (52), зачеплений з зубом шестірні синхронного шківа (53) таким чином, щоб обертатися під дією електричного редукторного двигуна (51).

10. Пристрій за п. 9, який відрізняється тим, що також включає:

притискний блок (56) для фіксованого з'єднання синхронного шківа (53) з супортом (73) одного з комплектів опорної плити повзуна (70),

привідний пристрій (50), сконфігурований таким чином, щоб приводити в рух один з комплектів опорної плити повзуна (70), завдяки чому інший з комплектів опорної плити повзуна (70) приводиться в рух через перший та другий гнучкі з'єднувальні елементи, які сполучають два комплекти опорної плити повзуна (70) для переміщення вгору й донизу у протилежних напрямках.

11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що площина, в якій розташовуються перший та другий приймально-передавальні пристрої міліметрового діапазону довжини хвиль (40'), є сконфігурованою таким чином, щоб бути паралельною горизонтальній площині або утворювати кут з нею.

12. Пристрій за п. 11, який відрізняється тим, що перша та друга антенні системи міліметрового діапазону довжини хвиль (41, 41') можуть бути сконфігуровані для розташування у пряму лінію або зубчасту лінію, або криву лінію, таким чином, щоб утворювати перший та другий приймально-передавальні пристрої міліметрового діапазону довжини хвиль (40, 40').

13. Пристрій за будь-яким з пп. 4-10, який відрізняється тим, що також включає:

пристрій обробки даних (30), сконфігурований для бездротового або дротового з'єднання з першим та другим приймально-передавальними пристроями міліметрового діапазону довжини хвиль (40, 40') для отримання даних сканування від першого та другого приймально-передавальних пристроїв міліметрового діапазону довжини хвиль та створення голографічного сканованого зображення у міліметровому діапазоні довжини хвиль, та

дисплей (80), сконфігурований для сполучення з пристроєм обробки даних (30), для отримання та відображення голографічного сканованого зображення у міліметровому діапазоні довжини хвиль від пристрою обробки даних.

14. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що також включає пристрій керування (60), сконфігурований для створення контрольного сигналу та його передачі на привідний пристрій (50), таким чином, щоб привідний пристрій приводив у рух перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) та другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40').

15. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що протягом усього процесу, під час якого перший приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40) та другий приймально-передавальний пристрій міліметрового діапазону довжини хвиль (40') разом виконують сканування об'єкта, який підлягає оглядові, перша приймально-передавальна антенна система міліметрового діапазону довжини хвиль (41) та друга приймально-передавальна антенна система міліметрового діапазону довжини хвиль (41') сконфігуровані таким чином, щоб передача та прийом першого сигналу міліметрового діапазону довжини хвиль і другого сигналу міліметрового діапазону довжини хвиль відбувалися несинхронно.

16. Пристрій за п. 10, який відрізняється тим, що:

притискний блок (56) є сконфігурованим таким чином, щоб мати увігнуту всередину стикувальну частину (57), форма якої доповнює виступаючий назовні зуб (54) синхронного зубчастого клиноподібного ременя (52), виступаючий назовні зуб (54) синхронного зубчастого клиноподібного ременя (52) заглиблюється в увігнутій всередину стикувальній частині (57) притискного блока (56),

супорт (73) комплекту опорної плити повзуна (70) має отвір, причому після заглиблення виступаючого назовні зуба (54) синхронного зубчастого клиноподібного ременя (52) в увігнутій всередину стикувальній частині (57) притискного блока (56) вони жорстко з'єднуються з супортом (73) комплекту опорної плити повзуна (70) за допомогою кріпильного засобу.

17. Пристрій за п. 16, який відрізняється тим, що також включає:

ударну колодку (75), закріплену на комплекті опорної плити повзуна (70, 70'), яка переміщується вгору й донизу разом з комплектом опорної плити повзуна (70, 70'), і

кінцевий перемикач (28) та неконтактний перемикач (29), розташовані у кінцевих позиціях другої напрямної доріжки (24'), причому ударна колодка (75) та неконтактний перемикач (29) взаємодіють між собою для визначення нульової позиції та кінцевої позиції комплекту опорної плити повзуна (70, 70'), і ударна колодка (75) та кінцевий перемикач (28) взаємодіють між собою для визначення крайньої позиції комплекту опорної плити повзуна (70, 70').

18. Пристрій за п. 13, який відрізняється тим, що також включає корпус (10), який є сконфігурованим для того, щоб разом з комплектом аркоподібної стійки (20) обмежувати простір сканування (101) для виконання сканування та візуалізації об'єкта (100), який підлягає оглядові.

19. Пристрій за п. 18, який відрізняється тим, що пристрій обробки даних (30) розташовується у верхньому просторі над простором сканування (101).
