Модуль покриття (варіанти), фіксуючий лист і спосіб монтажу покриття

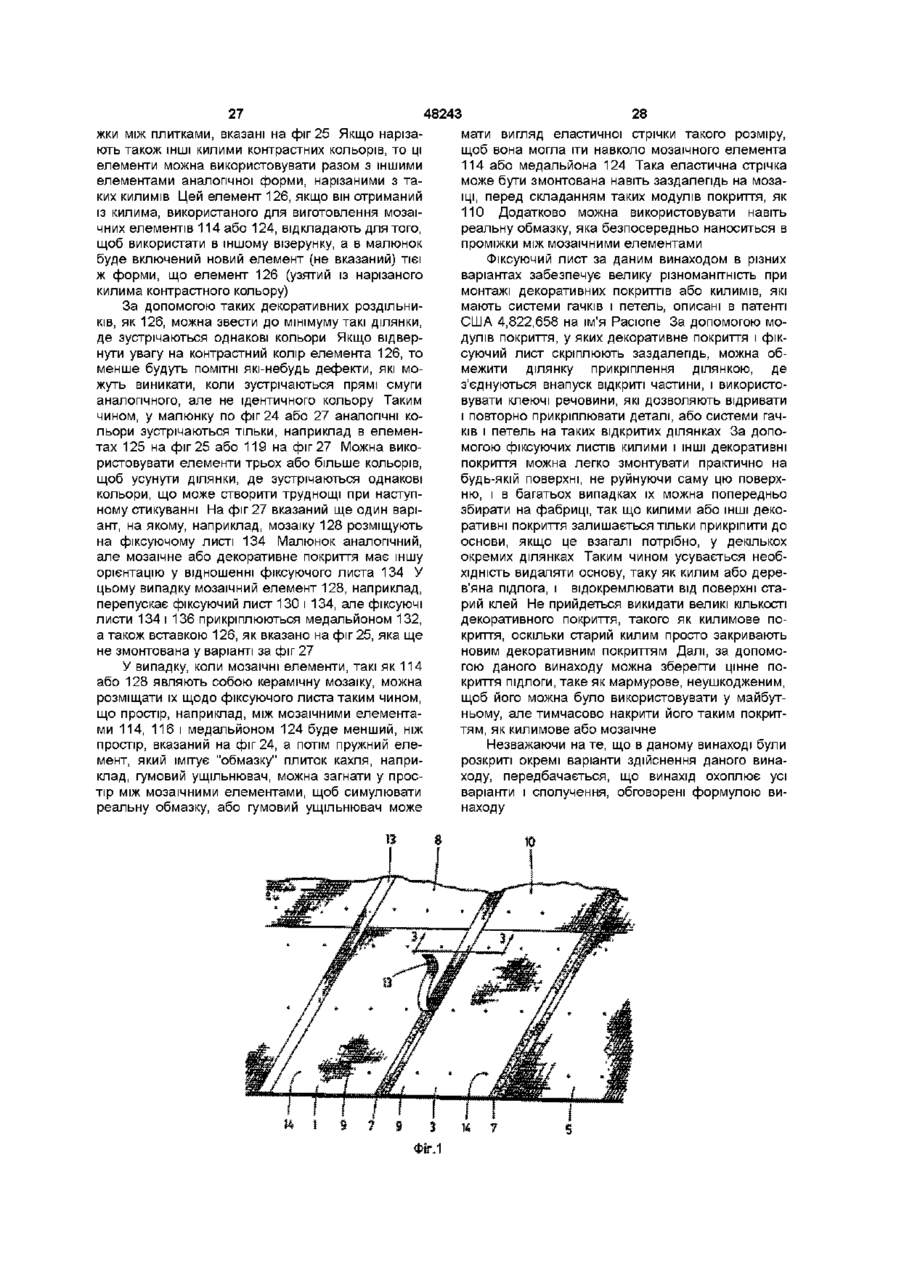

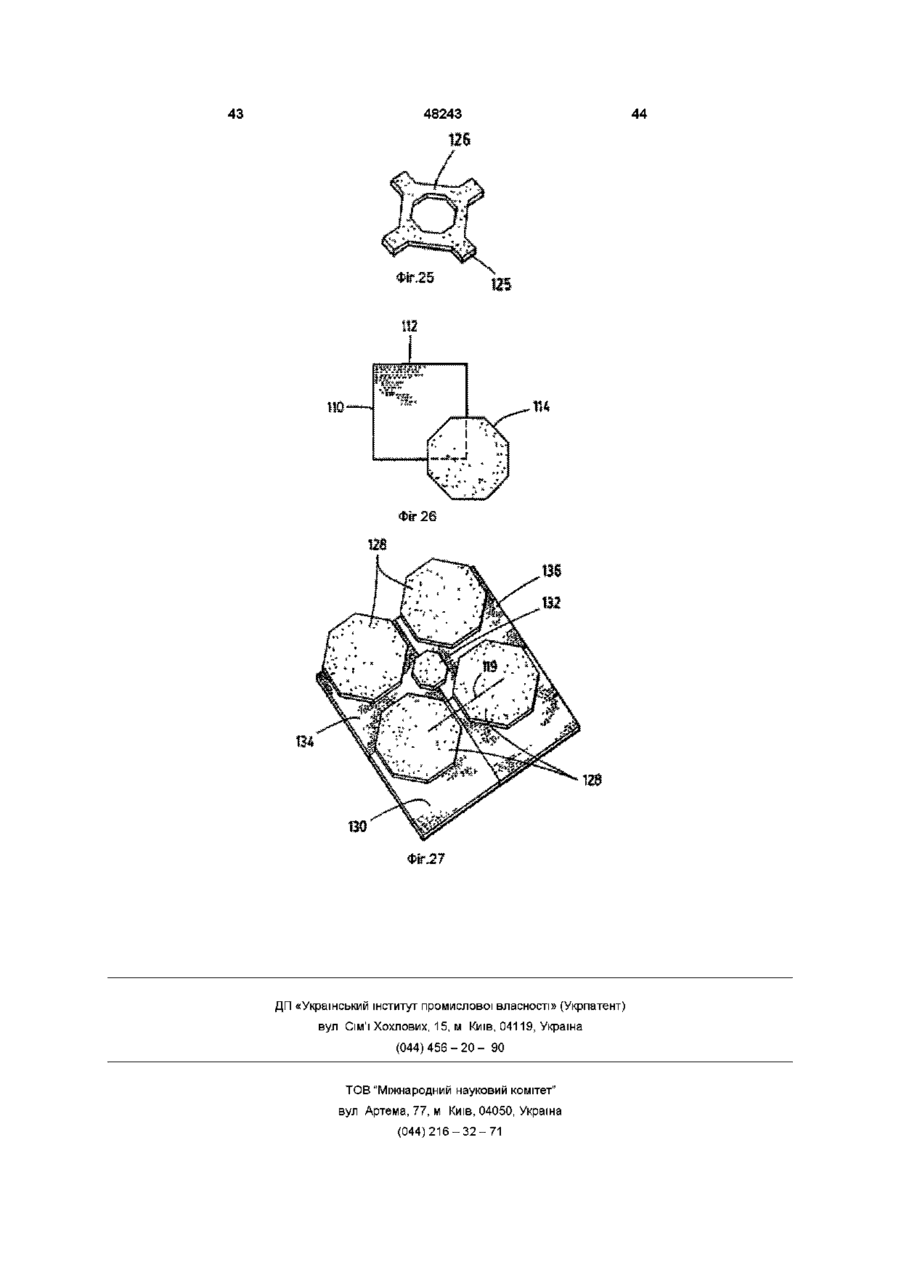

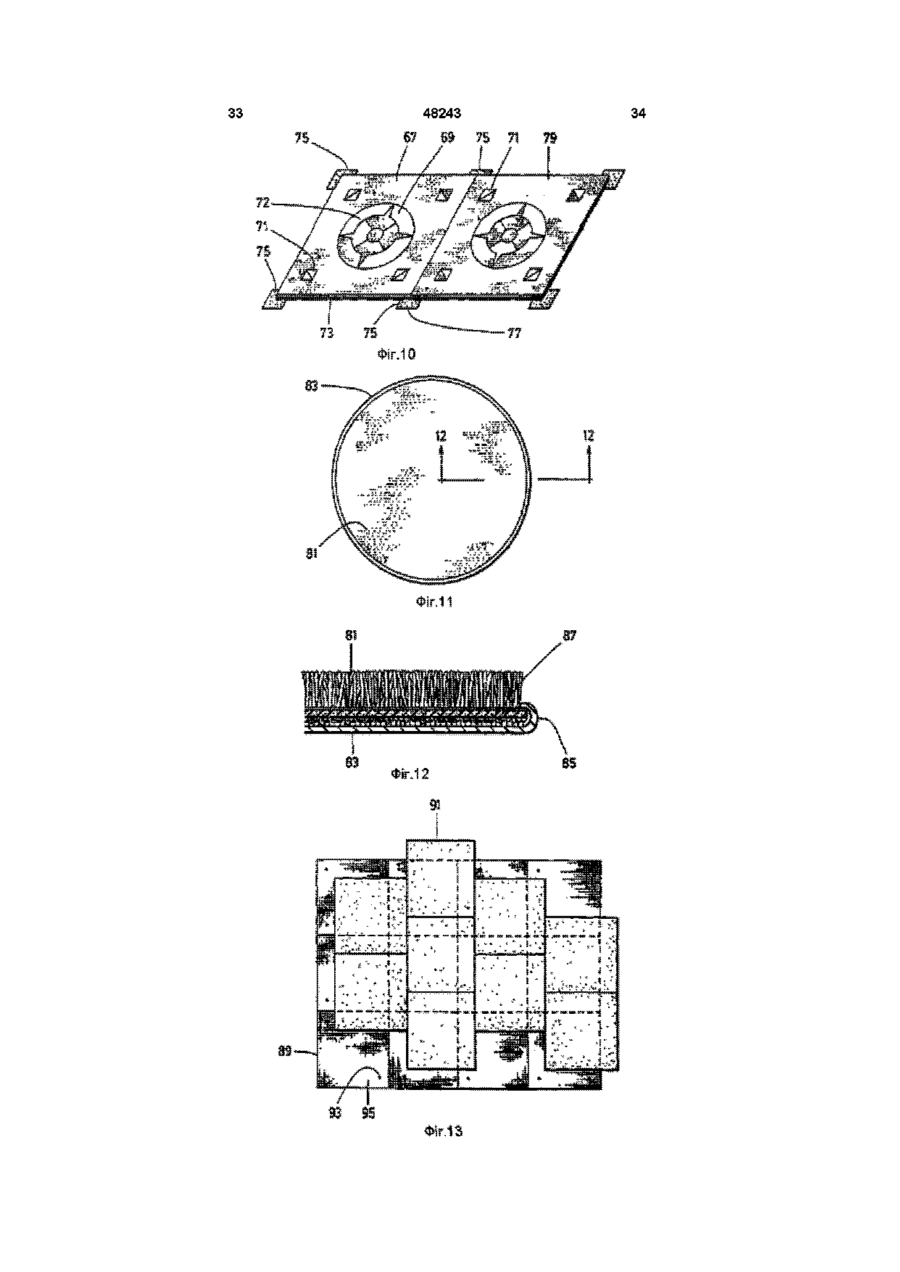

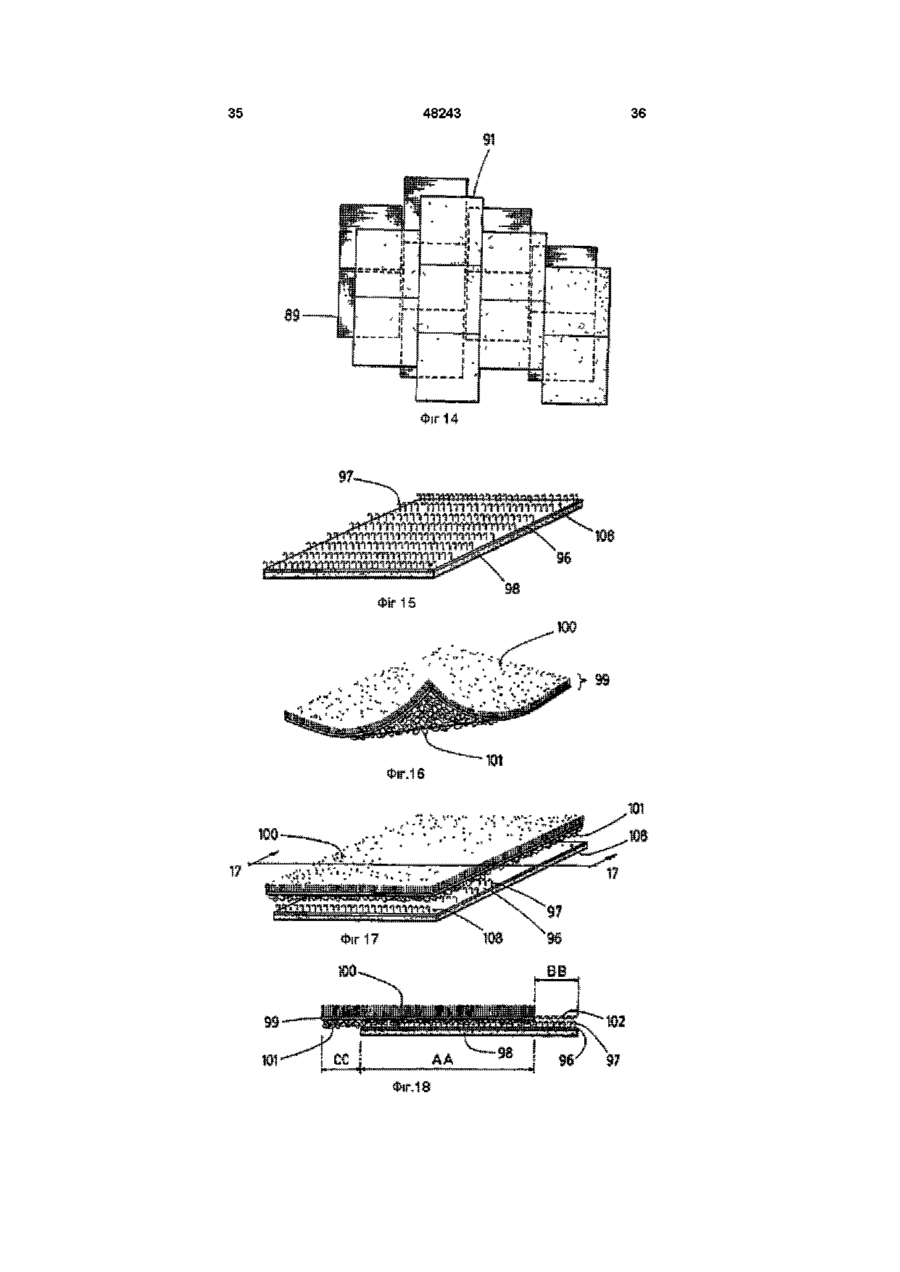

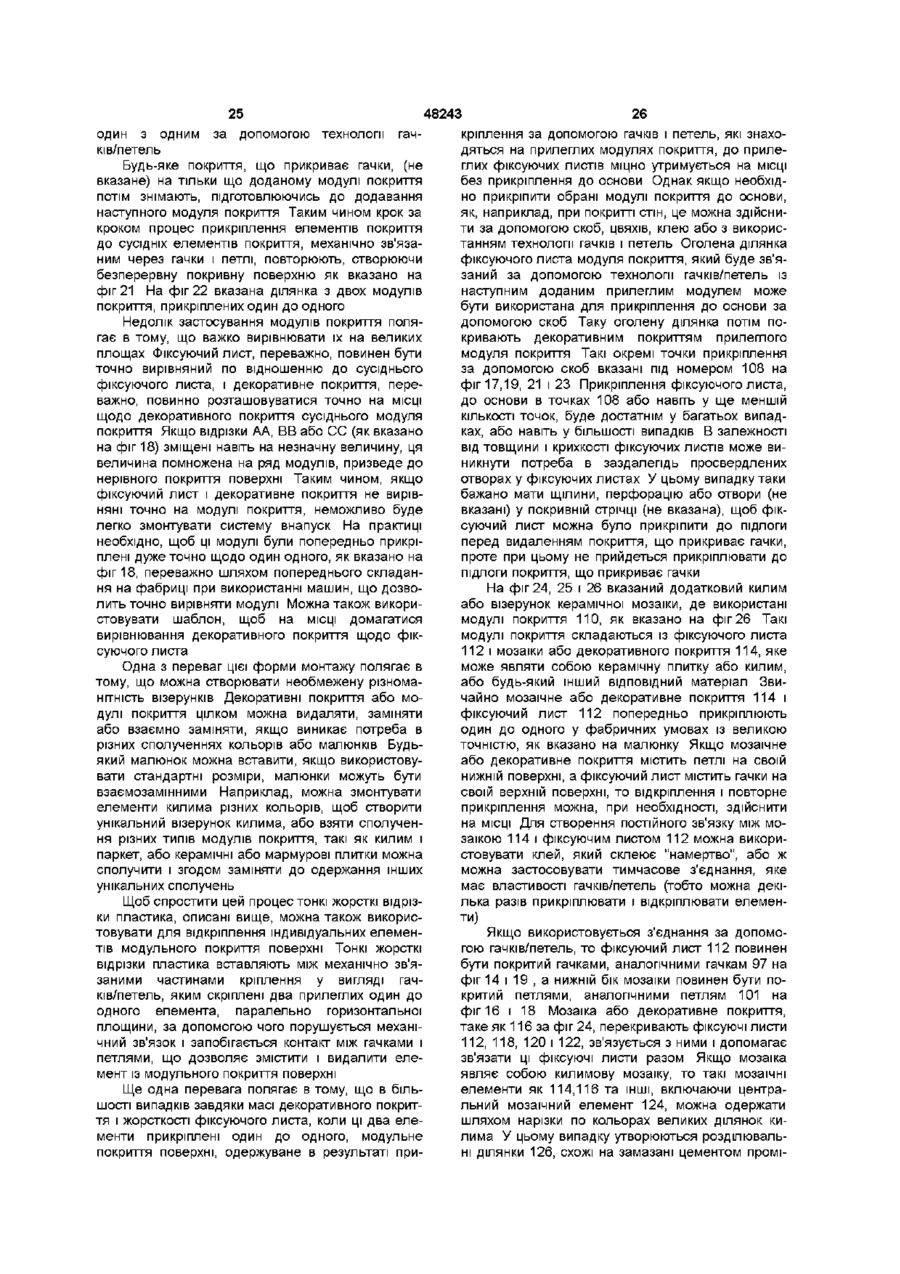

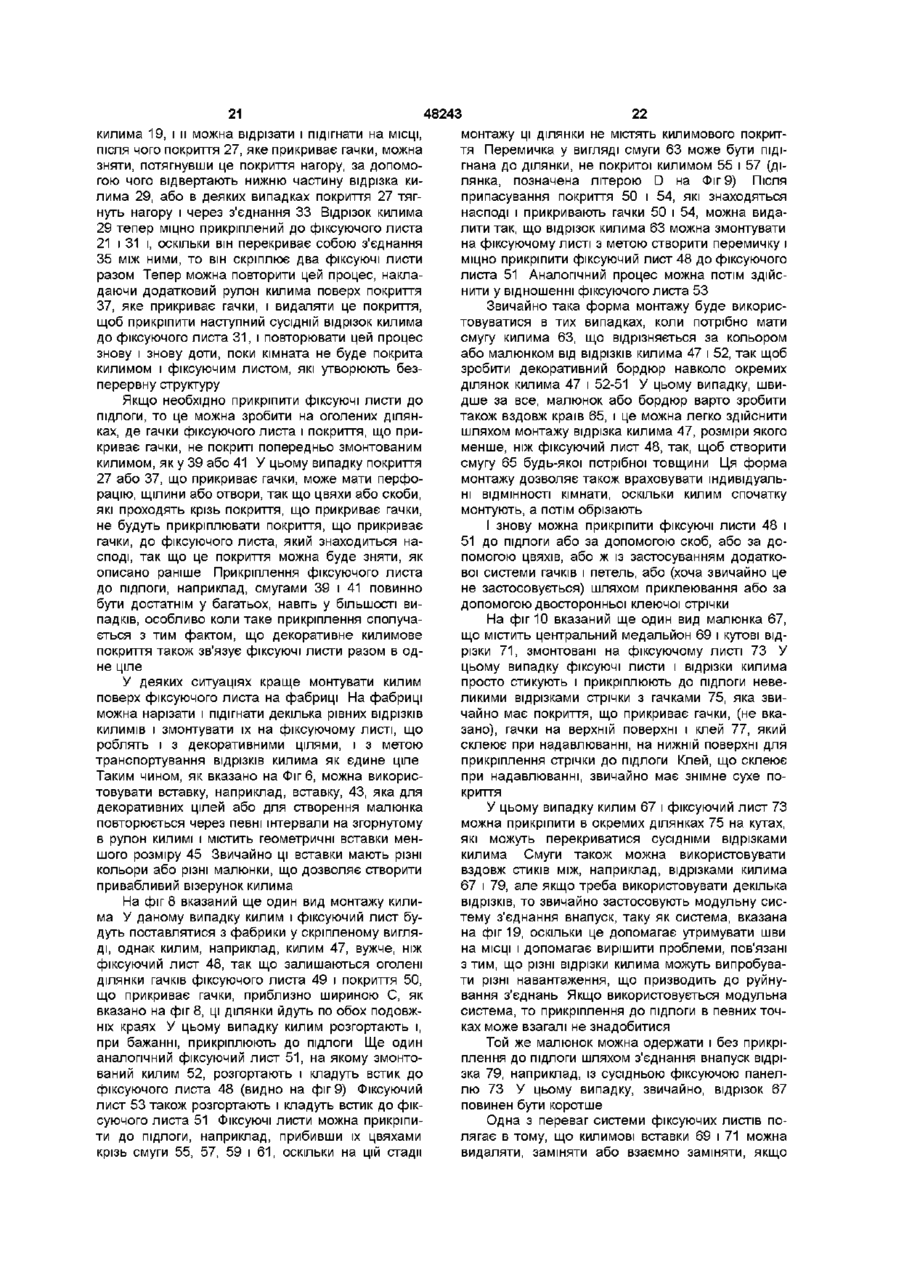

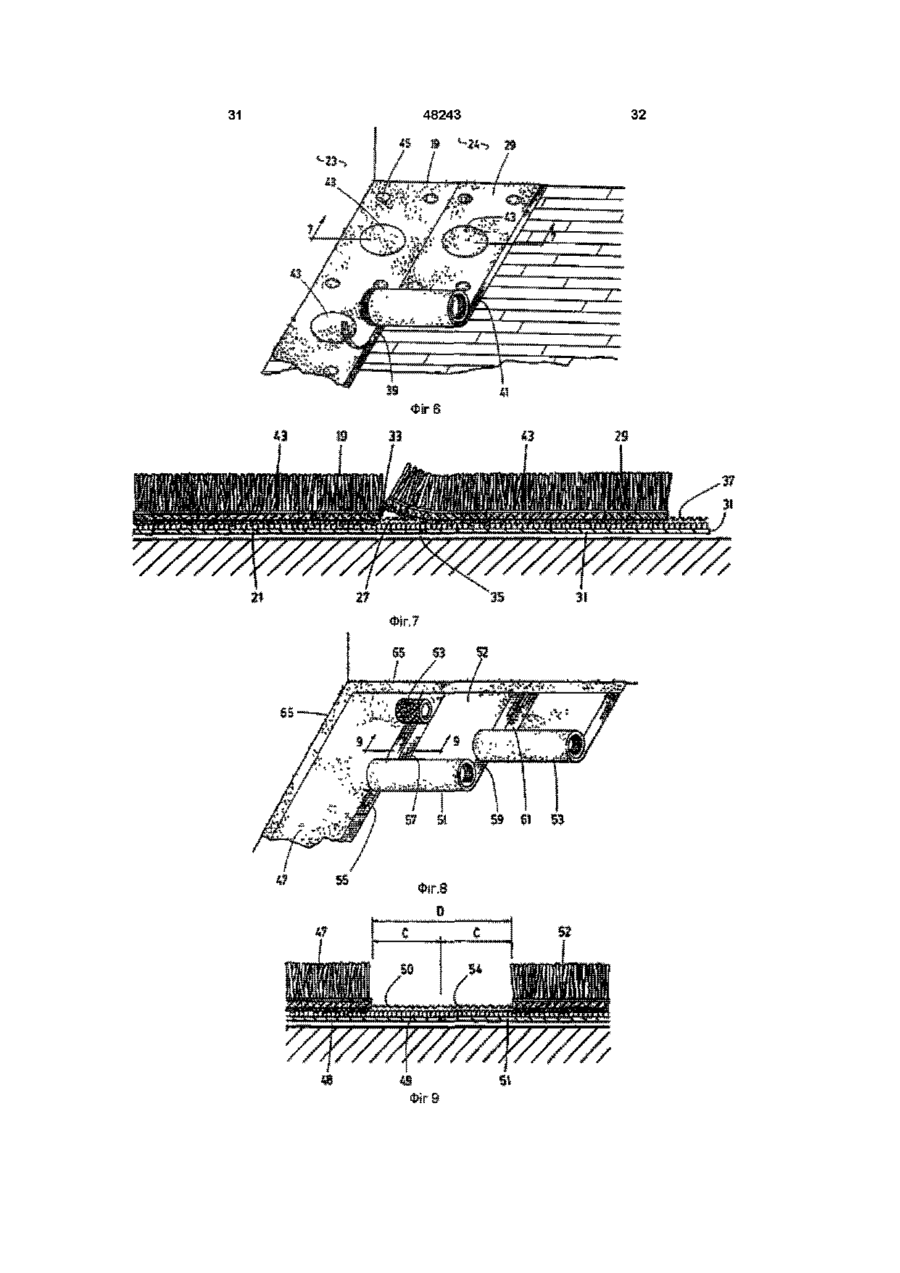

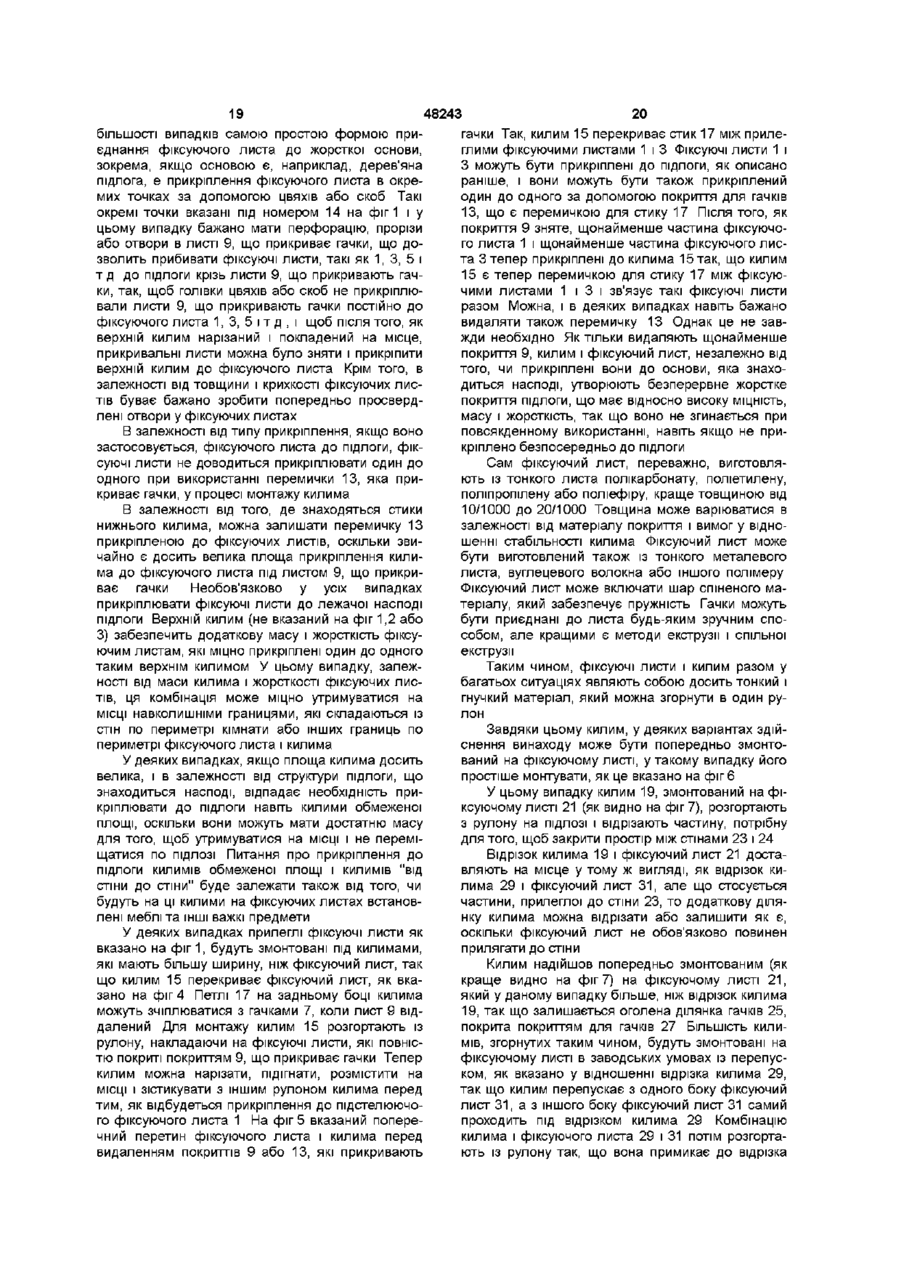

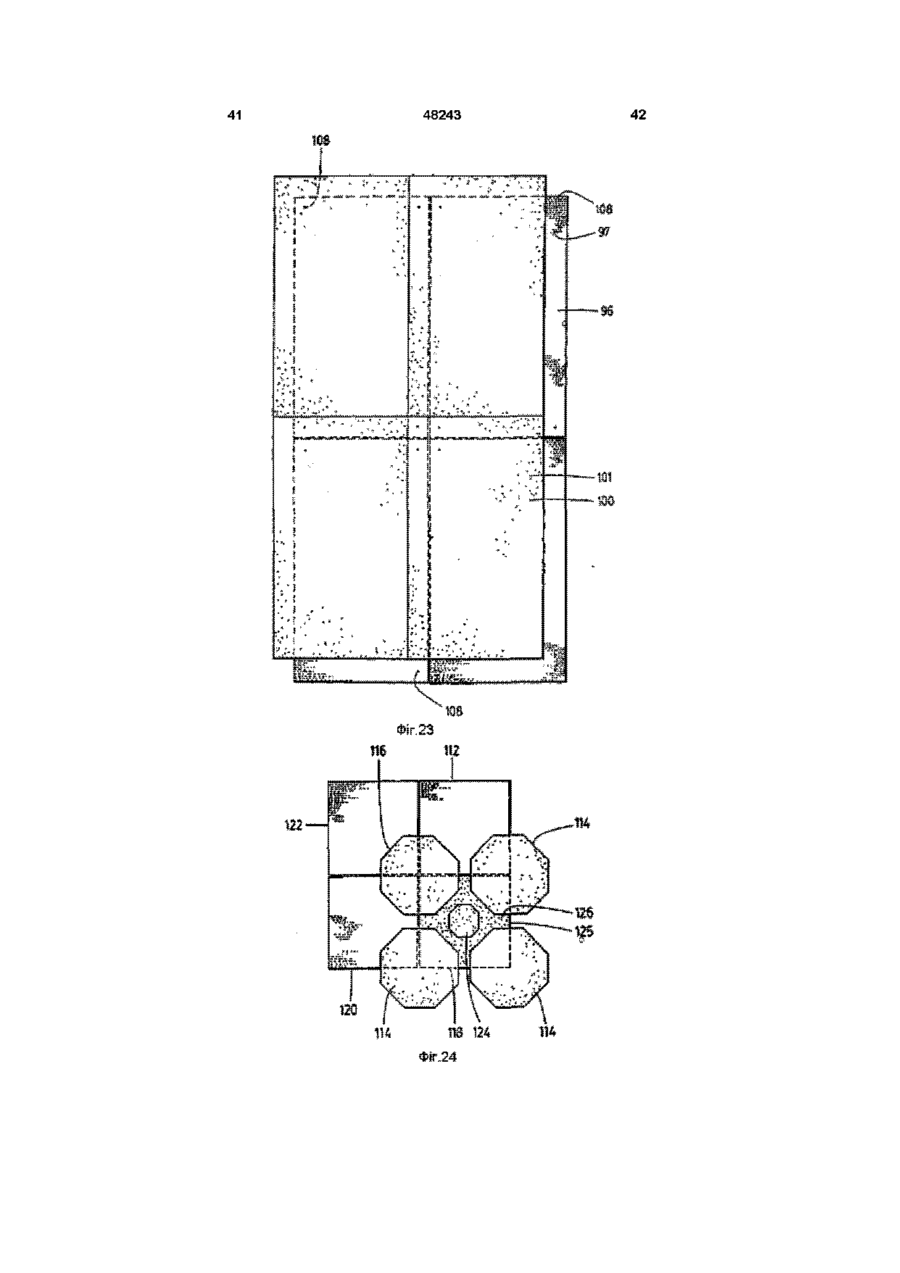

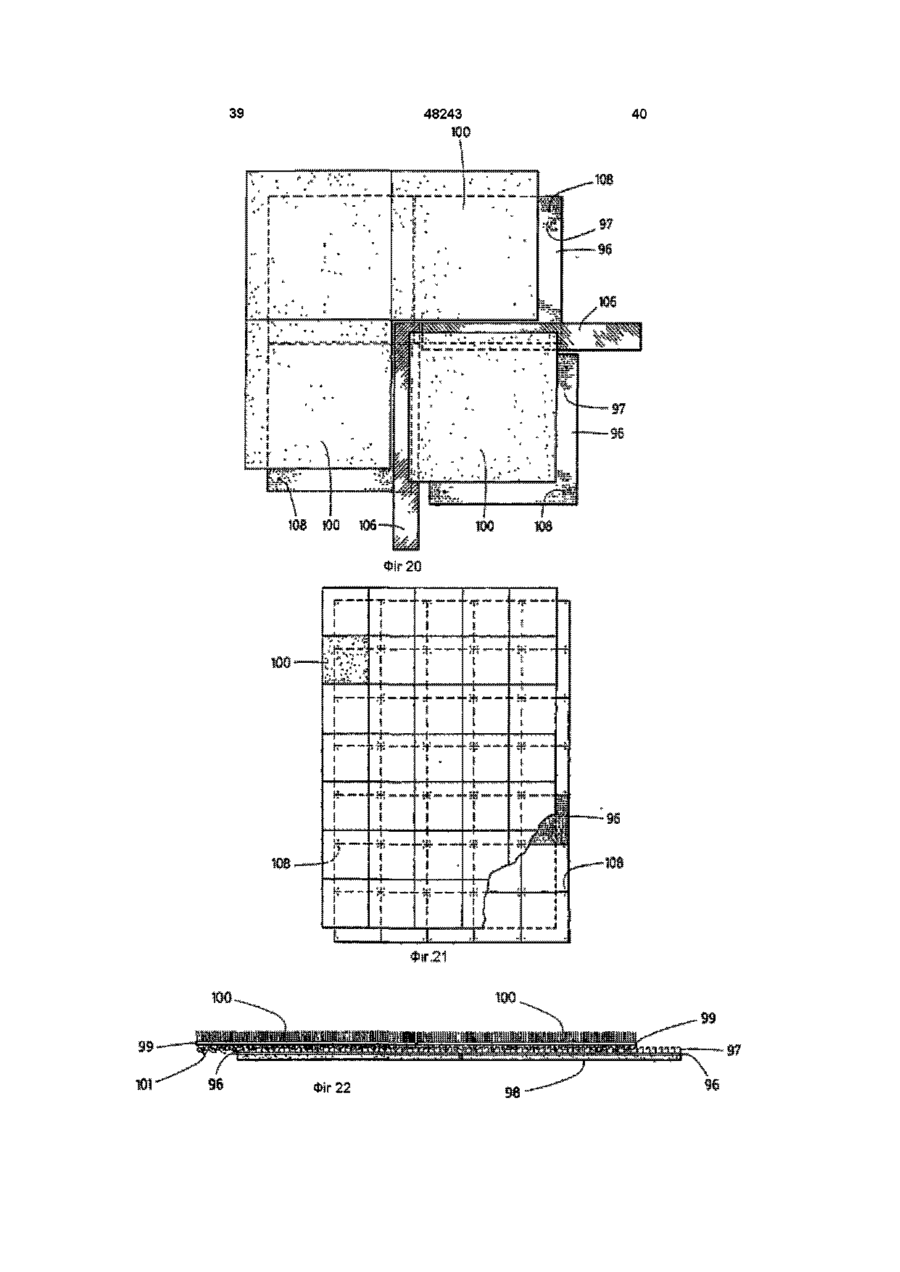

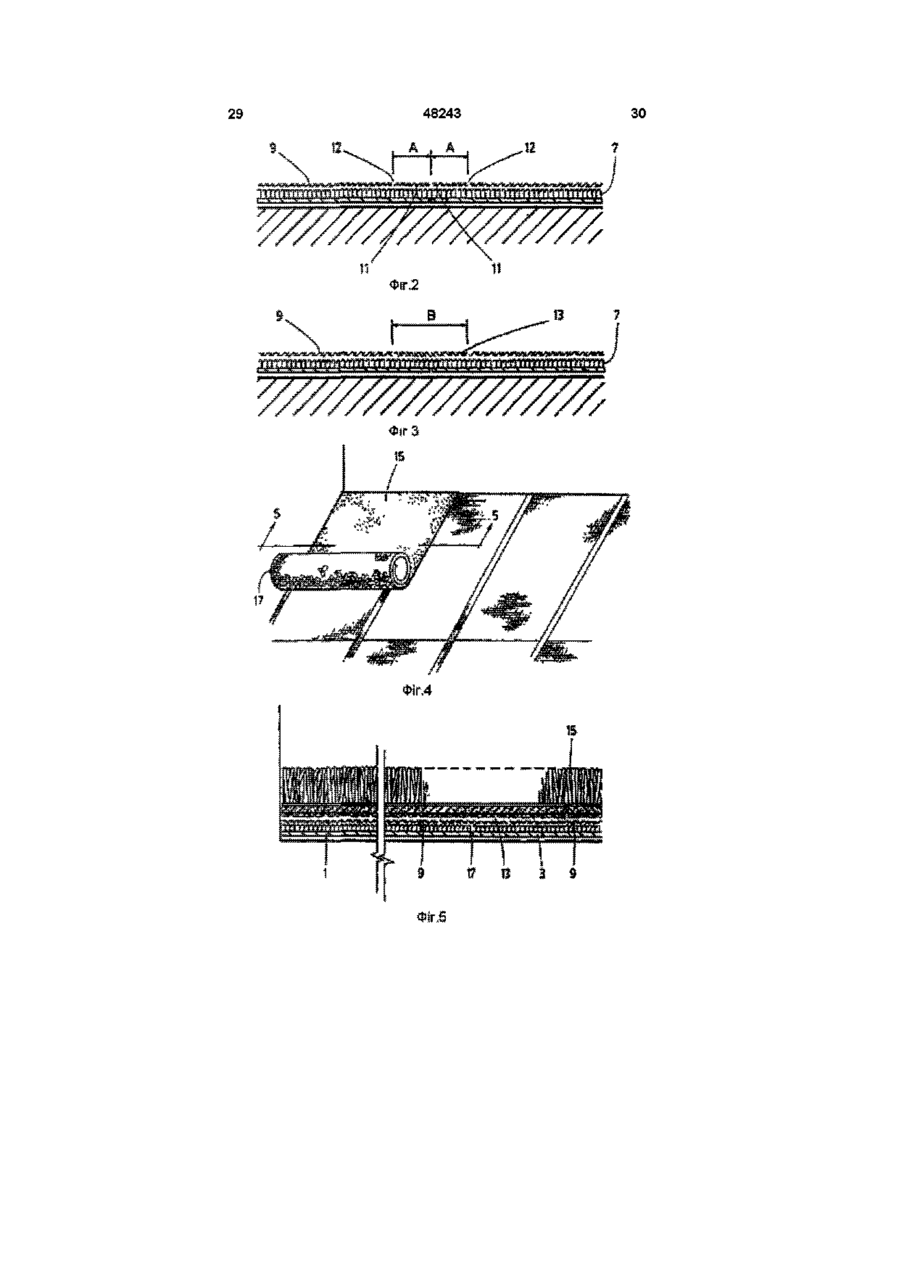

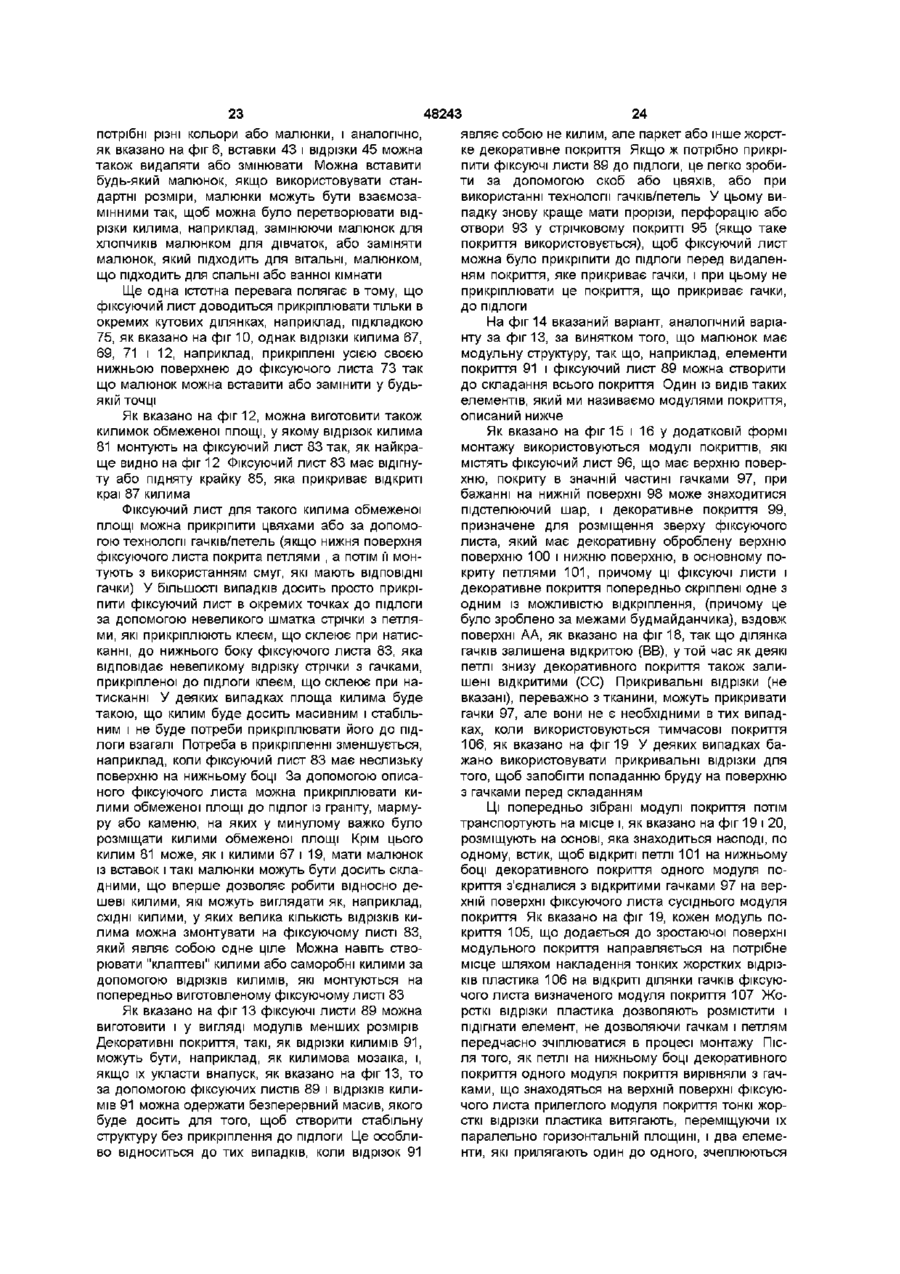

1 Модуль покриття для покриття поверхні і для прикріплення до додаткових модулів, який відрізняється тим, що включає щонайменше одне декоративне покриття, яке має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксуючий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, і фіксуючий лист має такі розміри, що на верхній поверхні фіксуючого листа створюється ділянка накладення, відкрита вздовж одного краю модуля, яка має засіб для прикріплення з можливістю відкріплення такого модуля до сусіднього модуля шляхом прикріплення до відкритої ділянки накладення на нижній поверхні декоративного покриття сусіднього модуля 2 Модуль покриття для покриття поверхні і для прикріплення до додаткових модулів, який відрізняється тим, що включає щонайменше одне декоративне покриття, що має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксуючий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, і в модулі фіксуючий лист має такі розміри, що на нижній поверхні декоративного покриття утворена ділянка накладення, яка відкрита вздовж одного краю модуля і має засіб для прикріплення з можливістю відкріплення такого модуля до сусіднього модуля шляхом прикріплення до ділянки накладення на верхню поверхню фіксуючого листа сусіднього модуля 3 Модуль покриття згідно з пп 1 - 2 , який відрізняється тим, що засіб для прикріплення з можливістю відкріплення на ділянках накладення на фіксуючому листі і декоративне покриття являють собою одну частину взаємно додаткової системи прикріплення за допомогою гачків і петель, яка в основному покриває ділянку накладення фіксуючого листа для можливості сполучатись з додатковою другою частиною цієї системи гачків і петель на ДІЛЯНЦІ накладення прилеглого декоративного покриття 4 Модуль покриття згідно з п 3, який відрізняється тим, що тимчасове покриття для ділянки накладення для запобігання прикріплення такого модуля до сусіднього модуля доти, поки модуль і сусідній модуль не будуть приведені у потрібне положення відносно один одного, у якому тимчасове покриття може бути по вибору тонким гладким листом, який має такі розміри, щоб запобігти передчасному зчепленню гачків і петель системи прикріплення, який не може прикріплюватись ні до якої взаємно додаткової частини ні з гачків, ні з петель і у якому тимчасове покриття має бути досить жорстким і тонким, щоб його можна було прокласти між взаємо додатковими з'єднаннями з гачків і петель декоративного покриття і фіксуючого листа, щоб зруйнувати такі з'єднання на ДІЛЯНЦІ такого покриття для забезпечення можливості пригінки декоративного покриття щодо фіксуючого листа або одного модуля щодо іншого 5 Модуль покриття згідно з пп 1,2, який відрізняється тим, що декоративне покриття і недекоративний фіксуючий лист мають точні розміри і рівно прикріплені один до одного так, щоб утворилася попередньо задана ділянка накладення фіксуючого листа і декоративного покриття так, щоб, коли фіксуючий лист першого модуля поміщають у положення поруч із сусіднім другим модулем, декоративне покриття першого модуля перекриває другий модуль на попередньо задану величину і у q ГО 00 48243 попередньо заданому відношенні до декоративного покриття другого модуля 6 Модуль покриття згідно з п 1, який відрізняється тим, що містить додаткову ділянку накладення, що являє собою відкриту ділянку на фіксуючому листі вздовж другого краю модуля покриття 7 Модуль покриття згідно з п 2, який відрізняється тим, що містить додаткову ділянку накладення, що являє собою відкриту ділянку на декоративному покритті вздовж другого краю модуля покриття 8 Модуль покриття згідно з п 3, який відрізняється тим, що нижня поверхня фіксуючого листа містить пружну підкладку, який, за вибором, укладений на підлогу і за вибором прикріплений до сусідніх подібних модулів з утворенням покриття з достатньою масою і жорсткістю для того, щоб за вою якнайбільше в обмеженій КІЛЬКОСТІ окремих точок 13 Фіксуючий лист у сполученні з декоративним листовим покриттям, що має зворотний бік, в основному покритий петлями, і з жорсткою несучою основою, призначений для її покриття, який відрізняється тим, що містить тонкий гнучкий фіксуючий лист, який має верхній бік, в основному покритий гачками, розташований як проміжний відносно покриття і несучої основи, причому гачки знаходяться в зачепленні з можливістю відчеплення з петлями листового покриття, причому один або декілька листів змонтовані поруч з іншим, щоб в основному покрити несучу основу під покриттям, причому лист і покриття разом мають достатню жорсткість, щоб підтримати систему проти зусиль, спрямованих на подовжній вигин покриття, коли система покладена на основу лишатися на МІСЦІ на ПІДЛОЗІ без здимання або 14 Фіксуючий лист згідно з п 12, який відрізняється тим, що крім того додатково знаходиться в з'єднанні з несучою основою таким чином, що лист прикріплений із можливістю відкріплення до несучої основи в обмеженій КІЛЬКОСТІ окремих точок 15 Фіксуючий лист згідно з п 13, який відрізняється тим, що несучою основою є підлога, лист вільно переміщається по ній і має достатню масу і жорсткість для того, щоб залишатися на МІСЦІ без прикріплення до несучої основи 16 Фіксуючий лист згідно з п 12, який відрізняється тим, що містить пружний шар, яким покритий фіксуючий лист з боку, протилежного поверхні з гачками 17 Модуль покриття з фіксуючим листом, який відрізняється тим, що містить відносно тонкий гнучкий фіксуючий лист, який має верхню поверхню фіксуючого листа, покриту в основному гачками, декоративне покриття, прикріплене до фіксуючого листа, яке має декоративну оброблену верхню поверхню і нижню поверхню, покриту в основному петлями, причому нижня поверхня декоративного покриття прикріплена з можливістю відкріплення певним чином до верхньої поверхні фіксуючого листа за допомогою щонайменше деяких гачків і петель, так що декоративне покриття на фіксуючому листі частково покриває фіксуючий лист на попередньо задану величину, що дозволяє здійснити взаємне зчеплення між декоративним покриттям і згаданим фіксуючим листом сусіднього модуля, знімне покриття, що прикриває гачки, на верхній поверхні фіксуючого листа для запобігання передчасного прикріплення гачків на верхній поверхні цього фіксуючого листа до петель на нижній поверхні декоративного покриття, яке покладене зверху згаданого сусіднього модуля переміщення, коли його піддають звичайній експлуатації, без прикріплення до підлоги, у якому нижня поверхня фіксуючого листа містить не ковзке покриття 9 Модуль покриття для покриття поверхні і для прикріплення до додаткових модулів, який відрізняється тим, що включає декоративне покриття, яке має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксуючий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, в якому покриття і фіксуючий лист мають такі розміри, що на верхній поверхні фіксуючого листа утворюються перші відкриті ділянки накладення вздовж щонайменше двох сусідніх країв модуля і другі ділянки накладення на нижній поверхні декоративного покриття, відкриті вздовж щонайменше двох країв, протилежних першим ділянкам накладення, причому ВІДПОВІДНІ ДІЛЯНКИ накладення обладнані першими і другими частинами системи прикріплення з можливістю відкріплення такого модуля до сусіднього такого модуля 10 Модуль покриття згідно з п 9, який відрізняється тим, що він містить тимчасове покриття з гачків для ділянки накладення 11 Модуль покриття згідно з п 10, який відрізняється тим, що нижня поверхня фіксуючого листа обладнана пружною підкладкою 12 Фіксуючий лист у сполученні з декоративним покриттям, що містить оброблену поверхню, який відрізняється тим, що покриття має поверхню, протилежну обробленій поверхні, в основному покриту петлями для покриття жорсткої несучої основи, причому фіксуючий лист містить тонкий гнучкий лист, в основному покритий гачками на поверхні для прикріплення до петель покриття, які звернені до нього, для розміщення між покриттям і згаданою несучою основою, причому лист в основному покриває несучу основу під покриттям і має, у сполученні з покриттям, достатню жорсткість і масу, щоб запобігти згинанню покриття по всій його поверхні, коли воно прикріплене до фіксуючого листа і покладено на основу, і з'єднано з осно 18 Модуль покриття згідно з п 17, який відрізняється тим, що нижня поверхня гнучкого фіксуючого листа покрита амортизуючою підкладкою і покриття, що прикриває гачки, являє собою тонкий жорсткий відрізок пластика попередньо заданої довжини і ширини так, що відповідає ДІЛЯНЦІ накладення фіксуючого листа і сусіднього декоративного покриття 19 Спосіб монтажу покриття, який відрізняється тим, що вибирають фіксуючий лист, покритий з одного боку гачками, монтують декоративне по 48243 криття, покрите, певним чином, з одного боку доповнювальними петлями на фіксуючому листі стосовно фіксуючого листа, щоб створити складальний елемент за допомогою накладених відкритих ділянок фіксуючого листа і декоративного покриття, повторюють вищезгадані операції для створення ряду складальних елементів із декоративного покриття і фіксуючого листа, які мають відкриті ділянки фіксуючого листа і декоративного покриття, тимчасово прикривають щонайменше частину відкритих ділянок фіксуючого листа, накладають відкриту ділянку декоративного покриття різних складальних елементів, які були раніше створені, на відкриту ділянку зазначеного фіксуючого листа, тимчасово прикриту, видаляють тимчасове покриття 20 Спосіб згідно з п 19, який відрізняється тим, що монтування декоративного покриття виконують таким чином, щоб у результаті розташування частин у певному відношенні один до одного залишалися оголені ділянки вздовж щонайменше двох країв складального елемента при монтуванні декоративного покриття Даний винахід стосується тонких еластичних фіксуючих листів, призначених для використання під килимами та іншими декоративними покриттями На практиці, коли такі фіксуючі листи монтують, ці листи слугують для того, щоб зв'язувати декоративні покриття разом в один функціональний елемент, і щоб надавати масивність і стабільність такому елементу, зокрема, елементу, який має еластичне декоративне покриття, таке як килим Фіксуючий лист може бути покритий з одного боку гачками для фіксації декоративного покриття шляхом зчеплення гачків і петель, які їх доповнюють і знаходяться на нижньому боці покриття Сам по собі фіксуючий лист може бути прикріплений до основи, яка знаходиться під ним, такій як підлога або стіна, або він може вільно лежати на ПІДЛОЗІ, якщо лист і покриття разом мають достатню масу, або розміщені так, щоб запобігти їхнього зміщення Можна випускати фіксуючі листи у вигляді маленьких або великих модулів із попередньо прикріпленим декоративним покриттям, як буде описано нижче підлоги, і килим розтягують по цих скобах Такий спосіб має ту перевагу, що килим можна розтягти повторно, щоб видалити виникаючі вигини, і килим і основу, які не прикріплені до підлоги можна знімати не ушкоджуючи килим Проте розтягування являє собою важку працю, що вимагає майстерності, і розміщення покриття "від СТІНИ ДО СТІНИ" Є Звичайно декоративні еластичні покриття, такі як килими, прикріплюють до жорстких основ під ними, таким як підлога з дерева або бетону Часто бажано, або навіть необхідно, прикріплювати килим до підлоги, і за останні роки був розроблений ряд способів такого прикріплення Килим можна приклеїти безпосередньо до підлоги Так часто поступають в установах де підстеляючою основою є бетон, і рідкий клей наносять по всій бетонній площі, на яку має бути укладене покриття Такий ПІДХІД має ту перевагу, що доти, поки між килимом і підлогою зберігається неушкодженою сила зчеплення, килим не буде згинатися Звичайно, змінити положення килима або замінити килим буде важко, оскільки прийдеться відривати раніше нанесений клей від підлоги і наносити новий Крім того, такі клеї часто містять леткі органічні компоненти, які у деяких місцях заборонені до використання, або для їх застосування потрібно особлива вентиляція дуже дорогою операцією Цей спосіб дозволяє також уникнути використання летких органічних сполук, але деякі труднощі можуть виникати при монтажі на бетоні смуг без прибивання килима Більш сучасні способи припускають використання кріплень типу "Velcro", які описані в патентній літературі див патент Німеччини 7,029,524 (8 серпня 1970р), патент США 3,574,019 (6 квітня, 1971 р), патент Великобританії 1,546,901 (31 травня 1979 р), патент США 4,822,658 (18 квітня 1989 р), патент США 5,191,692 (9 березня 1993 р), патент США 5,382,462 (17 січня 1995 р), і патент США 5,479,755 (2 січня 1996 р) Описи усіх цих патентів згадані тут для ВІДОМОСТІ У патенті США '658 того ж автора описаний монтаж "від СТІНИ ДО СТІНИ", у ході якого смуги з гачками прикріплюють клеєм, що склеює при надавлюванні, по периметрі кімнати і по стиках килима Килим, який має петлі на нижній поверхні, нарізають по розмірі кімнати, і петлі зчіплюються зі стрічкою, яка має гачки У патенті США '692 описаний спосіб з'єднання килима, аналогічний способові по патенті США '658 Обидва цих описи також розкривають переваги використання стрічки, яка прикриває гачки, із них основна перевага полягає в тому, що така стрічка запобігає передчасному зчепленню гачків і петель, а це дозволяє правильно розмістити килим і підправити його, і при цьому не доводиться відчіплювати передчасно зчеплені гачки і петлі в процесі монтажу Такий відомий спосіб має ті ж переваги, що і монтаж смуг по периметрі і по стиках килима, зокрема, килим можна підняти без нанесення ушкоджень килиму, і при цьому уникнути необхідності використовувати в якості клею леткі сполуки Ще один ПІДХІД до розміщення килима "від стіни до стіни" припускає використовувати "смуги без скоб", які являють собою дерев'яні смуги, які мають кутові цвяхи із широкими голівками, спрямовані нагору крізь ці смуги Смуги укріплюють по периметрі тієї площі, яка має бути накрита килимом, часто їх прибивають цвяхами до дерев'яної Друге рішення, яке було зроблено раніше, надано у патенті США № 4 649 069 від 10 березня 1987р на ім'я Тоуна В цьому патенті описаний килим плиточного типу з декоративним ворсом на обох його відкритих поверхнях, що дозволяє його перегортати Таку плитку виготовляють з двох листів, один відносно другого так, що коли їх укла 48243 дають поряд друг з другом, сусідні краї перекривають один одного Засоби для фіксації можуть бути прикріплені до кожної ділянки наложения так, що сусідні плитки можна утримувати стабільніше ОДИН ВІДНОСНО ОДНОГО У патенті № 1 546 901 (Велика Британія), який був вже згаданий вище, описана килимова плитка, яка має ніжну поверхню, що може нести„на себе першу частину системи прикріплення з гачків і петель, яку можна прикріпляти до одиночного підкладального листу У опису до патенту США № 5 382 462, вищезгаданий наданий лист, який теж можна клеїти до підлоги, причому лист має гачки, які направлені догори для кріплення петель, які знаходяться на зворотної стороні килима складаного зверху Відомий з опису до патенту США № 4 649 069 модуль покриття поверхні і для прикріплення до додаткових модулів за сукупністю ознак до винаходу, що заявляється, є найближчим аналогом В основу винаходу покладено задачу створити такий модуль покриття поверхні і для прикріплення до додаткових модулів, стосовно якому забезпечена достатня маса і стабільність, які дозволяють утримувати на МІСЦІ З мінімальним прикріпленням або без нього Задача, яка покладена за основу, досягається тому, що у модулі покриття для покриття поверхні і для прикріплення до додаткових модулів, стосовно винаходу він включає щонайменше одне декоративне покриття, яке має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксуючий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, і фіксуючий лист має такі розміри, що на верхній поверхні фіксуючого листа створюється ділянка накладення, відкрита вздовж одного краю модуля, і яка має засіб для прикріплення з можливістю відкріплення такого модуля до сусіднього модуля шляхом прикріплення до відкритої ділянки накладення на нижній поверхні декоративного покриття сусіднього модуля Крім того, стосовно винаходу модуль покриття для покриття поверхні і для прикріплення до додаткових модулів, включає щонайменше одне декоративне покриття, що має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксуючий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, і в модулі фіксуючий лист має такі розміри, що на нижній поверхні декоративного покриття утворена ділянка накладення, яка відкрита-вздовж одного краю модуля і має засіб для прикріплення з можливістю відкріплення такого модуля до сусіднього модуля шляхом прикріплення до ділянки накладення на верхню поверхню фіксуючого листа сусіднього модуля Крім того, стосовно винаходу засіб для модуля 8 покриття для прикріплення з можливістю відкріплення на ділянках накладення на фіксуючому листі і декоративне покриття являє собою одну частину взаємно додаткової системи прикріплення за допомогою гачків і петель, яка в основному покриває ділянку накладення фіксуючого листа для моЖЛИВІСТІ сполучатись з додатковою другою частиною цієї системи гачків і петель на ДІЛЯНЦІ накладення прилеглого декоративного покриття Крім того, стосовно винаходу тимчасове покриття для ділянки накладення для запобігання прикріплення такого модуля до сусіднього модуля доти, поки модуль і сусідній модуль не будуть приведені у потрібне положення відносно один одного, і у якому тимчасове покриття може бути по вибору тонким гладким листом, який має такі розміри, щоб запобігти передчасному зчепленню гачків і петель системи прикріплення, і який не може прикріплюватись ні к якої взаємо додаткової частини ні з гачків ні з петель і у якому тимчасове покриття додатково за вибором має бути досить жорстким і тонким, щоб його можна було прокласти між взаімо додатковими з'єднаннями з гачків і петель з'єднаних декоративного покриття і фіксуючого листа, щоб зруйнувати такі з'єднання на ДІЛЯНЦІ такого покриття для забезпечення можлиВІСТІ пригінки декоративного покриття щодо фіксуючого листа або одного модуля щодо іншого Крім того, стосовно винаходу декоративне покриття і недекоративний фіксуючий лист мають точні розміри і рівно прикріплені один до одного так, щоб утворилася попередньо задана ділянка накладення фіксуючого листа і декоративного покриття так, щоб, коли фіксуючий лист першого модуля поміщають у положення поруч із сусіднім другим модулем, декоративне покриття першого модуля перекриває другий модуль на попередньо задану величину і у попередньо заданому відношенні до декоративного покриття другого модуля Крім того, стосовно винаходу модуль покриття містить додаткову ділянку накладення, що являє собою відкриту ділянку на фіксуючому листі вздовж другого краю модуля покриття Крім того, стосовно винаходу модуль покриття містить додаткову ділянку накладення, що являє собою відкриту ділянку на декоративному покритті вздовж другого краю модуля покриття Крім того, стосовно винаходу нижня поверхня фіксуючого листа містить пружну підкладку і який за вибором укладений на підлогу і за вибором прикріплений до сусідніх подібних модулів з утворенням покриття з достатньою масою і жорсткістю для того, щоб залишатися на МІСЦІ на ПІДЛОЗІ без здимання або переміщення, коли його піддають звичайной експлуатації, і без прикріплення до підлоги і у якому нижня поверхня фіксуючого листа містить нековзке покриття Крім того, стосовно винаходу модуль покриття для покриття поверхні і для прикріплення до додаткових модулів, включає також декоративне покриття, яке має верхню декоративну поверхню і протилежну нижню поверхню, яка несе на собі першу частину системи кріплення з гачків і петель, недекоративний фіксуючий лист, який має верхню поверхню, що несе другу частину системи кріплення з гачків і петель, причому покриття і фіксую 48243 чий лист кожного модуля прикріплені один до одного за допомогою системи кріплення з гачків і петель, і в якому покриття і фіксуючий лист мають такі розміри, що на верхний поверхні фіксуючого листа утворюються перші відкриті ділянки накладення вздовж щонайменше двох сусідніх країв модуля, і другі ділянки накладення на нижній поверхні декоративного покриття, відкриті вздовж щонайменше двох країв, протилежних першим ділянкам накладення, причому ВІДПОВІДНІ ДІЛЯНКИ накладення обладнані першими і другими частинами системи прикріплення для прикріплення з можливістю відкріплення такого модуля до сусіднього такого модуля Крім того, стосовно винаходу модуль покриття містить тимчасове покриття гачків для ділянки накладення Крім того, стосовно винаходу ніжня поверхня фіксуючого листа обладнана пружною підкладкою Також, стосовно винаходу модуль покриття з фіксуючим листом містить відносно тонкий гнучкий фіксуючий лист, який має верхню поверхню фіксуючого листа, покриту в основному гачками, декоративне покриття, прикріплене до фіксуючого листа, яке має декоративну оброблену верхню поверхню і нижню поверхню, покриту в основному петлями, причому нижня поверхня декоративного покриття прикріплена з можливістю відкріплення певним чином до верхньої поверхні фіксуючого листа за допомогою щонайменше деяких гачків і петель, так що декоративне покриття на фіксуючому листі частково покриває фіксуючий лист на попередньо задану величину, що дозволяє здійснити взаємне зчеплення між декоративним покриттям і згаданим фіксуючим листом сусіднього модуля, знімне покриття, що прикриває гачки, на верхній поверхні фіксуючого листа для запобігання передчасного прикріплення гачків на верхній поверхні цього фіксуючого листа до петель на нижньої поверхні лежачого зверху декоративного покриття згаданого сусіднього модуля Крім того, стосовно винаходу нижня поверхня гнучкого фіксуючого листа покрита амортизуючою підкладкою і покриття, що прикриває гачки, являє собою по вибору тонкий жорсткий відрізок пластика попередньо заданої довжини і ширини так, що відповідає ДІЛЯНЦІ накладення фіксуючого листа і сусіднього декоративного покриття Виготовлення килима і інших декоративних покриттів у вигляді єдиного цілого - це система, яка після її накладення буде мати достатню масу і стабільність, так що прикріплення до основи, яка знаходиться під нею або не буде потрібно, або може бути слабким, і яку можна змонтувати поверх існуючих основ, так що при цьому не виникне необхідність видаляти існуюче покриття Однак необхідність транспортування у вантажівках і фізичному розміщенні на МІСЦІ, наприклад, у кімнаті, подібна системи припускає, що або система має достатню гнучкість, так що її можна згорнути в рулон, або ж, якщо вона жорстка, то така система повинна являти собою збірні модулі, так що безперервне покриття можна зібрати на МІСЦІ, І при цьому буде забезпечена достатня маса і стабільність, які дозволяють утримувати покриття на МІСЦІ з мінімальним прикріпленням або, по можливості, 10 без прикріплення, особливо коли покриття наноситься на вже існуючі підлоги або підстелюючі поверхні Як відзначалося вище, є досить основ для того, щоб прикріплювати килим або інше декоративне покриття до поверхні, що знаходиться насподі, тільки в декількох окремих ділових точках, або навіть у деяких випадках не прикріплювати таке покриття взагалі, щоб його легко можна було зняти Прикріплення до лежачої насподі поверхні в окремих точках наносить мінімальні ушкодження цій поверхні, забезпечує простоту видалення і легкість монтажу Проте необхідно створити продукт, спосіб і систему, для того, щоб перетворити такі окремі точки прикріплення в структурно інтегроване кріплення по всій поверхні, які знаходяться під килимом або іншим декоративним покриттям, щоб килим, який знаходиться зверху, або інше декоративне покриття зберігали СТІЙКІСТЬ ДО атмосферних явищ, рівність і стабільність горизонтальної поверхні, коли таке покриття, зазнає впливу при переміщенні по ньому людей, механізмів, пересуванні меблів або при ЗМІНІ вологості і температури Відомий З опису до патенту США № 4 649 069 фіксуючий лист у сполученні з декоративним покриттям, що містить оброблену поверхню, за сукупністю ознак до винаходу, що заявляється, є найближчим аналогом В основу винаходу покладено задачу створити такий фіксуючий лист стосовно якому забезпечена достатня маса і стабільність, які дозволяють утримувати на МІСЦІ модуль з мінімальним прикріпленням до основи, або без прикріплення Технічна задача, яка покладена за основу, досягається тому, що фіксуючий лист у сполученні з декоративним покриттям, що містить оброблену поверхню, стосовно винаходу має поверхню протилежну обробленой поверхні, в основному покриту петлями для покриття жорсткої несучої основи, причому фіксуючий лист містить тонкий гнучкий лист, в основному покритий гачками на поверхні для прикріплення до петель покриття, які звернені до нього, для розміщення між покриттям і згаданою несучою основою, причому лист в основному покриває несучу основу під покриттям і має, у сполученні з покриттям, достатню жорсткість і масу, щоб запобігти згинанню покриття по всій його поверхні, коли воно прикріплене до фіксуючого листа і покладено на основу і з'єднано з основою якнайбільше в обмеженой КІЛЬКОСТІ окремих точок Крім того, стосовно винаходу фіксуючий лист у сполученні з декоративним листовим покриттям, що має зворотний бік, в основному покрит петлями, і з жорсткою несучою основою, призначений для її покриття, містить тонкий гнучкий фіксуючий лист, який має верхній бік, в основному покритий гачками, розташований як проміжний відносно покриття і несучої основи, причому гачки знаходяться в зачепленні з можливістю відчіплення з петлями листового покриття, причому один або декілька листів змонтовані один поруч з іншим, щоб в основному покрити несучу основу під покриттям, причому лист і покриття разом мають достатню жорсткість, щоб підтримати систему проти зусиль, спрямованих на подовжній вигин покриття, коли система покладена на основу 12 11 48243 Крім того, стосовно винаходу згадане поєдкриття, такого як килим, кераміка, плитка, панелі із нання знаходиться в поєднанні з несучою основою деревини листяних порід, мармуру, або СТІНОВІ таким чином, що лист прикріплений із можливістю покриття, до жорсткої несучої основи, яка знаховідкріплення до несучої основи в обмеженої КІЛЬдиться під ним, такій як підлога або стіна КОСТІ окремих точок Застосуванням фіксуючого листа, переважно, у вигляді відносно тонкого гнучкого листа, можна Крім того, стосовно винаходу несучою оснодомогтися того, що матеріали покриття будуть вою є підлога, і лист вільно переміщається по ней і являти собою одне ціле, наприклад, гнучкий кипо вибором має достатню масу і жорсткість для лим, який можна зібрати попередньо або на МІСЦІ того, щоб залишатися на МІСЦІ без прикріплення до на поверхні листа за допомогою доповнювальних несучої основи гачків на верхній поверхні гнучкого листа, які буКрім того, стосовно винаходу фіксуючий лист дуть відповідати петлям на нижній поверхні килимістить пружний шар, яким покрит фіксуючий лист ма або елементів килима Потім лист можна змонз боці, протилежного поверхні з гачками тувати на основі, яка знаходиться під ним, такій як Відомий З опису до патенту США № 4 649 069 бетон або дерево, прикріпляючи тільки в обмежеспособ монтажу покриття за сукупністю ознак до ній КІЛЬКОСТІ точок Фіксуючий лист дозволяє змонвинаходу, що заявляється, є найближчим аналотувати декоративне покриття навіть на камені або гом плитці, і при цьому не викликати значного ушкоВ основу винаходу покладено задачу створити дження підлог із каменю або плитки При цьому такий способ монтажу покриття стосовно якому декоративні малюнки можна набрати вже на фабзабезпечена достатня маса і стабільність, які дориці або де-небудь ще, або ж можна змонтувати їх зволяють утримувати на МІСЦІ модуль з мінімальна МІСЦІ шляхом нарізки і припасування різних коним прикріпленням його до основи, або без прильорів або шматків декоративного покриття один кріплення до одного на фіксуючому листі до одержання деЗадача, яка покладена, досягається тому, що коративних малюнків Така система підходить як стосовно винаходу вибирають фіксуючий лист, для створення невеликих килимків, так і для попокритий з одного боку гачками, монтують декоракриттів "від СТІНИ ДО СТІНИ", а для деяких видів китивне покриття, в основному покрите з одного боку лимків або покриттів "від СТІНИ ДО СТІНИ" або навіть доповнювальними петлями на фіксуючому листі мозаїки, можна взагалі не прикріплювати фіксуюпевним чином стосовно фіксуючого листа, щоб чий лист до підстелюючої основи Якщо килим створити складальний елемент за допомогою нанарізаний так, що відповідає стінам або границям кладених відкритих ділянок фіксуючого листа і кімнати, то фіксуючий лист може додати достатню декоративного покриття, повторюють вищезгадані ЦІЛІСНІСТЬ килиму, що дозволить просто покласти операції скільки буде потрібно для створення ряду його на місце так, що він буде обмежений перимескладальних елементів із декоративного покриття і тром стін або інших границь, або ж килим можна фіксуючого листа, які мають відкрити ділянки фікне прикріплювати до підлоги, якщо поверх нього суючого листа і декоративного покриття, тимчасобуде розміщено досить меблів Варто підкреслити, во прикривають щонайменше частину відкритих що фіксуючий лист, однак, не є опорною конструкділянок фіксуючого листа, накладають відкриту цією у звичайному значенні, у ВІДМІННІСТЬ наприділянку декоративного покриття різних складальклад, від фіксуючої дошки за патентом Расюпе, них елементів, які були раніше створені на відкри5,060,443, оскільки він не підтримує підлогу або ту ділянку зазначеного фіксуючого листа, тимчастіну, по поверхні якої такий лист розміщений Фіксово прикриту, видаляють тимчасове покриття суючий лист є інструментом стабілізації килима або іншого декоративного покриття, яке накладаКрім того, стосовно винаходу монтування деють на нього, а також слугує для зв'язування індикоративного покриття виконують таким чином, щоб відуальних частин килима або декоративного поу результаті розташування частин у певному відкриття одне з одним, але необов'язково з ношенні один до одного залишалися оголені діляпідлогою Звичайно фіксуючий лист зберігає певнки вздовж щонайменше двох країв складального ний рівень еластичності, що дозволяє йому переелемента при монтуванні декоративного покриття кривати нерівності підлоги Крім того, завдяки подібній системі частини килима або іншого декоративного покриття, можна зібрати разом в одне ціле за допомогою підстеУ одному з варіантів винаходу зроблений молюючого знімного фіксуючого листа Окремі модудуль покриття, у якому НІЖНІЙ фіксуючий лист є лі можуть складатися з декоративного покриття і недекоративним листом, який має верхню поверхфіксуючого листа, які прикріплені один до одного ню, що несе другу частину системи кріплення з заздалегідь до монтажу на МІСЦІ Такі модулі легко гачків і петель Декоративне покриття і фіксуючий знімати і встановлювати наново, коли це потрібно лист кожного модуля прикріплені один до одного для ремонту або заміни за дизайнерським міркуза допомогою системи кріплення з гачків і петель, і ванням Крім того, такі окремі модулі можна з'єдфіксуючому листу надані такі розміри, що гарантонувати разом внапуск на фіксуючому листі або ж із вана ділянка накладення на верхній поверхні фікдекоративним покриттям на сусідніх модулях, так, суючого листа Ділянка накладення відкрита щоб додати всій структурі достатню масу і стабівздовж одного краю модуля, причому ця ділянка льність і звести до мінімуму або усунути необхіднакладення має засіб для прикріплення з можливіність прикріплення до основи стю відкріплення такого модуля до сусіднього згаданого модуля за допомогою сусіднього модуля У Даний винахід з одного боку пропонує фіксуюальтернативному варіанті виконання винаходу чий лист, переважно, із пластика, для прикріпленфіксуючому листі надані такі розміри, щоб зробити ня з можливістю відкріплення декоративного по 13 48243 14 ділянку наложения НІЖНІЙ поверхні декоративного як підлога, причому декоративне покриття має покриття, відкритого вздовж одного краю модуля, оброблену верхню поверхню і протилежну поверхпричому ця ділянка наложения має засобі для ню, яка в основному покрита петлями Фіксуючий прикріплення такого модуля до сусіднього модуля лист може являти собою відносно тонкий гнучкий шляхом прикріплення до відкритої ділянки налолист, переважно з пластика, такого як полікарбожения верхній поверхні фіксуючого листа сусіднат, поліефір, поліетилен, або поліпропілен, в оснього модуля В кожному з варіантів виконання новному покритий гачками по верхній поверхні, яка винаходу утворений модуль містить компоненти, звернена до покритого петлями поверхні декораякі з успіхом змонтовані з утворенням модуля в тивного покриття, і розміщений безпосередньо між порівнянні з модулем, який описаний у патенту декоративним покриттям і несучою основою Цей США № 4 649 069 гнучкий фіксуючий лист або листи можуть бути того ж розміру, що і комбіновані частини їхнього У другому варіанті виконання винаходу є фікпокриття, що покриває їх, хоча звичайно це не так суючий лист у комбінації з декоративним листом Звичайно є ділянки, де фіксуючі листи або декорапокриття, який має зворотну сторону, взагалі потивне покриття перекривають одне одного, і ці криту петлями і жорстку несучу основу для покритділянки використовуються для того, щоб зв'язати тя несучої основи Фіксуючий лист є тонким та разом фіксуючі листи, використовувані в даному еластичним з верхньої поверхні, покритий петляМІСЦІ Фіксуючий лист може бути більше, ніж площа ми, розташований між покриттям і несучою оснопід покриттям, або він може бути меншим у тих вою з гачками для прикріплення з можливістю відвипадках, коли потрібно обрізати верхній килим по кріплення з петлями листа покриття Один чи СТІНІ або ІНШІЙ границі Фіксуючий лист і декоратибільше листів укладають поряд один з другим взавне покриття в комбінації одне з одним повинні галі для покриття несучої основи під покриттям, мати достатню жорсткість для того, щоб підтримулист і покриття разом мають достатню жорсткість вати декоративне покриття і протистояти зусиллю для того, щоб утримувати систему від впливів, які горизонтального зрушення, яке прикладається до приводять к здутості, що виявляється на покритті, листа на ПІДЛОЗІ, або ІНШІЙ ОСНОВІ, КОЛИ зазначену покладеного за основу Цій варіант виконання має комбінацію накладають на жорстку несучу основу перевагу з любим покриттям, яке надане у патенту У деяких випадках фіксуючий лист буде прикріп№ 1 546 901 (Велика Британія) завдяки тому, що лений, до основи в обмеженій КІЛЬКОСТІ окремих має достатню жорсткість для утримання системи точок, або ж лист разом із покриттям може мати від впливів, які викликають здутість достатню жорсткість і масу для того, щоб його моУ другому варіанті виконання винаходу утвожна було вільно розмістити в границях кімнати або рений модуль покриття, що містить відносно тоннавіть укласти на підлогу без усяких обмежників кий гнучкий фіксуючий лист, який має верхню поверхню фіксуючого листа, яка покрита в Таким чином, інший аспект даного винаходу основному гачками Модуль покриття також має припускає, що можна монтувати декоративні гнучкі декоративне покриття, яке прикріплене до фіксуюфіксуючі листи так, щоб вони прилягали один до чого листа, що містить декоративну оброблену одного і використовувати або покриття у вигляді верхню поверхню і ніжну поверхню, яка в основгачків на фіксуючому листі, або декоративне поному покрита петлями, причому ніжна поверхня криття, що накладається зверху, таке як килим, декоративного покриття прикріплена з можливістю для того, щоб зв'язати стичні фіксуючі листи один відкріплення певним чином до верхньої поверхні з одним за допомогою доповнювальних один одфіксуючого листа за допомогою щонайменше деного гачків і петель Майже в усіх випадках верхнє яких гачків і петель так, що декоративне покриття покриття буде перекривати стики між фіксуючими на фіксуючому листі покриває фіксуючий лист на листами, а фіксуючі листи будуть перекривати попередню задану величину, що дозволяє здійсстики верхнього покриття, що дозволить чи зв'язанити взаємне покриття декоративного покриття і ти фіксуючі листи і покриття разом згаданим фіксуючим листом сусіднього модуля Краще, але не завжди обов'язково, щоб декоТакож є знімне покриття, що покриває гачки на ративне покриття було знімним із фіксуючого лисверхній поверхні фіксуючого листа для запобіганта Утому випадку, коли використовуються модулі ня передчасного прикріплення гачків на верхній меншого розміру, декоративне покриття звичайно поверхні цього фіксуючого листа до петель на нинакладається заздалегідь і може являти собою жній поверхні розташованого зверху декоративнопостійне покриття на недекоративному фіксуючого покриття згаданого сусіднього модуля му листі, залишаючи частину фіксуючого листа Звичайно фіксуючий лист є відносно тонким у порівнянні з декоративним покриттям на ньому, але в деяких випадках, наприклад, якщо застосовується тонкий шар мармурового облицювання, то фіксуючий лист може бути товщим і більш жорстким, ніж його матеріал , який його покриває, і його можна виготовити з інших матеріалів, крім пластика, таких як метал (алюміній або сталь), або дерево Таким чином, даний винахід включає, з одного боку, знімний фіксуючий лист для прикріплення з можливістю відкріплення декоративного покриття, такого як килим, до жорсткої несучої основи, такої або декоративного покриття вільною для того, щоб накладаючи внапуск сусідні модулі можна було б скріплювати їх один з одним з можливістю відкріплення Необхідно, щоб ця ділянка з'єднання внапуск забезпечувала скріплення з можливістю відкріплення, а також щоб був засіб для запобігання зчеплення в процесі монтажу, що дозволило б підганяти модулі один до одного в процесі монтажу Засобом скріплення з можливістю відкріплення, переважно, є система з'єднання за допомогою гачків і петель, але це може бути і клей, який при багаторазовому склеюванні і відриванні зберігає клейкість Утому випадку, коли для з'єднання мо 15 48243 16 дулів використовується система гачків і петель, люються один з одним через систему гачків і пеповинно бути запобігаюче зчепленню покриття, тель Тонкі жорсткі пластикові деталі можна також яке може бути зовсім гладким пластиком, який не використовувати для того, щоб відкріплювати зв'язується ні з гачками, ні з петлями, або для цієї окремі модулі модульного покриття Тонкі жорсткі мети можна використовувати прикривальні гачки пластикові деталі вставляють між механічно зв'япокриття з тканини або паперу, які не відрізняютьзаними частинами замка, утвореного гачками і ся від покриттів, що прикривають гачки і петлі за петлями прилягаючих модулів, паралельно горипатентом Расюпе '658 Для паркету, плитки, дерезонтальній площині, за допомогою чого порушують вини твердих порід, кераміки або інших жорстких механічний зв'язок і не дають гачкам і петлям декоративних покриттів можна застосовувати повступати в контакт один з одним, а це дозволяє криття у вигляді гнучкої стрічки на ДІЛЯНЦІ з'єднанзміщати і видаляти елементи з модульного поверня внапуск, така стрічка має смужку, яку потрібно хневого покриття відірвати від попередньо зібраного покриття Ще один аспект даного винаходу полягає в Увесь процес може бути задубльований, і в ньому тому, що запропоновано модуль покриття, признаможна використовувати тільки клей, або частково чений для транспортування до поверхні, яку треба використовувати клей, а частково - з'єднання за буде покривати, і для прикріплення додаткових допомогою петель і гачків модулів до одержання обробленої декоративної поверхні, що включає щонайменше одне декораТаким чином, індивідуальні модулі, утворені тивне покриття, яке має верхню декоративну пофіксуючим листом, і індивідуальні модулі, які верхню- і протилежну нижню поверхню, недекорапредставляють собою покриття, зв'язують разом, тивний фіксуючий лист, який має верхню одержуючи несучу масу, яка може "вільно переміповерхню, причому декоративне покриття прикріпщатися" по ПІДЛОЗІ або з'єднуватися з нею у декілене значною частиною своєї нижньої поверхні до лькох окремих точках недекоративного фіксуючого листа, а фіксуючий Ще один аспект даного винаходу включає фіклист має такі розміри, що після приєднання декосуючий лист або листи і елементи покриття, які ративного покриття до фіксуючого листа створюз'єднуючись один з одним внапуск у шаховому ються ділянки накладення на верхній поверхні порядку, утворюють безперервне покриття підлофіксуючого листа, оголеної щонайменше вздовж ги, яке має достатню жорсткість, стабільність до одного краю модуля, такі ділянки накладення маатмосферних впливів, стабільність в горизонтальють засоби для прикріплення з можливістю відкріній площині (стабільність проти зусилля зміщення) плення такого модуля із сусіднім модулем шляхом і гнучкість, так що звичайно при використанні таких приєднання ділянки накладення на нижній поверхпокриттів для підлоги не потрібно прикріплювати їх ні декоративного покриття, приєднаного до сусіддо підлоги Прикріплювати доводиться килимки нього модуля невеликої площі, які накривають слизьку мармурову підлогу або СХІДЦІ сход, або ж у тих випадках, Можна створювати модулі покриттів усіляких коли передбачається, що покриття буде викорисформ і розмірів, і декоративні візерунки можна тано в умовах інтенсивної експлуатації збирати на МІСЦІ ШЛЯХОМ сполучення різних кольорів або візерунків декоративного покриття того Ще один аспект даного винаходу полягає в самого типу, наприклад, шляхом чергування елетому, що декоративні модулі, які містять фіксуюментів червоного і синього килима, або шляхом чий лист і декоративне покриття, можна попересполучення різних типів декоративного покриття, дньо зібрати за межами будмайданчика, шляхом таких як килим і дерев'яні покриття в готелех, ресскріплення з можливістю відкріплення частини торанах або танцювальних залах, або ж сполученгачків, які знаходяться на верхній поверхні фіксуюня килимів, дерев'яних покриттів, кераміки або чого листа, із частиною петель, що знаходяться на каменю в домашній обстановці Звичайно подібне нижньому боці декоративного покриття, таким чибезперервне покриття повинно мати достатню ном, що декоративне покриття на фіксуючому лисжорсткість і масу, щоб не було потрібно прикріпті перекриває фіксуючий лист на певну величину лювати покриття до основи У деяких випадках Ці попередньо зібрані декоративні модулі можна прикріплення фіксуючого листа в декількох окрепотім транспортувати на будмайданчик і по окремих точках може знадобитися, наприклад, коли мості розміщати на основі, яка знаходиться наспоповерхнею, що покривається, є стіна ді, так, щоб вони прилягали один до одного, щоб сталося взаємне з'єднання петель, які знаходяться Далі наводимо опис варіантів здійснення данона нижньому боці декоративного покриття, яке го винаходу, із посиланням на супровідні кресленпредставляє собою один елемент, з гачками, які ня, де знаходяться на верхньому боці фіксуючого листа На фіг 1 вказані фіксуючі листи першого варіасусіднього декоративного модуля Кожен декоранту здійснення системи за винаходом, накладені тивний модуль, який додається до поверхні модуодин поруч із другим на ПІДЛОЗІ, причому тимчасові льного покриття, що збільшується, можна направперемички, які прикривають гачки, прикривають ляти в потрібну позицію шляхом розміщення сусідні стики, і їх видаляють, щоб зв'язати листи тонких жорстких деталей із пластика поверх огоразом лених гачків на фіксуючому листі вже встановлеНа фіг 2 вказаний у розрізі фіксуючий лист, поного декоративного модуля Після вирівнювання кладений на підлогу, причому лист покритий окредекоративного модуля відносно вже встановленомими знімними елементами, які прикривають гачки го модуля, тонкі жорсткі деталі з пластика витягапо границі А-А ють із двох модулів, паралельно горизонтальної На фіг 3 вказаний розріз по лінії 3-3 листів по площини, за допомогою чого сусідні модулі зчіпфіг 1 із з'єднуючим елементом, який прикриває 17 гачки На фіг 4 вказане килимове покриття, яке покладене на фіксуючий лист, зображений на фіг 1 На фіг 5 вказаний розріз по лінії 5-5 покриття по фіг 4 На фіг 6 вказане попередньо змонтоване килимове покриття разом із фіксуючим листом, покладене у вигляді прилеглих одна до одної і з'єднаних внапуск частин на ПІДЛОЗІ На фіг 7 вказаний розріз по лінії 7-7 покриття по фіг 6 На фіг 8 вказаний альтернативний варіант здійснення винаходу, у якому окремі смуги килимового покриття утворюють перемички між прилеглими один до одного фіксуючими листами На фіг 9 вказаний розріз по лінії 9-9 варіанта по фіг 8 На фіг 10 вказане інше розташування фіксуючого листа і килима з декоративним візерунком На фіг 11 вказаний килим обмеженої площі, змонтований на фіксуючому листі з крайкою На фіг 12 вказаний розріз вздовж лінії 11-11 варіанта по фіг 11 На фіг 13 вказаний ще один варіант здійснення - фіксуючий лист і елементи настеленого на нього декоративного покриття, яке не було створено з модульних елементів На фіг 14 вказаний ще один варіант фіксуючого листа і накладені внапуск елементи декоративного покриття, попередньо зібрані в індивідуальні модульні елементи і покладені впритул і внапуск На фіг 15 вказаний фіксуючий лист, який має верхню поверхню, в основному покриту гачками, і необов'язкову підкладку на нижньому боці фіксуючого листа На фіг 16 вказаний модуль декоративного покриття, яке має верхню поверхню з декоративною обробкою і нижню поверхню, в основному покриту петлями На фіг 17 вказаний один покривний модуль модульного поверхневого покриття, який має декоративне покриття, точно прикріплене внапуск з можливістю відкріплення до фіксуючого листа за допомогою технології з'єднання гачків із петлями На фіг 18 вказаний розріз по лінії 17-17 модуля по фіг 17 На фіг 19 вказані два попередньо зібраних модулі покриття, покладені впритул і внапуск на нижню основу На фіг 20 вказані три попередньо змонтованих модулі покриття, покладені впритул і внапуск на нижню основу, а четвертий модуль покриття знаходиться в процесі монтажу На фіг 21 вказана частина готового модульного поверхневого покриття На фіг 22 вказані у розрізі два модулі покриття, скріплені разом На фіг 23 вказано ще одне розташування модульного поверхневого покриття, яке складається з модулів покриття прямокутної форми На фіг 24 вказане інше розташування модульного поверхневого покриття, яке представляє собою декоративний візерунок із штучними роздільниками, відокремлювальними елементами мозаїки килима На фіг 25 вказаний декоративний роздільник, 48243 18 застосовуваний у варіанті по фіг 24 На фіг 26 вказаний один із способів, за допомогою якого модуль покриття, зібраний як вказано на фіг 24, може бути доставлений на місце На фіг 27 вказане інше розташування модулів покриття, яке являє собою альтернативу тому розташуванню, що вказано на фіг 24 Звертаючись до креслень, видно, що перший варіант здійснення фіксуючого листа 1, проілюстрований на фіг1, має прилеглі один до одного фіксуючі листи 3 і 5 Кожен фіксуючий лист покритий гачками 7 із пластика або волокна, які краще ПОМІТНІ на фіг 2 і 3, і які аналогічні гачкам, що у даний час використовуються в звичайних системах застібок гачки/петлі ("липучки") Покривні елементи 9, переважно, із тканини, прикривають гачки 7 У якості такого покривного елемента можна використовувати і плівку Такий покривний елемент краще помітний на фіг 2 і 3 Щоб зберегти гачки 7 у чистоті і запобігти передчасного зчеплення з підлягаючим монтажу верхнім покриття, фіксуючі листи цього виду повністю покриті покривним елементом Переважно, повинна бути окрема покривна смуга 11 шириною А, як вказано на фіг 2, по якій встановлюють проріз 12 у покритті шириною А, який попередньо прорізається і який іде вздовж границі кожного фіксуючого листа Хоча фіксуючий лист можна поставляти в рулонах, як буде описано нижче, у варіанті здійснення винаходу по фіг 1 це просто лист, наприклад, прямокутник розмірами чотири на ВІСІМ футів (1,2192x2,4384м) Його можна укласти на підлогу, і, у випадку монтажу "від стіни до стіни" якщо потрібно покрити всю поверхню підлоги або іншої жорсткої основи, такий лист може являти собою безперервний елемент з прилеглих один до одного фіксуючих листів Оскільки ЛИСТ покритий покривними елементами 9 і смугами 11, то можна розкласти і змонтувати килим на цьому листі без передчасного зчеплення гачків 7 з петлями, що доповнюють їх Килим, сконструйований, наприклад, як описано у патенті США 4 822 658, можна змонтувати на цьому фіксуючому листі Проте коли на фіксуючий лист накладають килим, може знадобитися, щоб фіксуючі листи були щонайменше зафіксовані між собою або, можливо, попередньо прикріплені до окремих ділянок на ПІДЛОЗІ Щоб прикріпити фіксуючі листи один до одного, спочатку видаляють попередньо нарізані смуги 11, які прикривають гачки і знаходяться на обох ділянках прилеглих один до одного фіксуючих листів, наприклад, 1 і 3, і замінюють їх перемичкою 13, що прикриває гачки, ця перемичка покриває стик між прилеглими фіксуючими листами і забезпечує з'єднання листів один з одним Смуга 13 може покрити стики між декількома фіксуючими листами Наприклад, на фіг 1 ця смуга покриває також стик між фіксуючими листами 8 і 10 Фіксуючі листи також можуть бути прикріплені до підлоги на декількох окремих ділянках як, наприклад, у точці 14 Фіксуючий лист може бути приклеєний, прикріплений стрічкою з гачками, яка прикріплена до підлоги, і яка може прикріплюватися до ВІДПОВІДНИХ петель на нижньому боці фіксуючого листа, або ж їх можна прикріплювати за допомогою двосторонньої клейкої стрічки, однак у 19 48243 більшості випадків самою простою формою приєднання фіксуючого листа до жорсткої основи, зокрема, якщо основою є, наприклад, дерев'яна підлога, є прикріплення фіксуючого листа в окремих точках за допомогою цвяхів або скоб Такі окремі точки вказані під номером 14 на фіг 1 і у цьому випадку бажано мати перфорацію, прорізи або отвори в листі 9, що прикриває гачки, що дозволить прибивати фіксуючі листи, такі як 1, 3, 5 і т д до підлоги крізь листи 9, що прикривають гачки, так, щоб голівки цвяхів або скоб не прикріплювали листи 9, що прикривають гачки постійно до фіксуючого листа 1, 3, 5 і т д , і щоб після того, як верхній килим нарізаний і покладений на місце, прикривальні листи можна було зняти і прикріпити верхній килим до фіксуючого листа Крім того, в залежності від товщини і крихкості фіксуючих листів буває бажано зробити попередньо просвердлені отвори у фіксуючих листах В залежності від типу прикріплення, якщо воно застосовується, фіксуючого листа до підлоги, фіксуючі листи не доводиться прикріплювати один до одного при використанні перемички 13, яка прикриває гачки, у процесі монтажу килима В залежності від того, де знаходяться стики нижнього килима, можна залишати перемичку 13 прикріпленою до фіксуючих листів, оскільки звичайно є досить велика площа прикріплення килима до фіксуючого листа під листом 9, що прикриває гачки Необов'язково у усіх випадках прикріплювати фіксуючі листи до лежачої насподі підлоги Верхній килим (не вказаний на фіг 1,2 або 3) забезпечить додаткову масу і жорсткість фіксуючим листам, які міцно прикріплені один до одного таким верхнім килимом У цьому випадку, залежності від маси килима і жорсткості фіксуючих листів, ця комбінація може міцно утримуватися на МІСЦІ навколишніми границями, які складаються із стін по периметрі кімнати або інших границь по периметрі фіксуючого листа і килима У деяких випадках, якщо площа килима досить велика, і в залежності від структури підлоги, що знаходиться насподі, відпадає необхідність прикріплювати до підлоги навіть килими обмеженої площі, оскільки вони можуть мати достатню масу для того, щоб утримуватися на МІСЦІ І не переміщатися по ПІДЛОЗІ Питання про прикріплення до підлоги килимів обмеженої площі і килимів "від СТІНИ до стіни" буде залежати також від того, чи будуть на ці килими на фіксуючих листах встановлені меблі та ІНШІ важкі предмети У деяких випадках прилеглі фіксуючі листи як вказано на фіг1, будуть змонтовані під килимами, які мають більшу ширину, ніж фіксуючий лист, так що килим 15 перекриває фіксуючий лист, як вказано на фіг 4 Петлі 17 на задньому боці килима можуть зчіплюватися з гачками 7, коли лист 9 віддалений Для монтажу килим 15 розгортають із рулону, накладаючи на фіксуючі листи, які повністю покриті покриттям 9, що прикриває гачки Тепер килим можна нарізати, підігнати, розмістити на МІСЦІ і зістикувати з іншим рулоном килима перед тим, як відбудеться прикріплення до підстелюючого фіксуючого листа 1 На фіг 5 вказаний поперечний перетин фіксуючого листа і килима перед видаленням покриттів 9 або 13, які прикривають 20 гачки Так, килим 15 перекриває стик 17 між прилеглими фіксуючими листами 1 і 3 Фіксуючі листи 1 і З можуть бути прикріплені до підлоги, як описано раніше, і вони можуть бути також прикріплений один до одного за допомогою покриття для гачків 13, що є перемичкою для стику 17 Після ТОГО, ЯК покриття 9 зняте, щонайменше частина фіксуючого листа 1 і щонайменше частина фіксуючого листа 3 тепер прикріплені до килима 15 так, що килим 15 є тепер перемичкою для стику 17 між фіксуючими листами 1 і 3 і зв'язує такі фіксуючі листи разом Можна, і в деяких випадках навіть бажано видаляти також перемичку 13 Однак це не завжди необхідно Як тільки видаляють щонайменше покриття 9, килим і фіксуючий лист, незалежно від того, чи прикріплені вони до основи, яка знаходиться насподі, утворюють безперервне жорстке покриття підлоги, що має відносно високу МІЦНІСТЬ, масу і жорсткість, так що воно не згинається при повсякденному використанні, навіть якщо не прикріплено безпосередньо до підлоги Сам фіксуючий лист, переважно, виготовляють із тонкого листа полікарбонату, поліетилену, поліпропілену або поліефіру, краще товщиною від 10/1000 до 20/1000 Товщина може варіюватися в залежності від матеріалу покриття і вимог у відношенні стабільності килима Фіксуючий лист може бути виготовлений також із тонкого металевого листа, вуглецевого волокна або іншого полімеру Фіксуючий лист може включати шар спіненого матеріалу, який забезпечує пружність Гачки можуть бути приєднані до листа будь-яким зручним способом, але кращими є методи екструзії і спільної екструзії Таким чином, фіксуючі листи і килим разом у багатьох ситуаціях являють собою досить тонкий і гнучкий матеріал, який можна згорнути в один рулон Завдяки цьому килим, у деяких варіантах здійснення винаходу може бути попередньо змонтований на фіксуючому листі, у такому випадку його простіше монтувати, як це вказано на фіг 6 У цьому випадку килим 19, змонтований на фіксуючому листі 21 (як видно на фіг 7), розгортають з рулону на ПІДЛОЗІ і відрізають частину, потрібну для того, щоб закрити простір між стінами 23 і 24 Відрізок килима 19 і фіксуючий лист 21 доставляють на місце у тому ж вигляді, як відрізок килима 29 і фіксуючий лист 31, але що стосується частини, прилеглої до стіни 23, то додаткову ділянку килима можна відрізати або залишити як є, оскільки фіксуючий лист не обов'язково повинен прилягати до стіни Килим надійшов попередньо змонтованим (як краще видно на фіг 7) на фіксуючому листі 21, який у даному випадку більше, ніж відрізок килима 19, так що залишається оголена ділянка гачків 25, покрита покриттям для гачків 27 БІЛЬШІСТЬ КИЛИМІВ, згорнутих таким чином, будуть змонтовані на фіксуючому листі в заводських умовах із перепуском, як вказано у відношенні відрізка килима 29, так що килим перепускає з одного боку фіксуючий лист 31, а з іншого боку фіксуючий лист 31 самий проходить під відрізком килима 29 Комбінацію килима і фіксуючого листа 29 і 31 потім розгортають із рулону так, що вона примикає до відрізка 21 48243 килима 19, і и можна відрізати і підігнати на МІСЦІ, ПІСЛЯ чого покриття 27, яке прикриває гачки, можна зняти, потягнувши це покриття нагору, за допомогою чого відвертають нижню частину відрізка килима 29, або в деяких випадках покриття 27 тягнуть нагору і через з'єднання 33 Відрізок килима 29 тепер міцно прикріплений до фіксуючого листа 21 і 31 і, оскільки він перекриває собою з'єднання 35 між ними, то він скріплює два фіксуючі листи разом Тепер можна повторити цей процес, накладаючи додатковий рулон килима поверх покриття 37, яке прикриває гачки, і видаляти це покриття, щоб прикріпити наступний сусідній відрізок килима до фіксуючого листа 31, і повторювати цей процес знову і знову доти, поки кімната не буде покрита килимом і фіксуючим листом, які утворюють безперервну структуру Якщо необхідно прикріпити фіксуючі листи до підлоги, то це можна зробити на оголених ділянках, де гачки фіксуючого листа і покриття, що прикриває гачки, не покриті попередньо змонтованим килимом, як у 39 або 41 У цьому випадку покриття 27 або 37, що прикриває гачки, може мати перфорацію, щілини або отвори, так що цвяхи або скоби, які проходять крізь покриття, що прикриває гачки, не будуть прикріплювати покриття, що прикриває гачки, до фіксуючого листа, який знаходиться насподі, так що це покриття можна буде зняти, як описано раніше Прикріплення фіксуючого листа до підлоги, наприклад, смугами 39 і 41 повинно бути достатнім у багатьох, навіть у більшості випадків, особливо коли таке прикріплення сполучається з тим фактом, що декоративне килимове покриття також зв'язує фіксуючі листи разом в одне ціле У деяких ситуаціях краще монтувати килим поверх фіксуючого листа на фабриці На фабриці можна нарізати і підігнати декілька рівних відрізків килимів і змонтувати їх на фіксуючому листі, що роблять і з декоративними цілями, і з метою транспортування відрізків килима як єдине ціле Таким чином, як вказано на Фіг 6, можна використовувати вставку, наприклад, вставку, 43, яка для декоративних цілей або для створення малюнка повторюється через певні інтервали на згорнутому в рулон килимі і містить геометричні вставки меншого розміру 45 Звичайно ці вставки мають різні кольори або різні малюнки, що дозволяє створити привабливий візерунок килима На фіг 8 вказаний ще один вид монтажу килима У даному випадку килим і фіксуючий лист будуть поставлятися з фабрики у скріпленому вигляді, однак килим, наприклад, килим 47, вужче, ніж фіксуючий лист 48, так що залишаються оголені ділянки гачків фіксуючого листа 49 і покриття 50, що прикриває гачки, приблизно шириною С, як вказано на фіг 8, ці ділянки йдуть по обох подовжніх краях У цьому випадку килим розгортають і, при бажанні, прикріплюють до підлоги Ще один аналогічний фіксуючий лист 51, на якому змонтований килим 52, розгортають і кладуть встик до фіксуючого листа 48 (видно на фіг 9) Фіксуючий лист 53 також розгортають і кладуть встик до фіксуючого листа 51 Фіксуючі листи можна прикріпити до підлоги, наприклад, прибивши їх цвяхами крізь смуги 55, 57, 59 і 61, оскільки на цій стадії 22 монтажу ці ділянки не містять килимового покриття Перемичка у вигляді смуги 63 може бути підігнана до ділянки, не покритої килимом 55 і 57 (ділянка, позначена літерою D на Фіг 9) Після припасування покриття 50 і 54, які знаходяться насподі і прикривають гачки 50 і 54, можна видалити так, що відрізок килима 63 можна змонтувати на фіксуючому листі з метою створити перемичку і міцно прикріпити фіксуючий лист 48 до фіксуючого листа 51 Аналогічний процес можна потім здійснити у відношенні фіксуючого листа 53 Звичайно така форма монтажу буде використовуватися в тих випадках, коли потрібно мати смугу килима 63, що відрізняється за кольором або малюнком від відрізків килима 47 і 52, так щоб зробити декоративний бордюр навколо окремих ділянок килима 47 і 52-51 У цьому випадку, швидше за все, малюнок або бордюр варто зробити також вздовж країв 65, і це можна легко здійснити шляхом монтажу відрізка килима 47, розміри якого менше, ніж фіксуючий лист 48, так, щоб створити смугу 65 будь-якої потрібної товщини Ця форма монтажу дозволяє також враховувати індивідуальні ВІДМІННОСТІ кімнати, оскільки килим спочатку монтують, а потім обрізають І знову можна прикріпити фіксуючі листи 48 і 51 до підлоги або за допомогою скоб, або за допомогою цвяхів, або ж із застосуванням додаткової системи гачків і петель, або (хоча звичайно це не застосовується) шляхом приклеювання або за допомогою двосторонньої клеючої стрічки На фіг 10 вказаний ще один вид малюнка 67, що містить центральний медальйон 69 і кутові відрізки 71, змонтовані на фіксуючому листі 73 У цьому випадку фіксуючі листи і відрізки килима просто стикують і прикріплюють до підлоги невеликими відрізками стрічки з гачками 75, яка звичайно має покриття, що прикриває гачки, (не вказано), гачки на верхній поверхні і клей 77, який склеює при надавлюванні, на нижній поверхні для прикріплення стрічки до підлоги Клей, що склеює при надавлюванні, звичайно має знімне сухе покриття У цьому випадку килим 67 і фіксуючий лист 73 можна прикріпити в окремих ділянках 75 на кутах, які можуть перекриватися сусідніми відрізками килима Смуги також можна використовувати вздовж стиків між, наприклад, відрізками килима 67 і 79, але якщо треба використовувати декілька відрізків, то звичайно застосовують модульну систему з'єднання внапуск, таку як система, вказана на фіг 19, оскільки це допомагає утримувати шви на МІСЦІ і допомагає вирішити проблеми, пов'язані з тим, що різні відрізки килима можуть випробувати різні навантаження, що призводить до руйнування з'єднань Якщо використовується модульна система, то прикріплення до підлоги в певних точках може взагалі не знадобитися Той же малюнок можна одержати і без прикріплення до підлоги шляхом з'єднання внапуск відрізка 79, наприклад, із сусідньою фіксуючою панеллю 73 У цьому випадку, звичайно, відрізок 67 повинен бути коротше Одна з переваг системи фіксуючих листів полягає в тому, що килимові вставки 69 і 71 можна видаляти, заміняти або взаємно заміняти, якщо 23 потрібні різні кольори або малюнки, і аналогічно, як вказано на фіг 6, вставки 43 і відрізки 45 можна також видаляти або змінювати Можна вставити будь-який малюнок, якщо використовувати стандартні розміри, малюнки можуть бути взаємозамінними так, щоб можнабуло перетворювати відрізки килима, наприклад, замінюючи малюнок для хлопчиків малюнком для дівчаток, або заміняти малюнок, який підходить для вітальні, малюнком, що підходить для спальні або ванної кімнати Ще одна істотна перевага полягає в тому, що фіксуючий лист доводиться прикріплювати тільки в окремих кутових ділянках, наприклад, підкладкою 75, як вказано на фіг 10, однак відрізки килима 67, 69, 71 і 12, наприклад, прикріплені усією своєю нижньою поверхнею до фіксуючого листа 73 так що малюнок можна вставити або замінити у будьякій точці Як вказано на фіг 12, можна виготовити також килимок обмеженої площі, у якому відрізок килима 81 монтують на фіксуючий лист 83 так, як найкраще видно на фіг 12 Фіксуючий лист 83 має відігнуту або підняту крайку 85, яка прикриває відкриті краї 87 килима Фіксуючий лист для такого килима обмеженої площі можна прикріпити цвяхами або за допомогою технології гачків/петель (якщо нижня поверхня фіксуючого листа покрита петлями , а потім її монтують з використанням смуг, які мають ВІДПОВІДНІ гачки) У більшості випадків досить просто прикріпити фіксуючий лист в окремих точках до підлоги за допомогою невеликого шматка стрічки з петлями, які прикріплюють клеєм, що склеює при натисканні, до нижнього боку фіксуючого листа 83, яка відповідає невеликому відрізку стрічки з гачками, прикріпленої до підлоги клеєм, що склеює при натисканні У деяких випадках площа килима буде такою, що килим буде досить масивним і стабільним і не буде потреби прикріплювати його до підлоги взагалі Потреба в прикріпленні зменшується, наприклад, коли фіксуючий лист 83 має неслизьку поверхню на нижньому боці За допомогою описаного фіксуючого листа можна прикріплювати килими обмеженої площі до підлог із граніту, мармуру або каменю, на яких у минулому важко було розміщати килими обмеженої площі Крім цього килим 81 може, як і килими 67 і 19, мати малюнок із вставок і такі малюнки можуть бути досить складними, що вперше дозволяє робити відносно дешеві килими, які можуть виглядати як, наприклад, СХІДНІ килими, у яких велика КІЛЬКІСТЬ відрізків килима можна змонтувати на фіксуючому листі 83, який являє собою одне ціле Можна навіть створювати "клаптеві" килими або саморобні килими за допомогою відрізків килимів, які монтуються на попередньо виготовленому фіксуючому листі 83 Як вказано на фіг 13 фіксуючі листи 89 можна виготовити і у вигляді модулів менших розмірів Декоративні покриття, такі, як відрізки килимів 91, можуть бути, наприклад, як килимова мозаїка, і, якщо їх укласти внапуск, як вказано на фіг 13, то за допомогою фіксуючих листів 89 і відрізків килимів 91 можна одержати безперервний масив, якого буде досить для того, щоб створити стабільну структуру без прикріплення до підлоги Це особливо відноситься до тих випадків, коли відрізок 91 48243 24 являє собою не килим, але паркет або інше жорстке декоративне покриття Якщо ж потрібно прикріпити фіксуючі листи 89 до підлоги, це легко зробити за допомогою скоб або цвяхів, або при використанні технології гачків/петель У цьому випадку знову краще мати прорізи, перфорацію або отвори 93 у стрічковому покритті 95 (якщо таке покриття використовується), щоб фіксуючий лист можна було прикріпити до підлоги перед видаленням покриття, яке прикриває гачки, і при цьому не прикріплювати це покриття, що прикриває гачки, до підлоги На фіг 14 вказаний варіант, аналогічний варіанту за фіг 13, за винятком того, що малюнок має модульну структуру, так що, наприклад, елементи покриття 91 і фіксуючий лист 89 можна створити до складання всього покриття Один із видів таких елементів, який ми називаємо модулями покриття, описаний нижче Як вказано на фіг 15 і 16 у додатковій формі монтажу використовуються модулі покриттів, які містять фіксуючий лист 96, що має верхню поверхню, покриту в значній частині гачками 97, при бажанні на нижній поверхні 98 може знаходитися підстелюючий шар, і декоративне покриття 99, призначене для розміщення зверху фіксуючого листа, який має декоративну оброблену верхню поверхню 100 і нижню поверхню, в основному покриту петлями 101, причому ці фіксуючі листи і декоративне покриття попередньо скріплені одне з одним із можливістю відкріплення, (причому це було зроблено за межами будмайданчика), вздовж поверхні АА, як вказано на фіг 18, так що ділянка гачків залишена відкритою (ВВ), у той час як деякі петлі знизу декоративного покриття також залишені відкритими (СС) Прикривальні відрізки (не вказані), переважно з тканини, можуть прикривати гачки 97, але вони не є необхідними в тих випадках, коли використовуються тимчасові покриття 106, як вказано на фіг 19 У деяких випадках бажано використовувати прикривальні відрізки для того, щоб запобігти попаданню бруду на поверхню з гачками перед складанням Ці попередньо зібрані модулі покриття потім транспортують на місце і, як вказано на фіг 19 і 20, розміщують на основі, яка знаходиться насподі, по одному, встик, щоб відкриті петлі 101 на нижньому боці декоративного покриття одного модуля покриття з'єдналися з відкритими гачками 97 на верхній поверхні фіксуючого листа сусіднього модуля покриття Як вказано на фіг 19, кожен модуль покриття 105, що додається до зростаючої поверхні модульного покриття направляється на потрібне місце шляхом накладення тонких жорстких відрізків пластика 106 на відкриті ділянки гачків фіксуючого листа визначеного модуля покриття 107 Жорсткі відрізки пластика дозволяють розмістити і підігнати елемент, не дозволяючи гачкам і петлям передчасно зчіплюватися в процесі монтажу Після того, як петлі на нижньому боці декоративного покриття одного модуля покриття вирівняли з гачками, що знаходяться на верхній поверхні фіксуючого листа прилеглого модуля покриття тонкі жорсткі відрізки пластика витягають, переміщуючи їх паралельно горизонтальній площині, і два елементи, які прилягають один до одного, зчеплюються 25 один з одним за допомогою технологи гачків/петель Будь-яке покриття, що прикриває гачки, (не вказане) на тільки що доданому модулі покриття потім знімають, підготовлюючись до додавання наступного модуля покриття Таким чином крок за кроком процес прикріплення елементів покриття до сусідніх елементів покриття, механічно зв'язаним через гачки і петлі, повторюють, створюючи безперервну покривну поверхню як вказано на фіг 21 На фіг 22 вказана ділянка з двох модулів покриття, прикріплених один до одного Недолік застосування модулів покриття полягає в тому, що важко вирівнювати їх на великих площах Фіксуючий лист, переважно, повинен бути точно вирівняний по відношенню до сусіднього фіксуючого листа, і декоративне покриття, переважно, повинно розташовуватися точно на МІСЦІ щодо декоративного покриття сусіднього модуля покриття Якщо відрізки АА, ВВ або СС (як вказано на фіг 18) зміщені навіть на незначну величину, ця величина помножена на ряд модулів, призведе до нерівного покриття поверхні Таким чином, якщо фіксуючий лист і декоративне покриття не вирівняні точно на модулі покриття, неможливо буде легко змонтувати систему внапуск На практиці необхідно, щоб ці модулі були попередньо прикріплені дуже точно щодо один одного, як вказано на фіг 18, переважно шляхом попереднього складання на фабриці при використанні машин, що дозволить точно вирівняти модулі Можна також використовувати шаблон, щоб на МІСЦІ домагатися вирівнювання декоративного покриття щодо фіксуючого листа Одна з переваг цієї форми монтажу полягає в тому, що можна створювати необмежену різноманітність візерунків Декоративні покриття або модулі покриття цілком можна видаляти, заміняти або взаємно заміняти, якщо виникає потреба в різних сполученнях кольорів або малюнків Будьякий малюнок можна вставити, якщо використовувати стандартні розміри, малюнки можуть бути взаємозамінними Наприклад, можна змонтувати елементи килима різних кольорів, щоб створити унікальний візерунок килима, або взяти сполучення різних типів модулів покриття, такі як килим і паркет, або керамічні або мармурові плитки можна сполучити і згодом заміняти до одержання інших унікальних сполучень Щоб спростити цей процес тонкі жорсткі відрізки пластика, описані вище, можна також використовувати для відкріплення індивідуальних елементів модульного покриття поверхні Тонкі жорсткі відрізки пластика вставляють між механічно зв'язаними частинами кріплення у вигляді гачків/петель, яким скріплені два прилеглих один до одного елемента, паралельно горизонтальної площини, за допомогою чого порушується механічний зв'язок і запобігається контакт між гачками і петлями, що дозволяє змістити і видалити елемент із модульного покриття поверхні Ще одна перевага полягає в тому, що в більшості випадків завдяки масі декоративного покриття і жорсткості фіксуючого листа, коли ці два елементи прикріплені один до одного, модульне покриття поверхні, одержуване в результаті при 48243 26 кріплення за допомогою гачків і петель, які знаходяться на прилеглих модулях покриття, до прилеглих фіксуючих листів міцно утримується на МІСЦІ без прикріплення до основи Однак якщо необхідно прикріпити обрані модулі покриття до основи, як, наприклад, при покритті стін, це можна здійснити за допомогою скоб, цвяхів, клею або з використанням технології гачків і петель Оголена ділянка фіксуючого листа модуля покриття, який буде зв'язаний за допомогою технології гачків/петель із наступним доданим прилеглим модулем може бути використана для прикріплення до основи за допомогою скоб Таку оголену ділянка потім покривають декоративним покриттям прилеглого модуля покриття Такі окремі точки прикріплення за допомогою скоб вказані під номером 108 на фіг 17,19, 21 і 23 Прикріплення фіксуючого листа, до основи в точках 108 або навіть у ще меншій КІЛЬКОСТІ точок, буде достатнім у багатьох випадках, або навіть у більшості випадків В залежності від товщини і крихкості фіксуючих листів може виникнути потреба в заздалегідь просвердлених отворах у фіксуючих листах У цьому випадку таки бажано мати щілини, перфорацію або отвори (не вказані) у покривній стрічці (не вказана), щоб фіксуючий лист можна було прикріпити до підлоги перед видаленням покриття, що прикриває гачки, проте при цьому не прийдеться прикріплювати до підлоги покриття, що прикриває гачки На фіг 24, 25 і 26 вказаний додатковий килим або візерунок керамічної мозаїки, де використані модулі покриття 110, як вказано на фіг 26 Такі модулі покриття складаються із фіксуючого листа 112 і мозаїки або декоративного покриття 114, яке може являти собою керамічну плитку або килим, або будь-який інший ВІДПОВІДНИЙ матеріал Звичайно мозаїчне або декоративне покриття 114 і фіксуючий лист 112 попередньо прикріплюють один до одного у фабричних умовах із великою точністю, як вказано на малюнку Якщо мозаїчне або декоративне покриття містить петлі на своїй нижній поверхні, а фіксуючий лист містить гачки на своїй верхній поверхні, то відкріплення і повторне прикріплення можна, при необхідності, здійснити на МІСЦІ Для створення постійного зв'язку між мозаїкою 114 і фіксуючим листом 112 можна використовувати клей, який склеює "намертво", або ж можна застосовувати тимчасове з'єднання, яке має властивості гачків/петель (тобто можна декілька разів прикріплювати і відкріплювати елементи) Якщо використовується з'єднання за допомогою гачків/петель, то фіксуючий лист 112 повинен бути покритий гачками, аналогічними гачкам 97 на фіг 14 і 19 , а нижній бік мозаїки повинен бути покритий петлями, аналогічними петлям 101 на фіг 16 і 18 Мозаїка або декоративне покриття, таке як 116 за фіг 24, перекривають фіксуючі листи 112, 118, 120 і 122, зв'язується з ними і допомагає зв'язати ці фіксуючі листи разом Якщо мозаїка являє собою килимову мозаїку, то такі мозаїчні елементи як 114,116 та ІНШІ, включаючи центральний мозаїчний елемент 124, можна одержати шляхом нарізки по кольорах великих ділянок килима У цьому випадку утворюються розділювальні ділянки 126, схожі на замазані цементом промі 27 жки між плитками, вказані на фіг 25 Якщо нарізають також ІНШІ килими контрастних кольорів, то ці елементи можна використовувати разом з іншими елементами аналогічної форми, нарізаними з таких килимів Цей елемент 126, якщо він отриманий із килима, використаного для виготовлення мозаїчних елементів 114 або 124, відкладають для того, щоб використати в іншому візерунку, а в малюнок буде включений новий елемент (не вказаний) тієї ж форми, що елемент 126 (узятий із нарізаного килима контрастного кольору) За допомогою таких декоративних роздільників, як 126, можна звести до мінімуму такі ділянки, де зустрічаються однакові кольори Якщо відвернути увагу на контрастний колір елемента 126, то менше будуть ПОМІТНІ які-небудь дефекти, які можуть виникати, коли зустрічаються прямі смуги аналогічного, але не ідентичного кольору Таким чином, у малюнку по фіг 24 або 27 аналогічні кольори зустрічаються тільки, наприклад в елементах 125 на фіг 25 або 119 на фіг 27 Можна використовувати елементи трьох або більше кольорів, щоб усунути ділянки, де зустрічаються однакові кольори, що може створити труднощі при наступному стикуванні На фіг 27 вказаний ще один варіант, на якому, наприклад, мозаїку 128 розміщують на фіксуючому листі 134 Малюнок аналогічний, але мозаїчне або декоративне покриття має іншу орієнтацію у відношенні фіксуючого листа 134 У цьому випадку мозаїчний елемент 128, наприклад, перепускає фіксуючий лист 130 і 134, але фіксуючі листи 134 і 136 прикріплюються медальйоном 132, а також вставкою 126, як вказано на фіг 25, яка ще не змонтована у варіанті за фіг 27 У випадку, коли мозаїчні елементи, такі як 114 або 128 являють собою керамічну мозаїку, можна розміщати їх щодо фіксуючого листа таким чином, що простір, наприклад, між мозаїчними елементами 114, 116 і медальйоном 124 буде менший, ніж простір, вказаний на фіг 24, а потім пружний елемент, який імітує "обмазку" плиток кахля, наприклад, гумовий ущільнювач, можна загнати у простір між мозаїчними елементами, щоб симулювати реальну обмазку, або гумовий ущільнювач може 48243 28 мати вигляд еластичної стрічки такого розміру, щоб вона могла іти навколо мозаїчного елемента 114 або медальйона 124 Така еластична стрічка може бути змонтована навіть заздалегідь на мозаїці, перед складанням таких модулів покриття, як 110 Додатково можна використовувати навіть реальну обмазку, яка безпосередньо наноситься в проміжки між мозаїчними елементами Фіксуючий лист за даним винаходом в різних варіантах забезпечує велику різноманітність при монтажі декоративних покриттів або килимів, які мають системи гачків і петель, описані в патенті США 4,822,658 на ім'я Расюпе За допомогою модулів покриття, у яких декоративне покриття і фіксуючий лист скріплюють заздалегідь, можна обмежити ділянку прикріплення ділянкою, де з'єднуються внапуск відкриті частини, і використовувати клеючі речовини, які дозволяють відривати і повторно прикріплювати деталі, або системи гачків і петель на таких відкритих ділянках За допомогою фіксуючих листів килими і ІНШІ декоративні покриття можна легко змонтувати практично на будь-якій поверхні, не руйнуючи саму цю поверхню, і в багатьох випадках їх можна попередньо збирати на фабриці, так що килими або ІНШІ декоративні покриття залишається тільки прикріпити до основи, якщо це взагалі потрібно, у декількох окремих ділянках Таким чином усувається необхідність видаляти основу, таку як килим або дерев'яна підлога, і відокремлювати від поверхні старий клей Не прийдеться викидати великі КІЛЬКОСТІ декоративного покриття, такого як килимове покриття, оскільки старий килим просто закривають новим декоративним покриттям Далі, за допомогою даного винаходу можна зберегти цінне покриття підлоги, таке як мармурове, неушкодженим, щоб його можна було використовувати у майбутньому, але тимчасово накрити його таким покриттям, як килимове або мозаїчне Незважаючи нате, що в даному винаході були розкриті окремі варіанти здійснення даного винаходу, передбачається, що винахід охоплює усі варіанти і сполучення, обговорені формулою винаходу 48243 29 \ 2 І— —І •&*&иШіс&&М?%?&ЯіЛ&Ь*%Я^-^^ ЗО ^~ 31 48243 33 48243 34 Фіг.10 Фіг.11 і- • I',. 1 % і 35 48243 36 J 0 0 w 0 0 41 48243 42 43 48243 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 44
