Фіксуючий елемент ендопротеза кровоносної судини

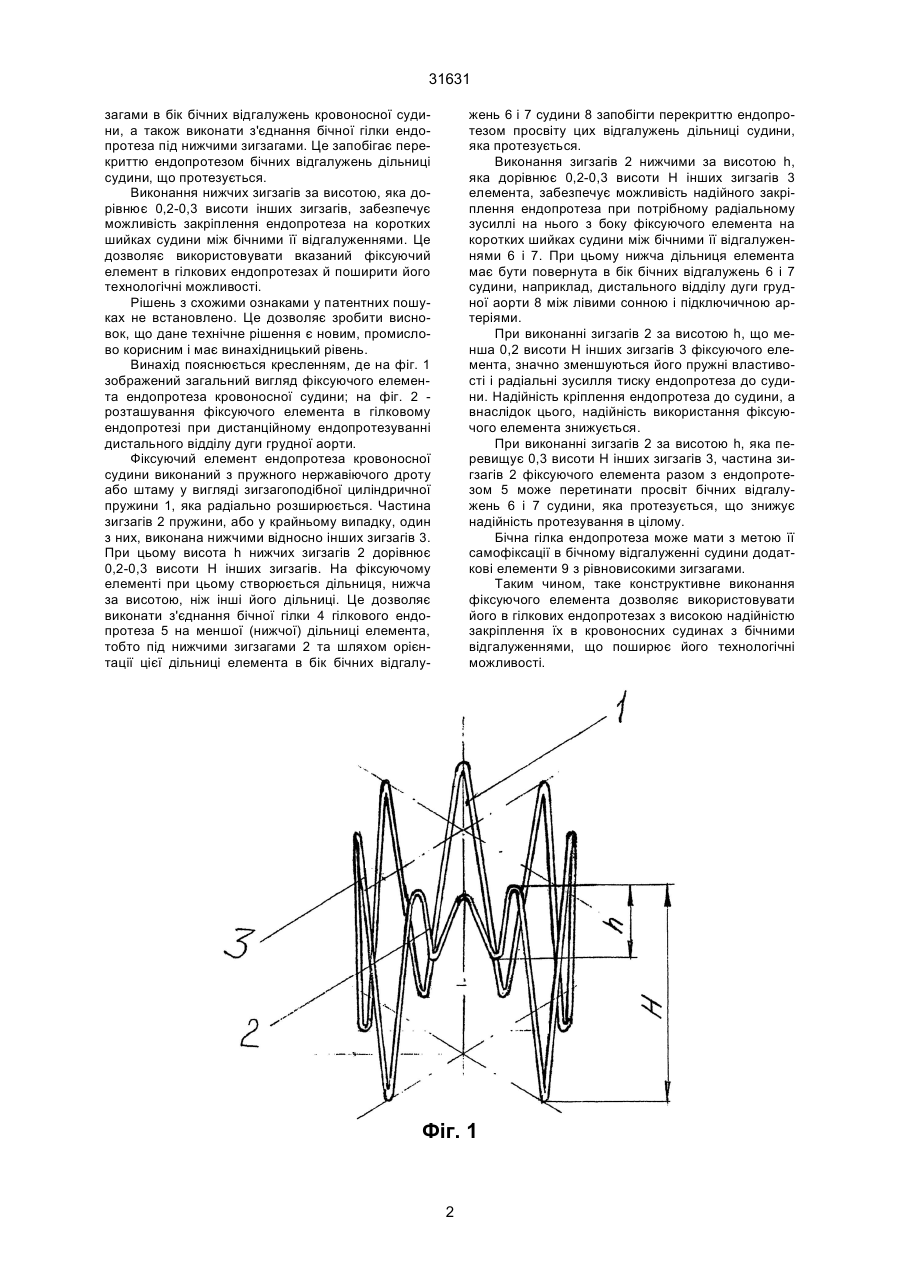

Фіксуючий елемент ендопротеза кровоносної судини, який виконаний у вигляді зигзагоподібної циліндричної пружини, яка радіально поширюється, який відрізняється тим, що щонайменше один із зигзагів виконаний нижчим від інших зигзагів, при цьому висота нижчих зигзагів дорівнює 0,2..0,3 висоти інших зигзагів. (19) (21) 98105233 (22) 05.10.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Володось Микола Леонтійович, Карпович Іван Павлович, Нєонєта Анатолій Семенович, Пономарьов Юрій Максимович, Устінов Микола Іванович 31631 загами в бік бічних відгалужень кровоносної судини, а також виконати з'єднання бічної гілки ендопротеза під нижчими зигзагами. Це запобігає перекриттю ендопротезом бічних відгалужень дільниці судини, що протезується. Виконання нижчих зигзагів за висотою, яка дорівнює 0,2-0,3 висоти інших зигзагів, забезпечує можливість закріплення ендопротеза на коротких шийках судини між бічними її відгалуженнями. Це дозволяє використовувати вказаний фіксуючий елемент в гілкових ендопротезах й поширити його технологічні можливості. Рішень з схожими ознаками у патентних пошуках не встановлено. Це дозволяє зробити висновок, що дане технічне рішення є новим, промислово корисним і має винахідницький рівень. Винахід пояснюється кресленням, де на фіг. 1 зображений загальний вигляд фіксуючого елемента ендопротеза кровоносної судини; на фіг. 2 розташування фіксуючого елемента в гілковому ендопротезі при дистанційному ендопротезуванні дистального відділу дуги грудної аорти. Фіксуючий елемент ендопротеза кровоносної судини виконаний з пружного нержавіючого дроту або штаму у вигляді зигзагоподібної циліндричної пружини 1, яка радіально розширюється. Частина зигзагів 2 пружини, або у крайньому випадку, один з них, виконана нижчими відносно інших зигзагів 3. При цьому висота h нижчих зигзагів 2 дорівнює 0,2-0,3 висоти Н інших зигзагів. На фіксуючому елементі при цьому створюється дільниця, нижча за висотою, ніж інші його дільниці. Це дозволяє виконати з'єднання бічної гілки 4 гілкового ендопротеза 5 на меншої (нижчої) дільниці елемента, тобто під нижчими зигзагами 2 та шляхом орієнтації цієї дільниці елемента в бік бічних відгалу жень 6 і 7 судини 8 запобігти перекриттю ендопротезом просвіту цих відгалужень дільниці судини, яка протезується. Виконання зигзагів 2 нижчими за висотою h, яка дорівнює 0,2-0,3 висоти Н інших зигзагів 3 елемента, забезпечує можливість надійного закріплення ендопротеза при потрібному радіальному зусиллі на нього з боку фіксуючого елемента на коротких шийках судини між бічними її відгалуженнями 6 і 7. При цьому нижча дільниця елемента має бути повернута в бік бічних відгалужень 6 і 7 судини, наприклад, дистального відділу дуги грудної аорти 8 між лівими сонною і підключичною артеріями. При виконанні зигзагів 2 за висотою h, що менша 0,2 висоти Н інших зигзагів 3 фіксуючого елемента, значно зменшуються його пружні властивості і радіальні зусилля тиску ендопротеза до судини. Надійність кріплення ендопротеза до судини, а внаслідок цього, надійність використання фіксуючого елемента знижується. При виконанні зигзагів 2 за висотою h, яка перевищує 0,3 висоти Н інших зигзагів 3, частина зигзагів 2 фіксуючого елемента разом з ендопротезом 5 може перетинати просвіт бічних відгалужень 6 і 7 судини, яка протезується, що знижує надійність протезування в цілому. Бічна гілка ендопротеза може мати з метою її самофіксації в бічному відгалуженні судини додаткові елементи 9 з рівновисокими зигзагами. Таким чином, таке конструктивне виконання фіксуючого елемента дозволяє використовувати його в гілкових ендопротезах з високою надійністю закріплення їх в кровоносних судинах з бічними відгалуженнями, що поширює його технологічні можливості. Фіг. 1 2 31631 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
