Просторово-часове кодування з формуванням променя на основі зворотного зв’язку про якість каналу

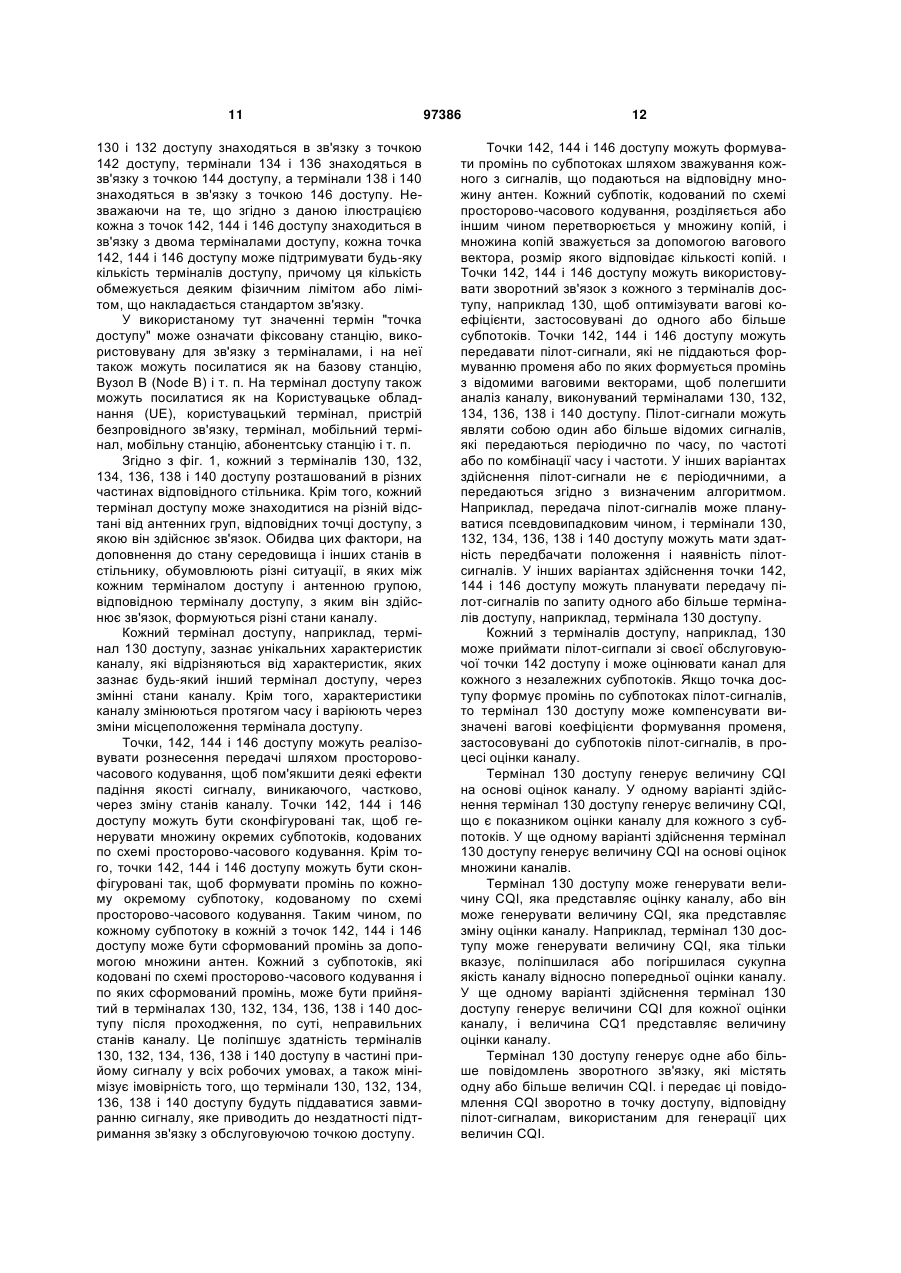

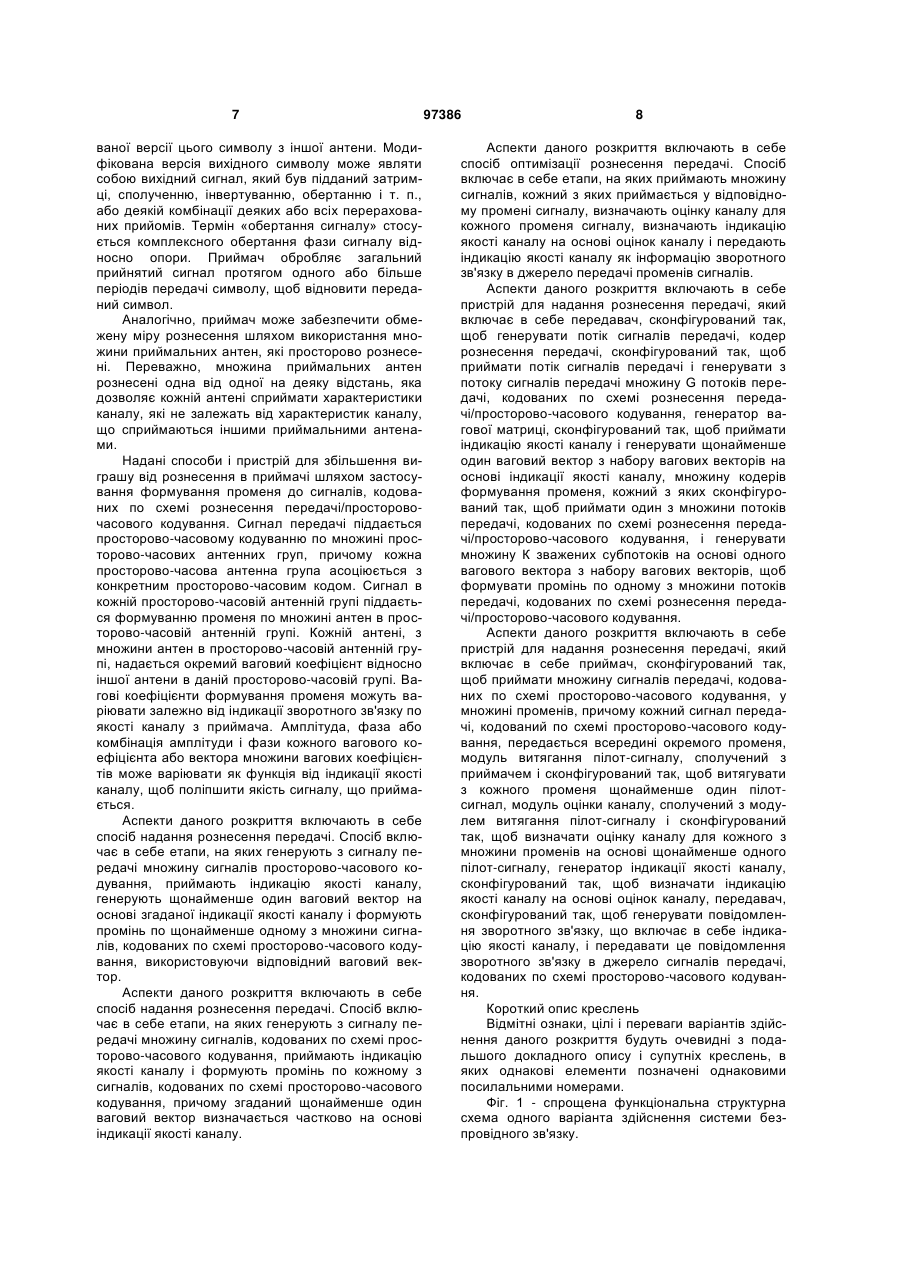

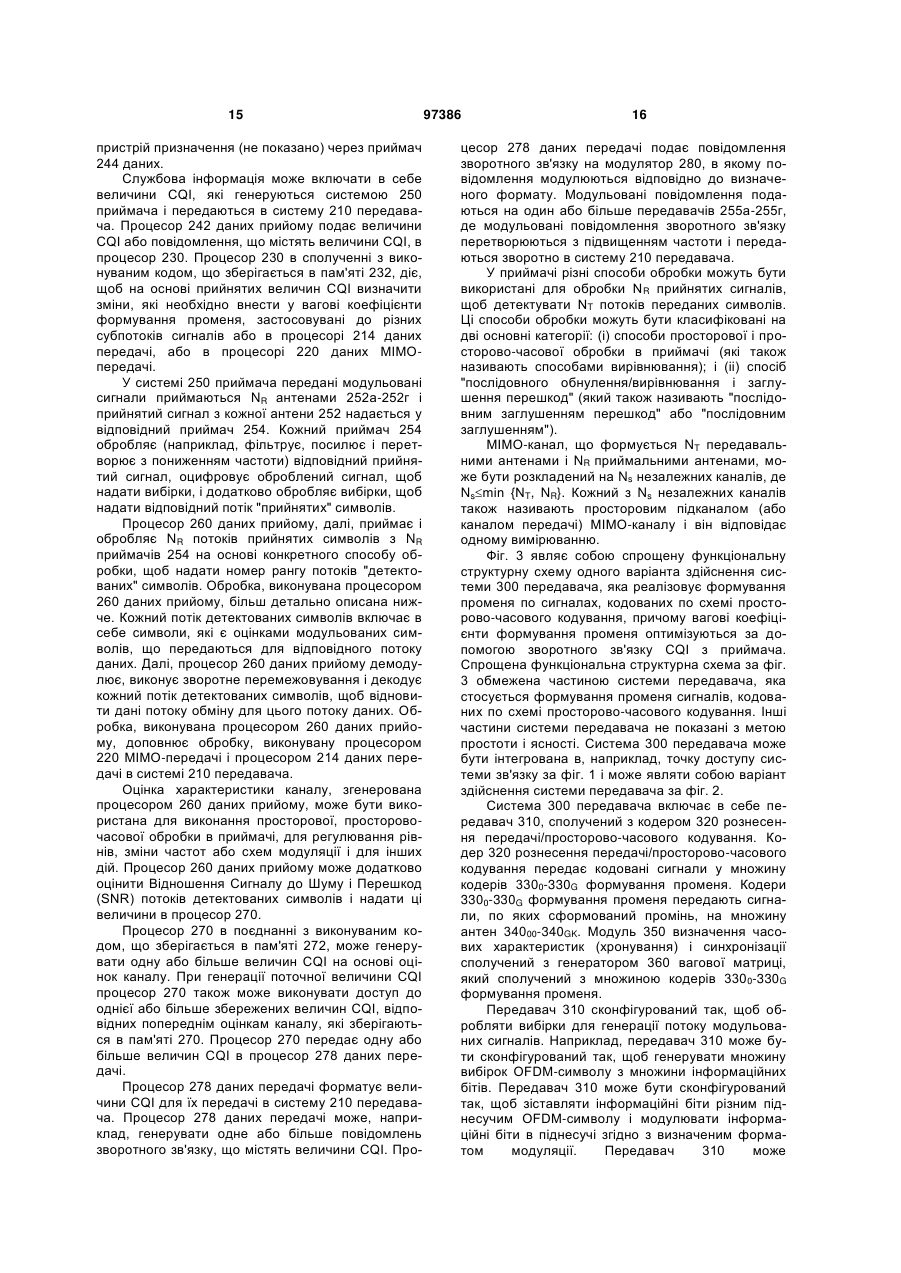

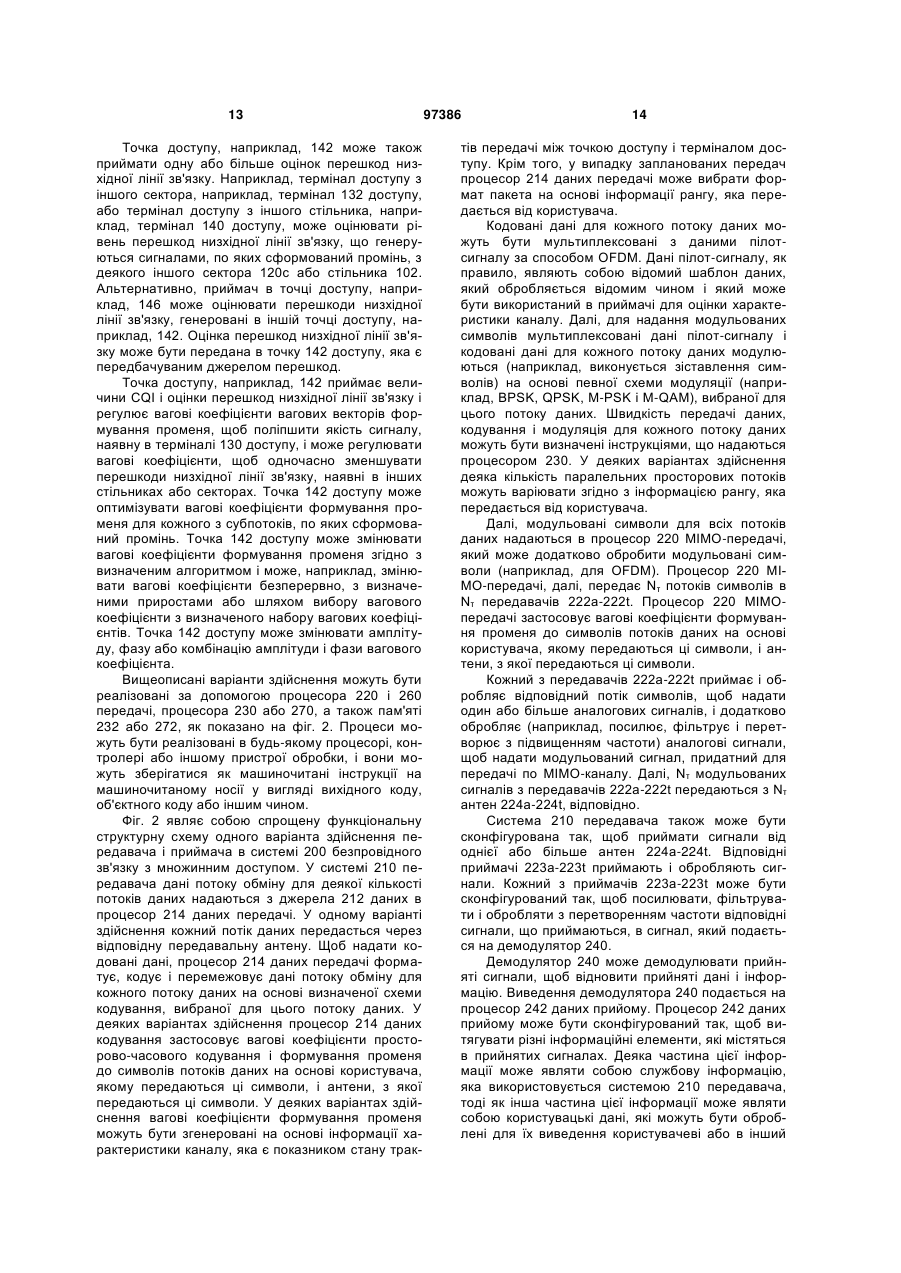

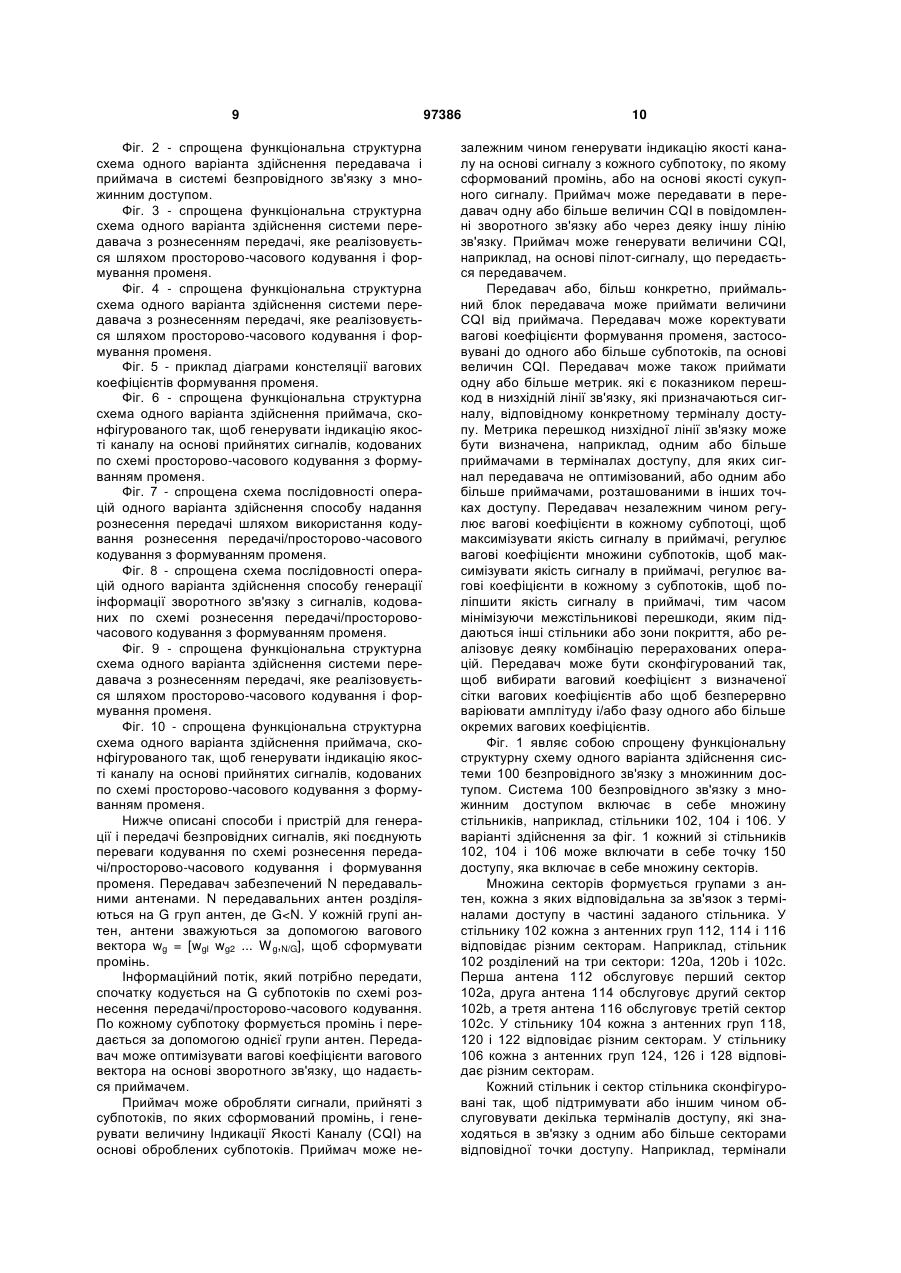

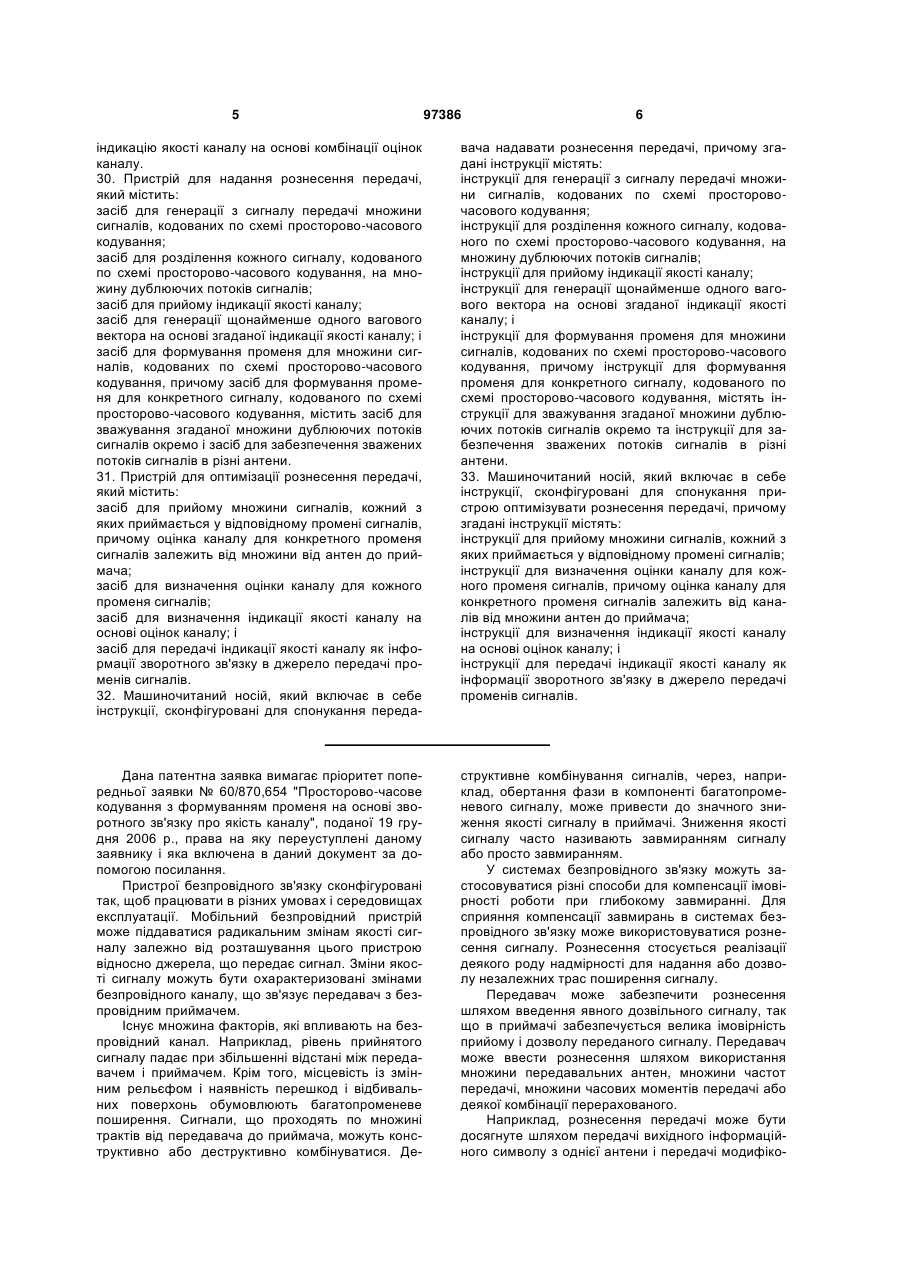

1. Спосіб надання рознесення передачі, який включає етапи, на яких: генерують з сигналу передачі множину сигналів, кодованих по схемі просторово-часового кодування; розділяють кожний сигнал, кодований по схемі просторово-часового кодування, на множину дублюючих потоків сигналів; приймають індикацію якості каналу; генерують щонайменше один ваговий вектор на основі згаданої індикації якості каналу; і формують промінь для множини сигналів, кодованих по схемі просторово-часового кодування, причому формування променя для конкретного сигналу, кодованого по схемі просторово-часового кодування, містить зважування згаданої множини дублюючих потоків сигналів окремо і забезпечення зважених потоків сигналів в різні антени. 2. Спосіб за п. 1, в якому на етапі генерації множини сигналів, кодованих по схемі просторовочасового кодування: розділяють потік сигналів передачі на дублюючі потоки сигналів передачі; і застосовують до одного з дублюючих потоків сигналів передачі одне із затримки, обертання, сполучення або комбінацій перерахованих операцій. 3. Спосіб за п. 1, в якому на етапі прийому індикації якості каналу приймають повідомлення зворотного зв'язку з приймача сигналу, кодованого по схемі просторово-часового кодування з формуванням променя. 2 (19) 1 3 генерують з сигналу передачі множину сигналів, кодованих по схемі просторово-часового кодування; приймають індикацію якості каналу, що вказує на зміну якості сукупного сигналу відносно попередньої оцінки каналу; і формують промінь по кожному з сигналів, кодованих по схемі просторово-часового кодування, використовуючи відповідний ваговий вектор, причому згаданий щонайменше один ваговий вектор визначають, частково, на основі індикації якості каналу. 13. Спосіб оптимізації рознесення передачі, який включає етапи, на яких: приймають множину сигналів, причому кожний з множини сигналів приймається у відповідному промені сигналів; визначають оцінку каналу для кожного променя сигналів, причому оцінка каналу для конкретного променя сигналів залежить від каналів від множини антен до приймача; визначають індикацію якості каналу на основі оцінок каналу; і передають індикацію якості каналу як інформацію зворотного зв'язку в джерело передачі променів сигналів. 14. Спосіб за п. 13, в якому на етапі визначення оцінки каналу визначають оцінку каналу на основі пілот-сигналу в промені сигналів. 15. Спосіб за п. 13, в якому на етапі визначення індикації якості каналу визначають величину якості каналу, яка представляє кожну оцінку каналу. 16. Спосіб за п. 13, в якому на етапі визначення індикації якості каналу визначають індикацію якості каналу на основі комбінації оцінок каналу. 17. Спосіб за п. 13, в якому на етапі визначення індикації якості каналу визначають індикацію якості каналу на основі зміни оцінок каналу. 18. Пристрій для надання рознесення передачі, який містить: передавач, виконаний з можливістю генерувати потік сигналів передачі; кодер рознесення передачі, виконаний з можливістю приймати потік сигналів передачі і генерувати з потоку сигналів передачі множину G потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування; генератор вагової матриці, виконаний з можливістю приймати індикацію якості каналу і генерувати щонайменше один ваговий вектор з набору вагових векторів на основі індикації якості каналу; і множину кодерів формування променя, кожний з яких виконаний з можливістю приймати один з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, і генерувати множину K зважених субпотоків на основі одного вагового вектора з набору вагових векторів, щоб формувати промінь по одному з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування. 19. Пристрій за п. 18, який додатково містить: приймач, виконаний з можливістю приймати індикацію якості каналу щонайменше в одному повідомленні зворотного зв'язку; і 97386 4 процесор, виконаний з можливістю витягувати індикацію якості каналу з щонайменше одного повідомлення зворотного зв'язку і передавати цю індикацію якості каналу в генератор вагової матриці. 20. Пристрій за п. 18, в якому індикація якості каналу представляє оцінку каналу. 21. Пристрій за п. 18, в якому індикація якості каналу представляє комбінацію оцінок каналу. 22. Пристрій за п. 18, в якому індикація якості каналу представляє зміну оцінок каналу. 23. Пристрій за п. 18, в якому генератор вагової матриці виконаний з можливістю вибирати вагові коефіцієнти з визначеного набору вагових коефіцієнтів. 24. Пристрій за п. 18, в якому генератор вагової матриці виконаний з можливістю змінювати фазу щонайменше одного вагового коефіцієнта на основі індикації якості каналу. 25. Пристрій за п. 18, в якому генератор вагової матриці виконаний з можливістю змінювати амплітуду щонайменше одного вагового коефіцієнта на основі індикації якості каналу. 26. Пристрій для оптимізації рознесення передачі, який містить: приймач, виконаний з можливістю приймати множину сигналів передачі, кодованих по схемі просторово-часового кодування, у множині променів, причому кожний сигнал передачі, кодований по схемі просторово-часового кодування, переноситься в окремому промені; модуль витягання пілот-сигналу, з'єднаний з приймачем і виконаний з можливістю витягувати щонайменше один пілот-сигнал з кожного променя; модуль оцінки каналу, з'єднаний з модулем витягання пілот-сигналу і виконаний з можливістю визначати оцінку каналу для кожного з множини променів на основі щонайменше одного пілотсигналу, причому оцінка каналу для конкретного променя залежить від каналів від множини антен до приймача; генератор індикації якості каналу, виконаний з можливістю визначати індикацію якості каналу на основі оцінок каналу; передавач, виконаний з можливістю генерувати повідомлення зворотного зв'язку, яке включає в себе індикацію якості каналу, і передавати це повідомлення зворотного зв'язку в джерело сигналів передачі, кодованих по схемі просторово-часового кодування. 27. Пристрій за п. 26, який додатково містить модуль перетворення, виконаний з можливістю перетворювати вибірки часової області сигналів передачі, кодованих по схемі просторово-часового кодування, в представлення частотної області, причому модуль витягання пілот-сигналу виконаний з можливістю витягувати щонайменше один пілот-сигнал з представлення частотної області. 28. Пристрій за п. 26, в якому генератор індикації якості каналу виконаний з можливістю генерувати окрему індикацію якості каналу на основі кожної оцінки каналу. 29. Пристрій за п. 26, в якому генератор індикації якості каналу виконаний з можливістю генерувати 5 97386 6 індикацію якості каналу на основі комбінації оцінок каналу. 30. Пристрій для надання рознесення передачі, який містить: засіб для генерації з сигналу передачі множини сигналів, кодованих по схемі просторово-часового кодування; засіб для розділення кожного сигналу, кодованого по схемі просторово-часового кодування, на множину дублюючих потоків сигналів; засіб для прийому індикації якості каналу; засіб для генерації щонайменше одного вагового вектора на основі згаданої індикації якості каналу; і засіб для формування променя для множини сигналів, кодованих по схемі просторово-часового кодування, причому засіб для формування променя для конкретного сигналу, кодованого по схемі просторово-часового кодування, містить засіб для зважування згаданої множини дублюючих потоків сигналів окремо і засіб для забезпечення зважених потоків сигналів в різні антени. 31. Пристрій для оптимізації рознесення передачі, який містить: засіб для прийому множини сигналів, кожний з яких приймається у відповідному промені сигналів, причому оцінка каналу для конкретного променя сигналів залежить від множини від антен до приймача; засіб для визначення оцінки каналу для кожного променя сигналів; засіб для визначення індикації якості каналу на основі оцінок каналу; і засіб для передачі індикації якості каналу як інформації зворотного зв'язку в джерело передачі променів сигналів. 32. Машиночитаний носій, який включає в себе інструкції, сконфігуровані для спонукання переда вача надавати рознесення передачі, причому згадані інструкції містять: інструкції для генерації з сигналу передачі множини сигналів, кодованих по схемі просторовочасового кодування; інструкції для розділення кожного сигналу, кодованого по схемі просторово-часового кодування, на множину дублюючих потоків сигналів; інструкції для прийому індикації якості каналу; інструкції для генерації щонайменше одного вагового вектора на основі згаданої індикації якості каналу; і інструкції для формування променя для множини сигналів, кодованих по схемі просторово-часового кодування, причому інструкції для формування променя для конкретного сигналу, кодованого по схемі просторово-часового кодування, містять інструкції для зважування згаданої множини дублюючих потоків сигналів окремо та інструкції для забезпечення зважених потоків сигналів в різні антени. 33. Машиночитаний носій, який включає в себе інструкції, сконфігуровані для спонукання пристрою оптимізувати рознесення передачі, причому згадані інструкції містять: інструкції для прийому множини сигналів, кожний з яких приймається у відповідному промені сигналів; інструкції для визначення оцінки каналу для кожного променя сигналів, причому оцінка каналу для конкретного променя сигналів залежить від каналів від множини антен до приймача; інструкції для визначення індикації якості каналу на основі оцінок каналу; і інструкції для передачі індикації якості каналу як інформації зворотного зв'язку в джерело передачі променів сигналів. Дана патентна заявка вимагає пріоритет попередньої заявки № 60/870,654 "Просторово-часове кодування з формуванням променя на основі зворотного зв'язку про якість каналу", поданої 19 грудня 2006 p., права на яку переуступлені даному заявнику і яка включена в даний документ за допомогою посилання. Пристрої безпровідного зв'язку сконфігуровані так, щоб працювати в різних умовах і середовищах експлуатації. Мобільний безпровідний пристрій може піддаватися радикальним змінам якості сигналу залежно від розташування цього пристрою відносно джерела, що передає сигнал. Зміни якості сигналу можуть бути охарактеризовані змінами безпровідного каналу, що зв'язує передавач з безпровідним приймачем. Існує множина факторів, які впливають на безпровідний канал. Наприклад, рівень прийнятого сигналу падає при збільшенні відстані між передавачем і приймачем. Крім того, місцевість із змінним рельєфом і наявність перешкод і відбивальних поверхонь обумовлюють багатопроменеве поширення. Сигнали, що проходять по множині трактів від передавача до приймача, можуть конструктивно або деструктивно комбінуватися. Де структивне комбінування сигналів, через, наприклад, обертання фази в компоненті багатопроменевого сигналу, може привести до значного зниження якості сигналу в приймачі. Зниження якості сигналу часто називають завмиранням сигналу або просто завмиранням. У системах безпровідного зв'язку можуть застосовуватися різні способи для компенсації імовірності роботи при глибокому завмиранні. Для сприяння компенсації завмирань в системах безпровідного зв'язку може використовуватися рознесення сигналу. Рознесення стосується реалізації деякого роду надмірності для надання або дозволу незалежних трас поширення сигналу. Передавач може забезпечити рознесення шляхом введення явного дозвільного сигналу, так що в приймачі забезпечується велика імовірність прийому і дозволу переданого сигналу. Передавач може ввести рознесення шляхом використання множини передавальних антен, множини частот передачі, множини часових моментів передачі або деякої комбінації перерахованого. Наприклад, рознесення передачі може бути досягнуте шляхом передачі вихідного інформаційного символу з однієї антени і передачі модифіко 7 ваної версії цього символу з іншої антени. Модифікована версія вихідного символу може являти собою вихідний сигнал, який був підданий затримці, сполученню, інвертуванню, обертанню і т. п., або деякій комбінації деяких або всіх перерахованих прийомів. Термін «обертання сигналу» стосується комплексного обертання фази сигналу відносно опори. Приймач обробляє загальний прийнятий сигнал протягом одного або більше періодів передачі символу, щоб відновити переданий символ. Аналогічно, приймач може забезпечити обмежену міру рознесення шляхом використання множини приймальних антен, які просторово рознесені. Переважно, множина приймальних антен рознесені одна від одної на деяку відстань, яка дозволяє кожній антені сприймати характеристики каналу, які не залежать від характеристик каналу, що сприймаються іншими приймальними антенами. Надані способи і пристрій для збільшення виграшу від рознесення в приймачі шляхом застосування формування променя до сигналів, кодованих по схемі рознесення передачі/просторовочасового кодування. Сигнал передачі піддається просторово-часовому кодуванню по множині просторово-часових антенних груп, причому кожна просторово-часова антенна група асоціюється з конкретним просторово-часовим кодом. Сигнал в кожній просторово-часовій антенній групі піддається формуванню променя по множині антен в просторово-часовій антенній групі. Кожній антені, з множини антен в просторово-часовій антенній групі, надається окремий ваговий коефіцієнт відносно іншої антени в даній просторово-часовій групі. Вагові коефіцієнти формування променя можуть варіювати залежно від індикації зворотного зв'язку по якості каналу з приймача. Амплітуда, фаза або комбінація амплітуди і фази кожного вагового коефіцієнта або вектора множини вагових коефіцієнтів може варіювати як функція від індикації якості каналу, щоб поліпшити якість сигналу, що приймається. Аспекти даного розкриття включають в себе спосіб надання рознесення передачі. Спосіб включає в себе етапи, на яких генерують з сигналу передачі множину сигналів просторово-часового кодування, приймають індикацію якості каналу, генерують щонайменше один ваговий вектор на основі згаданої індикації якості каналу і формують промінь по щонайменше одному з множини сигналів, кодованих по схемі просторово-часового кодування, використовуючи відповідний ваговий вектор. Аспекти даного розкриття включають в себе спосіб надання рознесення передачі. Спосіб включає в себе етапи, на яких генерують з сигналу передачі множину сигналів, кодованих по схемі просторово-часового кодування, приймають індикацію якості каналу і формують промінь по кожному з сигналів, кодованих по схемі просторово-часового кодування, причому згаданий щонайменше один ваговий вектор визначається частково на основі індикації якості каналу. 97386 8 Аспекти даного розкриття включають в себе спосіб оптимізації рознесення передачі. Спосіб включає в себе етапи, на яких приймають множину сигналів, кожний з яких приймається у відповідному промені сигналу, визначають оцінку каналу для кожного променя сигналу, визначають індикацію якості каналу на основі оцінок каналу і передають індикацію якості каналу як інформацію зворотного зв'язку в джерело передачі променів сигналів. Аспекти даного розкриття включають в себе пристрій для надання рознесення передачі, який включає в себе передавач, сконфігурований так, щоб генерувати потік сигналів передачі, кодер рознесення передачі, сконфігурований так, щоб приймати потік сигналів передачі і генерувати з потоку сигналів передачі множину G потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, генератор вагової матриці, сконфігурований так, щоб приймати індикацію якості каналу і генерувати щонайменше один ваговий вектор з набору вагових векторів на основі індикації якості каналу, множину кодерів формування променя, кожний з яких сконфігурований так, щоб приймати один з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, і генерувати множину К зважених субпотоків на основі одного вагового вектора з набору вагових векторів, щоб формувати промінь по одному з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування. Аспекти даного розкриття включають в себе пристрій для надання рознесення передачі, який включає в себе приймач, сконфігурований так, щоб приймати множину сигналів передачі, кодованих по схемі просторово-часового кодування, у множині променів, причому кожний сигнал передачі, кодований по схемі просторово-часового кодування, передається всередині окремого променя, модуль витягання пілот-сигналу, сполучений з приймачем і сконфігурований так, щоб витягувати з кожного променя щонайменше один пілотсигнал, модуль оцінки каналу, сполучений з модулем витягання пілот-сигналу і сконфігурований так, щоб визначати оцінку каналу для кожного з множини променів на основі щонайменше одного пілот-сигналу, генератор індикації якості каналу, сконфігурований так, щоб визначати індикацію якості каналу на основі оцінок каналу, передавач, сконфігурований так, щоб генерувати повідомлення зворотного зв'язку, що включає в себе індикацію якості каналу, і передавати це повідомлення зворотного зв'язку в джерело сигналів передачі, кодованих по схемі просторово-часового кодування. Короткий опис креслень Відмітні ознаки, цілі і переваги варіантів здійснення даного розкриття будуть очевидні з подальшого докладного опису і супутніх креслень, в яких однакові елементи позначені однаковими посилальними номерами. Фіг. 1 - спрощена функціональна структурна схема одного варіанта здійснення системи безпровідного зв'язку. 9 Фіг. 2 - спрощена функціональна структурна схема одного варіанта здійснення передавача і приймача в системі безпровідного зв'язку з множинним доступом. Фіг. 3 - спрощена функціональна структурна схема одного варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування і формування променя. Фіг. 4 - спрощена функціональна структурна схема одного варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування і формування променя. Фіг. 5 - приклад діаграми констеляції вагових коефіцієнтів формування променя. Фіг. 6 - спрощена функціональна структурна схема одного варіанта здійснення приймача, сконфігурованого так, щоб генерувати індикацію якості каналу на основі прийнятих сигналів, кодованих по схемі просторово-часового кодування з формуванням променя. Фіг. 7 - спрощена схема послідовності операцій одного варіанта здійснення способу надання рознесення передачі шляхом використання кодування рознесення передачі/просторово-часового кодування з формуванням променя. Фіг. 8 - спрощена схема послідовності операцій одного варіанта здійснення способу генерації інформації зворотного зв'язку з сигналів, кодованих по схемі рознесення передачі/просторовочасового кодування з формуванням променя. Фіг. 9 - спрощена функціональна структурна схема одного варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування і формування променя. Фіг. 10 - спрощена функціональна структурна схема одного варіанта здійснення приймача, сконфігурованого так, щоб генерувати індикацію якості каналу на основі прийнятих сигналів, кодованих по схемі просторово-часового кодування з формуванням променя. Нижче описані способи і пристрій для генерації і передачі безпровідних сигналів, які поєднують переваги кодування по схемі рознесення передачі/просторово-часового кодування і формування променя. Передавач забезпечений N передавальними антенами. N передавальних антен розділяються на G груп антен, де G
