Повітроочисник для видалення з повітряного потоку речовин, що забруднюють повітря

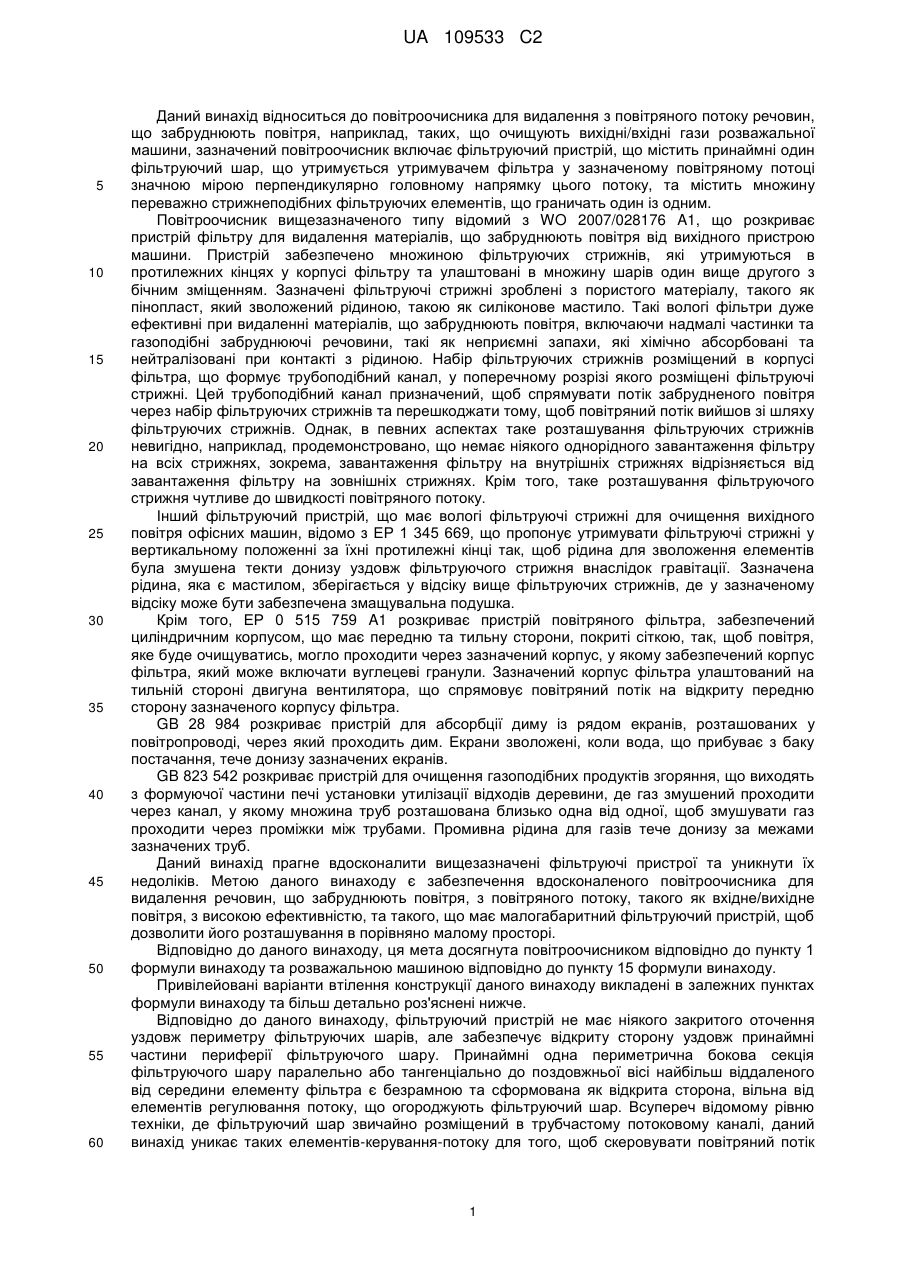

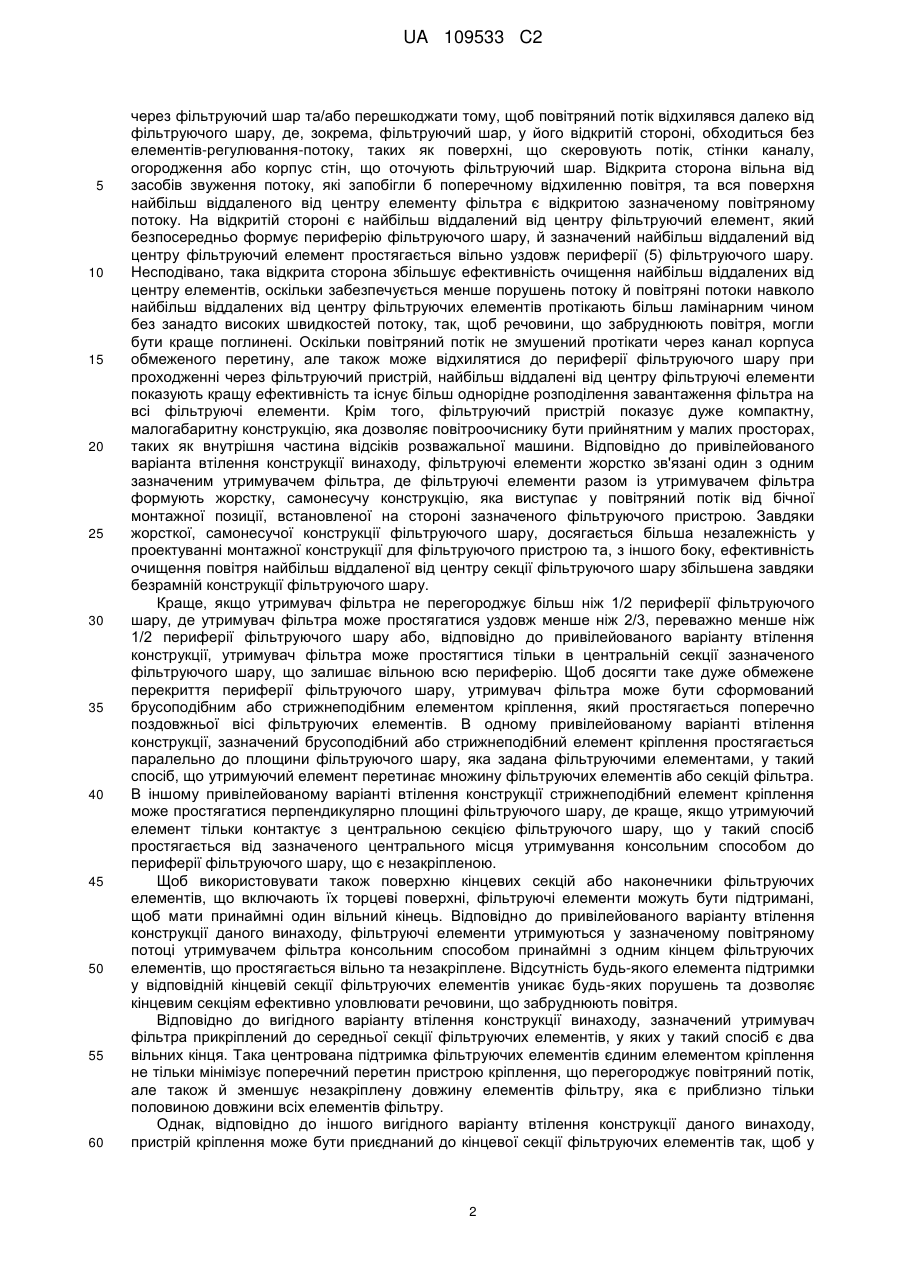

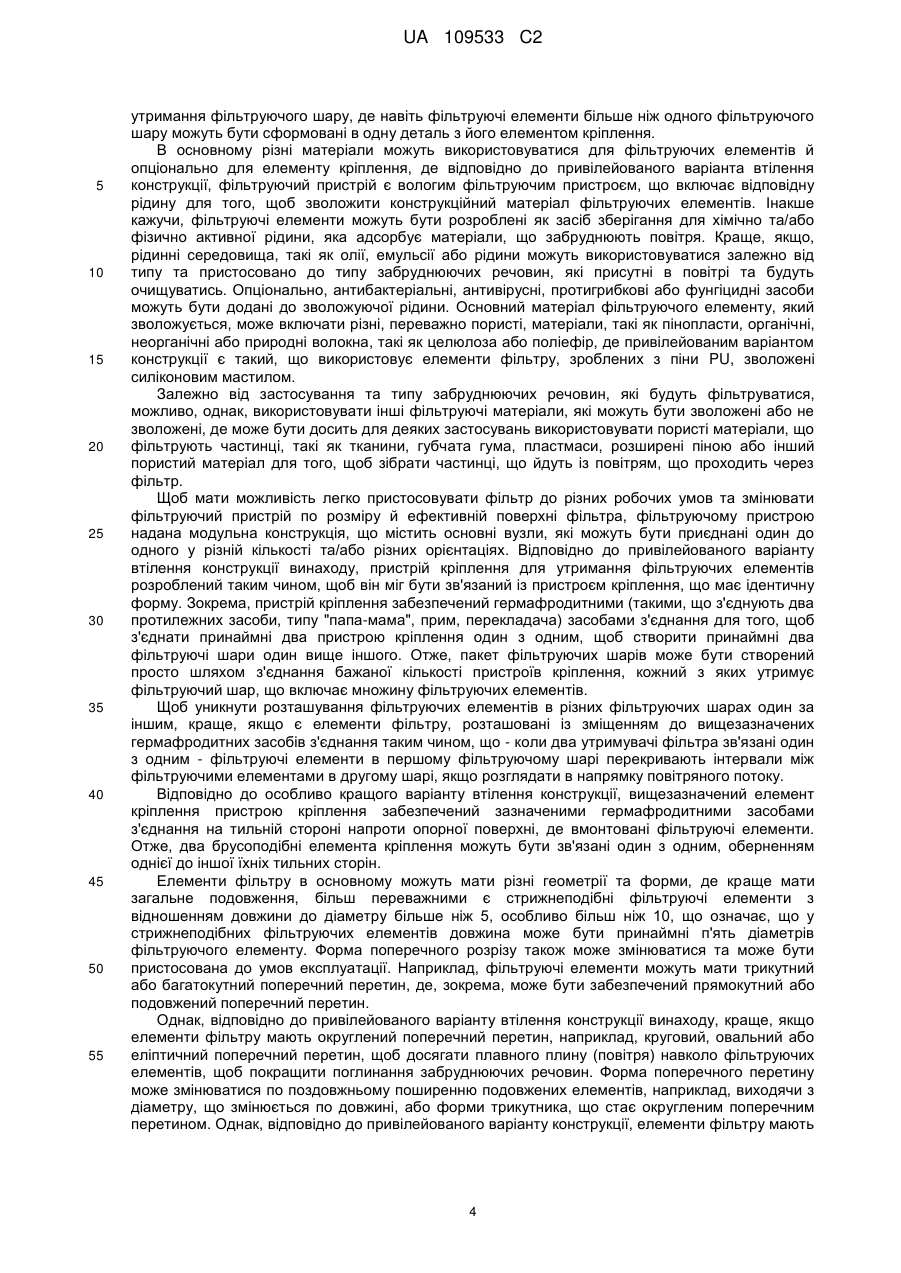

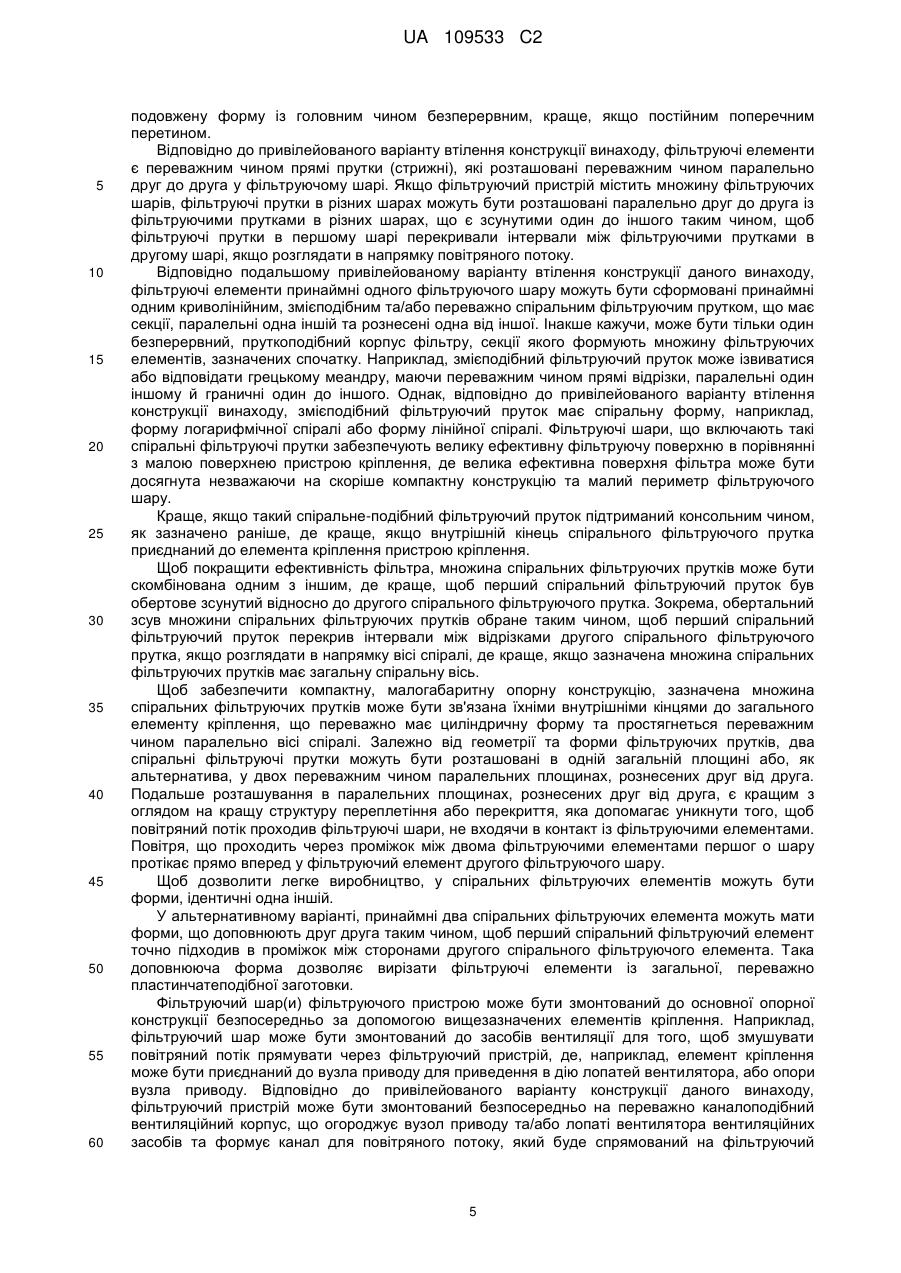

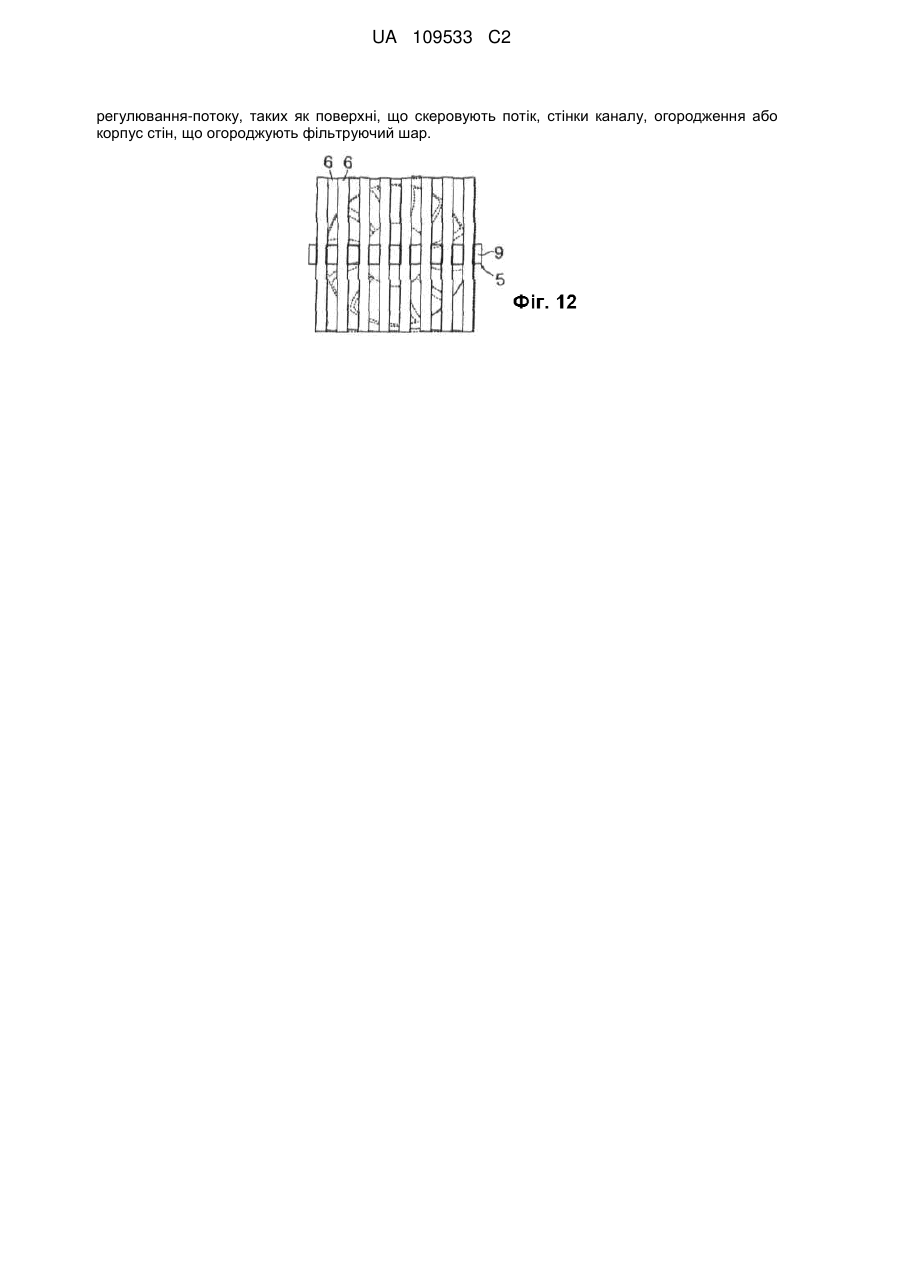

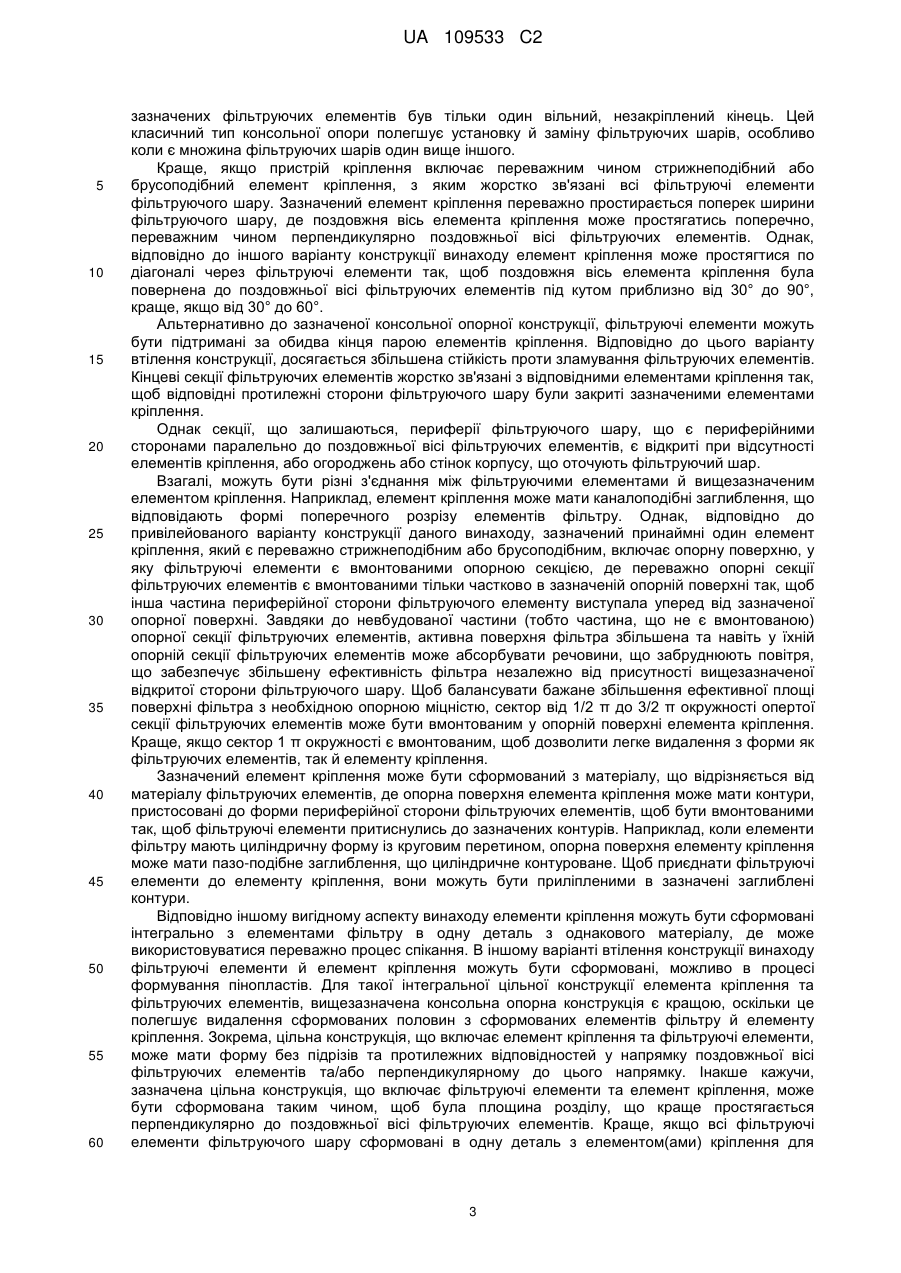

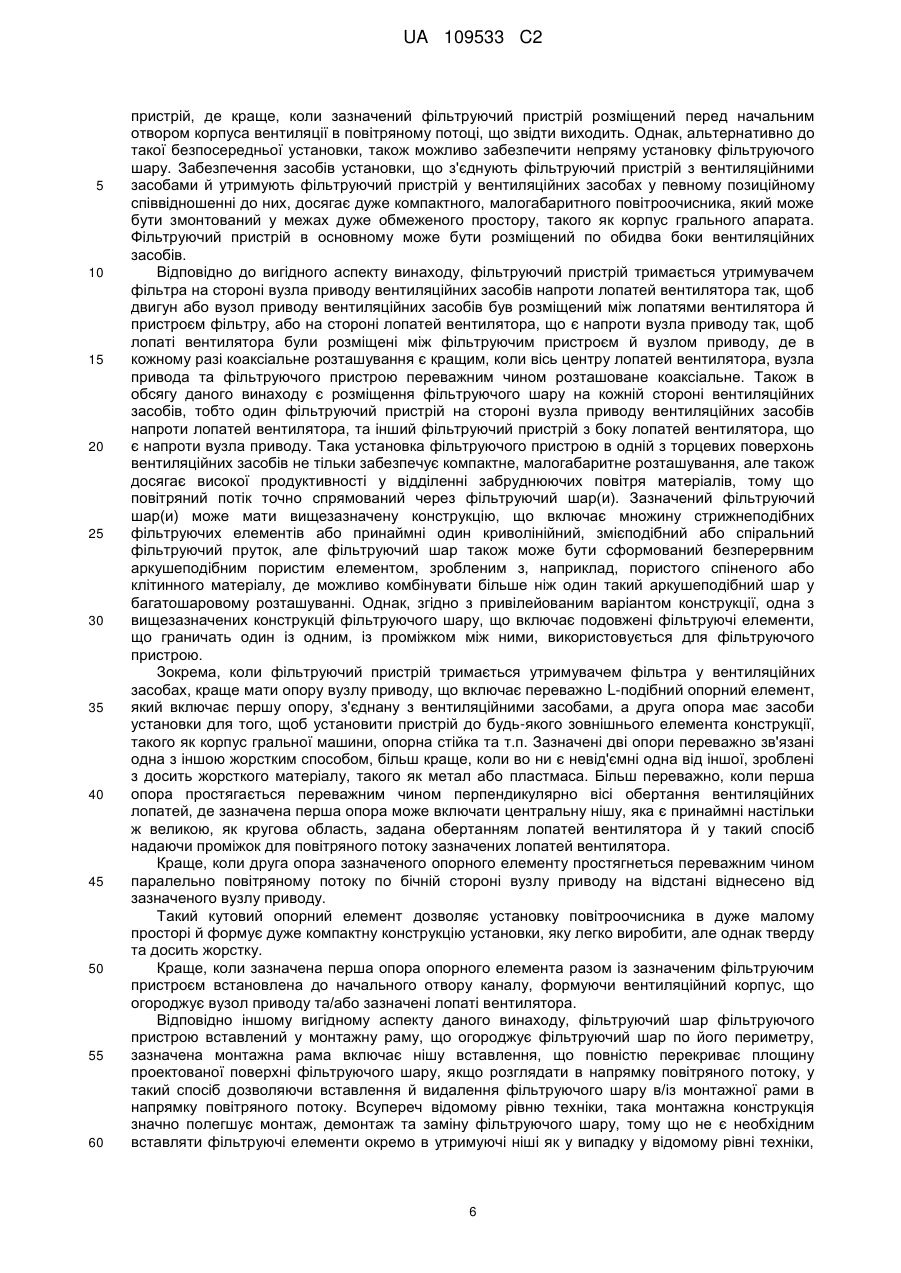

Реферат: Даний винахід належить до повітроочисника для видалення з повітряного потоку речовин, що забруднюють повітря, наприклад, таких, що очищують вихідні/вхідні гази розважальної машини, зазначений повітроочисник включає фільтруючий пристрій, що містить принаймні один фільтруючий шар (4а, 4b), що утримується утримувачем фільтра (5) у зазначеному повітряному потоці значною мірою перпендикулярно головному напрямку цього потоку, та містить множину переважно стрижнеподібних фільтруючих елементів (6), розташованих близько один до іншого. Відповідно до даного винаходу, фільтруючий пристрій не має ніякого закритого огородження уздовж периметра фільтруючих шарів, але забезпечує відкриту сторону уздовж принаймні частини периферії фільтруючого шару. Принаймні одна периметрична бокова секція (7, 8) фільтруючого шару паралельно або тангенціально до поздовжньої осі найбільш віддаленого від середини елемента фільтра сформована як відкрита сторона, вільна від елементів керування потоку, що огороджують фільтруючий шар. Всупереч відомому рівню техніки, де фільтруючий шар звичайно розміщений в трубчастому потоковому каналі, даний винахід уникає таких елементів-керування-потоку для того, щоб скеровувати повітряний потік через фільтруючий шар та/або перешкоджати тому, щоб повітряний потік відхилявся далеко від фільтруючого шару, де, зокрема, фільтруючий шар, у його відкритій стороні, обходиться без елементів UA 109533 C2 (12) UA 109533 C2 регулювання-потоку, таких як поверхні, що скеровують потік, стінки каналу, огородження або корпус стін, що огороджують фільтруючий шар. UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до повітроочисника для видалення з повітряного потоку речовин, що забруднюють повітря, наприклад, таких, що очищують вихідні/вхідні гази розважальної машини, зазначений повітроочисник включає фільтруючий пристрій, що містить принаймні один фільтруючий шар, що утримується утримувачем фільтра у зазначеному повітряному потоці значною мірою перпендикулярно головному напрямку цього потоку, та містить множину переважно стрижнеподібних фільтруючих елементів, що граничать один із одним. Повітроочисник вищезазначеного типу відомий з WO 2007/028176 A1, що розкриває пристрій фільтру для видалення матеріалів, що забруднюють повітря від вихідного пристрою машини. Пристрій забезпечено множиною фільтруючих стрижнів, які утримуються в протилежних кінцях у корпусі фільтру та улаштовані в множину шарів один вище другого з бічним зміщенням. Зазначені фільтруючі стрижні зроблені з пористого матеріалу, такого як пінопласт, який зволожений рідиною, такою як силіконове мастило. Такі вологі фільтри дуже ефективні при видаленні матеріалів, що забруднюють повітря, включаючи надмалі частинки та газоподібні забруднюючі речовини, такі як неприємні запахи, які хімічно абсорбовані та нейтралізовані при контакті з рідиною. Набір фільтруючих стрижнів розміщений в корпусі фільтра, що формує трубоподібний канал, у поперечному розрізі якого розміщені фільтруючі стрижні. Цей трубоподібний канал призначений, щоб спрямувати потік забрудненого повітря через набір фільтруючих стрижнів та перешкоджати тому, щоб повітряний потік вийшов зі шляху фільтруючих стрижнів. Однак, в певних аспектах таке розташування фільтруючих стрижнів невигідно, наприклад, продемонстровано, що немає ніякого однорідного завантаження фільтру на всіх стрижнях, зокрема, завантаження фільтру на внутрішніх стрижнях відрізняється від завантаження фільтру на зовнішніх стрижнях. Крім того, таке розташування фільтруючого стрижня чутливе до швидкості повітряного потоку. Інший фільтруючий пристрій, що має вологі фільтруючі стрижні для очищення вихідного повітря офісних машин, відомо з ЕР 1 345 669, що пропонує утримувати фільтруючі стрижні у вертикальному положенні за їхні протилежні кінці так, щоб рідина для зволоження елементів була змушена текти донизу уздовж фільтруючого стрижня внаслідок гравітації. Зазначена рідина, яка є мастилом, зберігається у відсіку вище фільтруючих стрижнів, де у зазначеному відсіку може бути забезпечена змащувальна подушка. Крім того, ЕР 0 515 759 A1 розкриває пристрій повітряного фільтра, забезпечений циліндричним корпусом, що має передню та тильну сторони, покриті сіткою, так, щоб повітря, яке буде очищуватись, могло проходити через зазначений корпус, у якому забезпечений корпус фільтра, який може включати вуглецеві гранули. Зазначений корпус фільтра улаштований на тильній стороні двигуна вентилятора, що спрямовує повітряний потік на відкриту передню сторону зазначеного корпусу фільтра. GB 28 984 розкриває пристрій для абсорбції диму із рядом екранів, розташованих у повітропроводі, через який проходить дим. Екрани зволожені, коли вода, що прибуває з баку постачання, тече донизу зазначених екранів. GB 823 542 розкриває пристрій для очищення газоподібних продуктів згоряння, що виходять з формуючої частини печі установки утилізації відходів деревини, де газ змушений проходити через канал, у якому множина труб розташована близько одна від одної, щоб змушувати газ проходити через проміжки між трубами. Промивна рідина для газів тече донизу за межами зазначених труб. Даний винахід прагне вдосконалити вищезазначені фільтруючі пристрої та уникнути їх недоліків. Метою даного винаходу є забезпечення вдосконаленого повітроочисника для видалення речовин, що забруднюють повітря, з повітряного потоку, такого як вхідне/вихідне повітря, з високою ефективністю, та такого, що має малогабаритний фільтруючий пристрій, щоб дозволити його розташування в порівняно малому просторі. Відповідно до даного винаходу, ця мета досягнута повітроочисником відповідно до пункту 1 формули винаходу та розважальною машиною відповідно до пункту 15 формули винаходу. Привілейовані варіанти втілення конструкції даного винаходу викладені в залежних пунктах формули винаходу та більш детально роз'яснені нижче. Відповідно до даного винаходу, фільтруючий пристрій не має ніякого закритого оточення уздовж периметру фільтруючих шарів, але забезпечує відкриту сторону уздовж принаймні частини периферії фільтруючого шару. Принаймні одна периметрична бокова секція фільтруючого шару паралельно або тангенціально до поздовжньої вісі найбільш віддаленого від середини елементу фільтра є безрамною та сформована як відкрита сторона, вільна від елементів регулювання потоку, що огороджують фільтруючий шар. Всупереч відомому рівню техніки, де фільтруючий шар звичайно розміщений в трубчастому потоковому каналі, даний винахід уникає таких елементів-керування-потоку для того, щоб скеровувати повітряний потік 1 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 через фільтруючий шар та/або перешкоджати тому, щоб повітряний потік відхилявся далеко від фільтруючого шару, де, зокрема, фільтруючий шар, у його відкритій стороні, обходиться без елементів-регулювання-потоку, таких як поверхні, що скеровують потік, стінки каналу, огородження або корпус стін, що оточують фільтруючий шар. Відкрита сторона вільна від засобів звуження потоку, які запобігли б поперечному відхиленню повітря, та вся поверхня найбільш віддаленого від центру елементу фільтра є відкритою зазначеному повітряному потоку. На відкритій стороні є найбільш віддалений від центру фільтруючий елемент, який безпосередньо формує периферію фільтруючого шару, й зазначений найбільш віддалений від центру фільтруючий елемент простягається вільно уздовж периферії (5) фільтруючого шару. Несподівано, така відкрита сторона збільшує ефективність очищення найбільш віддалених від центру елементів, оскільки забезпечується менше порушень потоку й повітряні потоки навколо найбільш віддалених від центру фільтруючих елементів протікають більш ламінарним чином без занадто високих швидкостей потоку, так, щоб речовини, що забруднюють повітря, могли бути краще поглинені. Оскільки повітряний потік не змушений протікати через канал корпуса обмеженого перетину, але також може відхилятися до периферії фільтруючого шару при проходженні через фільтруючий пристрій, найбільш віддалені від центру фільтруючі елементи показують кращу ефективність та існує більш однорідне розподілення завантаження фільтра на всі фільтруючі елементи. Крім того, фільтруючий пристрій показує дуже компактну, малогабаритну конструкцію, яка дозволяє повітроочиснику бути прийнятним у малих просторах, таких як внутрішня частина відсіків розважальної машини. Відповідно до привілейованого варіанта втілення конструкції винаходу, фільтруючі елементи жорстко зв'язані один з одним зазначеним утримувачем фільтра, де фільтруючі елементи разом із утримувачем фільтра формують жорстку, самонесучу конструкцію, яка виступає у повітряний потік від бічної монтажної позиції, встановленої на стороні зазначеного фільтруючого пристрою. Завдяки жорсткої, самонесучої конструкції фільтруючого шару, досягається більша незалежність у проектуванні монтажної конструкції для фільтруючого пристрою та, з іншого боку, ефективність очищення повітря найбільш віддаленої від центру секції фільтруючого шару збільшена завдяки безрамній конструкції фільтруючого шару. Краще, якщо утримувач фільтра не перегороджує більш ніж 1/2 периферії фільтруючого шару, де утримувач фільтра може простягатися уздовж менше ніж 2/3, переважно менше ніж 1/2 периферії фільтруючого шару або, відповідно до привілейованого варіанту втілення конструкції, утримувач фільтра може простягтися тільки в центральній секції зазначеного фільтруючого шару, що залишає вільною всю периферію. Щоб досягти таке дуже обмежене перекриття периферії фільтруючого шару, утримувач фільтра може бути сформований брусоподібним або стрижнеподібним елементом кріплення, який простягається поперечно поздовжньої вісі фільтруючих елементів. В одному привілейованому варіанті втілення конструкції, зазначений брусоподібний або стрижнеподібний елемент кріплення простягається паралельно до площини фільтруючого шару, яка задана фільтруючими елементами, у такий спосіб, що утримуючий елемент перетинає множину фільтруючих елементів або секцій фільтра. В іншому привілейованому варіанті втілення конструкції стрижнеподібний елемент кріплення може простягатися перпендикулярно площині фільтруючого шару, де краще, якщо утримуючий елемент тільки контактує з центральною секцією фільтруючого шару, що у такий спосіб простягається від зазначеного центрального місця утримування консольним способом до периферії фільтруючого шару, що є незакріпленою. Щоб використовувати також поверхню кінцевих секцій або наконечники фільтруючих елементів, що включають їх торцеві поверхні, фільтруючі елементи можуть бути підтримані, щоб мати принаймні один вільний кінець. Відповідно до привілейованого варіанту втілення конструкції даного винаходу, фільтруючі елементи утримуються у зазначеному повітряному потоці утримувачем фільтра консольним способом принаймні з одним кінцем фільтруючих елементів, що простягається вільно та незакріплене. Відсутність будь-якого елемента підтримки у відповідній кінцевій секції фільтруючих елементів уникає будь-яких порушень та дозволяє кінцевим секціям ефективно уловлювати речовини, що забруднюють повітря. Відповідно до вигідного варіанту втілення конструкції винаходу, зазначений утримувач фільтра прикріплений до середньої секції фільтруючих елементів, у яких у такий спосіб є два вільних кінця. Така центрована підтримка фільтруючих елементів єдиним елементом кріплення не тільки мінімізує поперечний перетин пристрою кріплення, що перегороджує повітряний потік, але також й зменшує незакріплену довжину елементів фільтру, яка є приблизно тільки половиною довжини всіх елементів фільтру. Однак, відповідно до іншого вигідного варіанту втілення конструкції даного винаходу, пристрій кріплення може бути приєднаний до кінцевої секції фільтруючих елементів так, щоб у 2 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 зазначених фільтруючих елементів був тільки один вільний, незакріплений кінець. Цей класичний тип консольної опори полегшує установку й заміну фільтруючих шарів, особливо коли є множина фільтруючих шарів один вище іншого. Краще, якщо пристрій кріплення включає переважним чином стрижнеподібний або брусоподібний елемент кріплення, з яким жорстко зв'язані всі фільтруючі елементи фільтруючого шару. Зазначений елемент кріплення переважно простирається поперек ширини фільтруючого шару, де поздовжня вісь елемента кріплення може простягатись поперечно, переважним чином перпендикулярно поздовжньої вісі фільтруючих елементів. Однак, відповідно до іншого варіанту конструкції винаходу елемент кріплення може простягтися по діагоналі через фільтруючі елементи так, щоб поздовжня вісь елемента кріплення була повернена до поздовжньої вісі фільтруючих елементів під кутом приблизно від 30° до 90°, краще, якщо від 30° до 60°. Альтернативно до зазначеної консольної опорної конструкції, фільтруючі елементи можуть бути підтримані за обидва кінця парою елементів кріплення. Відповідно до цього варіанту втілення конструкції, досягається збільшена стійкість проти зламування фільтруючих елементів. Кінцеві секції фільтруючих елементів жорстко зв'язані з відповідними елементами кріплення так, щоб відповідні протилежні сторони фільтруючого шару були закриті зазначеними елементами кріплення. Однак секції, що залишаються, периферії фільтруючого шару, що є периферійними сторонами паралельно до поздовжньої вісі фільтруючих елементів, є відкриті при відсутності елементів кріплення, або огороджень або стінок корпусу, що оточують фільтруючий шар. Взагалі, можуть бути різні з'єднання між фільтруючими елементами й вищезазначеним елементом кріплення. Наприклад, елемент кріплення може мати каналоподібні заглиблення, що відповідають формі поперечного розрізу елементів фільтру. Однак, відповідно до привілейованого варіанту конструкції даного винаходу, зазначений принаймні один елемент кріплення, який є переважно стрижнеподібним або брусоподібним, включає опорну поверхню, у яку фільтруючі елементи є вмонтованими опорною секцією, де переважно опорні секції фільтруючих елементів є вмонтованими тільки частково в зазначеній опорній поверхні так, щоб інша частина периферійної сторони фільтруючого елементу виступала уперед від зазначеної опорної поверхні. Завдяки до невбудованої частини (тобто частина, що не є вмонтованою) опорної секції фільтруючих елементів, активна поверхня фільтра збільшена та навіть у їхній опорній секції фільтруючих елементів може абсорбувати речовини, що забруднюють повітря, що забезпечує збільшену ефективність фільтра незалежно від присутності вищезазначеної відкритої сторони фільтруючого шару. Щоб балансувати бажане збільшення ефективної площі поверхні фільтра з необхідною опорною міцністю, сектор від 1/2 π до 3/2 π окружності опертої секції фільтруючих елементів може бути вмонтованим у опорній поверхні елемента кріплення. Краще, якщо сектор 1 π окружності є вмонтованим, щоб дозволити легке видалення з форми як фільтруючих елементів, так й елементу кріплення. Зазначений елемент кріплення може бути сформований з матеріалу, що відрізняється від матеріалу фільтруючих елементів, де опорна поверхня елемента кріплення може мати контури, пристосовані до форми периферійної сторони фільтруючих елементів, щоб бути вмонтованими так, щоб фільтруючі елементи притиснулись до зазначених контурів. Наприклад, коли елементи фільтру мають циліндричну форму із круговим перетином, опорна поверхня елементу кріплення може мати пазо-подібне заглиблення, що циліндричне контуроване. Щоб приєднати фільтруючі елементи до елементу кріплення, вони можуть бути приліпленими в зазначені заглиблені контури. Відповідно іншому вигідному аспекту винаходу елементи кріплення можуть бути сформовані інтегрально з елементами фільтру в одну деталь з однакового матеріалу, де може використовуватися переважно процес спікання. В іншому варіанті втілення конструкції винаходу фільтруючі елементи й елемент кріплення можуть бути сформовані, можливо в процесі формування пінопластів. Для такої інтегральної цільної конструкції елемента кріплення та фільтруючих елементів, вищезазначена консольна опорна конструкція є кращою, оскільки це полегшує видалення сформованих половин з сформованих елементів фільтру й елементу кріплення. Зокрема, цільна конструкція, що включає елемент кріплення та фільтруючі елементи, може мати форму без підрізів та протилежних відповідностей у напрямку поздовжньої вісі фільтруючих елементів та/або перпендикулярному до цього напрямку. Інакше кажучи, зазначена цільна конструкція, що включає фільтруючі елементи та елемент кріплення, може бути сформована таким чином, щоб була площина розділу, що краще простягається перпендикулярно до поздовжньої вісі фільтруючих елементів. Краще, якщо всі фільтруючі елементи фільтруючого шару сформовані в одну деталь з елементом(ами) кріплення для 3 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 утримання фільтруючого шару, де навіть фільтруючі елементи більше ніж одного фільтруючого шару можуть бути сформовані в одну деталь з його елементом кріплення. В основному різні матеріали можуть використовуватися для фільтруючих елементів й опціонально для елементу кріплення, де відповідно до привілейованого варіанта втілення конструкції, фільтруючий пристрій є вологим фільтруючим пристроєм, що включає відповідну рідину для того, щоб зволожити конструкційний матеріал фільтруючих елементів. Інакше кажучи, фільтруючі елементи можуть бути розроблені як засіб зберігання для хімічно та/або фізично активної рідини, яка адсорбує матеріали, що забруднюють повітря. Краще, якщо, рідинні середовища, такі як олії, емульсії або рідини можуть використовуватися залежно від типу та пристосовано до типу забруднюючих речовин, які присутні в повітрі та будуть очищуватись. Опціонально, антибактеріальні, антивірусні, протигрибкові або фунгіцидні засоби можуть бути додані до зволожуючої рідини. Основний матеріал фільтруючого елементу, який зволожується, може включати різні, переважно пористі, матеріали, такі як пінопласти, органічні, неорганічні або природні волокна, такі як целюлоза або поліефір, де привілейованим варіантом конструкції є такий, що використовує елементи фільтру, зроблених з піни PU, зволожені силіконовим мастилом. Залежно від застосування та типу забруднюючих речовин, які будуть фільтруватися, можливо, однак, використовувати інші фільтруючі матеріали, які можуть бути зволожені або не зволожені, де може бути досить для деяких застосувань використовувати пористі матеріали, що фільтрують частинці, такі як тканини, губчата гума, пластмаси, розширені піною або інший пористий матеріал для того, щоб зібрати частинці, що йдуть із повітрям, що проходить через фільтр. Щоб мати можливість легко пристосовувати фільтр до різних робочих умов та змінювати фільтруючий пристрій по розміру й ефективній поверхні фільтра, фільтруючому пристрою надана модульна конструкція, що містить основні вузли, які можуть бути приєднані один до одного у різній кількості та/або різних орієнтаціях. Відповідно до привілейованого варіанту втілення конструкції винаходу, пристрій кріплення для утримання фільтруючих елементів розроблений таким чином, щоб він міг бути зв'язаний із пристроєм кріплення, що має ідентичну форму. Зокрема, пристрій кріплення забезпечений гермафродитними (такими, що з'єднують два протилежних засоби, типу "папа-мама", прим, перекладача) засобами з'єднання для того, щоб з'єднати принаймні два пристрою кріплення один з одним, щоб створити принаймні два фільтруючі шари один вище іншого. Отже, пакет фільтруючих шарів може бути створений просто шляхом з'єднання бажаної кількості пристроїв кріплення, кожний з яких утримує фільтруючий шар, що включає множину фільтруючих елементів. Щоб уникнути розташування фільтруючих елементів в різних фільтруючих шарах один за іншим, краще, якщо є елементи фільтру, розташовані із зміщенням до вищезазначених гермафродитних засобів з'єднання таким чином, що - коли два утримувачі фільтра зв'язані один з одним - фільтруючі елементи в першому фільтруючому шарі перекривають інтервали між фільтруючими елементами в другому шарі, якщо розглядати в напрямку повітряного потоку. Відповідно до особливо кращого варіанту втілення конструкції, вищезазначений елемент кріплення пристрою кріплення забезпечений зазначеними гермафродитними засобами з'єднання на тильній стороні напроти опорної поверхні, де вмонтовані фільтруючі елементи. Отже, два брусоподібні елемента кріплення можуть бути зв'язані один з одним, оберненням однієї до іншої їхніх тильних сторін. Елементи фільтру в основному можуть мати різні геометрії та форми, де краще мати загальне подовження, більш переважними є стрижнеподібні фільтруючі елементи з відношенням довжини до діаметру більше ніж 5, особливо більш ніж 10, що означає, що у стрижнеподібних фільтруючих елементів довжина може бути принаймні п'ять діаметрів фільтруючого елементу. Форма поперечного розрізу також може змінюватися та може бути пристосована до умов експлуатації. Наприклад, фільтруючі елементи можуть мати трикутний або багатокутний поперечний перетин, де, зокрема, може бути забезпечений прямокутний або подовжений поперечний перетин. Однак, відповідно до привілейованого варіанту втілення конструкції винаходу, краще, якщо елементи фільтру мають округлений поперечний перетин, наприклад, круговий, овальний або еліптичний поперечний перетин, щоб досягати плавного плину (повітря) навколо фільтруючих елементів, щоб покращити поглинання забруднюючих речовин. Форма поперечного перетину може змінюватися по поздовжньому поширенню подовжених елементів, наприклад, виходячи з діаметру, що змінюється по довжині, або форми трикутника, що стає округленим поперечним перетином. Однак, відповідно до привілейованого варіанту конструкції, елементи фільтру мають 4 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 подовжену форму із головним чином безперервним, краще, якщо постійним поперечним перетином. Відповідно до привілейованого варіанту втілення конструкції винаходу, фільтруючі елементи є переважним чином прямі прутки (стрижні), які розташовані переважним чином паралельно друг до друга у фільтруючому шарі. Якщо фільтруючий пристрій містить множину фільтруючих шарів, фільтруючі прутки в різних шарах можуть бути розташовані паралельно друг до друга із фільтруючими прутками в різних шарах, що є зсунутими один до іншого таким чином, щоб фільтруючі прутки в першому шарі перекривали інтервали між фільтруючими прутками в другому шарі, якщо розглядати в напрямку повітряного потоку. Відповідно подальшому привілейованому варіанту втілення конструкції даного винаходу, фільтруючі елементи принаймні одного фільтруючого шару можуть бути сформовані принаймні одним криволінійним, змієподібним та/або переважно спіральним фільтруючим прутком, що має секції, паралельні одна іншій та рознесені одна від іншої. Інакше кажучи, може бути тільки один безперервний, пруткоподібний корпус фільтру, секції якого формують множину фільтруючих елементів, зазначених спочатку. Наприклад, змієподібний фільтруючий пруток може ізвиватися або відповідати грецькому меандру, маючи переважним чином прямі відрізки, паралельні один іншому й граничні один до іншого. Однак, відповідно до привілейованого варіанту втілення конструкції винаходу, змієподібний фільтруючий пруток має спіральну форму, наприклад, форму логарифмічної спіралі або форму лінійної спіралі. Фільтруючі шари, що включають такі спіральні фільтруючі прутки забезпечують велику ефективну фільтруючу поверхню в порівнянні з малою поверхнею пристрою кріплення, де велика ефективна поверхня фільтра може бути досягнута незважаючи на скоріше компактну конструкцію та малий периметр фільтруючого шару. Краще, якщо такий спіральне-подібний фільтруючий пруток підтриманий консольним чином, як зазначено раніше, де краще, якщо внутрішній кінець спірального фільтруючого прутка приєднаний до елемента кріплення пристрою кріплення. Щоб покращити ефективність фільтра, множина спіральних фільтруючих прутків може бути скомбінована одним з іншим, де краще, щоб перший спіральний фільтруючий пруток був обертове зсунутий відносно до другого спірального фільтруючого прутка. Зокрема, обертальний зсув множини спіральних фільтруючих прутків обране таким чином, щоб перший спіральний фільтруючий пруток перекрив інтервали між відрізками другого спірального фільтруючого прутка, якщо розглядати в напрямку вісі спіралі, де краще, якщо зазначена множина спіральних фільтруючих прутків має загальну спіральну вісь. Щоб забезпечити компактну, малогабаритну опорну конструкцію, зазначена множина спіральних фільтруючих прутків може бути зв'язана їхніми внутрішніми кінцями до загального елементу кріплення, що переважно має циліндричну форму та простягнеться переважним чином паралельно вісі спіралі. Залежно від геометрії та форми фільтруючих прутків, два спіральні фільтруючі прутки можуть бути розташовані в одній загальній площині або, як альтернатива, у двох переважним чином паралельних площинах, рознесених друг від друга. Подальше розташування в паралельних площинах, рознесених друг від друга, є кращим з оглядом на кращу структуру переплетіння або перекриття, яка допомагає уникнути того, щоб повітряний потік проходив фільтруючі шари, не входячи в контакт із фільтруючими елементами. Повітря, що проходить через проміжок між двома фільтруючими елементами першог о шару протікає прямо вперед у фільтруючий елемент другого фільтруючого шару. Щоб дозволити легке виробництво, у спіральних фільтруючих елементів можуть бути форми, ідентичні одна іншій. У альтернативному варіанті, принаймні два спіральних фільтруючих елемента можуть мати форми, що доповнюють друг друга таким чином, щоб перший спіральний фільтруючий елемент точно підходив в проміжок між сторонами другого спірального фільтруючого елемента. Така доповнююча форма дозволяє вирізати фільтруючі елементи із загальної, переважно пластинчатеподібної заготовки. Фільтруючий шар(и) фільтруючого пристрою може бути змонтований до основної опорної конструкції безпосередньо за допомогою вищезазначених елементів кріплення. Наприклад, фільтруючий шар може бути змонтований до засобів вентиляції для того, щоб змушувати повітряний потік прямувати через фільтруючий пристрій, де, наприклад, елемент кріплення може бути приєднаний до вузла приводу для приведення в дію лопатей вентилятора, або опори вузла приводу. Відповідно до привілейованого варіанту конструкції даного винаходу, фільтруючий пристрій може бути змонтований безпосередньо на переважно каналоподібний вентиляційний корпус, що огороджує вузол приводу та/або лопаті вентилятора вентиляційних засобів та формує канал для повітряного потоку, який буде спрямований на фільтруючий 5 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрій, де краще, коли зазначений фільтруючий пристрій розміщений перед начальним отвором корпуса вентиляції в повітряному потоці, що звідти виходить. Однак, альтернативно до такої безпосередньої установки, також можливо забезпечити непряму установку фільтруючого шару. Забезпечення засобів установки, що з'єднують фільтруючий пристрій з вентиляційними засобами й утримують фільтруючий пристрій у вентиляційних засобах у певному позиційному співвідношенні до них, досягає дуже компактного, малогабаритного повітроочисника, який може бути змонтований у межах дуже обмеженого простору, такого як корпус грального апарата. Фільтруючий пристрій в основному може бути розміщений по обидва боки вентиляційних засобів. Відповідно до вигідного аспекту винаходу, фільтруючий пристрій тримається утримувачем фільтра на стороні вузла приводу вентиляційних засобів напроти лопатей вентилятора так, щоб двигун або вузол приводу вентиляційних засобів був розміщений між лопатями вентилятора й пристроєм фільтру, або на стороні лопатей вентилятора, що є напроти вузла приводу так, щоб лопаті вентилятора були розміщені між фільтруючим пристроєм й вузлом приводу, де в кожному разі коаксіальне розташування є кращим, коли вісь центру лопатей вентилятора, вузла привода та фільтруючого пристрою переважним чином розташоване коаксіальне. Також в обсягу даного винаходу є розміщення фільтруючого шару на кожній стороні вентиляційних засобів, тобто один фільтруючий пристрій на стороні вузла приводу вентиляційних засобів напроти лопатей вентилятора, та інший фільтруючий пристрій з боку лопатей вентилятора, що є напроти вузла приводу. Така установка фільтруючого пристрою в одній з торцевих поверхонь вентиляційних засобів не тільки забезпечує компактне, малогабаритне розташування, але також досягає високої продуктивності у відділенні забруднюючих повітря матеріалів, тому що повітряний потік точно спрямований через фільтруючий шар(и). Зазначений фільтруючий шар(и) може мати вищезазначену конструкцію, що включає множину стрижнеподібних фільтруючих елементів або принаймні один криволінійний, змієподібний або спіральний фільтруючий пруток, але фільтруючий шар також може бути сформований безперервним аркушеподібним пористим елементом, зробленим з, наприклад, пористого спіненого або клітинного матеріалу, де можливо комбінувати більше ніж один такий аркушеподібний шар у багатошаровому розташуванні. Однак, згідно з привілейованим варіантом конструкції, одна з вищезазначених конструкцій фільтруючого шару, що включає подовжені фільтруючі елементи, що граничать один із одним, із проміжком між ними, використовується для фільтруючого пристрою. Зокрема, коли фільтруючий пристрій тримається утримувачем фільтра у вентиляційних засобах, краще мати опору вузлу приводу, що включає переважно L-подібний опорний елемент, який включає першу опору, з'єднану з вентиляційними засобами, а друга опора має засоби установки для того, щоб установити пристрій до будь-якого зовнішнього елемента конструкції, такого як корпус гральної машини, опорна стійка та т.п. Зазначені дві опори переважно зв'язані одна з іншою жорстким способом, більш краще, коли во ни є невід'ємні одна від іншої, зроблені з досить жорсткого матеріалу, такого як метал або пластмаса. Більш переважно, коли перша опора простягається переважним чином перпендикулярно вісі обертання вентиляційних лопатей, де зазначена перша опора може включати центральну нішу, яка є принаймні настільки ж великою, як кругова область, задана обертанням лопатей вентилятора й у такий спосіб надаючи проміжок для повітряного потоку зазначених лопатей вентилятора. Краще, коли друга опора зазначеного опорного елементу простягнеться переважним чином паралельно повітряному потоку по бічній стороні вузлу приводу на відстані віднесено від зазначеного вузлу приводу. Такий кутовий опорний елемент дозволяє установку повітроочисника в дуже малому просторі й формує дуже компактну конструкцію установки, яку легко виробити, але однак тверду та досить жорстку. Краще, коли зазначена перша опора опорного елемента разом із зазначеним фільтруючим пристроєм встановлена до начального отвору каналу, формуючи вентиляційний корпус, що огороджує вузол приводу та/або зазначені лопаті вентилятора. Відповідно іншому вигідному аспекту даного винаходу, фільтруючий шар фільтруючого пристрою вставлений у монтажну раму, що огороджує фільтруючий шар по його периметру, зазначена монтажна рама включає нішу вставлення, що повністю перекриває площину проектованої поверхні фільтруючого шару, якщо розглядати в напрямку повітряного потоку, у такий спосіб дозволяючи вставлення й видалення фільтруючого шару в/із монтажної рами в напрямку повітряного потоку. Всупереч відомому рівню техніки, така монтажна конструкція значно полегшує монтаж, демонтаж та заміну фільтруючого шару, тому що не є необхідним вставляти фільтруючі елементи окремо в утримуючі ніші як у випадку у відомому рівні техніки, 6 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 де фільтруючі елементи повинні бути вставлені в напрямку перпендикулярно до повітряного потоку та/або паралельно до поздовжнього напрямку фільтруючих стрижнів. Це вигідно, зокрема, коли фільтруючі елементи підтримані консольним образом, у такий спосіб у них є вільні, незакріплені кінці. Ніша вставлення зазначеного монтажу може мати форму віконного просвітку, що в основному відповідає формі або периметру фільтруючого шару, який буде вставлений. Краще, коли ніша вставлення визначена циліндричним наскрізним отвором через монтажну раму, де внутрішня окружність наскрізного отвору в основному відповідає зовнішній окружності фільтруючого шару таким чином, щоб фільтруючий шар був закріплений у зазначеній ніші вставлення за допомогою пресової посадки. Ніша вставлення не обов'язково тримає кожну сторону або всю окружність фільтруючого шару, але може утримувати фільтр тільки у протилежних сторонах. Якщо фільтруючий шар складений з масиву паралельних, переважним чином прямих фільтруючих стрижнів, краще мати пресову посадку до ніші вставлення в кінцях зазначених стрижнеподібних елементів, оскільки інші дві сторони фільтруючого шару, паралельні до поздовжньої вісі фільтруючих стрижнів, можуть мати деякий проміжок до навколишньої ніші вставлення. Пресова посадка кінців фільтра у нішу вставлення та/або елементи кріплення, забезпечені в цих кінцях фільтруючих стрижнів у ніші вставлення, використовує фільтруючі стрижні як стиснуті арматурні стрижні або колони, які піддані тільки деформації поздовжнього вигину. Повітроочисник переважно забезпечений у відсіку, наприклад, машини азартної гри або розважальної машини так, щоб повітря було фільтровано в корпусі машини. Розважальні машини, такі як ігрові автомати, що приводяться в дію монетами, звичайно експлуатуються у казино або залах азартних ігор, де повітря часто забруднюється через паління, людські випари або запахи їжі. Іншою проблемою є вихідні гази, створені розважальними машинами, які звичайно забезпечуються електронними контролерами та дисплеями, що продукують гаряче випускне повітря, часто забруднене пилом або іншими маленькими частками. Тому було б бажане очищувати повітря в кімнатах, де використовуються такі розважальні машини, де було б бажане мати вхідне повітря машин очищеним, щоб уникнути шкоди чутливим вузлам розважальних машин й, з іншого боку, очищувати вихідні гази таких розважальних машин, щоб досягати кращого стану повітря в кімнаті, де експлуатуються машини, щоб поліпшити сприйняття комфорту гравців, що використовують розважальні машини. Отже, повітроочисник чистить як вхідне повітря, так та вихідне повітря розважальної машини, у такий спосіб поліпшуючи якість повітря у відповідній кімнаті казино або залу азартних ігор й в такий спосіб поліпшуючи сприйняття комфорту відвідувачами, та, з іншого боку, охороняє електронні блоки розважальні машини проти знаходження забруднюючих часток, що існують у вхідному повітрі. Хоча повітроочисник переважно використовується в розважальній машині, є подальші варіанти для того, щоб використовувати повітроочисник. Наприклад, повітроочисник може використовуватися для інших офісних машин, таких як лазерні принтери, для побутової техніки, такої як пилососи. Інші вигідні області використання - транспортні засоби, зокрема, автомобілі, де повітроочисник може використовуватися, щоб очищувати повітря у відсіку пасажира, або в галузі кондиціювання повітря й систем нагрівання, пилососів або різного іншого виду домашніх продуктів, які можуть застосувати повітряні фільтри, військовому обладнанні, авіаційній промисловості, сталеливарній та металургійній промисловості, та т.п. Іншою вигідною галуззю використання є виробництво фармацевтичних препаратів або медична промисловість. У подальшому, привілейовані варіанти конструкції даного винаходу описані більш детально із посиланнями до супровідних фігур. У зазначених фігурах показано наступне: Фігура 1: вигляд фільтруючого пристрою у перспективі відповідно до привілейованого варіанту конструкції винаходу, де стрижнеподібні фільтруючі елементи розташовані паралельно один одному та тримаються пристроєм кріплення у протилежних кінцях, Фігура 2: вигляд фільтруючого пристрою фігури 1 у перспективі, де фільтруючий пристрій змонтований до вентилятора, що змушує повітряний потік проходити через фільтруючий шар, де фільтруючі елементи показані у використовуваному стані, показуючи забруднення фільтруючих елементів, Фігура 3: привілейований варіант конструкції елемента кріплення пристрою кріплення для утримання фільтруючих елементів, де частина фігури 3 показує вигляд брусоподібного елемента кріплення у перспективі, як такого, що припускає відсутність фільтруючих елементів, прикріплених до нього, так, щоб пазоподібна опорна поверхня елемента кріплення могла бути 7 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 помічена, та частина b фігури 3 показує вигляд елемента кріплення спереду, з фільтруючими елементами, вмонтованими в опорній поверхні елемента кріплення, Фігура 4: вигляд спереду елемента кріплення, з фільтруючими стрижнями, прикріпленими до нього подібно фігурі 3, де варіант втілення конструкції фігури 4 показаний злегка зігнутий, однак брусоподібний елемент кріплення є еластичним та має злегка ввігнуту тильну поверхню в її незігнутому стані, Фігура 5: вигляд спереду двох елементів кріплення, з фільтруючими елементами, прикріпленими до них, в положенні тильної сторони до тильної сторони, готових до з'єднання двох елементів кріплення, де показані гермафродитні засоби з'єднання, Фігура 6: вигляд спереду двох елементів кріплення фігури 5, після з'єднання один з іншим, Фігура 7: вигляд спереду двох елементів кріплення, зв'язаних один з іншим подібно фігурі 6, де засоби з'єднання включають наскрізні отвори в обох елементах кріплення, які можуть бути замкнені один до одного за допомогою вставки з'єднувальних штифтів у зазначені наскрізні отвори, Фігура 8: покомпонентне зображення двох шарів прямих фільтруючих прутків, які тримаються двома елементами кріплення за їхні кінці, де зазначені елементи кріплення забезпечені опорними поверхнями на їх протилежних сторонах, у які фільтруючі елементи є вмонтованими, Фігура 9: вигляд у перспективі множини прямих фільтруючих прутків, розташованих у двох шарах один вище іншого та утримані елементом кріплення, прикріпленим до середніх секцій зазначених стрижнеподібних фільтруючих елементів, які в такий спосіб мають два вільних незакріплених кінця, Фігура 10: вигляд спереду фільтруючого пристрою фігури 9 у напрямку повітряного потоку через фільтруючий пристрій, Фігура 11: вигляд спереду вентиляційних засобів для примушування повітряного потоку проходити через фільтруючий пристрій, Фігура 12: вигляд спереду фільтруючого пристрою фігури 10, прикріпленого до вентиляційних засобів фігури 11, Фігура 13: вигляд збоку фільтруючого пристрою, прикріпленого до вентиляційних засобів фігури 12, де два елемента кріплення для утримання фільтруючих елементів скріплені разом та зв'язані з вентиляційними засобами за допомогою бічних, скобоподібних скріплюючих затискувачів, що зачіпляються із фіксуючими виступами на вентиляційних засобах, Фігура 14: вигляд спереду фільтруючого пристрою відповідно до подальшого варіанту конструкції даного винаходу, де брусоподібний елемент кріплення для утримання фільтруючих елементів простягається по діагоналі через фільтруючий шар, Фігура 15: вигляд спереду вентиляційних засобів подібно фігурі 11, Фігура 16: вигляд спереду фільтруючого пристрою фігури 14, прикріпленого до вентиляційних засобів фігури 15, Фігура 17: фільтруючий пристрій, що включає спіральноподібні, змієподібні фільтруючі прутки, що утримуються загальним елементом кріплення, де частина А фігури 17 показує вигляд спереду спіральних фільтруючих прутків, якщо розглядати в напрямку вісі спіралі, а частина В фігури 17 показує вигляд збоку спіральних фільтруючих прутків, якщо розглядати перпендикулярно до вісі спіралі, щоб показати, що два спіральні фільтруючі прутки рознесені один від одного в напрямку повітряного потоку й прикріплені до елемента кріплення їхніми внутрішніми кінцями, Фігура 18: вигляд збоку фільтруючого пристрою фігури 17, прикріпленого до тильної сторони вузла приводу вентиляційних засобів або рами кріплення для утримання такого вузла приводу, Фігура 19 та 20: вигляди спереду двох спіральних фільтруючих прутків, що мають форми, що доповнюють один одного, де кожний зі спіральних фільтруючих прутків має форму лінійної спіралі, Фігура 21: вигляд спереду двох спіральних прутків, інтегрально зв'язаних із загальним центральним предметом та які мають проміжок логарифмічної спіралі, Фігура 22: зрозумілий вигляд фільтруючого шару, подібного фігурі 8, який вставлений в нішу вставлення монтажної рами для того, щоб опосередковано встановити фільтруючий шар у повітряному потоці, та Фігура 23: вигляд збоку, подібно фігурі 18, що показує опорну конструкцію, що включає Гподібний опорний елемент для підтримки вентиляційних засобів, до яких прикріплений фільтруючий пристрій, відповідно до іншого привілейованого варіанта втілення конструкції винаходу. 8 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 1 показує фільтруючий пристрій 1, що включає множину фільтруючих елементів 6, які сформовані прямими фільтруючими прутками 13 у цьому варіанті втілення конструкції. Зазначені фільтруючі елементи 6 розміщено в першому фільтруючому шарі 4а та другому фільтруючому шарі 4b один вище іншого, де фільтруючі елементи 6 в основному простягаються паралельно один іншому. Як може бути зрозуміло з фігури 1, фігури 6 та фігури 7, фільтруючі елементи в різних шарах переважно зміщені один щодо одного так, щоб фільтруючі елементи 6 у першому шарі 4а перекривали інтервали (проміжки) між фільтруючими елементами 6 у другому шарі 4b. Зокрема, обидва фільтруючих шари 4а та 4b можуть мати однаковий простінок (розбивку) між фільтруючими елементами, де перпендикулярне до поздовжньої вісі фільтруючих елементів зміщення відповідає половині відстані між двома сусідніми фільтруючими елементами, порівняйте фігури 6 та 7. Хоча фільтруючі елементи й розбивання можуть мати різні розміри, інтервали між сусідніми фільтруючими елементами 6 в одному шарі 4 мають ширину, що переважно й приблизно відповідає діаметру фільтруючого елементу 6, порівняйте фігуру 7. Отже, якби ці два шари 4а та 4b були б розміщені в одну загальну площину, фільтруючі елементи 6 торкнулися б один одного й сформували б закриту панель. Однак, діаметри та/або розбивка між фільтруючими елементами можуть змінюватися, та, таким чином можливі інші геометричні конструкції. Як показано відповідно на фігурах 6 та 7, відстань між фільтруючими елементами 6 у різних фільтруючих шарах 4а та 4b також може бути в діапазоні діаметра фільтруючих прутків, де вигідним варіантом конструкції є такий, де відстань між верхньою стороною першого шару до більш низької сторони верхнього шару, якщо вимірювати в напрямку повітряного потоку, є злегка меншою ніж діаметр фільтруючих елементів. Хоча різні фільтруючі елементи можуть мати різні діаметри, краще мати той же самий діаметр для всіх фільтруючих елементів. Як показано на фігурах, фільтруючі елементи можуть мати циліндричну форму із круговим поперечним перетином. Відповідно до привілейованого варіанта втілення конструкції, фільтруючі елементи 6 фільтруючого шару 4а утримуються в заданому положенні утримувачем фільтра 5, що включає принаймні один елемент кріплення 9, який є переважно полосоподібним або брусоподібним, як показано на фігурах. Більш детально, може використовуватися елемент кріплення 9, у якого є опорна поверхня 10, у яку фільтруючі елементи 6 є вмонтованими круговими сторонами їх опорної секції 6d. Як показано на фігурі 3, опорна поверхня 10 елемента кріплення 9 може мати контури, пристосовані до кругового контуру фільтруючих елементів 6. Зокрема, зазначена опорна поверхня може мати пазоподібні заглиблення, у які опорні секції 6d фільтруючих елементів 6 розміщені або розміщені так, щоб був двовимірний контакт між фільтруючими елементами 6 та елементом кріплення 9. Коли використовуються циліндричні фільтруючі прутки, зазначені заглиблення в опорній поверхні 10 елемента кріплення 9 можуть бути сформовані як циліндричні опорні пази 18. Як може бути зрозуміло з фігури 3, фільтруючі елементи 6 є вмонтованими в опорній поверхні 10 елемента кріплення 9 тільки частково, так, що частковий сектор кругової поверхні фільтруючих елементів 6 є вмонтований в елементі кріплення 6, тоді як сектор кругової поверхні фільтруючих елементів, що залишається, не є вмонтованим та/або може виступати вище зазначеної опорної поверхні 10. У варіантах конструкції, показаних на фігурах, фільтруючі елементи 6 є вмонтованими в елементі кріплення 9 половиною їх діаметрів. Інакше кажучи, сектор 1/2 π є вмонтованим, порівняйте фігуру 3. Тильна поверхня елемента кріплення 9 напроти вмонтованих фільтруючих елементів 6 формує переважним чином плоску монтажну поверхню 11, яка дозволяє двом елементам кріплення 9 бути зв'язаними один з одним тильною стороною до тильної сторони, як це показано на фігурах 5-7. Таким чином, створено модульний фільтруючий пристрій 6, де складений фільтруючий шар 4 може бути розміщено один вище іншого легким способом. Як показано на фігурах 5 та 6, елемент кріплення 9 може бути забезпечений гермафродитними засобами з'єднання 12, які дозволяють ідентично сформованим елементам кріплення 9 бути зв'язаними один з одним. У варіанті втілення конструкції фігур 5 та 6 зазначені гермафродитні засоби з'єднання 12 включають з'єднувальний штифт 32 та з'єднувальний отвір 33, розміщені у протилежних сторонах зазначеної опорної поверхні 10, де з'єднувальний штифт 32 та з'єднувальний отвір 33 розташовані на однаковій відстані від центру елементу кріплення 9, так, щоб елементи кріплення 9 могли бути встановлені один на інший відповідним чином. Як може бути зрозуміло з фігур 5 та 6, фільтруючі елементи 6 зміщені у відношенні до центру елемента кріплення 9 та/або центру між засобами з'єднання 12, де зміщення перпендикулярне поздовжньої вісі фільтруючих елементів 6. Зокрема, зазначене зміщення таке, 9 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 що фільтруючі елементи 6 одного шару 4а перекривають проміжки 17 між фільтруючими елементами 6 іншого фільтруючого шару 4b, коли два елемента кріплення 9 зв'язано один з одним як показано на фігурі 6. Щоб підсилити фрикційний захват двох елементів кріплення 9, останній може бути зроблений із еластичного матеріалу та/або може мати тонкий вигин, як показано на фігурі 4, так, щоб була пружна деформація при поєднанні з іншим елементом кріплення 9. Альтернативно до з'єднувальних штифтів 32 та з'єднувальних отворів 33, показаних на фігурах 5 та 6, інші засоби з'єднання 12 можуть бути забезпечені. Наприклад, елементи кріплення 9 можуть бути забезпечені наскрізними отворами 34, у які можуть бути вставлені з'єднувальні штифти або гвинти або інші засоби зачеплення, як це показано на фігурі 7. Краще, якщо зазначені наскрізні отвори 34 розміщені таким чином, щоб наскрізні отвори 34 у різних елементах кріплення 9 були вирівняні один з іншим, коли зазначені різні елементи кріплення 9 поміщені один на одного тильною стороною до тильної сторони відповідним чином. Як показано на фігурі 8, два елемента кріплення можуть бути приєднані до протилежних кінців секцій 6а та 6b фільтруючих елементів 6 так, щоб обидва кінці фільтруючих елементів 6 були підтримані й утримувалися в завданому положенні. У альтернативному варіанті втілення конструкції, показаному на фігурі 9, фільтруючі елементи 6 підтримані консольним чином так, щоб у фільтруючих елементів 6 були вільні, незакріплені кінці 6а та 6b. Як показано на фігурі 9А, єдиний елемент кріплення 9 може бути приєднаний до середньої секції 6с фільтруючих елементів 6 так, щоб у зазначених фільтруючих елементів 6 було два незакріплених вільних кінця 6а та 6b. Така консольна опора фільтруючих елементів 6 не тільки знижує розмір утримувача фільтра 5 та в такий спосіб збільшує ефективну фільтруючу поверхню фільтруючих елементів 6, але також полегшує виробництво фільтруючих елементів 6 та елемента кріплення 9 у процесі формування. Зокрема, така опорна конструкція, як показано на фігурі 9, полегшує етап видалення з форми та видалення формованих половин з фільтруючих елементів 6 та елемента кріплення 9, навіть коли фільтруючі елементи 6 та елемент кріплення 9 сформовані інтегрально один з іншим в одній частині. Як може бути зрозуміло з фігури 9, цільна конструкція, що включає елемент кріплення 9 та фільтруючий елемент 6, може мати форму без підрізів та протилежних відповідностей у напрямку поздовжньої вісі фільтруючих елементів так, щоб була площина розділу перпендикулярно поздовжньої вісі фільтруючих стрижнів. Як може бути зрозуміло з фігур 9b та 9с, формовані половини 29 та 30, використовувані для формування/спікання фільтруючих елементів 6 та елемента кріплення 9 в один предмет, можуть бути видалені шляхом переміщення зазначених половин 29 та 30 один від одного в напрямку переважним чином паралельно поздовжньої вісі 25 фільтруючих елементів 6. Щоб максимізувати ефективну фільтруючу поверхню, елемент кріплення 9 може бути зроблений з однакового з фільтруючими стрижнями матеріалу, що в подальшому полегшує процес формування. Однак, навіть якщо забезпечена зазначена інтегральна цільна конструкція, елемент кріплення 9 та фільтруючий елемент 6 можуть бути зроблені з різних матеріалів, наприклад за допомогою двокомпонентного процесу формування. Це дозволяє елементу кріплення 9 бути зробленим з більш жорсткого матеріалу та/або посиленого матеріалу. Фігури 10-13 показують варіант втілення конструкції, де множина прямих фільтруючих прутків 13 підтримана загальним бруском кріплення в середині секції 6с подібно до варіанта втілення конструкції фігури 9. На відміну від варіанту втілення конструкції фігури 9, фільтруючі елементи 6 є вмонтованими в опорну поверхню 10 двох елементів кріплення 9, які зв'язані один з іншим тильною стороною до тильної сторони, як пояснено із посиланням на фігуру 7. Як може бути зрозуміло з фігури 13, два шари 4а та 4b фільтруючих елементів 6 тримаються двома елементами кріплення 9, що лежать один на іншому їхніми тильними сторонами. Щоб продути повітря, яке буде очищуватися, через фільтруючий пристрій 1, можуть бути забезпечені вентиляційні засоби 2, зазначені вентиляційні засоби 2, що включають вентиляційне колесо 19, яке обертається навколо вісі вентилятора 20 та включає множину лопатей вентилятора 15, зв'язане із зазначеною віссю вентилятора 20. Крім того, вентиляційні засоби 20 включають вузол приводу 16, який типово може включати електродвигун, що міститься у межах корпуса 21, який підтриманий утримувачем вузла приводу. Як показано відповідно до фігури 13, фільтруючий пристрій 1 розміщено перед вентиляційними засобами 2 з фільтруючими шарами 4, що є переважним чином перпендикулярні вісі вентилятора 20 та/або перпендикулярні головного напрямку повітряного потоку, створеного лопатями вентилятора 15. Більш краще, якщо фільтруючий пристрій 1 розміщений перед вступним отвором переважно трубоподібного або каналоподібного вентиляційного корпусу 300, що огороджує або закриває вузол приводу та лопаті вентилятора 10 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 зазначених вентиляційних засобів 2, де фільтруючий пристрій може бути безпосередньо встановлений до вентиляційного корпусу 300. У варіанті втілення конструкції фігури 13, фільтруючий пристрій 1 розміщено перед вентиляційним колесом 19, однак, альтернативно або додатково, він також може бути розміщений в тильній стороні вузла приводу 16 напроти вентиляційного колеса 19, як це показано на фігурі 18 та фігурі 23. Відповідно до такого розташування (розташувань), фільтруючий пристрій 1 може замінити будь-які захисні ґрати, які можуть бути необхідні як запобігання проти небажаного торкання або контактування з лопатями вентилятора 15, особливо в обертовому стані. Краще, якщо утримувач фільтра 9, більш детально, його елементи кріплення 9, використовуються, щоб змонтувати фільтруючий пристрій 1 до вентиляційних засобів 2, та/або утримувача для цих вентиляційних засобів 2. З'єднання між елементом кріплення 9 та вентиляційними засобами 2, або їх монтажна конструкція може змінюватися. Відповідно до привілейованого варіанту конструкції, показаному на фігурі 13, бічні фіксуючі пристрої 22 утримують елементи кріплення 9 разом на передній стороні вентиляційних засобів 2, де фіксуючий пристрій 22 може включати скріплюючі затискувачі 23, що зачіпляють контур зчеплення вентиляційних засобів 2. У варіанті втілення конструкції фігури 13 у скріплюючих затискувачів 23 є гачки зчеплення на їхніх кінцівках, які перебувають у захваті зачеплення з бічними виступами вентиляційних засобів 2. Зазначені скріплюючі затискувачі 23, можуть бути пружно відхилені, так, щоб відчепитись від вентиляційних засобів 2. В іншому варіанті втілення конструкції елемент кріплення 9 може бути пристосований, щоб бути приєднаним до захисних ґрат, що може бути необхідне як запобігання проти небажаного торкання або контактування з лопатями вентилятора 15, особливо в обертовому стані. Як показано на фігурах 14-16, брусоподібний елемент кріплення 9 не обов'язково простягається крізь фільтруючий шар 4 у напрямку перпендикулярно до поздовжньої вісі фільтруючих елементів 9, але може простягтися по діагоналі. Як показано на фігурі 14, елемент кріплення 9 може простягтися під кутом приблизно від 30° до 60° до поздовжньої вісі фільтруючих елементів 6, де елемент кріплення 9 простягнеться від кута фільтруючого шару 4 до його протилежного кута, порівняйте фігуру 14. Як показано на фігурі 16, з'єднання елемента кріплення 9 з вентиляційними засобами 2 не обов'язково включає будь-який пристрій кріплення 22, але може включати закріпляючий пристрій, такий як гвинтове або болтове з'єднання. Кінці елемента кріплення 9, що простягаються поза периферією фільтруючого шару 4, можуть включати наскрізні отвори 24, через які гвинти або болти можуть бути зв'язані із вентиляційними засобами 2 або їх опорою. Фільтруючий шар 4 фільтруючого пристрою 1 не повинен бути змонтований безпосередньо за допомогою вищезазначеного елемента кріплення 9. Як показано на фігурі 22, може використовуватися монтажна рама 26, що може мати закриту кільцеву форму, як показано на фігурі 22, але також може мати відкриту конфігурацію, наприклад, маючи тільки дві або три з цих чотирьох відрізків 31 монтажної рами 26 фігури 22. Зазначена монтажна рама 26 забезпечена для опосередкованого монтажу фільтруючого шару 4 до будь-якої відповідної опорної конструкції, як, наприклад, вищезазначений вузол приводу вентилятора. Як показано на фігурі 22, монтажна рама 26 включає нішу вставлення 27, що повністю перекриває площу проектованої поверхні 28 фільтруючого шару 4, якщо розглядати в напрямку повітряного потоку 3 та/або перпендикулярно площини, заданої фільтруючим шаром 4. Це дозволяє фільтруючому шару 4 бути вставленим та видаленим у/з монтажної рами 26 у напрямку повітряного потоку 3 та/або перпендикулярно площини, заданої фільтруючим шаром 4. Краще, якщо розмір та/або габарити ніші вставлення 27 пристосовані до розміру та/або габаритів та/або форми фільтруючого шару 4 таким чином, щоб фільтруючий шар 4 тримався в ніші вставлення 27 запресованим чином. Зокрема, ширина ніші вставлення 27 відповідає довжині фільтруючого шару 4 у напрямку поздовжньої вісі прямих фільтруючих стрижнів. Отже, фільтруючі стрижні можуть використовуватися як напірні стовпи, забезпечуючи необхідне тертя у кінцевих сегментах фільтруючих стрижнів, щоб гарантувати закріплення фільтруючого шару 4 у монтажній рамі 26. У поперечному напрямку, що означає перпендикулярно поздовжній вісі 25 фільтруючих стрижнів, ніша вставлення може бути сформована ширше, ніж фільтруючий шар 4, так, що немає ніякого тиску на фільтруючі стрижнів перпендикулярно до їх поздовжньої вісі. У варіанті втілення конструкції фігури 17, фільтруючий пристрій 1 включає фільтруючі елементи 6, які сформовані спіральними фільтруючими прутками 13 та які підтримані загальним елементом кріплення 9. Більш детально, внутрішні кінці 6а спіральноподібних фільтруючих елементів 6 жорстко зв'язані з пруткоподібним елементом кріплення 9. 11 UA 109533 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спірально-подібні фільтруючі прутки зміщені відносно один одного, де є обертальне зміщення так само як осьове зміщення, порівняйте фігуру 17. Два спірально-подібних фільтруючих прутка мають в основному ідентичні форми та є обертальне зміщені відносно один одного приблизно на 180° так, щоб перший спіральний фільтруючий пруток перекрив проміжки між сторонами другого спірального фільтруючого стрижня, якщо розглядати в напрямку вісі спіралі або головного напрямку повітряного потоку 3. Додатково, є осьове зміщення в напрямку зазначеного повітряного потоку 3. Інакше кажучи, внутрішні кінці 6а спіральноподібних фільтруючих елементів 6 приєднані до протилежних сторін окружності елемента кріплення 9 у різних осьових положеннях, порівняйте фігуру 17. Такий центральний елемент кріплення 9, що підтримує фільтруючі елементи 6 консольним чином, максимізує ефективну фільтруючу поверхню та мінімізує її перекриття утримувачем фільтра 5. Вигідний спосіб монтажу фільтруючого пристрою 1 фігури 17 до вентиляційних засобів 2 показаний на фігурі 18. Центральний елемент кріплення може використовуватися, щоб установити фільтруючий пристрій 1 до тильної сторони вузла приводу 16 вентиляційних засобів 2, де елемент кріплення 9 може бути зв'язаний із утримувачем для зазначеного вузлу приводу 16. В іншому варіанті втілення конструкції спірально-подібні розташування фільтра можуть бути встановлені за допомогою монтажної рами, подібної до показаної на фігурі 22. У цьому випадку монтажна рама може бути округле сформована або може включати кругові секції або сегменти та може включати нішу вставлення, яка повністю перекриває площу проектованої поверхні фільтруючого шару 4 фільтру фігури 22, якщо розглядати в напрямку повітряного потоку та/або перпендикулярно площини, заданої фільтруючим шаром 4. У подальшому варіанті втілення конструкції відповідно до винаходу, опорні елементи можуть бути забезпечені між фільтруючими шарами 4а, 4b для того, щоб підтримати відповідну жорсткість розташування фільтра для досягнення поліпшеної жорсткості. Опорні елементи можуть бути створені як роздільна розпірка відповідних розпірних деталей або можуть бути створені як єдина деталь разом з одним або більше фільтруючим стрижнем, де опорний елемент(и) може виступати переважним чином перпендикулярно над фільтруючим прутком (тобто в напрямку головного повітряного потоку). Фігури 19 та 20 показують інший варіант втілення конструкції спірально-подібних фільтруючих елементів 6, де два спіральноподібні фільтруючі прутка сформовані, щоб доповнювати один одного. Як може бути легко помічено з порівняння фігур 19 та 20, спіральні фільтруючі прутки 6 фігури 20 точно вписуються в проміжок 17 між сторонами іншого спірального фільтруючого прутка. Інакше кажучи, якщо два спіральні фільтруючі прутки розміщені в одній площині, задана повністю закрита, без порожнеч, панель. Ця форма фільтруючих елементів, що доповнює їх, дозволяє їх легке виробництво, наприклад вирізаючи лазерним вирізанням пластиноподібну заготівку. Спіральні фільтруючі прутки фігур 19 та 20 в основному можуть бути встановлені, як це показано на фігурах 17 та 18. На відміну від фігур 17, 19 та 20, які показують фільтруючі прутки, що мають форму лінійної спіралі, фігура 21 показує два фільтруючих елемента 6, що мають форми логарифмічної спіралі. Фільтруючі прутки, що формують фільтруючі елементи 6, зв'язані їхніми внутрішніми кінцями 6а до загальної центральної секції, зробленої з того ж самого матеріалу, як фільтруючі стрижні, у такий спосіб спіральні фільтруючі стрижні, включаючи центральну секцію, можуть бути сформовані цілком однією деталлю з однакового матеріалу. Відповідно, зазначена центральна секція може сформувати елемент кріплення 9, щоб утримувати фільтруючі елементи 6 у повітряному потоці 3 вентиляційних засобів 2, як описано для фігури 18. В подальшому варіанті втілення конструкції елемент кріплення 9 може включати переважно полосоподібні або брусоподібні секції 9а, що простягаються переважно діаметрально, як показано на фігурі 21, для того, щоб підтримати відповідну жорсткість розташування фільтра, щоб досягти поліпшену жорсткість. Полосоподібні або брусоподібні секції 9а можуть включати опорну поверхню 10, у який принаймні секції фільтруючого елементу 6 є вмонтованими із круговими сторонами їх опорної секції 6d. Як може бути зрозуміло з фігури 18, модуль, що включає вентиляційні засоби й фільтруючий пристрій, може бути встановлений за допомогою опори вузла привода, що включає монтажну основу, зв'язану за допомогою стійки, рукояті або будь-якого іншого опорного елемента, приєднаного до вузлу приводу 16. Інший привілейований варіант конструкції опорної конструкції для модулю, що включає вентиляційні засоби 2 та фільтруючий пристрій 1, показано на фігурі 23. Опорний пристрій включає переважним чином Г-подібний опорний елемент 200, який включає першу опору 201, 12 UA 109533 C2 5 10 15 20 25 що простягається переважним чином перпендикулярно повітряному потоку та вісі обертання вентиляційних лопатей. Зазначена перша опора 201 може бути сформована пластиноподібною опорою, яка включає центральну нішу, яка трохи більше ніж діаметр кругової області, заданої лопатями вентилятора 15. Зазначена перша опора 201 зв'язана з корпусом 300 модулю, який корпусом огороджує вузол приводу 16 та переважно також лопаті вентилятора 15. Як може бути зрозуміло з фігури 23, зазначена перша опора 201 простягнеться на стороні лопаті вентилятора вузла привода 16, де зазначена перша опора 201 може простягтися в площині близько до лопатей вентилятора 15, краще, якщо на її зовнішній передній грані. Далі, Г-подібний опорний елемент включає другу опору 202, жорстко зв'язану з першою опорою 201 та таку, що також може бути переважним чином пластиноподібною. Зазначена друга опора 202 простягнеться від зазначеної першої опори 201 уздовж бічної сторони вентиляційних засобів 2 переважним чином паралельно до повітряного потоку та вісі обертання вентиляційних лопатей 15, де зазначена друга опора 202 розміщена на відстані від зазначеного корпусу 300, що оточує вузол приводу 16. Друга опора 202 включає монтажні засоби, такі як отвори для гвинтів або інших засобів кріплення, так, щоб опорний елемент міг бути змонтований, наприклад, до внутрішньої сторони відсіку гральної машини. Відповідно до фігури 23, фільтруючий пристрій 1 розміщений з боку вузла приводу 16 напроти лопатей вентилятора 16. Однак, відповідно до іншого варіанту втілення конструкції, фільтруючий пристрій 1 може бути розміщений з боку лопатей вентилятора 16 напроти вузла приводу 16, де фільтруючий пристрій 1 разом з першою опорою 201 опорного елемента 200 можуть бути приєднані до вентиляційного корпусу 300 у його начальному отворі. Коли фільтруючий пристрій 1 із фільтруючими стрижнями використовується як описано, фільтруючий пристрій може бути розміщений обернений будь-якою стороною до вентиляційних засобів. З іншого боку, коли фільтруючий пристрій 1 із фільтруючим шаром, зробленим з пористого матеріалу, використовується як описано, фільтруючийпристрій розміщується обернений "правильною" стороною до вентиляційних засобів, так, що повітряний потік проходить фільтруючий шар у правильному напрямку. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Повітроочисник для видалення забруднюючих повітря матеріалів з повітряного потоку, який включає фільтруючий пристрій (1), що включає принаймні один фільтруючий шар (4), який утримує утримувач фільтра (5) у повітряному потоці (3) суттєво перпендикулярно головному напрямку цього потоку, причому фільтруючий шар (4) включає множину стрижнеподібних фільтруючих елементів (6), для адсорбування чи абсорбування забруднюючих повітря матеріалів, де фільтруючий шар (4) має периферію, що простягається вздовж зовнішнього фільтруючого елемента (6е) та/або кінцевих частин фільтруючих елементів (6), і монтажну раму (26), що охоплює фільтруючий шар (4) по периферії, який відрізняється тим, що монтажна рама (26) має монтажне заглиблення (27), яке повністю перекриває проектовану поверхню (28) фільтруючого шару (4) в напрямку повітряного потоку (3), таким чином дозволяючи монтувати фільтруючий шар (4) в монтажну раму (26) і видаляти його звідти в напрямку, перпендикулярному площині, яку визначає фільтруючий шар (4), в якому фільтруючі елементи (6) утримує разом утримуючий елемент (9), а монтажне заглиблення (27) не утримує фільтруючий шар по всій периферії, причому протилежні кінці стрижнеподібних фільтруючих елементів (6) чи утримуючий елемент (9) встановлено пресовою посадкою в заглиблення (27). 2. Повітроочисник за п. 1, в якому фільтруючі елементи (6) розташовано паралельно один одному та їх протилежні кінці утримано парою утримуючих елементів (9) як одне ціле з фільтруючими елементами (6) на їх протилежних кінцях як одну деталь з однакового матеріалу, причому протилежні кінці стрижнеподібних фільтруючих елементів (6) та/або утримуючих елементів (9), передбачених на кінцях фільтруючих стрижнів, вставлено пресовою посадкою у монтажне заглиблення (27), застосовуючи стрижнеподібні фільтруючі елементи (6) як стискувані стрижні, що здатні до деформації поздовжнього згину, і між двома ділянками (7, 8) периферії фільтруючого шару (4), паралельними поздовжнім осям стрижнеподібних фільтруючих елементів (6), та оточуючого монтажного заглиблення (27) можливо виконати проміжки. 3. Повітроочисник за п. 1, в якому ділянку (7, 8) периферії фільтруючого шару (4) утворено як відкритий бік, де зовнішній фільтруючий елемент (6е) розміщено вільно вздовж периферії фільтруючого шару (4), причому відкритий бік забезпечує відхилення повітряного потоку (3) від фільтруючого шару (4). 13 UA 109533 C2 5 10 15 20 25 30 35 40 45 4. Повітроочисник за будь-яким з пп. 1-3, в якому фільтруючі елементи (6) утримує у повітряному потоці (3) утримувач (5) фільтра консольно так, що принаймні один кінець (6а) фільтруючих елементів (6) простягаються вільно та без опори, причому утримувач (5) фільтра прикріплено до середньої частини (6с) принаймні одного із фільтруючих елементів (6), який у такий спосіб має два вільні кінці (6а, 6b), або утримувач (5) фільтра прикріплено до кінцевої частини (6а) принаймні одного із фільтруючих елементів (6), через що він має один вільний кінець. 5. Повітроочисник за п. 3, в якому фільтруючі елементи (6) мають опору тільки під своїми протилежними кінцями. 6. Повітроочисник за будь-яким з пп. 1-3, в якому утримувач (5) фільтра включає утримуючий елемент (9) у вигляді бруса, що простягається впоперек фільтруючого шару (4) і має опорну поверхню (10), у яку опорну частину (6d) фільтруючих елементів (6) вставлено тільки частиною сектора її окружності, причому вставлено переважно сектор від 1/2 π до 3/2 π окружності опорної секції (6d) фільтруючих елементів (6). 7. Повітроочисник за будь-яким з пп. 1-3, в якому утримувач (5) фільтра включає монтажну поверхню (11), що має комбінований з'єднувач (12) для з'єднання принаймні двох утримувачів (5) фільтра один з одним для утворення принаймні двох фільтруючих шарів (4) один над одним, де фільтруючі елементи (6) переважно зміщено до комбінованого з'єднувача (12) таким чином, що елементи (6) у першому шарі розташовано там, де у другому шарі виконано проміжки між фільтруючими елементами (6). 8. Повітроочисник за п. 3, в якому фільтруючі елементи (6) утворено принаймні одним зігнутим, змієподібним, переважно спіральним фільтруючим прутком (13), що має ділянки (13а, 13b, 13с), які розташовано паралельно одна одній та з проміжками між ними, де більш переважно принаймні два спіральні фільтруючі прутки (13) розташовано із обертальним зміщенням так, що, якщо дивитись по осі спіралі, перший із спіральних фільтруючих прутків (13) перекриває проміжки (14) між відрізками другого із спіральних прутків (13). 9. Повітроочисник за п. 8, в якому два спіральні фільтруючі прутки (13) однакові або такі, що доповнюють один одного, розміщено з проміжком між ними або один над одним, переважно у суттєво паралельних площинах, рознесених одна від одної в напрямку повітряного потоку, де два спіральні фільтруючі прутки прикріплено їхніми внутрішніми кінцями (6а) до утримувача (5) фільтра, переважно до різних частин утримувача (5) фільтра, рознесених одна від одної в напрямку повітряного потоку та/або до різних частин окружності утримувача (5) фільтра, розміщених з обертальним зміщенням одна від одної. 10. Повітроочисник за п. 8, в якому кожний спіральний фільтруючий пруток (13) має форму, що доповнює форму іншого. 11. Повітроочисник за будь-яким з пп. 1-3, який включає вентиляційний пристрій (2) для прокачування повітряного потоку (3) крізь фільтруючий пристрій (1) і має лопаті (15) вентилятора, які приводить у дію вузол (16) приводу, і фільтруючий пристрій (1) прикріплено до вузла (16) приводу та/або опори вузла приводу за допомогою утримувача (5) фільтра з боку вузла (16) приводу навпроти лопатей (15) вентилятора. 12. Повітроочисник за будь-яким з пп. 1-3, в якому фільтруючі елементи (6) виготовлено з пористого матеріалу, змоченого рідиною, наприклад олією. 13. Розважальна та/або гральна машина для азартної гри, ставок та/або розваг, що включає корпус, обладнаний принаймні одним засобом відображення гральної інформації, панеллю керування для введення керуючих команд, електронним блоком керування засобом відображення, встановленим в корпусі, і повітроочисником, виконаним відповідно до будь-якого з пп. 1-12 і встановленим в корпусі. 14 UA 109533 C2 15 UA 109533 C2 16 UA 109533 C2 17 UA 109533 C2 18 UA 109533 C2 19 UA 109533 C2 20 UA 109533 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
