Вставний фільтруючий елемент для фільтра курильного виробу, набір, що його містить, та курильний виріб

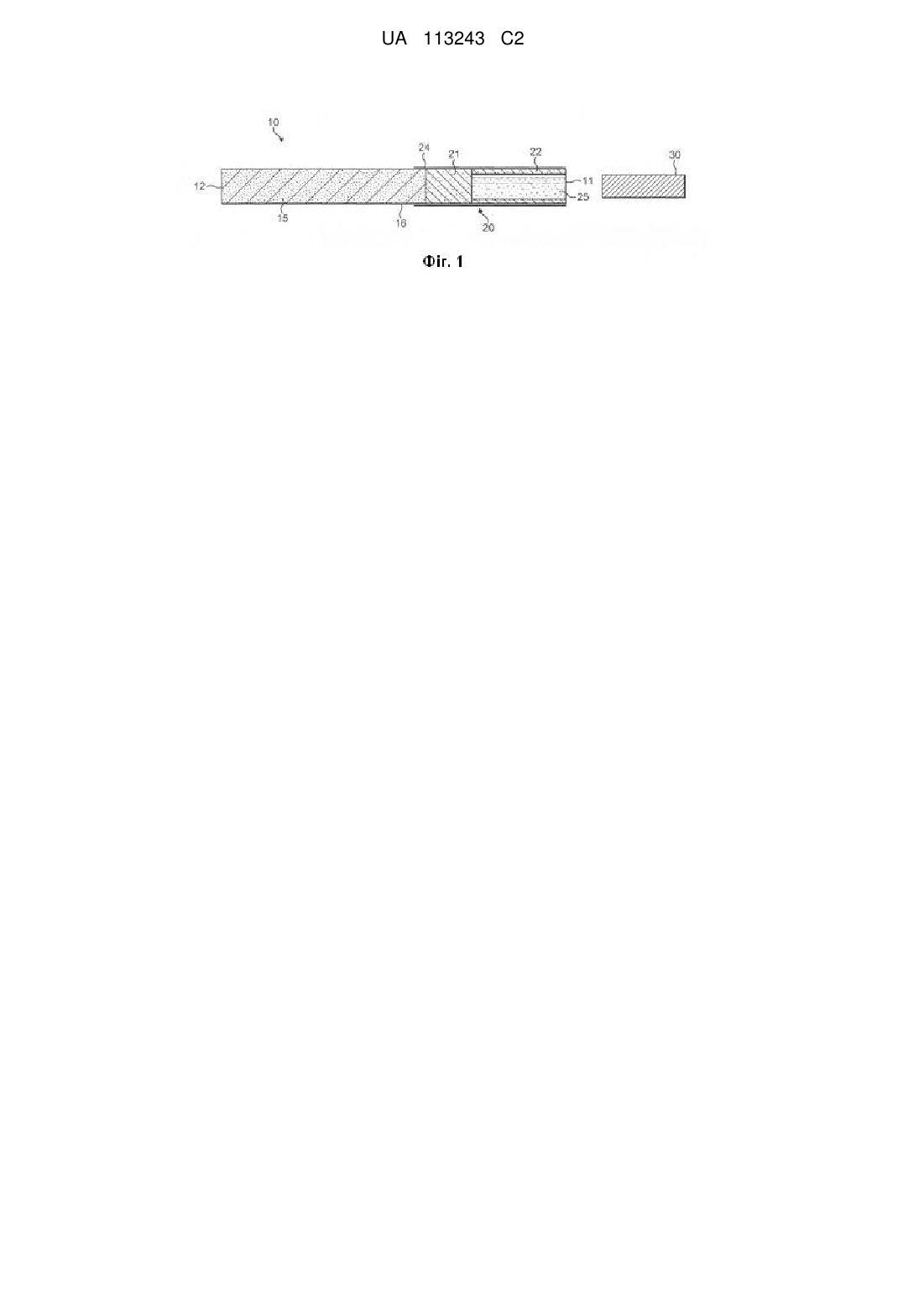

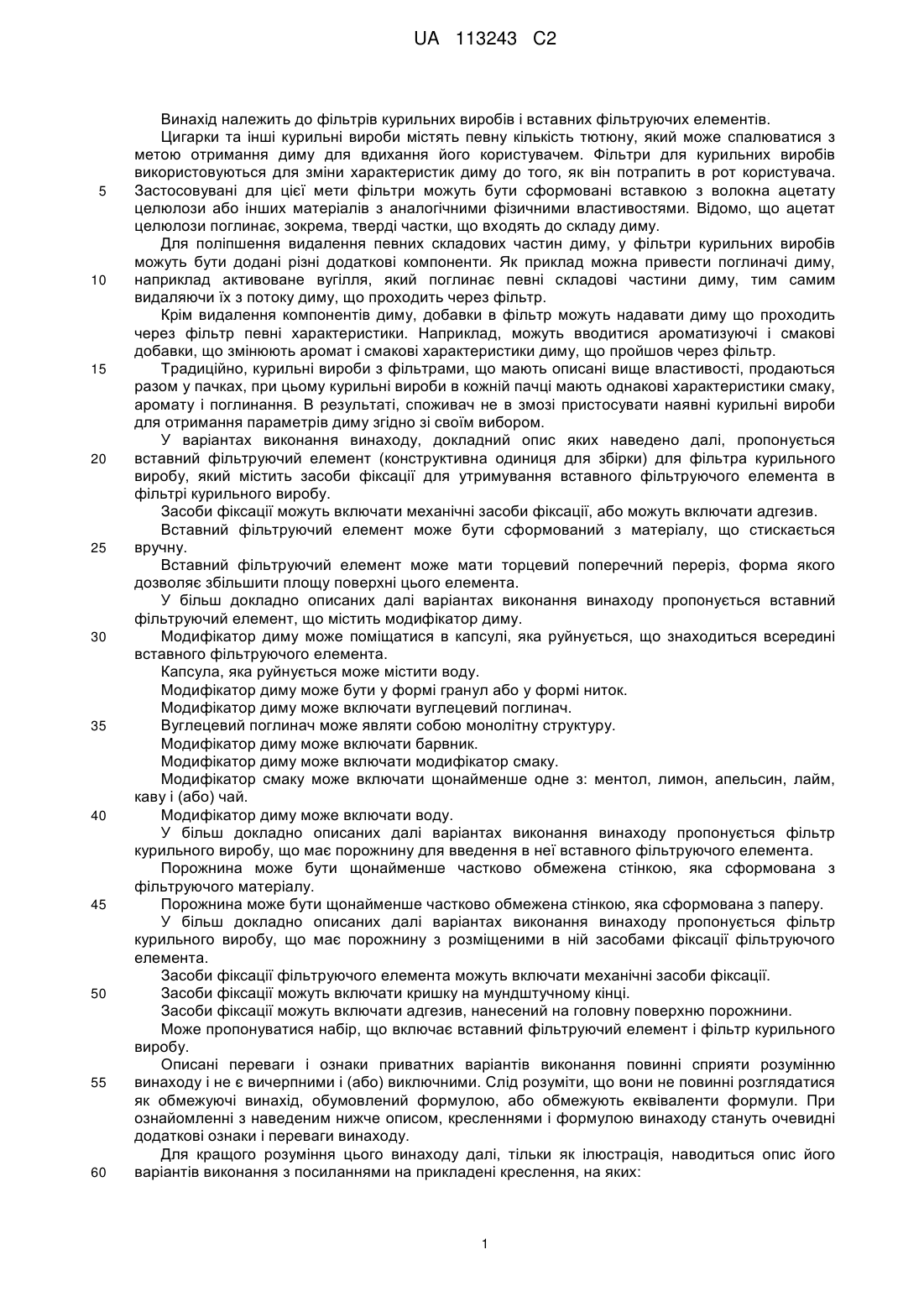

Реферат: У заявці описаний фільтр (20) курильного виробу, що має порожнину (25) для введення в неї вставного фільтруючого елемента (30). Вставний фільтруючий елемент (30) після введення в фільтр (20) закріплюється в ньому. Фільтр (20) і вставний фільтруючий елемент (30) можуть містити добавки, наприклад смакові добавки, барвники або поглиначі. UA 113243 C2 (12) UA 113243 C2 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до фільтрів курильних виробів і вставних фільтруючих елементів. Цигарки та інші курильні вироби містять певну кількість тютюну, який може спалюватися з метою отримання диму для вдихання його користувачем. Фільтри для курильних виробів використовуються для зміни характеристик диму до того, як він потрапить в рот користувача. Застосовувані для цієї мети фільтри можуть бути сформовані вставкою з волокна ацетату целюлози або інших матеріалів з аналогічними фізичними властивостями. Відомо, що ацетат целюлози поглинає, зокрема, тверді частки, що входять до складу диму. Для поліпшення видалення певних складових частин диму, у фільтри курильних виробів можуть бути додані різні додаткові компоненти. Як приклад можна привести поглиначі диму, наприклад активоване вугілля, який поглинає певні складові частини диму, тим самим видаляючи їх з потоку диму, що проходить через фільтр. Крім видалення компонентів диму, добавки в фільтр можуть надавати диму що проходить через фільтр певні характеристики. Наприклад, можуть вводитися ароматизуючі і смакові добавки, що змінюють аромат і смакові характеристики диму, що пройшов через фільтр. Традиційно, курильні вироби з фільтрами, що мають описані вище властивості, продаються разом у пачках, при цьому курильні вироби в кожній пачці мають однакові характеристики смаку, аромату і поглинання. В результаті, споживач не в змозі пристосувати наявні курильні вироби для отримання параметрів диму згідно зі своїм вибором. У варіантах виконання винаходу, докладний опис яких наведено далі, пропонується вставний фільтруючий елемент (конструктивна одиниця для збірки) для фільтра курильного виробу, який містить засоби фіксації для утримування вставного фільтруючого елемента в фільтрі курильного виробу. Засоби фіксації можуть включати механічні засоби фіксації, або можуть включати адгезив. Вставний фільтруючий елемент може бути сформований з матеріалу, що стискається вручну. Вставний фільтруючий елемент може мати торцевий поперечний переріз, форма якого дозволяє збільшити площу поверхні цього елемента. У більш докладно описаних далі варіантах виконання винаходу пропонується вставний фільтруючий елемент, що містить модифікатор диму. Модифікатор диму може поміщатися в капсулі, яка руйнується, що знаходиться всередині вставного фільтруючого елемента. Капсула, яка руйнується може містити воду. Модифікатор диму може бути у формі гранул або у формі ниток. Модифікатор диму може включати вуглецевий поглинач. Вуглецевий поглинач може являти собою монолітну структуру. Модифікатор диму може включати барвник. Модифікатор диму може включати модифікатор смаку. Модифікатор смаку може включати щонайменше одне з: ментол, лимон, апельсин, лайм, каву і (або) чай. Модифікатор диму може включати воду. У більш докладно описаних далі варіантах виконання винаходу пропонується фільтр курильного виробу, що має порожнину для введення в неї вставного фільтруючого елемента. Порожнина може бути щонайменше частково обмежена стінкою, яка сформована з фільтруючого матеріалу. Порожнина може бути щонайменше частково обмежена стінкою, яка сформована з паперу. У більш докладно описаних далі варіантах виконання винаходу пропонується фільтр курильного виробу, що має порожнину з розміщеними в ній засобами фіксації фільтруючого елемента. Засоби фіксації фільтруючого елемента можуть включати механічні засоби фіксації. Засоби фіксації можуть включати кришку на мундштучному кінці. Засоби фіксації можуть включати адгезив, нанесений на головну поверхню порожнини. Може пропонуватися набір, що включає вставний фільтруючий елемент і фільтр курильного виробу. Описані переваги і ознаки приватних варіантів виконання повинні сприяти розумінню винаходу і не є вичерпними і (або) виключними. Слід розуміти, що вони не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або обмежують еквіваленти формули. При ознайомленні з наведеним нижче описом, кресленнями і формулою винаходу стануть очевидні додаткові ознаки і переваги винаходу. Для кращого розуміння цього винаходу далі, тільки як ілюстрація, наводиться опис його варіантів виконання з посиланнями на прикладені креслення, на яких: 1 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 на фіг. 1 представлений вигляд бічного перерізу курильного виробу і вставного фільтруючого елемента, згідно з першим варіантом виконання даного винаходу; на фіг. 2 представлений в перспективі вигляд фільтра і вставного фільтруючого елемента, показаних на фіг. 1; на фіг. 3 представлений в перспективі вигляд фільтра і вставного фільтруючого елемента, згідно з другим варіантом виконання даного винаходу; на фіг. 4 представлений вигляд збоку фільтра і вставного фільтруючого елемента, відповідно до третього варіанта виконання даного винаходу; на фіг. 5 представлений в перспективі вид фільтру і вставного фільтруючого елемента, згідно з четвертим варіантом виконання даного винаходу; на фіг. 6 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з п'ятим варіантом виконання даного винаходу; на фіг. 7 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з шостим варіантом виконання даного винаходу; на фіг. 8 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з сьомим варіантом виконання даного винаходу; на фіг. 9 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з восьмим варіантом виконання даного винаходу; на фіг. 10 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з дев'ятого варіантом виконання даного винаходу; на фіг. 11 представлений вид в перспективі фільтру і вставного фільтруючого елемента, згідно з десятого варіантом виконання даного винаходу; на фіг. 12 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з одинадцятим варіантом виконання даного винаходу; на фіг. 13 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з дванадцятим варіантом виконання даного винаходу; на фіг. 14 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з тринадцятим варіантом виконання даного винаходу; на фіг. 15 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з чотирнадцятим варіантом виконання даного винаходу; на фіг. 16 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з п'ятнадцятим варіантом виконання даного винаходу; на фіг. 17 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з шістнадцятим варіантом виконання даного винаходу; на фіг. 18 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з сімнадцятим варіантом виконання даного винаходу; на фіг. 19 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з вісімнадцятим варіантом виконання даного винаходу; на фіг. 20 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з дев'ятнадцятим варіантом виконання даного винаходу; на фіг. 21 представлений вигляд з торця перерізу вставного фільтруючого елемента, показаного на фіг. 1-19, вставленого в будь-який з фільтрів, показаних на фіг. 1, 2, 4-19; на фіг. 22 представлений вигляд з торця перерізу вставного фільтруючого елемента з іншою формою перерізу, вставленого у фільтр сполученої форми; на фіг. 23 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з іншим варіантом виконання даного винаходу; на фіг. 24 представлений вигляд бічного перерізу фільтра і вставного фільтруючого елемента, згідно з іншим варіантом виконання даного винаходу; на фіг. 25А представлено об'ємне зображення іншого варіанта виконання даного винаходу; на фіг. 25Б представлений вигляд бічного перерізу фільтра, у відповідності з варіантом виконання даного винаходу; на фіг. 26 представлений вигляд збоку іншого варіанта виконання даного винаходу; на фіг. 27 представлений вигляд збоку іншого варіанта виконання даного винаходу; на фіг. 28А-В представлені вигляди з торця фільтра і вставного елемента, відповідно до варіантів виконання винаходу; на фіг. 29А представлений вигляд збоку фільтра і вставного фільтруючого елемента, згідно з іншим варіантом виконання; на фіг. 29Б і 29В представлені вигляди з торця вставних фільтруючих елементів, у відповідності з іншими варіантами виконання; 2 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 30 представлений вигляд збоку фільтра і вставного фільтруючого елемента, згідно з іншим варіантом виконання; на фіг. 31А і 31Б представлені вигляди з боку вставних фільтруючих елементів, у відповідності з іншими варіантами виконання; і на фіг. 32 представлено об'ємне зображення фільтра, у відповідності з варіантом виконання даного винаходу. На фіг. 1 показано курильний виріб 10, що має мундштучний кінець 1 1 і дистальний кінець 12. Курильний виріб 10 включає тютюновий штранг 15 і прикріплений до нього фільтр 20. Тютюновий штранг 15 обгорнутий в тютюновий обгортковий папір 16. Фільтр 20 більш докладно показаний на фіг. 2. Фільтр 20 містить циліндричну фільтруючу ділянку 21 і трубчасту фільтруючу ділянку 22, розташовану вниз по руху потоку від циліндричної фільтруючої ділянки 21. Циліндрична фільтруюча ділянка і трубчаста фільтруюча ділянка 22 можуть бути сформовані з фільтруючого матеріалу, наприклад волокна ацетату целюлози або іншого матеріалу, відомого в рівні техніки. Циліндрична фільтруюча ділянка 21 може мати довжину приблизно 12 мм, а трубчаста фільтруюча ділянка 22 може мати довжину приблизно 15 мм. Фільтруючий матеріал циліндричної фільтруючої ділянки 21 може бути імпрегнований поглинальним матеріалом, наприклад активованим вугіллям у формі кульок, гранул або ниток. Варіант виконання фільтра 20, що містить секцію з активованим вугіллям, показаний на фіг. 3. У цьому варіанті виконання, циліндрична секція 21 являє собою секцію здвоєного фільтра, що містить ділянку фільтруючого матеріалу 21 А, наприклад ацетату целюлози, і розташовану від неї вгору по потоку ділянку 21В з активованим вугіллям. Ділянка фільтруючого матеріалу 21А може мати довжину приблизно 5 мм, а ділянка 21В, що містить активоване вугілля, може мати довжину приблизно 7 мм. В іншому варіанті, циліндрична секція 21 може бути вбудованою фільтруючою секцією, що містить дві ділянки фільтруючого матеріалу без активованого вугілля по обидва боки центральної ділянки, що містить активоване вугілля. Циліндрична ділянка 21 і трубчаста фільтруюча ділянка 22 можуть бути обгорнуті папером 23 для обгортки фільтра. Фільтр 20 може бути прикріплений до тютюнового штрангу 15 допомогою обідкового паперу 24, що охоплює фільтр 20. Обідковий папір 24, показаний на фіг. 1-3, трохи довший, ніж фільтр 20, тому утворюється ділянка перекриття, коли ободковий папір 24 обгортають навколо фільтра 20. На внутрішню поверхню цієї ділянки перекриття може бути нанесений який-небудь адгезив, наприклад, клей, що приклеюється до зовнішньої поверхні тютюнового обгорткового паперу 16. Також можуть бути використані й інші засоби прикріплення фільтра 20 до тютюнового штранга15, відомі в рівні техніки. У деяких варіантах виконання, папір 23 для обгортки фільтра може мати вуглецеві гранули, плямами приклеєні до внутрішньої поверхні паперу 23 з використанням відповідного адгезиву. Фільтр 20 має порожнину 25, утворену циліндричною фільтруючою ділянкою 21 і трубчастою фільтруючою ділянкою 22, яка проходить від мундштучного кінця 11 і дозволяє вставити в неї циліндричний вставний фільтруючий елемент 30. Порожнина 25 проходить щонайменше вздовж частини довжини фільтра 20. Форма порожнини 25 може бути вибрана поєднаною з формою вставного фільтруючого елемента 30. У варіантах виконання, показаних на фіг. 1-3, циліндричний вставний фільтруючий елемент 30 відповідає за формою порожнистій циліндричній порожнині 25. На фіг. 4 показаний альтернативний фільтр 20. У цьому варіанті виконання, обідковий папір 24, що обгортає циліндричний фільтруючий матеріал 21, сформована з жорсткого матеріалу типу картону, і проходить за межі циліндричного фільтруючого матеріалу 21, формуючи порожнину 25, в яку можуть вставлятися вставні фільтруючі елементи 30. У цьому варіанті виконання, трубчаста фільтруюча ділянка 22 відсутня. Альтернативою фільтру 20, показаному на фіг. 4, може служити конфігурація, аналогічна показаній на фіг. 2, за винятком того, що трубчаста фільтруюча ділянка 22 замінюється картонною трубкою. У цьому варіанті виконання, обідковий папір 24 був би сформований із звичайного матеріалу обідкового паперу, що має меншу жорсткість, ніж картонний матеріал, описаний вище з посиланням на фіг. 4. У цьому альтернативному варіанті виконання, папір 23 для обгортки фільтра може бути коротше, ніж показано на фіг. 2, охоплюючи лише циліндричний фільтруючий матеріал 21. Вставний фільтруючий елемент 30 може мати різні розміри, наприклад довжину і діаметр, і може бути використаний в поєднанні з курильними виробами різних розмірів. Фільтр 20 і вставні фільтруючі елементи 30 можуть бути використані спільно з різними курильними виробами, з розмірами від "demislim" до "king size" - терміни, добре відомі фахівцям. Переважно, довжина вставного фільтруючого елемента становить приблизно від 5 до 20 мм. 3 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 Вставний фільтруючий елемент 30 може бути сформований з фільтруючого матеріалу, наприклад ацетату целюлози або іншого фільтруючого матеріалу курильних виробів, відомого в рівні техніки, і може бути обгорнутий по колу папером для обгортки фільтрів або іншим відповідним матеріалом. Обгортка може мати тиснення з висотою виступаючих ділянок близько 1 мм і розмірами згідно з одним варіантом виконання. Матеріал може служити поглиначем компонентів диму у вигляді твердих частинок. В одному варіанті виконання, вставний фільтруючий елемент 30 містить незагорнуті ацетатні волокна, скручені разом з використанням більш високого рівня пластифікації, в порівнянні з рівнем пластифікації у варіантах виконання з обгорнутими вставними елементами, що фільтрують 30. В іншому варіанті виконання, вставний фільтруючий елемент 30 може містити хаотично орієнтовані дискретні короткі відрізки волокон ацетату целюлози і може бути виготовлений з використанням технологічного обладнання, наприклад, установки Turmalin компанії Hauni Maschinenbau AG, Німеччина. Вставний фільтруючий елемент 30 може містити папір з відновленого тютюну чи пресований різаний тютюновий лист, які можуть бути обгорнуті в папір з відновленого тютюну або папір для обгортки фільтрів відомого в рівні техніки типу. Вставний фільтруючий елемент 30 може містити один або більше ароматизаторів в рідкій формі або в іншій формі, наприклад в гранулах, частинках або ін. Тютюнові штранги, сформовані за звичайною технологією, можуть бути розрізані на відрізки, придатні для використання як вставного фільтруючого елемента 30, і можуть бути обгорнуті придатною обгорткою, наприклад сигаретним папером або папером для обгортки фільтра. Обгортка може мати тиснення з висотою виступаючих ділянок близько 1 мм і розмірами згідно з одним варіантом виконання. У варіантах виконання вставного фільтруючого елемента 30, що має тиснені обгортки, тиснення вставного фільтруючого елемента 30 може бути виконано за повною його довжиною, або тільки по частині. Тиснення вставного фільтруючого елемента 30 може бути виконано смугами. Вставний фільтруючий елемент 30 може бути розташований так, що домогтися так званого ефекту "Далматинця". Ефект "Далматинця" може бути одержаний використанням вуглецевих гранул, тютюну у формі цілого листя, порошкового тютюну чи інших рослинних матеріалів або їх похідних, наприклад ментолу, доданих в фільтруючий джгут, наприклад, джгут волокон ацетату целюлози, для одержання плямистого ефекту. Вставний фільтруючий елемент 30 може містити комбінацію фільтруючого матеріалу, наприклад, ацетату целюлози, з папером з порошкового тютюну і (або) пресованого різаного тютюнового аркуша і (або) матеріалів, використаних для одержання візуального ефекту "Далматинця", і (або) нитку. У цьому випадку, вставний фільтруючий елемент 30 може бути обгорнутий папером з порошкового тютюну або папером для обгортки фільтра звичайного типу. Вставний фільтруючий елемент 30, згідно з будь-яким з описаних вище варіантів виконання, може містити смакові добавки, наприклад ментол, лимон, апельсин, лайм, каву або чай. Смакові добавки на основі листа, наприклад, тютюн, ментол, чай та ін. можуть вводитися під вставний фільтруючий елемент 30 у формі цілісного листа та (або) у вигляді екстрактів. У деяких варіантах виконання, вставний фільтруючий елемент 30 може містити різаний листовий тютюн і (або) одну або більше добавок, вибраних з групи, що включає м'яту, огірочник, чай, різні трави або будь-які інші відповідні добавки. Вставний фільтруючий елемент 30, при його введенні, призначений для модифікації характеристик диму при викурюванні користувачем курильного виробу 10. Слід мати на увазі, що курильний виріб 10 може бути рівною мірою придатний для куріння і без вставного фільтруючого елемента 30, поміщеного в порожнину 25. Матеріали циліндричної фільтруючої ділянки 21 і трубчастої фільтруючої ділянки 22 можуть бути вибрані так, щоб забезпечувати перепад тиску як у звичайного курильного виробу, коли користувач робить затяжку на мундштучному кінці 11 курильного виробу 10. Вставний фільтруючий елемент 30 може бути пристосований істотно не змінювати перепад тиску, при його введенні в порожнину 25 фільтра 20. Фільтр 20 може містити смакові добавки, наприклад, ментол і т.д. Вставний фільтруючий елемент 30, призначений для установки в курильні вироби з ментоловими чи іншими добавками, може містити добавки, що дозволяють збагатити відчуття при викурюванні курильного виробу. 4 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 Вставний фільтруючий елемент 30 може містити воду. Переважно, вставний фільтруючий елемент 30 з водою містить капсули, наприклад капсулу 42, описану нижче з посиланням на фіг. 15, всередині якої міститься вода. Під вставний фільтруючий елемент 30 також можуть бути введені поглиначі, наприклад гранули активованого вугілля, капсули або нитки. В одному варіанті виконання, вставний фільтруючий елемент 30 може містити гранули активованого вугілля, скріплені один з одним сполучною речовиною. В альтернативному варіанті виконання, вставний фільтруючий елемент 30 може містити вуглець, що має монолітну структуру. Вуглець з монолітною структурою, або вуглецевий масив, являє собою утворення, які є гранулами, але, також як і гранульоване активоване вугілля, має велику площу поверхні. Для вуглецевих масивів на потрібне використання сполучної речовини, тому площа поверхні вуглецю, яка може бути використана для поглинання необхідних складових диму, може бути збільшена в порівнянні з вуглецевими структурами, що використовують сполучну речовину. Відповідні монолітні вуглецеві структури можуть бути сформовані екструзією, а приклад придатною монолітною структурою і спосіб її отримання описані в US 2005126395, зміст якого повністю введено в даний опис за допомогою посилання. Також можуть вводитися барвники, що надають зорову інформацію користувачеві, наприклад, вказівки щодо складу вставного фільтруючого елемента 30, наприклад, смакових добавок або поглиначів. Наприклад, зелений барвник може використовуватися для індикації того, що вставний фільтруючий елемент 30 має ментолову добавку. Якщо вставний фільтруючий елемент 30 призначений для введення в фільтр 20 курильного виробу, може бути корисним використовувати додаткові засоби для закріплення всередині нього вставного елемента, який фільтрує. На фіг. 5-20 представлені різні приклади фільтрів 20, вставних фільтруючих елементів 30 і способів фіксації цих елементів усередині фільтрів 20. У наведеному нижче описі слід розуміти, що засоби фіксації представляють конструкції, які забезпечують утримання, крім того досягається за рахунок звичайного фрикційного контакту між двома по суті плоскими дотиковими поверхнями. У наведених нижче кресленнях, для простоти ілюстрації, не показані тютюнові штранги, наприклад тютюнові штранги 15, показані на фіг. 1. Мається на увазі, що наведені нижче приклади відповідають наведеним вище з будь-якими додатковими змінами, які можуть бути необхідні, що очевидно фахівцям. На фіг. 5 показаний фільтр 20 і вставний фільтруючий елемент 30, по суті аналогічний описаному вище з посиланням на фіг. 1 і 2. Цей варіант виконання, однак, відрізняється від описаного вище тим, що трубчаста фільтруюча ділянка 22 коротше в довжину, ніж трубчаста фільтруюча ділянка 22показана на фіг. 2. Між трубчастою фільтруючою ділянкою 22 і циліндричною фільтруючою ділянкою 21 є проміжок 26. Вставний фільтруючий елемент 30 може бути сформований зі стискуваного матеріалу, який, після його введення в порожнину 25, щонайменше частково розширюється в проміжок 26. Тим самим вставний фільтруючий елемент 30 може бути зафіксований в порожнині 25. На фіг. 6 показано розташування вставного фільтруючого елемента 30 і фільтра 20, що має порожнину 25. Вставний фільтруючий елемент 30 має декілька дрібних гачків 31, розташованих на його головній поверхні, а внутрішня поверхня 25 може мати відповідне число розташованих на ній дрібних петель (не показані) для зчеплення з гачками 31, коли вставлений вставний фільтруючий елемент 30. Наприклад, вставний фільтруючий елемент 30 і (або) внутрішня поверхня порожнини 25 може бути покрита липучкою Velcro ™. При цьому, коли вставний фільтруючий елемент 30 вставлений в порожнину 25, опір вилученню вставного фільтруючого елемента 30 збільшено, випадковий витяг вставного фільтруючого елемента 30 утруднено. На фіг. 7 показані фільтр 20 і вставний фільтруючий елемент 30 з альтернативними механічними стопорними засобами. Вставний фільтруючий елемент 30 має виступаючу стопорну частину 32, розташовану на зовнішній поверхні з одного кінця вставного фільтруючого елемента 30. Відповідне поглиблення 33, поєднане за формою з виступаючою стопорною частиною 32, розташоване в порожнині 25, і може бути віддалене від мундштучного кінця 11 фільтра 20. При введенні, вставний фільтруючий елемент 30 може бути повернутий для поєднання виступаючої стопорної частини 32 з поглибленням 33 в порожнині 25, для фіксації вставного фільтруючого елемента 30 в порожнині 25 фільтра 20. На фіг. 8 показані фільтр 20 і вставний фільтруючий елемент 30 із ще одним альтернативним механічним стопорним механізмом. Поверхня вставного фільтруючого елемента 30 має декілька розташованих на ній опуклостей 34 для поліпшення фрикційного з'єднання між порожниною 25 фільтра 20 і вставним елементом, що фільтрує 30. Опуклості 5 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути сформовані перфоруванням в зовнішньому напрямку зовнішньої обгортки вставного фільтруючого елемента 30. Закріплення вставного фільтруючого елемента 30 усередині порожнині 25 фільтра 20 також може бути досягнуто формуванням фільтра 20 і вставного фільтруючого елемента 30 з матеріалів, з різною стискальністю. На фіг. 9 показаний фільтр 20 з розташованою в ній порожниною 25 і вставний фільтруючий елемент 30. У цьому варіанті виконання, вставний фільтруючий елемент 30 сформований з матеріалу, більш м'якого, ніж матеріал, що використовується для формування фільтра 20. У цьому варіанті виконання, діаметр D1 вставного фільтруючого елемента 30 більше діаметра D2 порожнини 25. При використанні, вставний фільтруючий елемент 30 може бути стиснутий користувачем для полегшення введення. Як тільки він вставлений, тиск назовні на внутрішні стінки порожнини 25, що створюється вставним елементом, що фільтрує 30, які повертаються до його вихідного, нестисненого розміру, забезпечує надійне утримання вставного фільтруючого елемента 30. На фіг. 10 показаний альтернативний варіант виконання, який також оснований на стискальності матеріалу вставного фільтруючого елемента 30. На мундштучному кінці 11 фільтра 20 мається направлений всередину фланець 35. Діаметр D3 порожнини 25 на мундштучному кінці 11, де розташований фланець 35, менше діаметра D2 (показаний на фіг. 9) іншої частини порожнини 25, а також і діаметра вставного фільтруючого елемента 30. При введенні, вставний фільтруючий елемент 30 може бути стиснутий до меншого діаметра так, що він може бути просунутий повз фланець35 в порожнину 25. Потім вставний фільтруючий елемент 30 може розширитися практично до його вихідного, нестисненого діаметра і між вставним елементом, що фільтрує 30 і фільтром 20 може бути отримано надійне скріплення. На фіг. 11 показаний альтернативний варіант фільтра 20, в якому трубчаста фільтруюча ділянка 22 містить частину 22А, розташовану вгору по потоку, і частину 22В, розташовану вниз по потоку. Дві частини 22А і 22В можуть мати однаковий діаметр і різні діаметри. В одному варіанті виконання, частина 22В, розташована вниз по потоку, може мати діаметр менше, ніж у частини, що розташована вгору по потоку, при цьому частина 22В, розташована вниз по потоку, може виконувати роль фланця, за аналогією з фланцем 35, описаним з посиланням на фіг. 10. У цьому варіанті виконання вставний фільтруючий елемент 30 може бути сформований з матеріалу, що стискається вручну. На фіг. 12 представлений фільтр 20 з кришкою 36, прикріпленій до його мундштучного кінця 11. Після введення вставного фільтруючого елемента 30 кришка 36 може бути закрита. Кришка 36 показана на фіг. 12, шарнірно приєднана в точку 37 на мундштучному кінці 11 фільтра 20, однак можуть бути використані й інші способи прикріплення кришки 36 до фільтра 20, очевидні для фахівців. Кришка 36 формується з матеріалу, в цілому проникного для диму. Розміри вставного фільтруючого елемента 30 можуть бути вибрані так, щоб кришка 36 могла бути закрита без стиснення. В альтернативному варіанті, кришка 36 може стискати вставний фільтруючий елемент 30, якщо вставний фільтруючий елемент 30 виконаний зі стискуваного матеріалу. На фіг. 13 показано, як до мундштучного кінця 11 фільтра 20 може бути на шарнірі 39 прикріплена заслінка 38. Заслінка і шарнір 39 можуть бути розташовані так, що заслінка 38 відкривається всередину (як показано викривленою стрілкою), але не відкривається назовні. При використанні, вставний фільтруючий елемент 30 вдавлюється в порожнину 25 фільтра 20, при цьому заслінка 38 надавлюється всередину так, що лягає практично паралельно поздовжній осі X фільтра 20, як показано на фіг. 13. Якщо вставний фільтруючий елемент 30 виготовлений зі стискуваного вручну матеріалу, до вставного фільтруючого елемента 30 прикладається тиск так, що його кінець найближчий до мундштучного кінця 11 фільтра 20 проштовхується повз заслінки 38. Заслінка 38 може бути підпружинена так, що вона повертається в положення, перпендикулярне поздовжній осі X, коли для цього відсутні перешкоди. На фіг. 14 представлений альтернативний варіант виконання фільтра 20 з розташованою в ній порожниною 25, і вставного фільтруючого елемента 30. У бічному перерізі, показаному на фіг. 14, порожнину 25 і вставний фільтруючий елемент 30 мають форму трапеції. Вставний фільтруючий елемент 30, виконаний зі стискуваного вручну матеріалу і має прямокутний поперечний переріз, також може бути вставлений в порожнину 25 з трапецеїдальним перерізом, для одержання надійного закріплення. На фіг. 15 представлений альтернативний варіант виконання винаходу, з фільтром 20 з наявною в ньому порожниною 25, і вставним елементом, що фільтрує 30, на якому є стискувані гофри 40. Гофри 40 сформовані декількома ребрами, радіально виступаючими по вставному 6 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтруючому елементу 30 і що проходять в основному паралельно осі і вздовж частини довжини вставного фільтруючого елемента 30. Частини вставного фільтруючого елемента 30, не покриті гофрами 40, утворюють стрижневі секції 41. При використанні, стрижневі секції 41 дозволяють захопити вставний фільтруючий елемент 30 і помістити його в порожнину 25 фільтра 20. Перед установкою, гофри 40 підпружинені так, що вони виступають назовні від решти частини вставного фільтруючого елемента 30. Коли вставний фільтруючий елемент 30 вставлений в порожнину 25, гофри 40 стискуються, забезпечуючи надійне кріплення. Як альтернатива механічному стопорному механізму, може бути використаний хімічний стопорний механізм, наприклад, показаний на фіг. 16. Зовнішня поверхня вставного фільтруючого елемента 30 покрита адгезивом А, а внутрішня поверхня вставного фільтруючого елемента 30 покрита адгезивом В. У процесі використання, коли вставний фільтруючий елемент 30 вводиться в порожнину 25, адгезив А входить в контакт з адгезивом В, і хімічна реакція призводить до формування зв'язку між фільтром 20 і вставним елементом, що фільтрує 30. В альтернативному варіанті, вставний фільтруючий елемент 30 може містити капсулу 42 що руйнується, як це показано на фіг. 17. Коли вставний фільтруючий елемент 30 був вставлений в порожнину 25, фільтр 20 здавлюється за направленими одна до одної стрілках, показаних на фіг. 17. Капсула 42 що руйнується проривається, і виходить адгезив, що знаходиться у ній. Вставний фільтруючий елемент 30 може бути сформований з матеріалу, що забезпечує переміщення адгезиву до зовнішньої поверхні вставного фільтруючого елемента 30. Адгезив скріплює фільтр 20 і вставний фільтруючий елемент 30. Капсула що руйнується 42 може містити воду, а також, або замість неї, адгезив разом з будь-якою смаковою добавкою, барвником або поглиначем, описаними тут. Альтернативний варіант розташування адгезиву між фільтром 20 і вставним елементом, що фільтрує 30 представлений на фіг. 18. У цьому варіанті адгезив нанесений тільки на зовнішню поверхню вставного елемента 30. Як тільки вставний фільтруючий елемент 30 був вставлений в порожнину 25 фільтра 20, зовнішня поверхня фільтра 20 може бути здавлена за направленими одна до одної стрілках. Під дією прикладеного тим самим тиску до адгезиву, на зовнішній поверхні вставного фільтруючого елемента 30 відбувається скріплення адгезивом фільтра 20 із вставним елементом, що фільтрує 30. В альтернативному варіанті, адгезив може бути нанесений на зовнішню поверхню вставного елемента 30, як це показано на фіг. 19. Адгезив може бути нанесений однією або більше радіально розташованими смугами 43, що проходять по довжині вставного фільтруючого елемента 30. До застосування, смуги можуть бути покриті захисною оболонкою, яка знімається безпосередньо перед введенням вставного фільтруючого елемента 30 в порожнину 25 фільтра 20. Хоча описаний вище вставний фільтруючий елемент 30 може бути сформований з фільтруючого матеріалу, наприклад ацетату целюлози, в альтернативних варіантах можуть бути використані інші матеріали. Наприклад, вставний фільтруючий елемент 30 може бути сформований з воску або аналогічного матеріалу. Введений вставний фільтруючий елемент 30 може злегка розплавлятися теплом, переданим в процесі куріння від дистального кінця 12 курильного виробу 10, показаного на фіг. 1. Вставний фільтруючий елемент 30 може бути, таким чином приклеєний до внутрішньої поверхні порожнини 25 фільтра 20. Невелике розплавлення воску також може сприяти виділенню смакових добавок та ароматизаторів, що містяться всередині вставного фільтруючого елемента 30. На фіг. 20 представлений альтернативний вставний фільтруючий елемент 44 у формі капсули, виконаної з желатину або іншого матеріалу з аналогічними фізичними властивостями. Такий вставний фільтруючий елемент 44 може приймати форму порожнини 25 після того, як він був у неї вставлений. Вставний фільтруючий елемент 44 у формі капсули може бути таким, що руйнується, і може розриватися, звільняючи свій вміст, коли вставний фільтруючий елемент 44 вставлений, а фільтр 20 піддається здавлюванню. У той час як вставний фільтруючий елемент 30, описаний вище з посиланнями на фіг. 1-20, призначений для введення в порожнину 25, що має з торця круглий поперечний переріз, як показано на фіг. 21, також можуть бути використані порожнини і з іншими формами поперечного перерізу. На фіг. 22 представлений вигляд з торця, який пояснює мундштучний кінець 11 фільтра 20 курильного виробу 10. Контур порожнини 25 на вигляді з торця має неправильну форму, і вставний елемент 30 на вигляді з торця має сполучену форму для забезпечення надійної посадки. Фасонні форми торцевих перерізів, наприклад, як показано на фіг. 22, переважні, 7 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 оскільки дозволяють збільшити площу поверхні контакту між вставним елементом, що фільтрує 30 і фільтром 20. На фіг. 23 показані фільтр 20 і вставний фільтруючий елемент 30 згідно з іншим варіантом виконання. У цьому варіанті виконання, вставний фільтруючий елемент 30 має шип 50. Шип 50 може мати один або більше зубців 55. Коли вставний фільтруючий елемент 30 вставлений в порожнину 25 фільтра 20, шип 50 і зубці 55 щонайменше частково занурюються в циліндричну фільтруючу ділянку 21 фільтра 20, яка допомагає утримувати вставний фільтруючий елемент 30 у фільтрі 20. В іншому варіанті виконання, показаному на фіг. 24, вставний фільтруючий елемент 30 має гвинтову різьбу 60 за своєю зовнішньою поверхнею. Порожнина 25 фільтра 20 також може мати внутрішню різьбу 61 на своїй внутрішній поверхні. При введенні вставного фільтруючого елемента 30, він може закручуватися так, щоб зовнішня гвинтова різьба 60 входила в зачеплення з внутрішньою гвинтовою різьбою 61 з тим, щоб вставний фільтруючий елемент 30 міг утримуватися усередині порожнини 25 фільтра 20. Гвинтові різьби 60, 61 можуть формуватися литтям або екструзією матеріалу заповнення або пластику. В альтернативному варіанті, гвинтова різьба може бути сформована тисненням внутрішньої поверхні порожнини 25 і (або) зовнішньої поверхні вставного фільтруючого елемента 30, наприклад, коли порожнина формується жорстким папером або картонним матеріалом, які можуть бути піддані тисненню, або коли тиснення може бути нанесено на папір для обгортки фільтра, оточуюче вставний фільтруючий елемент 30. Гвинтові різьби 60, 61, в деяких варіантах виконання, можуть бути сформовані або у вставному фільтруючому елементі 30, або в порожнині 25, але не в обох місцях відразу, утворюючи канали між гвинтовою різьбою, по яких при використанні може проходити дим. В іншому варіанті виконання, вставний фільтруючий елемент 30 може бути вставлений в порожнину 25 через отвір, розташований на бічній стороні фільтра 20, як це показано на фіг. 25А. На фіг. 25Б представлений фільтр 20 згідно з цим варіантом виконання. Що знаходиться вниз по потоку циліндрична фільтруюча ділянка 62, проміжна трубчаста фільтруюча ділянка 63 і яка знаходиться вгору по потоку циліндрична фільтруюча ділянка 64 розташовані кінцями одна до одної, як показано на фіг. 25Б. У проміжній трубчастій фільтруючій ділянці 63 вирізана частина, що забезпечує введення в неї вставного фільтруючого елемента 30. У папері для обгортки фільтра, обідковому папері, або будь-якій іншій придатній обгортці, яка може бути використана для закріплення, що знаходиться вниз по потоку циліндричної фільтруючої ділянки 62, проміжної трубчастої фільтруючої ділянки 63 і, що знаходиться вгору по потоку циліндричної фільтруючої ділянки 64, також може бути вирізана частина для забезпечення введення вставного фільтруючого елемента 30 в порожнину 25. У процесі використання, що знаходиться вниз по потоку циліндрична фільтруюча ділянка 62 утримує вставний фільтруючий елемент 30 всередині фільтра 20. На фіг. 26 представлений варіант виконання, в якому вставний фільтруючий елемент 30 вставлений в гільзу 70. Гільза 70 містить циліндричну ділянку 71 фільтруючого матеріалу, наприклад ацетату целюлози, що має порожнину 72, що проходить по частині довжини циліндричної ділянки 71, що знаходиться вгору по потоку кінця циліндричної ділянки 71. Гільза 70 також включає частину 73 гільзи, яка може складатися з жорсткою картонною зовнішньою обгорткою, довжина якої більше довжини циліндричної ділянки 71, тому курильний виріб може бути вставлено в порожнисту ділянку, утворену частиною 73 гільзи. При використанні, вставний фільтруючий елемент 30 може бути вставлений в порожнину 72 перед тим, як гільза надівається на курильний виріб з тим, щоб частина 73 гільзи перекривала мундштучну частину курильного виробу. При цьому гільза 70 в процесі використання утримує вставний фільтруючий елемент 30. На фіг. 27 представлений варіант виконання, де вставний фільтруючий елемент являє собою шип 75, який може бути вставлений в звичайний фільтр курильного виробу. Шип 75 може бути сформований з матеріалу, що містить пластик, дерево, або який-небудь інший відповідний матеріал. Шип 75 може мати добавки, наприклад смакові, або нанесений на нього поглинач, для додання диму, який проходить через фільтр, необхідних органолептичних властивостей. На фіг. 28А, 28Б і 28В представлені вигляди з торця фільтра 20, що пояснюють мундштучний кінець 11, в який вставлений вставний фільтруючий елемент 30, згідно з відповідним приватним варіантом виконання. У цих варіантах виконання вставний фільтруючий елемент 30 і порожнину 25 фільтра 20 мають на вигляді ззаду різні форми поперечного перерізу. На фіг. 28А показаний вставний фільтруючий елемент 30, що має круглий поперечний переріз, який вставлений в порожнину 25, що має трикутний поперечний переріз. На фіг. 28Б 8 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 показаний вставний фільтруючий елемент 30, що має круглий поперечний переріз, вставлений в порожнину 25, що має квадратний поперечний переріз. На фіг. 28В показаний вставний фільтруючий елемент 30 з квадратним поперечним перерізом, вставлений в порожнину з круглим поперечним перерізом. Як видно на фіг. 28А-В, використання вставних фільтруючих елементів 30 і порожнин 25 різної форми забезпечує формування каналу 76. Число і форму таких каналів 76 можна міняти зміною комбінації форм вставних фільтруючих елементів 30 і порожнин 25, як можна зрозуміти при порівнянні фіг. 28А-В. Вибором форми можна домогтися посадки за рахунок стиснення між фільтром 20 і вставним елементом, що фільтрує 30, яка може сприяти утриманню в фільтрі вставного фільтруючого елемента 30. Слід мати на увазі, що можливі інші комбінації форм вставного фільтруючого елемента 30 і порожнини 25, крім показаних на фіг. 28А-В. На фіг. 29А показаний вставний фільтруючий елемент 30, згідно з іншим варіантом виконання. Вставний фільтруючий елемент 30, згідно з цим варіантом виконання, включає масив фільтруючого матеріалу 77, наприклад ацетату целюлози, що має кілька жолобів 78, що проходять уздовж щонайменше частини довжини вставного фільтруючого елемента 30 по його зовнішній частині. Вставний фільтруючий елемент 30 обгорнутий в папір для обгортки фільтра або іншу придатну обгортку. Обгортка може мати перфорацію, що дозволяє проходити через неї певній частині диму, при цьому перфорація може поєднуватися з жолобами 78. Вставний фільтруючий елемент 30 може мати другу обгортку 79, яка не слідує контурам зовнішніх жолобів 78, тому між другою обгорткою і масивом фільтруючого матеріалу утворюються канали, як показано на фіг. 29Б. При використанні, коли вставний фільтруючий елемент 30 на фіг. 29А вставлений в порожнину 25, дим може проходити в перфорації в папері для обгортання вставного фільтруючого елемента 30, забезпечуючи специфічні відчуття від куріння. На фіг. 29В показаний вставний фільтруючий елемент 30, у відповідності з варіантом виконання, де не використовується друга обгортка 79. Як альтернатива варіанта виконання, показаному на фіг. 29А-В, жолоби можуть мати форму зовнішніх спіралей, створюючи змінений маршрут проходження диму. На фіг. 30 представлений варіант виконання, де вставний фільтруючий елемент 30 має циліндричну частину 80 і трубчасту частину 81. Циліндрична частина 80 може бути сформовану з фільтруючого матеріалу, наприклад ацетату целюлози. Трубчаста частина 81 може бути сформована з картону, хоча можуть бути використані й інші матеріали. Зовнішня поверхня циліндричної частини 80 і внутрішня і зовнішня поверхні трубчастої частини 81 можуть мати зубці з тим, щоб циліндрична частина 80 могла утримуватися всередині трубчастої частини 81, і щоб трубчаста частина 81 могла утримуватися усередині порожнини 25 фільтра 20. На фіг. 31А показаний інший варіант виконання. Вставний фільтруючий елемент 82 включає тонку вставну частину 83, призначену для введення в порожнину 25, і більше товсту, не ввідну частину 84. Обидві частини 83, 84 можуть бути виконані з будь-якого з раніше описаних матеріалів. На фіг. 31Б показаний вставний фільтруючий елемент 85, аналогічний вставному фільтруючому елементу 82, показаному на фіг. 31А, за винятком того, що вставний фільтруючий елемент 85 додатково містить гільзу 86, яка може щільно одягатися на зовнішню поверхню фільтра 20. Гільза 86 може бути сформована з будь-якого відповідного матеріалу, наприклад паперу або тонкого картону. На фіг. 32 показаний фільтр 90 згідно з іншим варіантом виконання. Фільтр 90 має дві порожнини 25. У кожну порожнину 25 може бути вставлений вставний фільтруючий елемент 30. В альтернативних варіантах виконання, може бути використано більше двох порожнин. Як показано в раніше розглянутих варіантах виконання, термін курильний виріб охоплює курильні продукти, наприклад сигарети, сигари і сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну чи замінників тютюну, а також продукти, що нагріваються без горіння. На основі наведеного докладного розгляду для фахівця буде зрозуміло, що в приватних варіантах виконання даного винаходу пропонується: Вставний фільтруючий елемент для фільтра курильного виробу, що має засоби фіксації для закріплення вставного фільтруючого елемента в фільтрі курильного виробу. Що засоби фіксації мають кілька гачків, розташованих навколо головної поверхні вставного фільтруючого елемента. Що засоби фіксації включають охоплений стопорний елемент, пристосований для захоплення стопорним елементом, що охоплює. Що засоби фіксації включають кілька опуклостей. Що засоби фіксації включають гофровану ділянку. 9 UA 113243 C2 5 10 15 20 25 30 35 40 45 50 55 60 Що вставний фільтруючий елемент сформований зі стискуваного вручну матеріалу. Що засоби фіксації включають адгезив, розташований так, щоб прикріплювати вставний фільтруючий елемент до фільтра. Що адгезив нанесений на головну поверхню вставного фільтруючого елемента. Що адгезив нанесено щонайменше однією смужкою, що проходить уздовж головної поверхні вставного фільтруючого елемента. Капсула, що включає адгезив. Що вставний фільтруючий елемент має форму торцевого поперечного перерізу, пристосовану для збільшення площі поверхні вставного фільтруючого елемента. Що вставний фільтруючий елемент містить модифікатор диму. Що модифікатор диму включає поглинальний матеріал. Що модифікатор диму включає смакову добавку. Що смакова добавка включає щонайменше одне з групи, до якої входить: ментол, лимон, апельсин, лайм, кава і (або) чай. Що модифікатор диму включає барвник. Що модифікатор диму включає воду. Що модифікатор диму укладений у капсулі яка руйнується, що міститься всередині вставного фільтруючого елемента. Що модифікатор диму має форму нитки. Що модифікатор диму має форму гранули. Вставний фільтруючий елемент для фільтра курильного виробу, що містить модифікатор диму. Що модифікатор диму укладений у капсулі яка руйнується, що міститься всередині вставного фільтруючого елемента. Що руйнована капсула містить воду. Що модифікатор диму міститься у формі гранули або формі нитки. Що модифікатор диму включає вуглецевий поглинач. Що модифікатор диму включає барвник. Що модифікатор диму включає смакову добавку. Що модифікатор диму включає щонайменше одне з групи, до якої входить: ментол, лимон, апельсин, лайм, кава і (або) чай. Що модифікатор диму включає воду. Фільтр курильного виробу, що має порожнину для введення в неї вставного елемента, який фільтрує. Що порожнина щонайменше частково обмежена стінкою, яка сформована з фільтруючого матеріалу. Що порожнина щонайменше обмежена стінкою, яка сформована з паперу. Що порожнина щонайменше частково обмежена картонною трубкою. Фільтр курильного виробу, що має порожнину з розташованими всередині неї засобами фіксації фільтруючого елемента. Що фільтр курильного виробу має охоплює приймальний елемент, пристосований для прийому охоплюваного стопорного елемента вставного елемента, який фільтрує. Що засоби фіксації включають знімну кришку, шарнірно закріплену навколо точки, розташованої на мундштучному кінці фільтра курильного виробу. Що порожнина фільтра курильного виробу має всередині гвинтову різьбу. Що засоби фіксації включають заслінку, яка може відкриватися тільки всередину. Що засоби фіксації включають адгезив, нанесений на головну поверхню порожнини. Набір частин, що включає вставний фільтруючий елемент і фільтр курильного виробу. Курильний виріб, в якому вставний фільтруючий елемент вставлений в порожнину фільтра курильного виробу. Варіанти винаходу виконані так, щоб відповідати чинному законодавству і (або) правовим нормам, наприклад нормативним вимогам, що належать, в приватному прикладі, до ароматизаторів, добавок, викидів, складових речовин і (або) ін. Наприклад, винахід може бути виконано так, щоб курильний виріб, що здійснює винахід, відповідав чинним нормам до і після того, як його використовує курець або проведе з ним будь-які маніпуляції. Для розгляду різних аспектів винаходу і його представлення, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ів) і одержання високоякісних фільтрів курильних виробів і вставних фільтруючих елементів. Переваги та ознаки, наведені в описі, належать до варіантів виконання і не є вичерпними і (або) виключними. Вони представлені тільки для поліпшення розуміння та роз'яснення заявлених 10 UA 113243 C2 5 ознак. Слід мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції та (або) інші особливості винаходу не повинні розглядатися як такі, що обмежують винахід, обумовлений формулою або еквівалентами формули, і що в рамках ділянки домагань і (або) суті винаходу можуть бути використані інші варіанти виконання та модифікації. Різні варіанти виконання можуть, відповідно, утримувати, складатися з, або в основному з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 1. Вставний фільтруючий елемент для фільтра курильного виробу, що містить модифікатор диму, в якому модифікатор диму поміщений в капсулу, що руйнується, яка знаходиться всередині вставного фільтруючого елемента. 2. Вставний фільтруючий елемент за п. 1, в якому капсула, що руйнується, містить воду. 3. Вставний фільтруючий елемент за п. 1 або п. 2, в якому модифікатор диму включає вуглецевий поглинач. 4. Вставний фільтруючий елемент за п. 3, в якому вуглецевий поглинач має монолітну структуру. 5. Вставний фільтруючий елемент за будь-яким з попередніх пунктів, що містить барвник. 6. Вставний фільтруючий елемент за будь-яким з попередніх пунктів, в якому модифікатор диму включає смакову добавку. 7. Вставний фільтруючий елемент за п. 6, в якому смакова добавка включає щонайменше одне з наступного: ментол, лимон, апельсин, лайм, каву і/або чай. 8. Вставний фільтруючий елемент за будь-яким з попередніх пунктів, в якому модифікатор диму включає воду. 9. Вставний фільтруючий елемент за будь-яким з попередніх пунктів, який включає вставну частину, призначену для введення в порожнину, і більш товсту частину, не призначену для введення. 10. Набір деталей, що містить вставний фільтруючий елемент за будь-яким з попередніх пунктів і фільтр курильного виробу, що має порожнину для поміщення туди вставного фільтруючого елемента. 11. Курильний виріб, що включає фільтр курильного виробу, що має порожнину для поміщення туди вставного фільтруючого елемента, в якому вставний фільтруючий елемент за будь-яким з пп. 1-9 встановлений в порожнину у фільтрі курильного виробу 11 UA 113243 C2 12 UA 113243 C2 13 UA 113243 C2 14 UA 113243 C2 15 UA 113243 C2 16 UA 113243 C2 17 UA 113243 C2 18 UA 113243 C2 19 UA 113243 C2 20 UA 113243 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
