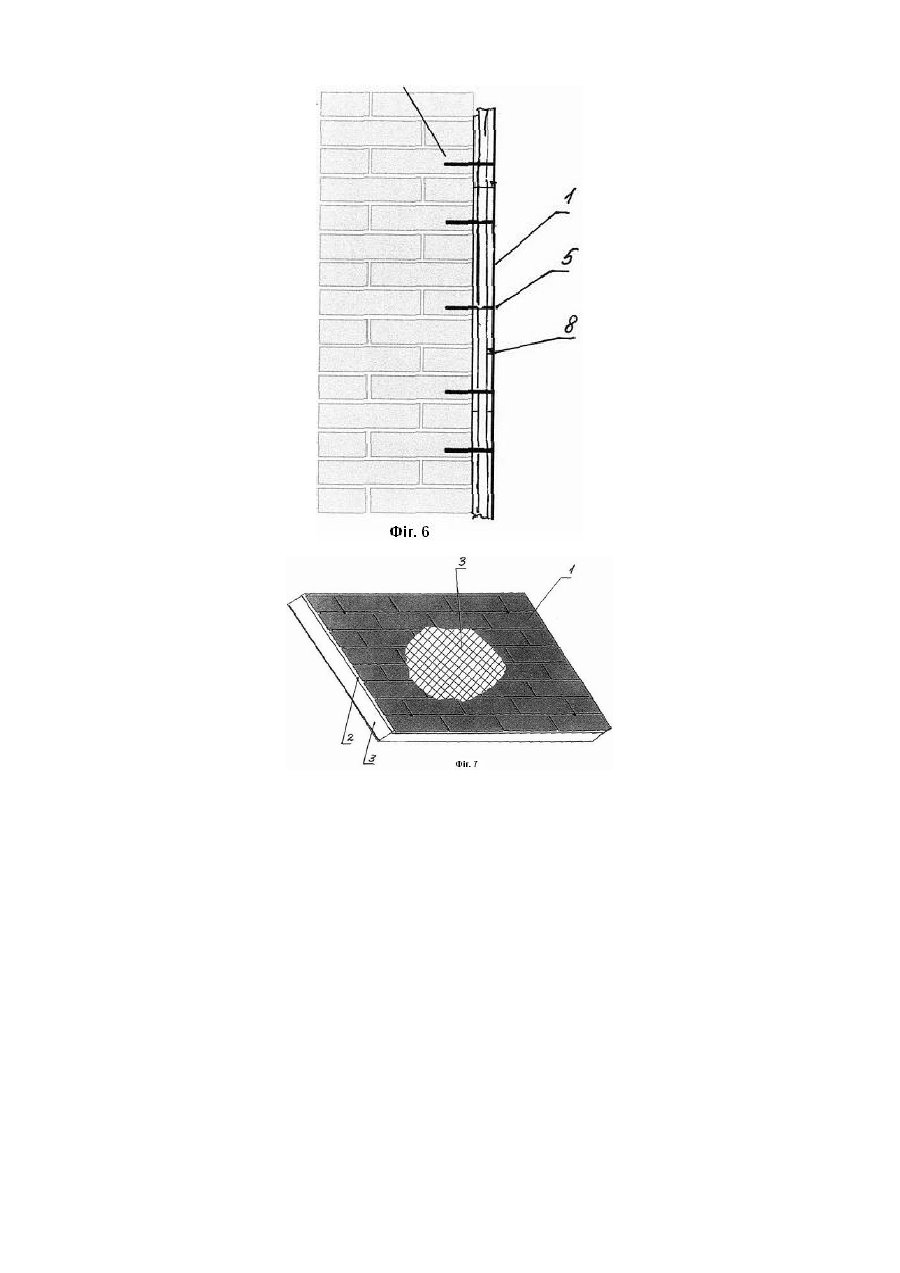

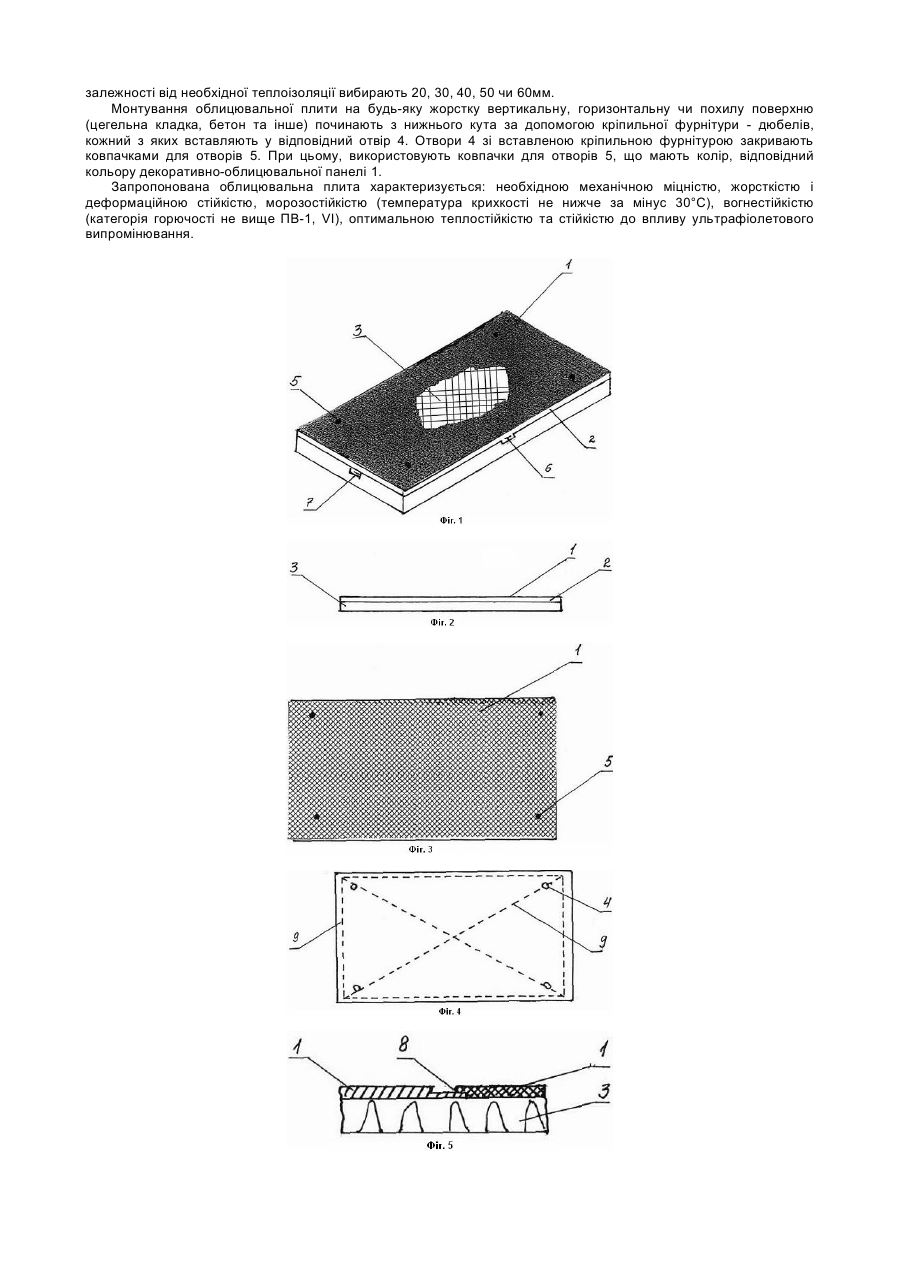

Облицювальна плита

Корисна модель відноситься до області будівельних матеріалів, зокрема, до облицювальних плит, і може бути використана у будівництві при облицюванні та тепло- і звукоізоляції житлових та громадських будівель і їх частин. Відома облицювальна плита містить основу з відбортованими краями, виконану із металевого, полімерного або композитного матеріалу, всередині якої розміщений теплоізоляційний матеріал (UA, деклараційний патент, №54250А, кл. E04F13/14, опубл. 17.02.2003 [1]). Відбортовані краї основи містять виступи та прорізи для кріплення плит між собою. При цьому теплоізоляційний матеріал може додатково знаходитися у гідроізоляційній обкладинці, а основа може мати захисне покриття. Відома плита має обмеження за розміром, і виготовляється розміром 250´460мм. Крім того, така плита потребує оригінальних методів кріплення до поверхні, що облицьовується, які не розкриті у джерелі інформації [1]. Найбільш близькою є облицювальна плита, що включає декоративно-облицювальну панель з бортами і теплоізоляційний полімерний шар (UA, деклараційний патент, №30401А, кл. E04F13/14, опубл. 15.11.2000 [2]). Декоративно-облицювальна плита виготовлена з металу. Теплоізоляційний шар розміщується з внутрішнього боку декоративно-облицювальної плити і закріплюється стягуючими пружинами через фіксаційні отвори, відштамповані в протилежних бортах декоративно-облицювальної плити. За периметром бортів металевої декоративно-облицювальної плити відштамповані кріпильні отвори. Кріплення облицювальної плити під час облицювання здійснюють шляхом втискування її в розчин до рівня стягуючих пружин. Недоліками відомої облицювальної плити є обмеженість її розміру, який не перевищує 300´400мм, та необхідність використання при кріпленні розчину, в який необхідно втискувати плиту при облицюванні будівлі, що приводить до зволоження теплоізоляційного шару і погіршення експлуатаційних властивостей облицювальної плити. Задачею корисної моделі є удосконалення облицювальної плити, в якій використання запропонованих матеріалів та їх конструкція забезпечують розширення асортименту та покращення експлуатаційних властивостей плити при використанні. Запропонована облицювальна плита може мати розміри від 352´352 до 1045´565 при необхідних технічних показниках (міцність, жорсткість, деформаційна стійкість, морозостійкість та інші) та різноманітний привабливий зовнішній вигляд, який зберігається при її експлуатації. Поставлена задача вирішується запропонованою облицювальною плитою, що включає декоративнооблицювальну панель з бортами і теплоізоляційний полімерний шар, в якій декоративно-облицювальна панель є полімерною панеллю, виготовленою методом лиття під тиском з поліпропіленової або полістирольної або полівінілхлоридної композиції, і має отвори, а теплоізоляційний полімерний шар, виготовлений методом екструзії. Крім того, декоративно-облицювальна панель додатково має ковпачки для отворів, що розміщені на декоративно-облицювальній панелі. По краях декоративно-облицювальна панель має замикальний елемент, виконаний з можливістю утворювати з'єднання "шип-паз". Зовнішня поверхня декоративно-облицювальної панелі може мати різну фактуру, зокрема таку, що імітує цегельну кладку, "рогожку", кам'яну плитку під мармур, торкретбетон та інші. Внутрішня поверхня декоративнооблицювальної панелі має ребра жорсткості. Товщина декоративно-облицювальної панелі становить 2-3мм, краще 2,5мм. Товщина теплоізоляційного полімерного шару залежить від необхідної у конкретних умовах теплоізоляції і становить від 20 до 60мм, зокрема, 20, 30, 40, 50, 60мм. Експериментально нами були підібрані полімерні композиції, технології одержання з них шарів як декоративно-облицювального, так і внутрішнього ізоляційного, розроблена їх конструкція, що в цілому забезпечили розширення асортименту як за рахунок можливості збільшення розміру плит, що мають необхідні технічні властивості, так і за рахунок можливої варіації зовнішнього вигляду декоративної панелі. Така облицювальна плита може надійно кріпитися до стіни будівлі за допомогою дюбелів, що покращує умови її експлуатації. Корисна модель ілюструються рисунками, що приведені для пояснення її суті і не обмежують обсяг. На рисунках представлено: на Фіг.1 - загальний вигляд облицювальної плити; на Фіг.2 - вид збоку облицювальної плити, представленої на Фіг.1; на Фіг.3 - вид спереду декоративно-облицювальної панелі; на Фіг.4 - вид ззаду декоративно-облицювальної панелі; на Фіг.5 - з'єднання двох облицювальних панелей; на Фіг.6 - облицювальні плити, закріплені вертикальній стіні будівлі; на Фіг.7 - загальний вигляд облицювальної плити, зовнішня поверхня декоративно-облицювальної панелі якої має фактуру, що імітує цегельну кладку. Облицювальна плита містить декоративно-облицювальну панель 1 з бортами 2 і теплоізоляційний полімерний шар 3. Декоративно-облицювальна панель 1 є полімерною панеллю, що виготовлена на термопласт-автоматі методом лиття під тиском з поліпропіленової, полістирольної або полівінілхлоридної композиції. Декоративнооблицювальна плита має отвори 4 та ковпачки для отворів 5. По краях декоративно-облицювальної панелі розміщений замикальний елемент 6 чи 7, виконаний з можливістю утворювати з'єднання "шип-паз" 8. Зовнішня поверхня декоративно-облицювальної панелі 1 має фактуру, що імітує торкретбетон, як показано на Фіг.1, або цегельну кладку, як показано на Фіг.7. Зовнішня поверхня декоративно-облицювальної панелі 1 може мати будьяку фактуру, колір, зокрема таку, що імітує "рогожку", або кам'яну плитку під мармур та інші. Внутрішня поверхня декоративно-облицювальної панелі 1 має ребра жорсткості 9 (Фіг.4). Товщина декоративно-облицювальної панелі 1 становить 2-3мм, краще 2,5мм. Теплоізоляційний полімерний шар 3, що виготовлений методом екструзії, має товщину від 10 до 60мм, яку у залежності від необхідної теплоізоляції вибирають 20, 30, 40, 50 чи 60мм. Монтування облицювальної плити на будь-яку жорстку вертикальну, горизонтальну чи похилу поверхню (цегельна кладка, бетон та інше) починають з нижнього кута за допомогою кріпильної фурнітури - дюбелів, кожний з яких вставляють у відповідний отвір 4. Отвори 4 зі вставленою кріпильною фурнітурою закривають ковпачками для отворів 5. При цьому, використовують ковпачки для отворів 5, що мають колір, відповідний кольору декоративно-облицювальної панелі 1. Запропонована облицювальна плита характеризується: необхідною механічною міцністю, жорсткістю і деформаційною стійкістю, морозостійкістю (температура крихкості не нижче за мінус 30°С), вогнестійкістю (категорія горючості не вище ПВ-1, VI), оптимальною теплостійкістю та стійкістю до впливу ультрафіолетового випромінювання.
