Режим tdd в системах бездротового зв’язку

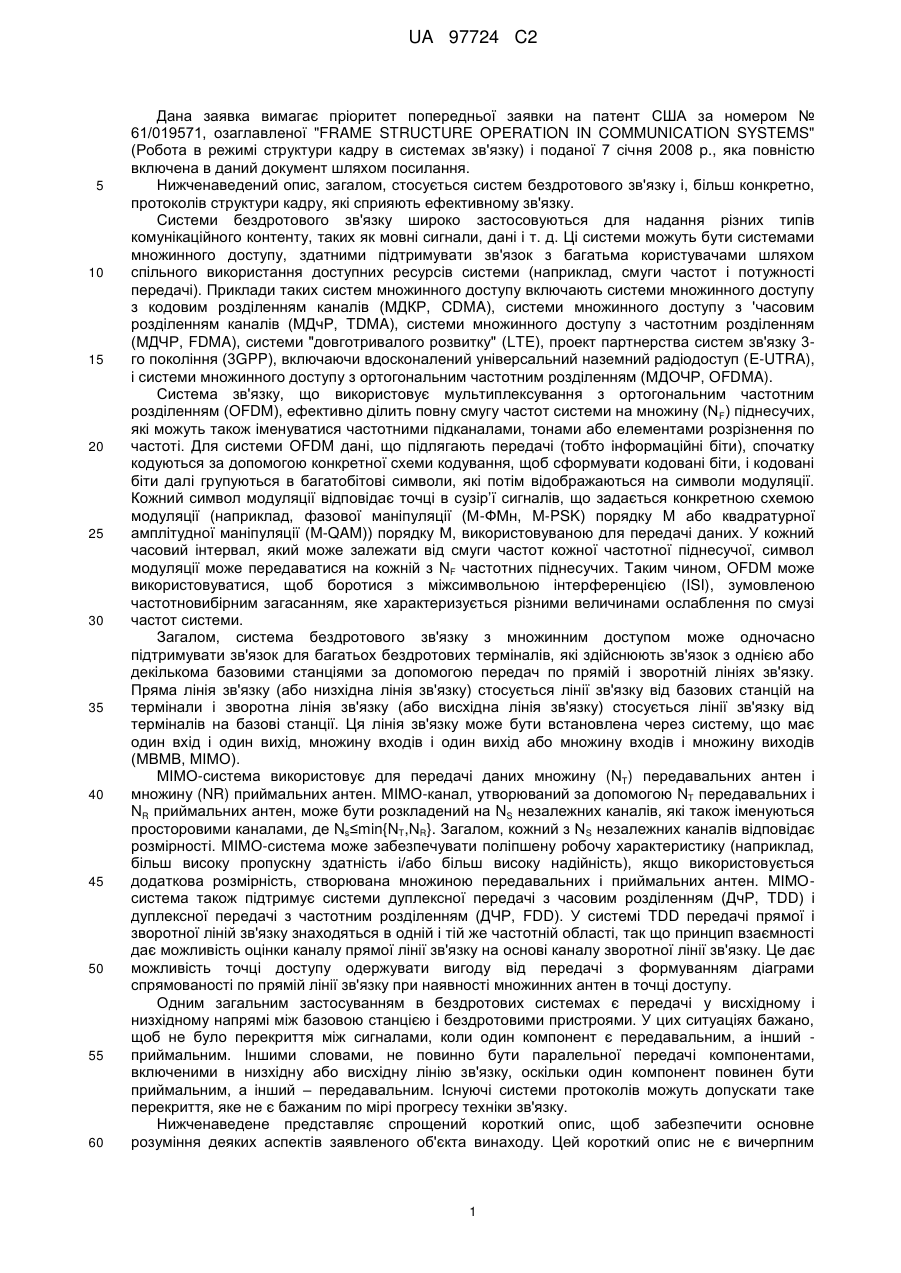

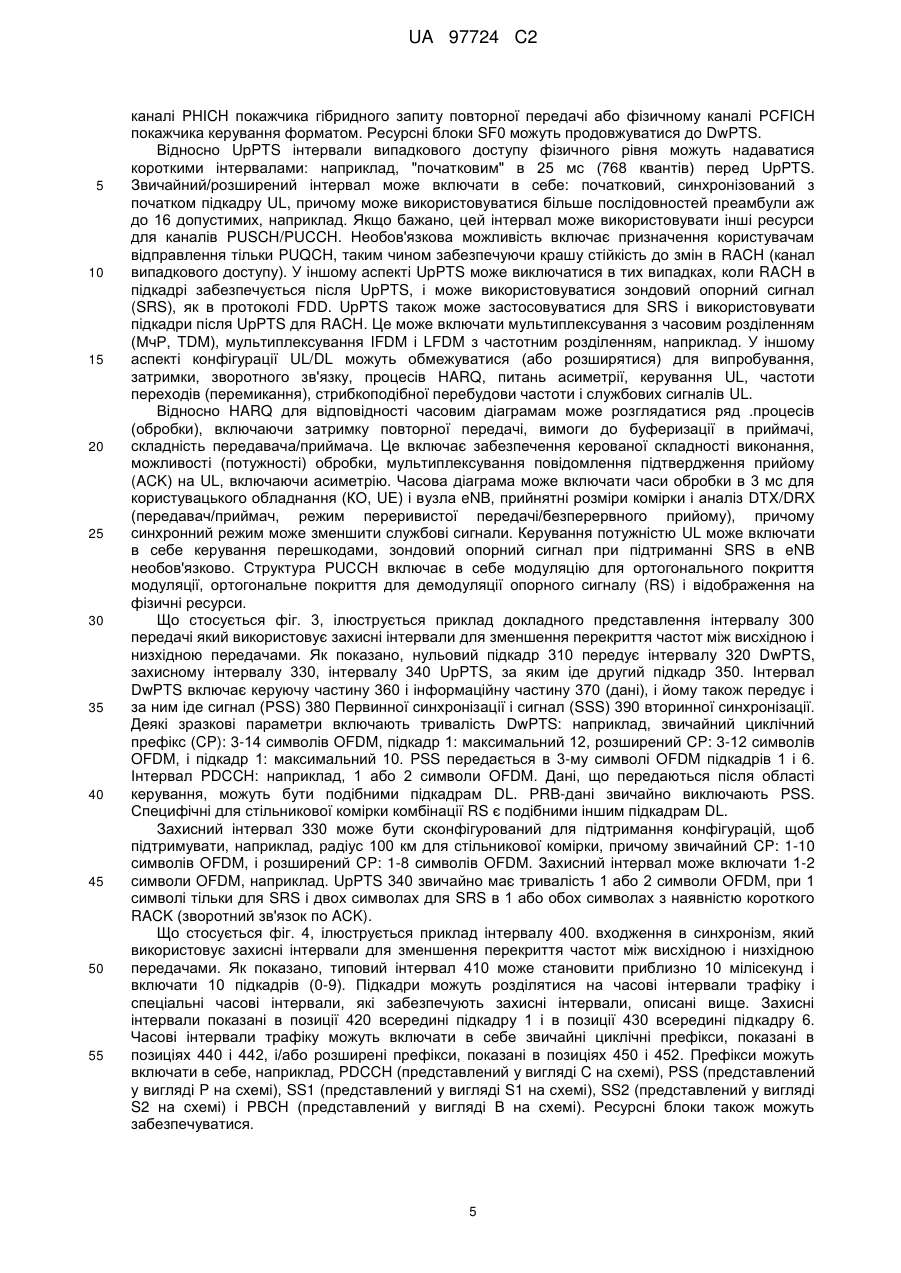

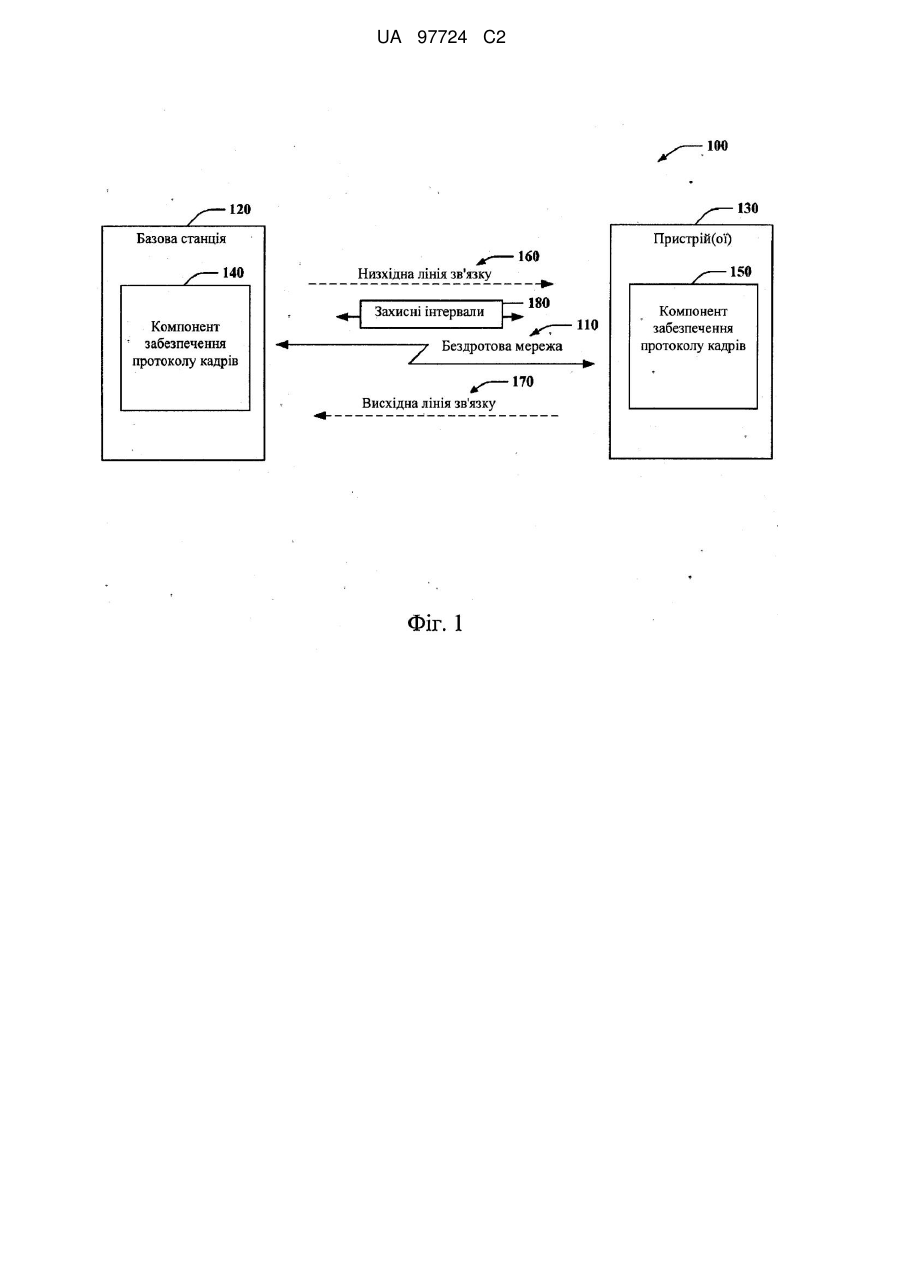

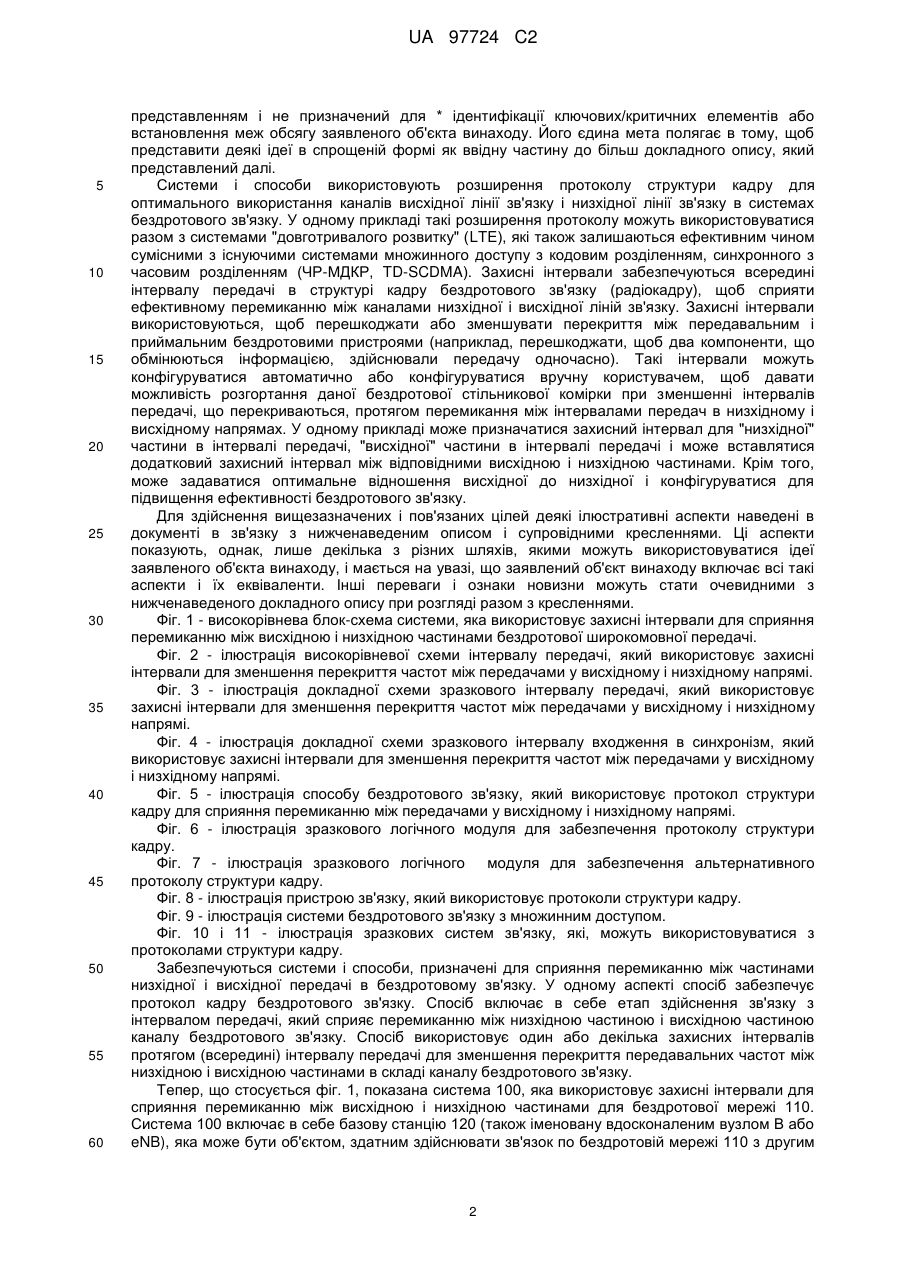

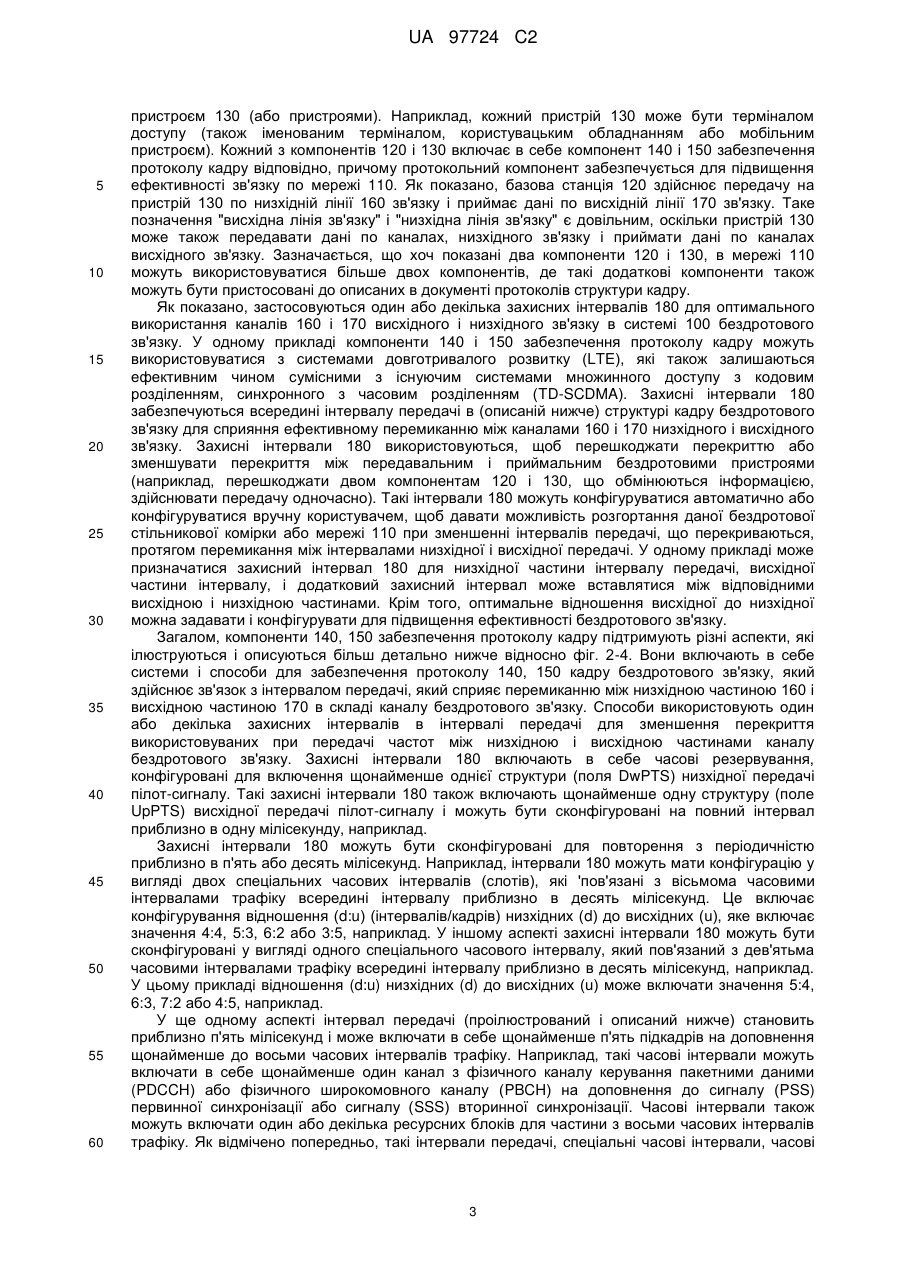

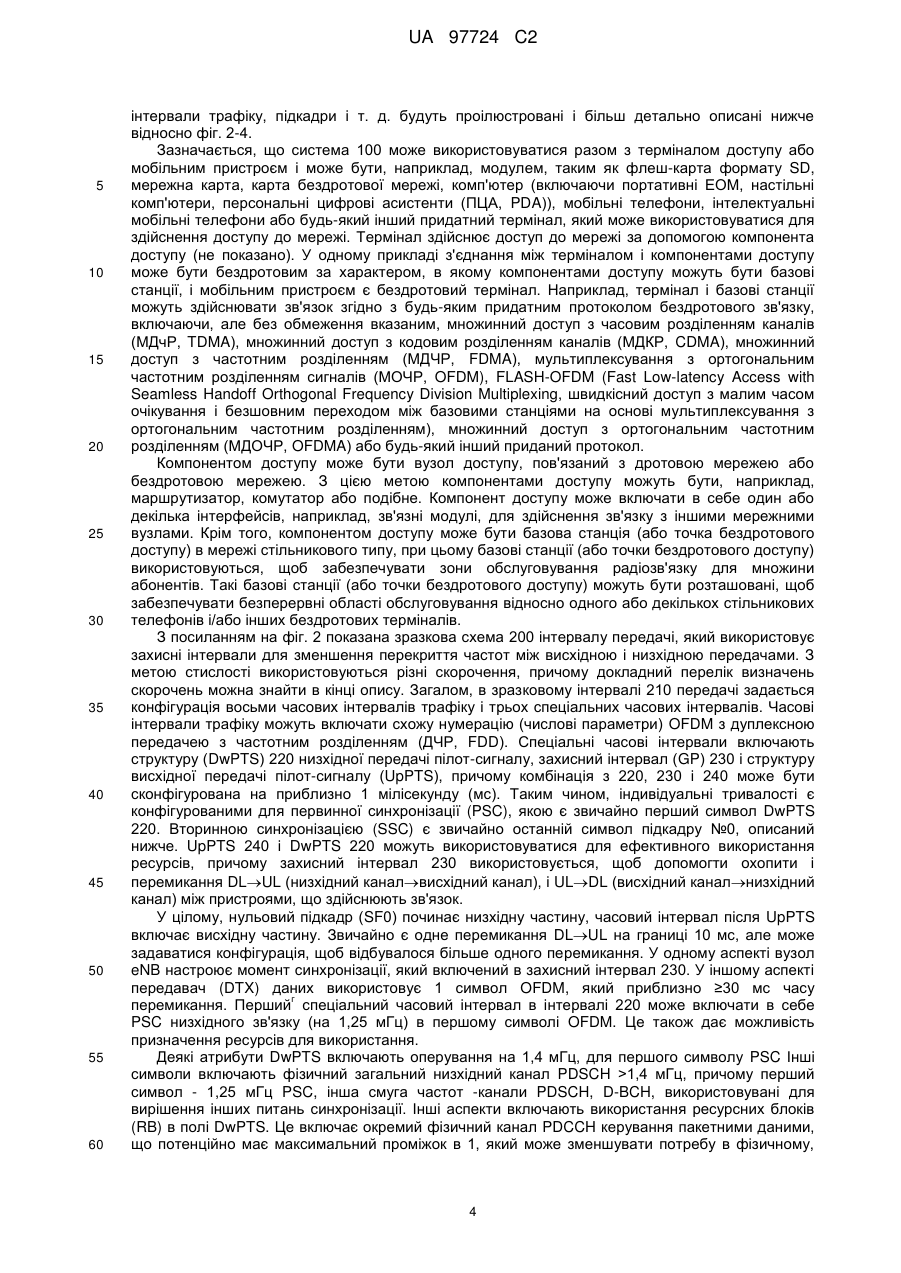

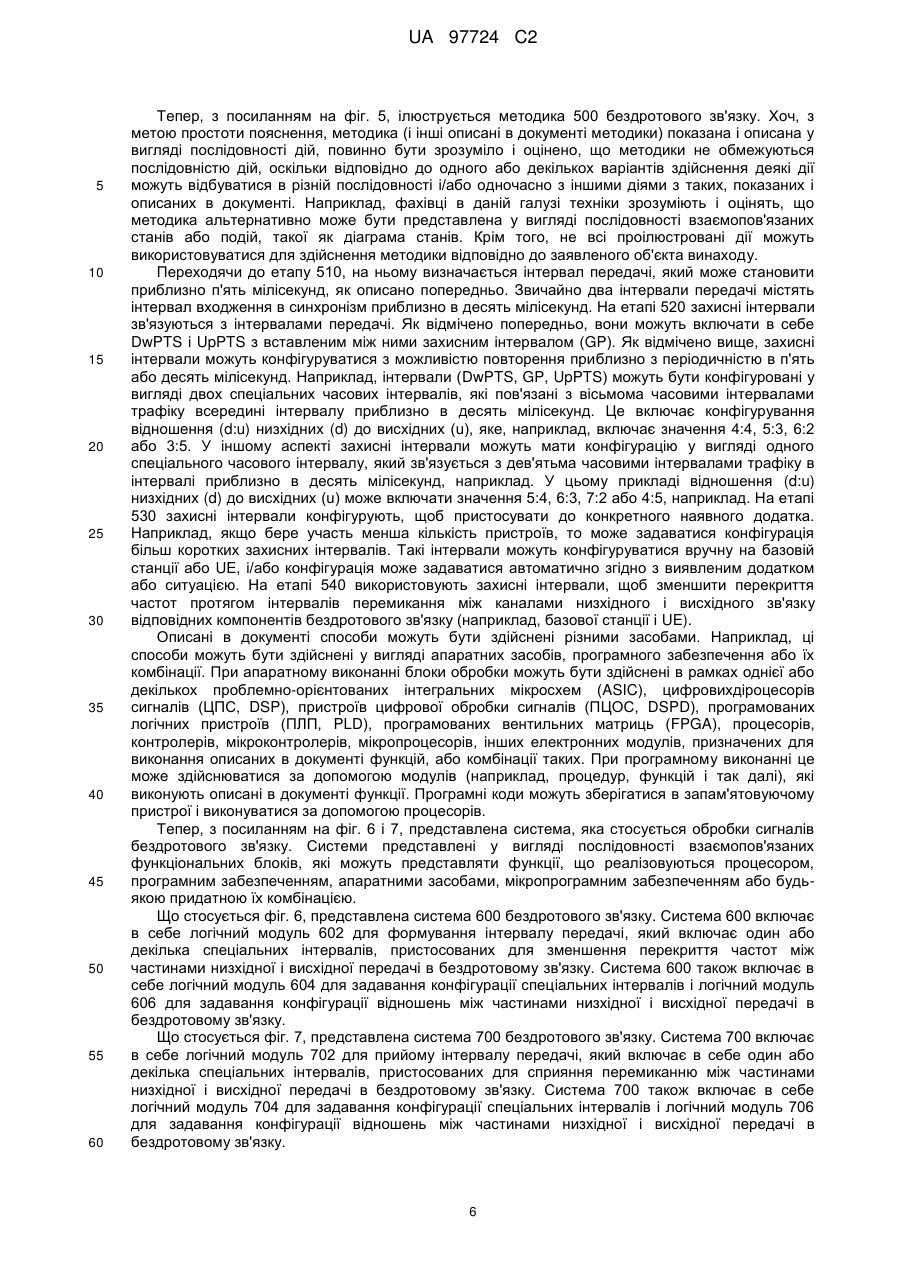

Реферат: Спосіб забезпечує протокол кадру бездротового зв'язку. Спосіб включає в себе здійснення зв'язку з інтервалом передачі, який сприяє перемиканню між частиною низхідної передачі і частиною висхідної передачі каналу бездротового зв'язку. Спосіб застосовує один або декілька захисних інтервалів протягом інтервалу передачі для зменшення перекриття частот передачі між частинами каналу бездротового зв'язку, відповідними низхідній і висхідній передачам. UA 97724 C2 (12) UA 97724 C2 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет попередньої заявки на патент США за номером № 61/019571, озаглавленої "FRAME STRUCTURE OPERATION IN COMMUNICATION SYSTEMS" (Робота в режимі структури кадру в системах зв'язку) і поданої 7 січня 2008 p., яка повністю включена в даний документ шляхом посилання. Нижченаведений опис, загалом, стосується систем бездротового зв'язку і, більш конкретно, протоколів структури кадру, які сприяють ефективному зв'язку. Системи бездротового зв'язку широко застосовуються для надання різних типів комунікаційного контенту, таких як мовні сигнали, дані і т. д. Ці системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з багатьма користувачами шляхом спільного використання доступних ресурсів системи (наприклад, смуги частот і потужності передачі). Приклади таких систем множинного доступу включають системи множинного доступу з кодовим розділенням каналів (МДКР, CDMA), системи множинного доступу з 'часовим розділенням каналів (МДчР, TDMA), системи множинного доступу з частотним розділенням (МДЧР, FDMA), системи "довготривалого розвитку" (LTE), проект партнерства систем зв'язку 3го покоління (3GPP), включаючи вдосконалений універсальний наземний радіодоступ (E-UTRA), і системи множинного доступу з ортогональним частотним розділенням (МДОЧР, OFDMA). Система зв'язку, що використовує мультиплексування з ортогональним частотним розділенням (OFDM), ефективно ділить повну смугу частот системи на множину (N F) піднесучих, які можуть також іменуватися частотними підканалами, тонами або елементами розрізнення по частоті. Для системи OFDM дані, що підлягають передачі (тобто інформаційні біти), спочатку кодуються за допомогою конкретної схеми кодування, щоб сформувати кодовані біти, і кодовані біти далі групуються в багатобітові символи, які потім відображаються на символи модуляції. Кожний символ модуляції відповідає точці в сузір’ї сигналів, що задається конкретною схемою модуляції (наприклад, фазової маніпуляції (М-ФМн, M-PSK) порядку M або квадратурної амплітудної маніпуляції (M-QAM)) порядку М, використовуваною для передачі даних. У кожний часовий інтервал, який може залежати від смуги частот кожної частотної піднесучої, символ модуляції може передаватися на кожній з NF частотних піднесучих. Таким чином, OFDM може використовуватися, щоб боротися з міжсимвольною інтерференцією (ISI), зумовленою частотновибірним загасанням, яке характеризується різними величинами ослаблення по смузі частот системи. Загалом, система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для багатьох бездротових терміналів, які здійснюють зв'язок з однією або декількома базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій на термінали і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів на базові станції. Ця лінія зв'язку може бути встановлена через систему, що має один вхід і один вихід, множину входів і один вихід або множину входів і множину виходів (МВМВ, МІМО). МІМО-система використовує для передачі даних множину (NT) передавальних антен і множину (NR) приймальних антен. МІМО-канал, утворюваний за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також іменуються просторовими каналами, де Ns≤min{NT,NR}. Загалом, кожний з NS незалежних каналів відповідає розмірності. МІМО-система може забезпечувати поліпшену робочу характеристику (наприклад, більш високу пропускну здатність і/або більш високу надійність), якщо використовується додаткова розмірність, створювана множиною передавальних і приймальних антен. МІМОсистема також підтримує системи дуплексної передачі з часовим розділенням (ДчР, TDD) і дуплексної передачі з частотним розділенням (ДЧР, FDD). У системі TDD передачі прямої і зворотної ліній зв'язку знаходяться в одній і тій же частотній області, так що принцип взаємності дає можливість оцінки каналу прямої лінії зв'язку на основі каналу зворотної лінії зв'язку. Це дає можливість точці доступу одержувати вигоду від передачі з формуванням діаграми спрямованості по прямій лінії зв'язку при наявності множинних антен в точці доступу. Одним загальним застосуванням в бездротових системах є передачі у висхідному і низхідному напрямі між базовою станцією і бездротовими пристроями. У цих ситуаціях бажано, щоб не було перекриття між сигналами, коли один компонент є передавальним, а інший приймальним. Іншими словами, не повинно бути паралельної передачі компонентами, включеними в низхідну або висхідну лінію зв'язку, оскільки один компонент повинен бути приймальним, а інший – передавальним. Існуючі системи протоколів можуть допускати таке перекриття, яке не є бажаним по мірі прогресу техніки зв'язку. Нижченаведене представляє спрощений короткий опис, щоб забезпечити основне розуміння деяких аспектів заявленого об'єкта винаходу. Цей короткий опис не є вичерпним 1 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 представленням і не призначений для * ідентифікації ключових/критичних елементів або встановлення меж обсягу заявленого об'єкта винаходу. Його єдина мета полягає в тому, щоб представити деякі ідеї в спрощеній формі як ввідну частину до більш докладного опису, який представлений далі. Системи і способи використовують розширення протоколу структури кадру для оптимального використання каналів висхідної лінії зв'язку і низхідної лінії зв'язку в системах бездротового зв'язку. У одному прикладі такі розширення протоколу можуть використовуватися разом з системами "довготривалого розвитку" (LTE), які також залишаються ефективним чином сумісними з існуючими системами множинного доступу з кодовим розділенням, синхронного з часовим розділенням (ЧР-МДКР, TD-SCDMA). Захисні інтервали забезпечуються всередині інтервалу передачі в структурі кадру бездротового зв'язку (радіокадру), щоб сприяти ефективному перемиканню між каналами низхідної і висхідної ліній зв'язку. Захисні інтервали використовуються, щоб перешкоджати або зменшувати перекриття між передавальним і приймальним бездротовими пристроями (наприклад, перешкоджати, щоб два компоненти, що обмінюються інформацією, здійснювали передачу одночасно). Такі інтервали можуть конфігуруватися автоматично або конфігуруватися вручну користувачем, щоб давати можливість розгортання даної бездротової стільникової комірки при зменшенні інтервалів передачі, що перекриваються, протягом перемикання між інтервалами передач в низхідному і висхідному напрямах. У одному прикладі може призначатися захисний інтервал для "низхідної" частини в інтервалі передачі, "висхідної" частини в інтервалі передачі і може вставлятися додатковий захисний інтервал між відповідними висхідною і низхідною частинами. Крім того, може задаватися оптимальне відношення висхідної до низхідної і конфігуруватися для підвищення ефективності бездротового зв'язку. Для здійснення вищезазначених і пов'язаних цілей деякі ілюстративні аспекти наведені в документі в зв'язку з нижченаведеним описом і супровідними кресленнями. Ці аспекти показують, однак, лише декілька з різних шляхів, якими можуть використовуватися ідеї заявленого об'єкта винаходу, і мається на увазі, що заявлений об'єкт винаходу включає всі такі аспекти і їх еквіваленти. Інші переваги і ознаки новизни можуть стати очевидними з нижченаведеного докладного опису при розгляді разом з кресленнями. Фіг. 1 - високорівнева блок-схема системи, яка використовує захисні інтервали для сприяння перемиканню між висхідною і низхідною частинами бездротової широкомовної передачі. Фіг. 2 - ілюстрація високорівневої схеми інтервалу передачі, який використовує захисні інтервали для зменшення перекриття частот між передачами у висхідному і низхідному напрямі. Фіг. 3 - ілюстрація докладної схеми зразкового інтервалу передачі, який використовує захисні інтервали для зменшення перекриття частот між передачами у висхідному і низхідному напрямі. Фіг. 4 - ілюстрація докладної схеми зразкового інтервалу входження в синхронізм, який використовує захисні інтервали для зменшення перекриття частот між передачами у висхідному і низхідному напрямі. Фіг. 5 - ілюстрація способу бездротового зв'язку, який використовує протокол структури кадру для сприяння перемиканню між передачами у висхідному і низхідному напрямі. Фіг. 6 - ілюстрація зразкового логічного модуля для забезпечення протоколу структури кадру. Фіг. 7 - ілюстрація зразкового логічного модуля для забезпечення альтернативного протоколу структури кадру. Фіг. 8 - ілюстрація пристрою зв'язку, який використовує протоколи структури кадру. Фіг. 9 - ілюстрація системи бездротового зв'язку з множинним доступом. Фіг. 10 і 11 - ілюстрація зразкових систем зв'язку, які, можуть використовуватися з протоколами структури кадру. Забезпечуються системи і способи, призначені для сприяння перемиканню між частинами низхідної і висхідної передачі в бездротовому зв'язку. У одному аспекті спосіб забезпечує протокол кадру бездротового зв'язку. Спосіб включає в себе етап здійснення зв'язку з інтервалом передачі, який сприяє перемиканню між низхідною частиною і висхідною частиною каналу бездротового зв'язку. Спосіб використовує один або декілька захисних інтервалів протягом (всередині) інтервалу передачі для зменшення перекриття передавальних частот між низхідною і висхідною частинами в складі каналу бездротового зв'язку. Тепер, що стосується фіг. 1, показана система 100, яка використовує захисні інтервали для сприяння перемиканню між висхідною і низхідною частинами для бездротової мережі 110. Система 100 включає в себе базову станцію 120 (також іменовану вдосконаленим вузлом В або eNB), яка може бути об'єктом, здатним здійснювати зв'язок по бездротовій мережі 110 з другим 2 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристроєм 130 (або пристроями). Наприклад, кожний пристрій 130 може бути терміналом доступу (також іменованим терміналом, користувацьким обладнанням або мобільним пристроєм). Кожний з компонентів 120 і 130 включає в себе компонент 140 і 150 забезпечення протоколу кадру відповідно, причому протокольний компонент забезпечується для підвищення ефективності зв'язку по мережі 110. Як показано, базова станція 120 здійснює передачу на пристрій 130 по низхідній лінії 160 зв'язку і приймає дані по висхідній лінії 170 зв'язку. Таке позначення "висхідна лінія зв'язку" і "низхідна лінія зв'язку" є довільним, оскільки пристрій 130 може також передавати дані по каналах, низхідного зв'язку і приймати дані по каналах висхідного зв'язку. Зазначається, що хоч показані два компоненти 120 і 130, в мережі 110 можуть використовуватися більше двох компонентів, де такі додаткові компоненти також можуть бути пристосовані до описаних в документі протоколів структури кадру. Як показано, застосовуються один або декілька захисних інтервалів 180 для оптимального використання каналів 160 і 170 висхідного і низхідного зв'язку в системі 100 бездротового зв'язку. У одному прикладі компоненти 140 і 150 забезпечення протоколу кадру можуть використовуватися з системами довготривалого розвитку (LTE), які також залишаються ефективним чином сумісними з існуючим системами множинного доступу з кодовим розділенням, синхронного з часовим розділенням (TD-SCDMA). Захисні інтервали 180 забезпечуються всередині інтервалу передачі в (описаній нижче) структурі кадру бездротового зв'язку для сприяння ефективному перемиканню між каналами 160 і 170 низхідного і висхідного зв'язку. Захисні інтервали 180 використовуються, щоб перешкоджати перекриттю або зменшувати перекриття між передавальним і приймальним бездротовими пристроями (наприклад, перешкоджати двом компонентам 120 і 130, що обмінюються інформацією, здійснювати передачу одночасно). Такі інтервали 180 можуть конфігуруватися автоматично або конфігуруватися вручну користувачем, щоб давати можливість розгортання даної бездротової стільникової комірки або мережі 110 при зменшенні інтервалів передачі, що перекриваються, протягом перемикання між інтервалами низхідної і висхідної передачі. У одному прикладі може призначатися захисний інтервал 180 для низхідної частини інтервалу передачі, висхідної частини інтервалу, і додатковий захисний інтервал може вставлятися між відповідними висхідною і низхідною частинами. Крім того, оптимальне відношення висхідної до низхідної можна задавати і конфігурувати для підвищення ефективності бездротового зв'язку. Загалом, компоненти 140, 150 забезпечення протоколу кадру підтримують різні аспекти, які ілюструються і описуються більш детально нижче відносно фіг. 2-4. Вони включають в себе системи і способи для забезпечення протоколу 140, 150 кадру бездротового зв'язку, який здійснює зв'язок з інтервалом передачі, який сприяє перемиканню між низхідною частиною 160 і висхідною частиною 170 в складі каналу бездротового зв'язку. Способи використовують один або декілька захисних інтервалів в інтервалі передачі для зменшення перекриття використовуваних при передачі частот між низхідною і висхідною частинами каналу бездротового зв'язку. Захисні інтервали 180 включають в себе часові резервування, конфігуровані для включення щонайменше однієї структури (поля DwPTS) низхідної передачі пілот-сигналу. Такі захисні інтервали 180 також включають щонайменше одну структуру (поле UpPTS) висхідної передачі пілот-сигналу і можуть бути сконфігуровані на повний інтервал приблизно в одну мілісекунду, наприклад. Захисні інтервали 180 можуть бути сконфігуровані для повторення з періодичністю приблизно в п'ять або десять мілісекунд. Наприклад, інтервали 180 можуть мати конфігурацію у вигляді двох спеціальних часових інтервалів (слотів), які 'пов'язані з вісьмома часовими інтервалами трафіку всередині інтервалу приблизно в десять мілісекунд. Це включає конфігурування відношення (d:u) (інтервалів/кадрів) низхідних (d) до висхідних (u), яке включає значення 4:4, 5:3, 6:2 або 3:5, наприклад. У іншому аспекті захисні інтервали 180 можуть бути сконфігуровані у вигляді одного спеціального часового інтервалу, який пов'язаний з дев'ятьма часовими інтервалами трафіку всередині інтервалу приблизно в десять мілісекунд, наприклад. У цьому прикладі відношення (d:u) низхідних (d) до висхідних (u) може включати значення 5:4, 6:3, 7:2 або 4:5, наприклад. У ще одному аспекті інтервал передачі (проілюстрований і описаний нижче) становить приблизно п'ять мілісекунд і може включати в себе щонайменше п'ять підкадрів на доповнення щонайменше до восьми часових інтервалів трафіку. Наприклад, такі часові інтервали можуть включати в себе щонайменше один канал з фізичного каналу керування пакетними даними (PDCCH) або фізичного широкомовного каналу (PBCH) на доповнення до сигналу (PSS) первинної синхронізації або сигналу (SSS) вторинної синхронізації. Часові інтервали також можуть включати один або декілька ресурсних блоків для частини з восьми часових інтервалів трафіку. Як відмічено попередньо, такі інтервали передачі, спеціальні часові інтервали, часові 3 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтервали трафіку, підкадри і т. д. будуть проілюстровані і більш детально описані нижче відносно фіг. 2-4. Зазначається, що система 100 може використовуватися разом з терміналом доступу або мобільним пристроєм і може бути, наприклад, модулем, таким як флеш-карта формату SD, мережна карта, карта бездротової мережі, комп'ютер (включаючи портативні ЕОМ, настільні комп'ютери, персональні цифрові асистенти (ПЦА, PDA)), мобільні телефони, інтелектуальні мобільні телефони або будь-який інший придатний термінал, який може використовуватися для здійснення доступу до мережі. Термінал здійснює доступ до мережі за допомогою компонента доступу (не показано). У одному прикладі з'єднання між терміналом і компонентами доступу може бути бездротовим за характером, в якому компонентами доступу можуть бути базові станції, і мобільним пристроєм є бездротовий термінал. Наприклад, термінал і базові станції можуть здійснювати зв'язок згідно з будь-яким придатним протоколом бездротового зв'язку, включаючи, але без обмеження вказаним, множинний доступ з часовим розділенням каналів (МДчР, TDMA), множинний доступ з кодовим розділенням каналів (МДКР, CDMA), множинний доступ з частотним розділенням (МДЧР, FDMA), мультиплексування з ортогональним частотним розділенням сигналів (МОЧР, OFDM), FLASH-OFDM (Fast Low-latency Access with Seamless Handoff Orthogonal Frequency Division Multiplexing, швидкісний доступ з малим часом очікування і безшовним переходом між базовими станціями на основі мультиплексування з ортогональним частотним розділенням), множинний доступ з ортогональним частотним розділенням (МДОЧР, OFDMA) або будь-який інший приданий протокол. Компонентом доступу може бути вузол доступу, пов'язаний з дротовою мережею або бездротовою мережею. З цією метою компонентами доступу можуть бути, наприклад, маршрутизатор, комутатор або подібне. Компонент доступу може включати в себе один або декілька інтерфейсів, наприклад, зв'язні модулі, для здійснення зв'язку з іншими мережними вузлами. Крім того, компонентом доступу може бути базова станція (або точка бездротового доступу) в мережі стільникового типу, при цьому базові станції (або точки бездротового доступу) використовуються, щоб забезпечувати зони обслуговування радіозв'язку для множини абонентів. Такі базові станції (або точки бездротового доступу) можуть бути розташовані, щоб забезпечувати безперервні області обслуговування відносно одного або декількох стільникових телефонів і/або інших бездротових терміналів. З посиланням на фіг. 2 показана зразкова схема 200 інтервалу передачі, який використовує захисні інтервали для зменшення перекриття частот між висхідною і низхідною передачами. З метою стислості використовуються різні скорочення, причому докладний перелік визначень скорочень можна знайти в кінці опису. Загалом, в зразковому інтервалі 210 передачі задається конфігурація восьми часових інтервалів трафіку і трьох спеціальних часових інтервалів. Часові інтервали трафіку можуть включати схожу нумерацію (числові параметри) OFDM з дуплексною передачею з частотним розділенням (ДЧР, FDD). Спеціальні часові інтервали включають структуру (DwPTS) 220 низхідної передачі пілот-сигналу, захисний інтервал (GP) 230 і структуру висхідної передачі пілот-сигналу (UpPTS), причому комбінація з 220, 230 і 240 може бути сконфігурована на приблизно 1 мілісекунду (мс). Таким чином, індивідуальні тривалості є конфігурованими для первинної синхронізації (PSC), якою є звичайно перший символ DwPTS 220. Вторинною синхронізацією (SSC) є звичайно останній символ підкадру №0, описаний нижче. UpPTS 240 і DwPTS 220 можуть використовуватися для ефективного використання ресурсів, причому захисний інтервал 230 використовується, щоб допомогти охопити і перемикання DLUL (низхідний каналвисхідний канал), і ULDL (висхідний каналнизхідний канал) між пристроями, що здійснюють зв'язок. У цілому, нульовий підкадр (SF0) починає низхідну частину, часовий інтервал після UpPTS включає висхідну частину. Звичайно є одне перемикання DLUL на границі 10 мс, але може задаватися конфігурація, щоб відбувалося більше одного перемикання. У одному аспекті вузол eNB настроює момент синхронізації, який включений в захисний інтервал 230. У іншому аспекті передавач (DTX) даних використовує 1 символ OFDM, який приблизно ≥30 мс часу г перемикання. Перший спеціальний часовий інтервал в інтервалі 220 може включати в себе PSC низхідного зв'язку (на 1,25 мГц) в першому символі OFDM. Це також дає можливість призначення ресурсів для використання. Деякі атрибути DwPTS включають оперування на 1,4 мГц, для першого символу PSC Інші символи включають фізичний загальний низхідний канал PDSCH >1,4 мГц, причому перший символ - 1,25 мГц PSC, інша смуга частот -канали PDSCH, D-BCH, використовувані для вирішення інших питань синхронізації. Інші аспекти включають використання ресурсних блоків (RB) в полі DwPTS. Це включає окремий фізичний канал PDCCH керування пакетними даними, що потенційно має максимальний проміжок в 1, який може зменшувати потребу в фізичному, 4 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 каналі PHICH покажчика гібридного запиту повторної передачі або фізичному каналі PCFICH покажчика керування форматом. Ресурсні блоки SF0 можуть продовжуватися до DwPTS. Відносно UpPTS інтервали випадкового доступу фізичного рівня можуть надаватися короткими інтервалами: наприклад, "початковим" в 25 мс (768 квантів) перед UpPTS. Звичайний/розширений інтервал може включати в себе: початковий, синхронізований з початком підкадру UL, причому може використовуватися більше послідовностей преамбули аж до 16 допустимих, наприклад. Якщо бажано, цей інтервал може використовувати інші ресурси для каналів PUSCH/PUCCH. Необов'язкова можливість включає призначення користувачам відправлення тільки PUQCH, таким чином забезпечуючи крашу стійкість до змін в RACH (канал випадкового доступу). У іншому аспекті UpPTS може виключатися в тих випадках, коли RACH в підкадрі забезпечується після UpPTS, і може використовуватися зондовий опорний сигнал (SRS), як в протоколі FDD. UpPTS також може застосовуватися для SRS і використовувати підкадри після UpPTS для RACH. Це може включати мультиплексування з часовим розділенням (МчР, TDM), мультиплексування IFDM і LFDM з частотним розділенням, наприклад. У іншому аспекті конфігурації UL/DL можуть обмежуватися (або розширятися) для випробування, затримки, зворотного зв'язку, процесів HARQ, питань асиметрії, керування UL, частоти переходів (перемикання), стрибкоподібної перебудови частоти і службових сигналів UL. Відносно HARQ для відповідності часовим діаграмам може розглядатися ряд .процесів (обробки), включаючи затримку повторної передачі, вимоги до буферизації в приймачі, складність передавача/приймача. Це включає забезпечення керованої складності виконання, можливості (потужності) обробки, мультиплексування повідомлення підтвердження прийому (ACK) на UL, включаючи асиметрію. Часова діаграма може включати часи обробки в 3 мс для користувацького обладнання (КО, UE) і вузла eNB, прийнятні розміри комірки і аналіз DTX/DRX (передавач/приймач, режим переривистої передачі/безперервного прийому), причому синхронний режим може зменшити службові сигнали. Керування потужністю UL може включати в себе керування перешкодами, зондовий опорний сигнал при підтриманні SRS в eNB необов'язково. Структура PUCCH включає в себе модуляцію для ортогонального покриття модуляції, ортогональне покриття для демодуляції опорного сигналу (RS) і відображення на фізичні ресурси. Що стосується фіг. 3, ілюструється приклад докладного представлення інтервалу 300 передачі який використовує захисні інтервали для зменшення перекриття частот між висхідною і низхідною передачами. Як показано, нульовий підкадр 310 передує інтервалу 320 DwPTS, захисному інтервалу 330, інтервалу 340 UpPTS, за яким іде другий підкадр 350. Інтервал DwPTS включає керуючу частину 360 і інформаційну частину 370 (дані), і йому також передує і за ним іде сигнал (PSS) 380 Первинної синхронізації і сигнал (SSS) 390 вторинної синхронізації. Деякі зразкові параметри включають тривалість DwPTS: наприклад, звичайний циклічний префікс (CP): 3-14 символів OFDM, підкадр 1: максимальний 12, розширений CP: 3-12 символів OFDM, і підкадр 1: максимальний 10. PSS передається в 3-му символі OFDM підкадрів 1 і 6. Інтервал PDCCH: наприклад, 1 або 2 символи OFDM. Дані, що передаються після області керування, можуть бути подібними підкадрам DL. PRB-дані звичайно виключають PSS. Специфічні для стільникової комірки комбінації RS є подібними іншим підкадрам DL. Захисний інтервал 330 може бути сконфігурований для підтримання конфігурацій, щоб підтримувати, наприклад, радіус 100 км для стільникової комірки, причому звичайний CP: 1-10 символів OFDM, і розширений CP: 1-8 символів OFDM. Захисний інтервал може включати 1-2 символи OFDM, наприклад. UpPTS 340 звичайно має тривалість 1 або 2 символи OFDM, при 1 символі тільки для SRS і двох символах для SRS в 1 або обох символах з наявністю короткого RACK (зворотний зв'язок по ACK). Що стосується фіг. 4, ілюструється приклад інтервалу 400. входження в синхронізм, який використовує захисні інтервали для зменшення перекриття частот між висхідною і низхідною передачами. Як показано, типовий інтервал 410 може становити приблизно 10 мілісекунд і включати 10 підкадрів (0-9). Підкадри можуть розділятися на часові інтервали трафіку і спеціальні часові інтервали, які забезпечують захисні інтервали, описані вище. Захисні інтервали показані в позиції 420 всередині підкадру 1 і в позиції 430 всередині підкадру 6. Часові інтервали трафіку можуть включати в себе звичайні циклічні префікси, показані в позиціях 440 і 442, і/або розширені префікси, показані в позиціях 450 і 452. Префікси можуть включати в себе, наприклад, PDCCH (представлений у вигляді C на схемі), PSS (представлений у вигляді P на схемі), SS1 (представлений у вигляді S1 на схемі), SS2 (представлений у вигляді S2 на схемі) і PBCH (представлений у вигляді В на схемі). Ресурсні блоки також можуть забезпечуватися. 5 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 Тепер, з посиланням на фіг. 5, ілюструється методика 500 бездротового зв'язку. Хоч, з метою простоти пояснення, методика (і інші описані в документі методики) показана і описана у вигляді послідовності дій, повинно бути зрозуміло і оцінено, що методики не обмежуються послідовністю дій, оскільки відповідно до одного або декількох варіантів здійснення деякі дії можуть відбуватися в різній послідовності і/або одночасно з іншими діями з таких, показаних і описаних в документі. Наприклад, фахівці в даній галузі техніки зрозуміють і оцінять, що методика альтернативно може бути представлена у вигляді послідовності взаємопов'язаних станів або подій, такої як діаграма станів. Крім того, не всі проілюстровані дії можуть використовуватися для здійснення методики відповідно до заявленого об'єкта винаходу. Переходячи до етапу 510, на ньому визначається інтервал передачі, який може становити приблизно п'ять мілісекунд, як описано попередньо. Звичайно два інтервали передачі містять інтервал входження в синхронізм приблизно в десять мілісекунд. На етапі 520 захисні інтервали зв'язуються з інтервалами передачі. Як відмічено попередньо, вони можуть включати в себе DwPTS і UpPTS з вставленим між ними захисним інтервалом (GP). Як відмічено вище, захисні інтервали можуть конфігуруватися з можливістю повторення приблизно з періодичністю в п'ять або десять мілісекунд. Наприклад, інтервали (DwPTS, GP, UpPTS) можуть бути конфігуровані у вигляді двох спеціальних часових інтервалів, які пов'язані з вісьмома часовими інтервалами трафіку всередині інтервалу приблизно в десять мілісекунд. Це включає конфігурування відношення (d:u) низхідних (d) до висхідних (u), яке, наприклад, включає значення 4:4, 5:3, 6:2 або 3:5. У іншому аспекті захисні інтервали можуть мати конфігурацію у вигляді одного спеціального часового інтервалу, який зв'язується з дев'ятьма часовими інтервалами трафіку в інтервалі приблизно в десять мілісекунд, наприклад. У цьому прикладі відношення (d:u) низхідних (d) до висхідних (u) може включати значення 5:4, 6:3, 7:2 або 4:5, наприклад. На етапі 530 захисні інтервали конфігурують, щоб пристосувати до конкретного наявного додатка. Наприклад, якщо бере участь менша кількість пристроїв, то може задаватися конфігурація більш коротких захисних інтервалів. Такі інтервали можуть конфігуруватися вручну на базовій станції або UE, і/або конфігурація може задаватися автоматично згідно з виявленим додатком або ситуацією. На етапі 540 використовують захисні інтервали, щоб зменшити перекриття частот протягом інтервалів перемикання між каналами низхідного і висхідного зв'язку відповідних компонентів бездротового зв'язку (наприклад, базової станції і UE). Описані в документі способи можуть бути здійснені різними засобами. Наприклад, ці способи можуть бути здійснені у вигляді апаратних засобів, програмного забезпечення або їх комбінації. При апаратному виконанні блоки обробки можуть бути здійснені в рамках однієї або декількох проблемно-орієнтованих інтегральних мікросхем (ASIC), цифровихдіроцесорів сигналів (ЦПС, DSP), пристроїв цифрової обробки сигналів (ПЦОС, DSPD), програмованих логічних пристроїв (ПЛП, PLD), програмованих вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних модулів, призначених для виконання описаних в документі функцій, або комбінації таких. При програмному виконанні це може здійснюватися за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують описані в документі функції. Програмні коди можуть зберігатися в запам'ятовуючому пристрої і виконуватися за допомогою процесорів. Тепер, з посиланням на фіг. 6 і 7, представлена система, яка стосується обробки сигналів бездротового зв'язку. Системи представлені у вигляді послідовності взаємопов'язаних функціональних блоків, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням, апаратними засобами, мікропрограмним забезпеченням або будьякою придатною їх комбінацією. Що стосується фіг. 6, представлена система 600 бездротового зв'язку. Система 600 включає в себе логічний модуль 602 для формування інтервалу передачі, який включає один або декілька спеціальних інтервалів, пристосованих для зменшення перекриття частот між частинами низхідної і висхідної передачі в бездротовому зв'язку. Система 600 також включає в себе логічний модуль 604 для задавання конфігурації спеціальних інтервалів і логічний модуль 606 для задавання конфігурації відношень між частинами низхідної і висхідної передачі в бездротовому зв'язку. Що стосується фіг. 7, представлена система 700 бездротового зв'язку. Система 700 включає в себе логічний модуль 702 для прийому інтервалу передачі, який включає в себе один або декілька спеціальних інтервалів, пристосованих для сприяння перемиканню між частинами низхідної і висхідної передачі в бездротовому зв'язку. Система 700 також включає в себе логічний модуль 704 для задавання конфігурації спеціальних інтервалів і логічний модуль 706 для задавання конфігурації відношень між частинами низхідної і висхідної передачі в бездротовому зв'язку. 6 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 8 ілюструється пристрій 800 зв'язку, який може бути пристроєм бездротового зв'язку, наприклад, таким як бездротовий термінал. Крім того або як альтернатива, пристрій 800 зв'язку може постійно знаходиться в рамках дротової мережі. Пристрій 800 зв'язку може містити запам'ятовуючий пристрій 802, який може зберігати команди, призначені для виконання аналізу сигналів в терміналі бездротового зв'язку. Додатково, пристрій 800 зв'язку може містити процесор 804, який може виконувати команди, що знаходяться в запам'ятовуючому, пристрої 802, і/або команди, прийняті від іншого мережного пристрою, при ,цьому команди можуть стосуватися конфігурування або дії пристрою зв'язку 800 або пов'язаного пристрою зв'язку. Що стосується фіг. 9, ілюструється система 900 бездротового зв'язку з множинним доступом. Система 900 бездротового зв'язку з множинним доступом включає в себе множину стільникових комірок, включаючи стільникові комірки 902, 904 і 906. У аспекті системи 900 стільникові комірки 902, 904 і 906 можуть включати в себе Вузол В, що включає в себе множину секторів. Множина секторів може бути утворена групами антен, причому кожна антена відповідає за зв'язок з одиницями UE, що знаходяться в частині стільникової комірки. Наприклад, в стільниковій комірці 902 антенні групи 912, 914, і 916 можуть відповідати, кожна, іншому сектору. У стільниковій комірці 904 антенні групи 918, 920 і 922, кожна, відповідають ,іншому сектору. У стільниковій комірці 906 антенні групи 924, 926 і 928 відповідають, кожна, іншому сектору. Стільникові комірки 902, 904 і 906 можуть включати в себе декілька пристроїв бездротового зв'язку, наприклад, користувацьке обладнання або одиниці UE, які можуть знаходитися в стані зв'язку з одним або декількома секторами кожної стільникової комірки 902, 904 або 906. Наприклад, UE 930 і 932 можуть знаходитися в стані зв'язку з Вузлом В 942, UE 934 і 936 можуть знаходитися в стані зв'язку з Вузлом В 944 і UE 938 і 940 можуть знаходитися в стані зв'язку з Вузлом В 946. Тепер, з посиланням на фіг. 10, ілюструється система бездротового зв'язку з множинним доступом згідно з одним аспектом. Точка 1000 доступу (АР) включає в себе ряд антенних груп, одна група включає в себе антени 1004 і 1006, інша група включає в себе антени 1008 і 1010 і додаткова група включає в себе антени 1012 і 1014. На фіг. 10 показані тільки дві антени для кожної антенної групи, однак може використовуватися більша або менша кількість антен для кожної групи антен. Термінал 1016 доступу (АТ) знаходиться в стані зв'язку з антенами 1012 і 1014, причому антени 1012 і 1014 передають інформацію на термінал доступу 1016 по прямому каналу 1020 і приймають інформацію від термінала доступу 1016 по зворотному каналу 1018. Термінал 1022 доступу знаходиться в стані зв'язку з антенами 1006 і 1008, причому антени 1006 і 1008 передають т інформацію на термінал 1022 доступу по прямому каналу 1026 і приймають інформацію від термінала 1022 доступу по зворотному каналу 1024. У системі FDD канали 1018, 1020, 1024 і 1026 зв'язку можуть використовувати для зв'язку різну частоту. Наприклад, прямий канал 1020 може використовувати частоту, відмінну від використовуваної зворотним каналом 1018. Кожну групу антен і/або область, в якій вони призначені для здійснення зв'язку, часто іменують сектором точки доступу. Антенні групи призначені, кожна, для здійснення зв'язку з терміналами доступу в секторі, для областей, охоплюваних точкою 1000 доступу. У передачі інформації по прямих каналах 1020 і 1026 передавальні антени точки 1000 доступу використовують формування діаграми спрямованості, щоб поліпшувати відношення сигнал-шум для прямих каналів для різних терміналів 1016 і 1024 доступу. До того ж точка доступу, що використовує формування діаграми спрямованості для здійснення передачі на термінали доступу, розосереджені випадковим чином по її області обслуговування, викликає меншу перешкоду на термінал доступу в сусідніх стільникових комірках, ніж точка доступу, що передає через єдину антену на всі свої термінали доступу. Точка доступу може бути стаціонарною станцією, використовуваною для здійснення зв'язку з терміналами, і може також іменуватися точкою доступу, Вузлом В або деякою іншою термінологією. Термінал доступу також може називатися терміналом доступу, користувацьким обладнанням (UE), бездротовим пристроєм зв'язку, терміналом, терміналом доступу або деякою іншою термінологією. Що стосується фіг. 11, система 1100 ілюструє систему 1110 передавача (відому також як точка доступу) і систему приймача 1150 (відому також як термінал доступу) в МІМО-системі 1100. У системі 1110 передавача дані трафіку для множини потоків даних передаються від джерела 1112 даних на процесор 1114 даних передачі (TX). Кожний потік даних передається через відповідну передавальну антену. ТХ-процесор 1114 даних форматує, кодує і здійснює перемежовування даних трафіку для кожного потоку даних на основі вибраної для цього потоку даних конкретної схеми кодування, щоб забезпечувати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані разом з пілотними даними, використовуючи способи OFDM. Пілотні дані звичайно є відомою комбінацією даних, 7 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 яка обробляється відомим чином і може використовуватися в системі приймача, щоб оцінювати характеристику каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (тобто відображаються символи) на основі конкретної схеми модуляції (наприклад, двійкова фазова маніпуляція (BPSK), квадратурна фазова маніпуляція (QSPK), фазова маніпуляція (M-PSK) порядку M або квадратурна амплітудна маніпуляція (M-QAM) порядку М), вибраної для цього потоку даних, щоб забезпечувати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені згідно з командами, виконуваними процесором 1130. Символи модуляції для всіх потоків даних потім передаються на MIMO-процесор 1120 сторони передавача (TX), який може додатково обробляти символи модуляції (наприклад, для OFDM). МІМО ТХ-процесор 1120 потім передає NT потоків символів модуляції на NТ передавачів (TMTR) 1122a-1122t. У деяких варіантах здійснення МІМО ТХ-процесор 1120 застосовує вагові коефіцієнти формування діаграми спрямованості для символів потоків даних і для антени, від якої передається символ. Кожний передавач 1122 приймає і обробляє відповідний потік символів, щоб забезпечити один або декілька аналогових сигналів, і додатково приводить в робочий стан (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб забезпечити модульований сигнал, придатний для передачі по МІМО-каналу. NТ модульованих сигналів від передавачів 1122a-1122t потім передають від NT антен 1124а-1124t, відповідно. У системі приймача 1150 передані модульовані сигнали приймаються за допомогою NR антен 1152а-1152r, і прийнятий сигнал від кожної антени 1152 передається на відповідний приймач (RCVR) 1154а-1154r. Кожний приймач 1154 приводить в робочий стан (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує приведений в робочий стан сигнал, щоб забезпечити вибірки, і додатково обробляє вибірки, щоб забезпечити відповідний "прийнятий" потік символів. Процесор 1160 даних прийому (RX) потім приймає і обробляє NR прийнятих потоків символів від NR приймачів 1154 на основі способу обробки конкретного приймача, щоб забезпечити NT потоків "виявлених" символів. RX-процесор 1160 даних потім демодулює, виконує зворотне перемежовування і декодує кожний потік виявлених символів, щоб відновити дані трафіку для потоку даних. Обробка за допомогою RX-процесора 1160 прийнятих даних є взаємодоповнюючою до виконуваної за допомогою МІМО ТХ-процесора 1120 і ТХ-процесора 1114 даних в системі 1110 передавача. Процесор 1170 періодично визначає, яку таблицю попереднього кодування використовувати (описано нижче). Процесор 1170 складає повідомлення зворотної лінії зв'язку, що містить частину індексу таблиці і частину оцінного значення. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку потім обробляється ТХ-процесором 1138 даних, який також приймає дані трафіку для множини, потоків даних від джерела 1136 даних, які модульовані за допомогою модулятора 1180, приведені в робочий стан за допомогою передавачів 1154а-1154r і передаються зворотно на систему 1110 передавача. У системі 1110 передавача модульовані сигнали від системи 250 приймача приймаються за допомогою антен 1124, приводяться в робочий стан приймачами 1122, демодулюються демодулятором 1140 і обробляються RX-процесором 1142 даних, щоб витягнути повідомлення зворотної лінії зв'язку, передане системою 1150 приймача. Процесор 1130 потім визначає, яку таблицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування діаграми спрямованості, потім обробляє витягнуте повідомлення. У одному аспекті логічні канали класифікуються на канали керування і канали трафіку. Логічні канали керування містять широкомовний канал керування (ВССН), який є каналом DL для широкомовної передачі системної керуючої інформації; канал керування обслуговування виклику (сповіщення) (РССН), що є каналом DL, який переносить інформацію обслуговування виклику; канал керування багатоадресної передачі (МССН), який є каналом DL "точка-багато точок", використовуваним для передачі інформації планування і керування служби (MBMS) широкомовної і багатоадресної передачі мультимедийних даних для одного або декількох каналів МТСН; загалом, після встановлення з'єднання RRC (керування радіоресурсами, KPP) цей канал використовують тільки UE, які приймають MBMS (примітка: старий MCCH+MSCH); виділений канал керування (DCCH) є двонаправленим каналом "точка-точка", який передає інформацію виділеного керування, і використовується за допомогою одиниць UE з наявністю з'єднання RRC Логічні канали трафіку містять виділений канал трафіку (DTCH), який є двонаправленим каналом "точка-точка", виділеним одному UE, для перенесення користувацької 8 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформації; також, канал трафіку багатоадресної передачі (MTCH) для каналу DL "точка-багато точок" для передачі даних трафіку. Транспортні канали класифікуються на DL і UL. Транспортні канали DL містять широкомовний канал (ВСН), низхідний спільно використовуваний канал даних (DL-SDCH) і канал обслуговування виклику (РСН), причому PCH для підтримання економічного режиму живлення UE (цикл DRX вказується мережею для UE) широкомовно передається по всій стільниковій комірці і відображається на ресурси фізичного рівня PHY, які можуть використовуватися для'інших каналів керування/трафіку. Транспортні канали UL містять канал довільного доступу (RACH), канал запиту (REQCH), висхідний спільно використовуваний канал даних (UL-SDCH) і ряд каналів рівня PHY. Канали рівня PHY містять набір каналів DL і каналів UL. Низхідні канали рівня PHY містять: загальний пілотний канал (СРІСН), канал синхронізації (SCH), загальний канал керування (СССН), спільно використовуваний низхідний канал керування (SDCCH), канал керування багатоадресної передачі (МССН), спільно використовуваний висхідний канал з призначенням (SUACH), канал підтвердження прийому (АСКСН), фізичний низхідний спільно використовуваний канал даних (DL-PSDCH), висхідний канал керування потужністю (UPCCH), канал покажчика обслуговування виклику (РІСН), канал покажчика навантаження (LICH). Висхідні канали рівня PHY містять: фізичний канал довільного доступу (PRACH), канал покажчика якості каналу (CQICH), канал підтвердження прийому (АСКСН), канал покажчика підгрупи антен (ASICH), спільно використовуваний канал запиту (SREQCH), фізичний висхідний спільно використовуваний канал даних (UL-PSDCH), широкосмуговий пілотний канал (ВРІСН). Інші терміни включають: 3G - 3-тє покоління, 3GPP - Проект партнерства систем зв'язку 3-го покоління, ACLR - відношення втрат суміжного каналу, ACPR - відношення потужності суміжного каналу, ACS - вибірність суміжного каналу, ADS - система вдосконаленої структури, AMC адаптивна модуляція і кодування, A-MPR - додаткове зниження максимальної потужності, ARQ автоматичний запит повторної передачі, BCCH - широкомовний канал керування, BTS - система базової приймально-передавальної станції, CDD - рознесення циклічної затримки, CCDF спряжена інтегральна функція розподілу, CDMA - множинний доступ з кодовим розділенням каналів, CFI - покажчик формату керування, Co-MIMO - колективна МІМО (багатоадресна система), CP - циклічний префікс, СРІСН - загальний пілотний канал, CPRI - загальний відкритий радіоінтерфейс, CQI - покажчик якості каналу, CRC - перевірка циклічним надмірним кодом, DCI - покажчик низхідного каналу керування, DFT - дискретне перетворення Фур'є, DFTSOFDM - OFDM з розширеним спектром з дискретним перетворенням Фур'є, DL - низхідна лінія зв'язку (передача базова станція - абонент), DL-SCH - низхідний спільно використовуваний канал, D-PHY - фізичний рівень з підтриманням швидкості передачі 500 Мбіт/с, DSP - цифрова обробка сигналів, DT - набір інструментальних засобів розробки, DVSA - цифровий векторний аналіз сигналів, EDA -автоматизація проектування електронних приладів і пристроїв, E-DCH розширений виділений канал, E-UTRAN - вдосконалена універсальна наземна мережа радіодоступу, eMBMS - вдосконалена служба широкомовної і багатоадресної передачі мультимедійних даних, eNB - вдосконалений Вузол В, EPC - вдосконалені базові засоби мережі мобільного зв'язку, EPRE - енергія на один ресурсний елемент, ETSI - Європейський інститут стандартизації електрозв'язку, E-UTRA - вдосконалена універсальна наземна система радіодоступу, E-UTRAN - вдосконалена універсальна наземна мережа радіодоступу, EVM величина вектора помилки і FDD - дуплексна передача з частотним розділенням. Чергові терміни включають FFT - швидке перетворення Фур'є, FRC -фіксований опорний канал, FS1 - структура кадру типу 1, FS2 - структура кадру типу 2, GSM - Глобальна система мобільного зв'язку, HARQ - гібридний автоматичний запит повторної передачі, HDL - мова опису апаратних засобів, НІ -покажчик HARQ, HSDPA - високошвидкісний пакетний доступ по низхідному каналу, HSPA - високошвидкісний пакетний доступ, HSUPA - високошвидкісний пакетний доступ по висхідному каналу, IFFT - зворотне швидке перетворення Фур'є, ІОТ 9 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 60 випробування на сумісність (пристроїв/систем зв'язку), IP - протокол Internet, LO - гетеродин, LTE - довготривалий розвиток, МАС - рівень керування доступом до середовища передачі, MBMS - служба багатоадресної/широкомовної передачі мультимедійних даних, MBSFN багатоадресна/широкомовна передача по одночастотній мережі, MCH - канал багатоадресної передачі, МІМО - система з множиною входів і множиною виходів, MISO - система з множиною входів і одним виходом, MME - модуль керування мобільністю, МОР - максимальна вихідна потужність, MPR - максимальне зниження потужності, MU-MIMO - багатокористувацька МІМО, NAS - шар без доступу, OBSAI - інтерфейс відкритої архітектури базової станції, OFDM мультиплексування з ортогональним частотним розділенням сигналів, OFDMA - множинний доступ с ортогональним частотним poздiлeнням PAR - відношення пікового значення до середнього, PAPR - відношення пікової і середньої потужностей, PBCH - фізичний широкомовний канал, P-CCPCH - первинний спільний фізичний канал керування, PCFICH фізичний канал покажчика формату керування, PCH - канал обслуговування виклику, PDCCH фізичний канал керування пакетними даними, PDCP - протокол рівня конвергенції пакетних даних, PDSCH - фізичний низхідний спільно використовуваний канал, PHICH - фізичний канал покажчика гібридного автоматичного запиту повторної передачі, PHY - фізичний рівень, PRACH - фізичний канал довільного доступу, PMCH - фізичний канал багатоадресної передачі, PMI покажчик таблиці попереднього кодування, P-SCH - сигнал первинної синхронізації, PUCCH фізичний висхідний канал керування і PUSCH - фізичний висхідний спільно використовуваний канал. Інші терміни включають QAM - квадратурна амплітудна модуляція, QPSK - квадратурна фазова модуляція, RACH - канал довільного доступу, RAT - технологія радіодоступу, RB ресурсний блок, RF - радіочастота, RFDE - середовище проектування РЧ-пристроїв, RLC керування радіолінією, RMC - опорний канал вимірювання, RNC - контролер радіомережі, RRC керування радіоресурсами, RRM - адміністративне керування радіоресурсами, RS - опорний сигнал, RSCP - енергія коду сигналу, що приймається, RSRP - потужність опорного сигналу при прийомі, RSRQ - якість опорного сигналу при прийомі, RSSI - покажчик рівня сигналу, що приймається, SAE - (безперервний) розвиток архітектури системи, SAP - точка доступу до послуг, SC-FDMA - множинний доступ з частотним розділенням з однією несучою, SFBC блокове кодування частотної області, S-GW - обслуговуючий шлюз, SIMO - система з одним входом і множиною виходів, SISO - система з одним входом і одним виходом, SNR -відношення сигнал-шум, SRS - зондовий опорний сигнал, S-SCH - сигнал вторинної синхронізації, SU-MIMO - однокористувацька МІМО, TDD - дуплексна передача з часовим розділенням, TDMA множинний доступ з часовим ррзділенням каналів, TR - технічний звіт, TrCH - транспортний канал, TS -технічний опис, TTA - Асоціація по техніці телекомунікацій, TTI - інтервал часу передачі, UCI - покажчик керування висхідного каналу, UE - користувацьке обладнання, UL висхідна лінія зв'язку (передача абонент - базова станція), UL-SCH - висхідний спільно використовуваний канал, UMB - надширокосмуговий мобільний зв'язок, UMTS - універсальна система мобільного зв'язку, UTRA - універсальна наземна система радіодоступу, UTRAN універсальна наземна мережа радіодоступу, VSA - векторний аналізатор сигналів, W-CDMA широкосмуговий множинний доступ з кодовим розділенням каналів. Зазначається, що різні аспекти описані в документі в зв'язку з терміналом. Термінал може також іменуватися системою, користувацьким пристроєм, модулем абонента, абонентською станцією, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим , терміналом, терміналом доступу, користувацьким терміналом, агентом користувача або користувацьким обладнанням. Користувацьким пристроєм може бути стільниковий телефон, радіотелефон, підтримуючий протокол ініціації сеансу (SIP) телефон, станція бездротового абонентського доступу (WLL), персональний цифровий асистент (ПЦА, PDA), переносний пристрій з можливістю забезпечення бездротового з'єднання, модуль в терміналі, карта, яка може бути підключена до ведучого пристрою або інтегрована в ньому (наприклад, карта по стандарту PCMCIA (Міжнародна асоціація виробників карт пам'яті для персональних комп'ютерів)), або інший пристрій обробки, сполучений з бездротовим модемом. Крім того, аспекти заявленого об'єкта винаходу можуть бути здійснені у вигляді способу, пристрою або виробу з використанням звичайних способів програмування і/або техніки для створення програмного забезпечення, мікропрограмного забезпечення, апаратних засобів або будь-якої їх комбінації, щоб керувати комп'ютером або обчислювальними компонентами для здійснення різних аспектів заявленого об'єкта винаходу. Мається на увазі, що термін "виріб", як використовується в документі, охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої (служби зв'язку) або носія. Наприклад, машиночитані носії можуть включати в себе, без обмежень вказаними, магнітні запам'ятовуючі пристрої 10 UA 97724 C2 5 10 15 (наприклад, накопичувачі на жорсткому диску, гнучкому диску, магнітних смужках і т. д.), накопичувачі на оптичному диску (наприклад, компакт-диску (КД, CD), цифровому багатофункціональному диску (ЦБД, DVD) і т. д.), мікропроцесорні картки і пристрої флешпам'яті (наприклад, плату пам'яті, карту пам'яті, флеш-накопичувач і т. д.). Крім того, повинно бути оцінено, що може використовуватися несуча, щоб нести машиночитані дані в електронній формі, такі як використовувані в передачі і прийомі голосової пошти, або при доступі до мережі, такої як стільникова мережа. Звичайно,, фахівці в даній галузі техніки визнають, що відносно цієї конфігурації можуть виконуватися багато які модифікації без виходу за рамки обсягу і суті винаходу, описаного в документі. Вищеописане включає приклади одного або декількох варіантів здійснення. Звичайно, неможливо описати кожну можливу комбінацію компонентів або методик з метою опису вищезазначених варіантів здійснення, але середній фахівець в даній галузі техніки може визнати, що можливі багато які додаткові комбінації і зміни різних варіантів здійснення. Відповідно, мається на увазі, що описані варіанти здійснення охоплюють всі такі зміни, модифікації і різновиди, які входять в рамки суті і обсягу прикладеної формули. Крім того, якщо термін "включає в себе" використовується або в докладному описі, або в пунктах формули винаходу, цей термін розуміється включним в деякому розумінні, схожому з терміном "який містить", якщо "який містить" інтерпретується при використанні як перехідне слово в пункті формули винаходу. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Спосіб забезпечення протоколу бездротового зв'язку, який включає етапи, на яких: здійснюють зв'язок з інтервалом передачі, який сприяє перемиканню між низхідною частиною і висхідною частиною каналу бездротового зв'язку; і використовують один або декілька захисних інтервалів протягом інтервалу передачі для зменшення перекриття частот передачі між низхідною і висхідною частинами каналу бездротового зв'язку. 2. Спосіб за п. 1, в якому захисні інтервали включають в себе часові резервування, що є конфігурованими. 3. Спосіб за п. 1, в якому захисні інтервали включають в себе щонайменше одну структуру (DwPTS) низхідної передачі пілот-сигналу. 4. Спосіб за п. 3, в якому захисні інтервали включають в себе щонайменше одну структуру (UpPTS) висхідної передачі пілот-сигналу. 5. Спосіб за п. 4, в якому захисні інтервали конфігурують на повний інтервал приблизно в одну мілісекунду. 6. Спосіб за п. 4, в якому захисні інтервали конфігурують з можливістю повторення з періодичністю приблизно в п'ять або десять мілісекунд. 7. Спосіб за п. 4, в якому захисні інтервали конфігурують у вигляді двох спеціальних часових інтервалів, пов'язаних з вісьмома часовими інтервалами трафіку протягом інтервалу приблизно в десять мілісекунд. 8. Спосіб за п. 7, який додатково включає відношення (d:u) низхідних (d) до висхідних (u), яке включає в себе значення 4:4, 5:3, 6:2 або 3:5. 9. Спосіб за п. 4, в якому захисні інтервали конфігурують у вигляді одного спеціального часового інтервалу, пов'язаного з дев'ятьма часовими інтервалами трафіку протягом інтервалу приблизно в десять мілісекунд. 10. Спосіб за п. 9, який додатково включає відношення (d:u) низхідних (d) до висхідних (u), яке включає в себе значення 5:4, 6:3, 7:2 або 4:5. 11. Спосіб за п. 1, в якому інтервал передачі становить приблизно п'ять мілісекунд. 12. Спосіб за п. 11, в якому інтервал передачі включає в себе щонайменше п'ять підкадрів. 13. Спосіб за п. 11, в якому інтервал передачі включає щонайменше вісім часових інтервалів трафіку. 14. Спосіб за п. 11, який додатково включає етап, на якому формують щонайменше один канал з фізичного каналу керування пакетними даними (PDCCH) або фізичного широкомовного каналу (РВСН) для частини з восьми часових інтервалів трафіку. 15. Спосіб за п. 11, який додатково включає етап, на якому формують щонайменше один сигнал з сигналу (PSS) первинної синхронізації або сигналу (SSS) вторинної синхронізації для частини з восьми часових інтервалів трафіку. 16. Спосіб за п. 11, який додатково включає етап, на якому формують один або декілька блоків ресурсів для частини з восьми часових інтервалів трафіку. 11 UA 97724 C2 5 10 15 20 25 30 35 40 45 50 55 17. Пристрій зв'язку, який містить: запам'ятовуючий пристрій, що зберігає команди, призначені для резервування одного або декількох часових інтервалів по протоколу кадру бездротового зв'язку, захисні інтервали, які використовуються для зменшення перекриття частот між каналами низхідної і висхідної ліній зв'язку, причому часові інтервали включають в себе щонайменше низхідну частину, висхідну частину і захисну частину; і процесор, який виконує команди. 18. Пристрій за п. 17, який додатково містить команди, призначені для конфігурування інтервалів часу. 19. Пристрій за п. 17, який додатково містить команди, призначені для обробки часових інтервалів трафіку і спеціальних часових інтервалів, які задають інтервали часу. 20. Пристрій за п. 19, який додатково містить команди, призначені для задавання конфігурації відношення між часовими інтервалами трафіку і спеціальними часовими інтервалами. 21. Пристрій зв'язку, який містить: засіб для формування інтервалу передачі, який включає в себе один або декілька спеціальних інтервалів, призначених для зменшення перекриття частот між частинами низхідної і висхідної передачі в бездротовому зв'язку; засіб для задавання конфігурації спеціальних інтервалів; і засіб для задавання конфігурації відношення між частинами низхідної і висхідної передач в бездротовому зв'язку. 22. Машиночитаний носій інформації, який містить коди, збережені на ньому, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб бездротового зв'язку, причому коди включають в себе: код для резервування буферного інтервалу низхідної передачі в інтервалі передачі; код для призначення захисного інтервалу для інтервалу низхідної передачі в інтервалі передачі; і код для резервування буферного інтервалу висхідної передачі на доповнення до захисного інтервалу, причому буферний інтервал низхідної передачі, захисний інтервал і буферний інтервал висхідної передачі використовуються для сприяння перемиканню між інтервалами низхідної і висхідної передач бездротового зв'язку. 23. Процесор, який виконує нижченаведені команди: задавання конфігурації щонайменше одного спеціального інтервалу, який використовується для керування інтервалом часу між низхідною і висхідною частинами бездротової широкомовної передачі; передачі множини інтервалів трафіку разом зі спеціальними інтервалами; і використання спеціальних інтервалів і інтервалів трафіку для керування перемиканням між низхідною частиною і висхідною частиною бездротової широкомовної передачі. 24. Спосіб забезпечення протоколу бездротового зв'язку, який включає етапи, на яких: приймають інтервал передачі, який сприяє перемиканню між частиною низхідної передачі і частиною висхідної передачі по протоколу бездротового зв'язку; і обробляють один або декілька захисних інтервалів протягом інтервалу передачі, щоб зменшувати перекриття частот між частинами низхідної і висхідної передач по протоколу бездротового зв'язку. 25. Спосіб за п. 24, в якому захисні інтервали включають в себе часові частини, які є конфігурованими. 26. Спосіб за п. 25, в якому захисні інтервали включають в себе щонайменше одну структуру (DwPTS) низхідної передачі пілот-сигналу і щонайменше одну структуру (UpPTS) висхідної передачі пілот-сигналу. 27. Спосіб за п. 26, в якому захисні інтервали конфігурують у вигляді двох спеціальних часових інтервалів, пов'язаних з вісьмома часовими інтервалами трафіку протягом інтервалу приблизно в 10 мілісекунд. 28. Спосіб за п. 27, який додатково включає відношення (d:u) низхідних (d) до висхідних (u), яке включає в себе значення 4:4, 5:3, 6:2 або 3:5. 29. Спосіб за п. 26, в якому захисні інтервали конфігурують у вигляді одного спеціального часового інтервалу, пов'язаного з дев'ятьма часовими інтервалами трафіку протягом інтервалу приблизно в десять мілісекунд. 30. Спосіб за п. 29, який додатково включає відношення (d:u) низхідних (d) до висхідних (u), яке включає значення 5:4, 6:3, 7:2 або 4:5. 31. Пристрій зв'язку, який містить: 12 UA 97724 C2 5 10 15 20 25 запам'ятовуючий пристрій, який зберігає команди, призначені для прийому одного або декількох інтервалів часу по протоколу кадру бездротового зв'язку, захисні інтервали, використовувані для сприяння перемиканню між каналами низхідної і висхідної ліній зв'язку, причому інтервали часу включають в себе щонайменше низхідну частину, висхідну частину і захисну частину; і процесор, який виконує команди. 32. Пристрій зв'язку, який містить: засіб для прийому інтервалу передачі, який включає в себе один або декілька спеціальних інтервалів, призначених для сприяння перемиканню між частинами низхідної і висхідної передач для бездротового зв'язку; засіб для задавання конфігурації спеціальних інтервалів; і засіб для задавання конфігурації відношення між частинами низхідної і висхідної передач для бездротового зв'язку. 33. Машиночитаний носій, який містить коди, збережені на ньому, які, при виконанні комп'ютером, призначають комп'ютеру виконувати спосіб бездротового зв'язку, причому коди включають в себе: код для прийому буферного інтервалу низхідної передачі в інтервалі передачі; код для обробки захисного інтервалу відповідно до інтервалу низхідної передачі в інтервалі передачі; і код для обробки буферного інтервалу висхідної передачі на доповнення до захисного інтервалу, причому буферний інтервал низхідної передачі, захисний інтервал і буферний інтервал висхідної передачі використовуються для сприяння перемиканню між інтервалами низхідної і висхідної передач бездротового зв'язку. 34. Процесор, який виконує нижченаведені команди: задавання конфігурації щонайменше одного спеціального інтервалу, який використовується для керування інтервалом часу між низхідною і висхідною частинами бездротової широкомовної передачі; прийому множини інтервалів трафіку разом зі спеціальними інтервалами; і обробки спеціальних інтервалів і інтервалів трафіку для керування перемиканням між низхідною частиною і висхідною частиною бездротової широкомовної передачі. 13 UA 97724 C2 14 UA 97724 C2 15 UA 97724 C2 16 UA 97724 C2 17 UA 97724 C2 18 UA 97724 C2 19 UA 97724 C2 20 UA 97724 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
