Масштабування ресурсів в системах бездротового зв’язку
Формула / Реферат
1. Спосіб пропорційного розподілу ресурсів в системі бездротового зв'язку, який включає:
визначення відносного навантаження відповідних точок доступу в системі зв'язку; і
масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, для зв'язку як функції визначеного відносного навантаження відповідних точок доступу.
2. Спосіб за п. 1, в якому ресурси містять один або декілька наборів ортогональних розмірностей щонайменше в одному з параметрів часу, частоти, коду або простору.
3. Спосіб за п. 1, в якому ресурси містять потужність передачі, що використовується щонайменше однією з відповідних точок доступу.
4. Спосіб за п. 1, в якому масштабування включає:
обчислення пропорційного розподілу ресурсів щонайменше для однієї з відповідних точок доступу, яке оптимізує пропускну здатність системи; і
масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, для зв'язку, згідно з обчисленим пропорційним розподілом.
5. Спосіб за п. 1, в якому визначення містить інформацію встановлення зв'язку для відносного навантаження відповідних точок доступу через одне або декілька зворотних повідомлень; і
масштабування додатково включає:
ідентифікацію пропорційного розподілу ресурсів, що передається в одному або декількох подальших зворотних повідомленнях; і
масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, згідно з ідентифікованим пропорційним розподілом.
6. Спосіб за п. 4, в якому:
визначення містить інформацію ідентифікації, що стосується відносного навантаження відповідних точок доступу в локальній області через одне або декілька бездротових повідомлень; і
обчислення пропорційного розподілу ресурсів включає оптимальний пропорційний розподіл ресурсів, основуючись на ідентифікованій інформації.
7. Спосіб за п. 6, в якому визначення додатково включає прийом одного або декількох бездротових повідомлень з одного або декількох терміналів доступу.
8. Спосіб за п. 7, в якому одне або декілька бездротових повідомлень містять індикацію відповідних величин взаємних перешкод, що спостерігаються одним або декількома терміналами доступу на відповідних піднаборах ресурсів системи зв'язку.
9. Спосіб за п. 1, в якому масштабування включає:
ідентифікацію ресурсів, що використовуються відповідними точками доступу в локальній області для зв'язку; і
вибір ресурсів для зв'язку, які не перекривають ідентифіковані ресурси.
10. Спосіб за п. 1, в якому навантаження точки доступу визначається, основуючись на одному або декількох параметрах з деякого числа користувачів, що обслуговуються точкою доступу, пропускної здатності точки доступу, якості обслуговування (QoS), асоційованого з точкою доступу, або резервування швидкості передачі агрегованих даних точки доступу.
11. Спосіб за п. 1, в якому масштабування включає вибір частини повних системних ресурсів, що відповідають точці доступу, пропорційно навантаженню точки доступу по відношенню до номінального системного навантаження.

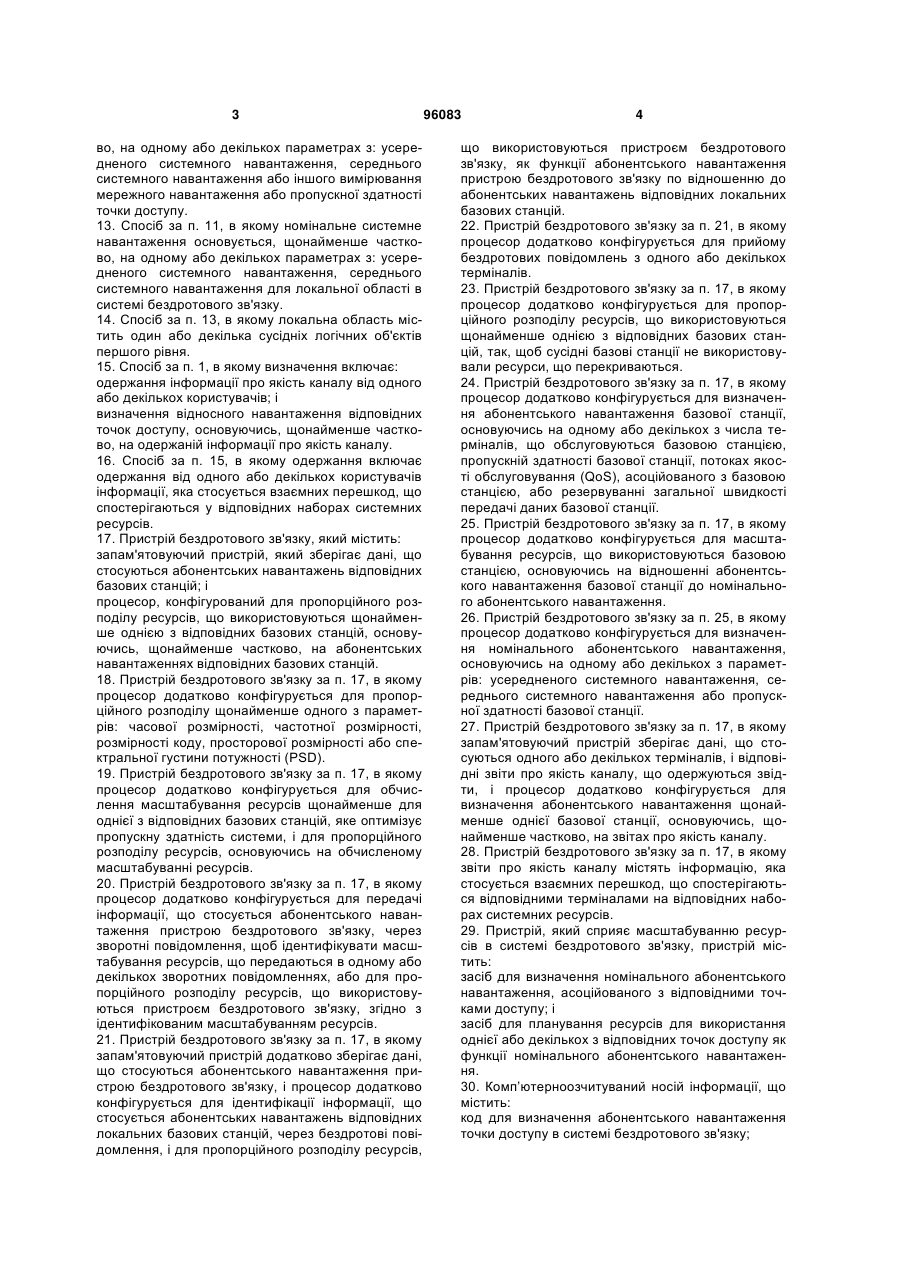

12. Спосіб за п. 11, в якому номінальне системне навантаження основується, щонайменше частково, на одному або декількох параметрах з: усередненого системного навантаження, середнього системного навантаження або іншого вимірювання мережного навантаження або пропускної здатності точки доступу.
13. Спосіб за п. 11, в якому номінальне системне навантаження основується, щонайменше частково, на одному або декількох параметрах з: усередненого системного навантаження, середнього системного навантаження для локальної області в системі бездротового зв'язку.
14. Спосіб за п. 13, в якому локальна область містить один або декілька сусідніх логічних об'єктів першого рівня.
15. Спосіб за п. 1, в якому визначення включає:
одержання інформації про якість каналу від одного або декількох користувачів; і
визначення відносного навантаження відповідних точок доступу, основуючись, щонайменше частково, на одержаній інформації про якість каналу.
16. Спосіб за п. 15, в якому одержання включає одержання від одного або декількох користувачів інформації, яка стосується взаємних перешкод, що спостерігаються у відповідних наборах системних ресурсів.
17. Пристрій бездротового зв'язку, який містить:
запам'ятовуючий пристрій, який зберігає дані, що стосуються абонентських навантажень відповідних базових станцій; і
процесор, конфігурований для пропорційного розподілу ресурсів, що використовуються щонайменше однією з відповідних базових станцій, основуючись, щонайменше частково, на абонентських навантаженнях відповідних базових станцій.
18. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для пропорційного розподілу щонайменше одного з параметрів: часової розмірності, частотної розмірності, розмірності коду, просторової розмірності або спектральної густини потужності (PSD).
19. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для обчислення масштабування ресурсів щонайменше для однієї з відповідних базових станцій, яке оптимізує пропускну здатність системи, і для пропорційного розподілу ресурсів, основуючись на обчисленому масштабуванні ресурсів.
20. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для передачі інформації, що стосується абонентського навантаження пристрою бездротового зв'язку, через зворотні повідомлення, щоб ідентифікувати масштабування ресурсів, що передаються в одному або декількох зворотних повідомленнях, або для пропорційного розподілу ресурсів, що використовуються пристроєм бездротового зв'язку, згідно з ідентифікованим масштабуванням ресурсів.
21. Пристрій бездротового зв'язку за п. 17, в якому запам'ятовуючий пристрій додатково зберігає дані, що стосуються абонентського навантаження пристрою бездротового зв'язку, і процесор додатково конфігурується для ідентифікації інформації, що стосується абонентських навантажень відповідних локальних базових станцій, через бездротові повідомлення, і для пропорційного розподілу ресурсів, що використовуються пристроєм бездротового зв'язку, як функції абонентського навантаження пристрою бездротового зв'язку по відношенню до абонентських навантажень відповідних локальних базових станцій.
22. Пристрій бездротового зв'язку за п. 21, в якому процесор додатково конфігурується для прийому бездротових повідомлень з одного або декількох терміналів.
23. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для пропорційного розподілу ресурсів, що використовуються щонайменше однією з відповідних базових станцій, так, щоб сусідні базові станції не використовували ресурси, що перекриваються.
24. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для визначення абонентського навантаження базової станції, основуючись на одному або декількох з числа терміналів, що обслуговуються базовою станцією, пропускній здатності базової станції, потоках якості обслуговування (QoS), асоційованого з базовою станцією, або резервуванні загальної швидкості передачі даних базової станції.
25. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для масштабування ресурсів, що використовуються базовою станцією, основуючись на відношенні абонентського навантаження базової станції до номінального абонентського навантаження.
26. Пристрій бездротового зв'язку за п. 25, в якому процесор додатково конфігурується для визначення номінального абонентського навантаження, основуючись на одному або декількох з параметрів: усередненого системного навантаження, середнього системного навантаження або пропускної здатності базової станції.
27. Пристрій бездротового зв'язку за п. 17, в якому запам'ятовуючий пристрій зберігає дані, що стосуються одного або декількох терміналів, і відповідні звіти про якість каналу, що одержуються звідти, і процесор додатково конфігурується для визначення абонентського навантаження щонайменше однієї базової станції, основуючись, щонайменше частково, на звітах про якість каналу.
28. Пристрій бездротового зв'язку за п. 17, в якому звіти про якість каналу містять інформацію, яка стосується взаємних перешкод, що спостерігаються відповідними терміналами на відповідних наборах системних ресурсів.
29. Пристрій, який сприяє масштабуванню ресурсів в системі бездротового зв'язку, пристрій містить:
засіб для визначення номінального абонентського навантаження, асоційованого з відповідними точками доступу; і
засіб для планування ресурсів для використання однієї або декількох з відповідних точок доступу як функції номінального абонентського навантаження.
30. Комп’ютерноозчитуваний носій інформації, що містить:
код для визначення абонентського навантаження точки доступу в системі бездротового зв'язку;
код для визначення номінального абонентського навантаження, асоційованого з системою бездротового зв'язку; і
код для масштабування ресурсів, що використовуються точкою доступу, як функції абонентського навантаження точки доступу по відношенню до номінального абонентського навантаження.

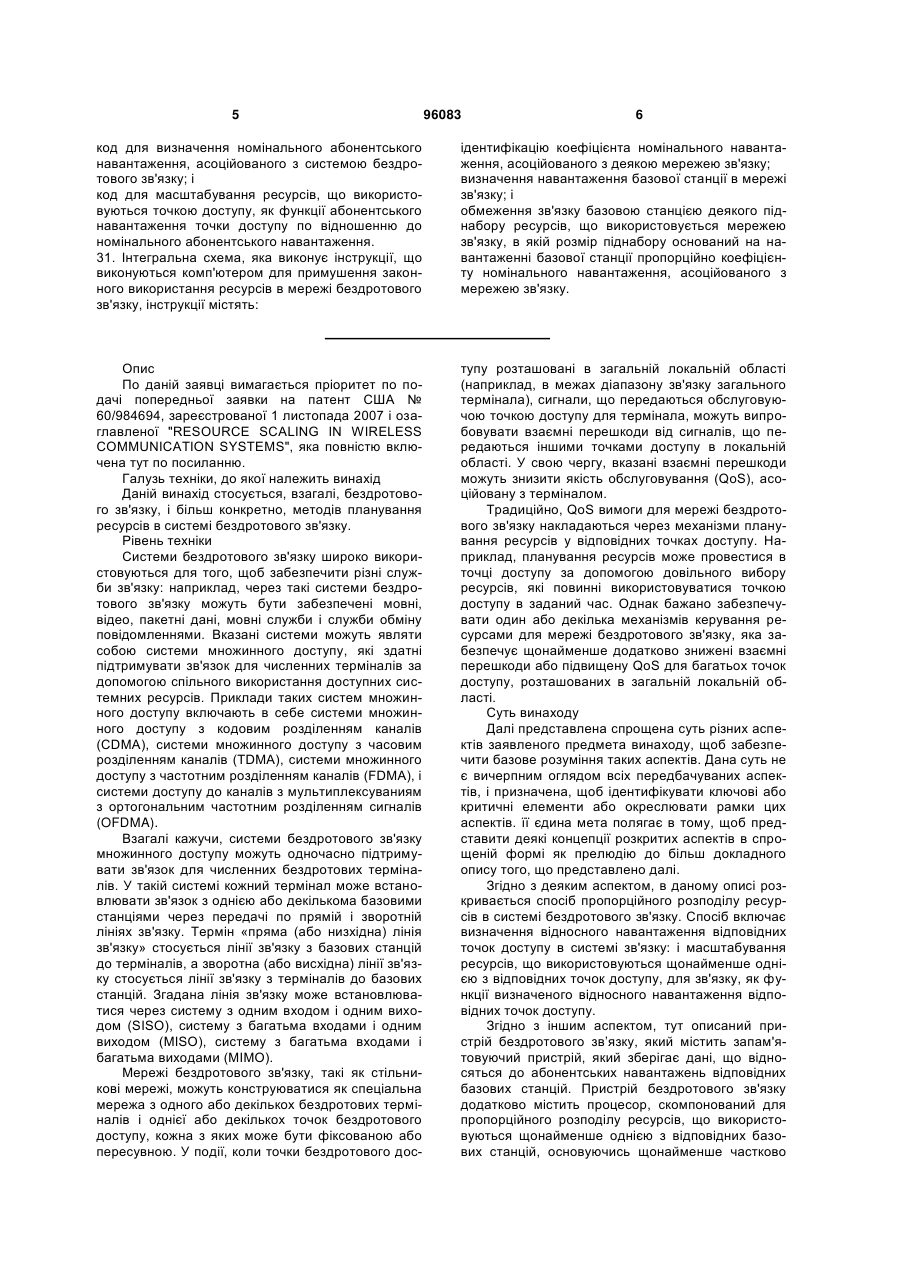

31. Інтегральна схема, яка виконує інструкції, що виконуються комп'ютером для примушення законного використання ресурсів в мережі бездротового зв'язку, інструкції містять:
ідентифікацію коефіцієнта номінального навантаження, асоційованого з деякою мережею зв'язку;
визначення навантаження базової станції в мережі зв'язку; і
обмеження зв'язку базовою станцією деякого піднабору ресурсів, що використовується мережею зв'язку, в якій розмір піднабору оснований на навантаженні базової станції пропорційно коефіцієнту номінального навантаження, асоційованого з мережею зв'язку.
Текст
1. Спосіб пропорційного розподілу ресурсів в системі бездротового зв'язку, який включає: визначення відносного навантаження відповідних точок доступу в системі зв'язку; і масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, для зв'язку як функції визначеного відносного навантаження відповідних точок доступу. 2. Спосіб за п. 1, в якому ресурси містять один або декілька наборів ортогональних розмірностей щонайменше в одному з параметрів часу, частоти, коду або простору. 3. Спосіб за п. 1, в якому ресурси містять потужність передачі, що використовується щонайменше однією з відповідних точок доступу. 4. Спосіб за п. 1, в якому масштабування включає: обчислення пропорційного розподілу ресурсів щонайменше для однієї з відповідних точок доступу, яке оптимізує пропускну здатність системи; і масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, для зв'язку, згідно з обчисленим пропорційним розподілом. 5. Спосіб за п. 1, в якому визначення містить інформацію встановлення зв'язку для відносного навантаження відповідних точок доступу через одне або декілька зворотних повідомлень; і масштабування додатково включає: 2 (19) 1 3 во, на одному або декількох параметрах з: усередненого системного навантаження, середнього системного навантаження або іншого вимірювання мережного навантаження або пропускної здатності точки доступу. 13. Спосіб за п. 11, в якому номінальне системне навантаження основується, щонайменше частково, на одному або декількох параметрах з: усередненого системного навантаження, середнього системного навантаження для локальної області в системі бездротового зв'язку. 14. Спосіб за п. 13, в якому локальна область містить один або декілька сусідніх логічних об'єктів першого рівня. 15. Спосіб за п. 1, в якому визначення включає: одержання інформації про якість каналу від одного або декількох користувачів; і визначення відносного навантаження відповідних точок доступу, основуючись, щонайменше частково, на одержаній інформації про якість каналу. 16. Спосіб за п. 15, в якому одержання включає одержання від одного або декількох користувачів інформації, яка стосується взаємних перешкод, що спостерігаються у відповідних наборах системних ресурсів. 17. Пристрій бездротового зв'язку, який містить: запам'ятовуючий пристрій, який зберігає дані, що стосуються абонентських навантажень відповідних базових станцій; і процесор, конфігурований для пропорційного розподілу ресурсів, що використовуються щонайменше однією з відповідних базових станцій, основуючись, щонайменше частково, на абонентських навантаженнях відповідних базових станцій. 18. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для пропорційного розподілу щонайменше одного з параметрів: часової розмірності, частотної розмірності, розмірності коду, просторової розмірності або спектральної густини потужності (PSD). 19. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для обчислення масштабування ресурсів щонайменше для однієї з відповідних базових станцій, яке оптимізує пропускну здатність системи, і для пропорційного розподілу ресурсів, основуючись на обчисленому масштабуванні ресурсів. 20. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для передачі інформації, що стосується абонентського навантаження пристрою бездротового зв'язку, через зворотні повідомлення, щоб ідентифікувати масштабування ресурсів, що передаються в одному або декількох зворотних повідомленнях, або для пропорційного розподілу ресурсів, що використовуються пристроєм бездротового зв'язку, згідно з ідентифікованим масштабуванням ресурсів. 21. Пристрій бездротового зв'язку за п. 17, в якому запам'ятовуючий пристрій додатково зберігає дані, що стосуються абонентського навантаження пристрою бездротового зв'язку, і процесор додатково конфігурується для ідентифікації інформації, що стосується абонентських навантажень відповідних локальних базових станцій, через бездротові повідомлення, і для пропорційного розподілу ресурсів, 96083 4 що використовуються пристроєм бездротового зв'язку, як функції абонентського навантаження пристрою бездротового зв'язку по відношенню до абонентських навантажень відповідних локальних базових станцій. 22. Пристрій бездротового зв'язку за п. 21, в якому процесор додатково конфігурується для прийому бездротових повідомлень з одного або декількох терміналів. 23. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для пропорційного розподілу ресурсів, що використовуються щонайменше однією з відповідних базових станцій, так, щоб сусідні базові станції не використовували ресурси, що перекриваються. 24. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для визначення абонентського навантаження базової станції, основуючись на одному або декількох з числа терміналів, що обслуговуються базовою станцією, пропускній здатності базової станції, потоках якості обслуговування (QoS), асоційованого з базовою станцією, або резервуванні загальної швидкості передачі даних базової станції. 25. Пристрій бездротового зв'язку за п. 17, в якому процесор додатково конфігурується для масштабування ресурсів, що використовуються базовою станцією, основуючись на відношенні абонентського навантаження базової станції до номінального абонентського навантаження. 26. Пристрій бездротового зв'язку за п. 25, в якому процесор додатково конфігурується для визначення номінального абонентського навантаження, основуючись на одному або декількох з параметрів: усередненого системного навантаження, середнього системного навантаження або пропускної здатності базової станції. 27. Пристрій бездротового зв'язку за п. 17, в якому запам'ятовуючий пристрій зберігає дані, що стосуються одного або декількох терміналів, і відповідні звіти про якість каналу, що одержуються звідти, і процесор додатково конфігурується для визначення абонентського навантаження щонайменше однієї базової станції, основуючись, щонайменше частково, на звітах про якість каналу. 28. Пристрій бездротового зв'язку за п. 17, в якому звіти про якість каналу містять інформацію, яка стосується взаємних перешкод, що спостерігаються відповідними терміналами на відповідних наборах системних ресурсів. 29. Пристрій, який сприяє масштабуванню ресурсів в системі бездротового зв'язку, пристрій містить: засіб для визначення номінального абонентського навантаження, асоційованого з відповідними точками доступу; і засіб для планування ресурсів для використання однієї або декількох з відповідних точок доступу як функції номінального абонентського навантаження. 30. Комп’ютерноозчитуваний носій інформації, що містить: код для визначення абонентського навантаження точки доступу в системі бездротового зв'язку; 5 96083 6 код для визначення номінального абонентського навантаження, асоційованого з системою бездротового зв'язку; і код для масштабування ресурсів, що використовуються точкою доступу, як функції абонентського навантаження точки доступу по відношенню до номінального абонентського навантаження. 31. Інтегральна схема, яка виконує інструкції, що виконуються комп'ютером для примушення законного використання ресурсів в мережі бездротового зв'язку, інструкції містять: ідентифікацію коефіцієнта номінального навантаження, асоційованого з деякою мережею зв'язку; визначення навантаження базової станції в мережі зв'язку; і обмеження зв'язку базовою станцією деякого піднабору ресурсів, що використовується мережею зв'язку, в якій розмір піднабору оснований на навантаженні базової станції пропорційно коефіцієнту номінального навантаження, асоційованого з мережею зв'язку. Опис По даній заявці вимагається пріоритет по подачі попередньої заявки на патент США № 60/984694, зареєстрованої 1 листопада 2007 і озаглавленої "RESOURCE SCALING IN WIRELESS COMMUNICATION SYSTEMS", яка повністю включена тут по посиланню. Галузь техніки, до якої належить винахід Даній винахід стосується, взагалі, бездротового зв'язку, і більш конкретно, методів планування ресурсів в системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко використовуються для того, щоб забезпечити різні служби зв'язку: наприклад, через такі системи бездротового зв'язку можуть бути забезпечені мовні, відео, пакетні дані, мовні служби і служби обміну повідомленнями. Вказані системи можуть являти собою системи множинного доступу, які здатні підтримувати зв'язок для численних терміналів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), і системи доступу до каналів з мультиплексуваниям з ортогональним частотним розділенням сигналів (OFDMA). Взагалі кажучи, системи бездротового зв'язку множинного доступу можуть одночасно підтримувати зв'язок для численних бездротових терміналів. У такій системі кожний термінал може встановлювати зв'язок з однією або декількома базовими станціями через передачі по прямій і зворотній лініях зв'язку. Термін «пряма (або низхідна) лінія зв'язку» стосується лінії зв'язку з базових станцій до терміналів, а зворотна (або висхідна) лінії зв'язку стосується лінії зв'язку з терміналів до базових станцій. Згадана лінія зв'язку може встановлюватися через систему з одним входом і одним виходом (SISO), систему з багатьма входами і одним виходом (MISO), систему з багатьма входами і багатьма виходами (МІМО). Мережі бездротового зв'язку, такі як стільникові мережі, можуть конструюватися як спеціальна мережа з одного або декількох бездротових терміналів і однієї або декількох точок бездротового доступу, кожна з яких може бути фіксованою або пересувною. У події, коли точки бездротового дос тупу розташовані в загальній локальній області (наприклад, в межах діапазону зв'язку загального термінала), сигнали, що передаються обслуговуючою точкою доступу для термінала, можуть випробовувати взаємні перешкоди від сигналів, що передаються іншими точками доступу в локальній області. У свою чергу, вказані взаємні перешкоди можуть знизити якість обслуговування (QoS), асоційовану з терміналом. Традиційно, QoS вимоги для мережі бездротового зв'язку накладаються через механізми планування ресурсів у відповідних точках доступу. Наприклад, планування ресурсів може провестися в точці доступу за допомогою довільного вибору ресурсів, які повинні використовуватися точкою доступу в заданий час. Однак бажано забезпечувати один або декілька механізмів керування ресурсами для мережі бездротового зв'язку, яка забезпечує щонайменше додатково знижені взаємні перешкоди або підвищену QoS для багатьох точок доступу, розташованих в загальній локальній області. Суть винаходу Далі представлена спрощена суть різних аспектів заявленого предмета винаходу, щоб забезпечити базове розуміння таких аспектів. Дана суть не є вичерпним оглядом всіх передбачуваних аспектів, і призначена, щоб ідентифікувати ключові або критичні елементи або окреслювати рамки цих аспектів. її єдина мета полягає в тому, щоб представити деякі концепції розкритих аспектів в спрощеній формі як прелюдію до більш докладного опису того, що представлено далі. Згідно з деяким аспектом, в даному описі розкривається спосіб пропорційного розподілу ресурсів в системі бездротового зв'язку. Спосіб включає визначення відносного навантаження відповідних точок доступу в системі зв'язку: і масштабування ресурсів, що використовуються щонайменше однією з відповідних точок доступу, для зв'язку, як функції визначеного відносного навантаження відповідних точок доступу. Згідно з іншим аспектом, тут описаний пристрій бездротового зв’язку, який містить запам'ятовуючий пристрій, який зберігає дані, що відносяться до абонентських навантажень відповідних базових станцій. Пристрій бездротового зв'язку додатково містить процесор, скомпонований для пропорційного розподілу ресурсів, що використовуються щонайменше однією з відповідних базових станцій, основуючись щонайменше частково 7 на абонентських навантаженнях відповідних базових станцій. Ще один аспект стосується пристрою, який сприяє масштабуванню ресурсів в системі бездротового зв'язку. Пристрій містить засіб для визначення номінального абонентського навантаження, асоційованого з відповідними точками доступу; і засіб для планування ресурсів для використання однією або декількома з відповідних точок доступу як функції номінального абонентського навантаження. Ще один аспект стосується комп'ютерного програмного продукту, який містить комп’ютернозчитуваний носій, який включає в себе код для визначення абонентського навантаження точки доступу в системі бездротового зв'язку; код для визначення номінального абонентського навантаження, асоційованого з системою бездротового зв'язку; і код для масштабування ресурсів, що використовуються точкою доступу, як функції абонентського навантаження точки доступу по відношенню до номінального абонентського навантаження. Подальший аспект стосується інтегральної схеми, яка виконує інструкції, що виконуються комп'ютером для примушення законного використання ресурсів в мережі бездротового зв'язку. Інструкції містять ідентифікацію коефіцієнта номінального навантаження, асоційованого з деякою мережею зв'язку; визначення навантаження базової станції в мережі зв'язку; і обмеження зв'язку базовою станцією деякого піднабору ресурсів, що використовується мережею зв'язку, в якій розмір піднабору оснований на навантаженні базової станції пропорціонально коефіцієнту номінального навантаження, асоційованому з мережею зв'язку. Для виконання вищезазначених і пов'язаних цілей, один або декілька аспектів заявленого предмета винаходу містить особливості, повністю описані тут і особливо підкреслені в формулі винаходу. Наступний опис і приєднані креслення детально викладають деякі ілюстративні аспекти заявленого предмета винаходу. Ці аспекти є демонстративними, однак, за винятком декількох різних шляхів, в яких можуть використовуватися принципи заявленого предмета винаходу. Далі, розкриті аспекти призначені, щоб включати в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Надалі винахід пояснюється описом конкретних варіантів його здійснення з посиланнями на супроводжуючі креслення, на яких: фіг. 1 ілюструє систему бездротового зв'язку множинного доступу індію і різними аспектами, викладеними тут, фіг. 2 - блок схема системи масштабування ресурсів в системі бездротового зв'язку згідно з різними аспектами, фіг. 3 - блок схема системи оптимізації і планування централізованих ресурсів згідно з різними аспектами, фіг. 4 - блок схема системи оптимізації і планування розподілених ресурсів згідно з різними аспектами, 96083 8 фіг. 5-7 - процедурні блок схеми відповідних способів пропорційного розподілу ресурсів зв'язку серед сусідніх точок доступу в системі бездротового зв'язку, фіг. 8 - процедурна блок схема способу визначення і складання звітів про взаємні перешкоди, що спостерігаються в системі бездротового зв'язку, фіг. 9 - блок схема, що ілюструє приклад системи бездротового зв'язку, в якій можуть функціонувати різні аспекти, описані тут, фіг. 10-11- блок схема, що ілюструє приклад бездротових пристроїв, які здатні реалізувати різні аспекти, описані тут, фіг. 12 - блок схема пристрою, який сприяє масштабуванню ресурсів для рівноправності між точками доступу в мережі зв'язку, фіг. 13 - блок схема пристрою, який сприяє складанню звітів про взаємні перешкоди в мережі зв'язку. Докладний опис переважних варіантів здійснення Різні аспекти заявленого предмета винаходу далі обговорюються з посиланням на креслення, в яких однакові номери позицій всюди використовуються для позначення однакових елементів. У подальшому описі, для мети пояснення, специфічні деталі викладаються, щоб забезпечити повне розуміння одного або декількох аспектів. Однак повинно бути зрозуміло, що такі аспекти можуть бути реалізовані на практиці без цих специфічних деталей. У інших прикладах, добре відомі структури і пристрої показані в формі блок схеми, щоб сприяти опису одного або декількох аспектів. Терміни, що використовуються в даному описі «компонент, модуль, система» і подібні призначені, щоб посилатися на логічні об'єкти, такі як апаратні засоби, вбудоване програмне забезпечення, комбінація апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення у виконанні. Наприклад, компонент може являти собою процес, працюючий на процесорі, інтегральну схему або об'єкт, ланцюжок виконання взаємопов'язаних програм, програму, що виконується або комп'ютер. Для ілюстрації, компонентом можуть бути і прикладна задача, працююча на обчислювальному пристрої, і обчислювальний пристрій. Один або декілька компонентів можуть знаходитися в межах процесу і/або ланцюжка виконання взаємопов'язаних програм, і компонент може бути розташований на одному комп'ютері або розподілений між двома або декількома комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних комп'ютернозчитуваних носіїв, що мають різні структури даних, збережених на них. Компоненти можуть встановлювати зв'язок за допомогою локальних або віддалених процесів, як, наприклад, згідно з сигналом, що має один або декілька пакетів даних (наприклад, дані з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як Інтернет, з іншими системами або шляхом сигналу). Більш того різні аспекти описуються тут в зв'язку з бездротовим терміналом і/або базовою стан 9 цією. Термін «бездротовий термінал» може відноситися до пристрою, що забезпечує здатність до підключення для передачі мови і/або даних користувачеві. Бездротовий термінал може сполучатися до обчислювального пристрою, такого як дорожній комп'ютер абонастільний ПК, або це може бути самостійний пристрій, такий як персональний цифровий секретар (PDA). Термін «бездротовий термінал» також може відноситися до системи, абонентському пристрою, мобільної станції, віддаленої станції, точки доступу, віддаленому терміналу, терміналу доступу, користувацькому терміналу, агенту доступу. користувацькому пристрою або користувацькому обладнанню. Бездротовим терміналом може бути термінал абонента, бездротовий пристрій, стільниковий телефон, телефон система персонального зв'язку (PCS), радіотелефон, телефон по протоколу ініціація сесії (SIP), станція бездротової місцевої лінії (WLL), персональний цифровий секретар (PDA), ручний пристрій, що має здатність бездротового з'єднання, або інший пристрій обробки, сполучений до бездротового модему. Термін «базова станція» (наприклад, точка доступу) може відноситися до пристрою з мережі доступу, який встановлює зв'язок по повітряному інтерфейсу, через один або декілька секторів з бездротовими терміналами. Базова станція може діяти як маршрутизатор між бездротовим терміналом і іншими терміналами мережі доступу, яка може включати в себе мережу по протоколу Інтернет (IP), шляхом перетворення кадрів, прийнятих по повітряному інтерфейсу в IP пакети. Базова станція також координує керування атрибутами для повітряного інтерфейсу. Більш того різні описані тут функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, вбудованому програмному забезпечення або будь-якої їх комбінації. При реалізації в програмному забезпеченні, функції можуть зберігатися або передаватися через одну або декілька інструкцій або через код на комп'ютернозчитуваному носії. Комп'ютернозчитувані носії включають в себе як комп'ютерний носій даних, так і засоби зв'язку, що включають в себе будь-яке середовище, яке сприяє перенесенню комп'ютерної програми з одного місця на інше. Носії даних можуть бути будь-якими доступними носіями, до яких може мати доступ комп'ютер. Наприклад, такі комп'ютернозчитувані носії можуть містити запам'ятовуючий пристрій з довільною вибіркою (RAM, ЗПДВ), постійний запам'ятовуючий пристрій (ROM, ПЗП), постійний запам'ятовуючий пристрій, що електрично стирається і програмується (EEPROM), постійний запам'ятовуючий пристрій на компакт-диску (CD-ROM), або будь-яку іншу технологію пам'яті, як, наприклад, накопичувачі на магнітних дисках або будь-які інші магнітні запам'ятовуючі пристрої, або інші носії, які можуть бути використані, щоб перенести або зберігати бажаний програмний код в формі інструкцій або структур даних, і до яких може мати доступ комп'ютер, але, не обмежуючись ними. Також, будь-яке з'єднання правильно називати комп'ютернозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з інтернет-сайта, сервера або 96083 10 іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL), або бездротових технологій таких, як інфрачервона, радіо і мікрохвильова, потім, коаксіальний кабель, оптоволоконний кабель, вита пара, цифрова абонентська лінія (DSL), або бездротові технології такі, як інфрачервона, радіо і мікрохвильова, включаються у визначення носія. Диск або диски, що згадується тут, включають в себе компакт диск (CD), лазерний диск, оптичний диск, цифровий багатофункціональний диск (DVD), дискету і диск на блакитному промені (BD), де диски звичайно відтворюють дані магнітно, або диски звичайно відтворюють дані оптично з лазерами. Комбінації вищеописаних засобів також можуть бути включені в рамки комп'ютернозчитуваних носіїв. Різні описані тут методи можуть бути використані для різних систем бездротового зв'язку, таких як системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи доступу до каналів з мультиплексуванням з ортогональним частотним розділенням сигналів (OFDMA), FDMA системи з однією несучою (SC-FDMA), і інші подібні системи. Терміни «система і мережа» часто використовуються тут, замінюючи один одну. Система CDMA може виконувати радіо технологію, таку як універсальний наземний радіозв'язок з абонентами (UTRA), CDMA 2000 і т.п. Зв'язок UTRA включає в себе широкосмуговий CDMA доступ (WCDMA) і інші варіанти CDMA доступу. Крім того, CDMA 2000 охоплює стандарти IS-2000, IS-95 і IS856. Система TDMA може виконувати радіо технологію, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може виконувати радіо технологію, таку як розгорнена UTRA (Е-UTRA), наземний рухомий широкосмуговий зв'язок (UMB), IEEE 802.11 (Wi-Fi). IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т.п. Радіозв'язок UTRA і ЕUTRA є частиною універсальної системи мобільного зв'язку (UMTS). Довгостроковий розвиток (LTE) 3GPP проекту с версією, що розвивається, яка використовує зв'язок E-UTRA, який застосовує OFDMA доступ на низхідній лінії зв'язку і SC-FDMA доступ на висхідній лінії зв'язку. Зв'язок UTRA, EUTRA. UMTS, LTE i GSM описана в документах від організації, званої проект партнерства третього покоління (3GPP). Крім того, і описані в документах від організації, званої проект 2 партнерства третього покоління (3GPP2). Різні аспекти будуть представлені в термінах систем, які включають в себе декілька пристроїв, компонентів, модулів і т.п. Потрібно розуміти і усвідомлювати, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі і т.п., і/або можуть не включати в себе додаткові пристрої, компоненти, модулі і т.п., що обговорюються в зв'язку з фігурами. Також може бути використана комбінація цих підходів. Тепер звернемося до креслень. Фіг.1 ілюструє систему 100 бездротового зв'язку множинного доступу згідно з різними аспектами. У одному прик 11 ладі, система 100 бездротового зв'язку множинного доступу включає в себе базові станції 110 і численні термінали 120. Одна або декілька базових станцій 110 встановлюють зв'язок з одним або декількома терміналами 120. Наприклад, базовою станцією 110 може бути точка доступу, вузол В (наприклад, розгорнений вузол В або eNB), і/або інший відповідний логічний об'єкт. Кожна базова станція 110 забезпечує охоплення зв'язком для конкретної географічної області 102. Термін, що використовується тут і в рівні техніки термін «стільник» може відноситися до базової станції 110 і/або до її зони 102 обслуговування в залежності від контексту, в якому використовується цей термін. Для того, щоб поліпшити пропускну здатність системи, зона 102 обслуговування, відповідна базовій станції 110, може бути розбита на багато більш дрібних областей (наприклад, 104а, 104b, і 104с). Кожна з більш дрібних областей 104а, 104b і 104с може обслуговуватися базовою приймальнопередавальною підсистемою (BTS, не показана). Термін, що використовується тут і в рівні техніки, «сектор» може відноситися до BTS підсистеми і/або до її зони обслуговування в залежності від контексту, в якому використовується цей термін. Далі, термін, що використовується тут і в рівні техніки, «стільник» може відноситися до зони обслуговування BTS підсистеми в залежності від контексту, в якому використовується цей термін. У одному прикладі, сектори 104 в стільнику 102 можуть бути сформовані за допомогою групи антен (не показані) на базовій станції 110, де кожна група антен відповідає за зв'язок з терміналами 120 в деякій частині стільника 102. Наприклад, базова станція 110, обслуговуюча стільник 102а, може мати першу групу антен, відповідну сектору 104а, другу групу антен, відповідну сектору 104b, і третю групу антен, відповідну сектору 104с. Однак потрібно розуміти, що різні аспекти, розкриті тут, можуть бути використані в системі, що має секторизовані і несекторизовані стільники. Далі, потрібно розуміти, що всі відповідні мережі бездротового зв'язку, що мають будь-яку кількість секторизованих і несекторизованих стільників, повинні знаходитися в рамках опису і приєднаної формули винаходу. Для простоти, термін, що використовується тут, «базова станція» може відноситися і до станції, яка обслуговує сектор, і до станції, яка обслуговує стільник. Згідно з одним аспектом, термінал 120 може бути розосередженням по всій системі 100. Кожний термінал може бути стаціонарним або рухомим. Наприклад, терміналом 120 може бути термінал доступу (AT), мобільна станція, обладнання (UЕ)користувача, термінал абонента і/або інший відповідний мережний логічний об'єкт, але не обмежується цим. Терміналом 120 може бути бездротовий пристрій, стільниковий телефон, персональний цифровий секретар (PDA), бездротовий модем, портативний пристрій або інший відповідний пристрій. Крім того, термінал 120 може встановлювати зв'язок з будь-яким числом базових станцій 110 або, в будь-який заданий момент, ні з якою з базових станцій 110. 96083 12 У іншому прикладі, система 100 може застосовувати централізовану архітектуру шляхом використання системного контролера 130, який може бути сполучений до однієї або декільком базовим станціям 110, і забезпечує координацію і керування для базових станцій 110. Згідно з альтернативними аспектами, системним контролером 130 може бути один мережний логічний об'єкт або колекція мережних логічних об'єктів. Крім того, система 100 може використовувати розподілену архітектуру, яка дозволяє базовим станціям 110 при необхідності встановлювати зв'язок один з одним. У одному прикладі, системний контролер 130 додатково може містити одне або декілька з'єднань до багатьох мереж. Ці мережі включають в себе Інтернет, інші пакетні мережі і/або мережі телефонного зв'язку з комутацією каналів, які можуть забезпечувати передачу інформації в термінали 120 і/або з них в зв'язку з однією або декількома базовими станціями 110 в системі 100. У іншому прикладі, системний контролер 130 може включати в себе планувальник (не показаний) або може бути пов'язаний з планувальником, який планує передачі в термінали 120 і/або з них. Альтернативно, планувальник може знаходитися в кожному окремому стільнику 102, в кожному секторі 104 або в їх комбінації. Як ще ілюструється на фіг. 1, кожний сектор 104 в системі 100 може приймати бажані передачі з терміналів 120 в секторі 104, а також заважаючі передачі з терміналів 120 в інших секторах 104. Сумарні перешкоди, що спостерігаються в заданому секторі 104, можуть включати в себе внутрішньосекторні взаємні перешкоди від терміналів 120 в межах одного і того ж сектора 104, і міжсекторні взаємні перешкоди від терміналів 120 в різних секторах. У одному прикладі, внутрішньосекторні взаємні перешкоди можуть бути по суті виключені з використанням OFDMA передачі від терміналів 120, яка гарантує ортогональність між передачами різних терміналів 120 в одному і тому ж секторі 104. Міжсекторні взаємні перешкоди, які добре відомі в рівні техніки як взаємні перешкоди інших секторів (OSI), можуть виникати, коли передачі в одному секторі 104 не ортогональні передачам в інших секторах 104. Фіг.2 - блок схема системи 200 масштабування ресурсів в системі бездротового зв'язку згідно з різними аспектами, забезпеченими тут. Як ілюструє фіг. 2, система 200 включає в себе одну або декілька базових станцій 210 і один або декілька терміналів 220. Як показано на фіг. 2 і в описі, число базових станцій 210 в системі 200 складає М, а число терміналів 220 в системі 200 складає N. Потрібно розуміти, що М і N можуть бути будьякими відповідними числами, які можуть бути рівними або різними. У іншому прикладі, відповідні базові станції 210 і термінали 220 в системі 200 можуть встановлювати зв'язок з однією або декількома іншими базовими станціями 210 і/або терміналами 220 в системі 200 через одну або декілька антен (не показані), асоційованих з ними. Згідно з одним аспектом, базові станції 210 і термінали 220 в системі 100 можуть розміщуватися спеціальним способом, щоб сформувати мере 13 жу бездротового зв'язку. Вказана мережа може бути скомпонована у вигляді стільників, секторів і/або інших відповідних географічних областей, способом, подібним ілюстрованому на фіг. 1, або по-іншому. У одному прикладі, внаслідок спеціального розміщення базових станцій 210 і терміналів 220 всередині системи 200, численні базові станції 210 розташовані в загальній локальній області. Наприклад, численні базові станції 210 можуть бути розташовані в межах дальності зв'язку одного термінала 220. У такому прикладі, термінал 220 може встановлювати зв'язок з однією або декількома визначеними обслуговуючими базовими станціями 210 і/або іншими терміналами 220 по одному або декільком каналам зв'язку. Відповідно, сигнали, що передаються іншими або не обслуговуючими базовими станціями 210 і/або іншими терміналами 220, можуть випробовувати взаємні перешкоди з сигналами, що передаються в термінал 220 або з нього. Згадані взаємні перешкоди в свою чергу можуть викликати втрати у відношенні сигнал-шум (SNR), досягнутому на терміналі 220 і/або всієї якості каналу (наприклад, QoS), що спостерігається терміналом 220. Для того, щоб задовольнити мінімальні вимоги QoS якості для терміналів в системі бездротового зв'язку, а також для того щоб, зменшити вплив взаємних перешкод на повну якість зв'язку системи, базові станції традиційно застосовують різні механізми планування ресурсів. Наприклад, в одному такому механізмі планування ресурсів, базова станція довільно вибирає частину ресурсів, які повинні використовуватися для передачі в заданий час. Передачі тільки довільно вибраний піднабор всіх доступних системних ресурсів, є менша імовірність того, що передачі з двох сусідніх базових станцій будуть застосовувати один і той же набір ресурсів і випробовувати взаємні перешкоди один з одним. Однак, якщо цей вибір довільний, можна зрозуміти, що піднабори ресурсів, вибрані сусідніми базовими станціями, можуть перекриватися, приводячи до високих взаємних перешкод і низького SNR на частинах вибраних піднаборів ресурсів, що перекриваються. Альтернативно, може бути використане повторне використання частоти, в якому сусідні базові станції використовують задані піднабори всіх системних ресурсів, які вибираються так, що немає двох сусідніх базових станцій використовуючих однаковий заданий піднабор ресурсів. Відповідно, традиційне повторне використання частоти мінімізує міжсекторні взаємні перешкоди, гарантуючи, що немає двох сусідніх базових станцій, що виконують передачу на наборах ресурсів, що перекриваються. Однак, через те, що піднабори ресурсів, що плануються для відповідних базових станцій в конфігурації повторного використання частоти, є попередньо заданими і часто однорідними по розміру, традиційне повторне використання частоти може невірно обмежити пропускну здатність базових станцій з відносно високою кількістю навантаження в порівнянні з сусідніми базовими станціями 210. З обліком вищевикладеного, базові стадії 210 в системі 200, можуть забезпечувати виконання 96083 14 поліпшеного механізму масштабування і планування ресурсів згідно з описаними тут різними аспектами. У одному прикладі, базова станція 210 в системі 200 може застосовувати калькулятор навантаження 212. перетворювач 214 масштабу ресурсів і/або будь-який інший відповідний засіб для того, щоб пропорціонально розподіляти і планувати системні ресурси серед базових станцій 210, основуючись на відносному навантаженні, тим самим, досягаючи рівноправності виділення ресурсів традиційного довільного вибору, поліпшеної якості сигналу традиційного повторного використання частоти і/або інших подібних переваг. Відповідно, система 200 може забезпечувати можливість зрівнювання ресурсів, доступних для термінала 220. Крім того, система 200 може забезпечувати можливість зрівнювання QoS потоків через різні базові станції 210. які потенційно можуть мати радикально відмінні навантаження, що пропонуються. У одному прикладі, повні системні ресурси, доступні для базових станцій 210 і терміналів 220 в системі 200, можуть бути згруповані на набори ресурсів, які можуть характеризуватися наборами ортогональних розмірностей (наприклад, часу, частоти, коду, простору і т.п.). Додатково або альтернативно, набори ресурсів можуть характеризуватися одним або декількома вимірюваннями потужності, такими як потужність і/або спектральна густина потужності (PSD) на передавачі або приймачі. Згідно з одним аспектом, калькулятор 212 навантаження може визначати відносне навантаження асоційованої базової станції 210, на основі якої перетворювач 214 масштабу ресурсів може пропорціонально розподіляти один або декілька наборів ресурсів в базову станцію 210, основуючись на її відносному навантаженні. Роблячи це, калькулятор 212 навантаження і перетворювач 214 масштабу ресурсів забезпечують можливість компромісу розмірності для підвищення якості сигналу. Хоча калькулятори 212 навантаження і перетворювачі 214 масштабу ресурсів ілюструються в системі 200, як розташовані у відповідних базових станціях 210, потрібно розуміти, що калькулятори 212 навантаження і перетворювачі 214 масштабу ресурсів альтернативно можуть бути автономними логічними об'єктами в системі 200 і/або можуть бути асоційованими з будь-яким іншим відповідним логічним об'єктом в системі 200, таким як один або декілька терміналів 220. У одному прикладі, калькулятор 212 навантаження і перетворювач 214 масштабу ресурсів, асоційований із заданою базовою станцією 210, можуть бути виконані за допомогою функціональних можливостей процесора 216 і/або запам'ятовуючого пристрою 218, або можуть посилювати їх. Хоча процесори 216 і запам'ятовуючі пристрої 218 в деяких базових станціях 210 опускаються на фіг. 2 скорочено, потрібно розуміти, що будь-яка базова станція в системі 200 може включати в себе або використовувати такі компоненти. Згідно з одним аспектом, калькулятор 212 навантаження на базовій станції 210 може бути використаний для визначення абонентського навантаження базової станції 210. Згодом, 15 перетворювач 214 масштабу ресурсів може бути використаний для масштабування числа наборів ресурсів, що використовуються базовою станцією 210, і/або потужності або PSD по всіх наборах ресурсів, що використовується базовою станцією 210 пропорціонально визначеному абонентському навантаженню. У одному прикладі, перетворювач 214 масштабу ресурсів може використовувати будь-яке відповідне відображення (наприклад, лінійне, надлінійне, сублінійне і т.п.) для пропорційного розподілу системних ресурсів і/або потужності як функцій абонентського навантаження. Згідно з іншим аспектом, калькулятор 212 навантаження може характеризувати абонентське навантаження асоційованої базової станції 210, основуючись на одній або декількох метриках навантаження. Ці метрики можуть включати в себе число активних терміналів 220, що обслуговуються базовою станцією 210, число терміналів 220, що обслуговуються базовою станцією 210 відносно усередненого або середнього числа терміналів 220, що обслуговуються базовою станцією 210 в локальній області (наприклад, базова станція 210 і один або декілька сусідів першого рівня і/або в більш великій локальній області); розмір буфера низхідної лінії зв'язку і/або висхідної лінії зв'язку на базовій станції 210 і/або терміналі 220, що обслуговується базовою станцією 210, відповідно; повна швидкість передачі даних, що резервується базовою станцією 210 для трафіку високого QoS; але не обмежуються цим. У одному прикладі, основуючись на охарактеризованому абонентському навантаженні базової станції 210, асоційований перетворювач 214 масштабу ресурсів може пропорціонально розподіляти системні ресурси, що використовуються базовою станцією 210, щоб гарантувати справедливе використання системних ресурсів серед сусідніх базових станцій 210. У одному прикладі, пропорційний розподіл ресурсів, що виконується перетворювачем 214 масштабу ресурсів, може застосовуватися в комбінації з повторним використанням частоти, щоб гарантувати, що сусідні базові станції 210 не використовують набори системних ресурсів, що перекриваються. У результаті, якість сигналу в системі 200 може бути поліпшена як зменшенням ефектів взаємних перешкод в системі 200, так і гарантуванням справедливого використання системним ресурсів між відповідними базовими станціями 210. Наприклад, якщо термінал 220 має обслуговуючу базову станцію 210, і є одна або декілька базових станцій 210, з яких термінал 220 також може приймати сильний сигнал, то перетворювачі 214 масштабу ресурсів на відповідних базових станціях 210 можуть пропорціонально розподіляти ресурси, що використовуються базовими станціями 210, так що обслуговуючі базова станція 210 не використовує які-небудь ресурси, що використовуються іншими базовими станціями 210. Згідно з одним аспектом, абонентське навантаження відповідних базових станцій 210, що визначається відповідними калькуляторами 212 навантаження, може бути нормалізоване усередненим мережним навантаженням, середнім мережним навантаженням або іншим вимірюван 96083 16 ням мережного навантаження. У одному прикладі, дані, що відносяться до середнього мережного навантаження, можуть збиратися через зворотні сполучення між базовими станціями 210 і відповідними контролерами базових станцій (не показані) і/або іншими відповідними логічними об'єктами, і/або через бездротові сполучення між базовими станціями 210 і/або терміналами 220. Згідно з іншим аспектом, відповідні термінали 220 в системі 200 можуть включати в себе генератор 222 звітів про якість каналу, який спостерігає за чинниками якості поточного сигналу і передає звіти чинників, що спостерігаються в обслуговуючу базову станцію 210 для термінала 220 і для однієї або декількох інших базових станцій 210 і терміналів 220. Хоча система 200 ілюструє, що генератори 222 звітів про якість каналу розташовані на відповідних терміналах 220, повинно бути зрозуміло, що генератори 222 звітів про якість каналу альтернативно можуть бути асоційовані з будь-яким іншим відповідним мережним логічним об'єктом або логічними об'єктами і/або забезпечуватися в системі 200 як один або декілька автономних логічних об'єктів. Крім того, повинно бути зрозуміло, що генератори 222 звітів про якість каналу додатково або альтернативно можуть асоціюватися з відповідними базовими станціями 210 для передачі даних якості сигналу, що спостерігаються на відповідних базових станціях 210 у відповідні термінали 220 і/або інші базові станції 210. Крім того, генератор 222 звітів про якість каналу може виконуватися за допомогою посилення функціональних можливостей процесора 224 і/або запам'ятовуючого пристрою 226, асоційованих з терміналом 220. Хоча процесор 224 і запам'ятовуючі пристрої 226 в деяких терміналах 220 опускаються на фіг. 2 скорочено, потрібно розуміти, що будь-який термінал 220 в системі 200 може включати в себе такі компоненти. У одному прикладі, генератор 222 звітів про якість каналу може пересилати бездротові повідомлення в обслуговуючу базову станцію 210 і/або в одну або декілька сусідніх базових станцій 210. Ці бездротові повідомлення можуть включати в себе індикації регулювання взаємних перешкод і/або іншу відповідну інформацію. Наприклад, бездротові повідомлення, що генеруються генератором 222 звітів про якість каналу, можуть включати в себе біт взаємних перешкод іншого сектора (наприклад, F-OSI) для регулювання взаємних перешкод зворотної лінії зв'язку. У іншому прикладі, повідомлення, що генерується генератором 222 звітів про якість каналу може включати в себе інформацію, що стосується взаємних перешкод, що спостерігаються на численній розмірності в ресурсах, що використовуються системою 200. У іншому прикладі, базова станція 210 може приймати в одному або декількох зворотних повідомленнях дані якості каналу з терміналів 220, що не обслуговуються базовою станцією 220. Наприклад, зворотне повідомлення, що подається в базову станцію 210, може включати в себе активний набір повідомлень регулювання з терміналів 220, що обслуговуються сусідніми базовими станціями 210. У додатковому прикладі, базова станція 210 17 може посилати прямі повідомлення навантаження в сусідні базові станції 210 і/або термінали 220. Згідно з одним аспектом, перетворювач 214 масштабу ресурсів, асоційований з відповідними базовими станціями 210, може пропорціонально розподіляти набори ресурсів між базовими станціями 210, так що коефіцієнт використання набору ресурсів нормалізується номінальним коефіцієнтом використання набору ресурсів. У одному прикладі, рівень коефіцієнта використання ресурсів за умовчанням (наприклад, 50%) може конфігуруватися на відповідних базових станціях 210 так, щоб відповідати заданому абонентському навантаженню в системі 200. Альтернативно, номінальний коефіцієнт використання набору ресурсів може визначатися за допомогою однієї або декількох базових станцій 210 і/або інших мережних логічних об'єктів, основуючись на різноманітній множині чинників, таких як звіти про якість каналу, що задаються відповідними генераторами 222 звітів про якість каналу, пропускна здатність базової станції або подібні. У одному прикладі, коефіцієнт використання ресурсів додатково або альтернативно може масштабуватися як функція доступної зворотної ширини смуги пропускання в системі 200. Наприклад, калькулятор 212 навантаження і/або перетворювач 214 масштабу ресурсів можуть застосовуватися для пропорційного розподілу ресурсів для заданої базової станції 210 таким чином. По-перше, для фіксованого розміру набору ресурсів, число активних (наприклад, що використовуються) наборів ресурсів в кожній базовій станції 210 в системі 200 може бути задане таким чином: де М - повне число наборів ресурсів в системі 200, - коефіцієнт номінального навантаження, і N - число терміналів 220, що обслуговуються базовою станцією 210. У додатковому специфічному прикладі, щоб забезпечити рівноправність між базовими станціями 210, системні ресурси можуть бути масштабовані таким чином. Число активних наборів ресурсів в і ой базової станції 210, позначеної тут як Мі, може спочатку масштабуватися згідно з повним числом терміналів 220, що обслуговуються базовою станцією 210, таким чином: де N - усереднене число терміналів 220 на одну базову станцію 210 в локальній області. У одному прикладі, локальна область може бути задана як набір сусідніх базових станцій 210, ідентичності яких можуть бути виявлені через централізований або розподілений механізм, як описано більш детально нижче. Далі, повинно бути зрозуміло, що масштабування наборів ресурсів, задане в Рівнянні (2), може привести до більш низького коефіцієнта навантаження для заданої базової станції 210 завдяки мінімізації, що використовується в Рівнянні (2), Mi з повного М наборів ресурсів може бути вибрано для базової станції 210. Ці набори ресурсів можуть бути вибрані випадковим або систематичним чином або будь-яким іншим відповідним способом. Додатково, геомет 96083 18 рія повторного використання по відповідних активних наборах ресурсів, може бути обчислена для кожного термінала 220, що обслуговується базовою станцією 210. У одному прикладі, взаємні перешкоди з неактивних базових станцій 210 у вищенаведених обчисленнях можуть бути встановлені такими, що дорівнюють нулю. Згідно з одним аспектом, перетворювач 214 масштабу ресурсів може використовувати інформацію таку як QoS, швидкість передачі даних, пропускна здатність на одного користувача і інші чинники і/або вимоги, асоційована з відповідними терміналами 220 у визначенні масштабування ресурсів. Наприклад, члени Nі або , що використовуються в Рівнянні (2), можуть враховувати інші метрики, такі як число потоків з високим QoS, число терміналів 220 з по суті ідентичним QoS і/або іншими вимогами, резервування загальної швидкості передачі Даних і т.п. Додатково і/або альтернативно, користувацькі термінали 220, що обслуговуються заданою базовою станцією 210, можуть зважуватися, основуючись на їх QoS якості під час масштабування ресурсів. Наприклад, користувачам з низькою QoS якістю можуть привласнюватися більш високі вагові коефіцієнти, ніж користувачам з високою QoS якістю. В іншому прикладі, коефіцієнт номінального навантаження, що використовується перетворювачем 214 масштабу ресурсів, може бути рівний усередненому коефіцієнту навантаження по різних базових станціях 210 в системі 200, коефіцієнту оптимального навантаження, основаному на ширині смуги пропускання системи, коефіцієнту навантаження за умовчанням і/або будь-якому іншому відповідному коефіцієнту навантаження. В додатковому прикладі, пропорційний розподіл ресурсів, що визначається перетворювачем 214 масштабу ресурсів, може бути альтернативно оснований на пропускній здатності, так щоб визначений пропорційний розподіл ресурсів оптимізував пропускну здатність системи, основуючись на одній або декількох метриках робочих характеристик, таких як локальна або глобальна середня пропускна здатність, максимальна, (наприклад, пікова) пропускна здатність, крайова пропускна здатність (наприклад, гірший випадок) або щось подібне. На фіг. 3 ілюструється система 300 для оптимізації і планування централізованих ресурсів згідно з різними аспектами, описаними тут. У одному прикладі, система 300 може включати в себе одну або декілька точок доступу (АР) 310, 320 і 330, які можуть застосовувати централізовану схему для масштабування ресурсів таким чином. Згідно з одним аспектом, АР точки 310, 320 і 330 можуть приймати звіти про якість каналу і/або інші пов'язані дані з відповідних асоційованих терміналів 312 доступу і/або з інших логічних об'єктів w в системі 300. Хоча на фіг. 3 скорочено ілюструється тільки АР точка 310, як що має асоційовані AT термінали 312, повинно бути зрозуміло, що будь-яка АР точка в системі 300 може мати асоційовані AT термінали 312. Далі повинно бути зрозуміло, що система 300 може включати в себе будь-яке число АР точок 310, 320 і/або 330, які відповідно можуть 19 мати будь-яке число асоційованих AT терміналів 312. У одному прикладі, основуючись на звітах про якість каналу з AT терміналів 312 і/або інших даних, АР точки 310, 320 і 330 можуть передавати інформацію навантаження і/або іншу відповідну інформацію в контролер 340 централізованих ресурсів. Контролером 340 централізованих ресурсів може бути автономний логічний об'єкт в системі 300, як ілюструється на фіг. 3, або альтернативно, контролер 340 централізованих ресурсів може бути реалізований за допомогою АР точки, контролера базової станції і/або будь-якого іншого відповідного логічного об'єкта в системі 300. Додатково або альтернативно, функціональні можливості контролера 340 ресурсів можуть бути розподілені серед множини логічних об'єктів в системі 300. Згідно з одним аспектом, контролер 340 ресурсів може включати в себе оптимізатор 342 ресурсів, який визначає оптимальний пропорційний розподіл ресурсів для асоційованих АР точок 310, 320 і 330, і планувальника 344 ресурсів, який передає визначений пропорційний розподіл зворотно в АР точки 310, 320 і 330. У одному прикладі, оптимізатор 342 ресурсів може оптимізувати пропорційний розподіл ресурсів в системі 300, основуючись на одній або декількох функціях оптимізації. Наприклад, оптимізатор 342 ресурсів може визначати призначення ресурсів для максимізації повної пропускної здатності системи, для максимізації середньої пропускної здатності системи, для максимізації кінцевої пропускної здатності системи, для забезпечення по суті рівних робочих характеристик АР точок і/або для оптимізації системи 300 будь-яким іншим способом. Одна або декілька функцій оптимізації можуть розглядатися оптимізатором 342 ресурсів як задача оптимізації з багатьма змінними, яка приймає інформацію, забезпечену з АР точки 310, 320 і 330 як вхідні дані, визначає відносне навантаження АР точки 310, 320 і 330 з вхідних даних, забезпечених звідти, і обчислює оптимальний пропорційний розподіл ресурсів як вихід. У одному прикладі, оптимізатор 342 ресурсів може використовувати будь-який відповідний метод оптимізації для обчислення оптимальних призначень ресурсів, таких як лінійне або нелінійне програмування. Згідно з іншим аспектом, планувальник 344 ресурсів ідентифікує оптимальний пропорційний розподіл ресурсів, обчислений оптимізатором 342 ресурсів, і передає призначення ресурсів у відповідні АР точки 310, 320 і/або 330 згідно з обчисленим пропорційним розподілом. У одному прикладі, встановлення зв'язку між АР точками 310, 320 і/або 330 і контролером 340 ресурсів може провестися через зворотні повідомлення, бездротові повідомлення і/або будь-якими іншими відповідними засобами. Звернемося до фіг. 4, на якій ілюструється система 400 для оптимізації і планування розподілених ресурсів згідно з різними аспектами. У одному прикладі, система 400 може включати в себе одну або декілька базових станцій 410, які можуть бути асоційовані з одним або декількома AT терміна 96083 20 лами 405. Хоча фіг. 4 ілюструє систему 400 з трьома базовими станціями 410, повинно бути зрозуміло, що система 400 може включати в себе будь-яке число базових станцій 410. Згідно з одним аспектом, базова станція 410 може визначати її абонентське навантаження шляхом використання інформації, що стосується асоційованих AT терміналів 405. Абонентське навантаження може бути обчислене базовою станцією 410, основуючись на різних вимірюваннях, таких як повне число AT терміналів, що обслуговуються 405, повна пропускна здатність або подібне. Крім того, AT термінал 405 може посилати інформацію, що стосується якості каналу, в одну або декілька базових станцій 410. У одному прикладі, AT термінал 405 може віщати інформацію про якість каналу у всі базові станції 410 в межах її дальності зв'язку. Альтернативно, AT термінал 405 може посилати інформацію звіту про якість каналу в його обслуговуючу базову станцію 410, яка в свою чергу може посилати цю інформацію в сусідні базові станції 410. Згідно з одним аспектом, кожна базова станція 410 в системі 400 може збирати інформацію, що стосується абонентського навантаження сусідніх базових станцій 410 з самих сусідніх базових станцій 410 і/або AT терміналів, що обслуговуються базовими станціями 410. Відразу після збору цієї інформації, планувальник 412 ресурсів на базовій станції 410, може пропорціонально розподіляти ресурси, основуючись на абонентському навантаженні базової станції 410, асоційованому з планувальником 412 ресурсів 412 і сусідніми базовими станціями 410, для яких приймається інформація абонентського навантаження. У одному прикладі, планувальник 412 ресурсів може масштабувати ресурси, що використовуються асоційованими базовими станціями 410, щоб гарантувати рівноправність між сусідніми базовими станціями 410. Додатково і/або альтернативно, планувальник 412 ресурсів 412 може координувати коефіцієнт використання ресурсів, так щоб набори ресурсів, що використовуються сусідніми базовими станціями 410, не перекривалися. Таким чином, повинно бути зрозуміло, що масштабування розподілених ресурсів, оскільки ілюструється системою 400, може дозволити сусіднім базовим станціям 410 включатися в процес типу узгодження для пропорційного розподілу системних ресурсів, основуючись на їх відносному навантаженні. Згідно з одним аспектом, система бездротового зв'язку може використовувати масштабування централізованих ресурсів, як ілюструється системою 300, масштабування централізованих ресурсів, як ілюструється системою 400, або їх комбінацію, для пропорційного розподілу системних ресурсів зв'язку. У будь-якому сценарії, повинно бути зрозуміло, що масштабування ресурсів забезпечує можливість використання системних ресурсів відповідними АР точками згідно з їх відносним абонентським навантаженням, тим самим, гарантуючи рівноправність між АР точками в мережі зв'язку, і гарантію QoS якості. На фіг. 5-8 викладаються процедурні схеми, які можуть виконуватися згідно з різними аспекта 21 ми, викладеними тут. Хоча, для простоти пояснення, процедурні схеми показані і описані у вигляді деякої послідовності дій, повинно бути зрозуміло, що процедурні схеми не обмежуються цим порядком дій, оскільки деякі дії, згідно з одним або декільком аспектам, можуть відбуватися в різному порядку і/або одночасно з іншими діями, відмінними від тих, що показані і описані тут. Наприклад, фахівцям повинно бути зрозуміло, що процедурні схеми могли б бути альтернативно представлені у вигляді послідовності взаємопов'язаних станів або подій, як, наприклад, в діаграмі станів. Більше того не всі дії, що ілюструються можуть бути необхідними для виконання процедурні схеми згідно з одним або декількома аспектами. На фіг. 5 ілюструється процедурна схема 500 для пропорційного розподілу ресурсів зв'язку серед сусідніх точок доступу (наприклад, базових станцій 210) в системі бездротового зв'язку (наприклад, система 200). Повинно бути зрозуміло, що процедурна схема 500 може бути виконана, наприклад, за допомогою точки доступу (наприклад, базової станції 210), системного контролера (наприклад, контролер 340 ресурсів), і/або будьякого відповідного мережного логічного об'єкта. Процедурна схема 500 починається в блоці 502, в якому визначається відносне навантаження відповідних базових станцій в локальній області. У одному прикладі, навантаження базової станції може бути обчислене для визначення в блоці 502, основуючись на різних чинниках, таких як число користувачів (наприклад, терміналів 220), що обслуговуються базовою станцією, число потоків високої QoS якості, асоційованих з базовою станцією. Параметри QoS якості, асоційовані з відповідними користувачами, що обслуговуються базовою станцією, пропускна здатність на одного користувача, повна швидкість передачі даних базової станції і подібне. У іншому прикладі, відносне навантаження може бути визначене шляхом порівняння навантаження відповідних базових станцій один з одним, з усередненим параметром навантаження або параметром за умовчанням, і/або будь-яким іншим відповідним засобом. Потім процедурна схема 500 переходить до блоку 504, в якому системні ресурси пропорціонально розподіляються серед відповідних базових станцій як функція їх визначеного відносного навантаження. У одному прикладі, пропорційний розподіл ресурсів може бути об'єднаний з функціональними можливостями повторного використання частоти в блоці 504, щоб гарантувати, що сусідні базові станції не використовують системні ресурси, що перекриваються. На фіг. 6 ілюструється процедурна схема 600 для пропорційного розподілу ресурсів зв'язку серед відповідних точок доступу, основуючись на механізмі централізованого планування. Процедурна схема 600 може бути виконана, наприклад, за допомогою точки доступу (наприклад, АР 310, 320 і/або 330), системного контролера (наприклад, контролер 340 ресурсів) і/або будь-якого відповідного мережного логічного об'єкта. Процедурна схема 600 починається в блоці 602, в якому з відповідних терміналів (наприклад, AT 312) виходить 96083 22 інформація якості каналу. Далі, в блоці 604, ідентифікуються відповідні обслуговуючі АР точки для терміналів, з яких в блоці 602 була одержана інформація про якість каналу. У одному прикладі, відносне навантаження АР точок, ідентифікованих в блоці 604, також може визначатися, основуючись на інформації про якість каналу, одержаній в блоці 602, і/або даних, що стосується терміналів, що обслуговуються відповідними АР точками. У блоці 606, пропорційний розподіл системних ресурсів обчислюється (наприклад, оптимізатором 342 ресурсів) так, що оптимізується метрика заданих характеристик системи. Метрикою характеристик системи, що використовується в блоці 606, можливо, наприклад, повна пропускна здатність системи, середня пропускна здатність системи, кінцева пропускна здатність системи (в гіршому випадку), рівноправності використання ресурсів між АР точками або подібне. Потім, процедурна схема 600 завершується в блоці 608, в якому відповідні обслуговуючі АР точки плануються (наприклад, за допомогою планувальника 344 ресурсів), основуючись щонайменше частково, на пропорційному розподілі системних ресурсів, обчисленому в блоці 606. Фіг.7 ілюструє процедурну схему 700 для пропорційного розподілу системних ресурсів серед відповідних точок доступу, основуючись на механізмі розподіленого планування. Повинно бути зрозуміло, що процедурна схема 700 може бути виконана, наприклад, за допомогою точки доступу (наприклад, базової станції 410) і/або будь-якого іншого відповідного пристрою. Процедурна схема 700 починається в блоці 702, в якому визначається поточне абонентське навантаження, що забезпечується на відповідних асоційованих мобільних терміналах (наприклад. AT 405). У блоці 704, ідентифікується інформація абонентського навантаження, відповідна одній або декільком сусіднім точкам доступу. Інформацією, ідентифікованою в блоці 704, може бути, наприклад, абонентське навантаження відповідних точок доступу, усереднений параметр навантаження або параметр за умовчанням для системи зв'язку, і/або їх локальна область і/або будь-яка інша відповідна інформація. Потім процедурна схема 700 завершується в блоці 706, в якому визначається частка системних ресурсів для використання для зв'язку з асоційованими мобільними терміналами (наприклад, за допомогою планувальника 412 ресурсів), основуючись, на поточному абонентському навантаженні, визначеному в блоці 702, і на інформації абонентського навантаження з сусідніх точок доступу, ідентифікованих в блоці 704. Фіг.8 ілюструє процедурну схему 800 способу для визначення і складання звітів про взаємні перешкоди, що спостерігаються в системі бездротового зв'язку. Процедурна схема 800 може бути виконана за допомогою точки доступу, термінала доступу і/або будь-якого іншого відповідного мережного логічного об'єкта. Процедурна схема 800 починається в блоці 802, в якому ідентифікується набір ресурсів, що використовуються для зв'язку в системі бездротового зв'язку. Далі, в блоці 804, визначаються значення взаємних перешкод, при 23 сутніх у відповідних піднаборах ресурсів, ідентифікованих в блоці 802. Потім процедурна схема 800 завершується в блоці 806, в якому звіти значень взаємних перешкод, визначених в блоці 804, передаються в одну або декілька обслуговуючих і/або не обслуговуючих точок доступу. Тепер звернемося до фіг. 9, на якій забезпечується блок схема, що ілюструє приклад системи 900 бездротового зв'язку, в якій можуть функціонувати різні аспекти, описані тут. У одному прикладі, система 900 являє собою систему з багатьма входами і багатьма виходами (МІМО), яка включає в себе систему 910 передавача і систему 950 приймача. Однак повинно бути зрозуміло, що система 910 передавача і/або система 950 приймача також могли б застосовуватися до системи з багатьма входами і одним виходом, в якій, наприклад, багато передавальних антен (наприклад, на базовій станції) можуть передавати один або декілька потоків символів в один пристрій антени (наприклад, мобільну станцію). Крім того, повинно бути зрозуміло, що описані тут аспекти системи 910 передавача і/або системи 950 приймача, могли б використовуватися в зв'язку з антенною системою з одним входом і одним виходом. Згідно з одним аспектом, дані трафіку для декількох потоків даних забезпечуються в системі 910 передавача з джерела даних 912 в процесор 914 передачі (ТХ) даних. У одному прикладі, кожний потік даних може потім передаватися через відповідну передавальну антену 924. Додатково, процесор 914 передачі (ТХ) даних може форматувати, кодувати і перемежовувати дані трафіку для кожного потоку даних, основуючись на конкретній схемі кодування, вибраній для кожного відповідного потоку даних, щоб забезпечити закодовані дані. У одному прикладі, закодовані дані для кожного потоку даних потім можуть мультиплексуватися з даними контрольного сигналу з використанням методів OFDMA доступу. Даними контрольного сигналу можуть бути, наприклад, відомі конфігурації даних, які обробляються відомим способом. Далі, дані контрольного сигналу можуть бути використані в системі 950 приймача для оцінки відгук) каналу. Повертаючись до системи 910 передавача, мультиплексований контрольний сигнал і закодовані дані для кожного потоку даних можуть модулюватися, основуючись на конкретній схемі модуляції (наприклад, BPSK (двійкова фазова маніпуляція), QPSK (квадратурна фазова маніпуляція), M-PSK (М-квадратурна фазова маніпуляція), M-QAM (М-квадратурна амплітудна модуляція)), вибраній для кожного відповідного потоку даних, щоб забезпечити символи модуляції. У одному прикладі, швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, що виконуються і/або що забезпечуються процесором 930. Далі, символи модуляції для всіх потоків даних можуть подаватися в ТХ процесор 920, який додатково обробляє символи модуляції (наприклад, для OFDM доступу). Потім ТХ МІМО процесор 920 подає NT потоків символів модуляції в NТ приймачів-передавачів 922a-922t. У одному прикладі, кожний приймач-передавач 922 може приймати і 96083 24 обробляти відповідний потік символів, щоб забезпечити один або декілька аналогових сигналів. Потім кожний приймач-передавач 922 додатково може погоджувати аналогові сигнали (наприклад, посилювати, фільтрувати і перетворювати з підвищенням частоти), щоб забезпечити модульований сигнал, відповідний для передачі по МІМО каналу. Відповідно, NТ модульованих сигналів з приймачів-передавачів 922a-922t потім можуть передаватися з NT антен 924а-924t, відповідно. Згідно з іншим аспектом, модульовані сигнали, що передаються, приймаються в системі 950 приймача NR антенами 952а-952r. Потім прийнятий сигнал з кожної антени 952 подається у відповідні приймачі-передавачі 954. У одному прикладі, кожний приймач-передавач 954 може погоджувати відповідні прийняті сигнали (наприклад, фільтрувати, посилювати і перетворювати з пониженням частоти), оцифровувати узгоджені сигнали, щоб забезпечити вибірки, і потім обробляти вибірки, щоб забезпечити відповідний прийнятий потік символів. Потім RX МІМО процесор 960 приймає і обробляє NR прийнятих потоків символів з NR приймачів-передавачів 954, основуючись на техніці обробки конкретного приймача, щоб забезпечити NT детектованих потоків символів. У одному прикладі, кожний детектований потік символів може включати в себе символи, які є оцінками символів модуляції, що передаються для відповідного потоку даних. Потім процесор може обробляти кожний потік символів щонайменше частково, за допомогою демодуляції, зверненого перемежовування і декодування кожного детектованого потоку символів для відновлення даних трафіку для відповідного потоку даних. Таким чином, обробка RX процесором 960 може бути комплементарною до обробки, що виконується ТХ МІМО процесором 920 і ТХ процесором даних 914 в системі 910 передавача. Процесор RX 960 може додатково забезпечувати передачу оброблених потоків символів в приймач 964 даних. Згідно з одним аспектом, оцінка відгуку каналу, RX, що генерується процесором 960, може бути використана для виконання просторово-часової обробки в приймачі, для регулювання рівнів потужності, для зміни швидкості або схем модуляції і/або для інших відповідних дій. Додатково, RX процесор 960 може далі обробляти характеристики каналу, як, наприклад, відношення сигналу до шуму і до перешкод (SNR) детектованих потоків символів. Потім RX процесор 960 може забезпечувати передачу оцінних характеристик каналу в процесор 970. У одному прикладі, RX процесор 960 або процесор 970 може додатково виводити оцінку діючого SNR відношення для системи. Потім процесор 970 може забезпечувати передачу інформації стану каналу (CSI), яка може містити інформацію, що стосується лінії зв'язку і/або до прийнятого потоку даних. Ця інформація може включати в себе, наприклад, діюче SNR відношення. Потім CSI інформація обробляється ТХ процесором даних 918, модулюється модулятором 980, узгоджується приймачами-передавачами 954а954r і передається зворотно в систему 910 передавача. Крім того, джерело 916 даних в системі 25 950 передавача може забезпечувати додаткові дані, які повинні оброблятися ТХ процесором даних 918. Потім в системі 910 передавача, модульовані сигнали з системи 950 приймача можуть прийматися антенами 924, узгоджуватися приймачамипередавачами 922, демодулюватися демодулятором 940 і оброблятися RX процесором даних 942, щоб відновити CSI інформацію, передану системою приймача. У одному прикладі, CSI інформація, що передається, може потім передаватися в процесор 930 і використовуватися для визначення швидкостей передачі даних, а також схем кодування і модуляції, які повинні використовуватися для одного або декількох потоків даних. Потім визначені схеми кодування і модуляції передаються в приймачі-передавачі 922 для квантування і/або для використання в більш пізніх передачах в систему 950 приймача. Альтернативно або додатково, передана CSI інформація може бути використана процесором для генерації різних елементів керування для ТХ процесора 914 даних і ТХ МІМО процесора 920. У іншому прикладі, CSI інформація або інша інформація, що обробляється RX процесором 942 даних, може передаватися в приймач 944 даних. У одному прикладі, процесор 930 в системі 910 передавача і процесор 970 в системі 950 приймача направляють роботу в їх відповідних системах. Додатково, запам'ятовуючий пристрій 932 системи 910 передавача і запам'ятовуючий пристрій 972 системи 950 приймача можуть забезпечити збереження програмних кодів і даних, що використовуються процесорами 930 і 970, відповідно. Далі, в системі 950 приймача, можуть бути використані різні методи обробки для обробки N R прийнятих сигналів для детектування NT переданих потоків символів. Згадані методи обробки в системі приймача можуть включати в себе просторові і просторово-часові методи обробки в системі приймача, які також можуть згадуватися як методи обробки в системі приймача корекції і/або корекції подальшого дроблення і придушення взаємних перешкод, які також можуть згадуватися як методи обробки в системі приймача подальшого придушення взаємних перешкод або подальшого придушення. Фіг. 10 - блок схема системи 1000, яка сприяє організації операції перерозподілу каналів зв'язку від одного стільника до іншого в системі бездротового зв'язку згідно з різними аспектами, описаними тут. У одному прикладі, система 1000 включає в себе базову станцію або точку доступу 1002. Як показано, точка доступу 1002 приймає сигнал(и) з одного або декількох терміналів 1004 через одну або декілька приймальних (Rx) антен 1006, і передає в один або декілька терміналів 1004 через одну або декілька передавальних (Тх) антен 1008. Крім того, точка доступу 1002 містить приймач 1010, який приймає інформацію з приймальних антен 1006. У одному прикладі, приймач 1010 може бути оперативно пов'язаний з демодулятором 1012, яким демодулює прийняту інформацію. Потім демодульовані символи аналізуються процесором 1014. Процесор 1014 сполучений до запа 96083 26 м'ятовуючого пристрою 1016, який зберігає інформацію, що стосується групи кодів, до призначень терміналів доступу, до довідкових таблиць, пов'язаних з ними, до унікальних послідовностей перестановки елементів і до інших подібних типів інформації. У одному прикладі, точка 1002 доступу може використовувати процесор 1014 для виконання процедурних схем 500, 600, 700 і інших подібних і відповідних процедурних схем. Точка 1002 доступу також включає в себе модулятор 1018, який може мультиплексувати сигнал для передачі передавачем 1020 через передавальні антени 1008. Фіг. 12 - блок схема пристрою додаткової системи 1100, яка сприяє організації перемикання в системі бездротового зв'язку згідно з різними аспектами, описаними тут. У одному прикладі, система 1100 включає в себе мобільний термінал 1102. Як показано, мобільний термінал 1102 приймає сигнал(и) з однієї або декількох базових станцій 1104 через одну або декілька антен 1108. Крім того, мобільний термінал 1102 містить приймач 1110, який приймає інформацію з антени 1108. У одному прикладі, приймач 1110 може бути оперативно пов'язаний з демодулятором 1112, яким демодулює прийняту інформацію. Потім демодульовані символи аналізуються процесором 1114. Процесор 1114 сполучений до запам'ятовуючого пристрою 1116, який зберігає дані і/або програмні коди, що відносяться до мобільного термінала 1102. Крім того, мобільний термінал 1102 може використовувати процесор 1114 для виконання процедурної схеми 900 і інших подібних і відповідних процедурних схем. Мобільний термінал 1102 також включає в себе модулятор 1118, який може мультиплексувати сигнал для передачі передавачем 1120 через передавальні антени 1108. Фіг. 12 ілюструє блок схему пристрою, який сприяє масштабуванню ресурсів для рівноправності між точками доступу в мережі зв'язку (наприклад, система 200). Повинно бути зрозуміло, що пристрій 1200 представлений як такий, що включає в себе функціональні блоки, які представляють функції, що виконуються процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудоване ПЗ). Пристрій 1200 може бути виконаний у вигляді точки доступу (наприклад, базової станції 210), системного контролера (наприклад, контролера 340 ресурсів) і/або будьякого відповідного мережного логічного об'єкта, і може включати в себе модуль 1202 для визначення номінального абонентського навантаження, асоційованого з відповідними точками доступу; і модуль 1204 для планування ресурсів для використання однією або декількома з відповідних точок доступу як функції номінального абонентського навантаження. Фіг. 13 ілюструє блок схему пристрою 1300, який сприяє складанню звітів про взаємні перешкоди в мережі зв'язку. Повинно бути зрозуміло, що пристрій 1300 представлений як такий, що включає в себе функціональні блоки, які представляють функції, що виконуються процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудоване ПЗ). Пристрій 1300 може 27 бути виконаний у вигляді точки доступу (наприклад, термінала 220) і/або будь-якого відповідного мережного логічного об'єкта, і може включати в себе модуль 1302 для визначення відповідних значень взаємних перешкод, що спостерігаються у відповідних піднаборах системних ресурсів зв'язку, і модуль 1304 для складання звітів визначених значень взаємних перешкодах. У одному з варіантів здійснення, передача звітів може виконуватися в одну або декілька точок доступу. Повинно бути зрозуміло, що описані тут аспекти можуть бути реалізовані в апаратних засобах, програмному забезпеченні, вбудованому програмному забезпечення, зв'язуючому ПЗ, мікрокоді або будь-якій їх комбінації. Коли системи і/або способи реалізовуються в програмному забезпеченні, вбудованому програмному забезпечення, зв'язуючому ПЗ або мікрокоді, в програмному коді або кодових сегментах, вони можуть зберігатися в комп'ютернозчитуваних носіях, таких як компоненти запам'ятовуючого пристрою або будь-якої їх комбінації. Кодові сегменти можуть бути представлені у вигляді процедури, функції, підпрограми, рутинної процедури, рутинної підпрограми, модуля, пакету програм, класу або будь-якої комбінації інструкцій, структур даних або операторів програми. Кодовий сегмент може бути сполучений до іншого кодового сегмента або до схеми апаратних засобів за допомогою пересилки і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дана і тому подібне можуть пересилатися, просуватися або 96083 28 передаватися з використанням будь-якого відповідного засобу, що включає в себе спільне використання пам'яті, пересилку повідомлень, пересилки ярлика, мережної передачі і т.п. Для реалізації програмного забезпечення, описані тут методи можуть виконуватися за допомогою модулів (наприклад, процедури, функції і так далі), які виконують описані тут функції. Коди програмного забезпечення можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований всередині процесора або поза ним, у разі чого він може сполучатися до процесора будь-якими відомими засобами. Те, що описано тут, включає в себе приклади одного або декількох аспектів. Звичайно, неможливо описати кожну можливу комбінацію компонентів і процедурних схем для опису вищеописаних аспектів, але фахівцеві повинно бути зрозуміло, що можливо багато комбінацій і перестановок різних аспектів. Відповідно, описані аспекти охоплюють всі подібні зміни, модифікації і варіації, які знаходяться в межах суті і об'єму домагань прикладеної формули винаходу. Крім того, до тієї міри, в якій термін «включає в себе» використовується або в докладному описі, або в формулі винаходу, цей термін повинен бути включаючим способом, подібним терміну «що містить», як «що містить», коли інтерпретується і коли використовується як традиційне слово в формулі винаходу. Більш того термін «або», що використовується або в докладному описі, або в формулі винаходу, означає не невиняткове «або». 29 96083 30 31 96083 32 33 96083 34 35 96083 36 37 96083 38 39 96083 40 41 96083 42 43 96083 44 45 96083 46 47 Комп’ютерна верстка М. Мацело 96083 Підписне 48 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюResources scaling in wireless communication systems
Автори англійськоюJi, Tingfang, Gorokhov, Alexei, Dayal, Pranav
Назва патенту російськоюМасштабирование рессурсов в системах беспроводной связи
Автори російськоюЦзи Тинфан, Улупинар Фатих, Даял Пранав
МПК / Мітки
МПК: H04W 16/04, H04W 16/00
Мітки: ресурсів, зв'язку, масштабування, системах, бездротового
