Пилоосаджувальна камера

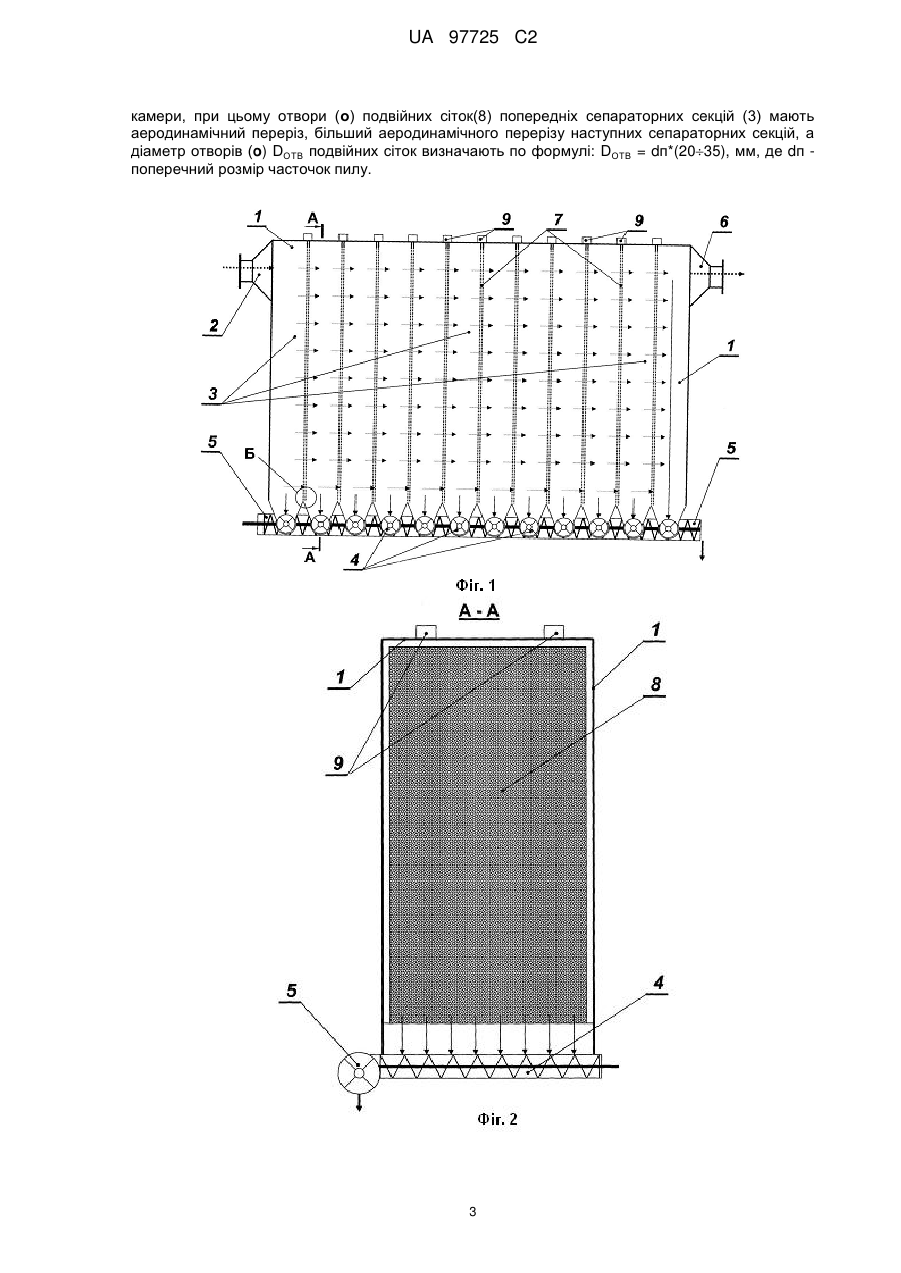

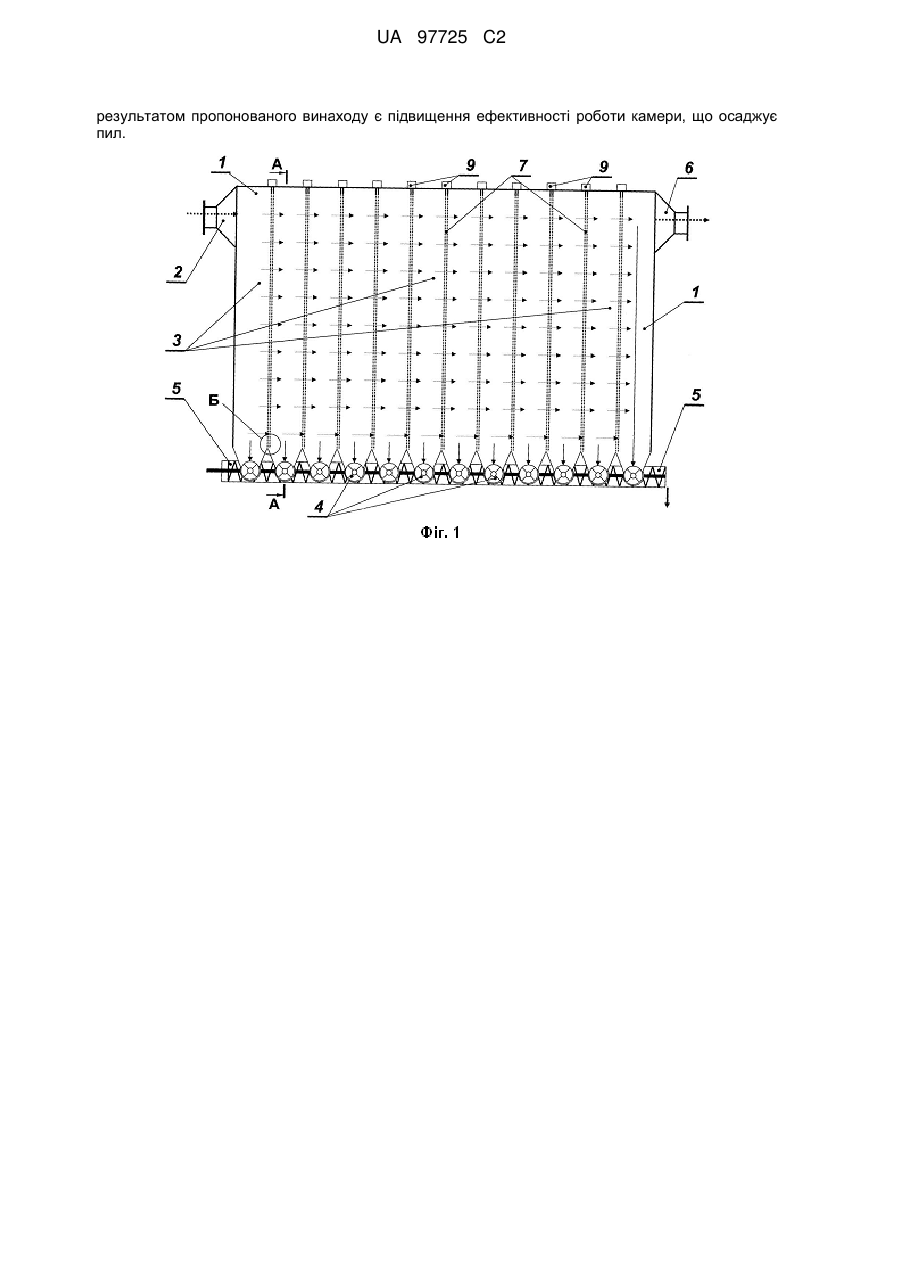

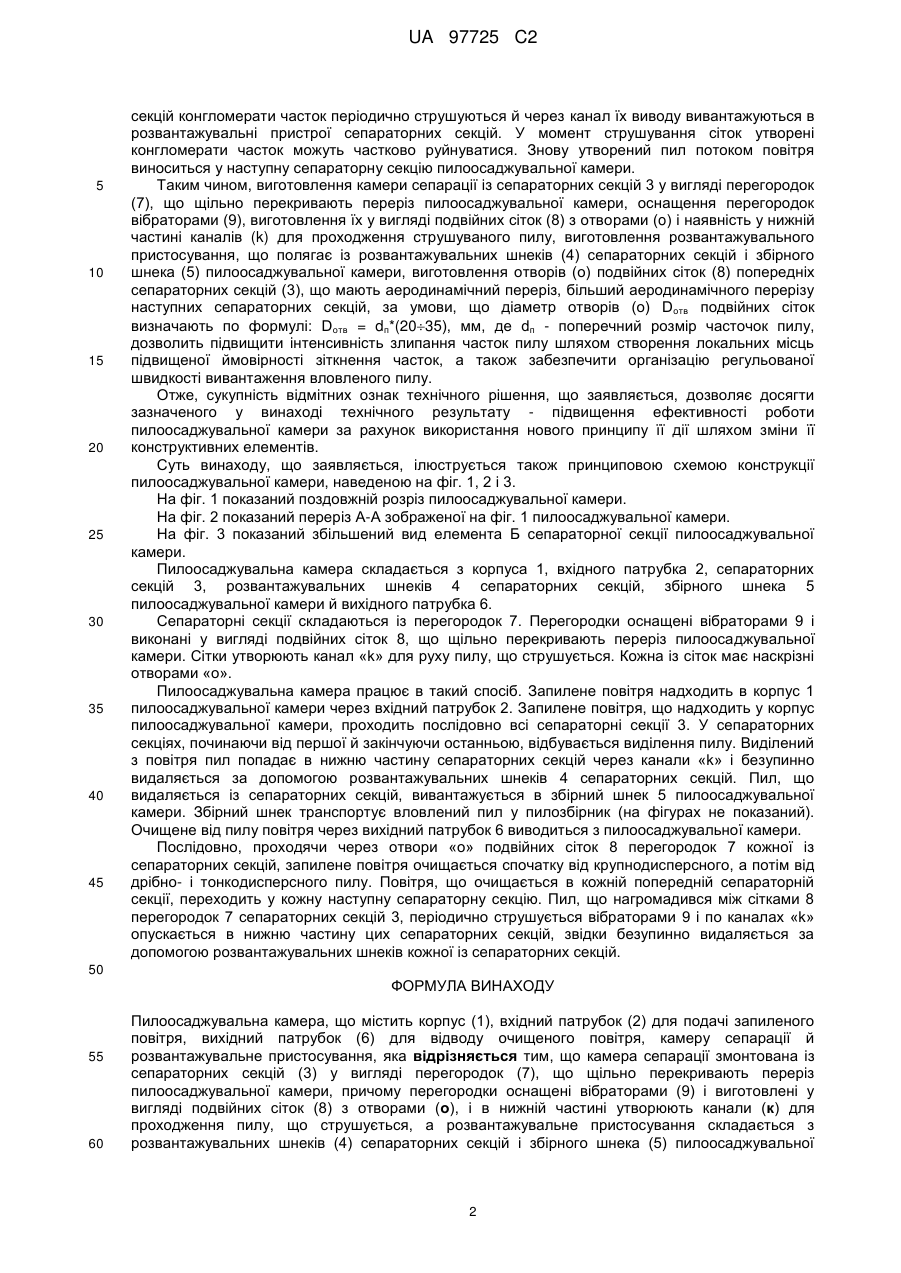

Реферат: Винахід належить до галузі очищення сухих газових сумішей від пилу, що втримується в ній (крупно-, дрібно- і тонкодисперсного), зокрема очищення повітря від пилу, і може бути застосований в системах пилогазоочистки на металургійних, хімічних і інших підприємствах. Пилоосаджувальна камера містить корпус (1), вхідний патрубок (2) для подачі запиленого повітря, вихідний патрубок (6) для відводу очищеного повітря, камеру сепарації й розвантажувальне пристосування. Камера сепарації змонтована із сепараторних секцій (3) у вигляді перегородок (7), що щільно перекривають переріз пилоосаджувальної камери, причому перегородки оснащені вібраторами (9) і виготовлені у вигляді подвійних сіток (8) з отворами (о) і в нижній частині утворюють канали (к) для проходження пилу, що струшується, а розвантажувальне пристосування складається з розвантажувальних шнеків (4) сепараторних секцій і збірного шнека (5) пилоосаджувальної камери, при цьому отвори (о) подвійних сіток (8) попередніх сепараторних секцій (3) мають аеродинамічний переріз, більший аеродинамічного перерізу наступних сепараторних секцій, а діаметр отворів (о) DОТВ подвійних сіток визначають по формулі: DОТВ = dп*(2035), мм, де dп - поперечний розмір часточок пилу. Технічним UA 97725 C2 (12) UA 97725 C2 результатом пропонованого винаходу є підвищення ефективності роботи камери, що осаджує пил. UA 97725 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі очищення сухих газових сумішей від пилу, що втримується в них (крупно-, дрібно- і тонкодисперсного), зокрема очищення повітря від пилу, і може бути застосований в системах пилогазоочистки на металургійних, хімічних і інших підприємствах. Відомий повітряно-прохідний сепаратор по АС СРСР № 1107901 А, опублік. 15.08.1984 р., що містить корпус, патрубок для подачі аеросуміші, патрубок для відводу повітря, розвантажувальне пристосування, камеру сепарації, поворотну стулку з напрямними пластинами. Недоліком відомого повітряно-прохідного сепаратора є складність його конструкції, а також нестабільність роботи. Відома також пилоосаджувальна камера по патенту РФ № 2306988 С2, опублік. 15.08.1984. Пилоосаджувальна камера містить корпус, патрубок для подачі аеросуміші, патрубок для відводу повітря, розвантажувальне пристосування, камеру сепарації, щонайменше одну поворотну стулку з напрямними пластинами, при цьому поворотна стулка встановлена з можливістю регулювання її місця розташування щодо патрубка для подачі аеросуміші за допомогою консолі, переміщуваної уздовж напрямних, і кожна напрямна пластина встановлена на вертикальній осі й містить регулювальний пристрій і гайку для регулювання її по висоті уздовж вертикальної осі й кута повороту відносно напрямку руху потоку подаваної аеросуміші. Недоліком даної пилоосаджувальної камери є її мала ефективність, обумовлена низьким ступенем очищення повітря від пилу, високими капітальними витратами на процес очищення й великими виробничими площами на її розміщення. Високі капітальні витрати на процес очищення й великі виробничі площі на її розміщення є наслідком її великих габаритних розмірів. Дана пилоосаджувальна камера по технічній суті є найбільш близькою до пилоосаджувальної камери, що заявляється, й вибрана як найближчий аналог (прототип). Спільними ознаками технічного рішення, що заявляється, й найближчого аналога (прототипу) є: корпус, вхідний патрубок для подачі запиленого повітря, вихідний патрубок для відводу очищеного повітря, камера сепарації, розвантажувальне пристосування. В основу винаходу поставлено задачу удосконалення пилоосаджувальної камери шляхом введення нових конструктивних елементів, за рахунок підвищення інтенсивності злипання часток пилу шляхом створення локальних місць підвищеної ймовірності зіткнення часток, а також шляхом організації регульованого вивантаження вловленого пилу, забезпечити високу ефективність роботи пилоосаджувальної камери. Очікуваним технічним результатом пропонованого винаходу є підвищення ефективності роботи пилоосаджувальної камери шляхом зміни її конструктивних елементів за рахунок використання нового принципу її дії. Зазначений технічний результат досягається тим, що в пилоосаджувальної камері, яка містить корпус (1), вхідний патрубок (2) для подачі запиленого повітря, вихідний патрубок (6) для відводу очищеного повітря, камеру сепарації й розвантажувальне пристосування, відповідно до технічного рішення, що заявляється, камера сепарації змонтована із сепараторних секцій (3), у вигляді перегородок (7), що щільно перекривають переріз пилоосаджувальної камери, причому перегородки оснащені вібраторами (9) і виготовлені у вигляді подвійних сіток (8) з отворами (o), і в нижній частині утворюють канали (k) для проходження пилу, що струшується, а розвантажувальне пристосування складається з розвантажувальних шнеків (4) сепараторних секцій і збірного шнека (5) пилоосаджувальної камери, при цьому отвори (o) подвійних сіток (8) попередніх сепараторних секцій (3) мають аеродинамічний переріз, більший аеродинамічного перерізу наступних сепараторних секцій, а діаметр отворів (о) Dотв подвійних сіток визначають по формулі: Dотв = dп*(2035), мм, де dп поперечний розмір часточок пилу. Суть технічного рішення, що заявляється, полягає в наступному. При потраплянні початкового запиленого повітря в сепараторну секцію швидкість його на границі контакту із сепараторними секціями становить 0,1-0,2 м/сек. При проходженні через отвори сіток сепараторної секції швидкість запиленого повітря зростає в 2-3 рази. При цьому окремі мікропотоки запиленого повітря через виникнення локальної турбулентності зустрічаються один з одним. Це веде до збільшення інтенсивності зіткнень часток і до утворення конгломератів часток, розмір яких у порівнянні з розмірами початкових часток підвищується в 5-10 разів. У зоні стабілізації (у зоні ламінарного плину) утворені конгломерати часток осідають униз під дією сили ваги в розвантажувальний пристрій сепараторних секцій. Налиплі ж на сітки сепараторних 1 UA 97725 C2 5 10 15 20 25 30 35 40 45 секцій конгломерати часток періодично струшуються й через канал їх виводу вивантажуються в розвантажувальні пристрої сепараторних секцій. У момент струшування сіток утворені конгломерати часток можуть частково руйнуватися. Знову утворений пил потоком повітря виноситься у наступну сепараторну секцію пилоосаджувальної камери. Таким чином, виготовлення камери сепарації із сепараторних секцій 3 у вигляді перегородок (7), що щільно перекривають переріз пилоосаджувальної камери, оснащення перегородок вібраторами (9), виготовлення їх у вигляді подвійних сіток (8) з отворами (o) і наявність у нижній частині каналів (k) для проходження струшуваного пилу, виготовлення розвантажувального пристосування, що полягає із розвантажувальних шнеків (4) сепараторних секцій і збірного шнека (5) пилоосаджувальної камери, виготовлення отворів (о) подвійних сіток (8) попередніх сепараторних секцій (3), що мають аеродинамічний переріз, більший аеродинамічного перерізу наступних сепараторних секцій, за умови, що діаметр отворів (о) D отв подвійних сіток визначають по формулі: Dотв = dп*(2035), мм, де dп - поперечний розмір часточок пилу, дозволить підвищити інтенсивність злипання часток пилу шляхом створення локальних місць підвищеної ймовірності зіткнення часток, а також забезпечити організацію регульованої швидкості вивантаження вловленого пилу. Отже, сукупність відмітних ознак технічного рішення, що заявляється, дозволяє досягти зазначеного у винаході технічного результату - підвищення ефективності роботи пилоосаджувальної камери за рахунок використання нового принципу її дії шляхом зміни її конструктивних елементів. Суть винаходу, що заявляється, ілюструється також принциповою схемою конструкції пилоосаджувальної камери, наведеною на фіг. 1, 2 і 3. На фіг. 1 показаний поздовжній розріз пилоосаджувальної камери. На фіг. 2 показаний переріз А-А зображеної на фіг. 1 пилоосаджувальної камери. На фіг. 3 показаний збільшений вид елемента Б сепараторної секції пилоосаджувальної камери. Пилоосаджувальна камера складається з корпуса 1, вхідного патрубка 2, сепараторних секцій 3, розвантажувальних шнеків 4 сепараторних секцій, збірного шнека 5 пилоосаджувальної камери й вихідного патрубка 6. Сепараторні секції складаються із перегородок 7. Перегородки оснащені вібраторами 9 і виконані у вигляді подвійних сіток 8, що щільно перекривають переріз пилоосаджувальної камери. Сітки утворюють канал «k» для руху пилу, що струшується. Кожна із сіток має наскрізні отворами «о». Пилоосаджувальна камера працює в такий спосіб. Запилене повітря надходить в корпус 1 пилоосаджувальної камери через вхідний патрубок 2. Запилене повітря, що надходить у корпус пилоосаджувальної камери, проходить послідовно всі сепараторні секції 3. У сепараторних секціях, починаючи від першої й закінчуючи останньою, відбувається виділення пилу. Виділений з повітря пил попадає в нижню частину сепараторних секцій через канали «k» і безупинно видаляється за допомогою розвантажувальних шнеків 4 сепараторних секцій. Пил, що видаляється із сепараторних секцій, вивантажується в збірний шнек 5 пилоосаджувальної камери. Збірний шнек транспортує вловлений пил у пилозбірник (на фігурах не показаний). Очищене від пилу повітря через вихідний патрубок 6 виводиться з пилоосаджувальної камери. Послідовно, проходячи через отвори «о» подвійних сіток 8 перегородок 7 кожної із сепараторних секцій, запилене повітря очищається спочатку від крупнодисперсного, а потім від дрібно- і тонкодисперсного пилу. Повітря, що очищається в кожній попередній сепараторній секції, переходить у кожну наступну сепараторну секцію. Пил, що нагромадився між сітками 8 перегородок 7 сепараторних секцій 3, періодично струшується вібраторами 9 і по каналах «k» опускається в нижню частину цих сепараторних секцій, звідки безупинно видаляється за допомогою розвантажувальних шнеків кожної із сепараторних секцій. 50 ФОРМУЛА ВИНАХОДУ 55 60 Пилоосаджувальна камера, що містить корпус (1), вхідний патрубок (2) для подачі запиленого повітря, вихідний патрубок (6) для відводу очищеного повітря, камеру сепарації й розвантажувальне пристосування, яка відрізняється тим, що камера сепарації змонтована із сепараторних секцій (3) у вигляді перегородок (7), що щільно перекривають переріз пилоосаджувальної камери, причому перегородки оснащені вібраторами (9) і виготовлені у вигляді подвійних сіток (8) з отворами (о), і в нижній частині утворюють канали (к) для проходження пилу, що струшується, а розвантажувальне пристосування складається з розвантажувальних шнеків (4) сепараторних секцій і збірного шнека (5) пилоосаджувальної 2 UA 97725 C2 камери, при цьому отвори (о) подвійних сіток(8) попередніх сепараторних секцій (3) мають аеродинамічний переріз, більший аеродинамічного перерізу наступних сепараторних секцій, а діаметр отворів (o) DОТВ подвійних сіток визначають по формулі: DОТВ = dп*(2035), мм, де dп поперечний розмір часточок пилу. 3 UA 97725 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
