Робоче колесо відцентрового насоса

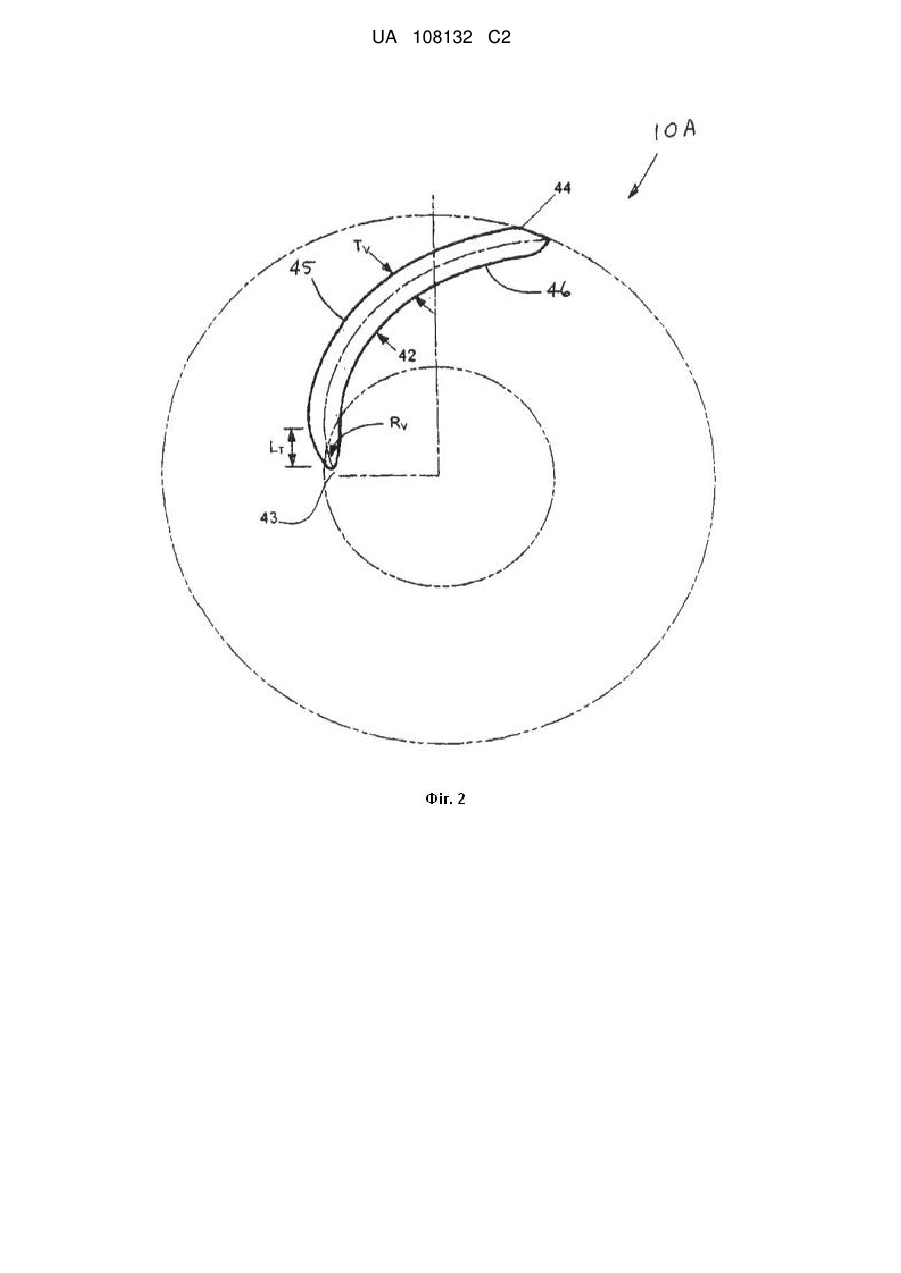

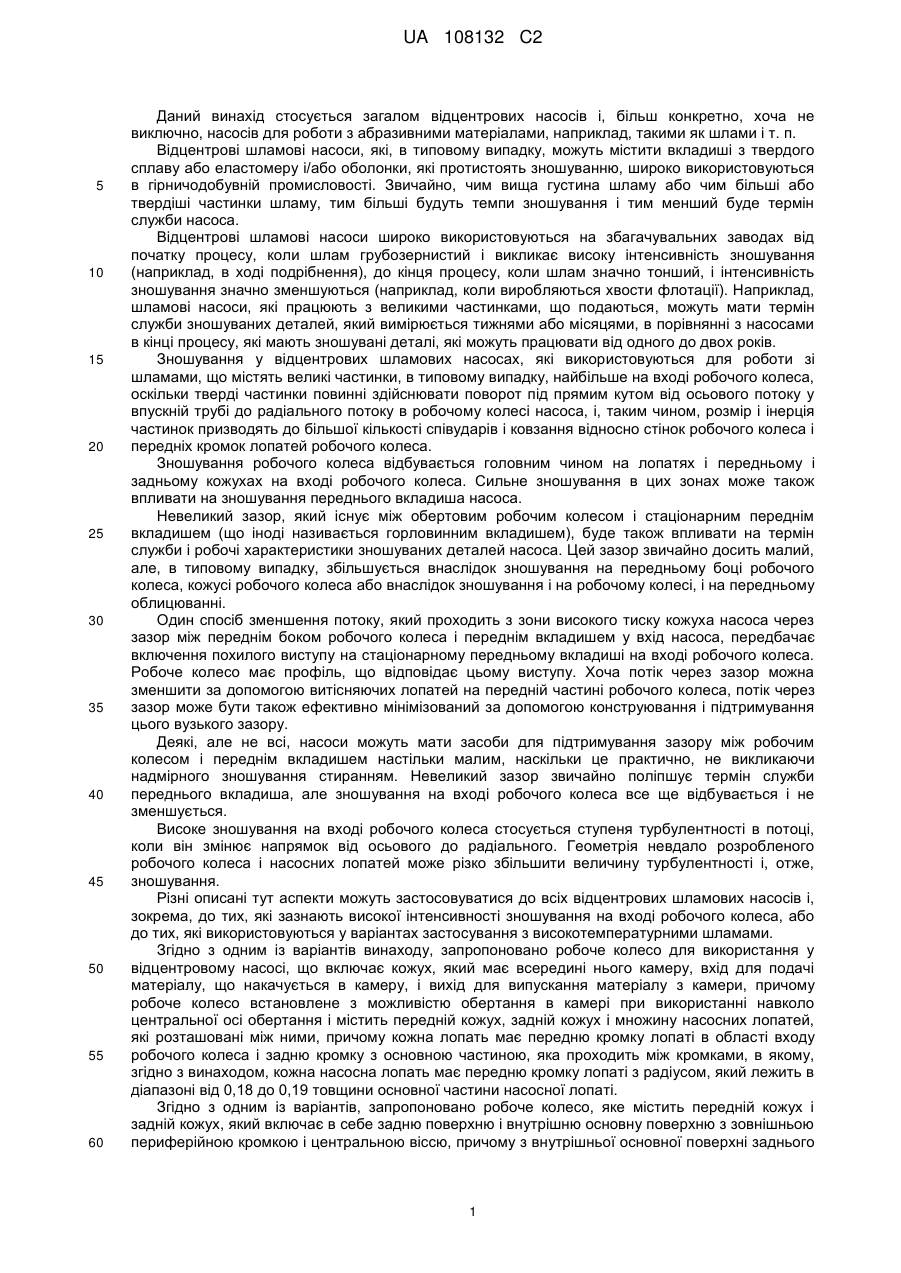

Реферат: Робоче колесо (40) для використання у відцентровому насосі (10) включає кожух (12), що має всередині нього камеру (20), вхід для подачі матеріалу, який накачується в камеру (20), і вихід для випуску матеріалу з камери (20). Робоче колесо (40) встановлене з можливістю обертання в камері (20) при використанні навколо центральної осі (Х-Х) обертання і містить передній кожух (50), задній кожух (51) і множину насосних лопатей (42), розташованих між ними. Кожна лопать (42) має передню кромку (43) лопаті в ділянці входу робочого колеса і задню кромку (44) з основною частиною, яка проходить між кромками. Для зменшення зношування кожна насосна лопать (42) має передню кромку (43) лопаті з радіусом (Rv), який лежить в діапазоні від 0,18 до 0,19 товщини (Tv) основної частини насосної лопаті. UA 108132 C2 (12) UA 108132 C2 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується загалом відцентрових насосів і, більш конкретно, хоча не виключно, насосів для роботи з абразивними матеріалами, наприклад, такими як шлами і т. п. Відцентрові шламові насоси, які, в типовому випадку, можуть містити вкладиші з твердого сплаву або еластомеру і/або оболонки, які протистоять зношуванню, широко використовуються в гірничодобувній промисловості. Звичайно, чим вища густина шламу або чим більші або твердіші частинки шламу, тим більші будуть темпи зношування і тим менший буде термін служби насоса. Відцентрові шламові насоси широко використовуються на збагачувальних заводах від початку процесу, коли шлам грубозернистий і викликає високу інтенсивність зношування (наприклад, в ході подрібнення), до кінця процесу, коли шлам значно тонший, і інтенсивність зношування значно зменшуються (наприклад, коли виробляються хвости флотації). Наприклад, шламові насоси, які працюють з великими частинками, що подаються, можуть мати термін служби зношуваних деталей, який вимірюється тижнями або місяцями, в порівнянні з насосами в кінці процесу, які мають зношувані деталі, які можуть працювати від одного до двох років. Зношування у відцентрових шламових насосах, які використовуються для роботи зі шламами, що містять великі частинки, в типовому випадку, найбільше на вході робочого колеса, оскільки тверді частинки повинні здійснювати поворот під прямим кутом від осьового потоку у впускній трубі до радіального потоку в робочому колесі насоса, і, таким чином, розмір і інерція частинок призводять до більшої кількості співударів і ковзання відносно стінок робочого колеса і передніх кромок лопатей робочого колеса. Зношування робочого колеса відбувається головним чином на лопатях і передньому і задньому кожухах на вході робочого колеса. Сильне зношування в цих зонах може також впливати на зношування переднього вкладиша насоса. Невеликий зазор, який існує між обертовим робочим колесом і стаціонарним переднім вкладишем (що іноді називається горловинним вкладишем), буде також впливати на термін служби і робочі характеристики зношуваних деталей насоса. Цей зазор звичайно досить малий, але, в типовому випадку, збільшується внаслідок зношування на передньому боці робочого колеса, кожусі робочого колеса або внаслідок зношування і на робочому колесі, і на передньому облицюванні. Один спосіб зменшення потоку, який проходить з зони високого тиску кожуха насоса через зазор між переднім боком робочого колеса і переднім вкладишем у вхід насоса, передбачає включення похилого виступу на стаціонарному передньому вкладиші на вході робочого колеса. Робоче колесо має профіль, що відповідає цьому виступу. Хоча потік через зазор можна зменшити за допомогою витісняючих лопатей на передній частині робочого колеса, потік через зазор може бути також ефективно мінімізований за допомогою конструювання і підтримування цього вузького зазору. Деякі, але не всі, насоси можуть мати засоби для підтримування зазору між робочим колесом і переднім вкладишем настільки малим, наскільки це практично, не викликаючи надмірного зношування стиранням. Невеликий зазор звичайно поліпшує термін служби переднього вкладиша, але зношування на вході робочого колеса все ще відбувається і не зменшується. Високе зношування на вході робочого колеса стосується ступеня турбулентності в потоці, коли він змінює напрямок від осьового до радіального. Геометрія невдало розробленого робочого колеса і насосних лопатей може різко збільшити величину турбулентності і, отже, зношування. Різні описані тут аспекти можуть застосовуватися до всіх відцентрових шламових насосів і, зокрема, до тих, які зазнають високої інтенсивності зношування на вході робочого колеса, або до тих, які використовуються у варіантах застоcування з високотемпературними шламами. Згідно з одним із варіантів винаходу, запропоновано робоче колесо для використання у відцентровому насосі, що включає кожух, який має всередині нього камеру, вхід для подачі матеріалу, що накачується в камеру, і вихід для випускання матеріалу з камери, причому робоче колесо встановлене з можливістю обертання в камері при використанні навколо центральної осі обертання і містить передній кожух, задній кожух і множину насосних лопатей, які розташовані між ними, причому кожна лопать має передню кромку лопаті в області входу робочого колеса і задню кромку з основною частиною, яка проходить між кромками, в якому, згідно з винаходом, кожна насосна лопать має передню кромку лопаті з радіусом, який лежить в діапазоні від 0,18 до 0,19 товщини основної частини насосної лопаті. Згідно з одним із варіантів, запропоновано робоче колесо, яке містить передній кожух і задній кожух, який включає в себе задню поверхню і внутрішню основну поверхню з зовнішньою периферійною кромкою і центральною віссю, причому з внутрішньої основної поверхні заднього 1 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 кожуха виступає множина насосних лопатей в напрямку переднього кожуха, розташованих на відстані одна від одної на внутрішній основній поверхні з утворенням випускного каналу між суміжними насосними лопатями, при цьому кожна насосна лопать включає в себе передню кромку в області центральної осі і задню кромку в області периферійної кромки, при цьому задній кожух додатково включає в себе опуклу частину, яка має зігнений профіль з вершиною опуклої частини в області центральної осі, яка проходить у напрямку переднього кожуха, при цьому існує зігнена перехідна область між внутрішньою основною поверхнею і опуклою частиною, в якому, згідно з винаходом, перехідна область має радіус кривизни, і робоче колесо має діаметр, причому співвідношення радіуса кривизни і діаметра складає від 0,02 до 0,50, при цьому один або більше проходів мають зв'язану з ними одну або більше випускних напрямних лопатей, причому одна або кожна випускна напрямна лопать розташована на основній поверхні щонайменше одного з кожухів. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене з можливістю обертання при використанні в камері навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними і мають, кожна, передню кромку в області входу робочого колеса і задню кромку, в якому, згідно з винаходом, передній кожух має дугоподібну внутрішню поверхню в області входу робочого колеса, яка має профіль, визначений наступним: 5 4 3 2 yn=-2,3890009903хn +19,4786939775хn -63,2754154980хn +102,6199259524хn 83,4315403428х+27,7322233171, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2) і хn дорівнює х/В2, причому x і у визначають фактичні координати дугоподібної внутрішньої поверхні переднього кожуха робочого колеса, причому зовнішній діаметр (D2) робочого колеса становить 550 мм і ширина (В2) виходу робочого колеса становить 72 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає кожух, що має всередині нього камеру, вхід для подачі матеріалу, що накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлено в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними і мають, кожна, передню кромку в області входу робочого колеса і задню кромку, при цьому задній кожух також включає опуклу частину, яка має зігнений профіль з вершиною опуклої частини в області осі обертання, що проходить в напрямку переднього кожуха, в якому, згідно з винаходом, зігнений профіль, заданий наступним: 5 4 3 2 yn=-87,6924201323хn +119,7707929717хn 62,3921978066хn +16,0543468684хn 2,7669594052х+0,5250083657, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь хn співвісна з віссю обертання, yn дорівнює у/(0,5×D2) і хn дорівнює х/В2, де x і у визначають фактичні координати дугоподібної внутрішньої поверхні переднього кожуха робочого колеса, і зовнішній діаметр (D2) робочого колеса становить 550 мм і ширина (В2) виходу робочого колеса становить 72 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними, причому кожна лопать має передню кромку в області входу робочого колеса і задню кромку, в якому, згідно з винаходом, передній кожух має дугоподібну внутрішню поверхню в області входу робочого колеса, яка має профіль, заданий наступним: 5 4 3 2 yn=-7,0660920862хn +56,8379443295хn -181,1145997000хn +285,9370452104хn 223,9802206897х+70,2463717260, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2) і хn дорівнює х/В2, коли x і у визначають фактичні координати дугоподібної внутрішньої поверхні переднього кожуха робочого колеса, 2 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 причому зовнішній діаметр (D2) робочого колеса становить 1560 мм і ширина (В2) виходу робочого колеса становить 190 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними, причому кожна з лопатей має передню кромку в області входу робочого колеса і задню кромку, причому задній кожух додатково включає в себе опуклу частину, що має зігнений профіль з вершиною опуклої частини в області обертання, який проходить в напрямку переднього кожуха, в якому, згідно з винаходом. зігнений профіль заданий наступним: 5 4 3 2 yn=-52,6890959578xn +79,4531495101xn -45,7492175031xn +13,0713205894xn 2,5389732284x+0,5439201928, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2) і хn дорівнює х/В2, коли x і у визначають фактичні координати заднього кожуха робочого колеса, що додатково включає опуклу частину, що має зігнений профіль, причому зовнішній діаметр (D2) робочого колеса становить 1560 мм і ширина (В2) виходу робочого колеса становить 190 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними, причому кожна з лопатей має передню кромку в області входу робочого колеса і задню кромку, в якому, згідно з винаходом, передній кожух має дугоподібну внутрішню поверхню в області входу робочого колеса, яка має профіль, заданий наступним: 5 4 3 2 yn=-0,8710521204хn +7,8018806610хn -27,9106218350хn +50,0122747105хn 45,1312740213х+16,9014790579, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2), xn дорівнює х/В2, коли x і у визначають фактичні координати дугоподібної внутрішньої поверхні переднього кожуха робочого колеса, причому зовнішній діаметр (D2) робочого колеса становить 712 мм,і ширина (В 2) виходу робочого колеса становить 82 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей між ними, причому кожна насосна лопать має передню кромку в області входу робочого колеса і задню кромку, і задній кожух додатково включає опуклу частину, що має зігнений профіль з вершиною опуклої частини в області осі обертання, який проходить у напрямку переднього кожуха, в якому, згідно з винаходом, зігнений профіль заданий наступним: 5 4 3 2 yn=-66742503139хn +103,3169809752хn -60,6233286019хn +17,0989215719хn 2,9560300900х+0,5424661895, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2), xn дорівнює х/В2, де x і у визначають фактичні координати дугоподібної внутрішньої поверхні заднього кожуха робочого колеса, причому зовнішній діаметр (D2) робочого колеса становить 712 мм, і ширина (В2) виходу робочого колеса становить 82 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними, причому кожна з лопатей має передню кромку в області входу робочого колеса і задню кромку, 3 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 в якому, згідно з винаходом, передній кожух має дугоподібну внутрішню поверхню в області входу робочого колеса, яка має профіль, заданий наступним: 5 4 3 2 yn=-0,2556639974хn +2,6009971578хn -10,5476726720хn +21,4251116716хn 21,9586498788х+9,5486465528, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь х n співвісна з віссю обертання, yn дорівнює у/(0,5×D2), xn дорівнює х/В2, коли x і у визначають фактичні координати дугоподібної внутрішньої поверхні переднього кожуха робочого колеса, причому зовнішній діаметр (D2) робочого колеса становить 776 мм і ширина (В2) виходу робочого колеса становить 98 мм. Згідно з одним із варіантів, запропоновано робоче колесо для використання у відцентровому насосі, який включає в себе кожух, що має всередині нього камеру, вхід для подачі матеріалу, який накачується в камеру, і вихід для випуску матеріалу з камери, причому робоче колесо встановлене в камері з можливістю обертання при використанні навколо осі обертання і містить передній кожух і задній кожух, кожний з яких має основну внутрішню поверхню в площині по суті під прямим кутом до осі обертання і множину насосних лопатей, які розташовані між ними, причому кожна лопать має передню кромку в області входу робочого колеса і задню кромку, в якому, згідно з винаходом, задній кожух додатково включає опуклу частину, що має зігнений профіль з вершиною опуклої частини в області осі обертання, яка проходить у напрямку переднього кожуха, і зігнений профіль, заданий наступним: 5 4 3 2 yn=-74,2097253182хn +115,5559502836хn -67,8953477381хn +19,1100516593хn 3,2725057764х+0,5878323997, де вісь yn знаходиться в площині основної внутрішньої поверхні заднього кожуха, вісь хn співвісна з віссю обертання, yn дорівнює у/(0,5×D2), xn дорівнює х/В2, де x і у визначають фактичні координати дугоподібної внутрішньої поверхні заднього кожуха робочого колеса, причому зовнішній діаметр (D2) робочого колеса становить 776 мм і ширина (В2) виходу робочого колеса становить 98 мм. Для мінімізації турбулентності в зоні входу робочого колеса, конфігурація, бажано, включає ознаки, які мінімізують характеристики кавітації, що впливають на робочі характеристики насоса. Це означає, що конструкція мінімізує кавітаційний запас насоса, що допускається (або всмоктування). Кавітація відбувається, коли тиск, доступний на вході насоса, нижчий необхідного для насоса, що спричиняє "закипання" шламової води і виникнення кавітаційних каверн, турбулентних слідів і турбулентності. Пара і турбулентність будуть викликати пошкодження лопатей входу насоса і кожухів, видаляючи матеріал і утворюючи газові пори і малі каверни через зношування, які можуть збільшитися в розмірі з часом. Частинки шламу, що входять у вхід, можуть відхилятися від рівного потоку парою і турбулентним потоком, таким чином, прискорюючи інтенсивність зношування. Турбулентний потік створює структури потоку з невеликим або великим рівнем завихрення. Коли тверді частинки захоплені в ці завихрені потоки, їх швидкість різко збільшується, і, як правило, зношування на частинах насоса має тенденцію збільшуватися. Коефіцієнт зношування в шламових насосах може співвідноситися зі швидкістю частинки, зведеної у другий-третій степінь, і, таким чином, підтримання низьких швидкостей частинок корисне для мінімізування зношування. Деякі збагачувальні заводи, такі як глиноземні заводи, потребують підвищених робочих температур, що сприяють витягуванню мінералу. Високотемпературні шлами потребують насосів, які мають хороші характеристики пригнічення кавітації. Чим нижча висота стовпа рідини над входом насоса, що потребується, тим краще насос буде здатний зберігати його робочі характеристики. Конструкція робочого колеса, яка має низькокавітаційні характеристики, буде сприяти як мінімізації зношування, так і зменшенню впливу на робочі характеристики насоса і, таким чином, на продуктивність збагачувального заводу. Одним зі способів зменшення турбулентності завантажуваного шламу, що входить в насос, полягає в забезпеченні плавної зміни кута руху потоку шламу і захоплених ним твердих частинок, коли шлам змінює напрямок потоку від горизонтального до вертикального. Вхід може бути закруглений за допомогою створення форми внутрішнього каналу робочого колеса, що відповідає передньому вкладишу. Закруглення робить більш ламінарне протікання і, в результаті, меншу турбулентність. Вхід переднього вкладиша також може бути закруглений або може включати частину меншого діаметра на вході або опуклу частину, яка також може сприяти згладжуванню траєкторії повороту потоку шламу. Інший засіб для повороту потоку більш рівномірно полягає у включенні в конструкцію похилого переднього вкладиша і відповідній похилій передній поверхні робочого колеса. 4 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 60 Більш низькі рівні турбулентності в зоні входу робочого колеса будуть призводити до загального зниження зношування. Термін служби має першочергове значення для насосів, працюючих з важкими і грубими шламами в збагачувальних галузях. Як описано вище, для досягнення більш низького зношування на вході робочого колеса потрібна комбінація певних розмірних відношень для одержання певної геометрії з низькою турбулентністю. Несподівано винахідники виявили, що ця переважна геометрія значною мірою незалежна від відношення зовнішнього діаметра робочого колеса до діаметра входу (що звичайно називається відношенням робочого колеса). Було виявлено, що різні відношення, описані вище або в комбінації, забезпечують оптимальну геометрію, по-перше, для одержання плавної структури потоку і мінімізації ударних втрат на вході каналу робочого колеса і, по-друге, для контролю величини турбулентності в максимально можливій мірі на протяжності каналу робочого колеса. Різні відношення важливі, оскільки вони регулюють потік від осьового напрямку в робоче колесо з поворотом на дев'яносто градусів для формування радіального потоку, і також вирівнюють потік, що пройшов передні кромки основних насосних лопатей в кожен з випускних каналів робочого колеса (тобто, проходів між всіма основними насосними лопатями). Зокрема, робоче колесо, яке має розмірні відношення Rs/D2 в діапазоні від 0,05 до 0,16 і Fr/D2 від 0,32 до 0,65, як було виявлено, забезпечувало переважні результати, описані вище. Зокрема, робоче колесо, яке має розмірні відношення Rs/D2 в діапазоні від 0,05 до 0,16 і Inr/D2 від 0,17 до 0,22, як було виявлено, забезпечувало переважні результати, описані вище. Зокрема робоче колесо, яке має насосні лопаті з розмірними відношеннями Rv/Tv в діапазоні від 0,18 до 0,19, як було виявлено, забезпечувало переважні результати, описані вище. Подальше удосконалення було також досягнуте за допомогою застосування випускних напрямних лопатей, описаних вище. Випускні напрямні лопаті регулюють турбулентність, завдяки завихренням в потоці матеріалу, який проходить через канал робочого колеса під час його використання. Збільшена турбулентність може призвести до збільшеного зношування поверхонь робочого колеса і спіральної камери, а також до збільшення втрат енергії, які, зрештою, вимагають від оператора подачі більшої енергії до насоса для досягнення бажаної продуктивності. Залежно від вибраного положення випускних напрямних лопатей, зона турбулентності негайно перед насосною поверхнею робочого колеса може бути істотно обмежена. У результаті, інтенсивність або сила завихрень зменшена, оскільки вони не можуть зростати необмеженим чином. Інший переважний результат полягав в тому, що більш плавний потік по всьому каналу робочого колеса знижував турбулентність і, таким чином, також знижував зношування через наявність твердих частинок в потоці шламу. Вдосконалення робочих характеристик включають наступне: менше падіння тиску, що створюється насосом, при збільшенні потоків, тобто, менші втрати енергії при збільшенні потоку, при цьому потрібно зазначити, що у традиційних робочих коліс більш різка втрата характеристик з такою ж кількістю основних насосних лопатей; збільшення ефективності на 7-8 % в абсолютних значеннях; зниження кавітаційних характеристик насоса і підтримка їх більш рівними, навіть при великих потоках (звичайні робочі колеса мають більш круті характеристики); збільшення терміну служби робочого колеса на 50 % в порівнянні з традиційною конструкцією робочого колеса. Згідно з існуючими традиційними протоколами конструювання завжди вважалось, що один параметр робочих характеристик може бути збільшений, але за рахунок іншого, наприклад, більш високої ефективності, але при більш низькому терміні служби. Даний винахід спростовує це уявлення, досягаючи кращих робочих характеристик для всіх параметрів. В результаті кращих різносторонніх робочих характеристик, робоче колесо може бути зроблене з використанням "стандартних" матеріалів без потреби в спеціальних сплавах, які вимагалися б інакше для розв'язання проблем локального високого зношування. Експериментальні випробування продемонстрували, що ці конструктивні параметри і специфікація певних розмірних відношень можуть зробити відносно низьке або по суті оптимальне зношування робочого колеса, особливо навколо опуклості (вхідної зони) робочого колеса. Незважаючи на будь-які інші форми, які можуть відповідати пристрою і способу, вказаному в короткому описі винаходу, нижче описані конкретні варіанти здійснення винаходу способу і пристрою на прикладі і з посиланнями на прикладені креслення, на яких показане наступне: фіг. 1 зображує типовий схематичний вигляд збоку з частковим перерізом насоса, що включає робоче колесо і комбінацію робочого колеса і вкладиша згідно з одним варіантом здійснення винаходу; 5 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 1А - докладний вигляд частини робочого колеса, показаного на фіг. 1; фіг. 2 - типовий схематичний вигляд зверху в перерізі насосної лопаті робочого колеса згідно з іншим варіантом здійснення винаходу; і фіг. 3-12 - типові вигляди загалом і з частковим перерізом робочого колеса і вхідного вкладиша, де деякі вигляди показують комбінацію робочого колеса і вхідного вкладиша, що відповідають деяким варіантам здійснення винаходу. фіг. 13А - типовий схематичний вигляд збоку в перерізі комбінації робочого колеса і вкладиша згідно з одним варіантом здійснення винаходу, що показує різні зони вхідного вкладиша (1), переднього кожуха (2) робочого колеса, виходу (3) переднього кожуха робочого колеса і опуклої частини (4) заднього кожуха робочого колеса. фіг. 13В - типовий схематичний вигляд збоку в перерізі комбінації робочого колеса і вкладиша згідно з одним варіантом здійснення винаходу, де вимірювальні точки виконані апроксимацією кривої і моделюванням лінійної регресії для показу внутрішнього профілю різних зон, показаних на фіг. 13А. На фіг. 1 і 1А показаний типовий насос 10, що відповідає деяким варіантам здійснення винаходу, що включає кожух 12, задній вкладиш 14, передній вкладиш 30 і вихід 18 насоса. Внутрішня камера 20 пристосована для розміщення робочого колеса 40 для обертання навколо осі Х-Х обертання. Передній вкладиш 30 включає циліндричну подавальну секцію 32, через яку шлам надходить в насосну камеру 20. Подавальна секція 32 має канал 33 з першим зовнішнім кінцем 34, в робочому положенні з'єднаним з живильною трубою (не показана), і другим, внутрішнім кінцем 35, суміжним з камерою 20. Передній вкладиш 30 також включає бічну стінову секцію 15, яка сполучається з кожухом 12 насоса для формування і обгороджування камери 20, причому бічна стінова секція 15 має внутрішню поверхню 37. Другий кінець 35 переднього вкладиша 30 має виступ 38, який пристосований для з'єднання з робочим колесом 40. Робоче колесо 40 включає маточину 41, від якої проходить множина рознесених по окружності насосних лопатей 42. Виступаюча або опукла частина 47 проходить уперед від маточини до каналу 33 в передньому вкладиші. Насосні лопаті 42 включають передню кромку 43, що знаходиться в зоні входу робочого колеса 48, і задню кромку 44, яка знаходиться в зоні виходу робочого колеса 49. Робоче колесо також включає передній кожух 50 і задній кожух 51 і лопаті 42, розташовані між ними. У конкретному варіанті виконання робочого колеса 10А, частково показаному на фіг. 2, показана тільки одна типова насосна лопать 42, яка проходить між протилежними основними внутрішніми поверхнями кожухів 50, 51. Звичайно таке робоче колесо 10А має множину таких насосних лопатей, рівномірно розташованих навколо зони між згаданими кожухами 50, 51, наприклад, три, чотири або п'ять насосних лопатей, що типово для шламових насосів. На цьому кресленні показана тільки одна насосна лопать для зручності ілюстрування ознак. Як показано на фіг. 2, типова насосна лопать 42 є загалом дугоподібною в перерізі і включає внутрішню передню кромку 43 і зовнішню задню кромку 44 і протилежні бічні поверхні 45 і 46, причому бічна поверхня 45 є стороною накачування або підвищеного тиску. Лопаті звичайно згадуються як заломлені назад лопаті при погляді в напрямку обертання. Посилальні позиції, які означають описані вище різні ознаки, позначені тільки на показаних лопатях 42 для ясності. Важливі основні розміри Lt, Rv і Tv показані на фігурі і визначені нижче в цьому описі. Відповідно до деяких варіантів здійснення винаходу, типове робоче колесо показане на фіг. 3-12. Для зручності тепер будуть використовуватися однакові посилальні позиції для позначення однакових частин, описаних відносно фіг. 1, 1А і 2. В конкретному варіанті здійснення винаходу, показаному на фіг. 3-12, робоче колесо 40 має множину випускних напрямних лопатей. Випускні напрямні лопаті мають форму подовжених виступів 55 з плоскою вершиною, які загалом мають ковбасоподібний переріз. Ці виступи 55 проходять, відповідно, від основної поверхні заднього кожуха 51 і розташовані між двома суміжними насосними лопатями 42. Виступи 55 мають відповідний зовнішній кінець 58, який розташований суміжно із зовнішньою периферійною кромкою кожуха 51, на якому вони розташовані. Випускні напрямні лопаті також мають внутрішній кінець 60, який розташований приблизно всередині відповідного каналу. Внутрішні кінці 60 відповідних випускних напрямних лопатей 55 віднесені на деяку відстань від центральної осі Х-Х обертання робочого колеса 40. У типовому випадку, хоча не обов'язково, випускні напрямні лопаті можуть бути зв'язані з кожним каналом. Кожна випускна напрямна лопать в формі виступу 55 показана на кресленнях з висотою приблизно 30-35 % ширини насосної лопаті 42, де ширина насосної лопаті визначена як відстань між переднім і заднім кожухами робочого колеса. У інших варіантах здійснення винаходу висота напрямної лопаті може бути між 5 % і 50 % згаданої ширини насосної лопаті 6 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 60 42. Кожна напрямна лопать має загалом сталу висоту вздовж її довжини, хоча в інших варіантах здійснення винаходу напрямна лопать може бути звужена по висоті і також звужена по ширині. Як можна бачити на кресленнях, лопаті мають скошені периферійні кромки. У варіанті здійснення винаходу, показаному на фіг. 3-12, кожна випускна напрямна лопать може бути розташована ближче до нагнітальної поверхні або поверхні сторони підвищеного тиску найближчої суміжної насосної лопаті. Розташування випускної напрямної лопаті ближче до однієї суміжної насосної лопаті може корисно поліпшити робочі характеристики насоса. Такі варіанти здійснення винаходу також описані в заявці PCT/AU2009/000661 даного заявника, озаглавленій "Робоче колесо шламового насоса", яка була зареєстрована одночасно з даною заявкою і зміст якої включений сюди як перехресне посилання. У інших варіантах здійснення винаходу випускні напрямні лопаті можуть проходити у випускний канал на меншу або більшу відстань, ніж показано у варіантах здійснення винаходу на фіг. 3-12, залежно від перекачуваної рідини або шламу. У інших варіантах здійснення винаходу може бути більше однієї випускної напрямної лопаті на кожній внутрішній основній поверхні кожуха або, в деяких випадках, на одній з протилежних внутрішніх основних поверхонь будь-якого з двох кожухів, які визначають випускний канал, може не бути випускної напрямної лопаті. У інших варіантах здійснення винаходу випускні напрямні лопаті можуть мати ширину поперечного перерізу, яка відрізняється від ширини основних насосних лопатей, і вони навіть можуть не бути подовженими, якщо досягається бажаний вплив на потік шламу на виході робочого колеса. Випускні напрямні лопаті знижують імовірність формування високошвидкісних потоків вихрового типу в слабких потоках. Це знижує імовірність зношування твердими частинками переднього або заднього кожуха, що призводить до утворення зносових раковин, в яких можуть утворюватися і розвиватися потоки вихрового типу. Напрямні лопаті також будуть зменшувати змішування розділених зон потоку безпосередньо біля виходу робочого колеса з потоком, що вже обертається, в спіральній камері. Випускні напрямні лопаті будуть вирівнювати і зменшувати турбулентність потоку від робочого колеса в кожух насоса або спіральну камеру. Як показано на фіг. 8-12, робоче колесо 10 також включає витісняючі допоміжні або лопаті 67, 68, 69 на відповідних зовнішніх поверхнях кожухів. Деякі з лопатей 67, 68 на задньому кожусі мають різну ширину. Як показано на фігурах, всі лопаті, включаючи випускні напрямні лопаті, мають скошені кромки. Фіг. 1 і 2 креслень показують наступні параметри: D1 - діаметр входу робочого колеса в точці перерізу переднього кожуха і передньої кромки насосної лопаті. D2 - зовнішній діаметр робочого колеса, який є зовнішнім діаметром насосних лопатей, який в деяких типових варіантах здійснення винаходу дорівнює діаметру заднього кожуха робочого колеса. D3 - діаметр першого кінця переднього вкладиша. D4 - діаметр другого кінця переднього вкладиша. Α1 - кут між передньою кромкою лопаті і центральною віссю обертання робочого колеса. А2 - кут між паралельними поверхнями робочого колеса і переднього вкладиша і площиною, перпендикулярною осі обертання. А3 - кут виступу переднього вкладиша відносно центральної осі обертання робочого колеса. Rs - радіус кривизни переднього кожуха робочого колеса в точці, де горловинний вкладиш і передній кожух робочого колеса суміщені, тобто, де потік проходить горловинний вкладиш і входить в робоче колесо. Rv - радіус передньої кромки лопаті. Tv - товщина основної частини насосної лопаті. Lt - довжина перехідної ділянки лопаті. В2 - ширина виходу робочого колеса. Inr - радіус кривизни зігнутого профілю опуклої частини робочого колеса у маточини. Inose - відстань від площини, що містить внутрішню основну поверхню заднього кожуха, до вершини опуклої частини під прямим кутом відносно центральної осі. Fr - радіус кривизни перехідної зони між внутрішньою основною поверхнею і опуклою частиною. Переважно, один або більше з цих параметрів має розмірні відношення в наступних діапазонах: D4=0,55D3-1,1D3; більш переважно D1=0,25D2-0,75D2; 7 UA 108132 C2 5 10 15 20 25 більш переважно 0,25D2-0,5D2; більш переважно 0,40D2-0,75D2; Rs=0,05D2-0,16D2; більш переважно 0,08D2-0,15D2; більш переважно 0,11D2-0,14D2; Rv=0,09Tv-0,45Tv; більш переважно 0,125Τν-0,31Τν; більш переважно 0,18Τν-0,19Τν; TV=0,03D2-0,11D2; більш переважно 0,055 D2 -0,10 D2; Lt=0,5Tv-3Tv; B2=0,08D2-0,2D2; Inr=0,02D2-0,50D2; більш переважно 0,10D2-0,33D2; більш переважно 0,17D2-0,22D2; Inose=0,25B2-0,75B2; більш переважно 0,40B2-0,65B2; більш переважно 0,48 В2-0,56В2; Fr=0,20D2-0,75D2; більш переважно 0,32D2-0,65D2; більш переважно 0,41D2-0,52D2. І має кути в діапазонах: А2=0-20°; А3=10°-80°; А1=20°-35°. Приклади Були проведені порівняльні випробування із звичайним насосом і насосом згідно з типовим варіантом здійснення винаходу. Різні відповідні розміри двох насосів наведені нижче. 30 Робоче колесо звичайного насоса D1=203 мм D2=511 мм Rs=156 мм Rv=2 мм Tv = Змінюється (до максимума 76 мм) Lt = Немає В2=76 мм Fr=232 мм Inr=95 мм А1=0 (паралельно осі входу) Передній вкладиш А2=0 (перпендикулярно осі входу) А3=60° D3=203 мм D4=200 мм 35 40 Робоче колесо нового насоса =226 мм =550 мм =60 мм =6 мм =32 мм =67 мм =72 мм =228 мм =95 мм =25° Передній вкладиш =те ж =60° =203 мм =224 мм Для типового нового робочого колеса насоса, описаного тут вище, відношення Rs/D2 становить 0,109, відношення Fr/D2 становить 0,415, відношення Inr/D2 становить 0,173 і відношення Rv/Tv становить 0,188. Приклад 1. Новий і звичайний насоси працювали з однаковою продуктивністю і швидкістю із золотовмісною рудою. Термін служби робочого колеса звичайного насоса становив 1600-1700 годин, і термін служби переднього вкладиша становив 700-900 годин. Термін служби нового робочого колеса і переднього вкладиша становив 2138 годин. Приклад 2 Новий і звичайний насоси працювали з однаковою продуктивністю і швидкістю із золотовмісною рудою, що призвело до швидкого зношування внаслідок високого вмісту кремнієвого піску в шламі. В результаті трьох випробувань нове робоче колесо і передній 8 UA 108132 C2 5 10 15 20 25 30 35 40 45 50 55 вкладиш показали, відповідно, в 1,4 і в 1,6 разу більші терміни служби, ніж звичайні металеві частини в такому ж матеріалі. Звичайне робоче колесо, в типовому випадку, виходило з ладу через значне зношування на лопатях насоса і утворення раковин на задньому кожусі. Нове робоче колесо показало дуже невелике зношування цього ж типу. Приклад 3. Новий і звичайний насоси працювали з однаковою продуктивністю і швидкістю на заводі для очищення глинозему з навантаженням, яке було критичним для постачання заводу. Це навантаження було при високій температурі і, таким чином, передбачало конструкцію робочого колеса з низькими кавітаційними характеристиками. Середній термін служби звичайного робочого колеса і переднього вкладиша становив 4875 годин з деяким зносом робочого колеса, але, в типовому випадку, передній вкладиш ушкоджувався через утворення раковин під час використання. Термін служби нового робочого колеса і переднього вкладиша перевищив 6000 годин без утворення раковин. Приклад 4. Новий і звичайний насоси працювали з однаковою продуктивністю і швидкістю на заводі для очищення глинозему, де відкладення на внутрішніх стінках труби і резервуара може впливати на продуктивність насоса внаслідок кавітації. На основі експериментів було обчислено, що нове робоче колесо і передній вкладиш забезпечили додаткове збільшення на 12,5 % продуктивності, залишаючись не пошкодженими кавітацією. Експериментальне моделювання Були виконані обчислювальні експерименти для визначення рівнянь для різних конструкцій описаного тут робочого колеса з використанням комерційно доступного програмного забезпечення. Це програмне забезпечення застосовує нормалізовану лінійну регресію або методи апроксимації кривої для визначення багаточлена, який описує кривизну внутрішніх поверхонь кожухів робочого колеса для певних описаних тут варіантів здійснення винаходу. Кожен вибраний варіант виконання робочого колеса при погляді в перерізі в площині, що проходить через вісь обертання, має чотири основні зони профілю, кожна з яких має явні ознаки форми, як показано на фіг. 13А. На фіг. 13В показаний профіль з ознаками форми певного робочого колеса, які були одержані за допомогою багаточлена. Вздовж осі X, яка є лінією, що проходить від маточини робочого колеса через центр опуклої частини робочого колеса і співвісно з віссю Х-Х обертання, взяті фактичні розміри робочого колеса і розділені на В 2 (ширина виходу робочого колеса) для одержання нормалізованої величини Хn. Вздовж осі Υ (яка є лінією, що проходить під прямим кутом до осі Х-Х обертання і в площині основної внутрішньої поверхні заднього кожуха) взяті фактичні розміри робочого колеса і поділені на 0,5 χ D2 (половина зовнішнього діаметра робочого колеса) для одержання нормалізованої величини Yn. Величини Хn і Υn потім регресуються для обчислення багаточлена для опису профілю зони 2, який є гострою внутрішньою поверхнею в зоні входу робочою колеса, і профілю зони 4, який є зігнутим профілем опуклої частини робочого колеса. У одному варіанті здійснення винаходу, де D2 становить 550 мм і В2 становить 72 мм, зона 2 профілю визначена як: 5 4 3 2 yn=-2,3890009903хn +19,4786939775хn -63,2754154980хn +102,6199259524хn 83,4315403428х+27,7322233171. У одному варіанті здійснення винаходу, де D2 становить 550 мм і В2 становить 72 мм, зона 4 профілю визначена як: 5 4 3 2 yn=-87,6924201323хn +119,7707929717хn -62,3921978066хn +16,0543468684хn 2,7669594052х+0,5250083657. У одному варіанті здійснення винаходу, де D2 становить 1560 мм і В2 становить 190 мм, зона 2 профілю визначена як: 5 4 3 2 yn=-7,0660920862хn +56,8379443295хn -181,1145997000хn +285,9370452104хn 223,9802206897х+70,2463717260. У одному варіанті здійснення винаходу, де D2 становить 1560 мм і В2 становить 190 мм, зона 4 профілю визначена як: 5 4 3 2 yn=-52,6890959578хn +79,4531495101хn -45,7492175031хn +13,0713205894хn 2,5389732284х+0,5439201928. У одному варіанті здійснення винаходу, де D2 становить 712 мм і В2 становить 82 мм, зона 2 профілю визначена як: 9 UA 108132 C2 5 5 10 15 20 25 4 3 2 yn=-0,8710521204хn +7,8018806610хn -27,9106218350хn +50,0122747105хn 45,1312740213х+16,9014790579. У одному варіанті здійснення винаходу, де D2 становить 712 мм і В2 становить 82 мм, зона 4 профілю визначена як: 5 4 3 2 yn=-66,6742503139хn +103,3169809752хn -60,6233286019хn +17,0989215719хn 2,9560300900х+0,5424661895. У одному варіанті здійснення винаходу, де D2 становить 776 мм і В2 становить 98 мм, зона 2 профілю визначена як: 5 4 3 2 yn=-0,2556639974хn +2,6009971578хn -10,547 6726720хn +21,4251116716хn 21,9586498788х+9,5486465528. У одному варіанті здійснення винаходу, де D2 становить 776 мм і В2 становить 98 мм, зона 4 профілю визначена як: 5 4 3 2 yn=-74,2097253182хn +115,5559502836хn -67,8953477381хn +19,1100516593хn 3,2725057764х+0,5878323997. У попередньому описі певних типових варіантів здійснення винаходу для ясності застосована спеціальна термінологія. Однак винахід не обмежено вибраними спеціальними термінами, і потрібно розуміти, що кожен спеціальний термін включає всі технічні еквіваленти, які працюють подібним чином для досягнення подібної технічної мети. Такі терміни, як "передній" і "задній", "вище" і "нижче" і т. п. використані як слова для зручності визначення опорних точок і не повинні розглядатися як обмежувальні терміни. Посилання в цьому описі на будь-яку попередню публікацію або одержану з неї інформацію, або будь-який відомий матеріал не повинні розглядатися як визнання або допущення або будьяка форма вказівки, що ця попередня публікація або одержана з неї інформація, або відомий матеріал формує частину загальновідомого знання в зоні, якої стосується цей опис. Нарешті, потрібно розуміти, що різні зміни, модифікації і/або додавання можуть бути включені в різні конструкції і розташування частин, не відступаючи від суті або об'єму винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Робоче колесо (40) для використання у відцентровому насосі (10), який включає кожух (12), що має всередині нього камеру (20), вхід для подачі матеріалу, який накачується в камеру (20), і вихід для випуску матеріалу з камери (20), причому робоче колесо (40) встановлене з можливістю обертання в камері (20) при використанні навколо центральної осі (Х-Х) обертання і містить передній кожух (50), задній кожух (51) і множину насосних лопатей (42), розташованих між ними, причому кожна лопать (42) має передню кромку (43) лопаті в ділянці входу робочого колеса і задню кромку (44) з основною частиною, яка проходить між кромками, яке відрізняється тим, що кожна насосна лопать (42) має передню кромку (43) лопаті з радіусом (Rv), який лежить в діапазоні від 0,18 до 0,19 товщини (Tv) основної частини насосної лопаті. 2. Робоче колесо за п. 1, яке відрізняється тим, що задній кожух (51) має внутрішню основну поверхню і опуклу частину (47), яка має вигнутий профіль з вершиною опуклої частини в ділянці центральної осі (Х-Х), причому відношення відстані від площини, в якій лежить внутрішня основна поверхня заднього кожуха, до вершини опуклої частини (Inose) до ширини насосної лопатки (В2) складає від 0,25 до 0,75. 3. Робоче колесо за п. 2, яке відрізняється тим, що відношення Inose/B2 складає від 0,4 до 0,65. 4. Робоче колесо за п. 2, яке відрізняється тим, що відношення Inose/B2 складає від 0,48 до 0,56. 5. Робоче колесо за п. 2, яке відрізняється тим, що товщина (Tv) основної частини насосної лопаті лежить в діапазоні 0,03-0,11 зовнішнього діаметра (D2) робочого колеса. 6. Робоче колесо за п. 5, яке відрізняється тим, що товщина (Tv) основної частини лежить в діапазоні 0,055-0,10 зовнішнього діаметра (D2) робочого колеса. 7. Робоче колесо за п. 1, яке відрізняється тим, що кожна лопать має довжину (Lt) перехідної ділянки між передньою кромкою (43) і повною товщиною лопаті, причому перехідна довжина складає 0,5-3 товщини (Tv) основної частини насосної лопаті. 8. Робоче колесо за п. 1, яке відрізняється тим, що товщина (Tv) основної частини насосної лопаті по суті постійна по її довжині. 9. Робоче колесо за будь-яким з пп. 1-8, яке відрізняється тим, що передня кромка насосної лопаті нахилена до центральної осі робочого колеса на 20°-35°. 10. Робоче колесо за будь-яким з пп. 1-9, яке відрізняється тим, що внутрішній діаметр (D1) складає 0,25-0,75 зовнішнього діаметра (D2) робочого колеса. 10 UA 108132 C2 5 10 11. Комбінація робочого колеса (40) за будь-яким з пп. 1-10 і переднього вкладиша (30) відцентрового насоса, яка відрізняється тим, що передній вкладиш має трохи піднятий виступ, який утворює кут (А3) з центральною віссю робочого колеса, що складає 10°-80°. 12. Комбінація робочого колеса (40) за будь-яким з пп. 1-10 і переднього вкладиша (30) відцентрового насоса, яка відрізняється тим, що передній вкладиш має внутрішній кінець і зовнішній кінець, причому діаметр (D4) внутрішнього кінця лежить в діапазоні 0,55-1,1 діаметра (D3) зовнішнього кінця. 13. Комбінація робочого колеса (40) за будь-яким з пп. 1-10 і переднього вкладиша (30) відцентрового насоса, яка відрізняється тим, що кут (А2) між паралельними поверхнями робочого колеса і переднього вкладиша і площиною, перпендикулярною до осі обертання, складає 0°-20°. 11 UA 108132 C2 12 UA 108132 C2 13 UA 108132 C2 14 UA 108132 C2 15 UA 108132 C2 16 UA 108132 C2 17 UA 108132 C2 18 UA 108132 C2 19 UA 108132 C2 20 UA 108132 C2 21 UA 108132 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
