Термінал для керування потужністю передачі на основі оцінки біта зворотної активності і заданих лінійно-зростаючих/спадних функцій потоків даних (варіанти)

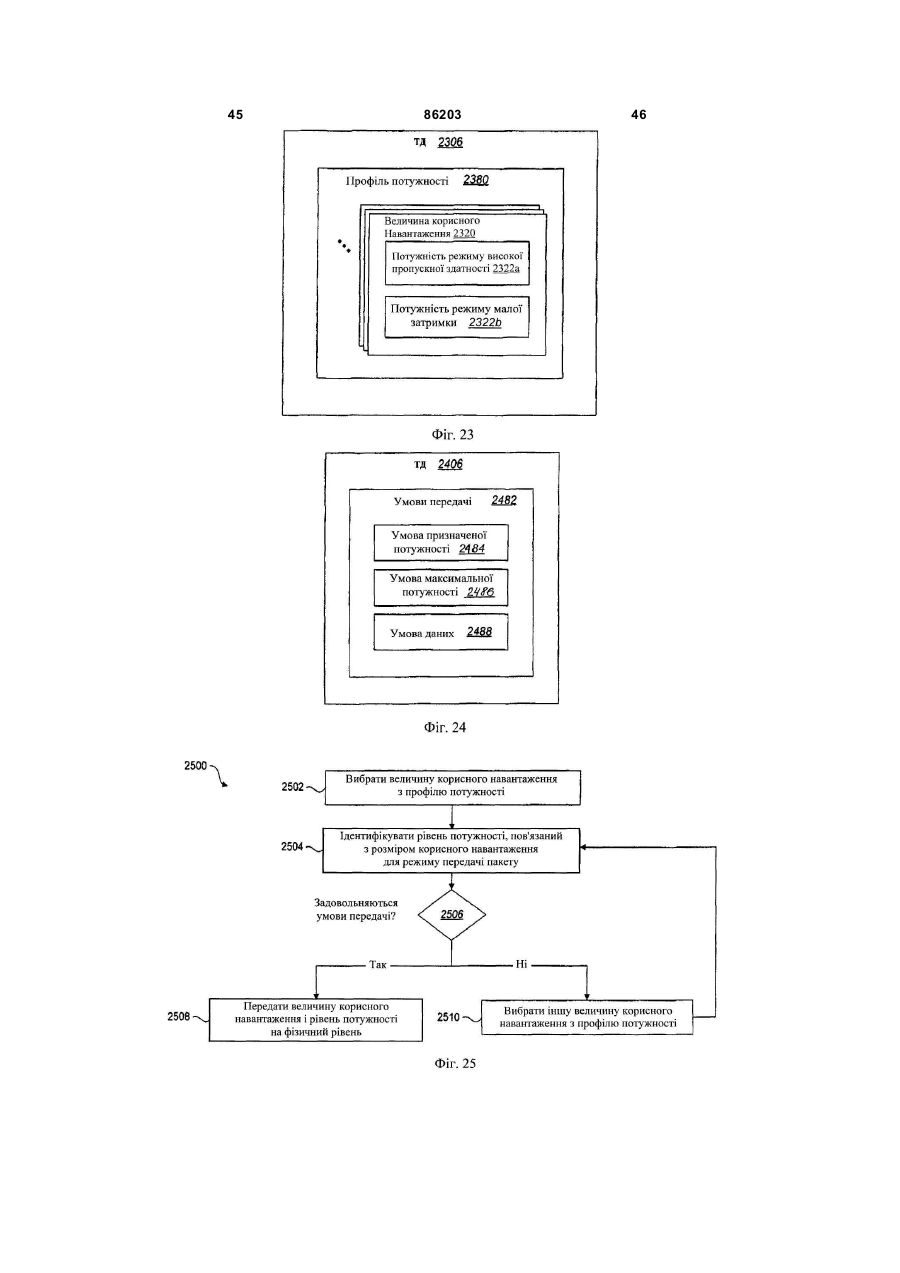

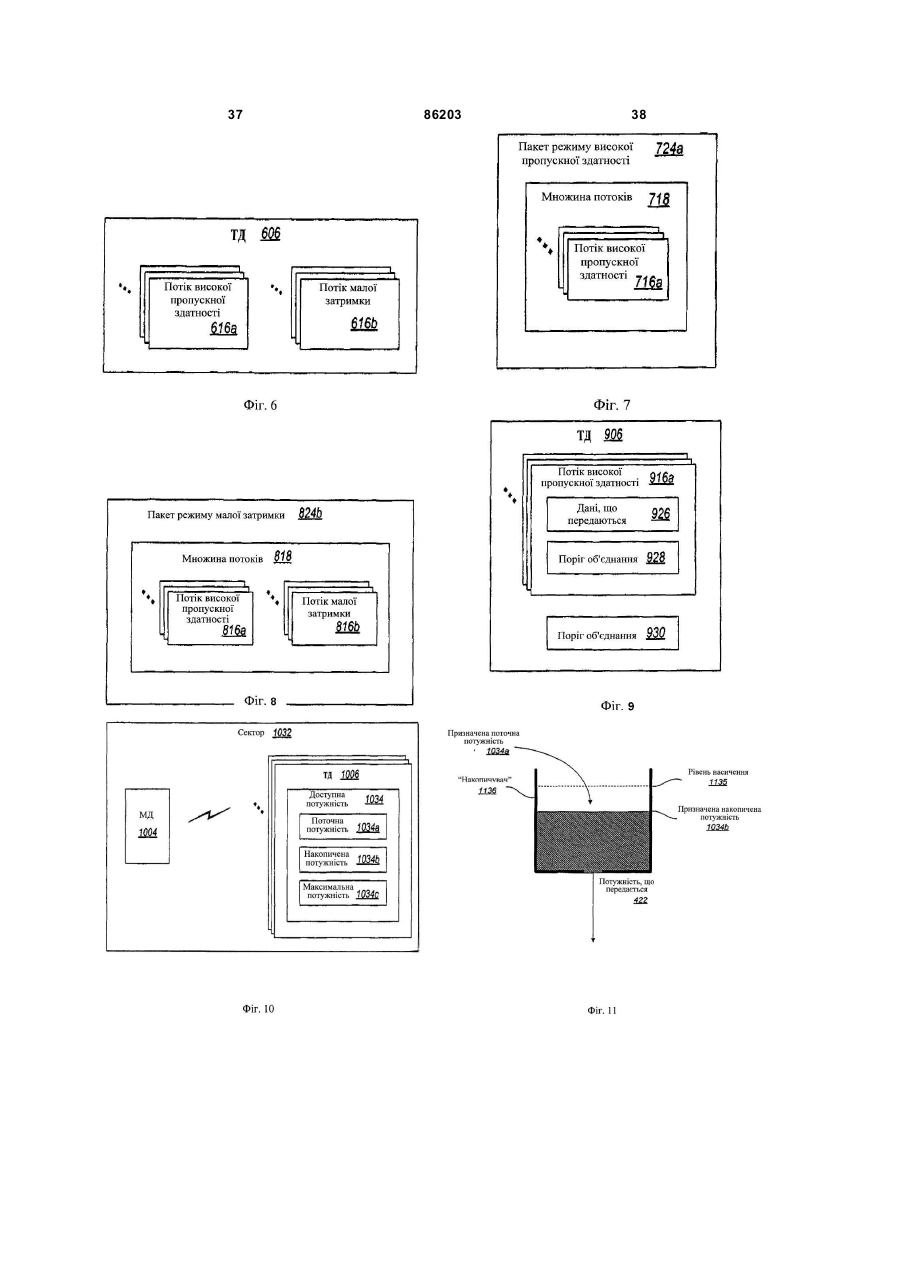

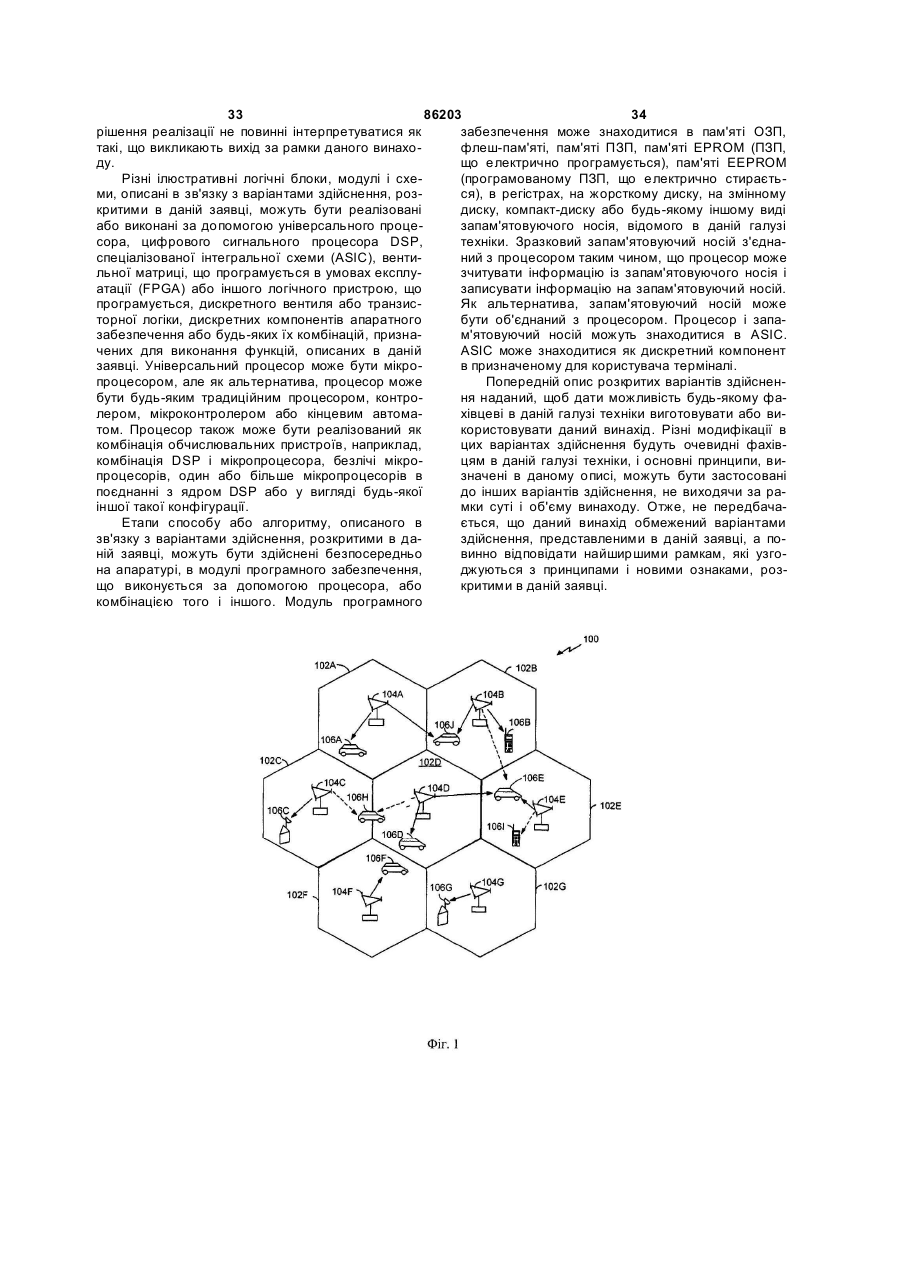

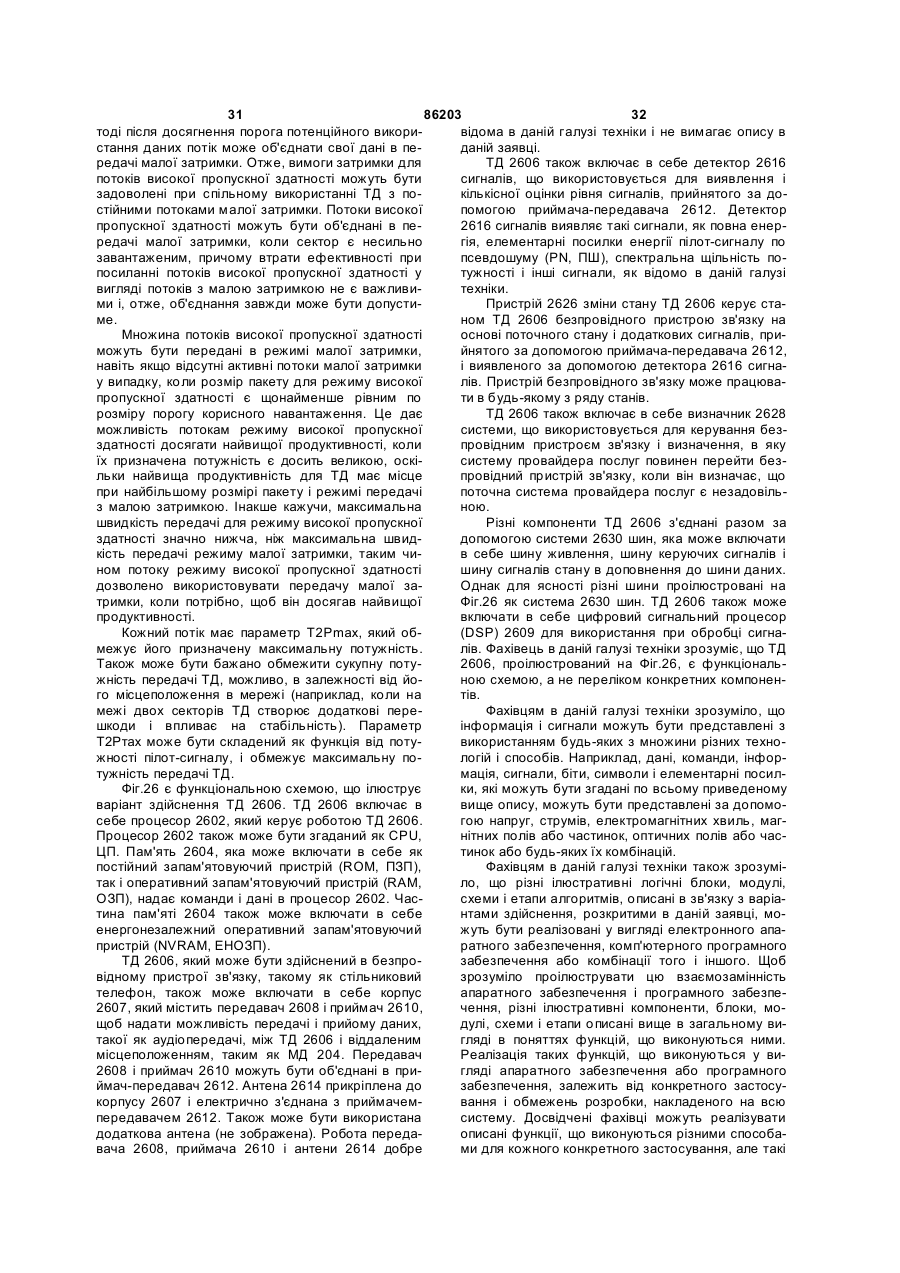

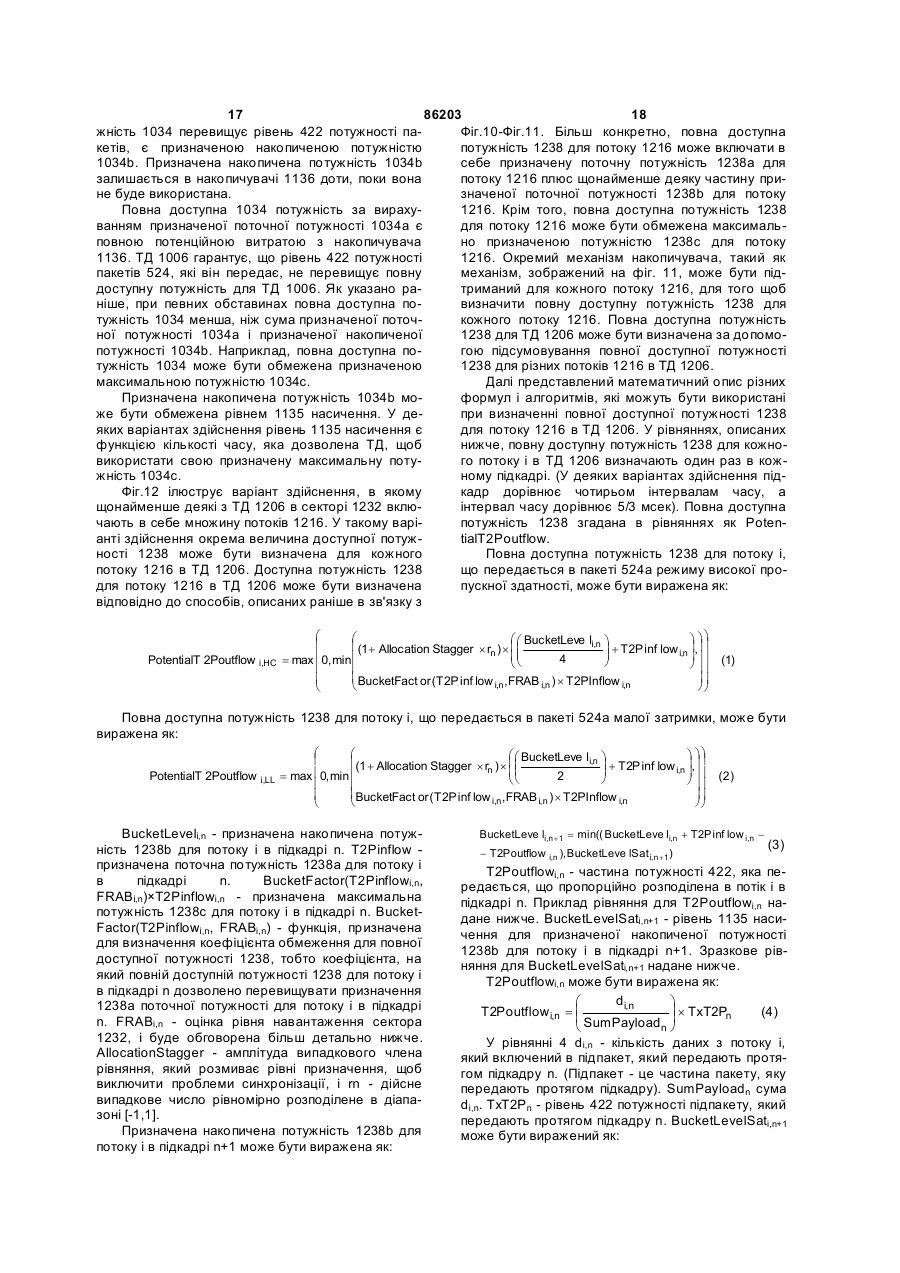

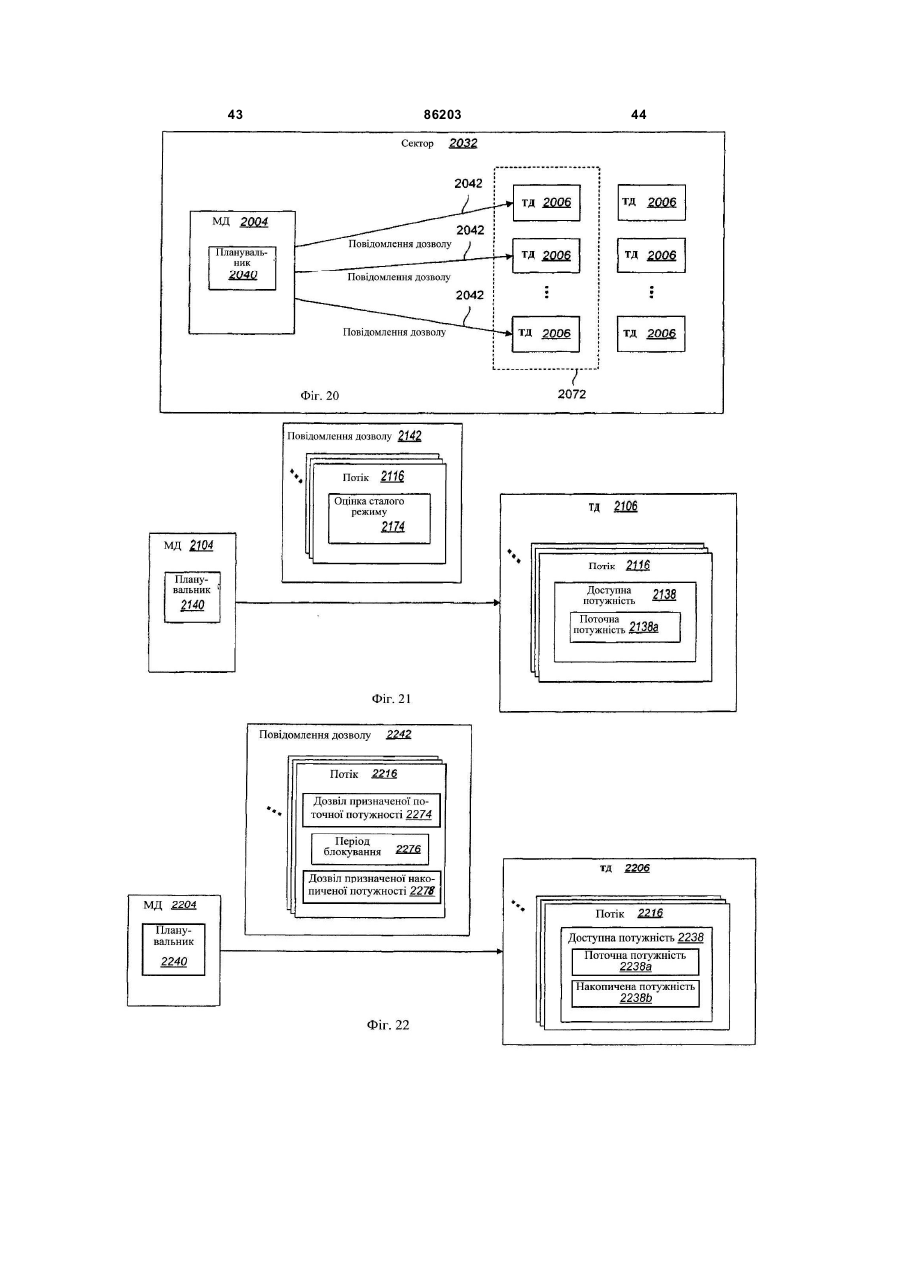

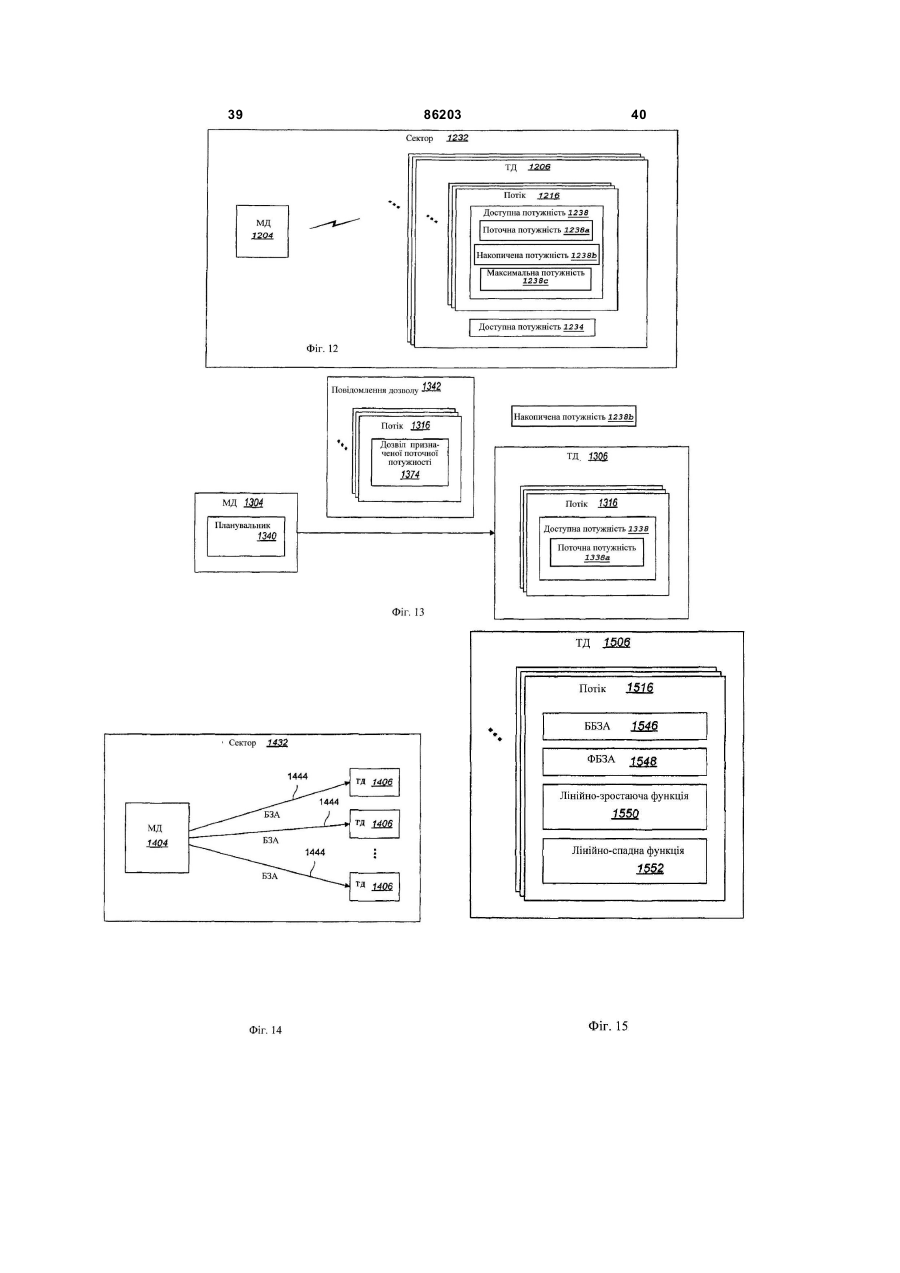

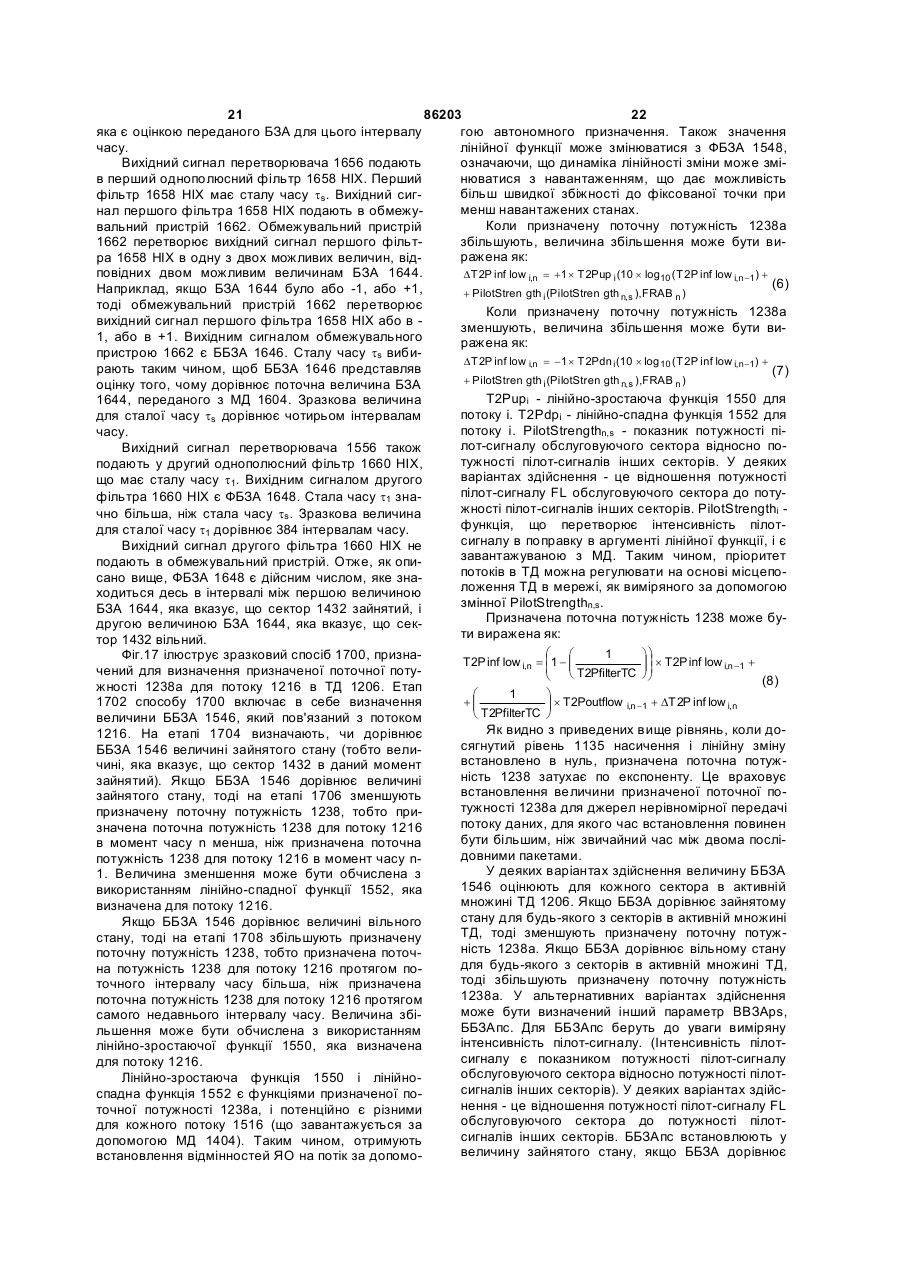

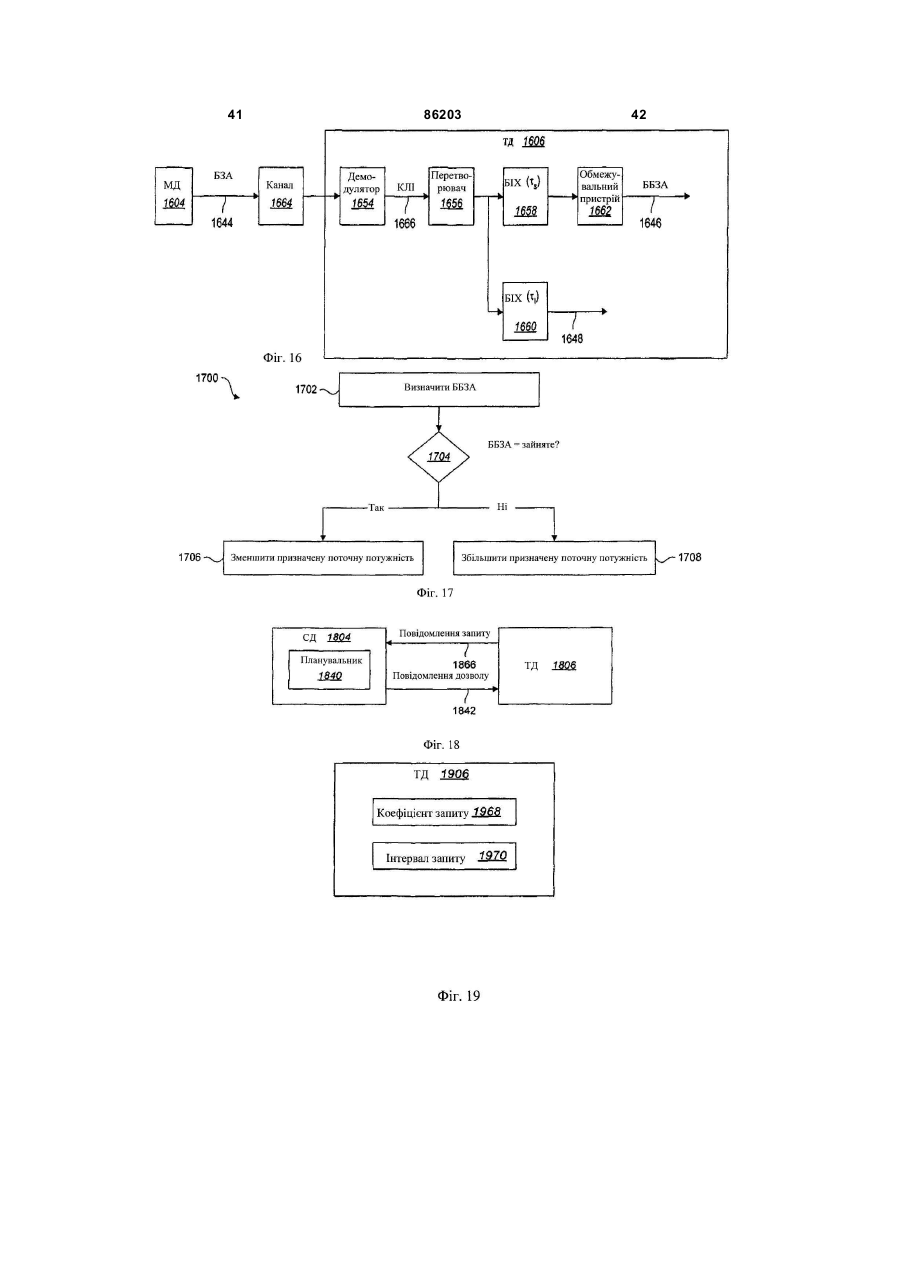

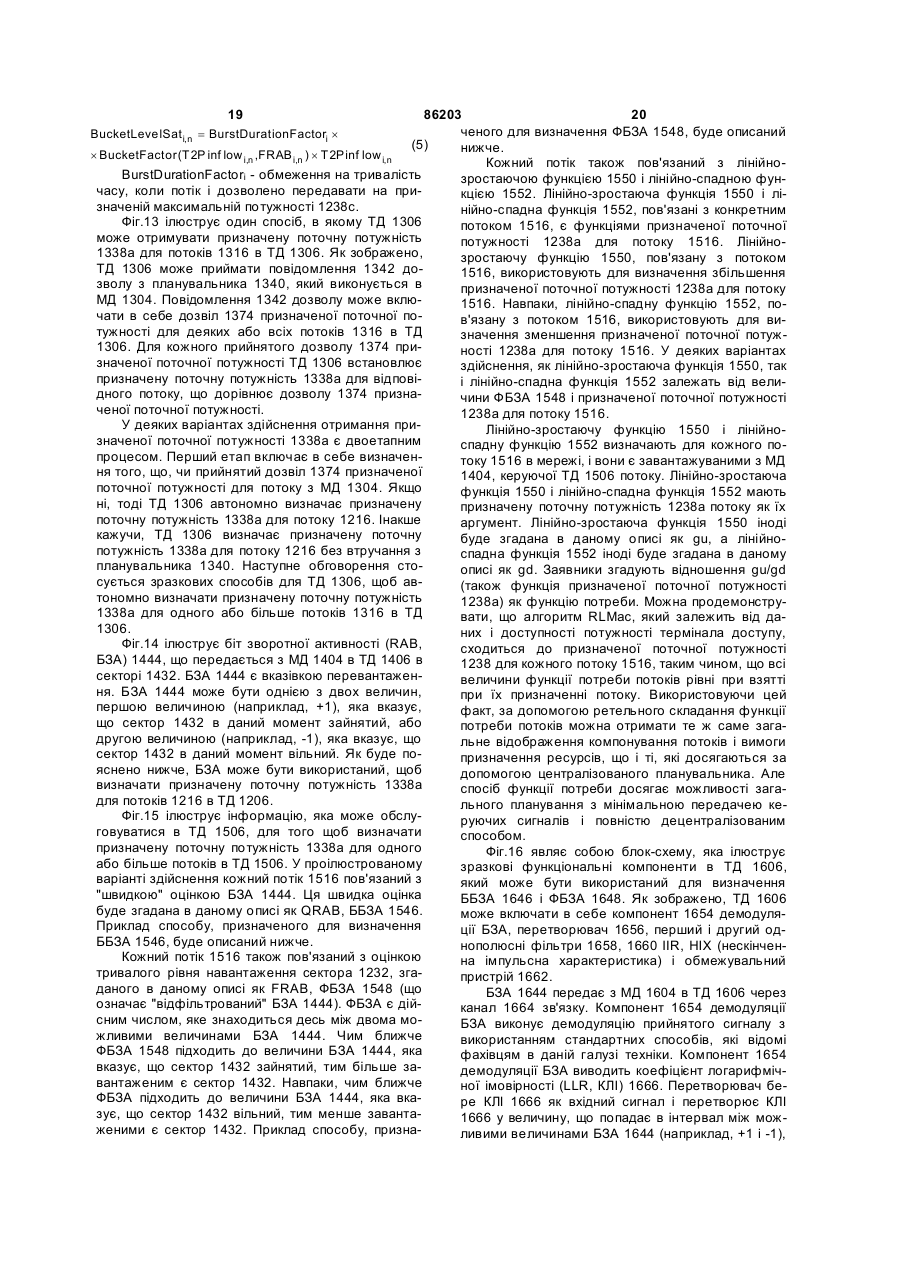

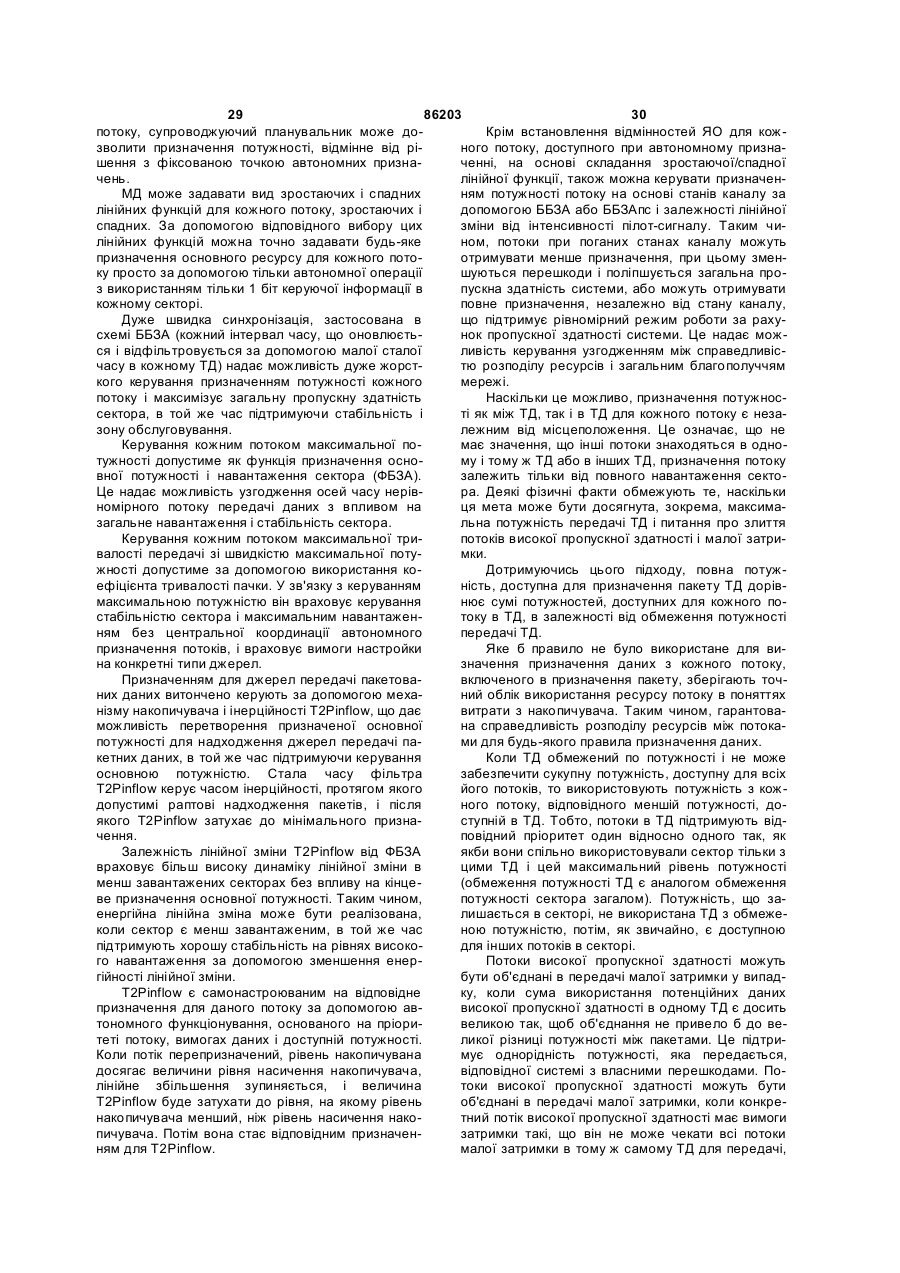

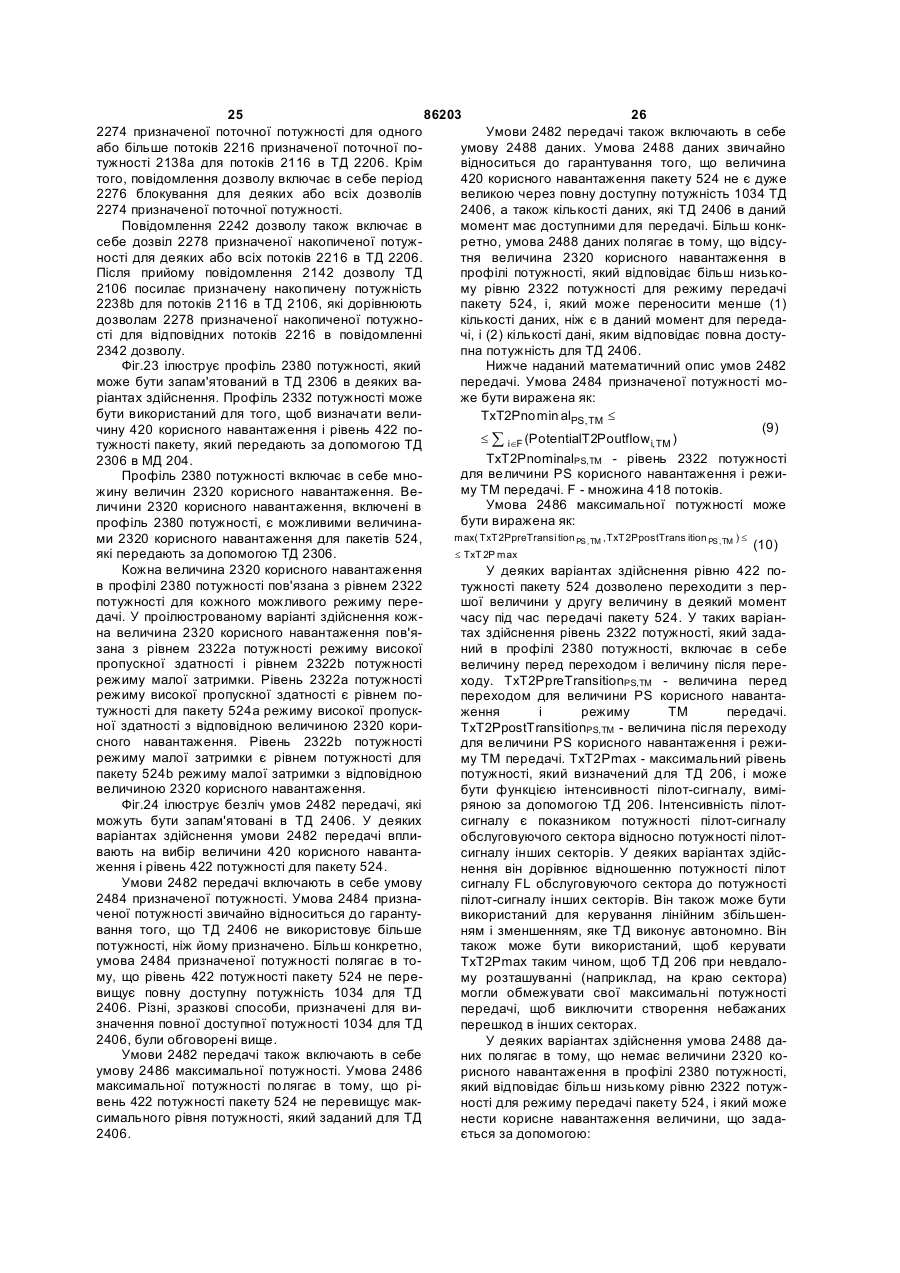

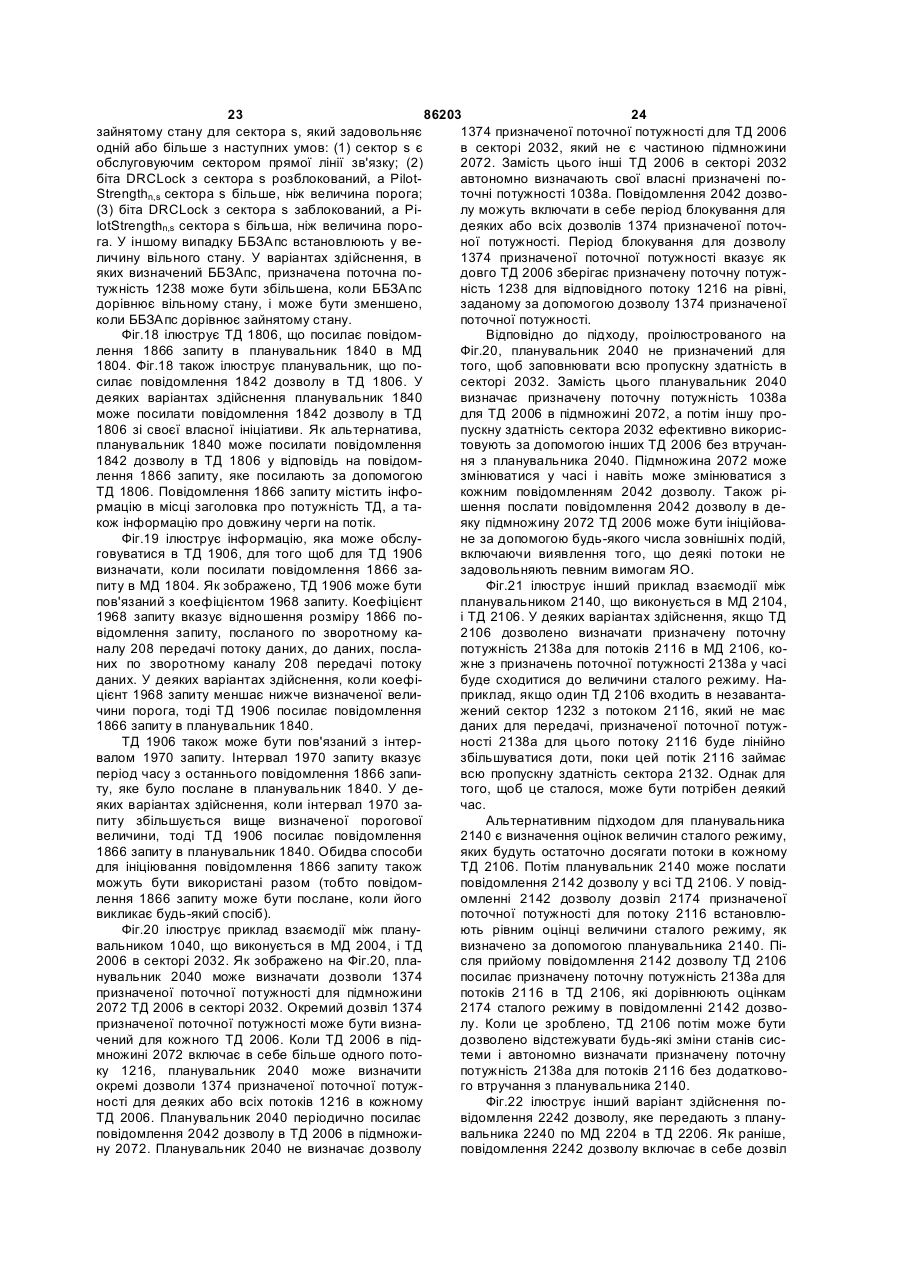

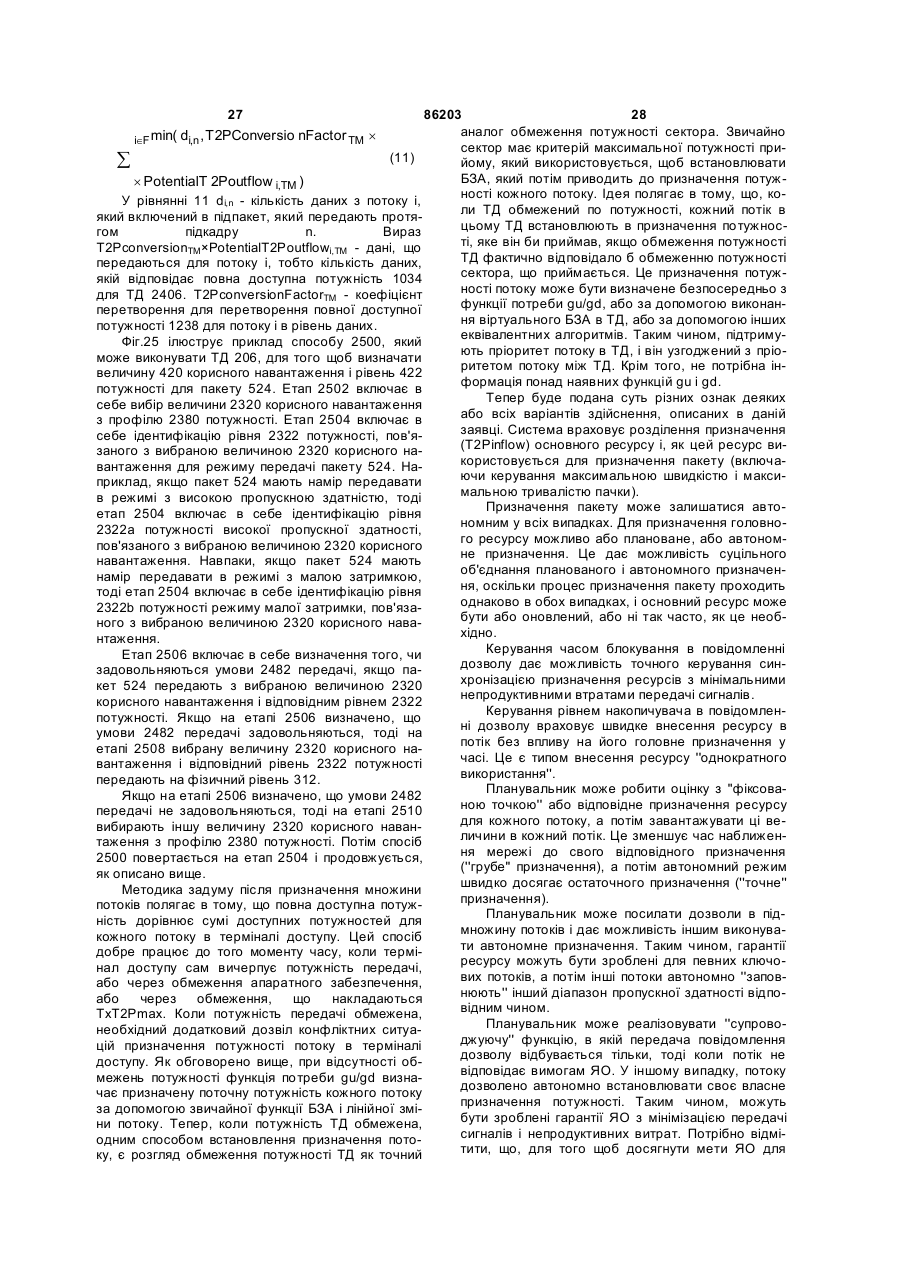

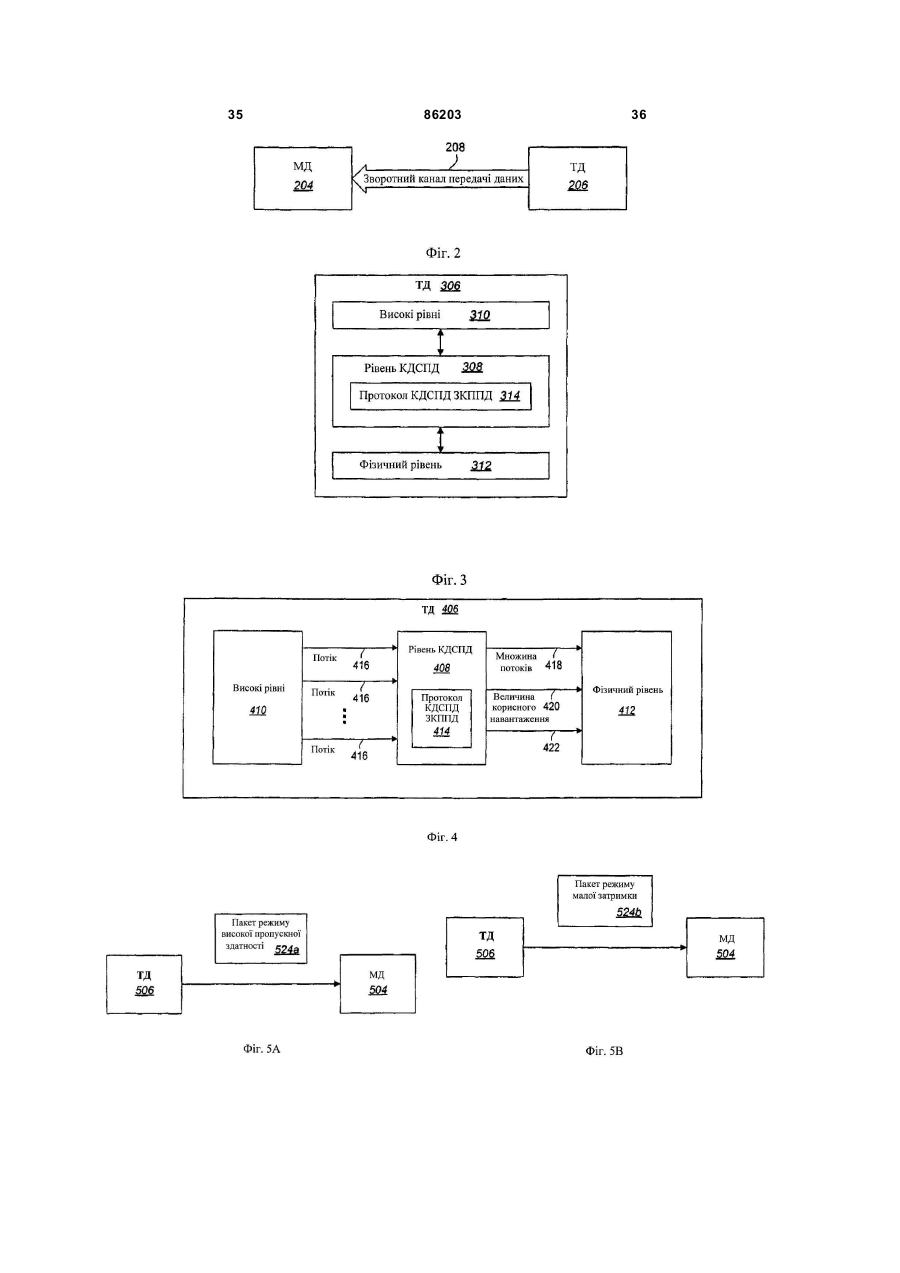

1. Термінал доступу, який сконфігурований для безпровідного зв'язку з мережею доступу в секторі, що містить: передавач, призначений для передачі сигналу зворотного потоку даних в мережу доступу, антену, призначену для прийому сигналів з мережі доступу, процесор, пам'ять, електрично зв'язану з процесором, і команди, що зберігаються в пам'яті, причому команди є здійснюваними для того, щоб реалізовувати спосіб, який містить етапи, на яких: оцінюють поточну величину біта зворотної активності, що передається за допомогою мережі доступу, якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор зайнятий, зменшують призначену поточну потужність для кожного потоку з множини потоків в терміналі доступу, причому величину зменшення для конкретного потоку визначають відповідно до лінійно-спадної 2 (19) 1 3 86203 4 7. Термінал доступу за п. 1, в якому як лінійновільний, причому величину збільшення для конкспадна функція, так і лінійно-зростаюча функція ретного потоку визначають відповідно до лінійнозалежать від оцінки рівня навантаження сектора. зростаючої функції, яка призначена для потоку, 8. Термінал доступу за п. 1, в якому як лінійнопричому лінійно-зростаюча функція є функцією спадна функція, так і лінійно-зростаюча функція призначеної поточної потужності для потоку. залежать від потужності пілот-сигналу, виміряної 11. Термінал доступу за п. 10, який додатково місза допомогою термінала доступу. тить засіб для оцінки рівня навантаження сектора, 9. Термінал доступу за п. 1, в якому призначену і поточну потужність визначають відповідно до засіб для визначення призначеної максимальної потужності для кожного потоку з множини потоків, æ æ 1 öö T2PInflow i,n = ç1 - ç ÷÷ причому призначена максимальна потужність для ç ç T2PFilterTC ÷ ÷ ´ T 2PInflow i,n -1 + øø è è конкретного потоку є функцією призначеної поточ1 ної потужності для потоку і оцінки рівня навантаö æ ÷ ´ T2POutflow i,n -1 + DT 2PInflow i,n, ç +ç ження сектора. T 2PFilterTC ÷ ø è 12. Термінал доступу за п. 10, який додатково місде T2Pinflow - призначена поточна потужність для тить для кожного потоку потоку і в підкадрі n, де T2PfilterTC - стала часу засіб для визначення призначеної накопиченої фільтра, причому, якщо призначену поточну потупотужності для потоку, жність збільшують, T2Pinflow виражається як засіб для використання призначеної поточної поæ10 ´ log10 (T 2PInflow i,n -1 ) + ö тужності для потоку і призначеної накопиченої по÷, DT2PInflow i,n = 1 ´ T2PUpi ç ç + PilotStrengthi (PilotStrengthn,s ), FRABn ÷ тужності для потоку, для визначення повної достуè ø пної потужності для потоку, і причому, якщо призначену поточну потужність засіб для використання повної доступної потужнозменшують, T2Pinflow виражається як сті для потоку для визначення рівня потужності æ 10 ´ log10 (T2PInflow i,n-1 ) + ö ÷ DT2PInflow i,n = -1 ´ T2PDni ç для пакета, який передають в мережу доступу. ç + PilotStrength (PilotStrength ), FRAB ÷, i n,s nø è 13. Термінал доступу, який сконфігурований для де T2PUpi - лінійно-зростаюча функція для потоку безпровідного зв'язку з мережею доступу в секторі, причому спосіб містить етапи, на яких: і, де T2PDn i - лінійно-спадна функція для потоку і оцінюють поточну величину біта зворотної активта де PilotStrength - показник потужності пілотності, що передається за допомогою мережі досигналу обслуговуючого сектора відносно потужступу, ності пілот-сигналів інших секторів. якщо оцінена поточна величина біта зворотної 10. Термінал доступу, який сконфігурований для активності вказує на те, що сектор зайнятий, змебезпровідного зв'язку з мережею доступу в секторі, ншують призначену поточну потужність для кожнощо містить го потоку з множини потоків в терміналі доступу, засіб для оцінки поточної величини біта зворотної причому величину зменшення для конкретного активності, що передається за допомогою мережі потоку визначають відповідно до лінійно-спадної доступу, функції, яка призначена для потоку, причому лінійзасіб для зменшення призначеної поточної потужно-спадна функція є функцією призначеної поточності для кожного потоку з множини потоків в терної потужності для потоку, і, міналі доступу, якщо оцінена поточна величина якщо оцінена поточна величина біта зворотної біта зворотної активності вказує на те, що сектор активності вказує на те, що сектор вільний, збільзайнятий, причому величину зменшення для конкшують призначену поточну потужність для кожного ретного потоку визначають відповідно до лінійнопотоку з множини потоків в терміналі доступу, приспадної функції, яка призначена для потоку, причому величину збільшення для конкретного потоку чому лінійно-спадна функція є функцією призначевизначають відповідно до лінійно-зростаючої фунної поточної потужності для потоку, і кції, яка призначена для потоку, причому лінійнозасіб для збільшення призначеної поточної потужзростаюча функція є функцією призначеної поточності для кожного потоку з множини потоків в терної потужності для потоку. міналі доступу, якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор Дана заявка на патент претендує на пріоритет по попередній заявці США №60/487,648, озаглавленій "Диференційовані послуги зворотної лінії зв'язку для системи зв'язку з множиною потоків, що використовує автономне призначення ресурсів", заявленої 15 липня 2003 року, права на яку передані власнику даного винаходу, і яка спеціально включена в даний опис як посилання. Дана заявка на патент також претендує на пріоритет по попередній заявці США №60/493,782, озаглавленій "Спільне автономне і заплановане призначення ресурсів для розподіленої системи зв'язку", заявленої 6 серпня 2003 року, права на яку належать власнику даного винаходу, і яка спеціально включена в даний опис як посилання. Дана заявка на патент також претендує на пріоритет по попередній заявці №60/527,081, озаглавленій "Керування доступом до зворотної лінії зв'язку з множиною потоків для системи зв'язку", заявленої 3 грудня 2003 року, права на яку нале 5 86203 6 Прикладом системи зв'язку з оптимізацією дажать власнику даного винаходу, і яка спеціально них є система зв'язку з високою швидкістю перевключена в даний опис як посилання. дачі даних (HDR, ВШПД). У системі зв'язку з ВШПД Даний винахід стосується, загалом, безпровідбазову станцію іноді називають мережею доступу, них систем зв'язку і, більш конкретно, удосконаа віддалену станцію іноді називають терміналом лень в роботі рівня керування доступом до середоступу (AT, ТД). Функціональні можливості, які довища передачі даних (МАС, КДСПД) термінала виконуються за допомогою ТД можуть бути органідоступу в безпровідній системі зв'язку. зовані як стек рівнів, що включають в себе рівень Системи зв'язку розроблені з можливістю пекерування доступом до середовища передачі даредачі інформаційних сигналів зі станції відправних (КДСПД). Рівень КДСПД пропонує певні послулення в фізично відмінну станцію призначення. ги для більш високих рівнів, що включають в себе При передачі інформаційного сигналу зі станції послуги, які пов'язані з роботою зворотного канавідправлення через канал зв'язку, інформаційний лу. Переваги можуть бути реалізовані за допомосигнал спочатку перетворюють у вид, прийнятний гою удосконалень в роботі рівня КДСПД ТД в бездля ефективної передачі через канал зв'язку. Пепровідній системі зв'язку. ретворення або модуляція інформаційного сигнаРозкритий термінал доступу, який сконфігуролу включає в себе зміну параметра несучого сигваний для безпровідного зв'язку з мережею достуналу відповідно до інформаційного сигналу таким пу. Термінал доступу включає в себе передавач чином, щоб спектр модульованої несучої знаходидля передачі сигналу зворотного потоку даних в вся в межах смуги частот каналу зв'язку. У станції мережу доступу, антену для прийому сигналів з призначення початковий інформаційний сигнал мережі доступу, процесор і пам'ять, електрично реплікують з модульованого несучого сигналу, зв'язані з процесором. Команди запам'ятовують в прийнятого через канал зв'язку. Таке реплікування пам'яті. Команди є здійснюваними для того, щоб звичайно виконують за допомогою використання реалізувати спосіб, який включає в себе оцінку інверсії процесу модуляції, використаного станціпоточного значення біта зворотної активності, що єю відправлення. передається за допомогою мережі доступу. Модуляція також полегшує множинний доступ, Якщо оцінена поточна величина біта зворотної тобто одночасну передачу і/або прийом декількох активності вказує на те, що сектор зайнятий, спосигналів через загальний канал зв'язку. Системи сіб також включає в себе зменшення призначеної зв'язку з множинним доступом часто включають в поточної потужності для кожного потоку з множини себе множину віддалених абонентських пристроїв, потоків в терміналі доступу. Величина зменшення що вимагають переміжного обслуговування віднодля конкретного потоку може бути визначена відсно короткої тривалості, а не постійного доступу повідно до лінійно-спадної функції, яка призначена до загального каналу зв'язку. У даній галузі техніки для потоку. Лінійно-спадна функція може бути фувідомі декілька способів з множинним доступом, нкцією призначеної поточної потужності для пототакі як множинний доступ з кодовим розділенням ку. (CDMA, МДКР), множинний доступ з часовим розЯкщо оцінена поточна величина біта зворотної діленням каналів (TDMA, МДРЧас), множинний активності вказує на те, що сектор вільний, спосіб доступ з частотним розділенням каналів (FDMA, також включає в себе збільшення призначеної МДЧастР) і множинний доступ з амплітудною мопоточної потужності для кожного потоку з множини дуляцією (AM, AM). потоків в терміналі доступу. Величина збільшення Система зв'язку з множинним доступом може для конкретного потоку може бути визначена відбути безпровідною або провідною і може переноповідно до лінійно-зростаючої функції, яка признасити мову і/або дані. У системі зв'язку з множинчена для потоку. Лінійно-зростаюча функція може ним доступом зв'язку між користувачами здійснюбути функцією призначеної поточної потужності ється через одну або більше базових станцій. для потоку. Перший користувач на одній абонентській станції У деяких варіантах здійснення оцінка поточної взаємодіє з другим користувачем на другій абоневеличини біта зворотної активності може бути винтській станції за допомогою передачі даних по конана один раз в кожному інтервалі часу. Оцінка зворотній лінії зв'язку в базову станцію. Базова може включати в себе фільтрацію сигналу, прийнстанція приймає дані і може направити дані в іншу ятого з мережі доступу, за допомогою фільтра, що базову станцію. Дані передають по прямому канамає регульовану сталу часу. лу тієї ж самої базової станції або іншої базової Спосіб може додатково включати в себе оцінку станції у другу абонентську станцію. Прямий канал рівня навантаження сектора і визначення признавідноситься до передачі з базової станції в абонеченої максимальної потужності для кожного потоку нтську станцію, а зворотний канал відноситься до з множини потоків. Призначена максимальна попередачі з абонентської станції в базову станцію. тужність для конкретного потоку може бути функТакож лінія зв'язку може бути проведена між перцією призначеної поточної потужності для потоку і шим користувачем мобільної абонентської станції і оцінки рівня навантаження сектора. другим користувачем станції наземної лінії зв'язку. У деяких варіантах здійснення спосіб може Базова станція приймає дані від користувача по додатково включати в себе для кожного потоку зворотному каналу і направляє дані через комутовизначення призначеної накопиченої потужності вану телефонну мережу загального користування для потоку. Призначена поточна потужність для (PSTN, ТфЗК) другому користувачеві. У багатьох потоку і призначена накопичена потужність для системах зв'язку, наприклад, IS-95, W-CDMA, ISпотоку можуть бути використані для визначення 2000, прямому каналу і зворотному каналу приповної доступної потужності для потоку. Повна значають окремі частоти. 7 86203 8 доступна потужність для потоку може бути викорити щонайменше деякі аспекти варіантів здійсненстана для визначення рівня потужності для пакету, ня, обговорених в даній заявці. який передають в мережу доступу. У деяких варіаФіг.2 являє собою блок-схему, яка ілюструє нтах здійснення призначена накопичена потужмережу доступу і термінал доступу в системі зв'язність для потоку може бути обмежена рівнем наку з високою швидкістю передачі даних. сичення. Рівень насичення може являти собою Фіг.3 являє собою блок-схему, яка ілюструє коефіцієнт, що встановлюється, який вищий пристек рівнів в терміналі доступу. значеної максимальної потужності. Фіг.4 являє собою блок-схему, яка ілюструє Як лінійно-спадна функція, так і лінійноприклад взаємодії між високими рівнями в термізростаюча функція можуть залежати від оцінки налі доступу, рівнем керування доступом до серерівня навантаження сектора. Як альтернатива або довища передачі даних і фізичним рівнем. додатково, як лінійно-спадна функція, так і лінійноФіг.5А являє собою блок-схему, яка ілюструє зростаюча функція можуть залежати від потужноспакет режиму високої пропускної здатності, що ті пілот-сигналу, виміряної за допомогою термінапередається в мережу доступу. ла доступу. Фіг.5В являє собою блок-схему, яка ілюструє Також розкритий інший варіант здійснення тепакет режиму з малою затримкою, що передається рмінала доступу, який сконфігурований для безв мережу доступу. провідного зв'язку з мережею доступу в секторі. Фіг.6 являє собою блок-схему, яка ілюструє ріТермінал доступу включає в себе засіб, призначезні типи потоків, які можуть бути присутнім в мений для оцінки поточної величини біта зворотної режі доступу. активності, що передається за допомогою мережі Фіг.7 являє собою блок-схему, яка ілюструє доступу. приклад безлічі потоків для пакету режиму високої Термінал доступу також включає в себе засіб пропускної здатності. для зменшення призначеної поточної потужності Фіг.8 являє собою блок-схему, яка ілюструє для кожного потоку з множини потоків в терміналі приблизну безліч потоків для пакету режиму з мадоступу, якщо оцінена поточна величина біта зволою затримкою. ротної активності вказує на те, що сектор зайняФіг.9 являє собою блок-схему, яка ілюструє тий. Величина зменшення для конкретного потоку інформацію, яка може обслуговуватися в терміналі може бути визначена відповідно до лінійнодоступу, для того щоб визначати, чи включений спадної функції, яка призначена для потоку. Лінійпотік високої пропускної здатності в безліч потоків но-спадна функція може бути функцією призначепакетів режиму з малою затримкою. ної поточної потужності для потоку. Фіг.10 являє собою блок-схему, яка ілюструє Термінал доступу також включає в себе засіб мережу доступу і безліч терміналів доступу в секдля збільшення призначеної поточної потужності торі. для кожного потоку з множини потоків в терміналі Фіг.11 ілюструє приклад механізму, який може доступу, якщо оцінена поточна величина біта звобути використаний для визначення повної доступротної активності вказує на те, що сектор вільний. ної потужності для термінала доступу. Величина збільшення для конкретного потоку моФіг.12 являє собою блок-схему, яка ілюструє же бути визначена відповідно до лінійноваріант здійснення, в якому щонайменше деякі з зростаючої функції, яка призначена для потоку. терміналів доступу в секторі включають в себе Лінійно-зростаюча функція може бути функцією безліч потоків. призначеної поточної потужності для потоку. Фіг.13 являє собою блок-схему, яка ілюструє Термінал доступу також може включати в себе один спосіб, в якому термінал доступу може отризасіб для оцінки рівня навантаження сектора. Термувати призначену поточну потужність для потоків мінал доступу також може включати в себе засіб в терміналі доступу. для визначення призначеної максимальної потужФіг.14 являє собою блок-схему, яка ілюструє ності для кожного потоку з множини потоків. Прибіт зворотної активності, що передається з мережі значена максимальна потужність для конкретного доступу в термінал доступу в секторі. потоку може бути функцією призначеної поточної Фіг.15 являє собою блок-схему, яка ілюструє потужності для потоку і оцінки рівня навантаження інформацію, яка може обслуговуватися в терміналі сектора. доступу, для того щоб визначати призначену потоТермінал доступу також може включати в себе чну потужність для одного або більше потоків в для кожного потоку засіб для визначення признатерміналі доступу. ченої накопиченої потужності для потоку, і засіб Фіг.16 являє собою функціональну схему, яка для використання призначеної поточної потужності ілюструє приклад функціональних компонентів в для потоку і призначеної накопиченої потужності терміналі доступу, які можуть бути використані для для потоку, для визначення повної доступної повизначення оцінки біта зворотної активності і оцінтужності для потоку. Термінал доступу також може ки рівня поточного навантаження сектора. включати в себе засіб для використання повної Фіг.17 являє собою схему послідовності етапів, доступної потужності для потоку для визначення що ілюструє зразковий спосіб, призначений для рівня потужності для пакету, який передають в визначення призначеної поточної потужності для мережу доступу. потоку в терміналі доступу. Короткий опис креслень Фіг.18 являє собою блок-схему, яка ілюструє Фіг.1 ілюструє приклад системи зв'язку, яка термінал доступу, що посилає повідомлення запипідтримує декілька користувачів, і може реалізувату в планувальник по мережі доступу. 9 86203 10 ється в даному описі як 3GPP, і втілений у безлічі Фіг.19 являє собою блок-схему, яка ілюструє документів, включаючи документи №№3GPP TS інформацію, яка може обслуговуватися в терміналі 25.211, 3GPP TS 25.212, 3GPP TS 25.213 і 3GPP доступу, для того щоб термінал доступу визначав, TS 25.214, 3GPP TS 25.302; стандарт, що згадуколи посилати повідомлення запиту в мережу доється в даному описі як стандарт W-CDMA, запроступу. понований консорціумом, який називається "3rd Фіг.20 являє собою блок-схему, яка ілюструє Generation Partnership Project 2" ("Проект 2 партприклад взаємодії між планувальником, що виконерства 3-го покоління"), що згадується в даному нується в мережі доступу, і терміналами доступу в описі як 3GPP2; і стандарт TR-45.5, що згадується секторі. в даному описі як стандарт cdma2000, який раніше Фіг.21 являє собою блок-схему, яка ілюструє назвавався IS-2000 МС. Стандарти, згадані вище, інший приклад взаємодії між планувальником і спеціально включені в даний опис як посилання. терміналом доступу, що виконується в мережі доСистеми і способи, описані в даній заявці, моступу. жуть бути використані з системами зв'язку з висоФіг.22 являє собою блок-схему, яка ілюструє кою швидкістю передачі даних (ВШПД). Система інший варіант здійснення повідомлення дозволу, зв'язку з ВШПД може бути сконструйована таким яке передають з планувальника по мережі доступу чином, щоб відповідати одному або більше станв термінал доступу. дартам, таких як "cdma2000 High Rate Packet Data Фіг.23 являє собою блок-схему, яка ілюструє Air Interfase Specification", 3GPP2 C.S0024, Version профіль потужності, який може бути запам'ятову1, March 2004, опублікованим консорціумом "Прований в терміналі доступу. ект 2 партнерства 3-го покоління". Зміст згаданих Фіг.24 являє собою блок-схему, яка ілюструє вище стандартів включений в даний опис як посибезліч умов передачі, які можуть бути запам'ятолання. вувані в терміналі доступу. Абонентська станція ВШПД, яка може бути Фіг.25 являє собою схему послідовності етапів, згадана в даному описі як термінал доступу (AT, що ілюструє приклад способу, який може виконуТД), може бути мобільною або стаціонарною, і вати термінал доступу, для того щоб визначати може взаємодіяти з однією або більше базовими розмір корисного навантаження і рівень потужності станціями ВШПД. Термінал доступу передає і придля пакету; і ймає пакети даних через один або більше приФіг.26 являє собою функціональну схему, яка ймачів-передавачів модемного пулу (МРТ, ПМП) в ілюструє варіант здійснення термінала доступу. контролер базової станції ВШПД, який може бути Слово "зразковий" використовується в даній згаданий в даному описі як контролер модемного заявці, щоб означати "служить як приклад, окрепулу (МРС, КМП). Приймачі-передавачі модемного мий випадок або ілюстрація". Варіант здійснення, пулу і контролери модемного пулу є частинами описаний в даній заявці як "зразковий" не обов'язмережі, яка називається мережею доступу. Мереково повинен бути витлумачений як переважний жа доступу передає пакети даних між безліччю або переважний відносно інших варіантів здійстерміналів доступу. Мережа доступу додатково нення. може бути з'єднана з додатковими мережами поза Потрібно відмітити, що зразковий варіант здіймережею доступу, такими як корпоративна мережа снення наданий як зразок у всьому цьому обговоінтранет або Інтернет, і може передавати пакети ренні, однак альтернативні варіанти здійснення даних між кожним терміналом доступу і такими можуть містити різні аспекти, не виходячи за рамзовнішніми мережами. Термінал доступу, який ки об'єму даного винаходу. Конкретно, даний вивстановив з'єднання активного каналу передачі находу застосовний до систем обробки даних, потоку даних з одним або більше приймачівсистем безпровідного зв'язку, мобільних IP мереж і передавачів модемного пулу, називається активбудь-яких інших систем, що вимагають приймати і ним терміналом доступу, і згадується як такий, що обробляти безпровідні сигнали. знаходиться в стані передачі потоку даних. ТерміЗразковий варіант здійснення використовує нал доступу, який знаходиться в процесі встановширокосмугову безпровідну систему зв'язку. Безлення з'єднання активного каналу передачі потоку провідні системи зв'язку широко використовуютьданих з одним або більше приймачамися, щоб забезпечити різні типи зв'язку, такі як мопередавачами модемного пулу, згадується як тава, дані і т.д. Ці системи можуть бути основані на кий, що знаходиться в стані встановлення з'єднанмножинному доступі з кодовим розділенням кананя. Термінал доступу може бути будь-яким прилів (CDMA), множинному доступі з часовим роздістроєм даних, який взаємодіє через безпровідний ленням каналів (TDMA) або деяких інших способах канал або через провідний канал, наприклад, з модуляції. Система CDMA надає певні переваги використанням волоконно-оптичних або коаксіавідносно інших типів систем, включаючи збільшену льних кабелів. Термінал доступу додатково може пропускну здатність системи. бути будь-яким з декількох типів пристроїв, що Безпровідна система зв'язку може бути сконсвключають, але не обмежених перерахованим, труйована таким чином, щоб підтримувати один РС-карту, компакт-флеш-пам'ять, зовнішній або або більше стандартів, такі як "TIA/EIA/IS-95-B внутрішній модем або безпровідний або провідний Mobile Station-Base Station Compatibiliti Standard for телефон наземного зв'язку. Канал зв'язку, через Dual-Mode Wideband Spread Spectrum Cellular Sysякий термінал доступу посилає сигнали в приймачtem", що згадується в даному описі як стандарт ISпередавач модемного пулу, називається зворот95, стандарт, запропонований консорціумом, який ним каналом. Канал зв'язку, через який приймачназивається "3rd Generation Partnership Project" ("Проект партнерства 3-го покоління"), що згаду 11 86203 12 рмацію з конкретного ТД 206 в МД 204. Звичайно, передавач модемного пулу посилає сигнали в тезворотний канал може включати в себе інші канармінал доступу, називається прямим каналом. ли додатково до зворотного каналу 208 передачі Фіг.1 ілюструє приклад системи 100 зв'язку, потоку даних. Також прямий канал може включати яка підтримує декілька користувачів і може реалів себе множину каналів, включаючи пілот-канал. зовувати щонайменше деякі аспекти варіантів Функції, що виконуються за допомогою ТД 206, здійснення, обговорених в даній заявці. Будь-які з можуть бути організовані як стек рівнів. Фіг.3 ілюсмножини алгоритмів і способів можуть бути викотрує стек рівнів в ТД 306. Серед рівнів є рівень 308 ристані, щоб планувати передачі в системі 100. керування доступом до середовища передачі даСистема 100 забезпечує обмін даними для декільних (КДСПД). Більш високі рівні 310 розташовані кох чарунок 102A-102G, кожну з яких обслуговує вище за рівень 308 КДСПД. Рівень 308 КДСПД відповідна базова станція 104A-104G, відповідно. пропонує певні послуги в більш високі рівні 310, У зразковому варіанті здійснення деякі з базових включаючи послуги, які відносять до роботи звостанцій 104 мають множину приймальних антен, а ротного каналу 208 передачі потоку даних. Рівень інші мають тільки одну приймальну антену. Подіб208 КДСПД включає в себе реалізацію протоколу ним чином деякі з базових станцій 104 мають 314 КДСПД зворотного каналу передачі потоку множину передавальних антен, а інші мають єдину даних (RTC, ЗКППД). Протокол 314 КДСПД ЗКППД передавальну антену. Немає ніяких обмежень на забезпечує процедури, що виконуються за допокомбінації передавальних антен і приймальних могою ТД 306, щоб передавати, і за допомогою антен. Отже, можливо для базової станції 104 маМД 204, щоб приймати по зворотному каналу 208 ти множину передавальних антен і одну приймапередачі потоку даних. льну антену або мати множину приймальних антен Фізичний рівень 312 розташований нижче за і одну передавальну антену, або мати по одній рівень 308 КДСПД. Рівень 308 КДСПД запитує пепередавальній і приймальній антені або множину вні послуги з фізичного рівня 312. Ці послуги стопередавальних і приймальних антен. суються фізичної передачі пакетів в МД 204. Віддалені станції 106 в зоні обслуговування Фіг. 4 ілюструє приклад взаємодії між високиможуть бути нерухомими (або стаціонарними) або ми рівнями 410 в ТД 406, рівнем 408 КДСПД і фімобільними. Як зображено на Фіг.1, різні віддалені зичним рівнем 412. Як зображено, рівень 408 станції 106 розподілені по всій системі. Кожна відКДСПД приймає один або більше потоків 416 з далена станція 106 взаємодіє щонайменше з однівисоких рівнів 410. Потік 416 є потоком даних. єю, а, можливо, з більше базовими станціями 104 Звичайно потік 416 відповідає конкретному додатпо прямому каналу і зворотному каналу в будьку, такому як передача мови через IP (VoIP), відякий даний момент, в залежності, наприклад, від еотелефонія, протокол передачі файлів (FTP), ігри того, чи використана технологія "м'якої передачі і т.д. обслуговування", або, термінал сконструйований і Дані з потоків 416 в ТД 406 передають в МД функціонує таким чином, щоб приймати (одночас204 в пакетах. Відповідно до протоколу 414 но або послідовно) безліч передач від множини КДСПД ЗКППД рівень КДСПД визначає множину базових станцій. Технологія "м'якої передачі об418 потоків для кожного пакету. Іноді множина слуговування" в системах зв'язку CDMA широко потоків 416 в ТД 406 має дані для передачі в один відома в даній галузі техніки і детально описана в і той же час. Пакет може включати в себе дані патенті США №5,101,501, озаглавленому "Спосіб і більш ніж з одного потоку 416. Однак іноді може система для забезпечення м'якої передачі обслубути один або більше потоків 416 в ТД 406, які говування в стільниковій телефонній системі мають дані для передачі, але вони не включені в CDMA", права на який належать власнику даного пакет. Множина 418 потоків пакету вказує потоки винаходу. 416 в ТД 406, які повинні бути включені в пакет. Прямий канал стосується передачі з базової Зразкові способи, призначені для визначення станції 104 у віддалену станцію 106, а зворотний множини потоків 418 пакету, будуть описані нижче. канал стосується передачі з віддаленої станції 106 Рівень 408 КДСПД також визначає розмір 420 в базову станцію 104. У зразковому варіанті здійскорисного навантаження кожного пакету. Розмір нення деякі з віддалених станцій 106 мають мно420 корисного навантаження пакету вказує, скільки жину приймальних антен, а інші мають тільки одну даних з множини 418 потоків включені в пакет. приймальну антену. На Фіг.1 базова станція 104А Рівень 408 КДСПД також визначає рівень 422 передає дані у віддалені станції 106А і 106J по потужності пакету. У деяких варіантах здійснення прямому каналу, базова станція 104В передає рівень 422 потужності пакету визначають відносно дані у віддалені станції 106В і 106J, базова станція рівня потужності зворотного пілот-каналу. 104С передає дані у віддалену станцію 106С і т.д. Для кожного пакету, який передають в МД 204, У системі зв'язку з високою швидкістю передарівень 408 КДСПД передає множину 418 потоків, чі даних (ВШПД) базову станцію іноді згадують як що включаються в пакет, розмір 420 корисного мережа доступу (AN, МД), а віддалену станцію навантаження пакету і рівень 422 потужності пакеіноді згадують як термінал доступу (ТД). Фіг.2 ілюту в фізичний рівень 412. Потім фізичний рівень струє МД 204 і ТД 206 в системі зв'язку ВШПД. виконує передачу пакету в МД 204 відповідно до ТД 206 знаходиться в стані безпровідного зв'яінформації, наданої за допомогою рівня 308 зку з МД 204. Як указано раніше, зворотний канал КДСПД. стосується передач з ТД 206 в МД 204. Зворотний Фіг.5А і 5В ілюструють пакети 524, що переканал 208 передачі потоку даних зображений на даються з ТД 506 в МД 504. Пакет 524 може бути фіг. 2. Зворотний канал 208 передачі потоку даних переданий в одному з декількох можливих режиє частиною зворотного каналу, який передає інфо 13 86203 14 також можуть бути включені в безліч 818 потоків. мів передачі. Наприклад, в деяких варіантах здійсОднак ні один, ні більша кількість потоків 816а винення є два можливих режими передачі, режим сокої пропускної здатності, які мають дані для пепередачі з високою пропускною здатністю і режим редачі, не можуть бути включені в множину 818 передачі з малою затримкою. Фіг.5А ілюструє папотоків. кет 524а режиму високої пропускної здатності Фіг.9 ілюструє інформацію, яка може обслуго(тобто пакет 524а, який передають в режимі з вивуватися в ТД 906, для визначення того, чи вклюсокою пропускною здатністю), що передається в чений потік 916а високої пропускної здатності в МД 504. Фіг.5В ілюструє пакет 524b режиму малої множину 818 потоків пакету 824b малої затримки. затримки (тобто пакет 524b, який передають в реКожний потік 916а високої пропускної здатності в жимі з малою затримкою), що передається в МД ТД 906 має певну кількість даних 926, доступних 504. для передачі. Також може бути визначений поріг Пакет 524b режиму малої затримки передають 928 об'єднання для кожного потоку 916а високої на більш високому рівні 422 потужності, ніж пакет пропускної здатності в ТД 906. Крім того, поріг 928 524 режиму високої пропускної здатності одного і об'єднання може бути визначений для ТД 906 затого ж розміру пакету. Отже, ймовірно, що пакет галом. Нарешті, об'єднання потоків високої пропу524b режиму малої затримки надійде швидше в скної здатності може відбуватися, коли оцінка рівМД 504, ніж пакет 524 режиму високої пропускної ня навантаження сектора менша, ніж величина здатності. Однак пакет 524Ь режиму малої затрипорога. (Як визначають оцінку рівня навантаження мки викликає велике навантаження на систему сектора буде обговорено нижче). Тобто, коли сек100, ніж пакет 524 режиму високої пропускної здатор навантажений дуже слабо, втрати ефективнотності. сті об'єднання є незначними, і допустиме інтенсиФіг.6 ілюструє різні типи потоків 616, які мовне використання. жуть існувати в ТД 606. У деяких варіантах здійсУ деяких варіантах здійснення потік 916а винення кожний потік 616 в ТД 606 пов'язаний з консокої пропускної здатності включають в пакет 524b кретним режимом передачі. Там, де можливі малої затримки, якщо задовольняється одна з режими передачі є режимом передачі з високою двох умов. Перша умова полягає в тому, що сума пропускною здатністю і режимом передачі з малою даних 926, які передаються для всіх потоків 916а затримкою, ТД 606 може включати в себе один високої пропускної здатності в ТД 906 перевищує або більше потоків 616а високої пропускної здатпоріг 930 об'єднання, який визначений для ТД 906. ності і/або один або більше потоків 616b малої Друга умова полягає в тому, що сума даних 926, затримки. Переважно, щоб потік високої пропускякі передаються, потоку 916а високої пропускної ної здатності 616а передавався в пакеті 524а виздатності перевищує поріг 928 об'єднання, який сокої пропускної здатності. Переважно, щоб потік визначений для потоку 916а високої пропускної 616Ь малої затримки передавався в пакеті 524b здатності. малої затримки. Перша умова стосується передачі потужності Фіг.7 ілюструє приклад множини 718 потоків від пакетів 824b режиму малої затримки до пакетів для пакету 524а режиму високої пропускної здат724а режиму високої пропускної здатності. Якщо ності. У деяких варіантах здійснення пакет 724а потоки 916а високої пропускної здатності не вклюпередають в режимі з високою пропускною здатнічені в пакети 824b режиму малої затримки, дані з стю, якщо всі потоки 716, які мають дані для перепотоків 916а високої пропускної здатності створюдачі, є потоками 716а високої пропускної здатносються доти, поки є дані, доступні для передачі ті. Таким чином, в деяких варіантах здійснення щонайменше з одного потоку 816b малої затриммножина 718 потоків в пакеті 524а режиму високої ки. Якщо дозволено нагромаджувати дуже багато пропускної здатності включає в себе тільки потоки даних з потоків 916а високої пропускної здатності, 716а високої пропускної здатності. Як альтернатитоді при наступній передачі пакету 724а режиму ва, потоки 616b малої затримки можуть бути вклювисокої пропускної здатності, може статися недочені в пакети 724а режиму високої пропускної здапустимо різкий перепад потужності від останнього тності на розсуд ТД 606. Одним прикладом пакету 824b малої затримки в пакет 724а режиму причини цього є випадок, коли потік 616b малої високої пропускної здатності. Отже, відповідно до затримки не отримує достатньої пропускної здатпершої умови, коли кількість даних 926, які переності. Наприклад, могло б бути виявлено, що даються, з потоків 916а високої пропускної здатстворюється черга потоків 616b малої затримки. ності в ТД 906 перевищує певну величину (визнаПотік може збільшити свою пропускну здатність за чену за допомогою порога 930 об'єднання), допомогою використання замість цього режиму з "об'єднання" даних з потоків 916а високої пропусквисокою пропускною здатністю за рахунок збільної здатності в пакети 824Ь режиму низької затришення затримки. мки дозволене. Фіг.8 ілюструє приклад множини 818 потоків Друга умова стосується вимог якості обслугодля пакетів 824b режиму малої затримки. У деяких вування (QOS, ЯО) для потоків 916а високої проваріантах здійснення, якщо є щонайменше один пускної здатності в ТД 906. Якщо поріг 928 об'єдпотік 616b малої затримки, який має дані для пенання для потоку 916а високої пропускної редачі, тоді пакет 824b передають в режимі з маздатності встановлений на дуже велику величину, лою затримкою. Безліч 818 потоків в пакеті 824Ь це означає, що потік 916а високої пропускної здатрежиму малої затримки включає в себе кожний ності є рідким, навіть якщо він включений в пакет потік 616b малої затримки, який має дані для пе824b режиму малої затримки. Отже, такий потік редачі. Один або більше потоків 816а високої про916а високої пропускної здатності може зазнавати пускної здатності, які мають дані для передачі, 15 86203 16 затримки передачі, оскільки його не передають Повна доступна потужність 1034, яка не викокожен раз, коли є щонайменше один потік 816b ристовується в будь-який заданий момент часу, малої затримки з даними для передачі. Навпаки, допустима для накопичення, з тим, щоб вона могякщо поріг 928 об'єднання для потоку 916а високої ла бути використана в наступний момент часу. пропускної здатності встановлений на дуже малу Отже, в деяких варіантах здійснення, повна достувеличину, це означає, що потік 916а високої пропна потужність 1034 для ТД 1006 (приблизно) допускної здатності майже завжди включений в пакет рівнює призначеній поточній потужності 1034а 824b малої затримки. Отже, такі потоки 916 висоплюс щонайменше деяка частина призначеної кої пропускної здатності можуть зазнавати дуже накопиченої потужності 1034b. ТД 1006 визначає малу затримку передачі. Однак такі потоки 916а рівень 422 потужності пакету 524 таким чином, високої пропускної здатності використовують біщоб він не перевищував повної доступної потужльше ресурсів сектора, щоб передавати свої дані. ності 1034 для ТД 1006. Переважно в деяких варіантах здійснення поПовна доступна потужність 1034 для ТД 1006 ріг 928 об'єднання для деяких потоків 916а високої не завжди може бути рівна призначеній поточній пропускної здатності в ТД 906 може бути встановпотужності 1034а ТД 1006 плюс призначена наколений на дуже велику величину, в той час як поріг пичена потужність 1034b ТД 1006. У деяких варіа928 об'єднання для деяких інших потоків 916а винтах здійснення повна доступна потужність 1034 сокої пропускної здатності в ТД 906 може бути ТД 1006 може бути обмежена максимально привстановлений на дуже малий поріг 928 об'єднання. значеною потужністю 1034с. Максимально признаТакий задум є переважним, оскільки деякі типи чена потужність 1034с для ТД 1006 може бути рівпотоків 916а високої пропускної здатності можуть на призначеній поточній потужності 1034а для ТД мати суворі вимоги ЯО, в той час як інші можуть не 1006, помноженій на деякий обмежувальний коемати таких вимог. Прикладом потоку 916, який має фіцієнт. Наприклад, якщо обмежувальний коефіцісуворі вимоги ЯО, і який може бути переданий в єнт дорівнює двом, тоді максимальна призначена режимі з високою пропускною здатністю, є відео в потужність 1034с ТД 1006 дорівнює її подвоєній реальному часі. Відео в реальному часі має високі призначеній поточній потужності 1034а. У деяких вимоги до пропускної здатності, що може зробити варіантах здійснення обмежувальний коефіцієнт є його неефективним для передачі в режимі з мафункцією призначеної поточної потужності 1034а лою затримкою. Однак довільні затримки передачі для ТД 1006. небажані для відео реального часу. Прикладом Забезпечення максимальної призначеної попотоку 916, який не має суворих вимог затримки тужності 1034 для ТД може обмежити величину ЯО, і який може бути переданий в режимі з висо"пульсацій," допустимих передач ТД 1006. Наприкою пропускною здатністю є потік 916 найкращої клад, може трапитися, що ТД 1006 не має даних спроби. для передачі протягом певного періоду часу. ПроФіг.10 ілюструє МД 1004 і множину ТД 1006 в тягом цього періоду часу можуть продовжувати секторі 1032. Сектор 1032 є географічною обласпризначати потужність в ТД 1006. Оскільки даних тю, в якій сигнали з МД 1004 можуть бути прийняті для передачі немає, призначена потужність накоза допомогою ТД 1006, і навпаки. пичується. У деякий момент часу ТД 1006 може Однією властивістю деяких безпровідних сисраптово мати відносно велику кількість даних для тем зв'язку, таких як системи на основі множинної передачі. У цей момент часу призначена накопипередачі з кодовим розділенням каналів (CDM) є чена потужність 1034b може бути відносно велите, що передачі заважають одна одній. Отже, щоб кою. Якби ТД 1006 було б дозволено використовугарантувати, що немає дуже великої перешкоди вати всю призначену накопичену потужність між ТД 1006 в одному і тому ж секторі 1032, існує 1034b, тоді потужність 422 ТД 1006, яка передаобмежена величина потужності, що приймається в ється, могла б зазнавати раптове швидке збільМД 1004, яку можуть спільно використовувати ТД шення. Однак, якщо потужність 422 ТД 1006, яка 1006. Щоб гарантувати, що ТД 1006 залишаться в передається, збільшується дуже швидко, це може цій межі, певна величина потужності 1034 існує впливати на стабільність системи 100. Таким чидля кожного ТД 1006 в секторі 1032 для передачі ном, максимально призначена потужність 1034с по зворотному каналу 208 передачі потоку даних. може бути забезпечена для ТД 100, щоб обмежити Кожний ТД 1006 встановлює рівень 422 потужності повну доступну потужність 1034 ТД 1006 при обпакетів 524, які він передає по зворотному каналу ставинах, подібних до цих. Потрібно помітити, що 208 передачі потоку даних таким чином, щоб він призначення накопиченої потужності 1034b є як і не перевищував його повну доступну потужність раніше доступним, але її використання розподіля1034. ється між великим числом пакетів, коли максимаРівень 1034 потужності, який розподіляється в льно призначена потужність 1034 обмежена. ТД 1006, може не бути точно рівний рівню 422 поФіг.11 ілюструє зразковий механізм, який може тужності, який ТД 1006 використовує для передачі бути використаний для визначення повної доступпакетів 524 по зворотному каналу 208 передачі ної потужності 1034 для ТД 206. Механізм включає потоку даних. Наприклад, в деяких варіантах здійв себе використання віртуального "накопичувача" снення є множина дискретних рівнів потужності, які 1136. З періодичними інтервалами призначену ТД 1006 вибирає з визначення рівня 422 потужнонову поточну потужність 1034а додають в накописті пакету 524. Повна доступна потужність 1034 чувач 1136. Також з періодичними інтервалами для ТД 1006 може точно не дорівнювати будьрівень 422 потужності пакетів 524, що передаютьякому з дискретних рівнів потужності. ся за допомогою ТД 206, виходить з накопичувача 1136. Величина, на яку призначена поточна поту 17 86203 18 Фіг.10-Фіг.11. Більш конкретно, повна доступна жність 1034 перевищує рівень 422 потужності папотужність 1238 для потоку 1216 може включати в кетів, є призначеною накопиченою потужністю себе призначену поточну потужність 1238а для 1034b. Призначена накопичена потужність 1034b потоку 1216 плюс щонайменше деяку частину призалишається в накопичувачі 1136 доти, поки вона значеної поточної потужності 1238b для потоку не буде використана. 1216. Крім того, повна доступна потужність 1238 Повна доступна 1034 потужність за вирахудля потоку 1216 може бути обмежена максимальванням призначеної поточної потужності 1034а є но призначеною потужністю 1238с для потоку повною потенційною витратою з накопичувача 1216. Окремий механізм накопичувача, такий як 1136. ТД 1006 гарантує, що рівень 422 потужності механізм, зображений на фіг. 11, може бути підпакетів 524, які він передає, не перевищує повну триманий для кожного потоку 1216, для того щоб доступну потужність для ТД 1006. Як указано равизначити повну доступну потужність 1238 для ніше, при певних обставинах повна доступна покожного потоку 1216. Повна доступна потужність тужність 1034 менша, ніж сума призначеної поточ1238 для ТД 1206 може бути визначена за допомоної потужності 1034а і призначеної накопиченої гою підсумовування повної доступної потужності потужності 1034b. Наприклад, повна доступна по1238 для різних потоків 1216 в ТД 1206. тужність 1034 може бути обмежена призначеною Далі представлений математичний опис різних максимальною потужністю 1034с. формул і алгоритмів, які можуть бути використані Призначена накопичена потужність 1034b мопри визначенні повної доступної потужності 1238 же бути обмежена рівнем 1135 насичення. У дедля потоку 1216 в ТД 1206. У рівняннях, описаних яких варіантах здійснення рівень 1135 насичення є нижче, повну доступну потужність 1238 для кожнофункцією кількості часу, яка дозволена ТД, щоб го потоку і в ТД 1206 визначають один раз в кожвикористати свою призначену максимальну потуному підкадрі. (У деяких варіантах здійснення піджність 1034с. кадр дорівнює чотирьом інтервалам часу, а Фіг.12 ілюструє варіант здійснення, в якому інтервал часу дорівнює 5/3 мсек). Повна доступна щонайменше деякі з ТД 1206 в секторі 1232 вклюпотужність 1238 згадана в рівняннях як Potenчають в себе множину потоків 1216. У такому варіtialT2Poutflow. анті здійснення окрема величина доступної потужПовна доступна потужність 1238 для потоку і, ності 1238 може бути визначена для кожного що передається в пакеті 524а режиму високої пропотоку 1216 в ТД 1206. Доступна потужність 1238 пускної здатності, може бути виражена як: для потоку 1216 в ТД 1206 може бути визначена відповідно до способів, описаних раніше в зв'язку з PotentialT 2Poutflow i,HC æ æ æ ö öö ç ç (1+ Allocation Stagger ´ r ) ´ ç æ BucketLeve li,n ö + T2P inf low ÷,÷ ÷ ç ÷ n i,n ÷ ÷ ç ÷ ç ÷ 4 = max ç 0, minç ø èè ø ÷÷ ç ç ÷÷ ç BucketFact or (T2P inf low ,FRAB ) ´ T2PInflow ç i,n i,n i,n øø è è (1) Повна доступна потужність 1238 для потоку і, що передається в пакеті 524а малої затримки, може бути виражена як: æ æ æ ö öö ç ç(1 + Allocation Stagger ´ r ) ´ ç æ BucketLeve li,n ö + T 2P inf low ÷,÷ ÷ ç ÷ n i,n ÷ ÷ ÷ ÷ çç PotentialT 2Poutflow i,LL = max ç 0, min ç 2 ø èè ø ÷÷ ç ç çBucketFact or (T 2P inf low ,FRAB ) ´ T 2PInflow ÷÷ ç i,n i,n i,n è øø è BucketLeveli,n - призначена накопичена потужність 1238b для потоку і в підкадрі n. T2Pinflow призначена поточна потужність 1238а для потоку і в підкадрі n. BucketFactor(T2Pinflowi,n, FRABi,n)×T2Pinflowi,n - призначена максимальна потужність 1238с для потоку і в підкадрі n. BucketFactor(T2Pinflowi,n, FRABi,n) - функція, призначена для визначення коефіцієнта обмеження для повної доступної потужності 1238, тобто коефіцієнта, на який повній доступній потужності 1238 для потоку і в підкадрі n дозволено перевищувати призначення 1238а поточної потужності для потоку і в підкадрі n. FRABi,n - оцінка рівня навантаження сектора 1232, і буде обговорена більш детально нижче. AllocationStagger - амплітуда випадкового члена рівняння, який розмиває рівні призначення, щоб виключити проблеми синхронізації, і rn - дійсне випадкове число рівномірно розподілене в діапазоні [-1,1]. Призначена накопичена потужність 1238b для потоку і в підкадрі n+1 може бути виражена як: (2 ) BucketLeve li,n+1 = min(( BucketLeve l i,n + T2P inf low i,n - T2Poutflow i,n ), BucketLeve lSat i, n+1) (3) T2Poutflowi,n - частина потужності 422, яка передається, що пропорційно розподілена в потік і в підкадрі n. Приклад рівняння для T2Poutflowi,n надане нижче. BucketLevelSati,n+1 - рівень 1135 насичення для призначеної накопиченої потужності 1238b для потоку і в підкадрі n+1. Зразкове рівняння для BucketLevelSati,n+1 надане нижче. T2Poutflowi,n може бути виражена як: di,n ö æ ÷ (4) T2Poutflowi,n = ç ç SumPayload ÷ ´ TxT2Pn nø è У рівнянні 4 di,n - кількість даних з потоку і, який включений в підпакет, який передають протягом підкадру n. (Підпакет - це частина пакету, яку передають протягом підкадру). SumPayloadn сума di,n. TxT2Pn - рівень 422 потужності підпакету, який передають протягом підкадру n. BucketLevelSati,n+1 може бути виражений як: 19 86203 20 ченого для визначення ФБЗА 1548, буде описаний (5) нижче. ´ BucketFact or (T 2P inf low i,n ,FRAB i,n ) ´ T 2P inf low i,n Кожний потік також пов'язаний з лінійноBurstDurationFactori - обмеження на тривалість зростаючою функцією 1550 і лінійно-спадною фунчасу, коли потік і дозволено передавати на прикцією 1552. Лінійно-зростаюча функція 1550 і лізначеній максимальній потужності 1238с. нійно-спадна функція 1552, пов'язані з конкретним Фіг.13 ілюструє один спосіб, в якому ТД 1306 потоком 1516, є функціями призначеної поточної може отримувати призначену поточну потужність потужності 1238а для потоку 1516. Лінійно1338а для потоків 1316 в ТД 1306. Як зображено, зростаючу функцію 1550, пов'язану з потоком ТД 1306 може приймати повідомлення 1342 до1516, використовують для визначення збільшення зволу з планувальника 1340, який виконується в призначеної поточної потужності 1238а для потоку МД 1304. Повідомлення 1342 дозволу може вклю1516. Навпаки, лінійно-спадну функцію 1552, почати в себе дозвіл 1374 призначеної поточної пов'язану з потоком 1516, використовують для витужності для деяких або всіх потоків 1316 в ТД значення зменшення призначеної поточної потуж1306. Для кожного прийнятого дозволу 1374 приності 1238а для потоку 1516. У деяких варіантах значеної поточної потужності ТД 1306 встановлює здійснення, як лінійно-зростаюча функція 1550, так призначену поточну потужність 1338а для відповіі лінійно-спадна функція 1552 залежать від велидного потоку, що дорівнює дозволу 1374 призначини ФБЗА 1548 і призначеної поточної потужності ченої поточної потужності. 1238а для потоку 1516. У деяких варіантах здійснення отримання приЛінійно-зростаючу функцію 1550 і лінійнозначеної поточної потужності 1338а є двоетапним спадну функцію 1552 визначають для кожного попроцесом. Перший етап включає в себе визначентоку 1516 в мережі, і вони є завантажуваними з МД ня того, що, чи прийнятий дозвіл 1374 призначеної 1404, керуючої ТД 1506 потоку. Лінійно-зростаюча поточної потужності для потоку з МД 1304. Якщо функція 1550 і лінійно-спадна функція 1552 мають ні, тоді ТД 1306 автономно визначає призначену призначену поточну потужність 1238а потоку як їх поточну потужність 1338а для потоку 1216. Інакше аргумент. Лінійно-зростаюча функція 1550 іноді кажучи, ТД 1306 визначає призначену поточну буде згадана в даному описі як gu, а лінійнопотужність 1338а для потоку 1216 без втручання з спадна функція 1552 іноді буде згадана в даному планувальника 1340. Наступне обговорення стоописі як gd. Заявники згадують відношення gu/gd сується зразкових способів для ТД 1306, щоб ав(також функція призначеної поточної потужності тономно визначати призначену поточну потужність 1238а) як функцію потреби. Можна продемонстру1338а для одного або більше потоків 1316 в ТД вати, що алгоритм RLMac, який залежить від да1306. них і доступності потужності термінала доступу, Фіг.14 ілюструє біт зворотної активності (RAB, сходиться до призначеної поточної потужності БЗА) 1444, що передається з МД 1404 в ТД 1406 в 1238 для кожного потоку 1516, таким чином, що всі секторі 1432. БЗА 1444 є вказівкою перевантаженвеличини функції потреби потоків рівні при взятті ня. БЗА 1444 може бути однією з двох величин, при їх призначенні потоку. Використовуючи цей першою величиною (наприклад, +1), яка вказує, факт, за допомогою ретельного складання функції що сектор 1432 в даний момент зайнятий, або потреби потоків можна отримати те ж саме загадругою величиною (наприклад, -1), яка вказує, що льне відображення компонування потоків і вимоги сектор 1432 в даний момент вільний. Як буде попризначення ресурсів, що і ті, які досягаються за яснено нижче, БЗА може бути використаний, щоб допомогою централізованого планувальника. Але визначати призначену поточну потужність 1338а спосіб функції потреби досягає можливості загадля потоків 1216 в ТД 1206. льного планування з мінімальною передачею кеФіг.15 ілюструє інформацію, яка може обслуруючих сигналів і повністю децентралізованим говуватися в ТД 1506, для того щоб визначати способом. призначену поточну потужність 1338а для одного Фіг.16 являє собою блок-схему, яка ілюструє або більше потоків в ТД 1506. У проілюстрованому зразкові функціональні компоненти в ТД 1606, варіанті здійснення кожний потік 1516 пов'язаний з який може бути використаний для визначення "швидкою" оцінкою БЗА 1444. Ця швидка оцінка ББЗА 1646 і ФБЗА 1648. Як зображено, ТД 1606 буде згадана в даному описі як QRAB, ББЗА 1546. може включати в себе компонент 1654 демодуляПриклад способу, призначеного для визначення ції БЗА, перетворювач 1656, перший і другий одББЗА 1546, буде описаний нижче. нополюсні фільтри 1658, 1660 IIR, НІХ (нескінченКожний потік 1516 також пов'язаний з оцінкою на імпульсна характеристика) і обмежувальний тривалого рівня навантаження сектора 1232, згапристрій 1662. даного в даному описі як FRAB, ФБЗА 1548 (що БЗА 1644 передає з МД 1604 в ТД 1606 через означає "відфільтрований" БЗА 1444). ФБЗА є дійканал 1664 зв'язку. Компонент 1654 демодуляції сним числом, яке знаходиться десь між двома моБЗА виконує демодуляцію прийнятого сигналу з жливими величинами БЗА 1444. Чим ближче використанням стандартних способів, які відомі ФБЗА 1548 підходить до величини БЗА 1444, яка фахівцям в даній галузі техніки. Компонент 1654 вказує, що сектор 1432 зайнятий, тим більше задемодуляції БЗА виводить коефіцієнт логарифмічвантаженим є сектор 1432. Навпаки, чим ближче ної імовірності (LLR, КЛІ) 1666. Перетворювач беФБЗА підходить до величини БЗА 1444, яка вкаре КЛІ 1666 як вхідний сигнал і перетворює КЛІ зує, що сектор 1432 вільний, тим менше заванта1666 у величину, що попадає в інтервал між можженими є сектор 1432. Приклад способу, призналивими величинами БЗА 1644 (наприклад, +1 і -1), BucketLeve lSat i,n = BurstDurat ionFactori ´ 21 86203 22 гою автономного призначення. Також значення яка є оцінкою переданого БЗА для цього інтервалу лінійної функції може змінюватися з ФБЗА 1548, часу. означаючи, що динаміка лінійності зміни може зміВихідний сигнал перетворювача 1656 подають нюватися з навантаженням, що дає можливість в перший однополюсний фільтр 1658 НІХ. Перший більш швидкої збіжності до фіксованої точки при фільтр 1658 НІХ має сталу часу ts. Вихідний сигменш навантажених станах. нал першого фільтра 1658 НІХ подають в обмежуКоли призначену поточну потужність 1238а вальний пристрій 1662. Обмежувальний пристрій збільшують, величина збільшення може бути ви1662 перетворює вихідний сигнал першого фільтражена як: ра 1658 НІХ в одну з двох можливих величин, відповідних двом можливим величинам БЗА 1644. DT 2P inf low i,n = +1 ´ T 2Pup i (10 ´ log10 ( T 2P inf low i, n -1 ) + (6) Наприклад, якщо БЗА 1644 було або -1, або +1, + PilotStren gth i (PilotStren gth n, s ), FRAB n ) тоді обмежувальний пристрій 1662 перетворює Коли призначену поточну потужність 1238а вихідний сигнал першого фільтра 1658 НІХ або в зменшують, величина збільшення може бути ви1, або в +1. Вихідним сигналом обмежувального ражена як: пристрою 1662 є ББЗА 1646. Сталу часу ts вибиDT 2P inf low i,n = -1 ´ T 2Pdn i (10 ´ log 10 ( T 2P inf low i,n -1) + рають таким чином, щоб ББЗА 1646 представляв (7) + PilotStren gth i (PilotStren gth n,s ),FRAB n ) оцінку того, чому дорівнює поточна величина БЗА T2Pupi - лінійно-зростаюча функція 1550 для 1644, переданого з МД 1604. Зразкова величина потоку і. T2Pdpi - лінійно-спадна функція 1552 для для сталої часу ts дорівнює чотирьом інтервалам потоку і. PilotStrengthn,s - показник потужності пічасу. лот-сигналу обслуговуючого сектора відносно поВихідний сигнал перетворювача 1556 також тужності пілот-сигналів інших секторів. У деяких подають у другий однополюсний фільтр 1660 НІХ, варіантах здійснення - це відношення потужності що має сталу часу t1. Вихідним сигналом другого пілот-сигналу FL обслуговуючого сектора до потуфільтра 1660 НІХ є ФБЗА 1648. Стала часу t1 знажності пілот-сигналів інших секторів. PilotStrengthi чно більша, ніж стала часу ts. Зразкова величина функція, що перетворює інтенсивність пілотдля сталої часу t1 дорівнює 384 інтервалам часу. сигналу в поправку в аргументі лінійної функції, і є Вихідний сигнал другого фільтра 1660 НІХ не завантажуваною з МД. Таким чином, пріоритет подають в обмежувальний пристрій. Отже, як опипотоків в ТД можна регулювати на основі місцепосано вище, ФБЗА 1648 є дійсним числом, яке зналоження ТД в мережі, як виміряного за допомогою ходиться десь в інтервалі між першою величиною змінної PilotStrengthn,s. БЗА 1644, яка вказує, що сектор 1432 зайнятий, і Призначена поточна потужність 1238 може будругою величиною БЗА 1644, яка вказує, що секти виражена як: тор 1432 вільний. Фіг.17 ілюструє зразковий спосіб 1700, призначений для визначення призначеної поточної потужності 1238а для потоку 1216 в ТД 1206. Етап 1702 способу 1700 включає в себе визначення величини ББЗА 1546, який пов'язаний з потоком 1216. На етапі 1704 визначають, чи дорівнює ББЗА 1546 величині зайнятого стану (тобто величині, яка вказує, що сектор 1432 в даний момент зайнятий). Якщо ББЗА 1546 дорівнює величині зайнятого стану, тоді на етапі 1706 зменшують призначену поточну потужність 1238, тобто призначена поточна потужність 1238 для потоку 1216 в момент часу n менша, ніж призначена поточна потужність 1238 для потоку 1216 в момент часу n1. Величина зменшення може бути обчислена з використанням лінійно-спадної функції 1552, яка визначена для потоку 1216. Якщо ББЗА 1546 дорівнює величині вільного стану, тоді на етапі 1708 збільшують призначену поточну потужність 1238, тобто призначена поточна потужність 1238 для потоку 1216 протягом поточного інтервалу часу більша, ніж призначена поточна потужність 1238 для потоку 1216 протягом самого недавнього інтервалу часу. Величина збільшення може бути обчислена з використанням лінійно-зростаючої функції 1550, яка визначена для потоку 1216. Лінійно-зростаюча функція 1550 і лінійноспадна функція 1552 є функціями призначеної поточної потужності 1238а, і потенційно є різними для кожного потоку 1516 (що завантажується за допомогою МД 1404). Таким чином, отримують встановлення відмінностей ЯО на потік за допомо æ æ 1 T2P inf low i,n = ç1 - ç ç ç T2PfilterTC è è æ 1 +ç ç è T2PfilterTC ö ÷ ´ T2Poutflow ÷ ø öö ÷÷ ÷ ÷ ´ T2P inf low i,n -1 + øø (8) i,n -1 + DT 2P inf low i,n Як видно з приведених вище рівнянь, коли досягнутий рівень 1135 насичення і лінійну зміну встановлено в нуль, призначена поточна потужність 1238 затухає по експоненту. Це враховує встановлення величини призначеної поточної потужності 1238а для джерел нерівномірної передачі потоку даних, для якого час встановлення повинен бути більшим, ніж звичайний час між двома послідовними пакетами. У деяких варіантах здійснення величину ББЗА 1546 оцінюють для кожного сектора в активній множині ТД 1206. Якщо ББЗА дорівнює зайнятому стану для будь-якого з секторів в активній множині ТД, тоді зменшують призначену поточну потужність 1238а. Якщо ББЗА дорівнює вільному стану для будь-якого з секторів в активній множині ТД, тоді збільшують призначену поточну потужність 1238а. У альтернативних варіантах здійснення може бути визначений інший параметр BBЗAps, ББЗАпс. Для ББЗАпс беруть до уваги виміряну інтенсивність пілот-сигналу. (Інтенсивність пілотсигналу є показником потужності пілот-сигналу обслуговуючого сектора відносно потужності пілотсигналів інших секторів). У деяких варіантах здійснення - це відношення потужності пілот-сигналу FL обслуговуючого сектора до потужності пілотсигналів інших секторів. ББЗАпс встановлюють у величину зайнятого стану, якщо ББЗА дорівнює 23 86203 24 1374 призначеної поточної потужності для ТД 2006 зайнятому стану для сектора s, який задовольняє в секторі 2032, який не є частиною підмножини одній або більше з наступних умов: (1) сектор s є 2072. Замість цього інші ТД 2006 в секторі 2032 обслуговуючим сектором прямої лінії зв'язку; (2) автономно визначають свої власні призначені побіта DRCLock з сектора s розблокований, a Pilotточні потужності 1038а. Повідомлення 2042 дозвоStrengthn,s сектора s більше, ніж величина порога; лу можуть включати в себе період блокування для (3) біта DRCLock з сектора s заблокований, a Piдеяких або всіх дозволів 1374 призначеної поточlotStrengthn,s сектора s більша, ніж величина пороної потужності. Період блокування для дозволу га. У іншому випадку ББЗАпс встановлюють у ве1374 призначеної поточної потужності вказує як личину вільного стану. У варіантах здійснення, в довго ТД 2006 зберігає призначену поточну потужяких визначений ББЗАпс, призначена поточна поність 1238 для відповідного потоку 1216 на рівні, тужність 1238 може бути збільшена, коли ББЗАпс заданому за допомогою дозволу 1374 призначеної дорівнює вільному стану, і може бути зменшено, поточної потужності. коли ББЗАпс дорівнює зайнятому стану. Відповідно до підходу, проілюстрованого на Фіг.18 ілюструє ТД 1806, що посилає повідомФіг.20, планувальник 2040 не призначений для лення 1866 запиту в планувальник 1840 в МД того, щоб заповнювати всю пропускну здатність в 1804. Фіг.18 також ілюструє планувальник, що посекторі 2032. Замість цього планувальник 2040 силає повідомлення 1842 дозволу в ТД 1806. У визначає призначену поточну потужність 1038а деяких варіантах здійснення планувальник 1840 для ТД 2006 в підмножині 2072, а потім іншу проможе посилати повідомлення 1842 дозволу в ТД пускну здатність сектора 2032 ефективно викорис1806 зі своєї власної ініціативи. Як альтернатива, товують за допомогою інших ТД 2006 без втручанпланувальник 1840 може посилати повідомлення ня з планувальника 2040. Підмножина 2072 може 1842 дозволу в ТД 1806 у відповідь на повідомзмінюватися у часі і навіть може змінюватися з лення 1866 запиту, яке посилають за допомогою кожним повідомленням 2042 дозволу. Також ріТД 1806. Повідомлення 1866 запиту містить інфошення послати повідомлення 2042 дозволу в дермацію в місці заголовка про потужність ТД, а таяку підмножину 2072 ТД 2006 може бути ініційовакож інформацію про довжину черги на потік. не за допомогою будь-якого числа зовнішніх подій, Фіг.19 ілюструє інформацію, яка може обслувключаючи виявлення того, що деякі потоки не говуватися в ТД 1906, для того щоб для ТД 1906 задовольняють певним вимогам ЯО. визначати, коли посилати повідомлення 1866 заФіг.21 ілюструє інший приклад взаємодії між питу в МД 1804. Як зображено, ТД 1906 може бути планувальником 2140, що виконується в МД 2104, пов'язаний з коефіцієнтом 1968 запиту. Коефіцієнт і ТД 2106. У деяких варіантах здійснення, якщо ТД 1968 запиту вказує відношення розміру 1866 по2106 дозволено визначати призначену поточну відомлення запиту, посланого по зворотному капотужність 2138а для потоків 2116 в МД 2106, коналу 208 передачі потоку даних, до даних, послажне з призначень поточної потужності 2138а у часі них по зворотному каналу 208 передачі потоку буде сходитися до величини сталого режиму. Наданих. У деяких варіантах здійснення, коли коефіприклад, якщо один ТД 2106 входить в незавантацієнт 1968 запиту меншає нижче визначеної велижений сектор 1232 з потоком 2116, який не має чини порога, тоді ТД 1906 посилає повідомлення даних для передачі, призначеної поточної потуж1866 запиту в планувальник 1840. ності 2138а для цього потоку 2116 буде лінійно ТД 1906 також може бути пов'язаний з інтерзбільшуватися доти, поки цей потік 2116 займає валом 1970 запиту. Інтервал 1970 запиту вказує всю пропускну здатність сектора 2132. Однак для період часу з останнього повідомлення 1866 запитого, щоб це сталося, може бути потрібен деякий ту, яке було послане в планувальник 1840. У дечас. яких варіантах здійснення, коли інтервал 1970 заАльтернативним підходом для планувальника питу збільшується вище визначеної порогової 2140 є визначення оцінок величин сталого режиму, величини, тоді ТД 1906 посилає повідомлення яких будуть остаточно досягати потоки в кожному 1866 запиту в планувальник 1840. Обидва способи ТД 2106. Потім планувальник 2140 може послати для ініціювання повідомлення 1866 запиту також повідомлення 2142 дозволу у всі ТД 2106. У повідможуть бути використані разом (тобто повідомомленні 2142 дозволу дозвіл 2174 призначеної лення 1866 запиту може бути послане, коли його поточної потужності для потоку 2116 встановлювикликає будь-який спосіб). ють рівним оцінці величини сталого режиму, як Фіг.20 ілюструє приклад взаємодії між планувизначено за допомогою планувальника 2140. Півальником 1040, що виконується в МД 2004, і ТД сля прийому повідомлення 2142 дозволу ТД 2106 2006 в секторі 2032. Як зображено на Фіг.20, плапосилає призначену поточну потужність 2138а для нувальник 2040 може визначати дозволи 1374 потоків 2116 в ТД 2106, які дорівнюють оцінкам призначеної поточної потужності для підмножини 2174 сталого режиму в повідомленні 2142 дозво2072 ТД 2006 в секторі 2032. Окремий дозвіл 1374 лу. Коли це зроблено, ТД 2106 потім може бути призначеної поточної потужності може бути визнадозволено відстежувати будь-які зміни станів сисчений для кожного ТД 2006. Коли ТД 2006 в підтеми і автономно визначати призначену поточну множині 2072 включає в себе більше одного потопотужність 2138а для потоків 2116 без додатковоку 1216, планувальник 2040 може визначити го втручання з планувальника 2140. окремі дозволи 1374 призначеної поточної потужФіг.22 ілюструє інший варіант здійснення поності для деяких або всіх потоків 1216 в кожному відомлення 2242 дозволу, яке передають з плануТД 2006. Планувальник 2040 періодично посилає вальника 2240 по МД 2204 в ТД 2206. Як раніше, повідомлення 2042 дозволу в ТД 2006 в підмножиповідомлення 2242 дозволу включає в себе дозвіл ну 2072. Планувальник 2040 не визначає дозволу 25 86203 26 2274 призначеної поточної потужності для одного Умови 2482 передачі також включають в себе або більше потоків 2216 призначеної поточної поумову 2488 даних. Умова 2488 даних звичайно тужності 2138а для потоків 2116 в ТД 2206. Крім відноситься до гарантування того, що величина того, повідомлення дозволу включає в себе період 420 корисного навантаження пакету 524 не є дуже 2276 блокування для деяких або всіх дозволів великою через повну доступну потужність 1034 ТД 2274 призначеної поточної потужності. 2406, а також кількості даних, які ТД 2406 в даний Повідомлення 2242 дозволу також включає в момент має доступними для передачі. Більш конксебе дозвіл 2278 призначеної накопиченої потужретно, умова 2488 даних полягає в тому, що відсуності для деяких або всіх потоків 2216 в ТД 2206. тня величина 2320 корисного навантаження в Після прийому повідомлення 2142 дозволу ТД профілі потужності, який відповідає більш низько2106 посилає призначену накопичену потужність му рівню 2322 потужності для режиму передачі 2238b для потоків 2116 в ТД 2106, які дорівнюють пакету 524, і, який може переносити менше (1) дозволам 2278 призначеної накопиченої потужнокількості даних, ніж є в даний момент для передасті для відповідних потоків 2216 в повідомленні чі, і (2) кількості дані, яким відповідає повна досту2342 дозволу. пна потужність для ТД 2406. Фіг.23 ілюструє профіль 2380 потужності, який Нижче наданий математичний опис умов 2482 може бути запам'ятований в ТД 2306 в деяких вапередачі. Умова 2484 призначеної потужності моріантах здійснення. Профіль 2332 потужності може же бути виражена як: бути використаний для того, щоб визначати велиTxT2Pno min alPS, TM £ (9) чину 420 корисного навантаження і рівень 422 по£ å iÎF (PotentialT 2Poutflow i, TM ) тужності пакету, який передають за допомогою ТД TxT2PnominalPS,TM - рівень 2322 потужності 2306 в МД 204. для величини PS корисного навантаження і режиПрофіль 2380 потужності включає в себе мному ТМ передачі. F - множина 418 потоків. жину величин 2320 корисного навантаження. ВеУмова 2486 максимальної потужності може личини 2320 корисного навантаження, включені в бути виражена як: профіль 2380 потужності, є можливими величинаmax( TxT 2PpreTransi tion PS , TM , TxT 2PpostTrans ition PS , TM ) £ ми 2320 корисного навантаження для пакетів 524, (10) £ TxT 2P max які передають за допомогою ТД 2306. Кожна величина 2320 корисного навантаження У деяких варіантах здійснення рівню 422 пов профілі 2380 потужності пов'язана з рівнем 2322 тужності пакету 524 дозволено переходити з перпотужності для кожного можливого режиму перешої величини у другу величину в деякий момент дачі. У проілюстрованому варіанті здійснення кожчасу під час передачі пакету 524. У таких варіанна величина 2320 корисного навантаження пов'ятах здійснення рівень 2322 потужності, який задазана з рівнем 2322а потужності режиму високої ний в профілі 2380 потужності, включає в себе пропускної здатності і рівнем 2322b потужності величину перед переходом і величину після перережиму малої затримки. Рівень 2322а потужності ходу. TxT2PpreTransitionPS,TM - величина перед режиму високої пропускної здатності є рівнем попереходом для величини PS корисного навантатужності для пакету 524а режиму високої пропускження і режиму ТМ передачі. ної здатності з відповідною величиною 2320 кориTxT2PpostTransitionPS,TM - величина після переходу сного навантаження. Рівень 2322b потужності для величини PS корисного навантаження і режирежиму малої затримки є рівнем потужності для му ТМ передачі. ТхТ2Рmах - максимальний рівень пакету 524b режиму малої затримки з відповідною потужності, який визначений для ТД 206, і може величиною 2320 корисного навантаження. бути функцією інтенсивності пілот-сигналу, виміФіг.24 ілюструє безліч умов 2482 передачі, які ряною за допомогою ТД 206. Інтенсивність пілотможуть бути запам'ятовані в ТД 2406. У деяких сигналу є показником потужності пілот-сигналу варіантах здійснення умови 2482 передачі вплиобслуговуючого сектора відносно потужності пілотвають на вибір величини 420 корисного навантасигналу інших секторів. У деяких варіантах здійсження і рівень 422 потужності для пакету 524. нення він дорівнює відношенню потужності пілот Умови 2482 передачі включають в себе умову сигналу FL обслуговуючого сектора до потужності 2484 призначеної потужності. Умова 2484 признапілот-сигналу інших секторів. Він також може бути ченої потужності звичайно відноситься до гарантувикористаний для керування лінійним збільшенвання того, що ТД 2406 не використовує більше ням і зменшенням, яке ТД виконує автономно. Він потужності, ніж йому призначено. Більш конкретно, також може бути використаний, щоб керувати умова 2484 призначеної потужності полягає в тоТхТ2Рmах таким чином, щоб ТД 206 при невдалому, що рівень 422 потужності пакету 524 не перему розташуванні (наприклад, на краю сектора) вищує повну доступну потужність 1034 для ТД могли обмежувати свої максимальні потужності 2406. Різні, зразкові способи, призначені для випередачі, щоб виключити створення небажаних значення повної доступної потужності 1034 для ТД перешкод в інших секторах. 2406, були обговорені вище. У деяких варіантах здійснення умова 2488 даУмови 2482 передачі також включають в себе них полягає в тому, що немає величини 2320 коумову 2486 максимальної потужності. Умова 2486 рисного навантаження в профілі 2380 потужності, максимальної потужності полягає в тому, що ріякий відповідає більш низькому рівню 2322 потужвень 422 потужності пакету 524 не перевищує макності для режиму передачі пакету 524, і який може симального рівня потужності, який заданий для ТД нести корисне навантаження величини, що зада2406. ється за допомогою: 27 86203 28 аналог обмеження потужності сектора. Звичайно iÎF min( di,n , T 2PConversio nFactor TM ´ сектор має критерій максимальної потужності при(11) å йому, який використовується, щоб встановлювати БЗА, який потім приводить до призначення потуж´ PotentialT 2Poutflow i,TM ) ності кожного потоку. Ідея полягає в тому, що, коУ рівнянні 11 di,n - кількість даних з потоку і, ли ТД обмежений по потужності, кожний потік в який включений в підпакет, який передають протяцьому ТД встановлюють в призначення потужносгом підкадру n. Вираз ті, яке він би приймав, якщо обмеження потужності T2PconversionTM×PotentialT2Poutflowi,TM - дані, що ТД фактично відповідало б обмеженню потужності передаються для потоку і, тобто кількість даних, сектора, що приймається. Це призначення потужякій відповідає повна доступна потужність 1034 ності потоку може бути визначене безпосередньо з для ТД 2406. T2PconversionFactorTM - коефіцієнт функції потреби gu/gd, або за допомогою виконанперетворення для перетворення повної доступної ня віртуального БЗА в ТД, або за допомогою інших потужності 1238 для потоку і в рівень даних. еквівалентних алгоритмів. Таким чином, підтримуФіг.25 ілюструє приклад способу 2500, який ють пріоритет потоку в ТД, і він узгоджений з пріоможе виконувати ТД 206, для того щоб визначати ритетом потоку між ТД. Крім того, не потрібна інвеличину 420 корисного навантаження і рівень 422 формація понад наявних функцій gu і gd. потужності для пакету 524. Етап 2502 включає в Тепер буде подана суть різних ознак деяких себе вибір величини 2320 корисного навантаження або всіх варіантів здійснення, описаних в даній з профілю 2380 потужності. Етап 2504 включає в заявці. Система враховує розділення призначення себе ідентифікацію рівня 2322 потужності, пов'я(T2Pinflow) основного ресурсу і, як цей ресурс визаного з вибраною величиною 2320 корисного накористовується для призначення пакету (включавантаження для режиму передачі пакету 524. Наючи керування максимальною швидкістю і максиприклад, якщо пакет 524 мають намір передавати мальною тривалістю пачки). в режимі з високою пропускною здатністю, тоді Призначення пакету може залишатися автоетап 2504 включає в себе ідентифікацію рівня номним у всіх випадках. Для призначення головно2322а потужності високої пропускної здатності, го ресурсу можливо або плановане, або автономпов'язаного з вибраною величиною 2320 корисного не призначення. Це дає можливість суцільного навантаження. Навпаки, якщо пакет 524 мають об'єднання планованого і автономного призначеннамір передавати в режимі з малою затримкою, ня, оскільки процес призначення пакету проходить тоді етап 2504 включає в себе ідентифікацію рівня однаково в обох випадках, і основний ресурс може 2322b потужності режиму малої затримки, пов'язабути або оновлений, або ні так часто, як це необного з вибраною величиною 2320 корисного навахідно. нтаження. Керування часом блокування в повідомленні Етап 2506 включає в себе визначення того, чи дозволу дає можливість точного керування синзадовольняються умови 2482 передачі, якщо пахронізацією призначення ресурсів з мінімальними кет 524 передають з вибраною величиною 2320 непродуктивними втратами передачі сигналів. корисного навантаження і відповідним рівнем 2322 Керування рівнем накопичувача в повідомленпотужності. Якщо на етапі 2506 визначено, що ні дозволу враховує швидке внесення ресурсу в умови 2482 передачі задовольняються, тоді на потік без впливу на його головне призначення у етапі 2508 вибрану величину 2320 корисного начасі. Це є типом внесення ресурсу ''однократного вантаження і відповідний рівень 2322 потужності використання''. передають на фізичний рівень 312. Планувальник може робити оцінку з ''фіксоваЯкщо на етапі 2506 визначено, що умови 2482 ною точкою'' або відповідне призначення ресурсу передачі не задовольняються, тоді на етапі 2510 для кожного потоку, а потім завантажувати ці вевибирають іншу величину 2320 корисного наванличини в кожний потік. Це зменшує час наближентаження з профілю 2380 потужності. Потім спосіб ня мережі до свого відповідного призначення 2500 повертається на етап 2504 і продовжується, (''грубе'' призначення), а потім автономний режим як описано вище. швидко досягає остаточного призначення (''точне'' Методика задуму після призначення множини призначення). потоків полягає в тому, що повна доступна потужПланувальник може посилати дозволи в підність дорівнює сумі доступних потужностей для множину потоків і дає можливість іншим виконувакожного потоку в терміналі доступу. Цей спосіб ти автономне призначення. Таким чином, гарантії добре працює до того моменту часу, коли терміресурсу можуть бути зроблені для певних ключонал доступу сам вичерпує потужність передачі, вих потоків, а потім інші потоки автономно ''заповабо через обмеження апаратного забезпечення, нюють'' інший діапазон пропускної здатності відпоабо через обмеження, що накладаються відним чином. ТхТ2Рmах. Коли потужність передачі обмежена, Планувальник може реалізовувати ''супровонеобхідний додатковий дозвіл конфліктних ситуаджуючу'' функцію, в якій передача повідомлення цій призначення потужності потоку в терміналі дозволу відбувається тільки, тоді коли потік не доступу. Як обговорено вище, при відсутності обвідповідає вимогам ЯО. У іншому випадку, потоку межень потужності функція потреби gu/gd визнадозволено автономно встановлювати своє власне чає призначену поточну потужність кожного потоку призначення потужності. Таким чином, можуть за допомогою звичайної функції БЗА і лінійної змібути зроблені гарантії ЯО з мінімізацією передачі ни потоку. Тепер, коли потужність ТД обмежена, сигналів і непродуктивних витрат. Потрібно відміодним способом встановлення призначення пототити, що, для того щоб досягнути мети ЯО для ку, є розгляд обмеження потужності ТД як точний 29 86203 30 Крім встановлення відмінностей ЯО для кожпотоку, супроводжуючий планувальник може доного потоку, доступного при автономному призназволити призначення потужності, відмінне від річенні, на основі складання зростаючої/спадної шення з фіксованою точкою автономних призналінійної функції, також можна керувати призначенчень. ням потужності потоку на основі станів каналу за МД може задавати вид зростаючих і спадних допомогою ББЗА або ББЗАпс і залежності лінійної лінійних функцій для кожного потоку, зростаючих і зміни від інтенсивності пілот-сигналу. Таким чиспадних. За допомогою відповідного вибору цих ном, потоки при поганих станах каналу можуть лінійних функцій можна точно задавати будь-яке отримувати менше призначення, при цьому зменпризначення основного ресурсу для кожного потошуються перешкоди і поліпшується загальна проку просто за допомогою тільки автономної операції пускна здатність системи, або можуть отримувати з використанням тільки 1 біт керуючої інформації в повне призначення, незалежно від стану каналу, кожному секторі. що підтримує рівномірний режим роботи за рахуДуже швидка синхронізація, застосована в нок пропускної здатності системи. Це надає можсхемі ББЗА (кожний інтервал часу, що оновлюєтьливість керування узгодженням між справедливісся і відфільтровується за допомогою малої сталої тю розподілу ресурсів і загальним благополуччям часу в кожному ТД) надає можливість дуже жорстмережі. кого керування призначенням потужності кожного Наскільки це можливо, призначення потужноспотоку і максимізує загальну пропускну здатність ті як між ТД, так і в ТД для кожного потоку є незасектора, в той же час підтримуючи стабільність і лежним від місцеположення. Це означає, що не зону обслуговування. має значення, що інші потоки знаходяться в одноКерування кожним потоком максимальної пому і тому ж ТД або в інших ТД, призначення потоку тужності допустиме як функція призначення оснозалежить тільки від повного навантаження сектовної потужності і навантаження сектора (ФБЗА). ра. Деякі фізичні факти обмежують те, наскільки Це надає можливість узгодження осей часу нерівця мета може бути досягнута, зокрема, максиманомірного потоку передачі даних з впливом на льна потужність передачі ТД і питання про злиття загальне навантаження і стабільність сектора. потоків високої пропускної здатності і малої затриКерування кожним потоком максимальної тримки. валості передачі зі швидкістю максимальної потуДотримуючись цього підходу, повна потужжності допустиме за допомогою використання коність, доступна для призначення пакету ТД дорівефіцієнта тривалості пачки. У зв'язку з керуванням нює сумі потужностей, доступних для кожного помаксимальною потужністю він враховує керування току в ТД, в залежності від обмеження потужності стабільністю сектора і максимальним навантаженпередачі ТД. ням без центральної координації автономного Яке б правило не було використане для випризначення потоків, і враховує вимоги настройки значення призначення даних з кожного потоку, на конкретні типи джерел. включеного в призначення пакету, зберігають точПризначенням для джерел передачі пакетований облік використання ресурсу потоку в поняттях них даних витончено керують за допомогою мехавитрати з накопичувача. Таким чином, гарантованізму накопичувача і інерційності T2Pinflow, що дає на справедливість розподілу ресурсів між потокаможливість перетворення призначеної основної ми для будь-якого правила призначення даних. потужності для надходження джерел передачі паКоли ТД обмежений по потужності і не може кетних даних, в той же час підтримуючи керування забезпечити сукупну потужність, доступну для всіх основною потужністю. Стала часу фільтра його потоків, то використовують потужність з кожT2Pinflow керує часом інерційності, протягом якого ного потоку, відповідного меншій потужності, додопустимі раптові надходження пакетів, і після ступній в ТД. Тобто, потоки в ТД підтримують відякого T2Pinflow затухає до мінімального признаповідний пріоритет один відносно одного так, як чення. якби вони спільно використовували сектор тільки з Залежність лінійної зміни T2Pinflow від ФБЗА цими ТД і цей максимальний рівень потужності враховує більш високу динаміку лінійної зміни в (обмеження потужності ТД є аналогом обмеження менш завантажених секторах без впливу на кінцепотужності сектора загалом). Потужність, що заве призначення основної потужності. Таким чином, лишається в секторі, не використана ТД з обмежеенергійна лінійна зміна може бути реалізована, ною потужністю, потім, як звичайно, є доступною коли сектор є менш завантаженим, в той же час для інших потоків в секторі. підтримують хорошу стабільність на рівнях високоПотоки високої пропускної здатності можуть го навантаження за допомогою зменшення енербути об'єднані в передачі малої затримки у випадгійності лінійної зміни. ку, коли сума використання потенційних даних T2Pinflow є самонастроюваним на відповідне високої пропускної здатності в одному ТД є досить призначення для даного потоку за допомогою аввеликою так, щоб об'єднання не привело б до ветономного функціонування, основаного на пріориликої різниці потужності між пакетами. Це підтритеті потоку, вимогах даних і доступній потужності. мує однорідність потужності, яка передається, Коли потік перепризначений, рівень накопичувана відповідної системі з власними перешкодами. Подосягає величини рівня насичення накопичувача, токи високої пропускної здатності можуть бути лінійне збільшення зупиняється, і величина об'єднані в передачі малої затримки, коли конкреT2Pinflow буде затухати до рівня, на якому рівень тний потік високої пропускної здатності має вимоги накопичувача менший, ніж рівень насичення накозатримки такі, що він не може чекати всі потоки пичувача. Потім вона стає відповідним призначенмалої затримки в тому ж самому ТД для передачі, ням для T2Pinflow. 31 86203 32 відома в даній галузі техніки і не вимагає опису в тоді після досягнення порога потенційного викориданій заявці. стання даних потік може об'єднати свої дані в пеТД 2606 також включає в себе детектор 2616 редачі малої затримки. Отже, вимоги затримки для сигналів, що використовується для виявлення і потоків високої пропускної здатності можуть бути кількісної оцінки рівня сигналів, прийнятого за дозадоволені при спільному використанні ТД з попомогою приймача-передавача 2612. Детектор стійними потоками малої затримки. Потоки високої 2616 сигналів виявляє такі сигнали, як повна енерпропускної здатності можуть бути об'єднані в пегія, елементарні посилки енергії пілот-сигналу по редачі малої затримки, коли сектор є несильно псевдошуму (PN, ПШ), спектральна щільність позавантаженим, причому втрати ефективності при тужності і інші сигнали, як відомо в даній галузі посиланні потоків високої пропускної здатності у техніки. вигляді потоків з малою затримкою не є важливиПристрій 2626 зміни стану ТД 2606 керує стами і, отже, об'єднання завжди може бути допустином ТД 2606 безпровідного пристрою зв'язку на ме. основі поточного стану і додаткових сигналів, приМножина потоків високої пропускної здатності йнятого за допомогою приймача-передавача 2612, можуть бути передані в режимі малої затримки, і виявленого за допомогою детектора 2616 сигнанавіть якщо відсутні активні потоки малої затримки лів. Пристрій безпровідного зв'язку може працювау випадку, коли розмір пакету для режиму високої ти в будь-якому з ряду станів. пропускної здатності є щонайменше рівним по ТД 2606 також включає в себе визначник 2628 розміру порогу корисного навантаження. Це дає системи, що використовується для керування безможливість потокам режиму високої пропускної провідним пристроєм зв'язку і визначення, в яку здатності досягати найвищої продуктивності, коли систему провайдера послуг повинен перейти безїх призначена потужність є досить великою, оскіпровідний пристрій зв'язку, коли він визначає, що льки найвища продуктивність для ТД має місце поточна система провайдера послуг є незадовільпри найбільшому розмірі пакету і режимі передачі ною. з малою затримкою. Інакше кажучи, максимальна Різні компоненти ТД 2606 з'єднані разом за швидкість передачі для режиму високої пропускної допомогою системи 2630 шин, яка може включати здатності значно нижча, ніж максимальна швидв себе шину живлення, шину керуючих сигналів і кість передачі режиму малої затримки, таким чишину сигналів стану в доповнення до шини даних. ном потоку режиму високої пропускної здатності Однак для ясності різні шини проілюстровані на дозволено використовувати передачу малої заФіг.26 як система 2630 шин. ТД 2606 також може тримки, коли потрібно, щоб він досягав найвищої включати в себе цифровий сигнальний процесор продуктивності. (DSP) 2609 для використання при обробці сигнаКожний потік має параметр Т2Рmах, який облів. Фахівець в даній галузі техніки зрозуміє, що ТД межує його призначену максимальну потужність. 2606, проілюстрований на Фіг.26, є функціональТакож може бути бажано обмежити сукупну потуною схемою, а не переліком конкретних компоненжність передачі ТД, можливо, в залежності від йотів. го місцеположення в мережі (наприклад, коли на Фахівцям в даній галузі техніки зрозуміло, що межі двох секторів ТД створює додаткові переінформація і сигнали можуть бути представлені з шкоди і впливає на стабільність). Параметр використанням будь-яких з множини різних техноТ2Ртах може бути складений як функція від потулогій і способів. Наприклад, дані, команди, інфоржності пілот-сигналу, і обмежує максимальну помація, сигнали, біти, символи і елементарні посилтужність передачі ТД. ки, які можуть бути згадані по всьому приведеному Фіг.26 є функціональною схемою, що ілюструє вище опису, можуть бути представлені за допомоваріант здійснення ТД 2606. ТД 2606 включає в гою напруг, струмів, електромагнітних хвиль, магсебе процесор 2602, який керує роботою ТД 2606. нітних полів або частинок, оптичних полів або часПроцесор 2602 також може бути згаданий як CPU, тинок або будь-яких їх комбінацій. ЦП. Пам'ять 2604, яка може включати в себе як Фахівцям в даній галузі техніки також зрозуміпостійний запам'ятовуючий пристрій (ROM, ПЗП), ло, що різні ілюстративні логічні блоки, модулі, так і оперативний запам'ятовуючий пристрій (RAM, схеми і етапи алгоритмів, описані в зв'язку з варіаОЗП), надає команди і дані в процесор 2602. Часнтами здійснення, розкритими в даній заявці, мотина пам'яті 2604 також може включати в себе жуть бути реалізовані у вигляді електронного апаенергонезалежний оперативний запам'ятовуючий ратного забезпечення, комп'ютерного програмного пристрій (NVRAM, ЕНОЗП). забезпечення або комбінації того і іншого. Щоб ТД 2606, який може бути здійснений в безпрозрозуміло проілюструвати цю взаємозамінність відному пристрої зв'язку, такому як стільниковий апаратного забезпечення і програмного забезпетелефон, також може включати в себе корпус чення, різні ілюстративні компоненти, блоки, мо2607, який містить передавач 2608 і приймач 2610, дулі, схеми і етапи описані вище в загальному вищоб надати можливість передачі і прийому даних, гляді в поняттях функцій, що виконуються ними. такої як аудіопередачі, між ТД 2606 і віддаленим Реалізація таких функцій, що виконуються у вимісцеположенням, таким як МД 204. Передавач гляді апаратного забезпечення або програмного 2608 і приймач 2610 можуть бути об'єднані в призабезпечення, залежить від конкретного застосуймач-передавач 2612. Антена 2614 прикріплена до вання і обмежень розробки, накладеного на всю корпусу 2607 і електрично з'єднана з приймачемсистему. Досвідчені фахівці можуть реалізувати передавачем 2612. Також може бути використана описані функції, що виконуються різними способадодаткова антена (не зображена). Робота передами для кожного конкретного застосування, але такі вача 2608, приймача 2610 і антени 2614 добре 33 86203 34 забезпечення може знаходитися в пам'яті ОЗП, рішення реалізації не повинні інтерпретуватися як флеш-пам'яті, пам'яті ПЗП, пам'яті EPROM (ПЗП, такі, що викликають вихід за рамки даного винахощо електрично програмується), пам'яті EEPROM ду. (програмованому ПЗП, що електрично стираєтьРізні ілюстративні логічні блоки, модулі і схеся), в регістрах, на жорсткому диску, на змінному ми, описані в зв'язку з варіантами здійснення, роздиску, компакт-диску або будь-якому іншому виді критими в даній заявці, можуть бути реалізовані запам'ятовуючого носія, відомого в даній галузі або виконані за допомогою універсального процетехніки. Зразковий запам'ятовуючий носій з'єднасора, цифрового сигнального процесора DSP, ний з процесором таким чином, що процесор може спеціалізованої інтегральної схеми (ASIC), вентизчитувати інформацію із запам'ятовуючого носія і льної матриці, що програмується в умовах експлузаписувати інформацію на запам'ятовуючий носій. атації (FPGA) або іншого логічного пристрою, що Як альтернатива, запам'ятовуючий носій може програмується, дискретного вентиля або транзисбути об'єднаний з процесором. Процесор і запаторної логіки, дискретних компонентів апаратногом'ятовуючий носій можуть знаходитися в ASIC. забезпечення або будь-яких їх комбінацій, признаASIC може знаходитися як дискретний компонент чених для виконання функцій, описаних в даній в призначеному для користувача терміналі. заявці. Універсальний процесор може бути мікроПопередній опис розкритих варіантів здійсненпроцесором, але як альтернатива, процесор може ня наданий, щоб дати можливість будь-якому фабути будь-яким традиційним процесором, контрохівцеві в даній галузі техніки виготовувати або вилером, мікроконтролером або кінцевим автомакористовувати даний винахід. Різні модифікації в том. Процесор також може бути реалізований як цих варіантах здійснення будуть очевидні фахівкомбінація обчислювальних пристроїв, наприклад, цям в даній галузі техніки, і основні принципи, викомбінація DSP і мікропроцесора, безлічі мікрозначені в даному описі, можуть бути застосовані процесорів, один або більше мікропроцесорів в до інших варіантів здійснення, не виходячи за рапоєднанні з ядром DSP або у вигляді будь-якої мки суті і об'єму винаходу. Отже, не передбачаіншої такої конфігурації. ється, що даний винахід обмежений варіантами Етапи способу або алгоритму, описаного в здійснення, представленими в даній заявці, а позв'язку з варіантами здійснення, розкритими в давинно відповідати найширшими рамкам, які узгоній заявці, можуть бути здійснені безпосередньо джуються з принципами і новими ознаками, розна апаратурі, в модулі програмного забезпечення, критими в даній заявці. що виконується за допомогою процесора, або комбінацією того і іншого. Модуль програмного 35 86203 36 37 86203 38 39 86203 40 41 86203 42 43 86203 44 45 86203 46 47 Комп’ютерна верстка А. Рябко 86203 Підписне 48 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
