Номер патенту: 109448

Опубліковано: 25.08.2015

Автор: Дорн Джеймс Крістофер

Є ще 17 сторінок.

Дивитися все сторінки або завантажити PDF файл.

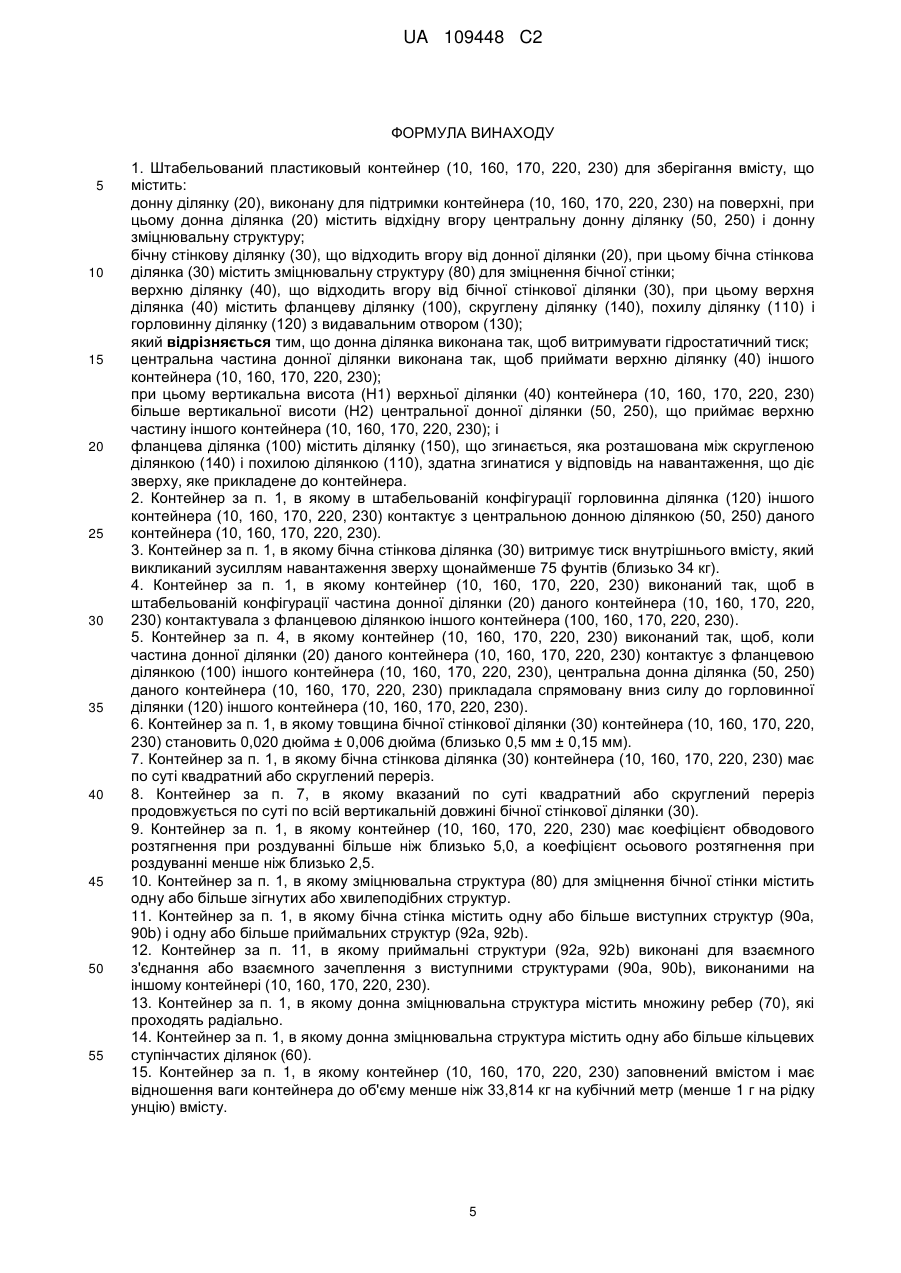

Формула / Реферат

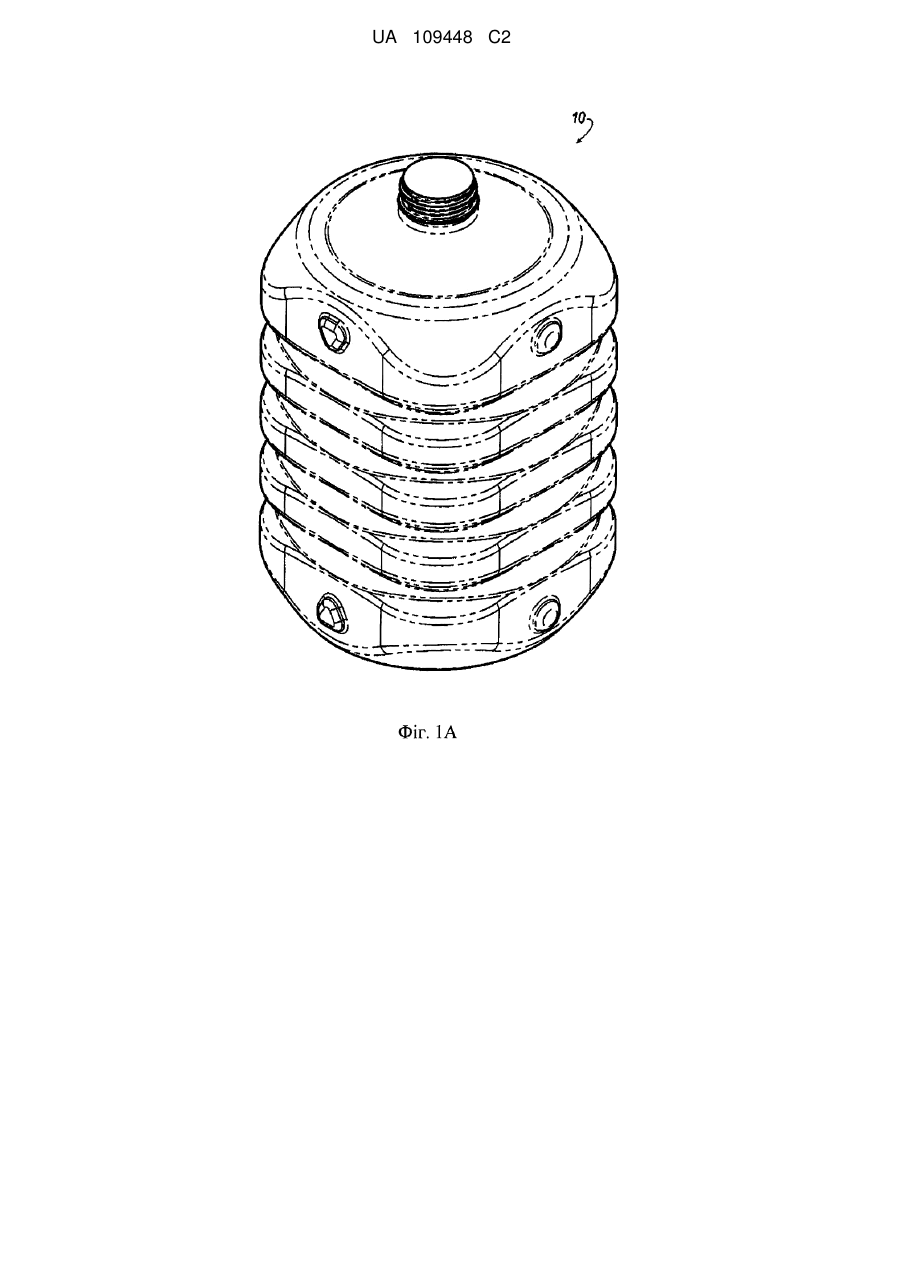

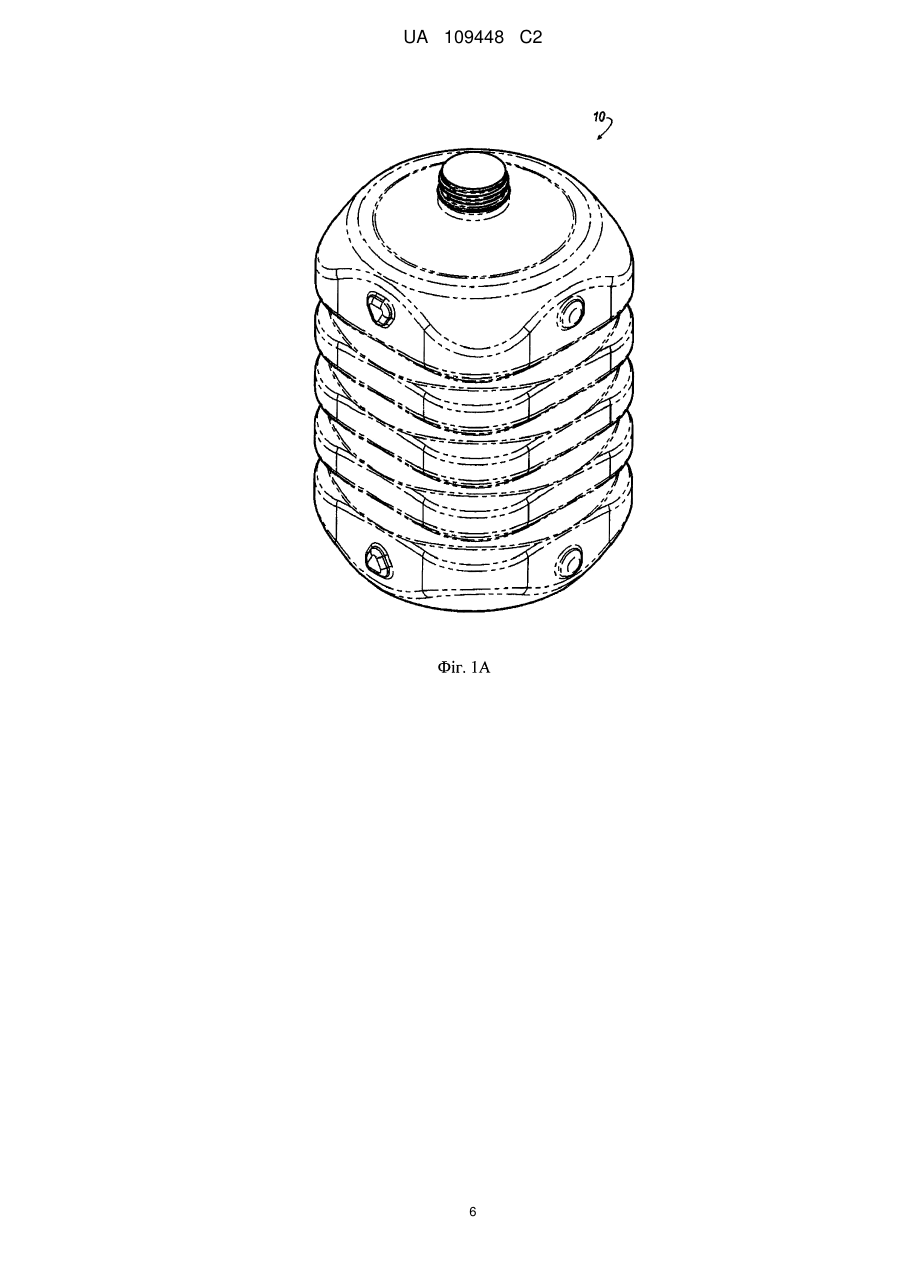

1. Штабельований пластиковый контейнер (10, 160, 170, 220, 230) для зберігання вмісту, що містить:

донну ділянку (20), виконану для підтримки контейнера (10, 160, 170, 220, 230) на поверхні, при цьому донна ділянка (20) містить відхідну вгору центральну донну ділянку (50, 250) і донну зміцнювальну структуру;

бічну стінкову ділянку (30), що відходить вгору від донної ділянки (20), при цьому бічна стінкова ділянка (30) містить зміцнювальну структуру (80) для зміцнення бічної стінки;

верхню ділянку (40), що відходить вгору від бічної стінкової ділянки (30), при цьому верхня ділянка (40) містить фланцеву ділянку (100), скруглену ділянку (140), похилу ділянку (110) і горловинну ділянку (120) з видавальним отвором (130);

який відрізняється тим, що донна ділянка виконана так, щоб витримувати гідростатичний тиск;

центральна частина донної ділянки виконана так, щоб приймати верхню ділянку (40) іншого контейнера (10, 160, 170, 220, 230);

при цьому вертикальна висота (Н1) верхньої ділянки (40) контейнера (10, 160, 170, 220, 230) більше вертикальної висоти (Н2) центральної донної ділянки (50, 250), що приймає верхню частину іншого контейнера (10, 160, 170, 220, 230); і

фланцева ділянка (100) містить ділянку (150), що згинається, яка розташована між скругленою ділянкою (140) і похилою ділянкою (110), здатна згинатися у відповідь на навантаження, що діє зверху, яке прикладене до контейнера.

2. Контейнер за п. 1, в якому в штабельованій конфігурації горловинна ділянка (120) іншого контейнера (10, 160, 170, 220, 230) контактує з центральною донною ділянкою (50, 250) даного контейнера (10, 160, 170, 220, 230).

3. Контейнер за п. 1, в якому бічна стінкова ділянка (30) витримує тиск внутрішнього вмісту, який викликаний зусиллям навантаження зверху щонайменше 75 фунтів (близько 34 кг).

4. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) виконаний так, щоб в штабельованій конфігурації частина донної ділянки (20) даного контейнера (10, 160, 170, 220, 230) контактувала з фланцевою ділянкою іншого контейнера (100, 160, 170, 220, 230).

5. Контейнер за п. 4, в якому контейнер (10, 160, 170, 220, 230) виконаний так, щоб, коли частина донної ділянки (20) даного контейнера (10, 160, 170, 220, 230) контактує з фланцевою ділянкою (100) іншого контейнера (10, 160, 170, 220, 230), центральна донна ділянка (50, 250) даного контейнера (10, 160, 170, 220, 230) прикладала спрямовану вниз силу до горловинної ділянки (120) іншого контейнера (10, 160, 170, 220, 230).

6. Контейнер за п. 1, в якому товщина бічної стінкової ділянки (30) контейнера (10, 160, 170, 220, 230) становить 0,020 дюйма ± 0,006 дюйма (близько 0,5 мм ± 0,15 мм).

7. Контейнер за п. 1, в якому бічна стінкова ділянка (30) контейнера (10, 160, 170, 220, 230) має по суті квадратний або скруглений переріз.

8. Контейнер за п. 7, в якому вказаний по суті квадратний або скруглений переріз продовжується по суті по всій вертикальній довжині бічної стінкової ділянки (30).

9. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) має коефіцієнт обводового розтягнення при роздуванні більше ніж близько 5,0, а коефіцієнт осьового розтягнення при роздуванні менше ніж близько 2,5.

10. Контейнер за п. 1, в якому зміцнювальна структура (80) для зміцнення бічної стінки містить одну або більше зігнутих або хвилеподібних структур.

11. Контейнер за п. 1, в якому бічна стінка містить одну або більше виступних структур (90а, 90b) і одну або більше приймальних структур (92а, 92b).

12. Контейнер за п. 11, в якому приймальні структури (92а, 92b) виконані для взаємного з'єднання або взаємного зачеплення з виступними структурами (90а, 90b), виконаними на іншому контейнері (10, 160, 170, 220, 230).

13. Контейнер за п. 1, в якому донна зміцнювальна структура містить множину ребер (70), які проходять радіально.

14. Контейнер за п. 1, в якому донна зміцнювальна структура містить одну або більше кільцевих ступінчастих ділянок (60).

15. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) заповнений вмістом і має відношення ваги контейнера до об'єму менше ніж 33,814 кг на кубічний метр (менше 1 г на рідку унцію) вмісту.

Текст

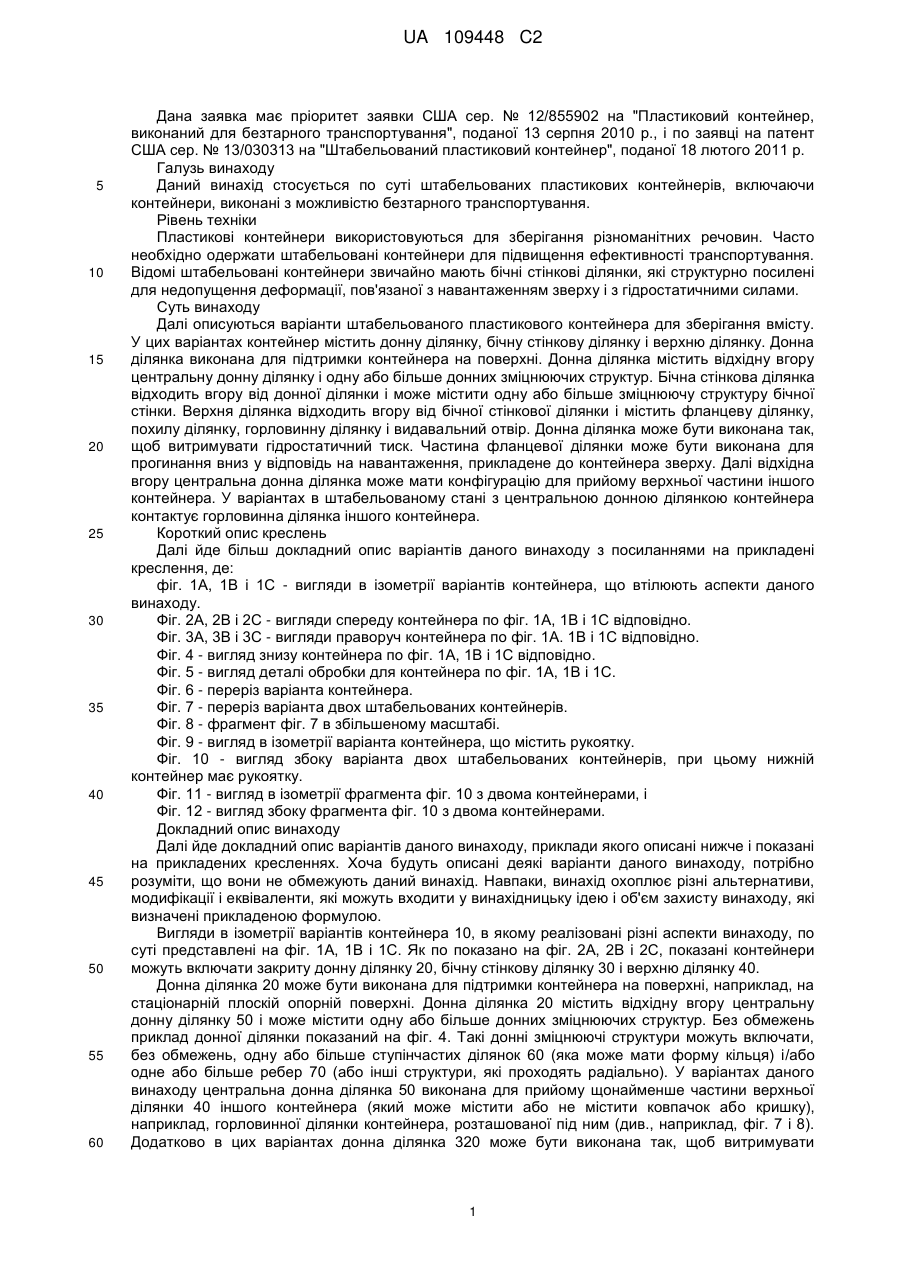

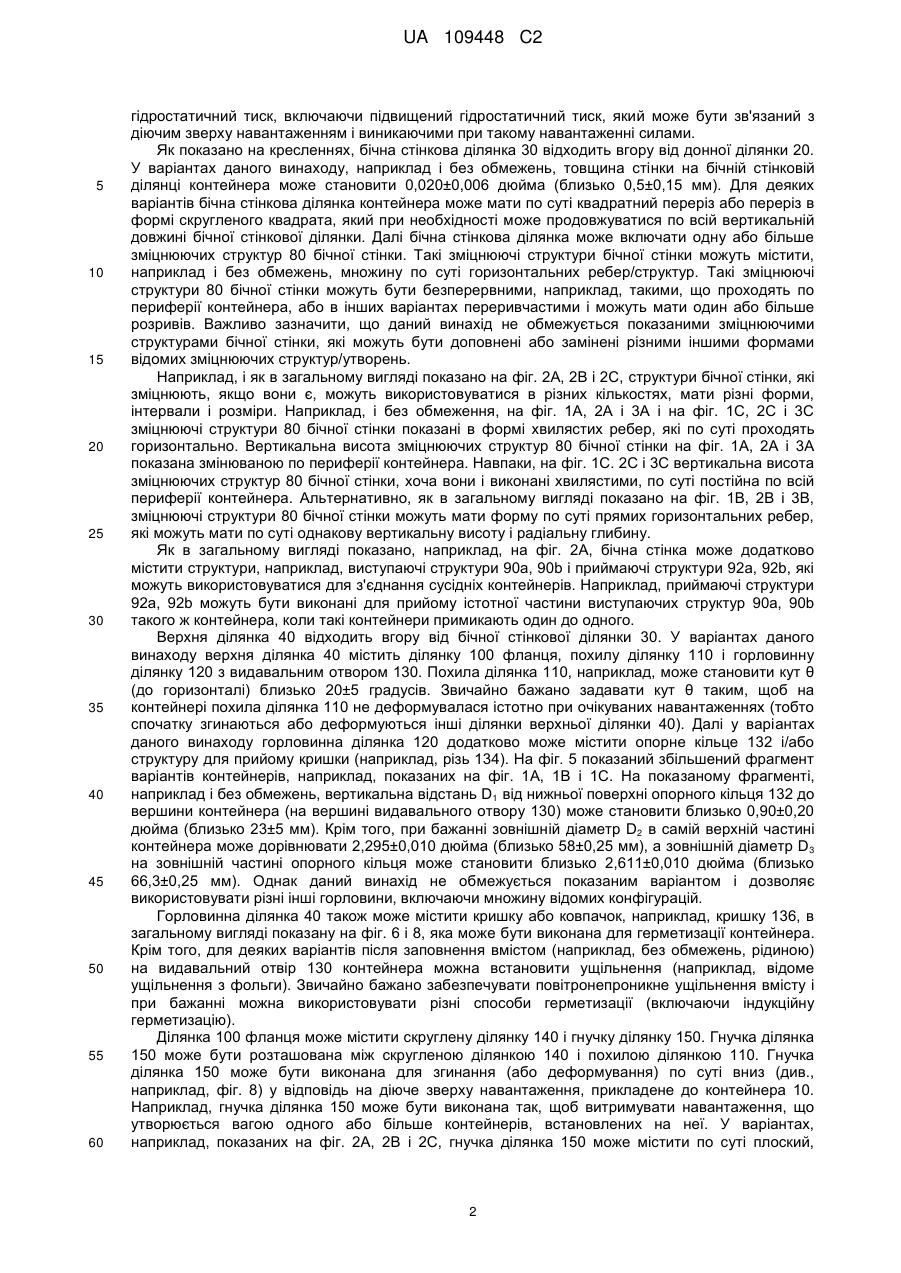

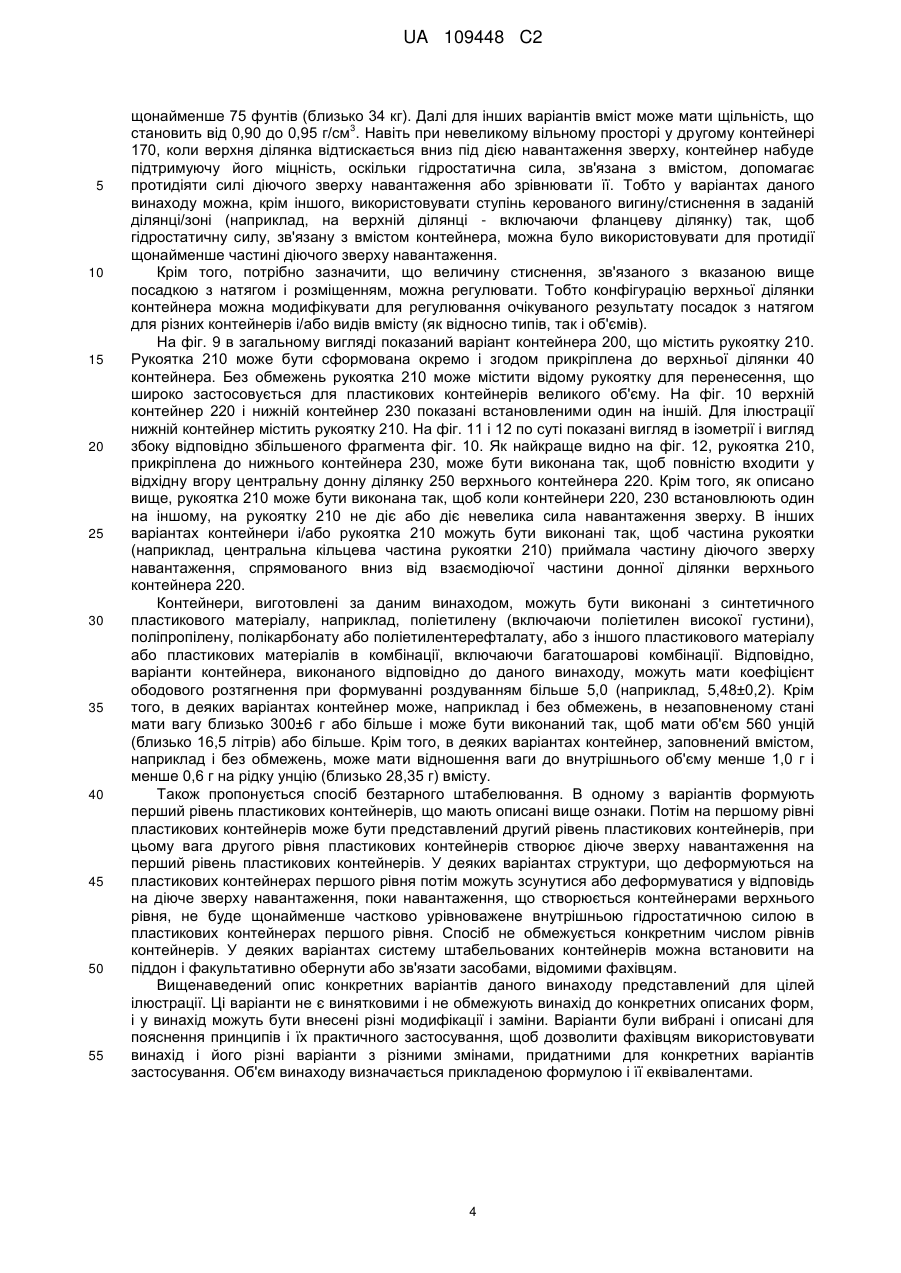

Реферат: Штабельований пластиковий контейнер для зберігання вмісту, що містить донну ділянку, бічну стінкову ділянку і верхню ділянку. Донна ділянка виконана для підтримки контейнера і містить відхідну вгору центральну донну ділянку і донну зміцнювальну структуру. Бічна стінкова ділянка відходить вгору від донної ділянки і може містити зміцнювальну структуру бічної стінки. Верхня ділянка відходить вгору від бічної стінкової ділянки і містить фланцеву ділянку, похилу ділянку, горловинну ділянку і видавальний отвір. Донна ділянка може бути виконана так, щоб витримувати гідростатичний тиск. Частина фланцевої ділянки може бути виконана так, щоб відгинатися вниз у відповідь на діюче зверху навантаження, прикладене до контейнера. Відхідна вгору центральна донна ділянка виконана для приймання верхньої ділянки іншого контейнера. У деяких варіантах в штабельованому стані верхня ділянка іншого контейнера контактує з центральною донною ділянкою контейнера. UA 109448 C2 (12) UA 109448 C2 UA 109448 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка має пріоритет заявки США сер. № 12/855902 на "Пластиковий контейнер, виконаний для безтарного транспортування", поданої 13 серпня 2010 р., і по заявці на патент США сер. № 13/030313 на "Штабельований пластиковий контейнер", поданої 18 лютого 2011 р. Галузь винаходу Даний винахід стосується по суті штабельованих пластикових контейнерів, включаючи контейнери, виконані з можливістю безтарного транспортування. Рівень техніки Пластикові контейнери використовуються для зберігання різноманітних речовин. Часто необхідно одержати штабельовані контейнери для підвищення ефективності транспортування. Відомі штабельовані контейнери звичайно мають бічні стінкові ділянки, які структурно посилені для недопущення деформації, пов'язаної з навантаженням зверху і з гідростатичними силами. Суть винаходу Далі описуються варіанти штабельованого пластикового контейнера для зберігання вмісту. У цих варіантах контейнер містить донну ділянку, бічну стінкову ділянку і верхню ділянку. Донна ділянка виконана для підтримки контейнера на поверхні. Донна ділянка містить відхідну вгору центральну донну ділянку і одну або більше донних зміцнюючих структур. Бічна стінкова ділянка відходить вгору від донної ділянки і може містити одну або більше зміцнюючу структуру бічної стінки. Верхня ділянка відходить вгору від бічної стінкової ділянки і містить фланцеву ділянку, похилу ділянку, горловинну ділянку і видавальний отвір. Донна ділянка може бути виконана так, щоб витримувати гідростатичний тиск. Частина фланцевої ділянки може бути виконана для прогинання вниз у відповідь на навантаження, прикладене до контейнера зверху. Далі відхідна вгору центральна донна ділянка може мати конфігурацію для прийому верхньої частини іншого контейнера. У варіантах в штабельованому стані з центральною донною ділянкою контейнера контактує горловинна ділянка іншого контейнера. Короткий опис креслень Далі йде більш докладний опис варіантів даного винаходу з посиланнями на прикладені креслення, де: фіг. 1А, 1В і 1С - вигляди в ізометрії варіантів контейнера, що втілюють аспекти даного винаходу. Фіг. 2А, 2В і 2С - вигляди спереду контейнера по фіг. 1А, 1В і 1С відповідно. Фіг. 3А, 3В і 3С - вигляди праворуч контейнера по фіг. 1А. 1В і 1С відповідно. Фіг. 4 - вигляд знизу контейнера по фіг. 1А, 1В і 1С відповідно. Фіг. 5 - вигляд деталі обробки для контейнера по фіг. 1А, 1В і 1С. Фіг. 6 - переріз варіанта контейнера. Фіг. 7 - переріз варіанта двох штабельованих контейнерів. Фіг. 8 - фрагмент фіг. 7 в збільшеному масштабі. Фіг. 9 - вигляд в ізометрії варіанта контейнера, що містить рукоятку. Фіг. 10 - вигляд збоку варіанта двох штабельованих контейнерів, при цьому нижній контейнер має рукоятку. Фіг. 11 - вигляд в ізометрії фрагмента фіг. 10 з двома контейнерами, і Фіг. 12 - вигляд збоку фрагмента фіг. 10 з двома контейнерами. Докладний опис винаходу Далі йде докладний опис варіантів даного винаходу, приклади якого описані нижче і показані на прикладених кресленнях. Хоча будуть описані деякі варіанти даного винаходу, потрібно розуміти, що вони не обмежують даний винахід. Навпаки, винахід охоплює різні альтернативи, модифікації і еквіваленти, які можуть входити у винахідницьку ідею і об'єм захисту винаходу, які визначені прикладеною формулою. Вигляди в ізометрії варіантів контейнера 10, в якому реалізовані різні аспекти винаходу, по суті представлені на фіг. 1А, 1В і 1С. Як по показано на фіг. 2А, 2В і 2С, показані контейнери можуть включати закриту донну ділянку 20, бічну стінкову ділянку 30 і верхню ділянку 40. Донна ділянка 20 може бути виконана для підтримки контейнера на поверхні, наприклад, на стаціонарній плоскій опорній поверхні. Донна ділянка 20 містить відхідну вгору центральну донну ділянку 50 і може містити одну або більше донних зміцнюючих структур. Без обмежень приклад донної ділянки показаний на фіг. 4. Такі донні зміцнюючі структури можуть включати, без обмежень, одну або більше ступінчастих ділянок 60 (яка може мати форму кільця) і/або одне або більше ребер 70 (або інші структури, які проходять радіально). У варіантах даного винаходу центральна донна ділянка 50 виконана для прийому щонайменше частини верхньої ділянки 40 іншого контейнера (який може містити або не містити ковпачок або кришку), наприклад, горловинної ділянки контейнера, розташованої під ним (див., наприклад, фіг. 7 і 8). Додатково в цих варіантах донна ділянка 320 може бути виконана так, щоб витримувати 1 UA 109448 C2 5 10 15 20 25 30 35 40 45 50 55 60 гідростатичний тиск, включаючи підвищений гідростатичний тиск, який може бути зв'язаний з діючим зверху навантаженням і виникаючими при такому навантаженні силами. Як показано на кресленнях, бічна стінкова ділянка 30 відходить вгору від донної ділянки 20. У варіантах даного винаходу, наприклад і без обмежень, товщина стінки на бічній стінковій ділянці контейнера може становити 0,020±0,006 дюйма (близько 0,5±0,15 мм). Для деяких варіантів бічна стінкова ділянка контейнера може мати по суті квадратний переріз або переріз в формі скругленого квадрата, який при необхідності може продовжуватися по всій вертикальній довжині бічної стінкової ділянки. Далі бічна стінкова ділянка може включати одну або більше зміцнюючих структур 80 бічної стінки. Такі зміцнюючі структури бічної стінки можуть містити, наприклад і без обмежень, множину по суті горизонтальних ребер/структур. Такі зміцнюючі структури 80 бічної стінки можуть бути безперервними, наприклад, такими, що проходять по периферії контейнера, або в інших варіантах переривчастими і можуть мати один або більше розривів. Важливо зазначити, що даний винахід не обмежується показаними зміцнюючими структурами бічної стінки, які можуть бути доповнені або замінені різними іншими формами відомих зміцнюючих структур/утворень. Наприклад, і як в загальному вигляді показано на фіг. 2А, 2В і 2С, структури бічної стінки, які зміцнюють, якщо вони є, можуть використовуватися в різних кількостях, мати різні форми, інтервали і розміри. Наприклад, і без обмеження, на фіг. 1А, 2А і 3А і на фіг. 1С, 2С і 3С зміцнюючі структури 80 бічної стінки показані в формі хвилястих ребер, які по суті проходять горизонтально. Вертикальна висота зміцнюючих структур 80 бічної стінки на фіг. 1А, 2А і 3А показана змінюваною по периферії контейнера. Навпаки, на фіг. 1С. 2С і 3С вертикальна висота зміцнюючих структур 80 бічної стінки, хоча вони і виконані хвилястими, по суті постійна по всій периферії контейнера. Альтернативно, як в загальному вигляді показано на фіг. 1В, 2В і 3В, зміцнюючі структури 80 бічної стінки можуть мати форму по суті прямих горизонтальних ребер, які можуть мати по суті однакову вертикальну висоту і радіальну глибину. Як в загальному вигляді показано, наприклад, на фіг. 2А, бічна стінка може додатково містити структури, наприклад, виступаючі структури 90а, 90b і приймаючі структури 92а, 92b, які можуть використовуватися для з'єднання сусідніх контейнерів. Наприклад, приймаючі структури 92а, 92b можуть бути виконані для прийому істотної частини виступаючих структур 90а, 90b такого ж контейнера, коли такі контейнери примикають один до одного. Верхня ділянка 40 відходить вгору від бічної стінкової ділянки 30. У варіантах даного винаходу верхня ділянка 40 містить ділянку 100 фланця, похилу ділянку 110 і горловинну ділянку 120 з видавальним отвором 130. Похила ділянка 110, наприклад, може становити кут θ (до горизонталі) близько 20±5 градусів. Звичайно бажано задавати кут θ таким, щоб на контейнері похила ділянка 110 не деформувалася істотно при очікуваних навантаженнях (тобто спочатку згинаються або деформуються інші ділянки верхньої ділянки 40). Далі у варіантах даного винаходу горловинна ділянка 120 додатково може містити опорне кільце 132 і/або структуру для прийому кришки (наприклад, різь 134). На фіг. 5 показаний збільшений фрагмент варіантів контейнерів, наприклад, показаних на фіг. 1А, 1В і 1С. На показаному фрагменті, наприклад і без обмежень, вертикальна відстань D1 від нижньої поверхні опорного кільця 132 до вершини контейнера (на вершині видавального отвору 130) може становити близько 0,90±0,20 дюйма (близько 23±5 мм). Крім того, при бажанні зовнішній діаметр D2 в самій верхній частині контейнера може дорівнювати 2,295±0,010 дюйма (близько 58±0,25 мм), а зовнішній діаметр D 3 на зовнішній частині опорного кільця може становити близько 2,611±0,010 дюйма (близько 66,3±0,25 мм). Однак даний винахід не обмежується показаним варіантом і дозволяє використовувати різні інші горловини, включаючи множину відомих конфігурацій. Горловинна ділянка 40 також може містити кришку або ковпачок, наприклад, кришку 136, в загальному вигляді показану на фіг. 6 і 8, яка може бути виконана для герметизації контейнера. Крім того, для деяких варіантів після заповнення вмістом (наприклад, без обмежень, рідиною) на видавальний отвір 130 контейнера можна встановити ущільнення (наприклад, відоме ущільнення з фольги). Звичайно бажано забезпечувати повітронепроникне ущільнення вмісту і при бажанні можна використовувати різні способи герметизації (включаючи індукційну герметизацію). Ділянка 100 фланця може містити скруглену ділянку 140 і гнучку ділянку 150. Гнучка ділянка 150 може бути розташована між скругленою ділянкою 140 і похилою ділянкою 110. Гнучка ділянка 150 може бути виконана для згинання (або деформування) по суті вниз (див., наприклад, фіг. 8) у відповідь на діюче зверху навантаження, прикладене до контейнера 10. Наприклад, гнучка ділянка 150 може бути виконана так, щоб витримувати навантаження, що утворюється вагою одного або більше контейнерів, встановлених на неї. У варіантах, наприклад, показаних на фіг. 2А, 2В і 2С, гнучка ділянка 150 може містити по суті плоский, 2 UA 109448 C2 5 10 15 20 25 30 35 40 45 50 55 60 сегмент, який проходить горизонтально. Однак гнучка ділянка не обмежена формою, показаною на кресленнях, і можна використовувати інші варіанти, що забезпечують таку ж функціональність. Крім того, в деяких варіантах в ненавантаженому стані (тобто коли навантаження зверху відсутнє) вертикальна висота Н1 верхньої ділянки 40 (див., наприклад, фіг. 3А) більша, ніж вертикальна висота Н2 центральної донної ділянки 50, яка виконана для прийому такої верхньої ділянки 40 (див., наприклад, фіг. 8). Хоча на фіг. 8 верхня ділянка показана з кришкою 136, вертикальна висота Н1 верхньої ділянки може бути вертикальною висотою з урахуванням кришки або без урахування кришки. На фіг. 6 в загальному вигляді представлений переріз варіанта першого контейнера 160. Контейнер 160 показаний таким, що містить кришку 132. Для ілюстрації концепції даного винаходу перший контейнер 160 може мати наступні вертикальні розміри: D4 - загальна висота контейнера - 16,900 дюйма (близько 429,3 мм) D5 - вертикальна висота від дна донної ділянки до вершини фланцевої ділянки - 14,704 дюйма (близько 373,5 мм) D6 - вертикальна висота від вершини фланця до вершини контейнера (включаючи кришку) 2,196 дюйма (близько 55,8 мм) D7 - вертикальна висота від вершини фланця до видавального отвору (без кришки) - 2,096 дюйма (близько 53,2 мм) D8 - вертикальна висота від опорної поверхні до центральної ділянки центральної донної ділянки, виконаної для зачеплення верхньою частиною другого контейнера (розташованого знизу) - 2,046 дюйма (близько 52 мм). На фіг. 7 в перерізі показана в загальному вигляді конфігурація, в якій два контейнери перший контейнер 160 і другий контейнер 170 - встановлені штабелем, один на іншому. Аналогічно і для ілюстрації концепцій даного винаходу така штабельована конфігурація першого контейнера 160 і другого контейнера 170 має наступні вертикальні розміри: D9 - загальна вертикальна висота штабельованих першого і другого контейнерів - 31,604 дюйма (близько 802,7 мм) D10 - вертикальна висота від дна донної ділянки до вершини фланцевої ділянки другого (нижнього) контейнера - 14,704 дюйма (близько 373,5 мм) D11 - вертикальна висота від вершини фланця другого контейнера до вершини другого контейнера, включаючи кришку, - 2,046 дюйма (близько 52 мм) D12 - вертикальна висота від опорної поверхні до центральної частини центральної донної ділянки другого контейнера, виконаної для зачеплення з верхньою частиною іншого контейнера, - 2,046 дюйма (близько 52 мм). Важливо зазначити, що вищенаведені конкретні розміри включені просто для ілюстрації певних концепцій даного винаходу, і винахідницька концепція не обмежується цими розмірами. На фіг. 8 представлений в збільшеному масштабі фрагмент фіг. 7, що ілюструє встановлені штабелем перший і другий контейнери 160, 170. У штабельованій конфігурації горловинна ділянка нижнього контейнера, можна сказати, контактує з частиною центральної донної ділянки верхнього контейнера. Наприклад, як в загальному вигляді показано на кресленнях, сама верхня поверхня другого (нижнього) контейнера 170 - тобто сама верхня поверхня кришки 136 другого контейнера - знаходиться в контакті з відхідною вгору центральною донною ділянкою 50 першого (верхнього) контейнера, більш конкретно, ділянка першого контейнера (160) виконана для прийому такої самої верхньої поверхні другого контейнера 170. Як в загальному вигляді показано на фіг. 8, верхня ділянка 40 другого контейнера 170 притиснута вниз у відповідь на прикладене зверху навантаження. Як показано на кресленнях, частина фланцевої ділянки 140 другого контейнера 170 може контактувати з частиною донної ділянки 20 першого контейнера 160. Крім того, частина верхньої ділянки 40, наприклад, гнучка ділянка 150, другого контейнера 170 може відгинатися або деформуватися вниз, щоб допомогти прийняти різні розміри (або створити посадку з натягом) між розмірами D6, (наприклад, 2,196 дюйма або (близько 55,8 мм) другого контейнера 170 і D11, (наприклад, 2,046 дюйма або (близько 52 мм) першого контейнера 160. Наприклад, в показаному прикладі розмір натягу становитиме 0,150 дюйма (близько 3,8 мм). У таких обставинах, коли верхня ділянка 40 нижнього контейнера зміщена вниз, і передбачаючи, що інші розміри нижнього контейнера залишаються по суті незмінними, об'єм нижнього контейнера зменшиться, і, якщо контейнер герметизований, гідростатичний тиск в нижньому контейнері, зв'язаний з його вмістом, буде сприяти підтримувати (і розподіляти) вагу верхнього контейнера в штабелі. У варіанті даного винаходу бічну стінкову ділянку 30 можна виконати так, щоб приймати тиск вмісту, зв'язаний з діючим зверху навантаженням силою 3 UA 109448 C2 5 10 15 20 25 30 35 40 45 50 55 щонайменше 75 фунтів (близько 34 кг). Далі для інших варіантів вміст може мати щільність, що 3 становить від 0,90 до 0,95 г/см . Навіть при невеликому вільному просторі у другому контейнері 170, коли верхня ділянка відтискається вниз під дією навантаження зверху, контейнер набуде підтримуючу його міцність, оскільки гідростатична сила, зв'язана з вмістом, допомагає протидіяти силі діючого зверху навантаження або зрівнювати її. Тобто у варіантах даного винаходу можна, крім іншого, використовувати ступінь керованого вигину/стиснення в заданій ділянці/зоні (наприклад, на верхній ділянці - включаючи фланцеву ділянку) так, щоб гідростатичну силу, зв'язану з вмістом контейнера, можна було використовувати для протидії щонайменше частині діючого зверху навантаження. Крім того, потрібно зазначити, що величину стиснення, зв'язаного з вказаною вище посадкою з натягом і розміщенням, можна регулювати. Тобто конфігурацію верхньої ділянки контейнера можна модифікувати для регулювання очікуваного результату посадок з натягом для різних контейнерів і/або видів вмісту (як відносно типів, так і об'ємів). На фіг. 9 в загальному вигляді показаний варіант контейнера 200, що містить рукоятку 210. Рукоятка 210 може бути сформована окремо і згодом прикріплена до верхньої ділянки 40 контейнера. Без обмежень рукоятка 210 може містити відому рукоятку для перенесення, що широко застосовується для пластикових контейнерів великого об'єму. На фіг. 10 верхній контейнер 220 і нижній контейнер 230 показані встановленими один на іншій. Для ілюстрації нижній контейнер містить рукоятку 210. На фіг. 11 і 12 по суті показані вигляд в ізометрії і вигляд збоку відповідно збільшеного фрагмента фіг. 10. Як найкраще видно на фіг. 12, рукоятка 210, прикріплена до нижнього контейнера 230, може бути виконана так, щоб повністю входити у відхідну вгору центральну донну ділянку 250 верхнього контейнера 220. Крім того, як описано вище, рукоятка 210 може бути виконана так, щоб коли контейнери 220, 230 встановлюють один на іншому, на рукоятку 210 не діє або діє невелика сила навантаження зверху. В інших варіантах контейнери і/або рукоятка 210 можуть бути виконані так, щоб частина рукоятки (наприклад, центральна кільцева частина рукоятки 210) приймала частину діючого зверху навантаження, спрямованого вниз від взаємодіючої частини донної ділянки верхнього контейнера 220. Контейнери, виготовлені за даним винаходом, можуть бути виконані з синтетичного пластикового матеріалу, наприклад, поліетилену (включаючи поліетилен високої густини), поліпропілену, полікарбонату або поліетилентерефталату, або з іншого пластикового матеріалу або пластикових матеріалів в комбінації, включаючи багатошарові комбінації. Відповідно, варіанти контейнера, виконаного відповідно до даного винаходу, можуть мати коефіцієнт ободового розтягнення при формуванні роздуванням більше 5,0 (наприклад, 5,48±0,2). Крім того, в деяких варіантах контейнер може, наприклад і без обмежень, в незаповненому стані мати вагу близько 300±6 г або більше і може бути виконаний так, щоб мати об'єм 560 унцій (близько 16,5 літрів) або більше. Крім того, в деяких варіантах контейнер, заповнений вмістом, наприклад і без обмежень, може мати відношення ваги до внутрішнього об'єму менше 1,0 г і менше 0,6 г на рідку унцію (близько 28,35 г) вмісту. Також пропонується спосіб безтарного штабелювання. В одному з варіантів формують перший рівень пластикових контейнерів, що мають описані вище ознаки. Потім на першому рівні пластикових контейнерів може бути представлений другий рівень пластикових контейнерів, при цьому вага другого рівня пластикових контейнерів створює діюче зверху навантаження на перший рівень пластикових контейнерів. У деяких варіантах структури, що деформуються на пластикових контейнерах першого рівня потім можуть зсунутися або деформуватися у відповідь на діюче зверху навантаження, поки навантаження, що створюється контейнерами верхнього рівня, не буде щонайменше частково урівноважене внутрішньою гідростатичною силою в пластикових контейнерах першого рівня. Спосіб не обмежується конкретним числом рівнів контейнерів. У деяких варіантах систему штабельованих контейнерів можна встановити на піддон і факультативно обернути або зв'язати засобами, відомими фахівцям. Вищенаведений опис конкретних варіантів даного винаходу представлений для цілей ілюстрації. Ці варіанти не є винятковими і не обмежують винахід до конкретних описаних форм, і у винахід можуть бути внесені різні модифікації і заміни. Варіанти були вибрані і описані для пояснення принципів і їх практичного застосування, щоб дозволити фахівцям використовувати винахід і його різні варіанти з різними змінами, придатними для конкретних варіантів застосування. Об'єм винаходу визначається прикладеною формулою і її еквівалентами. 4 UA 109448 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Штабельований пластиковый контейнер (10, 160, 170, 220, 230) для зберігання вмісту, що містить: донну ділянку (20), виконану для підтримки контейнера (10, 160, 170, 220, 230) на поверхні, при цьому донна ділянка (20) містить відхідну вгору центральну донну ділянку (50, 250) і донну зміцнювальну структуру; бічну стінкову ділянку (30), що відходить вгору від донної ділянки (20), при цьому бічна стінкова ділянка (30) містить зміцнювальну структуру (80) для зміцнення бічної стінки; верхню ділянку (40), що відходить вгору від бічної стінкової ділянки (30), при цьому верхня ділянка (40) містить фланцеву ділянку (100), скруглену ділянку (140), похилу ділянку (110) і горловинну ділянку (120) з видавальним отвором (130); який відрізняється тим, що донна ділянка виконана так, щоб витримувати гідростатичний тиск; центральна частина донної ділянки виконана так, щоб приймати верхню ділянку (40) іншого контейнера (10, 160, 170, 220, 230); при цьому вертикальна висота (Н1) верхньої ділянки (40) контейнера (10, 160, 170, 220, 230) більше вертикальної висоти (Н2) центральної донної ділянки (50, 250), що приймає верхню частину іншого контейнера (10, 160, 170, 220, 230); і фланцева ділянка (100) містить ділянку (150), що згинається, яка розташована між скругленою ділянкою (140) і похилою ділянкою (110), здатна згинатися у відповідь на навантаження, що діє зверху, яке прикладене до контейнера. 2. Контейнер за п. 1, в якому в штабельованій конфігурації горловинна ділянка (120) іншого контейнера (10, 160, 170, 220, 230) контактує з центральною донною ділянкою (50, 250) даного контейнера (10, 160, 170, 220, 230). 3. Контейнер за п. 1, в якому бічна стінкова ділянка (30) витримує тиск внутрішнього вмісту, який викликаний зусиллям навантаження зверху щонайменше 75 фунтів (близько 34 кг). 4. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) виконаний так, щоб в штабельованій конфігурації частина донної ділянки (20) даного контейнера (10, 160, 170, 220, 230) контактувала з фланцевою ділянкою іншого контейнера (100, 160, 170, 220, 230). 5. Контейнер за п. 4, в якому контейнер (10, 160, 170, 220, 230) виконаний так, щоб, коли частина донної ділянки (20) даного контейнера (10, 160, 170, 220, 230) контактує з фланцевою ділянкою (100) іншого контейнера (10, 160, 170, 220, 230), центральна донна ділянка (50, 250) даного контейнера (10, 160, 170, 220, 230) прикладала спрямовану вниз силу до горловинної ділянки (120) іншого контейнера (10, 160, 170, 220, 230). 6. Контейнер за п. 1, в якому товщина бічної стінкової ділянки (30) контейнера (10, 160, 170, 220, 230) становить 0,020 дюйма ± 0,006 дюйма (близько 0,5 мм ± 0,15 мм). 7. Контейнер за п. 1, в якому бічна стінкова ділянка (30) контейнера (10, 160, 170, 220, 230) має по суті квадратний або скруглений переріз. 8. Контейнер за п. 7, в якому вказаний по суті квадратний або скруглений переріз продовжується по суті по всій вертикальній довжині бічної стінкової ділянки (30). 9. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) має коефіцієнт обводового розтягнення при роздуванні більше ніж близько 5,0, а коефіцієнт осьового розтягнення при роздуванні менше ніж близько 2,5. 10. Контейнер за п. 1, в якому зміцнювальна структура (80) для зміцнення бічної стінки містить одну або більше зігнутих або хвилеподібних структур. 11. Контейнер за п. 1, в якому бічна стінка містить одну або більше виступних структур (90а, 90b) і одну або більше приймальних структур (92а, 92b). 12. Контейнер за п. 11, в якому приймальні структури (92а, 92b) виконані для взаємного з'єднання або взаємного зачеплення з виступними структурами (90а, 90b), виконаними на іншому контейнері (10, 160, 170, 220, 230). 13. Контейнер за п. 1, в якому донна зміцнювальна структура містить множину ребер (70), які проходять радіально. 14. Контейнер за п. 1, в якому донна зміцнювальна структура містить одну або більше кільцевих ступінчастих ділянок (60). 15. Контейнер за п. 1, в якому контейнер (10, 160, 170, 220, 230) заповнений вмістом і має відношення ваги контейнера до об'єму менше ніж 33,814 кг на кубічний метр (менше 1 г на рідку унцію) вмісту. 5 UA 109448 C2 6 UA 109448 C2 7 UA 109448 C2 8 UA 109448 C2 9 UA 109448 C2 10 UA 109448 C2 11 UA 109448 C2 12 UA 109448 C2 13 UA 109448 C2 14 UA 109448 C2 15 UA 109448 C2 16 UA 109448 C2 17 UA 109448 C2 18 UA 109448 C2 19 UA 109448 C2 20 UA 109448 C2 21 UA 109448 C2 22 UA 109448 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 23

Дивитися

Додаткова інформація

Назва патенту англійською

Stackable plastic container

Автори англійською

Dorn, James, Christopher

Автори російською

Дорн Джэймс Кристофер

МПК / Мітки

МПК: B65D 21/024, B65D 21/00

Мітки: штабельований, пластиковий, контейнер
