Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи калашникова всіх модифікацій

Формула / Реферат

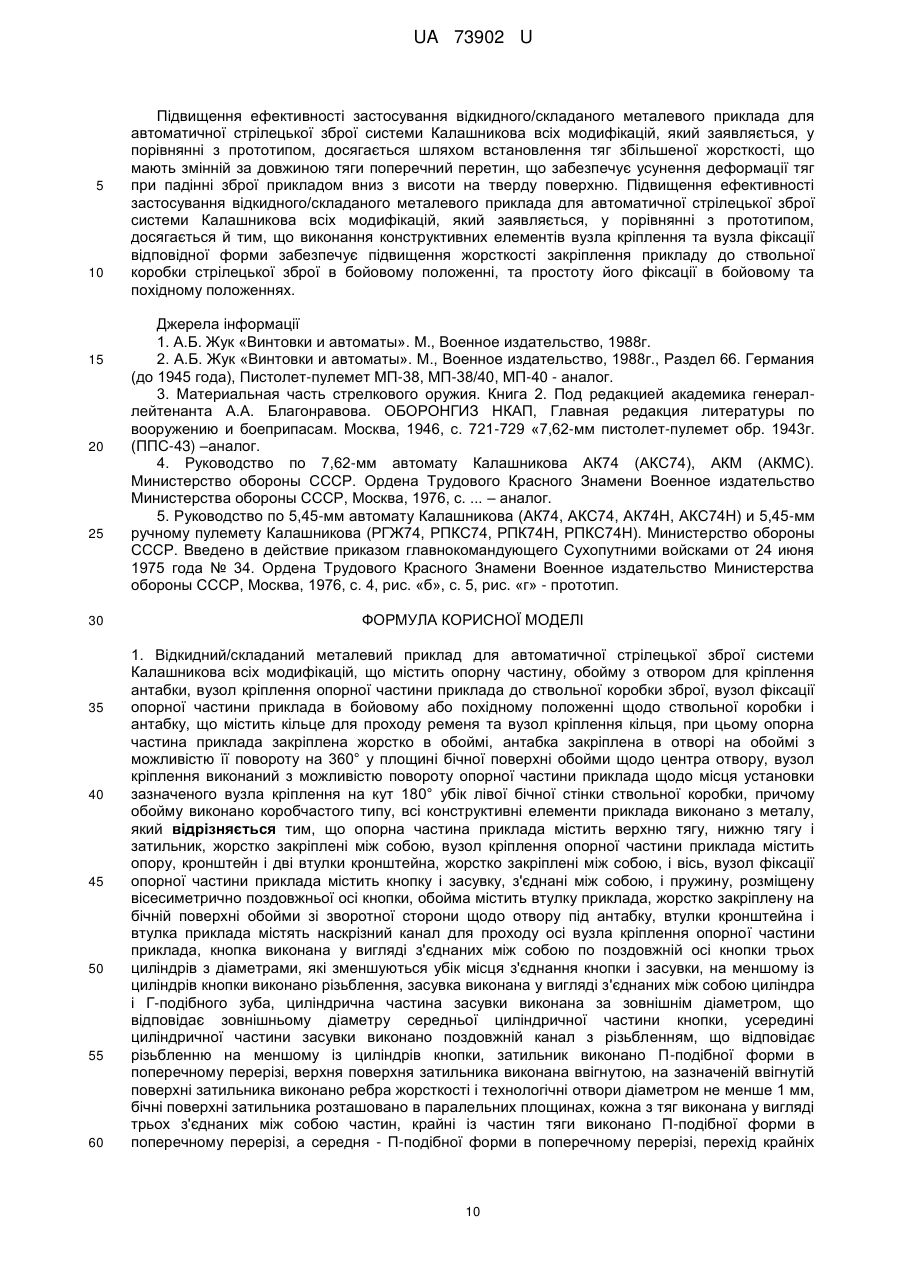

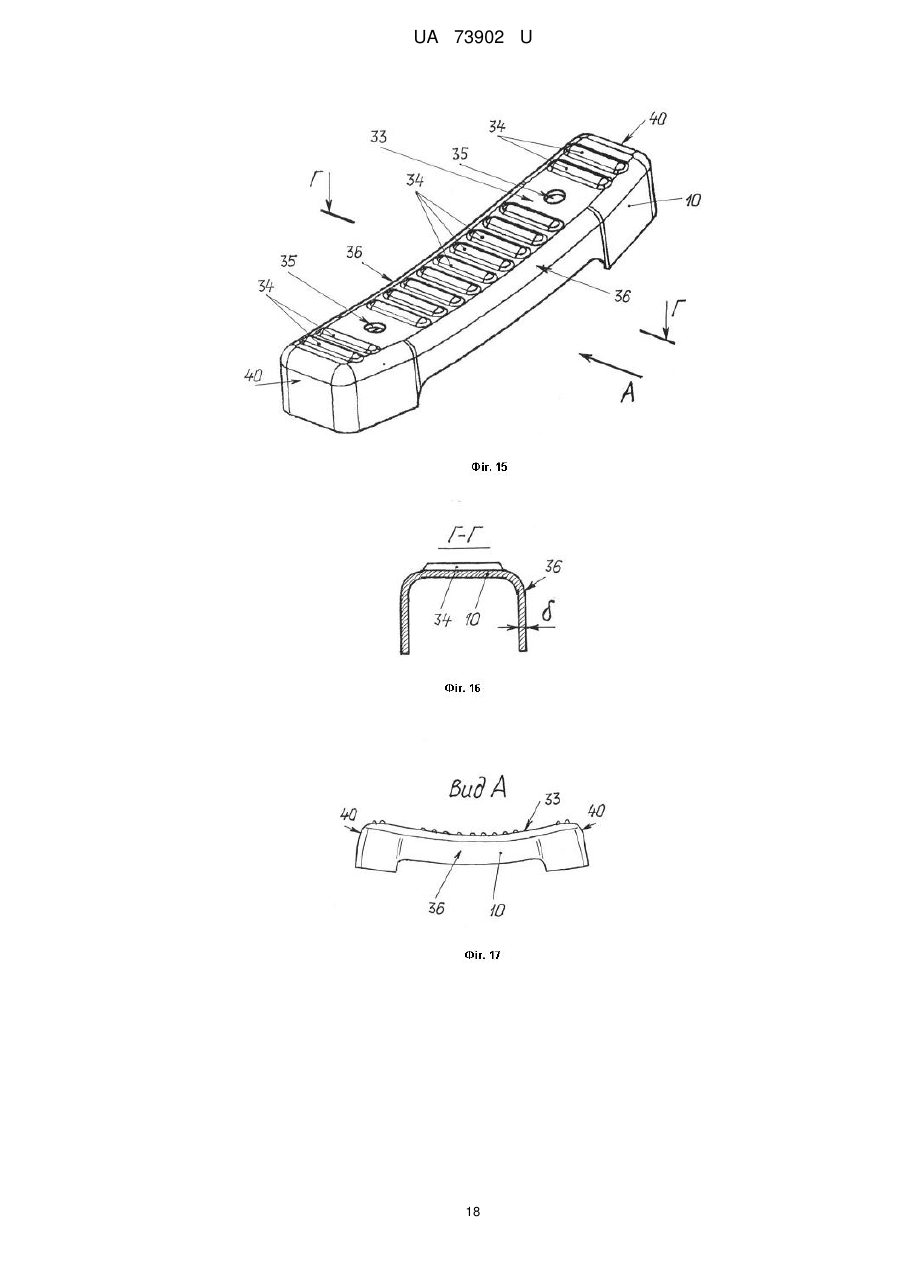

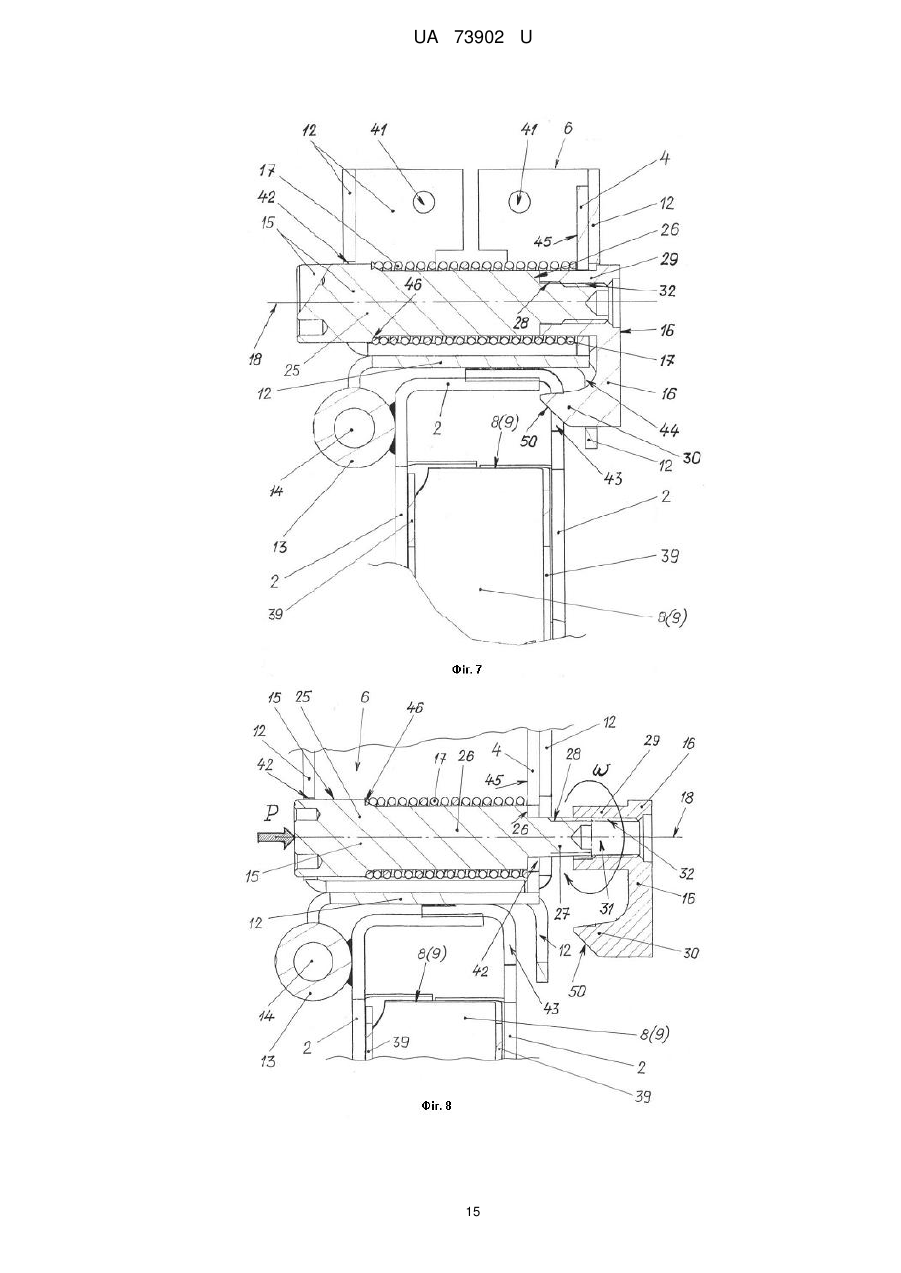

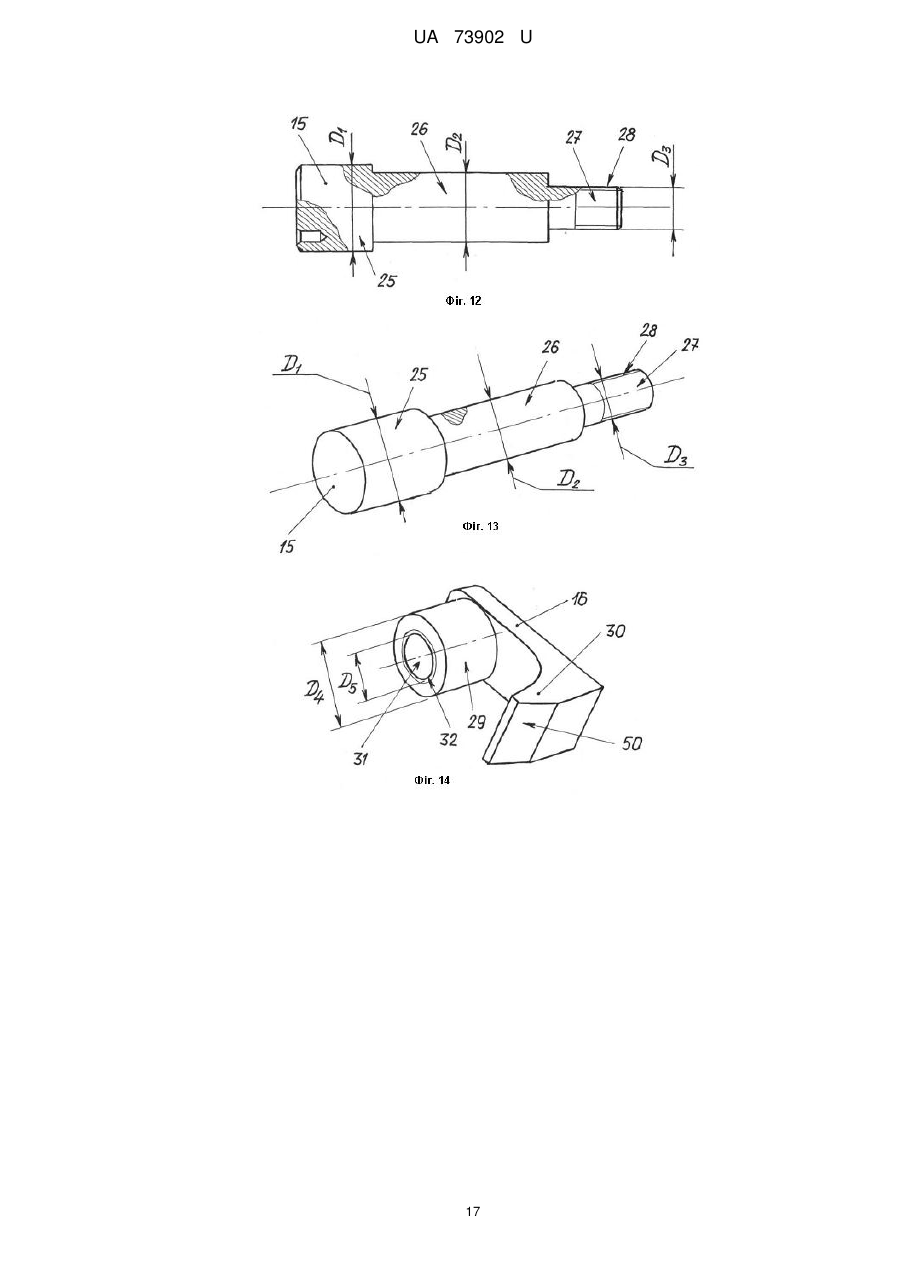

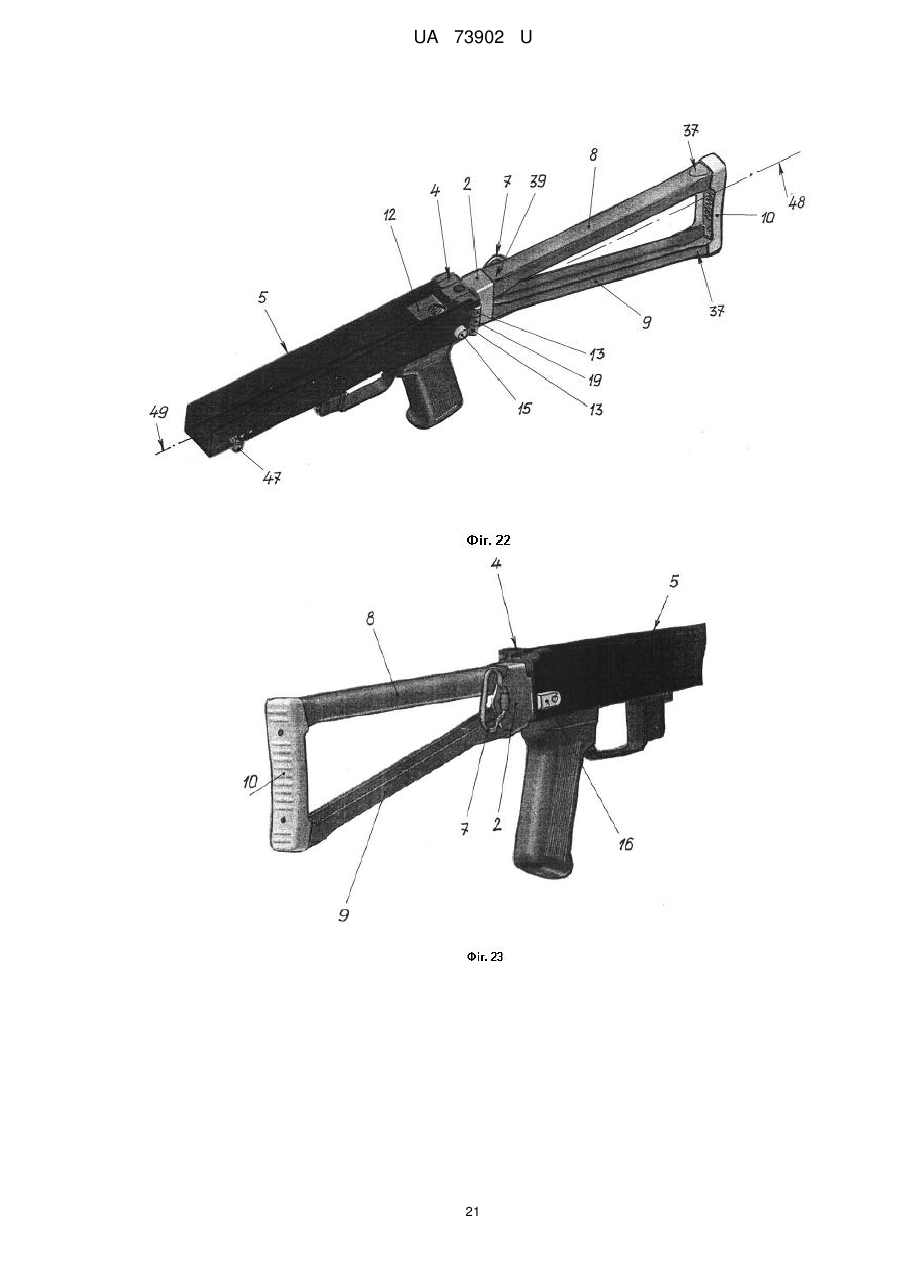

1. Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорна частина приклада закріплена жорстко в обоймі, антабка закріплена в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконаний з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу, який відрізняється тим, що опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору, кронштейн і дві втулки кронштейна, жорстко закріплені між собою, і вісь, вузол фіксації опорної частини приклада містить кнопку і засувку, з'єднані між собою, і пружину, розміщену вісесиметрично поздовжньої осі кнопки, обойма містить втулку приклада, жорстко закріплену на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку, втулки кронштейна і втулка приклада містять наскрізний канал для проходу осі вузла кріплення опорної частини приклада, кнопка виконана у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів з діаметрами, які зменшуються убік місця з'єднання кнопки і засувки, на меншому із циліндрів кнопки виконано різьблення, засувка виконана у вигляді з'єднаних між собою циліндра і Г-подібного зуба, циліндрична частина засувки виконана за зовнішнім діаметром, що відповідає зовнішньому діаметру середньої циліндричної частини кнопки, усередині циліндричної частини засувки виконано поздовжній канал з різьбленням, що відповідає різьбленню на меншому із циліндрів кнопки, затильник виконано П-подібної форми в поперечному перерізі, верхня поверхня затильника виконана ввігнутою, на зазначеній ввігнутій поверхні затильника виконано ребра жорсткості і технологічні отвори діаметром не менше 1 мм, бічні поверхні затильника розташовано в паралельних площинах, кожна з тяг виконана у вигляді трьох з'єднаних між собою частин, крайні із частин тяги виконано П-подібної форми в поперечному перерізі, а середня - П-подібної форми в поперечному перерізі, перехід крайніх частин тяги в середню виконано плавним, одна із крайніх частин тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми, а інша крайня частина тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника в районі його торцевих частин, на кронштейні вузла кріплення виконано отвори для кріплення приклада до ствольної коробки та для проходу циліндричних частин кнопки і засувки, на бічній поверхні обойми, а саме, на поверхні з отвором під антабку, виконано виріз для входу зуба засувки, опора виконана П-подібної форми в поперечному перерізі, на опорі виконано аналогічний виріз для входу зуба засувки, при цьому верхня і нижня тяги жорстко закріплені одним кінцем усередині обойми, а іншим - до затильника, нижня тяга закріплена під кутом не менше 5-10° стосовно верхньої тяги в площині опорної частини приклада, що проходить через поздовжню вісь симетрії затильника, один торець пружини впирається у внутрішню стінку кронштейна, а другий - у циліндричний бурт між більшим і середнім циліндрами кнопки, причому кронштейн виконано коробчастої форми з товщиною стінки не менше 1 мм, обойму і опору виконано з товщиною стінок не менше 1 мм.

2. Відкидний/складаний металевий приклад за п. 1, який відрізняється тим, що в зібраному стані приклада кожний з наскрізних каналів обох втулок кронштейна та наскрізний канал втулки приклада розміщено зі збігом своїх поздовжніх осей, при цьому втулку приклада розміщено між втулками кронштейна.

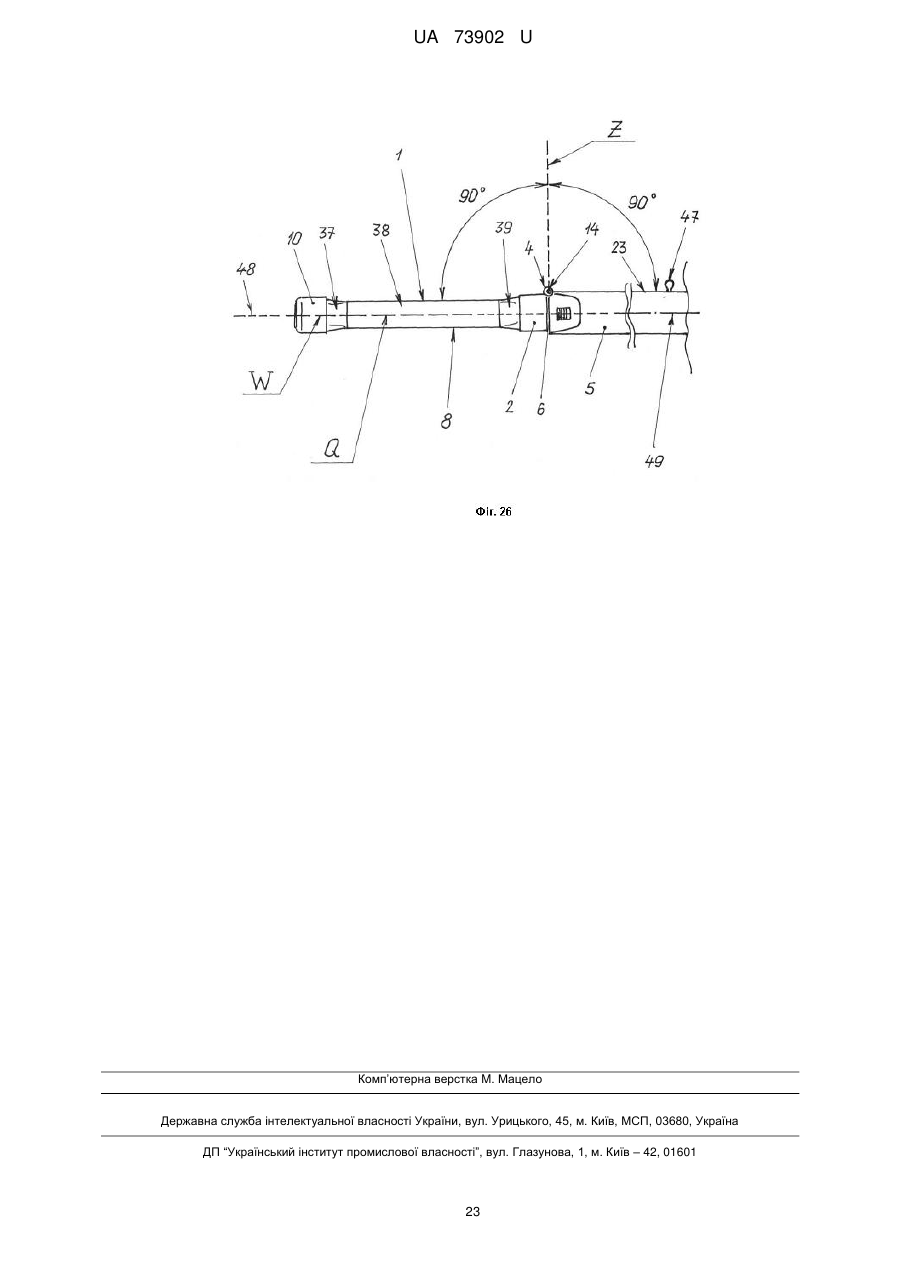

3. Відкидний/складаний металевий приклад за п. 1, який відрізняється тим, що в зібраному стані приклада поворот опорної частини приклада щодо його вузла кріплення здійснюється по осі, розміщеної в наскрізних каналах обох втулок кронштейна та втулки приклада, на кут ±90° відносно площини, що проходить по осі вузла кріплення перпендикулярно бічній поверхні стінки ствольної коробки.

Текст

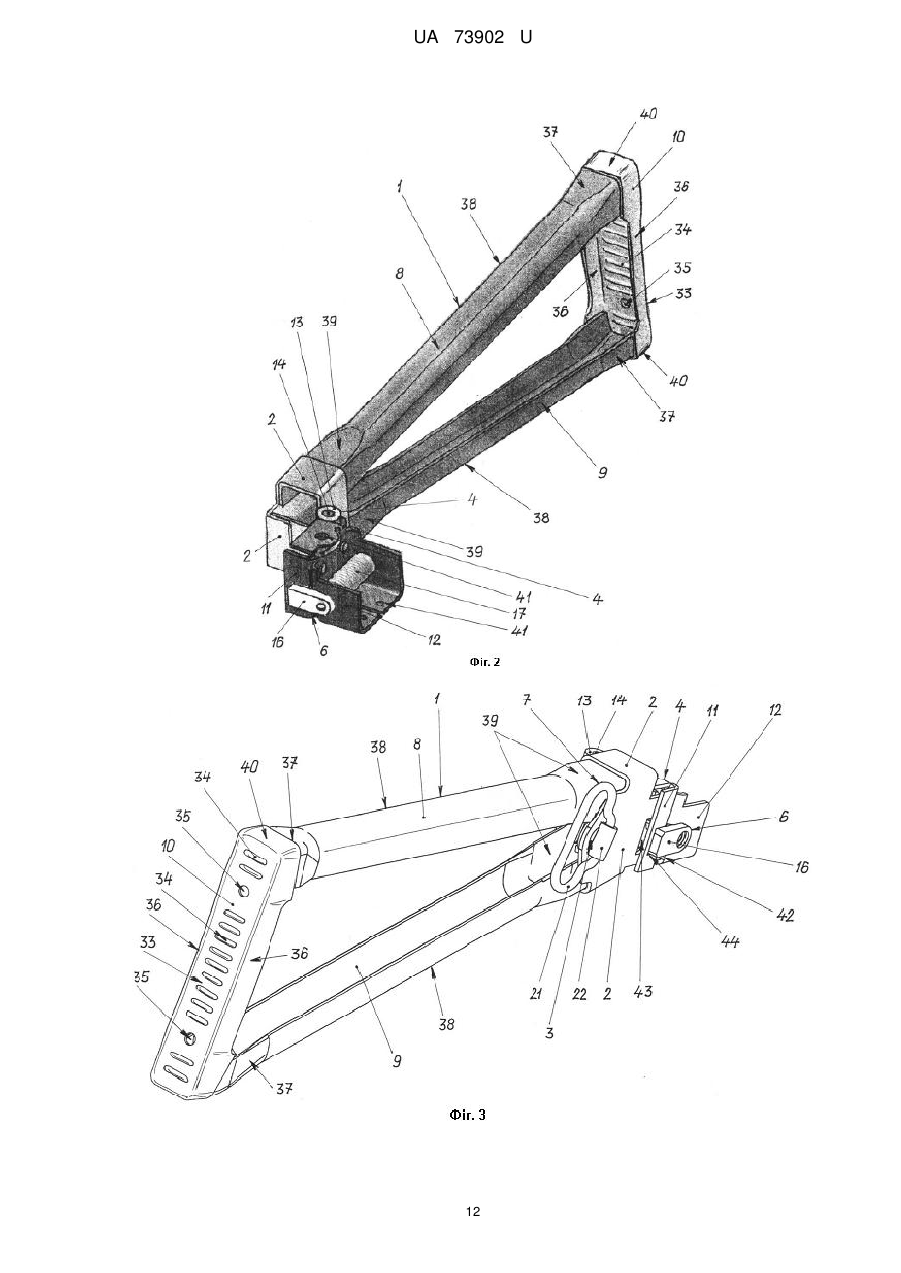

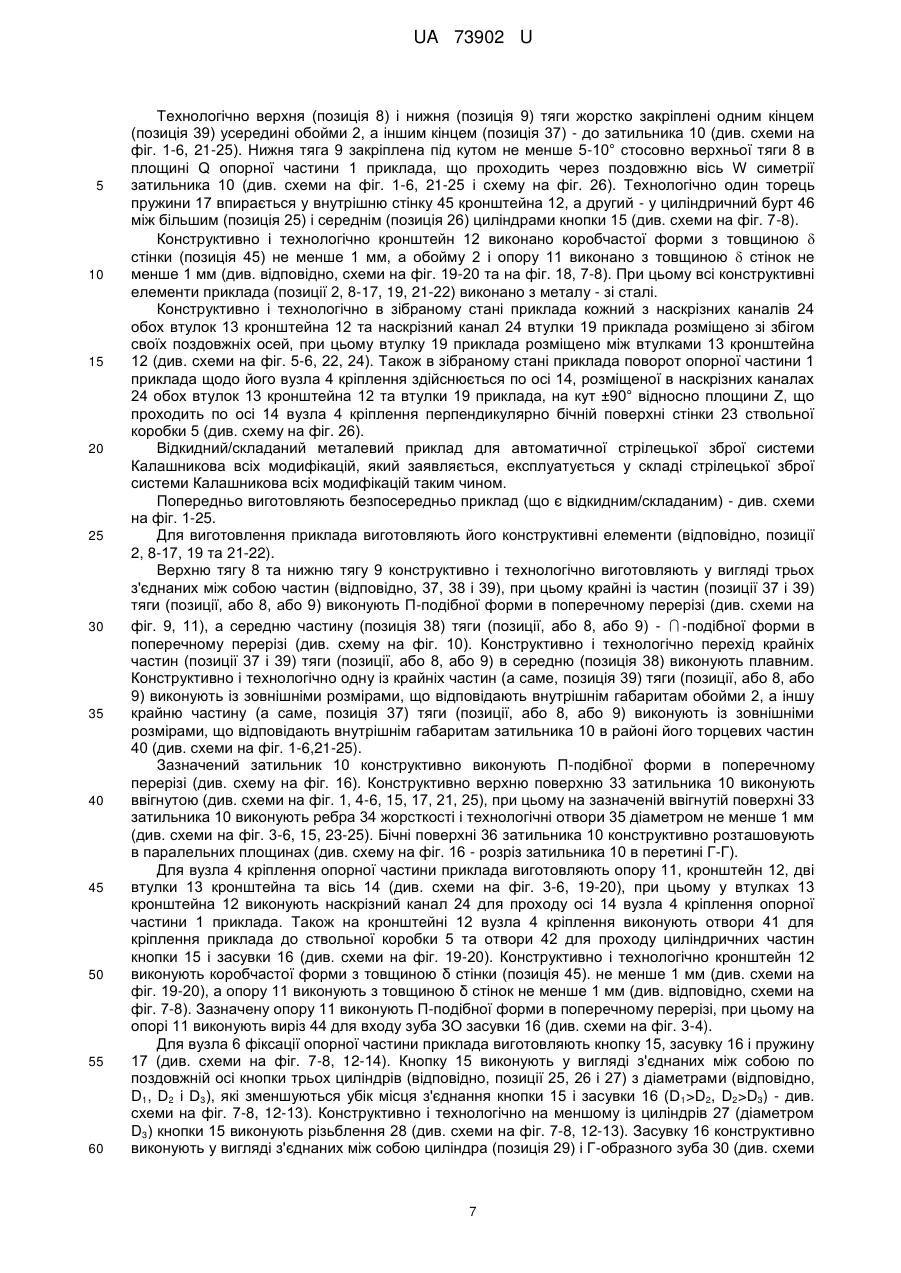

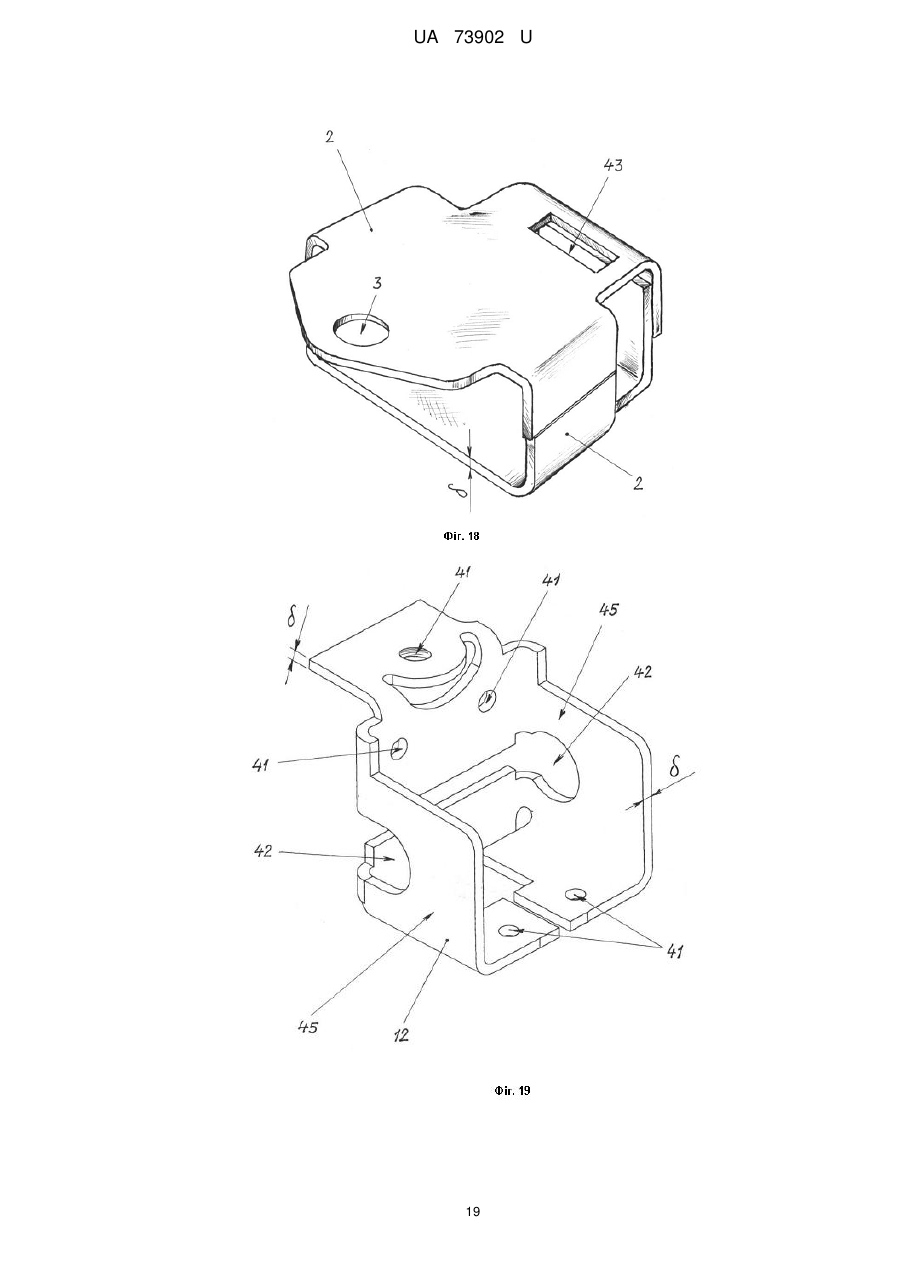

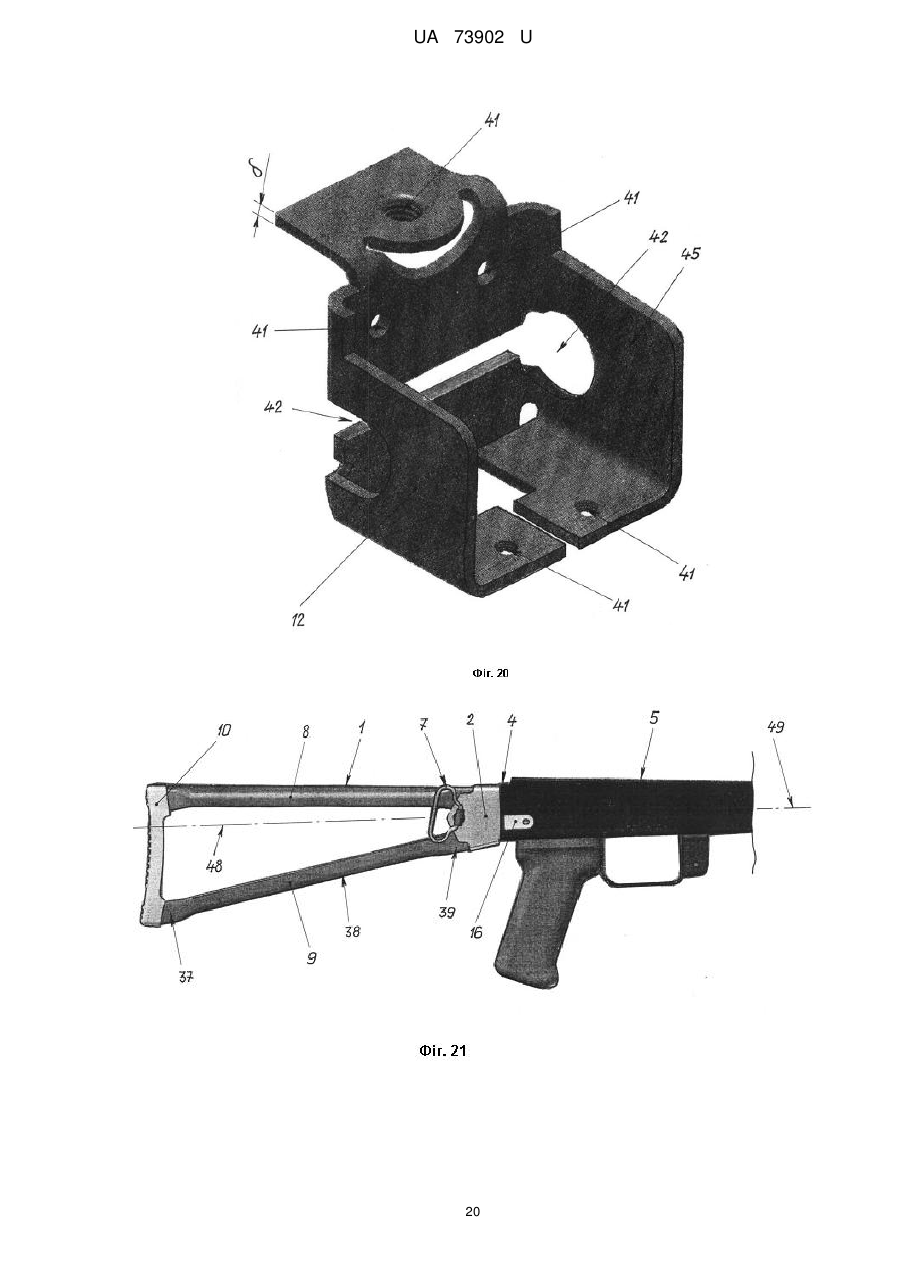

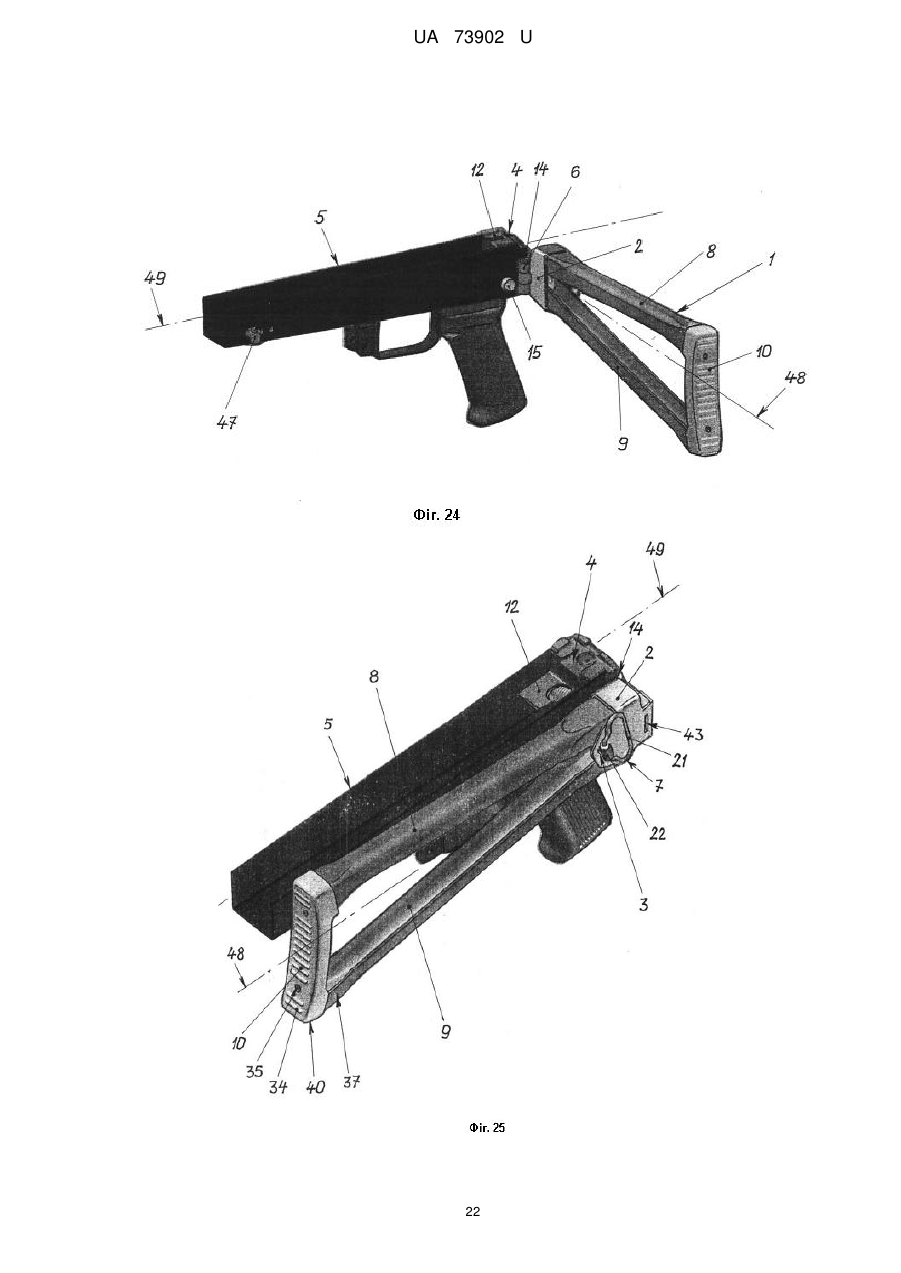

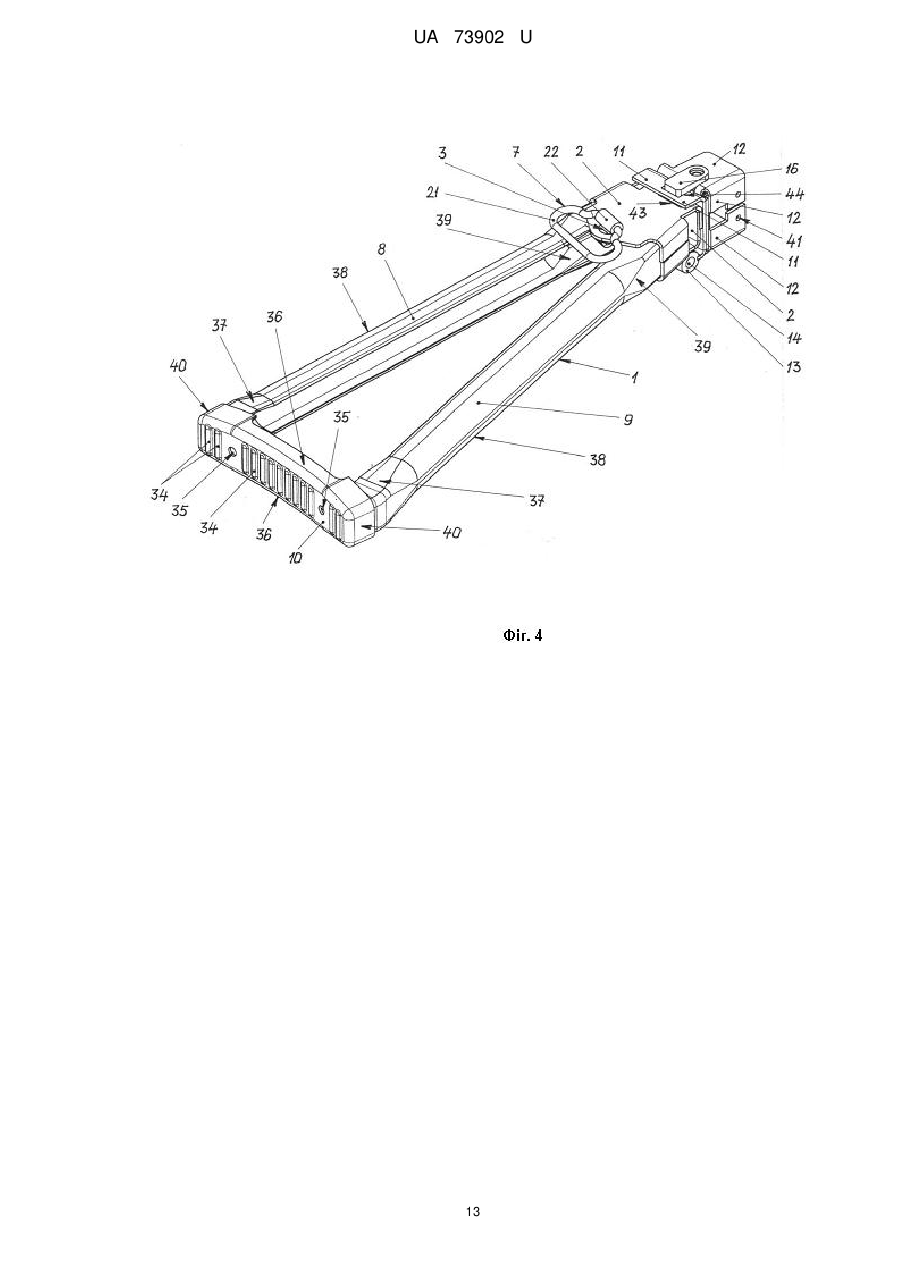

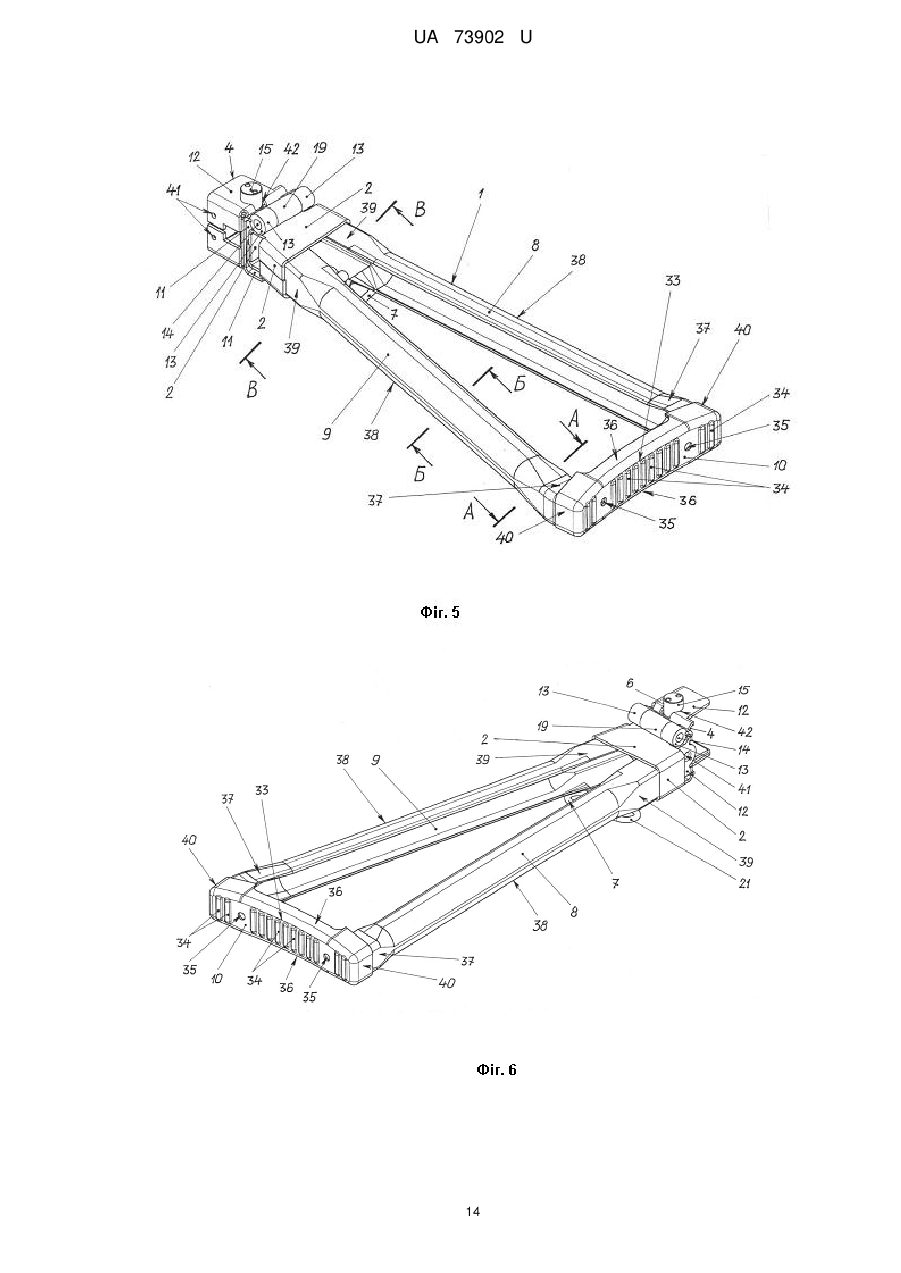

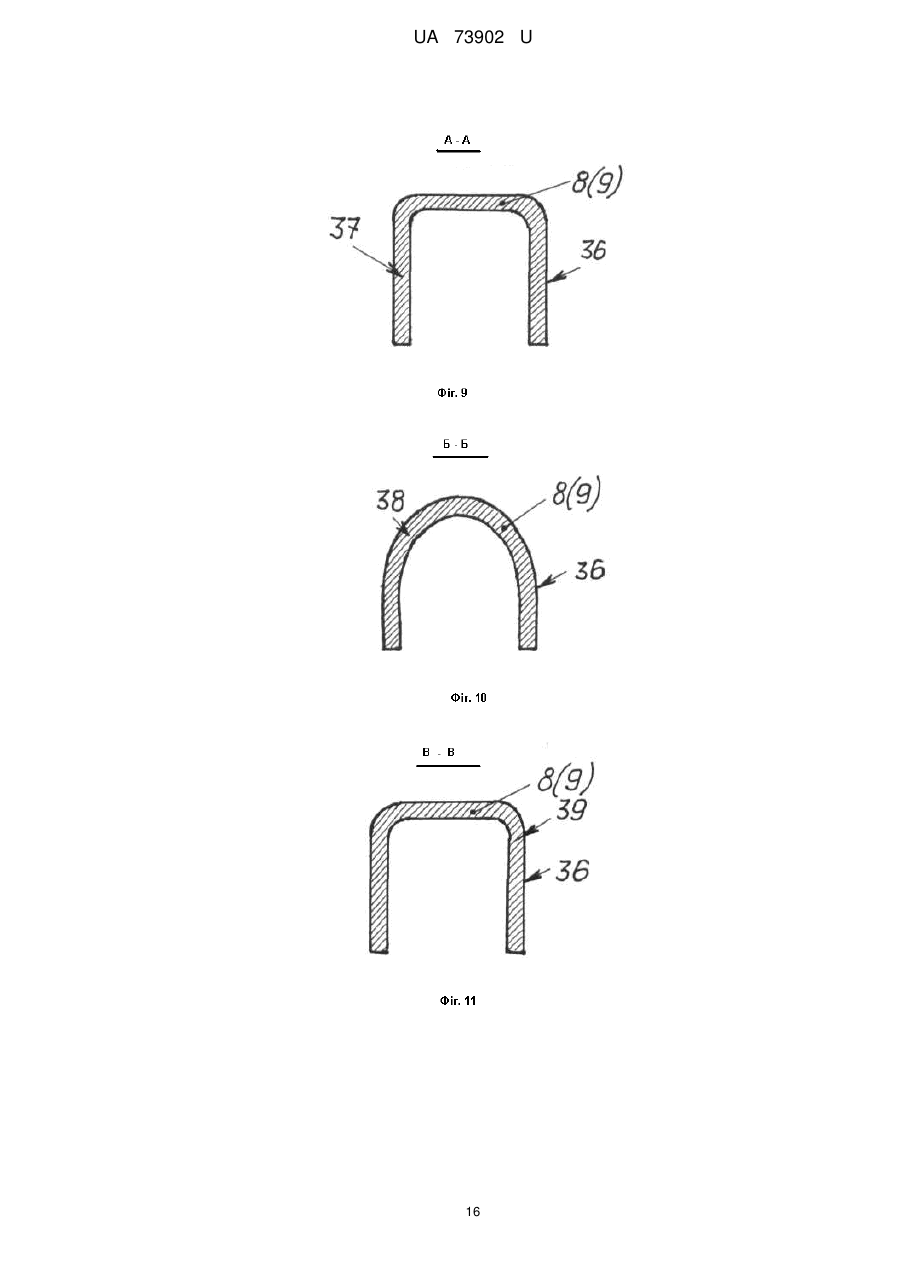

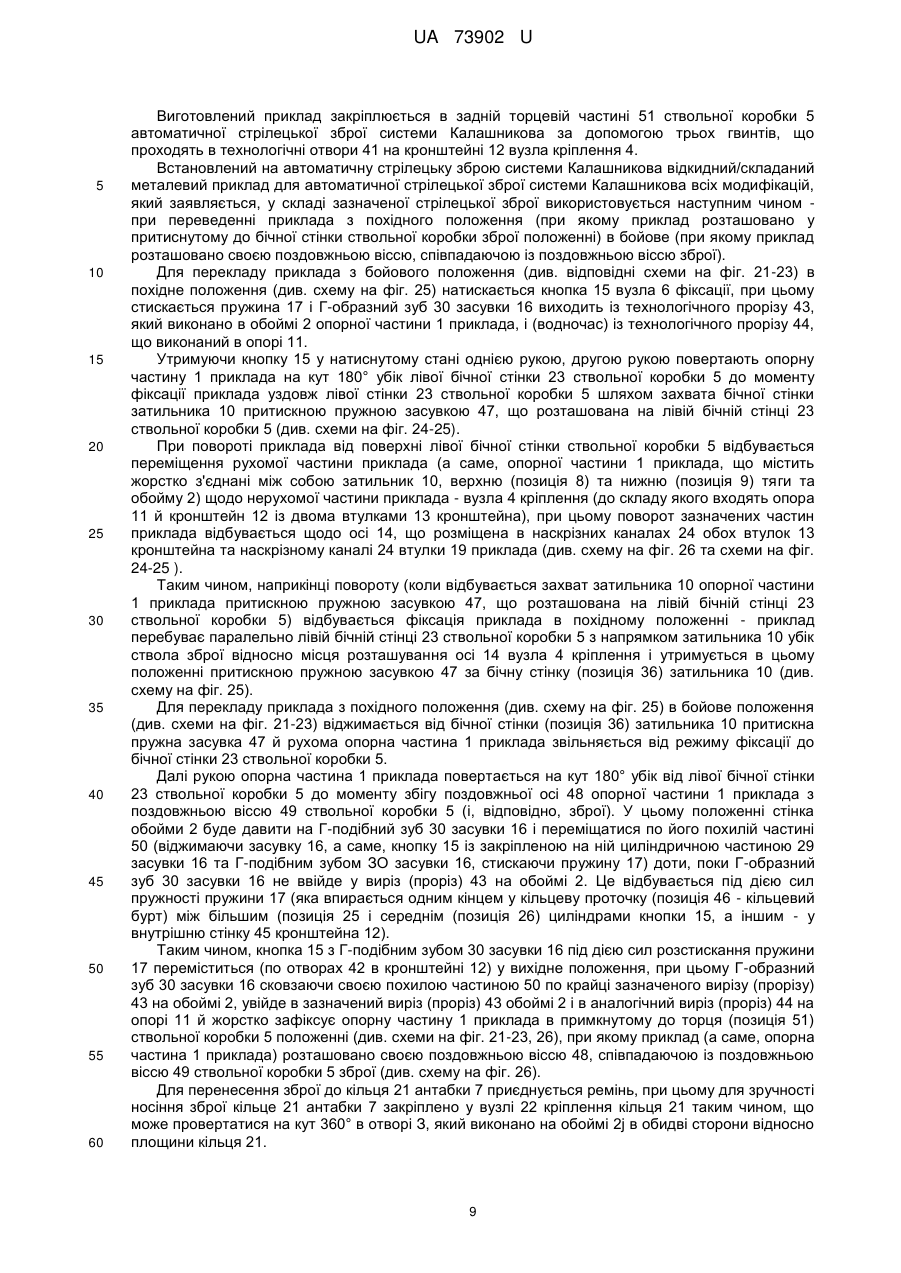

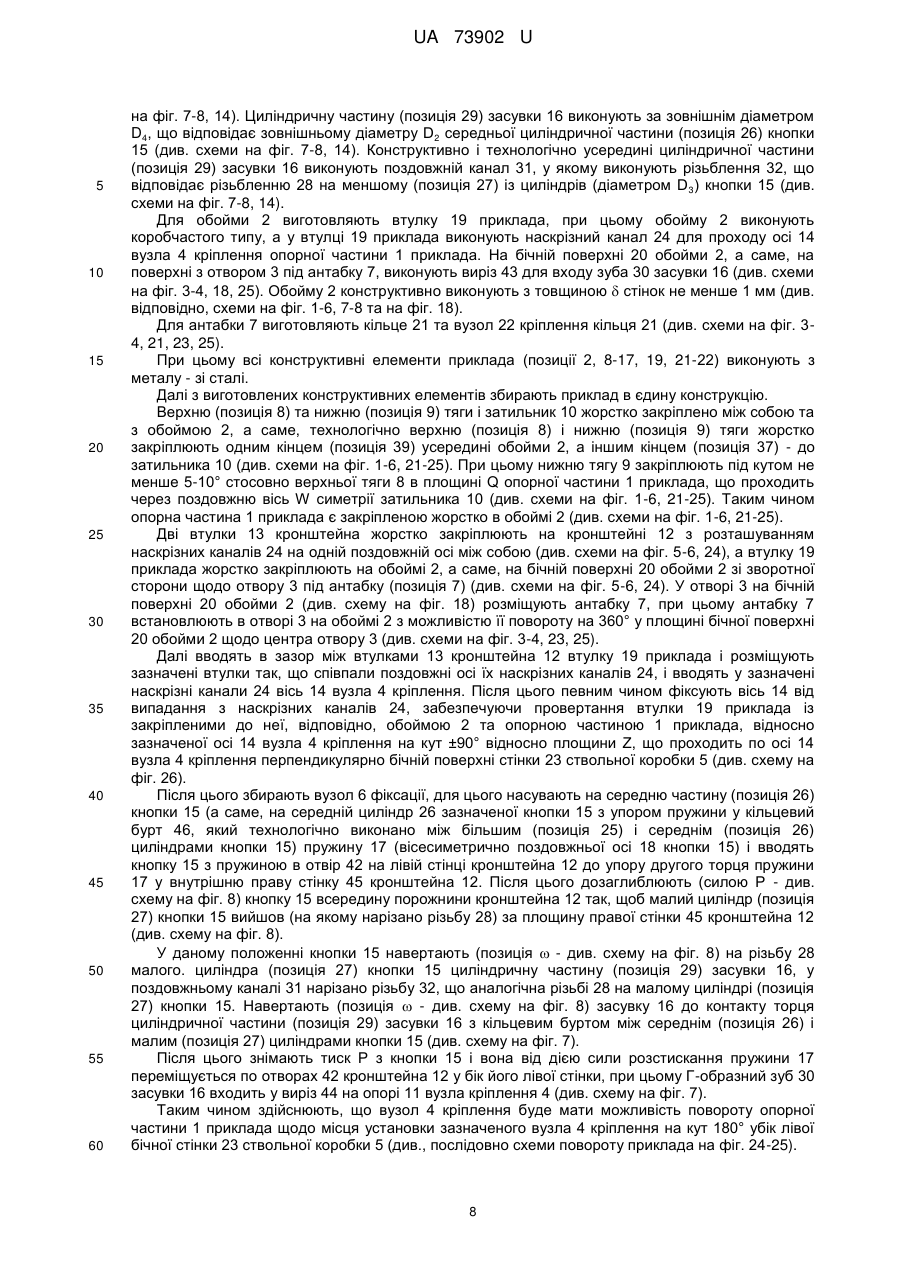

Реферат: Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця. Опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою. Вузол кріплення опорної частини приклада містить опору, кронштейн і дві втулки кронштейна, жорстко закріплені між собою, і вісь. Вузол фіксації опорної частини приклада містить кнопку і засувку, з'єднані між собою, і пружину, розміщену вісесиметрично поздовжньої осі кнопки. Обойма містить втулку приклада, жорстко закріплену на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку. UA 73902 U (54) ВІДКИДНИЙ/СКЛАДАНИЙ МЕТАЛЕВИЙ ПРИКЛАД ДЛЯ АВТОМАТИЧНОЇ СТРІЛЕЦЬКОЇ ЗБРОЇ СИСТЕМИ КАЛАШНИКОВА ВСІХ МОДИФІКАЦІЙ UA 73902 U UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема, до довгоствольної автоматичної стрілецької зброї, а саме, до відкидних/складаних металевих прикладів для автоматичної стрілецької зброї системи Калашникова всіх модифікацій. Приклад як окрема складана одиниця стрілецької зброї входить до складу таких вітчизняних зразків зброї, як снайперська гвинтівка СВД, автомати Калашникова АК/АКМ/АК-74, ручні кулемети Калашникова РПК/РПК-74 і єдині кулемети Калашникова ПК/ПКМ (за винятком танкових). Приклади, що застосовуються на зазначених зразках стрілецької зброї, підрозділяють на наступні типи: нерухомий, відкидний/складаний, від'ємний. Більшість сучасних зразків вітчизняної стрілецької зброї системи Калашникова (автомати АК, АКМ, кулемети РІЖ) мають роздільні ложі, що складаються з нерухомих дерев'яних прикладів і окремої цівки. Достоїнствами подібних прикладів є зручність застосування зброї в рукопашному бою та підвищена стабільності бою при стрільбі, забезпечувана нерухомим дерев'яним прикладом. Але прагнення одержати менші габарити для зручності перенесення й стрільби з люків танка, борта бронетранспортера або іншого вкриття призвело до зміни конструкції автоматичної стрілецької зброї (пістолетів-кулеметів) з відкидними/складаними металевими прикладами (наприклад, німецький пістолет-кулемет МР-38/40, радянський пістолет-кулемет ППС). Подібна конструкція складаних прикладів прямим образом вплинула на подальшу еволюцію цієї немаловажної деталі стрілецької зброї, що відбилося на розвитку конструктивних рішень прикладів, застосованих в деяких зразках автоматичної стрілецької зброї системи Калашникова з великої їх кількості (а саме, АК, АКС, АКМ, АКМС, ΑΚΜΗ, АКМСН, АКМСУ, АК74, АКС74У, АКС74УН, АК74М, АКС74, АКС74У, АК101, АК102, АК104, АК105, Ак107, АК108, Ак9, АЕК-971 тощо, включаючи польський автомат Beril-wz96). Так, створені наприкінці 1940-х - початку 1950-х років автомати АКС, АКМС і ручні кулемети РПКС одержали складані приклади, що забезпечують зручність поводження зі зброєю в танках, бойових машинах, вертольотах. Складані приклади можуть бути виконані у вигляді відкидного дерев'яного, металевого або пластмасового приклада, відрізняючись від нерухомого приклада наявністю шарніра й підпружиненої засувки (наприклад, кулемет РПК, автомати АК-74/АК-74М), або у вигляді складаного металевого приклада (наприклад, автомати АКС/АКМС), який складався вниз-уперед під дерев'яну цівку (ствольну коробку). Складаний приклад у десантному варіанті автомата АКС/АКМС багато в чому копіював конструкцію, аналогічного приклада й засувки його фіксатора, використану в німецьких пістолетах-кулеметах МР.38/МР.40, що добре зарекомендували себе в роки війни /1/. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї, що містить дві тяги, затильник, вузол кріплення та вузол фіксації приклада у бойовому та похідному положенні, при цьому на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора жорстко закріплено накладки в яких виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту тяг вперед-униз на 180° відносно шарніру вузла фіксації /2/. До недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї належить те, що при відомому конструктивному виконанні прикладу значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині на більше 50-55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї належить й те, що при відомому конструктивному виконанні вузла кріплення та вузла фіксації, та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї, що містить дві тяги з вушками, плечовий упор, дві упорні пластинки, дві пластинчасті пружини плечового упора та засувку, при цьому до складу засувки входять стержень з головкою, гвинтова пружина та планка, що закріплена до нижнього кінця стержня, на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі, плечовий упор 1 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 виконано овальної форми в плані, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора жорстко закріплено накладки в яких виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, гвинтова пружина спирається в головку стержня, кінці планки розміщено у вирізах вушок тяг, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту вперед-вверх на 180° відносно шарніру вузла фіксації /3/. До недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї належить те, що при відомому конструктивному виконанні прикладу значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині на більше 50...55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї належить й те, що при відомому конструктивному виконанні вузла кріплення та вузла фіксації, та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС, що містить дві тяги з вушками, плечовий упор, дві упорні пластинки, дві пластинчасті пружини плечового упора та засувку вузла фіксації, при цьому на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі із прокольним ребром жорсткості, плечовий упор виконано овальної форми в плані, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, тяги закріплено до верхньої частини плечового упора, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту вперед-униз на 180° відносно шарніру вузла фіксації /4/. До недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС належить те, що при відомому конструктивному виконанні прикладу значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині між собою на більше 50-55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого прикладу для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС належить й те, що конструктивне виконання вузла кріплення та вузла фіксації, та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, яке обрано за найближчий аналог (прототип), є відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорна частина приклада закріплена жорстко в обоймі, антабка закріплена в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконаний з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу 151. 2 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який обрано за найближчий аналог (прототип), належить те, що при відомому конструктивному виконанні прикладу значна ширина плечового упора не забезпечує зручності експлуатації, а конструктивне виконання вузла кріплення та вузла фіксації, та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із закріпленим на них плечовим упором в бойовому положенні приклада - при розташуванні уздовж поздовжньої осі стрілецької зброї. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення жорсткості закріплення прикладу до ствольної коробки стрілецької зброї в бойовому положенні, простоту фіксації та виключення можливості деформації тяг прикладу при падінні зброї з висоти прикладом вниз на тверду поверхню. Суть корисної моделі у відкидному/складаному металевому прикладі для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорна частина приклада закріплена жорстко в обоймі, антабка закріплена в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконаний з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу, полягає в тому, що опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору, кронштейн і дві втулки кронштейна, жорстко закріплені між собою, і вісь, вузол фіксації опорної частини приклада містить кнопку і засувку, з'єднані між собою, і пружину, розміщену вісесиметрично поздовжньої осі кнопки, обойма містить втулку приклада, жорстко закріплену на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку, втулки кронштейна і втулка приклада містять наскрізний канал для проходу осі вузла кріплення опорної частини приклада, кнопка виконана у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів з діаметрами, які зменшуються убік місця з'єднання кнопки і засувки, на меншому із циліндрів кнопки виконано різьблення, засувка виконана у вигляді з'єднаних між собою циліндра і Г-образного зуба, циліндрична частина засувки виконана за зовнішнім діаметром, що відповідає зовнішньому діаметру середньої циліндричної частини кнопки, усередині циліндричної частини засувки виконано поздовжній канал з різьбленням, що відповідає різьбленню на меншому із циліндрів кнопки, затильник виконано П-подібної форми в поперечному перерізі, верхня поверхня затильника виконана ввігнутою, на зазначеній ввігнутій поверхні затильника виконано ребра жорсткості і технологічні отвори діаметром не менше 1 мм, бічні поверхні затильника розташовано в паралельних площинах, кожна з тяг виконана у вигляді трьох з'єднаних між собою частин, крайні із частин тяги виконано П-подібної форми в поперечному перерізі, а середня -  -подібної форми в поперечному перерізі, перехід крайніх частин тяги в середню виконано плавним, одна із крайніх частин тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми, а інша крайня частина тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника в районі його торцевих частин, на кронштейні вузла кріплення виконано отвори для кріплення приклада до ствольної коробки та для проходу циліндричних частин кнопки і засувки, на бічній поверхні обойми, а саме, на поверхні з отвором під антабку, виконано виріз для входу зуба засувки, опора виконана П-подібної форми в поперечному перерізі, на опорі виконано аналогічний виріз для входу зуба засувки. Суть корисної моделі полягає і в тому, що верхня і нижня тяги жорстко закріплені одним кінцем усередині обойми, а іншим - до затильника, нижня тяга закріплена під кутом не менше 5-10° стосовно верхньої тяги в площині опорної частини приклада, що проходить через поздовжню вісь симетрії затильника, один торець пружини впирається у внутрішню стінку кронштейна, а другий - у циліндричний бурт між більшим і середнім циліндрами кнопки, кронштейн виконано коробчастої форми з товщиною стінки не менше 1 мм, обойму і опору виконано з товщиною стінок не менше 1 мм. Суть корисної моделі полягає також і в тому, що в зібраному стані приклада кожний з наскрізних каналів обох втулок кронштейна та наскрізний канал втулки приклада розміщено зі збігом своїх поздовжніх осей, при цьому втулку приклада розміщено між втулками кронштейна. Новим в корисній моделі є те, що в зібраному стані приклада поворот опорної частини приклада щодо його вузла кріплення здійснюється по 3 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 осі, розміщеної в наскрізних каналах обох втулок кронштейна та втулки приклада, на кут ±90° відносно площини, що проходить по осі вузла кріплення перпендикулярно бічній поверхні стінки ствольної коробки. Порівняльний аналіз технічного рішення з прототипом показує, що відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, відрізняється тим, що опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору, кронштейн і дві втулки кронштейна, жорстко закріплені між собою, і вісь, вузол фіксації опорної частини приклада містить кнопку і засувку, з'єднані між собою, і пружину, розміщену вісесиметрично поздовжньої осі кнопки, обойма містить втулку приклада, жорстко закріплену на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку, втулки кронштейна і втулка приклада містять наскрізний канал для проходу осі вузла кріплення опорної частини приклада, кнопка виконана у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів з діаметрами, які зменшуються убікмісця з'єднання кнопки і засувки, на меншому із циліндрів кнопки виконано різьблення, засувка виконана у вигляді з'єднаних між собою циліндра і Г-образного зуба, циліндрична частина засувки виконана за зовнішнім діаметром, що відповідає зовнішньому діаметру середньої циліндричної частини кнопки, усередині циліндричної частини засувки виконано поздовжній канал з різьбленням, що відповідає різьбленню на меншому із циліндрів кнопки, затильник виконано П-подібної форми в поперечному перерізі, верхня поверхня затильника виконана ввігнутою, на зазначеній ввігнутій поверхні затильника виконано ребра жорсткості і технологічні отвори діаметром не менше 1 мм, бічні поверхні затильника розташовано в паралельних площинах, кожна з тяг виконана у вигляді трьох з'єднаних між собою частин, крайні із частин тяги виконано П-подібної форми в поперечному перерізі, а середня - П-подібної форми в поперечному перерізі, перехід крайніх частин тяги в середню виконано плавним, одна із крайніх частин тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми, а інша крайня частина тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника в районі його торцевих частин, на кронштейні вузла кріплення виконано отвори для кріплення приклада до ствольної коробки та для проходу циліндричних частин кнопки і засувки, на бічній поверхні обойми, а саме, на поверхні з отвором під антабку, виконано виріз для входу зуба засувки, опора виконана П-подібної форми в поперечному перерізі, на опорі виконано аналогічний виріз для входу зуба засувки, при цьому верхня і нижня тяги жорстко закріплені одним кінцем усередині обойми, а іншим - до затильника, нижня тяга закріплена під кутом не менше 5-10° стосовно верхньої тяги в площині опорної частини приклада, що проходить через поздовжню вісь симетрії затильника, один торець пружини впирається у внутрішню стінку кронштейна, а другий - у циліндричний бурт між більшим і середнім циліндрами кнопки, кронштейн виконано коробчастої форми з товщиною стінки не менше 1 мм, обойму і опору виконано з товщиною стінок не менше 1 мм, причому в зібраному стані приклада кожний з наскрізних каналів обох втулок кронштейна та наскрізний канал втулки приклада розміщено зі збігом своїх поздовжніх осей, втулку приклада розміщено між втулками кронштейна, в зібраному стані приклада поворот опорної частини приклада щодо його вузла кріплення здійснюється по осі, розміщеної в наскрізних каналах обох втулок кронштейна та втулки приклада, на кут ±90° відносно площини, що проходить по осі вузла кріплення перпендикулярно бічній поверхні стінки ствольної коробки. Таким чином, відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показаний загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи 3 Калашникова всіх модифікацій, який заявляється, на виді /4 спереду справа (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 2 показаний загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який 3 заявляється, на виді /4 спереду зліва (на етапі повороту опорної частини приклада відносно вузла кріплення з бойового положення в похідне чи навпаки), на фіг. 3 показано конструктивнокомпонувальну схему відкидного/складаного металевого приклада для автоматичної 3 стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді /4 ззаду з боку затильника (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 4 показано конструктивнокомпонувальну схему відкидного/складаного металевого приклада для автоматичної 3 стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді /4 ззаду 4 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 знизу з боку затильника (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 5 показано конструктивнокомпонувальну схему відкидного/складаного металевого приклада для автоматичної 3 стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді /4 ззаду зліва знизу з боку затильника з видом на кнопку вузла фіксації та нижню тягу (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 6 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи 3 Калашникова всіх модифікацій, який заявляється, на виді /4 ззаду зліва зверху (з боку затильника) з видом на кнопку вузла фіксації та верхню тягу (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 7 показано конструктивно-компонувальну схему вузла фіксації, на фіг. 8 показано схему приєднання засувки до кнопки (вузла фіксації), на фіг. 9 показано задню частину тяги в перетині А-А, на фіг. 10 показано середню частину тяги в перетині Б-Б, на фіг. 11 показано передню частину тяги в перетині В-В, на фіг. 12 показано конструктивнокомпонувальну схему кнопки (вузла фіксації), на фіг. 13 показано конструктивно-компонувальну 3 схему кнопки (вузла фіксації) на виді /4 з боку більшого циліндра кнопки, на фіг. 14 показано 3 конструктивно-компонувальну схему засувки (вузла фіксації) на виді /4 з боку циліндричної 3 частини засувки, на фіг. 15 показано загальний вигляд затильника на виді /4 з боку ввігнутої верхньої поверхні затильника, на фіг. 16 показано схему конструктивного виконання затильника в перетині Г-Г, на фіг. 17 показано загальний вигляд затильника на виді збоку, на фіг. 18 3 показано конструктивно-компонувальну схему обойми на виді /4 спереду з боку отвору для кріплення антабки, на фіг. 19 показано конструктивно-компонувальну схему кронштейна вузла 3 кріплення на виді /4 спереду, на фіг. 20 показано загальний вигляд кронштейна вузла кріплення 3 на виді /4 спереду, на фіг. 21 показано конструктивно-компонувальну схему розміщення приклада на торцевій частині ствольної коробки автоматичної стрілецької зброї системи Калашникова на виді збоку справа (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 22 показано конструктивно-компонувальну схему розміщення приклада на торцевій частині ствольної 3 коробки автоматичної стрілецької зброї системи Калашникова на виді /4 збоку спереду зліва (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 23 показано конструктивнокомпонувальну схему розміщення приклада на торцевій частині ствольної коробки автоматичної 3 стрілецької зброї системи Калашникова на виді /4 збоку ззаду справа (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в бойовому положенні), на фіг. 24 показано конструктивно-компонувальну схему розміщення приклада на торцевій частині ствольної коробки автоматичної стрілецької зброї системи Калашникова на 3 виді /4 збоку спереду зліва (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає проміжному положенню приклада при переведенні опорної частини приклада відносно вузла кріплення з бойового положення в похідне чи навпаки), на фіг. 25 показано конструктивно-компонувальну схему розміщення приклада на торцевій частині 3 ствольної коробки автоматичної стрілецької зброї системи Калашникова на виді /4 збоку спереду зліва з боку затильника (при розташуванні опорної частини приклада відносно вузла кріплення, що відповідає знаходженню приклада в похідному положенні - у зафіксованому за допомогою притискної пружної засувки, що розташована на лівій бічній стінці ствольної коробки зброї, шляхом захвата притискною пружною засувкою бічної стінки затильника приклада), на фіг. 26 показано схему закріплення тяг в площині Q опорної частини приклада, що проходить через поздовжню вісь W симетрії затильника, та провертання опорної частини приклада, відносно осі вузла кріплення на кут ±90° відносно площини Z, що проходить по осі вузла кріплення перпендикулярно бічній поверхні стінки ствольної коробки. Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій містить (як варіант конструктивного виконання - див. схеми на фіг. 1-25) опорну частину 1, обойму 2 з отвором 3 для кріплення антабки (див. схеми на фіг. 1-6, 18) , вузол 4 кріплення опорної частини приклада до ствольної коробки 5 зброї, вузол 6 фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки (див. схеми на фіг. 1-8) і антабку 7 (див. схеми на фіг. 1, 3-4, 21, 23, 25). Конструктивно опорна частина 1 приклада містить верхню тягу 8, нижню тягу 9 і затильник 10, жорстко закріплені між собою (див. схеми на фіг. 1-6, 21-25). 5 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 Вузол 4 кріплення опорної частини приклада конструктивно містить опору 11, кронштейн 12 і дві втулки 13 кронштейна (жорстко закріплені між собою) і вісь 14 (див. схеми на фіг. 4-8, 19-20, 22). Вузол 6 фіксації опорної частини приклада конструктивно містить кнопку 15 і засувку 16 (з'єднані між собою) і пружину 17, розміщену вісесиметрично поздовжньої осі 18 кнопки 15 (див. схеми на фіг. 7-8, 12-14 та схеми на фіг. 21-24). Обойма 2 (див. схему на фіг. 18) містить втулку 19 приклада, жорстко закріплену на бічній поверхні 20 обойми 2 зі зворотної сторони щодо отвору 3 під антабку (позиція 7) (див. схеми на фіг. 1-6, 21-25). Антабка 7 містить кільце 21 для проходу ременя (призначеного для переноски зброї) та вузол 22 кріплення кільця 21 (див. схеми на фіг. 1, 3-4, 21,23,25). Конструктивно і технологічно (див. схеми на фіг. 1-25): - опорна частина 1 приклада закріплена жорстко в обоймі 2 (див., відповідно, схеми на фіг. 1-6, 21-25) - антабка 7 закріплена в отворі 3 на обоймі 2 з можливістю її повороту на 360° у площині бічної поверхні 20 обойми 2 щодо центра отвору 3 (див., відповідно, схеми на фіг. 1, 3-4, 21, 23, 25), - вузол 4 кріплення виконаний з можливістю повороту опорної частини 1 приклада щодо місця установки зазначеного вузла 4 кріплення на кут 180° убік лівої бічної стінки 23 ствольної коробки 5 (див. схеми на фіг. 2, 24-26), - обойму 2 виконано коробчастого типу (див. схему на фіг. 18). Конструктивно втулки 13 кронштейна 12 і втулка 19 приклада містять наскрізний канал 24 для проходу осі 14 вузла 4 кріплення опорної частини 1 приклада (див. схеми на фіг. 5-8, 22, 24). Кнопка 15 виконана у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів (відповідно, позиції 25, 26 і 27) з діаметрами (відповідно, D 1, D2 і D3), які зменшуються убік місця з'єднання кнопки 15 і засувки 16 (D1>D2, D2>D3) - див. схеми на фіг. 7-8, 12-13). Конструктивно і технологічно на меншому із циліндрів 27 (діаметром D3) кнопки 15 виконано різьблення 28 (див. схеми на фіг. 7-8, 11-12). Засувка 16 конструктивно виконана у вигляді з'єднаних між собою циліндра (позиція 29) і Гобразного зуба 30 (див. схеми на фіг. 7-8, 14). Циліндрична частина (позиція 29) засувки 16 виконана за зовнішнім діаметром D4, що відповідає зовнішньому діаметру D2 середньої циліндричної частини (позиція 26) кнопки 15 (див. схеми на фіг. 7-8, 14). Конструктивно і технологічно усередині циліндричної частини (позиція 29) засувки 16 виконано поздовжній канал 31 (діаметром D5) з різьбленням 32, що відповідає різьбленню 28 на меншому (позиція 27) із циліндрів (діаметром D3) кнопки 15 (див. схеми на фіг. 7-8, 14). Затильник 10 конструктивно виконано П-подібної форми в поперечному перерізі (див. схему на фіг. 16). Конструктивно верхня поверхня 33 затильника 10 виконана ввігнутою (див. схеми на фіг. 15, 17, 21), при цьому на зазначеній ввігнутій поверхні 33 затильника 10 виконано ребра 34 жорсткості і технологічні отвори 35 діаметром не менше 1 мм (див. схеми на фіг. 2-6, 15-17, 2125). Бічні поверхні 36 затильника 10 конструктивно розташовано в паралельних площинах (див. схеми на фіг. 2, 16). Конструктивно і технологічно кожна з тяг (позиції 8 і 9) виконана у вигляді трьох з'єднаних між собою частин (відповідно, 37, 38 і 39), при цьому крайні із частин (позиції 37 і 39) тяги (позиції, або 8, або 9) виконано П-подібної форми в поперечному перерізі (див. схеми на фіг. 9 і  -подібної форми в 11), а середня частина (позиція 38) тяги (позиції, або 8, або 9) поперечному перерізі (див. схему на фіг. 10). Конструктивно і технологічно перехід крайніх частин (позиції 37 і 39) тяги (позиції, або 8, або 9) в середню (позиція 38) виконано плавним. Конструктивно і технологічно одна із крайніх частин (а саме, позиція 39) тяги (позиції, або 8, або 9) виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми 2, а інша крайня частина (а саме, позиція 37) тяги (позиції, або 8, або 9) виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника 10 в районі його торцевих частин 40 (див. схеми на фіг. 1-6, 21-25). На кронштейні 12 вузла 4 кріплення виконано отвори 41 для кріплення приклада до ствольної коробки 5 та отвори 42 для проходу циліндричних частин кнопки 15 і засувки 16 (див. схеми на фіг. 19-20). На бічній поверхні 20 обойми 2, а саме, на поверхні з отвором 3 під антабку 7, виконано виріз 43 для входу зуба 30 засувки 16 (див. схеми на фіг. 2-3,7-8, 18,25). Конструктивно і технологічно опора 11 виконана П-подібної форми в поперечному перерізі, при цьому на опорі 11 виконано аналогічний виріз 44 для входу зуба 30 засувки 16 (див. схеми на фіг. 3-4, 7-8). 6 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 Технологічно верхня (позиція 8) і нижня (позиція 9) тяги жорстко закріплені одним кінцем (позиція 39) усередині обойми 2, а іншим кінцем (позиція 37) - до затильника 10 (див. схеми на фіг. 1-6, 21-25). Нижня тяга 9 закріплена під кутом не менше 5-10° стосовно верхньої тяги 8 в площині Q опорної частини 1 приклада, що проходить через поздовжню вісь W симетрії затильника 10 (див. схеми на фіг. 1-6, 21-25 і схему на фіг. 26). Технологічно один торець пружини 17 впирається у внутрішню стінку 45 кронштейна 12, а другий - у циліндричний бурт 46 між більшим (позиція 25) і середнім (позиція 26) циліндрами кнопки 15 (див. схеми на фіг. 7-8). Конструктивно і технологічно кронштейн 12 виконано коробчастої форми з товщиною  стінки (позиція 45) не менше 1 мм, а обойму 2 і опору 11 виконано з товщиною  стінок не менше 1 мм (див. відповідно, схеми на фіг. 19-20 та на фіг. 18, 7-8). При цьому всі конструктивні елементи приклада (позиції 2, 8-17, 19, 21-22) виконано з металу - зі сталі. Конструктивно і технологічно в зібраному стані приклада кожний з наскрізних каналів 24 обох втулок 13 кронштейна 12 та наскрізний канал 24 втулки 19 приклада розміщено зі збігом своїх поздовжніх осей, при цьому втулку 19 приклада розміщено між втулками 13 кронштейна 12 (див. схеми на фіг. 5-6, 22, 24). Також в зібраному стані приклада поворот опорної частини 1 приклада щодо його вузла 4 кріплення здійснюється по осі 14, розміщеної в наскрізних каналах 24 обох втулок 13 кронштейна 12 та втулки 19 приклада, на кут ±90° відносно площини Z, що проходить по осі 14 вузла 4 кріплення перпендикулярно бічній поверхні стінки 23 ствольної коробки 5 (див. схему на фіг. 26). Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, експлуатується у складі стрілецької зброї системи Калашникова всіх модифікацій таким чином. Попередньо виготовляють безпосередньо приклад (що є відкидним/складаним) - див. схеми на фіг. 1-25. Для виготовлення приклада виготовляють його конструктивні елементи (відповідно, позиції 2, 8-17, 19 та 21-22). Верхню тягу 8 та нижню тягу 9 конструктивно і технологічно виготовляють у вигляді трьох з'єднаних між собою частин (відповідно, 37, 38 і 39), при цьому крайні із частин (позиції 37 і 39) тяги (позиції, або 8, або 9) виконують П-подібної форми в поперечному перерізі (див. схеми на фіг. 9, 11), а середню частину (позиція 38) тяги (позиції, або 8, або 9) -  -подібної форми в поперечному перерізі (див. схему на фіг. 10). Конструктивно і технологічно перехід крайніх частин (позиції 37 і 39) тяги (позиції, або 8, або 9) в середню (позиція 38) виконують плавним. Конструктивно і технологічно одну із крайніх частин (а саме, позиція 39) тяги (позиції, або 8, або 9) виконують із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми 2, а іншу крайню частину (а саме, позиція 37) тяги (позиції, або 8, або 9) виконують із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника 10 в районі його торцевих частин 40 (див. схеми на фіг. 1-6,21-25). Зазначений затильник 10 конструктивно виконують П-подібної форми в поперечному перерізі (див. схему на фіг. 16). Конструктивно верхню поверхню 33 затильника 10 виконують ввігнутою (див. схеми на фіг. 1, 4-6, 15, 17, 21, 25), при цьому на зазначеній ввігнутій поверхні 33 затильника 10 виконують ребра 34 жорсткості і технологічні отвори 35 діаметром не менше 1 мм (див. схеми на фіг. 3-6, 15, 23-25). Бічні поверхні 36 затильника 10 конструктивно розташовують в паралельних площинах (див. схему на фіг. 16 - розріз затильника 10 в перетині Г-Г). Для вузла 4 кріплення опорної частини приклада виготовляють опору 11, кронштейн 12, дві втулки 13 кронштейна та вісь 14 (див. схеми на фіг. 3-6, 19-20), при цьому у втулках 13 кронштейна 12 виконують наскрізний канал 24 для проходу осі 14 вузла 4 кріплення опорної частини 1 приклада. Також на кронштейні 12 вузла 4 кріплення виконують отвори 41 для кріплення приклада до ствольної коробки 5 та отвори 42 для проходу циліндричних частин кнопки 15 і засувки 16 (див. схеми на фіг. 19-20). Конструктивно і технологічно кронштейн 12 виконують коробчастої форми з товщиною δ стінки (позиція 45). не менше 1 мм (див. схеми на фіг. 19-20), а опору 11 виконують з товщиною δ стінок не менше 1 мм (див. відповідно, схеми на фіг. 7-8). Зазначену опору 11 виконують П-подібної форми в поперечному перерізі, при цьому на опорі 11 виконують виріз 44 для входу зуба ЗО засувки 16 (див. схеми на фіг. 3-4). Для вузла 6 фіксації опорної частини приклада виготовляють кнопку 15, засувку 16 і пружину 17 (див. схеми на фіг. 7-8, 12-14). Кнопку 15 виконують у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів (відповідно, позиції 25, 26 і 27) з діаметрами (відповідно, D1, D2 і D3), які зменшуються убік місця з'єднання кнопки 15 і засувки 16 (D 1>D2, D2>D3) - див. схеми на фіг. 7-8, 12-13). Конструктивно і технологічно на меншому із циліндрів 27 (діаметром D3) кнопки 15 виконують різьблення 28 (див. схеми на фіг. 7-8, 12-13). Засувку 16 конструктивно виконують у вигляді з'єднаних між собою циліндра (позиція 29) і Г-образного зуба 30 (див. схеми 7 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 7-8, 14). Циліндричну частину (позиція 29) засувки 16 виконують за зовнішнім діаметром D4, що відповідає зовнішньому діаметру D2 середньої циліндричної частини (позиція 26) кнопки 15 (див. схеми на фіг. 7-8, 14). Конструктивно і технологічно усередині циліндричної частини (позиція 29) засувки 16 виконують поздовжній канал 31, у якому виконують різьблення 32, що відповідає різьбленню 28 на меншому (позиція 27) із циліндрів (діаметром D 3) кнопки 15 (див. схеми на фіг. 7-8, 14). Для обойми 2 виготовляють втулку 19 приклада, при цьому обойму 2 виконують коробчастого типу, а у втулці 19 приклада виконують наскрізний канал 24 для проходу осі 14 вузла 4 кріплення опорної частини 1 приклада. На бічній поверхні 20 обойми 2, а саме, на поверхні з отвором 3 під антабку 7, виконують виріз 43 для входу зуба 30 засувки 16 (див. схеми на фіг. 3-4, 18, 25). Обойму 2 конструктивно виконують з товщиною  стінок не менше 1 мм (див. відповідно, схеми на фіг. 1-6, 7-8 та на фіг. 18). Для антабки 7 виготовляють кільце 21 та вузол 22 кріплення кільця 21 (див. схеми на фіг. 34, 21, 23, 25). При цьому всі конструктивні елементи приклада (позиції 2, 8-17, 19, 21-22) виконують з металу - зі сталі. Далі з виготовлених конструктивних елементів збирають приклад в єдину конструкцію. Верхню (позиція 8) та нижню (позиція 9) тяги і затильник 10 жорстко закріплено між собою та з обоймою 2, а саме, технологічно верхню (позиція 8) і нижню (позиція 9) тяги жорстко закріплюють одним кінцем (позиція 39) усередині обойми 2, а іншим кінцем (позиція 37) - до затильника 10 (див. схеми на фіг. 1-6, 21-25). При цьому нижню тягу 9 закріплюють під кутом не менше 5-10° стосовно верхньої тяги 8 в площині Q опорної частини 1 приклада, що проходить через поздовжню вісь W симетрії затильника 10 (див. схеми на фіг. 1-6, 21-25). Таким чином опорна частина 1 приклада є закріпленою жорстко в обоймі 2 (див. схеми на фіг. 1-6, 21-25). Дві втулки 13 кронштейна жорстко закріплюють на кронштейні 12 з розташуванням наскрізних каналів 24 на одній поздовжній осі між собою (див. схеми на фіг. 5-6, 24), а втулку 19 приклада жорстко закріплюють на обоймі 2, а саме, на бічній поверхні 20 обойми 2 зі зворотної сторони щодо отвору 3 під антабку (позиція 7) (див. схеми на фіг. 5-6, 24). У отворі 3 на бічній поверхні 20 обойми 2 (див. схему на фіг. 18) розміщують антабку 7, при цьому антабку 7 встановлюють в отворі 3 на обоймі 2 з можливістю її повороту на 360° у площині бічної поверхні 20 обойми 2 щодо центра отвору 3 (див. схеми на фіг. 3-4, 23, 25). Далі вводять в зазор між втулками 13 кронштейна 12 втулку 19 приклада і розміщують зазначені втулки так, що співпали поздовжні осі їх наскрізних каналів 24, і вводять у зазначені наскрізні канали 24 вісь 14 вузла 4 кріплення. Після цього певним чином фіксують вісь 14 від випадання з наскрізних каналів 24, забезпечуючи провертання втулки 19 приклада із закріпленими до неї, відповідно, обоймою 2 та опорною частиною 1 приклада, відносно зазначеної осі 14 вузла 4 кріплення на кут ±90° відносно площини Z, що проходить по осі 14 вузла 4 кріплення перпендикулярно бічній поверхні стінки 23 ствольної коробки 5 (див. схему на фіг. 26). Після цього збирають вузол 6 фіксації, для цього насувають на середню частину (позиція 26) кнопки 15 (а саме, на середній циліндр 26 зазначеної кнопки 15 з упором пружини у кільцевий бурт 46, який технологічно виконано між більшим (позиція 25) і середнім (позиція 26) циліндрами кнопки 15) пружину 17 (вісесиметрично поздовжньої осі 18 кнопки 15) і вводять кнопку 15 з пружиною в отвір 42 на лівій стінці кронштейна 12 до упору другого торця пружини 17 у внутрішню праву стінку 45 кронштейна 12. Після цього дозаглиблюють (силою Ρ - див. схему на фіг. 8) кнопку 15 всередину порожнини кронштейна 12 так, щоб малий циліндр (позиція 27) кнопки 15 вийшов (на якому нарізано різьбу 28) за площину правої стінки 45 кронштейна 12 (див. схему на фіг. 8). У даному положенні кнопки 15 навертають (позиція  - див. схему на фіг. 8) на різьбу 28 малого. циліндра (позиція 27) кнопки 15 циліндричну частину (позиція 29) засувки 16, у поздовжньому каналі 31 нарізано різьбу 32, що аналогічна різьбі 28 на малому циліндрі (позиція 27) кнопки 15. Навертають (позиція  - див. схему на фіг. 8) засувку 16 до контакту торця циліндричної частини (позиція 29) засувки 16 з кільцевим буртом між середнім (позиція 26) і малим (позиція 27) циліндрами кнопки 15 (див. схему на фіг. 7). Після цього знімають тиск Ρ з кнопки 15 і вона від дією сили розстискання пружини 17 переміщується по отворах 42 кронштейна 12 у бік його лівої стінки, при цьому Г-образний зуб 30 засувки 16 входить у виріз 44 на опорі 11 вузла кріплення 4 (див. схему на фіг. 7). Таким чином здійснюють, що вузол 4 кріплення буде мати можливість повороту опорної частини 1 приклада щодо місця установки зазначеного вузла 4 кріплення на кут 180° убік лівої бічної стінки 23 ствольної коробки 5 (див., послідовно схеми повороту приклада на фіг. 24-25). 8 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 Виготовлений приклад закріплюється в задній торцевій частині 51 ствольної коробки 5 автоматичної стрілецької зброї системи Калашникова за допомогою трьох гвинтів, що проходять в технологічні отвори 41 на кронштейні 12 вузла кріплення 4. Встановлений на автоматичну стрілецьку зброю системи Калашникова відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, у складі зазначеної стрілецької зброї використовується наступним чином при переведенні приклада з похідного положення (при якому приклад розташовано у притиснутому до бічної стінки ствольної коробки зброї положенні) в бойове (при якому приклад розташовано своєю поздовжньою віссю, співпадаючою із поздовжньою віссю зброї). Для перекладу приклада з бойового положення (див. відповідні схеми на фіг. 21-23) в похідне положення (див. схему на фіг. 25) натискається кнопка 15 вузла 6 фіксації, при цьому стискається пружина 17 і Г-образний зуб 30 засувки 16 виходить із технологічного прорізу 43, який виконано в обоймі 2 опорної частини 1 приклада, і (водночас) із технологічного прорізу 44, що виконаний в опорі 11. Утримуючи кнопку 15 у натиснутому стані однією рукою, другою рукою повертають опорну частину 1 приклада на кут 180° убік лівої бічної стінки 23 ствольної коробки 5 до моменту фіксації приклада уздовж лівої стінки 23 ствольної коробки 5 шляхом захвата бічної стінки затильника 10 притискною пружною засувкою 47, що розташована на лівій бічній стінці 23 ствольної коробки 5 (див. схеми на фіг. 24-25). При повороті приклада від поверхні лівої бічної стінки ствольної коробки 5 відбувається переміщення рухомої частини приклада (а саме, опорної частини 1 приклада, що містить жорстко з'єднані між собою затильник 10, верхню (позиція 8) та нижню (позиція 9) тяги та обойму 2) щодо нерухомої частини приклада - вузла 4 кріплення (до складу якого входять опора 11 й кронштейн 12 із двома втулками 13 кронштейна), при цьому поворот зазначених частин приклада відбувається щодо осі 14, що розміщена в наскрізних каналах 24 обох втулок 13 кронштейна та наскрізному каналі 24 втулки 19 приклада (див. схему на фіг. 26 та схеми на фіг. 24-25 ). Таким чином, наприкінці повороту (коли відбувається захват затильника 10 опорної частини 1 приклада притискною пружною засувкою 47, що розташована на лівій бічній стінці 23 ствольної коробки 5) відбувається фіксація приклада в похідному положенні - приклад перебуває паралельно лівій бічній стінці 23 ствольної коробки 5 з напрямком затильника 10 убік ствола зброї відносно місця розташування осі 14 вузла 4 кріплення і утримується в цьому положенні притискною пружною засувкою 47 за бічну стінку (позиція 36) затильника 10 (див. схему на фіг. 25). Для перекладу приклада з похідного положення (див. схему на фіг. 25) в бойове положення (див. схеми на фіг. 21-23) віджимається від бічної стінки (позиція 36) затильника 10 притискна пружна засувка 47 й рухома опорна частина 1 приклада звільняється від режиму фіксації до бічної стінки 23 ствольної коробки 5. Далі рукою опорна частина 1 приклада повертається на кут 180° убік від лівої бічної стінки 23 ствольної коробки 5 до моменту збігу поздовжньої осі 48 опорної частини 1 приклада з поздовжньою віссю 49 ствольної коробки 5 (і, відповідно, зброї). У цьому положенні стінка обойми 2 буде давити на Г-подібний зуб 30 засувки 16 і переміщатися по його похилій частині 50 (віджимаючи засувку 16, а саме, кнопку 15 із закріпленою на ній циліндричною частиною 29 засувки 16 та Г-подібним зубом ЗО засувки 16, стискаючи пружину 17) доти, поки Г-образний зуб 30 засувки 16 не ввійде у виріз (проріз) 43 на обоймі 2. Це відбувається під дією сил пружності пружини 17 (яка впирається одним кінцем у кільцеву проточку (позиція 46 - кільцевий бурт) між більшим (позиція 25 і середнім (позиція 26) циліндрами кнопки 15, а іншим - у внутрішню стінку 45 кронштейна 12). Таким чином, кнопка 15 з Г-подібним зубом 30 засувки 16 під дією сил розстискання пружини 17 переміститься (по отворах 42 в кронштейні 12) у вихідне положення, при цьому Г-образний зуб 30 засувки 16 сковзаючи своєю похилою частиною 50 по крайці зазначеного вирізу (прорізу) 43 на обоймі 2, увійде в зазначений виріз (проріз) 43 обоймі 2 і в аналогічний виріз (проріз) 44 на опорі 11 й жорстко зафіксує опорну частину 1 приклада в примкнутому до торця (позиція 51) ствольної коробки 5 положенні (див. схеми на фіг. 21-23, 26), при якому приклад (а саме, опорна частина 1 приклада) розташовано своєю поздовжньою віссю 48, співпадаючою із поздовжньою віссю 49 ствольної коробки 5 зброї (див. схему на фіг. 26). Для перенесення зброї до кільця 21 антабки 7 приєднується ремінь, при цьому для зручності носіння зброї кільце 21 антабки 7 закріплено у вузлі 22 кріплення кільця 21 таким чином, що може провертатися на кут 360° в отворі З, який виконано на обоймі 2j в обидві сторони відносно площини кільця 21. 9 UA 73902 U 5 10 15 20 25 30 35 40 45 50 55 60 Підвищення ефективності застосування відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, у порівнянні з прототипом, досягається шляхом встановлення тяг збільшеної жорсткості, що мають змінній за довжиною тяги поперечний перетин, що забезпечує усунення деформації тяг при падінні зброї прикладом вниз з висоти на тверду поверхню. Підвищення ефективності застосування відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, у порівнянні з прототипом, досягається й тим, що виконання конструктивних елементів вузла кріплення та вузла фіксації відповідної форми забезпечує підвищення жорсткості закріплення прикладу до ствольної коробки стрілецької зброї в бойовому положенні, та простоту його фіксації в бойовому та похідному положеннях. Джерела інформації 1. А.Б. Жук «Винтовки и автоматы». М., Военное издательство, 1988г. 2. А.Б. Жук «Винтовки и автоматы». М., Военное издательство, 1988г., Раздел 66. Германия (до 1945 года), Пистолет-пулемет МП-38, МП-38/40, МП-40 - аналог. 3. Материальная часть стрелкового оружия. Книга 2. Под редакцией академика генераллейтенанта А.А. Благонравова. ОБОРОНГИЗ НКАП, Главная редакция литературы по вооружению и боеприпасам. Москва, 1946, с. 721-729 «7,62-мм пистолет-пулемет обр. 1943г. (ППС-43) –аналог. 4. Руководство по 7,62-мм автомату Калашникова АК74 (АКС74), АКМ (АКМС). Министерство обороны СССР. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР, Москва, 1976, с. ... – аналог. 5. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РГЖ74, РПКС74, РПК74Н, РПКС74Н). Министерство обороны СССР. Введено в действие приказом главнокомандующего Сухопутними войсками от 24 июня 1975 года № 34. Ордена Трудового Красного Знамени Военное издательство Министерства обороны СССР, Москва, 1976, с. 4, рис. «б», с. 5, рис. «г» - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорна частина приклада закріплена жорстко в обоймі, антабка закріплена в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконаний з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу, який відрізняється тим, що опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору, кронштейн і дві втулки кронштейна, жорстко закріплені між собою, і вісь, вузол фіксації опорної частини приклада містить кнопку і засувку, з'єднані між собою, і пружину, розміщену вісесиметрично поздовжньої осі кнопки, обойма містить втулку приклада, жорстко закріплену на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку, втулки кронштейна і втулка приклада містять наскрізний канал для проходу осі вузла кріплення опорної частини приклада, кнопка виконана у вигляді з'єднаних між собою по поздовжній осі кнопки трьох циліндрів з діаметрами, які зменшуються убік місця з'єднання кнопки і засувки, на меншому із циліндрів кнопки виконано різьблення, засувка виконана у вигляді з'єднаних між собою циліндра і Г-подібного зуба, циліндрична частина засувки виконана за зовнішнім діаметром, що відповідає зовнішньому діаметру середньої циліндричної частини кнопки, усередині циліндричної частини засувки виконано поздовжній канал з різьбленням, що відповідає різьбленню на меншому із циліндрів кнопки, затильник виконано П-подібної форми в поперечному перерізі, верхня поверхня затильника виконана ввігнутою, на зазначеній ввігнутій поверхні затильника виконано ребра жорсткості і технологічні отвори діаметром не менше 1 мм, бічні поверхні затильника розташовано в паралельних площинах, кожна з тяг виконана у вигляді трьох з'єднаних між собою частин, крайні із частин тяги виконано П-подібної форми в поперечному перерізі, а середня - П-подібної форми в поперечному перерізі, перехід крайніх 10 UA 73902 U 5 10 15 20 частин тяги в середню виконано плавним, одна із крайніх частин тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми, а інша крайня частина тяги виконана із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника в районі його торцевих частин, на кронштейні вузла кріплення виконано отвори для кріплення приклада до ствольної коробки та для проходу циліндричних частин кнопки і засувки, на бічній поверхні обойми, а саме, на поверхні з отвором під антабку, виконано виріз для входу зуба засувки, опора виконана П-подібної форми в поперечному перерізі, на опорі виконано аналогічний виріз для входу зуба засувки, при цьому верхня і нижня тяги жорстко закріплені одним кінцем усередині обойми, а іншим - до затильника, нижня тяга закріплена під кутом не менше 5-10° стосовно верхньої тяги в площині опорної частини приклада, що проходить через поздовжню вісь симетрії затильника, один торець пружини впирається у внутрішню стінку кронштейна, а другий - у циліндричний бурт між більшим і середнім циліндрами кнопки, причому кронштейн виконано коробчастої форми з товщиною стінки не менше 1 мм, обойму і опору виконано з товщиною стінок не менше 1 мм. 2. Відкидний/складаний металевий приклад за п. 1, який відрізняється тим, що в зібраному стані приклада кожний з наскрізних каналів обох втулок кронштейна та наскрізний канал втулки приклада розміщено зі збігом своїх поздовжніх осей, при цьому втулку приклада розміщено між втулками кронштейна. 3. Відкидний/складаний металевий приклад за п. 1, який відрізняється тим, що в зібраному стані приклада поворот опорної частини приклада щодо його вузла кріплення здійснюється по осі, розміщеної в наскрізних каналах обох втулок кронштейна та втулки приклада, на кут ±90° відносно площини, що проходить по осі вузла кріплення перпендикулярно бічній поверхні стінки ствольної коробки. 11 UA 73902 U 12 UA 73902 U 13 UA 73902 U 14 UA 73902 U 15 UA 73902 U 16 UA 73902 U 17 UA 73902 U 18 UA 73902 U 19 UA 73902 U 20 UA 73902 U 21 UA 73902 U 22 UA 73902 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23

Дивитися

Додаткова інформація

Назва патенту англійською

Unfolding metal buttstock for automatic small arms of kalashnikov system of all modifications

Автори англійською

Perehudov Oleksandr Mykolaiovych, Vasylenko Oleksandr Vasyliovych

Назва патенту російською

Откидной/складной металлический приклад для автоматического стрелкового оружия системы калашникова всех модификаций

Автори російською

Перегудов Александр Николаевич, Василенко Александр Васильевич

МПК / Мітки

МПК: F41C 23/00

Мітки: всіх, калашникова, приклад, металевій, зброї, системі, модифікацій, стрілецької, автоматичної
