Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи калашникова всіх модифікацій

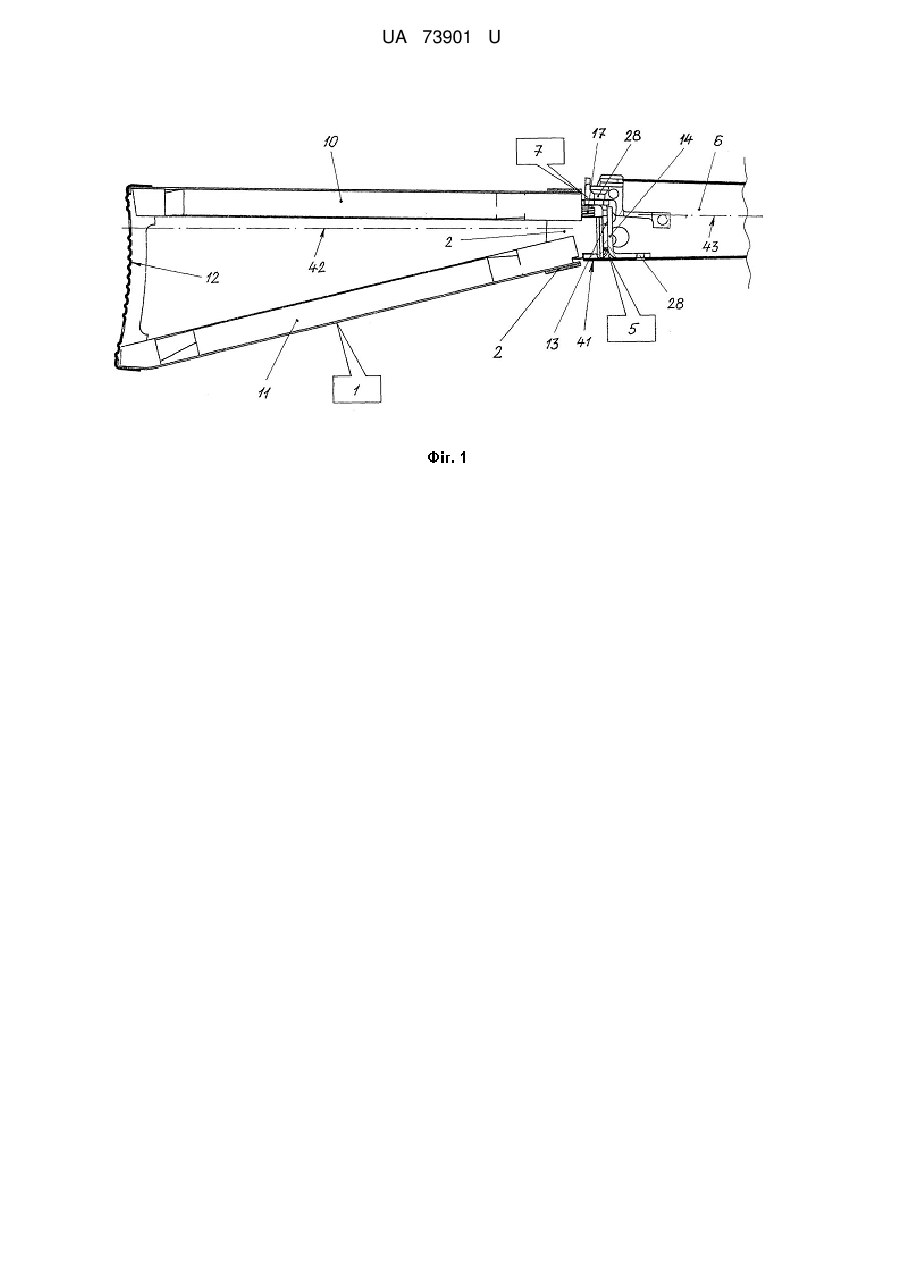

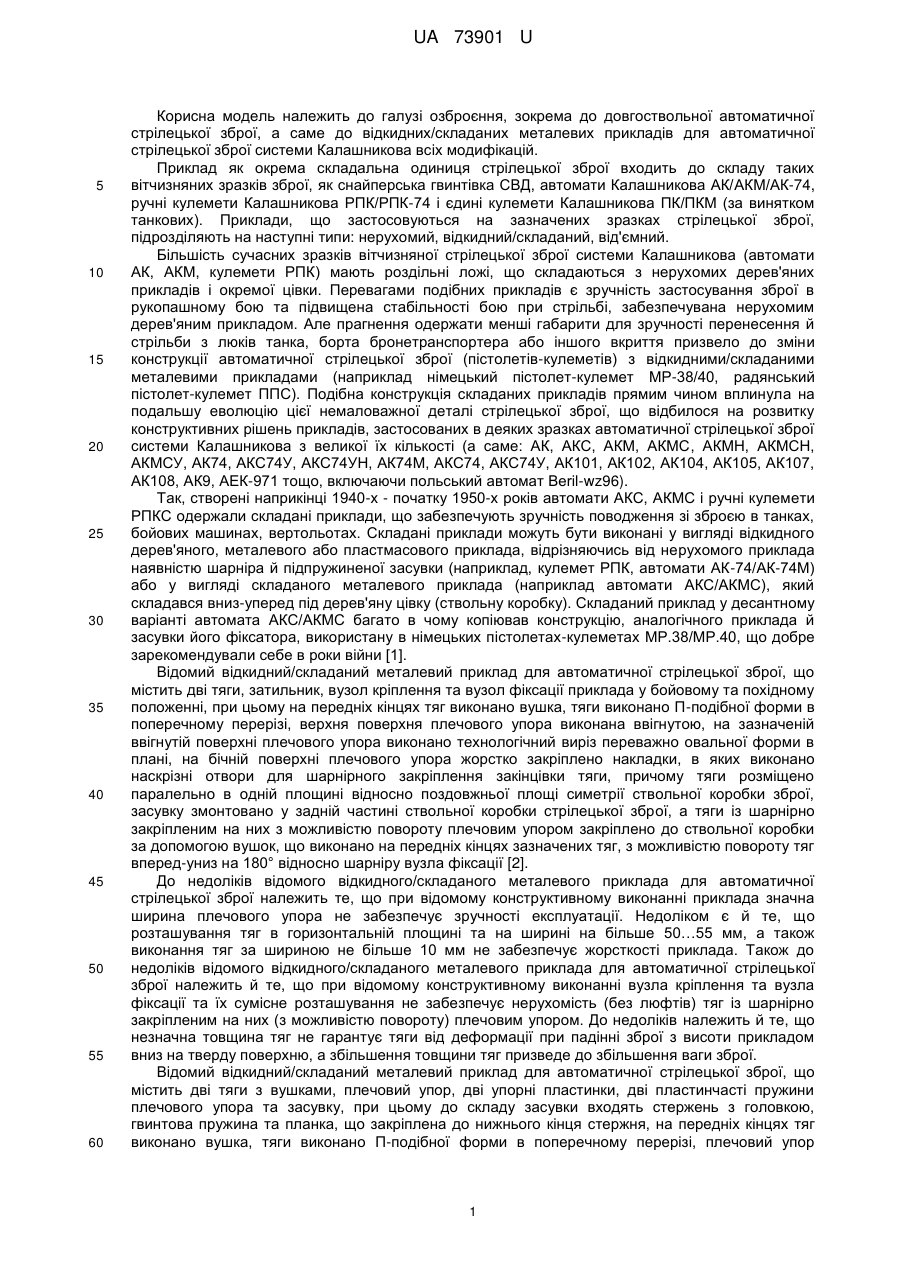

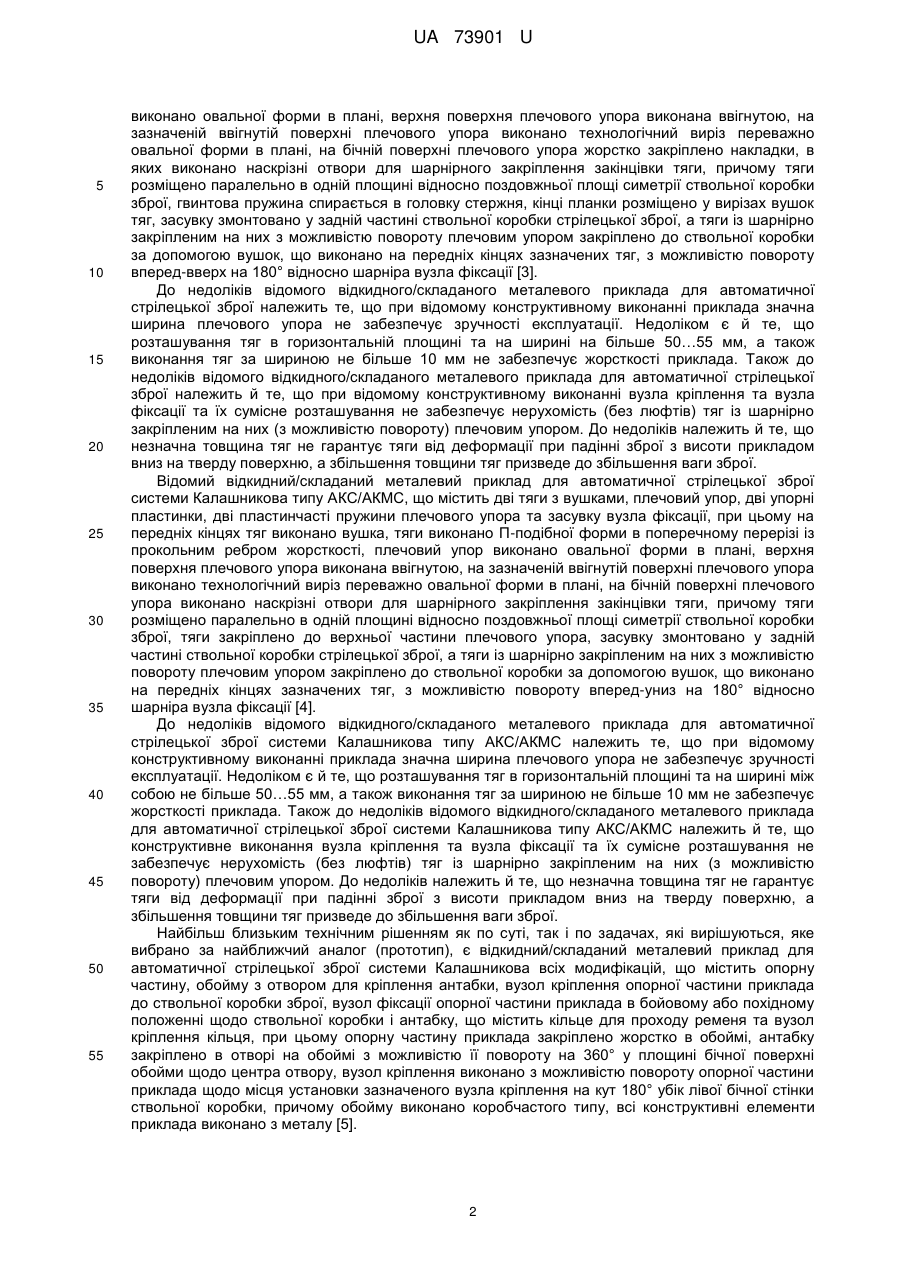

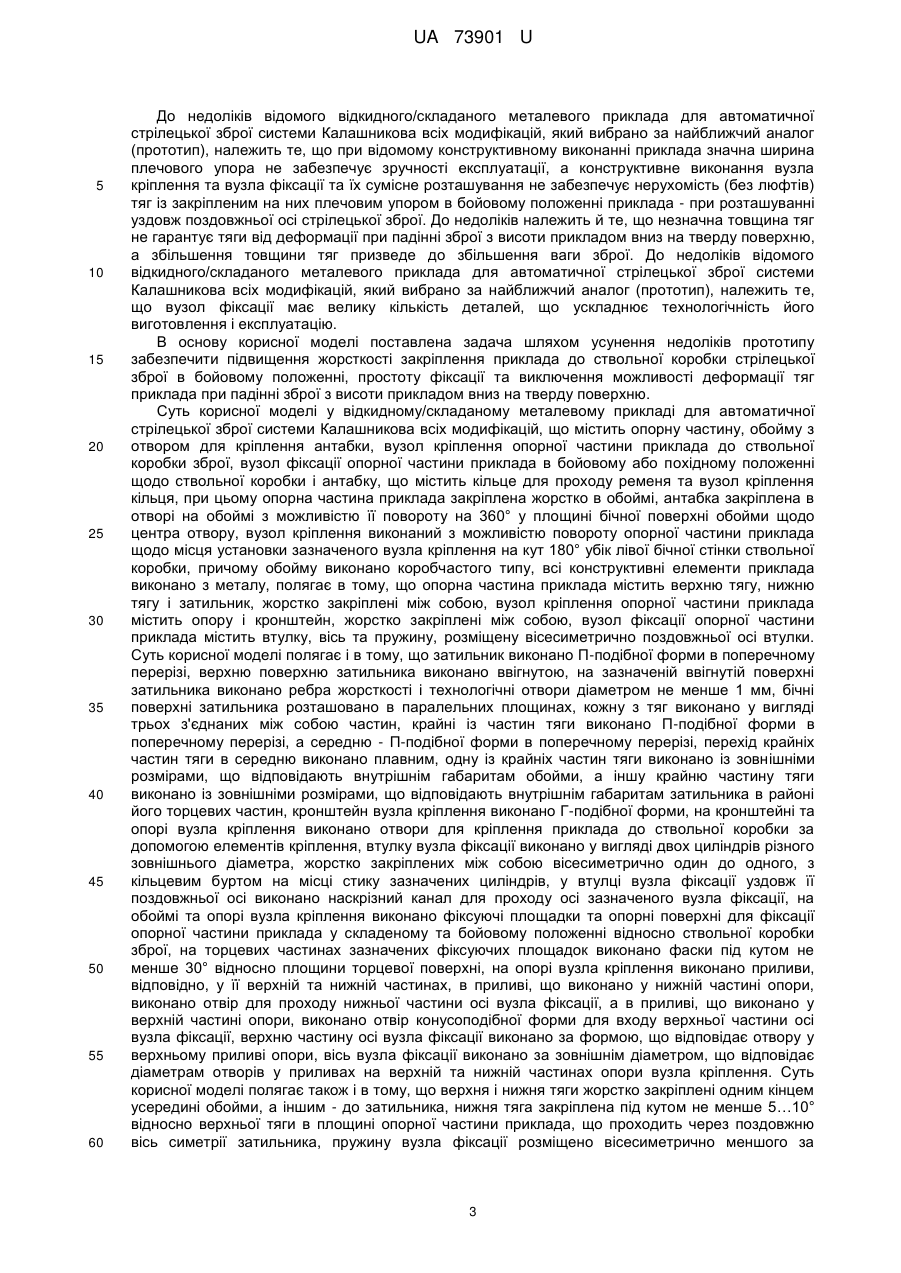

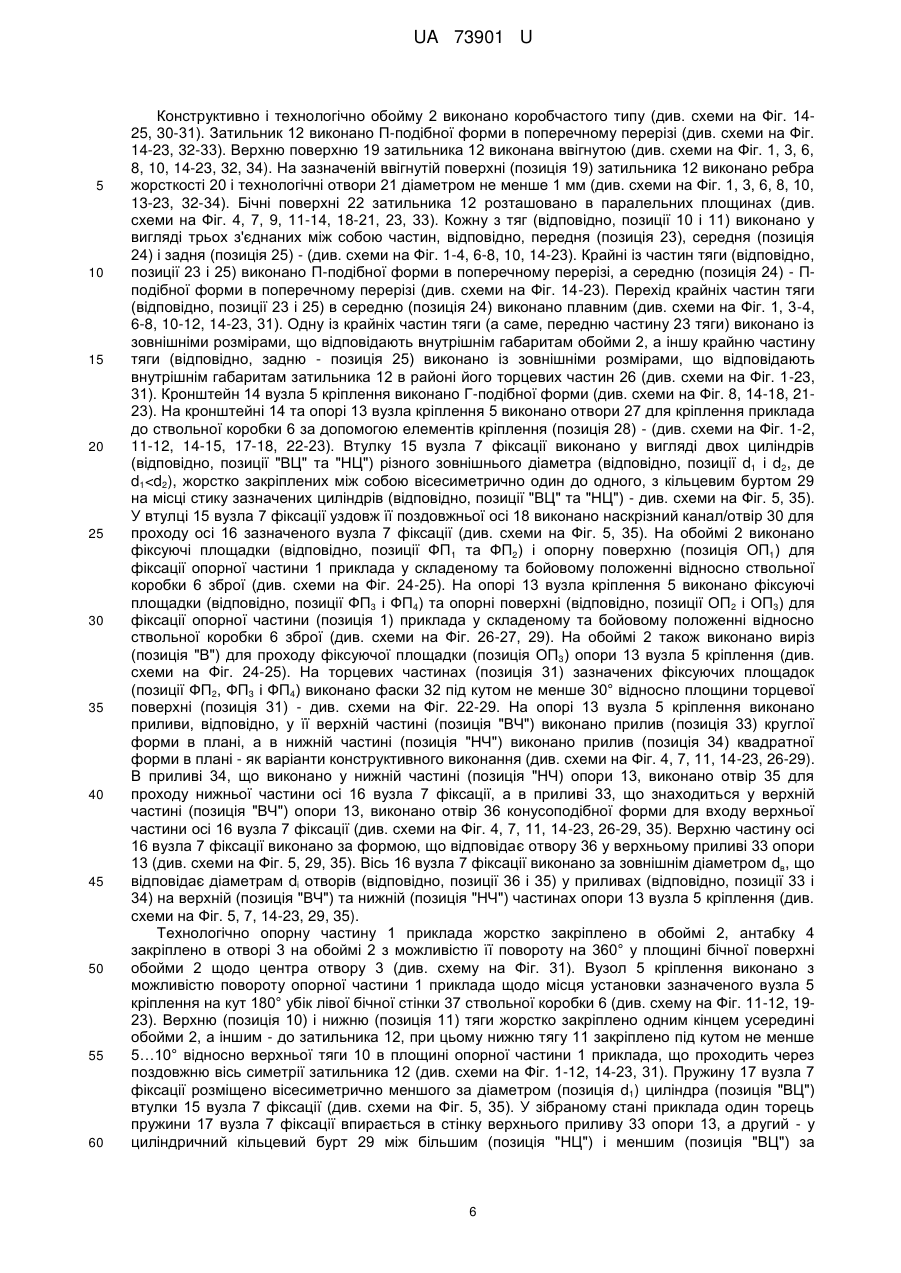

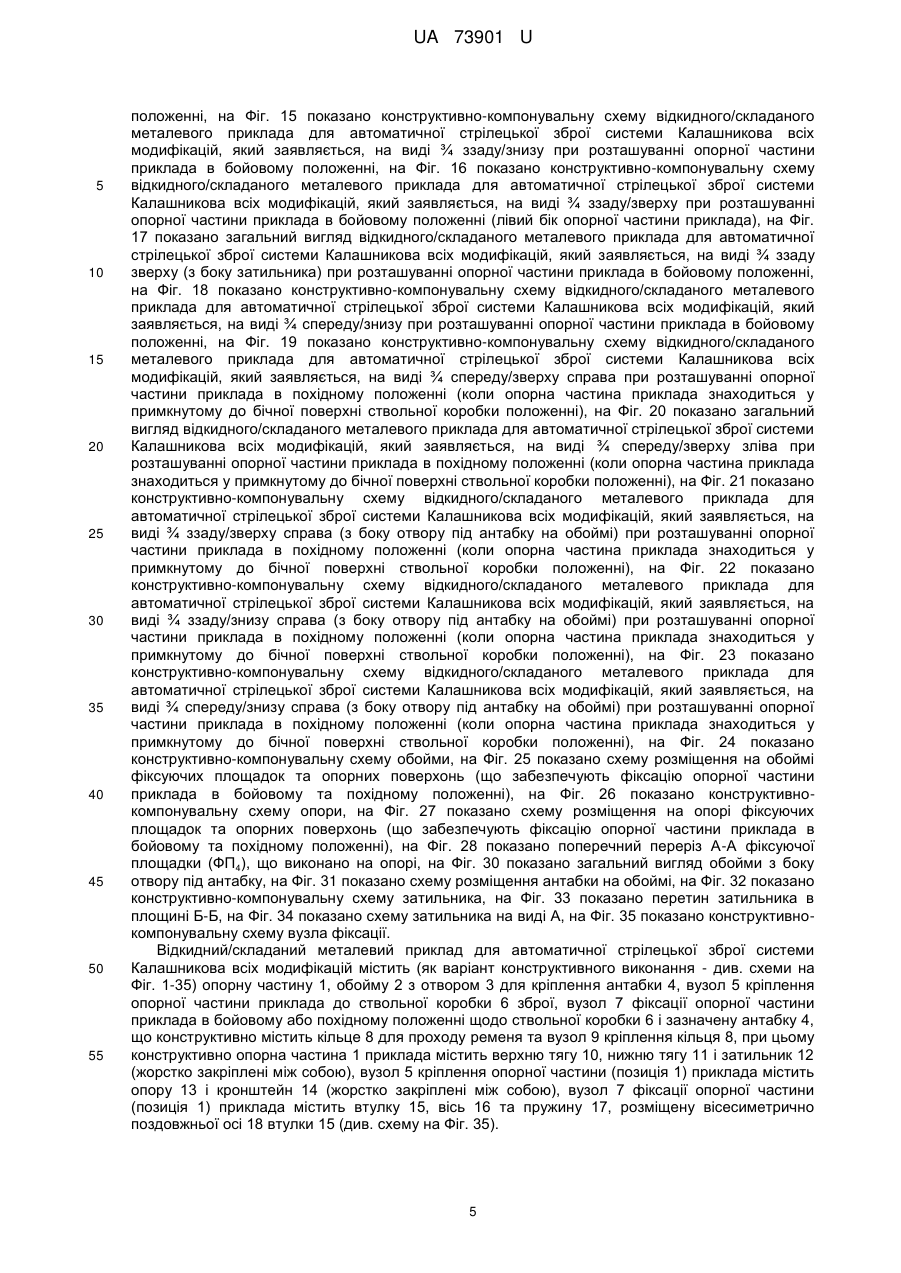

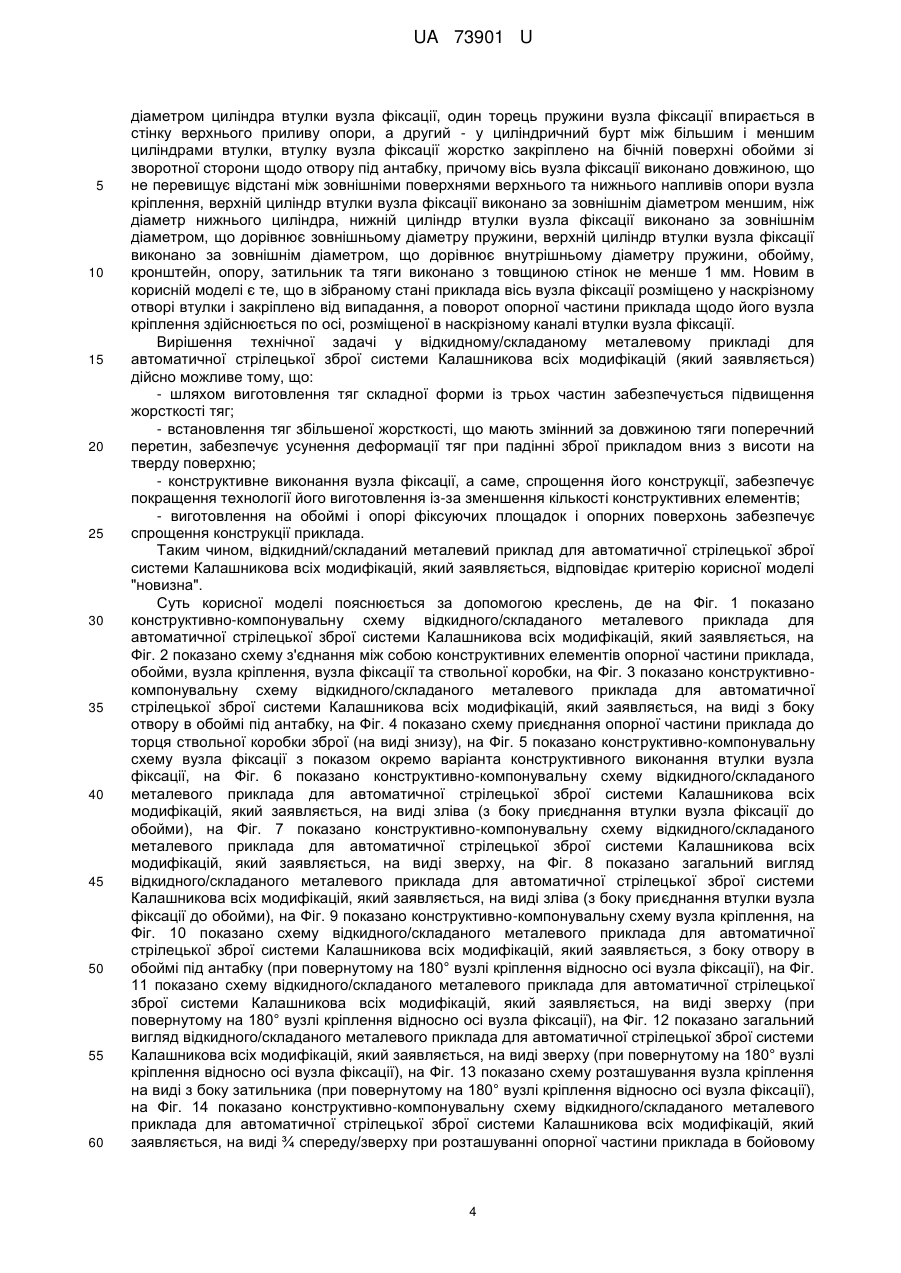

Реферат: Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця. Опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору і кронштейн, жорстко закріплені між собою, вузол фіксації опорної частини приклада містить втулку, вісь та пружину, розміщену вісесиметрично поздовжньої осі втулки. UA 73901 U (54) ВІДКИДНИЙ/СКЛАДАНИЙ МЕТАЛЕВИЙ ПРИКЛАД ДЛЯ АВТОМАТИЧНОЇ СТРІЛЕЦЬКОЇ ЗБРОЇ СИСТЕМИ КАЛАШНИКОВА ВСІХ МОДИФІКАЦІЙ UA 73901 U UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до довгоствольної автоматичної стрілецької зброї, а саме до відкидних/складаних металевих прикладів для автоматичної стрілецької зброї системи Калашникова всіх модифікацій. Приклад як окрема складальна одиниця стрілецької зброї входить до складу таких вітчизняних зразків зброї, як снайперська гвинтівка СВД, автомати Калашникова АК/АКМ/АК-74, ручні кулемети Калашникова РПК/РПК-74 і єдині кулемети Калашникова ПК/ПКМ (за винятком танкових). Приклади, що застосовуються на зазначених зразках стрілецької зброї, підрозділяють на наступні типи: нерухомий, відкидний/складаний, від'ємний. Більшість сучасних зразків вітчизняної стрілецької зброї системи Калашникова (автомати АК, АКМ, кулемети РПК) мають роздільні ложі, що складаються з нерухомих дерев'яних прикладів і окремої цівки. Перевагами подібних прикладів є зручність застосування зброї в рукопашному бою та підвищена стабільності бою при стрільбі, забезпечувана нерухомим дерев'яним прикладом. Але прагнення одержати менші габарити для зручності перенесення й стрільби з люків танка, борта бронетранспортера або іншого вкриття призвело до зміни конструкції автоматичної стрілецької зброї (пістолетів-кулеметів) з відкидними/складаними металевими прикладами (наприклад німецький пістолет-кулемет МР-38/40, радянський пістолет-кулемет ППС). Подібна конструкція складаних прикладів прямим чином вплинула на подальшу еволюцію цієї немаловажної деталі стрілецької зброї, що відбилося на розвитку конструктивних рішень прикладів, застосованих в деяких зразках автоматичної стрілецької зброї системи Калашникова з великої їх кількості (а саме: АК, АКС, АКМ, АКМС, АКМН, АКМСН, АКМСУ, АК74, АКС74У, АКС74УН, АК74М, АКС74, АКС74У, АК101, АК102, АК104, АК105, АК107, АК108, АК9, АЕК-971 тощо, включаючи польський автомат Beril-wz96). Так, створені наприкінці 1940-х - початку 1950-х років автомати АКС, АКМС і ручні кулемети РПКС одержали складані приклади, що забезпечують зручність поводження зі зброєю в танках, бойових машинах, вертольотах. Складані приклади можуть бути виконані у вигляді відкидного дерев'яного, металевого або пластмасового приклада, відрізняючись від нерухомого приклада наявністю шарніра й підпружиненої засувки (наприклад, кулемет РПК, автомати АК-74/АК-74М) або у вигляді складаного металевого приклада (наприклад автомати АКС/АКМС), який складався вниз-уперед під дерев'яну цівку (ствольну коробку). Складаний приклад у десантному варіанті автомата АКС/АКМС багато в чому копіював конструкцію, аналогічного приклада й засувки його фіксатора, використану в німецьких пістолетах-кулеметах МР.38/МР.40, що добре зарекомендували себе в роки війни [1]. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї, що містить дві тяги, затильник, вузол кріплення та вузол фіксації приклада у бойовому та похідному положенні, при цьому на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора жорстко закріплено накладки, в яких виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту тяг вперед-униз на 180° відносно шарніру вузла фіксації [2]. До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї належить те, що при відомому конструктивному виконанні приклада значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині на більше 50…55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї належить й те, що при відомому конструктивному виконанні вузла кріплення та вузла фіксації та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї, що містить дві тяги з вушками, плечовий упор, дві упорні пластинки, дві пластинчасті пружини плечового упора та засувку, при цьому до складу засувки входять стержень з головкою, гвинтова пружина та планка, що закріплена до нижнього кінця стержня, на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі, плечовий упор 1 UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 виконано овальної форми в плані, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора жорстко закріплено накладки, в яких виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, гвинтова пружина спирається в головку стержня, кінці планки розміщено у вирізах вушок тяг, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту вперед-вверх на 180° відносно шарніра вузла фіксації [3]. До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї належить те, що при відомому конструктивному виконанні приклада значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині на більше 50…55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї належить й те, що при відомому конструктивному виконанні вузла кріплення та вузла фіксації та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Відомий відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС, що містить дві тяги з вушками, плечовий упор, дві упорні пластинки, дві пластинчасті пружини плечового упора та засувку вузла фіксації, при цьому на передніх кінцях тяг виконано вушка, тяги виконано П-подібної форми в поперечному перерізі із прокольним ребром жорсткості, плечовий упор виконано овальної форми в плані, верхня поверхня плечового упора виконана ввігнутою, на зазначеній ввігнутій поверхні плечового упора виконано технологічний виріз переважно овальної форми в плані, на бічній поверхні плечового упора виконано наскрізні отвори для шарнірного закріплення закінцівки тяги, причому тяги розміщено паралельно в одній площині відносно поздовжньої площі симетрії ствольної коробки зброї, тяги закріплено до верхньої частини плечового упора, засувку змонтовано у задній частині ствольної коробки стрілецької зброї, а тяги із шарнірно закріпленим на них з можливістю повороту плечовим упором закріплено до ствольної коробки за допомогою вушок, що виконано на передніх кінцях зазначених тяг, з можливістю повороту вперед-униз на 180° відносно шарніра вузла фіксації [4]. До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС належить те, що при відомому конструктивному виконанні приклада значна ширина плечового упора не забезпечує зручності експлуатації. Недоліком є й те, що розташування тяг в горизонтальній площині та на ширині між собою не більше 50…55 мм, а також виконання тяг за шириною не більше 10 мм не забезпечує жорсткості приклада. Також до недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова типу АКС/АКМС належить й те, що конструктивне виконання вузла кріплення та вузла фіксації та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг iз шарнірно закріпленим на них (з можливістю повороту) плечовим упором. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. Найбільш близьким технічним рішенням як по суті, так і по задачах, які вирішуються, яке вибрано за найближчий аналог (прототип), є відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорну частину приклада закріплено жорстко в обоймі, антабку закріплено в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконано з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу [5]. 2 UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 60 До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який вибрано за найближчий аналог (прототип), належить те, що при відомому конструктивному виконанні приклада значна ширина плечового упора не забезпечує зручності експлуатації, а конструктивне виконання вузла кріплення та вузла фіксації та їх сумісне розташування не забезпечує нерухомість (без люфтів) тяг із закріпленим на них плечовим упором в бойовому положенні приклада - при розташуванні уздовж поздовжньої осі стрілецької зброї. До недоліків належить й те, що незначна товщина тяг не гарантує тяги від деформації при падінні зброї з висоти прикладом вниз на тверду поверхню, а збільшення товщини тяг призведе до збільшення ваги зброї. До недоліків відомого відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який вибрано за найближчий аналог (прототип), належить те, що вузол фіксації має велику кількість деталей, що ускладнює технологічність його виготовлення і експлуатацію. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення жорсткості закріплення приклада до ствольної коробки стрілецької зброї в бойовому положенні, простоту фіксації та виключення можливості деформації тяг приклада при падінні зброї з висоти прикладом вниз на тверду поверхню. Суть корисної моделі у відкидному/складаному металевому прикладі для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, що містить опорну частину, обойму з отвором для кріплення антабки, вузол кріплення опорної частини приклада до ствольної коробки зброї, вузол фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки і антабку, що містить кільце для проходу ременя та вузол кріплення кільця, при цьому опорна частина приклада закріплена жорстко в обоймі, антабка закріплена в отворі на обоймі з можливістю її повороту на 360° у площині бічної поверхні обойми щодо центра отвору, вузол кріплення виконаний з можливістю повороту опорної частини приклада щодо місця установки зазначеного вузла кріплення на кут 180° убік лівої бічної стінки ствольної коробки, причому обойму виконано коробчастого типу, всі конструктивні елементи приклада виконано з металу, полягає в тому, що опорна частина приклада містить верхню тягу, нижню тягу і затильник, жорстко закріплені між собою, вузол кріплення опорної частини приклада містить опору і кронштейн, жорстко закріплені між собою, вузол фіксації опорної частини приклада містить втулку, вісь та пружину, розміщену вісесиметрично поздовжньої осі втулки. Суть корисної моделі полягає і в тому, що затильник виконано П-подібної форми в поперечному перерізі, верхню поверхню затильника виконано ввігнутою, на зазначеній ввігнутій поверхні затильника виконано ребра жорсткості і технологічні отвори діаметром не менше 1 мм, бічні поверхні затильника розташовано в паралельних площинах, кожну з тяг виконано у вигляді трьох з'єднаних між собою частин, крайні із частин тяги виконано П-подiбної форми в поперечному перерізі, а середню - П-подібної форми в поперечному перерізі, перехід крайніх частин тяги в середню виконано плавним, одну із крайніх частин тяги виконано із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми, а іншу крайню частину тяги виконано із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника в районі його торцевих частин, кронштейн вузла кріплення виконано Г-подібної форми, на кронштейні та опорі вузла кріплення виконано отвори для кріплення приклада до ствольної коробки за допомогою елементів кріплення, втулку вузла фіксації виконано у вигляді двох циліндрів різного зовнішнього діаметра, жорстко закріплених між собою вісесиметрично один до одного, з кільцевим буртом на місці стику зазначених циліндрів, у втулці вузла фіксації уздовж її поздовжньої осі виконано наскрізний канал для проходу осі зазначеного вузла фіксації, на обоймі та опорі вузла кріплення виконано фіксуючі площадки та опорні поверхні для фіксації опорної частини приклада у складеному та бойовому положенні відносно ствольної коробки зброї, на торцевих частинах зазначених фіксуючих площадок виконано фаски під кутом не менше 30° відносно площини торцевої поверхні, на опорі вузла кріплення виконано приливи, відповідно, у її верхній та нижній частинах, в приливі, що виконано у нижній частині опори, виконано отвір для проходу нижньої частини осі вузла фіксації, а в приливі, що виконано у верхній частині опори, виконано отвір конусоподібної форми для входу верхньої частини осі вузла фіксації, верхню частину осі вузла фіксації виконано за формою, що відповідає отвору у верхньому приливі опори, вісь вузла фіксації виконано за зовнішнім діаметром, що відповідає діаметрам отворів у приливах на верхній та нижній частинах опори вузла кріплення. Суть корисної моделі полягає також і в тому, що верхня і нижня тяги жорстко закріплені одним кінцем усередині обойми, а іншим - до затильника, нижня тяга закріплена під кутом не менше 5…10° відносно верхньої тяги в площині опорної частини приклада, що проходить через поздовжню вісь симетрії затильника, пружину вузла фіксації розміщено вісесиметрично меншого за 3 UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 60 діаметром циліндра втулки вузла фіксації, один торець пружини вузла фіксації впирається в стінку верхнього приливу опори, а другий - у циліндричний бурт між більшим і меншим циліндрами втулки, втулку вузла фіксації жорстко закріплено на бічній поверхні обойми зі зворотної сторони щодо отвору під антабку, причому вісь вузла фіксації виконано довжиною, що не перевищує відстані між зовнішніми поверхнями верхнього та нижнього напливів опори вузла кріплення, верхній циліндр втулки вузла фіксації виконано за зовнішнім діаметром меншим, ніж діаметр нижнього циліндра, нижній циліндр втулки вузла фіксації виконано за зовнішнім діаметром, що дорівнює зовнішньому діаметру пружини, верхній циліндр втулки вузла фіксації виконано за зовнішнім діаметром, що дорівнює внутрішньому діаметру пружини, обойму, кронштейн, опору, затильник та тяги виконано з товщиною стінок не менше 1 мм. Новим в корисній моделі є те, що в зібраному стані приклада вісь вузла фіксації розміщено у наскрізному отворі втулки і закріплено від випадання, а поворот опорної частини приклада щодо його вузла кріплення здійснюється по осі, розміщеної в наскрізному каналі втулки вузла фіксації. Вирішення технічної задачі у відкидному/складаному металевому прикладі для автоматичної стрілецької зброї системи Калашникова всіх модифікацій (який заявляється) дійсно можливе тому, що: - шляхом виготовлення тяг складної форми із трьох частин забезпечується підвищення жорсткості тяг; - встановлення тяг збільшеної жорсткості, що мають змінний за довжиною тяги поперечний перетин, забезпечує усунення деформації тяг при падінні зброї прикладом вниз з висоти на тверду поверхню; - конструктивне виконання вузла фіксації, а саме, спрощення його конструкції, забезпечує покращення технології його виготовлення із-за зменшення кількості конструктивних елементів; - виготовлення на обоймі і опорі фіксуючих площадок і опорних поверхонь забезпечує спрощення конструкції приклада. Таким чином, відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на Фіг. 2 показано схему з'єднання між собою конструктивних елементів опорної частини приклада, обойми, вузла кріплення, вузла фіксації та ствольної коробки, на Фіг. 3 показано конструктивнокомпонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді з боку отвору в обоймі під антабку, на Фіг. 4 показано схему приєднання опорної частини приклада до торця ствольної коробки зброї (на виді знизу), на Фіг. 5 показано конструктивно-компонувальну схему вузла фіксації з показом окремо варіанта конструктивного виконання втулки вузла фіксації, на Фіг. 6 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді зліва (з боку приєднання втулки вузла фіксації до обойми), на Фіг. 7 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді зверху, на Фіг. 8 показано загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді зліва (з боку приєднання втулки вузла фіксації до обойми), на Фіг. 9 показано конструктивно-компонувальну схему вузла кріплення, на Фіг. 10 показано схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, з боку отвору в обоймі під антабку (при повернутому на 180° вузлі кріплення відносно осі вузла фіксації), на Фіг. 11 показано схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді зверху (при повернутому на 180° вузлі кріплення відносно осі вузла фіксації), на Фіг. 12 показано загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді зверху (при повернутому на 180° вузлі кріплення відносно осі вузла фіксації), на Фіг. 13 показано схему розташування вузла кріплення на виді з боку затильника (при повернутому на 180° вузлі кріплення відносно осі вузла фіксації), на Фіг. 14 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ спереду/зверху при розташуванні опорної частини приклада в бойовому 4 UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 положенні, на Фіг. 15 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ ззаду/знизу при розташуванні опорної частини приклада в бойовому положенні, на Фiг. 16 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ ззаду/зверху при розташуванні опорної частини приклада в бойовому положенні (лівий бік опорної частини приклада), на Фіг. 17 показано загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ ззаду зверху (з боку затильника) при розташуванні опорної частини приклада в бойовому положенні, на Фіг. 18 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ спереду/знизу при розташуванні опорної частини приклада в бойовому положенні, на Фiг. 19 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ спереду/зверху справа при розташуванні опорної частини приклада в похідному положенні (коли опорна частина приклада знаходиться у примкнутому до бічної поверхні ствольної коробки положенні), на Фіг. 20 показано загальний вигляд відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ спереду/зверху зліва при розташуванні опорної частини приклада в похідному положенні (коли опорна частина приклада знаходиться у примкнутому до бічної поверхні ствольної коробки положенні), на Фіг. 21 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ ззаду/зверху справа (з боку отвору під антабку на обоймі) при розташуванні опорної частини приклада в похідному положенні (коли опорна частина приклада знаходиться у примкнутому до бічної поверхні ствольної коробки положенні), на Фіг. 22 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ ззаду/знизу справа (з боку отвору під антабку на обоймі) при розташуванні опорної частини приклада в похідному положенні (коли опорна частина приклада знаходиться у примкнутому до бічної поверхні ствольної коробки положенні), на Фіг. 23 показано конструктивно-компонувальну схему відкидного/складаного металевого приклада для автоматичної стрілецької зброї системи Калашникова всіх модифікацій, який заявляється, на виді ¾ спереду/знизу справа (з боку отвору під антабку на обоймі) при розташуванні опорної частини приклада в похідному положенні (коли опорна частина приклада знаходиться у примкнутому до бічної поверхні ствольної коробки положенні), на Фіг. 24 показано конструктивно-компонувальну схему обойми, на Фіг. 25 показано схему розміщення на обоймі фіксуючих площадок та опорних поверхонь (що забезпечують фіксацію опорної частини приклада в бойовому та похідному положенні), на Фіг. 26 показано конструктивнокомпонувальну схему опори, на Фіг. 27 показано схему розміщення на опорі фіксуючих площадок та опорних поверхонь (що забезпечують фіксацію опорної частини приклада в бойовому та похідному положенні), на Фіг. 28 показано поперечний переріз А-А фіксуючої площадки (ФП4), що виконано на опорі, на Фіг. 30 показано загальний вигляд обойми з боку отвору під антабку, на Фіг. 31 показано схему розміщення антабки на обоймі, на Фіг. 32 показано конструктивно-компонувальну схему затильника, на Фіг. 33 показано перетин затильника в площині Б-Б, на Фіг. 34 показано схему затильника на виді А, на Фіг. 35 показано конструктивнокомпонувальну схему вузла фіксації. Відкидний/складаний металевий приклад для автоматичної стрілецької зброї системи Калашникова всіх модифікацій містить (як варіант конструктивного виконання - див. схеми на Фіг. 1-35) опорну частину 1, обойму 2 з отвором 3 для кріплення антабки 4, вузол 5 кріплення опорної частини приклада до ствольної коробки 6 зброї, вузол 7 фіксації опорної частини приклада в бойовому або похідному положенні щодо ствольної коробки 6 і зазначену антабку 4, що конструктивно містить кільце 8 для проходу ременя та вузол 9 кріплення кільця 8, при цьому конструктивно опорна частина 1 приклада містить верхню тягу 10, нижню тягу 11 і затильник 12 (жорстко закріплені між собою), вузол 5 кріплення опорної частини (позиція 1) приклада містить опору 13 і кронштейн 14 (жорстко закріплені між собою), вузол 7 фіксації опорної частини (позиція 1) приклада містить втулку 15, вісь 16 та пружину 17, розміщену вісесиметрично поздовжньої осі 18 втулки 15 (див. схему на Фіг. 35). 5 UA 73901 U 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивно і технологічно обойму 2 виконано коробчастого типу (див. схеми на Фіг. 1425, 30-31). Затильник 12 виконано П-подібної форми в поперечному перерізі (див. схеми на Фіг. 14-23, 32-33). Верхню поверхню 19 затильника 12 виконана ввігнутою (див. схеми на Фіг. 1, 3, 6, 8, 10, 14-23, 32, 34). На зазначеній ввігнутій поверхні (позиція 19) затильника 12 виконано ребра жорсткості 20 і технологічні отвори 21 діаметром не менше 1 мм (див. схеми на Фіг. 1, 3, 6, 8, 10, 13-23, 32-34). Бічні поверхні 22 затильника 12 розташовано в паралельних площинах (див. схеми на Фіг. 4, 7, 9, 11-14, 18-21, 23, 33). Кожну з тяг (відповідно, позиції 10 і 11) виконано у вигляді трьох з'єднаних між собою частин, відповідно, передня (позиція 23), середня (позиція 24) і задня (позиція 25) - (див. схеми на Фіг. 1-4, 6-8, 10, 14-23). Крайні із частин тяги (відповідно, позиції 23 і 25) виконано П-подібної форми в поперечному перерізі, а середню (позиція 24) - Пподібної форми в поперечному перерізі (див. схеми на Фіг. 14-23). Перехід крайніх частин тяги (відповідно, позиції 23 і 25) в середню (позиція 24) виконано плавним (див. схеми на Фіг. 1, 3-4, 6-8, 10-12, 14-23, 31). Одну із крайніх частин тяги (а саме, передню частину 23 тяги) виконано із зовнішніми розмірами, що відповідають внутрішнім габаритам обойми 2, а іншу крайню частину тяги (відповідно, задню - позиція 25) виконано із зовнішніми розмірами, що відповідають внутрішнім габаритам затильника 12 в районі його торцевих частин 26 (див. схеми на Фіг. 1-23, 31). Кронштейн 14 вузла 5 кріплення виконано Г-подібної форми (див. схеми на Фіг. 8, 14-18, 2123). На кронштейні 14 та опорі 13 вузла кріплення 5 виконано отвори 27 для кріплення приклада до ствольної коробки 6 за допомогою елементів кріплення (позиція 28) - (див. схеми на Фіг. 1-2, 11-12, 14-15, 17-18, 22-23). Втулку 15 вузла 7 фіксації виконано у вигляді двох циліндрів (відповідно, позиції "ВЦ" та "НЦ") різного зовнішнього діаметра (відповідно, позиції d1 і d2, де d1
