Відображення частоти індикатора формату каналу керування

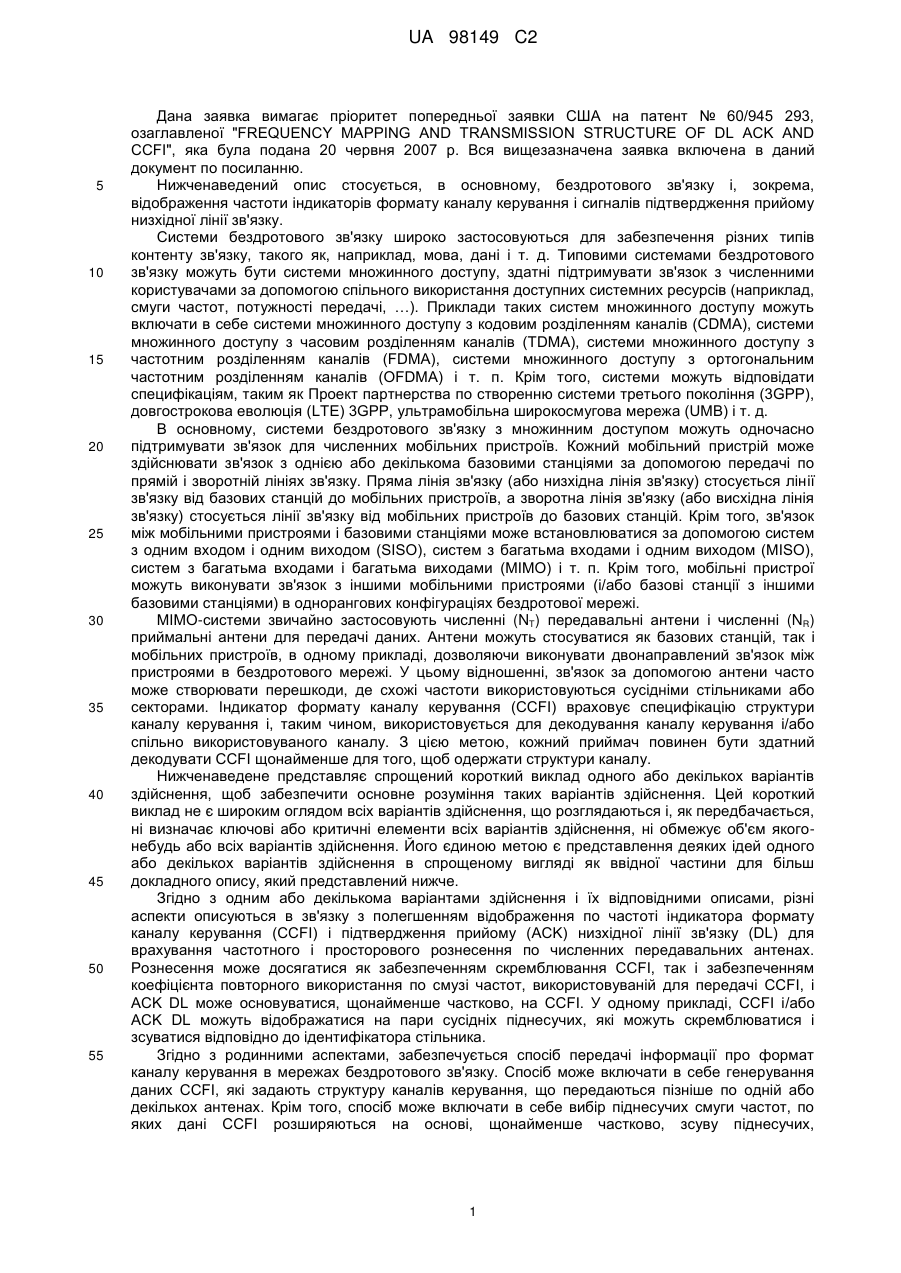

Реферат: Описуються системи і методології, які полегшують вибір частоти для передачі даних індикатора формату каналу керування (CCFI) так, щоб ідентифікувати пов'язаний стільник. У одному прикладі, дані CCFI можуть передаватися на початковій ділянці частоти (такій як символ мультиплексування з ортогональним частотним розділенням (OFDM)) у часовому інтервалі передачі (ТТІ). Дані CCFI можуть розширятися по початковій частині частоти і зсуватися для ідентифікації передавального стільника. Отже, дані CCFI можуть скремблюватися для додаткової ідентифікації стільника. Дані CCFI також можуть використовуватися для визначення структури подальших каналів керування і/або передачі даних. UA 98149 C2 (12) UA 98149 C2 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка вимагає пріоритет попередньої заявки США на патент № 60/945 293, озаглавленої "FREQUENCY MAPPING AND TRANSMISSION STRUCTURE OF DL ACK AND CCFI", яка була подана 20 червня 2007 p. Вся вищезазначена заявка включена в даний документ по посиланню. Нижченаведений опис стосується, в основному, бездротового зв'язку і, зокрема, відображення частоти індикаторів формату каналу керування і сигналів підтвердження прийому низхідної лінії зв'язку. Системи бездротового зв'язку широко застосовуються для забезпечення різних типів контенту зв'язку, такого як, наприклад, мова, дані і т. д. Типовими системами бездротового зв'язку можуть бути системи множинного доступу, здатні підтримувати зв'язок з численними користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, смуги частот, потужності передачі, …). Приклади таких систем множинного доступу можуть включати в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і т. п. Крім того, системи можуть відповідати специфікаціям, таким як Проект партнерства по створенню системи третього покоління (3GPP), довгострокова еволюція (LTE) 3GPP, ультрамобільна широкосмугова мережа (UMB) і т. д. В основному, системи бездротового зв'язку з множинним доступом можуть одночасно підтримувати зв'язок для численних мобільних пристроїв. Кожний мобільний пристрій може здійснювати зв'язок з однією або декількома базовими станціями за допомогою передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від мобільних пристроїв до базових станцій. Крім того, зв'язок між мобільними пристроями і базовими станціями може встановлюватися за допомогою систем з одним входом і одним виходом (SISO), систем з багатьма входами і одним виходом (MISO), систем з багатьма входами і багатьма виходами (МІМО) і т. п. Крім того, мобільні пристрої можуть виконувати зв'язок з іншими мобільними пристроями (і/або базові станції з іншими базовими станціями) в однорангових конфігураціях бездротової мережі. МІМО-системи звичайно застосовують численні (NT) передавальні антени і численні (NR) приймальні антени для передачі даних. Антени можуть стосуватися як базових станцій, так і мобільних пристроїв, в одному прикладі, дозволяючи виконувати двонаправлений зв'язок між пристроями в бездротового мережі. У цьому відношенні, зв'язок за допомогою антени часто може створювати перешкоди, де схожі частоти використовуються сусідніми стільниками або секторами. Індикатор формату каналу керування (CCFI) враховує специфікацію структури каналу керування і, таким чином, використовується для декодування каналу керування і/або спільно використовуваного каналу. З цією метою, кожний приймач повинен бути здатний декодувати CCFI щонайменше для того, щоб одержати структури каналу. Нижченаведене представляє спрощений короткий виклад одного або декількох варіантів здійснення, щоб забезпечити основне розуміння таких варіантів здійснення. Цей короткий виклад не є широким оглядом всіх варіантів здійснення, що розглядаються і, як передбачається, ні визначає ключові або критичні елементи всіх варіантів здійснення, ні обмежує об'єм якогонебудь або всіх варіантів здійснення. Його єдиною метою є представлення деяких ідей одного або декількох варіантів здійснення в спрощеному вигляді як ввідної частини для більш докладного опису, який представлений нижче. Згідно з одним або декількома варіантами здійснення і їх відповідними описами, різні аспекти описуються в зв'язку з полегшенням відображення по частоті індикатора формату каналу керування (CCFI) і підтвердження прийому (АСK) низхідної лінії зв'язку (DL) для врахування частотного і просторового рознесення по численних передавальних антенах. Рознесення може досягатися як забезпеченням скремблювання CCFI, так і забезпеченням коефіцієнта повторного використання по смузі частот, використовуваній для передачі CCFI, і АСK DL може основуватися, щонайменше частково, на CCFI. У одному прикладі, CCFI і/або АСK DL можуть відображатися на пари сусідніх піднесучих, які можуть скремблюватися і зсуватися відповідно до ідентифікатора стільника. Згідно з родинними аспектами, забезпечується спосіб передачі інформації про формат каналу керування в мережах бездротового зв'язку. Спосіб може включати в себе генерування даних CCFI, які задають структуру каналів керування, що передаються пізніше по одній або декількох антенах. Крім того, спосіб може включати в себе вибір піднесучих смуги частот, по яких дані CCFI розширяються на основі, щонайменше частково, зсуву піднесучих, 1 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 використовуваних відповідно до ідентифікатора стільника, і передачі даних CCFI по вибраних піднесучих смуги частот. Інший аспект стосується пристрою бездротового зв'язку. Пристрій бездротового зв'язку може містити щонайменше один процесор, виконаний з можливістю вибору ділянки смуги частот для розширення даних CCFI для однієї або декількох антен на основі, щонайменше частково, ідентифікатора стільника, і передачі даних CCFI по ділянці смуги частот. Пристрій бездротового зв'язку також може містити пам'ять, сполучену з щонайменше одним процесором. Ще інший аспект стосується пристрою бездротового зв'язку, який передає інформацію про формат каналу керування в мережах бездротового зв'язку. Пристрій бездротового зв'язку може містити засіб для генерування даних CCFI, які задають структуру каналів керування, що передаються пізніше. Пристрій бездротового зв'язку додатково може містити засіб для вибору ділянки смуги частот, по якій дані CCFI розширяються на основі, щонайменше частково, повторно використовуваного зсуву по смузі частот відповідно до ідентифікатора стільника, і засіб для передачі даних CCFI по вибраній ділянці смуги частот. Ще інший аспект стосується комп'ютерного програмного продукту, який може мати зчитуваний комп'ютером носій інформації, що включає в себе код, який призначає щонайменше одному комп'ютеру генерувати дані CCFI, які задають структуру каналів керування, що передаються пізніше по одній або декількох антенах. Зчитуваний комп'ютером носій також може містити код, що призначає щонайменше одному комп'ютеру вибирати піднесучі смуги частот, по яких дані CCFI розширяються на основі, щонайменше частково, зсуву піднесучих, використовуваних відповідно до ідентифікатора стільника. Крім того, зчитуваний комп'ютером носій може містити код, що призначає щонайменше одному комп'ютеру передавати дані CCFI по вибраних піднесучих смуги частот. Згідно з іншим аспектом, забезпечується спосіб прийому інформації про формат каналу керування в мережах бездротового зв'язку. Спосіб може включати в себе прийом початкової ділянки смуги частот у часовому інтервалі передачі (ТТІ) від передавального стільника. Спосіб додатково може включати в себе виявлення розташування по частоті даних CCFI на ділянці смуги частот і ідентифікацію передавального стільника, основуючись, щонайменше частково, на розташуванні даних CCFI на ділянці смуги частот. Інший аспект стосується пристрою бездротового зв'язку. Пристрій бездротового зв'язку може містити щонайменше один процесор, виконаний з можливістю виявлення розташування по частоті даних CCFI в сигналі, що приймається, і ідентифікації передавача даних CCFI на основі, щонайменше частково, розташування по частоті. Пристрій бездротового зв'язку також може містити пам'ять, сполучену з щонайменше одним процесором. Ще інший аспект стосується пристрою бездротового зв'язку для прийому інформації про формат каналу керування в мережі бездротового зв'язку. Пристрій бездротового зв'язку може містити засіб для визначення розташування по частоті даних CCFI на ділянці, що приймається, смуги частот. Пристрій бездротового зв'язку додатково може містити засіб для ідентифікації передавального стільника на основі, щонайменше частково, розташування даних CCFI на ділянці смуги частот. Ще інший аспект стосується комп'ютерного програмного продукту, який може мати зчитуваний комп'ютером носій інформації, що містить код, який призначає щонайменше одному комп'ютеру приймати початкову ділянку смуги частот в ТТІ від передавального стільника. Зчитуваний комп'ютером носій також може містити код, що призначає щонайменше одному комп'ютеру виявляти розташування по частоті даних CCFI на ділянці смуги частот. Крім того, зчитуваний комп'ютером носій інформації може містити код, що призначає щонайменше одному комп'ютеру ідентифікувати передавальний стільник на основі, щонайменше частково, розташування даних CCFI на ділянці смуги частот. Щоб вирішити вище перелічені і пов'язані з ними задачі, один або декілька варіантів здійснення включають ознаки, повністю описані нижче і конкретно вказані у формулі винаходу. Нижченаведений опис і прикладені креслення детально викладають деякі ілюстративні аспекти одного або декількох варіантів здійснення. Ці аспекти вказують, однак, тільки декілька з численних шляхів, як можуть бути застосовані принципи різних варіантів здійснення, і, як передбачається, описані варіанти здійснення включають в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 являє собою ілюстрацію системи бездротового зв'язку згідно з різними аспектами, викладеними в цьому документі. Фіг. 2 являє собою ілюстрацію зразкового пристрою зв'язку для застосування в середовищі бездротового зв'язку. 2 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 являє собою ілюстрацію зразкової системи бездротового зв'язку, яка здійснює передачу даних CCFI і/або АСK DL по вибраних частотах. Фіг. 4 являє собою ілюстрацію зразкової конфігурації для вибору частот для передачі даних CCFI і/або АСK DL. Фіг. 5 являє собою ілюстрацію зразкової методології, яка полегшує вибір частоти для даних CCFI і/або АСK DL. Фіг. 6 являє собою ілюстрацію зразкової методології, яка полегшує прийом і інтерпретування частотновибірних даних CCFI і/або АСK DL. Фіг. 7 являє собою ілюстрацію зразкового мобільного пристрою, який полегшує інтерпретування даних CCFI і/або АСK DL. Фіг. 8 являє собою ілюстрацію зразкової системи, яка полегшує передачу частотновибірних даних CCFI і/або АСK DL. Фіг. 9 являє собою ілюстрацію зразкового середовища бездротової мережі, яке може застосовуватися разом з різними системами і способами, описаними в даному документі. Фіг. 10 являє собою ілюстрацію зразкової системи, яка генерує і передає частотновибірні дані CCFI і/або АСK DL. Фіг. 11 являє собою ілюстрацію зразкової системи, яка визначає розташування даних CCFI і/або АСK DL і ідентифікує передавальний стільник. Нижче описуються різні варіанти здійснення з посиланням на креслення, на яких подібні позиції використовуються для посилання на подібні елементи по всіх кресленнях. У нижченаведеному описі, з метою пояснення, викладені численні конкретні подробиці, щоб забезпечити повне розуміння одного або декількох варіантів здійснення. Може бути очевидним, однак, що такий варіант(и) здійснення може бути здійснений на практиці без цих конкретних подробиць. У інших випадках, загальновідомі конструкції і пристрої показані у вигляді блоксхеми, щоб сприяти опису одного або декількох варіантів здійснення. Як використовується в даній заявці, терміни "компонент", "модуль", "система" і т. п., як передбачається, посилаються на об'єкт, що стосується комп'ютера, або апаратне забезпечення, або апаратно-програмне забезпечення, або об'єднання апаратних і програмних забезпечень, або програмне забезпечення, або програмне забезпечення при виконанні. Наприклад, компонентом може бути, але не обмежується ними, процес, виконуваний на процесорі, процесор, об'єкт, виконуваний файл, потік керування, програма і/або комп'ютер. Як ілюстрація, компонентом може бути як додаток, виконуваний на обчислювальному пристрої, так і обчислювальний пристрій. Один або декілька компонентів можуть знаходитися в процесі і/або потоці керування, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних зчитуваних комп'ютером носіїв, які мають різні структури даних, що зберігаються на них. Компоненти можуть встановлювати зв'язок за допомогою локальних і/або віддалених процесів, таких як відповідно до сигналу, що має один або декілька пакетів даних (наприклад, дані від одного компонента взаємодіють з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як Інтернет, з іншими системами за допомогою сигналу). Крім того, різні варіанти здійснення описані в даному документі в зв'язку з мобільним пристроєм. Мобільний пристрій також може називатися системою, абонентським блоком, абонентською станцією, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, агентом користувача, пристроєм користувача або користувацьким обладнанням (UE). Мобільним пристроєм може бути стільниковий телефон, бездротовий телефон, телефон по протоколу встановлення сеансів зв'язку (SIP), станція бездротового абонентського доступу (WLL), персональний цифровий помічник (PDA), кишеньковий пристрій, що має можливість бездротового підключення, обчислювальний пристрій або інший пристрій обробки, приєднаний до бездротового модема. Крім того, в даному документі описуються різні варіацій здійснення в зв'язку з базовою станцією. Базова станція може використовуватися для встановлення зв'язку з мобільним пристроєм(ями) і також може згадуватися як точка доступу, вузол В, еволюціонований вузол В (eNode або eNB), базова приймально-передавальна станція (BTS) або за допомогою деякої іншої термінології. Крім того, різні аспекти або ознаки, описані в даному документі, можуть бути реалізовані у вигляді способу, пристрою або виробів, використовуючи стандартні методи програмування і/або конструювання. Термін "виріб", як він використовується в даному документі, як передбачається, охоплює комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, несучої або носіїв інформації. Наприклад, зчитувані комп'ютером носії інформації можуть 3 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 включати в себе, але не обмежуються ними, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, дискета, магнітні смужки і т. д.), оптичні диски (наприклад, компакт-диск (CD), цифровий багатофункціональний диск (DVD) і т. д.), смарт-карти і пристрої флеш-пам'яті (наприклад, стираний програмований постійний запам'ятовуючий пристрій (EPROM), накопичувач у вигляді карти, ключа і т. д.). Крім того, різні носії даних, описані в даному документі, можуть представляти один або декілька пристроїв і/або інші машинозчитувані носії для зберігання інформації. Термін "машинозчитуваний носій" може включати в себе, але не обмежуватися ними, бездротові канали або різні інші носії, здатні зберігати, вміщувати і/або переносити інструкцію (інструкції) і/або дані. Методи, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як множинний доступ з кодовим розділенням каналів (CDMA), множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з частотним розділенням каналів (FDMA), множинний доступ з ортогональним частотним розділенням каналів (OFDMA), мультиплексування в частотній області з однією несучою (SC-FDMA) і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізувати радіотехнологію, таку як універсальний наземний радіодоступ (UTRA), CDMA2000 і т. п. UTRA включає в себе широкосмуговий CDMA (W-CDMA) і інші варіанти CDMA. CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізувати радіотехнологію, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізувати радіотехнологію, таку як еволюціонований UTRA (E-UTRA), ультрамобільна широкосмугова мережа (UMB), IEEE 802.11 (Wi-Fi (бездротова точність)), IEEE 802.16 (WiMAX (загальносвітова сумісність широкосмугового бездротового доступу)), IEEE 802.20, FlashOFDM® (швидкий доступ з малим часом очікування і безшовним переходом між базовими станціями на основі мультиплексування з ортогональним частотним розділенням) і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Довгострокова еволюція (LTE) Проекту партнерства по створенню системи третього покоління (3GPP) являє собою наступну версію UMTS, яка використовує E-UTRA, який застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE i GSM описані в документах організації, названої "Проект партнерства по створенню системи 3-го покоління" (3GPP). CDMA2000 і UMB описані в документах організації, названої "Проект 2 партнерства по створенню системи 3-ю покоління". Як показано на фіг. 1, система 100 бездротового зв'язку зображена згідно з різними варіантами здійснення, представленими в даному документі. Система 100 містить базову станцію 102, яка може включати в себе численні групи антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може включати в себе антени 108 і 110, і додаткова група може включати в себе антени 112 і 114. Дві антени зображені для кожної групи антен; однак, для кожної групи може використовуватися більша або менша кількість антен. Базова станція 102 додатково може містити канал передавача і канал приймача, кожний з яких, в свою чергу, може містити множину компонентів, пов'язаних з передачею і прийомом сигналу (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), що зрозуміло для фахівця в даній галузі техніки. Базова станція 102 може здійснювати зв'язок з одним або декількома мобільними пристроями, такими як мобільний пристрій 116 і мобільний пристрій 122; однак, необхідно зрозуміти, що базова станція 102 може виконувати зв'язок, по суті, з будь-якою кількістю мобільних пристроїв, подібних мобільним пристроям 116 і 122. Мобільними пристроями 116 і 122, наприклад, можуть бути стільникові телефони, смартфони, переносні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіостанції, глобальні системи визначення місцеположення, PDA і/або будь-який інший придатний пристрій для виконання зв'язку за допомогою системи 100 бездротового зв'язку Як зображено, мобільний пристрій 116 сполучений з антенами 112 і 114, де антени 112 і 114 передають інформацію на мобільний пристрій 116 по прямій лінії 118 зв'язку і приймають інформацію від мобільного пристрою 116 по зворотній лінії 120 зв'язку. Крім того, мобільний пристрій 122 знаходиться на зв'язку з антенами 104 і 106, де антени 104 і 106 передають інформацію на мобільний пристрій 122 по прямій лінії 124 зв'язку і приймають інформацію від мобільного пристрою 122 по зворотній лини 126 зв'язку. У системі частотного дуплексного рознесення (FDD) пряма лінія 118 зв'язку може використовувати іншу смугу частот, ніж смуга частот, використовувана зворотною лінією 120 зв'язку, і пряма лінія 124 зв'язку може використовувати, наприклад, іншу смугу частот, ніж смуга частот, використовувана зворотною лінією 126 зв'язку. Крім того, в системі часового дуплексного рознесення (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку 4 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть використовувати загальну смугу частот, і пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальну смугу частот. Кожна група антен і/або зона, в якій вони призначені виконувати зв'язок, може згадуватися як сектор базової станції 102. Наприклад, групи антен можуть бути розроблені для виконання зв'язку з мобільними пристроями в секторі зон, охоплюваних базовою станцією 102. При зв'язку по прямих лініях 118 і 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування променя для поліпшення відношення сигнал-шум прямих ліній 118 і 124 зв'язку для мобільних пристроїв 116 і 122. Також, хоч базова станція 102 використовує формування променя для передачі на мобільні пристрої 116 і 122, розкидані випадковим чином по пов'язаній зоні покриття, мобільні пристрої в сусідніх стільниках можуть бути схильні до менших перешкод в порівнянні з базовою станцією, що передає за допомогою однієї антени на всі її мобільні пристрої. Крім того, мобільні пристрої 116 і 122 можуть виконувати зв'язок безпосередньо один з одним, використовуючи однорангову або епізодичну технологію, як зображено. Згідно з одним прикладом, система 100 може являти собою систему зв'язку з багатьма входами і багатьма виходами (МІМО). Крім того, система 100 може використовувати, по суті, будь-який тип методу дуплексної передачі для розділення каналів зв'язку (наприклад, пряма лінія зв'язку, зворотна лінія зв'язку, …), такий як FDD, TDD і т. п. Крім того, може використовуватися одна або декілька схем мультиплексування (наприклад, OFDM) для модуляції численних сигналів по декількох частотних піднесучих; піднесучі можуть бути пов'язані одна з одною, утворюючи один або декілька каналів зв'язку. У одному прикладі, передавач каналів, такий як базова станція 102, і/або мобільні пристрої 116 і 122 можуть додатково передавати пілотний або опорний сигнал, щоб сприяти синхронізації зв'язку з передавачем або оцінці каналів. Канали можуть стосуватися передачі даних зв'язку і/або даних керування, в одному прикладі, де дані керування можуть задавати метрики якості для каналу зв'язку. У одному прикладі, каналами можуть бути фізичний канал керування низхідної лінії зв'язку (PDCCH) і фізичний канал спільного використання низхідної лінії зв'язку (PDSCH), обидва передаються по низхідних лініях 118 і/або 124 зв'язку. Щоб полегшувати використання каналів керування, може передаватися індикатор формату каналу керування (CCFI) для опису структури каналу керування (і/або спільно використовуваного каналу передачі даних зв'язку) У цьому відношенні, CCFI може передаватися в першому OFDM-символі даного часового інтервалу передачі (ТТІ), тому він є одним з перших прийнятих елементів. Таким чином, наприклад, CCFI, що передається по низхідній лінії 118 зв'язку від базової станції 102 на мобільний пристрій 116, може вказувати декілька подальших OFDM-символів, що містять канали керування. Використовуючи цю інформацію, мобільний пристрій 116 може визначити структуру для подальших каналів керування. Згідно з прикладом, кількістю, що передається в CCFI для зазначення кількості подальших піднесучих, що містять канали керування, може бути n, і n кількість бітів може потребуватися для передачі. Необхідно зрозуміти, що може бути n характерних для каналу керування типів або таких, що належать до, по суті, всіх каналів керування, наприклад. У одному прикладі, де n може дорівнювати 1, 2 або 3, 2 біти потрібно для передачі кількості, і CCFI може кодуватися відображенням бітів на кількість послідовностей символів квадратурної фазової маніпуляції (QPSK) (такі як 4 послідовності з 16 символів QPSK, в одному прикладі). Крім того, CCFI може розширятися по піднесучих, охоплюючи системну смугу частот для першого OFDM-символу. Воно може включати в себе відображення CCFI на конкретні сусідні пари піднесучих; вибрані піднесучі можуть бути характерними для ідентифікатора стільника (наприклад, відповідно до характерного для стільника зсуву або іншого механізму повторного використання). Крім того, CCFI може скремблюватися характерно для ідентифікатора стільника. Крім того, в одному прикладі, CCFI може перестрибувати на даний ТТІ відповідно до ідентифікатора стільника. У одному прикладі, канал керування підтвердження прийому (АСK) низхідної лінії зв'язку (DL) може передаватися згідно з даними CCFI, заданими в першому OFDM-символі. Наприклад, CCFI може задавати кількість подальших OFDM-символів, що містять канал АСK DL. Надалі, дані АСK DL можуть модулюватися в кількість символів QPSK, розширюваних по наступних n OFDM-символах (наприклад, за допомогою розширення з перетворенням Адамара/двійкового дискретного перетворення Фур'є (DFT) і/або т. п.) і скрембльованих подібним чином в дані CCFI. Крім того, може застосовуватися повторення при виборі частот для передачі даних АСK DL, де кожне значення n може мати загальний або унікальний коефіцієнт повторення. З цієї інформації може бути обчислена і використана доступна смуга частот передачі для каналів керування. На приймальній стороні, як описано, мобільні пристрої 116 і/або 122 можуть визначати структуру 5 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналу керування з даних CCFI в першому OFDM-символі і, отже, декодувати канали з подальших OFDM-символів. Звертаючись до фіг. 2, на ній зображений пристрій 200 зв'язку для застосування в середовищі бездротового зв'язку. Пристроєм 200 зв'язку може бути базова станція або її частина, мобільний пристрій або його частина або, по суті, будь-який пристрій зв'язку, який приймає дані, що передаються в середовищі бездротового зв'язку. Пристрій 200 зв'язку може містити визначник 202 CCFI, який генерує CCFI, основуючись, щонайменше частково, на певній кількості подальших OFDM-символів, що містять канали керування, скремблер 204 CCFI, який скремблює CCFI відповідно до ідентифікатора стільника, і пристрій 206 відображення частоти CCFI, який відображає CCFI на одну або декілька пар сусідніх піднесучих першого OFDMсимволу для даного ТТІ. Згідно з одним прикладом, пристрій 200 зв'язку може визначати один або декілька каналів керування і/або передачі даних, для яких інформація про структуру може передаватися так, як описано в даному документі. Наприклад, задавальний блок 202 CCFI може створювати CCFI, який вказує кількість подальших OFDM-символів, що містять один або декілька каналів керування; в одному прикладі CCFI може задаватися як один або декілька бітів. Необхідно зрозуміти, що задавальний блок 202 CCFI може генерувати додаткову або альтернативну інформацію для зберігання в CCFI. Скремблер 204 CCFI може скремблювати CCFI відповідно до характерного для стільника скремблювання (наприклад, основуючись, щонайменше частково, на ідентифікаторі стільника або на відображенні на ідентифікатор стільника). Крім того, скремблер 204 CCFI, або інший компонент пристрою 200 зв'язку, може модулювати скрембльований CCFI по декількох символах QPSK. Блок 206 відображення частоти CCFI може відображати символи на одну або декілька пар сусідніх піднесучих (або окремі піднесучі, триплети, квадруплети і т. д.) для їх передачі. Наприклад, блок 206 відображення частоти CCFI може використовувати сусідні пари піднесучих так, що структура сумісна з однією передавальною антеною і/або просторовочастотним блоковим кодом (SFBC) для 2 і 4 передавальних антен. Додатково, за допомогою використання першого OFDM-символу в даному ТТІ, приймач передачі CCFI може розпізнавати інформацію, яка стосується подальших OFDM-символів, наскільки в них містяться канали керування, як описано. У одному прикладі, перший OFDM-символ для ТТІ може додатково містити опорні сигнали для однієї або декількох антен (не показані) пристрою 200 зв'язку. Блок 206 відображення частоти CCFI може відображати інформацію CCFI на сусідні піднесучі між опорними сигналами (інших або цих же антен) в першому OFDM-символі одного або декількох ТТІ, в одному прикладі. Крім того, в одному прикладі блок 206 відображення частоти CCFI може зсувати піднесучі, використовувані для передачі CCFI по декількох корисних піднесучих; це може забезпечувати ідентифікацію стільника, основуючись, щонайменше частково, на схемі зсуву або повторного використання, вибраній для даного стільника. Необхідно зрозуміти, що кількість доступних схем зсуву або повторного використання може основуватися, щонайменше частково, на доступній смузі частот для передачі, а також розділенні смуги частот на набори піднесучих. Наприклад, блок 206 відображення частоти CCFI може розділяти кількість доступних піднесучих на триплети, які являють собою набори з трьох сусідніх піднесучих. Залежно від кількості символів модуляції QPSK, використовуваних для передачі CCFI, необхідна кількість пар піднесучих може визначатися для передачі CCFI в першому OFDM-символі, і пари піднесучих можуть передаватися в інших триплетах, щоб гарантувати, що меншу кількість стільників передають CCFI на одній і тій же частоті і/або в один і той же час. Наприклад, там, де використовується 16 символів модуляції QPSK для передачі пар сусідніх піднесучих частоти CCFI в даних триплетах, для 75 корисних піднесучих (25 триплетів) коефіцієнтом повторного використання може бути 3, оскільки може бути 3 різних шляхи для одночасного використання триплетів для ефективної передачі CCFI, що додатково описано нижче. Крім того, АСK DL може використовувати це або подібне відображення для зниження міжстільникових перешкод. Таким чином, для даної кількості символів QPSK, використовуваних для передачі АСK DL, дані можуть розширятися по декількох триплетах і повторно використовуватися або зсуватися серед триплетів на подальших ділянках смуги частот (наприклад, OFDM-символах) для інших стільників. Крім того, більший коефіцієнт розширення може використовуватися для передачі АСK DL за допомогою збільшення кількості суміжних триплетів в групі. Наприклад, там, де використовується 2 триплети, канал АСK DL може рівномірно розширятися по групах з 2 триплетів для передачі інформації. Звертаючись тепер до фіг. 3, на ній зображена система 300 бездротового зв'язку, яка передає CCFI для опису одного або декількох каналів керування і/або передачі даних. Система 6 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 300 включає в себе базову станцію 302, яка виконує зв'язок з мобільним пристроєм 304 (і/або будь-якою кількістю інших мобільних пристроїв (не показані)). Базова станція 302 може передавати інформацію на мобільний пристрій 304 по прямій лінії зв'язку або каналу низхідної лінії зв'язку; крім того, базова станція 302 може приймати інформацію від мобільного пристрою 304 по зворотній лінії зв'язку або каналу висхідної лінії зв'язку. Крім того, система 300 може бути МІМО-системою. Також, компоненти і функціональні можливості, показані і описані нижче в базовій станції 302, можуть бути присутніми в мобільному пристрої 304, а також і навпаки, в одному прикладі; описана конфігурація виключає ці компоненти для спрощення опису. Базова станція 302 містить задавальний блок 306 CCFI, який генерує дані CCFI для опису подальших каналів керування, скремблер 308 CCFI, який скремблює дані CCFI для забезпечення деякої ідентифікації стільника, і блок 310 відображення частоти CCFI, який може відображати дані CCFI по декількох частотних піднесучих, які можуть забезпечувати додаткову або альтернативну ідентифікацію стільника. У одному прикладі, як описано, блок 310 відображення частоти CCFI може відображати дані CCFI по піднесучих першого OFDM-символу в ТТІ. У цьому відношенні, мобільний пристрій 304 може спочатку приймати CCFI, який може використовуватися для визначення формату каналу керування для подальших OFDM-символів. Мобільний пристрій 304 включає в себе виявник 312 CCFI, який може визначати положення даних CCFI по частоті, на яке відображається CCFI, а також декодер 314 CCFI, який може декодувати дані CCFI з відображуваних положень по частоті. Наприклад, мобільний пристрій 304 може приймати смугу частот, таку як перший OFDM-символ, що містить дані CCFI. Виявник 312 CCFI може визначати розташування даних CCFI в смузі частот, і декодер 314 CCFI може інтерпретувати дані CCFI. Наприклад, як описано, блок 310 відображення частоти CCFI може призначати пари сусідніх піднесучих в першому OFDM-символі в ТТІ (або, по суті, в будь-якому OFDM-символі або символах в ТТІ) для передачі даних CCFI. У одному прикладі дані CCFI можуть бути між одним або декількома опорними сигналами для даних антен базової станції 302 (не показані). Блок 310 відображення частоти CCFI може додатково розширити дані по парах (або триплетах, квадруплетах і т. д.) сусідніх піднесучих OFDM-символу для враховування кількості символів QPSK, необхідних або потрібних для передачі даних CCFI. Виявник 312 CCFI, при прийомі OFDM-символу або символів, що містять дані, може визначити, які піднесучі передали дані, і, відповідно, декодувати дані, використовуючи декодер 314 CCFI, і/або визначити їх передавальний стільник, основуючись, щонайменше частково, на тому, які піднесучі були використані при передачі. Крім того, мобільний пристрій 304 може використовувати декодовані дані CCFI для визначення інформації, яка стосується структури подальших каналів керування і/або передачі даних (такої як кількість подальших OFDMсимволів, що містять канали керування). Звертаючись тепер до фіг. 4, на ній зображені зразкові OFDM-символи 400 і 402 для множини стільників, по яких передаються дані CCFI. Необхідно зрозуміти, що OFDM-символи альтернативно можуть являти собою, по суті, будь-яку розділену смугу частот, так що ділянки можуть окремо визначатися і інтерпретуватися. OFDM-символи 400 можуть представляти 4 OFDM-символи від різних стільників, де інформація CCFI передається від кожного стільника. У цьому відношенні, наприклад, OFDM-символи можуть бути першими переданими в даному ТТІ для кожного з 4 стільників. Опорні сигнали 404 і 406 передаються в кожному стільнику для кожної антени (2 передавальні антени в цьому випадку) по декількох піднесучих, як показано. У даному прикладі, дані CCFI можуть передаватися в сусідніх парах піднесучих по OFDMсимволах, таких як сусідня пара 408. Вибрані піднесучі можуть зсуватися як функція кількості символів QPSK, необхідних для передачі даних CCFI, а також кількості доступних піднесучих (або наборів піднесучих, таких як триплети). Зразкові OFDM-символи 400 можуть бути сконфігуровані, наприклад, для 16 символів QPSK, необхідних по 75 доступних піднесучих (або 25 триплетах) У даному прикладі, пари піднесучих, що містять дані CCFI, рівномірно розширяються через три триплети в даному OFDM-символі. Це дозволяє передавати 8 пар по даному OFDM-символу, в той же час зберігаючи максимальне повторне використання. Таким чином, OFDM-символи для додаткових стільників, як показано на 400, можуть зсувати піднесучі, використовувані для передачі даних CCFI на декілька триплетів (наприклад, +1, +2 або +3, як показано). Це може додатково забезпечувати ідентифікацію для даних стільників. Необхідно зрозуміти, що можуть використовуватися додаткові схеми розширення і зсуву, в одному прикладі, для надання унікальної ідентифікації для стільників, пов'язаних з однією або декількома базовими станціями, їх секторами або антенами. Як описано вище, канал АСK DL може додатково використовувати цю або подібну конфігурацію для зниження міжстільникових перешкод. 7 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зразкові OFDM-символи 402 можуть стосуватися 4 стільників базової станції або сектора, що має 4 передавальні антени. У даному прикладі, опорні сигнали 410 і 412 передаються по OFDM-символах, які можуть бути першими OFDM-символами ТТІ, як описано, разом з даними CCFI в позиції 414 і іншими даними CCFI в позиції 416. Необхідно зрозуміти, що, хоч це не показано, опорні сигнали також можуть передаватися для антен 3 і 4. Наприклад, даних CCFI в позиції 414 можуть стосуватися керування форматуванням для двох антен (таких як 1 і 3), тоді як дані CCFI в позиції 416 можуть стосуватися керування форматуванням для інших двох антен (таких як 2 і 4). Крім того, дві антени, для яких дані CCFI не передаються, можуть приховуватися по парі піднесучих для виконання рознесення на передачі з частотною комутацією по парах антен (наприклад, 1/3 і 2/4). Аналогічно, дані CCFI можуть розширятися в даному прикладі по OFDM-символу. Таким чином, де потрібні 16 символів QPSK для передачі кожної частини даних CCFI, показаний приклад може добре працювати для, по суті, 75 піднесучих (25 триплетів), рівномірно розташовуючи кожну пару піднесучих даних CCFI через 3 триплети і чергуючи передачу даних CCFI від кожної пари антен в кожному триплеті. Крім того, аналогічним чином може застосовуватися зсув, як описано для випадку з 2 передавальними антенами. Необхідно зрозуміти, що можуть бути розроблені подібні схеми для більшої або меншої кількості антен і/або стільників залежно також від розміру даних і кількості доступних піднесучих. Посилаючись на фіг. 5-6, на них зображені методології, які стосуються передачі і прийому даних CCFI в мережах бездротового зв'язку. Хоч, з метою спрощення пояснення, методології показані і описані як послідовність дій, необхідно зрозуміти і оцінити, що методології не обмежуються порядком дій, оскільки деякі дії, згідно з одним або декількома варіантами здійснення, можуть відбуватися в інших порядках і/або одночасно з іншими діями, відмінним від того, який показаний і описаний в даному документі. Наприклад, фахівець в даній галузі техніки зрозуміє і оцінить, що методологія альтернативно може бути представлена у вигляді послідовності взаємопов'язаних станів або подій, таких як на діаграмі станів. Крім того, не всі зображені дії можуть потребуватися для реалізації методології згідно з одним або декількома варіантами здійснення. Звертаючись до фіг. 5, на ній зображена методологія 500, яка сприяє передачі даних CCFI так, щоб ідентифікувати пов'язаний стільник. На етапі 502 генеруються дані CCFI, які можуть стосуватися структури подальших каналів керування. У цьому відношенні, дані CCFI можуть посилатися перед каналами керування так, що приймач знає про структуру каналу керування і/або каналу передачі даних. На етапі 504 вибирається розташування по частоті для передачі даних CCFI. Як описано, розташування може основуватися, щонайменше частково, на кількості символів QPSK, необхідних для передачі даних CCFI, а також розмірі доступної смуги частот. У одному прикладі, смуга частот може містити початковий OFDM-символ в ТТІ, що має множину піднесучих. Таким чином, вибрані піднесучі можуть залежати від доступної величини, як описано, в одному прикладі можуть вибиратися піднесучі між опорними сигналами для передачі даних CCFI. На етапі 506 розташування по частоті можуть зсуватися для одного або декількох інших стільників. Це гарантує те, що менше стільників передають CCFI на одній і тій же частоті і/або в один і той же час; крім того, зсув розташування по частоті може використовуватися приймачем, щонайменше частково, для ідентифікації передавального стільника. У прикладі OFDM-символу, доступні піднесучі можуть групуватися в сусідні сукупності, такі як триплети, як описано. Отже, дані CCFI можуть рівномірно розширятися по триплетах. Для даних стільників, дані CCFI можуть зсуватися на зміщення триплетів, забезпечуючи ідентифікуючий фактор для стільника, як описано вище Крім того, дані CCFI можуть скремблюватися для забезпечення ідентифікації стільника. На етапі 508 дані CCFI передаються на вибраних розташуваннях по частоті. Звертаючись до фіг. 6, на ній зображена методологія 600, яка сприяє прийому даних CCFI і ідентифікації їх передавача, основуючись на розташуванні по частоті даних. На етапі 602 приймається первинний сигнал для ТТІ. Як описано, ним може бути початковий OFDM-символ, що містить множину піднесучих. Піднесучі можуть додатково містити опорні сигнали, а також дані CCFI. На етапі 604 може задаватися розташування даних CCFI; ним може бути розташування піднесучих, наприклад. На етапі 606 визначається скремблювання даних CCFI. Використовуючи цю інформацію, на етапі 608 може однозначно ідентифікуватися стільник, що передає дані CCFI, як додатково описано вище. Наприклад, дані CCFI можуть зсуватися в OFDM-символі в порівнянні з іншими символами, що передаються, забезпечуючи ідентифікуючий фактор. Крім того, дані CCFI можуть використовуватися для визначення аспектів, що стосуються подальших каналів керування і/або передачі даних. Зрозуміло, що, згідно з одним або декількома аспектами, описаними в даному документі, можуть бути зроблені припущення відносно визначення передавального стільника, основані, 8 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше частково, на розташуванні і/або скремблюванні даних CCFI, як описано. Як використовується в даному документі. термін "робити припущення" або "припущення" стосується, в основному, процесу міркування або припущення про стани системи, середовища і/або користувача з множини спостережень, зафіксованих за допомогою подій і/або даних. Припущення може застосовуватися для визначення конкретного контексту або дії, або може створювати, наприклад, розподіл імовірності по станах. Припущення може бути імовірнісним тобто обчислення розподілу імовірності по станах, що представляють інтерес, основуючись на розгляді даних і подій. Припущення також може посилатися на методи, застосовувані для складання подій більш високого рівня з множини подій і/або даних. Таке припущення приводить до складання нових подій або дій з множини спостережуваних подій і/або збережуваних даних про подію, корелюються чи ні події в безпосередній часовій близькості, і чи походять події і дані від одного або декількох джерел подій і даних. Фіг. 7 являє собою ілюстрацію мобільного пристрою 700, який полегшує прийом і інтерпретування даних CCFI. Мобільний пристрій 700 містить приймач 702, який приймає сигнал, наприклад, від приймальної антени (не показана), виконує звичайні дії (наприклад, фільтрує, посилює, перетворює з пониженням частоти і т. д.) над сигналом, що приймається, і оцифровує приведений в певний стан сигнал для одержання відліків. Приймач 702 може містити демодулятор 704, який може демодулювати символи, що приймаються, і подавати їх на процесор 706 для оцінки каналу. Процесором 706 може бути процесор, виділений для аналізу інформації, що приймається приймачем 702, і/або генерування інформації для передачі передавачем 716, процесор, який керує одним або декількома компонентами мобільного пристрою 700, і/або процесор, який як аналізує інформацію, що приймається приймачем 702, генерує інформацію для передачі передавачем 716, так і керує одним або декількома компонентами мобільного пристрою 700. Мобільний пристрій 700 може додатково містити пам'ять 708, яка сполучена з можливістю роботи з процесором 706, і яка може зберігати дані, що підлягають передачі, дані, що приймаються, інформацію, яка стосується доступних каналів, дані, асоційовані з аналізованим сигналом і/або інтенсивністю перешкод, інформацію, яка стосується призначеного каналу, потужності, швидкості передачі або т. п., і будь-яку іншу придатну інформацію для оцінки каналу і передачі по каналу. Пам'ять 708 може додатково зберігати протоколи і/або алгоритми, пов'язані з оцінкою і/або використанням каналу (наприклад, на основі робочих характеристик, на основі пропускної здатності і т. д.). Зрозуміло, що сховищем даних (наприклад, пам'яттю 708), описаним в даному документі, може бути енергозалежна пам'ять або енергонезалежна пам'ять, або вона може включати в себе як енергозалежну, так і енергонезалежну пам'ять. Як ілюстрація, і не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (RAM), який діє як зовнішня кеш-пам'ять. Як ілюстрація, а не обмеження, RAM доступний в багатьох видах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю обміну (DDR SDRAM), вдосконалений SDRAM (ESDRAM), DRAM з синхронним зв'язком (SLDRAM) і RAM з шиною прямого резидентного доступу (DRRAM). Пам'ять 708 систем і способів, що розглядаються, як передбачається, містить, не обмежуючись ними, ці і будь-які інші придатні типи пам'яті. Процесор 706 і/або приймач 702 може бути додатково сполучений з можливістю роботи з виявником 710 даних CCFI, який може визначати розташування по частоті CCFI зі смуги частот, що приймається, і декодер 712 даних CCFI, який може декодувати або іншим чином інтерпретувати дані CCFI Наприклад, приймач 702 може приймати початковий сигнал в ТТІ, такий як перший OFDM-символ, що містить дані CCFI, а також іншу інформацію (наприклад, опорні сигнали). Виявник 710 даних CCFI може визначати розташування по частоті для даних CCFI в сигналах, що приймаються, такі як розташування піднесучих в OFDM-символі. Використовуючи цю інформацію, декодер 712 даних CCFI може не тільки декодувати дані CCFI для визначення структури одного або декількох подальших каналів керування або передачі даних, але також визначати ідентифікацію стільника, що передає дані CCFI, основуючись, щонайменше частково, на розташуваннях по частоті, використовуваних для передачі даних CCFI (наприклад, використовуваних положеннях піднесучих OFDM-символу), як описано. Крім того, як показано вище, дані CCFI можуть скремблюватися, і виявлення використовуваного скремблювання може додатково ідентифікувати передавальний стільник. Мобільний пристрій 700 ще додатково містить модулятор 714 і передавач 716, які відповідно модулюють і 9 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 передають сигнал, наприклад, на базову станцію, інший мобільний пристрій і т. д. Хоч вони зображені як окремі від процесора 706, необхідно зрозуміти, що виявник 710 даних CCFI, декодер 712 даних CCFI, демодулятор 704 і/або модулятор 714 можуть бути частиною процесора 706 або численних процесорів (не показані). Фіг. 8 являє собою ілюстрацію системи 800, яка сприяє генеруванню і вибору частоти для передачі даних CCFI. Система 800 містить базову станцію 802 (наприклад, точку доступу, …) з приймачем 810, який приймає сигнал(и) від одного або декількох мобільних пристроїв 804 за допомогою множини приймальних антен 806, і передавач 824, який передає на один або декілька мобільних пристроїв 804 за допомогою передавальної антени 808. Приймач 810 може приймати інформацію від приймальних антен 806 і пов'язаний з можливістю роботи з демодулятором 812, який демодулює інформацію, що приймається. Демодульовані символи аналізуються процесором 814, який може бути подібним процесору, описаному вище відносно фіг. 7, і який сполучений з пам'яттю 816, яка зберігає інформацію, що стосується оцінки рівня сигналу (наприклад, пілотного сигналу) і/або рівня перешкод, дані, які передаються або приймаються від мобільного пристрою (пристроїв) 804 (або іншої базової станції (не показана)), і/або будь-яку іншу придатну інформацію, яка стосується виконання різних дій і функцій, викладених в даному документі. Процесор 814 додатково сполучений з пристроєм 818 відображення частоти CCFI, який вибирає розташування по частоті для передачі даних CCFI, а також скремблером 820 CCFI, який скремблює дані CCFI. Згідно з прикладом, процесор 814, або компонент, сполучений з ним, може генерувати дані CCFI для передачі на один або декілька мобільних пристроїв 804, які описують структуру подальших каналів керування, як описано. Пристрій 818 відображення частоти CCFI може вибирати розташування по частоті для використання при передачі даних CCFI; вибрані розташування, щонайменше частково, можуть ідентифікувати стільник, до якого належать дані CCFI. Як описано раніше, дані CCFI можуть рівномірно розширятися по смузі частот (такій як початковий OFDM-символ ТТІ), основуючись, щонайменше частково, на кількості доступних піднесучих і кількості символів QPSK, необхідних для передачі даних CCFI. Крім того, використовуваними піднесучими можуть бути сусідні пари і можуть зсуватися залежно від стільника, що передає дані. Крім того, скремблер 820 CCFI може скремблювати дані CCFI, які можуть додатково або альтернативно використовуватися для ідентифікації передавального стільника. Крім того, хоч вони зображені як окремі від процесора 814, необхідно зрозуміти, що пристрій 818 відображення частоти CCFI, скремблер 820 CCFI, демодулятор 812 і/або модулятор 822 можуть бути частиною процесора 814 або численних процесорів (не показані). Фіг. 9 зображає зразкову систему 900 бездротового зв'язку. Система 900 бездротового зв'язку зображує одну базову станцію 910 і один мобільний пристрій 950, для стислості. Однак необхідно зрозуміти, що система 900 може включати в себе більше однієї базової станції і/або більше одного мобільного пристрою. причому додаткові базові станції і/або мобільні пристрої можуть бути, по суті, подібними або відмінними від зразкової базової станції 910 і мобільного пристрою 950, описаних нижче. Крім того, необхідно зрозуміти, що базова станція 910 і/або мобільний пристрій 950 можуть застосовувати системи (фіг. 1-3 і 7-8), конфігурації (фіг. 4) і/або способи (фіг. 5-6), описані в даному документі, щоб сприяти бездротовому зв'язку між ними. На базовій станції 910 дані трафіку для декількох потоків даних подаються від джерела 912 даних на процесор 914 даних передачі (ТХ). Згідно з прикладом, кожний потік даних може передаватися по відповідній антені. Процесор 914 даних ТХ форматує, кодує і перемежовує потік даних трафіку, основуючись на конкретній схемі кодування, вибраній для цього потоку даних для одержання кодованих даних. Кодовані дані для кожного потоку даних можуть мультиплексуватися з пілотними даними, використовуючи методи мультиплексування з ортогональним частотним розділенням (OFDM). Додатково або альтернативно, пілотні символи можуть мультиплексуватися з частотним розділенням (FDM), мультиплексуватися з часовим розділенням (TDM) або мультиплексуватися з кодовим розділенням (CDM). Пілотні дані являють собою звичайно відому структуру даних, яка обробляється відомим чином і може використовуватися в мобільному пристрої 950 для оцінки характеристики каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних можуть модулюватися (наприклад, відображатися на символи), основуючись на конкретній схемі модуляції (наприклад, двійкова фазова маніпуляція (BPSK), квадратурна фазова маніпуляція (QPSK), багатопозиційна фазова маніпуляція (M-PSK), багатопозиційна квадратурна амплітудна модуляція (M-QAM) і т. д.), вибраній для цього потоку даних для одержання модуляційних символів. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися інструкціями, виконуваними або забезпечуваними процесором 930. 10 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 Модуляційні символи для потоків даних можуть подаватися на процесор 920 МІМО ТХ, який може додатково обробляти модуляційні символи (наприклад, для OFDM). Процесор 920 МІМО ТХ потім подає NT потоків модуляційних символів на NT передавачів (TMTR) 922a-922t. У різних варіантах здійснення процесор 920 МІМО ТХ застосовує вагові коефіцієнти формування променя до символів потоків даних і до антени, з якої передається символ. Кожний передавач 922 приймає і обробляє відповідний потік символів для одержання одного або декількох аналогових сигналів і додатково приводить в певний стан (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для одержання модульованого сигналу, придатного для передачі по МІМО-каналу. Крім того, NТ модульованих сигналів від передавачів 922a-922t передаються з NT антен 924а-924і, відповідно. На мобільному пристрої 950 модульовані сигнали, що передаються, приймаються NR антенами 952а-952r, і сигнал, що приймається, від кожної антени 952 подається на відповідний приймач (RCVR) 954а-954r. Кожний приймач 954 приводить в певний стан (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, оцифровує приведений в певний стан сигнал для одержання відліків і додатково обробляє відліки для одержання відповідного "прийнятого" потоку символів. Процесор 960 даних RX може приймати і обробляти NR прийнятих потоків символів від NR приймачів 954, основуючись на конкретному методі обробки приймача, для одержання NT "виявлених" потоків символів. Процесор 960 даних RX може демодулювати, усувати перемежовування і декодувати кожний виявлений потік символів для відновлення даних трафіку для потоку даних. Обробка процесором 960 даних RX є комплементарною обробці, виконуваній процесором 920 МІМО ТХ і процесором 914 даних ТХ на базовій станції 910. Процесор 970 може періодично визначати, яку використовувати матрицю попереднього кодування, як описано вище. Крім того, процесор 970 може формувати повідомлення зворотної лінії зв'язку, що містить частину з індексом матриці і частину зі значенням рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, яка стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку може оброблятися процесором 938 даних ТХ, який також приймає дані трафіку для декількох потоків даних від джерела 936 даних, модульованих модулятором 980, які приводяться в певний стан передавачами 954а-954r і передаються зворотно на базову станцію 910. На базовій станції 910 модульовані сигнали від мобільного пристрою 950 приймаються антенами 924, приводяться в певний стан приймачами 922, демодулюються демодулятором 940 і обробляються процесором 942 даних RX для витягання повідомлення зворотної лінії зв'язку, що передається мобільним пристроєм 950. Крім того, процесор 930 може обробляти витягнуте повідомлення для визначення, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування променя. Процесори 930 і 970 можуть керувати (наприклад, контролювати, координувати, керувати і т. д.) роботою на базовій станції 910 і мобільному пристрої 950, відповідно. Відповідні процесори 930 і 970 можуть бути пов'язані з пам'яттю 932 і 972, що зберігають коди і дані програм. Процесори 930 і 970 також можуть виконувати обчислення для виведення частотної і імпульсної характеристики для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. Необхідно зрозуміти, що варіанти здійснення, описані в даному документі, можуть бути реалізовані апаратними, програмними, апаратно-програмними, міжплатформними програмними засобами, мікрокодом або будь-якою їх комбінацією. Для апаратної реалізації блоки обробки можуть бути реалізовані в одній або декількох спеціалізованих інтегральних схемах (спеціалізованих ІС), процесорах цифрової обробки сигналів (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, розроблених для виконання функцій, описаних в даному документі, або в їх комбінаціях. Якщо варіанти здійснення реалізовуються програмними, апаратно-програмними, міжплатформними програмними засобами або мікрокодом, програмним кодом або кодовими сегментами, вони можуть зберігатися на машинозчитуваному носії інформації, такому як запам'ятовуючий компонент. Кодовий сегмент може представляти процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас або будь-яке поєднання інструкцій, структур даних або операторів програми. Кодовий сегмент може бути пов'язаний з іншим кодовим сегментом або апаратною схемою за допомогою пересилки і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть пересилатися, направлятися або 11 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 передаватися, використовуючи будь-які придатні засоби, включаючи спільне використання пам'яті, пересилку повідомлень, пересилку маркера, мережні передачі і т. д. Для програмної реалізації, методи, описані в даному документі, можуть бути реалізовані з модулями (наприклад, процедурами, функціями і т. п.), які виконують функції, описані в даному документі. Коди програмних засобів можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований в процесорі або поза процесором, в цьому випадку він може бути пов'язаний з можливістю передачі даних з процесором за допомогою різних засобів, що відомо в техніці. З посиланням на фіг. 10, на ній зображена система 1000, яка генерує і селективно передає дані CCFI по вибраних частотних ділянках. Наприклад, система 1000 може знаходитися, щонайменше частково, на базовій станції, мобільному пристрої і т. д. Необхідно зрозуміти, що система 1000 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, які реалізовуються процесором, програмними засобами або їх комбінацією (наприклад, апаратно-програмними засобами). Система 1000 включає в себе логічне групування 1002 електричних компонентів, які можуть діяти спільно. Наприклад, логічне групування 1002 може включати в себе електричний компонент 1004 для генерування даних CCFI, які задають структуру каналів керування, що передаються пізніше. Наприклад, дані CCFI можуть стосуватися кількості подальших OFDMсимволів, що містять дані керування. Далі, логічне групування 1002 може містити електричний компонент 1006 для вибору ділянки смуги частот, по якій розширяються дані CCFI, основуючись, щонайменше частково, на зсуві з можливістю повторного використання по смузі частот відповідно до ідентифікатора стільника. Наприклад, частота може вибиратися на основі, щонайменше частково, доступної частоти і частоти, яка необхідна для передачі даних CCFI. Вибрана частота може зсуватися для даного стільника, щоб унікально ідентифікувати стільник; в цьому відношенні, смуга частот використовується повторно таким чином, щоб ідентифікувати передавач даних CCFI, як описано раніше. Крім того, дані CCFI можуть відображатися в початковому OFDM-символі ТТІ, наприклад, так, що приймач може визначити структуру каналу керування перед прийомом каналів керування. Крім того, логічне групування 1002 може містити електричний компонент 1008 для передачі даних CCFI по вибраній ділянці смуги частот. У одному прикладі, приймальні пристрої можуть використовувати дані CCFI, що передаються, для ідентифікації передавального стільника. Крім того, система 1000 може включати в себе пам'ять 1010, яка зберігає інструкції для виконання функцій, пов'язаних з електричними компонентами 1004, 1006 і 1008. Хоч вони показані зовнішніми для пам'яті 1010, необхідно зрозуміти, що один або декілька з електричних компонентів 1004, 1006 і 1008 можуть знаходитися в пам'яті 1010. Звертаючись до фіг. 11, на ній зображена система 1100, яка приймає і інтерпретує дані CCFI в мережі бездротового зв'язку. Система 1100 може знаходитися, наприклад, на базовій станції, мобільному пристрої і т. д. Як зображено, система 1100 включає в себе функціональні блоки, які можуть представляти функції, що реалізовуються процесором, програмними засобами або їх поєднанням (наприклад, апаратно-програмними засобами). Система 1100 включає в себе логічне групування 1102 електричних компонентів, які сприяють прийому і використанню даних CCFI. Логічне групування 1102 може включати в себе електричний компонент 1104 для визначення розташування по частоті даних CCFI по ділянці смуги частот, що приймається. Така інформація дозволяє приймачу не тільки ідентифікувати передавач інформації, але також декодувати дані CCFI, які можуть бути використані при визначенні структури подальших каналів керування і/або передачі даних. Крім того, логічне групування 1102 може включати в себе електричний компонент 1106 для ідентифікації передавального стільника, основуючись, щонайменше частково, на розташуванні даних CCFI на ділянці смуги частот. Таким чином, дані CCFI можуть розширятися по смузі частот і зсуватися так, щоб ідентифікувати передавальний стільник, як описано вище. Крім того, система 1100 може включати в себе пам'ять 1108, яка зберігає інструкції для виконання функцій, пов'язаних з електричними компонентами 1104 і 1106. Хоч вони показані як зовнішні для пам'яті 1108, необхідно зрозуміти, що електричні компоненти 1104 і 1106 можуть знаходитися в пам'яті 1108. Описане вище включає в себе приклади одного або декількох варіантів здійснення. Звичайно, не можна описати кожну можливу комбінацію компонентів або методологій для цілей опису вищезазначених варіантів здійснення, але фахівець в даній галузі техніки може визнати, що можливі багато які додаткові об'єднання і перестановки різних варіантів здійснення. Отже, як передбачається, описані варіанти здійснення охоплюють всі такі зміни, модифікації і варіанти, які підпадають під суть і об'єм прикладеної формули винаходу. Крім того, в тій мірі, в який термін "включає в себе" використовується або в докладному описі, або у формулі винаходу, такий термін, як передбачається, є включним таким чином, який подібний терміну "який 12 UA 98149 C2 містить", як "який містить" інтерпретується, коли він застосовується як перехідне слово у формулі винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Спосіб передачі інформації про формат каналу керування в мережах бездротового зв'язку, який включає етапи, на яких: генерують дані індикатора формату каналу керування (CCFI), які задають структуру каналів керування, що передаються пізніше по одній або декількох антенах; вибирають піднесучі зі смуги частот, по яких розширюють дані CCFI на основі, щонайменше частково, зсуву піднесучих, використовуваних відповідно до ідентифікатора стільника; і передають дані CCFI по вибраних піднесучих зі смуги частот. 2. Спосіб за п. 1, який додатково включає етап, на якому скремблюють дані CCFI відповідно до ідентифікатора стільника. 3. Спосіб за п. 1, в якому піднесучі додатково вибирають відповідно до кількості символів квадратурної фазової маніпуляції (QPSK), необхідних для передачі даних CCFI, а також кількості доступних піднесучих. 4. Спосіб за п. 1, в якому піднесучі являють собою піднесучі першого символу мультиплексування з ортогональним частотним розділенням (OFDM) в даному часовому інтервалі передачі (ТТІ). 5. Спосіб за п. 1, в якому пари сусідніх піднесучих розташовуються між піднесучими, які використовуються для передачі опорних сигналів. 6. Спосіб за п. 1, який додатково включає етап, на якому вибирають інші піднесучі зі смуги частот для розширення даних CCFI, генерованих для однієї або декількох інших антен. 7. Спосіб за п. 6, який додатково включає чергування вибору піднесучих і інших піднесучих по смузі частот. 8. Пристрій бездротового зв'язку, який містить: щонайменше один процесор, виконаний з можливістю: вибору ділянки смуги частот для розширення даних індикатора формату каналу керування (CCFI) для однієї або декількох антен на основі, щонайменше частково, ідентифікатора стільника, причому ділянка смуги частот містить множину пар сусідніх піднесучих; і передачі даних CCFI по ділянці смуги частот; і пам'ять, сполучену з щонайменше одним процесором. 9. Пристрій бездротового зв'язку за п. 8, в якому щонайменше один процесор додатково виконаний з можливістю скремблювання даних CCFI відповідно до ідентифікатора стільника. 10. Пристрій бездротового зв'язку за п. 9, в якому ділянка смуги частот містить множину пар сусідніх піднесучих першого символу мультиплексування з ортогональним частотним розділенням (OFDM) у часовому інтервалі передачі (ТТІ). 11. Пристрій бездротового зв'язку за п. 10, в якому піднесучі додатково вибираються відповідно до кількості символів квадратурної фазової маніпуляції (QPSK), необхідних для передачі даних CCFI, а також кількості доступних піднесучих. 12. Пристрій бездротового зв'язку за п. 11, в якому вибрані піднесучі являють собою множину пар сусідніх піднесучих, розташованих між одним або декількома опорними сигналами, які стосуються однієї або декількох антен пристрою бездротового зв'язку. 13. Пристрій бездротового зв'язку за п. 8, в якому щонайменше один процесор додатково виконаний з можливістю вибору інших ділянок смуги частот для розширення даних CCFI, які стосуються однієї або декількох інших антен. 14. Пристрій бездротового зв'язку за п. 13, в якому вибрані ділянки смуги частот і вибрані інші ділянки смуги частот чергуються по смузі частот. 15. Пристрій бездротового зв'язку, який передає інформацію про формат каналу керування в мережах бездротового зв'язку, який містить: засіб для генерування даних індикатора формату каналу керування (CCFI), які задають структуру каналів керування, що передаються пізніше; засіб для вибору ділянки смуги частот, по якій розширяються дані CCFI на основі, щонайменше частково, повторно використовуваного зсуву по смузі частот відповідно до ідентифікатора стільника, причому ділянка смуги частот містить множину пар сусідніх піднесучих; і засіб для передачі даних CCFI по вибраній ділянці смуги частот. 16. Пристрій бездротового зв'язку за п. 15, який додатково містить засіб для скремблювання даних CCFI відповідно до ідентифікатора стільника. 13 UA 98149 C2 5 10 15 20 25 30 35 40 45 50 55 60 17. Пристрій бездротового зв'язку за п. 15, в якому ділянка смуги частот, яка містить множину пар сусідніх піднесучих, стосується піднесучих першого символу мультиплексування з ортогональним частотним розділенням (OFDM) в даному часовому інтервалі передачі (ТТІ). 18. Пристрій бездротового зв'язку за п. 17, в якому піднесучі додатково вибираються відповідно до кількості символів квадратурної фазової маніпуляції (QPSK), необхідних для передачі даних CCFI, а також кількості доступних піднесучих. 19. Пристрій бездротового зв'язку за п. 18, в якому піднесучі розташовані між піднесучими, які використовуються для передачі опорних сигналів, які стосуються однієї або декількох антен. 20. Пристрій бездротового зв'язку за п. 15, який додатково містить засіб для розширення даних про канал керування по подальших ділянках смуги частот відповідно до структури, заданої в даних CCFI. 21. Пристрій бездротового зв'язку за п. 15, який додатково містить засіб для вибору іншої ділянки смуги частот для розширення даних CCFI, генерованих для однієї або декількох інших антен. 22. Пристрій бездротового зв'язку за п. 21, в якому вибір ділянки смуги частот і іншої ділянки смуги частот чергується по смузі частот. 23. Зчитуваний комп'ютером носій інформації, який містить коди, збережені на ньому, які, при виконанні комп’ютером, призначають комп’ютеру виконувати спосіб за п. 1. 24. Зчитуваний комп'ютером носій інформації за п. 23, який додатково містить код, який призначає комп'ютеру скремблювати дані CCFI відповідно до ідентифікатора стільника. 25. Спосіб прийому інформації про формат каналу керування в мережах бездротового зв'язку, який включає етапи, на яких: приймають початкову ділянку смуги частот у часовому інтервалі передачі (ТТІ) від передавального стільника; виявляють розташування по частоті даних індикатора формату каналу керування (CCFI) на ділянці смуги частот, причому ділянка смуги частот містить множину пар сусідніх піднесучих; і ідентифікують передавальний стільник на основі, щонайменше частково, розташування даних CCFI на ділянці смуги частот. 26. Спосіб за п. 25, який додатково містить ідентифікацію передавального стільника, яка додатково основана, щонайменше частково, на виявленому скремблюванні даних CCFI. 27. Спосіб за п. 25, в якому дані CCFI розташовують між частотами, які використовуються для передачі опорних сигналів, на ділянці смуги частот. 28. Спосіб за п. 25, в якому дані CCFI зсувають на ділянці смуги частот, при цьому стільник ідентифікують на основі, щонайменше частково, зсуву. 29. Спосіб за п. 25, в якому ділянка смуги частот містять множину пар сусідніх піднесучих першого символу мультиплексування з ортогональним частотним розділенням (OFDM) для часового інтервалу передачі (ТТІ). 30. Пристрій бездротового зв'язку, який містить: щонайменше один процесор, виконаний з можливістю: виявлення розташування по частоті даних індикатора формату каналу керування (CCFI) в сигналі, що приймається, причому згаданий сигнал містить множину пар сусідніх піднесучих; і ідентифікації передавача даних CCFI, на основі, щонайменше частково, розташування по частоті; і пам'ять, сполучену з щонайменше одним процесором. 31. Пристрій бездротового зв'язку за п. 30, який додатково містить ідентифікацію передавача, яка додатково основана, щонайменше частково, на виявленому скремблюванні даних CCFI. 32. Пристрій бездротового зв'язку за п. 30, в якому дані CCFI розташовуються між частотами, які використовуються для передачі опорних сигналів, в сигналі. 33. Пристрій бездротового зв'язку за п. 30, в якому дані CCFI зсуваються в сигналі, при цьому передавач ідентифікується на основі, щонайменше частково, зсуву. 34. Пристрій бездротового зв'язку за п. 30, в якому згаданий сигнал містить множину пар сусідніх піднесучих першого символу мультиплексування з ортогональним частотним розділенням (OFDM) для часового інтервалу передачі (ТТІ). 35. Пристрій бездротового зв'язку для прийому інформації про формат каналу керування в мережі бездротового зв'язку, який містить: засіб для визначення розташування по частоті даних індикатора формату каналу керування (CCFI) на ділянці смуги частот, що приймається, причому ділянка смуги частот містить множину пар сусідніх піднесучих; і засіб для ідентифікації передавального стільника на основі, щонайменше частково, розташування даних CCFI на ділянці смуги частот. 14 UA 98149 C2 5 10 15 20 36. Пристрій бездротового зв'язку за п. 35, який додатково містить ідентифікацію передавального стільника, яка додатково основана, щонайменше частково, на виявленому скремблюванні даних CCFI. 37. Пристрій бездротового зв'язку за п. 35, в якому дані CCFI розташовуються між частотами, які використовуються для передачі опорних сигналів, на ділянці смуги частот. 38. Пристрій бездротового зв'язку за п. 35, в якому дані CCFI зсуваються на ділянці смуги частот, при цьому стільник ідентифікується на основі, щонайменше частково, зсуву. 39. Пристрій бездротового зв'язку за п. 35, в якому ділянка смуги частот містить множину пар сусідніх піднесучих першого символу мультиплексування з ортогональним частотним розділенням (OFDM) для часового інтервалу передачі (ТТІ). 40. Пристрій бездротового зв'язку за п. 35, який додатково містить засіб для декодування даних керування з подальших ділянок смуги частот на основі, щонайменше частково, даних CCFI. 41. Пристрій бездротового зв'язку за п. 35, який додатково містить засіб для інтерпретування даних підтвердження прийому низхідної лінії зв'язку, розташованих між частотами, які використовуються для передачі опорних сигналів, і даних CCFI на подальших ділянках смуги частот. 42. Пристрій бездротового зв'язку за п. 41, в якому дані підтвердження прийому низхідної лінії зв'язку розширюються по подальших ділянках смуги частот для зменшення міжстільникових перешкод відповідно до ідентифікатора стільника. 43. Зчитуваний комп'ютером носій інформації, який містить коди, збережені на ньому, які, при виконанні комп’ютером, призначають комп’ютеру виконувати спосіб за п. 25. 44. Зчитуваний комп'ютером носій інформації за п. 43, який додатково містить код для ідентифікації передавального стільника, який додатково оснований, щонайменше частково, на виявленому скремблюванні даних CCFI. 15 UA 98149 C2 16 UA 98149 C2 17 UA 98149 C2 18 UA 98149 C2 19 UA 98149 C2 20 UA 98149 C2 21 UA 98149 C2 22 UA 98149 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
