Система і спосіб для надання можливості настроювання потужності базової станції на основі маякових радіосигналів сусідніх вузлів в межах мережі

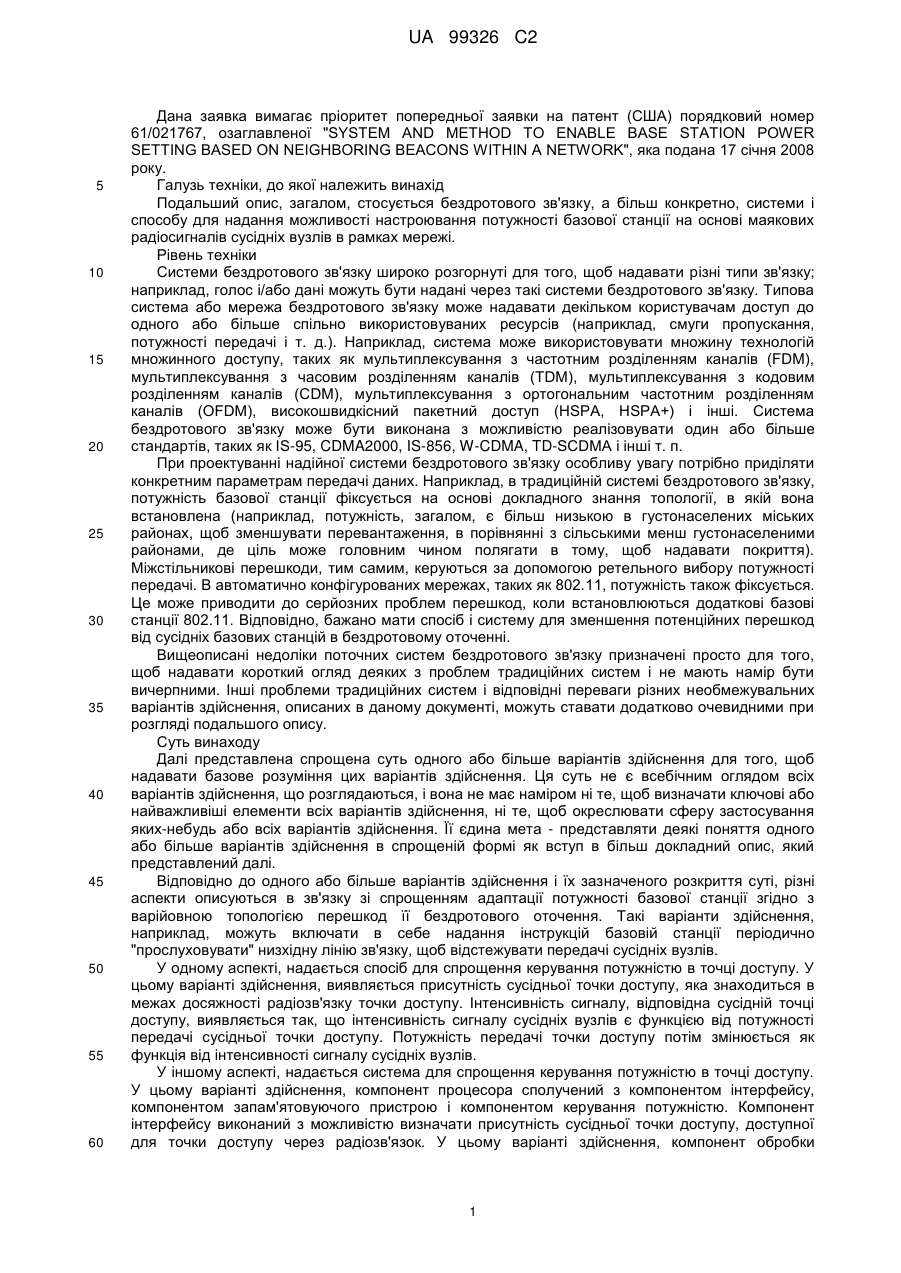

Реферат: Надаються системи і способи для спрощення керування потужністю в точці доступу. Розкриті варіанти здійснення включають в себе виявлення присутності сусідньої точки доступу, яка знаходиться в рамках досяжності радіозв'язку точки доступу. Інтенсивність сигналу, відповідна сусідній точці доступу, виявляється так, що інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідньої точки доступу. Потужність передачі точки доступу потім змінюється як функція від інтенсивності сигналу сусідніх вузлів. UA 99326 C2 (12) UA 99326 C2 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет попередньої заявки на патент (США) порядковий номер 61/021767, озаглавленої "SYSTEM AND METHOD TO ENABLE BASE STATION POWER SETTING BASED ON NEIGHBORING BEACONS WITHIN A NETWORK", яка подана 17 січня 2008 року. Галузь техніки, до якої належить винахід Подальший опис, загалом, стосується бездротового зв'язку, а більш конкретно, системи і способу для надання можливості настроювання потужності базової станції на основі маякових радіосигналів сусідніх вузлів в рамках мережі. Рівень техніки Системи бездротового зв'язку широко розгорнуті для того, щоб надавати різні типи зв'язку; наприклад, голос і/або дані можуть бути надані через такі системи бездротового зв'язку. Типова система або мережа бездротового зв'язку може надавати декільком користувачам доступ до одного або більше спільно використовуваних ресурсів (наприклад, смуги пропускання, потужності передачі і т. д.). Наприклад, система може використовувати множину технологій множинного доступу, таких як мультиплексування з частотним розділенням каналів (FDM), мультиплексування з часовим розділенням каналів (TDM), мультиплексування з кодовим розділенням каналів (CDM), мультиплексування з ортогональним частотним розділенням каналів (OFDM), високошвидкісний пакетний доступ (HSPA, HSPA+) і інші. Система бездротового зв'язку може бути виконана з можливістю реалізовувати один або більше стандартів, таких як IS-95, CDMA2000, IS-856, W-CDMA, TD-SCDMA і інші т. п. При проектуванні надійної системи бездротового зв'язку особливу увагу потрібно приділяти конкретним параметрам передачі даних. Наприклад, в традиційній системі бездротового зв'язку, потужність базової станції фіксується на основі докладного знання топології, в якій вона встановлена (наприклад, потужність, загалом, є більш низькою в густонаселених міських районах, щоб зменшувати перевантаження, в порівнянні з сільськими менш густонаселеними районами, де ціль може головним чином полягати в тому, щоб надавати покриття). Міжстільникові перешкоди, тим самим, керуються за допомогою ретельного вибору потужності передачі. В автоматично конфігурованих мережах, таких як 802.11, потужність також фіксується. Це може приводити до серйозних проблем перешкод, коли встановлюються додаткові базові станції 802.11. Відповідно, бажано мати спосіб і систему для зменшення потенційних перешкод від сусідніх базових станцій в бездротовому оточенні. Вищеописані недоліки поточних систем бездротового зв'язку призначені просто для того, щоб надавати короткий огляд деяких з проблем традиційних систем і не мають намір бути вичерпними. Інші проблеми традиційних систем і відповідні переваги різних необмежувальних варіантів здійснення, описаних в даному документі, можуть ставати додатково очевидними при розгляді подальшого опису. Суть винаходу Далі представлена спрощена суть одного або більше варіантів здійснення для того, щоб надавати базове розуміння цих варіантів здійснення. Ця суть не є всебічним оглядом всіх варіантів здійснення, що розглядаються, і вона не має наміром ні те, щоб визначати ключові або найважливіші елементи всіх варіантів здійснення, ні те, щоб окреслювати сферу застосування яких-небудь або всіх варіантів здійснення. Її єдина мета - представляти деякі поняття одного або більше варіантів здійснення в спрощеній формі як вступ в більш докладний опис, який представлений далі. Відповідно до одного або більше варіантів здійснення і їх зазначеного розкриття суті, різні аспекти описуються в зв'язку зі спрощенням адаптації потужності базової станції згідно з варійовною топологією перешкод її бездротового оточення. Такі варіанти здійснення, наприклад, можуть включати в себе надання інструкцій базовій станції періодично "прослуховувати" низхідну лінію зв'язку, щоб відстежувати передачі сусідніх вузлів. У одному аспекті, надається спосіб для спрощення керування потужністю в точці доступу. У цьому варіанті здійснення, виявляється присутність сусідньої точки доступу, яка знаходиться в межах досяжності радіозв'язку точки доступу. Інтенсивність сигналу, відповідна сусідній точці доступу, виявляється так, що інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідньої точки доступу. Потужність передачі точки доступу потім змінюється як функція від інтенсивності сигналу сусідніх вузлів. У іншому аспекті, надається система для спрощення керування потужністю в точці доступу. У цьому варіанті здійснення, компонент процесора сполучений з компонентом інтерфейсу, компонентом запам'ятовуючого пристрою і компонентом керування потужністю. Компонент інтерфейсу виконаний з можливістю визначати присутність сусідньої точки доступу, доступної для точки доступу через радіозв'язок. У цьому варіанті здійснення, компонент обробки 1 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 виконаний з можливістю виконувати машиночитані інструкції, і компонент запам'ятовуючого пристрою виконаний з можливістю зберігати машиночитані інструкції. Інструкції включають в себе інструкції для визначення інтенсивності сигналу сусідньої точки доступу, причому інтенсивність сигналу є пропорційною потужності передачі сусідньої точки доступу. Компонент керування потужністю виконаний з можливістю регулювати потужність передачі точки доступу як. функцію від інтенсивності сигналу сусідніх вузлів. Для досягнення вищезгаданих і пов'язаних цілей один або більше варіантів здійснення включають ознаки, далі повністю описані і конкретно вказані у формулі винаходу. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти одного або більше варіантів здійснення. Проте, ці аспекти вказують тільки на деякі з множини способів, якими можуть бути використані принципи різних варіантів здійснення, і описані варіанти здійснення повинні включати в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє зразкову систему бездротового зв'язку. Фіг. 2 ілюструє зразкову систему зв'язку, щоб надавати розгортання базових станцій точки доступу в рамках мережного оточення. Фіг. 3 є ілюстрацією зразкового бездротового мережного оточення, яке може використовуватися разом з різними системами і способами, описаними в даному документі. Фіг. 4 ілюструє зразкову топологію перешкод. Фіг. 5 ілюструє блок-схему зразкової системи, яка спрощує зміну потужності передачі точки доступу відповідно до аспекту даного докладного опису. Фіг. 6 є ілюстрацією зразкової зв'язаності електричних компонентів, які здійснюють зміну потужності передачі точки доступу відповідно до аспекту даного докладного опису. Фіг. 7 ілюструє блок-схему зразкової системи, яка спрощує зміну потужності передачі точки доступу з даних від датчиків. Фіг. 8 є блок-схемою послідовності операцій способу, що ілюструє зразкову технологію для зміни потужності передачі точки доступу з широкомовного сигналу. Фіг. 9 є ілюстрацією зразкової системи зв'язку, реалізованої відповідно до різних аспектів, що включає в себе декілька стільників. Фіг. 10 є ілюстрацією зразкової базової станції відповідно до різних аспектів, описаних в даному документі. Фіг. 11 є ілюстрацією зразкового бездротового термінала, реалізованого відповідно до різних аспектів, описаних в даному документі. Докладний опис винаходу Далі описуються різні варіанти здійснення з посиланнями на креслення, на яких однакові номери посилань використовуються для того, щоб посилатися на однакові елементи. У подальшому описі, для цілей пояснення, багато які конкретні деталі викладені для того, щоб надавати повне розуміння одного або більше варіантів здійснення. Проте, може бути очевидним, що ці варіанти здійснення можуть застосовуватися на практиці без даних конкретних деталей. У інших випадках, поширені структури і пристрої показані у формі блоксхем для того, щоб спрощувати опис одного або більше варіантів здійснення. - Технології, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як система множинного доступу з кодовим розділенням каналів (CDMA), система множинного доступу з часовим розділенням каналів (TDMA), система множинного доступу з частотним розділенням каналів (FDMA), система множинного доступу з ортогональним частотним розділенням каналів (OFDMA), система множинного доступу з частотним розділенням каналів з однією несучою (SC-FDMA), система високошвидкісного пакетного доступу (HSPA) і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. CDMA-система може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), CDMA2000 і т. д. UTRA включає в себе широкосмуговий CDMA (W-CDMA) і інші варіанти CDMA. CDMA2000 охоплює стандарти IS2000, IS-95 і IS-856. TDMA-система може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-система може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP є планованою до випуску версією UMTS, яка використовує E-UTRA, який застосовує OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. 2 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 Множинний доступ з частотним розділенням каналів з однією несучою (SC-FDMA) використовує модуляцію з однією несучою і корекцію в частотній області. SC-FDMA має аналогічну продуктивність і, по суті, має таку ж загальну складність, як і OFDMA-система. SCFDMA-сигнал має більш низьке відношення пікової потужності до середньої потужності (PAPR) внаслідок своєї внутрішньо властивої структури з однією несучою. SC-FDMA може використовуватися, наприклад, при зв'язку у висхідній лінії зв'язку, коли більш низький PAPR приносить значну вигоду терміналам доступу з точки зору ефективності потужності передачі. Відповідно, SC-FDMA може реалізовуватися як схема множинного доступу у висхідній лінії зв'язку в стандарті довгострокового розвитку 3GPP (LTE) або вдосконаленого UTRA. - Високошвидкісний пакетний доступ (HSPA) може включати в себе технологію високошвидкісного пакетного доступу по низхідній лінії зв'язку (HSDPA) і технологію високошвидкісного пакетного доступу по висхідній лінії зв'язку (HSUPA) або вдосконаленій висхідній лінії зв'язку (EUL), а також може включати в себе технологію HSPA+. HSDPA, HSUPA і HSPA+ є частиною технічних вимог партнерського проекту третього покоління (3GPP), версії 5, версії 6 і версії 7, відповідно. Високошвидкісний пакетний доступ по низхідній лінії зв'язку (HSDPA) оптимізує передачу даних від мережі в абонентський пристрій (UE). При використанні в даному документі, передача від мережі в абонентський пристрій UE може згадуватися як "низхідна лінія зв'язку" (DL). Способи передачі можуть забезпечувати швидкості передачі даних в декілька Мбіт/с. Високошвидкісний пакетний доступ по низхідній лінії зв'язку (HSDPA) дозволяє збільшувати пропускну здатність мобільних радіомереж. Високошвидкісний пакетний доступ по висхідній лінії зв'язку (HSUPA) дозволяє оптимізувати передачу даних від термінала в мережу. При використанні в даному документі, передачі від термінала в мережу можуть згадуватися як "висхідна лінія зв'язку" (UL). Способи передачі даних по висхідній лінії зв'язку можуть забезпечувати швидкості передачі даних в декілька Мбіт/с. HSPA+ надає ще додаткові удосконалення як у висхідній лінії зв'язку, так і в низхідній лінії зв'язку, як вказується у версії 7 технічних вимог 3GPP. Способи високошвидкісного пакетного доступу (HSPA) типово надають можливість більш швидких взаємодій між низхідною лінією зв'язку і висхідною лінією зв'язку в послугах передачі даних, що передають великі об'єми даних, наприклад мова-по-ІР (VoIP), відеоконференція і додатки мобільного офісу. Протоколи швидкої передачі даних, такі як гібридний автоматичний запит на повторну передачу (HARQ), можуть використовуватися у висхідній лінії зв'язку і низхідній лінії зв'язку. Такі протоколи, як гібридний автоматичний запит на повторну передачу (HARQ), дають можливість одержувачу автоматично запитувати повторну передачу пакета, який, можливо, прийнятий некоректно. Різні варіанти здійснення описуються в даному документі в зв'язку з терміналом доступу. Термінал доступу також може називатися системою, абонентським модулем, абонентською станцією, мобільною станцією, мобільним модулем, віддаленою станцією, віддаленим терміналом, мобільним пристроєм, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, користувацьким пристроєм або абонентським пристроєм (UE). Терміналом доступу може бути стільниковий телефон, бездротовий телефон, телефон по протоколу ініціювання сеансу (SIP), станція бездротового абонентського доступу (WLL), персональний цифровий пристрій (PDA), кишеньковий пристрій з підтриманням бездротових з'єднань, обчислювальний пристрій або інший оброблювальний пристрій, підключений до бездротового модема. Крім цього, різні варіанти здійснення описуються в даному документі в зв'язку з базовою станцією. Базова станція може бути використана для обміну даними з терміналом(ами) доступу і також може згадуватися як точка доступу, вузол В, вдосконалений вузол В (eNode В) або з використанням якого-небудь іншого терміна. Фіг. 1 ілюструє зразкову систему 100 бездротового зв'язку, виконану з можливістю підтримувати певне число користувачів, в якій можуть реалізовуватися різні розкриті варіанти здійснення і аспекти. Як показано на фіг. 1, як приклад, система 100 надає зв'язок для декількох стільників 102, таких як, наприклад, макростільники 102а-102g, причому кожний стільник обслуговується за допомогою відповідної точки доступу (АР) 104 (наприклад, АР 104а-104g). Кожний стільник може бути додатково розділений на один або більше секторів. Різні термінали доступу (AT) 106, в тому числі AT 106a-106k, також взаємозамінно відомі як абонентські пристрої (UE), розосереджені по всій системі. Кожний AT 106 може обмінюватися даними з однією або більше АР по прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) в даний момент, залежно, наприклад, від того, є чи ні AT активним і знаходиться він чи ні в режимі м'якої передачі обслуговування. Система 100 бездротового зв'язку може надавати послуги у великій 3 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 географічній області, наприклад, макростільники 102а-102g можуть покривати декілька сусідніх кварталів. Фіг. 2 ілюструє зразкову систему зв'язку, щоб надавати розгортання базових станцій точки доступу в рамках мережного оточення. Як показано на фіг. 2, система 200 включає в себе декілька базових станцій точок доступу або модулів власного вузла В (HNB), таких як, наприклад, HNB 210, кожний з яких встановлений у відповідному мережному оточенні невеликого масштабу, наприклад в одній або більше квартирах 230 користувача, і виконаний з можливістю обслуговувати асоційований, а також сторонній абонентський пристрій (UE) 220. Кожний HNB 210 додатково підключається до Інтернету 240 і базової мережі 250 мобільного оператора через DSL-маршрутизатор (не показаний) або, альтернативно, кабельний модем (не показаний). Хоч варіанти здійснення, описані в даному документі, використовують термінологію 3GPP, потрібно розуміти, що варіанти здійснення можуть застосовуватися до технології 3GPP (Re199, Re15, Re16, Re17), а також до технології 3GPP2 (1xRTT, 1xEV-DO Re10, RevA, RevB) і інших відомих і пов'язаних технологій. У таких варіантах здійснення, описаних в даному документі, власник HNB 210 підписується на мобільну послугу, таку як, наприклад, мобільна 3G-послуга, що пропонується через базову мережу 250 мобільного оператора, і UE 220 допускає можливість працювати і в макростільниковому оточенні і в домашньому мережному оточенні невеликого масштабу. Посилаючись далі на фіг. 3, надається зразкова система 300 бездротового зв'язку. Система 300 бездротового зв'язку ілюструє одну базову станцію 310 і один термінал 350 доступу скорочено. Проте, потрібно брати до уваги, що система 300 може включати в себе більше однієї базової станції і/або більше одного термінала доступу, при цьому додаткові базові станції і/або термінали доступу можуть бути багато в чому схожими або відмінними від зразкових базової станції 310 і термінала 350 доступу, описаних нижче. Крім цього, потрібно брати до уваги, що базова станція 310 і/або термінал 350 доступу можуть використовувати системи і/або способи, описані в даному документі, щоб спрощувати бездротовий зв'язок одне з одним. У базовій станції 310, дані трафіку для ряду потоків даних надаються з джерела 312 даних в процесор 314 даних передачі (ТХ). Згідно з прикладом, кожний потік даних може передаватися по відповідній антені. Процесор 314 ТХ-даних форматує, кодує і перемежовує потік даних трафіку на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надавати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними з використанням технологій мультиплексування з ортогональним частотним розділенням каналів (OFDM). Додатково або альтернативно, пілотні символи можуть бути мультиплексовані з частотним розділенням каналів (FDM), мультиплексовані з часовим розділенням каналів (TDM) або мультиплексовані з кодовим розділенням каналів (CDM). Пілотні дані типово є відомим шаблоном даних, який обробляється відомим способом і може бути використаний в терміналі 350 доступу для того, щоб оцінювати відгук каналу. Мультиплексовані пілотні сигнали і кодовані дані для кожного потоку даних можуть модулюватися (наприклад, символьно перетворюватися) на основі конкретної схеми модуляції (наприклад, двійкової фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), М-фазової маніпуляції (M-PSK), М-квадратурної амплітудної модуляції (M-QAM) і т. д.), вибраної для цього потоку даних, щоб надавати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, виконуваних або наданих за допомогою процесора 330. Символи модуляції для всіх потоків даних можуть бути надані в ТХ МІМО-процесор 320, який додатково може обробляти символи модуляції (наприклад, для OFDM). ТХ МІМО-процесор 320 далі надає NT потоків символів модуляції в NT передавальних пристроїв (TMTR) 322a-322t. У різних варіантах здійснення, ТХ МІМО-процесор 320 застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої передається символ. Кожний передавальний пристрій 322 приймає і обробляє відповідний потік символів, щоб надавати один або більше аналогових сигналів, і додатково приводить до необхідних параметрів (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб надавати модульований сигнал, придатний для передачі по МІМО-каналу. Додатково, NT модульованих сигналів з передавальних пристроїв 322a-322t потім передаються з NT антен 324a-324t, відповідно. У терміналі 350 доступу, модульовані сигнали, що передаються, приймаються за допомогою NR антен 352а-352r, і сигнал, що приймається, з кожної антени 352 надається у відповідний 4 UA 99326 C2 5 10 15 20 25 30 35 40 45 приймальний пристрій (RCVR) 354а-354r. Кожний приймальний пристрій 354 приводить до необхідних параметрів (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, оцифровує приведений до необхідних параметрів сигнал, щоб надавати вибірки, і додатково обробляє вибірки, щоб надавати відповідний "прийнятий" потік символів. Процесор 360 RX-даних може приймати і обробляти NR потоків символів, що приймаються, від NR приймальних пристроїв 354 на основі конкретної технології обробки приймального пристрою, щоб надавати NT "виявлених" потоків символів. Процесор 360 RX-даних може демодулювати, зворотно перемежовувати і декодувати кожний виявлений потік символів, щоб відновлювати дані трафіку для потоку даних. Обробка за допомогою процесора 360 RX-даних комплементарна обробці, виконуваній за допомогою ТХ МІМО-процесора 320 і процесора 314 ТХ-даних в базовій станції 310. Процесор 370 може періодично визначати те, яку матрицю попереднього кодування використовувати, як пояснено вище. Додатково, процесор 370 може формулювати повідомлення зворотної лінії зв'язку, що містить частину індексу матриці і частину значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, яка стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку може бути оброблене за допомогою процесора 338 ТХ-даних, який також приймає дані трафіку для ряду потоків даних з джерела 336 даних, модульоване за допомогою модулятора 380, приведене до необхідних параметрів за допомогою передавальних пристроїв 354а-354r і передане зворотно в базову станцію 310. У базовій станції 310, модульовані сигнали з термінала 350 доступу приймаються за допомогою антен 324, приводяться до необхідних параметрів за допомогою приймальних пристроїв 322, демодулюються за допомогою демодулятора 340 і обробляються за допомогою процесора 342 RX-даних, щоб витягувати повідомлення зворотної лінії зв'язку, що передається за допомогою термінала 350 доступу. Додатково, процесор 330 може обробляти витягнуте повідомлення, щоб визначати те, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування діаграми спрямованості. Процесори 330 і 370 можуть направляти (наприклад, контролювати, координувати, керувати і т. д.) роботу в базовій станції 310 і терміналі 350 доступу, відповідно. Відповідні процесори 330 і 370 можуть бути асоційовані із запам'ятовуючим пристроєм 332 і 372, який зберігає програмні коди і дані. Процесори 330 і 370 також можуть виконувати обчислення, щоб одержувати оцінки частотної і імпульсної характеристики для висхідної і низхідної ліній зв'язку, відповідно. У варіанті здійснення, потужність базової станції адаптується як функція від зміни топології перешкод. У цьому варіанті здійснення, базова станція періодично прослуховує в низхідній лінії зв'язку, щоб відстежувати передачі сусідніх базових станцій (тобто передачі від базових станцій, доступних через радіозв'язок). На фіг. 4, надається зразкова система, в якій будь-який тип точки доступу може відстежувати такі передачі сусідніх вузлів. Як проілюстровано, система 400 може включати в себе множину точок доступу, АР 1 420, АР2 430 і АР3 440, кожна з яких передає сигнали з конкретною потужністю передачі. Тут, потрібно брати до уваги, що для будь-якого місцеположення в рамках досяжності радіозв'язку кожної з АР1 420, АР2 430 і АР3 440, перешкоди, що вносяться, від кожної з відповідних точок доступу повинні бути реалізовані. Кожна частка, загалом, є функцією від відстані між місцеположенням і передавальною точкою доступу, а також від фактичної потужності передачі точки доступу. Наприклад, з точки зору UE 410, повні перешкоди від АР1 420, АР2 430 і АР3 440 можуть бути пропорційними наступному: s TransmitPoweri Dis tan ce i i1  50 55 де TransmitPoweri представляє відповідні потужності передачі для кожної точки доступу, тоді як Distancei - це відповідна відстань між UE 410 і кожною з точок доступу. Відповідно, потрібно зазначити, що точка доступу, найближча в оточенні до конкретного місцеположення, не обов'язково вносить більшість перешкод. Наприклад, "потужність, що приймається", в UE 410 від АР1 420 може перевищувати потужність від АР 3 440, якщо її потужність передачі є достатньо великою для того, щоб долати диспаратність у відстані. По суті, надалі в цьому документі, "найближча" точка доступу до конкретного місцеположення згадується як точка доступу, що надає найбільшу "потужність, що приймається", в місцеположенні. У варіанті здійснення, щоб зменшувати перешкоди між сусідніми точками доступу, будь-яка з АР1 420, АР2 430 і АР3 440 може бути виконана з можливістю змінювати свою потужність 5 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 передачі згідно з маяковими радіосигналами, що приймаються від інших точок доступу. Крім того, будь-яка з АР1 420, АР2 430 і АР3 440 може бути виконана з можливістю виявляти "потужність, що приймається", від будь-якої з інших точок доступу, яка потім може використовуватися для того, щоб визначати належну потужність передачі для мінімізації перешкод. Наприклад, з точки зору АР1 420, якщо АР2 430 вважається "найближчою" сусідньою точкою доступу, АР1 420 може задавати свою потужність передачі рівною половині потужності передачі АР2 430. Тут, потрібно зазначити, що тільки рівень потужності, що приймається, сусідніх точок доступу може вимірюватися. Як правило, оскільки рівень потужності передачі є в деякій мірі фіксованим і задається постійним, немає великої складності з обчисленням приблизної відстані. Проте, для деяких варіантів здійснення, потужність передачі адаптивно змінюється. Таким чином, альтернативно, рівень потужності передачі також може бути переданий в широкомовному режимі (з досить низькою періодичністю, тим самим він не буде викликати передачу значного обсягу службової інформації, виконання адаптації рівнів потужності передачі відбувається дуже рідко, наприклад один раз за день). Посилаючись далі на фіг. 5, надається блок-схема зразкової точки доступу, виконаної з можливістю динамічно змінювати свою потужність передачі. У аспекті, точка 500 доступу може включати в себе компонент 510 процесора, компонент 520 інтерфейсу, компонент 530 запам'ятовуючого пристрою і модуль 540 керування потужністю, як показано. У одному аспекті, компонент 510 процесора виконаний з можливістю виконувати машиночитані інструкції, пов'язані з виконанням будь-якої з множини функцій. Компонент 510 процесора може бути одним процесором або множиною процесорів, виділених для аналізу інформації, яка повинна передаватися з точки 500 доступу, і/або формування інформації, яка може бути використана за допомогою компонента 520 інтерфейсу, компонента 530 запам'ятовуючого пристрою і/або модуля 540 керування потужністю. Додатково або альтернативно, компонент 510 процесора може бути виконаний з можливістю керувати одним або більше компонентами точки 500 доступу. У іншому аспекті, компонент 530 запам'ятовуючого пристрою сполучений з компонентом 510 процесора і виконаний з можливістю зберігати машиночитані інструкції, виконувані за допомогою компонента 510 процесора. Компонент 530 запам'ятовуючого пристрою також може бути виконаний з можливістю зберігати будь-які з множини інших типів даних, в тому числі списки базових станцій, що мають загальний асоціативний список, а також дані, сформовані за допомогою будь-якого з компонента 510 процесора, компонента 520 інтерфейсу і/або модуля 540 керування потужністю. Компонент 530 запам'ятовуючого пристрою може бути сконфігурований згідно з рядом різних конфігурацій, в тому числі як оперативний запам'ятовуючий пристрій, запам'ятовуючий пристрій з аварійним акумуляторним живленням, жорсткий диск, магнітна стрічка і т. д. Різні ознаки також можуть реалізовуватися в компоненті 530 запам'ятовуючого пристрою, наприклад, стиснення і резервування (наприклад, використання конфігурації масивів незалежних жорстких дисків з надмірністю). Як проілюстровано, точка 500 доступу також включає в себе компонент 520 інтерфейсу. У деяких аспектах, компонент інтерфейсу також сполучений з компонентом 510 процесора і виконаний з можливістю взаємо'звязувати точку 500 доступу із зовнішніми об'єктами. Наприклад, компонент 520 інтерфейсу може бути виконаний з можливістю приймати вищезгадані широкомовні сигнали, а також включати в себе спеціалізовані апаратні засоби для виявлення потужності, що приймається, від сусідніх точок доступу. Для деяких варіантів здійснення компонент 520 інтерфейсу також може бути виконаний з можливістю обмінюватися повідомленнями з сусідніми точками доступу, щоб спрощувати взаємне узгодження потужності, яке забезпечує необхідну топологію перешкод. У ще одному аспекті, компонент 540 керування потужністю сполучений з компонентом 510 процесора і виконаний з можливістю змінювати потужність передачі точки 500 доступу. Крім того, в аспекті, компонент 540 керування потужністю і компонент 510 процесора взаємодіють, щоб виявляти відповідні інтенсивності сигналу сусідніх точок доступу, які потім використовуються для того, щоб регулювати потужність передачі точки 500 доступу. Потрібно зазначити, що компонент 540 керування потужністю додатково може включати в себе компонент ініціювання, який може бути використаний для того, щоб визначати те, коли регулювання потужності може здійснюватися. Наприклад, компонент 540 керування потужністю може бути виконаний з можливістю здійснювати регулювання потужності перед кожною окремою передачею і/або з фіксованими інтервалами часу. Компонент 540 керування потужністю також може бути виконаний з можливістю виконувати регулювання потужності тільки 6 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 в тому випадку, якщо компонент 520 інтерфейсу виявляє потужність, що приймається, яка перевищує попередньо визначене порогове значення. Звертаючись до фіг. 6, проілюстрована система 600, яка надає зміну потужності передачі точки доступу відповідно до аспектів, розкритих в даному документі. Система 600 може постійно розміщуватися, наприклад, в межах базової станції або бездротового термінала. Як проілюстровано, система 600 включає в себе функціональні блоки, які можуть представляти функції, реалізовані за допомогою процесора, програмного забезпечення або їх комбінації (наприклад, мікропрограмного забезпечення). Система 600 включає в себе логічне групування 602 електричних компонентів, які можуть діяти спільно. Як проілюстровано, логічне групування 602 може включати в себе електричний компонент для виявлення сусідніх точок доступу 610. Додатково, логічне групування 602 може включати в себе електричний компонент для виявлення інтенсивності сигналу сусідніх точок доступу 612, а також електричний компонент для зміни потужності передачі точки доступу на основі відповідних інтенсивностей сигналу сусідніх точок доступу 614. Додатково, система 600 може включати в себе запам'ятовуючий пристрій 620, який зберігає інструкції для виконання функцій, асоційованих з електричними компонентами 610, 612 і 614. Хоч показані як зовнішні для запам'ятовуючого пристрою 620, потрібно розуміти, що електричні компоненти 610, 612 і 614 можуть існувати в межах запам'ятовуючого пристрою 620. У подальшому поясненні, надаються конкретні приклади того, як вищезгаданий спосіб/система застосовується для зміни потужності передачі в точці доступу. Зокрема, надаються варіанти здійснення, щоб показувати різні розглянуті комбінації для реалізації розкритого предмета винаходу. Тут, потрібно брати до уваги, що такі варіанти здійснення надаються тільки як ілюстрація і не повинні бути розглянуті як повний список потенційних додатків. На фіг. 7, надається блок-схема послідовності операцій способу, яка ілюструє зразкову технологію для зміни потужності передачі точки доступу з даних від датчиків. Як проілюстровано, процес 700 починається на етапі 710, на якому присутність сусідніх точок доступу виявляється. Тут, потрібно зазначити, що можуть бути необхідні спеціалізовані апаратні засоби для зчитування такої потужності, що приймається. Дані від датчиків, одержані з етапу 710, потім можуть оброблятися на етапі 720, щоб визначати інтенсивність сигналу (тобто потужність, що приймається) точки доступу, яка передала виявлений сигнал. Інтенсивність сигналу потім зберігається в запам'ятовуючому пристрої на етапі 730.На етапі 740, точка доступу потім може включати в себе механізм ініціювання для визначення того, потрібно чи ні виконувати регулювання потужності. Наприклад, якщо регулювання потужності запрограмоване так, щоб здійснюватися тільки в конкретний час кожного дня, процес 700 може просто реєструвати всі інтенсивності сигналу, що приймаються за день, і регулювати свою потужність передачі на основі "середньої" потужності, що приймається, протягом дня. Тригер на етапі 740 також може бути функцією від величини потужності, що приймається, при цьому регулювання потужності здійснюється тільки в тому випадку, якщо така величина перевищує порогове значення. У іншому варіанті здійснення, процес 700 може автоматично виконувати регулювання до здійснення якої-небудь передачі. Залежно від конкретного механізму ініціювання, процес 700 тим самим може або повертатися в циклі до виявлення сусідніх точок доступу на етапі 710, або переходити до етапу 750, на якому виконується визначення регулювання. Якщо процес 700 переходить до етапу 750, потрібно зазначити, що визначення того, необхідне чи ні регулювання, також може залежати від конкретного механізму ініціювання. Наприклад, якщо механізм ініціювання оснований на перевищенні за допомогою потужності, що приймається, порогового значення, процес 700 може бути виконаний з можливістю здійснювати регулювання кожного разу, коли це порогове значення перевищене. Проте, якщо тригер оснований на закінченні конкретного інтервалу часу, на етапі 750, можливо, потрібно визначати навіть те, гарантують чи ні обставини регулювання (наприклад, якщо сусідні точки доступу не виявлені, регулювання може бути непотрібне). Відповідно, якщо регулювання вважається необхідним, потужність передачі точки доступу потім регулюється на етапі 760. Інакше, процес 700 повертається в циклі до виявлення сусідніх точок доступу на етапі 710. Посилаючись далі на фіг. 8, надається блок-схема послідовності операцій способу, яка ілюструє зразкову технологію для зміни потужності передачі точки доступу з широкомовного сигналу. Як проілюстровано, процес 800 починається на етапі 805, на якому широкомовний сигнал приймається. Тут, потрібно брати до уваги, що широкомовний сигнал може включати в себе будь-які з множини типів даних. Наприклад, у варіанті здійснення, сам широкомовний сигнал може включати в себе параметри потужності передачі для сусідньої точки доступу. 7 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після прийому широкомовний сигнал потім використовується для того, щоб виявляти інтенсивність сигналу сусідньої точки доступу, яка передала широкомовну передачу, на етапі 810. Крім того, інтенсивність сигналу одержується або з обробки даних, включених в широкомовну передачу (наприклад, за допомогою виконання простих обчислень на основі інформації, яка стосується місцеположення і потужності передачі широкомовної точки доступу), або з даних від датчиків, зібраних за допомогою вищезгаданих спеціалізованих апаратних засобів. Процес 800 потім переходить до етапу 815, на якому виконується визначення регулювання. Тут на основі інтенсивності сигналу, одержаної на етапі 810, може бути визначене те, що регулювання не потрібне (наприклад, оскільки інтенсивність сигналу не перевищує порогове значення), при цьому процес 800 повинен завершуватися за допомогою збереження поточного рівня потужності на етапі 835. Якщо, з іншого боку, регулювання дійсно необхідне, процес 800 може перейти до етапу 820, на якому точка доступу обмінюється даними безпосередньо з сусідньою точкою доступу. Цей обмін даними включає в себе, наприклад, запит до сусідньої точки доступу, щоб знижувати її потужність передачі, щоб не допускати перешкод. На етапі 825, процес 800 потім продовжує інтерпретацію відповіді (або її відсутності) від сусідньої точки доступу. Як тільки відповідь інтерпретована, подальше визначення регулювання виконується на етапі 830. Тут, таке визначення може бути основане, наприклад, на вказівці за допомогою сусідньої точки доступу того, що вона дійсно зменшує свою потужність передачі. Якщо так, процес 800 може перейти до етапу 835, на якому поточний рівень потужності зберігається. Проте, якщо визначено, що регулювання потужності як і раніше є необхідним, процес 800 переходить до етапу 840. На етапі 840, виконується визначення відносно того, потрібно чи ні повторно контактувати з сусідньою точкою доступу. Це може відбуватися, наприклад, коли сусідня точка доступу не відповідає на початковий контакт. Сусідня точка доступу, можливо, також відправляє "зустрічну пропозицію", що повинно вимагати від процесу 800 надавати відповідь на зустрічну пропозицію. Залежно від визначення, виконаного на етапі 840, процес 800 тим самим може брати участь в подальшому зв'язку з сусідньою точкою доступу на етапі 820 або регулювати потужність передачі на етапі 845. У іншому зразковому варіанті здійснення розглядаються базові станції з обмеженими асоціюваннями. У цьому варіанті здійснення, конкретна точка доступу може змінювати свою потужність передачі на основі будь-якої комбінації наступного: число сусідніх базових станцій, інтенсивність, з якою вони виконують прийом, і/або рівень обмеженого асоціювання, що надається за допомогою сусідніх базових станцій. У одному аспекті, перші дві ознаки легко визначаються за допомогою прослуховування маякових радіосигналів низхідної лінії зв'язку. Третя ознака може бути частково розпізнаваною залежно від системної реалізації. Таким чином, в одному варіанті здійснення, знання того, яким мобільним пристроям дозволено асоціюватися з будь-якою базовою станцією, допомагає задавати границі стільника поточної цікавлячої базової станції. Як приклад, один будинок може мати декілька базових станцій (наприклад, одну на нижньому рівні, в підвалі, а іншу на верхньому рівні), і це викликає розміщення декількох базових станцій (з однаковим обмеженим асоціюванням) в безпосередній близькості. Загалом, зміна рівнів потужності в рамках контексту базових станцій, що мають обмежені асоціювання, може досягатися за допомогою наступного зразкового способу. Спочатку може бути ідентифікований список базових станцій, які спільно з даною базовою станцією використовують ідентичний асоціативний список (або щонайменше суттєвий піднабір). Потім, для кожної базової станції в цьому списку, рівень потужності передачі відстежується на основі інтенсивності маякового радіосигналу. У одному варіанті здійснення, якщо потужність передачі адаптивно змінюється, рівень потужності передачі також може бути переданий в широкомовному режимі. Після виявлення потужності передачі кожної з сусідніх базових станцій потужність передачі даної базової станції може вибиратися так, щоб бути приблизно половиною найближчої базової станції в списку. У альтернативних варіантах здійснення, відносно базових станцій, які є сусідніми, але не використовують спільно асоціативний список, наприклад, потрібно зазначити, що технологія керування перешкодами на основі багаторазового використання спектра також може бути використана. Посилаючись далі на фіг. 9, надається зразкова система 900 зв'язку, реалізована відповідно до різних аспектів, яка включає в себе декілька стільників: стільник І 902, стільник М 904. Тут потрібно зазначити, що сусідні стільники 902, 904 трохи перекриваються, як указано за допомогою граничної області 968 стільника, тим самим створюючи потенціал для перешкод передачі сигналів між сигналами, що передаються за допомогою базових станцій в сусідніх 8 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 стільниках. Кожний стільник 902, 904 системи 900 включає в себе три сектори. Стільники, які не поділяються на декілька секторів (N=1), стільники з двома секторами (N=2) і стільники більше ніж з 3 секторами (N>3) також можливі відповідно до різних аспектів. Стільник 902 включає в себе перший сектор, сектор I 910, другий сектор, сектор II 912, і третій сектор, сектор III 914. Кожний сектор 910, 912, 914 має дві граничних області сектора; кожна гранична область спільно використовується двома суміжними секторами. Граничні області сектора надають потенціал для перешкод передачі сигналів між сигналами, що передаються за допомогою базових станцій в сусідніх секторах. Лінія 916 представляє граничну область сектора між сектором І 910 і сектором II 912; лінія 918 представляє граничну область сектора між сектором II 912 і сектором III 914; лінія 920 представляє граничну область сектора між сектором III 914 і сектором І 910. Аналогічно, стільник М 904 включає в себе перший сектор, сектор І 922, другий сектор, сектор II 924, і третій сектор, сектор III 926. Лінія 928 представляє граничну область сектора між сектором І 922 і сектором II 924; лінія 930 представляє граничну область сектора між сектором II 924 і сектором III 926; лінія 932 представляє граничну область між сектором III 926 і сектором І 922. Стільник І 902 включає в себе базову станцію (BS), базову станцію І 906 і множину кінцевих вузлів (EN) в кожному секторі 910, 912, 914. Сектор 1910 включає в себе EN(1) 936 і EN(X) 938, сполучені з BS 906 через лінії 940, 942 бездротового зв'язку, відповідно; сектор II 912 включає в себе EN(1') 944 і EN(X') 946, сполучені з BS 906 через лінії 948, 950 бездротовогозв'язку, відповідно; сектор III 914 включає в себе EN(1") 952 і EN(X") 954, сполучені з BS 906 через лінії 956, 958 бездротового зв'язку, відповідно. Аналогічно, стільник М 904 включає в себе базову станцію М 908 і множину кінцевих вузлів (EN) в кожному секторі 922, 924, 926. Сектор І 922 включає в себе EN(1) 936' і EN(X) 938', сполучені з BS М 908 через лінії 940', 942' бездротового зв'язку, відповідно; сектор II 924 включає в себе EN(1') 944' і EN(X') 946', сполучені з BS M 908 через лінії 948', 950' бездротового зв'язку, відповідно; сектор III 926 включає в себе EN(1") 952' і EN(X") 954', сполучені з BS 908 через лінії 956', 958' бездротового зв'язку, відповідно. Система 900 також включає в себе мережний вузол 960, який сполучений з BS I 906 і BS M 908 через мережні лінії 962, 964 зв'язку, відповідно. Мережний вузол 960 також сполучений з іншими мережними вузлами, наприклад, іншими базовими станціями, серверними вузлами ААА, проміжними вузлами, маршрутизаторами і т.д., і Інтернетом через мережну лінію 966 зв'язку. Мережні лінії 962, 964, 966 зв'язку можуть бути, наприклад, волоконно-оптичними кабелями. Кожний кінцевий вузол, наприклад, EN(1) 936, може бути бездротовим терміналом, що включає в себе передавальний пристрій, а також приймальний пристрій. Бездротові термінали, наприклад, EN(1) 936, можуть переміщатися по системі 900 і можуть обмінюватися даними через лінії бездротового зв'язку з базовою станцією в стільнику, в якому в даний момент знаходиться EN. Бездротові термінали, (WT), наприклад, EN(1) 936, можуть обмінюватися даними з рівноправними вузлами, наприклад, іншими WT в системі 900 або поза системою 900 через базову станцію, наприклад, BS 906 і/або мережний вузол 960. WT, наприклад, EN(1) 936, можуть бути пристроями мобільного зв'язку, такими як стільникові телефони, персональні цифрові пристрої з бездротовими модемами і т.д. Відповідні базові станції виконують виділення піднабору тонів з використанням способу для періодів смужкових, символів, відмінного від способу, використовуваного для виділення тонів і визначення перестрибування частот тону в інші періоди символів, наприклад, періоди без смужкових символів. Бездротові термінали використовують спосіб виділення піднабору тонів нарівні з інформацією, яка приймається від базової станції, наприклад, ідентифікатором нахилу базової станції, ідентифікаційною інформацією сектора, щоб визначати тони, які вони можуть використовувати для того, щоб приймати дані і інформацію в конкретних періодах смужкових символів. Послідовність виділення під набору тонів складається, відповідно до різних аспектів, так, щоб розподіляти міжсекторні і міжстільникові перешкоди по відповідних тонах. Хоч дана система описана головним чином в рамках контексту режиму стільникового зв'язку, потрібно брати до уваги, що множина режимів може бути доступною і застосовною відповідно до аспектів, описаних в даному документі. Фіг. 10 ілюструє зразкову базову станцію 1000 відповідно до різних аспектів. Базова станція 1000 реалізовує послідовності виділення піднабору тонів, причому різні послідовності виділення піднабору тонів формуються для відповідних різних типів сектора стільника. Базова станція 1000 може використовуватися як будь-яка з базових станцій 906, 908 системи 900 за фіг. 9. Базова станція 1000 включає в себе приймальний пристрій 1002, передавальний пристрій 1004, процесор 1006, наприклад, центральний процесор, інтерфейс 1008 введення-виведення і запам'ятовуючий пристрій 1010, сполучені разом за допомогою шини 1009, по якій різні елементи 1002, 1004, 1006, 1008 і 1010 можуть обмінюватися даними і інформацією. 9 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 Секторизована антена 1003, сполучена з приймальним пристроєм 1002, використовується для прийому даних і інших сигналів, наприклад, звітів про канал, з передач бездротових терміналів з кожного сектора в рамках стільника базової станції. Секторизована антена 1005, сполучена з передавальним пристроєм 1004, використовується для передачі даних і інших сигналів, наприклад, керуючих сигналів, пілотних сигналів, маякових радіосигналів і т. д., в бездротові термінали 1100 (див. фіг. 11) в рамках кожного сектора стільника базової станції. У різних аспектах, базова станція 1000 може використовувати декілька приймальних пристроїв 1002 і декілька передавальних пристроїв 1004, наприклад, окремий приймальний пристрій 1002 для кожного сектора і окремий передавальний пристрій 1004 для кожного сектора. Процесором 1006, може бути, наприклад, центральний процесор (CPU) загального призначення. Процесор 1006 керує роботою базової станції 1000 згідно з однією або більше програмами 1018, збереженими в запам'ятовуючому пристрої 1010, і реалізовує способи. Інтерфейс 1008 введення-виведення надає підключення до інших мережних вузлів, з'єднання BS 1000 з іншими базовими станціями, маршрутизаторами доступу, серверними вузлами ААА і т.д., іншими мережами і Інтернетом. Запам'ятовуючий пристрій 1010 включає в себе програми 1018 і дані/інформацію 1020. Дані/інформація 1020 включають в себе дані 1036, інформацію 1038 послідовності виділення піднабору тонів, що включає в себе інформацію 1040 часу смужкового символу низхідної лінії зв'язку і інформацію 1042 тонів низхідної лінії зв'язку, і дані/інформацію 1044 бездротового термінала (WT), що включає в себе множину наборів інформації WT: інформацію 1046 WT 1 і інформацію 1060 WT N. Кожний набір інформації WT, наприклад, інформація 1046 WT 1, включає в себе дані 1048, ідентифікатор 1050 термінала, ідентифікатор 1052 сектора, інформацію 1054 каналу висхідної лінії зв'язку, інформацію 1056 каналу низхідної лінії зв'язку і інформацію 1058 режиму. Програми 1018 включають в себе програми 1022 обміну даними і програми 1024 керування базовою станцією. Програми 1024 керування базовою станцією включають в себе модуль 1026 планувальника і програми 1028 передачі службових сигналів, в тому числі програму 1030 виділення піднабору тонів для періодів смужкового символу, іншу програму 1032 перестрибування частот з виділенням тонів низхідної лінії зв'язку для періодів символу, що залишилися, наприклад, періодів несмужкового символу, і програму 1034 маякових радіосигналів. Дані 1036 включають в себе дані, що повинні передаватися, які відправляються в кодер 1014 передавального пристрою 1004 для кодування до передачі в WT, і дані, що приймаються від WT, які оброблені за допомогою декодера 1012 приймального пристрою 1002 після прийому. Інформація 1040 часу смужкового символу низхідної лінії зв'язку включає в себе інформацію структури кадрової синхронізації, таку як інформація структури суперчасового кванта, часового кванта для передачі маякового радіосигналу і ультрачасового кванта, і інформацію, що вказує те, є чи ні даний період символу періодом смужкового символу, і, якщо так, індекс періоду смужкового символу і те, є чи ні смужковий символ точкою скидання, щоб усікати послідовність виділення піднабору тонів, використовувану за допомогою базової станції. Інформація 1042 тонів низхідної лінії зв'язку включає в себе інформацію, яка включає в себе несучу частоту, призначену для базової станції 1000, число і частоту тонів і набір піднаборів тонів, які повинні бути виділені періодам смужкового символу, а також інші конкретні для стільника і сектора значення, такі як нахил, індекс нахилу і тип сектора. Дані 1048 можуть включати в себе дані, які WT 1 1100 прийняв від рівноправного вузла, дані, які WT 1 1100 хоче передавати в рівноправний вузол, і інформацію зворотного зв'язку звіту про якість каналу низхідної лінії зв'язку. Ідентифікатор 1050 термінала - це призначений за допомогою базової станції 1000 ідентифікатор, який ідентифікує WT 1 1100. Ідентифікатор 1052 сектора включає в себе інформацію, що ідентифікує сектор, в якому працює WT 1 1100. Ідентифікатор 1052 сектора може використовуватися, наприклад, для того, щоб визначати тип сектора. Інформація каналу висхідної лінії зв'язку 1054 включає в себе інформацію, що ідентифікує сегменти каналу, які виділені за допомогою планувальника 1026 для WT 1 1100, щоб використовувати, наприклад, сегменти каналу трафіку висхідної лінії зв'язку для даних, виділені канали керування висхідної лінії зв'язку для запитів, керування потужністю, керування згідно з часовою синхронізацією і т.д. Кожний канал висхідної лінії зв'язку, призначений для WT 1 1100, включає в себе один або більше логічних тонів, причому кожний логічний тон відповідає послідовності перестрибування частот висхідної лінії зв'язку. Інформація 1056 каналу низхідної лінії зв'язку включає в себе інформацію, що ідентифікує сегменти каналу, які виділені за допомогою планувальника 1026 для того, щоб переносити дані і/або інформацію в WT 1 1100, наприклад, сегменти каналу трафіку низхідної лінії зв'язку для користувацьких даних. Кожний 10 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 канал низхідної лінії зв'язку, призначений для WT 1 1100, включає в себе один або більше логічних тонів, кожний з яких відповідає послідовності перестрибування частот низхідної лінії зв'язку. Інформація 1058 режиму включає в себе інформацію, яка ідентифікує стан роботи WT 1 1100, наприклад, режим очікування, утримання, включено. Програми 1022 обміну даними керують базовою станцією 1000, щоб виконувати різні операції обміну даними і реалізовувати різні протоколи обміну даними. Програми 1024 керування базовою станцією використовуються для того, щоб керувати базовою станцією 1000, щоб виконувати основні функціональні задачі базової станції, наприклад, формування і прийом сигналів, диспетчеризацію, і реалізовувати етапи способу деяких аспектів, в тому числі передачу сигналів в бездротові термінали за допомогою послідовностей виділення піднабору тонів протягом періодів смужкового символу. Програма 1028 передачі службових сигналів керує роботою приймального пристрою 1002 за допомогою декодера 1012 і передавального пристрою 1004 за допомогою кодера 1014. Програма 1028 передачі службових сигналів відповідає за керування формуванням даних 1036, що передаються, і керуючої інформації. Програма 1030 виділення піднабору тонів складає піднабір тонів, який повинен використовуватися в період смужкового символу, з використанням способу аспекту із використанням даних/інформації 1020, в тому числі інформації 1040 часу смужкового символу низхідної лінії зв'язку і ідентифікатора 1052 сектора. Послідовності виділення піднабору тонів низхідної лінії зв'язку є різними для кожного типу сектора в стільнику і різними для сусідніх стільників. WT 1100 приймають сигнали в періоди смужкового символу відповідно до послідовностей виділення піднабору тонів низхідної лінії зв'язку; базова станція 1000 використовує ідентичні послідовності виділення піднабору тонів низхідної лінії зв'язку для того, щоб формувати сигнали, що передаються. Інша програма 1032 перестрибування частот з виділенням тонів низхідної лінії зв'язку складає послідовності перестрибування частот тону низхідної лінії зв'язку за допомогою інформації, що включає в себе інформацію 1042 тонів низхідної лінії зв'язку і інформацію 1056 каналу низхідної лінії зв'язку, для періодів символу крім періодів смужкового символу. Послідовності перестрибування частот тону даних низхідної лінії зв'язку синхронізуються по секторах стільника. Програма 1034 маякових радіосигналів керує передачею маякових радіосигналів, наприклад, сигналів з відносно високим рівнем потужності, сконцентрованим на одному або декількох тонах, які можуть використовуватися з метою синхронізації, наприклад, щоб синхронізувати структуру кадрової синхронізації сигналу низхідної лінії зв'язку і, як результат, послідовності виділення піднабору тонів відносно границі ультрачасового кванта. Фіг. 11 ілюструє зразковий бездротовий термінал (кінцевий вузол) 1100, який може використовуватися як будь-який з бездротових терміналів (кінцевих вузлів), наприклад, EN(1) 936, системи 900, показаної на фіг. 9. Бездротовий термінал 1100 реалізовує послідовності виділення піднабору тонів. Бездротовий термінал 1100 включає в себе приймальний пристрій 1102, що включає в себе декодер 1112, передавальний пристрій 1104, що включає в себе кодер 1114, процесор 1106 і запам'ятовуючий пристрій 1108, які сполучені разом за допомогою шини 1-110, по якій різні елементи 1102, 1104, 1106, 1108 можуть обмінюватися даними і інформацією. Антена 1103, використовувана для прийому сигналів від базової станції (і/або іншого бездротового термінала), сполучена з приймальним пристроєм 1102. Антена 1105, використовувана для передачі сигналів, наприклад, в базову станцію (і/або інший бездротовий термінал), сполучена з передавальним пристроєм 1104. Процесор 1106, наприклад центральний процесор, керує роботою бездротового термінала 1100 і реалізовує способи за допомогою виконання програм 1120 і використання даних/інформації 1122 в запам'ятовуючому пристрої 1108. Дані/інформація 1122 включають в себе користувацькі дані 1134, користувацьку інформацію 1136 і інформацію 1150 послідовності виділення піднабору тонів. Користувацькі дані 1134 можуть включати в себе дані, призначені для рівноправного вузла, які повинні маршрутизуватися в кодер 1114 для кодування до передачі за допомогою передавального пристрою 1104 в базову станцію, і дані, що приймаються від базової станції, які оброблені за допомогою декодера 1112 в приймальному пристрої 1102. Користувацька інформація 1136 включає в себе інформацію 1138 каналу висхідної лінії зв'язку, інформацію 1140 каналу низхідної лінії зв'язку, ідентифікаційну інформацію 1142 термінала, ідентифікаційну інформацію 1144 базової станції, ідентифікаційну інформацію 1146 сектора і інформацію 1148 режиму. Інформація 1138 каналу висхідної лінії зв'язку включає в себе інформацію, що ідентифікує сегменти каналів висхідної лінії зв'язку, які призначені за допомогою базової станції для бездротового термінала 1100, щоб використовувати при передачі в базову станцію. Канали висхідної лінії зв'язку, можуть включати в себе канали трафікувисхідної лінії зв'язку, виділені 11 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 канали керування висхідної лінії зв'язку, наприклад, запитні канали, канали керування потужністю і канали керування згідно з часовою синхронізацією. Кожний канал висхідної лінії зв'язку включає в себе один або більше логічних тонів, причому кожний логічний тон відповідає послідовності перестрибування частот тонів висхідної лінії зв'язку. Послідовності перестрибування частот висхідної лінії зв'язку є різними між кожним типом сектора стільника і між сусідніми стільниками. Інформація 1140 каналу низхідної лінії зв'язку включає в себе інформацію, що ідентифікує сегменти каналу низхідної лінії зв'язку, які призначені за допомогою базової станції для WT 1100 для використання, коли базова станція передає дані/інформацію в WT 1100. Канали низхідної лінії зв'язку можуть включати в себе канали трафіку низхідної лінії зв'язку і канали призначення, при цьому кожний канал низхідної лінії зв'язку включає в себе один або більше логічних тонів, причому кожний логічний тон відповідає послідовності перестрибування частот низхідної лінії зв'язку, яка синхронізована між кожним сектором стільника. Користувацька інформація 1136 також включає в себе ідентифікаційну інформацію 1142 термінала, який є призначеним за допомогою базової станції ідентифікатором, ідентифікаційну інформацію 1144 базової станції, яка ідентифікує конкретну базову станцію, з якою WT встановив обмін даними, і ідентифікаційну інформацію 1146 сектора, яка ідентифікує конкретний сектор стільника, де WT 1100 в даний момент знаходиться. Ідентифікатор 1144 базової станції надає значення нахилу стільника, а інформація ідентифікатора 1146 сектора надає тип індексу сектора; значення нахилу стільника і тип індексу сектора можуть використовуватися для того, щоб витягувати послідовності перестрибування частот тону. Інформація 1148 режиму, також включена в користувацьку інформацію 1136, ідентифікує те, знаходиться WT 1100 в режимі очікування, режимі утримання або режимі включення. Інформація 1150 послідовності виділення піднабору тонів включає в себе інформацію 1152 часу смужкового символу низхідної лінії зв'язку і інформацію 1154 тонів низхідної лінії зв'язку. Інформація 1152 часу смужкового символу низхідної лінії зв'язку включає в себе інформацію структури кадрової синхронізації, таку як інформація структури суперчасового кванта, часового кванта для передачі маякового радіосигналу і ультрачасового кванта і інформація, що вказує те, є чи ні даний період символу періодом смужкового символу, і, якщо так, індекс періоду смужкового символу і те, є чи ні смужковий символ точкою скидання, щоб усікати послідовність виділення піднабору тонів, використовувану за допомогою базової станції. Інформація 1154 тонів низхідної лінії зв'язку включає в себе інформацію, що включає в себе несучу частоту, призначену для базової станції 1000, число і частоту тонів і набір піднаборів тонів, які повинні бути виділені періодам смужкового символу, а також інші конкретні для стільника і сектора значення, такі як нахил, індекс нахилу і тип сектора. Програми 1120 включають в себе програми 1124 обміну даними і програми 1126 керування бездротовим терміналом. Програми 1124 обміну даними керують різними протоколами зв'язку, використовуваними за допомогою WT 1100. Програми 1126 керування бездротовим терміналом керують основною функціональністю бездротового термінала 1100, що включає в себе керування приймальним пристроєм 1102 і передавальним пристроєм 1104. Програми 1126 керування бездротовим терміналом включають в себе програму 1128 передачі службових сигналів. Програма 1128 передачі службових сигналів включає в себе програму 1130 виділення піднабору тонів для періодів смужкових символів і іншу програму 1132 перестрибування частот з виділенням тонів низхідної лінії зв'язку для іншої частини періодів символів, наприклад, для періодів без смужкових символів. Програма 1130 виділення піднабору тонів використовує користувацькі дані/інформацію 1122, що включають в себе інформацію 1140 каналу низхідної лінії зв'язку, ідентифікаційну інформацію 1144 базової станції, наприклад, індекс нахилу і тип сектора, і інформацію 1154 тонів низхідної лінії зв'язку, щоб формувати послідовності виділення піднабору тонів низхідної лінії зв'язку відповідно до деяких аспектів і обробляти дані, що приймаються, які передаються від базової станції. Інша програма 1130 перестрибування частот з виділенням тонів низхідної, лінії зв'язку складає послідовності перестрибування частот тону низхідної лінії зв'язку за допомогою інформації, що включає в себе інформацію 1154 тонів низхідної лінії зв'язку і інформацію 1140 каналу низхідної лінії зв'язку, для періодів символу, відмінних від періодів смужкового символу. Програма 1130 виділення піднабору тонів, коли виконується за допомогою процесора 1106, використовується для того, щоб визначати те, коли і в яких тонах бездротовий термінал 1100 повинен приймати один або більше сигналів смужкового символу від базової станції 900. Програма 1130 перестрибування частот з виділенням тонів висхідної лінії зв'язку використовує функцію виділення піднабору тонів, нарівні з інформацією, що приймається від базової станції, щоб визначати тони, в яких вона повинна виконувати передачу. 12 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 У одному або більше зразкових варіантах здійснення, описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або в будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в інше. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машиночитані носії можуть містити RAM, ROM, EEPROM, CDROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код у формі інструкцій або структур даних і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке підключення коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові середовища, включені у визначення носія. Диск (disk) і диск (disc) при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому диски (disk) звичайно відтворюють дані магнітно, тоді як диски (disc) звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в число машиночитаних носіїв. Коли варіанти здійснення реалізовуються в програмному коді або сегментах коду, потрібно брати до уваги, що сегмент коду може представляти процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас або будьяку комбінацію інструкцій, структур даних або програмних операторів. Сегмент коду може бути пов'язаний з іншим сегментом коду або апаратною схемою за допомогою передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т.д. можуть бути передані, переадресовані або переслані за допомогою будьякого належного засобу, в тому числі спільного використання пам'яті, передачі повідомлень, естафетної передачі даних, передачі по мережі і т.д. Додатково, в деяких аспектах, етапи і/або дії способу або алгоритму можуть постійно розміщуватися як одне або будь-яка комбінація або набір кодів і/або інструкцій на машиночитаному носії і/або комп'ютерночитаному носії, який може бути включений в комп'ютерний програмний продукт. При реалізації в програмному забезпеченні описані в даному документі технології можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і т.п.), які виконують описані в даному документі функції. Програмні коди можуть бути збережені в запам'ятовуючому пристрої і приведені у виконання за допомогою процесорів. Запам'ятовуючий пристрій може бути реалізований в процесорі або зовнішнім відносно процесора, причому у другому випадку він може бути функціонально сполучений з процесором за допомогою різних засобів, відомих в даній галузі техніки. При реалізації в апаратних засобах модулі обробки можуть бути реалізовані в одному або більше з спеціалізованих інтегральних схем (ASIC), процесорів цифрових сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, призначених для того, щоб виконувати описані в даному документі функції, або в комбінаціях зазначеного. Те, що описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожне вірогідне поєднання компонентів або технологій з метою опису вищезазначених варіантів здійснення, але фахівці в даній галузі техніки можуть визнавати, що багато які додаткові поєднання і перестановки різних варіантів здійснення допустимі. Отже, описані варіанти здійснення повинні охоплювати всі подібні перетворення, модифікації і різновиди, які входять в суть і обсяг прикладеної формули винаходу. Більше того, в рамках того, як термін "включає в себе" використовується в докладному описі або у формулі винаходу, цей термін повинен бути включним способом, аналогічним терміну "містить", як "містить" інтерпретується, коли використовується як перехідне слово у формулі винаходу. При використанні в даному документі термін "робити логічний висновок" або "логічний висновок" звичайно означає процес міркування або позначення станів системи, оточення і/або 13 UA 99326 C2 5 10 15 20 користувача з набору даних спостереження, одержаних через події і/або дані. Логічний висновок може бути використаний для того, щоб ідентифікувати конкретний контекст або дію, або може формувати розподіл імовірностей, наприклад, по станах. Логічний висновок може бути імовірнісним, тобто обчисленням розподілу імовірностей по цікавлячих станах на основі аналізу даних і подій. Логічний висновок також може означати технології, використовувані для компонування високорівневих подій з набору подій і/або даних. Такий логічний висновок приводить до складання нових подій або дій з набору спостережуваних подій і/або збережених даних подій, незалежно від того, чи співвідносяться події в тісній часовій близькості і чи походять події і дані з одного або декількох джерел подій і даних. Більше того, при використанні в даній заявці терміни "компонент", "модуль", "система" і т.п. посилаються на пов'язаний з комп'ютером об'єкт, будь то апаратні засоби, мікропрограмне забезпечення, комбінація апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення в ході виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним на процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, запущений на обчислювальному пристрої, і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть постійно розміщуватися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, що зберігають різні структури даних. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету, з іншими системами за допомогою сигналу). 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Спосіб для спрощення керування потужністю в точці доступу в бездротовому середовищі, який включає етапи, на яких: виявляють присутність щонайменше однієї сусідньої точки доступу, причому щонайменше одна сусідня точка доступу знаходиться в межах досяжності радіозв'язку точки доступу; виявляють інтенсивність сигналу сусідніх вузлів щонайменше для однієї сусідньої точки доступу, причому інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідніх вузлів, асоційованої з передачею сигналу щонайменше від однієї сусідньої точки доступу; передають повідомлення щонайменше в одну сусідню точку доступу, причому повідомлення включає в себе запит на те, щоб знижувати потужність передачі сусідніх вузлів; і змінюють внутрішню потужність передачі як функцію від інтенсивності сигналу сусідніх вузлів, причому внутрішня потужність передачі асоційована з передачею сигналу з точки доступу. 2. Спосіб за п. 1, в якому етап виявлення додатково включає етап, на якому приймають широкомовний сигнал. 3. Спосіб за п. 2, в якому широкомовний сигнал включає в себе індикатор відносно потужності передачі сусідніх вузлів і місцеположення щонайменше для однієї сусідньої точки доступу, етап виявлення додатково включає етап, на якому апроксимують інтенсивність сигналу сусідніх вузлів як функцію від індикатора відносно потужності передачі сусідніх вузлів і місцеположення щонайменше для однієї сусідньої точки доступу. 4. Спосіб за п. 1, в якому етап виявлення додатково включає етап, на якому виявляють потужність, що приймається, причому потужність, що приймається, відповідає по величині потужності, що виявляється в точці доступу, з сигналу, що виходить щонайменше від однієї сусідньої точки доступу, етап виявлення додатково включає етап, на якому виявляють інтенсивність сигналу сусідніх вузлів як функцію від потужності, що приймається. 5. Спосіб за п. 1, в якому етап зміни додатково включає етап, на якому виконують етап зміни згідно з фіксованим інтервалом часу. 6. Спосіб за п. 1, в якому етап зміни додатково включає етап, на якому виконують етап зміни до кожної з множини передач сигналів з точки доступу. 7. Спосіб за п. 1, в якому етап виявлення додатково включає етап, на якому визначають те, перевищує чи ні інтенсивність сигналу сусідніх вузлів порогове значення, етап зміни додатково включає етап, на якому виконують етап зміни, тільки якщо інтенсивність сигналу сусідніх вузлів перевищує порогове значення. 14 UA 99326 C2 5 10 15 20 25 30 35 40 45 50 55 60 8. Спосіб за п. 1, який додатково включає етап, на якому приймають повідомлення у відповідь щонайменше від однієї сусідньої точки доступу, етап зміни додатково включає етап, на якому змінюють внутрішню потужність передачі як функцію від повідомлення у відповідь. 9. Система для спрощення керування потужністю в точці доступу в бездротовому середовищі, яка містить: компонент інтерфейсу, причому компонент інтерфейсу виконаний з можливістю визначати присутність щонайменше однієї сусідньої точки доступу, при цьому щонайменше одна сусідня точка доступу є доступною для точки доступу через радіозв'язок; і компонент інтерфейсу, виконаний з можливістю передавати повідомлення щонайменше в одну сусідню точку доступу, причому повідомлення включає в себе запит на те, щоб знижувати потужність передачі сусідніх вузлів; компонент обробки, причому компонент обробки з'єднаний з компонентом інтерфейсу і виконаний з можливістю виконувати машиночитані інструкції, при цьому інструкції включають в себе інструкції для визначення інтенсивності сигналу сусідніх вузлів щонайменше для однієї сусідньої точки доступу, причому інтенсивність сигналу сусідніх вузлів є пропорційною потужності передачі сусідніх вузлів, асоційованій з передачею сигналу щонайменше від однієї сусідньої точки доступу; компонент запам'ятовуючого пристрою, причому компонент запам'ятовуючого пристрою з'єднаний з компонентом процесора і виконаний з можливістю зберігати машиночитані інструкції; і компонент керування потужністю, причому компонент керування потужністю з'єднаний з компонентом процесора і виконаний з можливістю регулювати внутрішню потужність передачі як функцію від інтенсивності сигналу сусідніх вузлів, при цьому внутрішня потужність передачі є величиною потужності, необхідною, щоб передавати сигнал з точки доступу. 10. Система за п. 9, в якій компонент інтерфейсу додатково виконаний з можливістю приймати широкомовний сигнал. 11. Система за п. 10, в якій широкомовний сигнал включає в себе індикатор відносно потужності передачі сусідніх вузлів і місцеположення щонайменше для однієї сусідньої точки доступу, при цьому процесор додатково виконаний з можливістю виконувати інструкції для оцінки інтенсивності сигналу сусідніх вузлів як функції від індикатора відносно потужності передачі сусідніх вузлів і місцеположення щонайменше для однієї сусідньої точки доступу. 12. Система за п. 9, в якій компонент інтерфейсу додатково виконаний з можливістю виявляти потужність, що приймається, причому потужність, що приймається, відповідає по величині потужності, що виявляється в точці доступу, з сигналу, що виходить щонайменше від однієї сусідньої точки доступу, при цьому процесор додатково виконаний з можливістю виконувати інструкції для визначення інтенсивності сигналу сусідніх вузлів як функції від потужності, що приймається. 13. Система за п. 9, в якій компонент керування потужністю додатково виконаний з можливістю регулювати внутрішню потужність передачі після фіксованого інтервалу часу. 14. Система за п. 9, в якій компонент керування потужністю додатково виконаний з можливістю регулювати внутрішню потужність передачі до кожної з множини передач сигналів з точки доступу. 15. Система за п. 9, в якій процесор додатково виконаний з можливістю виконувати інструкції для визначення того, перевищує чи ні інтенсивність сигналу сусідніх вузлів порогове значення, компонент керування потужністю додатково виконаний з можливістю регулювати внутрішню потужність передачі, тільки якщо інтенсивність сигналу сусідніх вузлів перевищує порогове значення. 16. Система за п. 9, в якій компонент інтерфейсу додатково виконаний з можливістю приймати повідомлення у відповідь щонайменше від однієї сусідньої точки доступу, компонент керування потужністю додатково виконаний з можливістю регулювати внутрішню потужність передачі як функцію від повідомлення у відповідь. 17. Щонайменше один процесор, виконаний з можливістю спрощувати керування потужністю в точці доступу, який містить: перший модуль для виявлення присутності щонайменше однієї сусідньої точки доступу, причому щонайменше одна сусідня точка доступу знаходиться в межах досяжності радіозв'язку точки доступу; другий модуль для виявлення інтенсивності сигналу сусідніх вузлів щонайменше для однієї сусідньої точки доступу, причому інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідніх вузлів, асоційованої з передачею сигналу щонайменше від однієї сусідньої точки доступу; і 15 UA 99326 C2 5 10 15 20 25 30 третій модуль для передачі повідомлення щонайменше в одну сусідню точку доступу, причому повідомлення включає в себе запит на те, щоб знижувати потужність передачі сусідніх вузлів; і четвертий модуль для зміни внутрішньої потужності передачі як функції від інтенсивності сигналу сусідніх вузлів, причому внутрішня потужність передачі асоційована з передачею сигналу з точки доступу. 18. Машиночитаний носій, який містить: перший набір кодів для надання інструкцій комп'ютеру виявляти присутність щонайменше однієї сусідньої точки доступу, причому щонайменше одна сусідня точка доступу знаходиться в межах досяжності радіозв'язку точки доступу; другий набір кодів для надання інструкцій комп'ютеру виявляти інтенсивність сигналу сусідніх вузлів щонайменше для однієї сусідньої точки доступу, причому інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідніх вузлів, асоційованої з передачею сигналу щонайменше від однієї сусідньої точки доступу; і третій набір кодів для передачі повідомлення щонайменше в одну сусідню точку доступу, причому повідомлення включає в себе запит на те, щоб знижувати потужність передачі сусідніх вузлів; четвертий набір кодів для надання інструкцій комп'ютеру змінювати внутрішню потужність передачі як функцію від інтенсивності сигналу сусідніх вузлів, причому внутрішня потужність передачі асоційована з передачею сигналу з точки доступу. 19. Пристрій для спрощення керування потужністю в точці доступу в бездротовій мережі, який містить: засіб для виявлення присутності щонайменше однієї сусідньої точки доступу, причому щонайменше одна сусідня точка доступу знаходиться в межах досяжності радіозв'язку точки доступу; засіб для виявлення інтенсивності сигналу сусідніх вузлів щонайменше для однієї сусідньої точки доступу, причому інтенсивність сигналу сусідніх вузлів є функцією від потужності передачі сусідніх вузлів, асоційованої з передачею сигналу щонайменше від однієї сусідньої точки доступу; засіб для передачі повідомлення щонайменше в одну сусідню точку доступу, причому повідомлення включає в себе запит на те, щоб знижувати потужність передачі сусідніх вузлів; і засіб для зміни внутрішньої потужності передачі як функції від інтенсивності сигналу сусідніх вузлів, причому внутрішня потужність передачі асоційована з передачею сигналу з точки доступу. 16 UA 99326 C2 17 UA 99326 C2 18 UA 99326 C2 19 UA 99326 C2 20 UA 99326 C2 21 UA 99326 C2 22 UA 99326 C2 23 UA 99326 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
