Елемент захисту, зокрема, для банкнот, захищених карток тощо, спосіб його зчитування та захищена картка

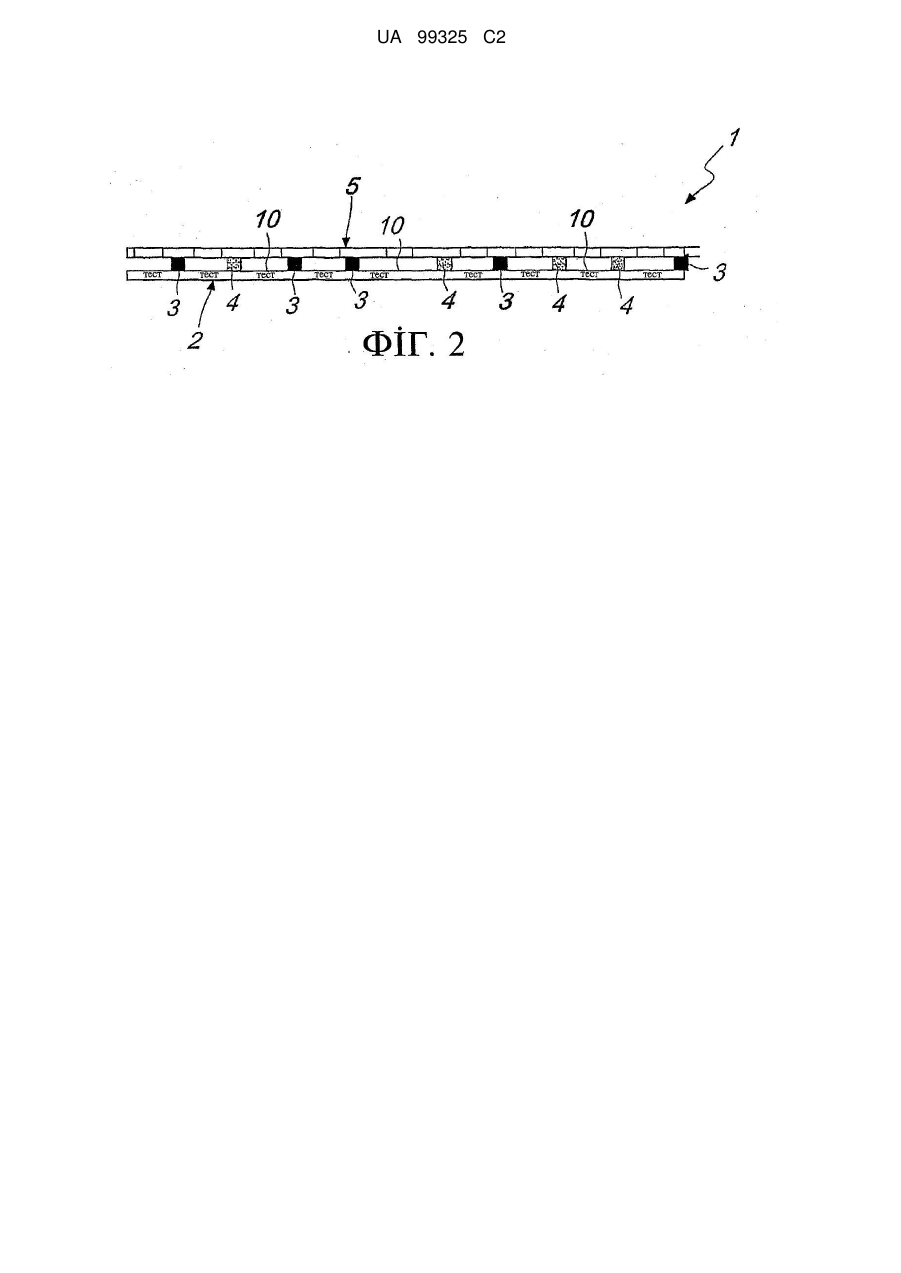

Реферат: Елемент захисту (1), зокрема, для банкнот, карток безпеки, ідентифікаційних карток тощо, який включає в себе першу основу (2), яка є принаймні частково непрозорою при розгляданні її у прохідному світлі, магнітні зони (3, 4), нанесені на основу (2), при цьому магнітні зони (3, 4) включають в себе магнітні зони щонайменше двох видів, які мають різну величину коерцитивності, а їх залишкова магнітна індукція є однаковою або різною, причому згадані різні величини пристосовані для утворення щонайменше трьох різних кодів. UA 99325 C2 (12) UA 99325 C2 UA 99325 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до елемента захисту, зокрема, для банкнот, захищених карток тощо, який має високий ступінь захисту від підроблення. Відомо, що оскільки технологія та пристрої для копіювання графічних елементів, надрукованих або розташованих на папері для друку банкнот, стають все ширше розповсюдженими, зросла та продовжує зростати потреба у наявності елементів захисту, які принаймні частково можуть бути введені у папір для друку банкнот. Одним з елементів, які постійно досліджуються та вдосконалюються, є захисна нитка або стрічка, яку, як правило, принаймні частково вводять у папір для друку банкнот. Протягом ряду років захисна стрічка зазнавала постійного та настільки значного вдосконалення, що й досі являє собою один з найменш підроблюваних елементів, оскільки її підроблення є складним навіть для вмілих підробників. Серед захисних стрічок можна виділити, наприклад, металеві стрічки з негативним текстом, тобто стрічки з пластиковою основою, на яку нанесений щонайменше один шар металу, символи, літери тощо на якому виконані шляхом повного видалення металу на ділянках, зайнятих символами та/або літерами. У EP 319 157 описаний спосіб виготовлення згаданої вище захисної стрічки. Також, наприклад, відома стрічка, у якій для підвищення ступеня захисту доданий щонайменше один шар, який повністю покриває її поверхню фарбою із флуоресцентними властивостями, покриваючи таким чином як ділянки, на яких відсутній метал, так і ділянки, покриті металом. Існують також стрічки інших типів, метал на яких має розриви між блоками літер, так що може бути визначена електропровідність на певних заданих довжинах. Однак поява у продажу "перевідних" металізованих стрічок призвела до значного зростання кількості підробок стрічок усіх цих типів, що викликало потребу у частково деметалізованій стрічці, де у символах залишена невелика кількість металу, яка може бути виявлена відповідним лабораторним обладнанням. Таким чином, у стрічках цього останнього типу символи деметалізовані лише частково. Патентні заявки WO2004/014665 та WO2004/098900 мають відношення до так званих частково деметалізованих стрічок типу, описаного вище. Існують також стрічки таких типів, які можуть бути розпізнані також за допомогою магнітних датчиків. У EP 516 790 описана стрічка, на якій виявні магнітні зони введені між літерами, утвореними шляхом повної деметалізації, так що стрічка при цьому може бути розпізнана як датчиками електропровідності (завдяки наявності металу, нанесеного на неперервну заготовку стрічки), так і магнітними датчиками (завдяки наявності магнітних елементів, розташованих вище або нижче шару металу, однак ніколи не розташованих всередині літер). Таким чином, у EP 516 790 описаний елемент захисту, у якому символи або літери повністю деметалізовані. Як правило, кодовані магнітні стрічки зараз виготовляють нанесенням магнітних зон на повністю металізовану поліестерну основу; ці зони утворені із використанням магнітної фарби одного типу та відокремлені проміжками, в яких утворені ділянки, на яких відсутній металевий матеріал та які призначені для утворення на них текстів. Є очевидним, що після виявлення наявності магнітних зон, їхні коерцитивність та залишкова магнітна індукція можуть бути легко визначені, в результаті чого цей магнітний матеріал може бути застосований для створення підробки або фальшивки; утворений таким чином код генерує такі самі сигнали, а отже і такий самий код, при його розпізнаванні як у поздовжньому напрямку (вздовж осі стрічки), так і у поперечному напрямку (при зчитуванні під прямим кутом до стрічки). Захисні стрічки з магнітними ділянками, утвореними магнітною фарбою одного типу, також вже підробляють, знову ж таки із застосуванням технології переведення. Фактично можливо виготовити смужку або стрічку, яка має негативні символи, шляхом застосування металевих перевідних елементів, на яких згодом переносять магнітні елементи між блоками літер як у неперервній формі, так і у переривчастій формі для утворення магнітних кодів. Для промислового виконання стрічки вищезгаданого типу достатньо мати ротаційну друкувальну машину з множиною друкувальних секцій, що також описано у зазначеному вище патенті EP 516 790, виконати друк на прозорому матеріалі (як правило, поліестері) позначок знімними фарбами, виконати вакуумну металізацію всієї поверхні так, щоб покрити металом згадані знімні фарби, виконати видалення фарб, а отже, також і металу, що їх покриває, таким чином залишаючи позначки, ідентичні надрукованим знімними фарбами, та виконати подальший повторний друк магнітними фарбами неперервних або переривчастих зон на ділянках, які не були деметалізовані, але прилягають до деметалізованих ділянок. Виготовлені таким способом магнітні елементи є невидимими для звичайних засобів 1 UA 99325 C2 5 10 15 20 25 30 35 40 45 50 55 60 візуального спостереження (неозброєне око, оптичні збільшувальні пристрої тощо), оскільки згадані магнітні елементи завжди покриті металом. Такі магнітні елементи можна побачити тільки за допомогою відповідних пристроїв, призначених для розпізнавання магнітної індукції, таких як, наприклад, магнітні сканери або лінзи з рідкою магнітною фарбою, введеною у вакуумі. Метою цього винаходу є створення елемента захисту, зокрема, для банкнот, захищених карток тощо, який має магнітні елементи, різниця магнітних властивостей на окремих ділянках яких не може бути розпізнана звичайними засобами розпізнавання відомих магнітних кодів, виконаних на захисних стрічках. У межах цієї мети задачею цього винаходу є створення елемента захисту, зокрема, для банкнот, захищених карток тощо, у якому згадані магнітні елементи можуть бути розпізнані виключно за допомогою спеціалізованих датчиків. Іншою задачею цього винаходу є створення елемента захисту, у якому магнітні елементи мають таку різницю властивостей, щоб утворювати різні коди, які можуть бути розпізнані навіть пристроями, в яких швидкість подавання банкнот становить від однієї банкноти на секунду до щонайменше 50 банкнот на секунду. Іншою задачею цього винаходу є створення елемента захисту, підробка якого є ще більш складною у порівнянні з підробкою елементів захисту відомих типів, оскільки тільки ті, хто знає головну особливість елемента захисту та розташування зон, в яких різниця магнітних властивостей не може бути розпізнана звичайними засобами розпізнавання, можуть розпізнати їх вміст. Ще однією задачею цього винаходу є створення елемента захисту, який є високонадійним, простим у виготовленні та має конкурентоспроможну вартість. Ця мета досягнута, а вказані вище задачі та інші задачі, які стануть більш зрозумілими з опису, наведеного нижче, вирішені шляхом створення елемента захисту, зокрема, для банкнот, захищених карток тощо, який включає в себе першу основу, яка є принаймні частково непрозорою при розгляданні її у прохідному світлі, магнітні зони, нанесені на згадану основу, який відрізняється тим, що згадані магнітні зони включають в себе щонайменше два види магнітних зон, які мають різну величину коерцитивності, а їх залишкова магнітна індукція є однаковою або різною, причому згадані різні величини пристосовані для утворення щонайменше трьох різних кодів. Інші особливості та переваги цього винаходу стануть більш зрозумілими з докладного опису варіантів виконання елемента захисту за цим винаходом, яким віддається перевага, але які не є єдино можливими, пояснених за допомогою прикладу, який не обмежує обсягу цього винаходу і який показаний на прикладених фігурах, на яких: Фіг. 1 являє собою вид зверху елемента захисту за першим варіантом здійснення цього винаходу, з видаленим факультативним другим опорним шаром; Фіг. 2 являє собою розріз елемента захисту, показаного на Фіг. 1, з наявним другим опорним шаром; Фіг. 3a, Фіг. 3b та Фіг. 3c являють собою види відповідних сигналів, які можуть бути одержані, а отже і кодів, які можуть бути одержані, шляхом зчитування елемента захисту, показаного на Фіг. 1 та Фіг. 2; Фіг. 4 являє собою вид зверху елемента захисту за другим варіантом здійснення цього винаходу, з видаленим факультативним другим опорним шаром; Фіг. 5 являє собою розріз елемента захисту, показаного на Фіг. 4, з наявним другим опорним шаром; та Фіг. 6a, Фіг. 6b та Фіг. 6c являють собою види відповідних сигналів, які можуть бути одержані, а отже і кодів, які можуть бути одержані, шляхом зчитування елемента захисту, показаного на Фіг. 4 та Фіг. 5. Як показано на прикладених фігурах, елемент захисту за цим винаходом, в цілому позначений позицією 1, включає в себе першу основу або перший опорний шар 2, який є принаймні частково непрозорим при розгляданні його у прохідному світлі та на який нанесені магнітні зони 3, 4. Основа 2 переважно виготовлена з пластиків, таких як поліестер, а непрозорість забезпечена наявністю шарів металу або фарб із барвниками та/або пігментами, кольоромінливих матеріалів або матеріалів, одержаних із поєднання таких матеріалів. Особливість цього винаходу полягає у тому, що магнітні зони 3, 4 включають в себе щонайменше два види магнітних зон, які мають різну величину коерцитивності, а їх залишкова магнітна індукція є однаковою або різною, причому різна коерцитивність та однакова або різна залишкова магнітна індукція призначені для утворення щонайменше трьох різних кодів. Зокрема, магнітні зони утворені із використанням магнітних фарб, коерцитивність яких є різною (наприклад, найнижча становить 200 Е (15,92 кА/м), а найвища 3000 Е (238,80 кА/м)), а 2 UA 99325 C2 5 10 15 20 25 30 35 40 45 50 55 60 залишкова магнітна індукція яких може бути однаковою або різною залежно від типу кодування, але незалежно від того, як магнітні фарби були нанесені: послідовно, поряд або з перекриванням. Припустимо, що послідовність із дев'яти магнітних зон 3, 4, відокремлених проміжком 4 мм (та більше ніж 4 мм), надрукована на стрічці шириною 2 мм, при цьому згадані магнітні зони мають однакову залишкову магнітну індукцію, однак перша, третя, четверта, шоста та дев'ята зони мають коерцитивність, яка становить 4500 Е (358,20 кА/м), в той час як друга, п'ята, сьома та восьма зони мають коерцитивність, яка становить 300 Е (23,88 кА/м). Шляхом орієнтування усіх зон 3, 4 магнітом з високою коерцитивною силою (15000 Гс = 1,5 Тл) та їх розпізнавання першою зчитувальною головкою датчика-зчитувача, послідовно отримують шість зон; другий магніт зі зменшеною коерцитивною силою (2500 Гс = 0,25 Тл), яка однак є достатньою для повертання на 90 магнітного потоку зон 4 з низькою коерцитивною силою, уможливлює розпізнавання другою зчитувальною головкою тільки решти магнітних зон, які являють собою зони з високою коерцитивною силою. На Фіг. 3a-3c відповідно показані сигнали, які можуть бути отримані датчиком-зчитувачем для елемента 1 захисту за першим варіантом здійснення цього винаходу, показаним на Фіг. 1 та Фіг. 2. На Фіг. 3a показані сигнали, які можуть бути отримані з усіх магнітних зон 3, 4, на Фіг. 3b показані сигнали, які можуть бути отримані з магнітних зон, які мають високу коерцитивність, а на Фіг. 3c показані сигнали, які можуть бути отримані з магнітних зон, які мають низьку коерцитивність. По суті був створений елемент захисту, такий як захисна стрічка, який має перший код, утворений усіма наявними магнітними зонами 3, 4 (який зчитує перша зчитувальна головка), другий код, утворений тільки зонами 3 з високою коерцитивною силою (який зчитує друга зчитувальна головка), та третій код, утворений тільки зонами 4 з низькою коерцитивною силою (сума величин коерцитивної сили усіх зон 3, 4 мінус величина коерцитивної сили зон 3, які мають високу коерцитивну силу). Цього досягають шляхом застосування, наприклад, однакової величини залишкової магнітної індукції як для зон 4 з низькою коерцитивною силою, так і для зон 3 з високою коерцитивною силою. Для додаткового підвищення ступеня захисту від підроблення елемента захисту за цим винаходом можливо виконати зони 3 з високою коерцитивною силою розташованими так, щоб вони принаймні частково перекривали зони 4 з низькою коерцитивною силою (як показано на Фіг. 5), причому сума величин залишкової магнітної індукції дорівнює залишковій магнітній індукції сусідніх зон, як у тому випадку, коли вони мають високу коерцитивну силу, так і у тому випадку, коли вони мають низьку коерцитивну силу. Як фарби з високою коерцитивною силою, так і фарби з низькою коерцитивною силою можуть бути утворені із сумішей оксидів або з окремого оксиду, причому все це призначене для досягнення різної коерцитивної сили. Це перекривання може бути виконане, наприклад, шляхом друку з послідовним накладанням фарб або ще краще шляхом з'єднання із суміщенням двох опорних шарів або шарів 2, 5 основи, з яких відповідно перший опорний шар має зони 3 з високою коерцитивною силою та залишковою магнітною індукцією, яка дорівнює, наприклад, 100 нВт/м, й інші зони 3 з високою коерцитивною силою та залишковою магнітною індукцією, яка дорівнює, наприклад, 50 нВт/м, а другий опорний шар 5 має зони 4 з низькою коерцитивною силою та залишковою магнітною індукцією, яка дорівнює, наприклад, 100 нВт/м та 50 нВт/м. Якщо два шари 2, 5 з'єднані із суміщенням, перекриваючи зони із залишковою магнітною індукцією, яка дорівнює 50 нВт/м, то утворюється послідовність зон, сигнали яких після орієнтування магнітом із високою коерцитивною силою та зчитування першою зчитувальною головкою мають дуже подібну послідовність, при цьому варіювання згаданої послідовності спричинене тільки варіюванням довжини цих зон та відповідного проміжку. Тоді після повертання на 90 магнітного потоку зон 4 з низькою коерцитивною силою із застосуванням більш слабкого магніту, тобто, наприклад, магніту з коерцитивною силою, яка дорівнює 2500 Гс (0,25 Тл), отримують певну кількість послідовних сигналів, які дорівнюють сигналам першої головки, проте з електричним сигналом, який є на 50 % нижчим у зонах, утворених послідовним накладанням фарб або шляхом їх з'єднання. Шляхом встановлення порога розпізнавання аналогового сигналу на різних рівнях (як показано, наприклад, пунктирними лініями на Фіг. 6b, Фіг. 6c) можливо отримати додаткові коди, оскільки біти, які спочатку мали велику величину, після їх зменшення можуть бути додатково підтверджені або навіть проігноровані шляхом встановлення різних рівнів шумового порога. Крім того, шляхом застосування, наприклад, базового модуля 4 мм, на якому мають бути нанесені лінії та/або відповідні проміжки, у випадку наявності усіх бітів для першого коду та 3 UA 99325 C2 5 10 15 20 25 30 35 40 45 50 55 60 часткової наявності для другого та третього кодів значно легше розпізнати ці коди, оскільки вони узгоджені з базовим модулем 4 мм. Іншим шляхом утворення зон, особливістю яких є те, що вони виконані фарбами з різною коерцитивністю, а їх початково однакова залишкова магнітна індукція потім стає різною, коли такі зони додатково намагнічені магнітом, магнітний потік якого повернутий на 90, є утворення їх однією фарбою, яка містить суміш оксидів (таку, яка містить 50 % оксидів з коерцитивністю 4000 Е (318,40 кА/м) + 50 % оксидів з коерцитивністю 300 Е (23,88 кА/м)). Таким чином залежно від процентного складу застосованої суміші можливо одержати різні коди. У іншому прикладі для певних зон використані фарби з пігментом, у якому коерцитивність становить лише 4000 Е (318,40 кА/м), а для решти зон використані фарби із сумішшю, яка містить 33 % пігменту з коерцитивністю 4000 Е (318,40 кА/м) та 66 % пігменту з коерцитивністю 300 Е (23,88 кА/м). Таким чином отримують зони, утворені сумішшю, яка призначена для створення магнітних сигналів, які залежать від сили застосованого магніту, орієнтації магнітного потоку та способу застосування. Системи цього типу уможливлюють численні варіанти виконання, які не тільки значно підвищують ступінь захисту від підроблення, але й уможливлюють перевірку банкноти, яка має захисну стрічку, як з низькою швидкістю, так і з високою швидкістю. Припустимо, що виконана захисна стрічка шириною 2 мм, яка має перший опорний шар 2, виготовлений з пластику, такого як поліестер, на всю поверхню якого нанесений алюміній 10 шляхом вакуумної металізації. У згаданому першому опорному шарі із застосуванням процесу деметалізації повністю або частково видалені текст та/або графічні позначки у відповідності до певної заздалегідь встановленої графічної схеми з урахуванням товщини алюмінію. Таким чином, магнітні зони 3, 4 довжиною, наприклад, 2 мм, які відокремлені проміжками 10 без магнітного матеріалу довжиною, наприклад, 4 мм, є нанесеними між одним текстом та іншим. Магнітні зони 3, які утворені фарбами із високою коерцитивною силою, чергуються з магнітними зонами 4 з низькою коерцитивною силою; залишкова магнітна індукція усіх цих зон однакова у межах допусків на різні виробничі процеси. Після цього перший опорний шар 2 з'єднують з додатковим опорним шаром 5 із поліестеру, який металізований на всій поверхні та принаймні частково деметалізований на певних ділянках для того, щоб залишити вільними зони, де розташований текст, так щоб вони могли бути прочитані у прохідному світлі. На ділянки другого опорного шару 5, які відповідають ділянкам першого опорного шару 2, де вже були надруковані магнітні зони 3, 4, надруковані нові магнітні зони 3 з іншою поверхнею: однією відмінністю може бути, наприклад, покриття 66 % поверхні з розташуванням магнітного матеріалу на крайках стрічки. Припустимо, що ширина стрічки, яка була прийнята рівною, наприклад, 2 мм, поділена на три частини: вона має першу зону розміром 0,66 мм, виготовлену з магнітного матеріалу, проміжок розміром 0,66 мм та другу зону розміром 0,66 мм з магнітного матеріалу. Таким чином, коди, виконаніна стрічці, подібно описаним вище кодам, можуть бути розпізнані відповідними датчиками, які описані нижче. Таким чином, стрічка цього останнього типу має додаткову особливість, яка полягає у виявленні наявності двох додаткових зон лише тоді, коли документ зчитують у напрямку, поперечному напрямку стрічки. Також очевидно, що другі зони 4, надруковані на другому опорному шарі 5, виготовленому з поліестеру, також можуть бути наформовані безпосередньо на перші зони 3, які вже наявні на першому опорному шарі 2, виготовленому з поліестеру. Також очевидно, що магнітні зони 3, 4 з різною коерцитивністю можуть мати однакову або різну залишкову магнітну індукцію, що обумовлено різною кількістю магнітного матеріалу, наявного для однакової площі поверхні та товщини, або різною товщиною нанесення для однакової площі поверхні, або оксидами, які мають однакову коерцитивність, однак різну залишкову магнітну індукцію (оксиди різного фізичного походження), або поєднанням усіх вищезгаданих чинників. На Фіг. 6a, Фіг. 6b, Фіг. 6c, подібно до Фіг. 3a, Фіг. 3b та Фіг. 3c, показані сигнали (коди), які можуть бути отримані шляхом зчитування елемента захисту, виконаного відповідно до другого варіанта здійснення цього винаходу. Усі описані вище стрічки виготовлені без необхідності орієнтації напрямку магнітного потоку магнітної фарби протягом переходу від стану вологої фарби до стану сухої фарби, що є особливістю друку. Інший варіант виконання може передбачати, наприклад, орієнтування оксиду заліза, використаного для зон 3, який внаслідок цього має високу коерцитивну силу під час друку, коли 4 UA 99325 C2 5 10 15 20 25 30 35 він ще вологий, з його подальшим наформуванням на магнітні зони 4 з низькою коерцитивною силою або з'єднанням із суміщенням магнітних зон 3, при виконанні яких застосований оксид заліза, з магнітними зонами 4 з низькою коерцитивною силою. У цьому випадку магнітні зони 3 завжди мають орієнтацію "північ-південь", в той час як зони 4 можуть мати орієнтацію "північпівдень" або "південь-північ" (поворот магнітного потоку на 180) або можуть компенсуватися (для зчитування паралельно стрічці), з обертанням магнітного потоку зон 4 лише на 90. Для розпізнавання виконаних таким чином кодів можливо застосувати, наприклад, спосіб зчитування, описаний у патенті EP 0428779. Цей патент фактично описує спосіб, який грунтується на ідентифікуванні зон, відокремлених проміжками, магнітні властивості яких відрізняються коерцитивністю, так щоб утворити дві послідовності сигналів за допомогою магніту першої орієнтації, першої зчитувальної головки, магніту другої орієнтації для обертання магнітного потоку та розташованої за ним другої зчитувальної головки з додатковим магнітом зміни орієнтації. Таким чином, цей спосіб зчитування вимагає застосування множини елементів, розташованих послідовно. Виконані таким чином елементи захисту розпізнаються описаними датчиками, і таким чином, три коди, що існують на одній банкноті, можуть бути використані, наприклад, різноманітними пристроями, призначеними для різних операторів, наприклад, звичайні власники магазинів можуть використовувати перший код, комерційні банки - перший та другий коди, та центральні банки - усі три коди. Слід зазначити, що елемент захисту за цим винаходом може являти собою, наприклад, захисну нитку або захисну стрічку чи смугу. Крім того, елемент захисту за цим винаходом може мати на щонайменше одному боці голографічні та/або кольоромінливі та/або моно- чи багатокомпонентні флуоресцентні зображення. На практиці було виявлено, що елемент захисту за цим винаходом повністю досягає поставленої мети та вирішує задачі цього винаходу. Описаний таким чином елемент захисту передбачає його численні вдосконалення та модифікації, які не виходять за межі обсягу винаходу, визначеного наведеною формулою винаходу. Крім того, усі частини можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, а також можливі форми та розміри можуть бути будьякими згідно з поставленими вимогами та рівнем техніки. Зміст заявки на патент Італії № MI2008A000053, на пріоритет за якою претендує ця заявка, включений в цей опис шляхом посилання. Там, де особливості конструкції, вказані у будь-якому пункті формули винаходу, супроводжуються номерами позицій, ці номери позицій наведені виключно з метою збільшення зрозумілості згаданих пунктів формули винаходу, а отже, такі номери позицій не мають жодної обмежувальної дії щодо тлумачення усіх елементів, позначених цими номерами позицій лише у вигляді прикладів. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Елемент захисту, зокрема, для банкнот, захищених карток тощо, який включає в себе першу основу, яка є принаймні частково непрозорою при розгляданні її у прохідному світлі, та магнітні зони, нанесені на згадану основу, який відрізняється тим, що згадані магнітні зони включають в себе щонайменше два види магнітних зон, які мають різну величину коерцитивності, а їх залишкова магнітна індукція є однаковою або різною, причому згадані різні величини коерцитивності забезпечують утворення щонайменше трьох різних кодів, причому ці три коди визначені всіма наявними магнітними зонами - відповідно, магнітними зонами з високою величиною коерцитивності та магнітними зонами з низькою величиною коерцитивності, при цьому згадані магнітні зони відокремлені одна від одної ділянками, вільними від магнітної речовини. 2. Елемент захисту за п. 1, який відрізняється тим, що згадані магнітні зони мають різну коерцитивність та залишкову магнітну індукцію, що залежить від різної товщини згаданих зон. 3. Елемент захисту за п. 1, який відрізняється тим, що згадані магнітні зони мають різну коерцитивність та однакову залишкову магнітну індукцію, причому згадані зони утворено таким чином, що забезпечується генерування різних аналогових сигналів при їх першому зчитуванні, при якому згадані зони орієнтують поздовжньо, та при другому зчитуванні, при якому намагніченість/магнітний потік повертають на 90°. 5 UA 99325 C2 5 10 15 20 25 30 35 40 45 50 55 60 4. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані магнітні зони нанесені на згадану основу послідовно. 5. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані магнітні зони нанесені на згадану першу основу одна поряд з одною. 6. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані магнітні зони нанесені на згадану першу основу з перекриванням. 7. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадана перша основа являє собою носій, виготовлений з металізованого поліестеру, причому текст та/або графічні позначки виконані шляхом принаймні часткової деметалізації шару металу на згаданій першій основі для утворення негативного та/або позитивного тексту та/або позначок. 8. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані магнітні зони утворені із використанням магнітних фарб. 9. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані три коди визначені усіма наявними магнітними зонами, утвореними із використанням фарб, які мають високу величину коерцитивності, та із використанням фарб, які мають низьку величину коерцитивності, магнітними зонами, утвореними із використанням фарб з високою величиною коерцитивності, які мають однакову або різну залишкову магнітну індукцію, та магнітними зонами, утвореними із використанням фарб, які мають низьку величину коерцитивності, залишкова магнітна індукція яких є однаковою або різною. 10. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані магнітні зони включають в себе магнітні зони з високою величиною коерцитивності, які розташовані так, щоб принаймні частково перекривати магнітні зони з низькою величиною коерцитивності. 11. Елемент захисту за п. 1, який відрізняється тим, що згадані зони з високою величиною коерцитивності та згадані зони з низькою величиною коерцитивності, які створюють однакову або різну залишкову магнітну індукцію, виконані шляхом друку з послідовним накладанням фарб. 12. Елемент захисту за п. 1, який відрізняється тим, що згадані магнітні зони з високою величиною коерцитивності та згадані магнітні зони з низькою величиною коерцитивності, які створюють однакову або різну залишкову магнітну індукцію, утворені шляхом з'єднання із суміщенням двох основ, з яких перша основа має зони з високою величиною коерцитивності, а друга основа має зони з низькою величиною коерцитивності. 13. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що згадані зони з високою величиною коерцитивності та згадані зони з низькою величиною коерцитивності, які створюють однакову або різну залишкову магнітну індукцію, утворені шляхом друку однією фарбою, виготовленою із суміші оксидів, які мають різні величини коерцитивності. 14. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що включає в себе другу основу, пристосовану для з'єднання зі згаданою першою основою, причому згадана друга основа металізована на всій поверхні та принаймні частково деметалізована у зонах, які відповідають зонам першої основи, де розташований принаймні деметалізований текст або графічні позначки, так що текст або графічні позначки є видимими у прохідному світлі після з'єднання згаданої першої основи зі згаданою другою основою, тоді як магнітні зони є невидимими. 15. Елемент захисту за п. 14, який відрізняється тим, що згадана друга основа має магнітні зони, які при з'єднанні згаданої другої основи зі згаданою першою основою розташовуються біля магнітних зон, утворених на першій основі, причому магнітні зони згаданої другої основи мають поверхню та/або товщину, які відрізняються від поверхні та/або товщини магнітних зон згаданої першої основи. 16. Елемент захисту за п. 14, який відрізняється тим, що згадані магнітні зони згаданої другої основи мають різні товщини по відношенню до товщин згаданих магнітних зон згаданої першої основи, але такі самі поверхні, як і згадані магнітні зони згаданої першої основи. 17. Елемент захисту за одним або декількома з пп. 1-13, який відрізняється тим, що включає в себе другі магнітні зони, надруковані на згаданих магнітних зонах згаданої першої основи, причому згадані другі магнітні зони мають різну коерцитивність по відношенню до коерцитивності згаданих магнітних зон згаданої першої основи та такі самі поверхні, як і згадані магнітні зони згаданої першої основи, так щоб утворити зони, складені згаданими першими магнітними зонами, надрукованими на основі, та згаданими другими магнітними зонами, надрукованими на згаданих перших магнітних зонах, при цьому в сумі вони створюють 6 UA 99325 C2 5 10 15 20 25 30 35 залишкову магнітну індукцію, яка є однаковою або дуже подібною до залишкової магнітної індукції зон, на яких не надруковані другі магнітні зони; при цьому однакова або різна залишкова магнітна індукція досягнута при застосуванні одного або більше з таких варіантів утворення магнітних зон: застосування різних товщин згаданих перших та других магнітних зон; застосування однакових товщин згаданих перших та других зон, однак із використанням у згаданих перших зонах та згаданих других зонах фарб, питома залишкова магнітна індукція яких відрізняється; виготовлення суміші фарб, призначених для друку згаданих перших магнітних зон та згаданих других магнітних зон. 18. Елемент захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що включає в себе на щонайменше одному боці голографічні зображення та/або кольоромінливі зображення, та/або зображення, які змінюють колір, та/або моно- чи багатокомпонентні флуоресцентні зображення. 19. Спосіб зчитування елемента захисту за одним або декількома з попередніх пунктів, який відрізняється тим, що включає такі операції: орієнтування згаданих магнітних зон магнітом з високою коерцитивною силою та їх розпізнавання за допомогою першої зчитувальної головки датчика-зчитувача з отриманням першого коду; застосовуючи другий магніт з меншою коерцитивною силою, яка однак є достатньою для повертання на 90° магнітного потоку згаданих зон із низькою коерцитивною силою, розпізнавання за допомогою другої зчитувальної головки решти магнітних зон, тобто магнітних зон із високою величиною коерцитивності, з отриманням другого коду; розпізнавання третього коду, утвореного тільки зонами з низькою величиною коерцитивності, де згадані магнітні зони відокремлені одна від одної ділянками, вільними від магнітної речовини. 20. Спосіб за п. 19, який відрізняється тим, що згадані магніти та згадані головки розташовані під кутом від 40° до 50° відносно напрямку поздовжнього та/або поперечного простягання згаданого елемента захисту. 21. Спосіб за п. 20, який відрізняється тим, що згадані магніти та згадані головки розташовані під кутом 45° відносно напрямку поздовжнього простягання згаданого елемента захисту. 22. Захищена картка, яка відрізняється тим, що включає в себе щонайменше один елемент захисту за одним або декількома з пп. 1-19. 23. Захищена картка за п. 22, яка відрізняється тим, що згаданий елемент захисту являє собою захисну нитку або стрічку. 24. Захищена картка за п. 22, яка відрізняється тим, що згаданий елемент захисту являє собою захисну смугу. 7 UA 99325 C2 8 UA 99325 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
