Пральна машина і спосіб прання

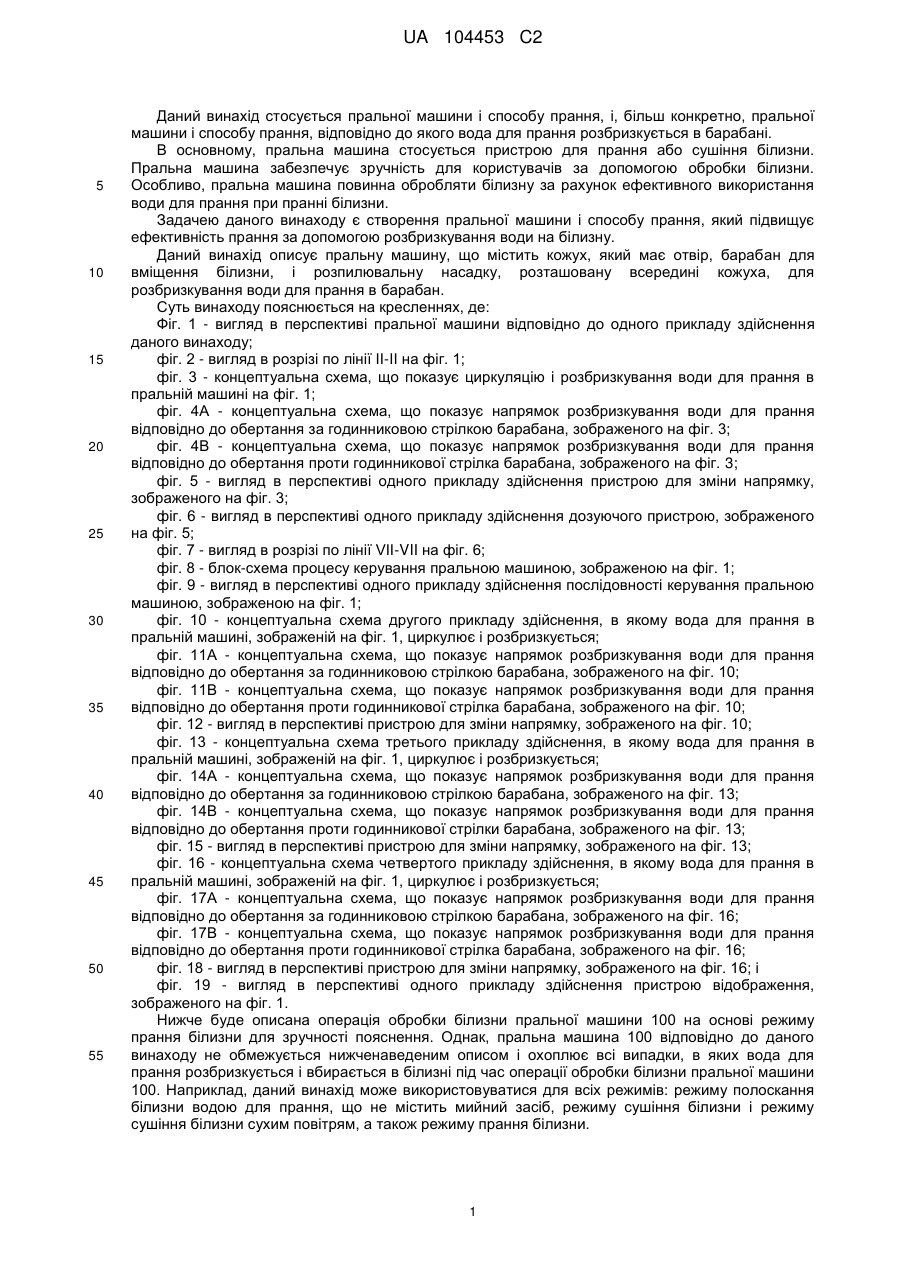

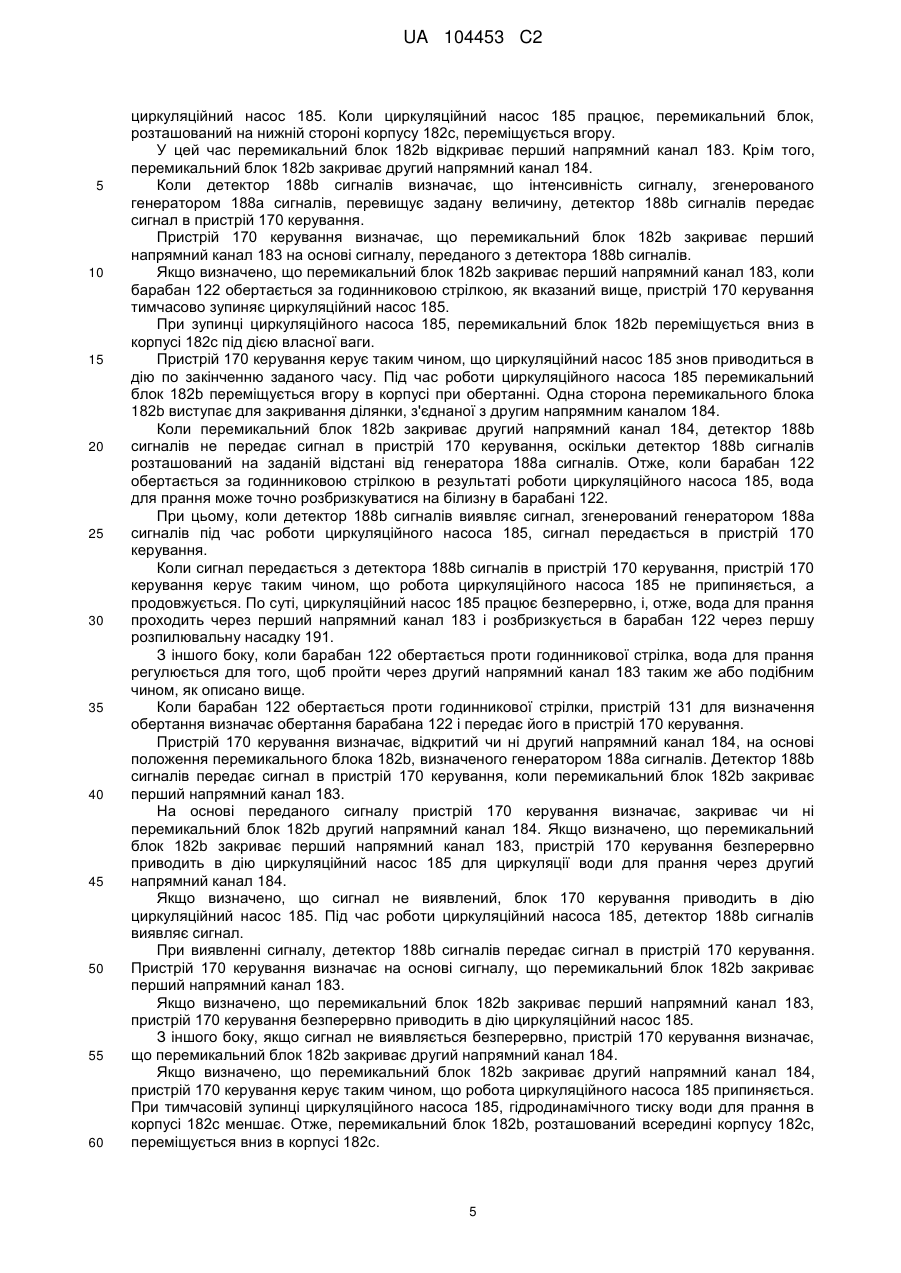

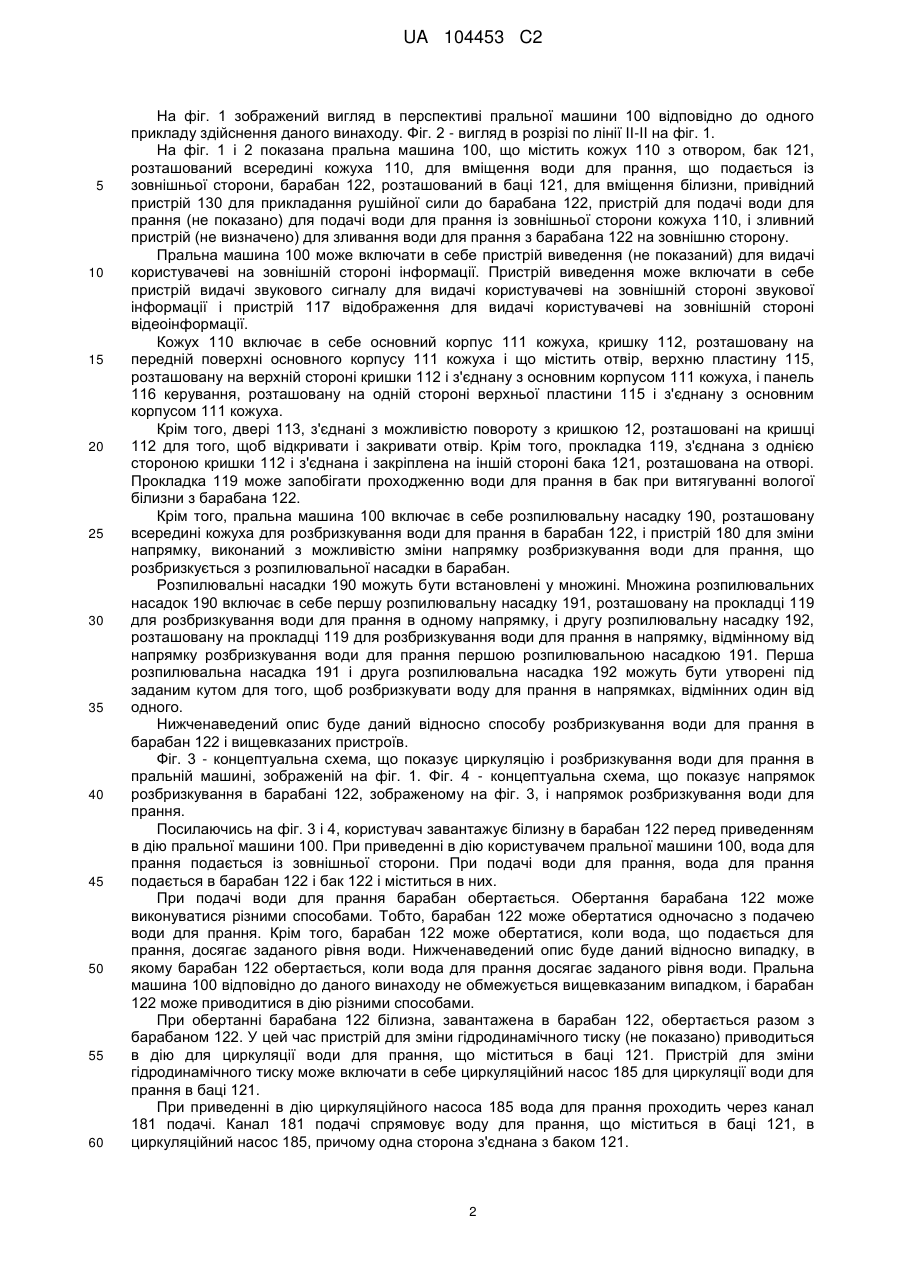

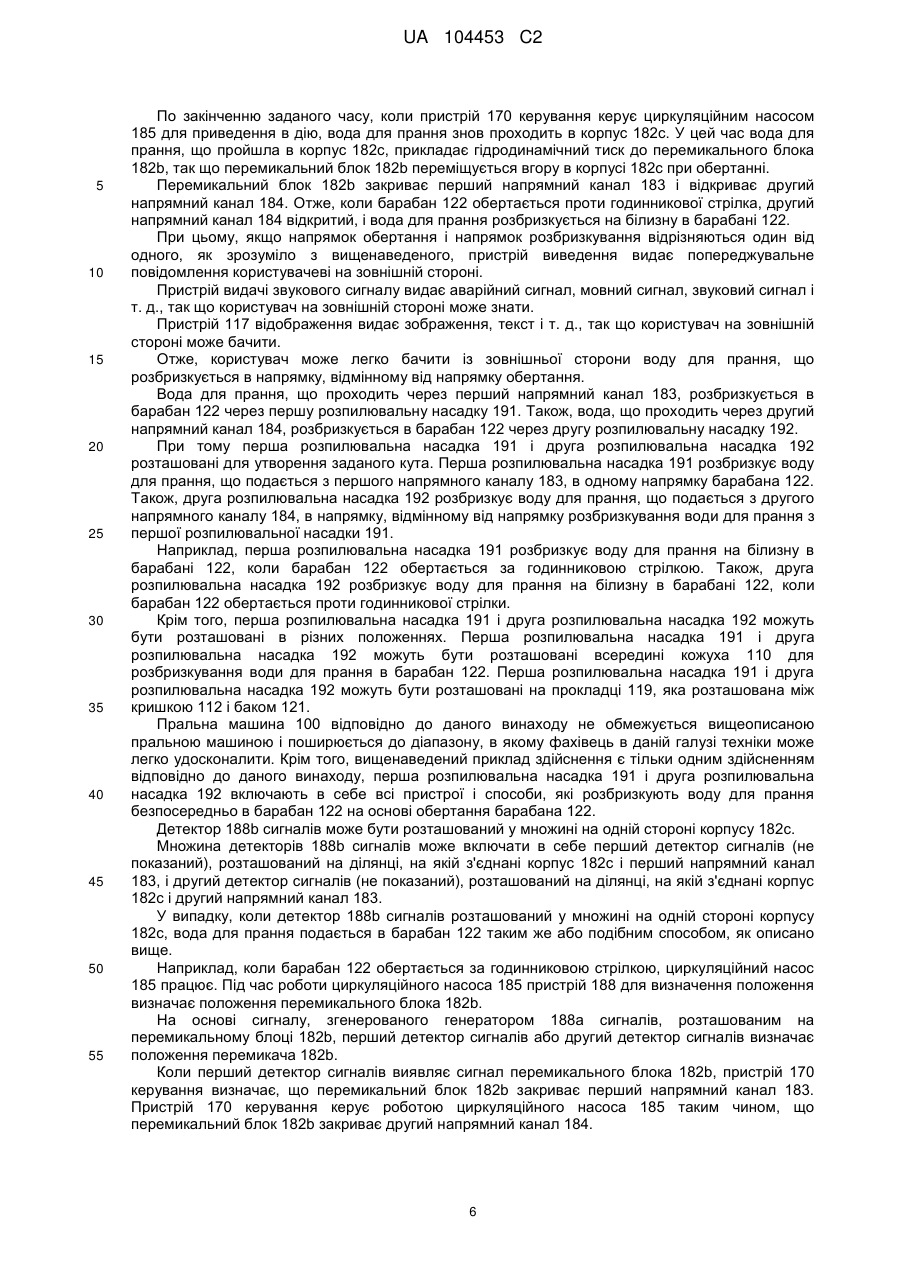

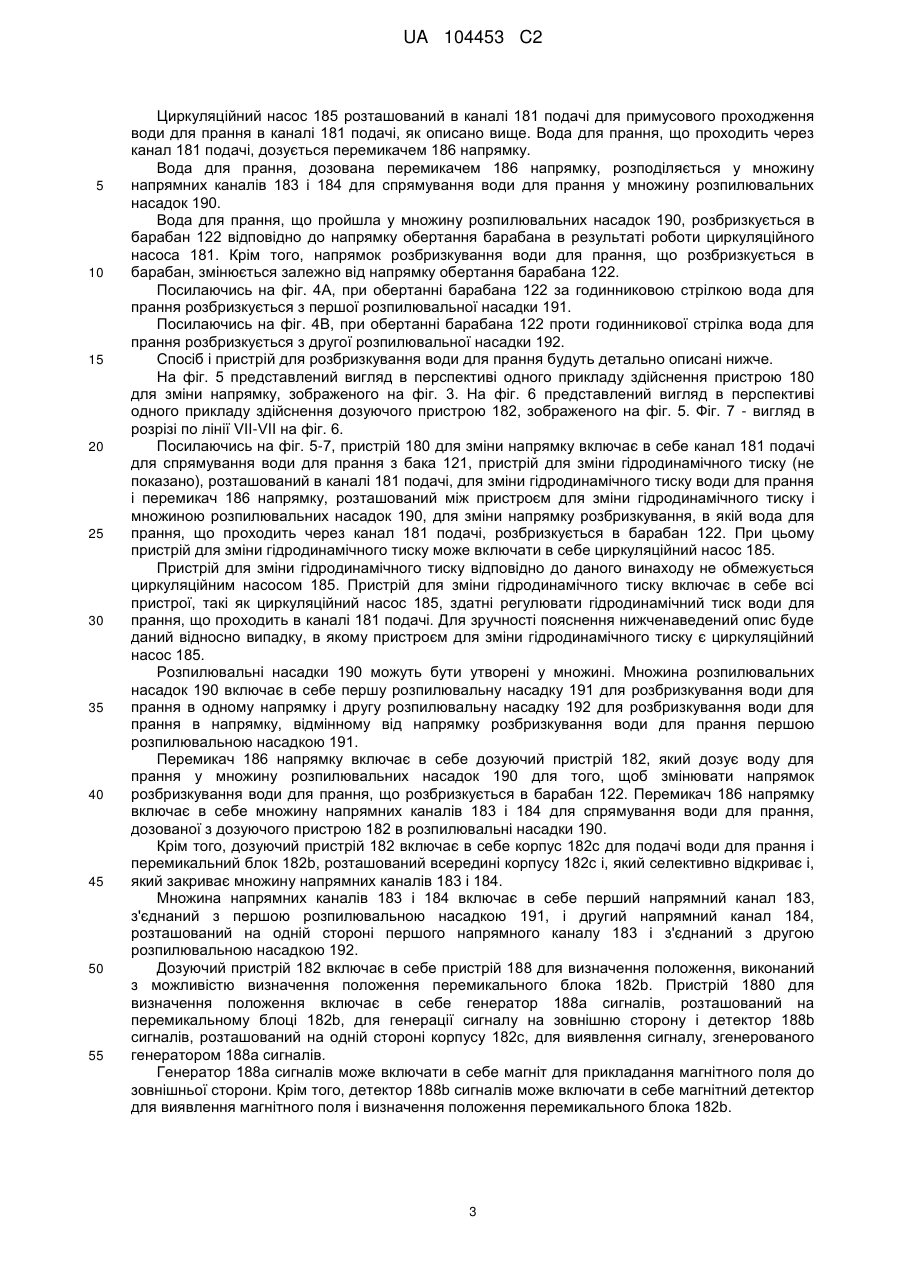

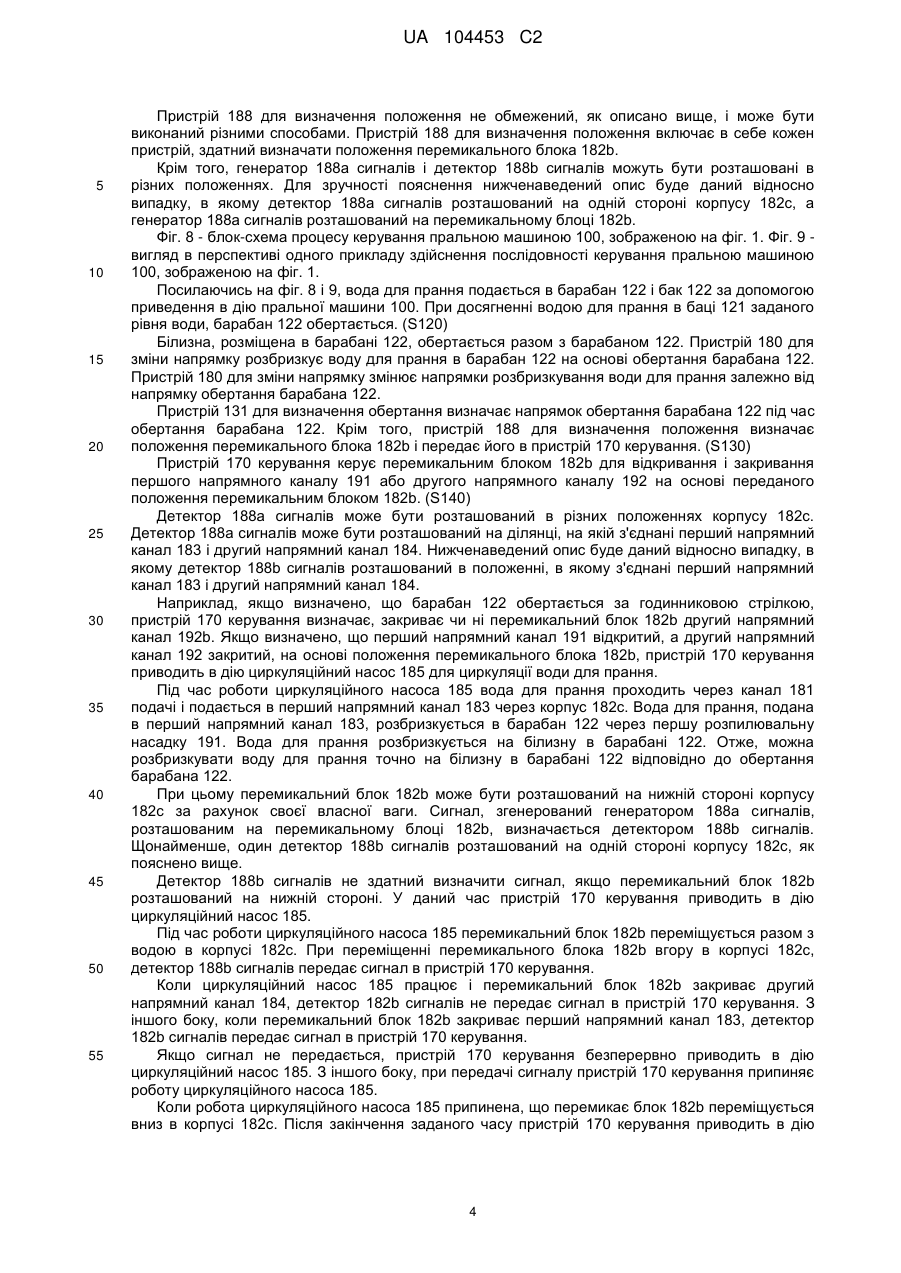

Реферат: Даний винахід описує пральну машину і спосіб прання, який підвищує ефективність прання за рахунок розбризкування води для прання на білизну. Пральна машина містить кожух, що має отвір; барабан для вміщення білизни; і розпилювальну насадку, розташовану всередині кожуха, для розбризкування води для прання в барабан. UA 104453 C2 (12) UA 104453 C2 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується пральної машини і способу прання, і, більш конкретно, пральної машини і способу прання, відповідно до якого вода для прання розбризкується в барабані. В основному, пральна машина стосується пристрою для прання або сушіння білизни. Пральна машина забезпечує зручність для користувачів за допомогою обробки білизни. Особливо, пральна машина повинна обробляти білизну за рахунок ефективного використання води для прання при пранні білизни. Задачею даного винаходу є створення пральної машини і способу прання, який підвищує ефективність прання за допомогою розбризкування води на білизну. Даний винахід описує пральну машину, що містить кожух, який має отвір, барабан для вміщення білизни, і розпилювальну насадку, розташовану всередині кожуха, для розбризкування води для прання в барабан. Суть винаходу пояснюється на кресленнях, де: Фіг. 1 - вигляд в перспективі пральної машини відповідно до одного прикладу здійснення даного винаходу; фіг. 2 - вигляд в розрізі по лінії II-II на фіг. 1; фіг. 3 - концептуальна схема, що показує циркуляцію і розбризкування води для прання в пральній машині на фіг. 1; фіг. 4A - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання за годинниковою стрілкою барабана, зображеного на фіг. 3; фіг. 4B - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання проти годинникової стрілка барабана, зображеного на фіг. 3; фіг. 5 - вигляд в перспективі одного прикладу здійснення пристрою для зміни напрямку, зображеного на фіг. 3; фіг. 6 - вигляд в перспективі одного прикладу здійснення дозуючого пристрою, зображеного на фіг. 5; фіг. 7 - вигляд в розрізі по лінії VII-VII на фіг. 6; фіг. 8 - блок-схема процесу керування пральною машиною, зображеною на фіг. 1; фіг. 9 - вигляд в перспективі одного прикладу здійснення послідовності керування пральною машиною, зображеною на фіг. 1; фіг. 10 - концептуальна схема другого прикладу здійснення, в якому вода для прання в пральній машині, зображеній на фіг. 1, циркулює і розбризкується; фіг. 11A - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання за годинниковою стрілкою барабана, зображеного на фіг. 10; фіг. 11B - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання проти годинникової стрілка барабана, зображеного на фіг. 10; фіг. 12 - вигляд в перспективі пристрою для зміни напрямку, зображеного на фіг. 10; фіг. 13 - концептуальна схема третього прикладу здійснення, в якому вода для прання в пральній машині, зображеній на фіг. 1, циркулює і розбризкується; фіг. 14A - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання за годинниковою стрілкою барабана, зображеного на фіг. 13; фіг. 14B - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання проти годинникової стрілки барабана, зображеного на фіг. 13; фіг. 15 - вигляд в перспективі пристрою для зміни напрямку, зображеного на фіг. 13; фіг. 16 - концептуальна схема четвертого прикладу здійснення, в якому вода для прання в пральній машині, зображеній на фіг. 1, циркулює і розбризкується; фіг. 17A - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання за годинниковою стрілкою барабана, зображеного на фіг. 16; фіг. 17B - концептуальна схема, що показує напрямок розбризкування води для прання відповідно до обертання проти годинникової стрілка барабана, зображеного на фіг. 16; фіг. 18 - вигляд в перспективі пристрою для зміни напрямку, зображеного на фіг. 16; і фіг. 19 - вигляд в перспективі одного прикладу здійснення пристрою відображення, зображеного на фіг. 1. Нижче буде описана операція обробки білизни пральної машини 100 на основі режиму прання білизни для зручності пояснення. Однак, пральна машина 100 відповідно до даного винаходу не обмежується нижченаведеним описом і охоплює всі випадки, в яких вода для прання розбризкується і вбирається в білизні під час операції обробки білизни пральної машини 100. Наприклад, даний винахід може використовуватися для всіх режимів: режиму полоскання білизни водою для прання, що не містить мийний засіб, режиму сушіння білизни і режиму сушіння білизни сухим повітрям, а також режиму прання білизни. 1 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 зображений вигляд в перспективі пральної машини 100 відповідно до одного прикладу здійснення даного винаходу. Фіг. 2 - вигляд в розрізі по лінії II-II на фіг. 1. На фіг. 1 і 2 показана пральна машина 100, що містить кожух 110 з отвором, бак 121, розташований всередині кожуха 110, для вміщення води для прання, що подається із зовнішньої сторони, барабан 122, розташований в баці 121, для вміщення білизни, привідний пристрій 130 для прикладання рушійної сили до барабана 122, пристрій для подачі води для прання (не показано) для подачі води для прання із зовнішньої сторони кожуха 110, і зливний пристрій (не визначено) для зливання води для прання з барабана 122 на зовнішню сторону. Пральна машина 100 може включати в себе пристрій виведення (не показаний) для видачі користувачеві на зовнішній стороні інформації. Пристрій виведення може включати в себе пристрій видачі звукового сигналу для видачі користувачеві на зовнішній стороні звукової інформації і пристрій 117 відображення для видачі користувачеві на зовнішній стороні відеоінформації. Кожух 110 включає в себе основний корпус 111 кожуха, кришку 112, розташовану на передній поверхні основного корпусу 111 кожуха і що містить отвір, верхню пластину 115, розташовану на верхній стороні кришки 112 і з'єднану з основним корпусом 111 кожуха, і панель 116 керування, розташовану на одній стороні верхньої пластини 115 і з'єднану з основним корпусом 111 кожуха. Крім того, двері 113, з'єднані з можливістю повороту з кришкою 12, розташовані на кришці 112 для того, щоб відкривати і закривати отвір. Крім того, прокладка 119, з'єднана з однією стороною кришки 112 і з'єднана і закріплена на іншій стороні бака 121, розташована на отворі. Прокладка 119 може запобігати проходженню води для прання в бак при витягуванні вологої білизни з барабана 122. Крім того, пральна машина 100 включає в себе розпилювальну насадку 190, розташовану всередині кожуха для розбризкування води для прання в барабан 122, і пристрій 180 для зміни напрямку, виконаний з можливістю зміни напрямку розбризкування води для прання, що розбризкується з розпилювальної насадки в барабан. Розпилювальні насадки 190 можуть бути встановлені у множині. Множина розпилювальних насадок 190 включає в себе першу розпилювальну насадку 191, розташовану на прокладці 119 для розбризкування води для прання в одному напрямку, і другу розпилювальну насадку 192, розташовану на прокладці 119 для розбризкування води для прання в напрямку, відмінному від напрямку розбризкування води для прання першою розпилювальною насадкою 191. Перша розпилювальна насадка 191 і друга розпилювальна насадка 192 можуть бути утворені під заданим кутом для того, щоб розбризкувати воду для прання в напрямках, відмінних один від одного. Нижченаведений опис буде даний відносно способу розбризкування води для прання в барабан 122 і вищевказаних пристроїв. Фіг. 3 - концептуальна схема, що показує циркуляцію і розбризкування води для прання в пральній машині, зображеній на фіг. 1. Фіг. 4 - концептуальна схема, що показує напрямок розбризкування в барабані 122, зображеному на фіг. 3, і напрямок розбризкування води для прання. Посилаючись на фіг. 3 і 4, користувач завантажує білизну в барабан 122 перед приведенням в дію пральної машини 100. При приведенні в дію користувачем пральної машини 100, вода для прання подається із зовнішньої сторони. При подачі води для прання, вода для прання подається в барабан 122 і бак 122 і міститься в них. При подачі води для прання барабан обертається. Обертання барабана 122 може виконуватися різними способами. Тобто, барабан 122 може обертатися одночасно з подачею води для прання. Крім того, барабан 122 може обертатися, коли вода, що подається для прання, досягає заданого рівня води. Нижченаведений опис буде даний відносно випадку, в якому барабан 122 обертається, коли вода для прання досягає заданого рівня води. Пральна машина 100 відповідно до даного винаходу не обмежується вищевказаним випадком, і барабан 122 може приводитися в дію різними способами. При обертанні барабана 122 білизна, завантажена в барабан 122, обертається разом з барабаном 122. У цей час пристрій для зміни гідродинамічного тиску (не показано) приводиться в дію для циркуляції води для прання, що міститься в баці 121. Пристрій для зміни гідродинамічного тиску може включати в себе циркуляційний насос 185 для циркуляції води для прання в баці 121. При приведенні в дію циркуляційного насоса 185 вода для прання проходить через канал 181 подачі. Канал 181 подачі спрямовує воду для прання, що міститься в баці 121, в циркуляційний насос 185, причому одна сторона з'єднана з баком 121. 2 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 Циркуляційний насос 185 розташований в каналі 181 подачі для примусового проходження води для прання в каналі 181 подачі, як описано вище. Вода для прання, що проходить через канал 181 подачі, дозується перемикачем 186 напрямку. Вода для прання, дозована перемикачем 186 напрямку, розподіляється у множину напрямних каналів 183 і 184 для спрямування води для прання у множину розпилювальних насадок 190. Вода для прання, що пройшла у множину розпилювальних насадок 190, розбризкується в барабан 122 відповідно до напрямку обертання барабана в результаті роботи циркуляційного насоса 181. Крім того, напрямок розбризкування води для прання, що розбризкується в барабан, змінюється залежно від напрямку обертання барабана 122. Посилаючись на фіг. 4A, при обертанні барабана 122 за годинниковою стрілкою вода для прання розбризкується з першої розпилювальної насадки 191. Посилаючись на фіг. 4B, при обертанні барабана 122 проти годинникової стрілка вода для прання розбризкується з другої розпилювальної насадки 192. Спосіб і пристрій для розбризкування води для прання будуть детально описані нижче. На фіг. 5 представлений вигляд в перспективі одного прикладу здійснення пристрою 180 для зміни напрямку, зображеного на фіг. 3. На фіг. 6 представлений вигляд в перспективі одного прикладу здійснення дозуючого пристрою 182, зображеного на фіг. 5. Фіг. 7 - вигляд в розрізі по лінії VII-VII на фіг. 6. Посилаючись на фіг. 5-7, пристрій 180 для зміни напрямку включає в себе канал 181 подачі для спрямування води для прання з бака 121, пристрій для зміни гідродинамічного тиску (не показано), розташований в каналі 181 подачі, для зміни гідродинамічного тиску води для прання і перемикач 186 напрямку, розташований між пристроєм для зміни гідродинамічного тиску і множиною розпилювальних насадок 190, для зміни напрямку розбризкування, в якій вода для прання, що проходить через канал 181 подачі, розбризкується в барабан 122. При цьому пристрій для зміни гідродинамічного тиску може включати в себе циркуляційний насос 185. Пристрій для зміни гідродинамічного тиску відповідно до даного винаходу не обмежується циркуляційним насосом 185. Пристрій для зміни гідродинамічного тиску включає в себе всі пристрої, такі як циркуляційний насос 185, здатні регулювати гідродинамічний тиск води для прання, що проходить в каналі 181 подачі. Для зручності пояснення нижченаведений опис буде даний відносно випадку, в якому пристроєм для зміни гідродинамічного тиску є циркуляційний насос 185. Розпилювальні насадки 190 можуть бути утворені у множині. Множина розпилювальних насадок 190 включає в себе першу розпилювальну насадку 191 для розбризкування води для прання в одному напрямку і другу розпилювальну насадку 192 для розбризкування води для прання в напрямку, відмінному від напрямку розбризкування води для прання першою розпилювальною насадкою 191. Перемикач 186 напрямку включає в себе дозуючий пристрій 182, який дозує воду для прання у множину розпилювальних насадок 190 для того, щоб змінювати напрямок розбризкування води для прання, що розбризкується в барабан 122. Перемикач 186 напрямку включає в себе множину напрямних каналів 183 і 184 для спрямування води для прання, дозованої з дозуючого пристрою 182 в розпилювальні насадки 190. Крім того, дозуючий пристрій 182 включає в себе корпус 182c для подачі води для прання і перемикальний блок 182b, розташований всередині корпусу 182c і, який селективно відкриває і, який закриває множину напрямних каналів 183 і 184. Множина напрямних каналів 183 і 184 включає в себе перший напрямний канал 183, з'єднаний з першою розпилювальною насадкою 191, і другий напрямний канал 184, розташований на одній стороні першого напрямного каналу 183 і з'єднаний з другою розпилювальною насадкою 192. Дозуючий пристрій 182 включає в себе пристрій 188 для визначення положення, виконаний з можливістю визначення положення перемикального блока 182b. Пристрій 1880 для визначення положення включає в себе генератор 188a сигналів, розташований на перемикальному блоці 182b, для генерації сигналу на зовнішню сторону і детектор 188b сигналів, розташований на одній стороні корпусу 182c, для виявлення сигналу, згенерованого генератором 188a сигналів. Генератор 188a сигналів може включати в себе магніт для прикладання магнітного поля до зовнішньої сторони. Крім того, детектор 188b сигналів може включати в себе магнітний детектор для виявлення магнітного поля і визначення положення перемикального блока 182b. 3 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій 188 для визначення положення не обмежений, як описано вище, і може бути виконаний різними способами. Пристрій 188 для визначення положення включає в себе кожен пристрій, здатний визначати положення перемикального блока 182b. Крім того, генератор 188a сигналів і детектор 188b сигналів можуть бути розташовані в різних положеннях. Для зручності пояснення нижченаведений опис буде даний відносно випадку, в якому детектор 188a сигналів розташований на одній стороні корпусу 182c, а генератор 188a сигналів розташований на перемикальному блоці 182b. Фіг. 8 - блок-схема процесу керування пральною машиною 100, зображеною на фіг. 1. Фіг. 9 вигляд в перспективі одного прикладу здійснення послідовності керування пральною машиною 100, зображеною на фіг. 1. Посилаючись на фіг. 8 і 9, вода для прання подається в барабан 122 і бак 122 за допомогою приведення в дію пральної машини 100. При досягненні водою для прання в баці 121 заданого рівня води, барабан 122 обертається. (S120) Білизна, розміщена в барабані 122, обертається разом з барабаном 122. Пристрій 180 для зміни напрямку розбризкує воду для прання в барабан 122 на основі обертання барабана 122. Пристрій 180 для зміни напрямку змінює напрямки розбризкування води для прання залежно від напрямку обертання барабана 122. Пристрій 131 для визначення обертання визначає напрямок обертання барабана 122 під час обертання барабана 122. Крім того, пристрій 188 для визначення положення визначає положення перемикального блока 182b і передає його в пристрій 170 керування. (S130) Пристрій 170 керування керує перемикальним блоком 182b для відкривання і закривання першого напрямного каналу 191 або другого напрямного каналу 192 на основі переданого положення перемикальним блоком 182b. (S140) Детектор 188a сигналів може бути розташований в різних положеннях корпусу 182c. Детектор 188a сигналів може бути розташований на ділянці, на якій з'єднані перший напрямний канал 183 і другий напрямний канал 184. Нижченаведений опис буде даний відносно випадку, в якому детектор 188b сигналів розташований в положенні, в якому з'єднані перший напрямний канал 183 і другий напрямний канал 184. Наприклад, якщо визначено, що барабан 122 обертається за годинниковою стрілкою, пристрій 170 керування визначає, закриває чи ні перемикальний блок 182b другий напрямний канал 192b. Якщо визначено, що перший напрямний канал 191 відкритий, а другий напрямний канал 192 закритий, на основі положення перемикального блока 182b, пристрій 170 керування приводить в дію циркуляційний насос 185 для циркуляції води для прання. Під час роботи циркуляційного насоса 185 вода для прання проходить через канал 181 подачі і подається в перший напрямний канал 183 через корпус 182c. Вода для прання, подана в перший напрямний канал 183, розбризкується в барабан 122 через першу розпилювальну насадку 191. Вода для прання розбризкується на білизну в барабані 122. Отже, можна розбризкувати воду для прання точно на білизну в барабані 122 відповідно до обертання барабана 122. При цьому перемикальний блок 182b може бути розташований на нижній стороні корпусу 182c за рахунок своєї власної ваги. Сигнал, згенерований генератором 188a сигналів, розташованим на перемикальному блоці 182b, визначається детектором 188b сигналів. Щонайменше, один детектор 188b сигналів розташований на одній стороні корпусу 182c, як пояснено вище. Детектор 188b сигналів не здатний визначити сигнал, якщо перемикальний блок 182b розташований на нижній стороні. У даний час пристрій 170 керування приводить в дію циркуляційний насос 185. Під час роботи циркуляційного насоса 185 перемикальний блок 182b переміщується разом з водою в корпусі 182c. При переміщенні перемикального блока 182b вгору в корпусі 182c, детектор 188b сигналів передає сигнал в пристрій 170 керування. Коли циркуляційний насос 185 працює і перемикальний блок 182b закриває другий напрямний канал 184, детектор 182b сигналів не передає сигнал в пристрій 170 керування. З іншого боку, коли перемикальний блок 182b закриває перший напрямний канал 183, детектор 182b сигналів передає сигнал в пристрій 170 керування. Якщо сигнал не передається, пристрій 170 керування безперервно приводить в дію циркуляційний насос 185. З іншого боку, при передачі сигналу пристрій 170 керування припиняє роботу циркуляційного насоса 185. Коли робота циркуляційного насоса 185 припинена, що перемикає блок 182b переміщується вниз в корпусі 182c. Після закінчення заданого часу пристрій 170 керування приводить в дію 4 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 60 циркуляційний насос 185. Коли циркуляційний насос 185 працює, перемикальний блок, розташований на нижній стороні корпусу 182c, переміщується вгору. У цей час перемикальний блок 182b відкриває перший напрямний канал 183. Крім того, перемикальний блок 182b закриває другий напрямний канал 184. Коли детектор 188b сигналів визначає, що інтенсивність сигналу, згенерованого генератором 188a сигналів, перевищує задану величину, детектор 188b сигналів передає сигнал в пристрій 170 керування. Пристрій 170 керування визначає, що перемикальний блок 182b закриває перший напрямний канал 183 на основі сигналу, переданого з детектора 188b сигналів. Якщо визначено, що перемикальний блок 182b закриває перший напрямний канал 183, коли барабан 122 обертається за годинниковою стрілкою, як вказаний вище, пристрій 170 керування тимчасово зупиняє циркуляційний насос 185. При зупинці циркуляційного насоса 185, перемикальний блок 182b переміщується вниз в корпусі 182c під дією власної ваги. Пристрій 170 керування керує таким чином, що циркуляційний насос 185 знов приводиться в дію по закінченню заданого часу. Під час роботи циркуляційного насоса 185 перемикальний блок 182b переміщується вгору в корпусі при обертанні. Одна сторона перемикального блока 182b виступає для закривання ділянки, з'єднаної з другим напрямним каналом 184. Коли перемикальний блок 182b закриває другий напрямний канал 184, детектор 188b сигналів не передає сигнал в пристрій 170 керування, оскільки детектор 188b сигналів розташований на заданій відстані від генератора 188a сигналів. Отже, коли барабан 122 обертається за годинниковою стрілкою в результаті роботи циркуляційного насоса 185, вода для прання може точно розбризкуватися на білизну в барабані 122. При цьому, коли детектор 188b сигналів виявляє сигнал, згенерований генератором 188a сигналів під час роботи циркуляційного насоса 185, сигнал передається в пристрій 170 керування. Коли сигнал передається з детектора 188b сигналів в пристрій 170 керування, пристрій 170 керування керує таким чином, що робота циркуляційного насоса 185 не припиняється, а продовжується. По суті, циркуляційний насос 185 працює безперервно, і, отже, вода для прання проходить через перший напрямний канал 183 і розбризкується в барабан 122 через першу розпилювальну насадку 191. З іншого боку, коли барабан 122 обертається проти годинникової стрілка, вода для прання регулюється для того, щоб пройти через другий напрямний канал 183 таким же або подібним чином, як описано вище. Коли барабан 122 обертається проти годинникової стрілки, пристрій 131 для визначення обертання визначає обертання барабана 122 і передає його в пристрій 170 керування. Пристрій 170 керування визначає, відкритий чи ні другий напрямний канал 184, на основі положення перемикального блока 182b, визначеного генератором 188a сигналів. Детектор 188b сигналів передає сигнал в пристрій 170 керування, коли перемикальний блок 182b закриває перший напрямний канал 183. На основі переданого сигналу пристрій 170 керування визначає, закриває чи ні перемикальний блок 182b другий напрямний канал 184. Якщо визначено, що перемикальний блок 182b закриває перший напрямний канал 183, пристрій 170 керування безперервно приводить в дію циркуляційний насос 185 для циркуляції води для прання через другий напрямний канал 184. Якщо визначено, що сигнал не виявлений, блок 170 керування приводить в дію циркуляційний насос 185. Під час роботи циркуляційний насоса 185, детектор 188b сигналів виявляє сигнал. При виявленні сигналу, детектор 188b сигналів передає сигнал в пристрій 170 керування. Пристрій 170 керування визначає на основі сигналу, що перемикальний блок 182b закриває перший напрямний канал 183. Якщо визначено, що перемикальний блок 182b закриває перший напрямний канал 183, пристрій 170 керування безперервно приводить в дію циркуляційний насос 185. З іншого боку, якщо сигнал не виявляється безперервно, пристрій 170 керування визначає, що перемикальний блок 182b закриває другий напрямний канал 184. Якщо визначено, що перемикальний блок 182b закриває другий напрямний канал 184, пристрій 170 керування керує таким чином, що робота циркуляційного насоса 185 припиняється. При тимчасовій зупинці циркуляційного насоса 185, гідродинамічного тиску води для прання в корпусі 182c меншає. Отже, перемикальний блок 182b, розташований всередині корпусу 182c, переміщується вниз в корпусі 182c. 5 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 По закінченню заданого часу, коли пристрій 170 керування керує циркуляційним насосом 185 для приведення в дію, вода для прання знов проходить в корпус 182c. У цей час вода для прання, що пройшла в корпус 182c, прикладає гідродинамічний тиск до перемикального блока 182b, так що перемикальний блок 182b переміщується вгору в корпусі 182c при обертанні. Перемикальний блок 182b закриває перший напрямний канал 183 і відкриває другий напрямний канал 184. Отже, коли барабан 122 обертається проти годинникової стрілка, другий напрямний канал 184 відкритий, і вода для прання розбризкується на білизну в барабані 122. При цьому, якщо напрямок обертання і напрямок розбризкування відрізняються один від одного, як зрозуміло з вищенаведеного, пристрій виведення видає попереджувальне повідомлення користувачеві на зовнішній стороні. Пристрій видачі звукового сигналу видає аварійний сигнал, мовний сигнал, звуковий сигнал і т. д., так що користувач на зовнішній стороні може знати. Пристрій 117 відображення видає зображення, текст і т. д., так що користувач на зовнішній стороні може бачити. Отже, користувач може легко бачити із зовнішньої сторони воду для прання, що розбризкується в напрямку, відмінному від напрямку обертання. Вода для прання, що проходить через перший напрямний канал 183, розбризкується в барабан 122 через першу розпилювальну насадку 191. Також, вода, що проходить через другий напрямний канал 184, розбризкується в барабан 122 через другу розпилювальну насадку 192. При тому перша розпилювальна насадка 191 і друга розпилювальна насадка 192 розташовані для утворення заданого кута. Перша розпилювальна насадка 191 розбризкує воду для прання, що подається з першого напрямного каналу 183, в одному напрямку барабана 122. Також, друга розпилювальна насадка 192 розбризкує воду для прання, що подається з другого напрямного каналу 184, в напрямку, відмінному від напрямку розбризкування води для прання з першої розпилювальної насадки 191. Наприклад, перша розпилювальна насадка 191 розбризкує воду для прання на білизну в барабані 122, коли барабан 122 обертається за годинниковою стрілкою. Також, друга розпилювальна насадка 192 розбризкує воду для прання на білизну в барабані 122, коли барабан 122 обертається проти годинникової стрілки. Крім того, перша розпилювальна насадка 191 і друга розпилювальна насадка 192 можуть бути розташовані в різних положеннях. Перша розпилювальна насадка 191 і друга розпилювальна насадка 192 можуть бути розташовані всередині кожуха 110 для розбризкування води для прання в барабан 122. Перша розпилювальна насадка 191 і друга розпилювальна насадка 192 можуть бути розташовані на прокладці 119, яка розташована між кришкою 112 і баком 121. Пральна машина 100 відповідно до даного винаходу не обмежується вищеописаною пральною машиною і поширюється до діапазону, в якому фахівець в даній галузі техніки може легко удосконалити. Крім того, вищенаведений приклад здійснення є тільки одним здійсненням відповідно до даного винаходу, перша розпилювальна насадка 191 і друга розпилювальна насадка 192 включають в себе всі пристрої і способи, які розбризкують воду для прання безпосередньо в барабан 122 на основі обертання барабана 122. Детектор 188b сигналів може бути розташований у множині на одній стороні корпусу 182c. Множина детекторів 188b сигналів може включати в себе перший детектор сигналів (не показаний), розташований на ділянці, на якій з'єднані корпус 182c і перший напрямний канал 183, і другий детектор сигналів (не показаний), розташований на ділянці, на якій з'єднані корпус 182c і другий напрямний канал 183. У випадку, коли детектор 188b сигналів розташований у множині на одній стороні корпусу 182c, вода для прання подається в барабан 122 таким же або подібним способом, як описано вище. Наприклад, коли барабан 122 обертається за годинниковою стрілкою, циркуляційний насос 185 працює. Під час роботи циркуляційного насоса 185 пристрій 188 для визначення положення визначає положення перемикального блока 182b. На основі сигналу, згенерованого генератором 188a сигналів, розташованим на перемикальному блоці 182b, перший детектор сигналів або другий детектор сигналів визначає положення перемикача 182b. Коли перший детектор сигналів виявляє сигнал перемикального блока 182b, пристрій 170 керування визначає, що перемикальний блок 182b закриває перший напрямний канал 183. Пристрій 170 керування керує роботою циркуляційного насоса 185 таким чином, що перемикальний блок 182b закриває другий напрямний канал 184. 6 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо визначено, що перемикальний блок 182b закриває другий напрямний канал 184, пристрій 170 керування безперервно приводить в дію циркуляційний насос 185. Таким чином, вода для прання розбризкується в барабан 122 через перший напрямний канал 183 на основі обертання барабана 122. Коли барабан 122 обертається проти годинникової стрілки, пристрій 188 для визначення положення визначає положення перемикального блока 182b. У даному документі перший детектор сигналів або другий детектор сигналів визначає положення перемикального блока 182b. Коли перший детектор сигналів виявляє сигнал, пристрій 170 керування визначає, що перемикальний блок 182b закриває перший напрямний канал 183. Отже, пристрій 170 керування безперервно приводить в дію циркуляційний насос 185. З іншого боку, коли другий детектор сигналів виявляє сигнал, пристрій 170 керування визначає, що перемикальний блок 182b закриває другий напрямний канал 184. Пристрій 170 керування припиняє роботу циркуляційного насоса 185. Після закінчення заданого часу пристрій 170 керування знов приводить в дію циркуляційний насос 185. Під час роботи циркуляційного насоса 185 перемикальний блок 182b переміщується вгору в корпусі 182c при обертанні. Перемикальний блок 182b відкриває другий напрямний канал 184 і закриває перший напрямний канал 183. Отже, коли барабан 122 обертається проти годинникової стрілки, вода для прання розбризкується через другий напрямний канал 184. При цьому у випадку, коли перемикальний блок 182b розташований на нижній стороні корпусу 182c, сигнал не виявляється. У даному документі пристрій 170 керування приводить в дію циркуляційний насос 185. Перемикальний блок 182b переміщується вгору в корпусі 182c і закриває або перший напрямний канал 183, або другий напрямний канал 184. Перший детектор сигналів або другий детектор сигналів виявляє сигнал і передає його в пристрій 170 керування. Коли перший детектор сигналів виявляє сигнал, пристрій 170 керування визначає, що перемикальний блок 182b закриває перший напрямний канал 183. Отже, пристрій 170 керування керує циркуляційним насосом 185 таким же або подібним способом, як описано вище. Коли другий детектор сигналів виявляє сигнал, пристрій 170 керування визначає, що перемикальний блок 182b закриває другий напрямний канал 184. Отже, пристрій 170 керування керує циркуляційним насосом 185 таким же або подібним способом, як описано вище. Отже, пральна машина 100 відповідно до даного винаходу може розбризкувати воду для прання на білизну в барабані 122 на основі напрямку обертання барабана 122. Також, оскільки вода для прання розбризкується на укладену білизну, вода для прання може швидко подаватися в білизні. При цьому, якщо напрямок обертання і напрямок розбризкування відрізняються один від одного, як видно з вищевикладеного, пристрій виведення видає попереджувальне повідомлення користувачеві на зовнішній стороні. Пристрій виведення звукового сигналу видає аварійний сигнал, мовний сигнал, звуковий сигнал і т. д., так що користувач на зовнішній стороні може знати. Пристрій 117 відображення видає зображення, текст і т. д., так що користувач на зовнішній стороні може бачити. Отже, користувач може легко бачити із зовнішньої сторони воду для прання, що розбризкується в напрямку, відмінному від напрямку обертання. На фіг. 10 представлена концептуальна схема другого прикладу здійснення, в якому вода для прання в пральній машині 100, зображеній на фіг. 1, циркулює і розбризкується. На фіг. 11 представлена концептуальна схема, що показує напрямок розбризкування в барабані 222, зображеного на фіг. 10. На фіг. 12 представлений вигляд в перспективі пристрою 280 для зміни напрямку, зображеного на фіг. 10. У нижченаведеному описі подібні посилальні позиції, що і посилальні позиції вищеописаного прикладу здійснення, будуть означати подібні елементи. Посилаючись на фіг. 10 і 12, пристрій 280 для зміни напрямку змінює напрямок для розбризкування води для прання в барабан на основі обертання барабана 222. Отже, вода для прання може точно розбризкуватися на білизну в барабані 222 відповідно до обертання барабана 222. Пристрій 280 для зміни напрямку може включати в себе пусковий електродвигун 282, розташований на одній стороні розпилювальної насадки 291 для зміни напрямку розпилювальної насадки 291. 7 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій 280 для зміни напрямку може включати в себе канал 281 подачі для спрямування води для прання з бака 221, пристрій 285 для зміни гідродинамічного тиску, розташований в каналі 281 подачі, для зміни гідродинамічного тиску води для прання і пусковий електродвигун 282 для зміни напрямку розбризкування розпилювальної насадки 291 за рахунок зміненого гідродинамічного тиску. Пристрій 285 для зміни гідродинамічного тиску може включати в себе циркуляційний насос 285. Коли барабан 122 обертається, як описано вище, циркуляційний насос 285 приводиться в дію для циркуляції води для прання. Посилаючись на фіг. 11, при обертанні барабана 122, пристрій 131 для визначення обертання визначає обертання барабана 222. На основі визначеного обертання, пристрій 170 керування керує пусковим електродвигуном 282 для того, щоб розбризкувати воду для прання на білизну в барабані 222. Посилаючись на фіг. 11A, при обертанні барабана 222 пристрій 17 керування приводить в дію пусковий електродвигун 282. При обертанні барабана 222 за годинниковою стрілкою пристрій 170 керування керує пусковим електродвигуном 282 таким чином, що розпилювальна насадка 291 розташовується в одному напрямку. Посилаючись на фіг. 11B, при обертанні барабана 222 проти годинникової стрілка пристрій 170 керування керує пусковим електродвигуном 282 таким чином, що розпилювальна насадки 291 розташовується в іншому напрямку. Розпилювальна насадки 291 розбризкує воду для прання на білизну при обертанні барабана 222. Отже, вода для прання точно розбризкується на білизну відповідно до обертання барабана 222. Крім того, оскільки вода для прання швидко подається на білизну, ефективність прання підвищується, і час прання скорочується. На фіг. 13 представлена концептуальна схема третього прикладу здійснення, в якому вода для прання в пральній машині 100, зображеній на фіг. 1, циркулює і розбризкується. На фіг. 14 представлена концептуальна схема, що показує напрямок розбризкування в барабані 322, зображеному на фіг. 13 і напрямок розбризкування води для прання. На фіг. 15 представлений вигляд в перспективі пристрою 380 для зміни напрямку, зображеного на фіг. 13. У нижченаведеному описі подібні посилальні позиції, що і посилальні позиції вищеописаного прикладу здійснення, будуть означати подібні елементи. Посилаючись на фіг. 13 і 15, пристрій 380 для зміни напрямку може змінювати напрямок розбризкування води для прання, що подається із зовнішньої сторони і що розбризкується в барабан 322. Пристрій 380 для зміни напрямку включає в себе канал 381 подачі для подачі води для прання із зовнішньої сторони, пристрій 325 для подачі води для прання для регулювання гідродинамічного тиску води для прання в каналі 381 подачі і перемикач 386 напрямку для зміни напрямку розбризкування води, що подається для прання. Пристрій 325 для подачі води для прання може включати в себе насос і електромагнітний клапан для керування каналом 381 подачі. Пристрій 386 для зміни напрямку включає в себе дозуючий пристрій 382 для розподілу поданої води для прання. Дозуючий пристрій 382 дозує воду для прання, що подається із зовнішньої сторони у множину напрямних каналів 383 і 384. Дозуючий пристрій 382 включає в себе корпус (не показаний) для подачі води для прання і перемикальний блок (не показаний), розташований всередині корпусу, для селективного відкривання і закривання множини напрямних каналів 383 і 384. Під час роботи пральної машини 300 подається вода для прання. Дозуючий пристрій 382 дозує воду для прання в перший напрямний канал 383 або другий напрямний канал 384. Дозуючий пристрій 382 дозує воду для прання під дією гідродинамічного тиску, як описано вище. Пристрій 325 для подачі води для прання змінює гідродинамічний тиск води для прання, що проходить через канал 381 подачі. Якщо пристрій 325 для подачі води для прання включає в себе насос, пристрій 170 керування регулює гідродинамічний тиск води для прання за допомогою приведення в дію насоса. Пристрій 170 керування може регулювати гідродинамічний тиск води для прання за допомогою подачі електричного струму в електромагнітний клапан протягом заданого часу. Посилаючись на фіг. 14, пристрій 170 керування керує пристроєм 325 для подачі води для прання відповідно до напрямку обертання барабана 322. Пристрій 170 керування керує таким же або подібним способом, як описано на фіг. 5-9, виходячи з напрямку обертання барабана 322. 8 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 60 Посилаючись на фіг. 14A, при обертанні барабана 322 за годинниковою стрілкою вода для прання розбризкується через першу розпилювальну насадку 291. Посилаючись на фіг. 14B, при обертанні барабана 322 проти годинникової стрілка вода для прання розбризкується через другу розпилювальну насадку 392. Отже, пральна машина 100 може розбризкувати воду для прання, виходячи з обертання барабана 322. Оскільки вода для прання розбризкується відповідно до обертання барабана 322, вода для прання може подаватися точно і швидко на білизну. При цьому, якщо напрямок обертання і напрямок розбризкування відрізняються один від одного, як видно з вищевикладеного, пристрій виведення видає попереджувальне повідомлення користувачеві на зовнішній стороні. Пристрій виведення звукового сигналу видає аварійний сигнал, мовний сигнал, звуковий сигнал і т. д., так що користувач на зовнішній стороні може знати. Пристрій 117 відображення видає зображення, текст і т. д., так що користувач на зовнішній стороні може бачити. Отже, користувач може легко втягнути із зовнішньої сторони воду для прання, що розбризкується в напрямку, відмінному від напрямку обертання. На фіг. 16 представлена концептуальна схема четвертого прикладу здійснення, в якому вода для прання в пральній машині 100, зображеній на фіг. 1, циркулює і розбризкується. На фіг. 17 представлена концептуальна схема, що показує напрямок розбризкування в барабані 422, зображеному на фіг. 16, і напрямок розбризкування води для прання. На фіг. 18 представлений вигляд в перспективі пристрою 480 для зміни напрямку, зображеної на фіг. 16. У нижченаведеному описі подібні посилальні позиції, що і посилальні позиції вищеописаного прикладу здійснення, будуть означати подібні елементи. Посилаючись на фіг. 16 і 18, пристрій 480 для зміни напрямку може розбризкувати воду для прання, що подається із зовнішньої сторони, виходячи з обертання барабана 422. Пристрій 480 для зміни напрямку розбризкує воду для прання на білизну в барабані 422 при обертанні барабана 422. Пристрій 480 для зміни напрямку включає в себе канал 481 подачі для подачі води для прання із зовнішньої сторони і пристрій 425 подачі води для прання для керування водою для прання в каналі 481 подачі. Крім того, пристрій 480 для зміни напрямку може включати в себе пусковий електродвигун 482, розташований на одній стороні розпилювальної насадки 491, для зміни напрямку розпилювальної насадки 491. Під час роботи пральної машини 400 вода для прання подається із зовнішньої сторони. При подачі води для прання, пристрій 131 для визначення обертання визначає обертання барабана 422 і передає його в пристрій 170 керування. Пристрій 170 керування керує пусковим електродвигуном 482, виходячи з обертання барабана 422. Посилаючись на фіг. 17, пусковий електродвигун 482 змінює напрямок розпилювальної насадки 491, виходячи з обертання барабана 422. Пусковий електродвигун 482 змінює напрямок розпилювальної насадки 491 для того, щоб розбризкувати воду для прання на білизну в барабані 422. Посилаючись на фіг. 17A, при обертанні барабана 422 за годинниковою стрілкою розпилювальна насадка розбризкує воду для прання в одному напрямку. Таким чином, вода для прання може точно розбризкуватися на білизну в барабані 422. Посилаючись на фіг. 17B, при обертанні барабана 422 проти годинникової стрілка розпилювальна насадка розбризкує воду для прання в іншому напрямку, відмінному від напрямку, зображеного на фіг. 17A. Таким чином, вода для прання може точно розбризкуватися на білизну в барабані 422. При обертанні барабана 422 пристрій 170 керування керує пусковим електродвигуном 491 тим же або подібним способом, як описано на фіг. 10-12. Отже, напрямок розбризкування води для прання розпилювальної насадки 291 змінюється залежно від обертання барабана 422. Вода для прання, що розбризкується з розпилювальної насадки 491, точно і швидко розбризкується на білизну в барабані 422. На фіг. 19 показаний вигляд в перспективі одного прикладу здійснення пристрою 117 відображення, зображеного на фіг. 1. Посилаючись на фіг. 19, користувач може вводити зовнішній сигнал через пристрій 118 введення для того, щоб керувати циркуляційним насосом 185. При введенні зовнішнього сигналу, вода для прання розбризкується в барабан 122 таким же або подібним способом, як описано вище. Користувач може керувати за допомогою пристрою 118 введення таким чином, що вода для прання розбризкується відповідно до руху барабана 122. Тобто, користувач може вводити 9 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішній сигнал через пристрій 118 введення, так що вода для прання розбризкується різними способами відповідно до того, чи обертається швидко барабан 122 або здійснює зворотнопоступальний рух. Спосіб керування водою для прання здійснюється таким же або подібним чином, як описаний вище. Коли користувач вводить зовнішній сигнал для розбризкування води для прання на одну сторону барабана 122, пристрій 117 відображення відображає рухи барабана 122 і модель розбризкування води для прання. Барабан 122 виконує свій рух в різних напрямках відповідно до кожного режиму. У той час як виконується рух, пристрій 117 відображення відображає рух барабана 122 через ділянку 117a відображення руху, що відповідає даному руху. Рух може відображатися по-різному: у вигляді напрямку обертання, швидкості обертання і т. д. У пристрої 117 відображення, ділянка 117b відображення розбризкування води для прання для зображення напрямку розбризкування води для прання в барабан 122 розташована на одній стороні ділянки 117a відображення руху. Тобто, як пояснено вище, напрямок розбризкування води для прання залежно від напрямку обертання барабана 122 відображається на пристрої 117 відображення відповідно до зовнішнього сигналу, введеного користувачем. Отже, користувач може легко перевірити напрямок розбризкування води для прання залежно від обертання барабана 122 і руху барабана 122. ФОРМУЛА ВИНАХОДУ 1. Пральна машина, що містить: кожух, який має отвір; барабан для вміщення білизни; і множину розпилювальних насадок, розташованих всередині кожуха, для розбризкування води для прання в барабан; і прокладку, з'єднану отвором, в якій множина розпилювальних насадок з'єднана з однією стороною прокладки, при цьому множина насадок містить першу розпилювальну насадку, розташовану на прокладці, для розбризкування води для прання в одному напрямку; і другу розпилювальну насадку, розташовану на прокладці, для розбризкування води для прання в напрямку, відмінному від напрямку розбризкування води для прання першою розпилювальною насадкою. 2. Пральна машина за п. 1, яка відрізняється тим, що множина розпилювальних насадок виконана з можливістю розбризкування води для прання на білизну. 3. Пральна машина за п. 1, яка відрізняється тим, що пральна машина додатково містить циркуляційний насос для циркуляції води для прання в баці. 4. Пральна машина за п. 1, яка відрізняється тим, що множина розпилювальних насадок розташована на нижній стороні прокладки. 5. Пральна машина за п. 1, яка відрізняється тим, що перша розпилювальна насадка і друга розпилювальна насадка утворюють заданий кут. 6. Пральна машина за п. 1, яка відрізняється тим, що множина розпилювальних насадок виконана з можливістю розбризкування води для прання при виконанні режиму прання білизни. 7. Пральна машина за п. 1, яка відрізняється тим, що множина розпилювальних насадок виконана з можливістю розбризкування води для прання при виконанні режиму полоскання білизни. 8. Пральна машина, що містить: кожух, який має отвір; барабан для вміщення білизни, розпилювальну насадку, розташовану всередині кожуха, для розбризкування води для прання в барабан; і пристрій для зміни напрямку, виконаний з можливістю зміни напрямку води для прання, що розбризкується з розпилювальної насадки в барабан. 9. Пральна машина за п. 8, яка відрізняється тим, що пристрій для зміни напрямку виконаний з можливістю зміни напрямку розбризкування води для прання в барабан залежно від обертання барабана. 10. Пральна машина за п. 8, яка відрізняється тим, що пристрій для зміни напрямку виконаний з можливістю зміни напрямку розбризкування води для прання в барабан для того, щоб розбризкувати воду для прання на білизну, що обертається внаслідок обертання барабана. 11. Пральна машина за п. 8, яка відрізняється тим, що пристрій для зміни напрямку містить пусковий електродвигун, розташований на одній стороні розпилювальної насадки. 12. Пральна машина за п. 8, яка відрізняється тим, що пристрій для зміни напрямку містить: канал подачі для спрямування води для прання в барабан; пристрій для зміни гідродинамічного тиску, розташований в каналі подачі, для зміни гідродинамічного тиску води для прання; і 10 UA 104453 C2 5 10 15 20 25 30 35 40 45 50 55 60 перемикач напрямку, який розташований між пристроєм для зміни гідродинамічного тиску і розпилювальною насадкою, для зміни напрямку розбризкування, в якому вода для прання, що проходить через канал подачі, розбризкується в барабан. 13. Пральна машина за п. 12, яка відрізняється тим, що пристроєм для зміни гідродинамічного тиску є пристрій для подачі води для прання для керування водою для прання, що подається із зовнішньої сторони. 14. Пральна машина за п. 12, яка відрізняється тим, що пристроєм для зміни гідродинамічного тиску є циркуляційний насос для циркуляції води для прання з кожуха в барабан. 15. Пральна машина за п. 8, яка відрізняється тим, що розпилювальні насадки передбачені у множині, і перемикач напрямку містить: дозуючий пристрій, який дозує воду для прання у множину розпилювальних насадок для того, щоб змінювати напрямок розбризкування води для прання, що розбризкується в барабан; і напрямний канал для спрямування води для прання, що дозується з дозуючого пристрою, в кожну з розпилювальних насадок. 16. Пральна машина за п. 15, яка відрізняється тим, що дозуючий пристрій містить: корпус для подачі води для прання; і перемикальний блок, що розташований всередині корпусу і селективно відкриває і закриває множину напрямних каналів. 17. Пральна машина за п. 16, яка відрізняється тим, що перемикальний блок селективно відкриває і закриває множину напрямних каналів відповідно до гідродинамічного тиску води для прання, що виходить з пристрою для зміни гідродинамічного тиску. 18. Пральна машина за п. 16, в якій дозуючий пристрій додатково містить пристрій для визначення положення, виконаний з можливістю визначення положення перемикального блока. 19. Пральна машина за п. 18, яка відрізняється тим, що пристрій для визначення положення містить: генератор сигналів, розташований на перемикальному блоці, для генерації сигналу на зовнішню сторону; і детектор сигналів, розташований на одній стороні корпусу для виявлення сигналу, згенерованого генератором сигналів. 20. Пральна машина за п. 19, яка відрізняється тим, що пристрій для виявлення сигналу розташований в щонайменше одному з множини напрямних каналів. 21. Пральна машина за п. 18, яка відрізняється тим, що пристрій для зміни гідродинамічного тиску працює відповідно до положення перемикального блока, визначеного пристроєм для визначення положення. 22. Пральна машина за п. 8, яка відрізняється тим, що розпилювальна насадка розташована у множині, причому множина розпилювальних насадок містить: першу розпилювальну насадку для розбризкування води для прання в одному напрямку, і другу розпилювальну насадку для розбризкування води для прання в напрямку, відмінному від напрямку розбризкування води для прання першою розпилювальною насадкою. 23. Пральна машина за п. 22, яка відрізняється тим, що перемикач напрямку дозує воду для прання в щонайменше одну з першої розпилювальної насадки і другої розпилювальної насадки для того, щоб відповідати обертанню барабана. 24. Пральна машина за п. 22, яка відрізняється тим, що перша розпилювальна насадка і друга розпилювальна насадка розташовані на одній стороні отвору. 25. Пральна машина за п. 22, яка відрізняється тим, що пральна машина додатково містить прокладку, з'єднану з отвором, причому перша розпилювальна насадка і друга розпилювальна насадка з'єднані з однією стороною прокладки. 26. Пральна машина за п. 22, яка відрізняється тим, що перша розпилювальна насадка і друга розпилювальна насадка утворюють заданий кут. 27. Пральна машина за п. 8, яка відрізняється тим, що додатково містить пристрій відображення для відображення напрямку розбризкування води для прання розбризкуваною розпилювальною насадкою. 28. Пральна машина за п. 27, яка відрізняється тим, що пристрій відображення відображає напрямок розбризкування води для прання відповідно до руху барабана. 29. Спосіб прання, що включає в себе: перший етап, на якому здійснюють обертання барабана; і другий етап, на якому змінюють напрямок розбризкування води для прання залежно від напрямку обертання барабана. 11 UA 104453 C2 5 10 30. Спосіб прання за п. 29, в якому на другому етапі напрямком розбризкування води для прання в барабан є положення білизни, розміщеної в барабані. 31. Спосіб прання за п. 29, в якому на першому етапі визначають обертання барабана. 32. Спосіб прання за п. 31, в якому на другому етапі напрямок розбризкування води для прання змінюють залежно від напрямку обертання барабана, визначеного на першому етапі. 33. Спосіб прання за п. 29, в якому на другому етапі воду для прання розбризкують через множину розпилювальних насадок. 34. Спосіб прання за п. 33, в якому використовують множину розпилювальних насадок, що містять: першу розпилювальну насадку для розбризкування води для прання в одному напрямку; і другу розпилювальну насадку для розбризкування води для прання в напрямку, відмінному від напрямку розбризкування води для прання першою розпилювальною насадкою. 15 12 UA 104453 C2 13 UA 104453 C2 14 UA 104453 C2 15 UA 104453 C2 16 UA 104453 C2 17 UA 104453 C2 18 UA 104453 C2 19 UA 104453 C2 20 UA 104453 C2 21 UA 104453 C2 22 UA 104453 C2 23 UA 104453 C2 24 UA 104453 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
