Контейнер

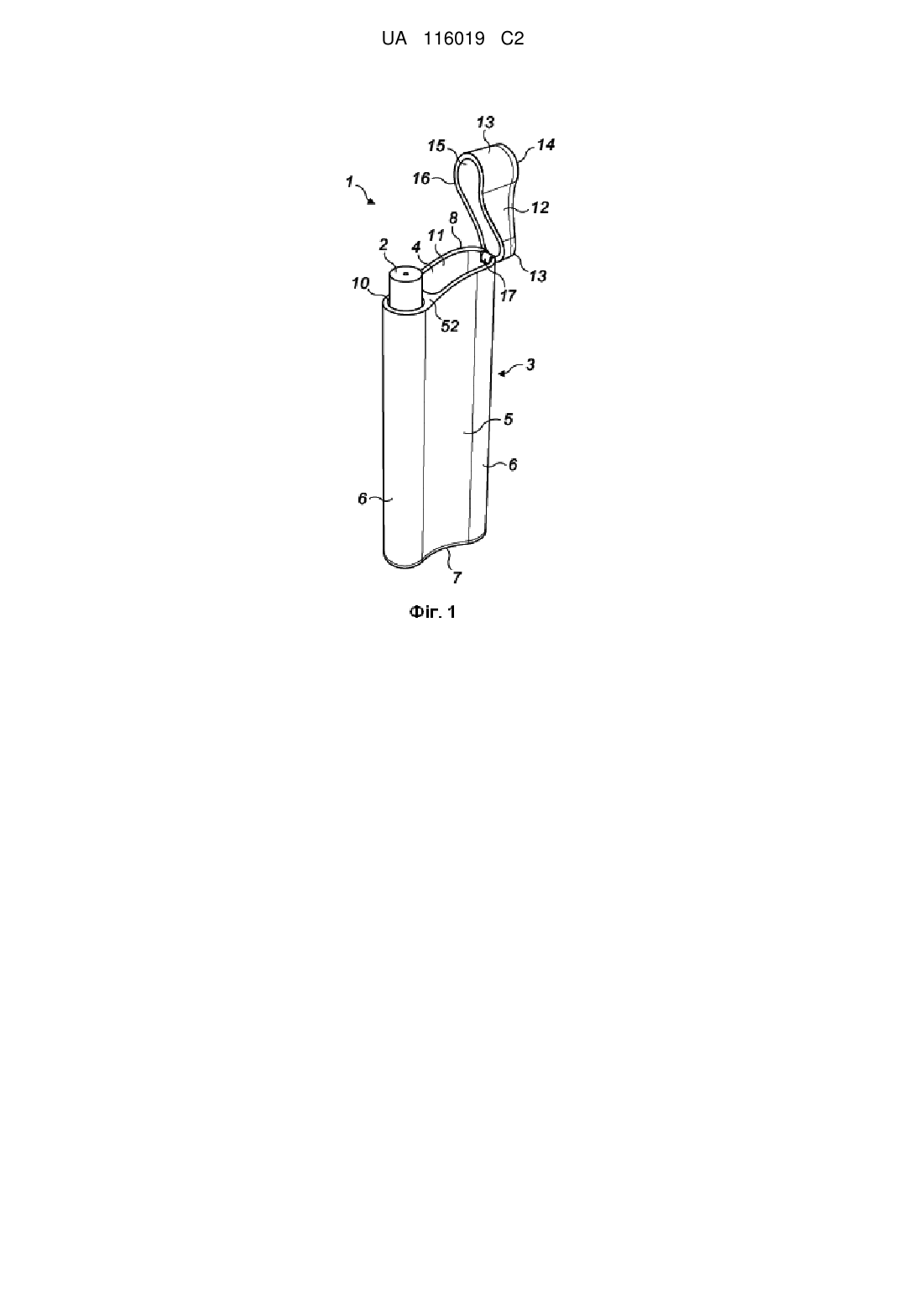

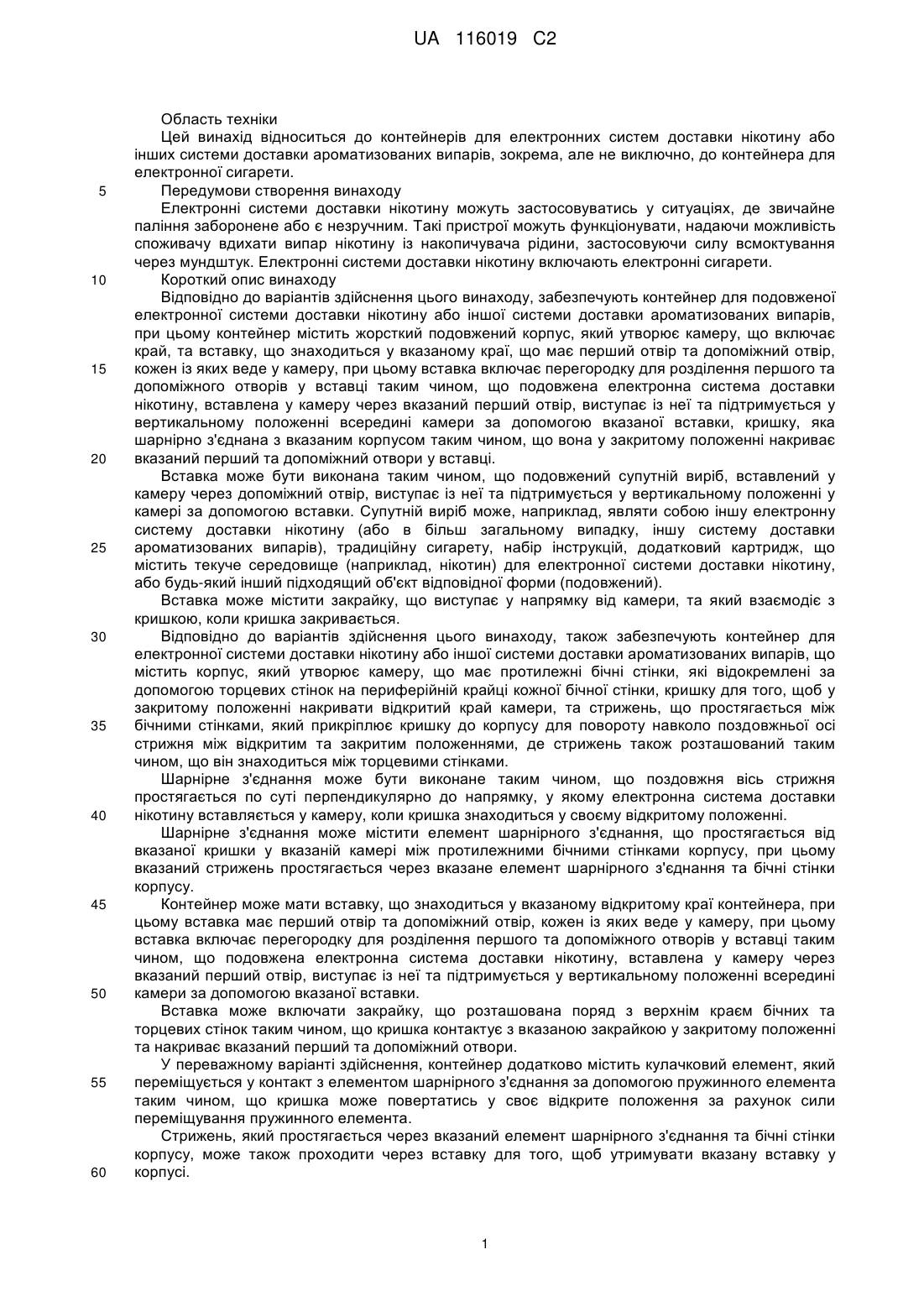

Реферат: Цей винахід належить до контейнера для подовженої електронної системи доставки нікотину або системи доставки інших ароматизованих випарів. Контейнер має жорсткий подовжений корпус, який утворює камеру, що включає край та вставку, що знаходиться на краю, яка має перший та допоміжний отвори, що ведуть у камеру. Вставка включає перегородку для розділення першого та допоміжного отворів у вставці таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через перший отвір, виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вставки. Кришка шарнірно з'єднана з корпусом таким чином, що вона у закритому положенні накриває перший та допоміжний отвори у вставці. UA 116019 C2 (12) UA 116019 C2 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Цей винахід відноситься до контейнерів для електронних систем доставки нікотину або інших системи доставки ароматизованих випарів, зокрема, але не виключно, до контейнера для електронної сигарети. Передумови створення винаходу Електронні системи доставки нікотину можуть застосовуватись у ситуаціях, де звичайне паління заборонене або є незручним. Такі пристрої можуть функціонувати, надаючи можливість споживачу вдихати випар нікотину із накопичувача рідини, застосовуючи силу всмоктування через мундштук. Електронні системи доставки нікотину включають електронні сигарети. Короткий опис винаходу Відповідно до варіантів здійснення цього винаходу, забезпечують контейнер для подовженої електронної системи доставки нікотину або іншої системи доставки ароматизованих випарів, при цьому контейнер містить жорсткий подовжений корпус, який утворює камеру, що включає край, та вставку, що знаходиться у вказаному краї, що має перший отвір та допоміжний отвір, кожен із яких веде у камеру, при цьому вставка включає перегородку для розділення першого та допоміжного отворів у вставці таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний перший отвір, виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки, кришку, яка шарнірно з'єднана з вказаним корпусом таким чином, що вона у закритому положенні накриває вказаний перший та допоміжний отвори у вставці. Вставка може бути виконана таким чином, що подовжений супутній виріб, вставлений у камеру через допоміжний отвір, виступає із неї та підтримується у вертикальному положенні у камері за допомогою вставки. Супутній виріб може, наприклад, являти собою іншу електронну систему доставки нікотину (або в більш загальному випадку, іншу систему доставки ароматизованих випарів), традиційну сигарету, набір інструкцій, додатковий картридж, що містить текуче середовище (наприклад, нікотин) для електронної системи доставки нікотину, або будь-який інший підходящий об'єкт відповідної форми (подовжений). Вставка може містити закрайку, що виступає у напрямку від камери, та який взаємодіє з кришкою, коли кришка закривається. Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для електронної системи доставки нікотину або іншої системи доставки ароматизованих випарів, що містить корпус, який утворює камеру, що має протилежні бічні стінки, які відокремлені за допомогою торцевих стінок на периферійній крайці кожної бічної стінки, кришку для того, щоб у закритому положенні накривати відкритий край камери, та стрижень, що простягається між бічними стінками, який прикріплює кришку до корпусу для повороту навколо поздовжньої осі стрижня між відкритим та закритим положеннями, де стрижень також розташований таким чином, що він знаходиться між торцевими стінками. Шарнірне з'єднання може бути виконане таким чином, що поздовжня вісь стрижня простягається по суті перпендикулярно до напрямку, у якому електронна система доставки нікотину вставляється у камеру, коли кришка знаходиться у своєму відкритому положенні. Шарнірне з'єднання може містити елемент шарнірного з'єднання, що простягається від вказаної кришки у вказаній камері між протилежними бічними стінками корпусу, при цьому вказаний стрижень простягається через вказане елемент шарнірного з'єднання та бічні стінки корпусу. Контейнер може мати вставку, що знаходиться у вказаному відкритому краї контейнера, при цьому вставка має перший отвір та допоміжний отвір, кожен із яких веде у камеру, при цьому вставка включає перегородку для розділення першого та допоміжного отворів у вставці такимчином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний перший отвір, виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки. Вставка може включати закрайку, що розташована поряд з верхнім краєм бічних та торцевих стінок таким чином, що кришка контактує з вказаною закрайкою у закритому положенні та накриває вказаний перший та допоміжний отвори. У переважному варіанті здійснення, контейнер додатково містить кулачковий елемент, який переміщується у контакт з елементом шарнірного з'єднання за допомогою пружинного елемента таким чином, що кришка може повертатись у своє відкрите положення за рахунок сили переміщування пружинного елемента. Стрижень, який простягається через вказаний елемент шарнірного з'єднання та бічні стінки корпусу, може також проходити через вставку для того, щоб утримувати вказану вставку у корпусі. 1 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для електронної системи доставки нікотину або для системи доставки інших ароматизованих випарів, що містить корпус та кришку, яка шарнірно з'єднана з ним, при цьому як кришка, так і корпус мають дві протилежні бічні стінки, що відокремлені за допомогою протилежних торцевих стінок з тим, щоб утворювати камеру для розміщення електронної системи доставки нікотину, де вказані протилежні бічні стінки вказаного корпусу та вказана кришка є дугоподібними за формою. Протилежні бічні стінки можуть бути довшими, ніж вказані протилежні торцеві стінки, так, що вказаний контейнер має в основному подовжену дугоподібну форму. Дугоподібні протилежні бічні стінки можуть мати однаковий радіус та розташовуватись таким чином, що бічні стінки є рівномірно віддаленими одна від одної. Контейнер може бути призначеним для подовженої електронної системи доставки нікотину, та корпус контейнера може являти собою жорсткий подовжений корпус, який утворює камеру, що включає край та вставку, що знаходиться у вказаному край, яка має перший отвір та допоміжний отвір, кожен із яких веде у камеру, при цьому вставка включає перегородку для розділення першого та допоміжного отворів у вставці таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний перший отвір виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки, при цьому кришка може повертатись таким чином, що вона у закритому положенні накриває вказаний перший та допоміжний отвори у вставці. Контейнер може додатково містити стрижень, який прикріплює кришку до корпусу для повороту навколо поздовжньої осі стрижня, який простягається між протилежними бічними стінками, де стрижень також розташований таким чином, що він знаходиться між протилежними торцевими стінками. Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для електронної системи доставки нікотину або для системи доставки інших ароматизованих випарів, що містить корпус, який утворює камеру, який має край з отвором у ньому, для вставлення електронної системи доставки нікотину через вказаний отвір у камеру, де вказаний край корпусу виконаний таким чином, щоб утворювати виїмку, та вказаний отвір сформований у вказаній виїмці на краю корпусу. Виїмка може бути розташована по центру на краю камери. Виїмка може бути вигнутою. Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для електронної системи доставки нікотину або для системи доставки інших ароматизованих випарів, що містить корпус, який утворює камеру, що має край з отвором у ньому для вставлення електронної системи доставки нікотину через вказаний отвір у камеру, та кришку, що має бічну стінку з крайкою, при цьому кришка шарнірно з'єднана з корпусом таким чином, що вказана крайка контактує із вказаним краєм корпусу, коли кришка знаходиться у закритому положенні, де крайка має виступаючу назовні ділянку, яка простягається до корпусу, коли кришка знаходиться у закритому положенні. Край корпусу може бути виконаний таким чином, щоб утворювати виїмку, , та вказаний отвір сформований у виїмці на краю корпусу, та де виступ кришки виконаний таким чином, щоб співпадати з виїмкою на краю корпусу, таким чином, що кришка поширюється у вказану виїмку у закритому положенні. Контейнер може бути призначений для подовженої електронної системи доставки нікотину, та корпус контейнера являє собою жорсткий подовжений корпус, та вставка знаходиться у вказаному краї камери, при цьому вказана вставка має перший отвір та допоміжний отвір, кожен із яких веде у камеру, при цьому вставка включає перегородку для розділення першого та допоміжного отворів у вставці таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний перший отвір, виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки, при цьому кришка шарнірно з'єднана з вказаним корпусом таким чином, що вона у закритому положенні накриває вказаний перший та допоміжний отвори у вставці. Корпус може містити протилежні бічні стінки, що відокремлені за допомогою торцевих стінок на периферійній крайці кожної бічної стінки, та стрижень, який прикріплює кришку до корпусу для повороту навколо поздовжньої осі стрижня, що простягається між протилежними бічними стінками, де стрижень також розташований таким чином, що він знаходиться між торцевими стінками. 2 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як кришка контейнера, так і корпус можуть мати дві протилежні бічні стінки, що відокремлені за допомогою протилежних торцевих стінок, де вказані протилежні бічні стінки вказаного корпусу та вказана кришка є дугоподібними за формою. Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для подовженої електронної системи доставки нікотину або для системи доставки інших ароматизованих випарів, при цьому контейнер містить жорсткий подовжений корпус, який утворює камеру, що включає край, що має отвір, таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний отвір, підтримується у вертикальному положенні всередині камери, кришку, яка шарнірно з'єднана з вказаним корпусом для того, щоб накривати вказаний отвір у закритому положенні, та двопозиційний переміщуючий механізм, налаштований переміщувати кришку до закритого положення до тих пір, поки кришка не буде повернена у проміжне положення, за межами якого кришка переміщується до відкритого положення. Двопозиційний переміщуючий механізм може містити кулачковий елемент та взаємодіючий кулачковий елемент на кришці, кулачковий елемент переміщується у контакт з кулачковим елементом за допомогою пружинного елемента таким чином, що кришка повертається за рахунок сили переміщування пружинного елемента. Кулачковий елемент кришки може містити першу та другу поверхні, розташовані під кутом одна до одної таким чином, що вказаний кулачковий елемент протидіє першій поверхні переміщувати кришку до закритого положення та, після того, як кришка повертається у проміжне положення, кулачковий елемент протидіє другій поверхні переміщувати кришку до відкритого положення. Кулачковий елемент може містити виступ на поверхні вказаного кулачкового елементу, який контактує з вказаним кулачковим елементом вказаної кришки, при цьому вказаний виступ налаштований для взаємодії з крайкою між першою та другою поверхнями кулачкового елементу для того, щоб створити чутний звук, як тільки крайка переміщується вище вказаного виступу під час повороту вказаної кришки. Контейнер може містити вставку, що знаходиться на краю камери. Вставка може містити перший отвір та допоміжний отвір, кожен із яких веде у камеру, та перегородку для розділення першого та допоміжного отворів у вставці, таким чином, що подовжена електронна система доставки нікотину, вставлена у камеру через вказаний перший отвір виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки. Корпус може містити протилежні бічні стінки, що відокремлені за допомогою торцевих стінок на периферійній крайці кожної бічної стінки, та стрижень, який прикріплює кришку до корпусу для повороту навколо поздовжньої осі стрижня, що простягається між протилежними бічними стінками, де стрижень також розташований таким чином, що він знаходиться між торцевими стінками. Як кришка, так і корпус можуть мати дві протилежні бічні стінки, що відокремлені за допомогою протилежних торцевих стінок з тим, щоб утворювати камеру для розміщення електронної системи доставки нікотину, де вказані протилежні бічні стінки вказаного корпусу та вказаної кришки є дугоподібними за формою. Край камери може бути виконаний таким чином, щоб утворювати виїмку, та вказаний отвір із вказаною виїмкою може бути утворений на краю корпусу. Кришка може мати бічну стінку з крайкою, яка контактує з краєм корпусу, коли кришка знаходиться у закритому положенні, та де крайка має виступаючу назовні ділянку, яка простягається до корпусу, коли кришка знаходиться у закритому положенні. Контейнер може додатково містити сигналізатор для виявлення того, чи кришку знаходиться у відкритому, чи закритому положенні. Сигналізатор може керуватись механічно за допомогою руху кришки, для виявлення того, чи кришка знаходиться у відкритому, чи закритому положенні. Контейнер може включати електронний та/або електричний функціональний елемент, який керується відповідно до відкритого або закритого положення кришки, що виявляється за допомогою сигналізатор. Відповідно до варіантів здійснення цього винаходу, також забезпечують контейнер для електронної системи доставки нікотину або для системи доставки інших ароматизованих випарів, при цьому вказаний контейнер містить подовжений корпус, який утворює камеру у ньому, який має край, при цьому вказаний край містить перший та другий отвори, де кожен вказаний перший та другий отвори налаштовані для того, щоб окремо підтримувати подовжену електронну систему доставки нікотину, вставлену через кожен вказаний перший та другий отвори у вертикальному положенні у камері. 3 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кожен вказаний перший та другий отвори можуть бути трубчастими. Вставка може знаходитись у вказаному краї камери, та вказаний перший та другий отвори утворені у вставці. Вставка може включати перегородку, що відокремлює перший та другий отвори. Вставка може додатково містити допоміжний отвір для розміщення супутнього виробу або виробів, на додаток до вказаного першого та другого отворів. Допоміжний отвір може поєднуватись з принаймні одним із першого та другого отворів. Контейнер може додатково містити кришку, яка шарнірно з'єднана з вказаним корпусом таким чином, що у закритому положенні вона накриває вказаний перший та другий отвори, де вказана кришка містить елемент шарнірного з'єднання, що простягається від кришки у виїмку шарнірного з'єднання, утворену у вставці, та стрижень шарнірного з'єднання при цьому простягається через частину корпусу та елемент шарнірного з'єднання для шарнірного кріплення кришки до корпусу навколо поздовжньої осі стрижня. Виїмка шарнірного з'єднання може бути розташована на одній стороні корпусу, та принаймні один із вказаних першого та другого отворів розташований на протилежній до виїмки шарнірного з'єднання стороні корпусу. Допоміжний отвір може бути розташований між виїмкою шарнірного з'єднання та принаймні одним із першого та другого отворів. Допоміжний отвір може бути розташований між виїмкою шарнірного з'єднання та першим і другим отворами. Кришка може містити ребро, що простягається від поверхні кришки, та виконане таким чином, щоб утримувати електронну систему доставки нікотину, яка знаходиться у першому або другому отворі, коли кришка закривається. Контейнер може додатково містити двопозиційний переміщуючий механізм, налаштований переміщувати кришку до закритого положення до тих пір, поки кришка не буде повернена у проміжне положенні, за межами якого кришка переміщується до відкритого положення. Корпус може містити протилежні бічні стінки, що відокремлені за допомогою торцевих стінок на периферійній крайці кожної бічної стінки, та стрижень, який прикріплює кришку до корпусу для її повертання, який простягається між протилежними бічними стінками, де стрижень також розташований таким чином, що він знаходиться між торцевими стінками. Як кришка, так і корпус можуть містити дві протилежні бічні стінки, що відокремлені за допомогою протилежних торцевих стінок, з тим, щоб утворювати камеру для розміщення електронної системи доставки нікотину, де вказані протилежні бічні стінки вказаного корпусу та вказана кришка є дугоподібними за формою. Край камери може бути виконаний таким чином, щоб утворювати виїмку, та на краю корпусу утворюється принаймні один із вказаних першого та другого отворів із вказаною виїмкою. Кришка може мати бічну стінку з крайкою, що контактує з краєм корпусу, коли кришка знаходиться у закритому положенні, та де крайка має виступаючу назовні ділянку, яка простягається до корпусу, коли кришка знаходиться у закритому положенні. Кришка може містити коліщатко, яке є коаксіальним із віссю поворот кришки, при цьому вказане коліщатко розташоване таким чином, що споживач має можливість контактувати з вказаним коліщатком для того, щоб повертати кришку. Коліщатко може бути по суті циліндричним, що має зовнішню поверхню, яка має канавку, з якою споживач може контактувати для того, щоб повертати вказане коліщатко. Корпус може містити вигнуту ділянку, розташовану нижче коліщатка, де бічна стінка корпусу вигнута усередину. Верхня стінка кришки може містити закрайку, так, що споживач має можливість натискати на закрайку для того, щоб повертати кришку у відкрите положення. Контейнер може містити полікарбонатний матеріал. Полікарбонатний матеріал може бути, принаймні частково, прозорим. Електронна система доставки нікотину або система доставки інших ароматизованих випарів може поміщатись у камері через вказаний отвір. Електронна система доставки нікотину може являти собою електронну сигарету. Контейнери, розкриті у цьому документі, можуть застосовуватись не тільки для утримання електронної системи доставки нікотину, такої як електронна сигарета, але також для будь-якого іншого типу систем доставки ароматизованих випарів (електронні або інші; нікотину або інших). Короткий опис графічних матеріалів Варіанти здійснення цього винаходу наразі будуть описані лише в якості прикладу, з посиланням на прикладені графічні матеріали, де: Фігура 1 показує приклад контейнера для електронної сигарети; 4 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 2 показує інший приклад контейнера для електронної сигарети; Фігура 3a показує додатковий приклад контейнера для електронної сигарети із закритою кришкою; Фігура 3b показує приклад контейнер Фігури 3a, з відкритою кришкою; Фігура 4a показує інший приклад контейнера для електронної сигарети, з відкритою кришкою; Фігура 4b показує приклад контейнера Фігури 4a, із закритою кришкою; Фігура 5a показує інший приклад контейнера для електронної сигарети, із кришкою у відкритому положенні; Фігура 5b показує приклад контейнер Фігури 5a, з кришкою у закритому положенні; Фігура 5c показує вигляд збоку прикладу контейнера Фігур 5a та 5b, з кришкою у закритому положенні; Фігура 6a показує іще один приклад контейнера для електронної сигарети, з відкритою кришкою; Фігура 6b показує приклад контейнера Фігури 6a, з кришкою у закритому положенні; Фігура 6c показує вигляд збоку прикладу контейнера Фігур 6a та 6b, з кришкою у закритому положенні; Фігура 7a показує додатковий приклад контейнера для електронної сигарети, із кришкою у відкритому положенні; Фігура 7b показує приклад контейнера Фігури 7a, із кришкою у закритому положенні; Фігура 7c показує вигляд збоку прикладу контейнера Фігур 7a та 7b, з кришкою у закритому положенні; Фігура 8a показує інший приклад контейнера для електронної сигарети, з кришкою у відкритому положенні; Фігура 8b показує приклад контейнера Фігури 8b, із кришкою у закритому положенні; Фігура 9a показує інший приклад контейнера для електронної сигарети; Фігура 9b показує зображення сукупності деталей прикладу контейнера Фігури 9a у розібраному вигляді; Фігура 10 показує внутрішній вигляд кришки контейнера Фігур 9a та 9b; Фігура 11a показує перетин контейнера Фігур 9a-10, із кришкою у закритому положенні; Фігура 11b показує частковий перетин контейнера Фігур 9a-11a, із кришкою у відкритому положенні; Фігура 11c показує частковий перетин іншого прикладу контейнера для електронної сигарети, з кришкою у закритому положенні; та Фігура 12 показує приклад альтернативної вставки. Детальний опис Фігура 1 показує приклад контейнера 1 для утримання електронної системи доставки нікотину, такої як електронна сигарета 2, або для утримання системи доставки інших ароматизованих випарів. Контейнер 1 має подовжений жорсткий корпус 3 з внутрішньою камерою 4, утвореною в межах бічних стінок 5 та торцевих стінок 6, які з'єднані у вигляді трубки, зі стінкою основи 7, яка закриває один край подовженого трубчастого корпусу 3. На протилежному до закритої стінки основи 7 краї подовженого корпусу 3, корпус 3 має відкритий край 8 для того, щоб забезпечити доступ до камери 4. Контейнер 1 також має кришку 9, який шарнірно з'єднана з корпусом 3 таким чином, що кришка 9 може закриватись для того, щоб накривати відкритий край 8, або відкриватись для того, щоб показувати відкритий край 8 та забезпечувати доступ до камери 4. У цьому прикладі, відкритий край 8 має перший отвір 10 та допоміжний отвір 11, які ведуть у камеру 4 всередині корпусу 3. Перший отвір 10 призначений для розміщення електронної сигарети 2 та допоміжний отвір 11 призначений для розміщення супутнього виробу або виробів (не показано), які можуть, наприклад, являти собою іншу електронну сигарету та/або інструкцію щодо застосування. Контейнер, описаний з посиланням на Фігуру 1, має в основному прямокутнийтрубчастий корпус 3, що складається із двох бічних стінок 5 та двох торцевих стінок 6, та при цьому кришка 9 сформована подібним чином. Однак, необхідно розуміти, що інші форми контейнера також можуть застосовуватись. Наприклад, контейнер може мати в основному тригранну трубчасту форму, або бути утворений із двох вигнутих бічних стінок з простором між ними. Із цієї причини, цей винахід не обмежується лише прямокутними трубчастими контейнерами та застосовується до всіх форм. Для зручності, приклади контейнерів, описаних у цьому документі, мають прямокутну трубчасту конструкцію, як описано з посиланням на Фігуру 1. Підтримуюча стінка 52 простягається через камеру 4 всередині корпусу 3 з тим, щоб ділити камеру 4 на перший отвір 10 та допоміжний отвір 11. Підтримуюча стінка 52 може простягатись, 5 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 принаймні частково, у камері 4 від відкритого краю 8 до стінки основи 7, таким чином, що перший отвір 10 утворюється у ділянці камери 4, що простягається від відкритого краю 8, принаймні частково, у камеру 4, де решта простору між першим отвором 10 та стінкою основи 7 є відкритим, так, що електронна сигарета може знаходитись у першому отворі 10, та принаймні частково підтримуватись. В якості альтернативи, підтримуюча стінка 52 не може простягатись від відкритого краю 8. У цьому випадку, підтримуюча стінка 52 та перший отвір 10 можуть бути розташовані всередині камери 4 між відкритим краєм 8 та стінкою основи 7. В якості альтернативи, підтримуюча стінка 52 та отже і перший отвір 10 можуть простягатись по довжині камери 4, від відкритого краю 8 до стінки основи 7. У цьому прикладі, перший отвір 10 має круглу форму, так, що в ньому може розміщуватись подовжена циліндрична електронна сигарета 2. Діаметр першого отвору 10 є трохи більшим, ніж діаметр електронної сигарети 2, так, що електронна сигарета 2 може вставлятись у та вилучатись із першого отвору 10, який буде підтримувати електронну сигарету 2 та обмежувати її рух в межах отвору. Однак, необхідно розуміти, що перший отвір 10 може мати не круглий перетин, для того, щоб підтримувати інші форми електронних систем доставки нікотину. У прикладі, який показано на Фігурі 1, допоміжний отвір 11 являє собою решту простору камери 4 всередині корпусу 3, який не зайнятий першим отвором 10. Допоміжний отвір 11 забезпечений для супутніх виробів, наприклад, для інструкції щодо застосування або частину для заправки електронної сигарети 2. Допоміжний отвір 11 простягається від відкритого краю 8 у камеру 4, та може частково простягатись в напрямку стінки основи 7 до стінки (не показано), яка забезпечена у корпусі 3 та утворює дно допоміжного отвору 11. В якості альтернативи, допоміжний отвір 11 може простягатись по довжині камери 4 таким чином, що стінка основи 7 утворює дно допоміжного отвору 11. Допоміжний отвір 11 та перший отвір 10, принаймні частково, відокремлені за допомогою підтримуючої стінки 52, але стінка 52 не може простягатись по довжині камери 4, так, що отвори 10, 11 не можуть бути повністю відокремлені. Однак, відокремлююча стінка 52 буде відокремлювати та підтримувати електронну сигарету та супутній виріб, що знаходяться у камері. Кришка 9 контейнера 1, що показана на Фігурі 1, містить дві бічні стінки 12 та дві торцеві стінки 13, сформовані у вигляді трубки, подібно до корпуса 3. Кришка 9 має верхню стінку 14, так, що в межах кришки 9 утворюється друга камера 15, яка має відкритий край 16, що впирається у відкритий край 8 корпусу 3, коли кришка 9 знаходиться у закритому положенні. Зовнішня форма кришки 9 співпадає з зовнішньою формою вказаного корпусу 3 контейнера 1, так, що кришка 9 знаходиться на одному рівні з корпусом 3, та контейнер має неперервну та гладеньку зовнішню поверхню, коли кришка закрита. Як показано на Фігурі 1, закрита стінка основи 7 корпусу 3 та верхня стінка 14 кришки 9 можуть бути плоскими, так, що краї контейнера 1 є плоскими. В якості альтернативи, як показано на Фігурі 2, закритий край стінки 7 корпусу 3 та верхня стінка 14 кришки 9 можуть бути вигнутими, так, що контейнер 1 має заокруглені краї. Необхідно розуміти, що форма закритої стінки основи 7 корпусу 3 та верхньої стінки 14 кришки 9 можуть бути будь-якої форми, яка є зручною для споживача для того, щоб тримати або застосовувати контейнер. Як показано на Фігурі 1, бічні поверхні 5 корпусу 3 та бічні поверхні 12 кришки 9 можуть бути не плоскими, так, що контейнер 1 має вигнуті сторони, які можуть робити контейнер 1 більш комфортним для споживача для того, щоб його тримати або застосовувати. Наприклад, як показано на Фігурі 1, протилежні бічні стінки 5 корпусу можуть мати дугоподібну форму, таким чином, що контейнер має в основному увігнутий вигляд на одній стороні, та в основному випуклий вигляд на іншій стороні. Як показано на Фігурі 1, кожна із протилежних бічних стінок 5 може мати дугоподібну форму з однаковим радіусом, та розташовуватись у тому ж напрямку, таким чином, що бічні стінки 5 є рівномірно віддаленими одна від одної. Торцеві стінки 6 з'єднані з бічними стінками 5 з тим, щоб утворювати трубчастий корпус 3, та торцеві стінки 6 можуть бути заокруглені, як показано на Фігурі 1. Форма кришки 9 може бути подібною до форми корпусу 3. Вигнута форма контейнера може бути переважною, коли контейнер 1 розташовується у кишені споживача, оскільки така форма не має гострих крайок, та форма контейнера є комфортною для ноги або іншої частини тіла споживача. Дугоподібна форма контейнера також робить її комфортною та дає змогу легко тримати його під час відкривання та закривання кришки. В якості альтернативи, як показано на Фігурі 2, бічні стінки 5 корпусу 3 та бічні стінки 12 кришки 9 можуть бути плоскими, так, що контейнер має плоскі сторони. Кришка 9 контейнера 1 Фігури 1 шарнірно з'єднана із корпусом 3 таким чином, що вона закриває відкритий край 8 камери 4 та охоплює перший отвір 10 та допоміжний отвір 11. Як показано на Фігурі 1, кришка 9 кріпиться на шарнірному з'єднанні 17, який розташовується на 6 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкритому краї 8 корпусу 3. Шарнірне з'єднання 17 може бути розташоване на краю стінки 6 корпусу 3, як показано на Фігурі 1, або воно може бути розташоване на бічній стінці 5 корпусу, як показано на Фігурах 3a та 3b. Відкритий край 16 кришки 9 виконаний таким чином, щоб співпадати з відкритим краєм 8 корпусу 3 таким чином, що, коли кришка закривається, то кришка 9 знаходиться на одному рівні з корпусом 3, та між ними відсутній просвіт, що дає зовнішній поверхні контейнера 1 неперервну та гладеньку форму, як показано на Фігурі 3a. Фігури 1 та 3b показують, що друга камера 15 в межах кришки 9 простягається у кришці 9 від відкритого краю 16 таким чином, що друга камера 15 утворює продовження камери 4 корпусу 3, коли кришка 9 знаходиться у закритому положенні. Із цієї причини, електронна сигарета 2 або супутній виріб, що знаходяться у камері 4, матимуть можливість виступати за відкритий край 8 корпусу 3 у другу камеру 15 в межах кришки 9, коли кришка 9 закривається. Шарнірне з'єднання 17, що шарнірно з'єднує корпус 3 та кришку 9, може містити стрижень, який простягається через частину корпусу 3 та частину кришки 9. Наприклад, частина корпусу 3 та частина кришки 9 можуть містити невеличкі отвори, через який проходить стрижень. Кришка 9 може містити виступ, що простягається у камеру 4 таким чином, що він розташовується між бічними краями 5 або торцевими краями 6 корпусу 3, при цьому виступ та краї корпусу 3 мають невеличкі отвори для стрижня, який шарнірно з'єднує кришку 9 із корпусом 3. Шарнірне з'єднання 17 може додатково включати переміщуючий елемент, такий як торсіонна пружина, яка переміщує кришку у закрите положення. В якості альтернативи, шарнірне з'єднання 17 може не мати торсіонної пружини, і кришка може вільно повертатись. Як показано на Фігурі 1, перший отвір 10 корпусу 3 підтримує електронну сигарету 2 у вертикальному положенні таким чином, що крайня частина електронної сигарети 2 виступає із першого отвору 10 вище відкритого краю 8 камери 4. А саме, перший отвір 10 у камері 4 не співпадає за довжиною з електронною сигаретою 2. Таким чином, коли кришка 9 є відкритою, споживач може легко захоплювати виступаючий кінець електронної сигарети 2 для того, щоб вилучити електронну сигарету із контейнера 1. Коли кришка 9 знаходиться у закритому положенні, виступаюча частина електронної сигарети 2 буде розташована у другій камері 15 в межах кришки 9, та не перешкоджати відкриванню та закриванню кришки 9. Також, як показано на Фігурі 1, відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 можуть бути виконані таким чином, щоб шарнірне з'єднання 17 та перший отвір 10 були на різних рівнях, де відкритий край 8 у ділянці першого отвору 10 розташований на більш нижчому рівні, ближче до стінки основи 7 корпусу 3, ніж відкритий край 8 у ділянці o шарнірного з'єднання 17. Таким чином, величина електронної сигарети 2, що виступає із основного корпусу 3, може бути додатково збільшена для легкого вставлення та вилучення електронної сигарети 2, не перешкоджаючи при цьому руху кришки 9. Відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 можуть мати не плоский, вигнутий контур, як показано у прикладі Фігури 1. В якості альтернативи, відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 можуть бути плоскими та розташованими під кутом вниз таким чином, що відкритий край 8 є більш нижчим, та ближчим до стінки основи 7 у ділянці першого отвору 10, ніж у ділянці шарнірного з'єднання 17. В якості альтернативи, як показано на Фігурах 3a та 3b, відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 можуть бути виконані таким чином, щоб у ділянці першого отвору 10 та у ділянці шарнірного з'єднання 17 відкритий край 8 знаходився на тому ж рівні та отже і на однаковій відстані до стінки основи 7. У цьому випадку, відкритий край 8 корпусу може бути виконаний таким чином, щоб він знаходився на більш нижчому рівні в безпосередній близькості від допоміжного отвору 11. А саме, відкритий край 8 міститиме вигнуту виїмку, та при цьому відкритий край 8 буде ближчим до стінки основи 7 у ділянці виїмки. У цьому прикладі, виїмка розташована в безпосередній близькості від допоміжного отвору 11 таким чином, що вилучення та вставлення супутніх виробів здійснюється більш легко. В якості альтернативи, відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 можуть мати виїмку, розташовану таким чином, що відкритий край 8 у ділянці як краю першого отвору 10, так і краю допоміжного отвору 11, знаходиться на більш нижчому рівні та ближче до стінки основи 7, ніж шарнірне з'єднання 17. Таким чином, вставлення та вилучення виробів в та із першого отвору 10 та допоміжного отвору 11 здійснюється більш легко. Як показано на Фігурах 3a та 3b, кришка 9 простягається у виїмку у відкритому краї 8 таким чином, що кришка 9 закриває відкритий край 8 камери. У цьому прикладі, виїмка має вигнуту форму, хоча необхідно розуміти, що виїмка може мати будь-яку форму. У прикладі, який показано на Фігурі 1, перший отвір 10 для розміщення електронної сигарети 2 розташований на стороні камери 4, протилежній до шарнірного з'єднання 17. А саме, шарнірне з'єднання 17 розташовується на крайці однієї торцевої стінки 6, та перший отвір 10 7 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовується поряд з протилежною торцевою стінкою 6 корпусу 3. Положення першого отвору 10 та допоміжного отвору 11 всередині камери 4 визначаються положенням підтримуючої стінки 52, що простягається, принаймні частково, через камеру 4. Це означає, що, коли кришка 9 знаходиться у відкритому положенні, то електронна сигарета 2 у першому отворі 10 віддалена від кришки 9, та отже споживачу буде більш легко захоплювати та вилучати її. У цьому прикладі, допоміжний отвір 11 утворений у частині камери 4 між першим отвором 10 та торцевою стінкою 6, до якої кріпиться шарнірне з'єднання 17. Необхідно розуміти, що перший отвір 10 та допоміжний отвір 11 всередині камери 4 можуть розташовуватись інакше, ніж описано з посиланням на Фігуру 1. Наприклад, підтримуюча стінка 52 може бути розташована таким чином, що перший отвір 10 розташовується по центру всередині камери 4, де допоміжний отвір 11 розділений на дві частини, розташовані по обидві стороні першого отвору 10. В якості альтернативи, перший отвір 10 може бути утворений навпроти торцевої стінки 6, до якої прикріплене шарнірне з'єднання 17, де допоміжний отвір 11 займає залишок камери 4. Як корпус 3, так і кришка 9 прикладу контейнерів, що показані на Фігурах 1, 2, 3a та 3b, мають по суті трубчасту конструкцію. Корпус 3 має дві бічні стінки 5 та дві торцеві стінки 6, які утворюють трубчасту форму з камерою 4, сформованою в межах трубчастого корпусу 3. У прикладі, який показано на Фігурі 1, бічні стінки 5 є довшими, ніж торцеві стінки 6, так, що трубчастий корпус 3 та кришка 9 мають в основному прямокутний перетин. Стінка основи 7 закриває один край камери 4 таким чином, що лише відкритий край 8 забезпечує доступ до камери 4. Крайки між бічними стінками 5 та торцевими стінками 6 можуть бути заокругленими, як показано на Фігурі 1, в якості альтернативи, вони можуть бути квадратними. Фігури 4a та 4b показують інший приклад контейнера 1 для електронної сигарети 2, який має жорсткий трубчастий корпус 3 та кришку 9, подібно до тих, що описані з посиланням на Фігуру 1. У цих прикладах, відкритий край 16 кришки 9 та відкритий край 8 корпусу 3 мають вигнуту форму. Зокрема, відкритий край 16 кришки 9 та відкритий край 8 корпусу 3 мають форму загнутої кривої, де відкритий край 8 корпусу 3 у ділянці торцевої стінки 6, до якої прикріплене шарнірне з'єднання 17, знаходиться на вищому рівні, далі від стінки основи 7, ніж відкритий край 8 у ділянці першого отвору 10, утворений підтримуючою стінкою 52. Таким чином, електронна сигарета 2, яка знаходиться у першому отворі 10, буде виступати із краю першого отвору 10 вище відкритого краю 8 корпусу 3, таким чином, що споживач може легко захоплювати кінець електронної сигарети 2 для її вилучення та вставлення, коли кришка 9 відкрита. Більше того, поворот кришки не обмежується виступаючою електронною сигаретою 2. Як показано на Фігурі 4b, шарнірне з'єднання 17, яке забезпечує шарнірне кріплення між кришкою 9 та корпусом 3, сформоване із виступом 18, що простягається від кришки 9. Виступ 18 простягається у напрямку до стінки основи 7 вздовж торцевої стінки 6 корпусу 3, яка має виріз для розміщення виступу 18. Протилежні бічні стінки 5 корпусу 3 містять невеличкі коаксіальні отвори в безпосередній близькості від вирізу, та виступ 18 також містить невеличкий отвір, так, що стрижень може проходити через невеличкі отвори у бічних стінках 5 корпусу 3 та виступ 18, для шарнірного кріплення кришки 9 до корпусу 3. Розмір вирізу на торцевій стінці 6 корпусу 3 та виступу 18 може вибиратись таким чином, щоб кришка 9 мала фіксований максимальний кут відкривання. Наприклад, як показано на Фігурі 4a, кришка 9 може відкриватись максимально до 100 градусів від закритого положення, що забезпечує достатній доступ до першого та допоміжного отворів 10, 11 камери 4 через відкритий край 8 корпусу 3. Однак, необхідно розуміти, що за допомогою змінення розміру вирізу та виступу 18 може бути створений більший або менший максимальний кут відкривання. При максимальному куті відкривання, частина виступу 18 буде впиратись в крайку вирізу у корпусі 3 для того, щоб не допустити подальшого повороту кришки 9. Фігури 5a-5c показують інший приклад контейнера 1 для електронної сигарети 2. Контейнер 1 цього прикладу має корпус 3 та кришку 9, які є подібними до прикладів, описаних з посиланням на Фігуру 1. Зокрема, корпус 3 містить камеру 4, яка включає підтримуючу стінку 52 з тим, щоб ділити камеру 4 на перший отвір 10 для розміщення та підтримування електронної сигарети 2, та допоміжний отвір 11 для супутнього виробу. Як показано на Фігурах 5a-5c, відкритий край 16 кришки 9 та відкритий край 8 корпусу 3 є плоскими та паралельними до стінки основи 7. У цьому прикладі, для того щоб шарнірно приєднати кришку 9 до корпусу 3, шарнірне з'єднання 19 сформоване між однією торцевою стінкою 6 корпусу 3 та однією торцевою стінкою 13 кришки 9. Як показано на Фігурах 5b та 5c, шарнірне з'єднання 19 включає коліщатко 20, яке поширюється від кришки 9, та два рознесені паралельні гребені 21, які поширюються від корпусу 3. Коліщатко 20 та паралельні гребені 21 поширюються зі сторони контейнера 1 на рівні 8 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 з відкритим краєм 8 корпусу 3, коли кришка 9 закрита, як показано на Фігурі 5c. Коліщатко 20 має по суті циліндричну форму та розташоване таким чином, що поздовжня вісь коліщатка 20 є коаксіальною з віссю обертання A-A (дивись Фігуру 5b) кришки 9. Рознесені паралельні гребені 21 поширюються від корпусу 3 у тій же локалізації, що й коліщатко 20, яке поширюється від кришки 9, так, що коліщатко 20 розташовується між рознесеними паралельними гребнями 21. Як рознесені паралельні гребені 21, так і коліщатко 20 містять невеличкі отвори, які співпадають коаксіально, так, що стрижень 22 може простягатись через невеличкі отвори для шарнірного кріплення кришки 9 до корпусу 3 по осі A-A, що є коаксіальною з циліндричним коліщатком 20. Як показано на Фігурі 5c, коліщатко 20 кришки 9 виступає із боку контейнера 1 на рівні з відкритим краєм 8 корпусу 3, коли кришка 9 знаходиться у закритому положенні, таким чином, що споживач контейнера 1 може контактувати із зовнішньою окружною поверхнею циліндричного коліщатка 20. У цьому прикладі, як показано на Фігурі 5b, зовнішня окружна поверхню коліщатка 20 забезпечене багатьма канавками. Вказані канавки забезпечують споживачу достатньо зчеплення для того, щоб повертати коліщатко 20 відносно паралельних гребенів 21, та таким чином можливість повертати кришку 9 у відкрите положення. Коліщатко 20 також може мати більший діаметр, ніж паралельні гребені 21, так, що споживачу більш легко контактувати з коліщатком 20 та повертати його. Зокрема, розташування коліщатка 20 та притискуючих гребенів 21 надає споживачу можливість тримати контейнер 1 однією рукою та контактувати з коліщатком 20 і повертати його за допомогою будь-якого пальця або великого пальця тієї ж руки так, що контейнер 1 може утримуватись та відкриватись однією рукою. В якості альтернативи, споживач може використовувати дві руки для того, щоб повертати коліщатко 20, або може зачеплювати іншу частину кришки 9 для того, щоб повертати кришку 9 у відкрите положення. Коліщатко 20 та рознесені паралельні гребені 21 корпусу 3 можуть розташовуватись таким чином, щоб утворювати максимальний кут відкривання кришки 9. Наприклад, коліщатко 20 та рознесені паралельні гребені можуть розташовуватись таким чином, що вони контактують при куті повороту із закритого положення, який становить 100 градусів, та не допустити при цьому подальшого повертання. Коліщатко 20, описане з посиланням на Фігури 5a-5c, може бути сформоване у вигляді суцільного циліндричного виступу. В якості альтернативи, коліщатко 20 може бути сформоване у вигляді двох рознесених паралельних круглих гребенів. Коліщатко 20 може бути забезпечене канавками або будь-яким видом рельєфу поверхні, що надає можливість споживачу зачіплювати коліщатко 20 для повороту, наприклад, забезпечене насічками. Фігури 6a, 6b та 6c показують інший приклад контейнера 1 для електронної сигарети 2. Цей приклад контейнера 1 має корпус 3 та кришку 9, подібно до тих, що описані з посиланням на Фігуру 1. Зокрема, контейнер має жорсткий трубчастий корпус 3 з камерою 4, що має підтримуючу стінку 52, яка ділить камеру 4 на перший отвір для підтримування електронної сигарети 2 у вертикальному положенні та допоміжний отвір 11 для розміщення супутніх виробів. У цьому прикладі, як показано на Фігурі 6b, шарнірне з'єднання 50 сформоване між корпусом 3 та кришкою 9. Шарнірне з'єднання 50 сформоване із коліщатка 23, яке поширюється від кришки 9, та двох шарнірних кріпильних поверхонь 24, що сформовані у бічних стінках 5 корпусу 3. Торцева стінка 6 корпусу 3 забезпечена вирізом в безпосередній близькості від коліщатка 23, таким чином, що коліщатко 23 може знаходитись між шарнірними кріпильними поверхнями 24 бічних стінок 5, всередині камери 4. Коліщатко 23 є по суті циліндричним, та кріпильні поверхні 24 та коліщатко 23 містять невеличкі отвори, що є коаксіальними один з одним, таким чином, що стрижень 22 може простягатись через невеличкі отвори та камеру 4 у ділянці між шарнірними кріпильними поверхнями 24 для того, щоб шарнірно кріпити кришку 9 до корпусу 3. У цьому прикладі стрижень 22 розташований між торцевими стінками 6 корпусу 3 таким чином, що шарнірне з'єднання 50 сформоване в межах зовнішнього контуру контейнера та жодна частина не виступає зі сторони контейнера. Зовнішня поверхня коліщатка 23 забезпечена багатьма канавками, що дозволяє споживачу зачіплювати та повертати коліщатко 23 та, таким чином, відкривати кришку 9. Зокрема, розташування коліщатка 23 та шарнірних кріпильних поверхонь 24 надає споживачу можливість утримувати контейнер 1 однією рукою та контактувати з коліщатком 23 та повертати його за допомогою будь-якого пальця або великого пальця тієї ж руки так, що контейнер може утримуватись та відкриватись однією рукою. В якості альтернативи, споживач може використовувати дві руки для того, щоб повертати коліщатко 23, або може зачіплювати іншу частину кришки 9 для того, щоб повертати кришку 9 у відкрите положення. Коліщатко 23, описане з посиланням на Фігури 6a-6c, може бути сформоване у вигляді суцільного циліндричного виступу. В якості альтернативи, коліщатко 23 може бути сформоване 9 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 у вигляді двох рознесених паралельних круглих гребенів, що поширюються із бічних стінок кришки 9. Коліщатко 23 може бути забезпечене канавками або будь-яким видом рельєфу поверхні, що надає споживачу можливість зачіплювати коліщатко 23 для його повороту, наприклад, забезпечене насічками. Більше того, верхня стінка 14 кришки 9 контейнера, описаного з посиланням на Фігури 6a-6c, може звужуватись та йти по кривій до коліщатка 23, як показано на Фігурі 6c, таким чином, що споживач має можливість легко переміщувати свій палець або великий палець по верхній стінці 14 кришки 9, та контактувати з коліщатком 23 для того, щоб відкривати кришку 9. Для того, щоб полегшити поворот коліщатка 23 споживачем, торцева стінка 6 корпусу 3 контейнера 1 до якого кріпиться шарнірне з'єднання 50, може мати вигнуту ділянка 25, розташовану нижче коліщатка 23, як показано на Фігурі 6c. Це забезпечує більше простору для пальця споживача для того, щоб рухати коліщатко 23, та кришка 9 при цьому повертається у відкрите положення, що робить більш легким відкривання кришки. Вказана вигнута ділянка 25 також може робити контейнер 1 більш комфортним для споживач для того, щоб його тримати. Коліщатко 23, виріз та шарнірні кріпильні поверхні 24 у корпусі 3 можуть розташовуватись таким чином, щоб утворювати максимальний кут відкривання кришки 9. Наприклад, коліщатко 23 та корпус 3 можуть взаємодіяти таким чином, що коліщатко 23 контактує з частиною корпусу 3 після повертання на 100 градусів із закритого положення, утворюючи таким чином максимальне відкривання кришки 9. Однак, необхідно розуміти, що інші кути відкривання можуть бути більш підходящими, наприклад, 90 градусів, 110 градусів або інші кути. Фігури 7a-7c показують інший приклад контейнера 1 для електронної сигарети 2. Цей приклад має корпус 3 та шарнірно прикріплену кришку 9 із шарнірним з'єднанням 17, подібно до контейнера, описаного з посиланням на Фігуру 1. Корпус 3 має камеру 4 з підтримуючою стінкою 52, що ділить камеру 4 на перший отвір 10 для підтримування електронної сигарети 2 у вертикальному положенні та допоміжний отвір 11 для супутнього виробу. У цьому прикладі, як показано на Фігурах 7b та 7c, верхня стінка 14 кришки 9 містить поглиблення 26, яке розташовується ближче до шарнірного з'єднання 17 краю кришки 9. Поглиблення 26 утворює закрайку 27, яка розташована у верхній стінці 14 кришки 9, поблизу торцевої стінки 13, до якої кріпиться шарнірне з'єднання 17. Вказана закрайка 27 виступає із верхньої стінки 14 кришки 9 та має заокруглений край. Коли відкривається кришка 9, споживач має можливість зачіплювати кришку 9 за допомогою натискання на закрайку 27 так, що кришка 9 повертається навколо шарнірного з'єднання 17, та контейнер 1 відкривається. Таким чином, споживач має можливість відкривати кришку 9 за допомогою натискання на закрайку 27 великим пальцем або будь-яким пальцем, тримаючи при цьому контейнер. Переважно, споживач має можливість тримати контейнер 1 та відкривати кришку 9 одною рукою. Форма поглиблення 26 та закрайки 27 дозволяють споживачу легко контактувати, зачіплювати та натискати на кришку 9 у напрямку вниз до корпусу 3, а також у зворотньому напрямку від кришки 9, таким чином, кришка 9 приводиться в обертання навколо шарнірного з'єднання 17. Необхідно розуміти, що поглиблення 26 та закрайка 27 можуть бути розташовані на верхній стінці 14 кришки 9 у будь-якому положенні, за умови, що натискання на закрайку 27 призведе до відкривання кришки 9 за допомогою повороту. Фігури 8a та 8b показують інший приклад контейнера 1 для електронної сигарети 2, що містить корпус 3 та кришку 9, подібно до описаного з посиланням на Фігуру 1. Жорсткий подовжений корпус 3 має камеру 4, яка має підтримуючу стінку 52, що ділить камеру 4 на перший отвір 10 для підтримування електронної сигарети 2 у вертикальному положенні та допоміжний отвір 11 для супутнього виробу. У цьому прикладі, відкритий край 8 корпусу 3 містить виїмку, яка утворює вигнутий контур, та при цьому відкритий край 16 кришки 9 має виступ 48, який поширюється у виїмку 28, коли кришку закривають. Зокрема, частини краю 29 відкритого краю 8 корпусу 3, які є ближчими до торцевих стінок 6, розташовані на тому ж рівні та на однаковій відстані від стінки основи 7. По центру, між частинами краю 29, відкритий край 8 має виїмку 28, яка у цьому прикладі є вигнутою, яка простягається у напрямку до стінки основи 7 корпусу 3. Також, відкритий край 16 кришки 9 забезпечений вигнутим виступом 48, який простягається у напрямку від відкритого краю 16, так само як і виїмка 28 на відкритому краї 8 корпусу. Відкритий край 16 кришки 9 також має дві співпадаючі частини краю 49, так, що форма відкритого краю 16 кришки 9 та відкритого краю 8 корпусу 3 співпадають та суміщаються, не залишаючи простору між кришкою 9 та корпусом 3, коли кришку 9 закривають. Необхідно розуміти, що вигнута виїмка відкритого краю 8 та відкритого краю 16 кришки контейнера 1 можуть бути забезпечені у конфігурації, що показана на Фігурах 8a та 8b, незалежно від розташування першого та допоміжного отворів 10, 11 у корпусі 3. Наприклад, 10 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 перший отвір 10 може бути розташований по центру всередині камери 4 та співпадати з вигнутою ділянкою 28 відкритого краю 8 корпусу 3. Необхідно також розуміти, що виїмка 28 у відкритому край 8 корпусу може бути будь-якої форми та не обмежуватись лише вигнутою формою, яка показана на Фігурах 8a та 8b. У прикладі, який показано на Фігурах 8a та 8b, вирізані відкритий край 8 корпусу 3 та відкритий край 16 кришки 9 дозволяють споживачу більш легко виймати супутній виріб, розташований у допоміжному отворі 11, між першим отвором 10 та шарнірним з'єднанням 19. Це може бути переважною, якщо супутні вироби більш складно захоплювати, ніж електронну сигарету 2, особливо, якщо супутній виріб є більш коротким, ніж електронна сигарета 2, так, що не можуть виступати за відкритий край 8 корпусу 3. В іншому прикладі, перший отвір 10 розташований у центрі камери 4, на однаковій відстані між протилежними торцевими стінками 6, та при цьому виїмка 28 у відкритому краї 8 корпусу 3 співпадає з розташованим по центру першим отвором 10. Таким чином, електронну сигарету, яка знаходиться у першому отворі 10, можна легко виймати, так як виїмка 28 надає можливість споживачу захоплювати більшу частину електронної сигарети 2. Виступ 48 на кришці 9, який простягається до корпусу 3, дає кришці більшу площу на стороні кришки 9, так, що споживач може більш легко захоплювати кришку 9 для закривання та відкривання контейнера. Фігури 9a та 9b показують додатковий приклад контейнера 1 для електронної сигарети. Фігура 9a показує контейнер 1, коли він скомплектований з електронною сигаретою 2, яка знаходиться всередині, та Фігура 9b показує зображення сукупності деталей контейнера 1 у розібраному вигляді. Контейнер 1 цього прикладу містить кришку 9 та корпус 3, які є подібними до тих, що описані з посиланням на Фігури 8a та 8b. Однак, у цьому варіанті здійснення, контейнер 1 містить вставку 30, а саме, яка знаходиться всередині камери 4 корпусу 3, і також містить шарнірне з'єднання 51 із двопозиційним переміщуючим механізмом (дивись Фігури 11a та 11b), як буде описані нижче. Однак, як стане зрозумілим із наведеного нижче опису, вставка 30 та шарнірне з'єднання 51 із двопозиційним переміщуючим механізмом є незалежними один від одного, та при цьому один із них або обоє можуть бути забезпечені у будь-якому прикладі контейнерів, описаних у цьому документі. Як показано на Фігурі 9b, контейнер 1 містить вставку 30, яка включає підтримуючу стінка 52, з тим, щоб утворювати перший отвір 10, який простягається через вставку 30, а також допоміжний отвір 11. Вставка 30 знаходиться у відкритому краї 8 корпусу 3, та закрайка 32, яка простягається назовні від верхньої сторони вставки 30, впирається у відкритий край 8 корпусу таким чином, що вставка 30 підтримується на відкритому краї 8 всередині камери 4. Закрайка 32 вставки 30 виконана таким чином, щоб співпадати з формою відкритого краю 16 кришки 9 та з формою відкритого краю 8 корпусу 3, які у цьому приклад мають таку форму, як описано з посиланням на Фігури 8a та 8b, де відкритий край 8 корпусу має вигнуту виїмку, у яку поширюється кришка, коли кришку закривають. Вставка 30, що показана на Фігурі 9b, простягається частково у камеру 4 всередині корпусу 3. Однак, необхідно розуміти, що в якості альтернативи, вставка 30 може простягатись через всю камеру 4 до стінки основи 7 корпусу 3. Перший отвір 10, який утворений у вставці 30, простягається через вставку 30 таким чином, що в ньому може розміщуватись електронна сигарета 2 для підтримання електронної сигарети у вертикальному положенні всередині камери 4. Однак, допоміжний отвір 11, утворений у вставці 30, не може простягатись через вставку 30, та замість цього може бути обмежений простором всередині вставки 30. В якості альтернативи, допоміжний отвір 11 може простягатись через всю вставку 30 таким чином, що допоміжний отвір 11 простягається через вставку 30 до стінки основи 7 корпусу 3. Вставка 30 може утримуватись у корпусі 3 за допомогою щільної посадки або за допомогою посадки з натягом між зовнішньою поверхнею вставки 30 та внутрішньою поверхнею камери 4. В якості альтернативи, вставка 30 може утримуватись за допомогою стрижня 43 шарнірного з'єднання, що простягається через шарнірний отвір 30a у вставці 30, а також через корпус 3. Корпус 3 може додатково містити ребра або інші виступи, що поєднуються з канавками або поглибленнями на вставці 30 для того, щоб зафіксувати положення вставки 30 всередині корпусу 3. В якості альтернативи, вставка 30 може бути приклеєна або приварена до корпусу 3. Вставка 30, описана з посиланням на Фігуру 9b, може бути забезпечена для будь-якого із прикладів контейнерів, описаних у цьому документі. Вставка 30 може бути переважною, якщо перший отвір 10 та будь-які інші ознаки можуть бути сформовані всередині вставки 30, але не всередині корпусу 3, що робить корпус 3 більш простим та більш легким для виготовлення. Також, як показано на Фігурі 9a, на стінці основи 7 всередині камери 4a може бути розташований обмежувач 33. Обмежувач 33 з'єднаний з першим отвором 10 у вставці 30 таким 11 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 чином, що коли електронна сигарета 2 знаходиться у контейнері 1, то кінець електронної сигарети 2 впирається в обмежувач 33. Таким чином, положення електронної сигарети 2 в межах контейнера 1 визначається за допомогою висоти та положення обмежувача 33, при цьому перший отвір 10 та повна довжина корпусу 3 залежать від довжини електронної сигарети 2. Висота обмежувача 33 вище стінки основи 7 буде визначати величину електронної сигарети 2, що виступає за відкритий край 8 корпусу 3 у другу камеру 15 кришки. Також, як показано на Фігурі 9a, поряд з обмежувачем 33 може бути забезпечена стінка 34, для того щоб не допустити, щоб кінець електронної сигарети 2 відсувався від обмежувача 33. Як показано на Фігурі 9a, обмежувач 33 може являти собою хрестоподібний виступ на стінці основи 7. В якості альтернативи, обмежувач 33 можуть являти собою виступ будь-якої форми або конфігурації, у який впирається електронна сигарета 2. В якості альтернативи, обмежувач 33 може являти собою пружний матеріал (не показано), розташований на дні камери 4 впритул до стінки основи 7 корпусу 3. Пружний матеріал може являти собою пінопласт або губку, або подібний матеріал, у який буде впиратись кінець електронної сигарети 2, коли вона знаходиться у контейнері. Поверхня дна камери 4 може бути плоскою та вкладиш пінопласту при цьому може накривати всю поверхню дна. Вкладиш пінопласта може бути приклеєний поверхні дна. Вкладиш пінопласту забезпечує прокладку для електронної сигарети, а також надає можливість допусків пластмасових деталей, таким чином, що коли кришку закривають, ребро 35 (дивись Фігуру 11a) буде чинити тиск на кінець електронної сигарети та проштовхувати її у пінопласт. Таким чином можна запобігти будь-якому зміщенню або руху електронної сигарети. Якщо вкладиш пінопласту покриває всю поверхню дна, то будь-який супутній виріб, вставлений у камеру також може мати таку прокладку. Необхідно розуміти, що обмежувач 33 та стінка 34, описані з посиланням на Фігуру 9a можуть бути забезпечені для контейнера, який не включає вставку 30. А саме, наприклад, якщо контейнер, описаний з посиланням на будь-яку із Фігур 1-8b, має підтримуючу стінку 52 та перший отвір 10, який не простягається до стінки основи 7, то контейнер може бути забезпечений обмежувачем 33 та стінкою 34 для підтримування краю електронної сигарети. Необхідно також розуміти, що контейнер може не містити обмежувача, як описано вище, та електронна сигарета замість цього може опиратись на дно камери. Однак, застосування обмежувача або пружного матеріалу є переважним, коли дно контейнера не являється плоским та перпендикулярним до напрямку вставленої електронної сигарети, так як не плоска стінка основи може призводити до того, що електронна сигарета буде викривлятись в межах першого отвору, що може стати причиною того, що електронна сигарета застряне або буде пошкоджена. Як показано на Фігурі 10, ребро 35 може простягатись від внутрішньої поверхні верхньої стінки 14 кришки 9, у другу камеру 15 в межах кришки 9. Як показано, ребро 35 простягається від верхньої стінки 14 кришки 9, принаймні частково, через другу камеру 15, таким чином, що ребро 35 розташовується вище першого отвору 10, коли кришку 9 закривають. Таким чином, ребро 35 розташовується поряд з, або впирається в, верхній кінець електронної сигарети 2, яка розташовується у контейнер 1, коли кришку 9 закривають, щоб не допустити рух електронної сигарети 2 в межах контейнера 1 за допомогою обмеження руху електронної сигарети 2 у поздовжньому напрямку в межах першого отвору 10. Якщо контейнер містить більше ніж один отвір для електронної сигарети 2, то ребро 35 може простягатись через другу камеру 15 таким чином, що ребро 35 розташовується вище обох отворів для того, щоб обмежити рух електронних сигарет, які знаходяться в обох отворах. В альтернативному варіанті здійснення, кришка 9 не містить ребра 35, яке б простягалось від верхньої стінки 14 з тим, щоб впиратись у кінець електронної сигарети 2, але при цьому кришка 9 налаштована таким чином, що верхня стінка 14 розташовується поряд з, або впирається в кінець електронної сигарети 2, коли кришку 9 закривають. В якості альтернативи, в залежності від розміру кришки 9 та відстані між верхньою стінкою 14 кришки 9 та краєм електронної сигарети 2, кришка 9 може містити будь-який тип виступу або виїмки, який забезпечує те, що коли кришку 9 закривають, то частина кришки 9 розташовується поряд з, або впирається в кінець електронної сигарети 2. Як було пояснено, електронна сигарета, розташована у контейнері, описаному з посиланням на Фігури 9a – 10, буде підтримуватись у вертикальному положенні за допомогою першого отвору 10, обмежувача 33 та ребра 35 у кришці 9, коли кришку 9 закривають. Таким чином, перешкоджають будь-якому істотному руху електронної сигарети в межах контейнера, що захищатиме електронну сигарету, коли вона знаходиться у контейнері. Також, як показано на Фігурі 10, торцева стінка 13 кришки 9 на стороні, протилежній до шарнірного з'єднання, може бути забезпечена виїмкою 36, що поєднується з виступом подібної форми на корпусі 3 або вставці 30, для того щоб підтримувати положення кришки 9, коли та 12 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходиться у закритому положенні. Поєднання між виїмкою 36 та виступом не допускає руху в сторони та викривляння кришки, що може пошкодити шарнірне з'єднання. В іншому прикладі, контейнер може містити виступ на корпусі 3 та не містити виїмки 36 у кришці. У цьому прикладі, виступ може поєднуватись з внутрішньою поверхнею кришки для того, щоб підтримувати положення кришки, коли та є закритою. Фігури 11a та 11b показують перетини контейнера 1, описаного з посиланням на Фігури 9a, 9b та 10. Як показано на Фігурі 11a, що показує кришку 9 у закритому положенні, обмежувач 33 та стінка 34 розташовуються на стінці основи 7 камери 4, на рівні з першим отвором 10 у вставці 30. Також, ребро 35 у кришці 9 впирається у верхній кінець електронної сигарети 2. Таким чином, електронна сигарета 2, розташована у контейнері 1, є затиснутою, коли кришку 9 закривають, та таким чином перешкоджають істотному руху електронної сигарети 2. Фігури 11a та 11b також показують елементи шарнірного з'єднання 51 із двопозиційним переміщуючим механізмом. Шарнірне з'єднання 51 цього прикладу забезпечене переміщуючим кулачковим елементом 31, який протидіє кришці 9 та забезпечує двопозиційну переміщуючу дію; а саме, переміщуючий кулачковий елемент 31 діє таким чином, що утримує кришку 9 у закритому положенні під час одного відрізка повороту кришки 9, та утримує кришку 9 у відкритому положенні під час іншого відрізка повороту кришки 9. Як показано, корпус 3 містить виїмку 37 шарнірного з'єднання, де розміщений переміщуючий кулачковий елемент 31. У цьому прикладі, виїмка 37 шарнірного з'єднання сформована у вставці 30, хоча необхідно розуміти, що в якості альтернативи, виїмка 37 шарнірного з'єднання може бути сформована у корпусі 3. Кулачковий елемент 31 містить пружинний елемент, такий як пружина 38, та робочу поверхню кулачка 39, яка тисне на кришку 9, як описано нижче. Кулачковий елемент 31 може бути розташований таким чином, щоб прикладати силу у напрямку до стрижня 43, як показано на Фігурі 11a. Кришка 9 містить елемент шарнірного з'єднання 40, який простягається від кришки у виріз (42, дивись Фігуру 9b) на торцевій стінці 6 корпусу 3. Виріз 42 сформований в межах торцевої стінки 6, та простягається до відкритого краю 8, та при цьому у вставці 30 сформований співпадаючий виріз (44, дивись Фігуру 9b). Вирізи 42, 44 дозволяють елементу шарнірного з'єднання 40 та кришці 9 повертатись відносно корпусу 3. Елемент шарнірного з'єднання 40 містить невеличкий отвір, який коаксіально співпадає з невеличкими отворами (41, дивись Фігуру 9b) у бічних поверхнях (5, дивись Фігуру 9b) корпусу 3. Стрижень 43 простягається через невеличкі отвори у елементі шарнірного з'єднання 40 та бічних стінках, для шарнірного кріплення кришки 9 до корпусу 3. У цьому прикладі, невеличкі отвори у корпусі та елемент шарнірного з'єднання 40 розташовуються всередині камери 4, а саме, між торцевими стінками 6 корпусу 3. Як показано на Фігурах 11a та 11b, стрижень 43 розташований між торцевими стінками 6 контейнера. Таким чином, сторона корпусу 3 та кришка 9 співпадають, коли кришку 9 закривають, та відсутній виступ із сторони контейнера 1. Вказане є переважним, оскільки дає змогу більш легко розміщувати та вилучати контейнер 1 із кишені, і також при цьому шарнірне з'єднання 51 включається в контейнер 1, так, що менше шансів того, що воно буде пошкоджене. Робоча поверхня кулачка 39 кулачкового елементу 31 являє собою вигнуту поверхню, яка тисне на елемент шарнірного з'єднання 40 кришки 9 за допомогою пружини 38, яка діє між робочою поверхнею кулачка 39 та виїмкою 37 шарнірного з'єднання у вставці 30. Таким чином, кулачковий елемент 31 прикладає силу до кришки 9 у напрямку від корпусу 3 контейнера 1. Як показано на Фігурі 11a, елемент шарнірного з'єднання 40 містить кулачковий елемент, який має зовнішню поверхню 45, яка, коли кришку 9 закривають, утворює зовнішню поверхня контейнера в межах вирізу (42, дивись Фігуру 9b) у корпусі 3. Кулачковий елемент елементу шарнірного з'єднання 40 також містить розташовану під кутом поверхню 46, яка розташована на зверненому до неї кулачковому елементі 31, коли кришка 9 знаходиться у закритому положенні. Розташована під кутом поверхня 46 кулачкового елементу розташована таким чином, що, коли кришку 9 закривають, кулачковий елемент 31 тисне на розташовану під кутом поверхню 46, та кришка 9 переміщується, з тим, щоб повертатись навколо стрижня 43 у закрите положення. Кулачковий елемент 31 тисне на розташовану під кутом поверхню 46 та створює момент навколо стрижня 43, який переміщує кришку 9, з тим, щоб повертатись у закрите положення. Із цієї причини, для того, щоб відкрити кришку 9, вона повинна бути повернена за рахунок сили переміщування, яка забезпечується кулачковим елементом 31. Однак, коли кришка 9 повертається у відкрите положенні, як показано на Фігурі 11b, розташована під кутом поверхня 46 кулачкового елементу шарнірного з'єднання 40 повертається від кулачкового елементу 31 та, із попередньо визначеним проміжним кутом повороту, крайка 47 елементу шарнірного з'єднання 40 між розташованою під кутом поверхнею 13 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 46 та зовнішньою поверхнею 45 переміщується над робочою поверхнею кулачка 39 таким чином, що кулачковий елемент 31 тисне на зовнішню поверхню 45 з тим, щоб змушувати кришку 9 повертатись навколо стрижня 43 у відкрите положення. Таким чином, після досягнення попередньо визначеного кута повороту, кулачковий елемент 31 діє з тим, щоб переміщувати кришку 9 у відкрите положення. Елемент шарнірного з'єднання 40, зокрема зовнішня поверхня 45 та розташована під кутом поверхня 46 кулачкового елементу, можуть розташовуватись відносно кулачкового елементу 31 таким чином, що переміщуюча дія змінює напрямок після повороту із закритого положення, що становить 45 градусів. У цьому прикладі, для перших 45 градусів повороту від закритого положення, кришка 9 буде переміщуватись назад у закрите положення за допомогою кулачкового елементу 31. Однак, після більше ніж 45 градусів повороту, переміщуюча дія буде змінюватись, з тим, щоб утримувати кришку 9 у відкритому положенні. Необхідно розуміти, що елемент шарнірного з'єднання 40 та кулачковий елемент 31 можуть розташовуватись таким чином, що напрямок переміщуючої дії змінюється після повороту із закритого положення на будь-який попередньо визначений кут, наприклад, 30 градусів, 60 градусів або 90 градусів, або на будь-яке значення в межах вказаних кутів. Найбільш переважно, кришка може переміщуватись у відкрите положення, коли досягне будь-якого значення між 35 та 45 градусів. Також, як показано на Фігурах 11a та 11b, робоча поверхня кулачка 39 кулачкового елементу 31 може мати виступ 53, який простягається від робочою поверхні кулачка 39, для утворення чутного звуку та невеликої кількості протидії, що відчувається споживачем, як тільки кришка 4 повертається у кожному напрямку. Як показано на Фігурах 11a та 11b, виступ 53 може бути розташований на робочій поверхні кулачка 39 таким чином, що крайка 47 елементу шарнірного з'єднання 40 контактує з виступом 53, то напрямок переміщуючої дії змінюється. Таким чином, споживач інформується, чутно та тактильно, що шарнірне з'єднання перемістилось до другої позиції та переміщуюча дія буде направлена у протилежному напрямку. В якості альтернативи, виступ 53 може бути забезпечений на іншій частині робочою поверхні кулачка 39 для того, щоб інформувати споживача про інше положення кришку. Наприклад, виступ 53 може бути забезпечений у положенні, яке відповідає закритому положенню, або відкритому положенню або будь-якому проміжному положенню. Необхідно розуміти, що шарнірне з'єднання 51, описане з посиланням на Фігури 11a та 11b, може бути забезпечене для будь-яких із прикладів контейнерів, описаних у цьому документі. Більше того, виїмка 37 шарнірного з'єднання може бути сформована у корпусі 3 контейнера та, як описано з посиланням на Фігури 9a-11b, у вставці, що знаходиться у корпусі 3. Із цієї причини, підпружинене шарнірне з'єднання із двопозиційним переміщуючим механізмом є незалежним від контейнера, який має вставку. Фігура 11c ілюструє подробиці іншого варіанту здійснення контейнера, щоб показати дію кришки 9, коли вона повертається навколо стрижня 43 для того, щоб відкриватись та закриватись (інші частини цього контейнера Фігури 11c можуть бути по суті подібними до контейнера, який вже описано з посиланням на варіанти здійснення Фігур 1-11b). Зокрема, Фігура 11c показує вертикальний перетин контейнера у ділянці поряд зі стрижнем 43, із кришкою у закритому положенні. Корпус 3 цього контейнер забезпечений кулачковим елементом 31, що включає гвинтову пружину 38, яка діє в якості переміщуючого засобу, та робочою поверхнею кулачка 39, край якої має виступ 53. Як тільки кришка 9 повертається із закритого положення з тим, щоб відкриватись, як показано на Фігурі 11c, повзун кришки (елемент шарнірного з'єднання) 40 повертається проти годинникової стрілки навколо стрижня або осі 43. Цей поворот є причиною того, що повзун кришки 40 тисне на робочу поверхню кулачка 39, таким чином починаючи стискати пружину 38, що таким чином протидіє цій початковій стадії повороту кришки. Однак, як тільки вершина 144 повзуна кришки 40, яка є найбільш віддаленою від стрижня 43, проходить виступ 53 на робочій поверхні кулачка, подальший поворот кришки у напрямку відкривання надає можливість пружині 38 розширюватись знову. Інакше кажучи, пружина 38 підтримує цю останню стадію повороту, який продовжується до тих пір, поки повзун 40 не досягне механічної зупинки, що забезпечено за допомогою закрайкою або виступом 126 зовнішньої поверхні корпусу 3 (або будь-якою іншою підходящою конструкцією). Вказана двостадійна дія пружини 38 забезпечує двопозиційний переміщуючий механізм для відкривання кришки 9, який приводить кришку до одного із двох переважаючих положень – або повністю відкрита, або повністю закрита (подібний механізм відносно варіантів здійснення описаний з посиланням на Фігури 11a та 11b). Необхідно відмітити, що у порівнянні з варіантами здійснення, що показані на Фігурах 11a та 11b, пружина 38 розташовується переважно у горизонтальному, ніж у вертикальному напрямку (відносно основної осі стискання та розширення). Вказана зміна розташування може допомогти 14 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 отримати більш компактне розташування, залишаючи таким чином більше простору всередині контейнеру, який може застосовуватись, наприклад, для розміщення (більшої) батареї живлення 151, так як показано на Фігурі 11c. Вказана батарея може застосовуватись для живлення різних електричних та/або електронних функціональних елементів в межах контейнера, як описано більш детально нижче. Обертальний рух повзуна кришки 40 між відкритим та закритим положенням також призводить до механічного поєднання між повзуном кришки 40 та сигналізатором 152, прикріпленим до ДП 154 (друкована плата). Зокрема, відкривання та закривання кришки активують сигналізатор 152 у протилежних напрямках, таким чином надаючи можливість застосовувати стан сигналізатора 152 для визначення того, чи кришка 9 контейнера є відкритою, чи закритою. Двопозиційне переміщення є сприятливим у цьому відношенні, оскільки воно допомагає у впевненості, що сигналізатор підтримується у одному із двох остаточних положень (вкл/викл), а не в будь-якому більш невизначеному проміжному положенні. У деяких варіанти здійснення, сигналізатор 152 та ДП 154 застосовують для керування певним електронним або електричним функціональним елементом контейнера. Наприклад, контейнер може бути забезпечений індикатором світла (таким як СВД (світловипромінюючий діод)), який спалахує, коли кришка відкрита та гасне, коли кришка закрита. Як інший приклад, контейнер може бути забезпечений засобом (таким як батарейка живлення 151) для підзарядки e-сигарети, що міститься в контейнері, та при цьому підзарядка є активною, коли кришка закрита, та неактивною, коли кришка є відкритою (та e-сигарета із цієї причини скоріше всього буде вилучена). Необхідно розуміти, що електричний та/або електронний функціональний елемент такого виду може бути включений у будь-який із контейнерів, описаних вище у відношенні Фігур 1-11b. Фігура 12 показує приклад вставки 30, яка може поміщатись у корпусі 3 контейнера 1. Вставка 30 є подібною до вставки, описаної з посиланням на Фігури 9a та 9b. Вставка, що показана на Фігурі 12, має дві підтримуючі стінки 52, які забезпечують перший та другий отвори 10, обидва для розміщення та підтримування електронних сигарет, а також допоміжний отвір 11 та необов'язкову виїмку 37 шарнірного з'єднання для пружинного механізму, описаного з посиланням на Фігури 11a та 11b. Також, вставка 30 містить закрайку 32, що простягається від верхньої крайки, так, що вставка 30 може бути вставлена та підтримуватись у відкритому краї корпусу 3. У цьому прикладі, підтримуюча стінка, що простягається між один із першого та другого отворів 10 для електронної сигарети 2 та допоміжним отвором 11, є не повною, таким чином, що один із першого та другого отворів 10 для електронної сигарети та допоміжний отвір 11 з'єднані разом. Однак, необхідно розуміти, що підтримуюча стінка 52 може простягатись повністю між цими отворами 10, 11 таким чином, щоб повністю відокремлювати їх. Необхідно також розуміти, що вставка 30, що показана на Фігурі 12, може бути легко пристосована для будь-якого із варіантів здійснення, що показані на Фігурах 1-11b, таким чином, що будь-який із наведених прикладів контейнерів може утримувати багато електронних сигарет. Необхідно розуміти, що будь-який із першого або другого отворів або допоміжний отвір може бути сформований частково частиною вставки та частково частиною корпусу контейнера. Наприклад, напівциліндрична торцева стінка корпусу контейнера може комбінуватись з напівциліндричним краєм вставки для утворення першого отвору для розміщення електронної сигарети. Необхідно розуміти, що будь-який із контейнерів, описаних з посиланням на Фігури 1-11b, може бути забезпечений багатьма отворами для розміщення багатьох електронних сигарет. Вказані багато отворів можуть бути забезпечені у вставці, яка знаходиться у камері корпусу, або в якості альтернативи, вони можуть бути сформовані за допомогою підтримуючих стінок, що простягаються від корпусу. Необхідно також розуміти, що будь-який із різних контурів відкритого краю 8 корпусу 3 та відкритого краю 16 кришки 9, описаних з посиланням на Фігури 1-8b, можуть бути забезпечені для контейнера з багатьма отворами, як показано у вставці Фігури 12. В одному прикладі, вставка 30 може містити два отвори 10 для електронних сигарет 2 та додатковий допоміжний отвір для супутнього виробу, виконаний таким чином, щоб допоміжний отвір розташований найближче до шарнірного з'єднання, де один отвір для електронної сигарети 2 розташований по центру всередині камери. Вирізаний відкритий край 8 корпусу 3 може бути таким, як описано з посиланням на Фігури 8a та 8b, з виїмкою 28, розташованою по центру, і, таким чином, співпадаючою з одним із отворів для електронних сигарет 2. Необхідно розуміти, що контейнер може бути забезпечений будь-якими шарнірними з'єднаннями, формами корпусу та кришки, вставками або будь-якими іншими ознаками, і при цьому цей винахід не обмежується вказаними конкретними прикладами, описаними з 15 UA 116019 C2 5 10 15 20 25 30 35 40 45 50 55 60 посиланням на Фігури 1-12. Приклади, описані з посиланням на Фігури 1-12 лише забезпечують ряд прикладів комбінацій різних ознак. Із цієї причини, у додатковому прикладі, контейнер, описаний з посиланням на будь-яку із Фігур 1-8b, може бути забезпечений шарнірним з'єднанням із двопозиційним переміщуючим механізмом та/або вставкою, описаними з посиланням на Фігури 9a-11b. Контейнер 1 може бути виготовлений із an непрозорого, напівпрозорого або прозорого матеріалу, або з їх комбінації. Наприклад, корпус 3 може бути виготовлений із непрозорого матеріалу, а кришка - із прозорого матеріалу, таким чином, що споживач має можливість бачити те, чи є всередині контейнера електронна сигарета. В альтернативному прикладі, корпус 3 може бути виготовлений із прозорого матеріалу. Елементи контейнера, такі як корпус та кришка, можуть бути виготовлені із прозорого, напівпрозорого або непрозорого полімерного матеріалу, такого як полікарбонат. В якості альтернативи, контейнер може бути виготовлений із металу, такого як олово або алюміній. Однак, необхідно розуміти, що контейнер може бути виготовлений із будь-якого підходящого матеріалу. Також необхідно розуміти, що електронна сигарета, для якої описані контейнери є підходящими, може мати неперервний поперечний перетин, наприклад, неперервний діаметр циліндричної форми. У цьому випадку, перший отвір та інші ознаки, що взаємодіють з електронною сигаретою, матимуть підходящий для електронної сигарети розмір та форму. Однак, якщо електронна сигарета не має неперервного розміру, наприклад, якщо електронна сигарета змінює діаметр, то перший отвір може бути сформований таким чином, щоб співпадати з ним. Це може означати, що електронна сигарета може знаходитися у першому отворі лише у певному розташуванні, та це може гарантувати, що відповідний кінець електронної сигарети завжди розташований у напрямку до кришки контейнера, коли вона знаходиться у контейнері. Будь-який із контейнерів прикладів, описаних у цьому документі, може, замість того, щоб мати підпружинене двопозиційне переміщуюче шарнірне з'єднання, бути забезпеченим торсіонною пружиною (не показано), яка переміщає кришку у закрите положення. В якості альтернативи, шарнірне з'єднання будь-якого із прикладів контейнерів може повертатись вільно, без дії будь-якої пружини. Деякі із прикладів контейнерів, описаних у цьому документі, мають вигнутий або фігурний вигляд, та при цьому необхідно розуміти, що шарнірне з'єднання може бути забезпечене на будь-який стороні контейнера. Наприклад, контейнер, що показаний на Фігурах 9a та 9b, має вигнуту зовнішню форму та, якщо контейнер виглядає випуклим зі сторони, зверненої до глядача, то шарнірне з'єднання розташовується на правій стороні. Однак, необхідно розуміти, що в якості альтернативи, шарнірне з'єднання та будь-які інші пов'язані ознаки можуть бути забезпечені на протилежній стороні, тобто, шарнірне з'єднання може бути забезпечене з лівої сторони контейнера, коли дивитись з випуклої сторони контейнера, зверненої до глядача. Всі приклади контейнерів, описані з посиланням на Фігури, забезпечені для зберігання та транспортування електронної системи доставки нікотину, такої як електронна сигарета, або для системи доставки інших ароматизованих випарів, та необов'язково також для супутнього виробу, що відноситься до вказаної електронної системи доставки нікотину або системи доставки інших ароматизованих випарів. Контейнери можуть застосовуватись під час продажу продукту, наприклад в якості демонстраційних продаж або подібного, або вони можуть продаватись окремо від електронної системи доставки нікотину. Контейнери забезпечують захист електронним системам доставки нікотину під час транспортування, зберігання та під час їх перенесення споживачем. Контейнери можуть бути кишеньковими, які дозволяють споживачу легко носити контейнер та електронну систему доставки нікотину із собою. Контейнер є надійним та надає захист від ударів, руйнування та намочування, а також захищає вміст контейнера проти бруду та можливих рідин. Для того щоб вирішити різні проблеми рівня техніки, а також зробити внесок у рівень техніки, вся сукупність цього розкриття показана за допомогою ілюстрацій різних варіантів здійснення, де заявлений(і) винахід(и) можуть бути здійснені практично, в результаті чого забезпечено чудовий контейнер для електронної системи доставки нікотину або системи доставки інших ароматизованих випарів. Переваги та ознаки цього розкриття являють собою лише репрезентативні приклади варіантів здійснення, та при цьому не є вичерпними та/або виключними. Вони представлені лише для допомоги у розумінні та роз'яснюють заявлені ознаки. Необхідно розуміти, що переваги, варіанти здійснення, приклади, функції, ознаки, структури, та/або інші аспекти цього розкриття не можуть вважатись такими, що обмежують це розкриття, яке визначене формулою винаходу, або такими, що обмежують еквівалентні ознаки, 16 UA 116019 C2 5 а також те, що можуть застосовуватись інші варіанти здійснення, та при цьому можуть бути здійснені модифікації, не виходячи за межі обсягу та/або суті розкриття. Різні варіанти здійснення можуть відповідно містити, складатись із, або складатись в основному із різних комбінацій розкритих елементів, елементів, ознак, частин, стадій, засобів, і т.і. До того ж, розкриття включає інші винаходи, наразі не заявлені, але які можуть бути заявлені у майбутньому. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Контейнер, що включає подовжену електронну систему доставки нікотину або систему доставки інших ароматизованих випарів, при цьому контейнер містить: жорсткий подовжений корпус, який утворює камеру, що включає край, який має отвір, подовжену електронну систему доставки нікотину або систему доставки інших ароматизованих випарів, вставлену у камеру через вказаний отвір, та яка підтримується у вертикальному положенні всередині камери, кришку, яка шарнірно з'єднана з вказаним корпусом для того, щоб у закритому положенні накривати вказаний отвір, двопозиційний переміщувальний механізм, налаштований переміщувати кришку до закритого положення доти, поки кришка не буде повернена у проміжне положення, за межами якого кришка переміщується до відкритого положення, сигналізатор для виявлення того, чи кришка знаходиться у відкритому, чи закритому положенні, де сигналізатор керується механічно за допомогою руху кришки, для виявлення того, чи кришка знаходиться у відкритому, чи закритому положенні, та електронний та/або електричний функціональний елемент, який керується відповідно до відкритого або закритого положення кришки, що виявляється за допомогою сигналізатора. 2. Контейнер за пунктом 1, де двопозиційний переміщуючий механізм містить кулачковий елемент та взаємодіючий кулачковий елемент на кришці, при цьому кулачковий елемент переміщується у контакт з кулачковим елементом кришки за допомогою пружинного елемента таким чином, що кришка повертається за рахунок сили переміщування пружинного елемента. 3. Контейнер за пунктом 2, де кулачковий елемент кришки містить першу та другу поверхні, розташовані під кутом одна до одної, таким чином, що вказаний кулачковий елемент протидіє першій поверхні переміщувати кришку до закритого положення та, після того як кришка повертається у проміжне положення, кулачковий елемент протидіє другій поверхні переміщувати кришку до відкритого положення. 4. Контейнер за пунктом 3, де вказаний кулачковий елемент містить виступ на поверхні вказаного кулачкового елемента, який контактує з вказаним кулачковим елементом вказаної кришки, при цьому вказаний виступ налаштований для взаємодії з крайкою між першою та другою поверхнями кулачкового елемента, для того, щоб створити чутний звук, як тільки крайка переміщується над вказаним виступом під час повороту вказаної кришки. 5. Контейнер за будь-яким із пунктів 2-4, де контейнер містить вставку, що знаходиться на краю камери. 6. Контейнер за пунктом 5, де вставка додатково містить перший отвір та допоміжний отвір, кожен із яких веде у камеру, та перегородку для розділення першого та допоміжного отворів у вставці таким чином, що подовжена електронна система доставки нікотину або система доставки інших ароматизованих випарів, вставлена у камеру через вказаний перший отвір, виступає із неї та підтримується у вертикальному положенні всередині камери за допомогою вказаної вставки. 7. Контейнер за будь-яким із попередніх пунктів, де корпус містить протилежні бічні стінки, що відокремлені за допомогою торцевих стінок на периферійній крайці кожної бічної стінки, та стрижень, який прикріплює кришку до корпусу для повороту навколо поздовжньої осі стрижня, який простягається між протилежними бічними стінками, де стрижень також розташований таким чином, що він знаходиться між торцевими стінками. 8. Контейнер за будь-яким із попередніх пунктів, де як кришка, так і корпус мають дві протилежні бічні стінки, що відокремлені за допомогою протилежних торцевих стінок, з тим, щоб утворювати камеру для розміщення електронної системи доставки нікотину або системи доставки інших ароматизованих випарів, де вказані протилежні бічні стінки вказаного корпусу та вказаної кришки є дугоподібними за формою. 9. Контейнер за будь-яким із попередніх пунктів, де вказаний край камери виконаний таким чином, щоб утворювати виїмку, та вказаний отвір сформований у вказаній виїмці на краю корпусу. 17 UA 116019 C2 5 10 15 20 25 30 10. Контейнер за будь-яким із попередніх пунктів, де кришка має бічну стінку з крайкою, яка контактує з краєм корпусу, коли кришка знаходиться у закритому положенні, та де крайка має виступаючу назовні ділянку, яка простягається у напрямку до корпусу, коли кришка знаходиться у закритому положенні. 11. Контейнер за п. 7 або п. 8, де вказані протилежні бічні стінки є довшими, ніж вказані протилежні торцеві стінки, таким чином, що вказаний контейнер має в основному подовжену дугоподібну форму. 12. Контейнер за п. 11, де дугоподібні протилежні бічні стінки мають однаковий радіус та виконані таким чином, що бічні стінки є рівномірно віддаленими. 13. Контейнер за п. 9, де виїмка розташовується по центру на краю камери. 14. Контейнер за п. 13, де виїмка є вигнутою. 15. Контейнер за п. 10, де виступаюча назовні ділянка кришки виконана таким чином, щоб співпадати з виїмкою на краю корпусу так, що кришка поширюється у вказану виїмку у закритому положенні. 16. Контейнер за будь-яким із пунктів 1-15, де кришка містить коліщатко, яке є коаксіальним із віссю повороту кришки, при цьому вказане коліщатко розташоване таким чином, що споживач має можливість контактувати з вказаним коліщатком для того, щоб повертати кришку. 17. Контейнер за п. 16, де коліщатко є по суті циліндричним та має зовнішню поверхню, що має канавку, з якою може контактувати споживач для того, щоб повертати вказане коліщатко. 18. Контейнер за п. 16 або п. 17, де корпус містить вигнуту ділянку, розташовану нижче коліщатка, де бічна стінка корпусу є вигнутою всередину. 19. Контейнер за будь-яким із пп. 1-18, де верхня стінка кришки містить закрайку, таким чином, що споживач має можливість натискати на закрайку для того, щоб повертати кришку. 20. Контейнер за будь-яким із пп. 1-19, де контейнер містить полікарбонатний матеріал. 21. Контейнер за п. 20, де кришка містить, принаймні частково, прозорий полікарбонатний матеріал. 22. Контейнер за будь-яким із пп. 1-21, де електронна система доставки нікотину або система доставки інших ароматизованих випарів вставлена у камеру через вказаний отвір. 23. Контейнер за будь-яким із пп. 1-22, де вказана електронна система доставки нікотину або система доставки інших ароматизованих випарів являє собою електронну систему доставки нікотину. 24. Контейнер за пунктом 23, де вказана електронна система доставки нікотину являє собою електронну сигарету. 18 UA 116019 C2 19 UA 116019 C2 20 UA 116019 C2 21 UA 116019 C2 22 UA 116019 C2 23 UA 116019 C2 24 UA 116019 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
