Багаточастотна вібраційна сепарувальна система, вібраційний сепаратор і спосіб вібраційної сепарації
Формула / Реферат
1. Багаточастотна вібраційна сепарувальна система з вібраційним сепаратором, що має корпус з вхідним патрубком для матеріалу, що підлягає сепарації, першим вихідним патрубком для вивантаження підрешітних часток, другим вихідним патрубком для вивантаження надрешітних часток, одне або більше решіт, встановлених в корпусі між вхідним патрубком і першим вихідним патрубком таким чином, що матеріал, що надходить в корпус крізь вхідний патрубок, має можливість взаємодіяти щонайменше з одним решетом, причому підрешітні частки проходять крізь одне або більше решіт і виходять з корпусу крізь перший вихідний патрубок у той час, як надрешітні частки не проходять крізь щонайменше одне решето і виходять з корпусу крізь другий вихідний патрубок, а також джерело одночастотного вібраційного збудження для збудження сепаратора для того, щоб просіювати сипкий матеріал, який надходить до нього,
причому багаточастотна вібраційна сепарувальна система включає в себе:
щонайменше один проміжний пристрій, змонтований з можливістю вібраційного контактного зв’язку зі сполученим з ним решетом, і
щонайменше один багаточастотний перетворювальний блок, розміщений у вібраційному сполученні зі згаданим щонайменше одним проміжним пристроєм, причому вказаний блок виконаний з можливістю перетворювати одночастотне збудження у багаточастотне для здійснення багаточастотного збудження згаданого щонайменше одного проміжного пристрою і також сполученого з ним решета, причому кожний із багаточастотних перетворювальних блоків містить:
щонайменше один виконавчий механізм для подачі енергії збудження до згаданого щонайменше одного проміжного пристрою, і
пружний з’єднувальний пристрій для приєднання згаданого щонайменше одного виконавчого механізму до опорної частини, при цьому згадана сепарувальна система також містить:
пристрій для монтажу згаданої опорної частини зі згаданим корпусом і щонайменше один пружний буферний пристрій, розміщений між згаданим щонайменше одним виконавчим механізмом і згаданим щонайменше одним проміжним пристроєм для регулювання у нелінійному режимі характеристик багаточастотного збудження, що передається між ними,
при цьому багаточастотна вібраційна сепарувальна система зв’язана з одним або більше згаданих решіт.
2. Багаточастотна вібраційна сепарувальна система за п. 1, де згаданий пристрій для монтажу згаданої опорної частини включає в себе пружний пристрій для монтажу згаданої опорної частини шляхом пружного сполучення з корпусом для передачі збудження.
3. Багаточастотна вібраційна сепарувальна система за п. 1, де згаданий пружний з'єднувальний пристрій має нелінійні характеристики силового зсуву і виконаний з можливістю забезпечення багаточастотного збудження під час впливу одночастотного збудження згаданого щонайменше одного виконавчого механізму з амплітудою, яка є достатньою, щоб примусити щонайменше один виконавчий механізм вдаряти по щонайменше одному буферному пристрою.

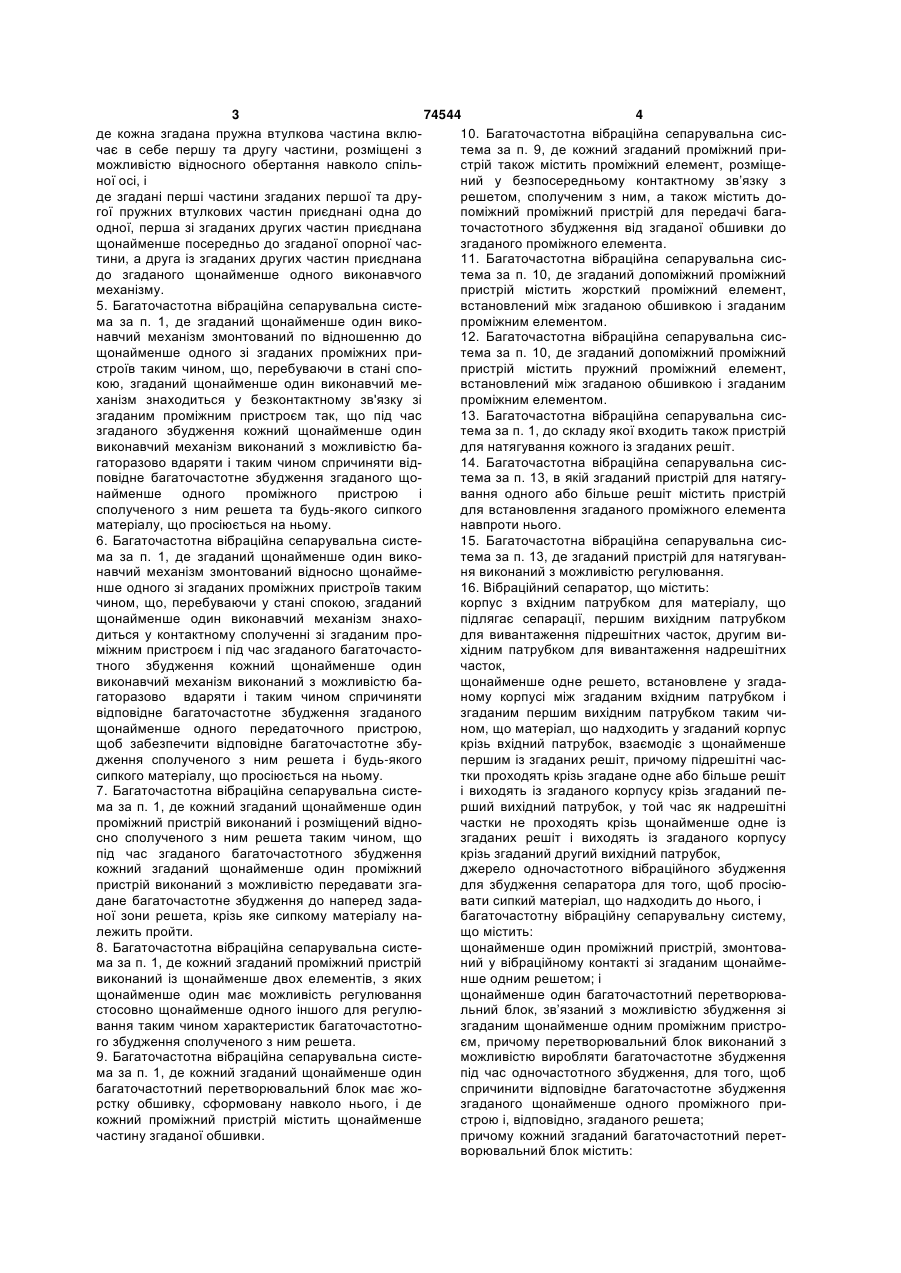

4. Багаточастотна вібраційна сепарувальна система за п. 1, де згаданий пружний з'єднувальний пристрій включає в себе пару інтегрованих пружних опор, кожна з яких має першу та другу пружні втулкові частини,
де кожна згадана пружна втулкова частина включає в себе першу та другу частини, розміщені з можливістю відносного обертання навколо спільної осі, і
де згадані перші частини згаданих першої та другої пружних втулкових частин приєднані одна до одної, перша зі згаданих других частин приєднана щонайменше посередньо до згаданої опорної частини, а друга із згаданих других частин приєднана до згаданого щонайменше одного виконавчого механізму.
5. Багаточастотна вібраційна сепарувальна система за п. 1, де згаданий щонайменше один виконавчий механізм змонтований по відношенню до щонайменше одного зі згаданих проміжних пристроїв таким чином, що, перебуваючи в стані спокою, згаданий щонайменше один виконавчий механізм знаходиться у безконтактному зв'язку зі згаданим проміжним пристроєм так, що під час згаданого збудження кожний щонайменше один виконавчий механізм виконаний з можливістю багаторазово вдаряти і таким чином спричиняти відповідне багаточастотне збудження згаданого щонайменше одного проміжного пристрою і сполученого з ним решета та будь-якого сипкого матеріалу, що просіюється на ньому.
6. Багаточастотна вібраційна сепарувальна система за п. 1, де згаданий щонайменше один виконавчий механізм змонтований відносно щонайменше одного зі згаданих проміжних пристроїв таким чином, що, перебуваючи у стані спокою, згаданий щонайменше один виконавчий механізм знаходиться у контактному сполученні зі згаданим проміжним пристроєм і під час згаданого багаточастотного збудження кожний щонайменше один виконавчий механізм виконаний з можливістю багаторазово вдаряти і таким чином спричиняти відповідне багаточастотне збудження згаданого щонайменше одного передаточного пристрою, щоб забезпечити відповідне багаточастотне збудження сполученого з ним решета і будь-якого сипкого матеріалу, що просіюється на ньому.
7. Багаточастотна вібраційна сепарувальна система за п. 1, де кожний згаданий щонайменше один проміжний пристрій виконаний і розміщений відносно сполученого з ним решета таким чином, що під час згаданого багаточастотного збудження кожний згаданий щонайменше один проміжний пристрій виконаний з можливістю передавати згадане багаточастотне збудження до наперед заданої зони решета, крізь яке сипкому матеріалу належить пройти.
8. Багаточастотна вібраційна сепарувальна система за п. 1, де кожний згаданий проміжний пристрій виконаний із щонайменше двох елементів, з яких щонайменше один має можливість регулювання стосовно щонайменше одного іншого для регулювання таким чином характеристик багаточастотного збудження сполученого з ним решета.
9. Багаточастотна вібраційна сепарувальна система за п. 1, де кожний згаданий щонайменше один багаточастотний перетворювальний блок має жорстку обшивку, сформовану навколо нього, і де кожний проміжний пристрій містить щонайменше частину згаданої обшивки.
10. Багаточастотна вібраційна сепарувальна система за п. 9, де кожний згаданий проміжний пристрій також містить проміжний елемент, розміщений у безпосередньому контактному зв’язку з решетом, сполученим з ним, а також містить допоміжний проміжний пристрій для передачі багаточастотного збудження від згаданої обшивки до згаданого проміжного елемента.
11. Багаточастотна вібраційна сепарувальна система за п. 10, де згаданий допоміжний проміжний пристрій містить жорсткий проміжний елемент, встановлений між згаданою обшивкою і згаданим проміжним елементом.
12. Багаточастотна вібраційна сепарувальна система за п. 10, де згаданий допоміжний проміжний пристрій містить пружний проміжний елемент, встановлений між згаданою обшивкою і згаданим проміжним елементом.
13. Багаточастотна вібраційна сепарувальна система за п. 1, до складу якої входить також пристрій для натягування кожного із згаданих решіт.
14. Багаточастотна вібраційна сепарувальна система за п. 13, в якій згаданий пристрій для натягування одного або більше решіт містить пристрій для встановлення згаданого проміжного елемента навпроти нього.
15. Багаточастотна вібраційна сепарувальна система за п. 13, де згаданий пристрій для натягування виконаний з можливістю регулювання.
16. Вібраційний сепаратор, що містить:
корпус з вхідним патрубком для матеріалу, що підлягає сепарації, першим вихідним патрубком для вивантаження підрешітних часток, другим вихідним патрубком для вивантаження надрешітних часток,
щонайменше одне решето, встановлене у згаданому корпусі між згаданим вхідним патрубком і згаданим першим вихідним патрубком таким чином, що матеріал, що надходить у згаданий корпус крізь вхідний патрубок, взаємодіє з щонайменше першим із згаданих решіт, причому підрешітні частки проходять крізь згадане одне або більше решіт і виходять із згаданого корпусу крізь згаданий перший вихідний патрубок, у той час як надрешітні частки не проходять крізь щонайменше одне із згаданих решіт і виходять із згаданого корпусу крізь згаданий другий вихідний патрубок,
джерело одночастотного вібраційного збудження для збудження сепаратора для того, щоб просіювати сипкий матеріал, що надходить до нього, і
багаточастотну вібраційну сепарувальну систему, що містить:
щонайменше один проміжний пристрій, змонтований у вібраційному контакті зі згаданим щонайменше одним решетом; і
щонайменше один багаточастотний перетворювальний блок, зв’язаний з можливістю збудження зі згаданим щонайменше одним проміжним пристроєм, причому перетворювальний блок виконаний з можливістю виробляти багаточастотне збудження під час одночастотного збудження, для того, щоб спричинити відповідне багаточастотне збудження згаданого щонайменше одного проміжного пристрою і, відповідно, згаданого решета;
причому кожний згаданий багаточастотний перетворювальний блок містить:
щонайменше один виконавчий механізм для подачі енергії збудження до кожного згаданого проміжного пристрою; і

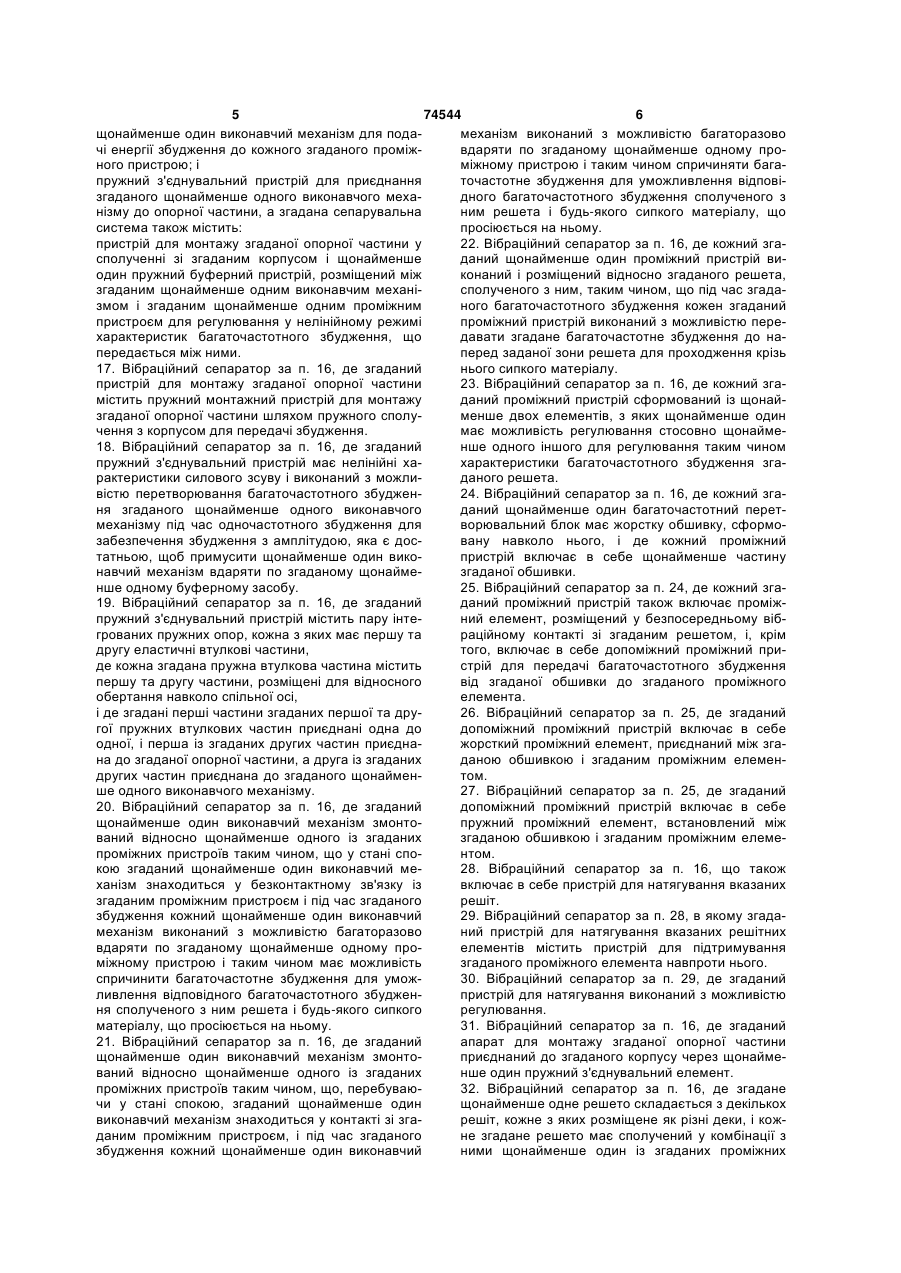

пружний з'єднувальний пристрій для приєднання згаданого щонайменше одного виконавчого механізму до опорної частини, а згадана сепарувальна система також містить:
пристрій для монтажу згаданої опорної частини у сполученні зі згаданим корпусом і щонайменше один пружний буферний пристрій, розміщений між згаданим щонайменше одним виконавчим механізмом і згаданим щонайменше одним проміжним пристроєм для регулювання у нелінійному режимі характеристик багаточастотного збудження, що передається між ними.
17. Вібраційний сепаратор за п. 16, де згаданий пристрій для монтажу згаданої опорної частини містить пружний монтажний пристрій для монтажу згаданої опорної частини шляхом пружного сполучення з корпусом для передачі збудження.
18. Вібраційний сепаратор за п. 16, де згаданий пружний з'єднувальний пристрій має нелінійні характеристики силового зсуву і виконаний з можливістю перетворювання багаточастотного збудження згаданого щонайменше одного виконавчого механізму під час одночастотного збудження для забезпечення збудження з амплітудою, яка є достатньою, щоб примусити щонайменше один виконавчий механізм вдаряти по згаданому щонайменше одному буферному засобу.
19. Вібраційний сепаратор за п. 16, де згаданий пружний з'єднувальний пристрій містить пару інтегрованих пружних опор, кожна з яких має першу та другу еластичні втулкові частини,
де кожна згадана пружна втулкова частина містить першу та другу частини, розміщені для відносного обертання навколо спільної осі,
і де згадані перші частини згаданих першої та другої пружних втулкових частин приєднані одна до одної, і перша із згаданих других частин приєднана до згаданої опорної частини, а друга із згаданих других частин приєднана до згаданого щонайменше одного виконавчого механізму.
20. Вібраційний сепаратор за п. 16, де згаданий щонайменше один виконавчий механізм змонтований відносно щонайменше одного із згаданих проміжних пристроїв таким чином, що у стані спокою згаданий щонайменше один виконавчий механізм знаходиться у безконтактному зв'язку із згаданим проміжним пристроєм і під час згаданого збудження кожний щонайменше один виконавчий механізм виконаний з можливістю багаторазово вдаряти по згаданому щонайменше одному проміжному пристрою і таким чином має можливість спричинити багаточастотне збудження для уможливлення відповідного багаточастотного збудження сполученого з ним решета і будь-якого сипкого матеріалу, що просіюється на ньому.
21. Вібраційний сепаратор за п. 16, де згаданий щонайменше один виконавчий механізм змонтований відносно щонайменше одного із згаданих проміжних пристроїв таким чином, що, перебуваючи у стані спокою, згаданий щонайменше одинвиконавчий механізм знаходиться у контакті зі згаданим проміжним пристроєм, і під час згаданого збудження кожний щонайменше один виконавчий механізм виконаний з можливістю багаторазово вдаряти по згаданому щонайменше одному проміжному пристрою і таким чином спричиняти багаточастотне збудження для уможливлення відповідного багаточастотного збудження сполученого з ним решета і будь-якого сипкого матеріалу, що просіюється на ньому.
22. Вібраційний сепаратор за п. 16, де кожний згаданий щонайменше один проміжний пристрій виконаний і розміщений відносно згаданого решета, сполученого з ним, таким чином, що під час згаданого багаточастотного збудження кожен згаданий проміжний пристрій виконаний з можливістю передавати згадане багаточастотне збудження до наперед заданої зони решета для проходження крізь нього сипкого матеріалу.
23. Вібраційний сепаратор за п. 16, де кожний згаданий проміжний пристрій сформований із щонайменше двох елементів, з яких щонайменше один має можливість регулювання стосовно щонайменше одного іншого для регулювання таким чином характеристики багаточастотного збудження згаданого решета.
24. Вібраційний сепаратор за п. 16, де кожний згаданий щонайменше один багаточастотний перетворювальний блок має жорстку обшивку, сформовану навколо нього, і де кожний проміжний пристрій включає в себе щонайменше частину згаданої обшивки.
25. Вібраційний сепаратор за п. 24, де кожний згаданий проміжний пристрій також включає проміжний елемент, розміщений у безпосередньому вібраційному контакті зі згаданим решетом, і, крім того, включає в себе допоміжний проміжний пристрій для передачі багаточастотного збудження від згаданої обшивки до згаданого проміжного елемента.
26. Вібраційний сепаратор за п. 25, де згаданий допоміжний проміжний пристрій включає в себе жорсткий проміжний елемент, приєднаний між згаданою обшивкою і згаданим проміжним елементом.
27. Вібраційний сепаратор за п. 25, де згаданий допоміжний проміжний пристрій включає в себе пружний проміжний елемент, встановлений між згаданою обшивкою і згаданим проміжним елементом.
28. Вібраційний сепаратор за п. 16, що також включає в себе пристрій для натягування вказаних решіт.
29. Вібраційний сепаратор за п. 28, в якому згаданий пристрій для натягування вказаних решітних елементів містить пристрій для підтримування згаданого проміжного елемента навпроти нього.
30. Вібраційний сепаратор за п. 29, де згаданий пристрій для натягування виконаний з можливістю регулювання.
31. Вібраційний сепаратор за п. 16, де згаданий апарат для монтажу згаданої опорної частини приєднаний до згаданого корпусу через щонайменше один пружний з'єднувальний елемент.

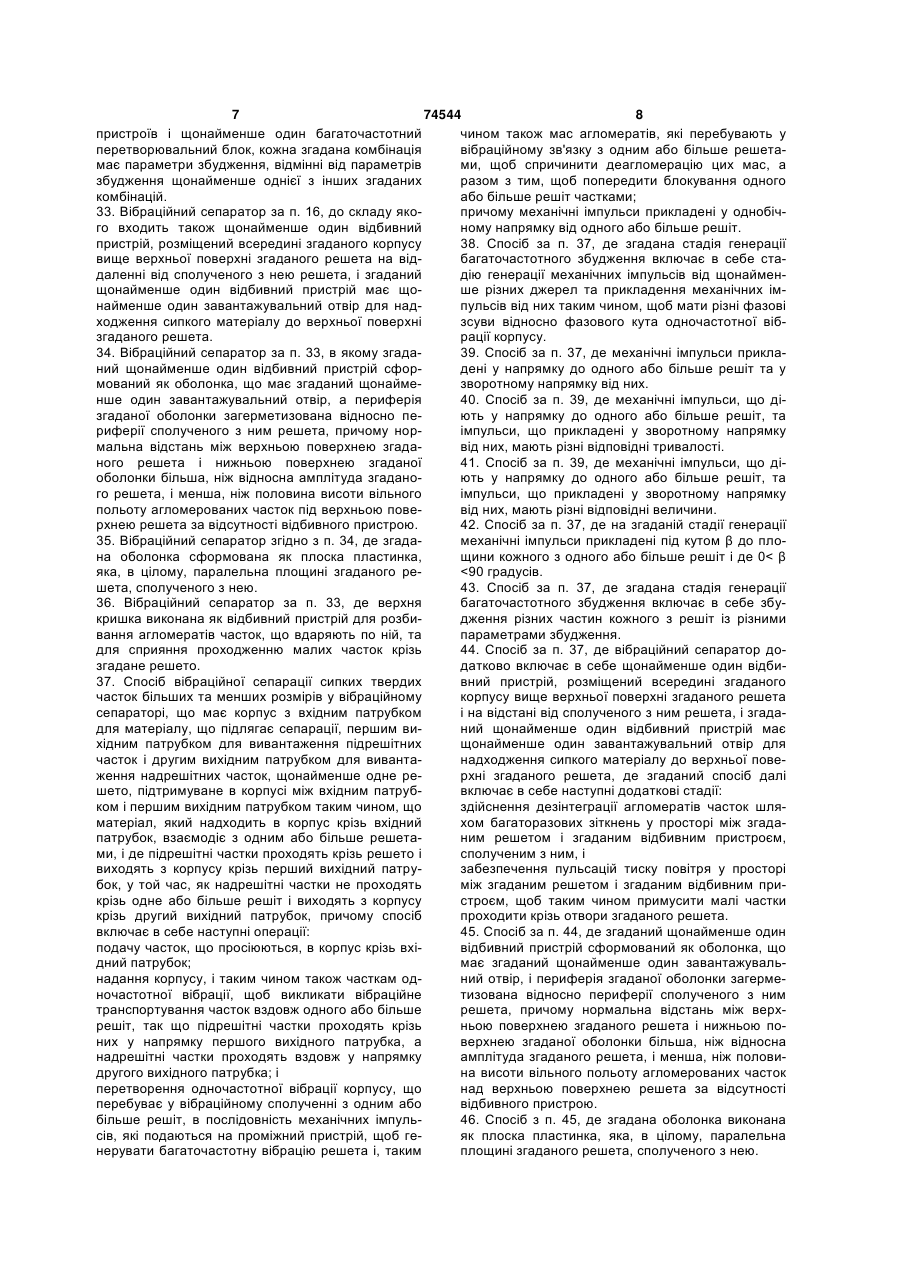

32. Вібраційний сепаратор за п. 16, де згадане щонайменше одне решето складається з декількох решіт, кожне з яких розміщене як різні деки, і кожне згадане решето має сполучений у комбінації з ними щонайменше один із згаданих проміжних пристроїв і щонайменше один багаточастотний перетворювальний блок, кожна згадана комбінація має параметри збудження, відмінні від параметрів збудження щонайменше однієї з інших згаданих комбінацій.
33. Вібраційний сепаратор за п. 16, до складу якого входить також щонайменше один відбивний пристрій, розміщений всередині згаданого корпусу вище верхньої поверхні згаданого решета на віддаленні від сполученого з нею решета, і згаданий щонайменше один відбивний пристрій має щонайменше один завантажувальний отвір для надходження сипкого матеріалу до верхньої поверхні згаданого решета.
34. Вібраційний сепаратор за п. 33, в якому згаданий щонайменше один відбивний пристрій сформований як оболонка, що має згаданий щонайменше один завантажувальний отвір, а периферія згаданої оболонки загерметизована відносно периферії сполученого з ним решета, причому нормальна відстань між верхньою поверхнею згаданого решета і нижньою поверхнею згаданої оболонки більша, ніж відносна амплітуда згаданого решета, і менша, ніж половина висоти вільного польоту агломерованих часток під верхньою поверхнею решета за відсутності відбивного пристрою.
35. Вібраційний сепаратор згідно з п. 34, де згадана оболонка сформована як плоска пластинка, яка, в цілому, паралельна площині згаданого решета, сполученого з нею.
36. Вібраційний сепаратор за п. 33, де верхня кришка виконана як відбивний пристрій для розбивання агломератів часток, що вдаряють по ній, та для сприяння проходженню малих часток крізь згадане решето.
37. Спосіб вібраційної сепарації сипких твердих часток більших та менших розмірів у вібраційному сепараторі, що має корпус з вхідним патрубком для матеріалу, що підлягає сепарації, першим вихідним патрубком для вивантаження підрешітних часток і другим вихідним патрубком для вивантаження надрешітних часток, щонайменше одне решето, підтримуване в корпусі між вхідним патрубком і першим вихідним патрубком таким чином, що матеріал, який надходить в корпус крізь вхідний патрубок, взаємодіє з одним або більше решетами, і де підрешітні частки проходять крізь решето і виходять з корпусу крізь перший вихідний патрубок, у той час, як надрешітні частки не проходять крізь одне або більше решіт і виходять з корпусу крізь другий вихідний патрубок, причому спосіб включає в себе наступні операції:
подачу часток, що просіюються, в корпус крізь вхідний патрубок;
надання корпусу, і таким чином також часткам одночастотної вібрації, щоб викликати вібраційне транспортування часток вздовж одного або більше решіт, так що підрешітні частки проходять крізь них у напрямку першого вихідного патрубка, а надрешітні частки проходять вздовж у напрямку другого вихідного патрубка; і
перетворення одночастотної вібрації корпусу, що перебуває у вібраційному сполученні з одним або більше решіт, в послідовність механічних імпульсів, які подаються на проміжний пристрій, щоб генерувати багаточастотну вібрацію решета і, таким чином також мас агломератів, які перебувають у вібраційному зв'язку з одним або більше решетами, щоб спричинити деагломерацію цих мас, а разом з тим, щоб попередити блокування одного або більше решіт частками;
причому механічні імпульси прикладені у однобічному напрямку від одного або більше решіт.
38. Спосіб за п. 37, де згадана стадія генерації багаточастотного збудження включає в себе стадію генерації механічних імпульсів від щонайменше різних джерел та прикладення механічних імпульсів від них таким чином, щоб мати різні фазові зсуви відносно фазового кута одночастотної вібрації корпусу.
39. Спосіб за п. 37, де механічні імпульси прикладені у напрямку до одного або більше решіт та у зворотному напрямку від них.
40. Спосіб за п. 39, де механічні імпульси, що діють у напрямку до одного або більше решіт, та імпульси, що прикладені у зворотному напрямку від них, мають різні відповідні тривалості.
41. Спосіб за п. 39, де механічні імпульси, що діють у напрямку до одного або більше решіт, та імпульси, що прикладені у зворотному напрямку від них, мають різні відповідні величини.
42. Спосіб за п. 37, де на згаданій стадії генерації механічні імпульси прикладені під кутом β до площини кожного з одного або більше решіт і де 0< β <90 градусів.
43. Спосіб за п. 37, де згадана стадія генерації багаточастотного збудження включає в себе збудження різних частин кожного з решіт із різними параметрами збудження.
44. Спосіб за п. 37, де вібраційний сепаратор додатково включає в себе щонайменше один відбивний пристрій, розміщений всередині згаданого корпусу вище верхньої поверхні згаданого решета і на відстані від сполученого з ним решета, і згаданий щонайменше один відбивний пристрій має щонайменше один завантажувальний отвір для надходження сипкого матеріалу до верхньої поверхні згаданого решета, де згаданий спосіб далі включає в себе наступні додаткові стадії:
здійснення дезінтеграції агломератів часток шляхом багаторазових зіткнень у просторі між згаданим решетом і згаданим відбивним пристроєм, сполученим з ним, і
забезпечення пульсацій тиску повітря у просторі між згаданим решетом і згаданим відбивним пристроєм, щоб таким чином примусити малі частки проходити крізь отвори згаданого решета.
45. Спосіб за п. 44, де згаданий щонайменше один відбивний пристрій сформований як оболонка, що має згаданий щонайменше один завантажувальний отвір, і периферія згаданої оболонки загерметизована відносно периферії сполученого з ним решета, причому нормальна відстань між верхньою поверхнею згаданого решета і нижньою поверхнею згаданої оболонки більша, ніж відносна амплітуда згаданого решета, і менша, ніж половина висоти вільного польоту агломерованих часток над верхньою поверхнею решета за відсутності відбивного пристрою.
46. Спосіб з п. 45, де згадана оболонка виконана як плоска пластинка, яка, в цілому, паралельна площині згаданого решета, сполученого з нею.

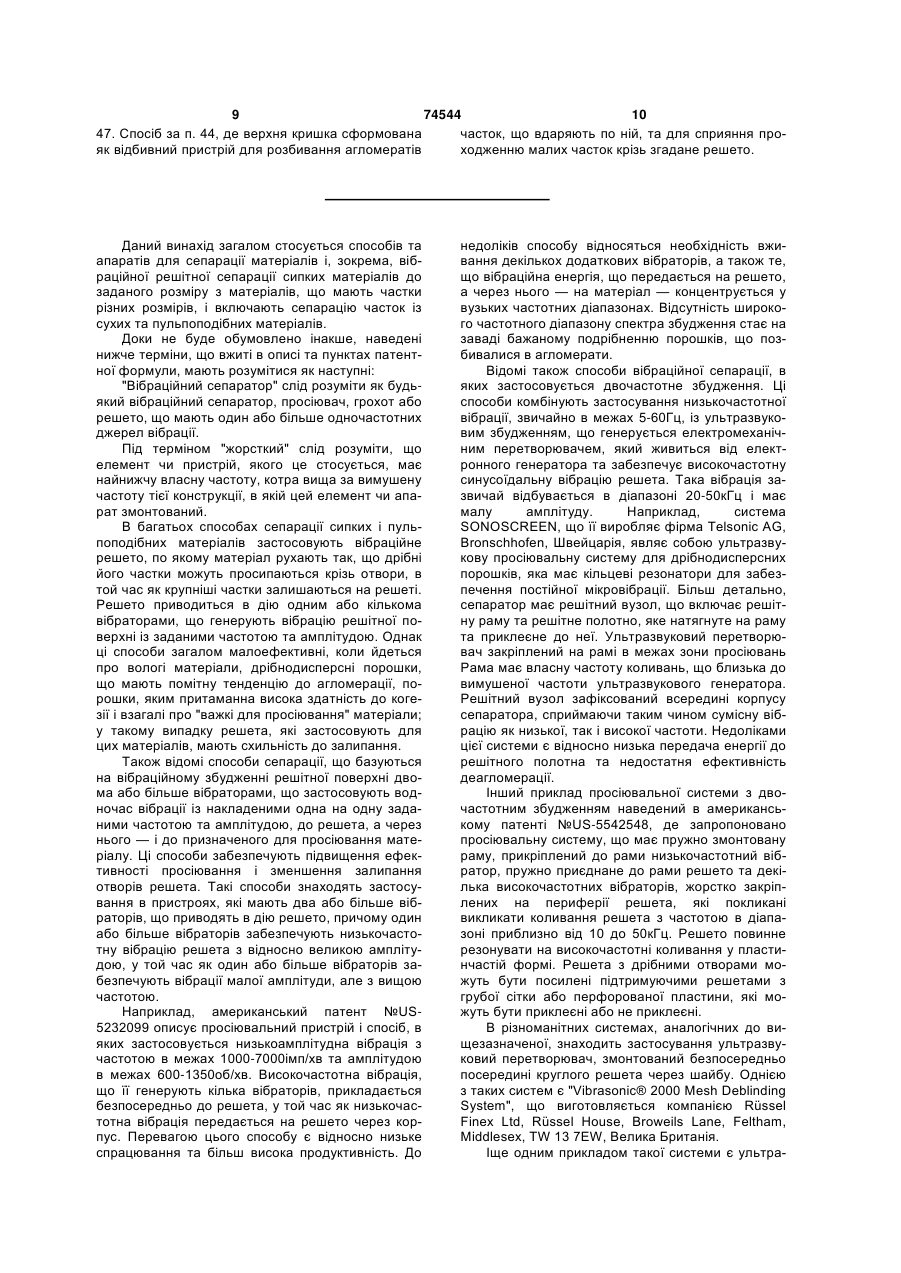

47. Спосіб за п. 44, де верхня кришка сформована як відбивний пристрій для розбивання агломератів часток, що вдаряють по ній, та для сприяння проходженню малих часток крізь згадане решето.
Текст

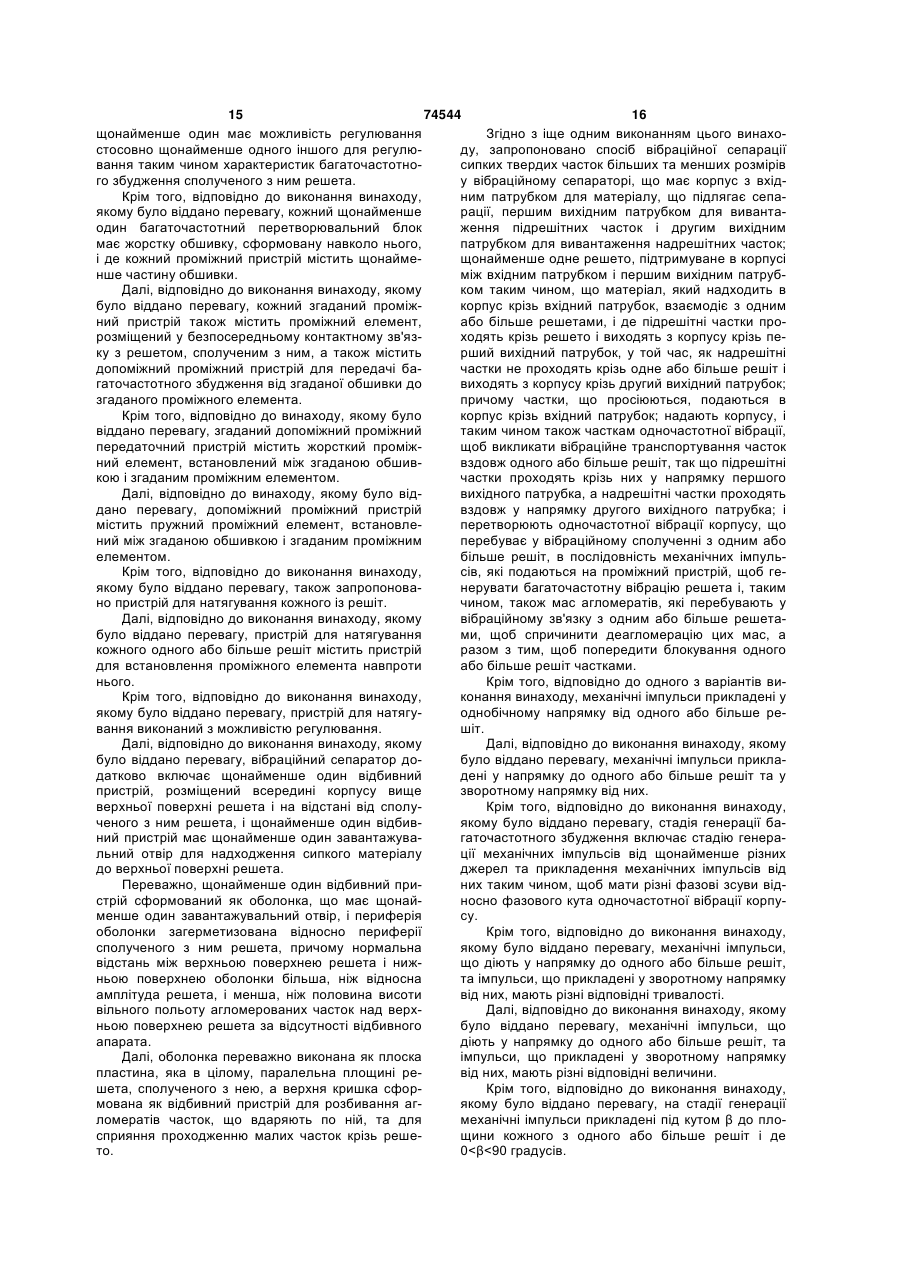

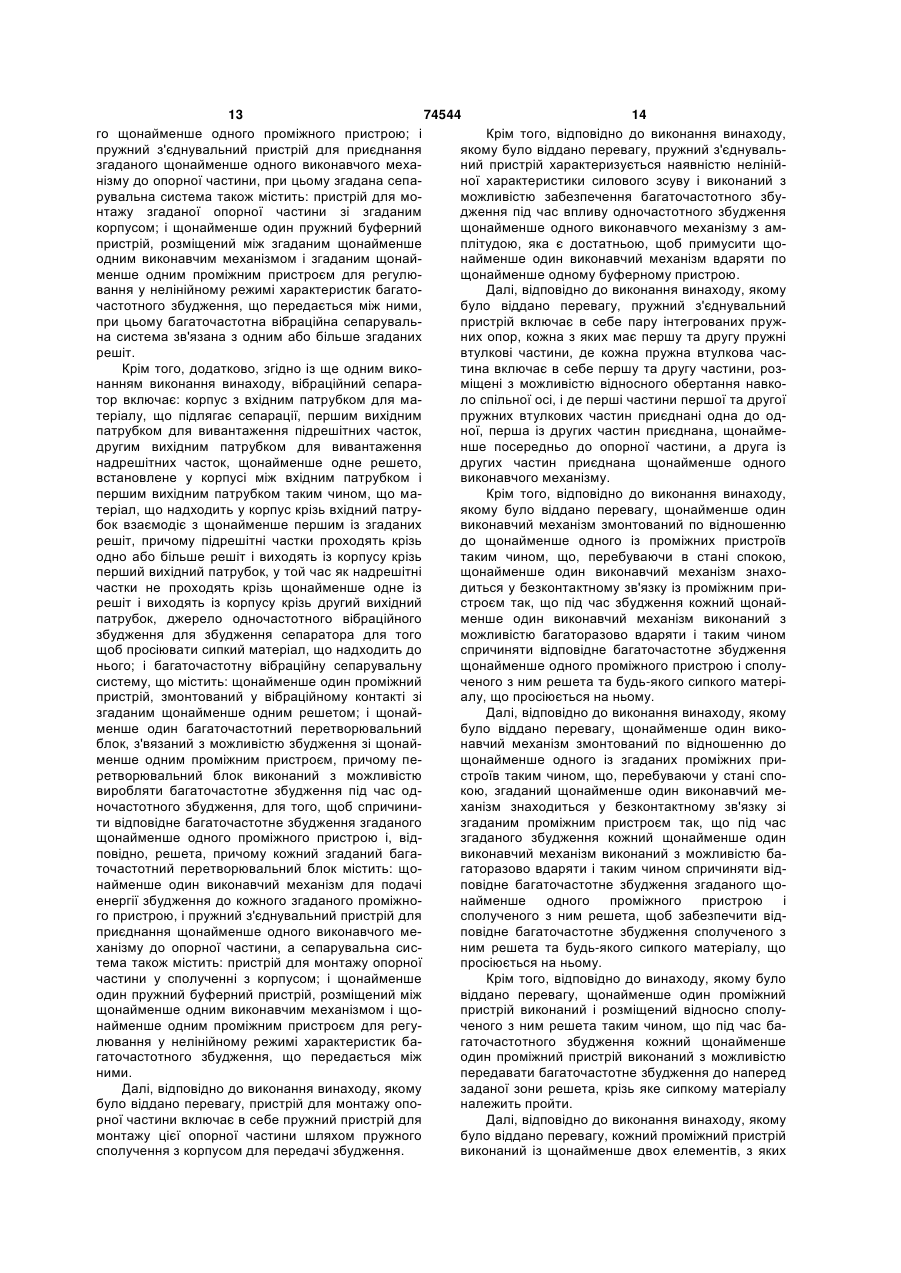

1. Багаточастотна вібраційна сепарувальна система з вібраційним сепаратором, що має корпус з вхідним патрубком для матеріалу, що підлягає сепарації, першим вихідним патрубком для вивантаження підрешітних часток, другим вихідним патрубком для вивантаження надрешітних часток, одне або більше решіт, встановлених в корпусі між вхідним патрубком і першим вихідним патрубком таким чином, що матеріал, що надходить в корпус крізь вхідний патрубок, має можливість взаємодіяти щонайменше з одним решетом, причому підрешітні частки проходять крізь одне або більше решіт і виходять з корпусу крізь перший вихідний патрубок у той час, як надрешітні частки не проходять крізь щонайменше одне решето і виходять з корпусу крізь другий вихідний патрубок, а також джерело одночастотного вібраційного збудження для збудження сепаратора для того, щоб просіювати сипкий матеріал, який надходить до нього, причому багаточастотна вібраційна сепарувальна система включає в себе: щонайменше один проміжний пристрій, змонтований з можливістю вібраційного контактного зв’язку зі сполученим з ним решетом, і щонайменше один багаточастотний перетворювальний блок, розміщений у вібраційному сполученні 2 (19) 1 3 74544 4 де кожна згадана пружна втулкова частина вклю10. Багаточастотна вібраційна сепарувальна сисчає в себе першу та другу частини, розміщені з тема за п. 9, де кожний згаданий проміжний приможливістю відносного обертання навколо спільстрій також містить проміжний елемент, розміщеної осі, і ний у безпосередньому контактному зв’язку з де згадані перші частини згаданих першої та друрешетом, сполученим з ним, а також містить догої пружних втулкових частин приєднані одна до поміжний проміжний пристрій для передачі багаодної, перша зі згаданих других частин приєднана точастотного збудження від згаданої обшивки до щонайменше посередньо до згаданої опорної часзгаданого проміжного елемента. тини, а друга із згаданих других частин приєднана 11. Багаточастотна вібраційна сепарувальна сисдо згаданого щонайменше одного виконавчого тема за п. 10, де згаданий допоміжний проміжний механізму. пристрій містить жорсткий проміжний елемент, 5. Багаточастотна вібраційна сепарувальна систевстановлений між згаданою обшивкою і згаданим ма за п. 1, де згаданий щонайменше один викопроміжним елементом. навчий механізм змонтований по відношенню до 12. Багаточастотна вібраційна сепарувальна сисщонайменше одного зі згаданих проміжних притема за п. 10, де згаданий допоміжний проміжний строїв таким чином, що, перебуваючи в стані спопристрій містить пружний проміжний елемент, кою, згаданий щонайменше один виконавчий мевстановлений між згаданою обшивкою і згаданим ханізм знаходиться у безконтактному зв'язку зі проміжним елементом. згаданим проміжним пристроєм так, що під час 13. Багаточастотна вібраційна сепарувальна сисзгаданого збудження кожний щонайменше один тема за п. 1, до складу якої входить також пристрій виконавчий механізм виконаний з можливістю бадля натягування кожного із згаданих решіт. гаторазово вдаряти і таким чином спричиняти від14. Багаточастотна вібраційна сепарувальна сисповідне багаточастотне збудження згаданого щотема за п. 13, в якій згаданий пристрій для натягунайменше одного проміжного пристрою і вання одного або більше решіт містить пристрій сполученого з ним решета та будь-якого сипкого для встановлення згаданого проміжного елемента матеріалу, що просіюється на ньому. навпроти нього. 6. Багаточастотна вібраційна сепарувальна систе15. Багаточастотна вібраційна сепарувальна сисма за п. 1, де згаданий щонайменше один викотема за п. 13, де згаданий пристрій для натягуваннавчий механізм змонтований відносно щонайменя виконаний з можливістю регулювання. нше одного зі згаданих проміжних пристроїв таким 16. Вібраційний сепаратор, що містить: чином, що, перебуваючи у стані спокою, згаданий корпус з вхідним патрубком для матеріалу, що щонайменше один виконавчий механізм знахопідлягає сепарації, першим вихідним патрубком диться у контактному сполученні зі згаданим продля вивантаження підрешітних часток, другим виміжним пристроєм і під час згаданого багаточастохідним патрубком для вивантаження надрешітних тного збудження кожний щонайменше один часток, виконавчий механізм виконаний з можливістю бащонайменше одне решето, встановлене у згадагаторазово вдаряти і таким чином спричиняти ному корпусі між згаданим вхідним патрубком і відповідне багаточастотне збудження згаданого згаданим першим вихідним патрубком таким чищонайменше одного передаточного пристрою, ном, що матеріал, що надходить у згаданий корпус щоб забезпечити відповідне багаточастотне збукрізь вхідний патрубок, взаємодіє з щонайменше дження сполученого з ним решета і будь-якого першим із згаданих решіт, причому підрешітні чассипкого матеріалу, що просіюється на ньому. тки проходять крізь згадане одне або більше решіт 7. Багаточастотна вібраційна сепарувальна систеі виходять із згаданого корпусу крізь згаданий пема за п. 1, де кожний згаданий щонайменше один рший вихідний патрубок, у той час як надрешітні проміжний пристрій виконаний і розміщений відночастки не проходять крізь щонайменше одне із сно сполученого з ним решета таким чином, що згаданих решіт і виходять із згаданого корпусу під час згаданого багаточастотного збудження крізь згаданий другий вихідний патрубок, кожний згаданий щонайменше один проміжний джерело одночастотного вібраційного збудження пристрій виконаний з можливістю передавати згадля збудження сепаратора для того, щоб просіюдане багаточастотне збудження до наперед задавати сипкий матеріал, що надходить до нього, і ної зони решета, крізь яке сипкому матеріалу набагаточастотну вібраційну сепарувальну систему, лежить пройти. що містить: 8. Багаточастотна вібраційна сепарувальна систещонайменше один проміжний пристрій, змонтовама за п. 1, де кожний згаданий проміжний пристрій ний у вібраційному контакті зі згаданим щонаймевиконаний із щонайменше двох елементів, з яких нше одним решетом; і щонайменше один має можливість регулювання щонайменше один багаточастотний перетворювастосовно щонайменше одного іншого для регулюльний блок, зв’язаний з можливістю збудження зі вання таким чином характеристик багаточастотнозгаданим щонайменше одним проміжним пристрого збудження сполученого з ним решета. єм, причому перетворювальний блок виконаний з 9. Багаточастотна вібраційна сепарувальна системожливістю виробляти багаточастотне збудження ма за п. 1, де кожний згаданий щонайменше один під час одночастотного збудження, для того, щоб багаточастотний перетворювальний блок має жоспричинити відповідне багаточастотне збудження рстку обшивку, сформовану навколо нього, і де згаданого щонайменше одного проміжного прикожний проміжний пристрій містить щонайменше строю і, відповідно, згаданого решета; частину згаданої обшивки. причому кожний згаданий багаточастотний перетворювальний блок містить: 5 74544 6 щонайменше один виконавчий механізм для подамеханізм виконаний з можливістю багаторазово чі енергії збудження до кожного згаданого проміжвдаряти по згаданому щонайменше одному проного пристрою; і міжному пристрою і таким чином спричиняти багапружний з'єднувальний пристрій для приєднання точастотне збудження для уможливлення відповізгаданого щонайменше одного виконавчого мехадного багаточастотного збудження сполученого з нізму до опорної частини, а згадана сепарувальна ним решета і будь-якого сипкого матеріалу, що система також містить: просіюється на ньому. пристрій для монтажу згаданої опорної частини у 22. Вібраційний сепаратор за п. 16, де кожний згасполученні зі згаданим корпусом і щонайменше даний щонайменше один проміжний пристрій виодин пружний буферний пристрій, розміщений між конаний і розміщений відносно згаданого решета, згаданим щонайменше одним виконавчим механісполученого з ним, таким чином, що під час згадазмом і згаданим щонайменше одним проміжним ного багаточастотного збудження кожен згаданий пристроєм для регулювання у нелінійному режимі проміжний пристрій виконаний з можливістю перехарактеристик багаточастотного збудження, що давати згадане багаточастотне збудження до напередається між ними. перед заданої зони решета для проходження крізь 17. Вібраційний сепаратор за п. 16, де згаданий нього сипкого матеріалу. пристрій для монтажу згаданої опорної частини 23. Вібраційний сепаратор за п. 16, де кожний згамістить пружний монтажний пристрій для монтажу даний проміжний пристрій сформований із щонайзгаданої опорної частини шляхом пружного сполуменше двох елементів, з яких щонайменше один чення з корпусом для передачі збудження. має можливість регулювання стосовно щонайме18. Вібраційний сепаратор за п. 16, де згаданий нше одного іншого для регулювання таким чином пружний з'єднувальний пристрій має нелінійні хахарактеристики багаточастотного збудження згарактеристики силового зсуву і виконаний з можлиданого решета. вістю перетворювання багаточастотного збуджен24. Вібраційний сепаратор за п. 16, де кожний зганя згаданого щонайменше одного виконавчого даний щонайменше один багаточастотний перетмеханізму під час одночастотного збудження для ворювальний блок має жорстку обшивку, сформозабезпечення збудження з амплітудою, яка є досвану навколо нього, і де кожний проміжний татньою, щоб примусити щонайменше один викопристрій включає в себе щонайменше частину навчий механізм вдаряти по згаданому щонаймезгаданої обшивки. нше одному буферному засобу. 25. Вібраційний сепаратор за п. 24, де кожний зга19. Вібраційний сепаратор за п. 16, де згаданий даний проміжний пристрій також включає проміжпружний з'єднувальний пристрій містить пару інтений елемент, розміщений у безпосередньому вібгрованих пружних опор, кожна з яких має першу та раційному контакті зі згаданим решетом, і, крім другу еластичні втулкові частини, того, включає в себе допоміжний проміжний приде кожна згадана пружна втулкова частина містить стрій для передачі багаточастотного збудження першу та другу частини, розміщені для відносного від згаданої обшивки до згаданого проміжного обертання навколо спільної осі, елемента. і де згадані перші частини згаданих першої та дру26. Вібраційний сепаратор за п. 25, де згаданий гої пружних втулкових частин приєднані одна до допоміжний проміжний пристрій включає в себе одної, і перша із згаданих других частин приєднажорсткий проміжний елемент, приєднаний між згана до згаданої опорної частини, а друга із згаданих даною обшивкою і згаданим проміжним елемендругих частин приєднана до згаданого щонайментом. ше одного виконавчого механізму. 27. Вібраційний сепаратор за п. 25, де згаданий 20. Вібраційний сепаратор за п. 16, де згаданий допоміжний проміжний пристрій включає в себе щонайменше один виконавчий механізм змонтопружний проміжний елемент, встановлений між ваний відносно щонайменше одного із згаданих згаданою обшивкою і згаданим проміжним елемепроміжних пристроїв таким чином, що у стані спонтом. кою згаданий щонайменше один виконавчий ме28. Вібраційний сепаратор за п. 16, що також ханізм знаходиться у безконтактному зв'язку із включає в себе пристрій для натягування вказаних згаданим проміжним пристроєм і під час згаданого решіт. збудження кожний щонайменше один виконавчий 29. Вібраційний сепаратор за п. 28, в якому згадамеханізм виконаний з можливістю багаторазово ний пристрій для натягування вказаних решітних вдаряти по згаданому щонайменше одному проелементів містить пристрій для підтримування міжному пристрою і таким чином має можливість згаданого проміжного елемента навпроти нього. спричинити багаточастотне збудження для умож30. Вібраційний сепаратор за п. 29, де згаданий ливлення відповідного багаточастотного збудженпристрій для натягування виконаний з можливістю ня сполученого з ним решета і будь-якого сипкого регулювання. матеріалу, що просіюється на ньому. 31. Вібраційний сепаратор за п. 16, де згаданий 21. Вібраційний сепаратор за п. 16, де згаданий апарат для монтажу згаданої опорної частини щонайменше один виконавчий механізм змонтоприєднаний до згаданого корпусу через щонаймеваний відносно щонайменше одного із згаданих нше один пружний з'єднувальний елемент. проміжних пристроїв таким чином, що, перебуваю32. Вібраційний сепаратор за п. 16, де згадане чи у стані спокою, згаданий щонайменше один щонайменше одне решето складається з декількох виконавчий механізм знаходиться у контакті зі згарешіт, кожне з яких розміщене як різні деки, і кожданим проміжним пристроєм, і під час згаданого не згадане решето має сполучений у комбінації з збудження кожний щонайменше один виконавчий ними щонайменше один із згаданих проміжних 7 74544 8 пристроїв і щонайменше один багаточастотний чином також мас агломератів, які перебувають у перетворювальний блок, кожна згадана комбінація вібраційному зв'язку з одним або більше решетамає параметри збудження, відмінні від параметрів ми, щоб спричинити деагломерацію цих мас, а збудження щонайменше однієї з інших згаданих разом з тим, щоб попередити блокування одного комбінацій. або більше решіт частками; 33. Вібраційний сепаратор за п. 16, до складу якопричому механічні імпульси прикладені у однобічго входить також щонайменше один відбивний ному напрямку від одного або більше решіт. пристрій, розміщений всередині згаданого корпусу 38. Спосіб за п. 37, де згадана стадія генерації вище верхньої поверхні згаданого решета на відбагаточастотного збудження включає в себе стадаленні від сполученого з нею решета, і згаданий дію генерації механічних імпульсів від щонайменщонайменше один відбивний пристрій має щоше різних джерел та прикладення механічних імнайменше один завантажувальний отвір для надпульсів від них таким чином, щоб мати різні фазові ходження сипкого матеріалу до верхньої поверхні зсуви відносно фазового кута одночастотної вібзгаданого решета. рації корпусу. 34. Вібраційний сепаратор за п. 33, в якому згада39. Спосіб за п. 37, де механічні імпульси прикланий щонайменше один відбивний пристрій сфордені у напрямку до одного або більше решіт та у мований як оболонка, що має згаданий щонаймезворотному напрямку від них. нше один завантажувальний отвір, а периферія 40. Спосіб за п. 39, де механічні імпульси, що дізгаданої оболонки загерметизована відносно пеють у напрямку до одного або більше решіт, та риферії сполученого з ним решета, причому норімпульси, що прикладені у зворотному напрямку мальна відстань між верхньою поверхнею згадавід них, мають різні відповідні тривалості. ного решета і нижньою поверхнею згаданої 41. Спосіб за п. 39, де механічні імпульси, що діоболонки більша, ніж відносна амплітуда згаданоють у напрямку до одного або більше решіт, та го решета, і менша, ніж половина висоти вільного імпульси, що прикладені у зворотному напрямку польоту агломерованих часток під верхньою повевід них, мають різні відповідні величини. рхнею решета за відсутності відбивного пристрою. 42. Спосіб за п. 37, де на згаданій стадії генерації 35. Вібраційний сепаратор згідно з п. 34, де згадамеханічні імпульси прикладені під кутом β до плона оболонка сформована як плоска пластинка, щини кожного з одного або більше решіт і де 0< β яка, в цілому, паралельна площині згаданого ре
ДивитисяДодаткова інформація
Назва патенту англійськоюMultifrequency vibratory system, vibratory separator and method for vibratory separation
Назва патенту російськоюМногочастотная вибрационная сепарирующая система, вибрационный сепаратор и способ вибрационной сепарации
Автори російськоюKRUSH Iona, OBODAN Yuri
МПК / Мітки
МПК: B07B 1/42
Мітки: сепаратор, сепарувальна, система, вібраційна, сепарації, спосіб, вібраційної, багаточастотна, вібраційний
