Кодування і мультиплексування керуючої інформації у системі бездротового зв’язку

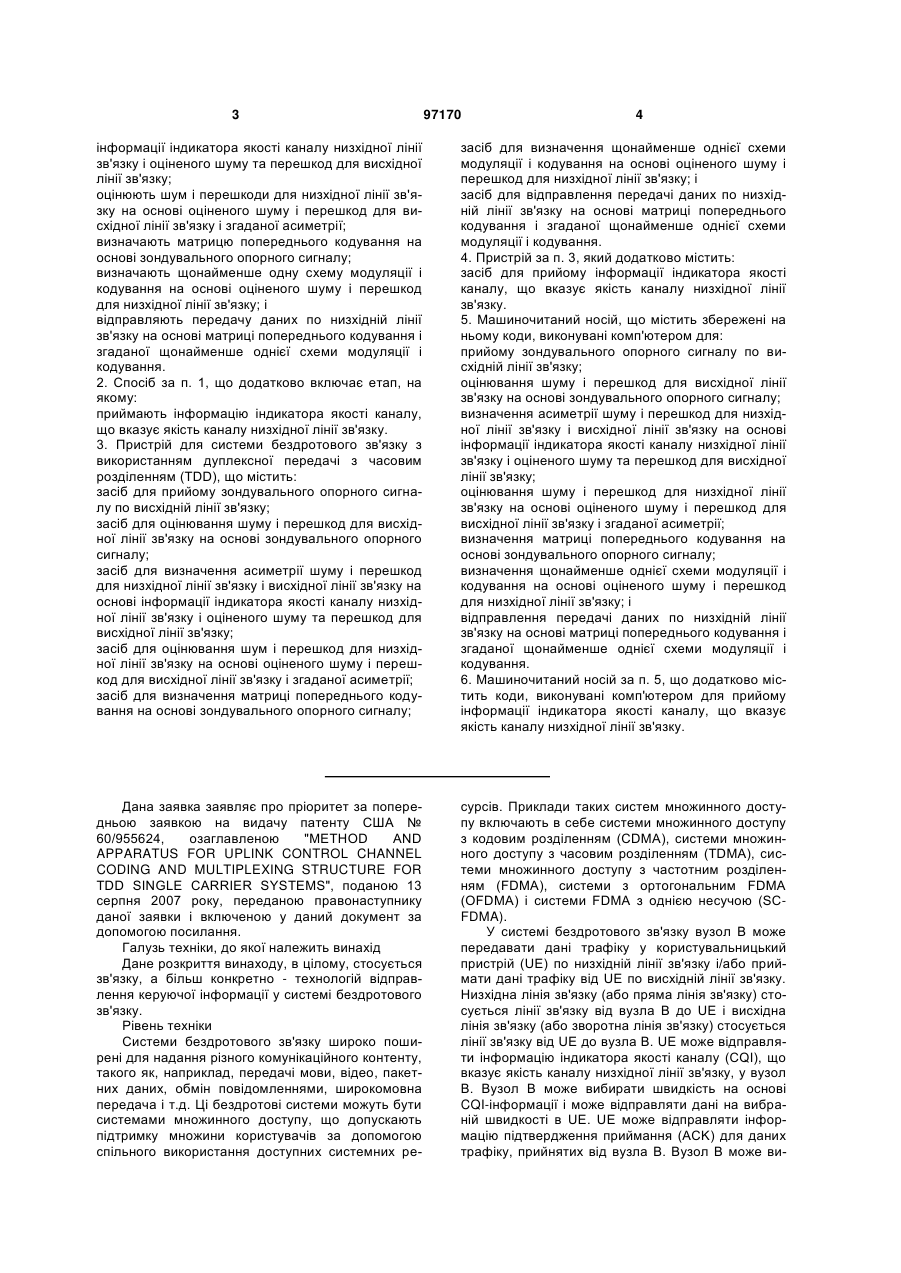

1. Спосіб відправлення даних у системі бездротового зв'язку з використанням дуплексної передачі з часовим розділенням (TDD), що включає етапи, на яких: приймають зондувальний опорний сигнал по висхідній лінії зв'язку; оцінюють шум і перешкоди для висхідної лінії зв'язку на основі зондувального опорного сигналу; визначають асиметрію шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку на основі UA (21) a201002687 (22) 13.08.2008 (24) 10.01.2012 (86) PCT/US2008/073054, 13.08.2008 (31) 60/955,624 (32) 13.08.2007 (33) US (31) 12/190,461 (32) 12.08.2008 (33) US (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) МАЛЛАДІ ДУРГА ПРАСАД, US, КІМ БІОУНГХООН, US, МОНТОХО ХУАН, US, САРКАР САНДІП, US (73) КВЕЛКОММ ІНКОРПОРЕЙТЕД, US (56) Myeongyun Cho; Hangyu Cho; Sangmin Ro; Daesik Hong: " novel time spreading method for down-link OFDM-code division multiplexing systems"; VEHICULAR TECHNOLOGY CONFERENCE. VTC2004-FALL (IEEE CAT. NO.04CH37575) IEEE PISCATAWAY, NJ, USA; 26.09.2004 EP 1750387 A; 07.02.2007 Galda D; Rohling H: "A low complexity transmitter structure for OFDM-FDMA uplink systems"; VTC SPRING 2002. IEEE 55TH. VEHICULAR TECHNOLOGY CONFERENCE. PROCEEDINGS; 06.05.2002 NTT DOCOMO; FUJITSU; MITSUBISHI ELECTRIC; NEC; SHARP; TOSHIBA CORPORATION: "Coding Scheme of L1/L2 Control Channel for E-UTRA Downlink"; (Retrieved from from the Internet: http://www.3gpp.org/ftp/tsg_ran/WG1_RL1/TSGR1_A H/LTE_AH_June-06/Docs/); 07.06.2007 WO 2007133411 A; 22.11.2007 Philips: "Reduction of HS-DPCCH power requirements"; 3GPP Draft; R1-02-1085, 20020826 3rd Generation Partnership Project (3GPP), Mobile Competence Centre; 650, route des Lucioles; F06921 Sophia-Antipolis Cedex; France; 15.08.2002 Agilent Technologies: "Clarification of BLER for CQI under fading"; 3GPP Draft; R4-051043, 20050903 3rd Generation Partnership Project (3GPP), Mobile Competence Centre; 650, route des Lucioles; F06921 Sophia-Antipolis Cedex; France; 02.09.2005 2 (19) 1 3 97170 4 інформації індикатора якості каналу низхідної лінії зв'язку і оціненого шуму та перешкод для висхідної лінії зв'язку; оцінюють шум і перешкоди для низхідної лінії зв'язку на основі оціненого шуму і перешкод для висхідної лінії зв'язку і згаданої асиметрії; визначають матрицю попереднього кодування на основі зондувального опорного сигналу; визначають щонайменше одну схему модуляції і кодування на основі оціненого шуму і перешкод для низхідної лінії зв'язку; і відправляють передачу даних по низхідній лінії зв'язку на основі матриці попереднього кодування і згаданої щонайменше однієї схеми модуляції і кодування. 2. Спосіб за п. 1, що додатково включає етап, на якому: приймають інформацію індикатора якості каналу, що вказує якість каналу низхідної лінії зв'язку. 3. Пристрій для системи бездротового зв'язку з використанням дуплексної передачі з часовим розділенням (TDD), що містить: засіб для прийому зондувального опорного сигналу по висхідній лінії зв'язку; засіб для оцінювання шуму і перешкод для висхідної лінії зв'язку на основі зондувального опорного сигналу; засіб для визначення асиметрії шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку на основі інформації індикатора якості каналу низхідної лінії зв'язку і оціненого шуму та перешкод для висхідної лінії зв'язку; засіб для оцінювання шум і перешкод для низхідної лінії зв'язку на основі оціненого шуму і перешкод для висхідної лінії зв'язку і згаданої асиметрії; засіб для визначення матриці попереднього кодування на основі зондувального опорного сигналу; засіб для визначення щонайменше однієї схеми модуляції і кодування на основі оціненого шуму і перешкод для низхідної лінії зв'язку; і засіб для відправлення передачі даних по низхідній лінії зв'язку на основі матриці попереднього кодування і згаданої щонайменше однієї схеми модуляції і кодування. 4. Пристрій за п. 3, який додатково містить: засіб для прийому інформації індикатора якості каналу, що вказує якість каналу низхідної лінії зв'язку. 5. Машиночитаний носій, що містить збережені на ньому коди, виконувані комп'ютером для: прийому зондувального опорного сигналу по висхідній лінії зв'язку; оцінювання шуму і перешкод для висхідної лінії зв'язку на основі зондувального опорного сигналу; визначення асиметрії шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку на основі інформації індикатора якості каналу низхідної лінії зв'язку і оціненого шуму та перешкод для висхідної лінії зв'язку; оцінювання шуму і перешкод для низхідної лінії зв'язку на основі оціненого шуму і перешкод для висхідної лінії зв'язку і згаданої асиметрії; визначення матриці попереднього кодування на основі зондувального опорного сигналу; визначення щонайменше однієї схеми модуляції і кодування на основі оціненого шуму і перешкод для низхідної лінії зв'язку; і відправлення передачі даних по низхідній лінії зв'язку на основі матриці попереднього кодування і згаданої щонайменше однієї схеми модуляції і кодування. 6. Машиночитаний носій за п. 5, що додатково містить коди, виконувані комп'ютером для прийому інформації індикатора якості каналу, що вказує якість каналу низхідної лінії зв'язку. Дана заявка заявляє про пріоритет за попередньою заявкою на видачу патенту США № 60/955624, озаглавленою "METHOD AND APPARATUS FOR UPLINK CONTROL CHANNEL CODING AND MULTIPLEXING STRUCTURE FOR TDD SINGLE CARRIER SYSTEMS", поданою 13 серпня 2007 року, переданою правонаступнику даної заявки і включеною у даний документ за допомогою посилання. Галузь техніки, до якої належить винахід Дане розкриття винаходу, в цілому, стосується зв'язку, а більш конкретно - технологій відправлення керуючої інформації у системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко поширені для надання різного комунікаційного контенту, такого як, наприклад, передачі мови, відео, пакетних даних, обмін повідомленнями, широкомовна передача і т.д. Ці бездротові системи можуть бути системами множинного доступу, що допускають підтримку множини користувачів за допомогою спільного використання доступних системних ре сурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи з ортогональним FDMA (OFDMA) і системи FDMA з однією несучою (SCFDMA). У системі бездротового зв'язку вузол В може передавати дані трафіку у користувальницький пристрій (UE) по низхідній лінії зв'язку і/або приймати дані трафіку від UE по висхідній лінії зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) стосується лінії зв'язку від вузла В до UE і висхідна лінія зв'язку (або зворотна лінія зв'язку) стосується лінії зв'язку від UE до вузла В. UE може відправляти інформацію індикатора якості каналу (CQI), що вказує якість каналу низхідної лінії зв'язку, у вузол В. Вузол В може вибирати швидкість на основі CQI-інформації і може відправляти дані на вибраній швидкості в UE. UE може відправляти інформацію підтвердження приймання (ACK) для даних трафіку, прийнятих від вузла В. Вузол В може ви 5 значати, чи потрібно повторно передавати незавершені дані трафіку або передавати нові дані трафіку в UE, на основі ACK-інформації. Бажано ефективно відправляти ACK- і CQI-інформацію. Розкриття винаходу У даному документі описані методи відправлення керуючої інформації у системі бездротового зв'язку. В одному аспекті керуюча інформація може розширюватися за частотою, а також за часом до здійснення передачі. В одній схемі, UE може кодувати керуючу інформацію (наприклад, ACKі/або CQI-інформацію) на основі блочного коду, щоб одержувати кодовані дані. UE може розширювати кодовані дані за частотою за допомогою дискретного перетворення Фур'є (DFT), щоб одержувати частотні розширені дані. UE може додатково розширювати частотні розширені дані за часом за допомогою ортогональної послідовності, щоб одержувати вихідні дані для керуючої інформації. В одній схемі, UE може приймати кодові слова для N процесів гібридного автоматичного запиту на повторну передачу (HARQ) в N субкадрах низхідної лінії зв'язку, де N>1. UE може визначати значення ACK для кожного HARQ-процесу і може окремо або спільно кодувати N значень ACK для N HARQ-процесів, щоб одержувати ACKінформацію. UE може обробляти ACK-інформацію. щоб одержувати вихідні дані, і може відправляти вихідні дані в одному з Μ субкадрів висхідної лінії зв'язку, де М>1. N субкадрів низхідної лінії зв'язку і Μ субкадрів висхідної лінії зв'язку можуть бути дуплексовані з часовим розділенням. В іншому аспекті перша керуюча інформація (наприклад, ACK-інформація для одного HARQпроцесу) може оброблятися на основі першої схеми кодування і мультиплексування, яка використовує мультиплексування з кодовим розділенням як у часовій області, так і у частотній області. Друга керуюча інформація (наприклад, ACK-інформація для декількох HARQ-процесів, CQI-інформація або як ACK-, так і CQI-інформація) може оброблятися на основі другої схеми кодування і мультиплексування, яка використовує мультиплексування з кодовим розділенням у часовій області і розширення у частотній області. В одній схемі, передавальний пристрій (наприклад, UE) може формувати символ модуляції на основі першої керуючої інформації, модулювати послідовність опорних сигналів за допомогою символу модуляції і розширювати модульовану послідовність опорних сигналів за часом за допомогою першої ортогональної послідовності. В одній схемі, приймальний пристрій (наприклад, вузол В) може стискати дані, що приймаються, за часом за допомогою першої ортогональної послідовності, щоб одержувати дані, стиснуті за часом, корелювати дані, стиснуті за часом, з послідовністю опорних сигналів, щоб одержувати результати кореляції, і відновлювати першу керуючу інформацію на основі результатів кореляції. В одній схемі, передавальний пристрій може кодувати другу керуючу інформацію, щоб одержувати кодовані дані, розширювати дані за частотою за допомогою DFT, щоб одержувати розширені за частотою дані, і розширювати за часом розширені 97170 6 за частотою дані за допомогою другої ортогональної послідовності. В одній схемі, приймальний пристрій може стискати дані, що приймаються, за часом за допомогою другої ортогональної послідовності, щоб одержувати дані, стиснуті за часом, стискати дані, стиснуті за часом, за частотою за допомогою зворотного DFT (IDFT), щоб одержувати стиснуті за частотою дані, і декодувати стиснуті за частотою дані, щоб відновлювати другу керуючу інформацію. Далі більш докладно описані різні аспекти і особливості винаходу. Короткий опис креслень Фіг. 1 ілюструє систему бездротового зв'язку. Фіг. 2А ілюструє зразкову структуру кадру для TDD-системи. Фіг. 2В ілюструє конфігурацію N:M для TDDсистеми. Фіг. 3 ілюструє зразкові передачі по низхідній лінії зв'язку і висхідній лінії зв'язку. Фіг. 4 ілюструє структуру передачі для висхідної лінії зв'язку. Фіг. 5 ілюструє зразкову структуру для схеми 1 кодування і мультиплексування. Фіг. 6 ілюструє зразкову структуру для схеми 2 кодування і мультиплексування. Фіг. 7 ілюструє зразкову структуру для схеми 3 кодування і мультиплексування. Фіг. 8 ілюструє блок-схему вузла В і UE. Фіг. 9 ілюструє передавальний процесор для схеми 1 кодування і мультиплексування. Фіг. 10 ілюструє передавальний процесор для схеми 3 кодування і мультиплексування. Фіг. 11 ілюструє приймальний процесор для схеми 1 кодування і мультиплексування. Фіг. 12 ілюструє приймальний процесор для схеми 3 кодування і мультиплексування. Фіг. 13 ілюструє процес для відправлення керуючої інформації. Фіг. 14 ілюструє пристрій для відправлення керуючої інформації. Фіг. 15 ілюструє процес для приймання керуючої інформації. Фіг. 16 ілюструє пристрій для приймання керуючої інформації. Фіг. 17 ілюструє процес для обробки керуючої інформації. Фіг. 18 ілюструє пристрій для обробки керуючої інформації. Фіг. 19 ілюструє процес для відправлення даних у TDD-системі. Фіг. 20 ілюструє пристрій для відправлення даних у TDD-системі. Фіг. 21 ілюструє процес для приймання даних у TDD-системі. Фіг. 22 ілюструє пристрій для приймання даних у TDD-системі. Здійснення винаходу Технології, описані у даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як системи CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші системи. Терміни "система" і "мережа" найчастіше використовуються взаємозамінно. CDMA-система може реалізовувати гаку технологію радіозв'язку як універсальний 7 наземний радіодоступ (UTRA). cdma2000 і т.д. UTRA включає в себе широкосмугову CDMA (WCDMA) та інші варіанти CDMA. Cdma2000 покриває стандарти IS-2000, IS-95 та 1S-856. TDMAсистема може реалізовувати таку технологію радіозв'язку як глобальна система мобільного зв'язку (GSM). OFDM-система може реалізовувати таку технологію радіозв'язку як вдосконалений UTRA (E-UTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (Wimax), IEEE 802.20, Flash-OFDM і т.д. UTRA і E-UTRA є частиною універсальної системи мобільною зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP є планованою до випуску версією UMTS, яка використовує E-UTRA, що застосовує OFDMA у низхідній лінії зв'язку і SCFDMA у висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описуються у документах організації, називаної Проектом партнерства третього покоління (3GPP). Cdma2000 і UMB описуються у документах організації, називаної Проектом партнерства третього покоління 2 (3GPP2). Для простоти, визначені аспекти технологій описуються нижче для LTE і термінологія LTK використовується у більшій частині поданого нижче опису. Фіг. 1 ілюструє систему 100 бездротового зв'язку, яка може бути LTE-системою. Система 100 може включати в себе визначене число вузлів В 110 та інших мережних об'єктів. Вузол В може бути стаціонарною станцією, яка обмінюється даними з UE, і також може згадуватися як вдосконалений вузол В (eNB), базова станція, точка доступу і т.д. UE 120 можуть бути розподілені по всій системі і кожний UE може бути стаціонарним або мобільним. UE також може згадуватися як мобільна станція, термінал, термінал доступу, абонентський пристрій, станція і т.д. UE може бути стільниковий телефон, персональний цифровий пристрій (PDA), бездротовий модем, пристрій бездротового зв'язку, портативний пристрій, портативний комп'ютер, бездротовий телефон і т.д. Система може використовувати дуплексну передачу з часовим розділенням каналів (TDD). Для TDD, низхідна лінія зв'язку і висхідна лінія зв'язку спільно використовують один частотний канал, який може використовуватися для низхідної лінії зв'язку частину часу і для висхідної лінії зв'язку іншу частину часу. Фіг. 2А ілюструє зразкову структуру 200 кадру, яка може використовуватися для TDD-системи. Часова шкала передачі може бути секціонована у блоки радіокадрів. Кожний радіокадр може мати заздалегідь визначену тривалість (наприклад, 10 мілісекунд (мс)) і може бути секціонований на 10 субкадрів з індексами від 0 до 9. LTE підтримує декілька конфігурацій низхідної-висхідної ліній зв'язку. Субкадри 0 і 5 можуть використовуватися для низхідної лінії зв'язку (DL), а субкадр 2 може використовуватися для висхідної лінії зв'язку (UL) для всіх конфігурацій низхідної-висхідної лінії зв'язку. Субкадри 3, 4, 7, 8 і 9 можуть використовуватися для низхідної лінії зв'язку або висхідної лінії зв'язку в залежності від конфігурації низхідноївисхідної лінії зв'язку. Субкадр 1 може включати в себе три спеціальних поля, що складаються з ча 97170 8 сового інтервалу пілотних сигналів низхідної лінії зв'язку (DwPTS), захисного періоду (GP) і часового інтервалу пілотних сигналів висхідної лінії зв'язку (UpPTS). Субкадр 6 може включати в себе тільки DwPTS або всі три спеціальних поля, або субкадр низхідної лінії зв'язку в залежності від конфігурації низхідної-висхідної лінії зв'язку. Кожний субкадр, який не використовується для спеціальних полів, може бути секціонований на два часових інтервали. Кожний часовий інтервал може включати в себе Q періодів символу, наприклад, Q=6 періодів символу для розширеного циклічного префікса або Q=7 періодів символу для звичайного циклічного префікса. Структура 200 кадру описується у документі 3GPP TS 36.211. озаглавленому "Evolved Universal Terrestrial Radio Access (E-UTRA); Physical Channels and Modulation", який знаходиться у вільному доступі. Фіг. 2В ілюструє конфігурацію N:M для низхідної лінії зв'язку і висхідної лінії зв'язку у TDDсистемі. Для конфігурації N:M, цикл низхідноївисхідної лінії зв'язку включає в себе N субкадрів низхідної лінії зв'язку 1-N, після яких йде Μ субкадрів висхідної лінії зв'язку 1-М. Загалом, Ν1, М1, і N може дорівнювати або не дорівнювати М. Асиметрія у низхідній лінії зв'язку і висхідній лінії зв'язку існує, коли N не дорівнює М. Субкадри зі спеціальними полями не показані на Фіг. 2В для простоти. Цикл низхідної-висхідної лінії зв'язку може бути статичним або напівстатичним. Наведені нижче конфігурації системи можуть підтримуватися: Конфігурація 1:М - це один субкадр низхідної лінії зв'язку, після якого йде Μ субкадрів висхідної лінії зв'язку, де М1. Конфігурація Ν:Μ - це N субкадрів низхідної лінії зв'язку, після яких йде Μ субкадрів висхідної лінії зв'язку, де Ν1 і М1. UE може працювати у режимі переривчастого приймання (DRX), в якому UE не приймає Р1 субкадрів низхідної лінії зв'язку у кожному циклі низхідної-висхідної лінії зв'язку. UE у такому випадку може ефективно працювати у конфігурації (ΝΡ1):Μ. Альтернативно, UE може працювати у режимі переривчастої передачі (DTX), в якому UE не передає у Р2 субкадрах висхідної лінії зв'язку у кожному циклі низхідної-висхідної лінії зв'язку. UE у такому випадку може ефективно працювати у конфігурації N:(M-P2). UE також може працювати як у DRX-, так і у DTX-режимі, в яких UE не приймає Р1 субкадрів низхідної лінії зв'язку і не передає у Р2 субкадрах висхідної лінії зв'язку у кожному циклі зв'язку низхідної-висхідної лінії зв'язку. UE у такому випадку може ефективно працювати у конфігурації (N-P1):(M-P2). У будь-якому випадку, конфігурація UE може впливати на те, як керуюча інформація повинна відправлятися за допомогою UE, як описано нижче. Система може підтримувати HARQ. Для HARQ по низхідній лінії зв'язку вузол В може відправляти передачу для кодового слова в UE і може відправляти одну або більше додаткових передач доти, доки кодове слово не декодоване коректно за допомогою UE або максимальне число передач не відправлене, або деяка інша умова завершення не 9 97170 виконана. HARQ дозволяє підвищувати надійність передачі даних. Фіг. 3 ілюструє зразкові передачі по низхідній лінії зв'язку за допомогою вузла В і зразкові передачі по висхідній лінії зв'язку за допомогою UE у TDD-системі. UE може періодично оцінювати якість каналу низхідної лінії зв'язку для вузла В і може відправляти CQI-інформацію з CQI-каналу у вузол В. Вузол В може використовувати CQIінформацію і/або іншу інформацію для того, щоб планувати UE для передачі по низхідній лінії зв'язку і вибирати придатну швидкість (наприклад, схему модуляції і кодування) для UE. Для кожного субкадру низхідної лінії зв'язку, в якому UE запланований, вузол В може обробляти ΝB транспортних блоків (або пакетів), щоб одержувати ΝΒ кодових слів, одне кодове слово для кожного транспортного блоку, де ΝB1. Вузол В може відправляти ΝB кодових слів по фізичному спільно використовуваному каналу низхідної лінії зв'язку (PDSCH) і може відправляти відповідне призначення у низхідній лінії зв'язку по фізичному каналу керування низхідної лінії зв'язку (PDCCH) в UE. Вузол В може не відправляти призначення у низхідній лінії зв'язку і кодове слово в UE у кожному субкадрі низхідної лінії зв'язку, в якому UE не запланований. UE може обробляти PDCCH у кожному субкадрі низхідної лінії зв'язку, щоб одержувати призначення у низхідній лінії зв'язку, якщо такі взагалі є, що відправляється за допомогою UE. Якщо призначення у низхідній лінії зв'язку прийняте, то UE може обробляти PDSCH і декодувати ΝΒ кодових слів, що відправляються за допомогою UE. UE може формувати ACK-інформацію для всіх кодових слів, що приймаються за допомогою UE в N субкадрів низхідної лінії зв'язку фази низхідної лінії зв'язку. ACK-інформація може містити ACK або NAK для кожного кодового слова, де ACK може вказувати, що кодове слово декодоване коректно, a NAK може вказувати, що кодове слово декодоване некоректно. UE може відправляти ACKінформацію з ACK-каналу у призначеному субкадрі висхідної лінії зв'язку у наступній фазі висхідної лінії зв'язку. ACK- і CQI-канали можуть бути частиною фізичного каналу керування висхідної лінії 10 зв'язку (PUCCH). Вузол В може повторно відправляти кожне кодове слово, для якого прийнято NAK, і може відправляти нове кодове слово для кожного кодового слова, для якого прийнято ACK. LTE використовує мультиплексування з ортогональним частотним розділенням (OFDM) у низхідній лінії зв'язку і мультиплексування з частотним розділенням з однією несучою (SC-FDM) у висхідній лінії зв'язку. OFDM і SC-FDMA секціонують системну смугу пропускання на декілька (K) ортогональних піднесучих, які також, як правило, називаються тонами, елементарними сигналами і т.д. Кожна піднесуча може бути модульована за допомогою даних. Загалом, символи модуляції відправляються у частотній області при OFDM і у часовій області при SC-FDM. Рознесення між сусідніми піднесучими може бути фіксованим і загальне число піднесучих (K) може залежати від ширини смуги системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для ширини смуги системи 1,25; 2,5; 5; 10 або 20 МГц, відповідно. Фіг. 4 ілюструє схему структури 400 передачі, яка може використовуватися для висхідної лінії зв'язку. Всього K піднесучих може групуватися у блоки ресурсів. Колений блок ресурсів може включати в себе S піднесучих (наприклад, S=12 піднесучих) в одному часовому інтервалі. Доступні блоки ресурсів можуть призначатися PUCCH і фізичному спільно використовуваному каналу висхідної лінії зв'язку (PUSCH). PUCCH може включати в себе блоки ресурсів близько двох меж ширини смуги системи, a PUSCH може включати в себе всі блоки ресурсів, не призначені PUCCH. UE можуть призначатися блоки ресурсів для PUCCH, щоб передавати керуючу інформацію у вузол В. UE також можуть призначатися блоки ресурсів для PUSCH, щоб передавати тільки дані трафіку, або як дані трафіку, так і керуючу інформацію у вузол В. UE може відправляти різні типи керуючої інформації з висхідної лінії зв'язку у вузол В. Таблиця 1 перераховує деякі типи керуючої інформації, які можуть відправлятися за допомогою UE відповідно до однієї схеми. Таблиця 1 Керуюча інформація Число бітів ACK-інформація NACK CQI-інформація Запит на диспетчеризацію NCQI NSR Опис Передача ACK або NAK для кожного кодового слова, що приймається від вузла В. Передача якості каналу низхідної лінії зв'язку для вузла В. Передача запиту на ресурси висхідної лінії зв'язку. Число бітів (NACK) для того, щоб відправляти ACK-інформацію, може залежати від різних факторів, таких як число HARQ-процесів, щоб підтверджувати приймання, число кодових слів, що відправляються у кожному HARQ-процесі, те, потрібно чи ні підтверджувати приймання призначення у низхідній лінії зв'язку, і т.д. В одній схемі, вузол В може відправляти дані трафіку для аж до N HARQпроцесів в UE, по одному HARQ-процесу у кожному субкадрі низхідної лінії зв'язку. В одній схемі, вузол В може відправляти одне кодове слово у коленому HARQ-процесі в UE за допомогою системи з одним входом і множиною виходів (SIMO) або множинного доступу з просторовим розділенням каналів (SDMA). В одній схемі, вузол В може відправляти два кодових слова у кожному HARQпроцесі в UE для однокористувальницької системи з множиною входів і множиною виходів (SU-MIMO). Для цих схем вузол В може відправляти одне або двакодових слова для кожного HARQ-процесу, і 11 UE може приймати від нуля до 2N кодових слів в N субкадрах низхідної лінії зв'язку в одній фазі низхідної лінії зв'язку. UE може формувати ACKінформацію для всіх кодових слів і може відправляти ACK-інформацію для субкадру висхідної лінії зв'язку у наступній фазі висхідної лінії зв'язку. ACK-інформація може бути сформована порізному. У першій схемі. ACK, ACK-інформація може містити ACK або ΝAΚ для кожного кодового слова. Значення ACK для кодового слова може бути задане рівним одному з двох можливих значень наступним чином: 0=ACK  кодове слово декодоване коректно, і 1=NAK  кодове слово декодоване некоректно. Для першої схеми ACK, один біт може використовуватися для кожного HARQ-процесу з одним кодовим словом, і два біти можуть використовуватися для кожного HARQ-процесу з двома кодовими словами. ACK-інформація може містити (і) до N бітів, якщо одне кодове слово відправляється у кожному HARQ-процесі, або (іі) до 2N бітів, якщо два кодових слова відправляються у кожному HARQ-процесі. У другій схемі, ACK, ACK-інформація може містити ACK або NAK для кожного кодового слова, а також індикатор стосовно того, прийняте чи ні призначення у низхідній лінії зв'язку за допомогою UE. Для кожного HARQ-процесу, UE може відправляти значення DTX, якщо призначення у низхідній лінії зв'язку для цього HARQ-процесу не прийняте за допомогою UE. Якщо призначення у низхідній лінії зв'язку прийняте, то UE може відправляти ACK або NAK для кожного кодового слова, відправленого у HARQ-процесі. Ця схема ACK може виключати неоднозначність при відправленні ACKінформації для декількох HARQ-процесів. Для другої схеми ACK, значення ACK для HARQ-процесу з одним кодовим словом може бути задане рівним одному з трьох можливих значень наступним чином: 0=DTX  UE пропустив PDCCH і не прийняв призначення у низхідній лінії зв'язку, 1=ACK  кодове слово декодоване коректно, і 2=NAK  кодове слово декодоване некоректно. Для другої схеми ACK, значення ACK для HARQ-процесу з двома кодовими словами може бути задане рівним одному з п'яти можливих значень наступним чином: 0=DTX  UE пропустив PDCCH і не прийняв призначення у низхідній лінії зв'язку, 1=ACK, ACK  обидва кодових слова декодовані коректно, 2=ACK, NAK  тільки перше кодове слово декодоване коректно, 3=NAK, ACK  тільки друге кодове слово декодоване коректно, і 4=NAK, NAK  обидва кодових слова декодовані некоректно. В одній схемі, значення ACK для кожного HARQ-процесу може кодуватися окремо. Для другої схеми ACK два біти можуть використовуватися 97170 12 для кожного HARQ-процесу з одним кодовим словом і три біти можуть використовуватися для кожного HARQ-процесу з двома кодовими словами. В іншій схемі, значення ACK для всіх HARQ-процесів можуть кодуватися спільно. Для другої схеми ACK число бітів, щоб відправляти ACK-інформацію для N HARQ-процесів, може бути виражене наступним чином: N NACK=Iog2(3 ) для N HARQ-процесів рівняння (1а) з одним кодовим словом N NACK=log2(5 ) для N HARQ-процесів рівняння (1b) з двома кодовими словами де  означає оператор округлення у більшу сторону. Спільне кодування значень ACK для всіх HARQ-процесів може зменшувати число бітів, щоб відправляти ACK-інформацію, при передачі всієї інформації. Як приклад, для N=5 HARQ-процесів з одним кодовим словом (або двома кодовими словами), ACK-інформація може містити 10 бітів (або 15 бітів) для окремого кодування або 8 бітів (або 12 бітів) для спільного кодування. Спільне кодування може надавати масштабовану структуру для обробки критичної асиметрії між низхідною лінією зв'язку і висхідною лінією зв'язку і може підвищувати вигоду від кодування, коли число бітів ACK-інформації збільшується. Загалом, ACK-інформація може містити будьяке число бітів для будь-якого числа кодових слів, відправлених у будь-якому числі HARQ-процесів. У великій частині наведеного далі опису ACKінформація містить NACK бітів, які можуть одержуватися за допомогою окремого або спільного кодування значень ACK для всіх HARQ-процесів. Число бітів (NCQI), щоб відправляти CQIінформацію, може залежати від різних факторів, таких як формат повідомлень CQI, число кодових слів, щоб відправляти у кожному HARQ-процесі, необхідний дозвіл для кожного значення CQI і т.д. В одній схемі, CQI-інформація може містити значення CQI для кожного колового слова, яке може використовуватися для того, щоб вибирати схему модуляції і кодування для цього кодового слова. В іншій схемі, CQI-інформація може містити (і) базове значення CQI, яке дорівнює значенню CQI першого кодового слова, і (іі) значення дельта CQI, яке дорівнює різниці між значеннями CQI першого і другого кодових слів. CQI-інформація також може містити іншу інформацію. CQI-інформація може включати в себе NCQI=8 бітів або деяке інше число бітів. Число бітів (NSR), щоб відправляти запит планування, може залежати від формату запиту, типу інформації, щоб відправляти запит, необхідного дозволу і т.д. Наприклад, запит планування може передавати обсяг даних, щоб відправляти за допомогою UE, обсяг запитуваних ресурсів і т.д. Для простоти, у більшій частині поданого нижче опису передбачається, що запит планування не відправляється, таким чином NSR=0. Загалом, UE може відправляти будь-яку керуючу інформацію для даного субкадру висхідної лінії зв'язку у вузол В. Для простоти, більша час 13 97170 тина поданого нижче опису охоплює передачу тільки ACK-інформації або тільки CQI-інформації або як ACK-, так і CQI-інформації по PUCCH. UE може відправляти керуючу інформацію (наприклад, ACK- і/або CQI-інформацію) порізному. Керуюча інформація від множини UE також може бути мультиплексована по-різному. Таблиця 2 узагальнює три схеми кодування і мультиплексування, які можуть використовуватися для 14 того, щоб відправляти керуючу інформацію. У таблиці 2 TD-FD-CDM означає мультиплексування з кодовим розділенням (CDM) як у часовій області (TD), так і у частотній області (FD), FD-CDM означає мультиплексування з кодовим розділенням у частотній області. TD-CDM означає мультиплексування з кодовим розділенням у часовій області. Кожна схема кодування і мультиплексування описується більш докладно нижче. Таблиця 2 Основа сигналізації Мультиплексування Схема 1 Схема 2 Схема 3 Модульована послідовність Модульована послідовність з DFT розширенням опорних сигналів (RSS) опорних сигналів TD-FD-CDM FD-CDM TD-CDM Фіг. 5 ілюструє зразкову структуру 500 для схеми 1 кодування і мультиплексування. Для звичайного циклічного префікса кожний часовий інтервал включає в себе сім періодів символу, лівий часовий інтервал включає в себе періоди символу 0-6, а правий часовий інтервал включає в себе періоди символу 7-13. Один або більше UE можуть одночасно відправляти керуючу інформацію у парі блоків ресурсів, яка включає в себе або (і) один блок ресурсів у верхній частині лівого часового інтервалу і один блок ресурсів у нижній частині правого часового інтервалу, як показано на Фіг. 5, або (іі) один блок ресурсів у нижній частині лівого часового інтервалу і один блок ресурсів у верхній частині правого часового інтервалу (показано діагональним штрихуванням на Фіг. 5). У схемі, показаній на Фіг. 5, кожний блок ресурсів включає в себе чотири періоди символу для керуючих даних і три періоди символу для пілотних сигналів. Керуючі дані відправляються у періоди символу 0, 1, 5 і 6, а пілотні сигнали відправляються у періоди символу 2, 3 і 4 кожного блоку ресурсів. UE може відправляти керуючі дані і пілотні сигнали з використанням послідовності опорних сигналів, що має хороші властивості кореляції. Різні UE можуть одночасно відправляти керуючі дані і пілотні сигнали в одному блоці ресурсів з використанням різних послідовностей опорних сигналів, які можуть бути сформовані за допомогою базової послідовності rb(n). Базова послідовність може бути CAZAC-послідовністю (з постійною амплітудою і нульовою автокореляцією), такою як послідовність Задова-Чу (ZC), послідовність з одиничною амплітудою і псевдовипадковими фазами, і т.д. Послідовність опорних сигналів r(n) для UE може одержуватися за допомогою циклічного зсуву базової послідовності rb(n) наступним чином: r(n)=e  ·rb(n) j n рівняння (2) де  - це циклічний зсув, призначений UE. UE може формувати один символ модуляції d для керуючої інформації, наприклад, ACKінформації. UE може модулювати свою послідовність опорних сигналів r(n) за допомогою символу модуляції d, щоб одержувати модульовану послі довність опорних сигналів d-r(n). UE потім може розширювати модульовану послідовність опорних сигналів за допомогою ортогональної послідовності wm, щоб одержувати послідовності даних zm(n), наступним чином: zm(n)=d·wm·r(n) рівняння (3) де n - це частотний індекс, і m - це часовий індекс. UE може одержувати чотири послідовності даних z0(n), z1(n), z2(n) і z3(n) за допомогою розширення модульованої послідовності опорних сигналів з чотирма символами w0, w1, w2 і w3, відповідно, ортогональної послідовності wm. UE може відправляти послідовності даних z0(n), z1(n), z2(n) і z3(n) у періоди символу 0, 1, 5 і 6, відповідно, у лівому часовому інтервалі та у періоди символу 7, 8, 12 і 13, відповідно, у правому часовому інтервалі, як показано на Фіг. 5. UE також може розширювати свою послідовність опорних сигналів r(n) за допомогою ортогональної послідовності m, щоб одержувати пілотні послідовності pm(n), наступним чином: pm(n)=mr(n) рівняння (4) UE може одержувати три пілотних послідовності p0(n), p1(n) і р2(n) за допомогою розширення послідовності опорних сигналів з трьома символами 0, 1 і v2, відповідно, ортогональної послідовності m. UE може відправляти пілотні послідовності р0(n), р1(n) і р2(n) у періоди символу 2, 3 і 4, відповідно, у лівому часовому інтервалі та у періоди символу 9, 10 і 11, відповідно, у правому часовому інтервалі, як показано на Фіг. 5. Ортогональні послідовності також можуть згадуватися як ортогональні коди, коди Уолша, коди розширення і т.д. L ортогональних послідовностей довжини L можуть одержуватися з L стовпців матриці DFT LL, де L може бути будь-яким цілочисловим значенням. Якщо L є ступенем двох, то L послідовностей Уолша довжини L можуть використовуватися для L ортогональних послідовностей. Для розширеного циклічного префікса кожний часовий інтервал включає в себе шість періодів символу, лівий часовий інтервал включає в себе періоди символу 0-5, а правий часовий інтервал 15 97170 включає в себе періоди символу 6-11. Кожний блок ресурсів може включати в себе чотири періоди символу 0, 1, 4 і 5 для керуючих даних і два періоди символу 2 і 3 для пілотних сигналів. Різним UE можуть призначатися різні послідовності опорних сигналів, сформовані за допомогою різних циклічних зсувів однієї базової послідовності rb(n). Ці послідовності опорних сигналів повинні бути ортогональними одна одній внаслідок властивостей CAZAC і можуть відправлятися одночасно на одному наборі піднесучих в один період символу, щоб реалізувати FD-CDM. Число циклічних зсувів може залежати від розкиду затримок у каналі. Більше циклічних зсувів може підтримуватися для меншого розкиду затримок у каналі, і навпаки. Різним UE також може призначатися одна послідовність опорних сигналів, але різні ортогональні послідовності. Кожний UE може розширювати свою послідовність опорних сигналів за допомогою ортогональної послідовності, призначеної цьому UE. Послідовності опорних сигналів розширення для цих UE можуть відправлятися одночасно для періодів символу в одному блоці ресурсів, щоб досягати TD-CDM. Число ортогональних послідовностей визначається (наприклад, дорівнює) довжиною цих послідовностей, яка може, у свою чергу, залежати від доплерівського розширення каналу. Більш короткі ортогональні послідовності можуть використовуватися для високого доплерівського розширення, і навпаки. Число UE, які можуть одночасно відправляти свої керуючі дані в одному блоці ресурсів, може бути визначене за допомогою числа циклічних зсувів, а також числа ортогональних послідовностей для керуючих даних. Аналогічно, число UE, які можуть одночасно відправляти свої пілотні сигнали в одному блоці ресурсів, може бути визначене за допомогою числа циклічних зсувів, а також числа ортогональних послідовностей для пілотних сигналів. Кожний UE може відправляти керуючі дані, а також пілотні сигнали, як показано на Фіг. 5. Число UE, які можуть бути мультиплексовані в одному блоці ресурсів, може бути визначене за допомогою меншого з (і) числа UE, які можуть одночасно відправляти свої керуючі дані, і (іі) числа UE, які можуть одночасно відправляти свої пілотні сигнали. Фіг. 6 ілюструє зразкову структуру 600 для схеми 2 кодування і мультиплексування. У схемі, показаній на Фіг. 6, кожний блок ресурсів включає в себе п'ять періодів символу для керуючих даних і два періоди символу для пілотних сигналів. Пілотні сигнали відправляються у періоди символу 1 і 5 кожного блоку ресурсів, а керуючі дані відправляються у п'яти періодах символу, що залишилися. UE може обробляти керуючу інформацію (наприклад, тільки CQI-інформацію або як ACK-, так і CQI-інформацію) і формувати десять символів модуляції d0-d9. UE може модулювати свою послідовність опорних сигналів r(n) за допомогою цих десяти символів модуляції, щоб одержувати десять послідовностей даних zm(n), наступним чином: zm(n)=dm·r(n) рівняння (5) 16 UE може відправляти послідовності даних zo(n), z1(n), z2(n). z3(n) i z4(n) у періоди символу 0, 2, 3, 4 і 6, відповідно, у лівому часовому інтервалі. UE може відправляти послідовності даних z5(n), z6(n), z7(n), z8(n) i z9(n) у періоди символу 7, 9, 10. 11 і 13, відповідно, у правому часовому інтервалі, як показано на Фіг. 6. UE може використовувати послідовність опорних сигналів r(n) як пілотну послідовність р(n). UE може відправляти пілотну послідовність у періоди символу 1 і 5 у лівому часовому інтервалі та у періоди символу 8 і 12 у правому часовому інтервалі, як показано на Фіг. 6. Різним UE можуть призначатися різні послідовності опорних сигналів, сформовані за допомогою різних циклічних зсувів однієї базової послідовності rb(n). Кожний UE може модулювати свою послідовність опорних сигналів за допомогою своїх символів модуляції для керуючих даних і може відправляти свою послідовність опорних сигналів як пілотні сигнали. Число UE, які можуть одночасно відправляти свою керуючу інформацію для однієї пари блоків ресурсів, може бути визначене за допомогою числа циклічних зсувів. Наприклад, до шести UE можуть бути мультиплексовані в одній парі блоків ресурсів за допомогою шести циклічних зсувів. Фіг. 7 ілюструє зразкову структуру 700 для схеми 3 кодування і мультиплексування. У схемі, показаній на Фіг. 7, кожний блок ресурсів включає в себе чотири періоди символу для керуючих даних і три періоди символу для пілотних сигналів. Керуючі дані відправляються у періоди символу 0, 1, 5 і 6, а пілотні сигнали відправляються у періоди символу 2, 3 і 4 кожного блоку ресурсів. UE може обробляти керуючу інформацію (наприклад, ACK- і/або CQI-інформацію) і формувати до S символів модуляції di. UE може розширювати символи модуляції di за частотою за допомогою Sточкового DFT, щоб одержувати S символів частотної області s(n), наступним чином: s(n)=DFT{di} рівняння (6) де і - часовий індекс, n - частотний індекс, a DFT { } означає функцію DFT. UE може розширювати набір з S символів частотної області за допомогою ортогональної послідовності wm, щоб одержувати послідовності даних zm(n), наступним чином: zm(n)=wm·s(n) рівняння (7) В одній схемі, UE може одержувати чотири послідовності даних z0(n), z1(n), z2(n) і z3(n) за допомогою розширення набору з S символів частотної області з чотирма символами w0, w1, w2 і w3, відповідно, ортогональної послідовності wm. UE може відправляти послідовності даних z0(n), z1(n), z2(n) і z3(n) у періоди символу 0, 1, 5 і 6, відповідно, у лівому часовому інтервалі. В одній схемі, UE також може відправляти ці чотири послідовності даних z0(n), z1(n), z2(n) і z3(n) у періоди символу 7, 8, 12 і 13, відповідно, у правому часовому інтервалі, як показано на Фіг. 7. В іншій схемі, UE може форму 17 97170 вати чотири додаткових послідовності даних z4(n), z5(n), z6(n) і z7(n) з додатковою керуючою інформацією і може відправляти ці послідовності даних у періоди символу 7, 8, 12 і 13, відповідно. UE також може розширювати свою послідовність опорних сигналів за допомогою ортогональної послідовності m, щоб одержувати пілотні послідовності, як показано у рівнянні (4). UE може відправляти свої пілотні послідовності у періоди символу 2, 3 і 4 у лівому часовому інтервалі та у періоди символу 9, 10 і 11 у правому часовому інтервалі, як показано на Фіг. 7. Різним UE можуть призначатися різні ортогональні послідовності для керуючих даних і пілотних сигналів. Кожний UE може розширювати свої DFT-розширені дані за часом за допомогою своєї ортогональної послідовності для керуючих даних. Кожний UE також може розширювати свою послідовність опорних сигналів за часом за допомогою своєї ортогональної послідовності для пілотних сигналів. Число UE, які можуть одночасно відправляти свою керуючу інформацію в одній парі блоків ресурсів, може бути визначене за допомогою числа ортогональних послідовностей для керуючих даних і числа ортогональних послідовностей для пілотних сигналів. Схема 1 кодування і мультиплексування може використовуватися для того, щоб відправляти невелику величину керуючої інформації, наприклад, 1 або 2 біти ACK-інформації для одного HARQпроцесу. Як показано на Фіг. 5, один символ модуляції може відправлятися в одній парі блоків ресурсів за допомогою модуляції послідовності опор 18 них сигналів за допомогою символу модуляції і за допомогою розширення модульованої послідовності опорних сигналів за часом за допомогою ортогональної послідовності. Схема 2 кодування і мультиплексування може використовуватися для того, щоб відправляти середню величину керуючої інформації, наприклад, приблизно 20 бітів CQI-інформації або як ACK-, так і CQI-інформації. Як показано на Фіг. 6, десять символів модуляції можуть відправлятися в одній парі блоків ресурсів за допомогою модуляції послідовності опорних сигналів за допомогою цих символів модуляції. Схема 3 кодування і мультиплексування може використовуватися для того, щоб відправляти величину від середньої до великої керуючої інформації, наприклад, 20 або більше бітів ACK- і/або CQI-інформації. Як показано на Фіг. 7, керуюча інформація може кодуватися з розширенням за частотою за допомогою DFT і додатково кодуватися з розширенням за часом за допомогою ортогональної послідовності. Різні схеми кодування і мультиплексування можуть використовуватися для різних конфігурацій системи і різної керуючої інформації. У таблиці 3 наведено схеми кодування і мультиплексування для шести сценаріїв A-F відповідно до однієї схеми. Кожний сценарій відповідає конкретній конфігурації системи (1:М або N:M) і одному або більше типам керуючої інформації, яку необхідно відправляти. Таблиця 3 Конфігурація системи Конфігурація 1:М Конфігурація N:M (N>1) Параметр Сценарій Кодування ACK Схема Сигналізація Мультиплексування Сценарій Кодування ACK Схема Сигналізація Мультиплексування Тільки ACK-інформація Тільки CQI-інформація ACK- і CQI-інформація Сценарій А Окреме Схема 1 Модульована RSS TD-FD-CDM Сценарій В Спільне Схема 3 з DFT-розширенням TD-CDM Для сценарію А, схема 1 кодування і мультиплексування може використовуватися для того, щоб відправляти тільки ACK-інформацію для конфігурації 1:М. У сценарії A, UE може відправляти 1 або 2 біти ACK-інформації для одного HARQ-процесу. Схема 1 кодування і мультиплексування може забезпечувати мультиплексування більшого числа UE в одній парі блоків ресурсів. В одній схемі, для звичайного циклічного префікса, кожний блок ресурсів може включати в себе чотири символи даних і три пілотних символи і може мати формат DDPPPDD, де "D" означає символ даних, а "Р" означає пілотний символ, як показано на Фіг. 5. В одній схемі, до 18 UE можуть бути мультиплексовані у каналі у типовому місь Сценарій С Схема 3 з DFT-розширенням TD-CDM Сценарій D Схема 3 з DFT-розширенням TD-CDM Сценарій Ε Спільне Схема 3 з DFT-розширенням TD-CDM Сценарій F Спільне Схема 3 з DFT-розширенням TD-CDM кому оточенні (TU) і при низькій доплерівській частоті за допомогою наведеного нижче: 6 циклічних зсувів для FD-CDM, 3 ортогональних коди довжини 4 для даних у символах (0, 1, 5, 6) для TD-CDM, і 3 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4) для TD-CDM. В одній схемі, для звичайного циклічного префікса, до 12 UE можуть бути мультиплексовані у каналі TU і при високій доплерівській частоті за допомогою наведеного нижче: 6 циклічних зсувів для FD-CDM, 2 ортогональних коди довжини 2 для даних у символах (0, 1) і символах (5, 6), і 19 97170 2 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4). В одній схемі, для розширеного циклічного префікса, кожний блок ресурсів може включати в себе чотири символи даних і два пілотних символи, і може мати формат DDPPDD. В одній схемі, до восьми UE можуть бути мультиплексовані у каналі В транспортного засобу і при низькій або високій доплерівській частоті за допомогою наведеного нижче: 20 4 циклічних зсуви для FD-CDM, і 2 ортогональних коди довжини 2 для даних у символах (0, 1) і символах (4. 5), а гакож для пілотних сигналів у символах (2, 3) для TD-CDM. Таблиця 4 перераховує різні значення параметрів для відправлення тільки ACK-інформації з використанням схеми 1 кодування і мультиплексування для сценарію А. Таблиця 4 Схема 1 кодування і мультиплексування Параметр Формат блоку ресурсів Число UE Число циклічних зсувів Число ортогональних кодів даних Довжина ортогональних кодів даних Число пілотних ортогональних кодів Довжина пілотних ортогональних кодів NUE NS ND NDL NP NPL Звичайний циклічний префікс Низька доплерівська Висока доплерівська частота частота DDPPPDD DDPPPDD 18 12 6 6 3 2 4 2 3 2 3 3 Для сценарію В, схема 3 кодування і мультиплексування може використовуватися для того, щоб відправляти тільки ACK-інформацію для конфігурації N:M. У сценарії В, UE може відправляти NACK бітів ACK-інформації для до N HARQ-процесів, де NACK може бути задане так, як показано у рівнянні (1а) або (1b), для спільного кодування. Схема 3 кодування і мультиплексування може давати можливість UE відправляти ACK-інформацію для більшого числа HARQ-процесів в одній парі блоків ресурсів. Для сценаріїв C-F, схема 3 кодування і мультиплексування може використовуватися для того, щоб відправляти тільки CQI-інформацію або як ACK-, так і CQI-інформацію. Для цих сценаріїв UE може відправляти NCQI бітів CQI-інформації і аж до NACK бітів ACK-інформації для аж до N HARQпроцесів. Схема 3 кодування і мультиплексування може давати можливість UE відправляти всю керуючу інформацію в одній парі блоків ресурсів для кожного зі сценаріїв C-F. В альтернативній схемі, схема 2 кодування і мультиплексування може використовуватися для сценаріїв С і D, а схема 3 кодування і мультиплексування може використовуватися для сценаріїв Ε і F. UE у такому випадку повинен підтримувати всі три схеми 1, 2 і 3 кодування і мультиплексування для всіх шести сценаріїв. Схема у таблиці 3 може давати можливість UE підтримувати тільки схеми 1 і 3 кодування і мультиплексування для всіх шести сценаріїв. В одній схемі, для звичайного циклічного префікса, кожний блок ресурсів може включати в себе Розширений циклічний префікс DDPPDD 8 4 2 2 2 2 чотири символи даних і три пілотних символи, і може мати формат DDPPPDD. В одній схемі, до трьох UE можуть бути мультиплексовані при низькій доплерівській частоті за допомогою наведеного нижче: 3 ортогональних коди довжини 4 для даних у символах (0, 1, 5, 6) для TD-CDM, і 3 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4) для TD-CDM. В одній схемі, для звичайного циклічного префікса, до двох UE можуть бути мультиплексовані при високій доплерівській частоті за допомогою наведеного нижче: 2 ортогональних коди довжини 2 для даних у символах (0, 1) і символах (5, 6), і 2 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4). В одній схемі, для розширеного циклічного префікса, кожний блок ресурсів може включати в себе чотири символи даних і два пілотні символи, і може мати формат DDPPDD. В одній схемі, до двох UE можуть бути мультиплексовані при низькій або високій доплерівській частоті за допомогою наведеного нижче: 2 ортогональних коди довжини 2 для даних у символах (0, 1) і символах (4, 5), а також для пілотних сигналів у символах (2, 3). Таблиця 5 перераховує різні значення параметрів для відправлення тільки CQI-інформації або як ACK-, так і CQI-інформації з використанням схеми 3 кодування і мультиплексування для сценаріїв B-F. 21 97170 22 Таблиця 5 Схема 3 кодування і мультиплексування Параметр Формат блоку ресурсів Число UE Число ортогональних кодів даних Довжина ортогональних кодів даних Число пілотних ортогональних кодів Довжина пілотних ортогональних кодів NUE ND NDL NP NPL Звичайний циклічний префікс Низька доплерівська Висока доплерівська частота частота DDPPPDD DDPPPDD 3 2 3 2 4 2 3 2 3 3 В іншій схемі, для звичайного циклічного префікса, кожний блок ресурсів може включати в себе п'ять символів даних і два пілотних символи і може мати формат DPDDDPD, як показано на Фіг. 6. В одній схемі, до двох UE можуть бути мультиплексовані при низькій доплерівській частоті за допомогою наведеного нижче: 2 ортогональних коди довжини 5 для даних у символах (0, 2, 3, 4, 6), і 2 ортогональних коди довжини 2 для пілотних сигналів у символах (1, 5). В іншій схемі, для розширеного циклічного префікса, кожний блок ресурсів може включати в себе п'ять символів даних і один пілотний символ, і може мати формат DDDPDD. В одній схемі, один UE може бути мультиплексований при низькій доплерівській частоті за допомогою наведеного нижче: 1 ортогональний код довжини 5 для даних у символах (0, 1, 2, 4, 5). У ще одній схемі, для звичайного циклічного префікса, кожний блок ресурсів може включати в себе сім символів даних і не включати в себе пілотні символи, і може мати формат DDDDDDD. В одній схемі, до семи UE можуть бути мультиплексовані при низькій доплерівській частоті за допомогою наведеного нижче: 7 ортогональних кодів довжини 7 для даних у символах (0, 1, 2, 3, 4, 5, 6). Для розширеного циклічного префікса кожний блок ресурсів може включати в себе шість символів даних і не включати в себе пілотні символи, і може маги формат DDDDDD. В одній схемі, до шести UE можуть бути мультиплексовані при низькій доплерівській частоті за допомогою наведеного нижче: 6 ортогональних кодів довжини 6 для даних у символах (0, 1, 2, 3, 4, 5). Для схеми 3 кодування і мультиплексування у сценаріях B-F у таблиці 5, число UE, які можуть одночасно передавати пілотні сигнали в одній парі блоків ресурсів, може бути збільшене з використанням різних циклічних зсувів. Число UE, які можуть одночасно передавати керуючі дані в одній парі блоків ресурсів, може бути збільшене з використанням більшого числа ортогональних послідовностей. В іншій схемі, для звичайного циклічного префікса з форматом DDPPPDD блоку ресурсів, до Розширений циклічний префікс DDPPDD 2 2 2 2 2 чотирьох UE можуть бути мультиплексовані при низькій доплерівській частоті за допомогою наведеного нижче: 4 ортогональних коди довжини 4 для даних у символах (0, 1, 5, 6), і 2 циклічних зсуви і 2 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4). В одній схемі, для звичайного циклічного префікса, до чотирьох UE можуть бути мультиплексовані при високій доплерівській частоті за допомогою наведеного нижче: 2 ортогональних коди довжини 2 для даних у символах (0, 1) для двох UE, 2 ортогональних коди довжини 2 для даних у символах (5, 6) для двох інших UE, і 2 циклічних зсуви і 2 ортогональних коди довжини 3 для пілотних сигналів у символах (2, 3, 4). В одній схемі, для розширеного циклічного префікса з форматом DDPPDD блоку ресурсів, до чотирьох UE можуть бути мультиплексовані при низькій або високій доплерівській частоті за допомогою наведеного нижче: 2 ортогональних коди довжини 2 для даних у символах (0, 1) для двох UE, 2 ортогональних коди довжини 2 для даних у символах (4, 5) для двох інших UE, і 2 циклічних зсуви і 2 ортогональних коди довжини 2 для пілотних сигналів у символах (2, 3). Загалом, кожний блок ресурсів може включати в себе будь-яке число символів даних і будь-яке число пілотних символів, і може мати будь-який формат. Зразкові схеми для схем 1 і 3 кодування і мультиплексування для деяких форматів блоку ресурсів описані вище. Схеми 1 і 3 кодування і мультиплексування також можуть реалізовуватися з іншими схемами для інших форматів блоку ресурсів. UE може мати можливість відправляти більше керуючої інформації з використанням схеми 3 кодування і мультиплексування. Як приклад, для звичайного циклічного префікса з низькою доплерівською частотою у таблиці 5, UE може кодувати 12 бітів ACK-інформації, щоб одержувати 24 кодових біти, і може перетворювати ці кодові біти у 12 символів модуляції. UE може виконувати 12точкове DFT для цих 12 символів модуляції, щоб одержувати 12 символів частотної області. UE потім може розширювати ці 12 символів частотної області по чотирьох періодах символу за допомо 23 гою ортогональної послідовності довжини 4. UE може мати можливість відправляти більше бітів ACK-інформації з використанням меншої ортогональної послідовності. Наприклад, UE може відправляти 12 символів модуляції у періоди символу 0 і 1 за допомогою ортогональної послідовності довжини 2 і може відправляти ще 12 символів модуляції у періоди символу 5 і 6 з ідентичною ортогональною послідовністю. Схеми, показані у таблицях 4 і 5, надають можливість мультиплексування UE з використанням схеми 3 кодування і мультиплексування з UE, що використовують схему 1 кодування і мультиплексування в одному блоці ресурсів. Ці UE можуть розділятися на основі їх ортогональних послідовностей. Для даного блоку ресурсів будь-яке число ортогональних послідовностей може призначатися UE з використанням схеми 3 кодування і мультиплексування, а ортогональні послідовності, що залишилися, можуть призначатися UE з використанням схеми 1 кодування і мультиплексування. Для більшості схем, описаних вище, більше UE з низькою доплерівською частотою може бути мультиплексовано в одному блоці ресурсів з більшим числом ортогональних послідовностей більшої довжини. Навпаки, менше UE з високою доплерівською частотою може бути мультиплексовано в одному блоці ресурсів з меншим числом ортогональних послідовностей меншої довжини. В одній схемі, UE з низькою доплерівською частотою і UE з високою доплерівською частотою можуть бути мультиплексовані в одному блоці ресурсів з використанням ортогональних послідовностей меншої довжини. В іншій схемі, UE з низькою доплерівською частотою і UE з високою доплерівською частотою можуть бути мультиплексовані з використанням ортогональних послідовностей різних довжин. Як приклад, для даного блоку ресурсів, одному UE з високою доплерівською частотою може призначатися ортогональна послідовність '00', а трьом UE з низькою доплерівською частотою можуть призначатися ортогональні послідовності '0101', '0011' і '0110'. Для TDD-системи низхідна лінія зв'язку і висхідна лінія зв'язку спільно використовують один частотний канал, і відгук каналу низхідної лінії зв'язку може бути корельований з відгуком каналу висхідної лінії зв'язку. Передача ΜΙΜΟ по низхідній лінії зв'язку може підтримуватися декількома способами у TDD-системі. У першій схемі, UE може оцінювати МІМОканал низхідної лінії зв'язку, а також шум і перешкоди у низхідній лінії зв'язку для вузла В, наприклад, на основі конкретного для стільника опорного сигналу, що приймається від вузла В. UE може вибирати матрицю попереднього кодування і число кодових слів, щоб відправляти, на основі оцінки МІМО-каналу низхідної лінії зв'язку і оцінки шуму та перешкод. UE може визначати співвідношення "сигнал-шум" (SNR) для кожного кодового слова на основі вибраної матриці попереднього кодування, оцінки МІМО-каналу низхідної лінії зв'язку і оцінки шуму та перешкод. UE може перетворювати SNR для кожного кодового слова у значення CQI на основі заздалегідь визначеного перетворення. 97170 24 UE може повторювати обробку для кожної цікавлячої підсмуги частот. UE може відправляти інформацію зворотного зв'язку, що містить інформацію індикатора матриці попереднього кодування (РМІ) і CQI-інформацію для кожної цікавлячої підсмуги частот. Вузол В може передавати дані трафіку в UE на основі інформації зворотного зв'язку, що приймається від UE. У другій схемі, UE може періодично відправляти зондувальний опорний сигнал, а не CQIінформацію у вузол В. Вузол В може оцінювати МІМО-канал висхідної лінії зв'язку, а також шум і перешкоди у висхідній лінії зв'язку для UE на основі зондувального опорного сигналу. Вузол В може допускати, що МІМО-канал низхідної лінії зв'язку збігається з МІМО-каналом висхідної лінії зв'язку внаслідок взаємності каналів у TDDсистемі. Вузол В також може допускати, що шум і перешкоди у низхідній лінії зв'язку в UE збігаються з шумом і перешкодами у висхідній лінії зв'язку у вузлі В. Вузол В може вибирати матрицю попереднього кодування і число кодових слів, щоб відправляти, на основі оцінки МІМО-каналу висхідної лінії зв'язку і оцінки шуму та перешкод у висхідній лінії зв'язку. Вузол В також може визначати SNR для кожного кодового слова на основі вибраної матриці попереднього кодування, оцінки МІМОканалу висхідної лінії зв'язку і оцінки шуму та перешкод у висхідній лінії зв'язку. Вузол В потім може передавати дані трафіку в UE на основі матриці попереднього кодування і SNR для кожного кодового слова. Ця схема може зменшувати обсяг сигналізації зі зворотним зв'язком, а також може зменшувати ефективну затримку у контурі CQI. У третій схемі, UE може періодично відправляти зондувальний опорний сигнал і CQI-інформацію у вузол В. UE може оцінювати SNR без попереднього кодування і може відправляти CQIінформацію для SNR без попереднього кодування. Вузол В може оцінювати МІМО-канал висхідної лінії зв'язку, а також шум і перешкоди у висхідній лінії зв'язку для UE на основі зондувального опорного сигналу. Вузол В може допускати, що МІМОканал низхідної лінії зв'язку збігається з МІМОканалом висхідної лінії зв'язку внаслідок взаємності каналів у TDD-системі. Вузол В може визначати асиметрію у шумі та перешкодах у низхідній лінії зв'язку і шумі та перешкодах у висхідній лінії зв'язку на основі SNR, що повідомляється за допомогою UE, і оцінки шуму та перешкод у висхідній лінії зв'язку, одержаної за допомогою вузла В. Вузол В потім може оцінювати шум і перешкоди у низхідній лінії зв'язку для UE на основі оцінки шуму та перешкод у висхідній лінії зв'язку і асиметрії низхідної/висхідної лінії зв'язку. Вузол В може вибирати матрицю попереднього кодування і число кодових слів, щоб відправляти, на основі оцінки МІМОканалу висхідної лінії зв'язку і оцінки шуму та перешкод у низхідній лінії зв'язку. Вузол В також може визначати SNR для коленого кодового слова на основі вибраної матриці попереднього кодування, оцінки МІМО-каналу висхідної лінії зв'язку і оцінки шуму та перешкод у низхідній лінії зв'язку. Вузол В потім може передавати дані трафіку в UE на осно 25 ві матриці попереднього кодування і SNR для кожного кодового слова. Фіг. 8 ілюструє блок-схему структури вузла В 110 і UE 120, які є одним з вузлів В і одним з UE на Фіг. 1. У цій схемі, UE 120 обладнаний Τ антенами 832а-832t, а вузол В 110 обладнаний R антенами 852а-852r, де, загалом, Т1 і R1. В UE 120 передавальний процесор 820 може приймати дані трафіку з джерела 812 даних, обробляти (наприклад, кодувати і виконувати символьне перетворення) дані трафіку і надавати символи даних. Передавальний процесор 820 також може приймати керуючу інформацію (наприклад, ACKі/або CQI-інформацію) від контролера/процесора 840, обробляти керуючу інформацію і надавати керуючі символи. Передавальний процесор 820 також може формувати пілотні символи (наприклад, для пілотних послідовностей) і може мультиплексувати пілотні символи з символами даних і керуючими символами. МІМО-процесор 822 може обробляти (наприклад, попередньо кодувати) символи від передавального процесора 820 і надавати Τ вихідних потоків символів у Τ модуляторів (MOD) 830a-830t. Кожний модулятор 830 може обробляти свій вихідний потік символів (наприклад, для SC-FDM), щоб одержувати потік вихідних вибірок. Кожний модулятор 830 додатково може обробляти (наприклад, перетворювати в аналогову форму, підсилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний потік вибірок, щоб формувати сигнал висхідної лінії зв'язку. Τ сигналів висхідної лінії зв'язку від модуляторів 830a-830t може бути передано через Τ антен 832a-832t, відповідно. У вузлі В 110, антени 852а-852r можуть приймати сигнали висхідної лінії зв'язку від UE 120 і/або інших UE. Кожна антена 852 може надавати сигнал, що приймається, в асоційований демодулятор (DEMOD) 854. Кожний демодулятор 854 може приводити до необхідних параметрів (наприклад, фільтрувати, підсилювати, перетворювати з пониженням частоти і оцифровувати) свій сигнал, що приймається, щоб одержувати вибірки, і додатково може обробляти вибірки (наприклад, для SCFDM), щоб одержувати символи, що приймаються. МІМО-детектор 856 може виконувати МІМОвиявлення для символів, що приймаються, від всіх R демодуляторів 854а-854г і надавати виявлені символи. Приймальний процесор 860 може обробляти (наприклад, демодулювати і декодувати) виявлені символи, надавати декодовані дані трафіку у приймач 862 даних і надавати декодовану керуючу інформацію у контролер/процесор 870. Вузол В 110 може передавати дані трафіку, керуючу інформацію і опорні сигнали по низхідній лінії зв'язку в UE 120 і/або інші UE. Дані трафіку з джерела 878 даних і/або керуюча інформація з контролера/процесора 870 можуть оброблятися за допомогою передавального процесора 880 і попередньо кодуватися за допомогою МІМО-процесора 882, щоб одержувати R вихідних потоків символів. R модуляторів 854а-854г можуть обробляти R вихідних потоків символів (наприклад, для OFDM), щоб одержувати R вихідних потоків вибірок, і додатково можуть приводити до необхідних параме 97170 26 трів вихідні потоки вибірок, щоб одержувати R сигналів низхідної лінії зв'язку, які можуть бути передані через R антен 852а-852r. В UE 120 сигнали низхідної лінії зв'язку від вузла B 110 можуть прийматися за допомогою антен 832a-832t, приводитися до необхідних параметрів і оброблятися за допомогою демодуляторів 830a-830t і додатково оброблятися за допомогою МІМО-детектора 836 (якщо застосовний) і приймального процесора 838, щоб відновлювати дані трафіку і керуючу інформацію, що відправляється в UE 120. Приймальний процесор 838 може надавати декодовані дані трафіку у приймач 839 даних і надавати декодовану керуючу інформацію у контролер/процесор 840. Контролери/процесори 840 і 870 можуть направляти роботу в UE 120 і вузлі В 110, відповідно. Запам'ятовуючі пристрої 842 і 872 можуть зберігати дані і програмні коди для UE 120 і вузла B 110, відповідно. Планувальник 874 може планувати UE для передачі даних по низхідній лінії зв'язку і/або висхідній лінії зв'язку і може призначати ресурси для запланованих UE. Планувальник 874 також може призначати ресурси для UE для передачі керуючої інформації. Ресурси можуть містити блоки ресурсів, ортогональні послідовності для керуючих даних, ортогональні послідовності для пілотних сигналів, послідовності опорних сигналів і т.д. Фіг. 9 ілюструє блок-схему схеми передавального процесора 920 для схеми 1 кодування і мультиплексування. Передавальний процесор 920 може бути частиною передавального процесора 820 в UE 120 на Фіг. 8. У рамках передавального процесора 920, модуль 924 символьного перетворення може перетворювати ACK-інформацію у символ модуляції. Помножувач 926 може множити послідовність опорних сигналів r(n) на символ модуляції і надавати модульовану послідовність опорних сигналів. Модуль 928 розширення за часом може розширювати модульовану послідовність опорних сигналів за допомогою ортогональної послідовності wm для керуючих даних і надавати послідовності даних zm(n), наприклад, як показано у рівнянні (3). Модуль 930 розширення за часом може розширювати послідовність опорних сигналів за допомогою ортогональної послідовності m для пілотних сигналів і надавати пілотні послідовності pm(n), наприклад, як показано у рівнянні (4). Мультиплексор (Мuх) 932 може приймати послідовності даних від модуля 928 розширення і пілотні послідовності від модуля 930 розширення і може надавати кожну послідовність у належний період символу, наприклад, як показано на Фіг. 5. Фіг. 10 ілюструє блок-схему схеми передавального процесора 1020 для схеми 3 кодування і мультиплексування. Передавальний процесор 1020 також може бути частиною передавального процесора 820 в UE 120 на Фіг. 8. У рамках передавального процесора 1020, кодер 1022 може кодувати тільки CQI-інформацію або спільно кодувати як CQI-, так і ACK-інформацію на основі блочного коду, щоб одержувати кодові біти. Модуль 1024 символьного перетворення може перетворювати кодові біти у символи модуляції. Модуль 1026 DFT/розширення за частотою може перетворювати символи модуляції за допомогою 27 S-точкового DFT, щоб одержувати S символів частотної області s(n). Модуль 1028 розширення за часом може розширювати спектр S символів частотної області за допомогою ортогональної послідовності wm для керуючих даних і надавати послідовності даних zm(n), наприклад, як показано у рівнянні (7). Модуль 1030 розширення за часом може розширювати послідовність опорних сигналів за допомогою ортогональної послідовності m для пілотних сигналів і надавати пілотні послідовності pm(n). Мультиплексор 1032 може приймати послідовності даних від модуля 1028 розширення і пілотні послідовності від модуля 1030 розширення і може надавати кожну послідовність у належний період символу, наприклад, як показано на Фіг. 7. Фіг. 9 і 10 ілюструють зразкові схеми обробки за допомогою UE 120 для схем 1 і 3 кодування і мультиплексування, відповідно. UE 120 також може виконувати обробку для схем 1 і 3 кодування і мультиплексування іншими способами. Фіг. 11 ілюструє блок-схему схеми приймального процесора 1160 для схеми 1 кодування і мультиплексування. Приймальний процесор 1160 може бути частиною приймального процесора 860 у вузлі В 110 на Фіг. 8. У рамках приймального процесора 1160 демультиплексор (Demux) 1162 може одержувати дані і пілотні послідовності, що приймаються, для ACK-інформації від пари блоків ресурсів, призначеної для UE 120, надавати послідовності пілотного сигналу, що приймається, у модуль 1164 стиснення за часом і надавати послідовності даних, що приймаються, у когерентний детектор 1170. Модуль 1164 стиснення за часом може стискати пілотні послідовності, що приймаються, для кожного блоку ресурсів за допомогою ортогональної послідовності m, призначеної для UE 120, і надавати стиснуту пілотну послідовність для цього блоку ресурсів. Модуль 1166 оцінки каналу може діставати оцінку каналу для S піднесучих у кожному блоці ресурсів на основі стиснутої пілотної послідовності для цього блоку ресурсів. Когерентний детектор 1170 може виконувати когерентне виявлення для кожної послідовності даних, що приймається, з відповідною оцінкою каналу і надавати відповідну виявлену послідовність даних. Модуль 1172 стиснення за часом може стискати виявлені послідовності даних для кожного блоку ресурсів за допомогою ортогональної послідовності wm, призначеної для UE 120, і надавати стиснуту послідовність даних для цього блоку ресурсів. Корелятор 1174 може корелювати стиснуту послідовність даних для кожного блоку ресурсів з кожною з можливих послідовностей опорних сигналів і може надавати результат кореляції для кращої послідовності опорних сигналів. Модуль 1176 зворотного символьного перетворення може одержувати результати кореляції для цих двох блоків ресурсів, визначати символ модуляції, з найбільшою ймовірністю відправлений за допомогою UE 120, на основі результатів кореляції і надавати декодовану ACK-інформацію для UE. Фіг. 12 ілюструє блок-схему схеми приймального процесора 1260 для схеми 3 кодування і мультиплексування. Приймальний процесор 1260 також може бути частиною приймального проце 97170 28 сора 860 у вузлі В 110 на Фіг. 8. У рамках приймального процесора 1260 демультиплексор 1262 може одержувати дані і пілотні послідовності, що приймаються, для ACK- і/або CQI-інформації від пари блоків ресурсів, призначеної для UE 120, надавати пілотні послідовності, що приймаються, у модуль 1264 стиснення за часом і надавати послідовності даних, що приймаються, у когерентний детектор 1270. Модуль 1264 стиснення за часом може стискати послідовності пілотного сигналу, що приймається, для кожного блоку ресурсів. Модуль 1266 оцінки каналу може діставати оцінку каналу для S піднесучих у кожному блоці ресурсів. Когерентний детектор 1270 може виконувати когерентне виявлення для кожної послідовності даних, що приймається, з відповідною оцінкою каналу і надавати відповідну виявлену послідовність даних. Модуль 1272 стиснення за часом може стискати виявлені послідовності даних для кожного блоку ресурсів і надавати стиснуту послідовність даних для цього блоку ресурсів. Модуль 1274 IDFT/стиснення за частотою може виконувати IDFT для стиснутої послідовності даних для кожного блоку ресурсів і надавати стиснуті символи для цього блоку ресурсів. Модуль 1276 може обчислювати логарифмічні співвідношення правдоподібності (LLR) для кодових бітів на основі стиснутих символів. Декодер 1278 може декодувати LLR і надавати декодовану ACK- і/або CQI-інформацію для UE 120. Фіг. 11 і 12 ілюструють зразкові схеми обробки за допомогою вузла В 110 для схем 1 і 3 кодування і мультиплексування, відповідно. Вузол B 110 також може виконувати обробку для схем 1 і 3 кодування і мультиплексування іншими способами. Фіг. 13 ілюструє схему процесу 1300 для відправлення керуючої інформації у системі стільникового зв'язку. Процес 1300 може виконуватися за допомогою UE (як описано нижче) або за допомогою деякого іншого об'єкта. UE може формувати керуючу інформацію, що містить ACK-інформацію, CQI-інформацію, інформацію запиту планування, деяку іншу керуючу інформацію або комбінацію зазначеного вище (етап 1312). UE може кодувати керуючу інформацію (наприклад, спільно кодувати ACK- і CQI-інформацію) на основі блочного коду, щоб одержувати кодовані дані (етап 1314). UE може розширювати кодовані дані за частотою, за допомогою DFT, щоб одержувати розширені за частотою дані (етап 1316). UE додатково може розширювати за часом розширені за частотою дані за допомогою ортогональної послідовності, щоб одержувати вихідні дані для керуючої інформації (етап 1318). В одній схемі етапу 1316, UE може розширювати кодовані дані по S піднесучих за допомогою S-точкового DFT, щоб одержувати розширені за частотою дані, що містять S символів частотної області для S піднесучих. В одній схемі етапу 1318, UE може розширювати S символів частотної області за допомогою ортогональної послідовності довжини L, щоб одержувати вихідні дані, що містять L наборів S вихідних символів для L періодів символу. Кожний набір S вихідних символів може призначатися для різної послідовності даних і може відправлятися в один період симво 29 лу. UE може спочатку виконувати розширення за частотою, а потім розширення за часом, як показано на Фіг. 13. Альтернативно, UE може спочатку виконувати розширення за часом, а потім розширення за частотою. В одній схемі етапу 1312, UE може приймати кодові слова для N HARQ-процесів в N субкадрах низхідної лінії зв'язку і може визначати значення ACK для кожного HARQ-процесу. Якщо одне кодове слово відправляється для кожного HARQпроцесу, то UE може задавати значення ACK для кожного HARQ-процесу таким, що дорівнює першому значенню, якщо призначення не прийняте, другому значенню, якщо кодове слово декодоване коректно, або третьому значенню, якщо кодове слово декодоване некоректно. Якщо два кодових слова відправляються для кожного HARQпроцесу, то UE може задавати значення ACK для кожного HARQ-процесу таким, що дорівнює першому значенню, якщо призначення не прийняте, другому значенню, якщо обидва кодових слова декодовані коректно, третьому значенню, якщо тільки перше кодове слово декодоване коректно, четвертому значенню, якщо тільки друге кодове слово декодоване коректно, або п'ятому значенню, якщо обидва кодових слова декодовані некоректно. UE може окремо або спільно кодувати N значень ACK для N HARQ-процесів, щоб одержувати ACK-інформацію. В одній схемі, UE може задавати значення ACK для кожного HARQ-процесу таким, що дорівнює одному з Q можливих значень і може спільно кодувати N значень ACK для N HARQпроцесів, щоб одержувати NACK бітів ACKN інформації, де NACK=log2(Q ). UE може відправляти вихідні дані для ACK-інформації в одному з Μ субкадрів висхідної лінії зв'язку. N субкадрів низхідної лінії зв'язку і Μ субкадрів висхідної лінії зв'язку можуть бути дуплексовані з часовим розділенням, наприклад, як показано на Фіг. 2В і 3. Фіг. 14 ілюструє схему пристрою 1400 для відправлення керуючої інформації у системі стільникового зв'язку. Пристрій 1400 включає в себе модуль 1412, щоб формувати керуючу інформацію, модуль 1414, щоб кодувати керуючу інформацію на основі блочного коду, щоб одержувати кодовані дані, модуль 1416, щоб розширювати кодовані дані за допомогою DFT, щоб одержувати дані, розширені за частотою, і модуль 1418, щоб розширювати за часом дані, розширені за частотою, за допомогою ортогональної послідовності, щоб одержувати вихідні дані для керуючої інформації. Фіг. 15 ілюструє схему процесу 1500 для приймання керуючої інформації у системі стільникового зв'язку. Процес 1500 може виконуватися за допомогою вузла В (як описано нижче) або якогонебудь іншого об'єкта. Вузол В може стискати дані, що приймаються, за часом за допомогою ортогональної послідовності, щоб одержувати дані, стиснуті за часом (етап 1512). Вузол В може стискати дані, стиснуті за часом, за частотою за допомогою IDFT, щоб одержувати стиснуті символи для керуючої інформації (етап 1514). В одній схемі, вузол В може стискати дані, стиснуті за часом, по S піднесучих за допомогою S-точкового IDFT, щоб одержувати S стиснутих символів. Вузол В 97170 30 може спочатку виконувати стиснення за часом, а потім стиснення за частотою, як показано на Фіг. 15. Альтернативно, вузол В може спочатку виконувати стиснення за частотою, а потім стиснення за часом. У будь-якому випадку, вузол В може декодувати стиснуті символи на основі блочного коду, щоб одержувати декодовану керуючу інформацію, яка може містити ACK-інформацію, CQIінформацію і т.д. (етап 1516). В одній схемі, вузол В може відправляти кодові слова для N HARQ-процесів в N субкадрах низхідної лінії зв'язку. Вузол В може одержувати дані, що приймаються, в одному з Μ субкадрів висхідної лінії зв'язку. N субкадрів низхідної лінії зв'язку і Μ субкадрів висхідної лінії зв'язку можуть бути дуплексовані з часовим розділенням. Вузол В може визначати значення ACK для кожного з HARQпроцесів на основі декодованої керуючої інформації. Фіг. 16 ілюструє схему пристрою 1600 для приймання керуючої інформації у системі стільникового зв'язку. Пристрій 1600 включає в себе модуль 1612, щоб стискати дані, що приймаються, за часом за допомогою ортогональної послідовності, щоб одержувати дані, стиснуті за часом, модуль 1614, щоб стискати дані, стиснуті за часом, за частотою за допомогою IDFT, щоб одержувати стиснуті символи для керуючої інформації, і модуль 1616, щоб декодувати стиснуті символи на основі блочного коду, щоб одержувати декодовану керуючу інформацію. Фіг. 17 ілюструє схему процесу 1700 для обробки керуючої інформації у системі бездротового зв'язку. Процес 1700 може виконуватися за допомогою UE, за допомогою вузла В або за допомогою якого-небудь іншого об'єкта. Перша керуюча інформація може оброблятися на основі першої схеми кодування і мультиплексування з використанням мультиплексування з кодовим розділенням як у часовій області, так і у частотній області (етап 1712). Для першої схеми кодування і мультиплексування, мультиплексування з кодовим розділенням у часовій області може здійснюватися за допомогою розширення за часом за допомогою ортогональної послідовності, і мультиплексування з кодовим розділенням у частотній області може здійснюватися за допомогою різних циклічних зсувів послідовності опорних сигналів. Друга керуюча інформація може оброблятися на основі другої схеми кодування і мультиплексування з використанням мультиплексування з кодовим розділенням у часовій області і розширення у частотній області (етап 1714). Для другої схеми кодування і мультиплексування, мультиплексування з кодовим розділенням у часовій області може здійснюватися за допомогою розширення за часом за допомогою ортогональної послідовності, і розширення у частотній області може здійснюватися за допомогою DFT. В одній схемі етапу 1712, перша керуюча інформація може оброблятися за допомогою передавального пристрою (наприклад, UE), як показано на Фіг. 9. Передавальний пристрій може формувати символ модуляції на основі першої керуючої інформації. Передавальний пристрій мо 31 же модулювати послідовність опорних сигналів за допомогою символу модуляції, щоб одержувати модульовану послідовність опорних сигналів. Передавальний пристрій потім може виконувати розширення модульованої послідовності опорних сигналів за часом за допомогою ортогональної послідовності wm. В іншій схемі етапу 1712, перша керуюча інформація може оброблятися за допомогою приймального пристрою (наприклад, вузла В), як показано на Фіг. 11. Приймальний пристрій може стискати дані, що приймаються, за часом за допомогою ортогональної послідовності wm, щоб одержувати дані, стиснуті за часом. Приймальний пристрій може корелювати дані, стиснуті за часом, з послідовністю опорних сигналів, щоб одержувати результати кореляції. Приймальний пристрій потім може відновлювати першу керуючу інформацію на основі результатів кореляції. В одній схемі етапу 1714, друга керуюча інформація може оброблятися за допомогою передавального пристрою, як показано на Фіг. 10. Передавальний пристрій може розширювати другу керуючу інформацію за частотою за допомогою DFT, щоб одержувати дані, розширені за частотою. Передавальний пристрій потім може виконувати розширення за часом даних, розширених за частотою, за допомогою ортогональної послідовності wm. В іншій схемі етапу 1714, друга керуюча інформація може оброблятися за допомогою приймального пристрою, як показано на Фіг. 12. Приймальний пристрій може стискати дані, що приймаються, за часом за допомогою ортогональної послідовності wm, щоб одержувати дані, стиснуті за часом. Приймальний пристрій додатково може стискати за частотою дані, стиснуті за часом, за допомогою IDFT, щоб одержувати стиснуті за частотою дані. Приймальний пристрій потім може відновлювати другу керуючу інформацію на основі стиснутих за частотою даних. В одній схемі, перша керуюча інформація може містити ACK-інформацію для одного HARQпроцесу, і друга керуюча інформація може містити ACK-інформацію для декількох HARQ-процесів. В іншій схемі, перша керуюча інформація може містити ACK-інформацію, і друга керуюча інформація може містити тільки CQI-інформацію або як ACK-, так і CQI-інформацію. Фіг. 18 ілюструє схему пристрою 1800 для обробки керуючої інформації у системі бездротового зв'язку. Пристрій 1800 включає в себе модуль 1812, щоб обробляти першу керуючу інформацію на основі першої схеми кодування і мультиплексування з використанням мультиплексування з кодовим розділенням як у часовій області, так і у частотній області, і модуль 1814, щоб обробляти другу керуючу інформацію на основі другої схеми кодування і мультиплексування з використанням мультиплексування з кодовим розділенням у часовій області і розширення у частотній області. Фіг. 19 ілюструє схему процесу 1900 для відправлення даних у системі бездротового зв'язку з використанням TDD. Процес 1900 може виконуватися за допомогою вузла В (як описано нижче) або 97170 32 якого-небудь іншого об'єкта. Вузол В може приймати зондувальний опорний сигнал по висхідній лінії зв'язку від UE (етап 1912). Вузол В може визначати матрицю попереднього кодування на основі зондувального опорного сигналу (етап 1914). Вузол В також може визначати, щонайменше, одну схему модуляції і кодування на основі зондувального опорного сигналу (етап 1916). Вузол В потім може відправляти передачу даних по низхідній лінії зв'язку на основі матриці попереднього кодування і, щонайменше, однієї схеми модуляції і кодування (етап 1918). В одній схемі, UE не відправляє CQIінформацію у вузол В. Вузол В може оцінювати шум і перешкоди для висхідної лінії зв'язку на основі зондувального опорного сигналу. Вузол В може допускати симетрію для шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку. Вузол В потім може визначати, щонайменше, одну схему модуляції і кодування на основі матриці попереднього кодування і оціненого шуму та перешкод для висхідної лінії зв'язку. В іншій схемі, UE може відправляти CQIінформацію, що вказує якість каналу низхідної лінії зв'язку, у вузол В. Вузол В може оцінювати шум і перешкоди для висхідної лінії зв'язку на основі зондувального опорного сигналу. Вузол В може визначати асиметрію шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку на основі CQI-інформації і оціненого шуму та перешкод для висхідної лінії зв'язку. Вузол В може оцінювати шум і перешкоди для низхідної лінії зв'язку на основі оціненого шуму і перешкод для висхідної лінії зв'язку і асиметрії. Вузол В потім може визначати, щонайменше, одну схему модуляції і кодування на основі матриці попереднього кодування і оціненого шуму та перешкод для низхідної лінії зв'язку. Фіг. 20 ілюструє схему пристрою 2000 для відправлення даних у системі бездротового зв'язку з використанням TDD. Пристрій 2000 включає в себе модуль 2012, щоб приймати зондувальний опорний сигнал по висхідній лінії зв'язку, модуль 2014, щоб визначати матрицю попереднього кодування на основі зондувального опорного сигналу, модуль 2016, щоб визначати, щонайменше, одну схему модуляції і кодування на основі зондувального опорного сигналу, і модуль 2018, щоб відправляти передачу даних по низхідній лінії зв'язку на основі матриці попереднього кодування і, щонайменше, однієї схеми модуляції і кодування. Фіг. 21 ілюструє схему процесу 2100 для приймання даних у системі бездротового зв'язку з використанням TDD. Процес 2100 може виконуватися за допомогою UE (як описано нижче) або за допомогою деякого іншого об'єкта. UE може відправляти зондувальний опорний сигнал по висхідній лінії зв'язку у вузол В (етап 2112). UE може приймати передачу даних, що відправляється по низхідній лінії зв'язку за допомогою вузла В, на основі матриці попереднього кодування і, щонайменше, однієї схеми модуляції і кодування, визначеної за допомогою вузла В на основі зондувального опорного сигналу (етап 2114). В одній схемі, UE не відправляє CQIінформацію, що вказує якість каналу низхідної лінії 33 зв'язку, у вузол В. В іншій схемі, UE може формувати і відправляти CQI-інформацію у вузол В. У цій схемі, вузол В може визначати асиметрію шуму і перешкод для низхідної лінії зв'язку і висхідної лінії зв'язку на основі CQI-інформації і зондувального опорного сигналу. Вузол В потім може визначати, щонайменше, одну схему модуляції і кодування на основі асиметрії. Фіг. 22 ілюструє схему пристрою 2200 для приймання даних у системі бездротового зв'язку з використанням TDD. Пристрій 2200 включає в себе модуль 2212, щоб відправляти зондувальний опорний сигнал по висхідній лінії зв'язку у вузол В, і модуль 2214, щоб приймати передачу даних, що відправляється по низхідній лінії зв'язку за допомогою вузла В, на основі матриці попереднього кодування і, щонайменше, однієї схеми модуляції і кодування, визначеної за допомогою вузла В на основі зондувального опорного сигналу. Модулі на Фіг. 14, 16, 18, 20 і 22 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, запам'ятовуючі пристрої і т.д., або будь-яку комбінацію зазначеного вище. Фахівцям у даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені за допомогою будь-якої з множини різних технологій. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і символи шумоподібної послідовності, які можуть наводитися як приклад у всьому описі вище, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або будь-якої комбінації зазначеного вище. Фахівцям у даній галузі техніки також повинно бути зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані у зв'язку з розкриттям суті, можуть бути реалізовані як електронні апараті засоби, комп'ютерне програмне забезпечення або їх комбінації. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанту застосування і структурних обмежень, що накладаються на систему в цілому. Фахівці у даній галузі можуть реалізовувати описану функціональність різними способами для кожного конкретного варіанту застосування, але такі рішення з реалізації не повинні бути інтерпретовані як відступ від обсягу даного розкриття суті. Різні ілюстративні логічні блоки, модулі і схеми, описані у зв'язку з розкриттям суті у даному документі, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якої комбінації зазначеного вище, призначе 97170 34 ної для того, щоб виконувати описані у даному документі функції. Процесором загального призначення може бути мікропроцесор, але, в альтернативному варіанті, процесором може бути будьякий традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Етапи способу або алгоритму, описані у зв'язку з розкриттям суті у даному документі, можуть бути реалізовані безпосередньо в апаратних засобах, у програмному модулі, що приводиться у виконання за допомогою процесора, або у комбінації зазначеного вище. Програмний модуль може постійно розміщуватися у пам'яті типу RAM, флешпам'яті, пам'яті типу ROM, пам'яті типу EPROM, пам'яті типу EEPROM, у регістрах, на жорсткому диску, змінному диску, компакт-диску або будь-якій іншій формі носія зберігання даних, відомій у даній галузі техніки. Типовий носій зберігання даних з'єднаний з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. В альтернативному варіанті, носій зберігання даних може бути вбудований у процесор. Процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. ASIC може постійно розміщуватися у користувальницькому терміналі. В альтернативному варіанті, процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти у користувальницькому терміналі. В одній або більше зразкових схемах описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій комбінації зазначеного вище. При реалізації у програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій, або код на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будьяке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в інше. Носії зберігання даних можуть бути будьякими доступними носіями, до яких можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення. Як приклад, а не обмеження, ці машинозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний засіб програмного коду у формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення, або процесора загального призначення або спеціального призначення. Також, будь-яке підключення коректно називати машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, 35 сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові середовища, включені у визначення носія. Диск (disk) і диск (disc) при використанні у даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому диски (disk) звичайно відтворюють дані магнітним способом, тоді як диски (disc) звичайно відтворюють дані оптичним способом за допомо 97170 36 гою лазерів. Комбінації перерахованого вище також слід включати у число машинозчитуваних носіїв. Попередній опис розкриття винаходу наданий для того, щоб дати можливість будь-якому фахівцеві у даній галузі техніки створити або використати розкриття суті. Різні модифікації у розкритті винаходу повинні бути очевидними для фахівців у даній галузі техніки, а описані у даному документі загальні принципи можуть бути застосовані до інших варіантів без відходу від суті і обсягу винаходу. Таким чином, заявлений винахід не обмежується описаними у даному документі прикладами і схемами, а повинен відповідати найширшому обсягу, що узгоджується з принципами і новими функціями, розкритими у даному документі. 37 97170 38 39 97170 40 41 97170 42 43 97170 44 45 97170 46 47 97170 48 49 97170 50 51 97170 52 53 Комп’ютерна верстка О. Гапоненко 97170 Підписне 54 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
