Інформація зворотного зв’язку про запас затримки висхідної лінії зв’язку

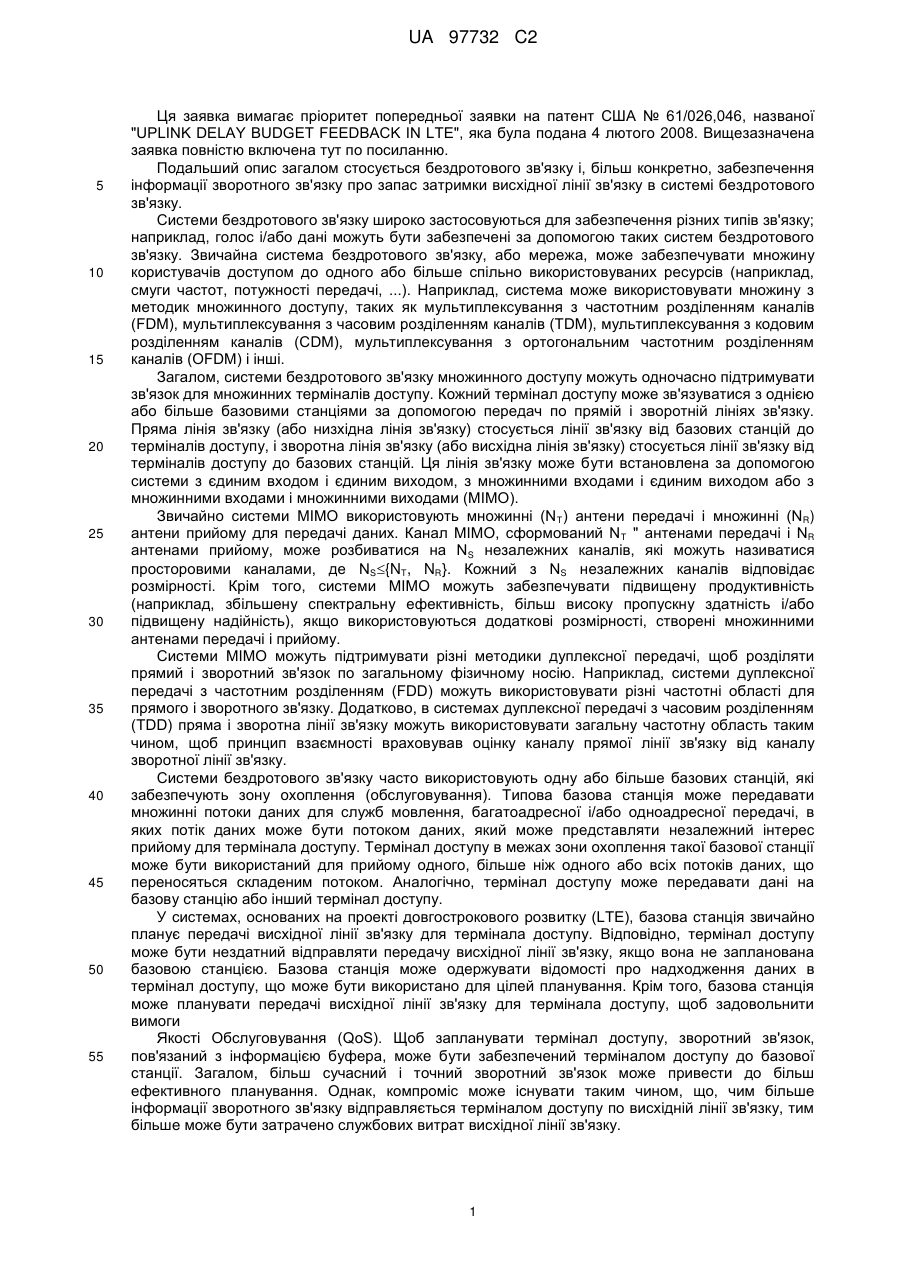

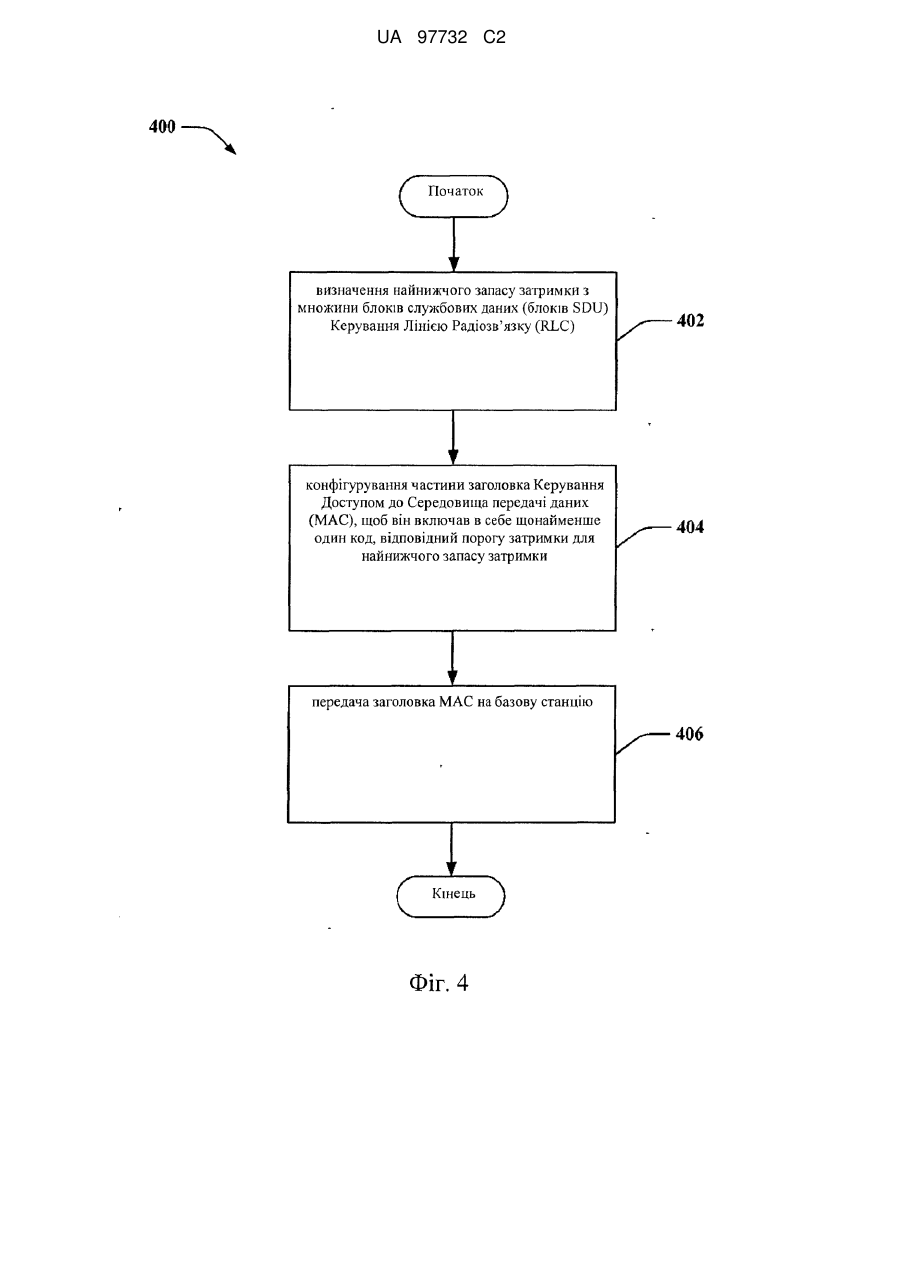

Реферат: Описуються системи і способи, які полегшують передачу сигналів і/або використання інформації зворотного зв'язку, пов'язаної із запасом затримки висхідної лінії зв'язку, в середовищі бездротового зв'язку. Може бути визначений найнижчий запас затримки, асоційований з найбільш терміновим блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженим в буфері термінала доступу. Додатково, може бути сконфігурована частина заголовка Керування Доступом до Середовища передачі даних (МАС) (наприклад, два зарезервованих біти) для перенесення коду, пов'язаного з порогом затримки, відповідним найнижчому запасу затримки. Крім того, заголовок МАС може бути переданий на базову станцію. Базова станція може виявляти код, що переноситься частиною заголовка МАС, і поріг затримки може бути визначений як функція виявленого коду (наприклад, використовуючи відображення, специфічне для однонаправленого каналу). Згідно з прикладом, термінал доступу може бути запланований для передачі висхідної лінії зв'язку як функція порога затримки. UA 97732 C2 (12) UA 97732 C2 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 Ця заявка вимагає пріоритет попередньої заявки на патент США № 61/026,046, названої "UPLINK DELAY BUDGET FEEDBACK IN LTE", яка була подана 4 лютого 2008. Вищезазначена заявка повністю включена тут по посиланню. Подальший опис загалом стосується бездротового зв'язку і, більш конкретно, забезпечення інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в системі бездротового зв'язку. Системи бездротового зв'язку широко застосовуються для забезпечення різних типів зв'язку; наприклад, голос і/або дані можуть бути забезпечені за допомогою таких систем бездротового зв'язку. Звичайна система бездротового зв'язку, або мережа, може забезпечувати множину користувачів доступом до одного або більше спільно використовуваних ресурсів (наприклад, смуги частот, потужності передачі, ...). Наприклад, система може використовувати множину з методик множинного доступу, таких як мультиплексування з частотним розділенням каналів (FDM), мультиплексування з часовим розділенням каналів (TDM), мультиплексування з кодовим розділенням каналів (CDM), мультиплексування з ортогональним частотним розділенням каналів (OFDM) і інші. Загалом, системи бездротового зв'язку множинного доступу можуть одночасно підтримувати зв'язок для множинних терміналів доступу. Кожний термінал доступу може зв'язуватися з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до терміналів доступу, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів доступу до базових станцій. Ця лінія зв'язку може бути встановлена за допомогою системи з єдиним входом і єдиним виходом, з множинними входами і єдиним виходом або з множинними входами і множинними виходами (ΜΙΜΟ). Звичайно системи ΜΙΜΟ використовують множинні (ΝΤ) антени передачі і множинні (NR) антени прийому для передачі даних. Канал ΜΙΜΟ, сформований Ν Τ " антенами передачі і NR антенами прийому, може розбиватися на NS незалежних каналів, які можуть називатися просторовими каналами, де NS{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Крім того, системи ΜΙΜΟ можуть забезпечувати підвищену продуктивність (наприклад, збільшену спектральну ефективність, більш високу пропускну здатність і/або підвищену надійність), якщо використовуються додаткові розмірності, створені множинними антенами передачі і прийому. Системи ΜΙΜΟ можуть підтримувати різні методики дуплексної передачі, щоб розділяти прямий і зворотний зв'язок по загальному фізичному носію. Наприклад, системи дуплексної передачі з частотним розділенням (FDD) можуть використовувати різні частотні області для прямого і зворотного зв'язку. Додатково, в системах дуплексної передачі з часовим розділенням (TDD) пряма і зворотна лінії зв'язку можуть використовувати загальну частотну область таким чином, щоб принцип взаємності враховував оцінку каналу прямої лінії зв'язку від каналу зворотної лінії зв'язку. Системи бездротового зв'язку часто використовують одну або більше базових станцій, які забезпечують зону охоплення (обслуговування). Типова базова станція може передавати множинні потоки даних для служб мовлення, багатоадресної і/або одноадресної передачі, в яких потік даних може бути потоком даних, який може представляти незалежний інтерес прийому для термінала доступу. Термінал доступу в межах зони охоплення такої базової станції може бути використаний для прийому одного, більше ніж одного або всіх потоків даних, що переносяться складеним потоком. Аналогічно, термінал доступу може передавати дані на базову станцію або інший термінал доступу. У системах, основаних на проекті довгострокового розвитку (LTE), базова станція звичайно планує передачі висхідної лінії зв'язку для термінала доступу. Відповідно, термінал доступу може бути нездатний відправляти передачу висхідної лінії зв'язку, якщо вона не запланована базовою станцією. Базова станція може одержувати відомості про надходження даних в термінал доступу, що може бути використано для цілей планування. Крім того, базова станція може планувати передачі висхідної лінії зв'язку для термінала доступу, щоб задовольнити вимоги Якості Обслуговування (QoS). Щоб запланувати термінал доступу, зворотний зв'язок, пов'язаний з інформацією буфера, може бути забезпечений терміналом доступу до базової станції. Загалом, більш сучасний і точний зворотний зв'язок може привести до більш ефективного планування. Однак, компроміс може існувати таким чином, що, чим більше інформації зворотного зв'язку відправляється терміналом доступу по висхідній лінії зв'язку, тим більше може бути затрачено службових витрат висхідної лінії зв'язку. 1 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 Умовно, термінал доступу може повідомляти базову станцію про надходження даних і розмір буфера, використовуючи Звіт про Стан Буфера. Звіт про Стан Буфера може вказувати кількість даних, збережених в буфері, асоційованому з терміналом доступу, який повинен бути переданий на базову станцію. Крім того, пріоритетна бітова швидкість передачі даних (PBR), яка є середньою гарантованою швидкістю передачі даних, яку прийме служба під час розумних радіоумов, може бути виконана базовою станцією, яка обчислює кількість даних висхідної лінії зв'язку, прийнятих для однонаправленого каналу. Як функцію цього обчислення базова станція може розпізнати, чи виконується пріоритетна бітова швидкість передачі даних. Пріоритетна бітова швидкість передачі даних (PBR) може бути аспектом QoS. Інший аспект QoS може бути границею затримки. Щоб задовольнити вимогу границі затримки, базова станція може максимально використовувати відомості тривалості затраченого часу, протягом якого дані очікувалися в буфері термінала доступу. Без цієї інформації базова станція може бути нездатна оптимально і ефективно розташувати по пріоритетах термінали доступу, в той же час задовольняючи вимоги обмеження затримки. Однак, на даний час інформація затримки звичайно не передається від термінала доступу на базову станцію. ' Відповідно, базова станція може знати кількість даних в буфері термінала доступу, як забезпечено Звітом про Стан Буфера, маючи недостатньо відомостей про відрізок часу, протягом якого дані знаходилися в буфері. Нижченаведене представляє спрощену суть винаходу одного або більше варіантів здійснення, щоб забезпечити основне розуміння таких варіантів здійснення. Ця суть винаходу не є повним оглядом всіх розглянутих варіантів здійснення і вона не призначається ні для ідентифікації ключових або критичних - елементів всіх варіантів здійснення, ні для опису об'єму якого-небудь або всіх варіантів здійснення. Єдина задача полягає в тому, щоб представити деякі поняття одного або більше варіантів здійснення в спрощеній формі як вступ до більш докладного опису, який буде представлений нижче. Відповідно до одного або більше варіантів здійснення і відповідного їх розкриття, різні аспекти описуються застосовно до полегшення передачі сигналів і/або використання інформації зворотного зв'язку, пов'язаної із запасом затримки висхідної лінії зв'язку, в середовищі бездротового зв'язку. Може бути визначений найнижчий запас затримки, асоційований з найбільш терміновим блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженим в буфері термінала доступу. Додатково, частина заголовка Керування Доступом до Середовища передачі даних (МАС) (наприклад, два зарезервованих біти, ...) може бути сконфігурована для перенесення коду, пов'язаного з порогом затримки, відповідним найнижчому запасу затримки. Крім того, заголовок МАС може бути переданий на базову станцію. Базова станція може виявити код, що переноситься частиною заголовка МАС, і поріг затримки може бути визначений як функція виявленого коду (наприклад, використовуючи специфічне для однонаправленого каналу відображення). Згідно з прикладом, термінал доступу може бути запланований для передачі висхідної лінії зв'язку як функції порога затримки. Згідно з пов'язаними аспектами, спосіб, який полегшує забезпечення інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку, описується в даному описі. Спосіб може включати в себе визначення найнижчого запасу затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC). Додатково, спосіб може включати в себе конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб включити в себе щонайменше один код, відповідний порогу затримки для найнижчого запасу затримки. Крім того, спосіб може включати в себе передачу заголовка МАС на базову станцію. Інший аспект стосується пристрою бездротового зв'язку. Пристрій бездротового зв'язку може містити пам'ять, яка зберігає команди, пов'язані з ідентифікацією найнижчого запасу затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC), з встановленням частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб включати в себе щонайменше один код, відповідний порогу затримки для найнижчого запасу затримки, і з відправленням заголовка МАС на базову станцію. Додатково, пристрій бездротового зв'язку може містити процесор, приєднаний до пам'яті, сконфігурований для виконання команд, збережених в пам'яті. Ще один аспект стосується пристрою бездротового зв'язку, який дозволяє передачу сигналів зворотного зв'язку, пов'язаних із запасом затримки, на базову станцію в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може містити засіб для ідентифікації блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з найнижчим запасом затримки з набору блоків RLC SDU, збережених в буфері, що очікує передачу висхідної лінії зв'язку. Крім того, пристрій бездротового зв'язку може містити засіб для конфігурування частини заголовка 2 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 Керування Доступом до Середовища передачі даних (МАС), щоб включати в себе код, відповідний порогу затримки, асоційованому з найнижчим запасом затримки. Додатково, пристрій бездротового зв'язку може містити засіб для відправлення заголовка МАС на базову станцію. Інший аспект стосується комп'ютерного програмного продукту, який може містити зчитуваний комп'ютером носій. Зчитуваний комп'ютером носій може включати в себе код для ідентифікації блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з найнижчим запасом затримки з набору блоків RLC SDU, збережених в буфері, що очікує передачу висхідної лінії зв'язку. Крім того, зчитуваний комп'ютером носій може включати в себе код для установки значень двох зарезервованих бітів, включених в заголовок Керування Доступом до Середовища передачі даних (МАС) для передачі порога затримки, асоційованого з найнижчим запасом затримки. Додатково, зчитуваний комп'ютером носій може включати в себе код для відправлення заголовка МАС на базову станцію. Відповідно до іншого аспекту, пристрій в системі бездротового зв'язку може містити процесор, причому процесор може бути сконфігурований для визначення найнижчого запасу затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC). Додатково, процесор може бути сконфігурований для конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб включати в себе щонайменше один код, відповідний порогу затримки для найнижчого запасу затримки. Крім того, процесор може бути сконфігурований для передачі заголовка МАС на базову станцію. Згідно з іншими аспектами, в даному описі розкривається спосіб, який полегшує одержання інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Спосіб може включати в себе прийом заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу. Додатково, спосіб може включати в себе виявлення коду, що переноситься частиною заголовка МАС. Крім того, спосіб може включати в себе визначення порога затримки, який відповідає коду, порога затримки, що є діапазоном, який включає в себе найнижчий запас затримки, асоційований з . окремим блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з набору блоків RLC SDU, збережених в буфері термінала доступу. Спосіб може також включати в себе планування термінала доступу для передачі висхідної лінії зв'язку на основі, щонайменше частково, порога затримки. Ще один аспект стосується пристрою бездротового зв'язку, який може включати в себе пам'ять, яка зберігає команди, пов'язані з виявленням коду, що переноситься частиною заголовка Керування Доступом до Середовища передачі даних (МАС), прийнятого від термінала доступу, з ідентифікацією порога затримки, який відповідає коду, порога затримки, який пов'язаний із запасом затримки блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу, і з плануванням термінала доступу для передачі висхідної лінії зв'язку на основі, щонайменше частково, порога затримки. . Додатково, пристрій бездротового зв'язку може містити процесор, приєднаний до пам'яті, сконфігурований для виконання команд, збережених в пам'яті. Інший аспект стосується пристрою бездротового зв'язку, який дозволяє одержання інформації зворотного зв'язку, пов'язаної із запасом затримки, від термінала доступу в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе засіб для прийому заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу. Додатково, пристрій бездротового зв'язку може включати в себе засіб для виявлення коду, що переноситься піднабором бітів заголовка МАС. Крім того, пристрій бездротового зв'язку може включати в себе засіб для розшифровки порога затримки, який відповідає коду, порога затримки, який пов'язаний із запасом затримки голови черги блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу. Ще один аспект стосується комп'ютерного програмного продукту, який може містити зчитуваний комп'ютером носій. Зчитуваний комп'ютером носій може включати в себе код для прийому заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу. Крім того, зчитуваний комп'ютером носій може включати в себе код для виявлення коду, що переноситься піднабором бітів заголовка МАС. Додатково, зчитуваний комп'ютером носій може включати в себе код для розшифровки порога затримки, який відповідає коду, порога затримки, який пов'язаний із запасом затримки голови черги блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу. Зчитуваний комп'ютером носій може також включати в себе код для планування термінала доступу для передачі висхідної, лінії зв'язку як функцію порога затримки. 3 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до іншого аспекту, пристрій в системі бездротового зв'язку може містити процесор, цей процесор може бути сконфігурований для виявлення коду, що переноситься двома зарезервованими бітами, включеними в заголовок Керування Доступом до Середовища передачі даних (МАС), прийнятий від термінала доступу. Додатково, процесор може бути сконфігурований для визначення порога затримки, який відповідає коду, порога затримки, що є діапазоном, який включає в себе найнижчий запас затримки, асоційований з окремим блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з набору блоків RLC SDU, збережених в буфері термінала доступу. Крім того, процесор може бути сконфігурований для планування термінала доступу для передачі висхідної лінії зв'язку на основі, щонайменше частково, порога затримки. Для виконання попередніх і пов'язаних задач один або більше аспектів включають ознаки, повністю описані нижче і конкретно вказані у формулі винаходу. Наступний опис і прикладені креслення детально формулюють конкретні ілюстративні аспекти одного або більше аспектів. Однак, ці аспекти вказують деякі з різних шляхів, якими можуть бути використані принципи різних аспектів і описані аспекти, і призначені, щоб включати в себе всі такі аспекти і їх еквіваленти. Фіг. 1 є ілюстрацією системи бездротового зв'язку, відповідно до різних аспектів, сформульованих в даному описі. Фіг. 2 є ілюстрацією зразкової системи, яка передає і використовує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Фіг. 3 є ілюстрацією зразкової системи, яка конфігурує пороги затримки, специфічні для однонаправленого каналу (RB), в середовищі бездротового зв'язку. Фіг. 4 є ілюстрацією зразкової методології, яка полегшує забезпечення інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Фіг. 5 є ілюстрацією зразкової методології, яка полегшує одержання інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Фіг. 6 є ілюстрацією зразкового термінала доступу, який забезпечує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в системі бездротового зв'язку. Фіг. 7 є ілюстрацією зразкової системи, яка використовує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Фіг. 8 є ілюстрацією зразкового середовища бездротової мережі, яке може бути використане в зв'язку з різними системами і способами, представленими в даному описі. Фіг. 9 є ілюстрацією зразкової системи, яка дозволяє передачу сигналів зворотного зв'язку, пов'язаних із запасом затримки, на базову станцію в середовищі бездротового зв'язку. Фіг. 10 є ілюстрацією зразкової системи, яка дозволяє одержання інформації зворотного зв'язку, пов'язаної із запасом затримки, від термінала доступу в середовищі бездротового зв'язку. Нижче описуються різні варіанти здійснення з посиланнями на креслення, в яких використовуються аналогічні посилальні позиції, щоб посилатися на аналогічні елементи всюди. У наступному описі з метою пояснення формулюються численні конкретні подробиці, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Однак, може бути очевидно, що такий(і) варіант(и) здійснення може бути здійснений(і) без цих конкретних подробиць. У інших випадках, широко відомі структури і пристрої показані у формі блок-схеми, щоб полегшити опис одного або більше варіантів здійснення. Як використано в цій заявці, терміни "компонент", "модуль", "система" і т. п. призначаються, щоб стосуватися пов'язаного з комп'ютером об'єкта або апаратного забезпечення, програмноапаратного забезпечення, комбінації апаратного забезпечення і програмного забезпечення, програмного забезпечення або програмного забезпечення при виконанні. Наприклад, компонент може бути, але не обмежуватися цим, процесом, працюючим на процесорі, процесором, об'єктом, виконуваним компонентом, потоком керування, програмою і/або комп'ютером. За допомогою ілюстрації, як додаток, працюючий на обчислювальному пристрої, так і обчислювальний пристрій, можуть бути компонентами. Один або більше компонентів можуть постійно знаходитися в межах процесу і/або потоку керування, і компонент може бути розташований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. На доповнення, ці компоненти можуть виконуватися з різних зчитуваних комп'ютером носіїв, що мають різні структури даних, збережені на них. Компоненти можуть зв'язуватися за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). 4 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 Методики, описані в даному описі, можуть бути використані для різних систем бездротового зв'язку, таких як множинний доступ з кодовим розділенням каналів (CDMA), множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з частотним розділенням каналів (FDMA), множинний доступ з ортогональним частотним розділенням каналів (OFDMA), множинний доступ з частотним рознесенням і єдиною несучою (SC-FDMA) і інших систем. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати радіотехнологію, таку як Універсальна Система наземного радіодоступу (UTRA), CDMA2000 і т. д. UTRA включає в себе Широкосмуговий CDMA (W-CDMA) і інші варіанти CDMA. CDMA2000 охоплює стандарти IS-2000, 95 і IS-856. Система TDMA може реалізовувати радіотехнологію, таку як Глобальна Система Мобільного Зв'язку (GSM). Система OFDMA може реалізовувати радіотехнологію, таку як Вдосконалена UTRA (E-UTRA), широкосмуговий діапазон для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Флеш-OFDM і т. д. UTRA i E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Проект довгострокового розвитку (LTE) 3GPP є очікуваним випуском UMTS, яка використовує E-UTRA, що використовує OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. Множинний доступ з частотним рознесенням і єдиною несучою (SC-FDMA) використовує єдину модуляцію несучої і зрівнювання частотної області. SC-FDMA має аналогічну продуктивність і, по суті, таку ж загальну складність, що і продуктивність і загальна складність системи OFDMA. Сигнал SC-FDMA має більш низьке відношення пікової і середньої потужностей (PAPR) через його характерну структуру єдиної несучої. Наприклад, SC-FDMA може бути використаний при передачі даних по висхідній лінії зв'язку, де більш низьке PAPR значно додає користі терміналам доступу відносно ефективності потужності передачі. Відповідно, SC-FDMA може бути реалізований як схема множинного доступу висхідної лінії зв'язку в проекті довгострокового розвитку (LTE) 3GPP або Вдосконаленій UTRA. Крім того, різні варіанти здійснення описуються в даному описі застосовно до термінала доступу. Термінал доступу може також називатися системою, абонентським блоком, станцією абонента, мобільною станцією, мобільним блоком, віддаленою станцією, віддаленим терміналом, мобільним пристроєм, терміналом користувача, терміналом, пристроєм бездротового зв'язку, агентом користувача, користувацьким пристроєм або користувацьким обладнанням (UE). Термінал доступу може бути стільниковим телефоном, радіотелефоном, телефоном Протоколу Ініціації Сесії (SIP), станцією бездротової місцевої лінії (WLL), персональним цифровим асистентом (PDA), переносним пристроєм, що має здатність бездротового з'єднання, обчислювальним пристроєм або іншим пристроєм обробки, приєднаним до бездротового модема. Крім того, різні варіанти здійснення описуються в даному описі застосовно до базової станції. Базова станція може бути використана для зв'язку з терміналом(ами) доступу і може також називатися точкою доступу, Вузлом В, Вдосконаленим Вузлом В (eNode В) або деякою іншою термінологією. Різні аспекти або ознаки, описані в даному описі, можуть бути реалізовані як спосіб, пристрій або продукт виробництва, використовуючи стандартні методики програмування і/або конструювання. Термін "продукт виробництва", як використовується в даному описі, призначається, щоб охоплювати комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, несучої або " носіїв. Наприклад, зчитувані комп'ютером носії можуть включати в себе, але не обмежуючись, запам'ятовуючі пристрої на магнітних дисках (наприклад, жорсткий диск, дискета, магнітні смуги і т. д.), оптичні диски (наприклад, компактдиск (CD), універсальний цифровий диск (DVD) і т. д.), смарт-карти і пристрої флеш-пам'яті (наприклад, EPROM, картка, стік, ключовий носій і т. д.). Додатково, різні запам'ятовуючі носії, описані в даному описі, можуть представляти один або більше пристроїв і/або інші зчитувані машиною носії для зберігання інформації. Термін "зчитуваний машиною носій" може включати в себе, не обмежуючись, бездротові канали і різні інші носії, здатні зберігати, містити і/або переносити команду(и) і/або дані. Нижче з посиланнями на Фіг. 1 ілюструється система 100 бездротового зв'язку відповідно до різних варіантів здійснення, представлених в даному описі. Система 100 містить базову станцію 102, яка може включати в себе множинні групи антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може включати в себе антени 108 і 110 і додаткова група може включати в себе антени 112 і 114. Дві антени ілюструються для кожної групи антен; однак, більше або менше антен може бути використано для кожної групи. Базова станція 102 може додатково містити ланцюг передавача і ланцюг приймача, кожний з яких може в свою чергу містити множину компонентів, асоційованих з передачею і прийомом сигналу 5 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), як буде оцінено фахівцем в даній галузі техніки. Базова станція 102 може зв'язуватися з одним або більше терміналами доступу, такими як термінал 116 доступу і термінал 122 доступу; однак, повинно бути оцінено, що базова станція 102 може зв'язуватися, по суті, з будь-якою кількістю терміналів доступу, аналогічних терміналам 116 і 122 доступу. Термінали 116 і 122 доступу можуть бути, наприклад, стільниковими телефонами, смартфонами, ноутбуками, переносними пристроями зв'язку, переносними обчислювальними пристроями, супутниковим радіопристроями, глобальними системами позиціонування, асистентами PDA і/або будь-яким іншим придатним пристроєм для передачі даних в системі 100 бездротового зв'язку. Як зображено, термінал 116 доступу знаходиться в зв'язку з антенами 112 і 114, де антени 112 і 114 передають інформацію на термінал 116 доступу по прямій лінії зв'язку 118 і приймають інформацію від термінала 116 доступу по зворотній лінії зв'язку 120. Крім того, термінал 122 доступу знаходиться в зв'язку з антенами 104 і 106, де антени 104 і 106 передають інформацію на термінал 122 доступу по прямій лінії зв'язку 124 і приймають інформацію від термінала 122 доступу по зворотній лінії зв'язку 126. Наприклад, в системі дуплексної передачі з частотним розділенням (FDD) пряма лінія зв'язку 118 може використовувати інший діапазон частот, ніж діапазон, який використовується зворотною лінією зв'язку 120, і пряма лінія зв'язку 124 може використовувати інший діапазон частот, ніж діапазон, який використовується зворотною лінією зв'язку 126. Додатково, в системі дуплексної передачі з часовим розділенням (TDD) пряма лінія зв'язку 118 і зворотна лінія зв'язку 120 можуть використовувати загальний діапазон частот, і пряма лінія зв'язку 124 і зворотна лінія зв'язку 126 можуть використовувати загальний діапазон частот. Кожна група антен і/або зона, в якій вони призначаються для передачі даних, може називатися сектором базової станції 102. Наприклад, групи антен можуть бути сконструйовані для зв'язку з терміналами доступу в секторі зон, охоплених базовою станцією 102. При передачі даних по прямих лініях зв'язку 118 і 124, передавальні антени базової станції 102 можуть використовувати формування діаграми спрямованості, щоб поліпшити відношення сигналу до шуму прямих ліній зв'язку 118 і 124 для терміналів 116 і 122 доступу. Крім того, в той час як базова станція 102 використовує формування діаграми спрямованості для передачі на термінали 116 і 122 доступу, розосереджені випадковим чином по асоційованій зоні охоплення, термінали доступу в сусідніх стільниках можуть піддаватися меншим перешкодам в порівнянні з базовою станцією, яка передає через єдину антену на всі свої термінали доступу. Система 100 дозволяє передачу інформації, пов'язаної із затримкою (наприклад, запасом затримки, ...), від терміналів 116, 122 доступу на базову станцію 102. Базова станція 102 може використовувати інформацію, пов'язану із затримкою, при плануванні терміналів 116, 122 доступу для передач висхідної лінії зв'язку. Наприклад, інформація, пов'язана із затримкою, може стосуватися відрізка часу, протягом якого дані очікуються в буфері, асоційованому з конкретним терміналом доступу (наприклад, терміналом 116 доступу, терміналом 122 доступу, ...). Дані можуть бути збережені в буфері, що очікує передачу через висхідну лінію зв'язку на базову станцію 102. Базова станція 102 може максимально використовувати інформацію, пов'язану із затримкою, щоб оптимально і/або ефективно розташувати по пріоритетах передачі висхідної лінії зв'язку від терміналів 116, 122 доступу, в той же час задовольняючи відповідні вимоги обмеження затримки. Наприклад, вимоги обмеження затримки можуть бути визначені як частина атрибутів Якості Обслуговування (QoS). На доповненні до інформації, пов'язаної із затримкою, термінали 116, 122, доступу можуть передавати інформацію, пов'язану з надходженням даних і розміром буфера, використовуючи Звіт про Стан Буфера. Крім того, планування передач висхідної лінії зв'язку може бути виконане базовою станцією 102, щоб . додатково і/або альтернативно задовольнити інші аспекти атрибутів QoS, такі як, наприклад, пропускна здатність (наприклад, пріоритетна бітова швидкість передачі даних (PBR), максимальна бітова швидкість передачі даних (MBR), гарантована бітова швидкість передачі даних (GBR), ...), частота появи помилкових бітів і т. п. Посилаючись на Фіг. 2, ілюструється система 200, яка передає і використовує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Система 200 включає в себе термінал 202 доступу, який може передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і т. п. Термінал 202 доступу може зв'язуватися з базовою станцією 204 за допомогою прямої лінії зв'язку і/або зворотної лінії зв'язку. Базова станція 204 може передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і т. п. Крім того, хоч не показано, розглядається, що будь-яка кількість терміналів доступу, аналогічних терміналу 202 доступу, може бути включена в систему 200, і/або будь-яка кількість базових станцій, аналогічних базовій станції 204, може бути 6 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 включена в систему 200. Згідно з ілюстрацією, система 200 може бути системою, основаною на проекті довгострокового розвитку (LTE); однак, суть винаходу цим не обмежується. Термінал доступу 202 може містити буфер 206 і блок 208 передачі звітів запасу затримки. Буфер 206 може тимчасово зберігати дані, які повинні бути передані по висхідній лінії зв'язку від термінала 202 доступу на базову станцію 204. Буфер 206 може бути звичайним, запам'ятовуючим носієм і т. д., який може компенсувати різницю в швидкості передачі потоку даних, часі виникнення подій і т. п. при передачі даних від термінала 202 доступу на базову станцію 204. Наприклад, дані можуть надійти і бути збережені буфером 206 термінала 202 доступу доти, поки не буде одержане призначення висхідної лінії зв'язку від базової станції 204. Згідно із запланованим, термінал 202 доступу може передавати дані, використовуючи ресурси висхідної лінії зв'язку, відповідні призначенню. Блок 208 передачі звітів запасу затримки може визначати інформацію запасу затримки голови черги для даних, збережених в буфері 206. Голова черги може стосуватися даних, які повинні бути передані першими (наприклад, найбільш термінові,...) з набору даних (наприклад, даних, збережених в буфері 206,...). Запас затримки голови черги може бути максимальною затримкою, яка може бути допущена до перевищення обмеження затримки для даних з найбільш високою терміновістю, збережених в буфері 206. Згідно з прикладом, дані, збережені в буфері 206, можуть бути блоком службових даних (SDU) Керування Лінією радіозв'язку (RLC) (наприклад, RLC SDU може включати в себе стиснені пакети Інтернет-протоколу (IP), ...). Після цього прикладу, запас затримки голови черги, генерований блоком 208 передачі звітів запасу затримки, може бути максимальною затримкою, яку може допустити найбільш терміновий RLC SDU до перевищення обмеження затримки, відповідної такому RLC SDU. Як ілюстрація, найбільш терміновий RLC SDU може бути конкретним RLC SDU, асоційованим з найнижчою максимальною кількістю часу, що залишився, до перевищення відповідного обмеження затримки (наприклад, найнижчого запасу затримки, ...) з набору блоків RLC SDU; однак, повинно бути оцінено, що заявлена суть винаходу цим не обмежується. Додатково, найбільш терміновий RLC SDU може бути новою передачею RLC або повторною передачею. Крім того, оскільки RLC SDU залишається в буфері 206 (наприклад, очікуючи до передачі на базову станцію 204, ...), запас затримки такого RLC SDU може продовжувати зменшуватися протягом довгого часу. Дані, які повинні бути передані терміналом 202 доступу, можуть бути оброблені до того, як будуть збережені в буфері 206. Наприклад, стиснення і/або шифрування можуть бути виконані відповідно до даних на рівні Протоколу Керування Пакетними Даними (PDCP). Додатково, дані можуть бути відформатовані на рівні Керування Лінією Радіозв'язку (RLC). Згідно із запланованим, для передачі висхідної лінії зв'язку рівень RLC може забезпечувати надійний рівень 2 передачі даних (наприклад, рівень RLC може пом'якшувати помилку(и), введену на Фізичному рівні (PHY) під час передачі, ...). Однак, RLC SDU не може бути переданий по висхідній лінії зв'язку доти, поки базова станція 202 "не запланує термінал 202 доступу для такої передачі. Відповідно, RLC SDU (блоки RLC SDU) може залишатися в буфері 206 протягом різних періодів часу. Блок 208 передачі звітів запасу затримки може вимірювати кількість часу, яка залишається до закінчення запасу затримки найбільш термінового RLC SDU голови черги. Крім того, блок 208 передачі звітів запасу затримки може відправляти індикацію, відповідну запасу затримки голови черги найбільш термінового RLC SDU, на базову станцію 204. Наприклад, коли термінал 202 доступу одержує надання висхідної лінії зв'язку з х байтів, один або більше блоків пакетних даних RLC (PDU(s)) може бути сформований, щоб заповнити розподілені χ байтів простору. Розглядається, що RLC SDU може вставлятися в один RLC PDU, сегмент з RLC SDU може вставлятися в один RLC PDU (наприклад, залишаючи залишок, який повинен бути збережений в буфері 206, ...) і т. д. Таким чином, термінал 202 доступу може сформувати RLC PDU (блоки RLC PDU), коли передавач (не показаний) готовий передавати такий RLC PDU (блоки RLC PDU). Кожний RLC SDU може бути забезпечений відміткою часу (наприклад, за допомогою блока 208 передачі звітів запасу затримки, ...), коли він надходить в буфер 206 (наприклад, буфер PDCP, ...). Наприклад, відмітка часу може додатково бути максимально використана як частина функції скидання SDU. Додатково, блок 208 передачі звітів запасу затримки може обчислювати запас затримки, що залишився, за допомогою виконання операції(й) віднімання. Наприклад, блок 208 передачі звітів запасу затримки може визначати різницю між поточним часом (наприклад, в якому оцінюється запас затримки, ...) і відміткою часу, щоб ідентифікувати поточний відрізок часу, коли був затриманий RLC SDU (наприклад, під час збереження в буфері 202, ...). Крім того, поточний відрізок часу, коли був затриманий RLC SDU, може бути віднятий з 7 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 обмеження затримки, щоб забезпечити запас затримки, що залишився. Наприклад, границя затримки може бути забезпечена в ідентифікаторі класу якості (QCI). Блок 208 передачі звітів запасу затримки може додатково включати в себе генератор 210 заголовка МАС, який форматує заголовок Керування Доступом до Середовища передачі даних (МАС) на основі значення запасу затримки голови черги, яке видане блоком 208 передачі звітів запасу затримки. Наприклад, генератор 210 заголовка МАС може конфігурувати щонайменше частину заголовка МАС, щоб включити в нього щонайменше один код, відповідний порогу затримки для запасу затримки, виданого блоком 208 передачі звітів запасу затримки. Кожний заголовок МАС може включати в себе два зарезервованих біти. Ці два зарезервованих біти можуть бути використані блоком 208 передачі звітів запасу затримки для вказівки запасу затримки для базової станції 204. Наприклад, генератор 210 заголовка МАС може встановлювати значення для двох зарезервованих бітів, включених в заголовок МАС, щоб передавати інформацію запасу затримки найбільш термінового RLC SDU (наприклад, найбільш термінового RLC SDU в межах однонаправленого каналу (RB),...). Згідно з прикладом, обмеження затримки може становити 200 мілісекунд (наприклад, як визначено в QCI,...). Блок 208 передачі звітів запасу затримки може визначати запас затримки для найбільш термінового RLC SDU. На основі визначеного запасу затримки генератор 210 заголовка МАС може встановлювати значення двох зарезервованих бітів в заголовку МАС, де значення забезпечують код, який відповідає порогу затримки, пов'язаному з визначенням запасу затримки. Відповідно до цього прикладу, генератор 210 заголовка МАС може встановлювати значення двох бітів рівним '00', коли запас затримки складає менше ніж 50 мілісекунд, '01', коли запас затримки більше ніж або дорівнює 50 мілісекундам, але менше ніж 100 мілісекунд, '10', коли запас затримки більше ніж або дорівнює 100 мілісекундам, але менше ніж 150 мілісекунд, або '11', коли запас затримки більше ніж 150 мілісекунд. Однак, повинно бути зрозуміло, що можуть бути використані будь-які відповідності між порогами затримки (наприклад, діапазонами запасу затримки, ...) і зарезервованими значеннями біта заголовка МАС (наприклад, кодами, ...) на доповнення або замість вищезазначених відповідностей. Додатково розглядається, що обмеження затримки 200 мілісекунд забезпечується як ілюстрація, і заявлена суть винаходу підтримує використання будь-яких обмежень затримки на доповнення або замість 200 мілісекунд. Базова станція 204 може додатково містити блок 212 оцінки інформації зворотного зв'язку про запас затримки і планувальник 214. Блок 212 оцінки інформації зворотного зв'язку про запас затримки може аналізувати інформацію зворотного зв'язку про запас затримки, одержану від термінала 202 доступу (і/або будь-якого іншого термінала(ів) доступу (не показаний)). Наприклад, блок 212 оцінки інформації зворотного зв'язку про запас затримки може ідентифікувати інформацію запасу затримки, передану за допомогою коду, що переноситься частиною заголовка МАС (наприклад, двома зарезервованими бітами, включеними в заголовок МАС, ...), прийнятого від термінала 202 доступу. Наприклад, блок 212 оцінки інформації зворотного зв'язку про запас затримки може використовувати попередньо задану відповідність порогів затримки для зарезервованих бітових значень заголовка МАС (наприклад, відповідність може бути відома терміналу 202 доступу і базовій станції 204 до передачі інформації запасу затримки за допомогою висхідної лінії зв'язку, ...). В результаті вищеописаного, базова станція 204 може безперервно приймати сучасну інформацію запасу затримки найбільш термінового RLC SDU від термінала 202 доступу. На основі, щонайменше частково, сучасної інформації запасу затримки в заданий час планувальник 214 може призначати радіоресурси висхідної лінії зв'язку на термінал 202 доступу (і/або будь-який інший термінал(и) доступу). Наприклад, планувальник 214 може розташовувати по пріоритетах ' термінали доступу, що включають в себе термінал 202 доступу, на основі, щонайменше частково, інформації запасу затримки. Додатково, планувальник 214 може забезпечувати призначення радіоресурсів на основі радіоумов, об'єму трафіку, вимог QoS (наприклад, пропускної здатності, частоти появи помилкових бітів, обмеження затримки, ...) і т. п. Згідно з прикладом, блок 208 передачі звітів запасу затримки може використовувати генератор 210 заголовка МАС, щоб встановлювати значення двох зарезервованих бітів в заголовку МАС, згідно із запасом затримки найбільш термінового RLC SDU, який не включений в поточний блок передачі. Додержуючись цього прикладу, планувальник 214 може відправляти надання висхідної лінії зв'язку на термінал 202 доступу; надання висхідної лінії зв'язку може вказувати кількість бітів, яка може бути передана по висхідній лінії зв'язку * терміналом 202 доступу. Ця кількість бітів може називатися блоком передачі. Відповідно до ілюстрації, надання висхідної лінії зв'язку, забезпечене планувальником 214, може призначати блок 1000 передачі 8 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 бітів, який повинен бути використаний терміналом 202 доступу; однак, повинно бути оцінено, що будь-яка кількість бітів може бути розподілена на термінал 202 доступу як частина блока передачі, призначеного в наданні висхідної лінії зв'язку планувальником 214. Крім того, термінал 202 доступу може надавати різні послуги. Таким чином, термінал 202 доступу може визначати, як відділити загальну кількість бітів блока передачі для використання в з'єднанні з різними послугами, наданими таким чином. Відповідно, блок 208 передачі звітів запасу затримки може ідентифікувати найбільш терміновий RLC SDU, збережений в буфері 206, який не повинен бути відправлений як частина поточного блока передачі (наприклад, який повинен бути переданий як частина подальшого блока передачі у відповідь на наступне надання висхідної лінії зв'язку, розподілене планувальником 214, ...), і запас затримки, відповідний цьому найбільш терміновому RLC SDU, може бути закодований згідно з двома зарезервованими бітами в заголовку МАС, який відправляється терміналом 202 доступу в межах поточного блока передачі. З посиланнями на Фіг. 3 ілюструється система 300, яка конфігурує пороги затримки, специфічні для однонаправленого каналу (RB), в середовищі бездротового зв'язку. Система 300 включає в себе термінал 202 доступу і базову станцію 204. Термінал 202 доступу може містити буфер 206 і блок 208 передачі звітів запасу затримки, який може додатково містити генератор 210 заголовка МАС. Крім того, базова станція 204 може містити блок 212 оцінки інформації зворотного зв'язку про запас затримки і планувальник 214. Термінал доступу 202 і базова станція 204 можуть додатково включати в себе засіб керування радіоресурсами (RRC) (наприклад, термінал 202 доступу може включати в себе RRC 302, і базова станція 204 може включати в себе RRC 304, ...). RRC 302 і RRC 304 можуть бути частиною стека протоколів широкосмугового множинного доступу з кодовим розділенням каналів (WCDMA) Універсальної Системи Мобільного Зв'язку (UMTS) і можуть регулювати звичайну сигналізацію керування рівня 3 між терміналом 202 доступу і мережею радіодоступу (наприклад, базовою станцією 204, контролером радіомережі, ...); наприклад, RRC 302 і RRC 304 можуть регулювати, як ресурси динамічно призначаються в напрямах висхідної лінії зв'язку і низхідній лінії зв'язку ефірного інтерфейсу. Додатково, RRC 302 і RRC 304 можуть виконувати різні функції, такі як, наприклад, передача інформації системи, пейджинг (наприклад, повідомлення, випуск, ...), керування з'єднанням (наприклад, встановлення, випуск, ...) функції/процедури мобільності, регулювання однонаправленого каналу (RB) (наприклад, встановлення, повторне конфігурування, випуски, ...), звіти про вимірювання і керування, і т. д. Система 300 може бути системою множинного однонаправленого каналу. Однонаправлений канал (RB) може бути інформаційним каналом з певною місткістю, затримкою, частотою появи помилкових бітів і т. д. Термінал 202 доступу може обслуговувати один або більше однонаправлених каналів. Додатково, термінал 202 доступу може використовувати механізми керування швидкістю передачі даних по висхідній лінії зв'язку, щоб регулювати і/або спільно використовувати ресурси висхідної лінії зв'язку через один або більше однонаправлених каналів. Крім того, наприклад, однонаправлений канал може відповідати логічному каналу. RRC 302 і/або RRC 304 можуть конфігурувати пороги затримки для кожного однонаправленого каналу (RB) (наприклад, пороги 306, специфічні для RB, пороги 308, специфічні для RB, ...). Наприклад, відповідний набір чотирьох порогів затримки може бути визначений для кожного однонаправленого каналу за допомогою RRC 302 і/або RRC 304. Таким чином, оскільки кожний однонаправлений канал може мати різні міри чутливості до діапазонів затримок (наприклад, залежно від додатку, асоційованого з кожним однонаправленим каналом,. ..), система 300 може забезпечувати гнучкість, дозволяючи RRC 302 і/або RRC 304 конфігурувати чотири пороги затримки для кожного однонаправленого каналу. Блок 208 передачі звітів запасу затримки 208 термінала 202 доступу може максимально використовувати пороги 306, специфічні для RB, і блок 212 оцінки інформації зворотного зв'язку про запас затримки може максимально використовувати пороги 308, специфічні для RB. Розглядається, що пороги 306, специфічні для RB, і пороги 308, специфічні для RB, по суті можуть бути аналогічними. За допомогою ілюстрації, блок 208 передачі звітів запасу затримки (і/або генератор 210 заголовка МАС, ...) може використовувати пороги 306, специфічні для RB, для встановлення значень для двох зарезервованих бітів, включених в заголовок МАС, щоб відповідати запасу затримки як функції однонаправленого каналу. Заголовок МАС може переносити ідентифікатор (ID) логічного каналу, який відображається один-до-одного на однонаправлений канал. Крім того, блок 212 оцінки інформації зворотного зв'язку про запас затримки може визначати запас затримки на основі значень двох зарезервованих бітів, включених в заголовок МАС, прийнятий від термінала 202 доступу. Наприклад, блок 212 оцінки інформації зворотного зв'язку про запас затримки може розпізнавати ID логічного каналу, що 9 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 переноситься прийнятим заголовком МАС, визначати однонаправлений канал, який відображається на розпізнаний ID логічного каналу, і . розшифровувати поріг затримки, специфічний для визначеного однонаправленого каналу, на основі порогів 308, специфічних для RB, і значень двох зарезервованих бітів, включених в заголовок МАС. Згідно з прикладом, перший однонаправлений канал може бути асоційований з першою службою (наприклад, службою web-браузера, ...), і другий однонаправлений канал може бути асоційований з другою службою (наприклад, службою протоколу передачі файлів (ftp), ...). RRC 302 і/або RRC 304 можуть визначати перший набір порогів затримки для першого однонаправленого каналу (наприклад, менше ніж 50 мілісекунд, більше ніж або дорівнює 50 мілісекундам, і менше ніж 100 мілісекунд, більше ніж або дорівнює 100 мілісекундам, і менше ніж 150 мілісекунд, більше ніж або дорівнює 150 мілісекундам) і другий набір порогів затримки для другого однонаправленого каналу (наприклад, менше ніж 100 мілісекунд, більше ніж або дорівнює 100 мілісекундам, і менше ніж 200 мілісекунд, більше ніж або дорівнює 200 мілісекундам, і менше ніж 300 мілісекунд, більше ніж або дорівнює 300 мілісекундам). Обидва набори порогів затримки можуть бути включені як в пороги 306, специфічні для RB, так і в пороги 308, специфічні для RB, для використання, як описано в даному описі. Розглядається, що будь-яка кількість наборів порогів затримки, відповідних будь-якій кількості однонаправлених каналів, може бути включена в пороги 306, специфічні для RB, і пороги 308, специфічні для RB, як визначено за допомогою RRC 302 і/або RRC 304. Посилаючись на Фіг. 4, 5, ілюструються методології, пов'язані із забезпеченням і використанням інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. У той час як з метою простоти пояснення ці методології показані і описані як порядок дій, повинно бути зрозуміло і оцінено, що методології не обмежуються порядком дій, оскільки деякі дії, відповідно до одного або більше варіантів здійснення, можуть мати місце в різних порядках і/або одночасно з іншими діями з тих, які показані і описані в даному описі. Наприклад, фахівці в даній галузі техніки зрозуміють і оцінять, що методологія могла бути альтернативно представлена як послідовність взаємопов'язаних станів або подій, як в діаграмі стану. Крім того, не всі ілюстровані дії можуть бути обов'язковими для реалізації методології, відповідно до одного або більше варіантів здійснення. Посилаючись на Фіг. 4, ілюструється спосіб 400, який полегшує забезпечення інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. На етапі 402 може бути визначений найнижчий запас затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC). Запас затримки може бути максимальною кількістю часу, що залишилася для RLC SDU, який повинен бути збережений в буфері, не будучи відправленим по висхідній лінії зв'язку до перевищення відповідного обмеження затримки. Наприклад, найнижчий запас затримки може відповідати найбільш терміновому RLC SDU з множини блоків RLC SDU, збережених в буфері термінала доступу. Згідно з прикладом, найнижчий запас затримки може бути запасом затримки голови черги, що відповідає RLC SDU, який повинен бути переданий першим з множини блоків RLC SDU. Відповідно до іншого прикладу, найнижчий запас затримки може відповідати найбільш терміновому RLC SDU в межах однонаправленого каналу. На етапі 404 частина заголовка Керування Доступом до Середовища передачі даних (МАС) може бути сконфігурована для включення в себе щонайменше одного коду, відповідного порогу затримки для найнижчого запасу затримки. За допомогою прикладу, значення зарезервованих бітів (наприклад, двох зарезервованих бітів, ...) в заголовку МАС можуть бути встановлені для передачі порога затримки для найнижчого запасу затримки (наприклад, асоційованого з найбільш терміновим RLC SDU, в межах однонаправленого каналу, ...). Поріг затримки може бути діапазоном запасів затримки, які включають в себе найнижчий запас затримки. Наприклад, значення двох зарезервованих бітів можуть бути встановлені згідно із запасом затримки, що залишився, найбільш термінового RLC SDU, який не включений в поточний Блок Передачі. Крім того, може бути використане відображення (наприклад, попередньо визначене, сконфігуроване за допомогою керування радіоресурсами (RRC), ...) між порогами затримки і кодами (наприклад, зарезервованими значеннями біта заголовка МАС, ...), щоб вибрати один, або більше з щонайменше одного коду для включення в заголовок МАС. Згідно з прикладом, кожний однонаправлений канал може бути асоційований з відповідним відображенням (відповідністю) між порогами затримки і кодами; наприклад, відображення, що асоціює чотири пороги затримки з відповідним одним з чотирьох кодів (наприклад, зарезервованими значеннями біта заголовка МАС, '00'/'01'/'10'/'11', ...), може бути сконфігуроване за допомогою RRC для кожного однонаправленого каналу. Додержуючись цього прикладу, ідентифікатор логічного каналу, який відображається один-до-одного на конкретний однонаправлений канал, може бути включений в 10 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 заголовок МАС, і конкретне відображення між порогами затримки і кодами, відповідними цьому конкретному однонаправленному каналу, може бути використане, щоб вибрати один або більше з цього щонайменше одного коду для включення в заголовок МАС. На етапі 406 заголовок МАС може бути переданий на базову станцію. Хоч не показано, розглядається, що подальше надання висхідної лінії зв'язку (наприклад, забезпечене базовою станцією як функція інформації запасу затримки, що переноситься заголовком МАС, ...) може бути одержане від базової станції, і спосіб 400 може повернутися на етап 402 для наступного Блока Передачі, який відповідає подальшому наданню висхідної лінії зв'язку. Нижче, посилаючись на Фіг. 5, ілюструється спосіб 500, який полегшує одержання інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. На етапі 502 заголовок Керування Доступом до Середовища передачі даних (МАС) може бути прийнятий від термінала доступу. Заголовок МАС може бути одержаний від термінала доступу як частина поточного Блока Передачі. На етапі 504 може бути виявлений код, що переноситься частиною заголовка МАС. Наприклад, код може переноситися зарезервованими бітами (наприклад, двома зарезервованими бітами, ...) заголовка МАС; таким чином, можуть бути розпізнані значення зарезервованих бітів, включених в заголовок МАС. На етапі 506 може бути визначений поріг затримки, який відповідає коду. Поріг затримки може бути діапазоном, який включає в себе найнижчий запас затримки, асоційований з конкретним блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з набору блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC), збережених в буфері термінала доступу. Наприклад, конкретний RLC SDU може бути найбільш терміновим RLC SDU (наприклад, в межах заданого однонаправленого каналу, не включеного в поточний Блок Передачі, ...). Згідно з прикладом, де код переноситься зарезервованими бітами (наприклад, двома зарезервованими бітами, ...) заголовка МАС, поріг затримки може бути ідентифікований як функція виявлених значень зарезервованих бітів. Додержуючись цього прикладу, може бути використане відображення (відповідність) (наприклад, попередньо визначене, сконфігуроване керуванням радіоресурсами (RRC), ...) між порогами затримки і кодами (наприклад, зарезервованими значеннями біта заголовка МАС, ...), щоб визначити поріг затримки на основі коду (наприклад, зарезервованих значень біта, ...), включеного в заголовок МАС. Відповідно до додаткової ілюстрації, кожний однонаправлений канал може бути асоційований з відповідним відображенням між порогами затримки і кодами; наприклад, відображення, що асоціює чотири пороги затримки з відповідним одним з чотирьох кодів (наприклад, зарезервованими значеннями біта заголовка МАС, '00'/'01'/'10'/'11', ...), може бути сконфігуроване за допомогою RRC для кожного однонаправленого каналу. Додержуючись цього прикладу, ідентифікатор логічного каналу, який відображається один-до-одного на конкретний однонаправлений канал, може бути розпізнаний із заголовка МАС, і може бути використане конкретне відображення між порогами затримки і кодами, відповідними конкретному однонаправленному каналу, щоб розшифрувати поріг затримки на основі коду, що переноситься частиною заголовка МАС. На етапі 508 термінал доступу може бути запланований для передачі висхідної лінії зв'язку на основі, щонайменше частково, порога затримки. Планування може додатково або альтернативно бути основане, щонайменше частково, на радіоумовах, об'ємі трафіку, непорівнянних аспектах Якості Обслуговування (QoS) (наприклад, пропускної здатності, частоти появи помилкових бітів, ...) і т. п. Буде оцінено, що відповідно до одного або більше аспектів, розкритих в даному описі, можуть бути зроблені логічні висновки відносно забезпечення і/або використання інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Як використовується в даному описі, термін "виводити" або "логічний висновок" загалом стосується процесу міркування або логічного виведення станів системи, середовища і/або користувача з ряду спостережень, які збираються з подій і/або даних. Логічний висновок може бути використаний для ідентифікації специфічного контексту або дії, або, наприклад, він може генерувати розподіл імовірності по станах. Логічний висновок може бути імовірнісним, тобто обчисленням розподілу імовірності по станах інтересу, основаним на розгляді даних і подій. Логічний висновок може також стосуватися методик, використовуваних для створення високорівневих подій з набору подій і/або даних. Такий логічний висновок приводить до конструювання нових подій або дій з набору даних спостережуваних і/або збережених подій, чи корельовані події в часовій близькості і чи походять події і дані з одного або декількох джерел подій і даних. Згідно з прикладом, один або більше способів, описаних вище, можуть включати в себе створення логічних висновків, що стосуються оптимізації порядку блоків RLC SDU, збережених в буфері термінала доступу, для передачі по висхідній лінії зв'язку, щоб ідентифікувати 11 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 найбільш терміновий RLC SDU. За допомогою додаткової ілюстрації може бути зроблений логічний висновок, пов'язаний з визначенням оптимізованих діапазонів запасу затримки для відображення (відповідності) між кодами і порогами затримки в однонаправленому каналі. Буде оцінено, що попередні приклади за своїм характером є ілюстративними і вони не призначаються, щоб обмежувати кількість логічних висновків, які можуть бути зроблені, або спосіб, яким такі логічні висновки зроблені в зв'язку з різними варіантами здійснення і/або способами, описаними в даному описі. Фіг. 6 є ілюстрацією термінала 600 доступу, який забезпечує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в системі бездротового зв'язку. Наприклад, термінал 600 доступу містить приймач 602, який приймає сигнал від антени прийому (не показана), і виконує типові дії відносно цього (наприклад, фільтрує, посилює, перетворює з пониженням частоти і т. д.) прийнятого сигналу, і переводить приведений до нормальних умов сигнал в цифрову форму, щоб одержати вибірки. Наприклад, приймач 602 може бути приймачем MMSE і може містити демодулятор 604, який може демодулювати прийняті символи і видавати їх процесору 606 для оцінки каналу. Процесор 606 може бути процесором, виділеним для аналізу інформації, прийнятої приймачем 602, і/або генерування інформації для передачі передавачем 616, процесором, який керує одним або більше компонентами термінала 600 доступу, і/або процесором, який як аналізує інформацію, прийняту приймачем 602, генерує інформацію для передачі передавачем 616, так і керує одним або більше компонентами термінала 600 доступу. Термінал 600 доступу може додатково містити пам'ять 608, яка оперативно приєднується до процесора 606 і яка може зберігати дані, які повинні бути передані, прийняті дані і будь-яку іншу придатну інформацію, пов'язану з виконанням різних дій і функцій, сформульованих в даному описі. Наприклад, пам'ять 608 може зберігати протоколи і/або алгоритми, асоційовані з визначенням і/або вказівкою інформації запасу затримки. Пам'ять 608 може також зберігати блоки RLC SDU, які повинні бути відправлені по висхідній лінії зв'язку; однак, заявлена суть винаходу цим не обмежується (наприклад, термінал 600 доступу може включати в себе буфер (не показаний), який, по суті, може бути аналогічний буферу 206 згідно з Фіг. 2, такий буфер може бути включений в пам'ять 608, може бути окремим від пам'яті 608, комбінацією цього і т. д.,...). Буде оцінено, що сховище даних (наприклад, пам'ять 608), представлене в даному описі, може бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю, або може включати в себе як енергозалежну, так і енергонезалежну пам'ять. За допомогою ілюстрації, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (RAM), який діє як зовнішня кешпам'ять. За допомогою ілюстрації, а не обмеження, RAM є доступним в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM подвоєної швидкості передачі даних (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і прямий Rambus RAM (DRRAM). Пам'ять 608 систем і способів, що розглядаються, призначається, щоб включати, не обмежуючись, ці або будь-які інші придатні типи пам'яті. Процесор 606 може бути оперативно приєднаний до блока 610 передачі звітів запасу затримки і/або генератора 612 заголовка МАС. Блок 610 передачі звітів запасу затримки, по суті, може бути аналогічний блоку 208 передачі звітів запасу затримки згідно з Фіг. 2, і/або генератор 612 заголовка МАС, по суті, може бути аналогічний генератору 210 заголовка МАС Фіг. 2. Хоч показаний окремим від блока 610 передачі звітів запасу затримки, розглядається, що блок 610 передачі звітів запасу затримки може включати в себе генератор 612 заголовка МАС. Блок 610 передачі звітів запасу затримки може визначати запас затримки голови черги найбільш термінового RLC SDU. Додатково, блок 610 передачі звітів запасу затримки може виявляти запаси затримки для множини інших блоків RLC SDU, що очікують передачі від термінала 600 доступу. Генератор 612 заголовка МАС може конфігурувати частину заголовка МАС, щоб включати в себе код, відповідний запасу затримки голови черги найбільш термінового RLC SDU. Наприклад, генератор 612 заголовка МАС може вбудовувати двобітовий код, який може переноситися двома зарезервованими бітами, в заголовок МАС. Код може відповідати порогу затримки, який є діапазоном запасів затримки, що включає в себе запас затримки голови черги найбільш термінового RLC SDU. Згідно з ілюстрацією, блок 610 передачі звітів запасу затримки може передавати інформацію запасу затримки для найбільш термінового RLC SDU, який не включений в поточний Блок Передачі. Хоч не показано, розглядається, що термінал 600 доступу може включати в себе RRC, який, по суті, може бути аналогічний RRC 302 12 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 згідно з Фіг. 3. Крім того, відображення чотирьох порогів затримки для кодів (наприклад, значень для зарезервованих бітів заголовка МАС, ...) може бути сконфігуроване, наприклад, за допомогою такого RRC в однонаправленому каналі. Термінал 600 доступу додатково містить модулятор 614 . і передавач 616, який передає дані, сигнали і т. д. на базову станцію. Хоч зображені окремими від процесора 606, повинно бути оцінено, що блок 610 передачі звітів запасу затримки, генератор 612 заголовка МАС і/або модулятор 614 можуть бути частиною процесора 606 або множини процесорів (не показані). Фіг. 7 є ілюстрацією системи 700, яка використовує інформацію зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку. Система 700 містить базову станцію 702 (наприклад, точку доступу, ...) з приймачем 710, який приймає сигнал(и) від одного або більше терміналів 704 доступу через множину антен 706 прийому, і передавач 724, який виконує передачу на один або більше терміналів 704 доступу через антену 708 передачі. Приймач 710 може приймати інформацію від антени 706 прийому, і він оперативно асоціюється з демодулятором 712, який демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 714, який може бути аналогічний процесору, описаному вище відносно Фіг. 6, і який приєднується до пам'яті 716, яка зберігає дані, що повинні бути передані або прийняті від термінала(ів) 704 доступу, і/або будь-яку іншу придатну інформацію, пов'язану з виконанням різних дій і функцій, сформульованих в даному описі. Процесор 714 додатково приєднується до блока 718 оцінки інформації зворотного зв'язку про запас затримки, який аналізує прийняті заголовки МАС, щоб розпізнати інформацію зворотного зв'язку, пов'язану із запасом затримки, від термінала(ів) 704 доступу. Крім того, базова станція 702 може містити планувальник 720, який може розподіляти ресурси висхідної лінії зв'язку для термінала(ів) 704 доступу як функцію зворотного зв'язку, пов'язану із запасом затримки, ідентифікованої з прийнятих заголовків МАС. Повинно бути оцінено, що блок 718 оцінки інформації зворотного зв'язку про запас затримки, по суті, може бути аналогічний блоку 212 оцінки інформації зворотного зв'язку про запас затримки згідно з Фіг. 2, і/або планувальник 720, по суті, може бути аналогічний планувальнику 214 згідно з Фіг. 2. Крім того, хоч не показано, розглядається, що базова станція 702 може включати в себе RRC, який, по суті, може бути аналогічний RRC 304 згідно з Фіг. 3. Базова станція 702 може додатково містити модулятор 722. Модулятор 722 може мультиплексувати кадр для передачі за допомогою передавача 724 через антени 708 на термінал(и) 704 доступу, відповідно до вищезазначеного опису. Хоч зображені окремими від процесора 714, повинно бути оцінено, що блок 718 оцінки інформації зворотного зв'язку про запас затримки, планувальник 720 і/або модулятор 722 можуть бути частиною процесора 714 або множини процесорів (не показані). Фіг. 8 показує зразкову систему 800 бездротового зв'язку. Система 800 бездротового зв'язку зображує одну базову станцію 810 і один термінал 850 доступу скорочено. Однак, повинно бути оцінено, що система 800 може включати в себе більше однієї базової станції і/або більше одного термінала доступу, де додаткові базові станції і/або термінали доступу, по суті, можуть бути аналогічними або відрізнятися від зразкових базової станції 810 і термінала 850 доступу, описаних нижче. На доповнення, повинно бути оцінено, що базова станція 810 і/або термінал 850 доступу можуть використовувати системи (згідно з Фіг. 1-3, 6, 7 і 9, 10) і/або способи (оцінки Фіг. 4, 5), описані в даному описі, для полегшення бездротового зв'язку між ними. У базовій станції 810 дані трафіку для множини потоків даних видаються від джерела 812 даних на процесор 814 (ТХ) передачі даних. Згідно з прикладом, кожний потік даних може бути переданий по відповідній антені. Процесор 814 ТХ передачі даних форматує, кодує і виконує перемежовування потоку даних трафіку на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб забезпечити закодовані дані. Закодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними, використовуючи методики ортогонального мультиплексування з частотним розділенням каналів (OFDM). Додатково або альтернативно, пілот-символи можуть бути мультиплексовані з частотним розділенням каналів (FDM), мультиплексовані з часовим розділенням каналів (TDM) або мультиплексовані з кодовим розділенням каналів (CDM). Пілотні дані є типовою відомою комбінацією даних, що обробляється відомим способом і може бути використана в терміналі доступу 850 для оцінки відповіді каналу. Мультиплексовані пілотні дані і закодовані дані для кожного потоку даних можуть бути модульовані (наприклад, відображений символ) на основі конкретної схеми модуляції (наприклад, двійкової фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), М-фазової маніпуляції (M-PSK), Мквадратурної амплітудної модуляції (M-QAM) і т. д.), вибраної для цього потоку даних, для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція для 13 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 кожного потоку даних можуть бути визначені командами, виконаними або забезпеченими процесором 830. Символи модуляції для потоків даних можуть бути видані процесором 820 ΜΙΜΟ ΤΧ передачі даних, який може додатково обробляти символи модуляції (наприклад, для OFDM). Потім процесор 820 ΜΙΜΟ ТХ передачі даних видає Ν Τ символьних потоків модуляції ΝΤ передавачам (TMTR) 822a-822t. У різних варіантах здійснення процесор 820 ΜΙΜΟ ТХ передачі даних застосовує ваги формування діаграми спрямованості до символів потоків даних і до антени, від якої передається символ. Кожний передавач 822 приймає і обробляє відповідний символьний потік, щоб забезпечити один або більше аналогових сигналів, і додатково приводить до необхідних умов (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб забезпечити модульований сигнал, придатний для передачі по каналу ΜΙΜΟ. Додатково, Ν Τ модульованих сигналів від передавачів 822a-822t передаються від ΝΤ антен 824a-824t, відповідно. У терміналі 850 доступу, передані модульовані сигнали приймаються N R антенами 852а852r, і прийнятий сигнал від кожної антени 852 видається відповідному приймачу (RCVR) 854а854r. Кожний приймач 854 приводить до необхідних умов (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, переводить приведений до необхідних умов сигнал в цифрову форму, щоб забезпечити вибірки, і додатково обробляє вибірки для забезпечення передачі "прийнятого" символьного потоку. Процесор 860 RX прийому даних може приймати і обробляти N R прийнятих символьних потоків від NR приймачів 854 на основі конкретного способу обробки приймача для видачі Ν Τ "виявлених" символьних потоків. Процесор 860 прийому даних може демодулювати, виконувати зворотне перемежовування і декодувати кожний виявлений символьний потік, щоб відновити дані трафіку для потоку даних. Обробка процесором 860 RX прийому даних є комплементарною обробці, виконуваній процесором 820 ΜΙΜΟ ΤΧ передачі даних і процесором 814 передачі даних в базовій станції 810. Процесор 870 може періодично визначати, яку доступну технологію використовувати, як розглянуто вище. Додатково, процесор 870 може сформулювати повідомлення зворотної лінії зв'язку, що містить індексну частину матриці і частину значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку може бути оброблене процесором 838 ТХ передачі даних, який також приймає дані трафіку для множини потоків даних від джерела 836 даних, модульованих модулятором 880, приведених до необхідних умов передавачами 854а-854r і переданих назад на базову станцію 810. У базовій станції 810 модульовані сигнали від термінала 850 доступу приймаються антенами 824, приводяться до необхідних умов приймачами 822, демодулюються демодулятором 840 і обробляються процесором 842 RX прийому даних, щоб витягнути повідомлення зворотної лінії зв'язку, передане терміналом 850 доступу. Додатково, процесор 830 може обробляти витягнуте повідомлення для визначення, яке попереднє кодування матриці використовувати, щоб визначити ваги формування діаграми спрямованості. Процесори 830 і 870 можуть направляти (наприклад, керувати, координувати, регулювати і т. д.) роботу в базовій станції 810 і терміналі 850 доступу, відповідно. Відповідні процесори 830 і 870 можуть бути асоційовані з пам'яттю 832 і 872, яка зберігає програмні коди і дані. Процесори 830 і 870 можуть також виконувати обчислення, щоб одержати оцінки частотного і імпульсного відгуку для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. У одному аспекті логічні канали класифікуються на Канали Керування і Канали Трафіку. Логічні Канали Керування можуть включати в себе Канал Керування Мовленням (ВССН), який є каналом DL (низхідної лінії зв'язку) для передачі інформації керування системою. Додатково, Логічні Канали Керування можуть включати в себе Пейджинговий Канал Керування (РССН), який є каналом DL, який передає пейджингову інформацію. Крім того, Логічні Канали Керування можуть містити Канал Керування Мультимовленням (МССН), який є каналом DL точка-багато точок, використовуваним для передачі планування Мультимедійного Мовлення і Багатоадресного Обслуговування (MBMS) і інформації керування для одного або декількох каналів МТСН. Звичайно, після встановлення з'єднання Керування Радіоресурсами (RRC), цей канал використовується тільки за допомогою обладнань UE, які приймають MBMS (наприклад, старий MCCH+MSCH). Додатково, Логічні Канали Керування можуть включати в себе Виділений Канал Керування (DCCH), який є двонаправленим каналом точка-точка, який передає виділену інформацію керування і може бути використаний обладнаннями UE, що мають з'єднання RRC. У одному аспекті Логічні Канали Трафіку можуть включати в себе Виділений Канал Трафіку (DTCH), який є двонаправленим каналом точка-точка, виділеним для одного UE, для передачі 14 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформації користувача. Крім того, Логічні Канали Трафіку можуть включати в себе Канал Трафіку Мультимовлення (МТСН) для каналу DL точка-багато точок, щоб передавати дані трафіку. У одному аспекті Транспортні Канали класифікуються на DL і UL. Транспортні Канали DL включають в себе Канал Мовлення (ВСН), Спільно використовуваний Канал Передачі даних Низхідної лінії зв'язку (DL-SDCH) і Пейджинговий Канал (РСН). РСН може підтримувати економію енергії UE (наприклад, цикл Переривистого Прийому (DRX) може бути позначений мережею для UE, ...), будучи переданим по всьому стільнику і будучи відображеним на ресурси Фізичного рівня (PHY), які можуть бути використані для інших каналів керування/трафіку. Транспортні Канали UL можуть включати в себе Канал Довільного Доступу (RACH), Канал Запиту (REQCH), Спільно використовуваний Канал Передачі даних Висхідної лінії зв'язку (ULSDCH) і множину каналів PHY. Канали PHY можуть включати в себе набір каналів DL і каналів UL. Наприклад, канали PHY DL можуть включати в себе Загальний Пілот-Канал (СРІСН); Канал Синхронізації (SCH); Загальний Канал Керування (СССН); Спільно використовуваний Канал Керування DL (SDCCH); Канал Керування Мультимовлення (МССН); Спільно використовуваний Канал Призначення UL (SUACH); Канал Підтвердження (АСКСН); Фізичний Спільно використовуваний Канал Передачі даних DL- (DL-PSDCH); Канал Керування Потужністю UL (UPCCH); Пейджинговий Канал Індикатора (РІСН) і/або Канал Індикатора Вивантаження (LICH). За допомогою додаткової ілюстрації Канали PHY UL можуть включати в себе Фізичний Канал Довільного Доступу (PRACH); Канал Індикатора Якості Каналу (CQICH); Канал Підтвердження (АСКСН); Канал Індикатора Піднабору Антен (ASICH); Спільно використовуваний Канал Запиту (SREQCH); Фізичний Спільно використовуваний Канал Передачі даних UL (UL-PSDCH) і/або Широкосмуговий Пілот-Канал (ВРІСН). Повинно бути зрозуміло, що варіанти здійснення, розкриті в даному описі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні, проміжному програмному забезпеченні, мікрокоді або будь-якій комбінації цього. Для реалізації апаратного забезпечення блоки обробки можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (схемах ASIC), цифрових сигнальних процесорах (процесорах DSP), універсальних пристроях обробки сигналів (пристроях DSPD), програмованих логічних пристроях (пристроях PLD), програмованих користувачем вентильних матрицях (матрицях FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, сконструйованих для виконання функцій, описаних в даному описі, або їх комбінації. Коли варіанти здійснення реалізовуються в програмному забезпеченні, програмноапаратному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть бути збережені на зчитуваному машиною носії, такому як компонент зберігання. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, операцію, підоперацію, модуль, пакет програм, клас або будь-яку комбінацію команд, структур даних або програмних тверджень. Сегмент коду може бути приєднаний до іншого сегмента коду або схеми апаратного забезпечення за допомогою відправлення і/або прийому інформації, даних, аргументів, параметрів або контентів пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть бути відправлені або передані, використовуючи будь-який придатний засіб, що включає в себе спільне використання пам'яті, передачу повідомлення, естафетну передачу, передачу мережі і т. д. Для виконання програмного забезпечення методики, розкриті в даному описі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і т. д.), які виконують функції, описані в даному описі. Коди програмного забезпечення можуть бути збережені в блоках пам'яті і виконані процесорами. Блок пам'яті може бути реалізований в процесорі або зовнішнім відносно процесора у випадку, коли він може бути оперативно приєднаний до процесора за допомогою різних засобів, які відомі в даній галузі техніки. Посилаючись на Фіг. 9, ілюструється система 900, яка дозволяє передачу сигналів зворотного зв'язку, пов'язаного із запасом затримки, на базову станцію в середовищі бездротового зв'язку. Наприклад, система 900 може постійно знаходитися в терміналі доступу. Повинно бути оцінено, що система 900 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 900 включає в себе логічне угрупування 902 електричних компонентів, які можуть діяти спільно. Наприклад, логічне угрупування 902 може включати в себе електричний компонент для ідентифікації блока службових даних (SDU) Керування Лінією 15 UA 97732 C2 5 10 15 20 25 30 35 40 45 Радіозв'язку (RLC) з найнижчим запасом затримки з набору блоків RLC SDU, збережених в буфері, що очікує передачу 904 висхідної лінії зв'язку. Крім того, логічне угрупування 902 може включати в себе електричний компонент для конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб включати в себе код, відповідний порогу затримки, асоційованому з найнижчим запасом 906 затримки. Додатково, логічне угрупування 902 може включати в себе електричний компонент для відправлення заголовка МАС на базову станцію 908. Логічне угрупування 902 може також необов'язково включати в себе електричний компонент для вибору коду для включення в заголовок МАС на основі відображення (відповідності) між порогами затримки і кодами 910. Додатково, система 900 може включати в себе пам'ять 912, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 904, 906, 908 і 910. У той час як показані зовнішніми відносно пам'яті 912, повинно бути зрозуміло, що один або більше електричних компонентів 904, 906, 908 і 910 можуть існувати в межах пам'яті 912. Посилаючись на Фіг. 10, ілюструється система 1000, яка дозволяє одержання інформації зворотного зв'язку, пов'язаної із запасом затримки, від термінала доступу в середовищі бездротового зв'язку. Наприклад, система 1000 може постійно знаходитися щонайменше частково в базовій станції. Повинно бути оцінено, що система 1000 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1000 включає в себе логічне угрупування 1002 електричних компонентів, які можуть діяти спільно. Наприклад, логічне угрупування 1002 може включати в себе електричний компонент для прийому заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала 1004 доступу. Додатково, логічне угрупування 1002 може включати в себе електричний компонент для виявлення коду, що переноситься піднабором бітів заголовка 1006 МАС. Крім того, логічне угрупування 1002 може включати в себе електричний компонент для розшифровки порога затримки, який відповідає коду 1008. Наприклад, поріг затримки може стосуватися запасу затримки голови черги блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу. Додатково, логічне угрупування 1002 може необов'язково включати в себе електричний компонент для планування термінала доступу для передачі висхідної лінії зв'язку як функцію порога 1010 затримки. Додатково, система 1000 може включати в себе пам'ять 1012, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 1004, 1006, 1008 і 1010. У той час як показані зовнішніми відносно пам'яті 1012, повинно бути зрозуміло, що один або більше електричних компонентів 1004, 1006, 1008 і 1010 можуть існувати в пам'яті 1012. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожну мислиму комбінацію компонентів або способів з метою розкрити вищезазначені варіанти здійснення, але фахівець в даній галузі техніки може розпізнати, що можливо багато додаткових комбінацій і перестановок різних варіантів здійснення. Відповідно, описані варіанти здійснення призначаються, щоб охопити всі такі зміни, модифікації і варіації, які знаходяться в межах суті і обсягу прикладеної формули винаходу. Крім того, доти, поки термін "включає в себе" використовується або в докладному описі, або у формулі винаходу, такий термін призначається, щоб бути включним, аналогічно терміну "який містить", як "який містить" інтерпретується, коли використовується як перехідне слово у формулі винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Спосіб, який полегшує забезпечення інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку, який включає: визначення найнижчого запасу затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC), причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб він включав в себе щонайменше один код, який відповідає порогу затримки для найнижчого запасу затримки; і передачу заголовка МАС на базову станцію. 2. Спосіб за пунктом 1, в якому найнижчий запас затримки є запасом затримки голови черги, що відповідає RLC SDU, який повинен бути переданий першим з множини блоків RLC SDU. 16 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 3. Спосіб за пунктом 1, в якому етап конфігурування частини заголовка МАС, щоб він включав в себе щонайменше один код, додатково включає встановлення значень двох зарезервованих бітів в заголовку МАС для передачі порога затримки, асоційованого з RLC SDU, який повинен бути переданий першим в однонаправленому каналі. 4. Спосіб за пунктом 1, в якому етап конфігурування частини заголовка МАС, щоб він включав в себе щонайменше один код, додатково включає встановлення значень двох зарезервованих бітів в заголовку МАС, згідно з запасом затримки RLC SDU, що залишився, який не включений в поточний Блок Передачі. 5. Спосіб за пунктом 1, який додатково включає вибір одного або більше з щонайменше одного коду для включення в заголовок МАС на основі відображення між порогами затримки і кодами. 6. Спосіб за пунктом 5, в якому кожний однонаправлений канал асоціюється з відповідним відображенням між порогами затримки і кодами. 7. Спосіб за пунктом 5, в якому відображення конфігурується за допомогою керування радіоресурсами (RRC) для кожного однонаправленого каналу, щоб асоціювати кожний з чотирьох порогів затримки з відповідним одним з чотирьох кодів. 8. Спосіб за пунктом 5, який додатково включає: вбудовування ідентифікатора логічного каналу, який відображається один-до-одного на конкретний однонаправлений канал в заголовку МАС; і використання конкретного відображення між порогами затримки і кодами, які відповідають конкретному однонаправленому каналу, щоб вибрати один або більше з щонайменше одного коду для включення в заголовок МАС. 9. Пристрій бездротового зв'язку, який містить: пам'ять, яка зберігає команди, пов'язані з ідентифікацією найнижчого запасу затримки, який являє собою величину часу, що залишився до перевищення відповідного обмеження затримки, з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC), з встановленням частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб він включав в себе щонайменше один код, який відповідає порогу затримки для найнижчого запасу затримки, і з відправленням заголовка МАС на базову станцію; і процесор, приєднаний до пам'яті, сконфігурований для виконання команд, збережених в пам'яті. 10. Пристрій бездротового зв'язку за пунктом 9, в якому пам'ять додатково зберігає команди, пов'язані з встановленням значень двох зарезервованих бітів в заголовку МАС, щоб передавати поріг затримки, асоційований з RLC SDU, який повинен бути переданий першим в однонаправленому каналі. 11. Пристрій бездротового зв'язку за пунктом 9, в якому пам'ять додатково зберігає команди, пов'язані з встановленням значень двох зарезервованих бітів в заголовку МАС, згідно із запасом затримки RLC SDU, що залишився, який не включений в поточний Блок Передачі. 12. Пристрій бездротового зв'язку за пунктом 9, в якому пам'ять додатково зберігає команди, пов'язані з вибором одного або більше з щонайменше одного коду, для включення в заголовок МАС на основі відображення між порогами затримки і кодами. 13. Пристрій бездротового зв'язку за пунктом 12, в якому відображення конфігурується за допомогою керування радіоресурсами (RRC) для кожного однонаправленого каналу, щоб асоціювати кожний з чотирьох порогів затримки з відповідним одним з чотирьох кодів. 14. Пристрій бездротового зв'язку за пунктом 12, в якому пам'ять додатково зберігає команди, пов'язані з вбудовуванням ідентифікатора логічного каналу, який відображається один-доодного на конкретний однонаправлений канал в заголовку МАС, і з використанням конкретного відображення між порогами затримки і кодами, які відповідають конкретному однонаправленому каналу, щоб вибрати один або більше з щонайменше одного коду для включення в заголовок МАС. 15. Пристрій бездротового зв'язку, який дозволяє передачу сигналів зворотного зв'язку, пов'язаних із запасом затримки, в середовищі бездротового зв'язку, який містить: засіб для ідентифікації блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з найнижчим запасом затримки з набору блоків RLC SDU, збережених в буфері, що очікують передачу по висхідній лінії зв'язку, причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; засіб для конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб він включав в себе код, який відповідає порогу затримки, асоційованому з найнижчим запасом затримки; і засіб для відправлення заголовка МАС на базову станцію. 16. Пристрій бездротового зв'язку за пунктом 15, в якому частина заголовка МАС є двома зарезервованими бітами. 17 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 60 17. Пристрій бездротового зв'язку за пунктом 16, в якому два зарезервованих біти передають поріг затримки, асоційований з RLC SDU з найнижчим запасом затримки, який повинен бути переданий першим в однонаправленому каналі. 18. Пристрій бездротового зв'язку за пунктом 16, в якому два зарезервованих біти передають поріг затримки, асоційований з RLC SDU з найнижчим запасом затримки, виключеним з поточного Блока Передачі. 19. Пристрій бездротового зв'язку за пунктом 15, який додатково містить засіб для вибору коду для включення в заголовок МАС на основі відображення між порогами затримки і кодами. 20. Пристрій бездротового зв'язку за пунктом 19, в якому відображення конфігурується за допомогою керування радіоресурсами (RRC) для кожного однонаправленого каналу, щоб асоціювати кожний з чотирьох порогів затримки з відповідним одним з чотирьох кодів. 21. Зчитуваний комп'ютером носій, що містить зчитувані комп'ютером інструкції, які при їх виконанні спонукають комп'ютер виконувати спосіб, який включає: ідентифікацію блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з найнижчим запасом затримки з набору блоків RLC SDU, збережених в буфері, що очікують передачу по висхідній лінії зв'язку, причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; встановлення значень двох зарезервованих бітів, включених в заголовок Керування Доступом до Середовища передачі даних (МАС), для передачі порога затримки, асоційованого з найнижчим запасом затримки; і відправлення заголовка МАС на базову станцію. 22. Зчитуваний комп'ютером носій за пунктом 21, в якому значення двох зарезервованих бітів, включених в заголовок МАС, передають поріг затримки, асоційований з RLC SDU з найнижчим запасом затримки, який повинен бути переданий першим в однонаправленому каналі. 23. Зчитуваний комп'ютером носій за пунктом 21, в якому значення двох зарезервованих бітів, включених в заголовок МАС, передають поріг затримки, асоційований з RLC SDU з найнижчим запасом затримки, виключеним з поточного Блока Передачі. 24. Зчитуваний комп'ютером носій за пунктом 21, який додатково містить команди для вибору значень двох зарезервованих бітів як функції відображення, сконфігурованої за допомогою керування радіоресурсами (RRC) для кожного однонаправленого каналу. 25. Пристрій в системі бездротового зв'язку, який містить: процесор, сконфігурований для: визначення найнижчого запасу затримки з множини блоків службових даних (блоків SDU) Керування Лінією Радіозв'язку (RLC), причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; конфігурування частини заголовка Керування Доступом до Середовища передачі даних (МАС), щоб він включав в себе щонайменше один код, який відповідає порогу затримки для найнижчого запасу затримки; і передачі заголовка МАС на базову станцію. 26. Спосіб, який полегшує одержання інформації зворотного зв'язку про запас затримки висхідної лінії зв'язку в середовищі бездротового зв'язку, який включає: прийом заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу; виявлення коду, що переноситься частиною заголовка МАС; визначення порога затримки, який відповідає коду, причому поріг затримки є діапазоном, який включає в себе найнижчий запас затримки, асоційований з конкретним блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з набору блоків RLC SDU, збережених в буфері термінала доступу, причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; і планування термінала доступу для передачі висхідної лінії зв'язку на основі, щонайменше частково, порога затримки. 27. Спосіб за пунктом 26, в якому код переноситься двома зарезервованими бітами заголовка МАС. 28. Спосіб за пунктом 26, в якому значення двох зарезервованих бітів заголовка МАС передають поріг затримки, асоційований з конкретним RLC SDU, який виключений з поточного Блока Передачі. 29. Спосіб за пунктом 26, який додатково включає визначення порога затримки, який відповідає коду, використовуючи відображення між порогами затримки і кодами. 30. Спосіб за пунктом 29, в якому відображення асоціюється з конкретним однонаправленим каналом і конфігурується за допомогою керування радіоресурсами (RRC). 18 UA 97732 C2 5 10 15 20 25 30 35 40 45 50 55 31. Пристрій бездротового зв'язку, який містить: пам'ять, яка зберігає команди, пов'язані з виявленням коду, що переноситься частиною заголовка Керування Доступом до Середовища передачі даних (МАС), прийнятого від термінала доступу, з ідентифікацією порога затримки, який відповідає коду, порога затримки, який пов'язаний із запасом затримки блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу, причому запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки, і з плануванням термінала доступу для передачі по висхідній лінії зв'язку на основі, щонайменше частково, порога затримки; і процесор, приєднаний до пам'яті, сконфігурований для виконання команд, збережених в пам'яті. 32. Пристрій бездротового зв'язку за пунктом 31, в якому код переноситься двома зарезервованими бітами заголовка МАС. 33. Пристрій бездротового зв'язку за пунктом 32, в якому значення двох зарезервованих бітів заголовка МАС передають поріг затримки, асоційований з RLC SDU, який виключений з поточного Блока Передачі. 34. Пристрій бездротового зв'язку за пунктом 31, в якому використовується відображення, сконфігуроване за допомогою керування радіоресурсами (RRC), для кожного однонаправленого каналу для ідентифікації порога затримки, який відповідає коду. 35. Пристрій бездротового зв'язку, який дозволяє одержання інформації зворотного зв'язку, пов'язаної із запасом затримки, від термінала доступу в середовищі бездротового зв'язку, який містить: засіб для прийому заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу; засіб для виявлення коду, що переноситься піднабором бітів заголовка МАС; і засіб для розшифровки порога затримки, який відповідає коду, причому поріг затримки пов'язаний із запасом затримки голови черги блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу, причому запас затримки голови черги являє собою величину часу, що залишився до перевищення відповідного обмеження затримки. 36. Пристрій бездротового зв'язку за пунктом 35, який додатково містить засіб для планування термінала доступу для передачі по висхідній лінії зв'язку як функції порога затримки. 37. Пристрій бездротового зв'язку за пунктом 35, в якому використовується специфічне для однонаправленого каналу відображення між порогами затримки і кодами для ідентифікації порога затримки, який відповідає коду. 38. Зчитуваний комп'ютером носій, що містить зчитувані комп'ютером інструкції, які при виконанні спонукають цей комп'ютер виконувати спосіб, який містить етапи: прийом заголовка Керування Доступом до Середовища передачі даних (МАС) від термінала доступу; виявлення коду, що переноситься піднабором бітів заголовка МАС; розшифровка порога затримки, який відповідає коду, причому поріг затримки пов'язаний із запасом затримки голови черги блока службових даних (SDU) Керування Лінією Радіозв'язку (RLC), збереженого в буфері термінала доступу, причому запас затримки голови черги являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; і планування термінала доступу для передачі висхідної лінії зв'язку як функції порога затримки. 39. Зчитуваний комп'ютером носій за пунктом 38, в якому використовується специфічне для однонаправленого каналу відображення між порогами затримки і кодами для розшифровки порога затримки, який відповідає коду. 40. Пристрій у системі бездротового зв'язку, який містить: процесор, сконфігурований для: виявлення коду, що переноситься двома зарезервованими бітами, включеними в заголовок Керування Доступом до Середовища передачі даних (МАС), прийнятий від термінала доступу; визначення порога затримки, який відповідає коду, причому поріг затримки є діапазоном, який включає в себе найнижчий запас затримки, асоційований з конкретним блоком службових даних (SDU) Керування Лінією Радіозв'язку (RLC) з набору блоків RLC SDU, збережених в буфері термінала доступу, причому найнижчий запас затримки являє собою величину часу, що залишився до перевищення відповідного обмеження затримки; і планування термінала доступу для передачі по висхідній лінії зв'язку на основі, щонайменше частково, порога затримки. 19 UA 97732 C2 20 UA 97732 C2 21 UA 97732 C2 22 UA 97732 C2 23 UA 97732 C2 24 UA 97732 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
