Канали керування на основі радіомаяка

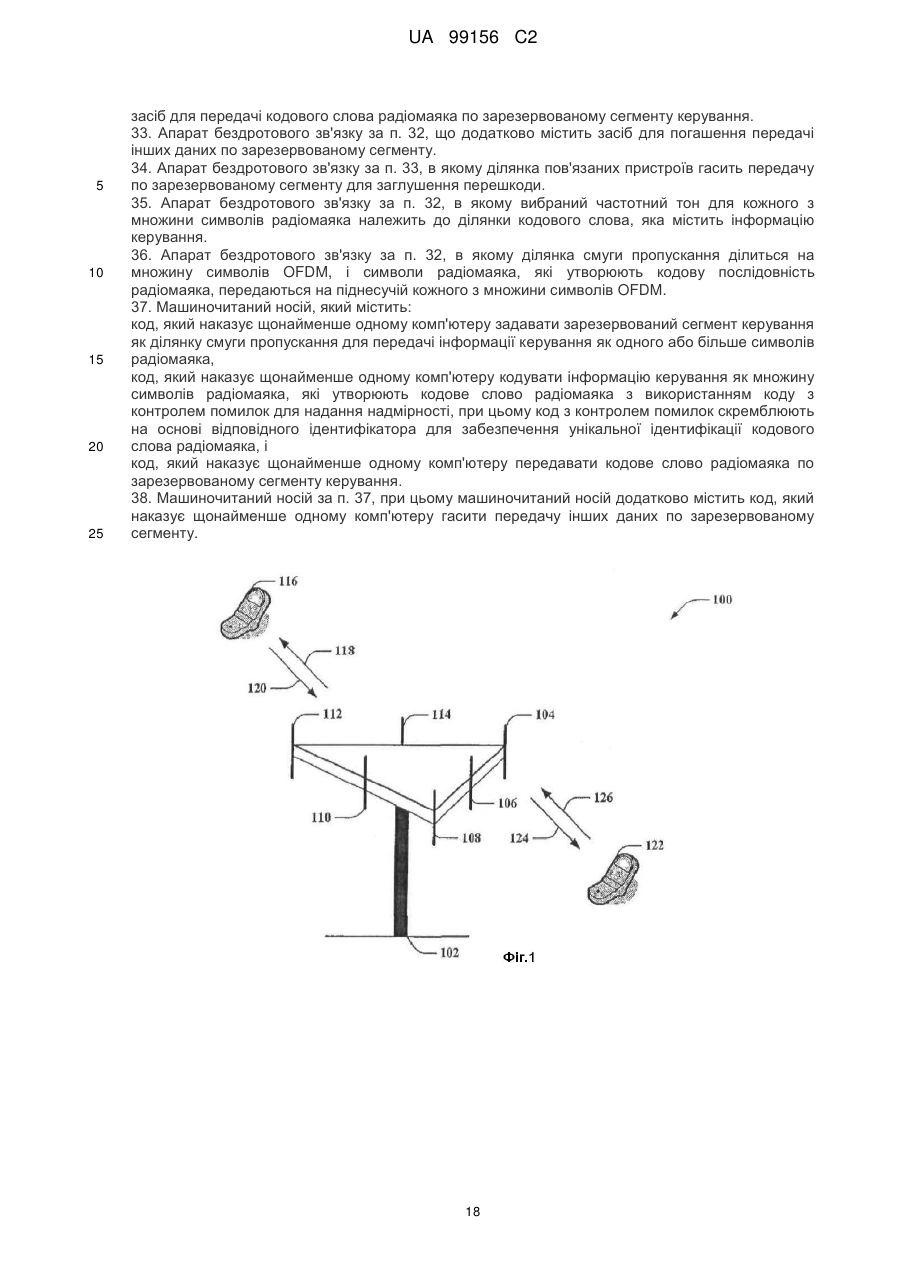

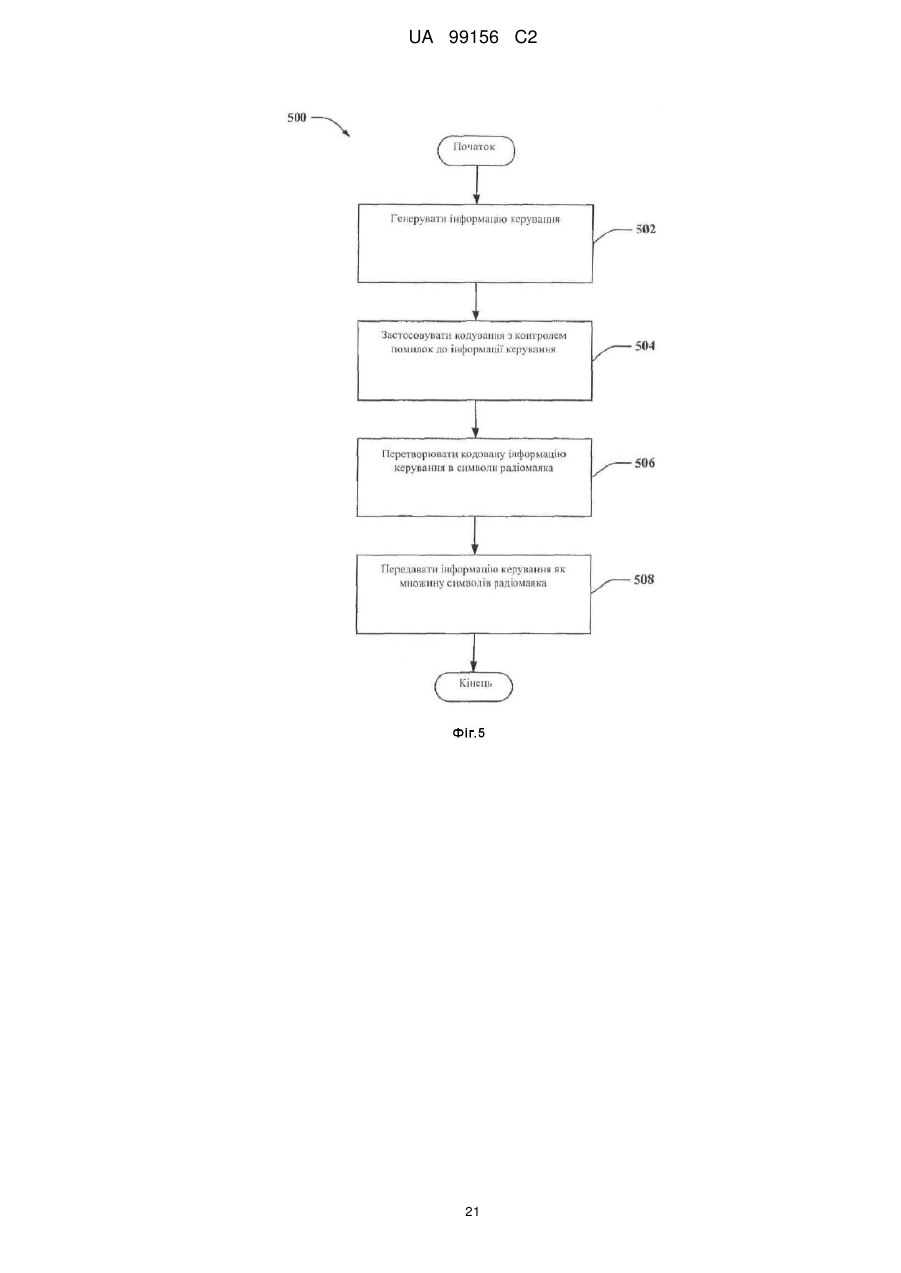

Реферат: Описані системи і методики, які полегшують передачу інформації керування в бездротових мережах. Ділянки смуги пропускання можна гасити для передачі інформації керування, і передавачі інформації керування можуть використовувати символи радіомаяка для перенесення інформації керування. У зв'язку з цим, перешкода заглушується відносно передач даних в смузі пропускання інформації керування. Вибрані частоти символів радіомаяка в кодовому слові можна використовувати для вказівки інформації керування. Кодові слова можна кодувати за допомогою коду з контролем помилок для надання надмірності для декодування в присутності деякої перешкоди. UA 99156 C2 (12) UA 99156 C2 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет по попередній патентній заявці США № 60/988151 під назвою “BEACON-BASED CONTROL CHANNELS", яка подана 15 листопада 2007 року. Вищезазначена заявка в повному об'ємі представлена тут як посилання. Нижченаведений опис належить, загалом, до бездротового зв’язку і, зокрема, до передачі інформації керування по каналах бездротового зв’язку. Системи бездротового зв’язку широко розгорнені для надання різноманітних типів контенту зв'язку, наприклад, голосу, даних і т. д. Типові системи бездротового зв’язку можуть являти собою системи множинного доступу, здатні підтримувати зв'язок з множиною користувачів за допомогою розділення придатних системних ресурсів (наприклад, смуги пропускання, потужності, яка передається і т. д.). Приклади таких систем множинного доступу містять в собі системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA) і т. п. Додатково, системи можуть відповідати специфікаціям, таким як Проект партнерства третього покоління (3GPP), проект довгострокового розвитку (LTE) 3GPP, ультра мобільний широкосмуговий зв'язок (UMB), і т. д. У загальному випадку, система бездротового зв’язку множинного доступу може одночасно підтримувати зв'язок для множини мобільних пристроїв. Кожний мобільний пристрій може здійснювати зв'язок з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма (або низхідна) лінія зв'язку - це лінія зв'язку від базових станцій до мобільних пристроїв, і зворотна (або висхідна) лінія зв'язку - це лінія зв'язку від мобільних пристроїв до базових станцій. Додатково, зв'язок між мобільними пристроями і базовими станціями може бути встановлений за допомогою системи з одним входом і одним виходом (SISO), множиною входів і одним виходом, одним входом і множиною виходів (MISO), множиною входів і множиною виходів (MIMO) і т. д. Крім того, мобільні пристрої можуть здійснювати зв'язок з іншими мобільними пристроями (і/або базові станції з іншими базовими станціями) в конфігураціях однорангової бездротової мережі. Системи MIMO звичайно застосовують множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. У одному прикладі, антени можуть належати до базових станцій і мобільних пристроїв, забезпечуючи двонаправлений зв'язок між пристроями в бездротовій мережі. Базові станції можуть бути розгорнені неоднорідно, в зв'язку з чим мобільний пристрій може встановлювати з'єднання з базовою станцією або іншою точкою доступу, яка може не бути найбільш бажаною базовою станцією з точки зору інтенсивності або якості сигналу. Наприклад, мобільний пристрій може використовувати точку доступу, яка базується в житлі, по причинах, що належать до безпеки, придатності обслуговування і т. д.; однак точка доступу може розташовуватися в безпосередній близькості до базової станції з більш високою інтенсивністю сигналу, яка може створювати перешкоду для зв'язку між мобільним пристроєм і точкою доступу. Можливий і зворотний випадок, коли пристрій, що здійснює зв'язок з базовою станцією, входить в зону покриття домашньої точки доступу. Таким чином, перешкода може бути менш постійною і тому менш передбачуваною, ніж в традиційних варіантах розгортання. Нижче, в спрощеному вигляді, представлений опис одного або більше варіантів здійснення для надання розуміння суті таких варіантів здійснення. Цей опис не є обширним оглядом всіх мислимих варіантів здійснення і не покликаний ні ідентифікувати ключові або критичні елементи всіх варіантів здійснення, ні обмежувати об'єм яких-небудь або всіх варіантів здійснення. Його єдиною метою є представлення деяких концепцій одного або більше варіантів здійснення в спрощеній формі як введення до більш детального опису, який приведений нижче. Згідно з одним або більше варіантами здійснення і відповідним їх розкриттям, різноманітні аспекти описані в зв'язку з полегшенням користування сигналів радіомаяка для передачі інформації керування по зарезервованому сегменту смуги пропускання в бездротових мережах. У зв'язку з цим сигнали керування можна передавати у вигляді шаблонних або випадкових символів радіомаяка для придушення перешкоди між сигналами керування між передавальними пристроями. Додатково, передавальні пристрої можуть гасити потужність передачі даних зв'язку по зарезервованому сегменту для придушення імпульсної перешкоди між пристроями. Крім того, інформацію керування можна передавати з використанням техніки кодування радіомаяка, наприклад, для генерації кодового слова для рознесеного кодування і інтерпретації інформації керування. Згідно з пов’язаними аспектами, наданий спосіб, який полегшує передачу інформації керування в бездротових мережах. Спосіб може містити етапи, на яких приймають множину тонів, що містять зарезервований сегмент керування і декодують зарезервований сегмент 1 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 керування для виведення щонайменше однієї кодової послідовності радіомаяка, що передається по зарезервованому сегменту керування. Спосіб може додатково містити в собі етап, на якому інтерпретують інформацію керування, представлену кодовою послідовністю радіомаяка. Інший аспект належить до апарату бездротового зв’язку. Апарат бездротового зв’язку може містити в собі щонайменше один процесор, сконфігурований з можливістю приймати множину тонів, що містять зарезервований сегмент керування і виводити щонайменше одну кодову послідовність радіомаяка, що передається по зарезервованому сегменту керування. Процесор може додатково бути сконфігурований з можливістю визначати інформацію керування, представлену виведеною кодовою послідовністю радіомаяка. Апарат бездротового зв’язку також може містити в собі пам'ять, підключену до щонайменше одного процесора. Ще один аспект належить до апарату бездротового зв’язку для передачі інформації керування в бездротових мережах. Апарат бездротового зв’язку може містити в собі засіб для прийому множини тонів, що містять зарезервований сегмент керування. Апарат бездротового зв’язку також може містити в собі засіб для декодування ділянки зарезервованого сегмента керування для визначення щонайменше однієї кодової послідовності радіомаяка, що передається по зарезервованому сегменту керування, і засіб для інтерпретації інформації керування, представленої кодовою послідовністю радіомаяка. Ще один аспект належить до комп'ютерного програмного продукту, який може мати машиночитаний носій, що містить в собі код, який наказує щонайменше одному комп'ютеру приймати множину тонів, що містять зарезервований сегмент керування, і код, який наказує щонайменше одному комп'ютеру виводити щонайменше одну кодову послідовність радіомаяка, що передається по зарезервованому сегменту керування. Машиночитаний носій додатково може містити в собі код, який наказує щонайменше одному комп'ютеру визначати інформацію керування, представлену виведеною кодовою послідовністю радіомаяка. Згідно з додатковим аспектом, наданий спосіб для передачі інформації керування в бездротових мережах. Спосіб може містити в собі етап, на якому задають зарезервований сегмент керування як ділянку смуги пропускання для передачі інформації керування як один або більше символів радіомаяка. Спосіб також може містити в собі етапи, на яких кодують інформацію керування як множину символів радіомаяка, які створюють кодове слово радіомаяка, і передають кодове слово радіомаяка по зарезервованому сегменту керування. Інший аспект належить до апарату бездротового зв’язку. Апарат бездротового зв’язку може містити в собі щонайменше один процесор, сконфігурований з можливістю задавати зарезервований сегмент керування як ділянку смуги пропускання для передачі одного або більше символів радіомаяка, що представляють інформацію керування. Процесор може додатково бути сконфігурований з можливістю кодувати інформацію керування як множину символів радіомаяка, які створюють кодове слово радіомаяка і передавати кодове слово радіомаяка по зарезервованому сегменту керування. Апарат бездротового зв’язку також може містити в собі пам'ять, підключену до щонайменше одного процесора. Ще один аспект належить до апарату бездротового зв’язку, який полегшує передачу інформації керування в бездротових мережах. Апарат бездротового зв’язку може містити в собі засіб для задавання зарезервованого сегмента керування як ділянки смуги пропускання для передачі інформації керування як один або більше символів радіомаяка. Апарат бездротового зв’язку також може містити в собі засіб для кодування інформації керування як множини символів радіомаяка, які створюють кодове слово радіомаяка і засіб для передачі кодового слова радіомаяка по зарезервованому сегменту керування. Ще один аспект належить до комп'ютерного програмного продукту, який може мати машиночитаний носій, що містить в собі код, який наказує щонайменше одному комп'ютеру задавати зарезервований сегмент керування як ділянку смуги пропускання для передачі інформації керування як один або більше символів радіомаяка. Машиночитаний носій додатково може містити в собі код, який наказує щонайменше одному комп'ютеру кодувати інформацію керування як множину символів радіомаяка, які створюють кодове слово радіомаяка, і код, який наказує щонайменше одному комп'ютеру передавати кодове слово радіомаяка по зарезервованому сегменту керування. Для досягнення вищевикладених і пов'язаних цілей, один або більше варіантів здійснення містять ознаки, повністю описані надалі і детально вказані в формулі винаходи. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти одного або більше варіантів здійснення. Однак ці аспекти вказують тільки на деякі з різних способів, якими можуть застосовуватися принципи різних варіантів здійснення, а описані варіанти здійснення покликані містити в собі всі такі аспекти і їх еквіваленти. 2 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - ілюстрація системи бездротового зв’язку, згідно з різноманітними викладеними тут аспектами. Фіг. 2 - ілюстрація зразкового апарату зв'язку для застосування в середовищі бездротового зв’язку. Фіг. 3 - ілюстрація зразкової системи бездротового зв’язку, яка здійснює передачу інформації керування в бездротових мережах. Фіг. 4 - ілюстрація зразкової смуги пропускання для передачі інформації керування. Фіг. 5 - ілюстрація зразкової методики, яка полегшує передачу інформації керування. Фіг. 6 - ілюстрація зразкової методики, яка полегшує прийом інформації керування як множини символів радіомаяка. Фіг. 7 - ілюстрація зразкового мобільного пристрою, який полегшує передачу інформації керування як один або більше символів радіомаяка. Фіг. 8 - ілюстрація зразкової системи, яка полегшує прийом інформації керування по погашених ділянках смуги пропускання. Фіг. 9 - ілюстрація зразкового середовища бездротової мережі, яке можна застосовувати спільно з різноманітними описаними тут системами і способами. Фіг. 10 - ілюстрація зразкової системи, яка приймає інформацію керування в бездротовій мережі. Фіг. 11 - ілюстрація зразкової системи, яка передає інформацію керування в бездротовій мережі. Різноманітні варіанти здійснення будуть описані нижче з посиланням на креслення, забезпечені крізною системою позначень. У нижченаведеному описі, з метою пояснення, численні специфічні деталі представлені для надання вичерпного розуміння одного або більше варіантів здійснення. Однак очевидно, що такий(і) варіант(и) здійснення можна реалізувати на практиці без цих специфічних деталей. У інших випадках загальновідомі структури і пристрої показані в формі блок-схеми для забезпечення опису одного або більше варіантів здійснення. Використовувані в цій заявці терміни “компонент", “модуль", “система" і т. п. належать до комп'ютерної суті у вигляді апаратного забезпечення, програмно-апаратного забезпечення, комбінації апаратного і програмного забезпечення, програмного забезпечення або виконуваного програмного забезпечення. Наприклад, компонент може являти собою, але без обмеження, процес, що виконується на процесорі, процесор, об'єкт, виконуваний модуль, потік виконання, програму і/або комп'ютер. Шляхом ілюстрації, компонентом може бути як додатком, що запускається на обчислювальному пристрої, так і обчислювальним пристроєм. Один або більше компонентів можуть входити до складу процесу і/або потоку виконання, і компонент може розташовуватися на одному комп'ютері і/або розподілятися між двома або більше комп'ютерами. Додатково, ці компоненти можуть виконуватися з різноманітних машиночитаних носіїв, на яких зберігаються різноманітні структури даних. Компоненти можуть здійснювати зв'язок шляхом локальних і/або віддалених процесів, наприклад, згідно з сигналом, що має один або більше пакетів даних (наприклад, даних від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, Інтернет, з іншими системами шляхом сигналу). Додатково, різноманітні варіанти здійснення описані тут в зв'язку з мобільним пристроєм. Мобільний пристрій також може називатися системою, абонентським блоком, абонентською станцією, мобільною станцією, “мобільником", віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм бездротового зв’язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Мобільний пристрій може являти собою стільниковий телефон, бездротовий телефон, телефон протоколу ініціювання сеансу [Session Initiation Protocol] (SIP), станцію бездротового місцевого доступу (WLL), кишеньковий персональний комп'ютер (КПК), кишеньковий пристрій, що має можливість бездротового з'єднання, обчислювальний пристрій або інший пристрій обробки, сполучений з бездротовим модемом. Крім того, різноманітні варіанти здійснення описані тут в зв'язку з базовою станцією. Базову станцію можна використовувати для зв'язку з мобільним(и) пристроєм(ями), і також можна посилатися на точку доступу, Node В, виділений Node В (eNode В або eNB), базовою приймально-передавальною станцією (BTS) або яким-небудь іншим терміном. Крім того, різноманітні описані тут аспекти або ознаки можна реалізувати як спосіб, апарат або виріб виробництва з використанням стандартної техніки програмування і/або проектування. Використовуваний тут термін "виріб виробництва" покликаний охоплювати комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої або носія. Наприклад, машиночитаний носій може містити в собі, але без обмеження, магнітний запам'ятовуючий 3 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрій (наприклад, жорсткий диск, флоппі-диск, магнітні смужки і т. д.), оптичний диск (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD) і т. д.), смарт-карти і пристрої флеш-пам'яті (наприклад, ЕППЗП, карту, стик, флеш-ключ і т. д.). Додатково, різноманітні описані тут носії даних можуть представляти один або більше пристроїв і/або інші машиночитані носії для зберігання інформації. Термін “машиночитаний носій" може містити в собі, без обмеження, бездротові канали і різноманітні інші носії, здатні зберігати, вміщувати і/або переносити інструкції і/або дані. Описану тут техніку можна використовувати для різноманітних систем бездротового зв’язку, наприклад, множинного доступу з кодовим розділенням (CDMA), множинного доступу з часовим розділенням (TDMA), множинного доступу з частотним розділенням (FDMA), множинного доступу з ортогональним частотним розділенням (OFDMA), множинного доступу з частотним розділенням на одній несучій (SC-FDMA) і інших систем. Терміни “система" і “мережа" часто використовуються взаємозамінно. Система CDMA може реалізувати технологію радіозв'язку, наприклад, Universal Terrestrial Radio Access (UTRA), CDMA2000 і т. д. UTRA містить в собі Wideband-CDMA (W-CDMA) і інші різновиди CDMA. CDMA2000 охоплює стандарти IS-2000, IS95 і IS-856. Система TDMA може реалізувати технологію радіозв'язку, наприклад Global System for Mobile Communications (GSM). Система OFDMA може реалізувати технологію радіозв'язку, наприклад, Evolved UTRA (E-UTRA), Ultra Mobile Broadband (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т. д. UTRA і E-UTRA становлять частину Universal Mobile Telecommunication System (UMTS). 3GPP Long Term Evolution (LTE) - це перспективний випуск UMTS, що використовується E-UTRA, де застосовується OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, GSM, UMTS і LTE описані в документах організації під назвою “3rd Generation Partnership Project" (3GPP). CDMA2000 і UMB описані в документах організації під назвою "3rd Generation Partnership Project 2" (3GPP2). На фіг. 1 показана система бездротового зв’язку 100 згідно з різноманітними представленими тут варіантами здійснення. Система 100 містить базову станцію 102, яка може містити в собі множину груп антен. Наприклад, одна група антен може містити в собі антени 104 і 106, інша група може містити антени 108 і 110, і додаткова група може містити в собі антени 112 і 114. Для кожної групи антен показані дві антени; однак для кожної групи можна використовувати більше або менше антен. Базова станція 102 може додатково містити в собі ланцюг передавача і ланцюг приймача, кожен з яких може містити множину компонентів, асоційованих з передачею і прийомом сигналу (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), що очевидно фахівцеві в даній галузі техніки. Базова станція 102 може здійснювати зв'язок з одним або більше мобільними пристроями, наприклад, мобільним пристроєм 116 і мобільним пристроєм 122; однак, очевидно, що базова станція 102 може здійснювати зв'язок з, по суті, будь-якою кількістю мобільних пристроїв, аналогічних мобільним пристроям 116 і 122. Мобільні пристрої 116 і 122 можуть являти собою, наприклад, стільникові телефони, смартфони, портативні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіостанції, системи глобального позиціонування, КПК і/або будь-які інші пристрої, здатні здійснювати зв'язок по системі 100 бездротового зв’язку. Як показано, мобільний пристрій 116 здійснює зв'язок з антенами 112 і 114, де антени 112 і 114 передають інформацію на мобільний пристрій 116 по прямій лінії зв'язку 118 і приймають інформацію від мобільного пристрою 116 по зворотній лінії зв'язку 120. Крім того, мобільний пристрій 122 здійснює зв'язок з антенами 104 і 106, де антени 104 і 106 передають інформацію на мобільний пристрій 122 по прямій лінії зв'язку 124 і приймають інформацію від мобільного пристрою 122 по зворотній лінії зв'язку 126. У системі дуплексного зв'язку з частотним розділенням (FDD), наприклад, пряма лінія зв'язку 118 може використовувати іншу смугу частот, ніж зворотна лінія зв'язку 120, і пряма лінія зв'язку 124 може застосовувати іншу смугу частот, ніж зворотна лінія зв'язку 126. Додатково, в системі дуплексного зв’язку з часовим розділенням (TDD), пряма лінія зв'язку 118 і зворотна лінія зв'язку 120 можуть використовувати спільну смугу частот, і пряма лінія зв'язку 124 і зворотна лінія зв'язку 126 можуть використовувати спільну смугу частот. Кожну групу антен і/або область, в якій вони забезпечують зв'язок, можна називати сектором базової станції 102. Наприклад, групи антен можуть бути призначені для зв'язку з мобільними пристроями в секторі зони покриття базової станції 102. При здійсненні зв'язку по прямих лініях зв'язку 118 і 124 передавальні антени базової станції 102 можуть використовувати формування діаграми спрямованості для підвищення відношення сигнал/шум прямих ліній зв'язку 118 і 124 для мобільних пристроїв 116 і 122. Також, у випадку, коли базова станція 102 використовує формування діаграми спрямованості для передачі на мобільні пристрої 116 і 122, довільно 4 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 розподілені через асоційовану зону покриття, мобільні пристрої в сусідніх стільниках можуть зазнавати менших перешкод, ніж у випадку, коли базова станція передає через одну антену на всі мобільні пристрої. Крім того, мобільні пристрої 116 і 122 можуть здійснювати зв'язок безпосередньо один з одним з використанням описаної однорангової або спеціалізованої технології. Згідно з прикладом, система 100 може бути системою зв'язку з декількома входами і декількома виходами (MIMO). Додатково, система 100 може використовувати, по суті, будь-який тип дуплексного зв’язку для розділення каналів зв'язку (наприклад, прямої лінії зв'язку, зворотної лінії зв'язку,…), наприклад, FDD, TDD, і т. п. Канали зв'язку можуть містити один або більше логічних каналів. Такі логічні канали можна надавати для передачі інформації керування між мобільними пристроями 116 і 122 і базовою станцією 102 (або від мобільного пристрою 116 на мобільний пристрій 122, наприклад, в одноранговій конфігурації). Згідно з прикладом, мобільні пристрої 116 і 122 можуть передавати інформацію індикатора якості каналу (CQI) на базову станцію 102 для вказівки параметрів, пов'язаних з виділеним каналом зв'язку. Наприклад, на основі інформації керування CQI, базова станція 102 може виділяти додаткові ресурси каналу зв'язку мобільним пристроям 116 і/або 122. Додатково, базова станція 102 може передавати на мобільні пристрої 116 і/або 122 інформацію керування, наприклад, інформацію квітирування, що належить до прийому даних від пристроїв, по каналах керування. Згідно з прикладом, базова станція 102 може являти собою одну з множини базових станцій або точок доступу в мережі бездротового зв’язку. Мережа може забезпечувати з'єднання між пристроями і базовими станціями, або іншими точками доступу, де з'єднання може не бути найбільш бажаним в зв'язку з інтенсивністю сигналу, відношення сигнал-шум (SNR) і т. д. Це забезпечує пристроям можливість встановлювати з'єднання з базовими станціями або іншими точками доступу, виходячи з інших міркувань, наприклад, послуг, що надаються, використовуваних протоколів, обмеженого асоціювання, де мобільні пристрої 116/122 і/або їх користувачі можуть не мати авторизації на підключення, наприклад, до іншої базової станції (не показана). Додатково, базова станція 102 може знаходитися в будинку користувача або в іншій області, де можуть надаватися послуги або засоби захисту, які не надає базова станція, більш близька по відстані (і/або інтенсивність сигналу). Додатково, більш близька базова станція може входити до складу неоднорідно розгорненої мережі, де мобільні пристрої 116/122, або їх користувачі, можуть по своєму вибору з’єднуватися з менш потужною базовою станцією 102 з меншими втратами на трасі, але гіршим SNR, і т. д. Наприклад, в ряді випадків, для мобільного пристрою може бути бажаним одержувати обслуговування від базової станції з низькою потужністю передачі, яка має більш низькі втрати на трасі, хоч ця базова станція може мати більш низьку потужність, що приймається, і більш низьке SNR. Справа в тому, що менш потужна базова станція може обслуговувати мобільний пристрій, створюючи меншу перешкоду для мережі загалом. Крім того, множина малопотужних базових станцій можуть одночасно обслуговувати різних користувачів або різні мобільні пристрої, забезпечуючи значно більш ефективне використання смуги пропускання в порівнянні з більш потужною базовою станцією, обслуговуючою одного користувача/один пристрій. Таким чином, хоч мобільні пристрої 116 і 122 здійснюють зв'язок з базовою станцією 102, може існувати переважаюча точка доступу, що створює перешкоду, (не показана) і/або мобільний пристрій, що створює перешкоду, на зв'язку з нею. Додатково, перешкода може бути імпульсною, через що базова станція 102 і/або мобільні пристрої 116 і/або 122 не можуть прогнозувати або враховувати перешкоду у всіх випадках, оскільки вона не постійна. У одному прикладі множина передавальних пристроїв (наприклад, мобільні пристрої 116 і/або 122) можуть знижувати потужність передачі для інформації, не пов'язаної з керуванням, на ділянці смуги пропускання, наприклад, на деякій кількості тонів застосовно до OFDM, по суті, резервуючи ділянку смуги пропускання для передачі інформації керування. По суті, всі додаткові передавальні пристрої системи 100 бездротового зв’язку (не показані) також можуть знижувати потужність передачі інформації, не пов'язаної з керуванням, в зарезервованій смузі пропускання керування для забезпечення зарезервованого сегмента керування для передачі інформації керування. Додатково, пристрої можуть, по своєму вибору, не передавати ніякої інформації, не пов'язаної з керуванням, по сегменту. У зв'язку з цим передавачі можуть передавати інформацію керування по зарезервованому сегменту керування, не створюючи перешкоду для передачі даних по зарезервованому сегменту керування. Зарезервовані ділянки керування можуть повторюватися і/або змінюватися, наприклад, через деяку кількість періодів часу або кадрів. Додатково, зарезервовані сегменти керування можуть бути послідовними або не послідовними, наприклад, за часом і/або частотою. Мобільні пристрої 116 і/або 122 можуть 5 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 передавати інформацію керування за допомогою повторного використання зарезервованого сегмента керування для придушення перешкоди від інших пристроїв. Додатково, мобільні пристрої 116 і 122 можуть використовувати символи радіомаяка для передачі інформації керування по зарезервованому сегменту керування для придушення перешкоди між передачами інформації керування для пристроїв 116 і 122. Наприклад, символи радіомаяка можна передавати по частині доступних піднесучих (наприклад, на одній піднесучій для оптимального SNR) протягом даного періоду часу за допомогою зосередження потужності мобільного пристрою 116 і/або 122 на частині піднесучих. Таким чином, приймаюча суть (наприклад, базова станція або точка доступу) може приймати символ(и) радіомаяка з високою імовірністю, оскільки частина від одного мобільного пристрою 116 має більш низьку імовірність перешкоди з частиною від другого мобільного пристрою 122. Це особливо вірно, оскільки частина переміщається до однієї піднесучої. Згідно з прикладом, інформацію керування можна послідовно кодувати як один або більше символів радіомаяка в деякій кількості символів OFDM для перенесення інформації керування; дані можна перенести частково в позицію радіомаяка в символах OFDM протягом періоду часу. У зв'язку з цим можна використовувати різноманітні методи кодування, щоб гарантувати, що базові станції і/або точки доступу можуть мати високу імовірність не тільки прийому інформації керування як символи радіомаяка, але і прийому достатньої частини кодованих символів радіомаяка для ефективного декодування інформації керування. На фіг. 2 показаний апарат зв'язку 200 для застосування в середовищі бездротового зв’язку. Апаратом зв'язку 200 може бути базова станція або її частина, мобільний пристрій або його частина, або, по суті, будь-який апарат зв'язку, який приймає дані, що передаються в середовищі бездротового зв’язку. Апарат зв'язку 200 може містити в собі модуль 202 генерації інформації керування, який може наповнювати структуру інформації керування, що належить до одного або більше аспектів бездротового зв’язку, наприклад запобігання перешкоді, інтенсивності сигналу, відношенню сигнал-шум (SNR) і т. д., модуль 204 кодування інформації керування в радіомаяк, який може кодувати інформацію керування в один або більше символів радіомаяка або кодові послідовності радіомаяка, і передавач 206, який може передавати інформацію керування по одному або більше кодам радіомаяка або кодових послідовностях. Згідно з прикладом, можна задати ділянку смуги пропускання для передачі інформації керування від апарату зв'язку і пов’язаних з ним апаратів (не показані). У одному прикладі апарат зв'язку 200 може являти собою один з множини мобільних пристроїв в мережі бездротового зв’язку, який здійснює зв'язок з однією або більше базовими станціями і/або точками доступу (або, більш загально, передавач, що здійснює зв'язок з приймачем), або навпаки. Мережа бездротового зв’язку може підтримувати з'єднання мобільного пристрою з вибраною точкою доступу або базовою станцією, внаслідок чого найбільш оптимальна базова станція (наприклад, що визначається оптимальною інтенсивністю сигналу, SNR і ін.) може не бути вибрана для зв'язку. Це може бути зумовлене різними чинниками, що містять в собі, наприклад, послуги, які надаються, доступність або рівень активності точки доступу, і ін. У зв'язку з цим можуть існувати фізично більш бажані точки доступу, що мають більш високе SNR, ніж та, яка вибрана для з'єднання з апаратом зв'язку 200, що створює перешкоду для неї. Крім того, перешкода може бути непередбачуваною за часом і інтенсивністю, що не дозволяє враховувати її для використання традиційних методів запобігання перешкоді. Згідно з прикладом, модуль 202 генерації інформації керування може створювати структуру інформації керування для передачі на базові станції або точки доступу, яка може належати до показників зв'язку для апарату зв'язку 200 і однієї або більше базових станцій або точок доступу (наприклад, інформацією CQI або SNR). У іншому прикладі інформація керування може належати до запиту на усунення перешкоди, наприклад, за допомогою координування каналів для погашення або передачі меншої потужності між іншими апаратами зв'язку, згідно з додатковими ресурсами, що виділяються апарату зв'язку 200, і ін. Модуль 204 кодування інформації керування в радіомаяк може вибирати один або більше сигналів радіомаяка для передачі інформації керування. Наприклад, модуль 204 кодування інформації керування в радіомаяк може вибирати частину тонів або один тон, наприклад, в щонайменше одному доступному часовому кадрі зарезервованого сегмента керування для передачі інформації керування за допомогою зосередження потужності передавача 206 по частині тонів або одному тону. Це може бути, наприклад, тон або піднесуча символу OFDM. Додатково, модуль 204 кодування інформації керування в радіомаяк може кодувати інформацію керування по послідовності радіомаяків за часом (наприклад, по множині символів OFDM зарезервованого сегмента керування) для забезпечення формування кодового слова, яке можна використовувати для інтерпретації інформації керування. Наприклад, кодове слово можна 6 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 представляти частотними тонами, вибраними для радіомаяків, через символи OFDM. У одному прикладі кодове слово можна перевіряти для впевненості в його правильності. Крім того, в одному прикладі, модуль 204 кодування інформації керування в радіомаяк може надавати кодування з контролем помилок для забезпечення достатнього декодування, де приймається частина символів радіомаяка з кодового слова радіомаяка. Один можливий метод кодування з контролем помилок передбачає користування коду Ріда-Соломона, який подовжує код радіомаяка для надання надмірності і ін. Додатково або альтернативно, код може являти собою один або більше зі згорткового коду, лінійно-блокового коду, турбокоду і ін. При використанні такого методу кодування помилок можна забезпечити, щоб кодове слово радіомаяка інтерпретувалося навіть тоді, коли деякісимволи радіомаяка коду схильні до перешкоди або неправильно прийняті по іншій причині. Крім того, в одному прикладі, різні апарати зв'язку 200 можуть використовувати різні методи кодування помилок; відповідно, ідентифікатор сектора, або інший ідентифікатор передавача/приймача, можна передавати в коді для допомоги в розділенні кодів радіомаяка. Додатково, згідно з іншим прикладом, кодове слово або кодове слово, піддане кодуванню з контролем помилок, можна скремблювати. Наприклад, кодове слово і/або вибрані репрезентативні частотні тони можна модифікувати ідентифікатором або послідовністю, що належить(ать) до сектора або апарату зв'язку 200, для розрізнення кодових слів радіомаяка апарату зв'язку 200. На фіг. 3 показана система бездротового зв’язку 300, яка може полегшувати передачу інформації керування з низькою імовірністю перешкоди, наприклад, в неоднорідно розгорнених мережах бездротового зв’язку. Система 300 містить в собі бездротовий пристрій 302, який може здійснювати зв'язок з бездротовим пристроєм 304 (і/або будь-якою кількістю інших пристроїв (не показані)). Бездротовий пристрій 302 може передавати інформацію на бездротовий пристрій 304 по каналу прямої лінії зв'язку; додатково, бездротовий пристрій 302 може приймати інформацію від бездротового пристрою 304 по каналу зворотної лінії зв'язку. Крім того, система 300 може бути системою MIMO. Додатково, система 300 може працювати в бездротовій мережі OFDMA (наприклад, 3GPP, 3GPP LTE і т. д.). Також, в одному прикладі, компоненти і функціональні модулі, показані і описані нижче в бездротовому пристрій 302, можуть також бути присутніми в бездротовому пристрій 304, і навпаки. У зв'язку з цим бездротовий пристрій 302 і бездротовий пристрій 304 можуть, наприклад, бути базовими станціями, мобільними пристроями і/або їх частинами. У одному прикладі бездротовий пристрій 302 може бути одним з, по суті, аналогічних пристроїв, наприклад, групи базових станцій, де бездротовий пристрій 304 може бути пристроєм іншого класу, наприклад, мобільним пристроєм. Бездротовий пристрій 302 містить в собі роздільник 306 кодів радіомаяка, який може розрізнювати або ідентифікувати кодові послідовності радіомаяка від множини передавачів, і модуль 308 декодування інформації керування, який може визначати інформацію керування, що міститься в кодових послідовностях радіомаяка. Наприклад, прийняті кодові послідовності радіомаяка можуть містити одне або більше кодових слів від різноманітних передавачів. Кодові слова, як описано, можуть вказувати інформацію керування, яку може декодувати модуль 308 декодування інформації керування, для подальшого користування при здійсненні зв'язку. Наприклад, в одному прикладі, інформація керування може належати до запиту погашення іншим передавачем (який може створювати перешкоду для запитуючого передавача) на ділянці смуги пропускання. Бездротовий пристрій 304 містить в собі модуль 310 задавання інформації керування, який може створювати інформацію керування для передачі на один або більше приймачів. Наприклад, інформація керування може належати до згаданого повідомлення запобігання перешкоді для вказівки бажання передавати по певних ділянках смуги пропускання без перешкоди. Інформація керування може бути додатково пов'язана з інформацією CQI, яку може використовувати приймач для виділення додаткових ресурсів зв'язку бездротовому пристрою 304, наприклад, SNR і ін. Бездротовий пристрій 304 може додатково містити модуль 312 кодування інформації керування в радіомаяк, який може задавати символ радіомаяка або кодове слово, що містить послідовність символів радіомаяка, які представляють інформацію керування, яку бажано передавати на бездротовий пристрій 302. У одному прикладі бездротовий пристрій 302 і бездротовий пристрій 304 можуть здійснювати зв'язок в неоднорідно розгорненій бездротовій мережі, яка забезпечує з'єднання, відмінні від найбільш бажаних згідно з інтенсивністю сигналу/SNR. Додатково, мережа може підтримувати зв'язок з використанням OFDMA, що дозволяє задавати деяку кількість частотних тонів протягом даних періодів часу і використовувати їх для зв'язку. Таким чином, доступний частотний діапазон можна розділити на тони, що представляють ділянку частотного діапазону (наприклад, піднесучу) протягом періоду часу (наприклад, символ OFDM, символьний період і т. 7 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 д.), згідно з описом. Бездротовий пристрій 304 може гасити потужність передачі по зарезервованому сегменту керування і може передавати тільки інформацію керування по тонах. Аналогічні бездротові пристрої бездротової мережі (наприклад, частина мобільних пристроїв або частина базових станцій (не показані)) також можуть здійснювати погашення на каналах керування для забезпечення передачі інформації керування в режимі множинного доступу по зарезервованому сегменту смуги пропускання, зарезервованому для передачі інформації керування. Зарезервований сегмент керування може повторюватися через деяку кількість періодів часу або кадрів, наприклад, згідно з описаним вище. Модуль 310 задавання інформації керування може генерувати дані, що належать до ресурсів, прийнятих від бездротового пристрою 302 в попередньому сеансі зв'язку, наприклад, загальна якість сигналу, наявність перешкоди і ін. У одному прикладі, дані канальних ресурсів можна приймати для передачі інформації на бездротовий пристрій 302; інформація керування може належати до канальних ресурсів. Наприклад, інформація керування може належати до якості зв'язку по ресурсах, SNR і ін. Додатково, інформація керування може належати до запобігання перешкоді; таким чином, дані можуть належати до виявленої перешкоди і бажання мінімізувати перешкоду, здійснювати передачу по інших ресурсах, запиту зниження перешкоди від пристроїв, що створюють перешкоди, і ін. Бездротовий пристрій 302 може подавати цей запит різними способами, наприклад, за допомогою пред'явлення пристроям запиту або вимоги знизити потужність передачі протягом певних періодів часу і/або на певних частотах і т. д. Модуль 312 кодування інформації керування в радіомаяк може генерувати символи радіомаяка і/або кодові слова радіомаяка, що належать до інформації керування. Це можна робити так, щоб позиція кодів радіомаяка в піднесучій символу OFDM, наприклад, вказувала інформацію, яка декодується бездротовим пристроєм 302, і послідовність таких позицій забезпечувала передачу інформації керування з більшою мірою надмірності. Крім того, в одному прикладі, можна вибирати множину символів OFDM даного символьного періоду для передачі символів радіомаяка. Додатково, модуль 312 кодування інформації керування радіомаяка може застосовувати коди з контролем помилок до кодового слова. Наприклад, можна використовувати код Ріда-Соломона, згортковий код, лінійно-блоковий код, турбокод і т. д., як описано вище, для надання надмірності коду для забезпечення ефективного декодування з ділянки кодового слова, коли ділянка схильна до перешкоди або неправильно прийнята по іншій причині. Для диференціювання кодування помилок бездротовий пристрій 304 може використовувати модуль 312 кодування інформації керування в радіомаяк для включення ідентифікатора сектора або іншого ідентифікатора з символами радіомаяка. Додатково або альтернативно, кодове слово можна скремблювати, як описано, для ідентифікації бездротового пристрою 304, наприклад, у разі прийому радіомаяків від інших секторів. Таке скремблювання можна здійснювати, змінюючи символи радіомаяка згідно з ідентифікатором. Наприклад, при виборі тонів 9, 14, 5 і 2 з одного або більше символів OFDM (наприклад, при виборі тону 9 з символу OFDM 1, тону 14 з символу OFDM 2, тону 5 з символу OFDM 3 і тону 2 з символу OFDM 4), скремблювання може приводити до обміну тонами (наприклад, 5, 2, 9, 14, де перший і третій символи OFDM обмінюються позиціями тонів так само, як і другий і четвертий) і/або зміні тонів (наприклад, 10, 15, 6, 3, де кожний індекс тону для даного символу OFDM збільшується на 1) символів OFDM, які операції можуть бути специфічними для даного сектора. Потім прийняті символи радіомаяка можна дескремблювати і використовувати для ідентифікації передавального бездротового пристрою або пов’язаного з ним сектора. Очевидно, що для даного символу OFDM можна використовувати більш ніж один тон, і, таким чином їх можна зсувати, скремблювати і ін. Згідно з прикладом, модуль 312 кодування інформації керування в радіомаяк може додатково кодувати дані в радіомаяк в залежності від розгортання або зв'язку; наприклад, радіомаяки можна використовувати для передачі даних в секторах макростільника, тоді як радіомаяки можна використовувати для передачі інформації керування, як описано тут, для неоднорідних конфігурацій. Бездротовий пристрій 304 може передавати, і бездротовий пристрій 302 може приймати інформацію керування, закодовану в радіомаяк. Прийнявши радіомаяки, роздільник 306 кодів радіомаяка може розрізнювати коди радіомаяка різноманітних передавальних бездротових пристроїв. Спочатку, в одному прикладі, роздільник 306 кодів радіомаяка може оцінювати рівень фонової перешкоди для виявлення наявності символу радіомаяка (наприклад, коли він передається за допомогою зосередження потужності бездротового пристрою 304 на ділянці смуги пропускання). Це можна робити, наприклад, за допомогою порівняння потужності на піднесучій (Р) з оцінним рівнем перешкоди (I) для перевірки співвідношення P / I >= T, де Т - певний пороговий рівень, і якщо співвідношення виконується, символ можна вважати символом радіомаяка. 8 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як описано вище, коли символ радіомаяка або кодове слово, передається з кодуванням з контролем помилок, наприклад, з кодом Ріда-Соломона, роздільник 306 кодів радіомаяка може використовувати кодування для врахування помилки при передачі. Додатково, при передачі кодів радіомаяка з ідентифікатором сектора (або іншим ідентифікатором) або при використанні скрембльованого коду, як описано вище, таку ідентифікацію можна використовувати для диференціації і кореляції символів радіомаяка з відповідним передавальним пристроєм або пристроями, наприклад, бездротовим пристроєм 304, або з одним або більше приймальними пристроями. Додатково, м'яка інформація, наприклад, потужність/фаза тону радіомаяка, ранжовані інтенсивності сигналу піднесучої, правильність кодового слова і ін. можна використовувати для часткової або повної диференціації і ідентифікації послідовностей радіомаяка. Крім того, роздільник 306 кодів радіомаяка може використовувати поріг подібності для визначення кодових послідовностей радіомаяка. Наприклад, у разі прийому множини послідовностей, визначення послідовностей може бути пов'язане з визначенням однієї або більше помилкових послідовностей, які фактично не передавалися, але є комбінацією інших символів радіомаяка, що передаються (наприклад, вірне кодове слово утворюється випадковим чином з символів радіомаяка, що передаються іншими передавачами). Таким чином, кодові слова можна перевіряти на предмет подібності один з одним для визначення, чи є дане кодове слово помилковим. Наприклад, деяку кількість символів радіомаяка, виявлених в кодовому слові, можна порівнювати з символами радіомаяка одного або більше інших кодових слів для визначення, чи з'являються один або більше символів радіомаяка в інших кодових словах, і, якщо так, в скількох інших кодових словах. У одному прикладі, у разі перевищення порогу, кодове слово можна визначити як помилкове кодове слово. Коли 306 роздільник кодів радіомаяка ідентифікує послідовність радіомаяка для бездротового пристрою 304, модуль 308 декодування інформації керування може послідовність радіомаяка декодувати для інтерпретації інформації керування. За допомогою користування зарезервованого сегмента для передачі інформації керування перешкоду від інших передавальних бездротових пристроїв можна придушувати, частково за рахунок вищеописаного погашення зарезервованого сегмента відносно інформації, не пов'язаної з керуванням передачі. Додатково, перешкода від інших бездротових пристроїв може виникати з низькою імовірністю, оскільки передавачі можуть мати, по суті, унікальні послідовності радіомаяка (наприклад, завдяки випадковому вибору, плануванню, користуванню кодування з контролем помилок і т. д.), які звичайно займають різні піднесучі. Додатково, остільки, оскільки існує перешкода на одній або більше піднесучих, вищеописані методи кодування з контролем помилок можна використовувати для поліпшення декодування при наявності деякої перешкоди. Таким чином, інформацію керування, яка може містити в собі запити/інформацію запобігання перешкоді, можна ефективно передавати від бездротового пристрою 304 на бездротовий пристрій 302. На фіг. 4 показана зразкова ділянка смуги пропускання 400, що використовується для передачі інформації керування протягом часу. Смугу пропускання, яка може становити частину зарезервованого сегмента керування, можна представляти у вигляді деякої кількості символів OFDM 402 (наприклад, тут показано 8), що мають деяку кількість частотних тонів (наприклад, тут показано 16) для передачі інформації керування, наприклад, інформації/запитів запобігання перешкоді, інформації CQI, інформації SNR і ін. Очевидно, що для передачі інформації керування можна використовувати більше або менше символів OFDM і/або піднесучих в символах OFDM; на цій фігурі представлена одна з, по суті, необмеженої кількості конфігурацій для використання згідно з винаходом. Додатково, символи OFDM можуть представляти один або більше кадрів, ділянку кадру і/або його преамбулу, зарезервовану для інформації керування. Додатково, зарезервований сегмент керування може являти собою деяку кількість послідовних тонів протягом послідовних символьних періодів або розподілених довільним чином по кадру. Крім того, зарезервований сегмент керування може змінюватися від кадру до кадру. Пристрій може обмінюватися інформацією керування з іншим пристроєм в мережі бездротового мобільного зв'язку, як описано вище, з використанням ділянки смуги пропускання. Як описано, наприклад, приймачі символу радіомаяка можуть гасити потужність передачі на символах OFDM 402 для зниження можливої перешкоди на символах OFDM 402. Тони 404 і 406 можуть представляти символи радіомаяка від інших передавачів на символі OFDM. Аналогічно сконфігуровані тони крізь залишок символів OFDM в смузі пропускання 402 можуть представляти символи радіомаяка в символах OFDM, які утворюють послідовність радіомаяка або кодове слово для передачі інформації керування від відповідного передавача. Відповідно, передавачі символів радіомаяка можуть передавати за допомогою зосередження 9 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 потужності на відповідних тонах, і приймач смуги пропускання може відділяти і декодувати тони для інтерпретації інформації керування, що належить до передавача. Як описано, символи радіомаяка можна виявляти, порівнюючи оцінки потужності і перешкоди з порогом. Крім того, як описано, вибрані тони в символах OFDM можуть вказувати інформацію, що належить до інформації керування і/або її декодування. Наприклад, тони можуть належати до ідентифікатора передавача додатково до бажаної інформації керування. Додатково, як описано, одна або більше з технік кодування, в тому числі техніки кодування з контролем помилок, можна застосовувати до символів радіомаяка. На фіг. 5-6 показані методики, що належать до передачі інформації керування з високою імовірністю успішного декодування бездротової мережі з неоднорідною конфігурацією. Хоч, для простоти пояснення, способи показані і описані у вигляді послідовності дій, очевидно і зрозуміло, що способи не обмежуються порядком дій, оскільки деякі дії можуть, згідно з одним або більше варіантами здійснення, відбуватися в інших порядках і/або одночасно з іншими показаними і описаними тут діями. Наприклад, фахівцям в даній галузі техніки очевидно, що спосіб можна альтернативно представити у вигляді декількох взаємопов'язаних станів або подій, наприклад, на діаграмі станів. Крім того, не всі показані дії можуть вимагатися для реалізації способу згідно з одним або більше варіантами здійснення. На фіг. 5 показаний спосіб 500, який полегшує передачу інформації керування як множини символів радіомаяка. На етапі 502 генерується інформація керування. Інформація керування може належати до запиту запобігання перешкоді, якості зв'язку на каналі передачі даних (SNR або CQI), наприклад, або іншої інформації, що належить до виділених ресурсів. На етапі 504 кодування з контролем помилок можна застосовувати до інформації керування. Як описано, це може надавати рівень надмірності для більш успішного декодування, навіть коли ділянки символів схильні до перешкоди. Додатково, кодування з контролем помилок може забезпечувати відрізнення символів радіомаяка від символів радіомаяка інших передач інформації керування. У одному прикладі можна використовувати код Ріда-Соломона і ін., як описано вище. Цей код можна скремблювати згідно з ідентифікатором, що належить до передачі символів радіомаяка. У іншому прикладі код можна модифікувати згідно з ідентифікатором для диференціації, і/або, в ще одному прикладі, ідентифікатор можна передавати з символами радіомаяка. На етапі 506 кодовану інформацію керування можна перетворювати в символи радіомаяка. Наприклад, символи радіомаяка можна перетворювати для передачі по зарезервованому сегменту, зарезервованому іншими передавачами для передачі інформації керування. Крім того, як описано, символи радіомаяка можуть представляти інформацію керування, наприклад, на основі, щонайменше частково, вибраного тону в частотному діапазоні. Наприклад, коли символи радіомаяка реалізовуються через множину символів OFDM; позиція піднесучої в символах OFDM може вказувати корисні дані. На етапі 508 інформацію керування можна передавати як множину символів радіомаяка на один або більше приймачів для подальшого декодування. На фіг. 6 показаний спосіб 600, який полегшує прийом і інтерпретацію інформації керування як один або більше символів радіомаяка. На етапі 602 символи радіомаяка приймаються по смузі пропускання, зарезервованій для передачі інформації керування. Як описано, один або більше передавачів можуть використовувати символи радіомаяка для перенесення інформації керування в бездротових мережах, схильних до імпульсної перешкоди. Завдяки користуванню символів радіомаяка по зарезервованому сегменту, як описано, можна забезпечувати більш високу імовірність успішного прийому і декодування інформації керування. Додатково, радіомаяки можна ідентифікувати, в одному прикладі, за допомогою порівняння рівня потужності з оцінкою перешкоди і оцінювання порівняння з порогом. На етапі 604 проводиться розрізнення одного або більше з наборів символів радіомаяка від одного або більше інших наборів символів радіомаяка. Це може відбуватися, в одному прикладі, щонайменше частково, завдяки перевірці правильності кодового слова, утвореного радіомаяками. Наприклад, різні пристрої можуть передавати інформацію керування з використанням однієї і тієї ж ділянки смуги пропускання, з використанням інших частот в дані періоди часу з високою імовірністю. Після розрізнення на етапі 606 можна декодувати множину символів радіомаяка, пов'язаних з щонайменше одним передавачем. У зв'язку з цим множину символів радіомаяка від передавача можуть формувати кодове слово, де тон, вибраний для передачі множини символів радіомаяка, може вказувати інформацію керування. Додатково, символи радіомаяка можна додатково піддавати кодуванню з контролем помилок з використанням одного або більше методів кодування, наприклад, Ріда-Соломона, згорткового кодування, блокового кодування, турбокодування і т. д. В зв'язку з цим використовувана техніка кодування з контролем помилок 10 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозволяє спочатку прогнозувати символи радіомаяка. Це дозволяє ідентифікувати символи, які могли піддаватися перешкодам при передачі, в одному прикладі. Додатково, метод кодування з контролем помилок дозволяє ідентифікувати передавач символів явним ідентифікатором і/або за допомогою скремблювання або множника, що використовується при кодуванні. На етапі 608 можна інтерпретувати інформацію керування, представлену символами радіомаяка. Очевидно, що, згідно з одним або більше описаними тут аспектами, можна робити висновки, що стосуються описаного вибору ділянок смуги пропускання для передачі інформації керування. Використовуваний тут термін “робити висновок" або “висновок" належить, в загальному випадку, до процесу міркування про стани системи, середовища і/або користувача або їх висновку на основі множини спостережень, зроблених на основі подій і/або даних. Висновок можна застосовувати для ідентифікації конкретного контексту або дії або, наприклад, для генерації розподілу імовірності по станах. Висновок може носити ймовірносний характер, тобто спиратися на обчислення розподілу імовірності по потрібних станах на основі вивчення даних і подій. Висновок також може належати до техніки, що застосовується для складання подій більш високого рівня з множини подій і/або даних. Такий висновок приводить до побудови нових подій або дій з множини подій, що спостерігаються, і/або збережених даних подій, в залежності від того, чи корелюють події в тісній часовій близькості, і від того, чи приходять події і дані з одного або декількох джерел подій і даних. Згідно з прикладом, один або більше представлених вище способів можуть містити в собі одержання висновків, доступних ділянок смуги пропускання для передачі інформації керування, ділянок, які користуються іншими пристроями, існування схеми для передачі інформації керування, перешкоди або рівня активності одного або більше пристроїв або базової станції, схем кодування радіомаяка, що підлягають користуванню, ідентифікаторів, що підлягають включенню в схеми кодування радіомаяка, і ін. На фіг. 7 показаний мобільний пристрій 700, який полегшує передачу інформації керування через множину символів радіомаяка. Мобільний пристрій 700 містить приймач 702, який приймає сигнал, наприклад, від приймальної антени (не показана), здійснює типові дії (наприклад, фільтрацію, посилення, пониження частоти і т. д.) над прийнятим сигналом і цифрує перетворений сигнал для одержання вибірок. Приймач 702 може містити демодулятор 704, який може демодулювати прийняті символи і надавати їх на процесор 706 для оцінювання каналу. Процесор 706 може являти собою процесор, призначений для аналізу інформації, прийнятої приймачем 702, і/або генерації інформації для передачі передавачем 716, процесор, який керує одним або більше компонентами мобільного пристрою 700, і/або процесор, який аналізує інформацію, прийняту приймачем 702, генерує інформацію для передачі передавачем 716 і керує одним або більше компонентами мобільного пристрою 700. Мобільний пристрій 700 може додатково містити пам'ять 708, яка оперативно підключена до процесора 706 і в якій можуть зберігатися дані, що підлягають передачі, прийняті дані, інформація, що належить до доступних каналів, дані, асоційовані з сигналом, що аналізується, і/або інтенсивністю перешкоди, інформація, що належить до призначеного каналу, потужності, швидкості і т. п., і будь-яка інша придатна інформація для оцінювання каналу і передачі по каналу. У пам'яті 708 можуть додатково зберігатися протоколи і/або алгоритми, асоційовані з оцінюванням і/або користуванням каналу (наприклад, на основі продуктивності, на основі місткості і т. д.). Очевидно, що описане тут сховище даних (наприклад, пам'ять 708) може бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю, або може містити в собі енергозалежну і енергонезалежну пам'ять. Як ілюстрація, але не обмеження, енергонезалежна пам'ять може містити в собі постійний запам’ятовуючий пристрій (ПЗП), програмований ПЗП (ППЗП), електрично програмований ПЗП (ЕППЗП), електрично стираний ППЗП (ЕСППЗП), або флеш-пам'ять. Енергозалежна пам'ять може містити в собі оперативний запам’ятовуючий пристрій (ОЗП), який виступає як зовнішня кеш-пам'ять. Як ілюстрація, але не обмеження, ОЗП доступний в багатьох формах, наприклад синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), розширений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і ОЗП прямого доступу від Rambus (DRRAM). Пам'ять 708 систем і способів, які розглядаються, покликана містити, без обмеження, ці і будь-які придатні типи пам'яті. Процесор 706 може додатково оперативно підключатися до модуля 710 задавання інформації керування, який може генерувати інформацію керування, пов'язану зі зв'язком з однією або більше базовими станціями або іншими точками доступу (наприклад, запитом запобігання перешкоді, SNR, CQI і ін.), і до модуля 712 кодування інформації керування радіомаяка, який може використовувати символи радіомаяка для перенесення інформації 11 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 керування. Наприклад, ділянка смуги пропускання може бути зарезервована, в одному прикладі, для передачі інформації керування, що дозволяє іншим мобільним пристроям в бездротовій мережі гасити потужність передачі для інформації, не пов'язаної з керуванням, по зарезервованій частині. Очевидно, що інші пристрої аналогічного класу (наприклад, базові станції або, зокрема, базові станції аналогічного класу, наприклад, макро і піко, або їх частини) бездротової мережі можуть аналогічно гасити потужність на ділянці смуги пропускання, резервуючи її для передачі інформації керування; це усього лише один приклад. Модуль 712 кодування інформації керування радіомаяка може генерувати множину символів радіомаяка, які вказують інформацію керування (наприклад, за допомогою позиції в смузі пропускання). У одному прикладі смуга пропускання може містити множину послідовних символів OFDM і можна задавати символи радіомаяка на піднесучих символів OFDM, де вибрана піднесуча може вказувати інформацію керування. Додатково, модуль 712 кодування інформації керування радіомаяка може застосовувати одну або більше схем кодування з контролем помилок, як описано вище. Мобільний пристрій 700 додатково містить модулятор 714 і передавач 716, які відповідно модулюють і передають сигнали, наприклад, на базову станцію, інший мобільний пристрій і т. д. Хоч вони зображені окремо від процесора 706, очевидно, що модуль 710 задавання інформації керування, модуль 712 кодування інформації керування радіомаяка, демодулятор 704 і/або модулятор 714 можуть входити до складу процесора 706 або множини процесорів (не показано). На фіг. 8 показана система 800, яка полегшує погашення на ділянках смуги пропускання, зарезервованих для інформації керування, і декодування інформації керування, що передається як символи радіомаяка на ділянках. Система 800 містить базову станцію 802 (наприклад, точку доступу і т. д.), де приймач 810 приймає сигнал(и) від одного або більше мобільних пристроїв 804 через множину приймальних антен 806, і передавач 824 передає на один або більше мобільних пристроїв 804 через передавальну антену 808. Приймач 810 може приймати інформацію від приймальних антен 806 і оперативно асоційований з демодулятором 812, який демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 814, який може бути аналогічний процесору, описаному вище з посиланням на фіг. 7, і який підключений до пам'яті 816, де зберігаються інформація, що належить до оцінки інтенсивності сигналу (наприклад, пілот-сигналу) і/або інтенсивності перешкоди, дані, що підлягають передачі на або прийняті від мобільного(их) пристрою (пристроїв) 804 (або іншої базової станції (не показана)), і/або будь-яка інша придатна інформація, що належить до здійснення різноманітних викладених тут дій і функцій. Процесор 814 додатково підключений до роздільника 818 кодів радіомаяка, який розрізнює деяку кількість символів радіомаяка або кодових слів, прийнятих по зарезервованому сегменту смуги пропускання, зарезервованому для передачі інформації керування, і модуля 820 декодування інформації керування, який може декодувати інформацію керування з розрізнених символів/кодових слів радіомаяка. Наприклад, роздільник 818 кодів радіомаяка може робити вищеописане розрізнення серед деякої кількості прийнятих символів радіомаяка або кодових слів, які вказують інформацію керування. Крім того, модуль 820 декодування інформації керування може декодувати інформацію керування, прийняту як множину символів радіомаяка, як описано вище. Наприклад, інформацію керування можна передавати по зарезервованій частині смуги пропускання спільно з даними від іншого(их) мобільного(их) пристрою (пристроїв). Однак користування зарезервованого сегмента дозволяє збільшити імовірність успішного прийому і, таким чином, декодування інформації керування, коли мобільні пристрої 804 гасять зарезервований сегмент, зарезервований для передачі інформації керування, закодованої радіомаяком, і передають з використанням вищеописаного механізму множинного доступу. Додатково, символи радіомаяка можна кодувати для забезпечення визначення мобільного пристрою 804, що передає символи, як описано вище. Додатково, хоч вони зображені окремо від процесора 814, очевидно, що роздільник 818 кодів радіомаяка, модуль декодування 820 інформації керування, демодулятор 812 і/або модулятор 822 можуть входити до складу процесора 814 або множини процесорів (не показано). На фіг. 9 показана зразкова система бездротового зв’язку 900. Для простоти, в системі бездротового зв’язку 900 показані одна базова станція 910 і один мобільний пристрій 950. Однак очевидно, що система 900 може містити в собі більше однієї базової станції і/або більше одного мобільного пристрою, причому додаткові базові станції і/або мобільні пристрої можуть бути, по суті, аналогічні або відмінні від зразкових базової станції 910 і мобільного пристрою 950, описаних нижче. Додатково, очевидно, що базова станція 910 і/або мобільний пристрій 950 12 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть застосовувати системи (фіг. 1-3 і 7-8), приклади (фіг. 4) і/або способи (фіг. 5-6), описані тут для полегшення бездротового зв’язку між ними. На базовій станції 910 дані трафіка для численних потоків даних надаються від джерела даних 912 на процесор 914 даних передачі (TX). Згідно з прикладом, кожний потік даних можна передавати через відповідну антену. Процесор 914 даних TX форматує, кодує і перемежовує потік даних трафіка на основі конкретної схеми кодування, вибраної для цього потоку даних для надання кодованих даних. Кодовані дані для кожного потоку даних можна мультиплексувати з пілотними даними з використанням методів мультиплексування з ортогональним частотним розділенням (OFDM). Додатково або альтернативно, пілотні символи можна мультиплексувати з частотним розділенням (FDM), мультиплексувати з часовим розділенням (TDM) або мультиплексувати з кодовим розділенням (CDM). Пілотні дані звичайно являють собою відомий шаблон даних, який обробляється відомим чином і який можна використовувати на мобільному пристрої 950 для оцінювання канального відгуку. Мультиплексований пілот-сигнал і кодовані дані для кожного потоку даних можна модулювати (наприклад, відображати в символи) на основі конкретної схеми модуляції (наприклад, двійкової фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), M-кової фазової маніпуляції (M-PSK), M-кової квадратурної амплітудної модуляції (M-QAM) і т. д.), вибраної для цього потоку даних для надання символів модуляції. Швидкість передачі даних, кодування і модуляцію для кожного потоку даних можна визначити згідно з інструкціями, які здійснюються або надаються процесором 930. Символи модуляції для потоків даних можуть надаватися на процесор 920 MIMO TX, який може додатково обробляти символи модуляції (наприклад, для OFDM). Потім процесор 920 MIMO TX надає NT потоків символів модуляції на NT передавачів (TMTR) 922a - 922t. У різноманітних варіантах здійснення процесор 920 MIMO TX застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої передається символ. Кожний передавач 922 приймає і обробляє відповідний потік символів для надання одного або більше аналогових сигналів і додатково перетворює (наприклад, посилює, фільтрує і підвищує частоту) аналогові сигнали для надання модульованого сигналу, придатного для передачі по каналу MIMO. Додатково, NT модульованих сигналів від передавачів 922a - 922t передаються від NT антен 924a - 924t, відповідно. На мобільному пристрої 950 передані модульовані сигнали приймаються N R антенами 952a - 952r, і прийнятий сигнал від кожної антени 952 надається на відповідний приймач (RCVR) 954a - 954r. Кожний приймач 954 перетворює (наприклад, фільтрує, посилює і знижує частоту) відповідний сигнал, оцифровує перетворений сигнал для надання вибірок і додатково обробляє вибірки для надання відповідного “прийнятого" потоку символів. Процесор 960 даних RX може приймати і обробляти NR прийнятих потоків символів від NR приймачів 954 на основі конкретного методу обробки приймача для надання N T “детектованих" потоків символів. Процесор 960 даних RX може демодулювати, деперемежовувати і декодувати кожний детектований потік символів для відновлення даних трафіка з потоку даних. Обробка, що виконується процесором 960 даних RX, додаткова до обробки, яка виконується процесором 920 MIMO TX і процесором 914 даних TX на базовій станції 910. Процесор 970 може періодично визначати, яку матрицю попереднього кодування використовувати, як розглянуто вище. Крім того, процесор 970 може формулювати повідомлення зворотної лінії зв'язку, що містить частину індексу і частину значення рангу матриці. Повідомлення зворотної лінії зв'язку може містити різноманітні типи інформації, що належить до лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку може оброблятися процесором 938 даних TX, який також приймає дані трафіка для численних потоків даних від джерела даних 936, модулюватися модулятором 980, перетворюватися передавачами 954a - 954r і передаватися назад на базову станцію 910. На базовій станції 910 модульовані сигнали від мобільного пристрою 950 приймаються антенами 924, перетворюються приймачами 922, демодулюються демодулятором 940 і обробляються процесором 942 даних RX для витягання повідомлення зворотної лінії зв'язку, переданого мобільним пристроєм 950. Додатково, процесор 930 може обробляти витягнуте повідомлення для визначення, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування діаграми спрямованості. Процесори 930 і 970 можуть направляти (наприклад, керувати, координувати, маніпулювати і т. д.) роботу на базовій станції 910 і мобільному пристрої 950, відповідно. Відповідні процесори 930 і 970 можуть бути асоційовані з пам'яттю 932 і 972, в якій зберігаються програмні коди і дані. 13 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процесори 930 і 970 також можуть здійснювати розрахунки для одержання оцінок частотної і імпульсної характеристики для висхідної і низхідної лінії зв'язку, відповідно. Потрібно розуміти, що описані тут варіанти здійснення можна реалізувати у вигляді обладнання, програмного забезпечення, програмно-апаратного забезпечення, проміжного програмного забезпечення, мікрокоду або будь-якої їх комбінації. Для апаратної реалізації блоки обробки можна реалізувати в одній або більшій кількості спеціалізованих інтегральних схемах (ASIC), цифрових сигнальних процесорах (ЦСП), пристроях цифрової обробки сигналу (DSPD), програмованих логічних пристроях (ПЛП), програмованих користувачем вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, призначених для здійснення описаних тут функцій, або їх комбінаціях. Коли варіанти здійснення реалізовані у вигляді програмного забезпечення, програмноапаратного забезпечення, проміжного програмного забезпечення або мікрокоду, програмного коду або сегментів коду, вони можуть зберігатися на машиночитаному носії, наприклад, компоненті зберігання. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, процедуру, підпроцедуру, модуль, пакет програмного забезпечення, клас або будьяку комбінацію інструкцій, структур даних або операторів програми. Сегмент коду може бути підключений до іншого сегмента коду або апаратної схеми за допомогою передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформацію, аргументи, параметри, дані і т. д. можна переносити, пересилати або передавати з використанням будьякого відповідного засобу, включаючи спільне використання пам'яті, передачу повідомлень, передачу жетонів, мережеву передачу і т. д. Для програмної реалізації описані тут методи можна реалізувати у вигляді модулів (наприклад, процедур, функцій і т. д.), які здійснюють описані тут функції. Програмні коди можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті можна реалізувати в процесорі або поза процесором, в якому випадку він може бути підключений з можливістю обміну даними до процесора різноманітними засобами, відомими в техніці. На фіг. 10 показана система 1000, яка полегшує прийом інформації керування в бездротовій мережі. Наприклад, система 1000 може розташовуватися, щонайменше частково, на базовій станції, мобільному пристрої і т. д. Очевидно, що система 1000 представлена як така, що містить в собі функціональні блоки, які можуть являти собою функціональні блоки, які представляють функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1000 містить в собі логічне угрупування 1002 електричних компонентів, які можуть діяти спільно. Наприклад, логічне угрупування 1002 може містити в собі електричний компонент 1004 для прийому множини тонів, що містять зарезервований сегмент керування. Наприклад, кодова послідовність радіомаяка може містити множину символів радіомаяка, що передаються на різноманітних тонах через один або більше символів OFDM. Додатково, логічне угрупування 1002 може містити електричний компонент 1006 для декодування ділянки зарезервованого сегмента керування для визначення щонайменше однієї кодової послідовності радіомаяка, що передається по зарезервованому сегменту керування. Наприклад, передавальний пристрій може вибирати частотні тони для перенесення даних, наприклад, інформації керування. У одному прикладі можна використовувати конфігурацію OFDM, де ділянка смуги пропускання являє собою множину послідовних символів OFDM, і символи радіомаяка передаються по частині піднесучих символів OFDM. Позиція піднесучої може вказувати дані (наприклад, в двійковому вираженні). Крім того, логічне угрупування 1002 може містити електричний компонент 1008 для інтерпретації інформації керування, представленої кодовою послідовністю радіомаяка. Таким чином, як згадано вище, інформацію керування можна кодувати в послідовність символів радіомаяка на основі, щонайменше частково, тонів, вибраних для символів радіомаяка в частотному діапазоні. Додатково, система 1000 може містити в собі пам'ять 1010, в якій зберігаються інструкції для виконання функцій, асоційованих з електричними компонентами 1004, 1006 і 1008. Хоч вони показані поза пам'яттю 1010, потрібно розуміти, що один або більше з електричних компонентів 1004, 1006 і 1008 можуть існувати в пам'яті 1010. На фіг. 11 показана система 1100, яка передає інформацію керування через символи радіомаяка в бездротових мережах. Система 1100 може розташовуватися, наприклад, на базовій станції, мобільному пристрої і т. д. Як показано, система 1100 містить в собі функціональні блоки, які можуть представляти функції, що реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1100 містить в собі логічне угрупування 1102 електричних компонентів, які полегшують передачу інформації керування. Логічне угрупування 1102 може 14 UA 99156 C2 5 10 15 20 25 30 містити в собі електричний компонент 1104 для задавання зарезервованого сегмента керування як ділянки смуги пропускання для передачі інформації керування як один або декілька символів радіомаяка. Сегмент, як згадано вище, може належати до ділянки частотного діапазону протягом інтервалу часу в даному часовому кадрі, який може бути переривистим або безперервним, і може змінюватися для даних часових кадрів. Крім того, по суті, всі аналогічні бездротові пристрої в бездротовій мережі (наприклад, мобільні пристрої), або їх частина, може гасити передачу інформації, не пов'язаної з керуванням, по зарезервованому сегменту керування для полегшення кодове слово радіомаяка. У зв'язку з цим кодове слово радіомаяка може передачі інформації керування без перешкоди. Крім того, логічне угрупування 1102 може містити в собі електричний компонент 1106 для кодування інформації керування як множини символів радіомаяка, які створюють представляти інформацію керування; в одному прикладі частотні тони, вибрані для символів радіомаяка в доступній смузі пропускання (наприклад, відносно частоти) може вказувати інформацію, як описано вище. Додатково, як описано, кодування може містити в собі застосування кодування з контролем помилок для полегшення надмірності для більш надійного декодування і прогнозування. Додатково, логічне угрупування 1102 може містити електричний компонент 1108 для передачі кодового слова радіомаяка по зарезервованому сегменту керування. Таким чином, пристрої можуть передавати інформацію керування по одній і тій же ділянці смуги пропускання з використанням схеми множинного доступу, наприклад, передаючи її як інші символи радіомаяка або кодові слова. Додатково, система 1100 може містити в собі пам'ять 1110, в якій зберігаються інструкції для виконання функцій, асоційованих з електричними компонентами 1104, 1106 і 1108. Хоч вони показані поза пам'яттю 1110, потрібно розуміти, що електричні компоненти 1104, 1106 і 1108 можуть існувати в пам'яті 1110. Вище були описані приклади одного або більше варіантів здійснення. Звичайно, неможливо описати всі мислимі комбінації компонентів або способів з метою опису вищезазначених варіантів здійснення, але фахівцеві в даній галузі техніки очевидно, що можливі багато які додаткові комбінації і перестановки різноманітних варіантів здійснення. Відповідно, описані варіанти здійснення покликані охоплювати всі такі зміни, модифікації і варіації, які відповідають суті і об'єму формули винаходу. Додатково, в тій мірі, в якій термін “містить в собі" використовується в докладному описі або в формулі винаходу, такий термін покликаний бути таким, що включає, аналогічно терміну “що містить", оскільки “той, що містить" інтерпретується при застосуванні як перехідне слово в формулі винаходу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Спосіб, який полегшує передачу інформації керування в бездротових мережах, який включає етапи, на яких: приймають множину тонів, що містять зарезервований сегмент керування, декодують зарезервований сегмент керування для виведення щонайменше однієї кодової послідовності радіомаяка, яка передається по зарезервованому сегменту керування, розрізняють кодову послідовність радіомаяка від однієї або більше інакше прийнятих кодових послідовностей радіомаяка на основі, щонайменше частково, однієї або більше схем кодування з контролем помилок, які використовуються для кодування кодової послідовності радіомаяка і інакше прийнятої кодової послідовності радіомаяка; і інтерпретують інформацію керування, представлену кодовою послідовністю радіомаяка. 2. Спосіб за п. 1, який додатково включає етап, на якому визначають кодову послідовність радіомаяка з множини символів радіомаяка, де символи радіомаяка ідентифікуються, щонайменше частково, за допомогою порівняння потужності одного або більше символів радіомаяка і оцінної перешкоди з порогом. 3. Спосіб за п. 1, в якому кодові послідовності радіомаяка скремблюють на основі, щонайменше частково, ідентифікатора, що належить до відповідного джерела кодових послідовностей радіомаяка або пункту призначення кодових послідовностей радіомаяка. 4. Спосіб за п. 1, в якому схеми кодування з контролем помилок містять схеми кодування РідаСоломона, схеми згорткового кодування, схеми блокового кодування і/або схеми турбокодування. 5. Спосіб за п. 1, в якому розрізнення проводять на основі, щонайменше частково, порівняння потужності або фази символів радіомаяка в кодовій послідовності радіомаяка з потужністю або фазою символів радіомаяка в щонайменше одній з інакше прийнятих кодових послідовностей радіомаяка. 15 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 6. Спосіб за п. 1, в якому множина тонів належить до однієї або більше піднесучих одного або більше символів OFDM. 7. Спосіб за п. 1, в якому інформація керування належить до запиту запобігання перешкоді. 8. Апарат бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю приймати множину тонів, що містять зарезервований сегмент керування, виводити щонайменше одну кодову послідовність радіомаяка, яка передається по зарезервованому сегменту керування, розрізняти кодову послідовність радіомаяка від однієї або більше інакше прийнятих кодових послідовностей радіомаяка на основі, щонайменше частково, однієї або більше схем кодування з контролем помилок, які використовуються для кодування кодової послідовності радіомаяка і інакше прийнятої кодової послідовності радіомаяка; і визначати інформацію керування, представлену виведеною кодовою послідовністю радіомаяка, і пам'ять, підключену до щонайменше одного процесора. 9. Апарат бездротового зв'язку за п. 8, в якому щонайменше один процесор додатково сконфігурований з можливістю виводити кодову послідовність радіомаяка з множини символів радіомаяка, і символи радіомаяка ідентифікуються, щонайменше частково, за допомогою порівняння потужності одного або більше символів радіомаяка і оцінної перешкоди з порогом. 10. Апарат бездротового зв'язку за п. 8, в якому скремблювання кодових послідовностей радіомаяка здійснюється на основі, щонайменше частково, ідентифікатора, що належить до відповідного джерела кодових послідовностей радіомаяка або апарата бездротового зв'язку. 11. Апарат бездротового зв'язку за п. 8, в якому схеми кодування з контролем помилок містять схеми кодування Ріда-Соломона, схеми згорткового кодування, схеми блокового кодування і/або схеми турбокодування. 12. Апарат бездротового зв'язку за п. 8, в якому множина тонів належить до піднесучих одного або більше символів OFDM. 13. Апарат бездротового зв'язку для передачі інформації керування в бездротових мережах, який містить: засіб для прийому множини тонів, що містять зарезервований сегмент керування, засіб для декодування ділянки зарезервованого сегмента керування для визначення щонайменше однієї кодової послідовності радіомаяка, яка передається по зарезервованому сегменту керування, і засіб для розрізнення кодової послідовності радіомаяка від однієї або більше інакше прийнятих кодових послідовностей радіомаяка на основі, щонайменше частково, однієї або більше схем кодування з контролем помилок, які використовуються для кодування кодової послідовності радіомаяка і інакше прийнятої кодової послідовності радіомаяка; і засіб для інтерпретації інформації керування, представленої кодовою послідовністю радіомаяка. 14. Апарат бездротового зв'язку за п. 13, що додатково містить засіб для визначення кодової послідовності радіомаяка з множини символів радіомаяка, де символи радіомаяка ідентифікуються, щонайменше частково, за допомогою порівняння потужності одного або більше символів радіомаяка і оцінної перешкоди з порогом. 15. Апарат бездротового зв'язку за п. 13, в якому скремблювання кодових послідовностей радіомаяка здійснюється на основі, щонайменше частково, ідентифікатора, що належить до відповідного джерела кодових послідовностей радіомаяка або апарата бездротового зв'язку. 16. Апарат бездротового зв'язку за п. 13, в якому розрізнення проводиться на основі, щонайменше частково, порівняння потужності або фази символів радіомаяка в кодовій послідовності радіомаяка з потужністю або фазою символів радіомаяка в щонайменше одній з інакше прийнятих кодових послідовностей радіомаяка. 17. Апарат бездротового зв'язку за п. 13, в якому множина тонів належить до піднесучих одного або більше символів OFDM. 18. Машиночитаний носій, який містить: код, який наказує щонайменше одному комп'ютеру приймати множину тонів, що містять зарезервований сегмент керування, код, який наказує щонайменше одному комп'ютеру виводити щонайменше одну кодову послідовність радіомаяка, яка передається по зарезервованому сегменту керування, і код для розрізнення кодової послідовності радіомаяка від однієї або більше інакше прийнятих кодових послідовностей радіомаяка на основі, щонайменше частково, однієї або більше схем 16 UA 99156 C2 5 10 15 20 25 30 35 40 45 50 55 60 кодування з контролем помилок, які використовуються для кодування кодової послідовності радіомаяка і інакше прийнятої кодової послідовності радіомаяка; і код, який наказує щонайменше одному комп'ютеру визначати інформацію керування, представлену виведеною кодовою послідовністю радіомаяка. 19. Машиночитаний носій за п. 18, при цьому машиночитаний носій додатково містить код, який наказує щонайменше одному комп'ютеру виводити кодову послідовність радіомаяка з множини символів радіомаяка, де символи радіомаяка ідентифікуються, щонайменше частково, за допомогою порівняння потужності одного або більше символів радіомаяка і оцінної перешкоди з порогом. 20. Спосіб для передачі інформації керування в бездротових мережах, що включає етапи, на яких: задають зарезервований сегмент керування як ділянку смуги пропускання для передачі інформації керування як одного або більше символів радіомаяка, кодують інформацію керування як множину символів радіомаяка, які утворюють кодове слово радіомаяка з використанням коду з контролем помилок для надання надмірності, при цьому код з контролем помилок скремблюють на основі відповідного ідентифікатора для забезпечення унікальної ідентифікації кодового слова радіомаяка, і передають кодове слово радіомаяка по зарезервованому сегменту керування. 21. Спосіб за п. 20, що додатково включає етап, на якому заглушують передачу інших даних по зарезервованому сегменту. 22. Спосіб за п. 21, в якому ділянка пов'язаних пристроїв гасить передачу по зарезервованому сегменту для заглушення перешкоди. 23. Спосіб за п. 22, в якому вибраний частотний тон для кожного з множини символів радіомаяка пов'язаний з ділянкою кодового слова, яка містить інформацію керування. 24. Спосіб за п. 20, в якому ділянка смуги пропускання ділиться на множину символів OFDM, і символи радіомаяка, які утворюють кодову послідовність радіомаяка, передаються на піднесучій кожного з множини символів OFDM. 25. Спосіб за п. 20, в якому інформація керування належить до запиту погашення від іншого передавального пристрою на іншій ділянці смуги пропускання. 26. Спосіб за п. 20, в якому інформація керування належить до запиту на запобігання перешкоді. 27. Апарат бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю задавати зарезервований сегмент керування як ділянку смуги пропускання для передачі одного або більше символів радіомаяка, що представляють інформацію керування, кодувати інформацію керування як множину символів радіомаяка, які утворюють кодове слово радіомаяка з використанням коду з контролем помилок для надання надмірності, при цьому код з контролем помилок скремблюють на основі відповідного ідентифікатора для забезпечення унікальної ідентифікації кодового слова радіомаяка, і передавати кодове слово радіомаяка по зарезервованому сегменту керування, і пам'ять, підключену до щонайменше одного процесора. 28. Апарат бездротового зв'язку за п. 27, в якому щонайменше один процесор додатково сконфігурований з можливістю заглушувати передачу інших даних по зарезервованому сегменту. 29. Апарат бездротового зв'язку за п. 28, в якому ділянка пов'язаних пристроїв гасить передачу по зарезервованому сегменту для заглушення перешкоди. 30. Апарат бездротового зв'язку за п. 27, в якому вибраний частотний тон для кожного з множини символів радіомаяка належить до ділянки кодового слова, яка містить інформацію керування. 31. Апарат бездротового зв'язку за п. 27, в якому ділянка смуги пропускання ділиться на множину символів OFDM, і символи радіомаяка, які створюють кодову послідовність радіомаяка, передаються на піднесучій кожного з множини символів OFDM. 32. Апарат бездротового зв'язку, який полегшує передачу інформації керування в бездротових мережах, який містить: засіб для задавання зарезервованого сегмента керування як ділянки смуги пропускання для передачі інформації керування як одного або більше символів радіомаяка, засіб для кодування інформації керування як множини символів радіомаяка, які утворюють кодове слово радіомаяка з використанням коду з контролем помилок для надання надмірності, при цьому код з контролем помилок скремблюють на основі відповідного ідентифікатора для забезпечення унікальної ідентифікації кодового слова радіомаяка, і 17 UA 99156 C2 5 10 15 20 25 засіб для передачі кодового слова радіомаяка по зарезервованому сегменту керування. 33. Апарат бездротового зв'язку за п. 32, що додатково містить засіб для погашення передачі інших даних по зарезервованому сегменту. 34. Апарат бездротового зв'язку за п. 33, в якому ділянка пов'язаних пристроїв гасить передачу по зарезервованому сегменту для заглушення перешкоди. 35. Апарат бездротового зв'язку за п. 32, в якому вибраний частотний тон для кожного з множини символів радіомаяка належить до ділянки кодового слова, яка містить інформацію керування. 36. Апарат бездротового зв'язку за п. 32, в якому ділянка смуги пропускання ділиться на множину символів OFDM, і символи радіомаяка, які утворюють кодову послідовність радіомаяка, передаються на піднесучій кожного з множини символів OFDM. 37. Машиночитаний носій, який містить: код, який наказує щонайменше одному комп'ютеру задавати зарезервований сегмент керування як ділянку смуги пропускання для передачі інформації керування як одного або більше символів радіомаяка, код, який наказує щонайменше одному комп'ютеру кодувати інформацію керування як множину символів радіомаяка, які утворюють кодове слово радіомаяка з використанням коду з контролем помилок для надання надмірності, при цьому код з контролем помилок скремблюють на основі відповідного ідентифікатора для забезпечення унікальної ідентифікації кодового слова радіомаяка, і код, який наказує щонайменше одному комп'ютеру передавати кодове слово радіомаяка по зарезервованому сегменту керування. 38. Машиночитаний носій за п. 37, при цьому машиночитаний носій додатково містить код, який наказує щонайменше одному комп'ютеру гасити передачу інших даних по зарезервованому сегменту. 18 UA 99156 C2 19 UA 99156 C2 20 UA 99156 C2 21 UA 99156 C2 22 UA 99156 C2 23 UA 99156 C2 24 UA 99156 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
