Упаковка з посилюючою відривною стрічкою

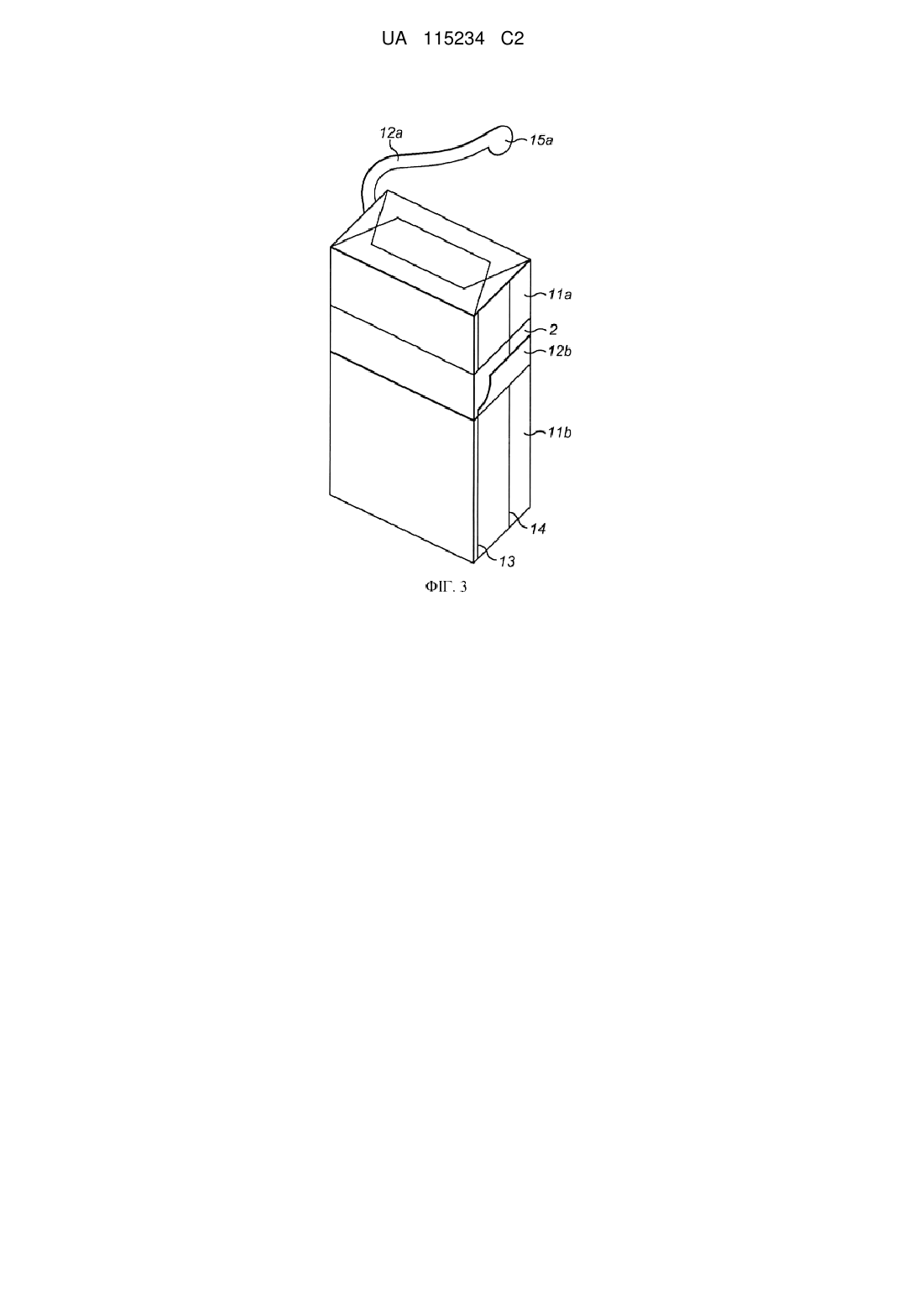

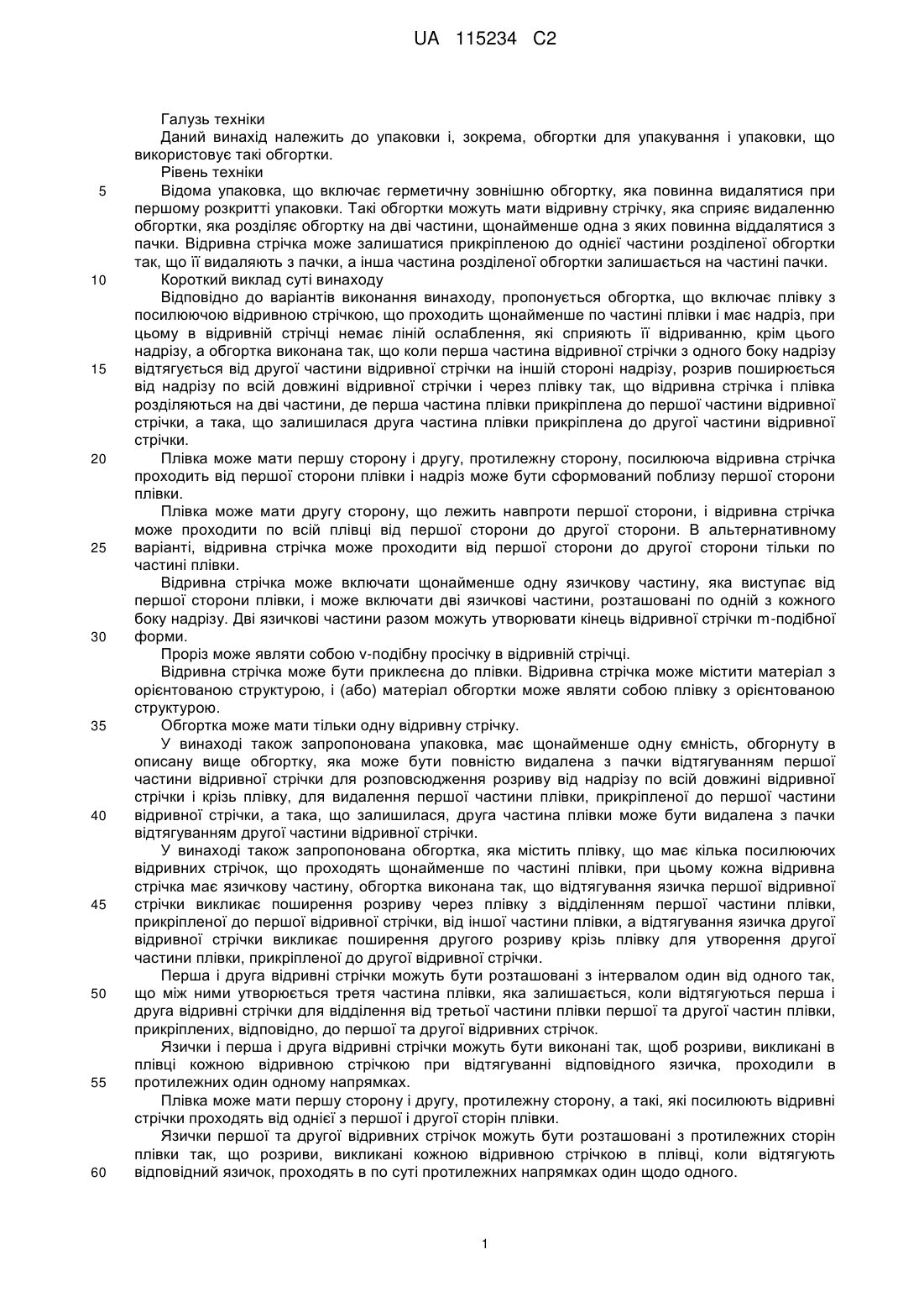

Реферат: В заявці описана обгортка (10), що включає плівку (11) з посилюючою відривною стрічкою (12), яка проходить щонайменше по частині плівки. Відривна стрічка (12) має надріз (17). У відривній стрічці крім цього надрізу (17) відсутні лінії ослаблення, що сприяють її відриванню. Обгортка виконана так, що коли перша частина відривної стрічки (12) з одного боку надрізу (17) відтягується від другої частини відривної стрічки (12) на іншій стороні надрізу, розрив поширюється від надрізу по всій довжині відривної стрічки (12) і через плівку (11) так, що відривна стрічка і плівка розділяються на дві частини (11а, 11b), де перша частина (11а) плівки прикріплена до першої частини відривної стрічки, а така, що залишилася, друга частина (11b) плівки прикріплена до другої частини відривної стрічки. UA 115234 C2 (12) UA 115234 C2 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до упаковки і, зокрема, обгортки для упакування і упаковки, що використовує такі обгортки. Рівень техніки Відома упаковка, що включає герметичну зовнішню обгортку, яка повинна видалятися при першому розкритті упаковки. Такі обгортки можуть мати відривну стрічку, яка сприяє видаленню обгортки, яка розділяє обгортку на дві частини, щонайменше одна з яких повинна віддалятися з пачки. Відривна стрічка може залишатися прикріпленою до однієї частини розділеної обгортки так, що її видаляють з пачки, а інша частина розділеної обгортки залишається на частині пачки. Короткий виклад суті винаходу Відповідно до варіантів виконання винаходу, пропонується обгортка, що включає плівку з посилюючою відривною стрічкою, що проходить щонайменше по частині плівки і має надріз, при цьому в відривній стрічці немає ліній ослаблення, які сприяють її відриванню, крім цього надрізу, а обгортка виконана так, що коли перша частина відривної стрічки з одного боку надрізу відтягується від другої частини відривної стрічки на іншій стороні надрізу, розрив поширюється від надрізу по всій довжині відривної стрічки і через плівку так, що відривна стрічка і плівка розділяються на дві частини, де перша частина плівки прикріплена до першої частини відривної стрічки, а така, що залишилася друга частина плівки прикріплена до другої частини відривної стрічки. Плівка може мати першу сторону і другу, протилежну сторону, посилююча відривна стрічка проходить від першої сторони плівки і надріз може бути сформований поблизу першої сторони плівки. Плівка може мати другу сторону, що лежить навпроти першої сторони, і відривна стрічка може проходити по всій плівці від першої сторони до другої сторони. В альтернативному варіанті, відривна стрічка може проходити від першої сторони до другої сторони тільки по частині плівки. Відривна стрічка може включати щонайменше одну язичкову частину, яка виступає від першої сторони плівки, і може включати дві язичкові частини, розташовані по одній з кожного боку надрізу. Дві язичкові частини разом можуть утворювати кінець відривної стрічки m-подібної форми. Проріз може являти собою v-подібну просічку в відривній стрічці. Відривна стрічка може бути приклеєна до плівки. Відривна стрічка може містити матеріал з орієнтованою структурою, і (або) матеріал обгортки може являти собою плівку з орієнтованою структурою. Обгортка може мати тільки одну відривну стрічку. У винаході також запропонована упаковка, має щонайменше одну ємність, обгорнуту в описану вище обгортку, яка може бути повністю видалена з пачки відтягуванням першої частини відривної стрічки для розповсюдження розриву від надрізу по всій довжині відривної стрічки і крізь плівку, для видалення першої частини плівки, прикріпленої до першої частини відривної стрічки, а така, що залишилася, друга частина плівки може бути видалена з пачки відтягуванням другої частини відривної стрічки. У винаході також запропонована обгортка, яка містить плівку, що має кілька посилюючих відривних стрічок, що проходять щонайменше по частині плівки, при цьому кожна відривна стрічка має язичкову частину, обгортка виконана так, що відтягування язичка першої відривної стрічки викликає поширення розриву через плівку з відділенням першої частини плівки, прикріпленої до першої відривної стрічки, від іншої частини плівки, а відтягування язичка другої відривної стрічки викликає поширення другого розриву крізь плівку для утворення другої частини плівки, прикріпленої до другої відривної стрічки. Перша і друга відривні стрічки можуть бути розташовані з інтервалом один від одного так, що між ними утворюється третя частина плівки, яка залишається, коли відтягуються перша і друга відривні стрічки для відділення від третьої частини плівки першої та другої частин плівки, прикріплених, відповідно, до першої та другої відривних стрічок. Язички і перша і друга відривні стрічки можуть бути виконані так, щоб розриви, викликані в плівці кожною відривною стрічкою при відтягуванні відповідного язичка, проходили в протилежних один одному напрямках. Плівка може мати першу сторону і другу, протилежну сторону, а такі, які посилюють відривні стрічки проходять від однієї з першої і другої сторін плівки. Язички першої та другої відривних стрічок можуть бути розташовані з протилежних сторін плівки так, що розриви, викликані кожною відривною стрічкою в плівці, коли відтягують відповідний язичок, проходять в по суті протилежних напрямках один щодо одного. 1 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 В плівці між першою і другою відривними стрічками може бути сформована лінія ослаблення. Кожна язичкова частина може бути відділена від відповідної кромки плівки надрізом. Відривні стрічки можуть бути приклеєні до плівки. У винаході також запропонована упаковка, що містить щонайменше одну ємність, обгорнуту в обгортку, описану вище. У винаході також запропонована пачка, загорнута в обгортку, описану вище, яка представляє собою паралелепіпед і що має основу і відкидну кришку, яка утворює лінію примикання на лицьовій панелі пачки, при цьому перша відривна стрічка розташовується на одній стороні лінії примикання, а друга відривна стрічка розташовується на протилежній стороні лінії примикання, в результаті чого при видаленні першої та другої частин плівки, на пачці залишається третя частина, що лежить поверх лінії примикання, запобігаючи відкривання відкидної кришки. У винаході також запропонована упаковка, має щонайменше одну ємність, обгорнуту в обгортку, що представляє собою плівку з такими, що перекриваються і герметично запечатаними частинами, при цьому в плівці в області таких, що перекриваються частин утворений відривний язичок, який сприяє видалення обгортки допомогою відтягування язичка, чим ініціюється розривання плівки, а в області відривного язичка герметизація послаблюється або порушується. Упаковка може містити кілька відривних язичків, сформованих в плівці, в області таких, що перекриваються частин. Герметизація може бути ослаблена зменшенням ширини в області відривного язичка (-ів), або щонайменше одного з них, або може бути повністю порушена в області відривного язичка (ів), або одного з них. В плівці, поблизу відривного язичка або кожного відривного язичка може бути сформований щонайменше один надріз, який сприяє початку розриву плівки при відтягуванні відривного язичка або кожного відривного язичка. У винаході також запропонована обгортка, що представляє собою плівку, що має кілька ліній ослаблення, сформованих повторюваним малюнком по, щонайменше частині, поверхні плівки, при цьому обгортка виконана таким чином, що частина плівки може бути відділена від іншої частини плівки розриванням плівки з подальшим поширенням розриву вздовж ліній ослаблення. Повторюваний малюнок може представляти собою малюнок мозаїчно розташованих багатокутників. Зниження міцності ліній ослаблення може бути неоднаковим, внаслідок чого траєкторія передбачуваного розриву плівки визначається однією або більше лініями, більш ослабленими порівняно з іншими лініями ослаблення. Кромка плівки, яка містить точку передбачуваного початку розриву, може мати один або більше відривних язичків, які можуть містити етикетку, надруковану на плівці або наліплену на неї. У винаході також запропонована упаковка, що включає щонайменше одну ємність, обгорнуту в обгортку, описану вище. Плівка може представляти собою плівку з орієнтованою структурою. У винаході також запропоновано пристрій для виготовлення обгортки для упакування, яке має джерело плівки і джерело матеріалу посилюючої відривної стрічки, пару валиків, через які плівка і матеріал відривної стрічки можуть спільно подаватися для прикріплення матеріалу відривної стрічки до плівки, і один або більше ножів, які прорізають, виконаних з можливістю формування періодичних прорізів у відривній стрічці і плівці в міру протягування плівки повз ніж/ножі, який прорізає, при цьому ніж/ ножі, який прорізає виконані з можливістю формування лінійних наскрізних прорізів поперек плівки для поділу плівки на окремі обгортки, формування язичкових прорізів в матеріалі відривної стрічки поблизу лінійних прорізів для утворення першої та другої язичкових частин на одному кінці відривної стрічки кожної обгортки, а також формування надрізу в матеріалі відривної стрічки між кожною першою та другою язичковими частинами, причому в відривній стрічці відсутні будь-які лінії ослаблення крім надрізу для полегшення її відриву. Надріз, формований між першою і другою язичковими частинами, може бути виконаний з можливістю забезпечення розповсюдження розриву від надрізу по всій довжині відривної стрічки і крізь плівку, коли перша язичкова частина відтягується від другої язичкової частини. Пристрій може бути виконано з можливістю формування язичкових прорізів і першої та другої язичкових частин в одній посилюючій відривній стрічці. 2 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій може бути виконано з можливістю формування язичкових прорізів, які проходять через кромку відривної стрічки в плівку, що примикає до відривної стрічки. Пристрій може бути виконано з можливістю формування лінійних розрізів, які перетинають язичкові прорізи в області плівки, що примикає до відривної стрічки, але не проходять в відривну стрічку. Такий, що прорізає ніж / ножі можуть бути виконані з можливістю формування по суті mподібних язичкових прорізів. У винаході також запропоновано пристрій для виготовлення обгортки для упакування, який має джерело плівки і джерело матеріалу посилюючої відривної стрічки, пару валиків, через які плівка і матеріал відривної стрічки можуть спільно подаватися для прикріплення двох окремих частин матеріалу відривної стрічки на плівку, і один або більше таких, що прорізають ножів, виконаних з можливістю формування періодичних прорізів в відривних стрічках і плівці, у міру протягування плівки повз такий, що прорізає ніж / ножів, при цьому такий, що прорізає ніж / ножі виконані з можливістю формування лінійних наскрізних прорізів поперек плівки для поділу плівки на окремі обгортки, і формування язичкових прорізів в відривних стрічках поблизу лінійних прорізів для утворення язичкової частини на одному кінці кожної відривної стрічки кожної обгортки. Пристрій може бути виконано з можливістю формування пари відривних стрічок паралельно вздовж плівки, що розташовані з поперечним інтервалом одна від одної. Пристрій може бути виконано з можливістю формування язичкових прорізів, які проходять через кромки відривних стрічок в плівку, що примикає до відривних стрічок. Пристрій може бути виконано з можливістю формування лінійних розрізів, які перетинають язичкові прорізи в області плівки поблизу відривних стрічок, але не проходять в відривні стрічки. У винаході також запропонований спосіб виготовлення обгортки для упакування, при виконанні якого наносять посилюючу відривну стрічку на плівку, формують в плівці поперечні лінійні прорізи для поділу плівки на окремі обгортки, формують язичкові прорізи в матеріалі відривної стрічки поблизу лінійних прорізів для формування першої та другої язичкових частин на одному кінці відривної стрічки кожної обгортки, і формують надріз в матеріалі відривної стрічки між кожною першою та другою язичковими частинами, при цьому в відривній стрічці відсутня будь-яка інша лінія ослаблення крім надрізу, для полегшення її відривання. Спосіб може включати формування язичкових прорізів і першої та другої язичкових частин в одній посилюючій відривній стрічці. Спосіб може включати формування язичкових прорізів, які проходять через кромки відривної стрічки в плівку поблизу відривної стрічки. Спосіб може включати формування лінійних прорізів, що перетинають язичкові прорізи в області плівки, що прилягає до відривної стрічки, але не проходить в відривну стрічку. Спосіб може включати формування по суті m-подібних язичкових прорізів. У винаході також запропонований спосіб виготовлення обгортки для упакування, при виконанні якого наносять на плівку дві роздільні частини матеріалу посилюючої відривної стрічки, формують в плівці поперечні лінійні прорізи для поділу плівки на окремі обгортки, формують язичкові прорізи в відривних стрічках поблизу лінійних прорізів для формування язичкової частини на одному кінці кожної відривної стрічки кожної обгортки. Спосіб може включати формування вздовж плівки паралельних відривних стрічок, розташованих з поперечним інтервалом один від одного. Спосіб може включати формування язичкових прорізів, які проходять через кромки відривних стрічок в плівку, що примикає до відривних стрічок. Спосіб може включати формування лінійнихпрорізів, що перетинають язичкові прорізи в області плівки поблизу відривних стрічок, але не проходять в відривні стрічки. У винаході також запропонований спосіб виготовлення упаковки, при виконанні якого обгортають щонайменше одну ємність обгорткою, з перекриттям обгортки вздовж одного боку щонайменше однієї ємності, і запечатують такі, що перекриваються частини один з одним, формують відривний язичок в області таких, що перекриваються частин для полегшення видалення обгортки допомогою відтягування язичка для ініціювання розривання плівки, і формують ущільнення ослабленою або перерваною областю в зоні відривного язичка. Спосіб може включати формування ущільнення із зменшеною шириною в ослабленій області або формування ущільнення перериванням ущільнення в ослабленій області. Короткий опис креслень Далі, в якості прикладу, наводиться опис варіантів виконання винаходу з посиланням на докладені креслення, на яких: на фіг. 1А представлена обгортка у відповідності з першим варіантом виконання винаходу; 3 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 1Б представлена модифікація обгортки з першого варіанта виконання винаходу; на фіг. 2 представлена пачка, що має обгортку, показану на фіг. 1, повністю обгорнуту з усіх боків; на фіг. 3 представлена пачка, показана на фіг. 2, з обгорткою у першому частково розпакованому стані; на фіг. 4 представлена пачка, показана на фіг. 2 і 3, з обгорткою у другому частково розпакованому стані; на фіг. 5 представлена обгортка відповідно до другого варіанту виконання винаходу; на фіг. 6 представлена пачка, що включає обгортку, показану на фіг. 5, повністю обгорнуту з усіх боків; на фіг. 7 представлена пачка, показана на фіг. 6, з обгорткою у першому частково розпакованому стані; на фіг. 8 представлена пачка, показана на фіг. 6 і 7, з обгорткою у другому частково розпакованому стані; на фіг. 9 представлена пачка, що включає обгортку відповідно до третього варіанту виконання винаходу, у частково розпакованому стані; на фіг. 10 представлена пачка, що включає обгортку відповідно до четвертого варіанту виконання винаходу, у частково розпакованому стані; на фіг. 11А представлена пачка, показана на фіг. 10, зі віддаленими першою відривною стрічкою і верхньою частиною плівковою обгортки, і частково віддаленою другою відривною стрічкою; на фіг. 11Б представлена пачка, показана на фіг. 11А, зі зміщеною по пачці середньою частиною плівкової обгортки; на фіг. 12 представлена пачка з частково знятою обгорткою з п'ятого варіанта виконання винаходу; на фіг. 13 представлена пачка з обгорткою з шостого варіанта виконання винаходу з зображенням частини пристрою термосварки; на фіг. 14 представлена пачка, що включає обгортку з сьомого варіанта виконання винаходу у частково розпакованому стані; на фіг. 15 представлені альтернативні конструкції розколення частин, придатні для обгортки з сьомого варіанта виконання винаходу, показаного на фіг. 14; на фіг. 16 представлено схематичне зображення пристрою для виготовлення обгортки першого варіанта виконання винаходу, і обгортання пачки такою обгорткою; на фіг. 17 представлений перший вид частини обгортки першого варіанта виконання винаходу на проміжному етапі процесу виготовлення; на фіг. 18А представлений другий вид частини першої модифікації обгортки першого варіанта виконання винаходу на проміжному етапі процесу виготовлення; на фіг. 18Б представлений другий вид частини другої модифікації обгортки першого варіанта виконання винаходу на проміжному етапі процесу виготовлення; на фіг. 19А представлена перша модифікація першого валика висікальної секції пристрої, показаного на фіг. 16; на фіг. 19Б представлена друга модифікація першого валика висікальної секції пристрою, показаного на фіг. 16; на фіг. 20 представлений другий валик висікальної секції пристрою, показаного на фіг. 16; на фіг. 21 представлено схематичне зображення пристрою для виготовлення обгортки четвертого варіанту виконання винаходу, і обгортання пачки такою обгорткою; на фіг. 22 представлений перший вид частини обгортки четвертого варіанту виконання винаходу на проміжному етапі процесу виготовлення; на фіг. 23 представлений другий вид частини обгортки четвертого варіанту виконання винаходу на проміжному етапі процесу виготовлення; на фіг. 24 представлений перший валик висікальної секції пристрою, показаного на фіг. 21; і на фіг. 25 показаний другий валик висікальної секції пристрою, показаного на фіг. 21. Докладний опис винаходу На фіг. 1 представлена обгортка 10 першого варіанта виконання винаходу, що містить плівку 11 і міцно приклеєну до неї відривну стрічку 12, яка стелиться по плівці 11 від першої сторони 13 до другої, протилежної, сторони 14. Конструкція відривної стрічки 12 має більшу язичкову частину 15а, що виходить за межі першої сторони 13 плівки 11. У показаному варіанті виконання, більша язичкова частина 15а має у цілому круглу форму і частково відокремлена від решти відривної стрічки 12 дугоподібним прорізом 16. Цей проріз формує меншу язичкову частину 15b на кінці відривної стрічки 12 під в цілому круглою більшою язичковою частиною 15а. 4 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 Від кінця дугоподібного прорізу 16 у поздовжньому напрямку відривної стрічки 12 до другої сторони 14 плівки 11 проходить просічка або невеликий прямий проріз 17. На фіг. 2 обгортка 10 показана повністю оберненою навколо пачки 1 курильних виробів. Перша і друга сторони 13, 14 плівки 11 перекриваються на одній бічній стінці 2 пачки 1 і герметично з'єднуються термозваркою. Більша язичкова частина 15а відривної стрічки 12 проходить через ребро 3 пачки 1 поблизу бокової стінки 2, де відбувається перекриття першої та другої сторін 13, 14 плівки 11. Відривна стрічка 12 розташована всередині плівки 11, прилягаючи до поверхні пачки 1. Коли користувач бажає отримати доступ до вмісту пачки 1, обгортка 10 повинна бути видалена, і відповідний процес видалення ілюструється фіг. 3-4. Спочатку користувач відтягує більшу язичкову частину 15а від пачки 1, що викликає поширення розриву у відривній стрічці 12 по всій її довжині, починаючи від просічки 17. У міру того, як користувач продовжує тягнути більшу язичкову частину 15а, розрив у відривній стрічці 12 поширюється по ній і розділяє відривну стрічку 12 на верхню частину 12а і нижню частину 12b. При цьому також відбувається поділ плівки 11 на верхню частину 11а і нижню частину 11b. Оскільки відривна стрічка 12 міцно приклеєна до плівки 11, верхня частину 11а плівки 11 відходить від пачки 1 разом з верхньою частиною 12а відривної стрічки 12, залишаючи нижню частину 11b плівки 11 і нижню частину 12b відривної стрічки 12 на пачці 1 (див. Фіг. 4). Далі користувач відтягує меншу язичкову частину 15b від пачки 1, надриваючи спочатку плівку 11, після чого разом з нею стягує нижню частину 11b плівки 11 з пачки 1. На фіг. 5 представлена обгортка 20 другого варіанта виконання винаходу, що має плівку 21 і відривну етикетку 22, міцно приклеєну до плівки з її першої сторони 23. Відривна етикетка 22 має першу язичкову частину 25а і другу язичкову частину 25b, що виходять за межі першої сторони 23 плівки 21. Перша язичкова частина 25а і друга язичкова частина 25b зустрічаються на прорізі або просічці 27, яка проходить невелику відстань по плівці 21 в напрямку другої сторони 24 плівки 21, протилежній першій стороні 23. На фіг. 6 обгортка 20 показана повністю оберненою навколо пачки 1 курильних виробів. Перша і друга сторони 23, 24 плівки 21 перекриваються на одній бічній стінці 2 пачки 1 і герметично з'єднані термозваркою у зоні перекриття. Язичкові частини 23а, 25b відривної стрічки 22 проходять через ребро 3 пачки 1, прилегле до бічної стінки 2, де перекриваються перша і друга сторони 23, 24 плівки 21. Відривна етикетка 22 проходить через запечатану термозваркою зону перекриття плівки 21. Також як і у першому варіанті виконання винаходу, обгортка 20 може бути видалена при необхідності забезпечення доступу користувача до вмісту пачки 1, і відповідний процес ілюструється на фіг. 7-8. Спочатку користувач відтягує першу язичкову частину 25а від пачки 1, що викликає поширення розриву у розривній етикетці 22 вздовж неї від просічки 27, чим забезпечується поширення розриву через запечатану термозваркою частину плівки 21 з перекриттям, враховуючи, що термозварювання створює підвищений опір розривання плівки, порівняно з незапечатаними частинами плівки 21. У міру того, як користувач продовжує відтягувати першу язичкову частину 25а, розрив досягає кінця відривної етикетки 22 і продовжує поширюватися навколо пачки 1 у одній плівці 21. Відривна етикетка 22 розділяється на верхню частину 22а і нижню частину 22b, і в міру того як продовжують відтягувати верхню відривну етикетку 22а, плівка 21 розділяється на верхню частину 21а і нижню частину 21b вздовж триваючої лінії розриву. Оскільки відривна етикетка 22 міцно приклеєна до плівки 21, верхня частина 21а плівки 21 відходить від пачки 1 разом з верхньою частиною 22а відривної етикетки 22, залишаючи нижню частину 21b на плівці 21, і нижню частину 22b відривної етикетки 22 на пачці 1. Далі користувач стягує другу язичкову частину 25b з пачки 1, при цьому розриває плівку 21, після чого стягує нижню частину 21b плівки 21 з пачки 1 разом з язичковою частиною 25b. Наведені вище конструкції обгортки 10, 20 дозволяють повністю, без залишків і ефективно видаляти обгортки 10, 20 с пачки 1 двома частинами, використовуючи відповідні частини 12а, 12b відривної стрічки або частини 22а, 22b відривної етикетки. В показаних варіантах виконання, ні відривна стрічка 12, ні відривна етикетка 22, не мають ніяких додаткових ліній ослаблення, що відходять від відповідної просічки 17, 27, або по іншому, для полегшення розриву відривної стрічки 12 / відривної етикетки 22. Завдяки цьому упаковка набуває більш охайний вигляд і, у процесі видалення обгортки розрив у відривній стрічці 12 / відривній етикетці 22 зазвичай відбувається уздовж неї у потрібному напрямку. Матеріалом відривної стрічки 12 / відривної етикетки 22 може бути матеріал з орієнтованою структурою, тобто, матеріал, внутрішня структура якого забезпечує більшу його міцність у певному напрямку. У разі відривної стрічки 12 / відривної етикетки 22, цей матеріал може мати більшу міцність у поперечному напрямку і меншу міцність у подовжньому напрямку так, що розрив, поширюється від просічки 5 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 17, 27, продовжуватиме проходити через матеріал по прямій лінії і не відхилятися до бічних кромок відривної стрічки 12 / відривної етикетки 22 або проходити через них. На додаток до сказаного, плівкою 11, 21 може бути плівка з орієнтованою структурою, яка порівняно легко розривається у одному напрямку, завдяки чому розрив буде поширюватися через плівку по прямій лінії і не буде відхилятися від цієї лінії, а у будь-якому іншому напрямку плівка матиме підвищений опір розриву. Відповідно, використання плівки з орієнтованою структурою сприяє поширенню розриву від просічок 17, 27 по прямій лінії навколо периметра пачки, особливо у варіанті, показаному на фіг. 5-8, оскільки тут відсутня посилююча відривна стрічка, прикріплена до плівки 11 по всьому периметру пачки. Передбачається, що у область домагань винаходу також потрапляють інші конструкції відривної стрічки 12 / відривної етикетки 22, у яких язичкові частини можуть мати іншу форму, при цьому забезпечуючи розрив відривної стрічки/відривної смуги на дві частини для відповідного відтягування першої та другої частин плівки від пачки. Така альтернативна конструкція представлена на фіг. 1Б, де показана обгортка 10' модифікації першого варіанта виконання винаходу, що включає плівку 11' і відривну стрічку 12', що має верхню язичкову частину 15а' і нижню язичкову частину 15b ', з яких обидві виходять за межі першої сторони 13' плівки 11'. Дві язичкові частини 15а', 15b' разом мають форму нахиленої набік літери 'm' з vподібним надрізом або просіченням 17' між ними, для полегшення розповсюдження надриву від просічки 17', коли обгортку 10' видаляють з пачки описаним вище способом. На фіг. 1-8, показані обгортки 10, 10', 20 виконані так, що на вигляді зверху пачки відривні стрічки 12, 12' або відривна етикетка 22, відривається по периметру пачки у напрямку проти годинникової стрілки, або зліва направо по фасаду (перша велика панель пачки, на яку виходить розрив) пачки. Слід, однак, мати на увазі, що винахід не зводиться тільки до цієї конкретної конструкції, і у рівній мірі відривні стрічки 12, 12' або відривна етикетка 22 можуть відриватися по периметру пачки у напрямку за годинниковою стрілкою на вигляді зверху, іншими словами, через першу велику панель пачки, на яку виходить розрив, цей розрив проходить справа наліво. Представлена на фіг. 9 обгортка 30 третього варіанту виконання винаходу показана оберненою навколо пачки 1 курильних виробів. За аналогією з першим і другим варіантами виконання винаходу, описаними вище, обгортка 30 містить плівку 31, закріплену термозваркою у зоні перекриття на бічній стінці 2 пачки 1, а відривна стрічка 32 міцно приклеєна до плівки 31 і проходить від першої її сторони 33 до протилежної другої сторони 34. Відривна стрічка 32 розташована на внутрішній поверхні плівки 31, прилягаючи до поверхні пачки 1. Відривна стрічка 32 має першу язичкову частину 35а і другу язичкову частину 32b, які з'єднуються на vподібній просічці 37 (показана на фіг. 9 нахиленими під кутом кромками двох суміжних кутів язичкових частин 35а, 35b). Відривна стрічка 32 не має лінії ослаблення, що проходить уздовж всієї її довжини, і розрив може поширюватися лише від просічки 37. Також як і у першому і другому варіантах виконання, обгортка 30 повинна бути видалена, коли користувач хоче отримати доступ до вмісту пачки 1, а процес видалення відбувається аналогічно описаному раніше з посиланням на перший варіант виконаннявинаходу, і тому не буде описуватися знову. За наведеною вище причиною, відривна стрічка 32 і (або) плівка 31 можуть містити матеріал з орієнтованою структурою. На фіг. 10 представлена обгортка 50 четвертого варіанту виконання, яка містить плівку 51, запечатану термозваркою навколо пачки 1, дві відривних стрічки 52а, 52b, міцно приклеєні до плівки 51 і розташовані між плівкою 51 і пачкою 1, кожна з яких має відповідну язичкову частину 55а, 55b на одному віддаленому кінці. Дві відривні стрічки 52а, 52b розташовані з інтервалом одна від одної, утворюючи між ними середню частину 51с плівки. При видаленні обгортки 50 відтягують язичкову частину 55а першої відривної стрічки 52а для відокремлення її навколо пачки 1 (показано на фіг. 11А), що призводить до розриву плівки 51, викликаючи відділення верхньої частини 51а плівки 51 від решти плівки 51 і видалення її з пачки 1 разом з першою відривною стрічкою 52а. В результаті, середня і нижня частини 51с, 51b плівки 51 і друга відривна стрічка 52b залишаються на пачці 1 (показано на фіг. 11А). Потім користувач відтягує язичкову частину 55b другої відривної стрічки 52b від пачки 1, чим спочатку надриває плівку 51, після чого стягує разом з нею з пачки 1 нижню частину 51b плівки 51. На пачці 1 навколо її середини залишається тільки середня частина 51с плівки 51. На фіг. 10 і 11А можна бачити, що верхня кромка середньої частини 51с плівки 51 розташована вище лінії 4 примикання кришки 5 пачки 1, тому кришка 5 не може бути відкрита. Таким чином, середня частина 51с плівки 51 може діяти як стопорна втулка, запобігаючи відкривання кришки 5 пачки 1, поки середня частина 51с плівки 51 не буде зрушена вниз у напрямку стрілки А (див. Фіг. 11Б) нижче лінії 4 примикання кришки 5. 6 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пачка 1, показана на фіг. 12 і включає обгортку 70 п'ятого варіанта виконання винаходу, містить плівку 71, запечатану термозваркою навколо пачки 1, як це було описано раніше, і відривну стрічку 72, яка стелиться по периметру пачки 1, міцно приклеєну до плівки 71 між плівкою 71 і пачкою 1, і яка має язичкову частину 75 на одному віддаленому кінці, чи не приклеєну до підстильної плівки 71. Одна відмінність між обгорткою 70 п'ятого варіанта виконання винаходи і описаних раніше полягає в тому, що відривна стрічка 72 розташована навколо пачки 1 під гострим кутом до поздовжньої осі пачки 1 на її великий передній і бічних панелях так, що коли відтягують відривну стрічку 72 для поділу плівки 71 на верхню частину 71а і нижню частину 71b, лінія поділу проходить у діагональному напрямку через передню і задню панелі пачки 1. У варіанті виконання, показаному на фіг. 12, відривна стрічка 72 відхилена вгору зліва направо через передню панель пачки, проходить поперек через праву сторону пачки паралельно верхньої і нижньої панелей, після чого спускається вниз по задній панелі пачки 1 так, що кінець відривної стрічки 72, віддалений від язичкової частини 75, прилягає у язичковій частині на одному боці пачки 1. Також, як у попередніх варіантах виконання, верхня частина 71а плівки 71 відходить від пачки 1 разом з відривною стрічкою 72, залишаючи на пачці 1 нижню частину 71b плівки 71, яку користувач може залишити на місці при використанні, або може зрушити і видалити з пачки 1. Мається на увазі, що альтернативна конфігурація відривної стрічки 72 варіанта виконання, показаного на фіг. 12, охоплюється областю домагань винаходу, при цьому відривна стрічка 72 продовжує підніматися по передній і задній великим панелям пачки так, що одна відривна стрічка 72 проходить спіраллю по периметру навколо пачки по частині висоти або по всій висоті пачки. В такому варіанті виконання, язичкова частина 75 може бути розташована на верхній поверхні або на дні пачки, і при відтягуванні стрічки вона розкручується навколо пачки 1, і плівка 71 тим самим повністю видаляється одним розгортаючим рухом. На фіг. 13 показана пачка 1 з обгорткою 120 шостого варіанта виконання винаходу, що містить плівку 121, запечатану термозваркою вздовж шва 6 на зоні перекриття плівки 121 на бічній стороні 2 пачки 1, а частина кромки 123 плівки 121 на бічній стороні 2 сформована як відривний язичок 122, що виходить за межі такої, що залишилася лінійної кромки 123 плівки 111. Кромка 123 плівки 121 має пару просічок 127 з кожного боку відривного язичка 122. Однією відзнакою обгортки 120 шостого варіанта виконання винаходу від обгортки раніше описаних варіантів виконання є те, що відсутня посилююча відривна стрічка або відривна етикетка, прикріплена до плівки 121 і посилююча її. Замість цього, відривний язичок 122 просто являє собою фігурну частину плівки. Інша відмінність полягає в тому, що шов 6 не проходить по всій висоті боку 2 пачки 1, але включає незапечатану секцію 7, де розташований відривний язичок 122 так, що відривний язичок 122 не має герметичного кріплення у підстилаючій плівці 121. Такий результат може бути отриманий при використанні заварювальної пластини 8 (схематично показана на фіг. 13), яка впливає теплом на такі, що перекриваються частини плівки 121 на стороні 2 для формування шва 6, і має поглиблення 9, що відповідає положенню відривного язичка 122 на стороні 2 пачки 1, завдяки якому у місці розташування поглиблення 9 не формується зварного шва. В альтернативному варіанті виконання винаходу, зварений шов може частково знаходитися у області відривного язичка 122, але може мати зменшену ширину в порівнянні зі швом уздовж решти такої, що перекривається частини плівки 121, тому ослаблена область зварного шва 6 дозволяє підняти відривний язичок 122 від пачки 1, коли потрібно видалити обгортку 120. Крім того, відривний язичок 122 може додатково мати посилюючу етикетку, яка може бути надрукована на ньому або приклеєна до нього. Для видалення обгортки 120 з пачки 1, користувач відтягує відривний язичок 122 від пачки, що викликає поширення розриву від кожної просічки 127 поперек пачки 1. Оскільки у області відривного язичка 122 відсутній зварний шов (або шов ослаблений), тут не потрібно додаткового зміцнення плівки 121 для отримання прямого розриву. Далі, розриви, що розійшлися від кожної просічки 127, продовжуються паралельно навколо пачки, утворюючи відривну стрічку, яка відокремлює верхню частину плівки від нижньої частини плівки, при цьому нижня частина відходить від пачки 1, будучи прикріпленою до відривної стрічки, і нижня частина може бути потім знята з пачки 1 для отримання доступу до вмісту пачки. Для обгортки 120 шостого варіанта виконання винаходу також особливо придатна плівка 121 з орієнтованою структурою, з тих же причин, що були розглянуті вище. На фіг. 14 представлена пачка 1, що включає обгортку 130 з сьомого варіанта виконання винаходу, що містить плівку 131, закупорену термозваркою вздовж шва 6 у області перекриття плівки 131 на бічній стороні 2 пачки 1. Плівка 131 сформована з малюнком мікро-ліній 132 ослаблення по її поверхні. Ці лінії утворюють рисунок мозаїчно розташованих шестикутників, показаний на фіг. 14, хоча можливі й інші конфігурації, охоплювані областю домагань винаходу, 7 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, сітчастий малюнок. Крім того, на фіг. 14 показаний мозаїчний малюнок, що займає всю плівку 131, в той час як у альтернативному варіанті малюнок може проходити тільки пояском по ширині плівки 131. Обидва цих альтернативних варіанти показані на фіг. 15. Для видалення обгортки 130 з пачки 1, користувач захоплює частину плівки 131 за її кромку поблизу шва 6 і відтягує її від пачки 1. Після цього у плівці 131 поширюється розрив по траєкторії розриву, що відповідає лініям 132 ослаблення, розмежує плівку 131 на верхню частину 131а і нижню частину 131b, при цьому кромки розриву відповідають лініям ослаблення. Розрив слід у цілому навколо пачки у поперечному напрямку, слідуючи лініям 132 ослаблення без відхилення до верху або до низу пачки 1 між лініями ослаблення, тому відривна стрічка 133 відокремлюється від половини плівки 131, і верхня частина 131а плівки 131 відходить від пачки разом з відривною стрічкою 133, а нижня частина 131b залишається на пачці 1 і може бути видалена окремо. У міру розривання плівки 131, може виникати помітний звук від розриву, що поширюється по поперечним секціям ліній 132 ослаблення, і на похилих частинах ліній ослаблення. Міцність ліній 132 ослаблення може бути знижена у однаковій мірі, однак область домагань винаходу охоплює також і варіанти, де деякі лінії ослаблення, уздовж яких передбачається формування відривної стрічки 133, можуть бути сформовані менш міцними з тим, щоб відривна стрічка 133 відокремлювалася від іншої частини плівки 131 вздовж потрібної траєкторії розриву. Хоча показання й описані вище варіанти виконання винаходу належать до обгортки, які містять одну пачку курильних виробів, такі запропоновані у винаході обгортки мають на увазі їх використання у якості зовнішніх обгорток навколо упаковок іншої конфігурації, наприклад, навколо декількох пачок курильних виробів, упакованих разом, або без додаткового захисту, або у картонну тару, наприклад, по 10 або 20 пачок курильних виробів, або навколо жерстяних коробок чи інших ємностей, наприклад, ємностей зі снюсом. Крім того, для обгортання такої ємності (-ей) обгорткою, запропонованої у винаході, ємність не обов'язково повинна мати форму паралелепіпеда і може бути будь-якої іншої форми, наприклад, циліндричної. Різні варіанти виконання винаходу були представлені вище у вигляді обгорток для пачок курильних виробів, або упаковок курильних виробів, що використовують різні варіанти виконання зовнішньої обгортки. Однак слід розуміти, що даний винахід не має на увазі його обмеження тільки таким використанням, і може бути у рівній мірі використаний для обгорток і упаковок у іншій, не пов'язаній з тютюновою промисловістю, галузі. У представлених вище варіантах виконання, описані обгортки запечатуються термозваркою вздовж шва у області перекриття обгортки. Винахід, однак, не передбачає обмеження лише такими засобами закупорювання, і область домагань винаходу охоплює також і альтернативні способи, наприклад, клей та інші адгезиви. Крім того, деякі з описаних вище варіантів виконання містять плівку з орієнтованою структурою, хоча така плівка може бути використана в якості плівки обгортки у кожному з описаних варіантів виконання винаходу і, зокрема, підходить для обгорток без відривних стрічок, що проходять навколо всього периметра обернутої пачки, або обгорток, призначених для розриву у місцях, безпосередньо не прилеглих до кромки відривної стрічки. В описаних вище варіантах виконання, відривна стрічка (-и) приклеєна до відповідної плівки, хоча винахід не зводиться тільки до такої конструкції, і відривна стрічка (-и) може бути прикріплена термозваркою до відповідної плівки або містити які небудь інші засоби герметичного кріплення до плівки. Крім того, хоча в багатьох варіантах виконання, описаних вище, відривні стрічки / етикетки знаходяться на внутрішній поверхні обгортки, оберненої навколо пачки, відривні стрічки / етикетки можуть у рівній мірі розташовуватися на зовнішній поверхні відповідної обгортки. Описані вище плівка і відривні стрічки обгортки, запропонованої у винаході, можуть бути виконані з різноманітних матеріалів, включаючи, крім інших, поліпропілен, полівінілхлорид (ПВХ), плівку з ацетату целюлози, поліетилентерефталат (ПЕТФ), поліетиленоксид (ПЕО), поліетилен, целофан, Natureflex™ або полімолочну кислоту (PLA - від англ. polylactic acid). Крім того, для плівки / відривної стрічки / відривної етикетки (-ок) можуть бути використані комбінації цих матеріалів, відповідно. Крім цього, матеріал плівки і (або) відривної стрічки / відривної етикетки, використовуваний у обгортках, може мати товщину приблизно від 200 до 4 мкм. На фіг. 16 схематично представлено пристрій 200 для виготовлення обгортки 10 першого варіанта виконання винаходу, що включає бобіну 201 с плівкою і бобіну 202 зі стрічкою, пару валиків 203 нанесення стрічки, першу пару напрямних валиків 204, першу пару валиків 205 висікальної секції, другу пару валиків 206 висікальної секції, другу пару напрямних валиків 207 і обгортаючу станцію 208. 8 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 З бобіни 201 із плівкою подається безперервна смуга плівки 209, а з бобіни 202 з стрічкою подається безперервна смуга відривної стрічки 210 на валики 203 нанесення стрічки, де відривна стрічка 210 наноситься на смугу плівки 209. З одного боку відривної стрічки 210 може бути попередньо нанесений адгезив, завдяки чому вона може приклеюватися до смуги плівки 209, або між бобіною 202 зі стрічкою та валиками 203 нанесення стрічки може бути встановлена клеемазальна станція (не показана) для нанесення адгезиву на відривну стрічку 210 перед її зіткненням із смугою плівки 209. На фіг. 17 представлений вид секції безперервної плівки 209 з нанесеною на неї відривною стрічкою 210 в позиції Р1 на фіг. 16. Після проходження валиків 203 нанесення стрічки, смуга плівки 209 проходить через першу пару напрямних валиків 204, які керують швидкістю, з якою смуга плівки 209 подається через пристрій 200. Після проходження через першу пару напрямних валиків 204, смуга плівки 209 проходить через першу пару валиків 205 висікальної секції, що включають ножовий валик 205а і притискний валик 205b. Ножовий валик 205а має лезо 211 ножа, форма і розташування якого дозволяють формувати язичковий проріз 212 у відривній стрічки 210 для формування більшої і меншої язичкових частин 15а, 15b, дугоподібний проріз 16 і просічку 17. Такий ножовий валик 205а для формування цих елементів обгортки, показаної на фіг. 1А, представлений на фіг. 19А. Альтернативний ножовий валик 205а з лезом 211 ножа, виконаний з можливістю формування першої та другої язичкових частин 15а ', 15b' обгортки, показаної на фіг. 1Б, представлений на фіг. 19Б. Цей ніж 211 ножового валика 205а, показаного на фіг. 19Б, має у цілому m-подібну форму. Ножовий валик 205а має певний діаметр і обертається пов'язано зі смугою плівки 209 і притискним валиком 205b так, що при проходженні смуги плівки 209 між першою парою валиків висікальної секції він вдавлює ніж 211 у смугу плівки 209 і прикріплює відривну стрічку 210 на притискний валик 205b з необхідними інтервалами, для формування прорізів 212 з потрібними інтервалами вздовж смуги плівки 209. Далі смуга плівки 209 проходить через другу пару валиків 206 висікальної секції, яка включає ножовий валик 206а і притискний валик 206b. Ножовий валик 206а має кілька прямих лез 215 ножа, виконаних з можливістю прорізання смуги плівки 209 по мірі її проходження через другу пару валиків 206 висікальної секції, для формування у плівки лінійних прорізів 216 з утворенням окремих обгорток 10, 10' з безперервної смуги плівки 209. Другий ножовий валик 206а показаний на фіг. 20. Прорізь 216 проходить через смугу плівки 209, а леза 215 ножа розташовані з інтервалом і дозволяють залишати невеликі непрорізані області 217 язичка поблизу кожного краю смуги плівки 209 із тим, щоб плівку 209 можна було протягувати через пристрій 200 для подальших етапів обробки, але які можна було б легко розірвати для відділення окремих обгорток 10, 10' від безперервної смуги плівки 209 на наступному кроці обгортання пачки (більш докладно описано нижче). Розмір, інтервал розташування і форма других валиків 206 висікальної секції сполучені з параметрами перших валиків висікальної секції, а також зі швидкістю протягування смуги плівки 209 так, що лінійні прорізи 216 формуються у певній відповідності з розташуванням язичкових прорізів 212. Леза 215 ножа дозволяють не робити прорізів у язичкових областях 15а, 15b, 15a', 15b', сформованих у попередньому кроці висікання. Смуга плівки 209, сформована після проходження другої пари валиків 206 висікальної секції (у точці Р2 на фіг. 16), представлена на фіг. 18а і 18Б, де показані, відповідно, смуги плівки 209 для формування кожного варіанта обгорток 10, 10' першого варіанта виконання винаходу, представленого на фіг. 1А і 1Б. Що стосується m-подібного прорізу 212, сформованого у обгортці 10' на фіг. 1Б і 18Б, слід зауважити, що лінійні прорізи 216 перетинають кінці 218 m-подібного прорізу у плівці 209, забезпечуючи чисте відділення язичків 15а', 15b' відривної стрічки 12 від попередньої обгортки 10', однак лінійні прорізи 216 не доходять до відривної стрічки 210 і не можуть зменшити міцності язичків 15а', 15b' або відривної стрічки 12 готової обгортки 10'. Фахівцю повинно бути зрозуміло, що відповідною зміною конструкції висічного ножа (тобто, ножів 211 ножових валиків 205а) можуть бути отримані просічки найрізноманітніших форм. Наприклад, модифікація язичкового прорізу 212 в відривній стрічці 210, показаній на фіг. 1А і 18А, може включати частину прорізу 212 на протилежній стороні другої язичкової частини 15b, що проходить по дотичній у прилеглу плівку 11/209, замість того, щоб проходити вздовж і паралельно з краєм відривної стрічки 210 так, щоб перетинати прямий проріз 216, для забезпечення чистого відділення подальших обгорток 10. Крім того, прямий проріз 216 може не проходити до відривної стрічки 210 після перетину такої частини дотичного прорізу, по аналогії з прямим прорізом 216, що перетинає кінцеву частину 218 m-подібного прорізу 212 на фіг. 18Б, з 9 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 тим, щоб уникнути ослаблення язичка 15а або відривної стрічки 12 готової обгортки 10, і забезпечити технологічний допуск на положення плівки 209 і відривної стрічки 210 щодо відповідних ножових валиків 205а, 206а. Після того, як відрізана смуга 209 виходить з другої пари висікаючих валиків 206, вона проходить через наступну пару напрямних роликів 207 для подачі у обгортаючу станцію 208, куди подається послідовність пачок 1 курильних виробів у напрямку стрілки С, кожна з яких падає у середину самої останньої обгортки 10/10', у результаті чого відбувається розрив язичкових областей 217 і відділення обгортки 10/10' від стрічки плівки 209, після чого пачка 1 обгортається обгорткою 10/10' і запечатується. Пристрій 300 для виготовлення обгортки 50 четвертого варіанту виконання винаходу, схематично показаний на фіг. 21, аналогічно пристрою 200, описаного вище, і включає бобіну 301 для плівки, пару валиків 303 нанесення стрічки, першу пару напрямних валиків 304, першу пару валиків 305 висікальної секції, другу пару валиків 306 висікальної секції, другу пару напрямних валиків 307 і обгортаючу станцію 308. Однак, оскільки обгортка 50 четвертого варіанту виконання винаходу містить дві окремі відривні стрічки 52а, 52b, пристрій 300 містить першу і другу бобіни 302а, 302b зі стрічкою. Замість формування двох окремих язичкових прорізів окремими лезами ножа, як показано на фіг. 24 (більш докладно описано нижче), може бути використаний один m-подібний ніж для вирізання поділяючих язичкових прорізів, як показано на фіг. 19Б. З бобіни 301 з плівкою подається безперервна смуга плівки 309, а з бобіни 302а, 302b з першою і другою стрічками на валики 303 нанесення стрічки подаються безперервні смуги відривної стрічки 310а, 310b, де вони наносяться на смугу плівки 309. Як було описано стосовно до розглянутого раніше пристрою 200, на відривні стрічки 310а, 310b з одного боку може бути попередньо нанесений адгезив, або адгезив може наноситися у клеемазальный станції (не показана), встановленої між бобінами 302а, 302b зі стрічкою та валиками 303 нанесення стрічки. Вид секції безперервної плівки 309 з нанесеними на неї відривними стрічками 310а, 310b у позиції Р3 на фіг. 21 представлений на фіг. 22. Після проходження валиків 303 нанесення стрічки, смуга плівки 309 проходить через першу пару напрямних валиків 304, які керують швидкістю проходження смуги плівки 309 через пристрій 300. Далі смуга плівки 309 проходить через першу пару валиків 305 висікальної секції, що містить ножовий валик 305а і притискний валик 305b. Ножовий валик 305а, показаний на фіг. 24, включає пару лез 311а, 311b ножа, форма і положення яких забезпечують формування прорізів 312 у відривних стрічках 310а, 310b і плівці 309, як це було описано раніше, хоча леза 311а, 311b виконані з можливістю формування прорізів у цілому С-подібної форми. Далі смуга плівки 309 проходить через другу пару валиків 306 висікальної секції, що включають ножовий валик 306а і притискний валик 306b. Другий ножовий валик 306а показаний на фіг. 25 і включає послідовність прямих лез 315 ножа, виконаних з можливістю прорізання смуги плівки 309, як це було описано вище. Також як і раніше, прорізи 316 проходять поперек смуги плівки 309, проте залишаються невеликі непрорізані язичкові області 317 з кожного боку смуги плівки 309. Крім того, леза 315 ножа виконані так, щоб не прорізати язичкові області 55а, 55b, і смуга плівки 309, сформована після проходження другої пари валиків 306 висікальної секції (у точці Р4 на фіг. 21), представлена на фіг. 23, де показана смуга плівки 309 для формування обгортки 50 четвертого варіанту виконання винаходу, показаного на фіг. 10, 11А та 11Б. Що стосується С-подібного прорізу 312, сформованого у обгортці 50, то лінійні прорізи 316 перетинають кінці 318 С-подібного прорізу у плівці 309 для забезпечення чистоти відділення язичків 55а, 55b відривних стрічок 52а, 52b від попередньої обгортки 50, однак лінійні прорізи 316 не доходять до відривних стрічок 310а, 310b, не допускаючи послаблення язичків 55а, 55b або відривних стрічок 52а, 52b готової обгортки 50. Після того, як відрізана смуга плівки 309 виходить з другої пари валиків 306 висікальної секції, вона проходить через наступну пару напрямних валиків 307 для введення у обгортаючу станцію 308, для обгортання окремих пачок 1, як це було описано вище. Хоча у варіантах виконання описаних вище пристроїв відповідно до даного винаходу, другі ножові валики 206а, 306а дозволяють відставляти непрорізаними язичкові області 217, 317 поблизу країв смуги плівки 209, 309, винахід не зводиться тільки до такої конструкції і лінійні прорізи 216, 316 можуть проходити до самих країв смуги плівки 209, 309, повністю відділяючи окремі обгортки 10, 10', 50 одна від одної перед етапом обгортання пачки. В описаних вище пристроях відповідно до винаходу, прорізи формуються у смузі плівки 209, 309 парами валиків 205, 206, 305, 306 висікальної секції. Винахід, однак, не зводиться тільки до 10 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 цих приватних варіантів виконання і, замість цього, смуга плівки 209, 309 може проходити між ножем, встановленим на кулачку, і опорою або валиком так, що ніж виконує зворотнопоступальні рухи, періодично формуючи потрібні прорізи уздовж такої, що проходить смуги плівки 209, 309. У таких варіантах виконання, ніж може бути встановлений на плиті для висікання прорізів у плівці. У пристрої 300, де кілька відривних стрічок 310а, 310b нанесено на плівку 309, відповідні відривні стрічки 310а, 310b подаються з окремих бобін 302а, 302b. Винахід, однак, не обмежено тільки такою конструкцією пристрою, і у альтернативному варіанті кілька відривних стрічок може подаватися з однієї бобіни. Крім того, одна широка смуга матеріалу відривної стрічки може подаватися на розділовий валик чи інші розділяючі засоби, які можуть поздовжньо розрізати матеріал відривної стрічки на потрібне число відривних стрічок, які можуть згодом подаватися для прикріплення на плівку. В даному описі, термін "курильний виріб" включає продукти для куріння, наприклад, сигарети, сигари і сигарили, як на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну, так і замінників тютюну, а також продукти, що нагріваються без горіння. Курильний виріб може мати фільтр для газового потоку, що втягується курцем. Продукт тютюнової промисловості передбачає будь-який виріб, вироблений або що продається тютюновою промисловістю, зазвичай включає а) сигарети, сигарили, сигари, тютюн для трубок або сигарет-самокруток (як на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну, так і замінників тютюну); б) некурильні продукти, що включають тютюн, похідні тютюну, розпушений тютюн, відновлений тютюн або замінники тютюну, наприклад, нюхальний тютюн, снюс, пресований тютюн і продукти, що нагріваються без горіння; і в) інші засоби подачі нікотину, наприклад, інгалятори, пастилки або жувальна гума. Даний перелік не є виключним, і приведений для ілюстрації спектру продуктів, що виготовляються і продаються тютюновою промисловістю. Для розгляду різних аспектів винаходу і його переваг, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ій) та отримання високоякісних обгорток для упаковки. Переваги та ознаки, наведені у описі, належать тільки до варіантів виконання і не є вичерпними і (або) такими, що виключають. Вони представлені тільки для поліпшення розуміння і роз'яснення заявлених принципів. Слід мати на увазі, що вони не представляють всі заявлені винаходи. Тому, деякі особливості винаходи не були розглянуті у даній заявці. Те, що для якоїсь частини винаходу могли бути не представлені інші варіанти виконання, або що для якоїсь частини можуть існувати інші, не описані альтернативні варіанти виконання, не повинно розглядатися як основу для відхилення цих альтернативних варіантів виконання. Слід мати на увазі, що багато з цих не описаних варіантів виконання використовують ті ж самі принципи винаходу, а інші є еквівалентами. При цьому слід розуміти, що можуть бути використані інші варіанти виконання та проведені модифікації, що не виходять за межі області домагань і (або) суті винаходу. Таким чином, мається на увазі, що всі приклади, варіанти реалізації та (або) виконання по всьому даному розкриттю не обмежують винаходу. Крім того, єдиною причиною того, що деякі варіанти виконання були розглянуті тут, а деякі варіанти не були розглянуті, є економія місця і прагнення уникнути повторень. Різні варіанти виконання можуть, відповідно, містити, складатися з, або у основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Деякі з розкритих ознак, елементів, варіантів реалізації та т.д., можуть суперечити один одному в тому, що вони не можуть одночасно бути присутніми у одному винаході. Аналогічно, деякі ознаки можуть бути застосованими для однієї особливості винаходу і не можуть бути застосованими для інших. Крім того, розкриття включає інші винаходи, не заявлені даною заявкою. Заявник зберігає всі права у цих не заявлених даною заявкою винаходах, включаючи право претендувати на ці винаходи, подавати додаткові заявки, повторні заявки, частково триваючі заявки, виділяти заявки та (або) ін. відносно даної заявки. Тому слід розуміти, що переваги, варіанти виконання, приклади, функції, ознаки, конструктивні та (або) інші особливості винаходи не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквівалентами формули. ФОРМУЛА ВИНАХОДУ 55 60 1. Обгортка, що включає плівку з посилюючою відривною стрічкою, яка проходить щонайменше по частині плівки і має перший і другий кінці і надріз з боку першого кінця, при цьому у відривній стрічці немає ліній ослаблення між надрізом і другим її кінцем, які сприяють її відриванню, а обгортка виконана так, що коли перша частина відривної стрічки з одного боку надрізу відтягується від другої частини відривної стрічки на іншій стороні надрізу, від надрізу 11 UA 115234 C2 5 10 15 20 25 30 35 40 45 50 55 60 поширюється розрив по всій довжині відривної стрічки до другого кінця і через плівку так, що відривна стрічка і плівка розділяються на дві частини, причому перша частина плівки прикріплена до першої частини відривної стрічки, а така, що залишилася, друга частина плівки прикріплена до другої частини відривної стрічки. 2. Обгортка за п. 1, у якій плівка має першу сторону і другу, протилежну їй, сторону, а посилююча відривна стрічка проходить від першої сторони плівки. 3. Обгортка за п. 2, у якій надріз сформований з першої сторони плівки. 4. Обгортка за п. 2 або 3, у якій плівка має другу сторону, що лежить навпроти першої сторони, а відривна стрічка проходить по всій плівці від першої сторони до другої сторони. 5. Обгортка за п. 2 або 3, у якій плівка має другу сторону, що лежить навпроти першої сторони, а відривна стрічка проходить від першої сторони до другої сторони тільки по частині плівки. 6. Обгортка за одним з пп. 2-5, у якій відривна стрічка включає щонайменше одну язичкову частину, яка виступає від першої сторони плівки. 7. Обгортка за п. 6, у якій відривна стрічка має дві язичкові частини, розташовані по одній з кожного боку надрізу. 8. Обгортка за п. 7, у якій дві язичкові частини разом утворюють кінець відривної стрічки у цілому m-подібної форми. 9. Обгортка за будь-яким попереднім пунктом, у якій проріз являє собою у цілому v-подібну просічку у відривній стрічці. 10. Обгортка за будь-яким попереднім пунктом, у якій відривна стрічка приклеєна до плівки. 11. Обгортка за будь-яким попереднім пунктом, у якій відривна стрічка містить матеріал з орієнтованою структурою. 12. Обгортка за будь-яким попереднім пунктом, у якій матеріал обгортки являє собою плівку з орієнтованою структурою. 13. Обгортка за будь-яким попереднім пунктом, що має тільки одну одиночну відривну стрічку. 14. Упаковка, що включає щонайменше одну ємність, обгорнуту у обгортку за будь-яким з пп. 113, яка може бути повністю видалена з пачки відтягуванням першої частини відривної стрічки для розповсюдження розриву від надрізу по всій довжині відривної стрічки і через плівку, для видалення першої частини плівки, прикріпленої до першої частини відривної стрічки, а така, що залишилася, друга частина плівки, може бути видалена з пачки відтягуванням другої частини відривної стрічки. 15. Пристрій для виготовлення обгортки для упакування, який має джерело плівки, джерело матеріалу посилюючої відривної стрічки, пару валиків, через які плівка і матеріал відривної стрічки можуть спільно подаватися для прикріплення до плівки матеріалу відривної стрічки, що має перший і другий кінці, і один або більше таких, що прорізають, ножів, виконаних з можливістю формування періодичних прорізів у відривній стрічці і плівці в міру протягування плівки повз такий, що прорізає, ніж (ножі), при цьому такий, що прорізає, ніж (ножі) виконаний з можливістю формування лінійних прорізів поперек плівки для її поділу на окремі обгортки і формування язичкових прорізів у матеріалі відривної стрічки безпосередньо поблизу лінійних прорізів для утворення першої та другої язичкових частин на одному кінці відривної стрічки кожної обгортки, а також формування надрізу у матеріалі відривної стрічки з боку першого кінця і між кожною першою і другою язичковими частинами, причому у відривній стрічці відсутні будьякі лінії ослаблення між надрізом і другим кінцем відривної стрічки для полегшення її відриву. 16. Пристрій за п. 15, у якому забезпечується надріз, сформований між першою і другою язичковими частинами, з можливістю поширення розриву від надрізу по всій довжині відривної стрічки і через плівку, коли перша язичкова частина відтягується від другої язичкової частини. 17. Пристрій за п. 15 або 16, виконаний з можливістю формування язичкових прорізів і першої і другої язичкових частин у одній посилюючій відривній стрічці. 18. Пристрій за будь-яким з пп. 15-17, виконаний з можливістю формування язичкових прорізів, які проходять через кромку відривної стрічки у плівку, що примикає до відривної стрічки. 19. Пристрій за п. 18, виконаний з можливістю формування лінійних прорізів, що перетинають язичкові прорізи у області плівки, що примикає до відривної стрічки, але не проходять у відривну стрічку. 20. Пристрій за будь-яким з пп. 15-19, у якому такий, що прорізає, ніж (ножі) виконаний з можливістю формування по суті m-подібних язичкових прорізів. 21. Спосіб виготовлення обгортки для упакування, при виконанні якого наносять на плівку посилюючу відривну стрічку, що має перший і другий кінці, формують у плівці поперечні лінійні прорізи для поділу плівки на окремі обгортки, формують язичкові прорізи у матеріалі відривної стрічки безпосередньо поблизу лінійних прорізів для формування першої і другої язичкових частин на одному кінці відривної стрічки кожної обгортки і формують надріз у матеріалі 12 UA 115234 C2 5 10 відривної стрічки з боку першого кінця і між кожною першою і другою язичковими частинами, при цьому у відривній стрічці відсутня будь-яка лінія ослаблення між надрізом і другим кінцем відривної стрічки для полегшення її відривання. 22. Спосіб за п. 21, у якому формують язичкові прорізи і першу і другу язичкові частини у одній посилюючій відривній стрічці. 23. Спосіб за п. 21 або 22, у якому формують язичкові прорізи, що проходять через кромки відривної стрічки у плівку поблизу відривної стрічки. 24. Спосіб за п. 23, у якому формують лінійні прорізи, які перетинають язичкові прорізи у області плівки, що прилягає до відривної стрічки, але не проходять у відривну стрічку. 25. Спосіб за будь-яким з пп. 21-24, у якому формують по суті т-подібні язичкові прорізи. 13 UA 115234 C2 14 UA 115234 C2 15 UA 115234 C2 16 UA 115234 C2 17 UA 115234 C2 18 UA 115234 C2 19 UA 115234 C2 20 UA 115234 C2 21 UA 115234 C2 22 UA 115234 C2 23 UA 115234 C2 24 UA 115234 C2 25 UA 115234 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
