Поршень

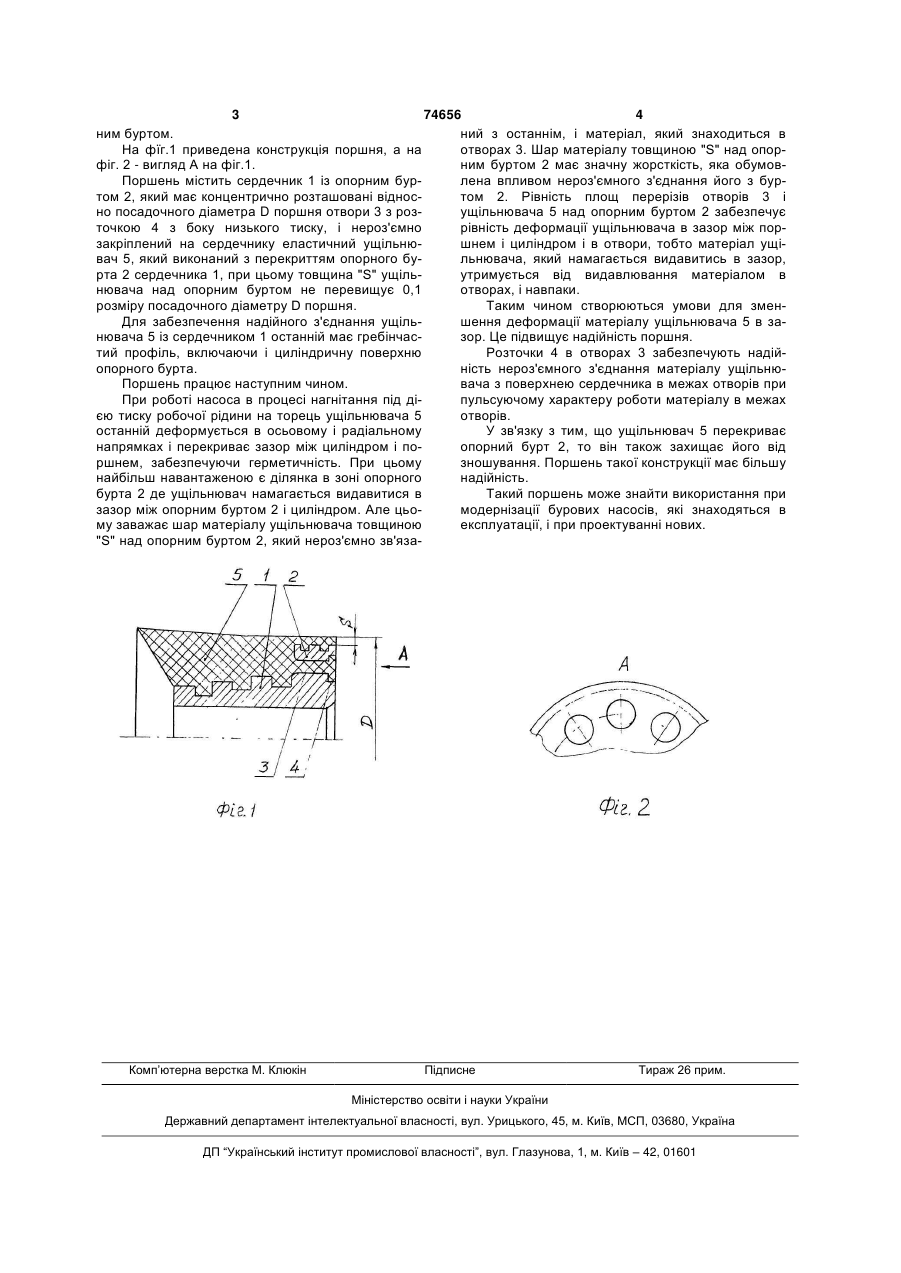

Поршень, який містить осердя з опорним буртом і нерознімно закріплений на ньому еластичний ущільнювач, який відрізняється тим, що ущільнювач виконаний з перекриттям опорного бурта осердя, причому товщина ущільнювача над опорним буртом не перевищує 0,1 розміру посадочного діаметра поршня, а опорний бурт має концентрично розташовані відносно посадочного діаметра поршня отвори з розточкою зі сторони низького тиску, причому сума площ перерізів отворів дорівнює площі перерізу ущільнювача над опорним буртом. (19) (21) 2004010010 (22) 08.01.2004 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Юрченко Леонід Акімович, Начовний Ілля Іванович (73) Юрченко Леонід Акімович, Начовний Ілля Іванович (56) SU 1601442, 23.10.1990 SU 1809218, 15.04.1993 SU 1675604, 07.09.1991 3 74656 4 ним буртом. ний з останнім, і матеріал, який знаходиться в На фїг.1 приведена конструкція поршня, а на отворах 3. Шар матеріалу товщиною "S" над опорфіг. 2 - вигляд А на фіг.1. ним буртом 2 має значну жорсткість, яка обумовПоршень містить сердечник 1 із опорним бурлена впливом нероз'ємного з'єднання його з буртом 2, який має концентрично розташовані відностом 2. Рівність площ перерізів отворів 3 і но посадочного діаметра D поршня отвори 3 з розущільнювача 5 над опорним буртом 2 забезпечує точкою 4 з боку низького тиску, і нероз'ємно рівність деформації ущільнювача в зазор між порзакріплений на сердечнику еластичний ущільнюшнем і циліндром і в отвори, тобто матеріал ущівач 5, який виконаний з перекриттям опорного бульнювача, який намагається видавитись в зазор, рта 2 сердечника 1, при цьому товщина "S" ущільутримується від видавлювання матеріалом в нювача над опорним буртом не перевищує 0,1 отворах, і навпаки. розміру посадочного діаметру D поршня. Таким чином створюються умови для зменДля забезпечення надійного з'єднання ущільшення деформації матеріалу ущільнювача 5 в занювача 5 із сердечником 1 останній має гребінчасзор. Це підвищує надійність поршня. тий профіль, включаючи і циліндричну поверхню Розточки 4 в отворах 3 забезпечують надійопорного бурта. ність нероз'ємного з'єднання матеріалу ущільнюПоршень працює наступним чином. вача з поверхнею сердечника в межах отворів при При роботі насоса в процесі нагнітання під діпульсуючому характеру роботи матеріалу в межах єю тиску робочої рідини на торець ущільнювача 5 отворів. останній деформується в осьовому і радіальному У зв'язку з тим, що ущільнювач 5 перекриває напрямках і перекриває зазор між циліндром і поопорний бурт 2, то він також захищає його від ршнем, забезпечуючи герметичність. При цьому зношування. Поршень такої конструкції має більшу найбільш навантаженою є ділянка в зоні опорного надійність. бурта 2 де ущільнювач намагається видавитися в Такий поршень може знайти використання при зазор між опорним буртом 2 і циліндром. Але цьомодернізації бурових насосів, які знаходяться в му заважає шар матеріалу ущільнювача товщиною експлуатації, і при проектуванні нових. "S" над опорним буртом 2, який нероз'ємно зв'яза Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
