Синхронізація базової станції для передачі зв’язку у гібридній мережі gsm/cdma
Формула / Реферат

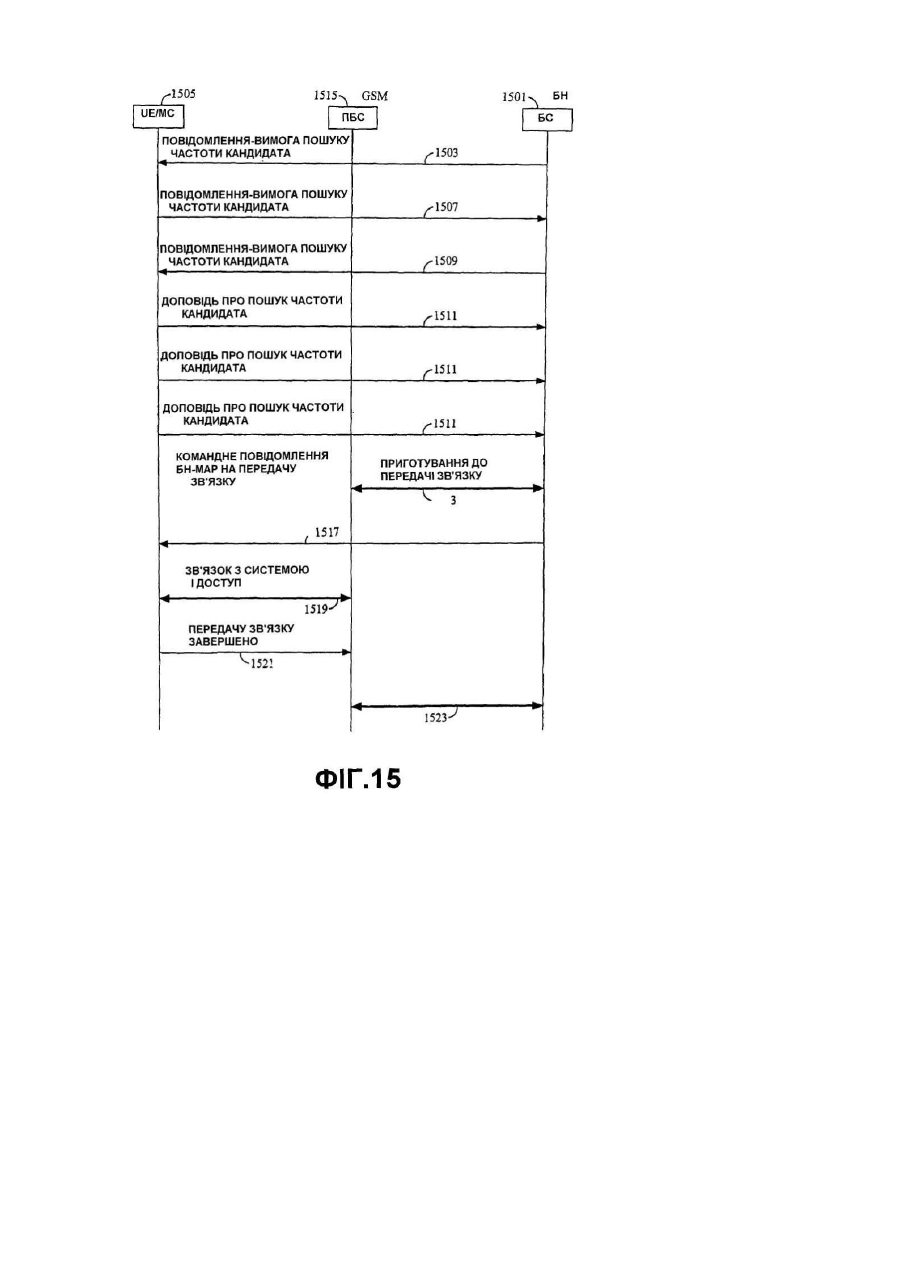

1. Спосіб пошуку кандидата для передачі зв'язку між базовою станцією CDMA і базовою станцією TDMA, який включає операції:
а) прийому повідомлення з вимогою пошуку кандидата, яке включає:
1) значення, пов'язане з інформаційним кадром, переданим певною базовою станцією TDMA,
2) значення, пов'язане з частиною кадру і
3) значення, що вказує час, коли кадр і частина цього кадру були передані певною базовою станцією TDMA; і
б) визначення з інформації, включеної у прийняте повідомлення з вимогою пошуку кандидата, коли буде передана інформація, для зменшення витрат часу на ідентифікацію потенційних кандидатів на передачу зв'язку.
2. Спосіб передачі мобільної станції у системі від першої базової станції, яка є базовою станцією першого типу, до другої базової станції, яка є базовою станцією другого типу мобільної системи безпровідного зв'язку, яка має базові станції першого типу, що працюють згідно з першим ефірним інтерфейсом, і базові станції другого типу, що працюють згідно з другим ефірним інтерфейсом, який включає:
встановлення каналу зв'язку через перший ефірний інтерфейс між мобільною станцією і першою базовою станцією, прийом даних від мобільної станції у відповідь на сигнал, прийнятий мобільною станцією через другий ефірний інтерфейс від другої базової станції, без суттєвого переривання каналу зв'язку з першою базовою станцією, і передачу мобільної станції від першої до другої базової станції у відповідь на прийом від неї даних.
3. Спосіб за п. 2, який відрізняється тим, що прийом даних включає прийом вимірювань сили сигналу, а передача мобільної станції включає порівняння вимірювань сил сигналу від першої і другої базових станцій і передачу мобільної станції відповідно до цього порівняння.
4. Спосіб за п. 3, який відрізняється тим, що прийом даних включає застосування зважувального коефіцієнта до вимірювання сили сигналу.
5. Спосіб за п. 4, який відрізняється тим, що застосування зважувального коефіцієнта включає варіювання цього коефіцієнта згідно з умовами у мережі системи.
6. Спосіб за п. 2, який відрізняється тим, що прийом даних включає прийом ідентифікації другої базової станції, базуючись на декодуванні мобільною станцією сигналу, прийнятого через другий ефірний інтерфейс.
7. Спосіб за п. 2, який відрізняється тим, що додатково включає передачу від першої базової станції до мобільної станції списку частот базових станцій другого типу у системі, завдяки чому мобільна станція веде пошук для прийому сигналу на частоті з цього списку.
8. Спосіб за п. 2, який відрізняється тим, що перший або другий ефірний інтерфейс включає інтерфейс паралельного доступу з розділенням часу (TDMA), а інший з цих інтерфейсів включає інтерфейс паралельного доступу з кодовим ущільненням каналів (CDMA).
9. Спосіб за п. 8, який відрізняється тим, що інтерфейс TDMA включає інтерфейс GSM, а інтерфейс CDMA має конфігурацію, яка дозволяє передавати повідомлення мережі GSM.
10. Спосіб за п. 8, який відрізняється тим, що встановлення каналу зв'язку включає використання єдиного рівня протоколу керування радіоресурсом для керування першим ефірним інтерфейсом, а передача мобільної станції включає використання єдиного рівня протоколу керування радіоресурсом для керування другим ефірним інтерфейсом.

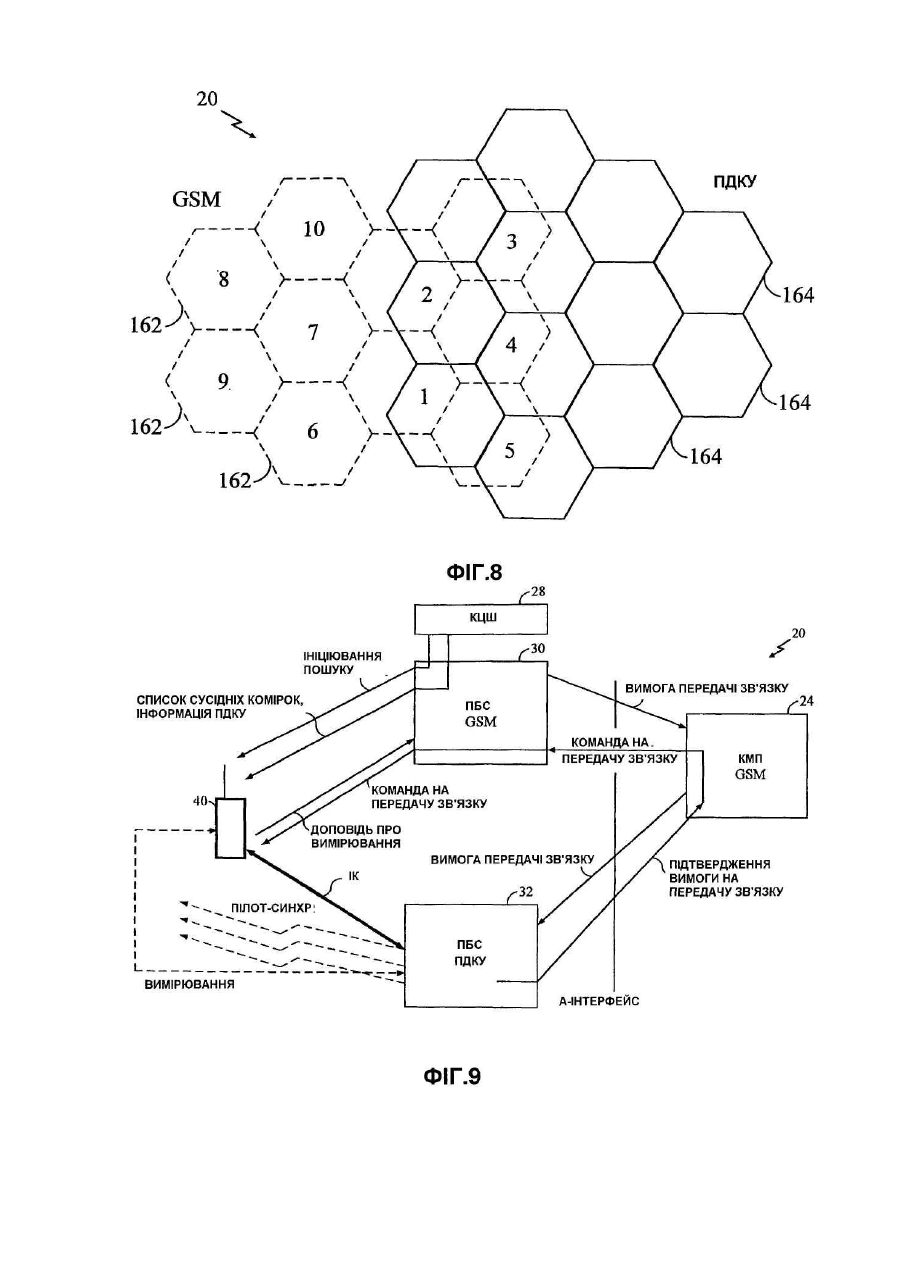

11. Спосіб за п. 2, який відрізняється тим, що прийом даних від мобільної станції включає визначення області перекриття між першою зоною, що обслуговується першим ефірним інтерфейсом, і другою зоною, що обслуговується другим ефірним інтерфейсом, і ініціювання прийому мобільною станцією даних, коли мобільна станція знаходиться у цій області перекриття.
12. Спосіб за п. 2, який відрізняється тим, що перший ефірний інтерфейс включає інтерфейс CDMA, другий ефірний інтерфейс включає інтерфейс GSM/TDMA, а прийом даних від мобільної станції включає селекційне перемикання у мобільній станції з перериванням каналу зв'язку CDMA для прийому і декодування сигналу GSM/TDMA.
13. Спосіб за п. 2, який відрізняється тим, що перший ефірний інтерфейс включає інтерфейс GSM/TDMA, другий ефірний інтерфейс включає інтерфейс CDMA, а прийом даних від мобільної станції включає керування базовою станцією з перериванням каналу зв'язку для прийому і декодування сигналу CDMA.
14. Спосіб за п. 13, який відрізняється тим, що прийом даних включає надсилання інформації про поточний час через інтерфейс GSM/TDMA.
15. Спосіб за п. 14, який відрізняється тим, що надсилання інформації про поточний час включає широкомовну передачу інформації про поточний час у системі з використанням стільникового широкомовного обслуговування GSM.
16. Спосіб за п. 14, який відрізняється тим, що мобільна станція декодує синхроканал сигналу CDMA для отримання поточного часу.
17. Спосіб за п. 13, який відрізняється тим, що прийом даних включає надсилання повідомлення стільникового широкомовного обслуговування GSM до мобільної станції для ініціювання пошуку мобільною станцією сигналу від базової станції другого типу.
18. Спосіб за п. 13, який відрізняється тим, що включає відображення другої базової станції як базової станції GSM, щоб забезпечити керування передачею мобільної станції.
19. Спосіб за п. 13, який відрізняється тим, що керування мобільною станцією включає таке керування, що інструктує мобільну станцію приймати сигнал CDMA протягом першої часової щілини TDMA і декодувати сигнал протягом наступної часової щілини TDMA з одночасним підтриманням зв'язку з цією базовою станцією через інтерфейс TDMA, щоб забезпечити генерування даних, призначених для прийому цією базовою станцією.

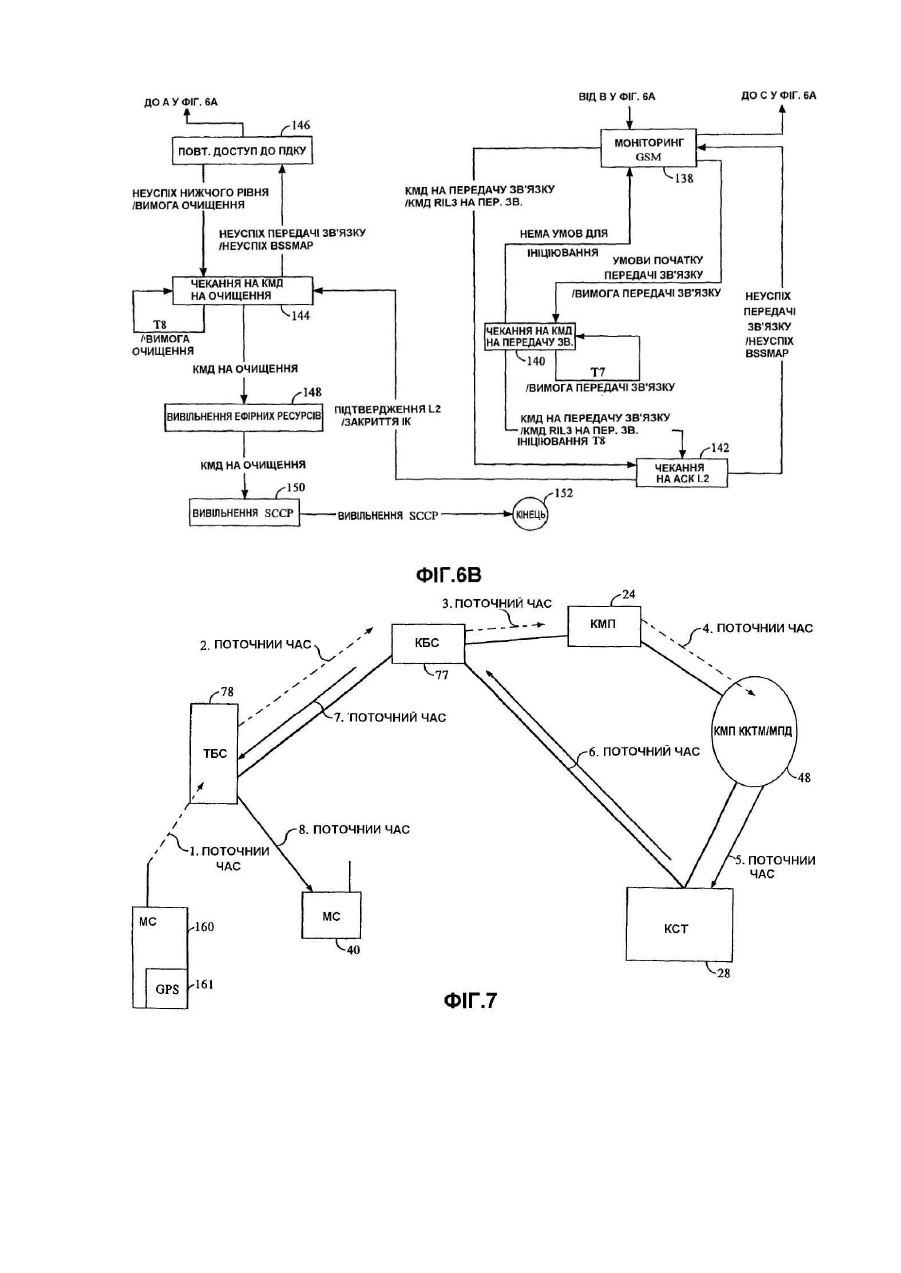

20. Спосіб надсилання інформації про поточний час до мобільної станції у системі безпровідного зв'язку GSM, який включає:
введення інформації про поточний час у систему і широкомовну передачу цієї інформації до мобільної станції по системі.
21. Спосіб за п. 20, який відрізняється тим, що широкомовна передача інформації про поточний час включає широкомовну передачу повідомлення, призначеного для прийому мобільною станцією, коли вона працює у призначеному режимі.
22. Спосіб за п. 20, який відрізняється тим, що широкомовна передача інформації про поточний час включає прийом поточного часу і асоційованого номера кадру GSM від трансивера у процесі зв'язку з системою.
23. Спосіб за п. 20, який відрізняється тим, що включає визначення місцеположення мобільної станції у відповідь на передачу інформації про поточний час до сукупності мобільних станцій у системі.
24. Спосіб за п. 20, який відрізняється тим, що введення поточного часу включає відкриття сеансу передачі даних від трансивера, що має інформацію про поточний час, до стільникового центру широкомовлення.
25. Спосіб за п. 24, який відрізняється тим, що відкриття сеансу передачі даних включає прийом інформації про поточний час від пристрою глобальної системи радіовизначення (GPS).
26. Спосіб за п. 24, який відрізняється тим, що відкриття сеансу передачі даних включає прийом інформації про поточний час від стільника CDMA, асоційованого з системою GSM.
27. Пристрій для введення інформації про поточний час у контролер зв'язків у системі безпровідного зв'язку, який включає:
приймач сигналу часу, який приймає інформацію про поточний час від годинникового джерела, і радіотрансивер, який приймає інформацію про поточний час від приймача сигналу часу і відкриває сеанс передачі даних через систему до контролера зв'язків для передачі до нього цієї інформації.
28. Пристрій за п. 27, який відрізняється тим, що контролер зв'язків включає стільниковий центр широкомовлення GSM.
29. Пристрій за п. 28, який відрізняється тим, що радіотрансивер приймає номер кадру GSM від базової станції у системі і надсилає цей номер кадру до стільникового центру широкомовлення разом з інформацією про поточний час.
30. Пристрій за п. 28, який відрізняється тим, що приймач сигналу часу включає радіоприймач, який приймає інформацію про поточний час від стільника зв'язку CDMA.
31. Пристрій за п. 27, який відрізняється тим, що приймач сигналу часу включає пристрій GPS.
32. Мобільна станція, призначена для використання у системі безпровідного зв'язку, що має базові станції CDMA і TDMA, яка включає:
єдиний мобільний радіотрансивер, який підтримує зв'язок з базовими станціями CDMA і TDMA,
модемний вузол, який кодує сигнали для передачі мобільним трансивером і декодує прийняті ним сигнали, завдяки чому сигнали кодуються згідно з CDMA для зв'язку з базовою станцією CDMA і кодуються згідно з TDMA для зв'язку з базовою станцією TDMA,
термінальне обладнання, через яке користувач мобільної станції здійснює зв'язок з модемним вузлом.
33. Мобільна станція за п. 32, яка відрізняється тим, що модемний вузол кодує сигнали згідно з протоколами рівня радіоінтерфейсу GSM.
34. Мобільна станція за п. 32, яка відрізняється тим, що приймає і обробляє сигнал від однієї з базових станцій CDMA і TDMA без суттєвого переривання каналу зв'язку між мобільною станцією і іншою з базових станцій CDMA і TDMA.
35. Спосіб надсилання повідомлень до сукупності мобільних станцій, що працюють у призначеному режимі у системі безпровідного зв'язку GSM, яка має стільникове широкомовне обслуговування, який включає:
широкомовну передачу повідомлень до мобільних станцій через стільникове широкомовне обслуговування і прийом повідомлень у мобільній станції без суттєвого переривання операцій призначеного режиму мобільної станції.
36. Спосіб виконання міжсистемної передачі зв'язку мобільної станції з щонайменше однією базовою станцією першої системи безпровідного зв'язку до щонайменше однієї базової станції другої системи безпровідного зв'язку, який включає операції:
передачі повідомлення, що включає синхронізаційну інформацію стосовно щонайменше однієї базової станції другої безпровідної системи, і визначення відносного зсуву у часових параметрах між щонайменше однією базовою станцією першої системи безпровідного зв'язку і щонайменше однією базовою станцією другої системи безпровідного зв'язку.
37. Спосіб за п. 36, який відрізняється тим, що друга система безпровідного зв'язку є системою GSM, а синхронізаційна інформація є синхронізаційною інформацією GSM.
38. Спосіб за п. 36, який відрізняється тим, що друга система безпровідного зв'язку є системою прямої послідовності, а синхронізаційна інформація є синхронізаційною інформацією прямої послідовності.
39. Пристрій для передачі мобільної станції у системі від першої базової станції, яка є базовою станцією першого типу, до другої базової станції, яка є базовою станцією другого типу у мобільній системі безпровідного зв'язку, яка має базові станції першого типу, що працюють згідно з першим ефірним інтерфейсом, і базові станції другого типу, що працюють згідно з другим ефірним інтерфейсом, який включає:
засіб встановлення каналу зв'язку через перший ефірний інтерфейс між мобільною станцією і першою базовою станцією, засіб прийому даних від мобільної станції у відповідь на сигнал, прийнятий мобільною станцією через другий ефірний інтерфейс від другої базової станції, без суттєвого переривання каналу зв'язку з першою базовою станцією, і засіб передачі мобільної станції від першої до другої базової станції у відповідь на прийом від неї даних.
40. Пристрій за п. 39, який відрізняється тим, що засіб прийому даних включає засіб прийому вимірювань сили сигналу, а засіб передачі мобільної станції включає порівняння вимірювань сил сигналу від першої і другої базових станцій і засіб передачі мобільної станції відповідно до цього порівняння.
41. Пристрій за п. 40, який відрізняється тим, що засіб прийому даних включає застосування зважувального коефіцієнта до вимірювання сили сигналу.
42. Пристрій за п. 41, який відрізняється тим, що застосування зважувального коефіцієнта включає засіб варіювання цього коефіцієнта згідно з умовами у мережі системи.
43. Пристрій за п. 39, який відрізняється тим, що засіб прийому даних включає засіб прийому ідентифікації другої базової станції, базованого на декодуванні мобільною станцією сигналу, прийнятого через другий ефірний інтерфейс.
44. Пристрій за п. 39, який відрізняється тим, що додатково включає засіб передачі від першої базової станції до мобільної станції списку частот базових станцій другого типу у системі, завдяки чому мобільна станція веде пошук для прийому сигналу на частоті з цього списку.
45. Пристрій за п. 39, який відрізняється тим, що перший або другий ефірний інтерфейс включає інтерфейс TDMA, а інший з цих інтерфейсів включає інтерфейс CDMA.
46. Пристрій за п. 45, який відрізняється тим, що інтерфейс TDMA включає засіб забезпечення інтерфейсу GSM, а інтерфейс CDMA має конфігурацію, яка дозволяє передавати повідомлення мережі GSM.
47. Пристрій за п. 45, який відрізняється тим, що засіб встановлення каналу зв'язку включає засіб використання єдиного рівня протоколу керування радіоресурсом для керування першим ефірним інтерфейсом, а передача мобільної станції включає використання єдиного рівня протоколу керування радіоресурсом для керування другим ефірним інтерфейсом.
48. Пристрій за п. 39, який відрізняється тим, що засіб прийому даних від мобільної станції включає засіб визначення області перекриття між першою зоною, що обслуговується першим ефірним інтерфейсом, і другою зоною, що обслуговується другим ефірним інтерфейсом, і ініціювання прийому мобільною станцією даних, коли мобільна станція знаходиться у цій області перекриття.
49. Пристрій за п. 39, який відрізняється тим, що перший ефірний інтерфейс включає інтерфейс CDMA, другий ефірний інтерфейс включає інтерфейс GSM/TDMA, а засіб прийому даних від мобільної станції включає засіб селекційного перемикання у мобільній станції з перериванням каналу зв'язку CDMA для прийому і декодування сигналу GSM/TDMA.
50. Пристрій за п. 39, який відрізняється тим, що перший ефірний інтерфейс включає інтерфейс GSM/TDMA, другий ефірний інтерфейс включає інтерфейс CDMA, а засіб прийому даних від мобільної станції включає засіб керування базовою станцією з перериванням каналу зв'язку для прийому і декодування сигналу CDMA.
51. Пристрій за п. 50, який відрізняється тим, що засіб прийому даних включає засіб надсилання інформації про поточний час через інтерфейс GSM/TDMA.
52. Пристрій за п. 51, який відрізняється тим, що засіб надсилання інформації про поточний час включає засіб широкомовної передачі інформації про поточний час у системі з використанням стільникового широкомовного обслуговування GSM.
53. Пристрій за п. 51, який відрізняється тим, що мобільна станція декодує синхроканал сигналу CDMA для отримання поточного часу.
54. Пристрій за п. 50, який відрізняється тим, що засіб прийому даних включає засіб надсилання повідомлення стільникового широкомовного обслуговування GSM до мобільної станції для ініціювання пошуку мобільною станцією сигналу від базової станції другого типу.
55. Пристрій за п. 50, який відрізняється тим, що включає засіб відображення другої базової станції як базової станції GSM, щоб забезпечити керування передачею мобільної станції.
56. Пристрій за п. 50, який відрізняється тим, що засіб керування мобільною станцією включає засіб такого керування, яке інструктує мобільну станцію приймати сигнал CDMA протягом першої часової щілини TDMA і декодувати сигнал протягом наступної часової щілини TDMA з одночасним підтриманням зв'язку з цією базовою станцією через інтерфейс TDMA, щоб забезпечити генерування даних, призначених для прийому цією базовою станцією.
57. Пристрій для надсилання інформації про поточний час до мобільної станції у системі безпровідного зв'язку GSM, який включає:
засіб введення інформації про поточний час у систему і
засіб широкомовної передачі цієї інформації до мобільної станції по системі.
58. Пристрій за п. 57, який відрізняється тим, що засіб широкомовної передачі інформації про поточний час включає засіб широкомовної передачі повідомлення, призначеного для прийому мобільною станцією, коли вона працює у призначеному режимі.
59. Пристрій за п. 57, який відрізняється тим, що введення поточного часу включає засіб відкриття сеансу передачі даних від трансивера, що має інформацію про поточний час, до стільникового центру широкомовлення.
60. Пристрій за п. 59, який відрізняється тим, що засіб відкриття сеансу передачі даних включає засіб прийому інформації про поточний час від пристрою GPS.
61. Пристрій за п. 59, який відрізняється тим, що засіб широкомовної передачі інформації про поточний час включає засіб прийому поточного часу від стільника CDMA, асоційованого з системою GSM.
62. Пристрій для надсилання повідомлень до сукупності мобільних станцій, що працюють у призначеному режимі у системі безпровідного зв'язку GSM, яка має стільникове широкомовне обслуговування, який включає:
засіб широкомовної передачі повідомлень до мобільних станцій через стільникове широкомовне обслуговування і
засіб прийому повідомлень у мобільній станції без суттєвого переривання операцій призначеного режиму мобільної станції.
63. Пристрій для виконання міжсистемної передачі зв'язку мобільної станції з щонайменше однією базовою станцією першої системи безпровідного зв'язку до щонайменше однієї базової станції другої системи безпровідного зв'язку, який включає:
засіб передачі повідомлення, що включає синхронізаційну інформацію стосовно щонайменше однієї базової станції другої безпровідної системи, і
засіб визначення відносного зсуву у часових параметрах між щонайменше однією базовою станцією першої системи безпровідного зв'язку і щонайменше однією базовою станцією другої системи безпровідного зв'язку.
64. Пристрій за п. 63, який відрізняється тим, що друга система безпровідного зв'язку є системою GSM, а синхронізаційна інформація є синхронізаційною інформацією GSM.
Текст

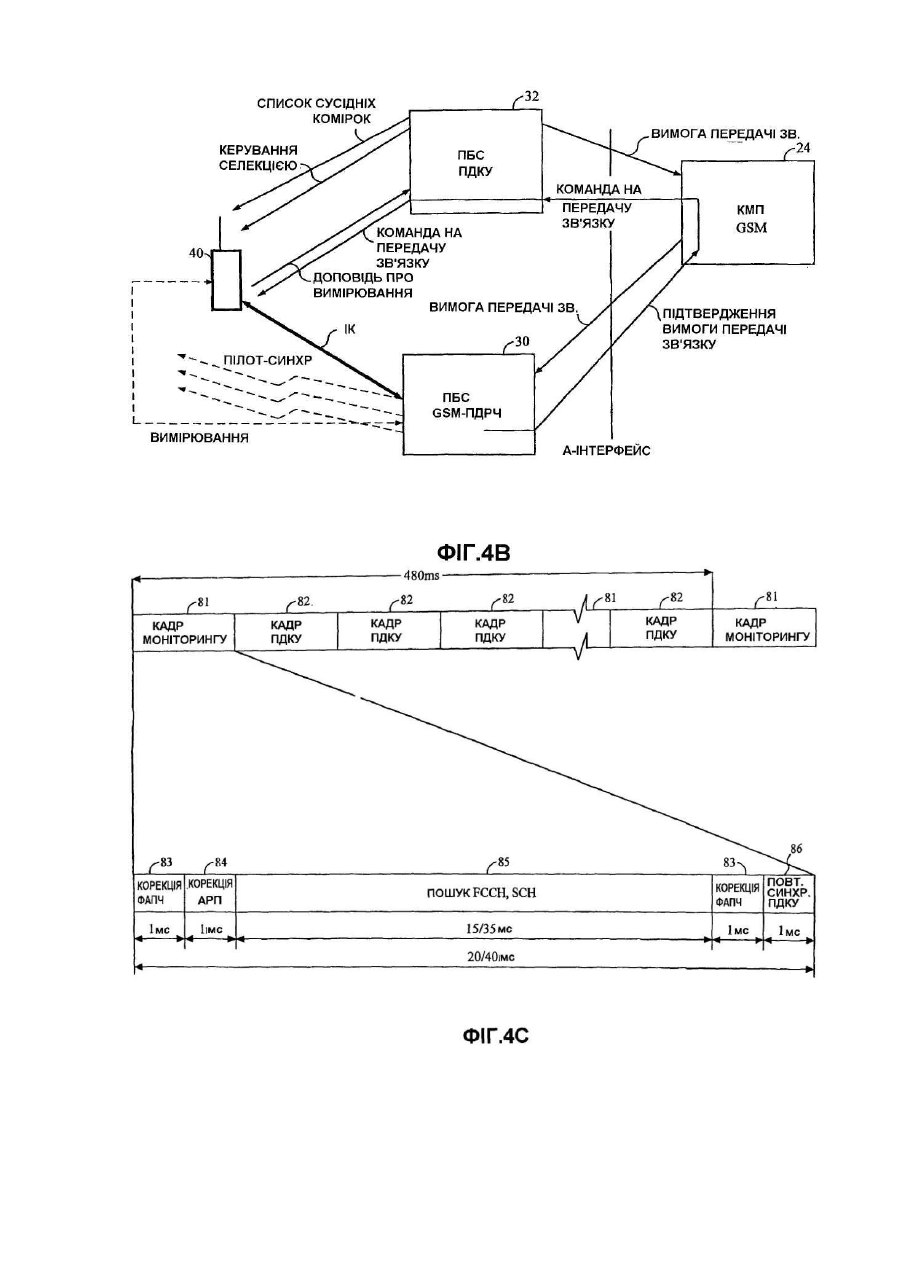

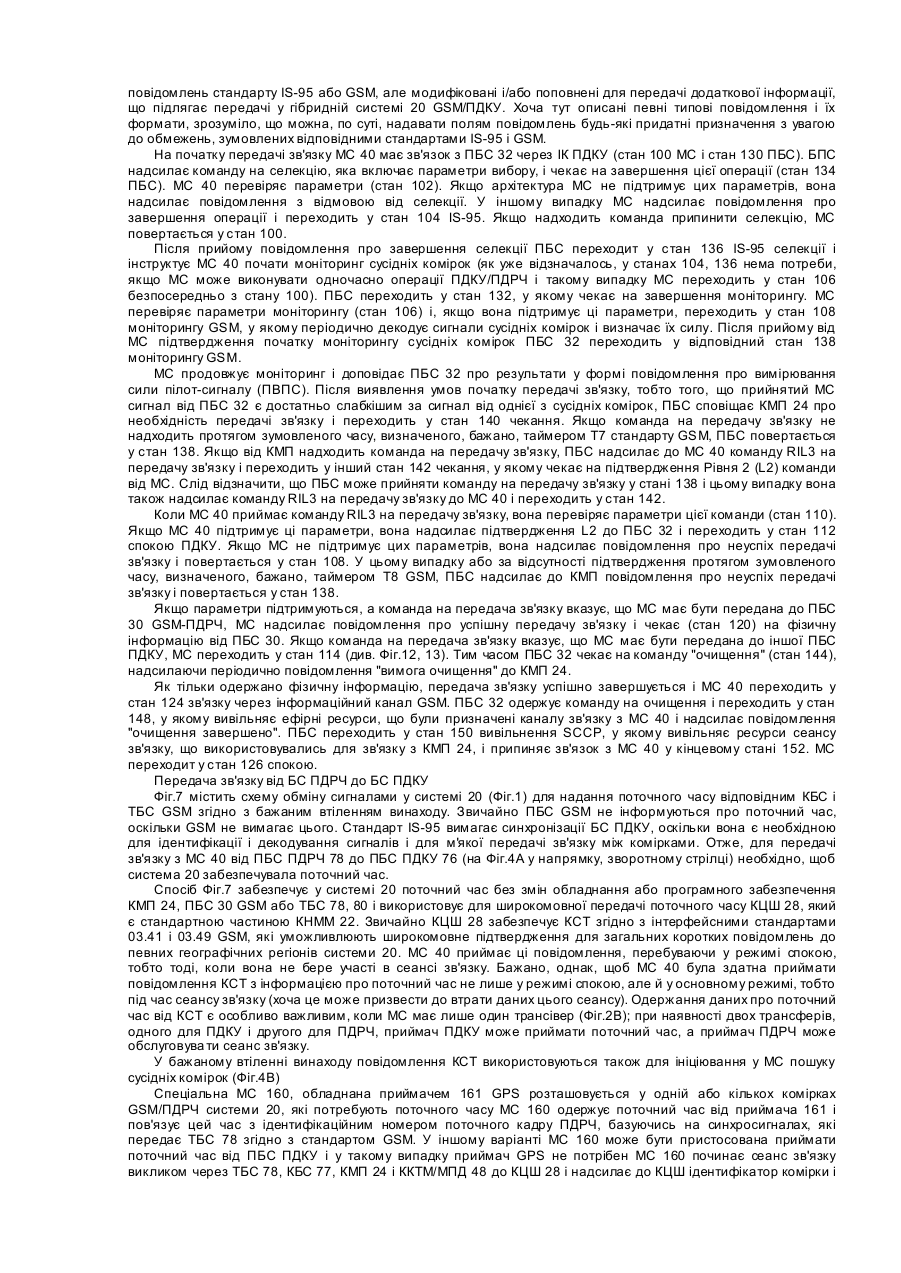

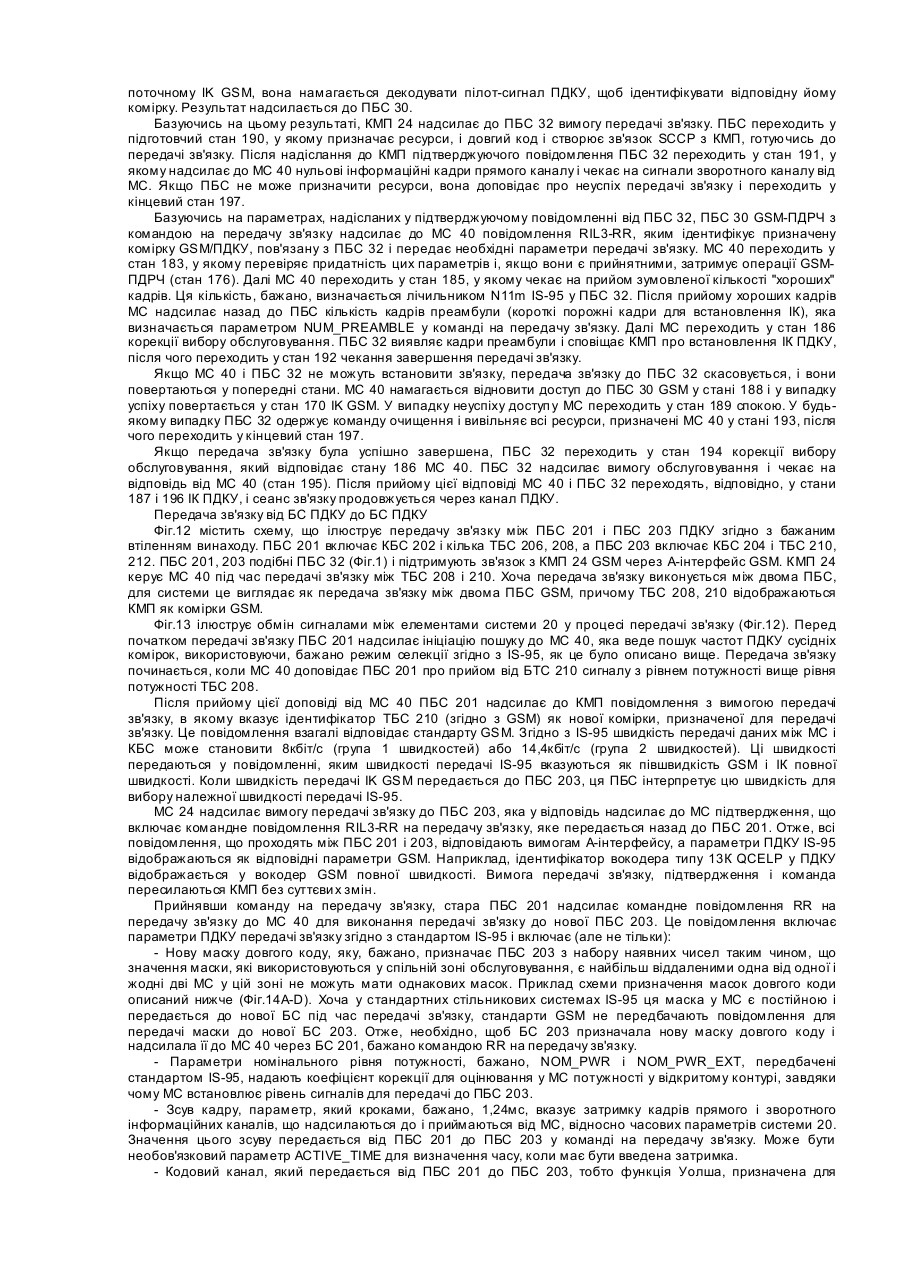

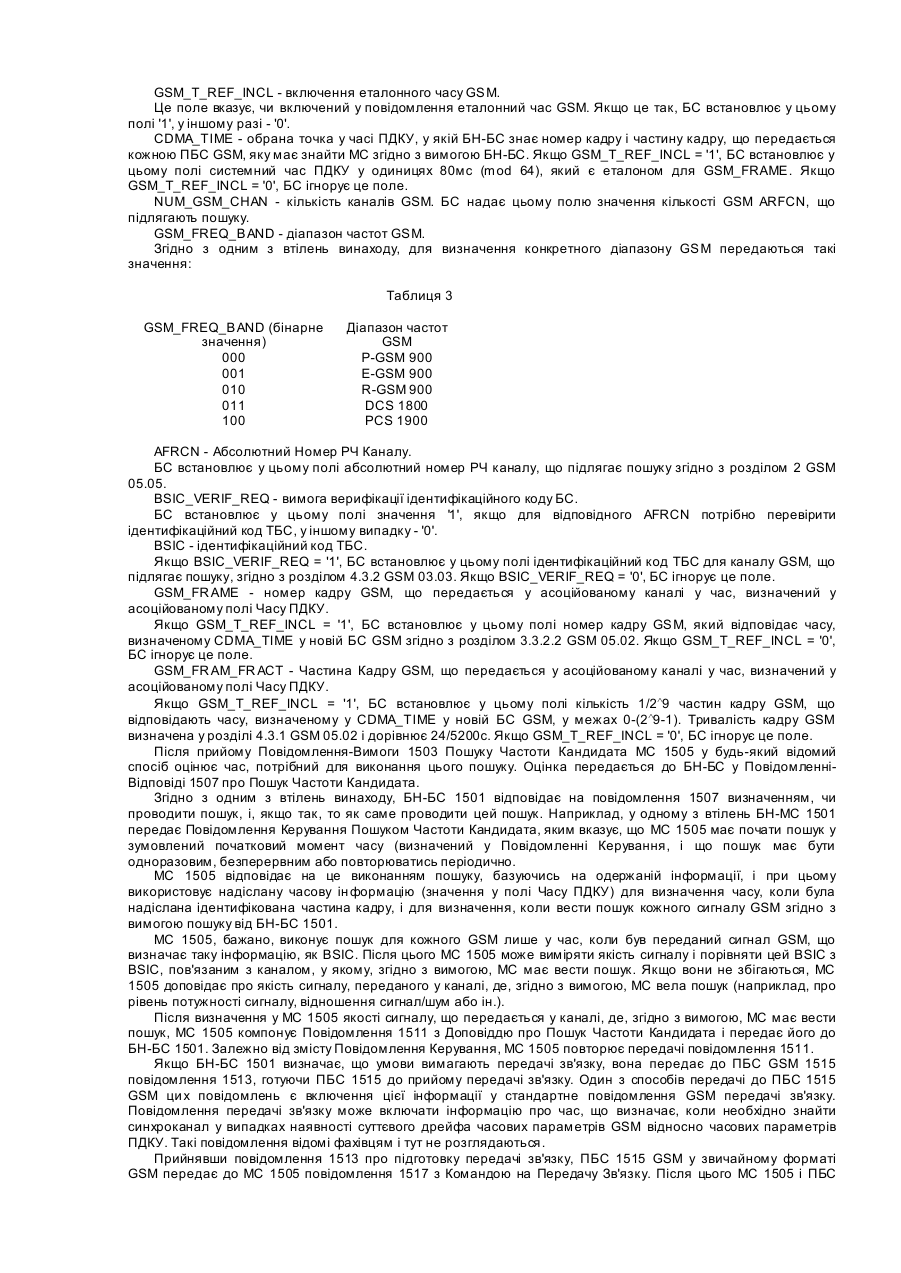

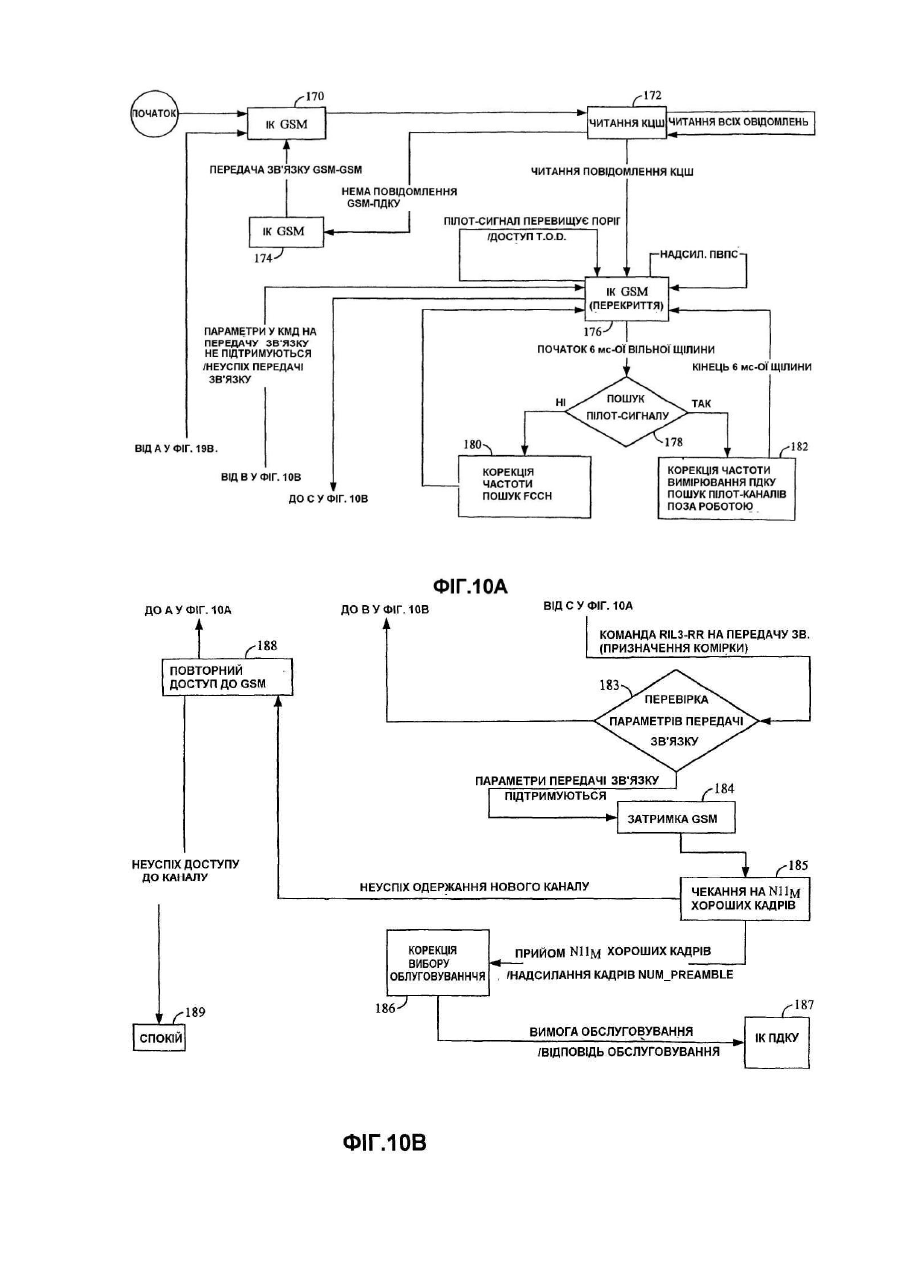

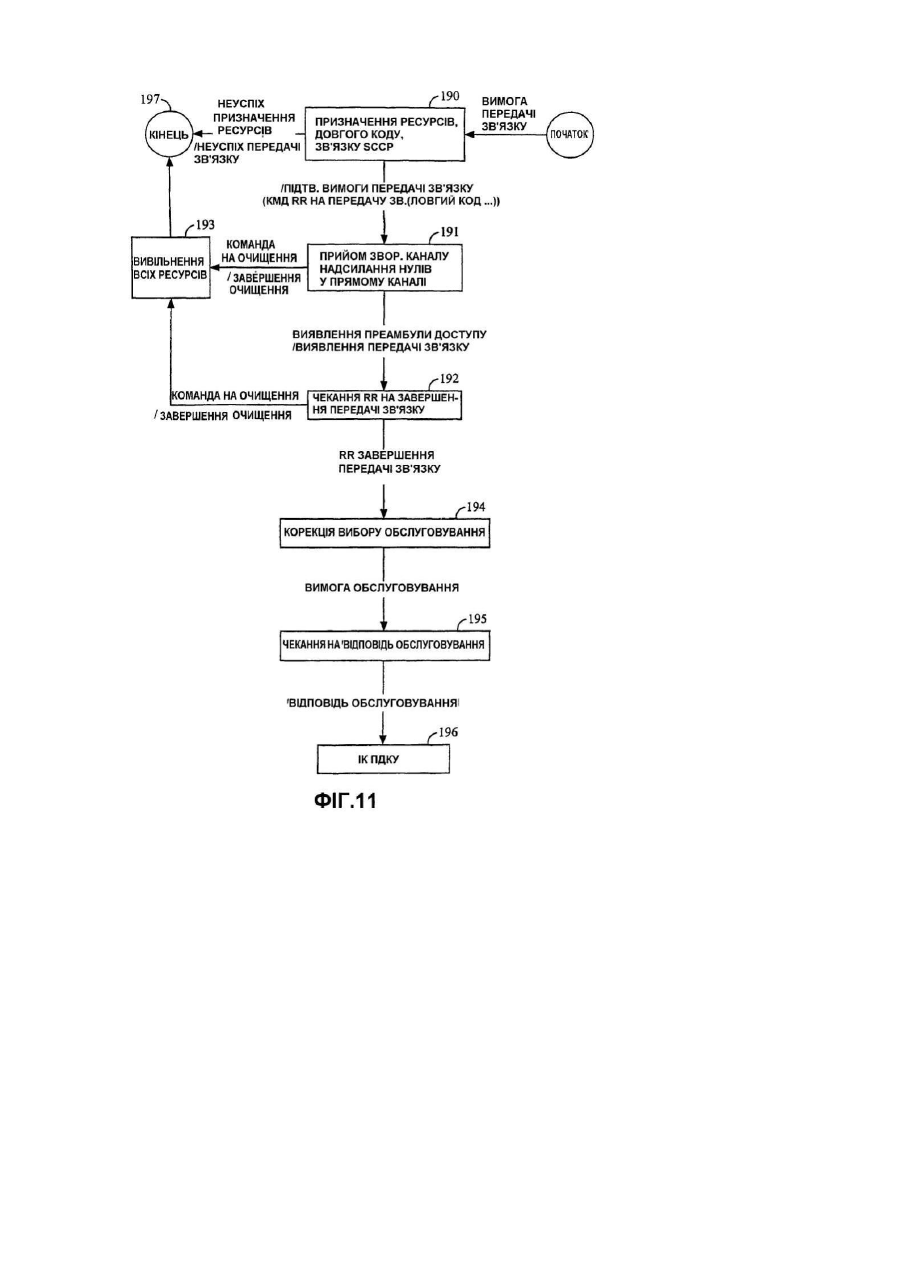

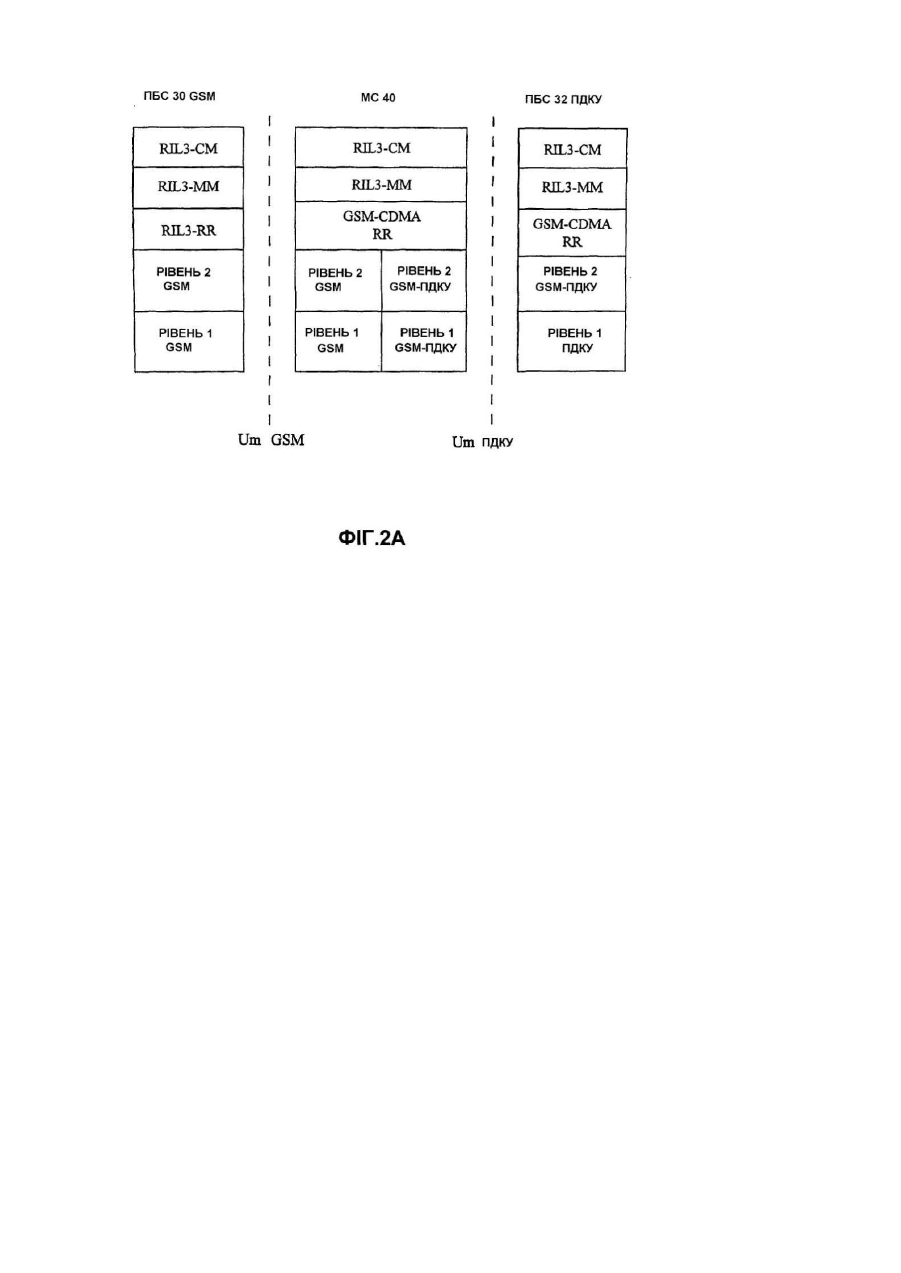

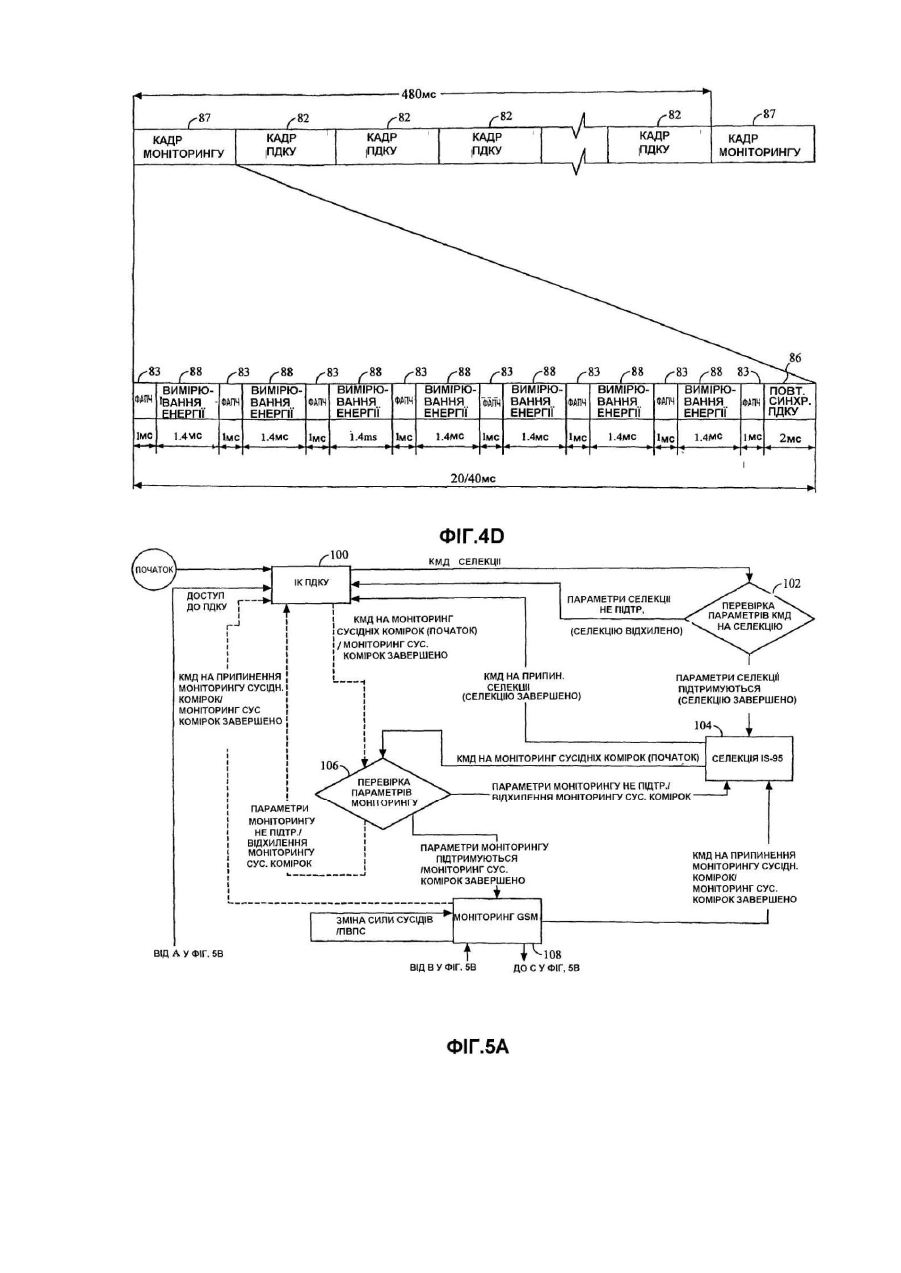

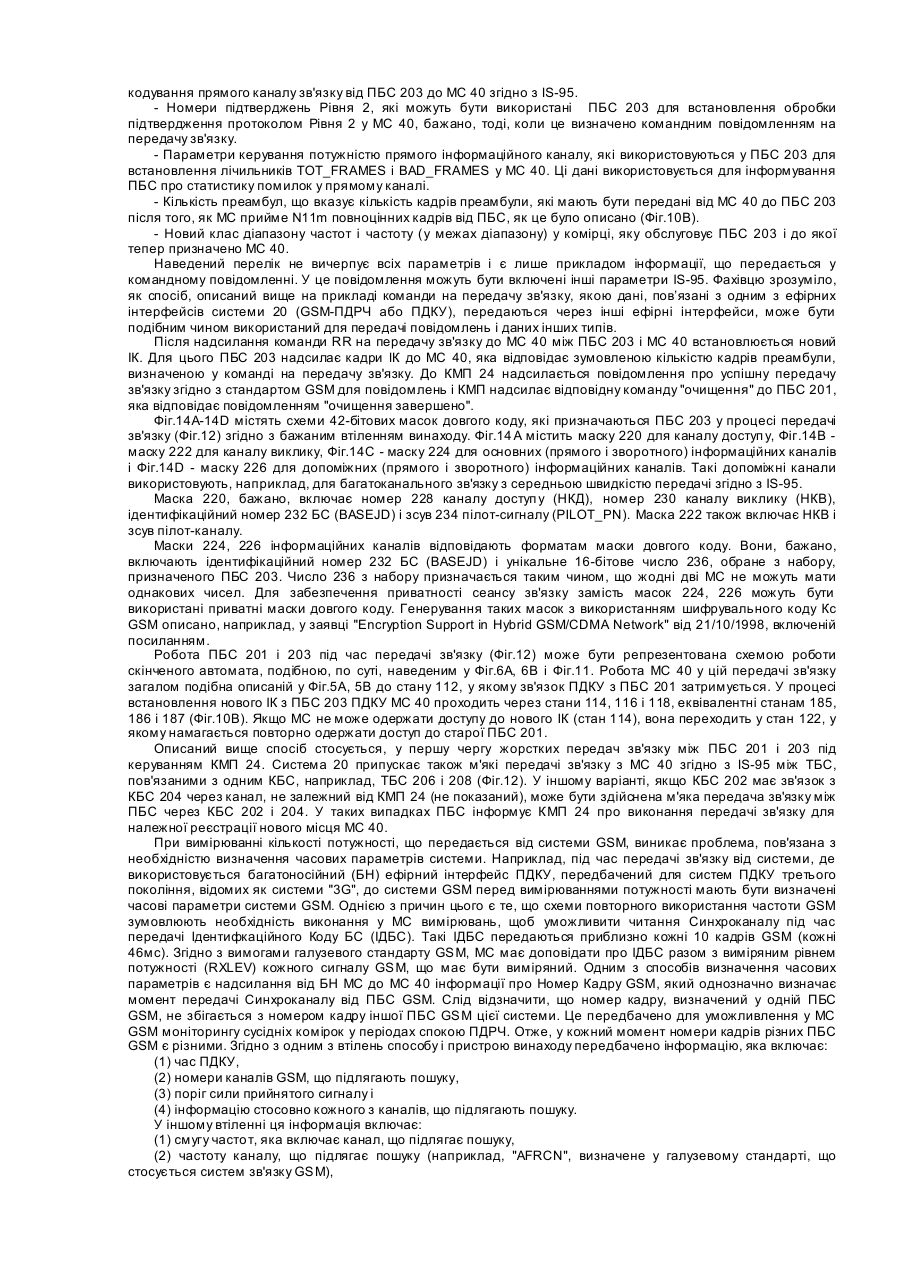

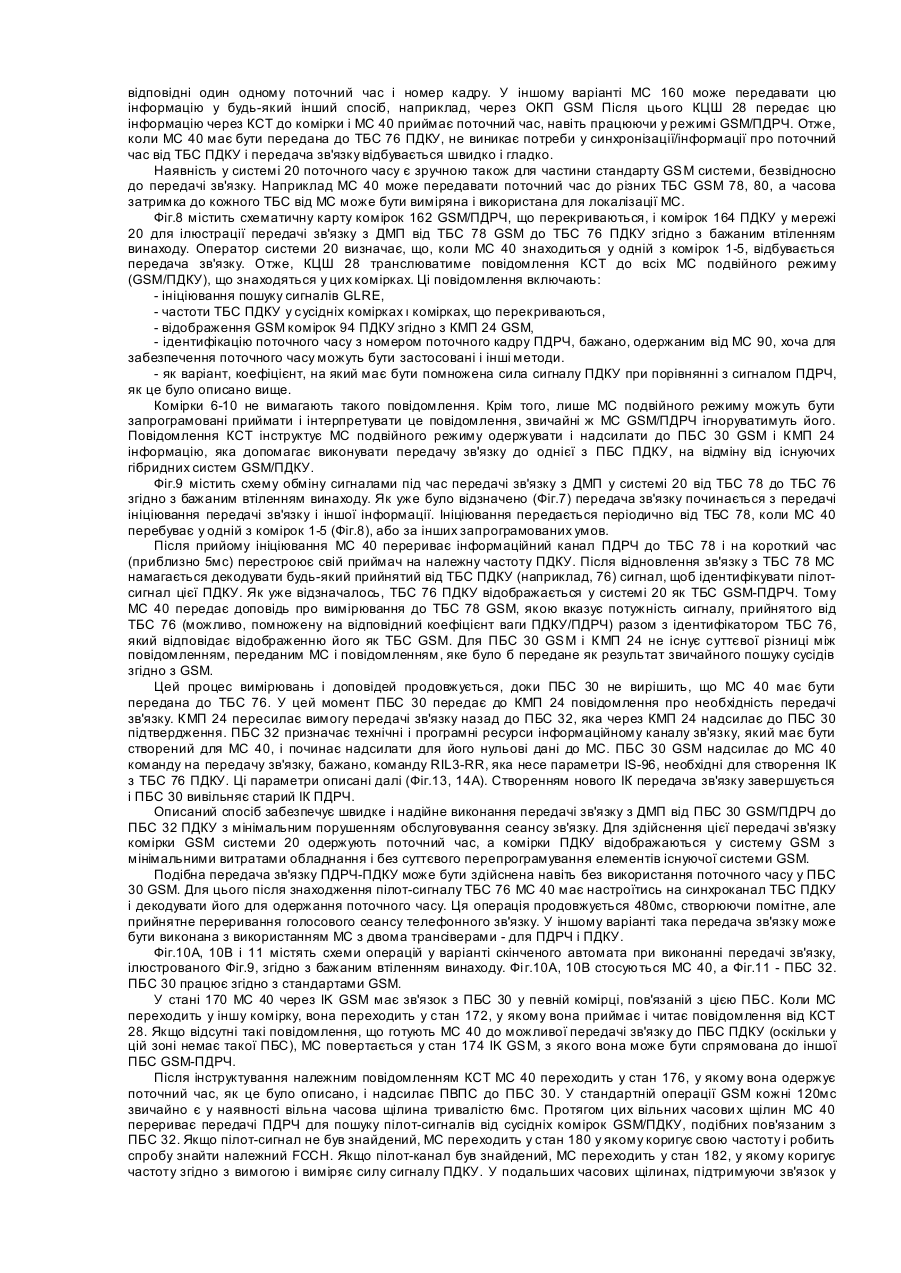

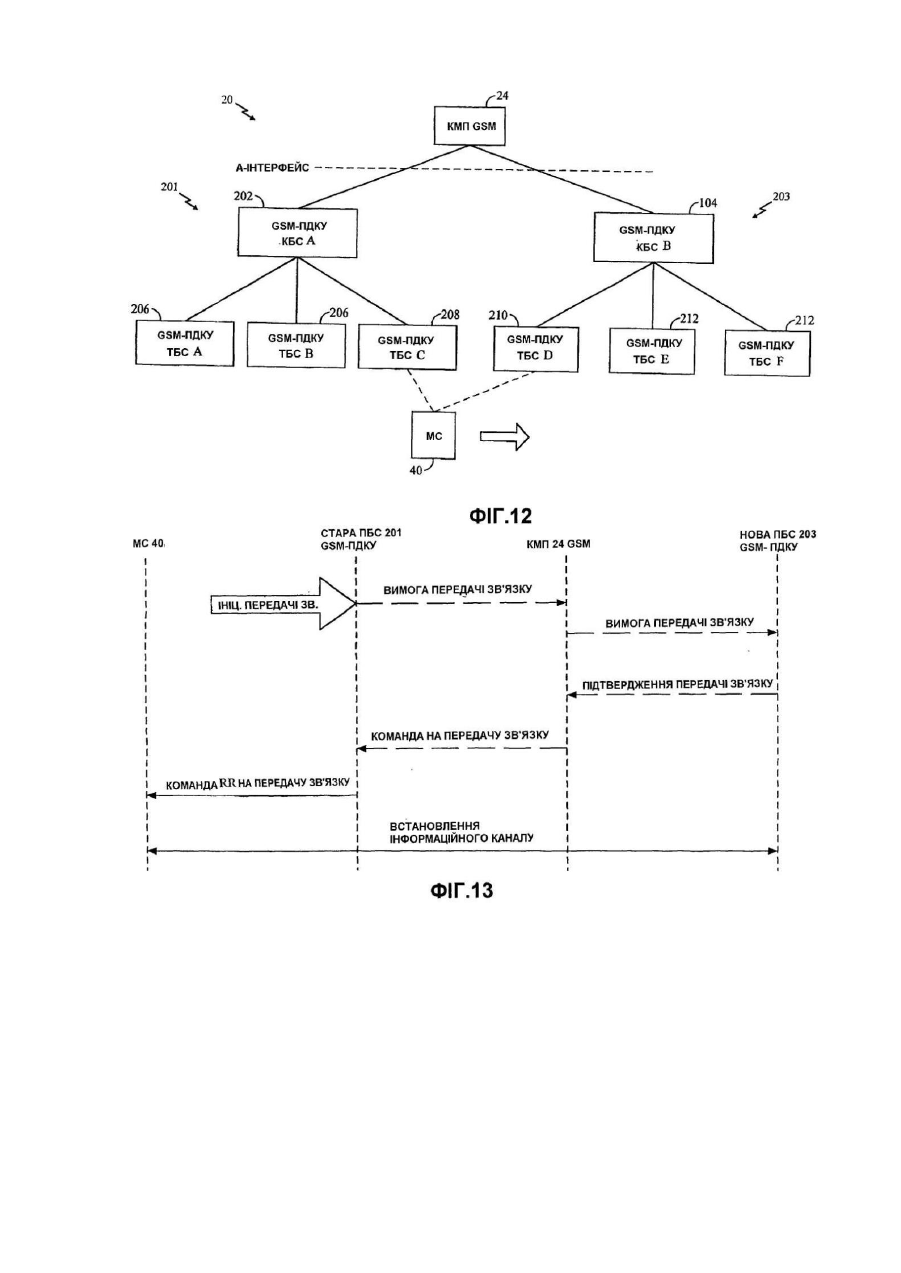

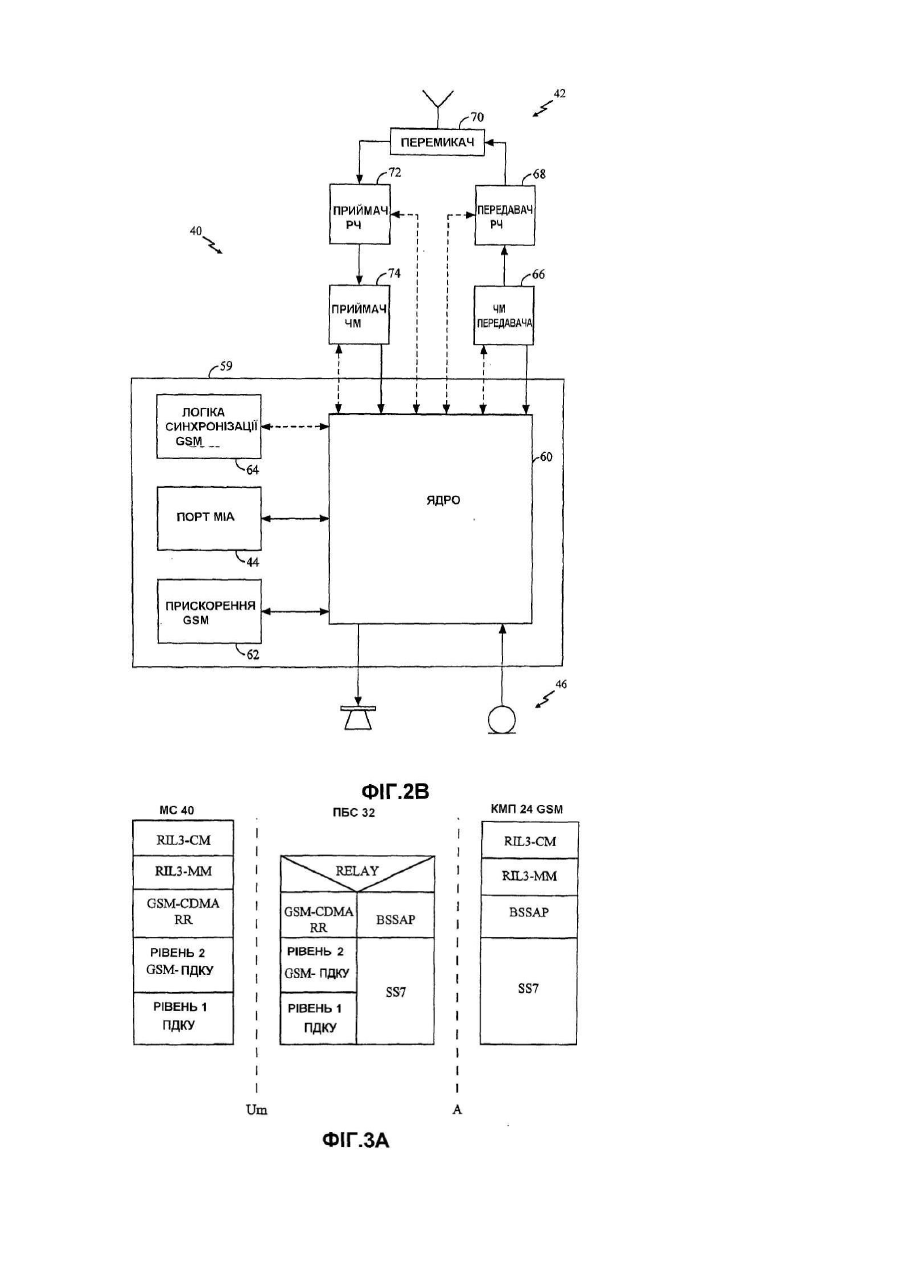

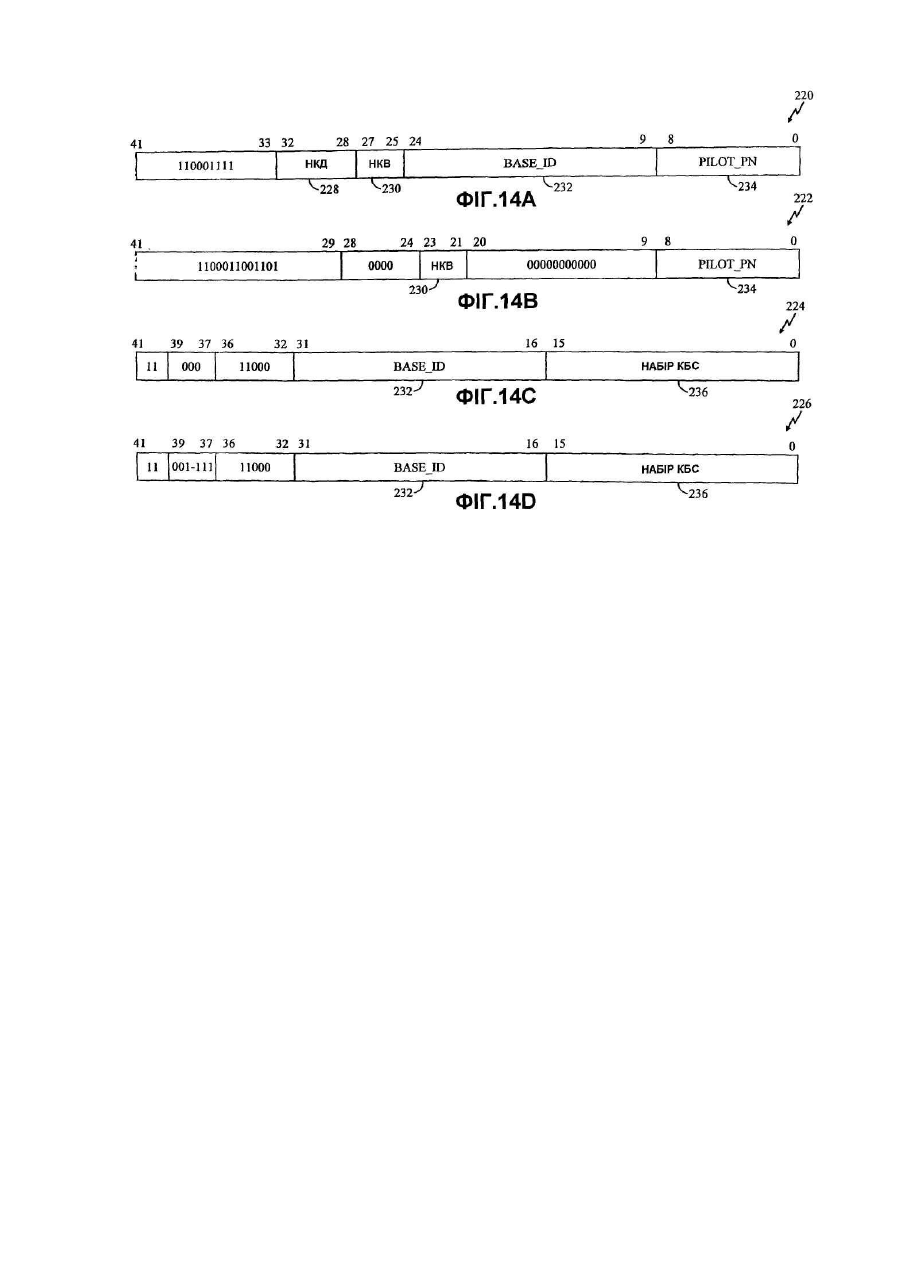

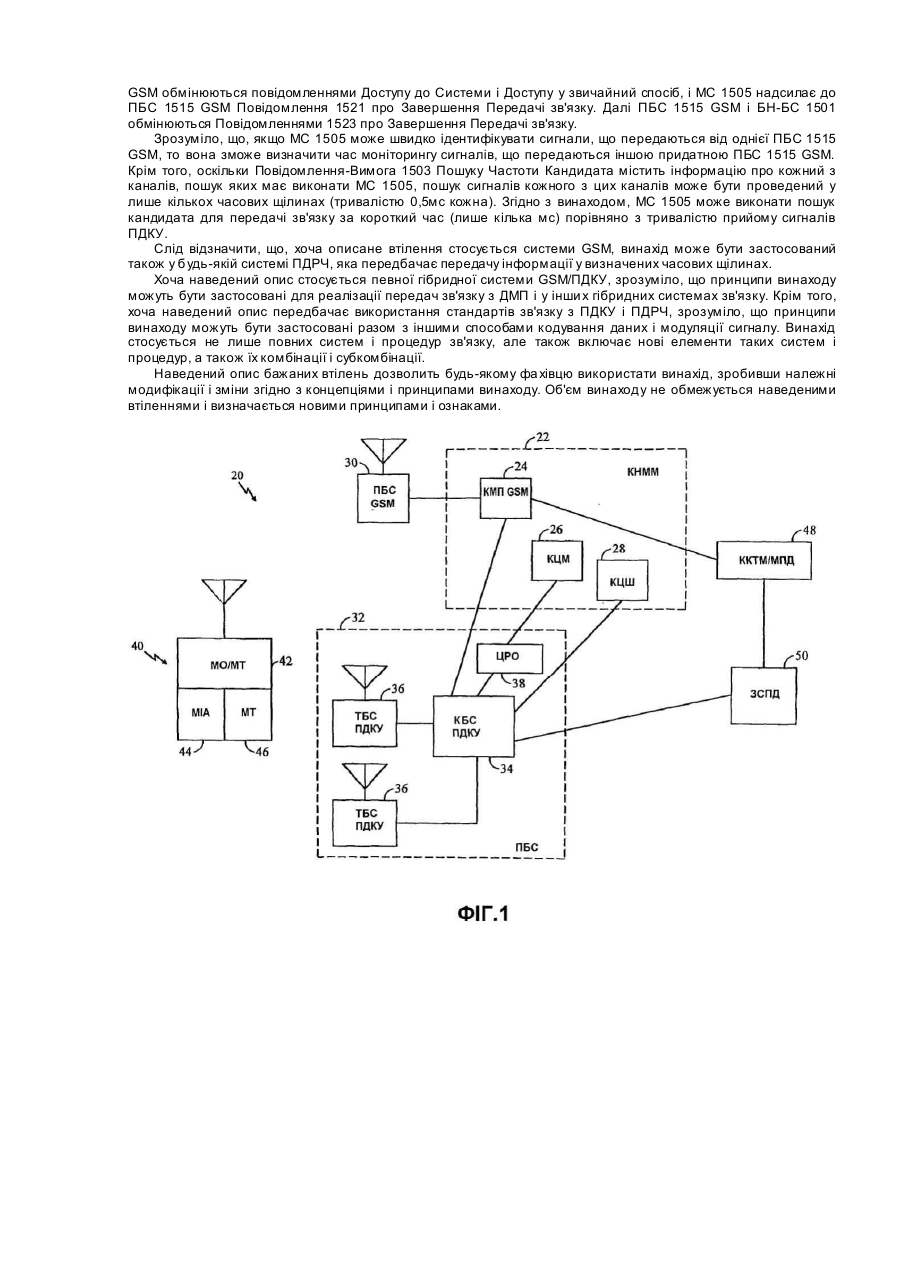

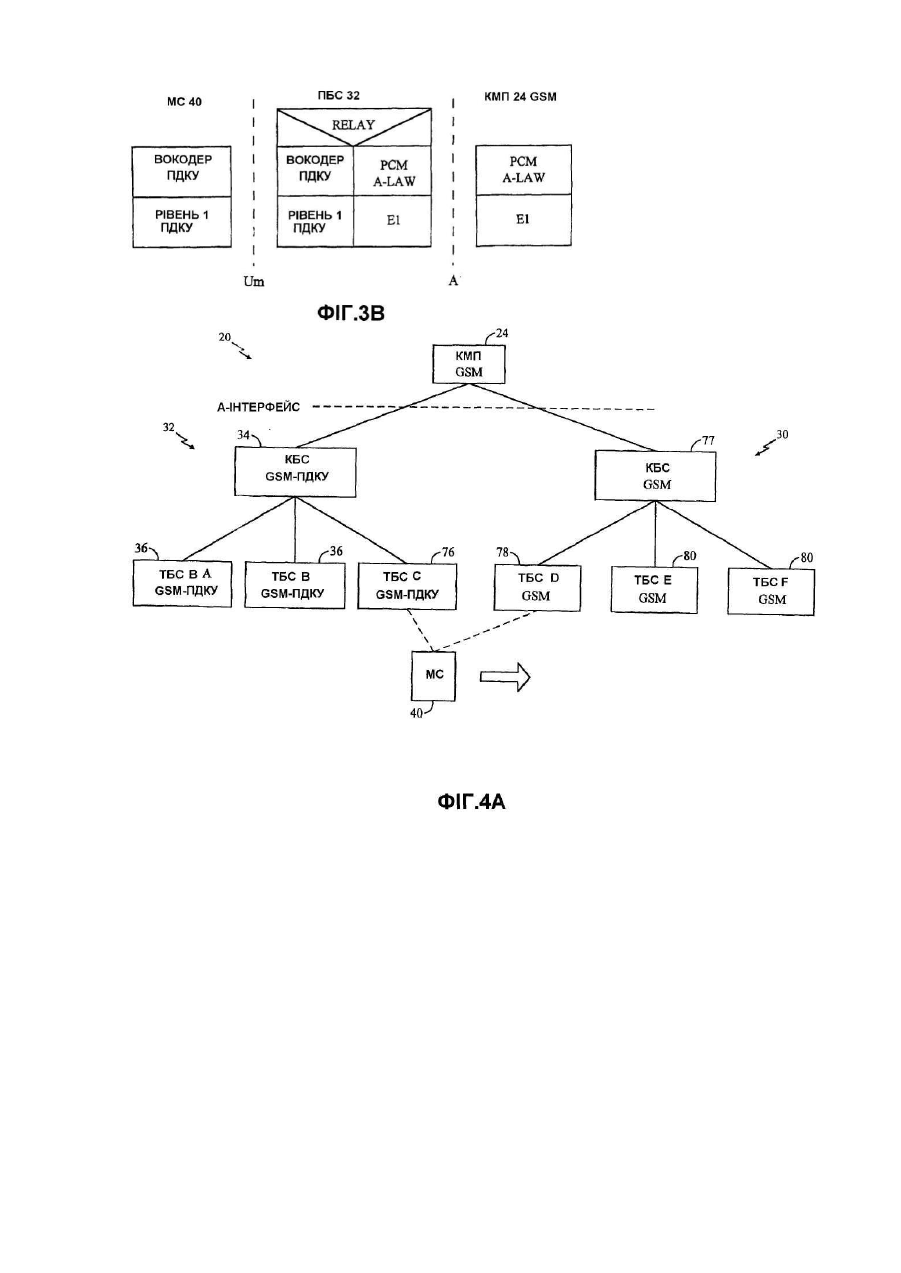

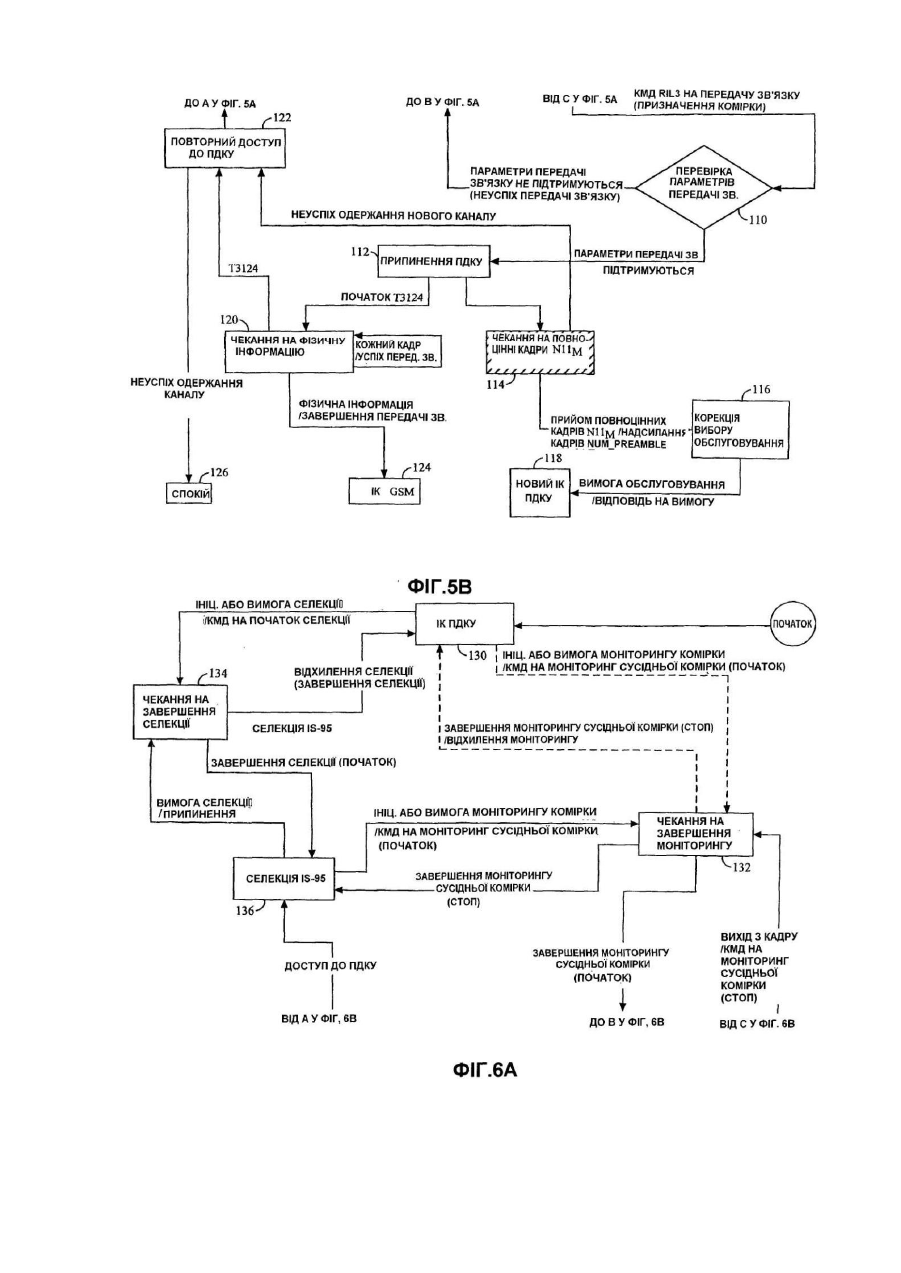

Винахід стосується безпровідного зв'язку, зокрема, удосконалених стільникових телефонних мереж. Глобальна система мобільного зв'язку (GSM) використовується у стільникових телефонних системах у багатьох країнах світу і надає широкий вибір мережевих послуг і стандартів. Мережі GSM базуються на паралельному доступі з розділенням часу (TDMA ). У таких мережах кожний мобільний абонентський пристрій у кожний момент має зв'язок лише з однією базовою станцією (БС). Коли абонент переходить з однієї комірки у іншу, відбувається "жорстка передача зв'язку", під час якої БС, з якою мав зв'язок абонент, розриває цей зв'язок, а її місце займає інша БС. Паралельний доступ з кодовим ущільненням каналів (CDMA) є удосконаленою технологією цифрового зв'язку, яка забезпечує більш ефективне використання смуги радіочастот порівняно з ТРМА, і більш надійний, вільний від завмирань зв'язок між стільниковими телефонними абонентами і базовими станціями (БС). Головним стандартом CDMA є стандарт ТІА/ЕІА IS-95 Асоціації Зв'язку США. Цей протокол передбачає можливість "м'якої передачі зв'язку" (або "передачі зв'язку"), під час якої, переходячи з однієї комірки у іншу, абонентський пристрій тимчасово має одночасний зв'язок з двома або більше БС. Така передача зв'язку уможливлюється особливостями CDMA і знижує імовірність втрати зв'язку, що часто трапляється під час жорсткої передачі зв'язку. У патенті PCT/US96/20764, включеному у цей опис посиланням, описано без-провідну систему зв'язку з використанням ефірного інтерфейсу (тобто базових протоколів радіочастотного (РЧ) зв'язку) для протоколів і обслуговування мережі GSM. У цій системі, деякі або всі БС ПДРЧ і абонентські пристрої існуючої мережі GSM замінюються або доповнюються відповідним обладнанням СDМА. У цій системі БС CDMA адаптовані для зв'язку з мережею GSM через стандартний Α-інтерфейс GSM. У такий спосіб забезпечується основне мережеве обслуговування GSM, а перехід від ПДРЧ до СDМА є прозорим для користувача. Гібридні стільникові мережі зв'язку, які включають елементи як GSM, так і CDMA описані у публікаціях WO 95/24771 і WO 96/21999 і у роботі Tscha et al. "A Subscriber Signalling Gateway between CDMA Mobile Station and GSM Mobile Switching Center" (Користувацький сигнальний перехідний вузол між MC СDМА і комутатором мобільних пристроїв GSM) у Proceedings of the 2nd International Conference on Universal Personal Communications, Ottawa (1993), pp.181-185, включених посиланням. У жодній з цих робіт не розглядається виконання ефективних передач зв'язку між абонентськими пристроями і різними БС таких гібридних мереж. У патенті PCT/US97/00926, включеному у цей опис посланим, описано способи міжсистемної передачі зв'язку між БС систем ПДКУ і гібридної системи ПДРЧ GSM/ПДКУ. БС GSM/ПДКУ генерує маякові пілотсигнали згідно з вимогами ПДКУ. Під час телефонного сеансу зв'язку абонентський пристрій виявляє пілотсигнали і сповіщає контролер БС про це. Після цього абонентський пристрій передається від БС ПДКУ до БС ПДРЧ без переривання сеансу. Об'єктом винаходу є спосіб і пристрій для використання у змішаній стільниковій системі зв'язку ПДРЧ/ПДКУ. Ще одним об'єктом винаходу є удосконалені спосіб і пристрій для виконання передачі зв'язку між БС ПДРЧ і ПДКУ без переривання зв'язку. У бажаному втіленні винаходу змішана стільникова система зв'язку GSM/ПДКУ включає як БС ПДРЧ, такі БС ПДКУ, які разом працюють під керуванням комутатора мобільних пристроїв (КМП). Системи такого типа описані у вже згаданих патентах. Абонентський пристрій системи, який називають також мобільною станцією (MC), може мати зв'язок з БС обох типів, переходячи належним чином між ефірними інтерфейсами ПДРЧ і ПДКУ, але з переважним використанням мережевих протоколів GSM у інтерфейсах обох типів. Особливістю бажаних втілень винаходу є можливість базувати систему зв'язку на існуючій інфраструктурі GSM/ПДКУ з доданням БС ПДКУ без суттєви х модифікацій цієї інфраструктури. Для визначення, коли саме необхідно виконувати передачу зв'язку, MC, що має зв'язок з поточною БС одного типу (ПДКУ або ПДРЧ), веде моніторинг РЧ сигналів, що надходять від іншої БС, яка може бути іншого типу (відповідно, ПДРЧ або ПДКУ). Обмін повідомленнями між поточною БС і MC дозволяє MC одержати належну синхронізаційну інформацію, що стосується нової БС, і інформувати поточну БС про цю інформацію. Ця інформація використовується системою, щоб уможливити для MC встановлення ефірного інтерфейсу з новою БС, після чого передача зв'язку відбувається без суттєвого переривання зв'язку між MC і системою. Згідно з винаходом, такі передачі зв'язку між БС названо "передачами зв'язку за допомогою мобільного пристрою"(далі - передача зв’язку з ДМП або ПЗМП). Такі ПЗМП використовуються у існуючих системах GSM і ПДКУ, причому MC виміряє і сповіщає про силу сигналів, прийнятих від трансівера БС сусідньої комірки перед переходом до цієї комірки. У запропонованих досі гібридних системах GSM/ПДКУ MC вважаються здатними у кожний момент приймати сигнали або від БС ПДКУ, або від БС ПДРЧ (або маяків ПДКУ, пов'язаних з БС ПДРЧ, як це передбачено у вже згаданому патенті PCT/US97/00926), але не від обох, і тому не може надавати допомогу такого типу. Допомога з боку мобільного пристрою згідно з винаходом дозволяє виконувати передачі зв'язку більш плавно і надійно, ніж це було можливо досі. У деяких бажаних втіленнях винаходу MC під час сеансу зв'язку виконує перехід між режимами ПДРЧ і ПДКУ згідно з інструкціями від БС, з якою ця MC має зв'язок. Перед передачею зв'язку MC приймає сигнали від БС як ПДРЧ, так і ПДКУ, і доповідає БС про ці сигнали. Ця інформація надсилається до КМП використовується у КМП для започаткування передачі зв'язку. MC, бажано, має лише один трансівер і тому у кожний момент може мати зв'язок або з БС ПДРЧ, або з БС ПДКУ, але не з обома разом (однак, згідно з IS-95, MC може одночасно мати зв'язок з кількома БС ПДКУ). Кожна БС GSM/ПДКУ має власний синхронізаційний годинник, з яким синхронізовані MC, які мають з нею зв'язок, а БС ПДКУ взаємно синхронізовані з реальним часом. Отже, переходячи між БС ПДРЧ і ПДКУ, MC у кожному випадку має синхронізувати свою роботу згідно з сигналами синхронізації без суттєвого переривання телефонного сеансу зв'язку. У деяких з бажаних втілень MC має зв'язок з БС ПДКУ у момент визначення можливості передачі зв'язку до БС GSM/ПДКУ. Передачі у режимі ПДКУ від трансівера MC тимчасово перериваються і у цей час MC виконує пошук сусідів GSM згідно з стандартом GSM, щоб знайти БС ПДРЧ і синхронізуватись з нею. Бажано переривати цю передачу на тривалість одного кадру, тобто 20мс, створюючи неробочу часову щілину згідно з стандартом IS-95. Після ідентифікування БС ПДРЧ і обміну належними повідомленнями відкривається інформаційний канал зв'язку з цією БС і MC перемикається до БС ПДРЧ, причому переривання поточного сеансу зв'язку суттєво мінімізується. У інших втіленнях MC має зв'язок з БС ПДРЧ у момент визначення необхідності передачі зв'язку до БС ПДКУ. Щоб синхронізуватись з БС ПДКУ, MC одержує точний поточний час від БС ПДРЧ, оскільки мережа GSM оснащена обладнанням, необхідним для визначення і трансляції цього часу. Бажано, щоб мережа мала коміркову систему трансляції (КСТ) стандарту GSM для прийому поточного часу від, наприклад, Глобальної Системи Радіовизначення (GPS) або від однієї або кількох БС ПДКУ і трансляції її до всіх MC мережі. У іншому варіанті MC тимчасово перериває прийом від БС ПДРЧ для встановлення зв'язку з БС ПДКУ і синхронізації з поточним часом. Отже, незважаючи на деяке погіршення сигналу, викликане такою неробочою часовою щілиною, передача зв'язку з ДМП від ПДРЧ до ПДКУ є взагалі більш надійної і менш турбуючою для користувача MC, ніж це було можливо у іншому варіанті. Хоча тут розглядаються MC з лише одним трансівером для використання з ПДРЧ і ПДКУ, зрозуміло, що винахід може бути застосований також у абонентських пристроях і обладнанні системи інших типів, зокрема, з окремими або частково інтегрованими трансіверами ПДРЧ/ПДКУ. Прийом даних, бажано, включає прийом ідентифікатора другої БС, базований на декодуванні у MC сигналу, прийнятого через другий ефірний інтерфейс. Бажане втілення передбачає передачу від першої БС до MC списку частот БС системи другого тип у для виконання у MC пошукового прийому сигналів на частоті з цього списку. Передача зв'язку з MC, бажано, включає передачу команди на передачу зв'язку від першої БС. У бажаному втіленні передача зв'язку з MC включає надсилання початкової передачі через другий ефірний інтерфейс у відповідь на команду на передачу зв'язку, а спосіб включає повторне встановлення каналу зв'язку через перший ефірний інтерфейс, якщо початкова передача через другий ефірний інтерфейс не була успішно прийнята. Передача команди на передачу зв'язку, бажано, включає передачу через перший ефірний інтерфейс команди, яка включає параметри другого ефірного інтерфейсу. Найбільш бажано, щоб передача команди включала передачу команди згідно з стандартом GSM, яка включає параметри, визначені згідно з стандартом IS-95, зокрема, включає серед цих параметрів довгий код IS-95. Встановлення каналу зв'язку і прийом даних у відповідь на сигнал, бажано, включають встановлення каналу зв'язку і прийом сигналу у MC одним РЧ трансівером. У бажаному втіленні один (перший або другий ефірний інтерфейс) включає інтерфейс ПДРЧ, а другий з цих інтерфейсів включає інтерфейс ПДКУ, причому інтерфейс ПДРЧ, бажано, включає інтерфейс GSM, а інтерфейс ПДКУ має конфігурацію, яка забезпечує передачу мережевих повідомлень GSM. Бажано, щоб інтерфейс ПДКУ відповідав стандарту IS-95. Встановлення каналу зв'язку, бажано, включає використання єдиного рівня протокола керування радіоресурсами для керування першим ефірним інтерфейсом, а передача зв'язку з MC включає використання цього єдиного рівня протокола керування радіоресурсами для керування другим ефірним інтерфейсом. Прийом даних від MC, бажано, включає визначення області перекриття між першою зоною, що обслуговується першим ефірним інтерфейсом, і другою зоною, що обслуговується другим ефірним інтерфейсом, і ініціювання прийому мобільною станцією даних, коли MC знаходиться у цій області перекриття. У бажаному втіленні перший ефірний інтерфейс включає інтерфейс ПДКУ, а другий ефірний інтерфейс включає інтерфейс GSM/ПДКУ, а прийом даних від MC включає стробування MC для переривання каналу зв'язку ПДКУ і, отже, прийому і декодування сигналу GSM/ПДКУ. Стробування MC, бажано, включає переривання каналу зв'язку ПДКУ на тривалість кадру IS-95, а прийом даних включає прийом ідентифікатора другої БС, базуючись на декодуванні у MC корекції частоти GSM і каналів синхронізації сигналу. У іншому втіленні перший ефірний інтерфейс включає інтерфейс GSM/ПДКУ, а другий ефірний інтерфейс включає інтерфейс ПДКУ, і прийом даних від MC включає інструктування MC перервати канал зв'язку для прийому і декодування сигналу ПДКУ. Прийом даних, бажано, включає передачу інформації про поточний час через інтерфейс GSM/ПДКУ, а передача інформації про поточний час включає трансляцію інформації про поточний час для системи з використанням коміркового широкомовного обслуговування GSM, причому трансляція інформації про поточний час включає прийом поточного часу і асоційованого номера кадру GSM від трансівера, що має у системі зв'язок з БС першого типу. Для одержання поточного часу MC, бажано, декодує синхро-канал сигналу ПДКУ. У бажаному втіленні спосіб включає визначення місця базової станції у відповідь на передачу поточного часу до кількох БС системи. Введення поточного часу включає відкриття сеансу зв'язку трансівера, який має інформацію про поточний час з комірковим центром широкомовлення, а відкриття сеансу зв'язку, бажано, включає прийом інформації про поточний час від пристрою GPS. У іншому варіанті відкриття сеансу зв'язку включає прийом інформації про поточний час від комірки ПДКУ, пов'язаної з системою GPS. Згідно з бажаним втіленням винаходу, у системі безпровідного мобільного зв'язку GSM, яка включає першу підсистему БС і другу підсистему, причому щонайменше одна з цих підсистем працює згідно з ефірним інтерфейсом ПДКУ, запропоновано спосіб передачі у цій системі зв'язку з MC від першої підсистеми БС до другої підсистеми БС, який включає: - відображення щонайменше однієї з першої і другої підсистем, яка працює згідно з ефірним інтерфейсом ПДКУ, як підсистеми GSM/ПДКУ, - встановлення каналу зв'язку між MC і першою підсистемою БС таким чином, що MC приймає перший сигнал від першої підсистеми БС, - прийом даних від MC, переданих у відповідь на сигнал, прийнятий MC від другої підсистеми БС, без суттєвого переривання каналу зв'язку з першою підсистемою БС, - порівняння сил першого і другого сигналу так, якби перша і друга підсистеми БС були підсистемами GSM/ПДКУ, і - передачу зв'язку з MC від першої до др угої підсистем БС у відповідь на порівняння сил сигналів. Відображення щонайменше однієї з підсистем, що працює згідно з ефірним інтерфейсом ПДКУ, бажано, включає призначення цій підсистемі частоти і місця згідно з GSM. Встановлення каналу зв'язку і передача зв'язку з MC, бажано, включають обмін повідомленнями між першою і другою підсистемами і КМП системи через Α-інтерфейс GSM. Бажано, щоб перша і друга підсистеми БС працювали згідно з ефірним інтерфейсом ПДКУ, а передача зв'язку з MC включала передачу нового довгого коду IS-95 через А-інтерфейс без суттєвого відхилення від протоколів А-інтерфейсу. Прийом даних від MC, бажано, включає застосування зважувального коефіцієнта до другого сигналу, і порівняння сил сигналів включає порівняння зваженого сигналу, а застосування зважувального коефіцієнта включає передачу зважувального коефіцієнта до MC, яка застосовує цей коефіцієнт до другого сигналу. Застосування зважувального коефіцієнта, бажано, включає варіювання цього коефіцієнта згідно з умовами мережі у системі. У бажаному втіленні винахід включає пристрій безпровідного зв'язку для системи мобільного безпровідного зв'язку, який включає: - БС першого типу, яка передає і приймає перший сигнал згідно з першим ефірним інтерфейсом, - БС другого типу, яка передає і приймає перший сигнал згідно з другим ефірним інтерфейсом, - MC, яка приймає другий сигнал через другий ефірний інтерфейс від БС другого тип у, підтримуючи одночасно канал зв'язку через перший ефірний інтерфейс з БС першого типу, і передає дані до БС першого типу у відповідь на другий сигнал, внаслідок чого зв'язок з MC передається від першої БС до другої БС у відповідь на передані дані. Дані, що передаються від MC, бажано, включають дані вимірювання сили сигналу і, таким чином, передача зв'язку з MC відбувається у відповідь на порівняння сил першого і другого сигналів. Бажано при вимірюванні сили сигналу застосовувати зважувальний коефіцієнт, який варіюється згідно з умовами мережі у системі, і передавати цей коефіцієнт у каналі зв'язку до MC, яка використовує його при вимірюванні. MC, бажано, декодує другий сигнал для ідентифікації БС другого тип у. БС першого типу, бажано, передає до MC список частот БС системи другого типу для виконання у MC пошукового прийому другого сигналу на частоті з цього списку. БС першого типу, бажано, передає до MC команду на передачу зв'язку, і цим зв'язок з MC передається від першої до другої БС. У бажаному втіленні початкова передача здійснюється через другий ефірний інтерфейс у відповідь на команду на передачу зв'язку, і MC відновлює канал зв'язку через перший ефірний інтерфейс, якщо початкова передача через другий ефірний інтерфейс не була успішно прийнята. Команда на передачу зв'язку, бажано, включає параметри другого ефірного інтерфейсу. Найбільш бажано, щоб команда суттєва відповідала стандарту GSM і включала параметри, визначені згідно з стандартом IS-95, зокрема, включала серед цих параметрів довгий код IS-95. MC, бажано, має єдиний трансівер, здатний підтримувати зв'язок з БС як першого, так і другого типів. У бажаному втіленні один (перший або другий ефірний інтерфейс) включає інтерфейс ПДРЧ, а другий з цих інтерфейсів включає інтерфейс ПДКУ, причому інтерфейс ПДКУ має конфігурацію, яка забезпечує передачу мережевих повідомлень GSM. Бажано, щоб інтерфейс ПДКУ відповідав стандарту IS-95. Бажано також, щоб MC використовувала єдиний рівень протокола керування радіоресурсами для керування першим і другим ефірними інтерфейсами. Бажано, щоб БС ініціювала прийом мобільною станцією другого сигналу через другий ефірний інтерфейс, коли MC знаходиться у області перекриття між першою зоною, що обслуговується першим ефірним інтерфейсом, і другою зоною, що обслуговується другим ефірним інтерфейсом. У бажаному втіленні перший ефірний інтерфейс включає інтерфейс ПДКУ, другий ефірний інтерфейс включає інтерфейс GSM/ПДКУ, а БС першого типу стробує MC для переривання каналу зв'язку і уможливлення цим прийому і декодування сигналу GSM/ПДКУ. MC, бажано, перериває канал зв'язку ПДКУ на тривалість кадру IS-95 і декодує корекцію частоти GSM і каналів синхронізації сигналу. У іншому втіленні перший ефірний інтерфейс включає інтерфейс GSM/ПДКУ, а другий ефірний інтерфейс включає інтерфейс ПДКУ, і БС першого типу інструктує MC перервати канал зв'язку для прийому і декодування сигналу ПДКУ. БС першого типу, бажано, передає до MC інформацію про поточний час через інтерфейс GSM/ПДКУ. Бажано, щоб пристрій включав комірковий центр широкомовлення GSM, який передає для всієї системи інформацію про поточний час і приймає інформацію про поточний час і асоційований номер кадру GSM від трансівера, що має у системі зв'язок з БС першого типу. Замість або на додаток до цього для одержання поточного часу MC декодує синхро-канал сигналу ПДКУ. Комірковий центр широкомовлення GSM, бажано, передає повідомлення широкомовного обслуговування до MC для ініціювання пошуку мобільною станцією другого сигналу, а МС приймає це повідомлення, працюючи у призначеному для цього режимі. Замість або на додаток до цього MC обробляє сигнал ПДКУ, щоб ідентифікувати пілот-сигнал ПДКУ. MC, бажано, приймає сигнал ПДКУ у першій часовій щілині ПДРЧ і обробляє його протягом наступної часової щілини ПДРЧ, підтримуючи зв'язок з БС через інтерфейс ПДРЧ і генеручи при цьому дані для передачі до БС. Винахід включає також пристрій для передачі інформації про поточний час до MC у безпровідній системі зв'язку GSM, який включає комірковий центр широкомовлення, що передає інформацію до MC через коміркову систему широкомовлення GSM. Бажано, щоб цей пристрій включав трансівер для підтримання зв'язку з системою, який передає поточний час і асоційований номер кадру GSM до коміркового центру широкомовлення і ініціює виклик даних через систему до цього центру для передачі поточного часу і асоційованого номера кадру GSM. Бажано синхронізувати MC з сигналом ПДКУ з використанням для цього поточного часу. Бажано також, щоб MC приймала інформацію від коміркової системи широкомовлення, працюючи у призначеному для цього режимі. Бажане втілення системи передбачає також використання у безпровідній системі зв'язку пристрою для введення інформації про поточний час у контролер зв'язків, який включає: - приймач сигналу часу, який приймає інформацію про поточний час від джерела часу, і - радіотрансівер, який приймає інформацію про поточний час від приймача сигналу часу і через систему ініціює сеанс зв'язку з контролером зв'язків для передачі цієї інформації. Бажано, щоб контролер зв'язків включав комірковий центр широкомовлення GSM, у якому радіотрансівер приймає у системі від БС номер кадру GSM і передає цей номер до коміркового центру широкомовлення разом з інформацією про поточний час. Бажано, щоб приймач сигналу часу приймав інформацію про поточний час від комірки зв'язку ПДКУ і мав у складі радіоприймач. У іншому варіанті приймач сигналу часу включає пристрій GSM. Крім того, бажане втілення системи передбачає використання пристрою для без-провідного мобільного зв'язку у системі зв'язку GSM, який включає: -MC і - першу і другу підсистеми БС, що передають до MC перший і другий сигнали, щонайменше один з яких є сигналом ПДКУ, і відображені у системі GSM як підсистеми БС GSM, причому передача зв'язку з MC від першої підсистеми до другою виконується у відповідь на порівняння сил першого і другого сигналів, прийнятих MC, по суті, таким чином, якби ці перша і друга підсистеми БС працювали згідно з ефірним інтерфейсом GSM/ПДКУ. Бажано призначати підсистемі, що передає сигнал ПДКУ, частоту і місце в системі GSM. Бажано також повідомлення, якими обмінюються перша і друга підсистеми і КМП у системі, проходили через Α-інтерфейс GSM, а перший і другий сигнали включали сигнали ПДКУ. Для передачі зв'язку з MC бажано передавати від другої підсистеми до першої через Α-інтерфейс новий довгий код IS-95 без суттєвого відхилення від протоколів А-інтерфейсу. Бажано, щоб перед порівнянням сил сигналів MC застосовувала зважувальний коефіцієнт до другого сигналу. Для використання у безпровідній системі зв'язку, що включає БС ПДКУ і ПДРЧ, бажане втілення винаходу включає MC, яка має: - один мобільний радіотрансівер, який підтримує зв'язок з БС ПДКУ і ПДРЧ, і - модемний вузол, який кодує сигнали для передачі мобільним трансівером і декодує прийняті ним сигнали таким чином, що сигнали, призначені для БС ПДКУ, кодуються згідно з ПДКУ, а сигнали, призначені для БС ПДРЧ, кодуються згідно з ПДРЧ. Бажано, щоб модемний вузол кодував сигнали згідно з протоколами радіоінтерфейсного рівня GSM. MC, бажано, приймає і обробляє сигнал від БС ПДКУ або від БС ПДРЧ без суттєвого переривання каналу зв'язку між MC і другою з ци х БС. Згідно з бажаним втіленням, винахід включає також спосіб передачі повідомлення до багатьох MC, які працюють у основному режимі у системі безпровідного зв'язку GSM, що має у складі службу коміркового широкомовлення, який включає: - широкомовну передачу повідомлень до MC через службу коміркового широкомовлення і - прийом повідомлень у MC, по суті, припинення основного режиму роботи MC. Бажано, щоб широкомовна передача повідомлень включала надсилання інформації про поточний час і, замість або на додаток до цього, широкомовну передачу повідомлення, яке ініціює пошук. Згідно з бажаним втіленням, винахід включає пристрій для безпровідного мобільного зв'язку, який включає: - комірковий центр широкомовлення, який транслює повідомлення через систему широкомовлення, і - MC, яка, працюючи у основному режимі, приймає повідомлення, по суті, без припинення зв'язку у цьому режимі. Бажано, щоб комірковий центр широкомовлення передавав інформацію про поточний час і, замість або на додаток до цього, здійснював широкомовну передачу повідомлення, що ініціює пошук. Для використання у безпровідній системі зв'язку, що включає БС ПДКУ і ПДРЧ, бажане втілення винаходу включає MC, яка має: - щонайменше один мобільний радіотрансівер, який підтримує зв'язок з БС ПДКУ і ПДРЧ, і - модемний вузол, який обробляє сигнали для передачі цим щонайменше одним трансівером і приймає сигнали згідноз таким набором протоколів зв'язку, який забезпечує кодування сигналів, призначених для БС ПДКУ, згідно з вимогами ПДКУ, а сигнали, призначені для БС ПДРЧ, кодуються згідно з вимогами ПДРЧ, і який включає протокольний рівень керування радіоресурсами для керування зв'язками з БС як, ПДКУ, так і ПДРЧ. Протокольний рівень керування радіоресурсами, бажано, виконує, по суті, всі функції субрівня 3RR Радіоінтерфейсного Рівня GSM. Крім того, бажано, щоб протокольний рівень керування радіоресурсами керував передачею зв'язку з MC від однієї БС до іншої. Згідно з бажаним втіленням, винахід у системі безпровідного мобільного зв'язку GSM, що включає підсистеми БС, щонайменше одна з яких працює згідно з ефірним інтерфейсом ПДКУ, спосіб керування зв'язками MC з підсистемами БС у системі, який включає: - надсилання і прийом сигналів, якими обмінюються MC і одна з підсистем БС через ефірний інтерфейс ПДКУ, і - керування цими надсиланням і прийомом з використанням протокольного рівня зв'язку для керування радіоресурсами, який виконує, по суті, всі функції субрівня 3RR Радіоінтерфейсного Рівня GSM. Крім того, система, бажано, включає підсистеми БС, які працюють згідно з ефірним інтерфейсом ПДРЧ, а спосіб включає: - надсилання і прийом сигналів, якими обмінюються MC і одна з підсистем БС через ефірний інтерфейс ПДРЧ, причому керування цими надсиланням і прийомом виконується з використанням протокольного рівня зв'язку для керування радіоресурсами для керування надсиланням і прийомом сигналів через ефірні інтерфейси як ПДКУ, так і ПДРЧ. Крім того, бажано, щоб спосіб включав передачу зв'язку з MC між БС ПДРЧ і ПДКУ і щоб цією передачею зв'язку керував протокольний рівень зв'язку для керування радіоресурсами. Особливості, об'єкти і переваги винаходу де тально розглядаються у наведеному подальшому описі з посиланнями на креслення, у яких: Фіг.1 - блок-схема гібридної стільникової системи GSM/ПДКУ згідно з бажаним втіленням винаходу, Фіг.2А - блок-схема протоколів зв'язку між MC і підсистемами БС у системі Фіг.1 згідно з бажаним втіленням винаходу, Фіг.2В - блок-схема гібридної MC GSM/ПДКУ згідно з бажаним втіленням винаходу, Фіг.3А, 3В - блок-схема наборів протоколів зв'язку між елементами системи Фіг.1 згідно з бажаним втіленням винаходу, Фіг.4А - блок-схема, що ілюстр ує передачу зв'язку від БС ПДКУ до БС GSM у системі Фіг.1 згідно з бажаним втіленням винаходу, Фіг.4В - блок-схема обміну сигналами при передачі зв'язку Фіг.4А згідно з бажаним втіленням винаходу, Фіг.4С, 4D - блок схеми, що ілюструють кадри, які використовуються MC при виконанні передачі зв'язку Фіг.4А, згідно з бажаним втіленням винаходу Фіг.5А, 5В - блок-схема операцій MC при виконанні передачі зв'язку Фіг.4 А згідно з бажаним втіленням винаходу, Фіг.6А, 6В - схеми операцій БС ПДКУ при виконанні передачі зв'язку Фіг.4А згідно з бажаним втіленням винаходу, Фіг.7 - схема операцій для забезпечення інформації про поточний час у системі Фіг.1 згідно з бажаним втіленням винаходу, Фіг.8 - схема комірок у гібридній стільниковій системі зв'язку GSM/ПДКУ, яка ілюструє спосіб передачі зв'язку з MC від БС GSM до БС ПДКУ згідно з бажаним втіленням винаходу, Фіг.9 - схема обміну повідомленнями при виконанні передачі зв'язку з MC від БС GSM до БС ПДКУ згідно з бажаним втіленням винаходу, Фіг.10А, 10В - схеми операцій у MC при виконанні передачі зв'язку Фіг.8 згідно з бажаним втіленням винаходу, Фіг.11 - схема операцій БС ПДКУ при виконанні передачі зв'язку Фіг.8 згідно з бажаним втіленням винаходу, Фіг.12 - схема операцій при виконанні передачі зв'язку між БС ПДКУ у гібридній стільниковій системі зв'язку GSM/ПДКУ згідно з бажаним втіленням винаходу, Фіг.13 - схема обміну повідомленнями при виконанні передачі зв'язку Фіг.12 згідно з бажаним втіленням винаходу, Фіг.14A-4D - блок-схеми, що ілюструють довгі коди ПДКУ, які призначаються при виконанні передачі зв'язку Фіг.12 згідно з бажаним втіленням винаходу, Фіг.15 - схема операцій процедури передачі зв'язку згідно з бажаним втіленням винаходу. Фіг.1 містить блок-схему гібридної стільникової системи 20 GSM/ПДКУ згідно з бажаним втіленням винаходу. Система 20 побудована навколо комунальної наземної мобільної мережі 22 (КНММ) стандарту GSM. Інфрастр уктура такої мережі вже існує і широко застосовується у багатьох країнах, а винахід дає спосіб поступового введення обслуговування з ПДКУ у таку мережу без внесення суттєви х змін у існуючу інфраструктур у. КН ММ 22 має щонайменше один КМП 24 або, можливо, кілька КМП (хоча показано лише один), які керують роботою мережі у цьому географічному регіоні. Поміж іншими функціями, КМП 24 відповідає за реєстрацію місцеположень абонентських пристроїв і передачу цих пристроїв від БС до БС, а також забезпечує зв'язок КНММ з комунальною комутаторною телефонною мережею (ККТМ) 22 і/або з мережею 48 пакетованих даних (МПД). КН ММ також включає центр 26 керування мережею (ЦКМ) і комірковий центр 28 широкомовлення (КЦШ). Ці функції розглядаються далі. Система 20 має ряд MC 40, які мають зв'язок з КНММ 22 через підсистеми 30, 32 БС (ПБС) у безпровідному РЧ каналі зв'язку на одній або кількох частота х, придатних для коміркового зв'язку. MC (абонентський пристрій) 40 може мати зв'язок з ПБС ЗО GSM, використовуючи для цього сигнальний протокол ПДРЧ GSM, і з ПБС 32 ПДКУ, використовуючи для цього процедури зв'язку ПДКУ. Крім того, хоча у стандартних системах GSM MC звичайно може приймати широкомовні повідомлення від КЦШ лише у режимі спокою, вона може приймати такі повідомлення під час сеансу зв'язку через ПБС 30, як це описано далі. Хоча для спрощення на Фіг.1 зображено лише по одній MC 40, ПБС 30 GSM і ПБС 32 ПДКУ, система 20 може мати багато таких елементів. ПБС 30 GSM і ПБС 32 ПДКУ мають зв'язок з КМП 24, який керує їх роботою. Цей зв'язок, по суті, відповідає стандартам GSM. ПБС 32 ПДКУ є модифікованими відносно стандарту IS-95 для уможливлення зв'язку з КНММ за стандартами GSM і зв'язку з КМП 24 через стандартний Α-інтерфейс GSM (див. Фіг.3А, 3В). ПБС 32 має також зв'язок з КЦШ 28 для прийому повідомлень, призначених для широкомовлення, і включає центр радіообслуговування (ЦРО) 38. ЦРО 38 має зв'язок з КЦМ через інтерфейс Q3 стандарту GSM, бажано, згідно з інформаційною моделлю, базованою на специфікаціях 12.ХХ GSM, включених посиланням. Як варіант, ПБС 32 може мати зв'язок з загальною службою 50 пакетованих даних (ЗСПД), як це було запропоновано Європейським Інститутом Стандартів Зв'язку (ETSI). Замість або на додаток до цього ПБС 32 може мати прямий зв'язок (не показаний) з ККТМ/МПД 48 для передачі пакетованих даних, і, через це мати зв'язок з Інтернетом. Зв'язок між ПБС 32 ПДКУ і MC 40 будується на ефірному інтерфейсі ПДКУ згідно з стандартом IS-95. ПБС 32 побудована навколо контролера БС (КБС) 34, який має зв'язок і керує сукупністю трансіверів 36 БС (ТБС), кожний з яких обмінюється РЧ сигналами з MC 40, коли MC знаходиться у географічній зоні, або комірці, що обслуговується цим ТБС. Коли протягом телефонного сеансу зв'язку MC переходить з однієї комірки 36 ТБС ПДКУ у іншу, відбувається "м'яка передача зв'язку" між ТБС. У системі 20 можуть бути зони, які не обслуговуються згідно з ПДКУ (тобто не мають ТБС 36) або мають незадовільне обслуговування. Якщо протягом телефонного сеансу зв'язку MC переходить у таку зону, зв'язок з нею передається від ТБС ПДКУ до ТБС, пов'язаною з ПБС 30 GSM без переривання цього сеансу. Подібним чином, якщо під час сеансу зв'язку MC 40 переходить з комірки, що обслуговується лише ПБС 30 GSM, у комірку ТБС 36 ПДК, зв'язок з MC передається від ПБС GSM до ПБС ПДКУ. Способи виконання передачі зв'язку між ПДКУ і GSM/ПДКУ і між ПБС 32 ПДКУ розглядаються нижче. Застосування таких способів і архітектура системи 20 надає MC 40 переваги обслуговування згідно з ПДКУ у комірках з таким обслуговуванням без втрати обслуговування у зонах ПДРЧ. Перехід між зонами ПДРЧ і ПДКУ є суттєво прозорим для користувачів MC 40, оскільки під час переходу змінюється ефірний РЧ інтерфейс лише нижнього рівня, а протоколи GSM ви щого рівня залишаються незмінними. Фіг.2А містить блок-схему набору протоколів зв'язку між MC 40 і ПБС 30, 32 згідно з бажаним втіленням винаходу. MC 40 має зв'язок з ПБС 30 GSM через інтерфейс Um GSM, базований на стандартному ефірному інтерфейсі ПДРЧ і тому для підтримання зв'язку з MC 40 ПБС 30 GSM і Рівні 1, 2 стандартних інтерфейсних протоколів не потребують суттєви х модифікацій. MC 40 підтримує зв'язок з ПБС ЗО ПДКУ через інтерфейс Um ПДКУ, базований на ефірному інтерфейсі ПДКУ IS-95 з певними модифікаціями. Відомі абонентські пристрої можуть працювати або з інтерфейсом Um GSM, або з інтерфейсом Um ПДКУ, але не з обома. Для одержання доступу до обох цих інтерфейсів MC 40 має мобільне обладнання (МО) 42 (Фіг.1), яке має включати два радіотрансівери, один з який призначений працювати згідно з ПДРЧ, а другий - згідно з ПДКУ, або один трансівер здатний перемикатись між ПДРЧ і ПДКУ. МО включає мобільний термінал (МТ) 46, який забезпечує у МО вхід і ви хід для голосу і/або даних. Крім того, MC 40 включає модуль 44 ідентифікації абонента (ΜΙΑ) згідно з стандартом GSM. Фіг.2В містить блок-схему MC 40, яка включає один радіотрансівер у МО 42 згідно з бажаним втіленням винаходу. MC 40 побудована навколо модемного вузла 59, який має ядро 60 DSP, здатне генерувати і обробляти сигнали як ПДКУ, так і ПДРЧ. Бажано, щоб ядро 60 мало пристрій ASIC, здатний виконувати окремо передачу/прийом згідно з ПДКУ і обладнаний синхронізаційною логікою 64 GSM і схемним прискорювачем 62 GSM (або DSP), і мало порт для ΜΙΑ. Ядро 60 приймає вхідні дані і надсилає вихідні дані до МТ 46. У цьому випадку МТ 46 є а удіомікрофоном і гучномовцем, а ядро 60 виконує перетворення АЦП і ЦАП, а також вокодування аудіосигналів, відоме фахівцям. Залежно від зв'язку MC 40 з ПБС 30 GSM або з ПБС 32 ПДКУ, застосовується вокодування GSM або ПДКУ. Замість або на додаток до цього, ядро 60 може бути пристосоване працювати з МТ, який є пристроєм цифрового входу/ви ходу, наприклад, факсовим апаратом. Виходом ядра 60 є цифрові дані формату ПДРЧ або ПДКУ, які надходять до вихідного пристрою 66 змішаних сигналів. Пристрій 88 обробляє і перетворює дані у аналогові сигнали частоти модуляції, і надсилає їх до РЧ передавача 68. Антенний перемикач 70 через антену спрямовує ці сигнали до належної БС (GSM або ПДКУ). Сигнали, прийняті від БС, спрямовуються антенним перемикачем 70 до РЧ приймача 72 і вхідного пристрою 74 змішаних сигналів, який виконує перетворення у частоту модуляції з АРП для ядра 60. Передавач 68, приймач 72 і пристрої 66, 74 змішаних сигналів, бажано, працюють під керуванням ядра 60. Прийом і передача РЧ у MC 40 відбуваються, бажано, на частоті GSM 900 або 1800МГц для сумісності з існуючим обладнанням GSM, зокрема, БСС 30. Якщо MC 40 має лише один трансівер (Фіг.2В), що працює у діапазоні GSM, обладнання ПДКУ системи 20 має бути належним чином пристосоване для роботи у цьому діапазоні. Незалежно від кількості трансіверів у MC 40 (Фіг.2А) вона має підтримувати Рівні 1, 2 її набору протоколів для уможливлення роботи з ПБС 30 GSM і ПБС 32 ПДКУ, відповідно. Ефірний інтерфейс між MC 40 і ПБС 32 ПДКУ включає Рівень 1 ПДКУ стандартного протоколу IS-95 і Рівень 2 GSM/ПДКУ, у якому операції IS-95 були модифіковані для обслуговування мережі GSM. Рівень 2 GSM/ПДКУ включає такі функції, як упорядкування повідомлень, встановлення пріоритетів і фрагментація, затримання і відновлення зв'язку, тобто функції, які звичайно підтримуються Рівнем 2 стандарту GSM. Для зв'язку з ПБС 30 GSM Рівні 1, 2 відповідають стандарту GSM без суттєви х модифікацій. Протоколи стандарту GSM включають третій Радіоінтерфейсний Рівень RIL3 з трьома субрівнями, вищими за рівні 1, 2 GSM. Найнижчим з цих трьох субрівнів RIL3 є рівень Керування Радіоресурсами (RR), який підтримує вищі субрівні Керування Мобілями (MM) і Керування зв'язками (CM). Субрівні RIL3 у ПБС 30 GSM не мають суттєви х змін порівняно з стандартом GSM, а субрівні MM і CM GSM у MC 40 також працюють без суттєвих змін. Субрівень CM підтримує обмін сигналами під час сеансу зв'язку, а також допоміжне обслуговування GSM і обслуговування коротких повідомлень (ОКП). Субрівень MM підтримує обмін сигналами під час виявлення місця MC 40, аутенти фікації і операцій з шифрувальними ключами. Для підтримання субрівнів MM і CM слугує субрівень RR GSM/ПДКУ, введений у набори протоколів MC 40 і ПБС 32. Цей субрівень, який керує радіоресурсами і підтримує канали зв'язку між MC 40 і ПБС 30 і 32, "знає" про існування подвійних нижчих рівнів GSM і ПДКУ (Рівні 1, 2) у наборі протоколів MC 40. Він викликає належні нижчі рівні набору у MC 40 для зв'язку або з стандартним субрівнем RIL3-RR ПБС 30 через інтерфейс Um GSM, або з субрівнем RR GSM/ПДКУ у ПБС 32 через інтерфейс Um ПДКУ залежно від інструкцій, одержаних від ПБС, з якою ця MC має зв'язок. ПБС 32 не обробляє субрівні MM і CM, але вони передаються між MC 40 і КМП 24 для обробки процедурою, суттєво прозорою для нижчого ефірного інтерфейсу ПДКУ. Субрівень RR у наборі MC також керує передачею зв'язку між відповідними ефірними інтерфейсами, визначеними Рівнями 1 і 2, і допомагає у виборі комірки для передачі зв'язку згідно з інструкціями від КМП 24 і ПБС. Незалежно від того, який ефірний інтерфейс використовується, субрівень RR GSM/ПДКУ підтримує RIL3 стандарту GSM і вищі субрівні CM. Субрівень RR пропонує повне керування радіоресурсами згідно з специфікаціями 04.07 GSM, включені посиланням. Оскільки рівень RR не визначений стандартом IS-95, субрівень RR GSM/ПДКУ виконує всі функції, що стосуються радіоресурсів згідно з IS-95. Згідно з стандартами GSM, функції субрівня RR включають обслуговування як у режимі спокою, так і у основному режимі. Режим спокою субрівня RR включає автоматичний вибір комірки і передачу зв'язку у режимі спокою між комірками GSM і ПДКУ, а також між парами комірок ПДКУ і парами комірок GSM з індикацією зміни комірок згідно з стандартом GSM. У режимі спокою субрівень RR також обробляє канал широкомовлення згідно з стандартами GSM і ПДКУ і встановлює зв'язки RR. Уосновному режимі субрівень RR виконує такі функції: - встановлення маршрутів обслуго вування, вимоги обслуговування, передача повідомлень і, по суті, всі інші функції, визначені стандартами GSM, - зміна основних каналів (передача зв'язку), включаючи жорсткі передачі зв'язку, як це описано нижче, і м'які і м'я кіші передачі зв'язку ПДКУ-ПДКУ, встановлення режиму для каналу RR, включаючи режим передачі і режим кодування/декодування/транскодування, - параметри обслуговування MC згідно з вимогами IS-95, - обслуговування позначок класу згідно з вимогами GSM. Зрозуміло, що наведений опис субрівня RR є лише підсумком, а детальний опис цього субрівня можна знайти у специфікаціях GSM і ПДКУ. Фіг.3А містить блок-схеми наборів протоколів, що використовуються у сигнальних інтерфейсах між MC 40, ПБС 32 ПДКУ і КМП GSM згідно з бажаним втіленням винаходу. Ці інтерфейси дозволяють MC 40 підтримувати зв'язок з КМП GSM через ефірний інтерфейс ПДКУ. Функції цих інтерфейсів і, зокрема, обмін повідомленнями між ними описані у заявці PST/US96/20764, включеній посиланням. Коли MC 40 має зв'язок з КМП 24 через ПБС 30 GSM, набори протоколів відповідають стандартам GSM без суттєви х модифікацій. Як уже відзначалось, MC 40 обмінюється сигналами з ПБК 32 ПДКУ через інтерфейс Um ПДКУ, причому протоколи MC і ПБК модифікуються включенням субрівня RR GSM/ПДКУ і Рівня 2. Рівень ретрансляції у наборі протоколів ПБС 32 слугує для передачі сигналів RIL3 і MM між MC 40 і КМП 24, як правило, без обробки у ПБС 32. Інші рівні, пов'язані з інтерфейсом Um, були описані для Фіг.2А. ПБС 32 ПДКУ підтримує зв'язок з КМП 24 GSM через стандартний, по суті, немодифікований Α-інтерфейс GSM. Цей інтерфейс базується на відомих протоколах SS7 і BSSAP, бажано, згідно з стандартом 08.08 GSM. BSSAP підтримує процедури між КМП 24 і ПБС 32, які вимагають інтерпретації і обробки інформації, що стосується окремих комірок і керування ресурсами, а також передачу повідомлень між КМП 24 і MC 40, пов’язаних з керуванням сеансом зв'язку і рухомістю. ПБС 32 транслює Рівень 1 ПДКУ і Рівень 2 GSM/ПДКУ і протоколи RR, що використовуються для зв'язку між ПБС і MC 40, у відповідні протоколи SS7 і BSSAP для передачі до MC 40 і навпаки. Оскільки КБС 34 ПДКУ має зв'язок з КМП 24 GSM через стандартний А-інтерфейс, ядро КМП GSM не потребує суттєви х модифікацій при доданні ПБС 32 ПДКУ до системи 20 GSM. Крім того, КМП 24 не потребує інформації про різницю між ідентифікаторами ПБС 30 GSM/ПДРЧ і ПБС 32 ПДКУ, оскільки обидві вони мають зв'язок з КМП через А-інтерфейс. Бажано, щоб комірки, пов'язані з ТБС 36 ПБК 32, були відображені у КМП 24 подібно, по суті, до відображення комірок GSM/ПДКУ, і призначення абсолютного номера GSM РЧ каналу і значень ідентифікаційного коду БС (ІКБС) здійснювались згідно з стандартом GSM. З точки зору КМП 24 передача зв'язку між ПБС 30 GSM і ПБС 32 ПДКУ або навіть між двома ПБС ПДКУ не відрізняється від передачі зв'язку між двома комірками GSM у звичайній системі GSM/ПДРЧ. ЗІКБ комірок ПДКУ призначається для відрізнення їх від комірок GSM у системі 20. Фіг.3В містить блок-схему наборів протоколів для передачі голосової інформації між MC 40 і КМП 24 через ПБС 32 ПДКУ згідно з бажаним втіленням винаходу. Голосові дані між MC 40 і ПБС 32 кодуються і декодуються вокодером ПДКУ, який може включати будь-який з вокодерних протоколів IS-95. ПБС 32 транслює Рівень 1 ПДКУ у сигнали Е1 ПДРЧ GSM і перетворює вокодовані дані ПДКУ у компандовані голосові дані типу A-law РСМ згідно з вимогами стандарту Α-інтерфейсу. Отже, КМП 24 обмінюється голосовою інформацією з MC 40 через ПБС 32, по суті, незважаючи на те, що дані між ПБС і MC кодовані згідно з ПДКУ, тобто, якби MC 40 працювала у режимі GSM/ПДРЧ. Передача зв'язку від БС ПДКУ до БС ПДРЧ Фіг.4А містить блок-схему елементів системи 20, що ілюструє передачу зв'язку з MC 40 від ПБС 32 ПДКУ до ПБС 30 GSM з ДМП згідно з бажаним втіленням винаходу. На відміну від Фіг.1 ПБС 30 тут показано детально. Вона включає КБС 77 і ТБС 78 і 80. Фіг.4А ілюструє передачу зв'язку з MC 40 від БТС 76, що належить ПБС 32, до ТБС 78, що належить ПБС 30. ПБС 32 включає також КБС 34 GSM/ПДКУ і ТБС 36 (Фіг.1). Передачу зв'язку від ТБС 76 ПДКУ до ТБС 78 ПДРЧ ініціює ПБС 32 після визначення того факту, що MC 40 знаходиться у місці, де така передача зв'язку є бажаною. Така ситуація може виникнути, коли сигнал від ТБС 76 є слабким або коли є великим навантаження каналів ПДКУ. У іншому варіанті ПБС 32 може інструктувати MC 40 час від часу вести пошук сигналу від ТБС 78 (або від інших ТБС GSM) незалежно від інших факторів. Фіг.4В містить схему обміну сигналами між MC 40, ПБС 30, 32 і КМП 24 при передачі зв'язку згідно з Фіг.4А. КБС 34 інструктує MC 40 почати селективний пошук сусідніх ТБС GSM, і тому MC 40 на короткі періоди перериває сеанс зв'язку з ТБС 76 для пошуку і прийому сигналів ПДРЧ. MC 40, бажано, працює за стандартом IS-95, що дозволяє припиняти передачу з ПДКУ на тривалість кадру (20мс), і це дозволяє вести пошук сусідів ПДРЧ без суттєвого переривання голосового зв'язку ПДКУ. Найкраще це робити за допомогою механізму активування/деактивування, визначеного стандартом IS-95B (розділ 6.6.6.2.8). У іншому варіанті такий період можна створювати згідно з іншими стандартами ПДКУ. Крім того, як уже відзначалось, MC 40 може мати окремі трансівери ПДКУ і ПДРЧ, які можна використовува ти для цього одночасно. Бажано, щоб КБС 34 забезпечував MC 40 списком частот сусідніх комірок GSM, наприклад, тих, що пов'язані з ТБС 78 і 80. Наявність такого списку скорочує час, необхідний для пошуку і знаходження ТБС 78, оскільки MC 40 веде пошук лише на частотах цього списку. Оскільки MC 40 пересувається від комірки до комірки, цей список оновлюється і підтримується під час передач зв'язку між БС ПДРЧ і ПДКУ. Коли MC 40 приймає сигнал на частоті ТБС 78, вона намагається декодувати корекцію частоти GSM (FCCH) і синхроканали (SCH) цього сигналу. Це декодування може тривати протягом кількох обраних періодів спокою ПДКУ. Після закінчення декодування MC 40 визначає рівень потужності сигналу ПДРЧ і доповідає про нього і про ідентифікатор комірки GSM до ПБС 32. Для визначення рівня потужності MC 40 усереднює цей рівень на деякому періоді, щоб знизити вплив руху MC 40 і завмирань. Ці визначення і доповідання рівня потужності ПДРЧ бажано постійно повторювати після прийому у MC 40 відповідної команди. Згідно з стандартами GSM, визначення рівня потужності у комірках, що перевіряються MC 40, має виконуватись щонайменше кожні 5с, а відповідний синхроканал декодуватись щонайменше кожні 30с. Рівень потужності необхідно визначати для всіх комірок списку сусідніх комірок, що надходить від ПБС 32. MC декодує синхроканал і доповідає про рівень потужності лише комірок з найкращим сигналом. Найкраще для MC доповідати до ПБС 32 лише при змінах визначеного рівня потужності після останньої доповіді або при інших суттєви х змінах у сигналах від комірок, що перевіряються MC. Базуючись на цій інформації, ПБС визначає місце і час проведення передачі зв'язку. У належний момент ПБС 32 надсилає вимогу передачі зв'язку до КМП 24, який пересилає цю вимогу до ПБС 30 GSM, яка підтверджує цю вимогу. Далі ПБС 30 GSM команду RR на передачу зв'язку до MC 40 через КМП 24 і ПБС 32 ПДКУ, і між ПБС 30 і MC 40 встановлюється новий інформаційний канал (ІК). Цим передача зв'язку завершується і MC 40 переходить на зв'язок з ПБС 78. Згідно з стандартами GSM, КМП 24 інформується про успішну передачу зв'язку, після чого КМП надсилає команду на "очищення" до ПБС 32 ПДКУ, яка відповідає повідомленням "очищення завершене". Бажано встановлювати новий інформаційний канал у режимі несинхронізованої передачі зв'язку згідно з звичайними способами передачі зв'язку GSM і пристосувати ПБС 30 GSM приймати таку передачу зв'язку. MC 40 відповідає на команду RR на передачу зв'язку передачею серії сигналів доступу до передачі зв'язку у головному спеціальному каналі керування (DCCH) ПБС 30 GSM, визначеному командою на передачу зв'язку. Після цього MC 40 чекає на надходження належного фізичного інформаційного повідомлення від ПБС 30 у ІК, згідно з стандартом 04.08 GSM, для завершення передачі зв'язку. Якщо це повідомлення не надходить протягом зумовленого часу, бажано, 320мс згідно з таймером Т3124 стандарту IS-95, MC робить спробу відновити зв'язок з ПБС 32 ПДКУ. Рішення ініціювати передачу зв'язку може ініціюватись кожного разу, коли сигнал від ТБС 78 GSM стає сильнішим за сигнал від ТБС 76 ПДКУ, але бажано застосовувати інші критерії. Наприклад, оскільки канали ПДКУ звичайно забезпечують кращу якість передач, ніж канали GSM, бажано ініціювати передачу зв'язку лише тоді, коли сигнал GSM перевищує сигнал ПДКУ згідно з зумовленим ваговим коефіцієнтом. Цей коефіцієнт можна заздалегідь запрограмувати у системі 20 або його може визначати користувач MC 40. Він може динамічно коригуватись під впливом таких параметрів, як місцеположення MC і відносне інформаційне завантаження каналів ПДКУ і ПДРЧ. Фіг.4С, 4D містять схеми кадрів 81, 87 IS-95B, які використовуються у MC 40 для декодування і моніторингу потужності комірок ПДРЧ згідно з бажаним втіленням винаходу. Кадри 81, 87 моніторингу переміжені нормальними інформаційними кадрами 82 ПДКУ з частотою не більше одного кадру моніторингу за 480мс. IS-95B припускає тривалість кадрів моніторингу 20мс або 40мс. За бажання можна використовувати довші кадри. Вибір коротших кадрів (20мс) зменшує можливу втрату даних у сеансі зв'язку ПДКУ, що відбувається одночасно між МС 40 і ПБС 32, але подовжує час, потрібний для завершення циклу декодування і моніторингу. Фіг.4С ілюструє кадр 81 моніторингу, який слугує для одержання доступу до FCCH і SCH певної комірки ПДРЧ. У початковому інтервалі 83 МС 40 коригує частоту прийому звичайно коригуванням контуру ФАПЧ до частоти комірки ПДРЧ. У наступному інтервалі 84 МС коригує свій коефіцієнт підсилення сигналів від комірки ПДРЧ за допомогою схеми АРП. Ці способи корекції добре відомі фахівцям. Інтервали 83, 84 мають тривалість приблизно 1мс. Далі протягом 15 або 35мс залежно від повної тривалості кадру 81 (20 або 40мс) відбувається декодування FCCH і SCH для комірок ПДРЧ, до яких одержано доступ. Після цього, готуючись до наступного кадру 82 ПДКУ, МС 40 повертається до попередньої частоти ПДКУ і повторно синхронізується з ТБС 76 ПДКУ у інтервалі 86. Фіг.4D ілюструє кадр 87 моніторингу, який використовується для вимірювання рівня потужності певних комірок ПДРЧ. Для кожної комірки МС 40 у початковому інтервалі 83 коригує часто ту, як це було описано. Після цього протягом відповідного інтервалу 88 (тривалістю, бажано, 1,4мс) відбувається вимірювання рівня потужності у комірці. У цьому прикладі тривалість кадру 87 становить 20мс, що дозволяє протягом кадру визначити рівень потужності у семи комірках. Протягом кадру у 40мс можуть бути виміряні рівні потужності 15 комірок. У іншому втіленні один кадр моніторингу може бути розділений на дві або більше частин, одна для одержання FCCH і SCH, а решта для вимірювань енергії. Інші втілення можуть базуватись на стандартах ПДКУ IS-95C або IS-95Q. Фіг.5А, 5В, 6А, 6В містять схеми операцій у варіанті скінченого автомата при виконанні передачі зв'язку, ілюстрованого Фіг.4А, 4В, згідно з бажаним втіленням винаходу. Фіг.5 А, 5В ілюстр ують стани МС 40, а Фіг.6А, 6В - стани ПБС 32 GSM/ПДКУ. Суцільні лінії на Фіг. відповідають процесам IS-95 з селекцією, описаним вище, тобто МС здійснює вибір між прийомом ПДКУ і прийомом ПДРЧ. Штрихові лінії відповідають альтернативним переходам між станами, які можуть відбуватись, коли МС може одночасно виконувати операції ПДКУ/ПДРЧ, у типовому випадку маючи два радіотрансівери (на відміну від варіанту Фіг.2В). Стани ПБС 30 GSM-ПДРЧ не показані, оскільки вони, по суті, визначені стандартами GSM. На лініях, що з'єдн ують відповідні стани MC 40 і ПБС 32, наведені певні повідомлення, якими обмінюються MC 40, БПС 30 і ПБС 32 у процесі передачі зв'язку. Ці повідомлення мають загальну форму відповідних повідомлень стандарту IS-95 або GSM, але модифіковані і/або поповнені для передачі додаткової інформації, що підлягає передачі у гібридній системі 20 GSM/ПДКУ. Хоча тут описані певні типові повідомлення і їх формати, зрозуміло, що можна, по суті, надавати полям повідомлень будь-які придатні призначення з увагою до обмежень, зумовлених відповідними стандартами IS-95 і GSM. На початку передачі зв'язку MC 40 має зв'язок з ПБС 32 через ІК ПДКУ (стан 100 MC і стан 130 ПБС). БПС надсилає команду на селекцію, яка включає параметри вибору, і чекає на завершення цієї операції (стан 134 ПБС). MC 40 перевіряє параметри (стан 102). Якщо архітектура MC не підтримує цих параметрів, вона надсилає повідомлення з відмовою від селекції. У іншому випадку MC надсилає повідомлення про завершення операції і переходить у стан 104 IS-95. Якщо надходить команда припинити селекцію, MC повертається у стан 100. Після прийому повідомлення про завершення селекції ПБС переходит у стан 136 IS-95 селекції і інструктує MC 40 почати моніторинг сусідніх комірок (як уже відзначалось, у станах 104, 136 нема потреби, якщо MC може виконувати одночасно операції ПДКУ/ПДРЧ і такому випадку MC переходить у стан 106 безпосередньо з стану 100). ПБС переходить у стан 132, у якому чекає на завершення моніторингу. MC перевіряє параметри моніторингу (стан 106) і, якщо вона підтримує ці параметри, переходить у стан 108 моніторингу GSM, у якому періодично декодує сигнали сусідніх комірок і визначає їх силу. Після прийому від MC підтвердження початку моніторингу сусідніх комірок ПБС 32 переходить у відповідний стан 138 моніторингу GSM. MC продовжує моніторинг і доповідає ПБС 32 про результати у формі повідомлення про вимірювання сили пілот-сигналу (ПВПС). Після виявлення умов початку передачі зв'язку, тобто того, що прийнятий MC сигнал від ПБС 32 є достатньо слабкішим за сигнал від однієї з сусідніх комірок, ПБС сповіщає КМП 24 про необхідність передачі зв'язку і переходить у стан 140 чекання. Якщо команда на передачу зв'язку не надходить протягом зумовленого часу, визначеного, бажано, таймером Т7 стандарту GSM, ПБС повертається у стан 138. Якщо від КМП надходить команда на передачу зв'язку, ПБС надсилає до MC 40 команду RIL3 на передачу зв'язку і переходить у інший стан 142 чекання, у якому чекає на підтвердження Рівня 2 (L2) команди від MC. Слід відзначити, що ПБС може прийняти команду на передачу зв'язку у стані 138 і цьому випадку вона також надсилає команду RIL3 на передачу зв'язку до MC 40 і переходить у стан 142. Коли MC 40 приймає команду RIL3 на передачу зв'язку, вона перевіряє параметри цієї команди (стан 110). Якщо MC 40 підтримує ці параметри, вона надсилає підтвердження L2 до ПБС 32 і переходить у стан 112 спокою ПДКУ. Якщо MC не підтримує цих параметрів, вона надсилає повідомлення про неуспіх передачі зв'язку і повертається у стан 108. У цьому випадку або за відсутності підтвердження протягом зумовленого часу, визначеного, бажано, таймером Т8 GSM, ПБС надсилає до КМП повідомлення про неуспіх передачі зв'язку і повертається у стан 138. Якщо параметри підтримуються, а команда на передача зв'язку вказує, що MC має бути передана до ПБС 30 GSM-ПДРЧ, MC надсилає повідомлення про успішну передачу зв'язку і чекає (стан 120) на фізичну інформацію від ПБС 30. Якщо команда на передача зв'язку вказує, що MC має бути передана до іншої ПБС ПДКУ, MC переходить у стан 114 (див. Фіг.12, 13). Тим часом ПБС 32 чекає на команду "очищення" (стан 144), надсилаючи періодично повідомлення "вимога очищення" до КМП 24. Як тільки одержано фізичну інформацію, передача зв'язку успішно завершується і MC 40 переходить у стан 124 зв'язку через інформаційний канал GSM. ПБС 32 одержує команду на очищення і переходить у стан 148, у якому вивільняє ефірні ресурси, що були призначені каналу зв'язку з MC 40 і надсилає повідомлення "очищення завершено". ПБС переходить у стан 150 вивільнення SCCP, у якому вивільняє ресурси сеансу зв'язку, що використовувались для зв'язку з КМП 24, і припиняє зв'язок з MC 40 у кінцевому стані 152. MC переходит у стан 126 спокою. Передача зв'язку від БС ПДРЧ до БС ПДКУ Фіг.7 містить схему обміну сигналами у системі 20 (Фіг.1) для надання поточного часу відповідним КБС і ТБС GSM згідно з бажаним втіленням винаходу. Звичайно ПБС GSM не інформуються про поточний час, оскільки GSM не вимагає цього. Стандарт IS-95 вимагає синхронізації БС ПДКУ, оскільки вона є необхідною для ідентифікації і декодування сигналів і для м'якої передачі зв'язку між комірками. Отже, для передачі зв'язку з MC 40 від ПБС ПДРЧ 78 до ПБС ПДКУ 76 (на Фіг.4А у напрямку, зворотному стрілці) необхідно, щоб система 20 забезпечувала поточний час. Спосіб Фіг.7 забезпечує у системі 20 поточний час без змін обладнання або програмного забезпечення КМП 24, ПБС 30 GSM або ТБС 78, 80 і використовує для широкомовної передачі поточного часу КЦШ 28, який є стандартною частиною КНММ 22. Звичайно КЦШ 28 забезпечує КСТ згідно з інтерфейсними стандартами 03.41 і 03.49 GSM, які уможливлюють широкомовне підтвердження для загальних коротких повідомлень до певних географічних регіонів системи 20. MC 40 приймає ці повідомлення, перебуваючи у режимі спокою, тобто тоді, коли вона не бере участі в сеансі зв'язку. Бажано, однак, щоб MC 40 була здатна приймати повідомлення КСТ з інформацією про поточний час не лише у режимі спокою, але й у основному режимі, тобто під час сеансу зв'язку (хоча це може призвести до втрати даних цього сеансу). Одержання даних про поточний час від КСТ є особливо важливим, коли MC має лише один трансівер (Фіг.2В); при наявності двох трансферів, одного для ПДКУ і другого для ПДРЧ, приймач ПДКУ може приймати поточний час, а приймач ПДРЧ може обслуговува ти сеанс зв'язку. У бажаному втіленні винаходу повідомлення КСТ використовуються також для ініціювання у MC пошуку сусідніх комірок (Фіг.4В) Спеціальна MC 160, обладнана приймачем 161 GPS розташовується у одній або кількох комірках GSM/ПДРЧ системи 20, які потребують поточного часу MC 160 одержує поточний час від приймача 161 і пов'язує цей час з ідентифікаційним номером поточного кадру ПДРЧ, базуючись на синхросигналах, які передає ТБС 78 згідно з стандартом GSM. У іншому варіанті MC 160 може бути пристосована приймати поточний час від ПБС ПДКУ і у такому випадку приймач GPS не потрібен MC 160 починає сеанс зв'язку викликом через ТБС 78, КБС 77, КМП 24 і ККТМ/МПД 48 до КЦШ 28 і надсилає до КЦШ ідентифікатор комірки і відповідні один одному поточний час і номер кадру. У іншому варіанті MC 160 може передавати цю інформацію у будь-який інший спосіб, наприклад, через ОКП GSM Після цього КЦШ 28 передає цю інформацію через КСТ до комірки і MC 40 приймає поточний час, навіть працюючи у режимі GSM/ПДРЧ. Отже, коли MC 40 має бути передана до ТБС 76 ПДКУ, не виникає потреби у синхронізації/інформації про поточний час від ТБС ПДКУ і передача зв'язку відбувається швидко і гладко. Наявність у системі 20 поточного часу є зручною також для частини стандарту GSM системи, безвідносно до передачі зв'язку. Наприклад MC 40 може передавати поточний час до різних ТБС GSM 78, 80, а часова затримка до кожного ТБС від MC може бути виміряна і використана для локалізації MC. Фіг.8 містить схематичну карту комірок 162 GSM/ПДРЧ, що перекриваються, і комірок 164 ПДКУ у мережі 20 для ілюстрації передачі зв'язку з ДМП від ТБС 78 GSM до ТБС 76 ПДКУ згідно з бажаним втіленням винаходу. Оператор системи 20 визначає, що, коли MC 40 знаходиться у одній з комірок 1-5, відбувається передача зв'язку. Отже, КЦШ 28 транслюватиме повідомлення КСТ до всіх MC подвійного режиму (GSM/ПДКУ), що знаходяться у цих комірках. Ці повідомлення включають: - ініціювання пошуку сигналів GLRE, - частоти ТБС ПДКУ у сусідніх комірках ι комірках, що перекриваються, - відображення GSM комірок 94 ПДКУ згідно з КМП 24 GSM, - ідентифікацію поточного часу з номером поточного кадру ПДРЧ, бажано, одержаним від MC 90, хоча для забезпечення поточного часу можуть бути застосовані і інші методи. - як варіант, коефіцієнт, на який має бути помножена сила сигналу ПДКУ при порівнянні з сигналом ПДРЧ, як це було описано вище. Комірки 6-10 не вимагають такого повідомлення. Крім того, лише MC подвійного режиму можуть бути запрограмовані приймати і інтерпретувати це повідомлення, звичайні ж MC GSM/ПДРЧ ігноруватимуть його. Повідомлення КСТ інструктує MC подвійного режиму одержувати і надсилати до ПБС 30 GSM і КМП 24 інформацію, яка допомагає виконувати передачу зв'язку до однієї з ПБС ПДКУ, на відміну від існуючих гібридних систем GSM/ПДКУ. Фіг.9 містить схему обміну сигналами під час передачі зв'язку з ДМП у системі 20 від ТБС 78 до ТБС 76 згідно з бажаним втіленням винаходу. Як уже було відзначено (Фіг.7) передача зв'язку починається з передачі ініціювання передачі зв'язку і іншої інформації. Ініціювання передається періодично від ТБС 78, коли MC 40 перебуває у одній з комірок 1-5 (Фіг.8), або за інших запрограмованих умов. Після прийому ініціювання MC 40 перериває інформаційний канал ПДРЧ до ТБС 78 і на короткий час (приблизно 5мс) перестроює свій приймач на належну частоту ПДКУ. Після відновлення зв'язку з ТБС 78 MC намагається декодувати будь-який прийнятий від ТБС ПДКУ (наприклад, 76) сигнал, щоб ідентифікувати пілотсигнал цієї ПДКУ. Як уже відзначалось, ТБС 76 ПДКУ відображається у системі 20 як ТБС GSM-ПДРЧ. Тому MC 40 передає доповідь про вимірювання до ТБС 78 GSM, якою вказує потужність сигналу, прийнятого від ТБС 76 (можливо, помножену на відповідний коефіцієнт ваги ПДКУ/ПДРЧ) разом з ідентифікатором ТБС 76, який відповідає відображенню його як ТБС GSM. Для ПБС 30 GSM і КМП 24 не існує суттєвої різниці між повідомленням, переданим MC і повідомленням, яке було б передане як результат звичайного пошуку сусідів згідно з GSM. Цей процес вимірювань і доповідей продовжується, доки ПБС 30 не вирішить, що MC 40 має бути передана до ТБС 76. У цей момент ПБС 30 передає до КМП 24 повідомлення про необхідність передачі зв'язку. КМП 24 пересилає вимогу передачі зв'язку назад до ПБС 32, яка через КМП 24 надсилає до ПБС 30 підтвердження. ПБС 32 призначає технічні і програмні ресурси інформаційному каналу зв'язку, який має бути створений для MC 40, і починає надсилати для його нульові дані до MC. ПБС 30 GSM надсилає до MC 40 команду на передачу зв'язку, бажано, команду RIL3-RR, яка несе параметри IS-96, необхідні для створення ІК з ТБС 76 ПДКУ. Ці параметри описані далі (Фіг.13, 14А). Створенням нового ІК передача зв'язку завершується і ПБС 30 вивільняє старий ІК ПДРЧ. Описаний спосіб забезпечує швидке і надійне виконання передачі зв'язку з ДМП від ПБС 30 GSM/ПДРЧ до ПБС 32 ПДКУ з мінімальним порушенням обслуговування сеансу зв'язку. Для здійснення цієї передачі зв'язку комірки GSM системи 20 одержують поточний час, а комірки ПДКУ відображаються у систему GSM з мінімальними витратами обладнання і без суттєвого перепрограмування елементів існуючої системи GSM. Подібна передача зв'язку ПДРЧ-ПДКУ може бути здійснена навіть без використання поточного часу у ПБС 30 GSM. Для цього після знаходження пілот-сигналу ТБС 76 MC 40 має настроїтись на синхроканал ТБС ПДКУ і декодувати його для одержання поточного часу. Ця операція продовжується 480мс, створюючи помітне, але прийнятне переривання голосового сеансу телефонного зв'язку. У іншому варіанті така передача зв'язку може бути виконана з використанням MC з двома трансіверами - для ПДРЧ і ПДКУ. Фіг.10А, 10В і 11 містять схеми операцій у варіанті скінченого автомата при виконанні передачі зв'язку,ілюстрованого Фіг.9, згідно з бажаним втіленням винаходу. Фі г.10А, 10В стосуються MC 40, а Фіг.11 - ПБС 32. ПБС 30 працює згідно з стандартами GSM. У стані 170 MC 40 через IK GSM має зв'язок з ПБС 30 у певній комірці, пов'язаній з цією ПБС. Коли MC переходить у іншу комірку, вона переходить у стан 172, у якому вона приймає і читає повідомлення від КСТ 28. Якщо відсутні такі повідомлення, що готують MC 40 до можливої передачі зв'язку до ПБС ПДКУ (оскільки у цій зоні немає такої ПБС), MC повертається у стан 174 IK GSM, з якого вона може бути спрямована до іншої ПБС GSM-ПДРЧ. Після інструктування належним повідомленням КСТ MC 40 переходить у стан 176, у якому вона одержує поточний час, як це було описано, і надсилає ПВПС до ПБС 30. У стандартній операції GSM кожні 120мс звичайно є у наявності вільна часова щілина тривалістю 6мс. Протягом цих вільних часови х щілин MC 40 перериває передачі ПДРЧ для пошуку пілот-сигналів від сусідніх комірок GSM/ПДКУ, подібних пов'язаним з ПБС 32. Якщо пілот-сигнал не був знайдений, МС переходить у стан 180 у якому коригує свою частоту і робить спробу знайти належний FCCH. Якщо пілот-канал був знайдений, МС переходить у стан 182, у якому коригує частоту згідно з вимогою і виміряє силу сигналу ПДКУ. У подальших часових щілинах, підтримуючи зв'язок у поточному IK GSM, вона намагається декодувати пілот-сигнал ПДКУ, щоб ідентифікувати відповідну йому комірку. Результат надсилається до ПБС 30. Базуючись на цьому результаті, КМП 24 надсилає до ПБС 32 вимогу передачі зв'язку. ПБС переходить у підготовчий стан 190, у якому призначає ресурси, і довгий код і створює зв'язок SCCP з КМП, готуючись до передачі зв'язку. Після надіслання до КМП підтверджуючого повідомлення ПБС 32 переходить у стан 191, у якому надсилає до МС 40 нульові інформаційні кадри прямого каналу і чекає на сигнали зворотного каналу від МС. Якщо ПБС не може призначити ресурси, вона доповідає про неуспіх передачі зв'язку і переходить у кінцевий стан 197. Базуючись на параметрах, надісланих у підтверджуючому повідомленні від ПБС 32, ПБС 30 GSM-ПДРЧ з командою на передачу зв'язку надсилає до МС 40 повідомлення RIL3-RR, яким ідентифікує призначену комірку GSM/ПДКУ, пов'язану з ПБС 32 і передає необхідні параметри передачі зв'язку. МС 40 переходить у стан 183, у якому перевіряє придатність цих параметрів і, якщо вони є прийнятними, затримує операції GSMПДРЧ (стан 176). Далі МС 40 переходить у стан 185, у якому чекає на прийом зумовленої кількості "хороших" кадрів. Ця кількість, бажано, визначається лічильником N11m IS-95 у ПБС 32. Після прийому хороших кадрів МС надсилає назад до ПБС кількість кадрів преамбули (короткі порожні кадри для встановлення ІК), яка визначається параметром NUM_PREAMBLE у команді на передачу зв'язку. Далі MC переходить у стан 186 корекції вибору обслуговування. ПБС 32 виявляє кадри преамбули і сповіщає КМП про встановлення ІК ПДКУ, після чого переходить у стан 192 чекання завершення передачі зв'язку. Якщо MC 40 і ПБС 32 не можуть встановити зв'язку, передача зв'язку до ПБС 32 скасовується, і вони повертаються у попередні стани. MC 40 намагається відновити доступ до ПБС 30 GSM у стані 188 і у випадку успіху повертається у стан 170 IK GSM. У випадку неуспіху доступ у MC переходить у стан 189 спокою. У будьякому випадку ПБС 32 одержує команду очищення і вивільняє всі ресурси, призначені MC 40 у стані 193, після чого переходить у кінцевий стан 197. Якщо передача зв'язку була успішно завершена, ПБС 32 переходить у стан 194 корекції вибору обслуговування, який відповідає стану 186 MC 40. ПБС 32 надсилає вимогу обслуговування і чекає на відповідь від MC 40 (стан 195). Після прийому цієї відповіді MC 40 і ПБС 32 переходять, відповідно, у стани 187 і 196 ІК ПДКУ, і сеанс зв'язку продовжується через канал ПДКУ. Передача зв'язку від БС ПДКУ до БС ПДКУ Фіг.12 містить схему, що ілюструє передачу зв'язку між ПБС 201 і ПБС 203 ПДКУ згідно з бажаним втіленням винаходу. ПБС 201 включає КБС 202 і кілька ТБС 206, 208, а ПБС 203 включає КБС 204 і ТБС 210, 212. ПБС 201, 203 подібні ПБС 32 (Фіг.1) і підтримують зв'язок з КМП 24 GSM через Α-інтерфейс GSM. КМП 24 керує MC 40 під час передачі зв'язку між ТБС 208 і 210. Хоча передача зв'язку виконується між двома ПБС, для системи це виглядає як передача зв'язку між двома ПБС GSM, причому ТБС 208, 210 відображаються КМП як комірки GSM. Фіг.13 ілюструє обмін сигналами між елементами системи 20 у процесі передачі зв'язку (Фіг.12). Перед початком передачі зв'язку ПБС 201 надсилає ініціацію пошуку до MC 40, яка веде пошук частот ПДКУ сусідніх комірок, використовуючи, бажано режим селекції згідно з IS-95, як це було описано вище. Передача зв'язку починається, коли MC 40 доповідає ПБС 201 про прийом від БТС 210 сигналу з рівнем потужності вище рівня потужності ТБС 208. Після прийому цієї доповіді від MC 40 ПБС 201 надсилає до КМП повідомлення з вимогою передачі зв'язку, в якому вказує ідентифікатор ТБС 210 (згідно з GSM) як нової комірки, призначеної для передачі зв'язку. Це повідомлення взагалі відповідає стандарту GSM. Згідно з IS-95 швидкість передачі даних між MC і КБС може становити 8кбіт/с (група 1 швидкостей) або 14,4кбіт/с (група 2 швидкостей). Ці швидкості передаються у повідомленні, яким швидкості передачі IS-95 вказуються як півшвидкість GSM і ІК повної швидкості. Коли швидкість передачі IK GSM передається до ПБС 203, ця ПБС інтерпретує цю швидкість для вибору належної швидкості передачі IS-95. MC 24 надсилає вимогу передачі зв'язку до ПБС 203, яка у відповідь надсилає до MC підтвердження, що включає командне повідомлення RIL3-RR на передачу зв'язку, яке передається назад до ПБС 201. Отже, всі повідомлення, що проходять між ПБС 201 і 203, відповідають вимогам Α-інтерфейсу, а параметри ПДКУ IS-95 відображаються як відповідні параметри GSM. Наприклад, ідентифікатор вокодера типу 13К QCELP у ПДКУ відображається у вокодер GSM повної швидкості. Вимога передачі зв'язку, підтвердження і команда пересилаються КМП без суттєви х змін. Прийнявши команду на передачу зв'язку, стара ПБС 201 надсилає командне повідомлення RR на передачу зв'язку до MC 40 для виконання передачі зв'язку до нової ПБС 203. Це повідомлення включає параметри ПДКУ передачі зв'язку згідно з стандартом IS-95 і включає (але не тільки): - Нову маску довгого коду, яку, бажано, призначає ПБС 203 з набору наявних чисел таким чином, що значення маски, які використовуються у спільній зоні обслуговування, є найбільш віддаленими одна від одної і жодні дві MC у цій зоні не можуть мати однакових масок. Приклад схеми призначення масок довгого коди описаний нижче (Фіг.14А-D). Хоча у стандартних стільникових системах IS-95 ця маска у MC є постійною і передається до нової БС під час передачі зв'язку, стандарти GSM не передбачають повідомлення для передачі маски до нової БС 203. Отже, необхідно, щоб БС 203 призначала нову маску довгого коду і надсилала її до MC 40 через БС 201, бажано командою RR на передачу зв'язку. - Параметри номінального рівня потужності, бажано, NOM_PWR і NOM_PWR_EXT, передбачені стандартом IS-95, надають коефіцієнт корекції для оцінювання у MC потужності у відкритому контурі, завдяки чому MC встановлює рівень сигналів для передачі до ПБС 203. - Зсув кадру, параметр, який кроками, бажано, 1,24мс, вказує затримку кадрів прямого і зворотного інформаційних каналів, що надсилаються до і приймаються від MC, відносно часових параметрів системи 20. Значення цього зсуву передається від ПБС 201 до ПБС 203 у команді на передачу зв'язку. Може бути необов'язковий параметр ACTIVE_TIME для визначення часу, коли має бути введена затримка. - Кодовий канал, який передається від ПБС 201 до ПБС 203, тобто функція Уолша, призначена для кодування прямого каналу зв'язку від ПБС 203 до MC 40 згідно з IS-95. - Номери підтверджень Рівня 2, які можуть бути використані ПБС 203 для встановлення обробки підтвердження протоколом Рівня 2 у MC 40, бажано, тоді, коли це визначено командним повідомленням на передачу зв'язку. - Параметри керування потужністю прямого інформаційного каналу, які використовуються у ПБС 203 для встановлення лічильників TOT_FRAMES і BAD_FRAMES у MC 40. Ці дані використовується для інформування ПБС про статистику помилок у прямому каналі. - Кількість преамбул, що вказує кількість кадрів преамбули, які мають бути передані від MC 40 до ПБС 203 після того, як MC прийме N11m повноцінних кадрів від ПБС, як це було описано (Фіг.10В). - Новий клас діапазону частот і частоту (у межах діапазону) у комірці, яку обслуговує ПБС 203 і до якої тепер призначено MC 40. Наведений перелік не вичерпує всіх параметрів і є лише прикладом інформації, що передається у командному повідомленні. У це повідомлення можуть бути включені інші параметри IS-95. Фахівцю зрозуміло, як спосіб, описаний вище на прикладі команди на передачу зв'язку, якою дані, пов’язані з одним з ефірних інтерфейсів системи 20 (GSM-ПДРЧ або ПДКУ), передаються через інші ефірні інтерфейси, може бути подібним чином використаний для передачі повідомлень і даних інших типів. Після надсилання команди RR на передачу зв'язку до MC 40 між ПБС 203 і MC 40 встановлюється новий ІК. Для цього ПБС 203 надсилає кадри ІК до MC 40, яка відповідає зумовленою кількістю кадрів преамбули, визначеною у команді на передачу зв'язку. До КМП 24 надсилається повідомлення про успішну передачу зв'язку згідно з стандартом GSM для повідомлень і КМП надсилає відповідну команду "очищення" до ПБС 201, яка відповідає повідомленням "очищення завершено". Фіг.14А-14D містять схеми 42-бітових масок довгого коду, які призначаються ПБС 203 у процесі передачі зв'язку (Фіг.12) згідно з бажаним втіленням винаходу. Фіг.14 А містить маску 220 для каналу доступ у, Фіг.14В маску 222 для каналу виклику, Фіг.14С - маску 224 для основних (прямого і зворотного) інформаційних каналів і Фіг.14D - маску 226 для допоміжних (прямого і зворотного) інформаційних каналів. Такі допоміжні канали використовують, наприклад, для багатоканального зв'язку з середньою швидкістю передачі згідно з IS-95. Маска 220, бажано, включає номер 228 каналу доступ у (НКД), номер 230 каналу виклику (НКВ), ідентифікаційний номер 232 БС (BASEJD) і зсув 234 пілот-сигналу (PILOT_PN). Маска 222 також включає НКВ і зсув пілот-каналу. Маски 224, 226 інформаційних каналів відповідають форматам маски довгого коду. Вони, бажано, включають ідентифікаційний номер 232 БС (BASEJD) і унікальне 16-бітове число 236, обране з набору, призначеного ПБС 203. Число 236 з набору призначається таким чином, що жодні дві MC не можуть мати однакових чисел. Для забезпечення приватності сеансу зв'язку замість масок 224, 226 можуть бути використані приватні маски довгого коду. Генерування таких масок з використанням шифрувального коду Кс GSM описано, наприклад, у заявці "Encryption Support in Hybrid GSM/CDMA Network" від 21/10/1998, включеній посиланням. Робота ПБС 201 і 203 під час передачі зв'язку (Фіг.12) може бути репрезентована схемою роботи скінченого автомата, подібною, по суті, наведеним у Фіг.6А, 6В і Фіг.11. Робота MC 40 у цій передачі зв'язку загалом подібна описаній у Фіг.5А, 5В до стану 112, у якому зв'язок ПДКУ з ПБС 201 затримується. У процесі встановлення нового ІК з ПБС 203 ПДКУ MC 40 проходить через стани 114, 116 і 118, еквівалентні станам 185, 186 і 187 (Фіг.10В). Якщо MC не може одержати доступу до нового ІК (стан 114), вона переходить у стан 122, у якому намагається повторно одержати доступ до старої ПБС 201. Описаний вище спосіб стосується, у першу чергу жорстких передач зв'язку між ПБС 201 і 203 під керуванням КМП 24. Система 20 припускає також м'які передачі зв'язку з MC 40 згідно з IS-95 між ТБС, пов'язаними з одним КБС, наприклад, ТБС 206 і 208 (Фіг.12). У іншому варіанті, якщо КБС 202 має зв'язок з КБС 204 через канал, не залежний від КМП 24 (не показаний), може бути здійснена м'яка передача зв'язку між ПБС через КБС 202 і 204. У таких випадках ПБС інформує КМП 24 про виконання передачі зв'язку для належної реєстрації нового місця MC 40. При вимірюванні кількості потужності, що передається від системи GSM, виникає проблема, пов'язана з необхідністю визначення часових параметрів системи. Наприклад, під час передачі зв'язку від системи, де використовується багатоносійний (БН) ефірний інтерфейс ПДКУ, передбачений для систем ПДКУ третього покоління, відомих як системи "3G", до системи GSM перед вимірюваннями потужності мають бути визначені часові параметри системи GSM. Однією з причин цього є те, що схеми повторного використання частоти GSM зумовлюють необхідність виконання у MC вимірювань, щоб уможливити читання Синхроканалу під час передачі Ідентифкаційного Коду БС (ІДБС). Такі ІДБС передаються приблизно кожні 10 кадрів GSM (кожні 46мс). Згідно з вимогами галузевого стандарту GSM, MC має доповідати про ІДБС разом з виміряним рівнем потужності (RXLEV) кожного сигналу GSM, що має бути виміряний. Одним з способів визначення часових параметрів є надсилання від БН MC до MC 40 інформації про Номер Кадру GSM, який однозначно визначає момент передачі Синхроканалу від ПБС GSM. Слід відзначити, що номер кадру, визначений у одній ПБС GSM, не збігається з номером кадру іншої ПБС GSM цієї системи. Це передбачено для уможливлення у MC GSM моніторингу сусідніх комірок у періодах спокою ПДРЧ. Отже, у кожний момент номери кадрів різних ПБС GSM є різними. Згідно з одним з втілень способу і пристрою винаходу передбачено інформацію, яка включає: (1) час ПДКУ, (2) номери каналів GSM, що підлягають пошуку, (3) поріг сили прийнятого сигналу і (4) інформацію стосовно кожного з каналів, що підлягають пошуку. У іншому втіленні ця інформація включає: (1) смугу частот, яка включає канал, що підлягає пошуку, (2) частоту каналу, що підлягає пошуку (наприклад, "AFRCN", визначене у галузевому стандарті, що стосується систем зв'язку GSM), (3) ідентифікаційний код, пов'язаний з каналом (наприклад, Ідентифікаційний Код БС (BSIC), визначений у галузевому стандарті, що стосується систем зв'язку GSM), який передається у визначений час ПДКУ, і (4) певну частину кадру, який передається у визначений час ПДКУ. У ще одному втіленні винаходу перші три біти BSIC, які ідентифікують Код Кольору Мережі, одноразово передаються для всіх каналів, що підлягають пошуку. Далі розглядається використання цієї інформації для скорочення часу, необхідного для виявлення станції-кандидата, придатної для передачі зв'язку до неї. Фіг.15 містить схеми операцій, що виконуються, коли БН-БС 1501 визначає бажаність виконання передачі зв'язку. Слід відзначити, що процес, ілюстрований Фіг.15 і описаний нижче, може бути проведений або у відповідь на виявлену слабкість поточного сигналу зв'язку з MC, або у відповідь на іншу ініціюючу подію. Процедура починається з передачі Повідомлення-Вимоги Пошуку Частоти-Кандидата від БН-БС 1501 до MC 1505. У одному з втілень це повідомлення має формат, визначений у табл. 1-3: Таблиця 1 Поле Довжина (біт) USE_TIME 1 ACTION_TIME 6 резерв 4 CFSRM_SEQ 2 SEARCH_TYPE 2 SEARCH_PERIOD 4 SEARCH_MODE 4 MODE_SPECIFIC_LEN 8 Поля, що визначаються режимом 8 ´ MODE_SPECIFIC_LEN ALIGN_TIMING 1 SEARCH_OFFSET 0 або 6 У цьому втіленні кожне з наведених полів визначене галузевим стандартом для систем CDMA2000. Однак, одне з втілень передбачає наявність додаткового поля режиму пошуку, яке відповідає потребі пошуку каналів GSM. Якщо поле режиму пошуку вимагає пошук у каналів GSM, передаються такі поля: Таблиця 2 Поле SF_TOTAL_TC_THRESH SF_TOTAL_TC_IO_THRESH GSM_R XLEV_THRESH N_COL_CODE BSIC_VERIF_REQ GSM_T_REF_INCL CDMA_TIME NUM_GSM_CHAN Довжина (біт) 5 5 6 0 або 3 1 1 0 або 6 6 Поля, що одноразово повторюються для кожного каналу, що підлягає пошуку: GSM_FREQ_BAND 3 ARFCN 10 BSIC_VERIF_REQ 1 GSM_FR AME 0 або 19 GSM_FR AME_FR ACT 0 або 9 Поля табл. 2 визначені таким чином: SF_TOTAL_TC_THRESH - поріг повного пілот-сигналу Ес робочої частоти. Якщо MC не використовує вимірювання повного пілот-сигналу Ес робочої частоти Активної групи під час процедури періодичного пошуку частот GSM, БС встановлює у цьому полі значення '11111', у іншому разі значення (10 ´ Іоg10 (total_ec_thresh) + 120)/2 де total_ec_thresh визначено таким чином: MC не переходить на жодну частоту GSM, якщо Ес перевищує total_ec_thresh. SF_TOTAL_TC_IO_THRESH - поріг повного пілот-сигналу Ес/І0 для робочої частоти. Якщо MC не використовує вимірювання повного пілот-сигналу Ес/І0 робочої частоти Активної групи під час процедури періодичного пошуку частот GSM, БС встановлює у цьому полі значення '11111', у іншому разі значення -20 ´ Іоg10 (total_ec_io_thresh) де total_ec_io_thresh визначено таким чином: MC не переходить на жодну частоту GSM, якщо Ес/І0 перевищує total_ec_io_thresh. GSM_R XLEV_THRESH - поріг RXLEV GSM. БС встановлює у цьому полі мінімальне значення RXLEV GSM, яку MC може доповідати. RXLEV GSM визначено у розділі 8.1.4 05.08 GSM. GSM_T_REF_INCL - включення еталонного часу GSM. Це поле вказує, чи включений у повідомлення еталонний час GSM. Якщо це так, БС встановлює у цьому полі '1', у іншому разі - '0'. CDMA_TIME - обрана точка у часі ПДКУ, у якій БН-БС знає номер кадру і частину кадру, що передається кожною ПБС GSM, яку має знайти MC згідно з вимогою БН-БС. Якщо GSM_T_REF_INCL = '1', БС встановлює у цьому полі системний час ПДКУ у одиницях 80мс (mod 64), який є еталоном для GSM_FRAME. Якщо GSM_T_REF_INCL = '0', БС ігнорує це поле. NUM_GSM_CHAN - кількість каналів GSM. БС надає цьому полю значення кількості GSM ARFCN, що підлягають пошуку. GSM_FREQ_BAND - діапазон частот GSM. Згідно з одним з втілень винаходу, для визначення конкретного діапазону GSM передаються такі значення: Таблиця 3 GSM_FREQ_BAND (бінарне значення) 000 001 010 011 100 Діапазон частот GSM P-GSM 900 E-GSM 900 R-GSM 900 DCS 1800 PCS 1900 AFRCN - Абсолютний Номер РЧ Каналу. БС встановлює у цьому полі абсолютний номер РЧ каналу, що підлягає пошуку згідно з розділом 2 GSM 05.05. BSIC_VERIF_REQ - вимога верифікації ідентифікаційного коду БС. БС встановлює у цьому полі значення '1', якщо для відповідного AFRCN потрібно перевірити ідентифікаційний код ТБС, у іншому випадку - '0'. BSIC - ідентифікаційний код ТБС. Якщо BSIC_VERIF_REQ = '1', БС встановлює у цьому полі ідентифікаційний код ТБС для каналу GSM, що підлягає пошуку, згідно з розділом 4.3.2 GSM 03.03. Якщо BSIC_VERIF_REQ = '0', БС ігнорує це поле. GSM_FR AME - номер кадру GSM, що передається у асоційованому каналі у час, визначений у асоційованому полі Часу ПДКУ. Якщо GSM_T_REF_INCL = '1', БС встановлює у цьому полі номер кадру GSM, який відповідає часу, визначеному CDMA_TIME у новій БС GSM згідно з розділом 3.3.2.2 GSM 05.02. Якщо GSM_T_REF_INCL = '0', БС ігнорує це поле. GSM_FR AM_FR ACT - Частина Кадру GSM, що передається у асоційованому каналі у час, визначений у асоційованому полі Часу ПДКУ. Якщо GSM_T_REF_INCL = '1', БС встановлює у цьому полі кількість 1/2Ù9 частин кадру GSM, що відповідають часу, визначеному у CDMA_TIME у новій БС GSM, у межах 0-(2Ù9-1). Тривалість кадру GSM визначена у розділі 4.3.1 GSM 05.02 і дорівнює 24/5200с. Якщо GSM_T_REF_INCL = '0', БС ігнорує це поле. Після прийому Повідомлення-Вимоги 1503 Пошуку Частоти Кандидата MC 1505 у будь-який відомий спосіб оцінює час, потрібний для виконання цього пошуку. Оцінка передається до БН-БС у ПовідомленніВідповіді 1507 про Пошук Частоти Кандидата. Згідно з одним з втілень винаходу, БН-БС 1501 відповідає на повідомлення 1507 визначенням, чи проводити пошук, і, якщо так, то як саме проводити цей пошук. Наприклад, у одному з втілень БН-МС 1501 передає Повідомлення Керування Пошуком Частоти Кандидата, яким вказує, що MC 1505 має почати пошук у зумовлений початковий момент часу (визначений у Повідомленні Керування, і що пошук має бути одноразовим, безперервним або повторюватись періодично. MC 1505 відповідає на це виконанням пошуку, базуючись на одержаній інформації, і при цьому використовує надіслану часову ін формацію (значення у полі Часу ПДКУ) для визначення часу, коли була надіслана ідентифікована частина кадру, і для визначення, коли вести пошук кожного сигналу GSM згідно з вимогою пошуку від БН-БС 1501. MC 1505, бажано, виконує пошук для кожного GSM лише у час, коли був переданий сигнал GSM, що визначає таку інформацію, як BSIC. Після цього MC 1505 може виміряти якість сигналу і порівняти цей BSIC з BSIC, пов'язаним з каналом, у якому, згідно з вимогою, MC має вести пошук. Якщо вони не збігаються, MC 1505 доповідає про якість сигналу, переданого у каналі, де, згідно з вимогою, MC вела пошук (наприклад, про рівень потужності сигналу, відношення сигнал/шум або ін.). Після визначення у MC 1505 якості сигналу, що передається у каналі, де, згідно з вимогою, MC має вести пошук, MC 1505 компонує Повідомлення 1511 з Доповіддю про Пошук Частоти Кандидата і передає його до БН-БС 1501. Залежно від змісту Повідомлення Керування, MC 1505 повторює передачі повідомлення 1511. Якщо БН-БС 1501 визначає, що умови вимагають передачі зв'язку, вона передає до ПБС GSM 1515 повідомлення 1513, готуючи ПБС 1515 до прийому передачі зв'язку. Один з способів передачі до ПБС 1515 GSM ци х повідомлень є включення цієї інформації у стандартне повідомлення GSM передачі зв'язку. Повідомлення передачі зв'язку може включати інформацію про час, що визначає, коли необхідно знайти синхроканал у випадках наявності суттєвого дрейфа часових параметрів GSM відносно часових параметрів ПДКУ. Такі повідомлення відомі фахівцям і тут не розглядаються. Прийнявши повідомлення 1513 про підготовку передачі зв'язку, ПБС 1515 GSM у звичайному форматі GSM передає до MC 1505 повідомлення 1517 з Командою на Передачу Зв'язку. Після цього MC 1505 і ПБС GSM обмінюються повідомленнями Доступу до Системи і Доступу у звичайний спосіб, і MC 1505 надсилає до ПБС 1515 GSM Повідомлення 1521 про Завершення Передачі зв'язку. Далі ПБС 1515 GSM і БН-БС 1501 обмінюються Повідомленнями 1523 про Завершення Передачі зв'язку. Зрозуміло, що, якщо MC 1505 може швидко ідентифікувати сигнали, що передаються від однієї ПБС 1515 GSM, то вона зможе визначити час моніторингу сигналів, що передаються іншою придатною ПБС 1515 GSM. Крім того, оскільки Повідомлення-Вимога 1503 Пошуку Частоти Кандидата містить інформацію про кожний з каналів, пошук яких має виконати MC 1505, пошук сигналів кожного з цих каналів може бути проведений у лише кількох часових щілинах (тривалістю 0,5мс кожна). Згідно з винаходом, MC 1505 може виконати пошук кандидата для передачі зв'язку за короткий час (лише кілька мс) порівняно з тривалістю прийому сигналів ПДКУ. Слід відзначити, що, хоча описане втілення стосується системи GSM, винахід може бути застосований також у будь-якій системі ПДРЧ, яка передбачає передачу інформації у визначених часових щілинах. Хоча наведений опис стосується певної гібридної системи GSM/ПДКУ, зрозуміло, що принципи винаходу можуть бути застосовані для реалізації передач зв'язку з ДМП і у інши х гібридних системах зв'язку. Крім того, хоча наведений опис передбачає використання стандартів зв'язку з ПДКУ і ПДРЧ, зрозуміло, що принципи винаходу можуть бути застосовані разом з іншими способами кодування даних і модуляції сигналу. Винахід стосується не лише повних систем і процедур зв'язку, але також включає нові елементи таких систем і процедур, а також їх комбінації і субкомбінації. Наведений опис бажаних втілень дозволить будь-якому фа хівцю використати винахід, зробивши належні модифікації і зміни згідно з концепціями і принципами винаходу. Об'єм винаходу не обмежується наведеними втіленнями і визначається новими принципами і ознаками.
ДивитисяДодаткова інформація
Назва патенту англійськоюSynchronization of base stations when transferring communication services in the global system for mobile communication (gsm) with code division multiple access (cdma)
Автори англійськоюGrilli Francesco
Назва патенту російськоюСинхронизация центральных станций при передаче услуг связи в глобальной системе мобильной связи (gsm) с множественным доступом с кодовым разделением (cdma)
Автори російськоюГрилли Франческо
МПК / Мітки
МПК: H04J 11/00, H04Q 7/38, H04B 7/26
Мітки: базової, зв'язку, синхронізація, гібридний, передачі, мережі, станції
