Формати кадрів і часові параметри у субодногігагерцевих мережах

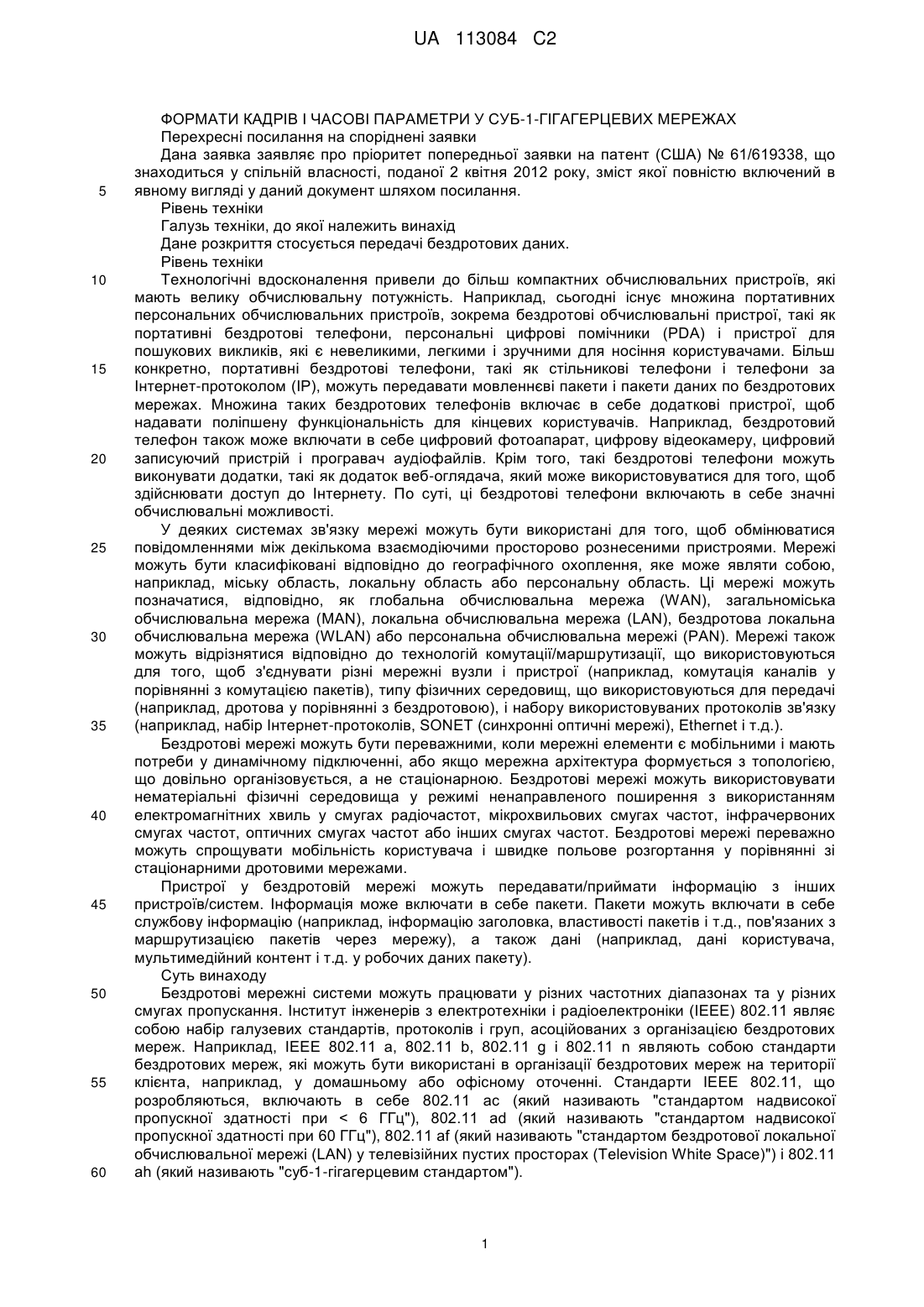

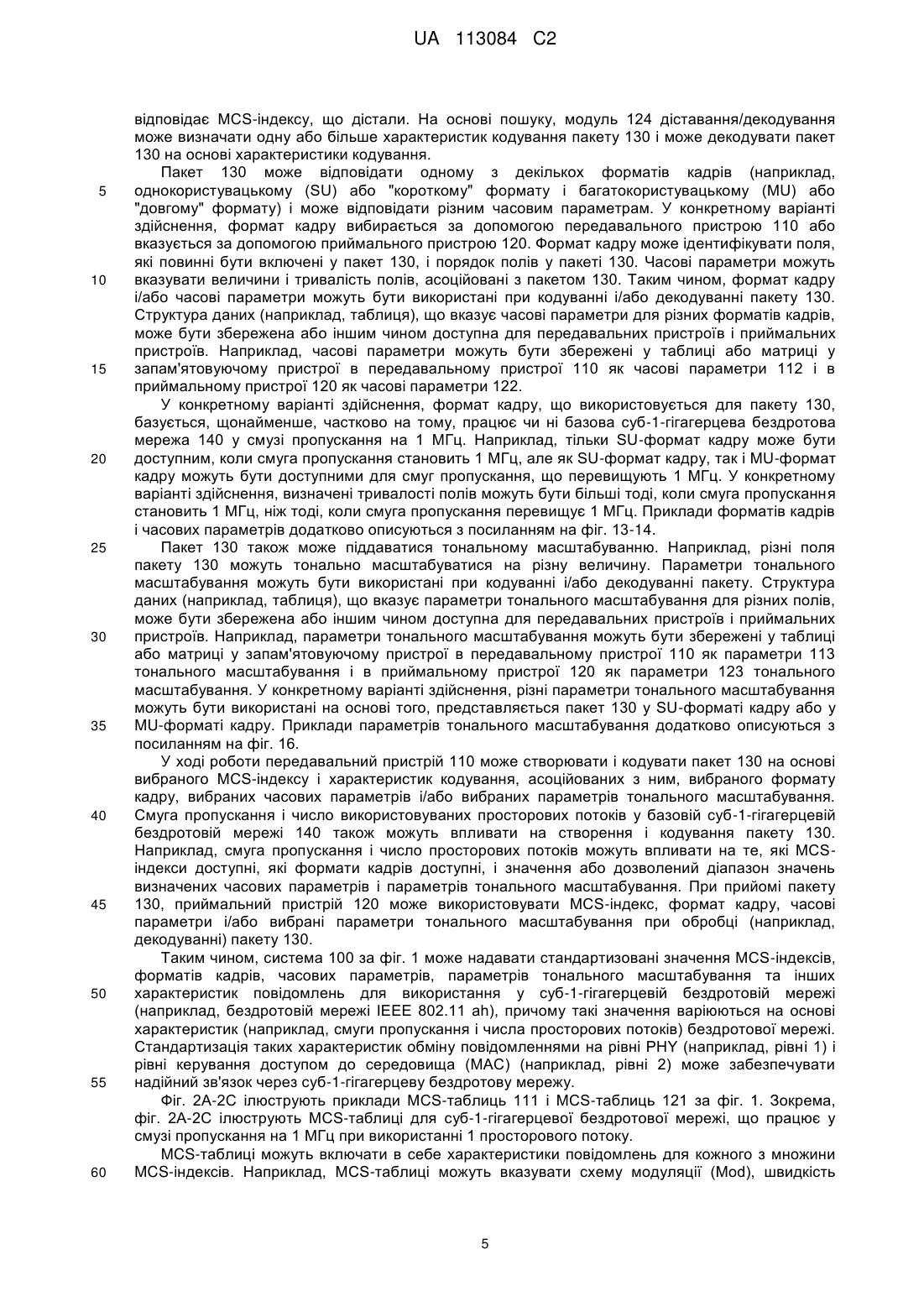

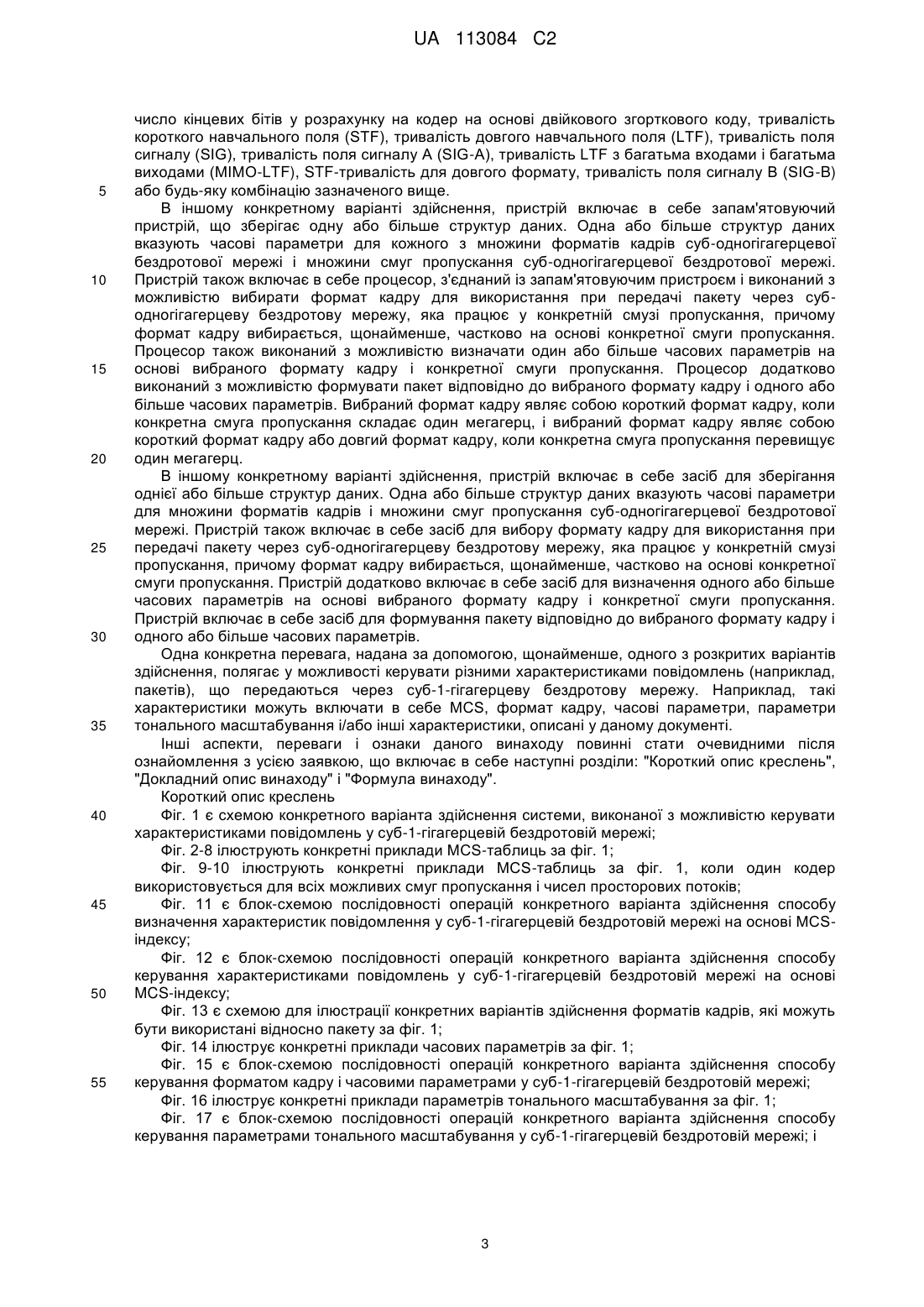

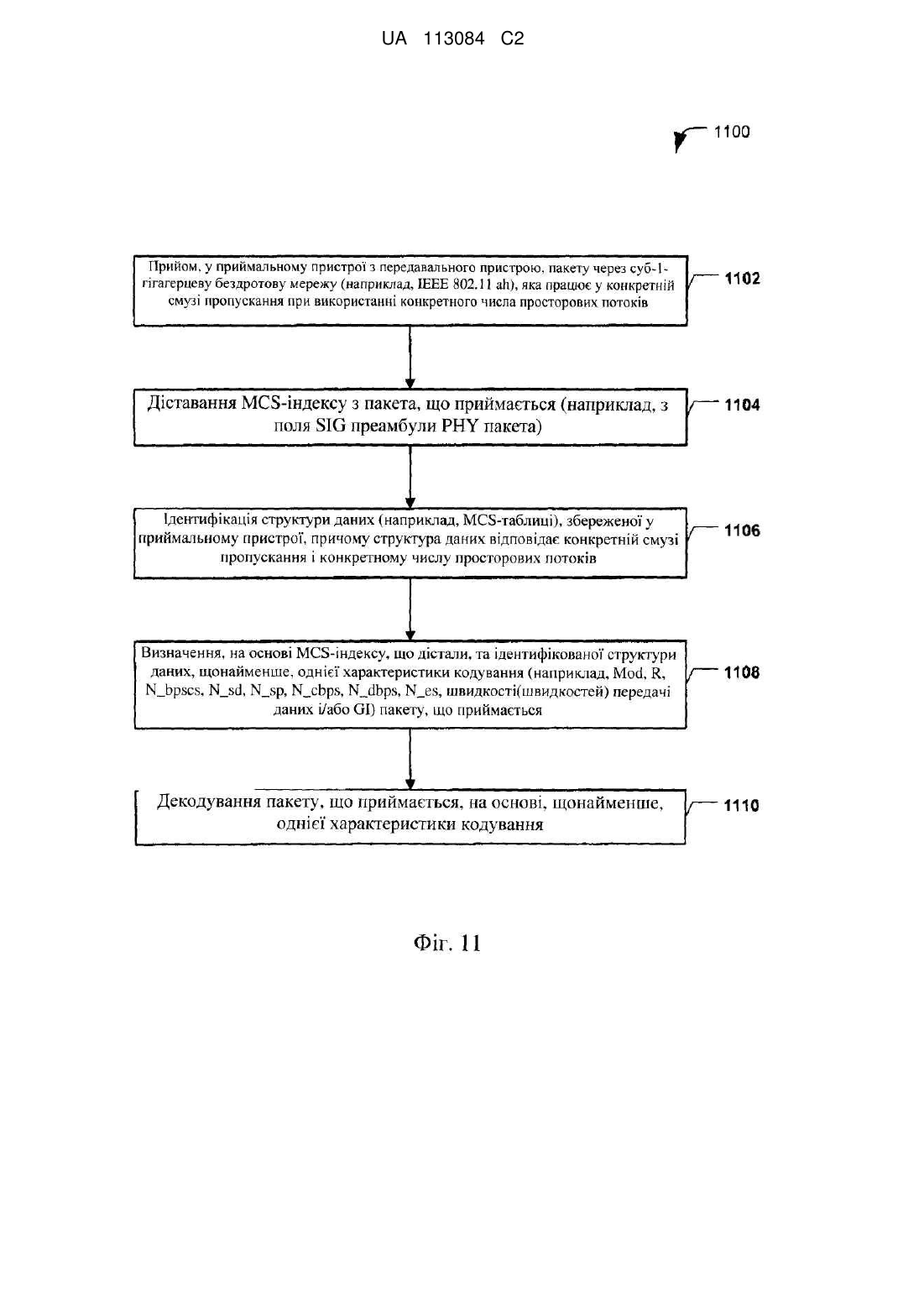

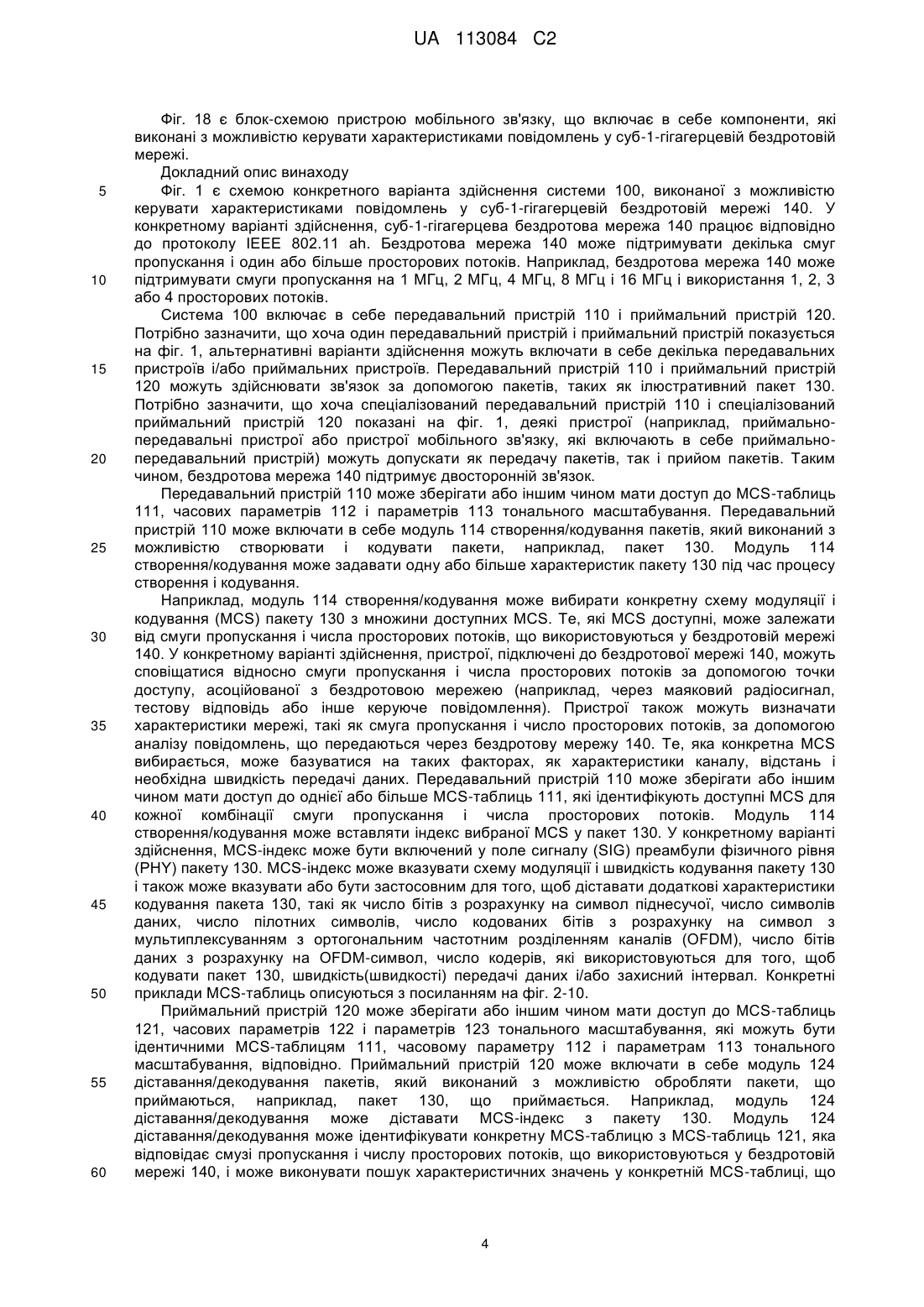

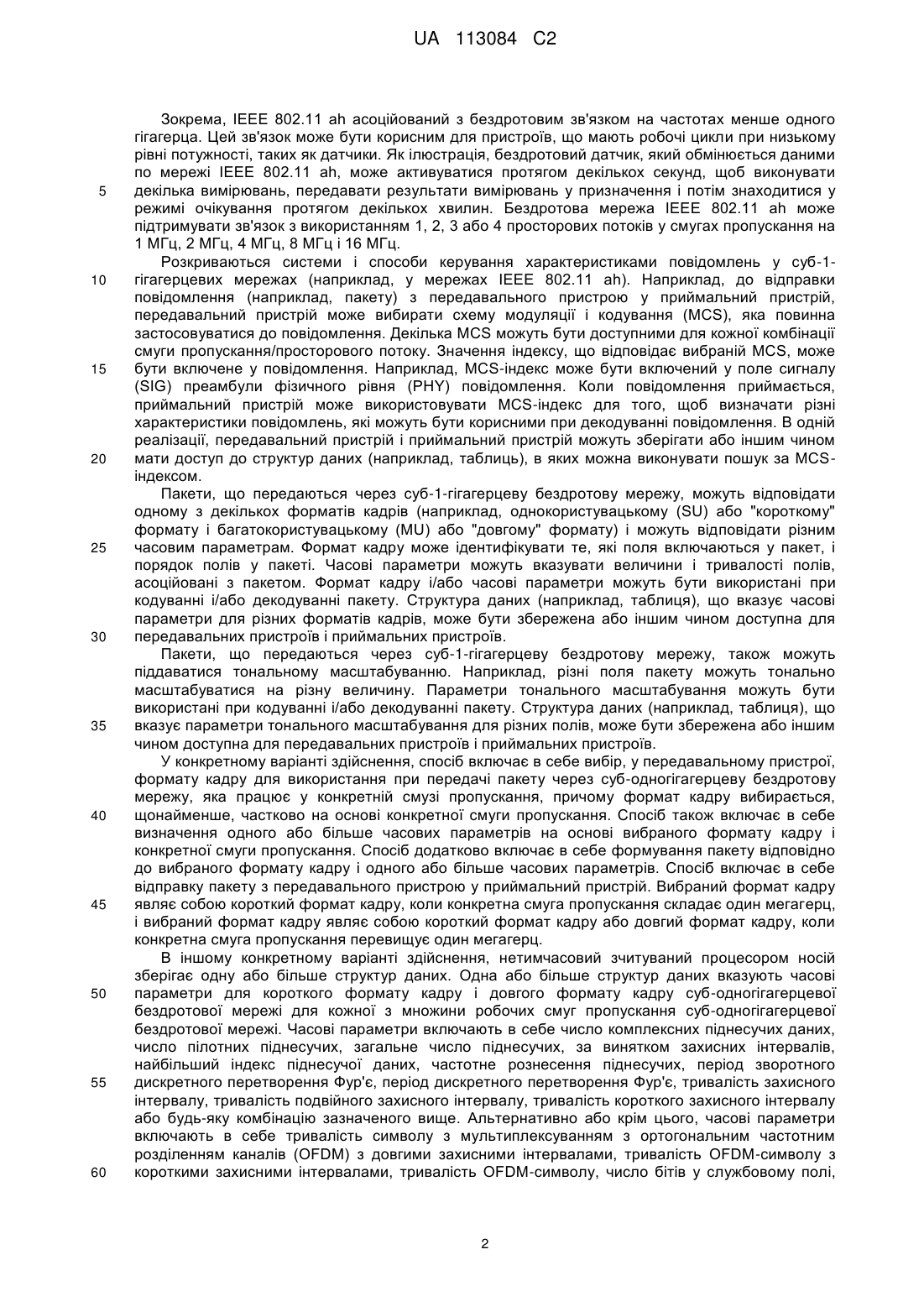

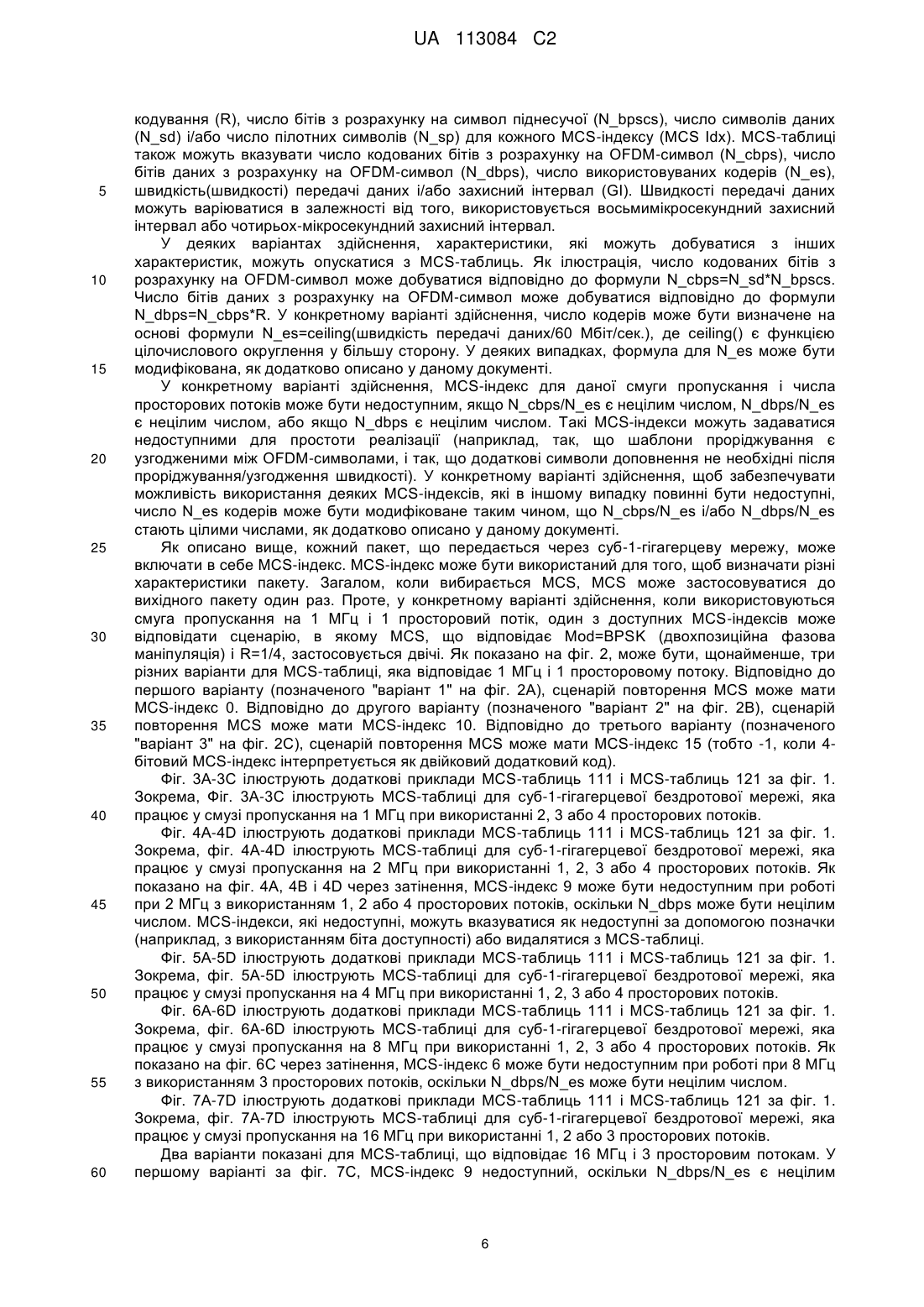

Реферат: Розкриваються системи і способи керування характеристиками повідомлень у субодногігагерцевих мережах (наприклад, у мережах IEEE 802.11 ah). Одна або більше структур даних, що вказують доступні формати кадрів і/або часові параметри, можуть бути збережені на або доступні для передавальних пристроїв і приймальних пристроїв. Структури даних можуть бути організовані на основі формату кадру, смуги пропускання бездротової мережі і/або числа використовуваних просторових потоків у бездротовій мережі. Інформація, збережена у структурах даних, може бути використана при формуванні і обробці повідомлень, які передаються через субодногігагерцеву мережу. UA 113084 C2 (12) UA 113084 C2 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМАТИ КАДРІВ І ЧАСОВІ ПАРАМЕТРИ У СУБ-1-ГІГАГЕРЦЕВИХ МЕРЕЖАХ Перехресні посилання на споріднені заявки Дана заявка заявляє про пріоритет попередньої заявки на патент (США) № 61/619338, що знаходиться у спільній власності, поданої 2 квітня 2012 року, зміст якої повністю включений в явному вигляді у даний документ шляхом посилання. Рівень техніки Галузь техніки, до якої належить винахід Дане розкриття стосується передачі бездротових даних. Рівень техніки Технологічні вдосконалення привели до більш компактних обчислювальних пристроїв, які мають велику обчислювальну потужність. Наприклад, сьогодні існує множина портативних персональних обчислювальних пристроїв, зокрема бездротові обчислювальні пристрої, такі як портативні бездротові телефони, персональні цифрові помічники (PDA) і пристрої для пошукових викликів, які є невеликими, легкими і зручними для носіння користувачами. Більш конкретно, портативні бездротові телефони, такі як стільникові телефони і телефони за Інтернет-протоколом (IP), можуть передавати мовленнєві пакети і пакети даних по бездротових мережах. Множина таких бездротових телефонів включає в себе додаткові пристрої, щоб надавати поліпшену функціональність для кінцевих користувачів. Наприклад, бездротовий телефон також може включати в себе цифровий фотоапарат, цифрову відеокамеру, цифровий записуючий пристрій і програвач аудіофайлів. Крім того, такі бездротові телефони можуть виконувати додатки, такі як додаток веб-оглядача, який може використовуватися для того, щоб здійснювати доступ до Інтернету. По суті, ці бездротові телефони включають в себе значні обчислювальні можливості. У деяких системах зв'язку мережі можуть бути використані для того, щоб обмінюватися повідомленнями між декількома взаємодіючими просторово рознесеними пристроями. Мережі можуть бути класифіковані відповідно до географічного охоплення, яке може являти собою, наприклад, міську область, локальну область або персональну область. Ці мережі можуть позначатися, відповідно, як глобальна обчислювальна мережа (WAN), загальноміська обчислювальна мережа (MAN), локальна обчислювальна мережа (LAN), бездротова локальна обчислювальна мережа (WLAN) або персональна обчислювальна мережі (PAN). Мережі також можуть відрізнятися відповідно до технологій комутації/маршрутизації, що використовуються для того, щоб з'єднувати різні мережні вузли і пристрої (наприклад, комутація каналів у порівнянні з комутацією пакетів), типу фізичних середовищ, що використовуються для передачі (наприклад, дротова у порівнянні з бездротовою), і набору використовуваних протоколів зв'язку (наприклад, набір Інтернет-протоколів, SONET (синхронні оптичні мережі), Ethernet і т.д.). Бездротові мережі можуть бути переважними, коли мережні елементи є мобільними і мають потреби у динамічному підключенні, або якщо мережна архітектура формується з топологією, що довільно організовується, а не стаціонарною. Бездротові мережі можуть використовувати нематеріальні фізичні середовища у режимі ненаправленого поширення з використанням електромагнітних хвиль у смугах радіочастот, мікрохвильових смугах частот, інфрачервоних смугах частот, оптичних смугах частот або інших смугах частот. Бездротові мережі переважно можуть спрощувати мобільність користувача і швидке польове розгортання у порівнянні зі стаціонарними дротовими мережами. Пристрої у бездротовій мережі можуть передавати/приймати інформацію з інших пристроїв/систем. Інформація може включати в себе пакети. Пакети можуть включати в себе службову інформацію (наприклад, інформацію заголовка, властивості пакетів і т.д., пов'язаних з маршрутизацією пакетів через мережу), а також дані (наприклад, дані користувача, мультимедійний контент і т.д. у робочих даних пакету). Суть винаходу Бездротові мережні системи можуть працювати у різних частотних діапазонах та у різних смугах пропускання. Інститут інженерів з електротехніки і радіоелектроніки (IEEE) 802.11 являє собою набір галузевих стандартів, протоколів і груп, асоційованих з організацією бездротових мереж. Наприклад, IEEE 802.11 a, 802.11 b, 802.11 g і 802.11 n являють собою стандарти бездротових мереж, які можуть бути використані в організації бездротових мереж на території клієнта, наприклад, у домашньому або офісному оточенні. Стандарти IEEE 802.11, що розробляються, включають в себе 802.11 ac (який називають "стандартом надвисокої пропускної здатності при 1, можуть бути модифіковані, як показано на фіг. 9-10. Фіг. 9A-9D ілюструють приклади MCS-таблиць 111 і MCS-таблиць 121 за фіг. 1, коли один кодер використовується для всіх комбінацій смуги пропускання/просторового потоку. Зокрема, фіг. 9A-9D ілюструють MCS-таблиці для суб-1-гігагерцевої бездротової мережі, яка працює у смузі пропускання на 4 МГц при використанні 4 просторових потоків та у смузі пропускання на 8 МГц при використанні 2, 3 або 4 просторових потоків, з одним кодером. А саме, MCS-індекс 6 для 8 МГц і 3 просторових потоків, який показаний як недоступний на фіг. 6C, є доступним на фіг. 9C, оскільки N_es=1. Фіг. 10A-10D ілюструють додаткові приклади MCS-таблиць 111 і MCS-таблиць 121 за фіг. 1, коли один кодер використовується для всіх комбінацій смуги пропускання/просторового потоку. Зокрема, фіг. 10A-10D ілюструють MCS-таблиці для суб-1-гігагерцевої бездротової мережі, яка працює у смузі пропускання на 16 МГц при використанні 1, 2, 3 або 4 просторових потоків з одним кодером. А саме, MCS-індекс 9 для 16 МГц і 3 просторових потоків, який показаний як недоступний на фіг. 7C, якщо N_es не збільшений з 5 до 6, є доступним на фіг. 10C, оскільки N_es=1. Фіг. 11 є блок-схемою послідовності операцій конкретного варіанта здійснення способу 1100 визначення характеристик повідомлення на основі MCS-індексу у суб-1-гігагерцевій бездротовій мережі. В ілюстративному варіанті здійснення, спосіб 1100 може виконуватися за допомогою приймального пристрою 120 за фіг. 1. Спосіб 1100 може включати в себе прийом, у приймальному пристрої з передавального пристрою, пакету через суб-1-гігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання при використанні конкретного числа просторових потоків, на етапі 1102. Бездротова мережа може являти собою мережу IEEE 802.11 ah. Наприклад, на фіг. 1, приймальний пристрій 120 може приймати пакет 130 з передавального пристрою 110 через бездротову мережу 140. Спосіб 1100 також може включати в себе діставання MCS-індексу з пакету, що приймається, на етапі 1104, та ідентифікацію структури даних, збереженої у приймальному пристрої, на етапі 1106. Структура даних може відповідати конкретній смузі пропускання і конкретному числу просторових потоків. У конкретному варіанті здійснення, MCS-індекс можна дістати з поля SIG преамбули PHY пакету. Наприклад, на фіг. 1, модуль 124 діставання/декодування може діставати MCS-індекс з пакету 130 і може ідентифікувати одну з MCS-таблиць 121, яка відповідає смузі пропускання і числу просторових потоків. Як ілюстрація, коли смуга пропускання становить 4 МГц, і використовується 1 просторовий потік, ідентифікована MCSтаблиця може бути таблицею у верхній частині фіг. 5. Спосіб 1100 додатково може включати в себе визначення, на основі виконання пошуку в ідентифікованій структурі даних на предмет характеристичних значень, які відповідають MCSіндексу, що дістали, щонайменше, однієї характеристики кодування пакету, що приймається, на 7 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 етапі 1108. Характеристика кодування може включати в себе схему модуляції, швидкість кодування, число бітів з розрахунку на символ піднесучої, число символів даних, число пілотних символів, число кодованих бітів з розрахунку на OFDM-символ, число бітів даних з розрахунку на OFDM-символ, число кодерів, швидкість(швидкості) передачі даних і/або захисний інтервал. Як ілюстрація, коли MCS-індекс, що дістали, становить 5, з таблиці у верхній частині фіг. 5 може бути визначено те, що Mod=64-QAM, R=2/3, N_bpscs=6, N_sd=108, N_sp=6, N_cbps=648, N_dbps=432, N_es=1, і/або швидкість передачі даних=10800 Кбіт/сек. при 8-мікросекундних GI і/або 12000 Кбіт/сек. при 4-мікросекундних GI. Спосіб 1100 може включати в себе декодування пакету, щонайменше, на основі однієї характеристики кодування. Наприклад, на фіг. 1, модуль 124 діставання/декодування може декодувати пакет 130 на основі, щонайменше, однієї характеристики кодування. Як ілюстрація, тип демодуляції (наприклад, двохпозиційна фазова маніпуляція (BPSK), квадратурна PSK (QPSK), квадратурна амплітудна модуляція (QAM) і т.д.), що застосовується до пакету 130, може бути визначений на основі характеристики Mod в MCS-таблиці у верхній частині фіг. 5. Фіг. 12 є блок-схемою послідовності операцій конкретного варіанта здійснення способу 1200 керування характеристиками повідомлень для повідомлень, що передаються через суб-1гігагерцеву бездротову мережу на основі MCS-індексу. В ілюстративному варіанті здійснення, спосіб 1200 може виконуватися за допомогою передавального пристрою 110 за фіг. 1. Спосіб 1200 може включати в себе вибір, у передавальному пристрої, MCS з множини MCS, доступних для використання при передачі пакету через суб-1-гігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання при використанні конкретного числа просторових потоків, на етапі 1202. Наприклад, на фіг. 1, передавальний пристрій 110 може вибирати доступну MCS з однієї з MCS-таблиць 111, яка відповідає смузі пропускання і числу використовуваних просторових потоків. Спосіб 1200 також може включати в себе визначення, щонайменше, однієї характеристики кодування на основі MCS-індексу, що відповідає вибраній MCS, на етапі 1204. Спосіб 1200 додатково може включати в себе вставку MCS-індексу у пакет, на етапі 1206, і кодування пакету, щонайменше, на основі однієї характеристики кодування, на етапі 1208. Наприклад, на фіг. 1, модуль 114 створення/кодування може вставляти MCS-індекс у пакет 130 і кодувати пакет 130. Спосіб 1200 може включати в себе відправку кодованого пакету у приймальний пристрій на етапі 1210. Наприклад, на фіг. 1, передавальний пристрій 110 може відправляти пакет 130 у приймальний пристрій 120. Фіг. 13 є схемою для того, щоб ілюструвати конкретні варіанти здійснення форматів кадрів, які можуть бути використані для того, щоб представляти пакет 130 за фіг. 1, і, загалом, позначається 1300. У конкретному варіанті здійснення, пакети, що передаються через суб-1гігагерцеву мережу, можуть відповідати одному з декількох форматів кадрів, такому як однокористувацький (SU) формат 1310 кадру або багатокористувацький (MU) формат 1320 кадру. Кожний формат 1310, 1320 кадру може вказувати поля, які повинні бути включені у пакет, і порядок таких полів. SU-формат 1310 кадру може включати в себе коротке навчальне поле 1311 (STF), довге навчальне поле 1312 (LTF) (LTF_1) і поле 1313 SIG. Коли використовуються декілька просторових потоків, SU-формат 1310 кадру також може включати в себе додаткові LTF 1314 (наприклад, одне додаткове LTF для кожного додаткового просторового потоку). STF 1311, LTF 1312, поле 1313 SIG і додаткові LTF 1314 можуть представляти преамбулу пакету. SU-формат 1310 кадру також може включати в себе частину 1315 даних. MU-формат 1320 кадру може включати в себе дві частини: першу частину без попереднього кодування (позначену як омнічастина 1330) і другу частину з попереднім кодуванням (позначену як MU-частина 1340). Омнічастина 1330 може включати в себе STF 1321, перше LTF 1322 (LTF_1) і поле 1323 сигналу А (SIG-A). Частина MU 1340 може включати в себе додаткове STF 1324, а коли використовуються декілька просторових потоків, одне або більше додаткових LTF 1325. MU-частина 1340 також може включати в себе поле 1326 сигналу В (SIG-B) і частину 1327 даних. У конкретному варіанті здійснення, поле SIG-B 1326 може бути присутнім для кожного користувача. Поля STF і LTF_1 можуть бути присутніми як в омнічастині 1330 без попереднього кодування, так і в заздалегідь кодованій MU-частині 1340, щоб допомагати приймальному пристрою після явної зміни характеристик каналу між прийомом і обробкою частин 1330 і 1340. У конкретному варіанті здійснення, формат кадру, вибраний за допомогою передавального пристрою, може залежати від використовуваної смуги пропускання бездротової мережі. Наприклад, тільки SU-формат 1310 кадру може бути доступним, коли смуга пропускання становить 1 МГц, але як SU-формат 1310 кадру, так і MU-формат 1320 кадру можуть бути 8 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступними, коли смуга пропускання перевищує 1 МГц (наприклад, 2 МГц, 4 МГц, 8 МГц або 16 МГц). У конкретному варіанті здійснення, часові параметри, асоційовані з SU-форматом 1310 кадру і MU-форматом 1320 кадру, можуть бути збережені або іншим чином доступні для передавального пристрою і/або приймального пристрою. Фіг. 14 ілюструє конкретні приклади часових параметрів 1400 для SU-формату 1310 кадру і MU-формату 1320 кадру. В ілюстративному варіанті здійснення, часові параметри 1400 можуть являти собою часові параметри 112 і/або часові параметри 122 за фіг. 1. У конкретному варіанті здійснення, один або більше часових параметрів 1400 пакету (наприклад, пакету 130 за фіг. 1) можуть варіюватися в залежності від смуги пропускання (наприклад, 1 МГц, 2 МГц, 4 МГц, 8 МГц або 16 МГц) і/або числа використовуваних просторових потоків (1, 2, 3 або 4). Часові параметри 1400 можуть включати в себе число N_sd комплексних піднесучих даних, число N_sp пілотних піднесучих, загальне число N_st піднесучих (за винятком захисних інтервалів), найбільший індекс N_sr піднесучої, частотне рознесення delta_f піднесучих, період T_dft зворотного дискретного перетворення Фур'є (IDFT) і DFT, тривалість T_gi захисного інтервалу, тривалість T_gi2 подвійного захисного інтервалу, тривалість T_gis короткого захисного інтервалу, тривалість T_syml OFDM-символу з довгими інтервалами, тривалість T_syms OFDM-символу з короткими захисними інтервалами, число N_service бітів службового поля і/або число N_tail кінцевих бітів у розрахунку на кодер на основі двійкового згорткового коду (BCC). Часові параметри 1400 можуть включати в себе STF-тривалість T_stf для SU- і MU-форматів кадрів, LTF_1-тривалість T_LTF1 для SU- і MU-форматів, тривалість T_sig поля SIG і поля SIGA, другу LTF-тривалість T_mimo_LTF для додаткових LTF, другу STF-тривалість T_mu_stf для MU-формату кадру і/або тривалість T_sig_b поля SIG-B. Деякі часові параметри 1400 можуть мати різні значення в залежності від використовуваної смуги пропускання. Наприклад, STFтривалість T_stf, LTF1-тривалість T_LTF1 і тривалість T_sig поля SIG/SIG-A можуть бути більші тоді, коли смуга пропускання становить 1 МГц, ніж тоді, коли смуга пропускання перевищує 1 МГц. У конкретному варіанті здійснення, один або більше часових параметрів можуть бути взаємопов'язані, як показано на фіг. 14. Таким чином, часові параметри, які можуть добуватися з інших часових параметрів, можуть опускатися з таблиці, що зберігає часові параметри 1400. Фіг. 15 є блок-схемою послідовності операцій конкретного варіанта здійснення способу 1500 керування форматом кадру і часовими параметрами у суб-1-гігагерцевій бездротовій мережі. В ілюстративному варіанті здійснення, спосіб 1500 може виконуватися за допомогою передавального пристрою 110 за фіг. 1. Спосіб 1500 може включати в себе визначення у передавальному пристрої того, що пакет повинен відправлятися у приймальний пристрій, на етапі 1502, і визначення смуги пропускання бездротової мережі, на етапі 1504. Наприклад, на фіг. 1, передавальний пристрій 110 може визначати те, що пакет 130 повинен відправлятися у приймальний пристрій 120, і може визначати (наприклад, на основі інформації з точки доступу або аналізу даних обміну повідомленнями) смугу пропускання суб-1-гігагерцевої бездротової мережі 140. Коли смуга пропускання становить 1 МГц, спосіб 1500 може включати в себе вибір SUформату кадру для використання при передачі пакету на етапі 1506. Наприклад, SU-формат кадру може являти собою SU-формат 1310 кадру за фіг. 13. Коли смуга пропускання перевищує 1 МГц, спосіб 1500 може включати в себе вибір SU-формату кадру або MU-формату кадру на етапі 1508. Наприклад, MU-формат кадру може являти собою MU-формат 1320 кадру за фіг. 13. Спосіб 1500 також може включати в себе формування пакету відповідно до вибраного формату кадру і на основі одного або більше часових параметрів, асоційованих з вибраним форматом кадру, на етапі 1510. Наприклад, часові параметри можуть являти собою один або більше часових параметрів 1400 за фіг. 14. Спосіб 1500 додатково може включати в себе відправку пакету з передавального пристрою у приймальний пристрій на етапі 1512. Наприклад, на фіг. 1, передавальний пристрій 110 може відправляти пакет 130 у приймальний пристрій 120. Фіг. 16 ілюструє конкретні приклади параметрів 1600 тонального масштабування. В ілюстративному варіанті здійснення, параметри 1600 тонального масштабування можуть являти собою параметри 113 тонального масштабування і/або параметри 123 тонального масштабування за фіг. 1. Коли формується пакет (наприклад, пакет 130 за фіг. 1), одне або більше полів пакету може масштабуватися за допомогою одного або більше параметрів тонального масштабування. Різні параметри тонального масштабування можуть застосовуватися до різних полів ідентичного пакету. У конкретному варіанті здійснення, параметри тонального масштабування можуть являти собою функцію від формату кадру (наприклад, має пакет SU-формат 1310 кадру за фіг. 9 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 13 або MU-формат 1320 кадру за фіг. 13), смуги пропускання і/або числа використовуваних просторових потоків. Наприклад, параметри 1600 тонального масштабування можуть включати в себе параметри для SU-формату кадру у смугах пропускання на 1 МГц, 2 МГц, 4 МГц, 8 МГц і 16 МГц, що включають в себе параметр тонального масштабування STF, параметр тонального масштабування LTF_1, параметр тонального масштабування поля SIG і параметр тонального масштабування частини даних. Параметр тонального масштабування LTF з багатьма входами і багатьма виходами (MIMO-LTF) також може застосовуватися, коли використовуються декілька просторових потоків. У смузі пропускання на 1 МГц поле SIG і частина даних можуть мати ідентичне число доступних тонів і, отже, ідентичний параметр тонального масштабування. На великих смугах пропускання поле SIG може бути сформоване за допомогою повторення поля SIG для меншої смуги пропускання. Таким чином, параметр тонального масштабування поля SIG може збільшуватися у два рази (наприклад, з 26 до 52, 104, 208 і 416) коли смуга пропускання збільшується у два рази (наприклад, з 1 МГц до 2 МГц, 4 МГц, 8 МГц і 16 МГц), як показано на фіг. 16. Проте, параметр тонального масштабування поля SIG може не збільшуватися у два рази. Таким чином, параметр тонального масштабування поля SIG і параметр тонального частини даних можуть відрізнятися для деяких смуг пропускання. Як пояснено вище з посиланням на фіг. 13, MU-формат кадру може не бути доступним у смузі пропускання на 1 МГц. На фіг. 16, параметри 1600 тонального масштабування для MUформату кадру в 1 МГц затіняються, щоб вказувати цю недоступність. Для MU-формату кадру у смугах пропускання, що перевищують 1 МГц, параметри 1600 тонального масштабування можуть включати в себе параметр тонального масштабування STF, параметр тонального масштабування LTF_1, параметр тонального масштабування поля SIG-A, параметр тонального масштабування поля SIG-B, параметр тонального масштабування частини даних і параметр тонального масштабування MU-STF. Параметр тонального масштабування MIMO-LTF також може застосовуватися, коли використовуються декілька просторових потоків. Параметр тонального масштабування поля SIG-A може збільшуватися у два рази, коли смуга пропускання збільшується у два рази, але параметр тонального масштабування поля SIG-B і параметр тонального масштабування поля SIG можуть не збільшуватися у два рази. Таким чином, параметр тонального масштабування поля SIG-A може відрізнятися від параметра тонального масштабування частини даних для деяких смуг пропускання. Параметр тонального масштабування SIG-B може бути ідентичним параметру тонального масштабування частини даних для кожної смуги пропускання, як показано на фіг. 16. Фіг. 17 є блок-схемою послідовності операцій конкретного варіанта здійснення способу 1700 керування параметрами тонального масштабування у суб-1-гігагерцевій бездротовій мережі. В ілюстративному варіанті здійснення, спосіб 1700 може виконуватися за допомогою передавального пристрою 110 за фіг. 1. Спосіб 1700 може включати в себе вибір, у передавальному пристрої, одного або більше параметрів тонального масштабування для використання при передачі пакету через суб-1гігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання, на етапі 1702. Один або більше параметрів тонального масштабування можуть бути вибрані, щонайменше, частково на основі формату кадру пакету і конкретної смуги пропускання. Наприклад, на фіг. 1, передавальний пристрій 110 може вибирати один або більше параметрів 113 тонального масштабування. В ілюстративному варіанті здійснення, параметри тонального масштабування можуть являти собою один або більше параметрів 1600 тонального масштабування за фіг. 16. Спосіб 1700 також може включати в себе формування пакету, що включає в себе масштабування одного або більше полів пакету відповідно до одного або більше параметрів тонального масштабування, на етапі 1704. Наприклад, такі поля, як STF, LTF_1, SIG, MIMO-LTF і/або дані, можуть масштабуватися за допомогою параметрів тонального масштабування, коли пакет являє собою пакет у SU-форматі кадру, і смуга пропускання перевищує або дорівнює 1 МГц. Як інший приклад, такі поля, як STF, LTF_1, SIG-A, MU-STF, MIMO-LTF, SIG-B і/або дані, можуть масштабуватися, коли пакет являє собою пакет у MU-форматі кадру, і смуга пропускання перевищує 1 МГц. Спосіб 1700 додатково може включати в себе відправку пакету з передавального пристрою у приймальний пристрій на етапі 1706. Наприклад, на фіг. 1, передавальний пристрій 110 може відправляти пакет 130 у приймальний пристрій 120. Потрібно зазначити, що хоча різні структури даних показані і описані як таблиці, інші типи структур даних можуть використовуватися у поєднанні з описаними технологіями. Крім того, деякі структури даних можуть комбінуватися, у той час як інші можуть розбиватися. Наприклад, замість використання різних MCS-таблиць для кожної комбінації смуги 10 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 пропускання/просторового потоку, конкретний варіант здійснення може використовувати одну MCS-таблицю, яка індексується за допомогою смуги пропускання, числа просторових потоків і MCS-індексу. Як інший приклад, замість використання однієї таблиці часових параметрів або таблиці параметрів тонального масштабування, можуть використовуватися декілька таблиць (наприклад, різні таблиці для кожної смуги пропускання, формату кадру або комбінації смуги пропускання/формату кадру). Таким чином, більше число, менше число і/або інші типи структур даних у порівнянні з проілюстрованими структурами даних можуть бути використані у поєднанні з описаними технологіями. Фіг. 18 є блок-схемою пристрою 1800 мобільного зв'язку. У конкретному варіанті здійснення, пристрій 1800 мобільного зв'язку або його компоненти включають в себе або включаються у передавальний пристрій 110 за фіг. 1, приймальний пристрій 120 за фіг. 1, приймальнопередавальний пристрій або будь-яку комбінацію зазначеного вище. Додатково, всі або частина способів, описаних на фіг. 11, 12, 15 і/або 17, можуть виконуватися у або за допомогою пристрою 1800 мобільного зв'язку або його компонентів. Пристрій 1800 мобільного зв'язку включає в себе процесор 1810, наприклад, процесор цифрових сигналів (DSP), з'єднаний із запам'ятовуючим пристроєм 1832. Запам'ятовуючий пристрій 1832 може бути нетимчасовим матеріальним машинозчитуваним і/або процесорнозчитуваним пристроєм зберігання даних, який зберігає інструкції 1860. Інструкції 1860 можуть виконуватися за допомогою процесора 1810, щоб виконувати одну або більше функцій або способів, описаних у даному документі, наприклад, способів, описаних з посиланням на фіг. 11, 12, 15 і/або 17. Запам'ятовуючий пристрій 1832 також може зберігати MCS-таблиці 1861, часові параметри 1862 і параметри 1863 тонального масштабування. MCSтаблиці 1861 можуть включати в себе MCS-таблиці 111 за фіг. 1, MCS-таблиці 121 за фіг. 1, MCS-таблиці, проілюстровані на фіг. 2-10, або будь-яку комбінацію зазначеного вище. Часові параметри 1862 можуть включати в себе часові параметри 112 за фіг. 1, часові параметри 122 за фіг. 1, часові параметри 1400 за фіг. 14 або будь-яку комбінацію зазначеного вище. Параметри 1863 тонального масштабування можуть включати в себе параметри 113 тонального масштабування за фіг. 1, параметри 123 тонального масштабування за фіг. 1, параметри 1600 тонального масштабування за фіг. 16 або будь-яку комбінацію зазначеного вище. Процесор 1810 також може включати в себе, реалізовувати або виконувати інструкції, пов'язані з компонентами пристрою, описаними у даному документі. Наприклад, процесор 1810 може включати в себе або реалізовувати кодер 1891 (наприклад, модуль 114 створення/кодування пакетів за фіг. 1) і/або декодер 1892 (наприклад, модуль 124 діставання/декодування пакетів за фіг. 1). Фіг. 18 також показує контролер 1826 відображення, який з'єднується з процесором 1810 і з дисплеєм 1828. Кодер/декодер 1834 (кодек) також може з'єднуватися з процесором 1810. Динамік 1836 і мікрофон 1838 можуть з'єднуватися з кодеком 1834. Фіг. 18 також вказує, що бездротовий контролер 1840 може з'єднуватися з процесором 1810, причому бездротовий контролер 1840 підтримує зв'язок з антеною 1842 через приймально-передавальний пристрій 1850. Бездротовий контролер 1840, приймально-передавальний пристрій 1850 і антена 1842 за рахунок цього можуть представляти бездротовий інтерфейс, який забезпечує бездротовий зв'язок за допомогою пристрою 1800 мобільного зв'язку. Наприклад, бездротовий зв'язок може здійснюватися через суб-1-гігагерцеву бездротову мережу (наприклад, бездротову мережу IEEE 802.11 ah), наприклад, бездротову мережу 140 за фіг. 1. Такий бездротовий інтерфейс може бути використаний для того, щоб відправляти або приймати пакет 130 за фіг. 1. Пристрій 1800 мобільного зв'язку може включати в себе множину бездротових інтерфейсів, при цьому різні бездротові мережі виконані з можливістю підтримувати різні технології організації мереж або комбінації технологій організації мереж. Потрібно зазначити, що хоча фіг. 18 ілюструє пристрій мобільного зв'язку, інші типи пристроїв можуть обмінюватися даними через суб-1-гігагерцеву бездротову мережу (наприклад, бездротову мережу IEEE 802.11 ah). Деякі пристрої можуть включати в себе більше число, менше число і/або інші компоненти у порівнянні з компонентами, проілюстрованими на фіг. 18. Наприклад, бездротовий датчик IEEE 802.11 ah може не включати в себе дисплей 1828, динамік 1836 або мікрофон 1838. У конкретному варіанті здійснення, процесор 1810, контролер 1826 відображення, запам'ятовуючий пристрій 1832, кодек 1834, бездротовий контролер 1840 і приймальнопередавальний пристрій 1850 включаються у пристрій 1822 на основі системи в одному корпусі або внутрішньокристальної системи. У конкретному варіанті здійснення, пристрій 1830 введення і джерело 1844 живлення з'єднуються з пристроєм 1822 на основі внутрішньокристальної 11 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи. Крім того, у конкретному варіанті здійснення, як проілюстровано на фіг. 18, пристрій 1828 відображення, пристрій 1830 введення, динамік 1836, мікрофон 1838, антена 1842 і джерело 1844 живлення є зовнішніми для пристрою 1822 на основі внутрішньокристальної системи. Проте, кожний з пристрою 1828 відображення, пристрою 1830 введення, динаміка 1836, мікрофона 1838, антени 1842 і джерела 1844 живлення може з'єднуватися з компонентом пристрою 1822 на основі внутрішньокристальної системи, таким як інтерфейс або контролер. У поєднанні з описаними варіантами здійснення, пристрій включає в себе засіб для зберігання однієї або більше структур даних. Одна або більше структур даних вказують часові параметри для множини форматів кадрів і множини смуг пропускання суб-одногігагерцевої бездротової мережі. Наприклад, засіб для зберігання може включати в себе компонент (наприклад, запам'ятовуючий пристрій або пристрій зберігання даних) передавального пристрою 110 за фіг. 1, компонент (наприклад, запам'ятовуючий пристрій або пристрій зберігання даних) приймального пристрою 120 за фіг. 1, запам'ятовуючий пристрій 1832 за фіг. 18, інший пристрій, виконаний з можливістю зберігати дані, або будь-яку комбінацію зазначеного вище. Пристрій також включає в себе засіб для вибору формату кадру для використання при передачі пакету через суб-одногігагерцеву бездротову мережу, що працює у конкретній смузі пропускання. Формат кадру вибирається, щонайменше, частково на основі конкретної смуги пропускання. Наприклад, засіб для вибору може включати в себе модуль 114 створення/кодування пакетів за фіг. 1, модуль 124 діставання/декодування пакетів за фіг. 1, процесор 1810 за фіг. 18, кодер 1891 за фіг. 18, декодер 1892 за фіг. 18, інший пристрій, виконаний з можливістю вибирати формат кадру, або будь-яку комбінацію зазначеного вище. Пристрій додатково включає в себе засіб для визначення одного або більше часових параметрів на основі вибраного формату кадру і конкретної смуги пропускання. Наприклад, засіб для визначення може включати в себе модуль 114 створення/кодування пакетів за фіг. 1, модуль 124 діставання/декодування пакетів за фіг. 1, процесор 1810 за фіг. 18, кодер 1891 за фіг. 18, декодер 1892 за фіг. 18, інший пристрій, виконаний з можливістю визначати часовий параметр(и), або будь-яку комбінацію зазначеного вище. Пристрій включає в себе засіб для формування пакету відповідно до вибраного формату кадру і одного або більше часових параметрів. Наприклад, засіб для формування може включати в себе модуль 114 створення/кодування пакетів за фіг. 1, модуль 124 діставання/декодування пакетів за фіг. 1, процесор 1810 за фіг. 18, кодер 1891 за фіг. 18, декодер 1892 за фіг. 18, інший пристрій, виконаний з можливістю формувати пакет, або будь-яку комбінацію зазначеного вище. Фахівці у даній галузі техніки додатково повинні брати до уваги, що різні ілюстративні логічні блоки, конфігурації, модулі, схеми і етапи алгоритму, описані у зв'язку з розкритими у даному документі варіантами здійснення, можуть бути реалізовані як електронні апаратні засоби, обчислювальне програмне забезпечення або комбінації зазначеного вище. Різні ілюстративні компоненти, блоки, конфігурації, модулі, схеми і етапи описані вище, загалом, з точки зору їх функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанта застосування і проектних обмежень, що накладаються на систему загалом. Фахівці у даній галузі техніки можуть реалізовувати описану функціональність різними способами для кожного конкретного варіанта застосування, але такі рішення з реалізації не повинні бути інтерпретовані як відступ від обсягу даного розкриття суті. Етапи способу або алгоритму, описані у зв'язку з розкритими у даному документі варіантами здійснення, можуть бути реалізовані безпосередньо в апаратних засобах, у програмному модулі, що приводиться у виконання за допомогою процесора, або в їх комбінації. Програмний модуль може постійно розміщуватися в оперативному запам'ятовуючому пристрої (RAM), флеш-пам'яті, постійному запам'ятовуючому пристрої (ROM), програмованому постійному запам'ятовуючому пристрої (PROM), програмованому постійному запам'ятовуючому пристрої, що стирається (EPROM), програмованому постійному запам'ятовуючому пристрої, що електрично стирається (EEPROM), регістрах, на жорсткому диску, знімному диску, постійному запам'ятовуючому пристрої на компакт-дисках (CD-ROM) або на будь-якій іншій формі нетимчасового носія зберігання даних, відомій у даній галузі техніки. Зразковий носій зберігання даних з'єднується з процесором так, що процесор може зчитувати інформацію з і записувати на носій зберігання даних. В альтернативному варіанті, носій зберігання даних може бути вбудований у процесор. Процесор і носій зберігання можуть постійно розміщуватися у спеціалізованій інтегральній схемі (ASIC). ASIC може постійно розміщуватися в обчислювальному пристрої або користувацькому терміналі (наприклад, у мобільному телефоні або PDA). В альтернативному варіанті, процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в обчислювальному пристрої або користувацькому терміналі. 12 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 Попередній опис розкритих варіантів здійснення наданий для того, щоб давати можливість фахівцям у даній галузі техніки створювати або використовувати розкриті варіанти здійснення. Різні модифікації у цих варіантах здійснення повинні бути очевидними для фахівців у даній галузі техніки, а описані у даному документі принципи можуть бути застосовані до інших варіантів здійснення без відступу від обсягу розкриття суті. Таким чином, дане розкриття суті не має наміру бути обмеженим варіантами здійснення, розкритими у даному документі, а повинно відповідати найширшому можливому обсягу, узгодженому з принципами і новими ознаками, що задаються за допомогою доданої формули винаходу. ФОРМУЛА ВИНАХОДУ 1. Спосіб, що включає етапи, на яких: вибирають, у передавальному пристрої, формат кадру для використання при передачі пакета через субодногігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання, при цьому формат кадру вибирається щонайменше частково на основі конкретної смуги пропускання; визначають один або більше часових параметрів на основі вибраного формату кадру і конкретної смуги пропускання; формують пакет відповідно до вибраного формату кадру і одного або більше часових параметрів; і відправляють пакет з передавального пристрою у приймальний пристрій; при цьому вибраний формат кадру являє собою перший формат кадру, коли конкретна смуга пропускання складає один мегагерц, і при цьому вибраний формат кадру являє собою перший формат кадру або другий формат кадру, коли конкретна смуга пропускання перевищує один мегагерц, причому другий формат кадру містить першу частину і другу частину, причому перша частина містить омнічастину, що містить коротке навчальне поле (STF), перше довге навчальне поле (LTF) і поле сигналу A (SIGA), і причому друга частина містить частину даних, що містить друге STF, одне або більше полів сигналу В (SIG-B) і частину даних. 2. Спосіб за п. 1, в якому субодногігагерцева бездротова мережа працює відповідно до протоколу Інституту інженерів з електротехніки і радіоелектроніки (IEEE) 802.11 ah. 3. Спосіб за п. 1, в якому перший формат кадру містить коротке навчальне поле (STF), довге навчальне поле (LTF), поле сигналу (SIG) і частину даних. 4. Спосіб за п. 3, в якому, коли використовується декілька просторових потоків, перший формат кадру додатково містить одне або більше додаткових LTF. 5. Спосіб за п. 1, в якому, коли використовується більше одного просторового потоку, другий формат кадру додатково містить одне або більше додаткових LTF. 6. Спосіб за п. 1, в якому конкретна смуга пропускання містить 1 мегагерц (МГц), 2 МГц, 4 МГц, 8 МГц або 16 МГц. 7. Спосіб за п. 1, в якому один або більше часових параметрів включають в себе: число комплексних піднесучих даних; число пілотних піднесучих; загальне число піднесучих, за винятком захисних інтервалів; найбільший індекс піднесучої даних; частотне рознесення піднесучих; період дискретного перетворення Фур'є (DFT); період зворотного DFT (IDFT); тривалість захисного інтервалу; тривалість подвійного захисного інтервалу; тривалість короткого захисного інтервалу; тривалість символу з мультиплексуванням з ортогональним частотним розділенням каналів (OFDM) з довгими захисними інтервалами; тривалість OFDM-символу з короткими захисними інтервалами; тривалість OFDM-символу; число бітів у службовому полі; число кінцевих бітів у розрахунку на кодер на основі двійкового згорткового коду; тривалість короткого навчального поля (STF); тривалість довгого навчального поля (LTF); тривалість поля сигналу (SIG); тривалість поля сигналу A (SIG-A); 13 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 60 тривалість LTF з багатьма входами і багатьма виходами (MIMO-LTF); STF-тривалість для довгого формату; тривалість поля сигналу В (SIG-B); або будь-яку комбінацію зазначеного вище. 8. Спосіб за п. 7, в якому кожна з STF-тривалості, LTF-тривалості і однієї з SIG-тривалості і SIGA-тривалості більше тоді, коли конкретна смуга пропускання складає один мегагерц, ніж тоді, коли конкретна смуга пропускання перевищує один мегагерц. 9. Спосіб за п. 7, в якому: частотне рознесення піднесучих становить 31,25 кілогерц (кГц); DFT-період становить 32 мікросекунди (мкс); IDFT-період становить 32 мкс; тривалість захисного інтервалу становить 8 мкс; тривалість подвійного захисного інтервалу становить 16 мкс; тривалість короткого захисного інтервалу становить 4 мкс; тривалість OFDM-символу з довгими захисними інтервалами становить 40 мкс; тривалість OFDM-символу з короткими захисними інтервалами становить 36 мкс; тривалість OFDM-символу становить 40 мкс або 36 мкс; число бітів у службовому полі становить 16; число кінцевих бітів у розрахунку на кодер на основі двійкового згорткового коду становить 6; і тривалість MIMO-LTF становить 40 мкс. 10. Спосіб за п. 7, в якому, коли конкретна смуга пропускання становить 1 мегагерц (МГц): число комплексних піднесучих даних становить 24; число пілотних піднесучих становить 2; загальне число піднесучих, за винятком захисних інтервалів, становить 26; найбільший індекс піднесучої даних становить 13; STF-тривалість становить 160 мікросекунд (мкс); LTF-тривалість становить 160 мкс; і SIG-тривалість становить 240 мкс або 200 мкс. 11. Спосіб за п. 7, в якому, коли конкретна смуга пропускання перевищує 1 мегагерц (МГц): STF-тривалість становить 80 мікросекунд (мкс); LTF-тривалість становить 8 мкс; SIG-тривалість становить 80 мкс; SIG-A-тривалість становить 80 мкс; STF-тривалість для довгого формату становить 40 мкс; і SIG-B-тривалість становить 40 мкс. 12. Спосіб за п. 7, в якому, коли конкретна смуга пропускання становить 2 мегагерци (МГц): число комплексних піднесучих даних становить 52; число пілотних піднесучих становить 4; загальне число піднесучих, за винятком захисних інтервалів, становить 56; і найбільший індекс піднесучої даних становить 28. 13. Спосіб за п. 7, в якому, коли конкретна смуга пропускання становить 4 мегагерци (МГц): число комплексних піднесучих даних становить 108; число пілотних піднесучих становить 6; загальне число піднесучих, за винятком захисних інтервалів, становить 114; і найбільший індекс піднесучої даних становить 58. 14. Спосіб за п. 7, в якому, коли конкретна смуга пропускання становить 8 мегагерц (МГц): число комплексних піднесучих даних становить 234; число пілотних піднесучих становить 8; загальне число піднесучих, за винятком захисних інтервалів, становить 242; і найбільший індекс піднесучої даних становить 122. 15. Спосіб за п. 7, в якому, коли конкретна смуга пропускання становить 16 мегагерц (МГц): число комплексних піднесучих даних становить 468; число пілотних піднесучих становить 16; загальне число піднесучих, за винятком захисних інтервалів, становить 484; і найбільший індекс піднесучої даних становить 250. 16. Нетимчасовий зчитуваний процесором носій, що зберігає: одну або більше структур даних, причому одна або більше структур даних вказують часові параметри для першого формату кадру і другого формату кадру субодногігагерцевої бездротової мережі для кожної з множини робочих смуг пропускання субодногігагерцевої бездротової мережі, 14 UA 113084 C2 5 10 15 20 25 30 35 40 45 50 55 при цьому перша робоча смуга пропускання в один мегагерц асоційована з першим форматом кадру, причому друга робоча смуга пропускання більше ніж один мегагерц асоційована з першим форматом кадру або другим форматом кадру, причому другий формат кадру містить першу частину і другу частину, причому перша частина містить омнічастину, яка містить коротке навчальне поле (STF), перше довге навчальне поле (LTF) і поле сигналу A (SIG-A), і причому друга частина містить частину даних, яка містить друге STF, одне або більше полів сигналу В (SIG-B) і частину даних; причому часові параметри включають в себе: число комплексних піднесучих даних; число пілотних піднесучих; загальне число піднесучих, за винятком захисних інтервалів; найбільший індекс піднесучої даних; частотне рознесення піднесучих; період зворотного дискретного перетворення Фур'є; період дискретного перетворення Фур'є; тривалість захисного інтервалу; тривалість подвійного захисного інтервалу; тривалість короткого захисного інтервалу; тривалість символу з мультиплексуванням з ортогональним частотним розділенням каналів (OFDM) з довгими захисними інтервалами; тривалість OFDM-символу з короткими захисними інтервалами; тривалість OFDM-символу; число бітів у службовому полі; число кінцевих бітів у розрахунку на кодер на основі двійкового згорткового коду; тривалість короткого навчального поля (STF); тривалість довгого навчального поля (LTF); тривалість поля сигналу (SIG); тривалість поля сигналу A (SIG-A); тривалість LTF з багатьма входами і багатьма виходами (MIMO-LTF); STF-тривалість для довгого формату; тривалість поля сигналу В (SIG-B); або будь-яку комбінацію зазначеного вище. 17. Пристрій, що містить: запам'ятовуючий пристрій, що зберігає одну або більше структур даних, причому одна або більше структур даних вказують часові параметри для множини форматів кадрів і множини смуг пропускання субодногігагерцевої бездротової мережі; і процесор, з'єднаний із запам'ятовуючим пристроєм, причому процесор виконаний з можливістю: вибирати формат кадру для використання при передачі пакета через субодногігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання, при цьому формат кадру вибирається щонайменше частково на основі конкретної смуги пропускання; визначати один або більше часових параметрів на основі вибраного формату кадру і конкретної смуги пропускання; і формувати пакет відповідно до вибраного формату кадру і одного або більше часових параметрів, при цьому вибраний формат кадру являє собою перший формат кадру, коли конкретна смуга пропускання складає один мегагерц, і при цьому вибраний формат кадру являє собою перший формат кадру або другий формат кадру, коли конкретна смуга пропускання перевищує один мегагерц, причому другий формат кадру містить першу частину і другу частину, причому перша частина містить омнічастину, що містить коротке навчальне поле (STF), перше довге навчальне поле (LTF) і поле сигналу A (SIGA), і причому друга частина містить частину даних, що містить друге STF, одне або більше полів сигналу В (SIG-B) і частину даних. 18. Пристрій за п. 17, в якому субодногігагерцева бездротова мережа працює відповідно до протоколу Інституту інженерів з електротехніки і радіоелектроніки (IEEE) 802.11 ah. 19. Пристрій, що містить: засіб для зберігання однієї або більше структур даних, причому одна або більше структур даних вказують часові параметри для множини форматів кадрів і множини смуг пропускання субодногігагерцевої бездротової мережі; 15 UA 113084 C2 5 10 засіб для вибору формату кадру для використання при передачі пакета через субодногігагерцеву бездротову мережу, яка працює у конкретній смузі пропускання, при цьому формат кадру вибирається щонайменше частково на основі конкретної смуги пропускання; засіб для визначення одного або більше часових параметрів на основі вибраного формату кадру і конкретної смуги пропускання; і засіб для формування пакета відповідно до вибраного формату кадру і одного або більше часових параметрів, причому вибраний формат кадру являє собою перший формат кадру, коли конкретна смуга пропускання складає один мегагерц, причому вибраний формат кадру являє собою перший формат кадру або другий формат кадру, коли конкретна смуга пропускання більше ніж один мегагерц, причому другий формат кадру містить першу частину і другу частину, причому перша частина містить омнічастину, що містить коротке навчальне поле (STF), перше довге навчальне поле (LTF) і поле сигналу A (SIG-A), і причому друга частина містить частину даних, що містить друге STF, одне або більше полів сигналу В (SIG-B) і частину даних. 16 UA 113084 C2 17 UA 113084 C2 18 UA 113084 C2 19 UA 113084 C2 20 UA 113084 C2 21 UA 113084 C2 22 UA 113084 C2 23 UA 113084 C2 24 UA 113084 C2 25 UA 113084 C2 26 UA 113084 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
