Формувач послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу
Номер патенту: 65278
Опубліковано: 25.11.2011
Автори: Рубанов Василь Григорович, Коробкова Олена Миколаївна, Коробков Микола Григорович, Харченко Вячеслав Сергійович
Формула / Реферат
Формувач послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, який містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом переповнювання першого лічильника, входом інвертора, вихід якого поєднаний зі входом дозволу лічби першого лічильника, другий вхід елемента АБО сполучений з виходом переповнювання другого лічильника, третій вхід елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід переповнювання першого лічильника утворює вихід формувача, який відрізняється тим, що в нього введено третій елемент АБО; другий інвертор, вхід якого з'єднано з виходом переповнювання другого лічильника, а вихід - з його входом дозволу режиму лічби; підсумовувальний лічильник, який має вхід подачі тактових імпульсів, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, при цьому його вхід дозволу режиму рахування, який утворює вхід подачі управляючих імпульсів, визначаючих тривалість вихідних імпульсів, з'єднано з тактовим входом D-тригера, з другим входом першого елемента АБО, з першим входом третього елемента АБО, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження другого лічильника; другий вхід третього елемента АБО з'єднано з виходом першого інвертора; виходи третього лічильника з'єднано з відповідними входами завантажування даних першого та другого лічильників; тактовий вхід третього лічильника з'єднано зі входом формувача; вхід асинхронної установки третього лічильника у нульовий стан з'єднано з виходом другого елемента І.
Текст

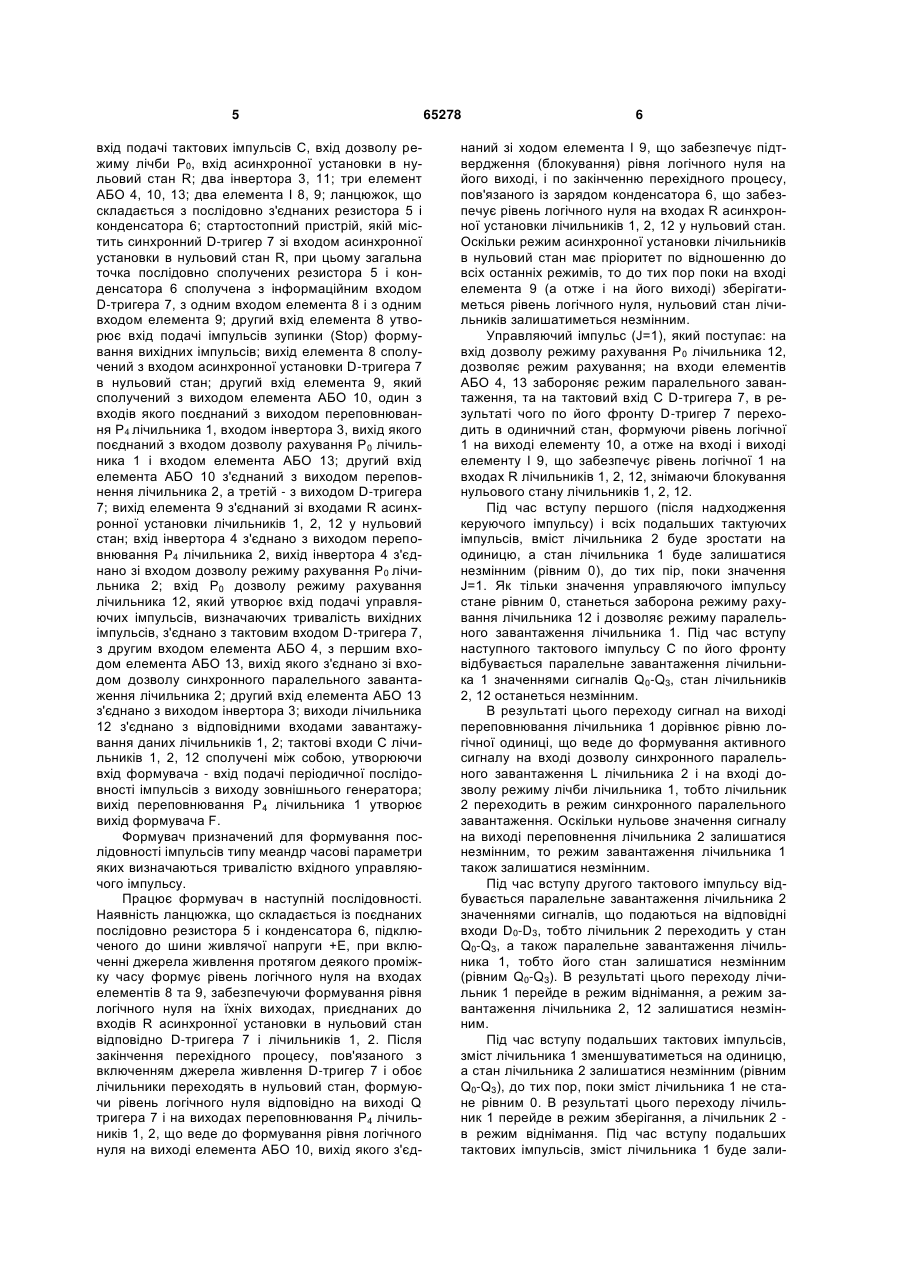

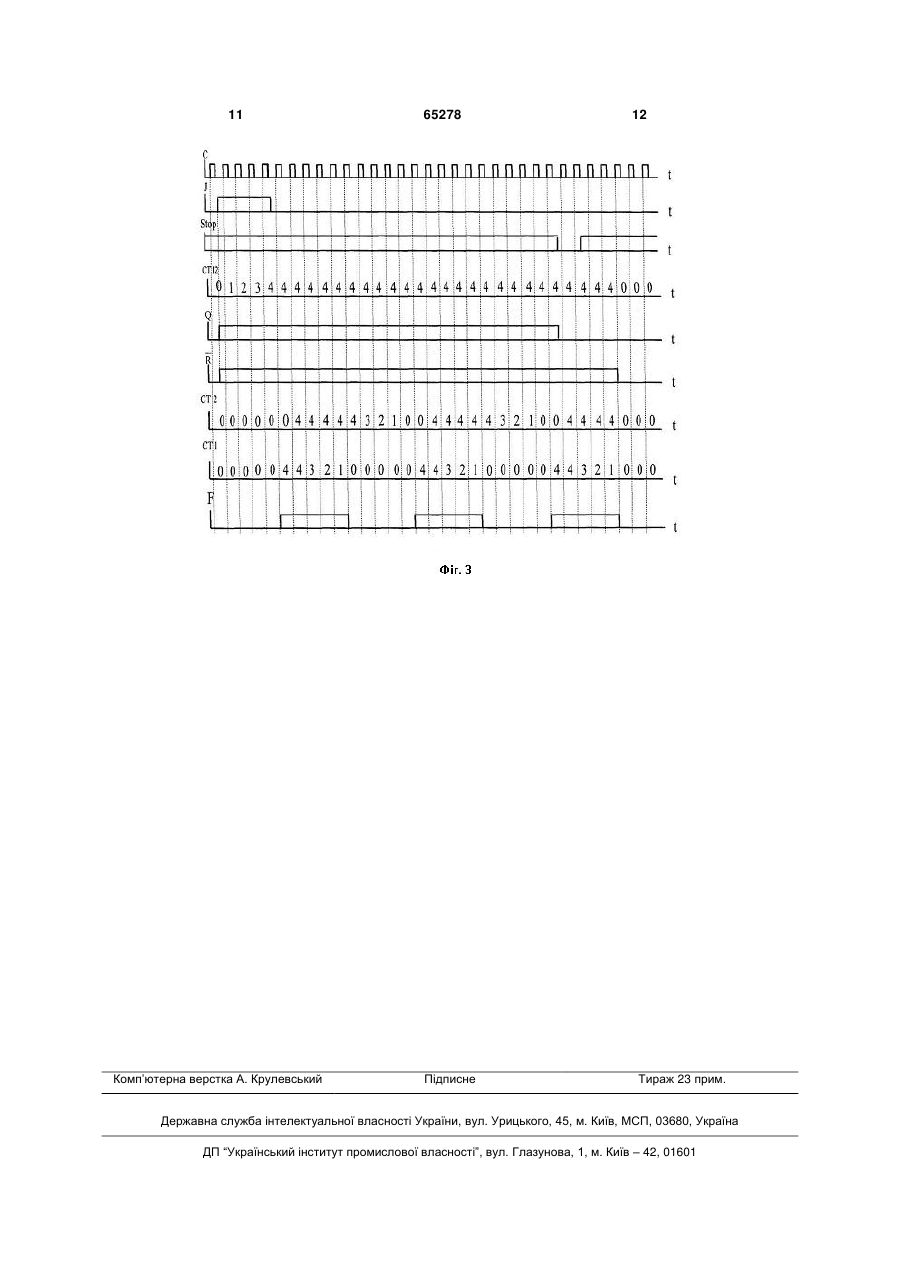

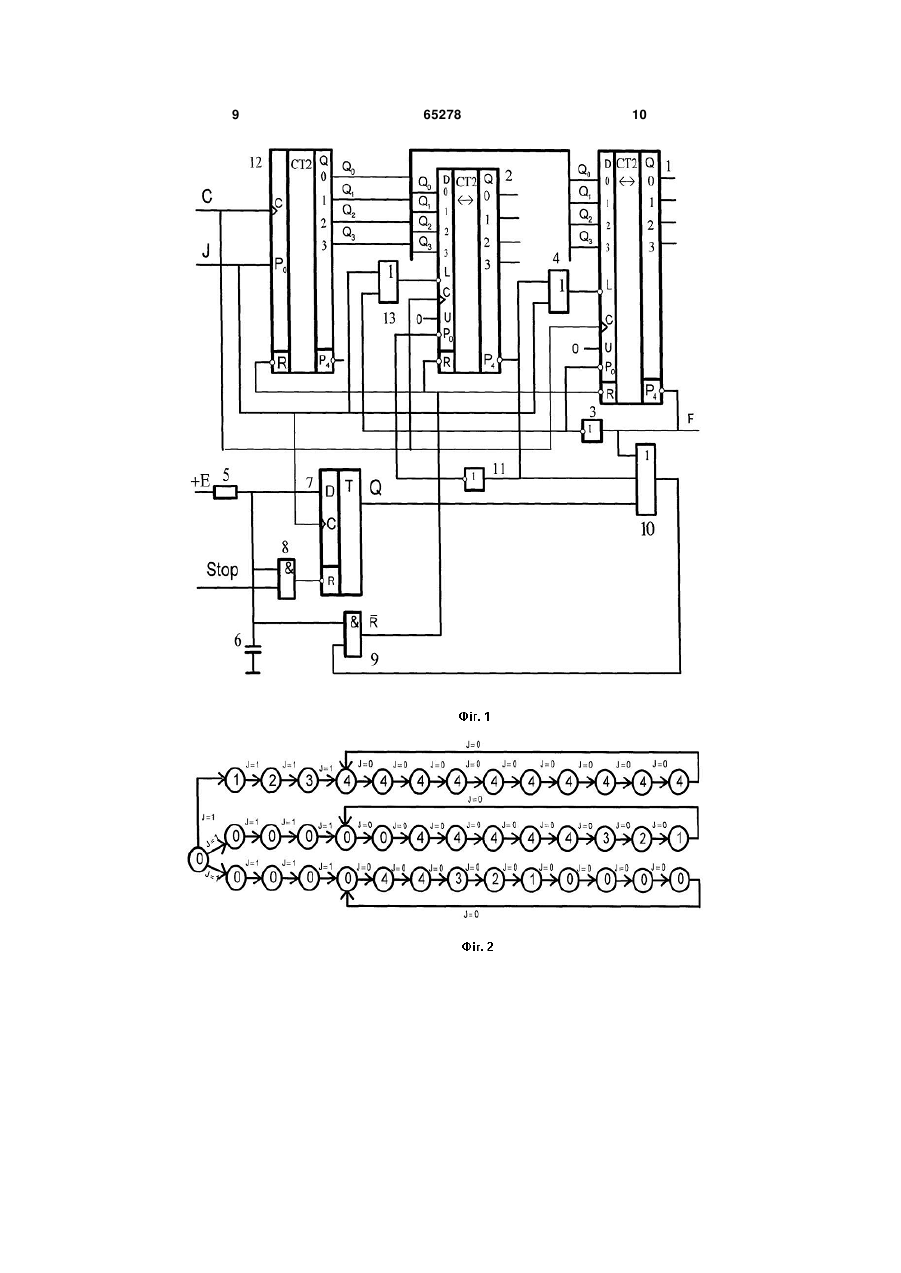

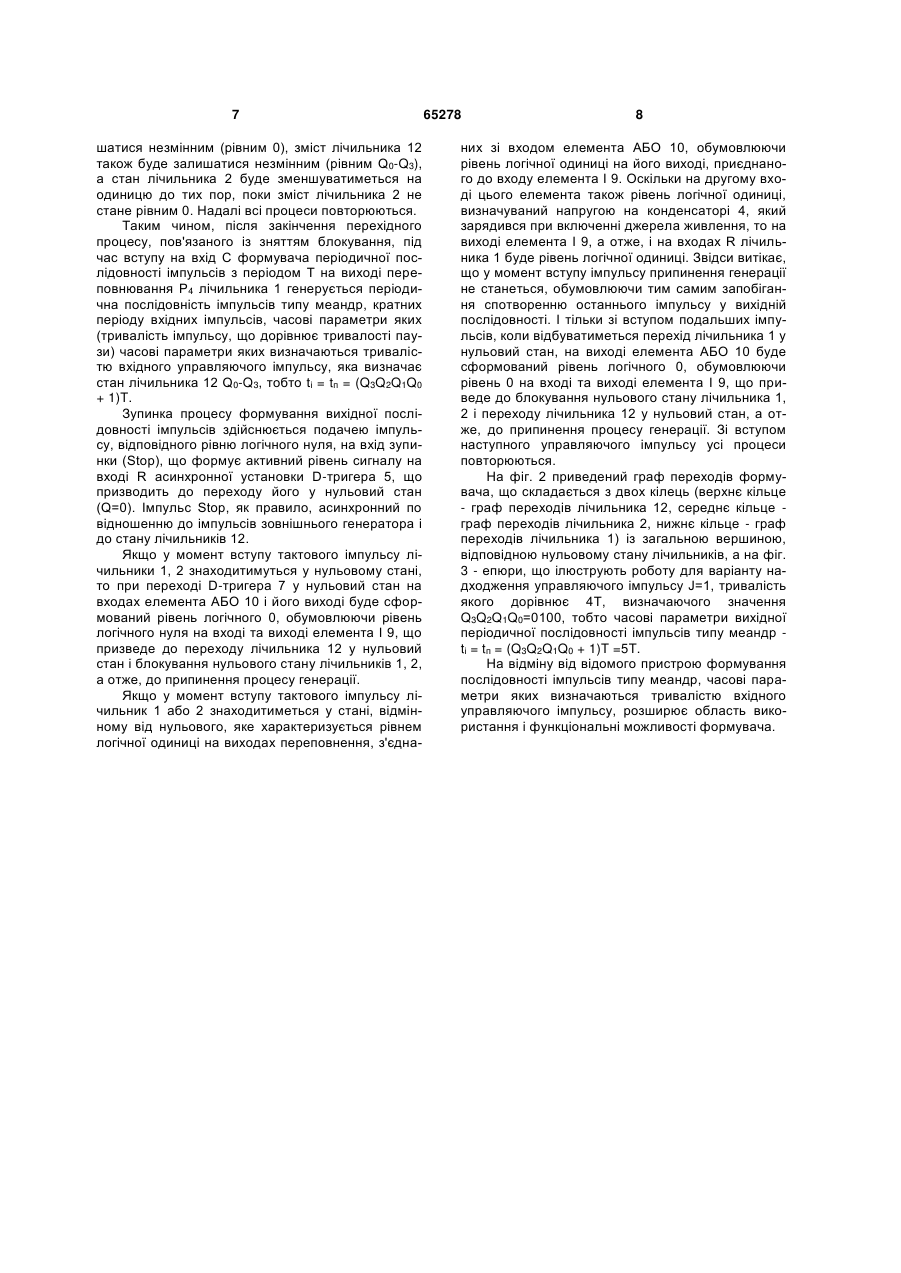

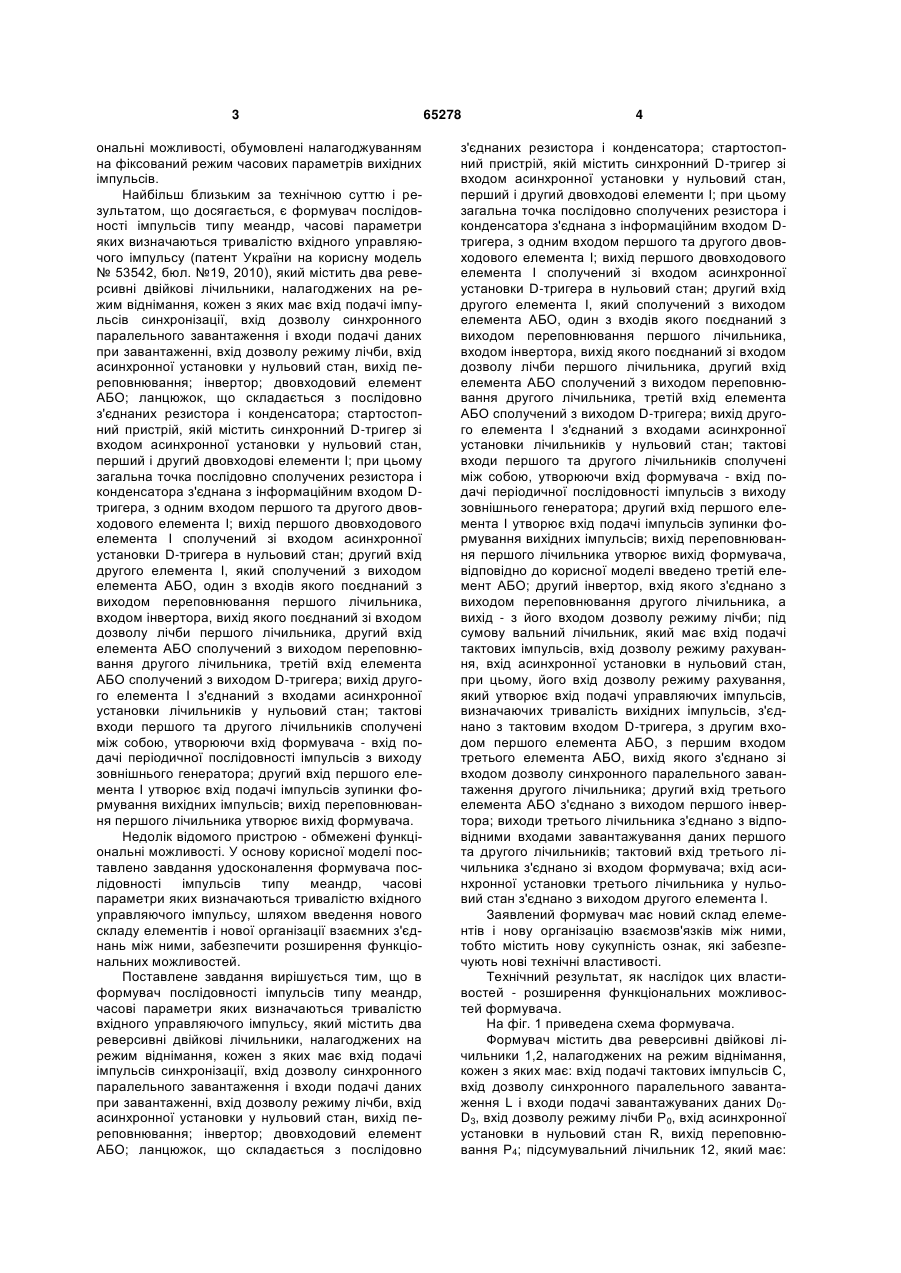

Формувач послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, який містить два реверсивні двійкові лічильники, налагоджені на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом переповнювання першого лічильника, входом інвертора, вихід якого поєднаний зі входом U 2 UA 1 3 ональні можливості, обумовлені налагоджуванням на фіксований режим часових параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу (патент України на корисну модель № 53542, бюл. №19, 2010), який містить два реверсивні двійкові лічильники, налагоджених на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; двовходовий елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом переповнювання першого лічильника, входом інвертора, вихід якого поєднаний зі входом дозволу лічби першого лічильника, другий вхід елемента АБО сполучений з виходом переповнювання другого лічильника, третій вхід елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід переповнювання першого лічильника утворює вихід формувача. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено завдання удосконалення формувача послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечити розширення функціональних можливостей. Поставлене завдання вирішується тим, що в формувач послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, який містить два реверсивні двійкові лічильники, налагоджених на режим віднімання, кожен з яких має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; двовходовий елемент АБО; ланцюжок, що складається з послідовно 65278 4 з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом переповнювання першого лічильника, входом інвертора, вихід якого поєднаний зі входом дозволу лічби першого лічильника, другий вхід елемента АБО сполучений з виходом переповнювання другого лічильника, третій вхід елемента АБО сполучений з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; другий вхід першого елемента І утворює вхід подачі імпульсів зупинки формування вихідних імпульсів; вихід переповнювання першого лічильника утворює вихід формувача, відповідно до корисної моделі введено третій елемент АБО; другий інвертор, вхід якого з'єднано з виходом переповнювання другого лічильника, а вихід - з його входом дозволу режиму лічби; під сумову вальний лічильник, який має вхід подачі тактових імпульсів, вхід дозволу режиму рахування, вхід асинхронної установки в нульовий стан, при цьому, його вхід дозволу режиму рахування, який утворює вхід подачі управляючих імпульсів, визначаючих тривалість вихідних імпульсів, з'єднано з тактовим входом D-тригера, з другим входом першого елемента АБО, з першим входом третього елемента АБО, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження другого лічильника; другий вхід третього елемента АБО з'єднано з виходом першого інвертора; виходи третього лічильника з'єднано з відповідними входами завантажування даних першого та другого лічильників; тактовий вхід третього лічильника з'єднано зі входом формувача; вхід асинхронної установки третього лічильника у нульовий стан з'єднано з виходом другого елемента І. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить два реверсивні двійкові лічильники 1,2, налагоджених на режим віднімання, кожен з яких має: вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D0D3, вхід дозволу режиму лічби Р0, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; підсумувальний лічильник 12, який має: 5 вхід подачі тактових імпульсів С, вхід дозволу режиму лічби Р0, вхід асинхронної установки в нульовий стан R; два інвертора 3, 11; три елемент АБО 4, 10, 13; два елемента І 8, 9; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6; стартостопний пристрій, якій містить синхронний D-тригер 7 зі входом асинхронної установки в нульовий стан R, при цьому загальна точка послідовно сполучених резистора 5 і конденсатора 6 сполучена з інформаційним входом D-тригера 7, з одним входом елемента 8 і з одним входом елемента 9; другий вхід елемента 8 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів; вихід елемента 8 сполучений з входом асинхронної установки D-тригера 7 в нульовий стан; другий вхід елемента 9, який сполучений з виходом елемента АБО 10, один з входів якого поєднаний з виходом переповнювання Р4 лічильника 1, входом інвертора 3, вихід якого поєднаний з входом дозволу рахування Р0 лічильника 1 і входом елемента АБО 13; другий вхід елемента АБО 10 з'єднаний з виходом переповнення лічильника 2, а третій - з виходом D-тригера 7; вихід елемента 9 з'єднаний зі входами R асинхронної установки лічильників 1, 2, 12 у нульовий стан; вхід інвертора 4 з'єднано з виходом переповнювання Р4 лічильника 2, вихід інвертора 4 з'єднано зі входом дозволу режиму рахування Р 0 лічильника 2; вхід Р0 дозволу режиму рахування лічильника 12, який утворює вхід подачі управляючих імпульсів, визначаючих тривалість вихідних імпульсів, з'єднано з тактовим входом D-тригера 7, з другим входом елемента АБО 4, з першим входом елемента АБО 13, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження лічильника 2; другий вхід елемента АБО 13 з'єднано з виходом інвертора 3; виходи лічильника 12 з'єднано з відповідними входами завантажування даних лічильників 1, 2; тактові входи С лічильників 1, 2, 12 сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; вихід переповнювання Р4 лічильника 1 утворює вихід формувача F. Формувач призначений для формування послідовності імпульсів типу меандр часові параметри яких визначаються тривалістю вхідного управляючого імпульсу. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно D-тригера 7 і лічильників 1, 2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення D-тригер 7 і обоє лічильники переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригера 7 і на виходах переповнювання Р4 лічильників 1, 2, що веде до формування рівня логічного нуля на виході елемента АБО 10, вихід якого з'єд 65278 6 наний зі ходом елемента І 9, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників 1, 2, 12 у нульовий стан. Оскільки режим асинхронної установки лічильників в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пор поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильників залишатиметься незмінним. Управляючий імпульс (J=1), який поступає: на вхід дозволу режиму рахування Р0 лічильника 12, дозволяє режим рахування; на входи елементів АБО 4, 13 забороняє режим паралельного завантаження, та на тактовий вхід С D-тригера 7, в результаті чого по його фронту D-тригер 7 переходить в одиничний стан, формуючи рівень логічної 1 на виході елементу 10, а отже на вході і виході елементу І 9, що забезпечує рівень логічної 1 на входах R лічильників 1, 2, 12, знімаючи блокування нульового стану лічильників 1, 2, 12. Під час вступу першого (після надходження керуючого імпульсу) і всіх подальших тактуючих імпульсів, вміст лічильника 2 буде зростати на одиницю, а стан лічильника 1 буде залишатися незмінним (рівним 0), до тих пір, поки значення J=1. Як тільки значення управляючого імпульсу стане рівним 0, станеться заборона режиму рахування лічильника 12 і дозволяє режиму паралельного завантаження лічильника 1. Під час вступу наступного тактового імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів Q0-Q3, стан лічильників 2, 12 останеться незмінним. В результаті цього переходу сигнал на виході переповнювання лічильника 1 дорівнює рівню логічної одиниці, що веде до формування активного сигналу на вході дозволу синхронного паралельного завантаження L лічильника 2 і на вході дозволу режиму лічби лічильника 1, тобто лічильник 2 переходить в режим синхронного паралельного завантаження. Оскільки нульове значення сигналу на виході переповнення лічильника 2 залишатися незмінним, то режим завантаження лічильника 1 також залишатися незмінним. Під час вступу другого тактового імпульсу відбувається паралельне завантаження лічильника 2 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник 2 переходить у стан Q0-Q3, а також паралельне завантаження лічильника 1, тобто його стан залишатися незмінним (рівним Q0-Q3). В результаті цього переходу лічильник 1 перейде в режим віднімання, а режим завантаження лічильника 2, 12 залишатися незмінним. Під час вступу подальших тактових імпульсів, зміст лічильника 1 зменшуватиметься на одиницю, а стан лічильника 2 залишатися незмінним (рівним Q0-Q3), до тих пор, поки зміст лічильника 1 не стане рівним 0. В результаті цього переходу лічильник 1 перейде в режим зберігання, а лічильник 2 в режим віднімання. Під час вступу подальших тактових імпульсів, зміст лічильника 1 буде зали 7 шатися незмінним (рівним 0), зміст лічильника 12 також буде залишатися незмінним (рівним Q0-Q3), а стан лічильника 2 буде зменшуватиметься на одиницю до тих пор, поки зміст лічильника 2 не стане рівним 0. Надалі всі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Τ на виході переповнювання Р4 лічильника 1 генерується періодична послідовність імпульсів типу меандр, кратних періоду вхідних імпульсів, часові параметри яких (тривалість імпульсу, що дорівнює тривалості паузи) часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, яка визначає стан лічильника 12 Q0-Q3, тобто tі = tп = (Q3Q2Q1Q0 + 1)T. Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень сигналу на вході R асинхронної установки D-тригера 5, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану лічильників 12. Якщо у момент вступу тактового імпульсу лічильники 1, 2 знаходитимуться у нульовому стані, то при переході D-тригера 7 у нульовий стан на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента І 9, що призведе до переходу лічильника 12 у нульовий стан і блокування нульового стану лічильників 1, 2, а отже, до припинення процесу генерації. Якщо у момент вступу тактового імпульсу лічильник 1 або 2 знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на виходах переповнення, з'єдна 65278 8 них зі входом елемента АБО 10, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента І 9. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначуваний напругою на конденсаторі 4, який зарядився при включенні джерела живлення, то на виході елемента І 9, а отже, і на входах R лічильника 1 буде рівень логічної одиниці. Звідси витікає, що у момент вступу імпульсу припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню останнього імпульсу у вихідній послідовності. І тільки зі вступом подальших імпульсів, коли відбуватиметься перехід лічильника 1 у нульовий стан, на виході елемента АБО 10 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 9, що приведе до блокування нульового стану лічильника 1, 2 і переходу лічильника 12 у нульовий стан, а отже, до припинення процесу генерації. Зі вступом наступного управляючого імпульсу усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з двох кілець (верхнє кільце - граф переходів лічильника 12, середнє кільце граф переходів лічильника 2, нижнє кільце - граф переходів лічильника 1) із загальною вершиною, відповідною нульовому стану лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанту надходження управляючого імпульсу J=1, тривалість якого дорівнює 4Т, визначаючого значення Q3Q2Q1Q0=0100, тобто часові параметри вихідної періодичної послідовності імпульсів типу меандр tі = tп = (Q3Q2Q1Q0 + 1)T =5T. На відміну від відомого пристрою формування послідовності імпульсів типу меандр, часові параметри яких визначаються тривалістю вхідного управляючого імпульсу, розширює область використання і функціональні можливості формувача. 9 65278 10 11 Комп’ютерна верстка А. Крулевський 65278 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMeander-type pulse sequence shaper, time parameters of which are determined by length of input control pulse
Автори англійськоюKorobkov Mykola Hryhorovych, Korobkova Olena Mykolaivna, Rubanov Vasyl Hryhorovych, Kharchenko Viacheslav Serhiiovych
Назва патенту російськоюФормирователь последовательности импульсов типа меандр, временные параметры которых определяются длительностью входного управляющего импульса
Автори російськоюКоробков Николай Григорьевич, Коробкова Елена Николаевна, Рубанов Василий Григорьевич, Харченко Вячеслав Сергеевич
МПК / Мітки
МПК: H03K 3/78
Мітки: послідовності, параметри, меандр, яких, часові, визначаються, управляючого, типу, вхідного, імпульсу, імпульсів, тривалістю, формувач
