Ортез для корекції деформацій опорно-рухового апарату

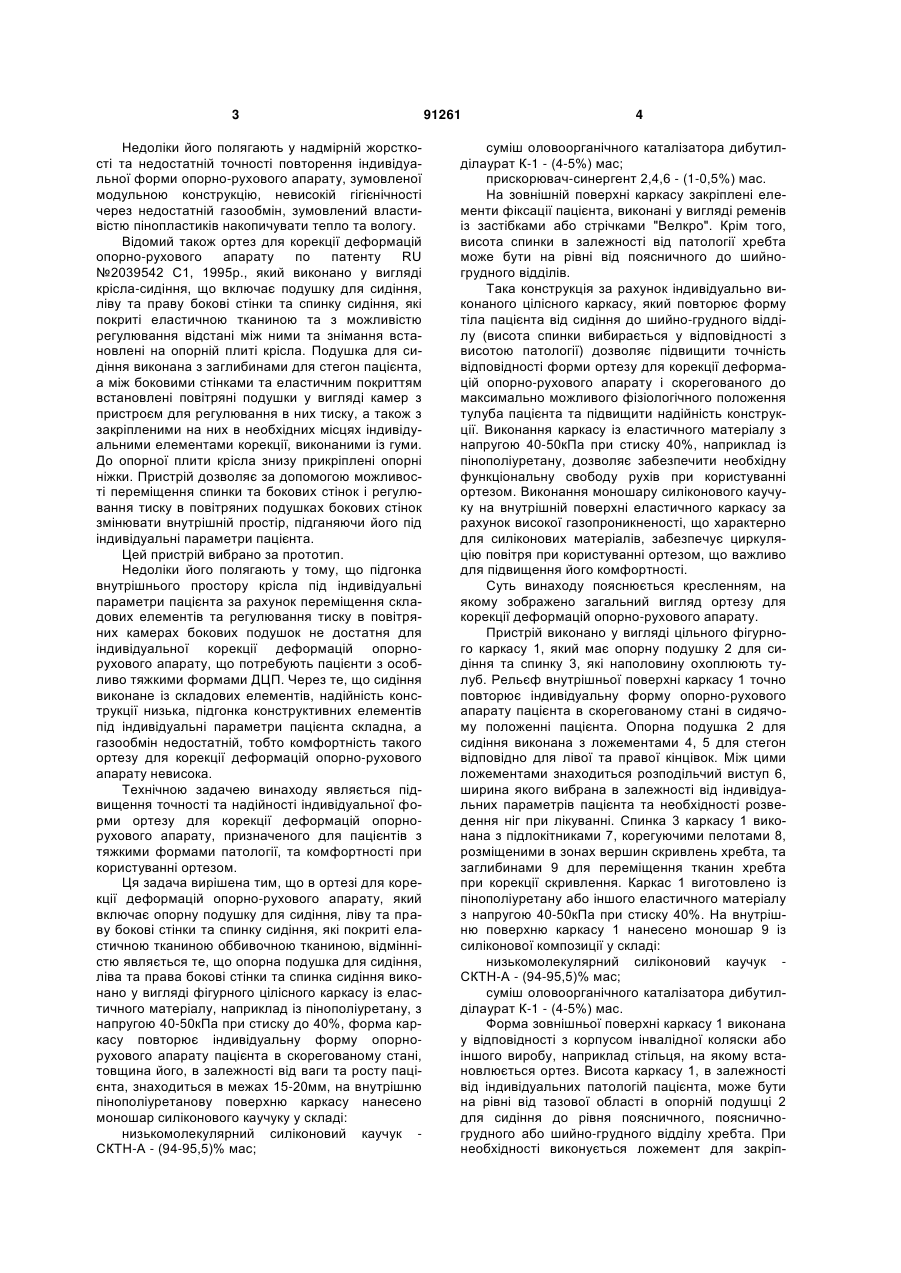

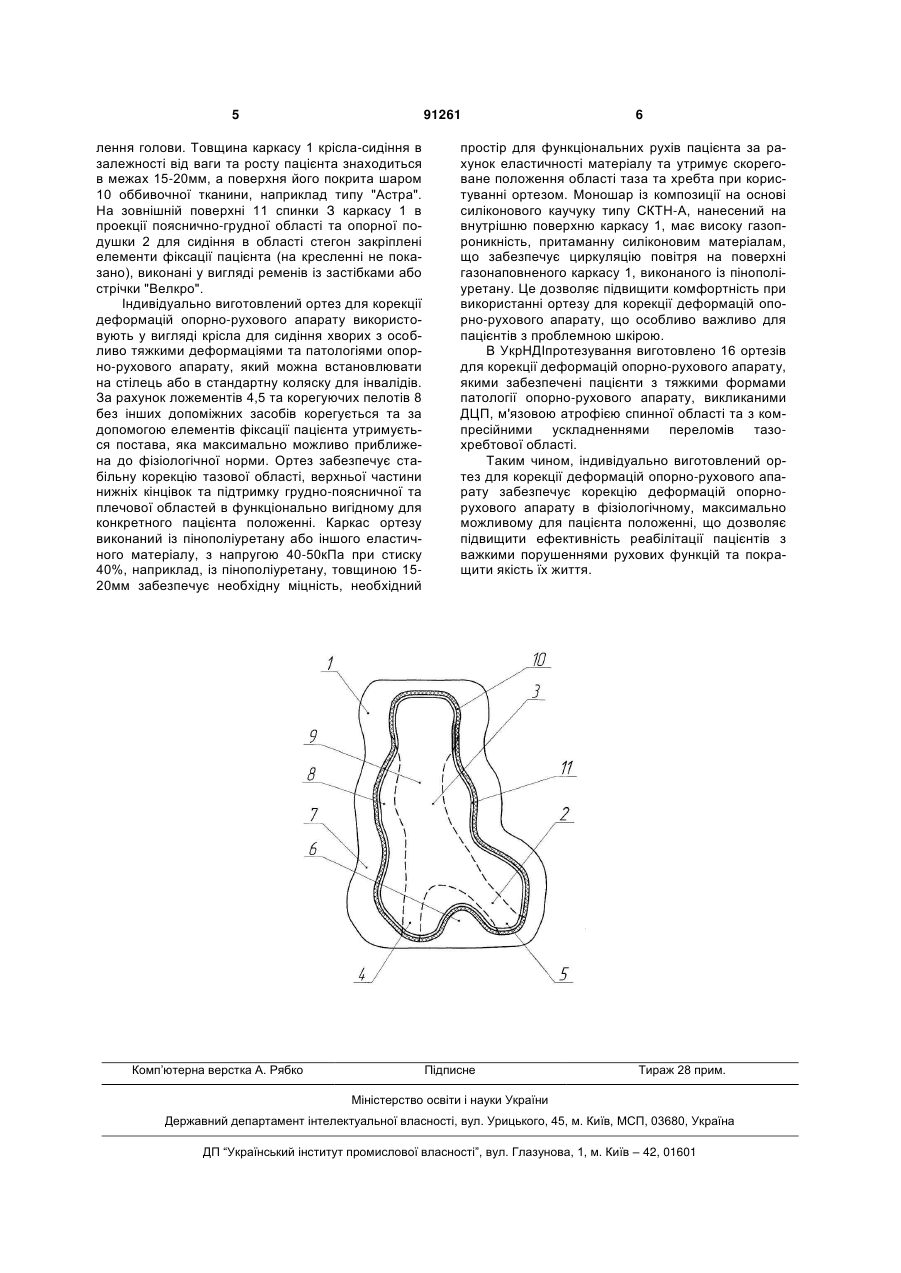

1. Ортез для корекції деформацій опорнорухового апарату, що включає подушку для сидіння, ліву та праву бокові стінки та спинку сидіння, які покриті еластичною оббивною тканиною, який C2 2 (19) 1 3 Недоліки його полягають у надмірній жорсткості та недостатній точності повторення індивідуальної форми опорно-рухового апарату, зумовленої модульною конструкцію, невисокій гігієнічності через недостатній газообмін, зумовлений властивістю пінопластиків накопичувати тепло та вологу. Відомий також ортез для корекції деформацій опорно-рухового апарату по патенту RU №2039542 С1, 1995р., який виконано у вигляді крісла-сидіння, що включає подушку для сидіння, ліву та праву бокові стінки та спинку сидіння, які покриті еластичною тканиною та з можливістю регулювання відстані між ними та знімання встановлені на опорній плиті крісла. Подушка для сидіння виконана з заглибинами для стегон пацієнта, а між боковими стінками та еластичним покриттям встановлені повітряні подушки у вигляді камер з пристроєм для регулювання в них тиску, а також з закріпленими на них в необхідних місцях індивідуальними елементами корекції, виконаними із гуми. До опорної плити крісла знизу прикріплені опорні ніжки. Пристрій дозволяє за допомогою можливості переміщення спинки та бокових стінок і регулювання тиску в повітряних подушках бокових стінок змінювати внутрішній простір, підганяючи його під індивідуальні параметри пацієнта. Цей пристрій вибрано за прототип. Недоліки його полягають у тому, що підгонка внутрішнього простору крісла під індивідуальні параметри пацієнта за рахунок переміщення складових елементів та регулювання тиску в повітряних камерах бокових подушок не достатня для індивідуальної корекції деформацій опорнорухового апарату, що потребують пацієнти з особливо тяжкими формами ДЦП. Через те, що сидіння виконане із складових елементів, надійність конструкції низька, підгонка конструктивних елементів під індивідуальні параметри пацієнта складна, а газообмін недостатній, тобто комфортність такого ортезу для корекції деформацій опорно-рухового апарату невисока. Технічною задачею винаходу являється підвищення точності та надійності індивідуальної форми ортезу для корекції деформацій опорнорухового апарату, призначеного для пацієнтів з тяжкими формами патології, та комфортності при користуванні ортезом. Ця задача вирішена тим, що в ортезі для корекції деформацій опорно-рухового апарату, який включає опорну подушку для сидіння, ліву та праву бокові стінки та спинку сидіння, які покриті еластичною тканиною оббивочною тканиною, відмінністю являється те, що опорна подушка для сидіння, ліва та права бокові стінки та спинка сидіння виконано у вигляді фігурного цілісного каркасу із еластичного матеріалу, наприклад із пінополіуретану, з напругою 40-50кПа при стиску до 40%, форма каркасу повторює індивідуальну форму опорнорухового апарату пацієнта в скорегованому стані, товщина його, в залежності від ваги та росту пацієнта, знаходиться в межах 15-20мм, на внутрішню пінополіуретанову поверхню каркасу нанесено моношар силіконового каучуку у складі: низькомолекулярний силіконовий каучук СКТН-А - (94-95,5)% мас; 91261 4 суміш оловоорганічного каталізатора дибутилділаурат К-1 - (4-5%) мас; прискорювач-синергент 2,4,6 - (1-0,5%) мас. На зовнішній поверхні каркасу закріплені елементи фіксації пацієнта, виконані у вигляді ременів із застібками або стрічками "Велкро". Крім того, висота спинки в залежності від патології хребта може бути на рівні від поясничного до шийногрудного відділів. Така конструкція за рахунок індивідуально виконаного цілісного каркасу, який повторює форму тіла пацієнта від сидіння до шийно-грудного відділу (висота спинки вибирається у відповідності з висотою патології) дозволяє підвищити точність відповідності форми ортезу для корекції деформацій опорно-рухового апарату і скорегованого до максимально можливого фізіологічного положення тулуба пацієнта та підвищити надійність конструкції. Виконання каркасу із еластичного матеріалу з напругою 40-50кПа при стиску 40%, наприклад із пінополіуретану, дозволяє забезпечити необхідну функціональну свободу рухів при користуванні ортезом. Виконання моношару силіконового каучуку на внутрішній поверхні еластичного каркасу за рахунок високої газопроникненості, що характерно для силіконових матеріалів, забезпечує циркуляцію повітря при користуванні ортезом, що важливо для підвищення його комфортності. Суть винаходу пояснюється кресленням, на якому зображено загальний вигляд ортезу для корекції деформацій опорно-рухового апарату. Пристрій виконано у вигляді цільного фігурного каркасу 1, який має опорну подушку 2 для сидіння та спинку 3, які наполовину охоплюють тулуб. Рельєф внутрішньої поверхні каркасу 1 точно повторює індивідуальну форму опорно-рухового апарату пацієнта в скорегованому стані в сидячому положенні пацієнта. Опорна подушка 2 для сидіння виконана з ложементами 4, 5 для стегон відповідно для лівої та правої кінцівок. Між цими ложементами знаходиться розподільчий виступ 6, ширина якого вибрана в залежності від індивідуальних параметрів пацієнта та необхідності розведення ніг при лікуванні. Спинка 3 каркасу 1 виконана з підлокітниками 7, корегуючими пелотами 8, розміщеними в зонах вершин скривлень хребта, та заглибинами 9 для переміщення тканин хребта при корекції скривлення. Каркас 1 виготовлено із пінополіуретану або іншого еластичного матеріалу з напругою 40-50кПа при стиску 40%. На внутрішню поверхню каркасу 1 нанесено моношар 9 із силіконової композиції у складі: низькомолекулярний силіконовий каучук СКТН-А - (94-95,5)% мас; суміш оловоорганічного каталізатора дибутилділаурат К-1 - (4-5%) мас. Форма зовнішньої поверхні каркасу 1 виконана у відповідності з корпусом інвалідної коляски або іншого виробу, наприклад стільця, на якому встановлюється ортез. Висота каркасу 1, в залежності від індивідуальних патологій пацієнта, може бути на рівні від тазової області в опорній подушці 2 для сидіння до рівня поясничного, поясничногрудного або шийно-грудного відділу хребта. При необхідності виконується ложемент для закріп 5 91261 лення голови. Товщина каркасу 1 крісла-сидіння в залежності від ваги та росту пацієнта знаходиться в межах 15-20мм, а поверхня його покрита шаром 10 оббивочної тканини, наприклад типу "Астра". На зовнішній поверхні 11 спинки З каркасу 1 в проекції пояснично-грудної області та опорної подушки 2 для сидіння в області стегон закріплені елементи фіксації пацієнта (на кресленні не показано), виконані у вигляді ременів із застібками або стрічки "Велкро". Індивідуально виготовлений ортез для корекції деформацій опорно-рухового апарату використовують у вигляді крісла для сидіння хворих з особливо тяжкими деформаціями та патологіями опорно-рухового апарату, який можна встановлювати на стілець або в стандартну коляску для інвалідів. За рахунок ложементів 4,5 та корегуючих пелотів 8 без інших допоміжних засобів корегується та за допомогою елементів фіксації пацієнта утримується постава, яка максимально можливо приближена до фізіологічної норми. Ортез забезпечує стабільну корекцію тазової області, верхньої частини нижніх кінцівок та підтримку грудно-поясничної та плечової областей в функціонально вигідному для конкретного пацієнта положенні. Каркас ортезу виконаний із пінополіуретану або іншого еластичного матеріалу, з напругою 40-50кПа при стиску 40%, наприклад, із пінополіуретану, товщиною 1520мм забезпечує необхідну міцність, необхідний Комп’ютерна верстка А. Рябко 6 простір для функціональних рухів пацієнта за рахунок еластичності матеріалу та утримує скореговане положення області таза та хребта при користуванні ортезом. Моношар із композиції на основі силіконового каучуку типу СКТН-А, нанесений на внутрішню поверхню каркасу 1, має високу газопроникність, притаманну силіконовим матеріалам, що забезпечує циркуляцію повітря на поверхні газонаповненого каркасу 1, виконаного із пінополіуретану. Це дозволяє підвищити комфортність при використанні ортезу для корекції деформацій опорно-рухового апарату, що особливо важливо для пацієнтів з проблемною шкірою. В УкрНДІпротезування виготовлено 16 ортезів для корекції деформацій опорно-рухового апарату, якими забезпечені пацієнти з тяжкими формами патології опорно-рухового апарату, викликаними ДЦП, м'язовою атрофією спинної області та з компресійними ускладненнями переломів тазохребтової області. Таким чином, індивідуально виготовлений ортез для корекції деформацій опорно-рухового апарату забезпечує корекцію деформацій опорнорухового апарату в фізіологічному, максимально можливому для пацієнта положенні, що дозволяє підвищити ефективність реабілітації пацієнтів з важкими порушеннями рухових функцій та покращити якість їх життя. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
