Системи та способи для генерації та декодування коротких кадрів при бездротовому зв’язку
Номер патенту: 113423
Опубліковано: 25.01.2017
Автори: Астерджадхі Альфред, Мерлін Сімоне, Вентінк Мартен Мензо, Цюань Чжи, Абрахам Сантош Пол
Формула / Реферат
1. Спосіб бездротового зв'язку, який містить етапи, на яких:
генерують кадр, що містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить:
індикатор, який вказує, що поле сигналу кодується з множиною полів, які містять інформацію, пов'язану з типом кадру; і
поле циклічного контролю за надмірністю;
кодують зазначену множину полів, які містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить:
інформацію типу, яка включає в себе тип кадру; і
додаткову інформацію, яка визначається на основі типу кадру,
причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і
передають зазначений кадр.
2. Спосіб за п. 1, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
3. Спосіб за п. 2, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
4. Спосібза п. 2, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
5. Спосіб за п. 4, в якому значення вказує тип кадру.
6. Спосіб за п. 1, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру.
7. Спосіб за п. 6, в якому інформація керування містить поле індикації потужності передачі.
8. Спосіб за п. 6, в якому інформація керування містить індикатор ширини смуги кадру.
9. Спосіб за п. 1, в якому кадр складається, по суті, з преамбули фізичного рівня.
10. Спосіб за п. 1, в якому індикатор містить єдиний біт.
11. Спосіб за п. 1, в якому індикатор містить зарезервоване значення поля кадру.
12. Спосіб за п. 1, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру.
13. Спосіб за п. 12, в якому поле розширення керування має попередньо задану схему модуляції та кодування.
14. Спосіб за п. 1, в якому типом кадру є кадр запиту на відправку.
15. Спосіб за п. 1, в якому типом кадру є кадр запиту блокової квитанції.
16. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду.
17. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції та кодування і кадру відповіді про схему модуляції та кодування.
18. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді.
19. Бездротовий пристрій, який містить:
процесор, виконаний з можливістю:
генерації кадру, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить:
індикатор, який вказує, що поле сигналу кодується з множиною полів, що містять інформацію, пов'язану з типом кадру; і
поле циклічного контролю за надмірністю; і
кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить:
інформацію типу, що включає в себе тип кадру; і
додаткову інформацію, яка визначається на основі типу кадру,
причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і
передавач, виконаний з можливістю передачі зазначеного кадру.
20. Бездротовий пристрій за п. 19, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
21. Бездротовий пристрій за п. 20, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
22. Бездротовий пристрій за п. 20, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
23. Бездротовий пристрій за п. 22, в якому значення вказує тип кадру.
24. Бездротовий пристрій за п. 19, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру.
25. Бездротовий пристрій за п. 24, в якому інформація керування містить поле індикації потужності передачі.
26. Бездротовий пристрій за п. 24, в якому інформація керування містить індикатор ширини смуги кадру.
27. Бездротовий пристрій за п. 19, в якому кадр складається, по суті, з преамбули фізичного рівня.
28. Бездротовий пристрій за п. 19, в якому індикатор містить єдиний біт.
29. Бездротовий пристрій за п. 19, в якому індикатор містить зарезервоване значення поля кадру.
30. Бездротовий пристрій за п. 19, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру.
31. Бездротовий пристрій за п. 30, в якому поле розширення керування має попередньо задану схему модуляції та кодування.
32. Бездротовий пристрій за п. 19, в якому типом кадру є кадр запиту на відправлення.
33. Бездротовий пристрій за п. 19, в якому типом кадру є кадр запиту блокової квитанції.
34. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду.
35. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування.
36. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді.
37. Бездротовий пристрій, який містить:
засіб для генерації кадру, який містить преамбулу фізичного рівня, що має поле сигналу, причому поле сигналу містить:
індикатор, який вказує, що поле сигналу кодується з множиною полів, що містять інформацію, пов'язану з типом кадру; і
поле циклічного контролю за надмірністю;
засіб для кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить:
інформацію типу, що включає в себе тип кадру; і
додаткову інформацію, яка визначається на основі типу кадру,
причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і
засіб для передачі зазначеного кадру.
38. Бездротовий пристрій за п. 37, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
39. Бездротовий пристрій за п. 38, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
40. Бездротовий пристрій за п. 38, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
41. Бездротовий пристрій за п. 40, в якому значення вказує тип кадру.
42. Бездротовий пристрій за п. 37, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру.
43. Бездротовий пристрій за п. 42, в якому інформація керування містить поле індикації потужності передачі.
44. Бездротовий пристрій за п. 42, в якому інформація керування містить індикатор ширини смуги кадру.
45. Бездротовий пристрій за п. 37, в якому кадр складається, по суті, з преамбули фізичного рівня.
46. Бездротовий пристрій за п. 37, в якому індикатор містить єдиний біт.
47. Бездротовий пристрій за п. 37, в якому індикатор містить зарезервоване значення поля кадру.
48. Бездротовий пристрій за п. 37, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру.
49. Бездротовий пристрій за п. 48, в якому поле розширення керування має попередньо визначену схему модуляції і кодування.
50. Бездротовий пристрій за п. 37, в якому типом кадру є кадр запиту на відправлення.
51. Бездротовий пристрій за п. 37, в якому типом кадру є кадр запиту блокової квитанції.
52. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду.
53. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування.
54. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді.
55. Комп'ютерно-читаний носій, на якому зберігається комп'ютерно-виконуваний код, який включає:
код для генерації кадру, що містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить:
індикатор, який вказує, що поле сигналу кодується з множиною полів, які містять інформацію, пов'язану з типом кадру; і
поле циклічного контролю за надмірністю;
код для кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить:
інформацію типу, що включає в себе тип кадру; і
додаткову інформацію, яка визначається на основі типу кадру,
причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправлення і кадр блокової квитанції; і
код для передачі зазначеного кадру.
56. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
57. Комп'ютерно-читаний носій за п. 56, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
58. Комп'ютерно-читаний носій за п. 56, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру.
59. Комп'ютерно-читаний носій за п. 58, в якому значення вказує тип кадру.
60. Комп'ютерно-читаний носій за п. 55, в якому згадана додаткова інформація містить інформацію керування, пов'язану з типом кадру.
61. Комп'ютерно-читаний носій за п. 60, в якому інформація керування містить поле індикації потужності передачі.
62. Комп'ютерно-читаний носій за п. 60, в якому інформація керування містить індикатор ширини смуги кадру.
63. Комп'ютерно-читаний носій за п. 55, в якому кадр складається, по суті, з преамбули фізичного рівня.
64. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить єдиний біт.
65. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить зарезервоване значення поля кадру.
66. Комп'ютерно-читаний носій за п. 55, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру.
67. Комп'ютерно-читаний носій за п. 66, в якому поле розширення керування має попередньо визначену схему модуляції і кодування.
68. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є кадр запиту на відправлення.
69. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є кадр запиту блокової квитанції.
70. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду.
71. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування.
72. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді.
Текст

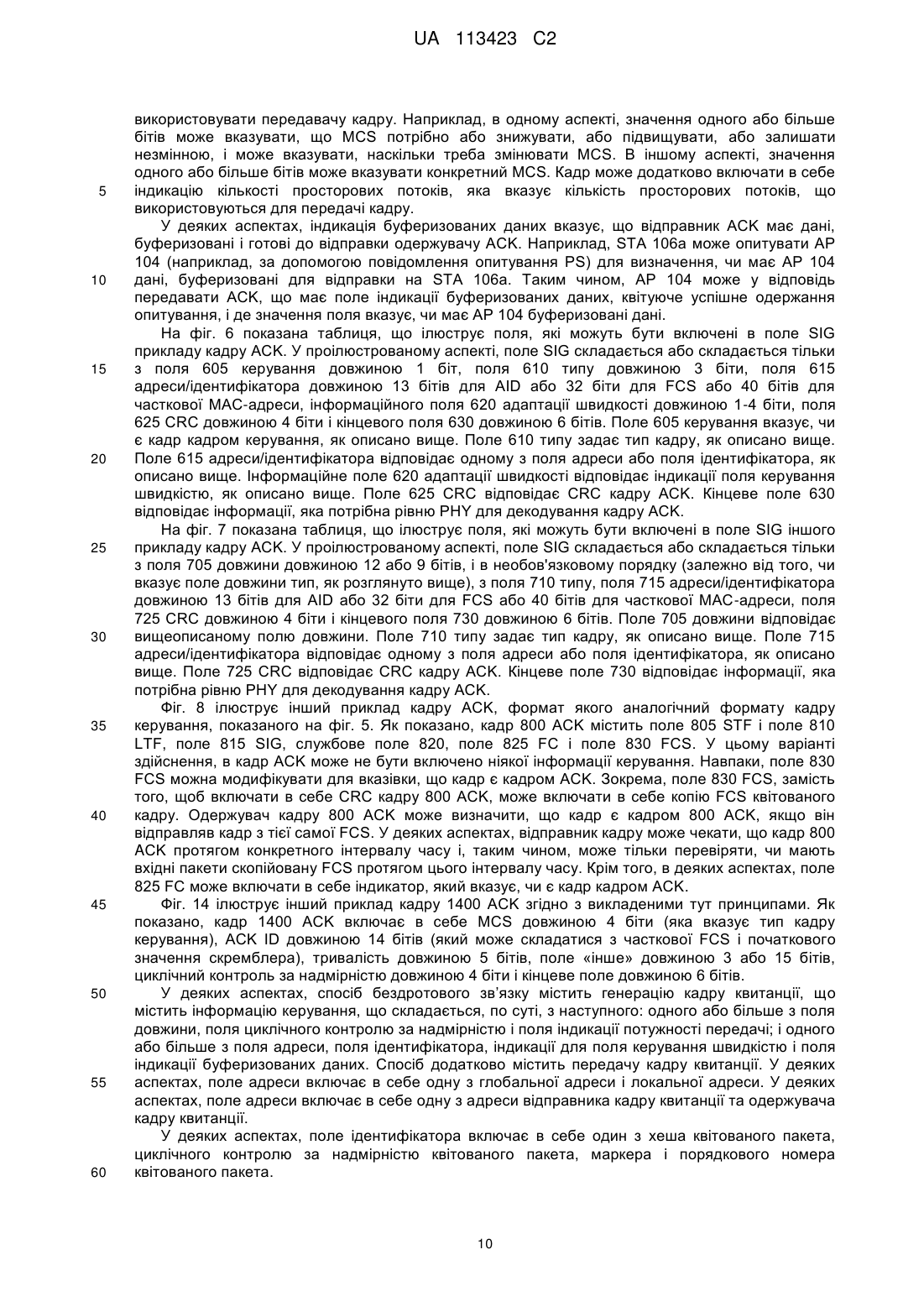

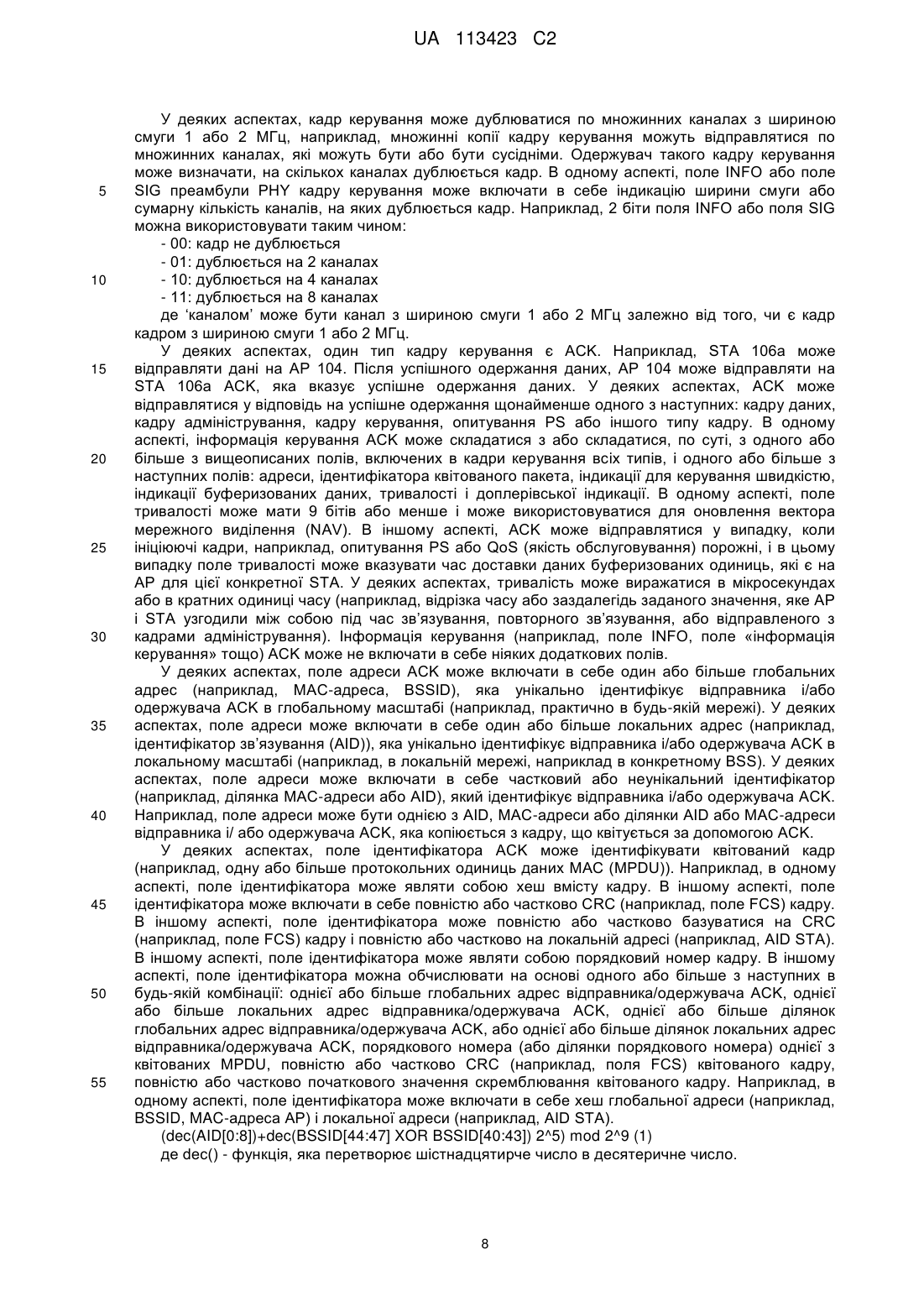

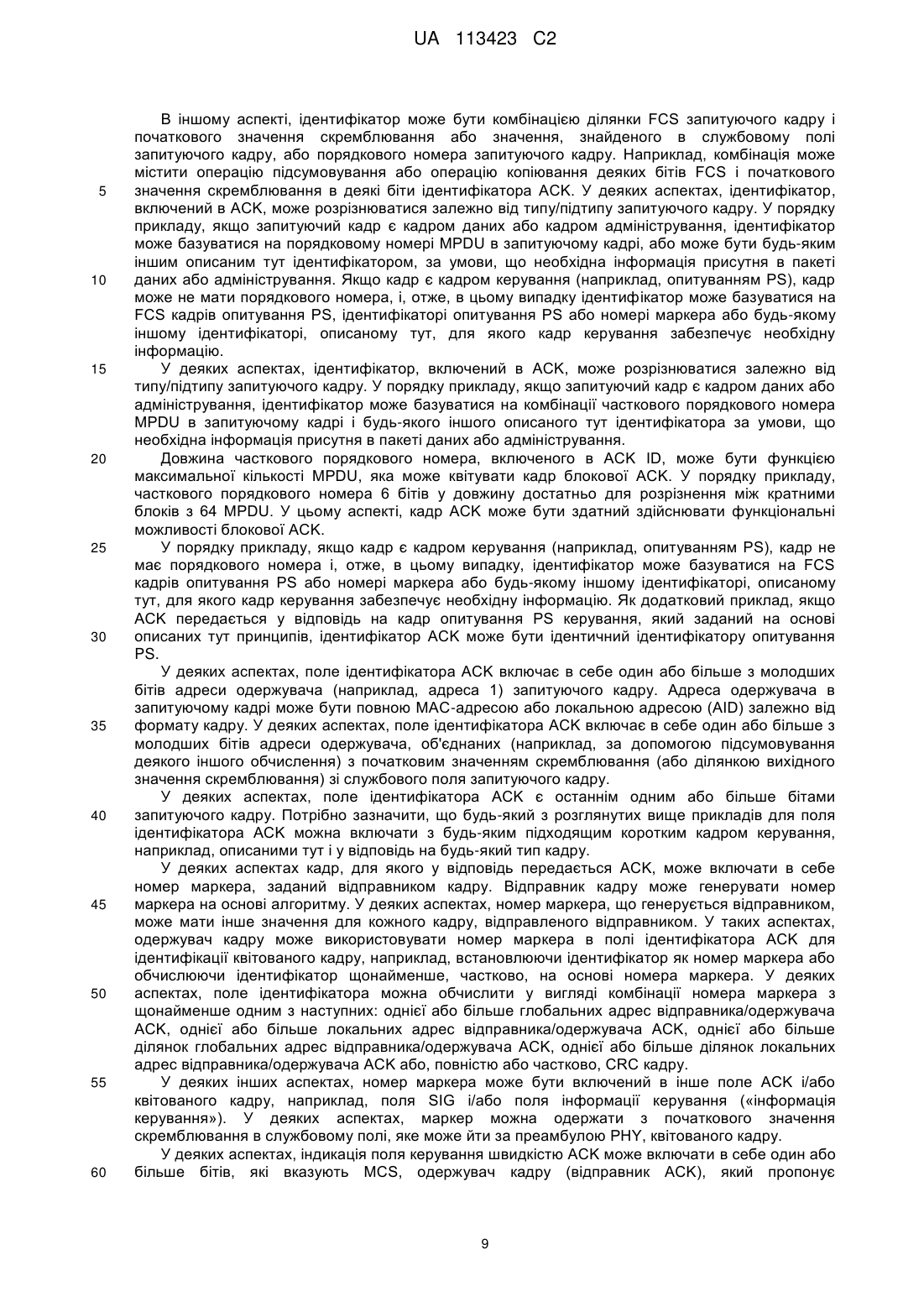

Реферат: У даному документі описані системи, способи та пристрої для передачі коротких кадрів керування. У деяких аспектах, спосіб бездротового зв'язку включає в себе генерацію кадру керування, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу включає в себе індикатор, який вказує, що кадр керування є кадром типу кадру керування. Спосіб додатково включає в себе передачу кадру керування. UA 113423 C2 (12) UA 113423 C2 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка заявляє пріоритет за попередньою заявкою США № 61/581,254, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 29 грудня 2011 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. Дана заявка також заявляє пріоритет за попередньою заявкою США № 61/591,530, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 27 січня 2012 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. Дана заявка також заявляє пріоритет за попередньою заявкою США № 61/605,900, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 2 березня 2012 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. Дана заявка також заявляє пріоритет за попередньою заявкою США № 61/648,510, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 17 травня 2012 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. Дана заявка також заявляє пріоритет за попередньою заявкою США № 61/691,066, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 20 серпня 2012 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. Дана заявка також заявляє пріоритет за попередньою заявкою США № 61/731,425, під назвою «SYSTEMS AND METHODS FOR GENERATING AND DECODING SHORT CONTROL FRAMES IN WIRELESS COMMUNICATIONS», поданою 29 листопада 2012 р., присвоєною її правонаступнику і включеною в даний опис за посиланням в повному обсязі. РІВЕНЬ ТЕХНІКИ ГАЛУЗЬ ТЕХНІКИ Дана заявка стосується, в цілому, бездротового зв’язку і, зокрема, систем, способів та пристроїв для передачі коротких кадрів керування. РІВЕНЬ ТЕХНІКИ У багатьох системах електрозв'язку, мережі зв'язку використовуються для обміну повідомленнями між декількома взаємодіючими просторово рознесеними пристроями. Мережі можна класифікувати згідно з масштабом, наприклад, міським масштабом, локальним масштабом або персональним масштабом. Такі мережі іменуються, відповідно, глобальною мережею (WAN), міською мережею (MAN), локальною мережею (LAN) або персональною мережею (PAN). Мережі також відрізняються згідно з методом комутації/маршрутизації, який використовується для взаємного з'єднання різних вузлів мережі та пристроїв (наприклад, комутації каналів на відміну від комутації пакетів), типом фізичних середовищ, що застосовуються для передачі (наприклад, дротової на відміну від бездротової), і набором протоколів зв'язку, які використовуються, (наприклад, комплект інтернет-протоколів, SONET (мережа синхронного оптичного зв'язку), Ethernet, тощо). Бездротові мережі часто є переважними, коли мережні елементи є мобільними і, таким чином, їм потрібна динамічна можливість з'єднання, або якщо архітектура мережі сформована за спеціалізованою, а не фіксованою, топологією. Бездротові мережі застосовують нематеріальні фізичні носії в режимі ненаправленого поширення з використанням електромагнітних хвиль в радіо, мікрохвильовому, інфрачервоному, оптичному тощо частотних діапазонах. Бездротові мережі, переважно, полегшують мобільність користувачів і швидке розгортання в «польових» умовах в порівнянні зі стаціонарними дротовими мережами. Пристрої в бездротовій мережі можуть передавати/приймати інформацію між собою. Інформація може містити пакети, які, в деяких аспектах, можуть іменуватися одиницями даних. Пакети можуть містити кадри керування. Кадри керування, які мають інформацію керування і дані корисного навантаження, можуть призводити до значних витрат і збільшення затримки на обробку для приймальних пристроїв. Таким чином, для зниження мережних витрат і витрат обробки необхідні системи, способи і некороткочасні комп’ютерно-зчитувані носії. СУТЬ ВИНАХОДУ Кожна/ий/е з систем, способів та пристроїв згідно з даним винаходом має декілька аспектів, жоден з яких окремо не відповідає за його бажані атрибути. Без обмеження обсягу цього винаходу, вираженого нижченаведеною формулою винаходу, деякі ознаки будуть стисло розглянуті. Ознайомившись з цим розглядом і, особливо, з розділом під назвою «Докладний опис», можна буде зрозуміти, як ознаки цього винаходу забезпечують переваги, які включають в себе зменшення розміру кадрів керування. 1 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 Один аспект розкриття передбачає спосіб бездротового зв’язку. Спосіб містить генерацію кадру керування, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу включає в себе індикатор, який вказує, що кадр керування є кадром типу кадру керування. Спосіб додатково включає в себе передачу кадру керування. Інший аспект розкриття передбачає бездротовий пристрій, який містить процесор, виконаний з можливістю генерації кадру керування, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу включає в себе індикатор, який вказує, що кадр керування є кадром типу кадру керування. Бездротовий пристрій додатково містить передавач, виконаний з можливістю передачі кадру керування. Інший аспект розкриття передбачає бездротовий пристрій, що містить засіб для генерації кадру керування, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу включає в себе індикатор, який вказує, що кадр керування є кадром типу кадру керування. Бездротовий пристрій додатково містить засіб для передачі кадру керування. Інший аспект розкриття передбачає комп'ютерний програмний продукт, який містить комп’ютерно-зчитуваний носій. Комп’ютерно-зчитуваний носій містить код для генерації кадру керування, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу включає в себе індикатор, який вказує, що кадр керування є кадром типу кадру керування. Комп’ютерно-зчитуваний носій додатково містить код для коду для передачі кадру керування. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 ілюструє приклад системи бездротового зв’язку, в якій можуть застосовуватися аспекти даного розкриття. Фіг. 2 ілюструє різні компоненти, які можна використовувати в бездротовому пристрої, який може застосовуватися в системі бездротового зв’язку, показаній на фіг. 1. Фіг. 3 ілюструє приклад кадру керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Фіг. 4 ілюструє інший приклад кадру керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Фіг. 5 ілюструє інший приклад кадру керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Фіг. 6 - таблиця, що ілюструє поля, які можуть бути включені в поле SIG прикладу кадру ACK. Фіг. 7 - таблиця, що ілюструє поля, які можуть бути включені в поле SIG іншого прикладу кадру ACK. Фіг. 8 ілюструє інший приклад кадру ACK, формат якого аналогічний формату кадру керування, показаного на фіг. 5. Фіг. 9 - блок-схема операцій аспекту ілюстративного способу генерації і передачі кадру керування. Фіг. 10 - функціональна блок-схема ілюстративного бездротового пристрою, який може застосовуватися в системі бездротового зв’язку, показаній на фіг. 1. Фіг. 11 - блок-схема операцій аспекту ілюстративного способу для прийому та обробки кадру керування. Фіг. 12 - функціональна блок-схема ілюстративного бездротового пристрою, який може застосовуватися в системі бездротового зв’язку, показаній на фіг. 1. Фіг. 13 ілюструє приклад кадру опитування PS. Фіг. 14 ілюструє приклад кадру ACK. Фіг. 15 ілюструє приклад кадру RTS. Фіг. 16 ілюструє приклад кадру CTS. Фіг. 17 ілюструє приклад кадру блокової ACK. ДОКЛАДНИЙ ОПИС Різні аспекти нових систем, пристроїв та способів описані більш детально далі з посиланням на прикладені креслення. Однак принципи розкриття можна реалізувати в багатьох різних формах, і не треба їх розглядати як обмежені якою-небудь конкретною структурою або функцією, представленою в цьому розкритті. Навпаки, ці аспекти забезпечені так, щоб це розкриття було вичерпним та повним і повністю доносило обсяг розкриття до фахівців у даній галузі техніки. На основі викладених тут принципів, фахівцю в даній галузі техніки повинне бути зрозуміло, що обсяг розкриття покликаний охоплювати будь-який аспект розкритих тут нових систем, пристроїв та способів, реалізований незалежно або спільно з будь-яким іншим аспектом винаходу. Наприклад, пристрій можна реалізувати або спосіб можна здійснювати на практиці з використанням будь-якої кількості викладених тут аспектів. Крім того, обсяг винаходу 2 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 покликаний охоплювати такий пристрій або спосіб, який здійснюється на практиці з використанням іншої структури, функціональних можливостей, або структури і функціональних можливостей крім або відмінних від різних викладених тут аспектів винаходу. Потрібно розуміти, що будь-який розкритий тут аспект можна реалізувати за допомогою одного або більше пунктів формули винаходу. Хоча тут описані конкретні аспекти, багато варіацій та перестановок цих аспектів відповідають обсягу розкриття. Хоча згадані деякі достоїнства і переваги переважних аспектів, обсяг розкриття не підлягає обмеженню конкретними достоїнствами, варіантами використання або задачами. Навпаки, аспекти розкриття підлягають застосуванню в широкому значенні до різних бездротових технологій, системних конфігурацій, мереж і протоколів передачі, деякі з яких проілюстровані в порядку прикладу на кресленнях і в нижченаведеному описі переважних аспектів. Докладний опис і креслення служать лише для ілюстрації розкриття, а не для його обмеження, і обсяг розкриття задається нижченаведеною формулою винаходу та її еквівалентами. Технології бездротової мережі можуть включати в себе різні типи бездротових локальних мереж (WLAN). WLAN можна використовувати для взаємного з'єднання близькорозташованих пристроїв, із застосуванням мережних протоколів, що широко використовуються. Різні описані тут аспекти можна застосовувати до будь-якого стандарту зв'язку, наприклад WiFi або, в більш загальному випадку, будь-якого члена сімейства протоколів бездротового зв’язку IEEE 802.11. Наприклад, різні описані тут аспекти можна використовувати в складі протоколу IEEE 802.11ah, який використовує субгігагерцові діапазони. У деяких аспектах, бездротові сигнали в субгігагерцовому діапазоні можуть передаватися згідно з протоколом 802.11 ah з використанням режимів зв'язку ортогонального мультиплексування з частотним розділенням (OFDM), прямою послідовністю з розширенням за спектром (DSSS), комбінацією режимів зв'язку OFDM та DSSS або інших схем. Реалізації протоколу 802.11 ah можна використовувати для мереж датчиків, вимірювальних мереж та інтелектуальних мереж. Переважно, аспекти визначених пристроїв, що реалізовують протокол 802.11 ah, можуть споживати менше потужності, ніж пристрої, що реалізовують інші протоколи бездротового зв’язку, і/або їх можна використовувати для передачі бездротових сигналів на відносно великі відстані, наприклад, близько одного кілометра або більше. У деяких реалізаціях, WLAN включає в себе різні пристрої, які є компонентами, що здійснюють доступ до бездротової мережі. Наприклад, може існувати два типи пристроїв: точки доступу («AP») і клієнти (що також іменуються станціями, або «STA»). У загальному випадку, AP виступає в ролі концентратора або базової станції для WLAN, і STA виступає в ролі користувача WLAN. Наприклад, STA може бути портативним комп'ютером, кишеньковим персональним комп'ютером (PDA), мобільним телефоном тощо. В прикладі, STA підключається до AP по бездротовій лінії зв'язку на основі WiFi (наприклад, протокол IEEE 802.11, наприклад 802.11 ah) для одержання загальної можливості з'єднання з інтернетом або іншими глобальними мережами. У деяких реалізаціях STA також можна використовувати як AP. Точка доступу («AP») також може містити, бути реалізована як, або бути відома як NodeB, контролер радіомережі («RNC»), eNodeB, контролер базових станцій («BSC»), базова приймально-передавальна станція («BTS»), базова станція («BS»), функція приймачпередавача («TF»), маршрутизатор каналів радіозв'язку, радіоприймач-передавач, або яканебудь інша термінологія. Станція «STA» також може містити, бути реалізована як, або бути відома як термінал доступу («AT»), абонентська станція, абонентський блок, мобільна станція, віддалена станція, віддалений термінал, користувацький термінал, користувацький агент, користувацький пристрій, користувацьке обладнання, або яка-небудь інша термінологія. У деяких реалізаціях термінал доступу може містити стільниковий телефон, бездротовий телефон, телефон на основі протоколу ініціювання сеансів («SIP»), станцію бездротової місцевої лінії («WLL»), кишеньковий персональний комп'ютер («PDA»), кишеньковий пристрій, що має можливості бездротового з'єднання, або який-небудь інший підходящий пристрій обробки, підключений до бездротового модему. Відповідно, один або більше аспектів, запропонованих тут, можуть бути впроваджені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, портативний комп'ютер), портативний пристрій зв'язку, гарнітуру, портативний обчислювальний пристрій (наприклад, кишеньковий персональний комп'ютер), розважальний пристрій (наприклад, пристрій для відтворення музичних або відеозаписів або супутникове радіо), ігровий пристрій або систему, пристрій глобальної системи позиціонування, або будь-який інший підходящий пристрій, виконаний з можливістю здійснення зв'язку через бездротове середовище. 3 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як розглянуто вище, деякі з описаних тут пристроїв можуть реалізовувати стандарт, наприклад 802.11 ah. Такі пристрої, будучи використовувані як STA або AP або інший пристрій, можна використовувати в інтелектуальній вимірювальній мережі або в інтелектуальній мережі. Такі пристрої можуть забезпечувати застосування датчиків або використовуватися в побутовій автоматизації. Такі пристрої, замість або крім того, можна використовувати в контексті охорони здоров'я, наприклад для персональної охорони здоров'я. Їх також можна використовувати для спостереження, для забезпечення можливості інтернет-з'єднання збільшеної дальності (наприклад, для використання з «гарячими точками»), або для реалізації міжмашинного зв'язку. Фіг. 1 ілюструє приклад системи 100 бездротового зв’язку, в якій можуть застосовуватися аспекти даного розкриття. Система 100 бездротового зв’язку може діяти згідно зі стандартом бездротового зв’язку, наприклад стандартом 802.11 ah. Система 100 бездротового зв’язку може включати в себе AP 104, яка здійснює зв'язок з STA 106. Різні процеси та способи можна використовувати для передач в системі 100 бездротового зв’язку між AP 104 та STA 106. Наприклад, сигнали можуть передаватися і прийматися між AP 104 та STA 106 відповідно до методів OFDM/OFDMA. У цьому випадку, система 100 бездротового зв’язку може іменуватися системою OFDM/OFDMA. Альтернативно, сигнали можуть передаватися і прийматися між AP 104 та STA 106 відповідно до методів CDMA. У цьому випадку, система 100 бездротового зв’язку може іменуватися системою CDMA. Лінія зв'язку, яка сприяє передачі від AP 104 на одну або більше з STA 106, може іменуватися низхідною лінією зв'язку (DL) 108, і лінія зв'язку, яка сприяє передачі від однієї або більше з STA 106 на AP 104, може іменуватися висхідною лінією 110 зв'язку (UL). Альтернативно, низхідна лінії зв'язку 108 може іменуватися прямою лінією зв'язку або прямим каналом, і висхідна лінія 110 зв'язку може іменуватися зворотною лінією зв'язку або зворотним каналом. AP 104 може забезпечувати покриття бездротового зв’язку в базовій зоні обслуговування (BSA) 102. AP 104, спільно з STA 106, які зв’язані з AP 104 і використовують AP 104 для здійснення зв'язку, можуть іменуватися базовим набором служб (BSS). Потрібно зазначити, що система 100 бездротового зв’язку може не мати центральної AP 104, але замість цього може функціонувати як однорангова мережа між STA 106. Відповідно, описані тут функції AP 104 можуть альтернативно здійснюватися однією або більше з STA 106. Фіг. 2 ілюструє різні компоненти, які можна використовувати в бездротовому пристрої 202, який може застосовуватися в системі 100 бездротового зв’язку. Бездротовий пристрій 202 є прикладом пристрою, який може бути виконаний з можливістю реалізації різних описаних тут способів. Наприклад, бездротовий пристрій 202 може містити AP 104 або одну з STA 106. Бездротовий пристрій 202 може включати в себе процесор 204, який керує роботою бездротового пристрою 202. Процесор 204 також може іменуватися центральним процесором (ЦП). Пам'ять 206, яка може включати в себе постійну пам'ять (ROM) та оперативну пам'ять (RAM), забезпечує інструкції і дані на процесор 204. Ділянка пам'яті 206 також може включати в себе енергонезалежну оперативну пам'ять (NVRAM). Процесор 204 звичайно здійснює логічні та арифметичні операції на основі програмних інструкцій, що зберігаються в пам'яті 206. Інструкції в пам'яті 206 можуть виконуватися для реалізації описаних тут способів. Процесор 204 може містити або бути компонентом системи обробки, реалізованим за допомогою одного або більше процесорів. Один або більше процесорів можна реалізувати у вигляді будь-якої комбінації мікропроцесорів загального призначення, мікроконтролерів, цифрових сигнальних процесорів (DSP), вентильних матриць, програмованих користувачем (FPGA), програмованих логічних пристроїв (PLD), контролерів, кінцевих автоматів, логічних елементів, дискретних апаратних компонентів, кінцевих автоматів на основі спеціалізованого апаратного забезпечення, або будь-яких інших підходящих об'єктів, які можуть здійснювати обчислення або будь-які інші маніпуляції з інформацією. Система обробки також може включати в себе машинозчитувані носії для зберігання програмного забезпечення. Термін «програмне забезпечення» потрібно розуміти в широкому значенні як будь-який тип інструкцій, які можуть іменуватися програмне забезпечення, програмно-апаратне забезпечення, проміжне програмне забезпечення, мікрокод, мова опису апаратних засобів або інакше. Інструкції можуть включати в себе код (наприклад, у форматі вихідного коду, форматі двійкового коду, форматі здійснимого коду або будь-якому іншому відповідному форматі коду). Інструкції, при виконанні одним або більше процесорами, приписують системі обробки здійснювати різні описані тут функції. Бездротовий пристрій 202 також може включати в себе корпус 208, який може включати в себе передавач 210 і приймач 212 для забезпечення можливості передачі і прийому даних між бездротовим пристроєм 202 і віддаленим місцеположенням. Передавач 210 і приймач 212 4 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути об'єднані в приймач-передавач 214. Антена 216 може бути приєднана до корпусу 208 і електрично підключена до приймач-передавача 214. Бездротовий пристрій 202 також може включати в себе (не показані) множинні передавачі, множинні приймачі, множинні приймач-передавачі, і/або множинні антени. Бездротовий пристрій 202 також може включати в себе детектор 218 сигналу, який можна використовувати для виявлення і кількісного визначення рівня сигналів, що приймається приймач-передавачем 214. Детектор 218 сигналу може виявляти такі сигнали як повну енергію, енергію в розрахунку на піднесучу з розрахунку на символ, спектральну щільність потужності та інші сигнали. Бездротовий пристрій 202 також може включати в себе цифровий сигнальний процесор (DSP) 220 для використання при обробці сигналів. DSP 220 може бути виконаний з можливістю генерації одиниці даних для передачі. У деяких аспектах, одиниця даних може містити одиницю даних фізичного рівня (PPDU). У деяких аспектах, PPDU іменується пакетом. Бездротовий пристрій 202, в деяких аспектах, може додатково містити користувацький інтерфейс 222. Користувацький інтерфейс 222 може містити кнопкову панель, мікрофон, гучномовець і/або дисплей. Користувацький інтерфейс 222 може включати в себе будь-який елемент або компонент який переносить інформацію користувачу бездротового пристрою 202 і/або приймає введення від користувача. Різні компоненти бездротового пристрою 202 можуть бути з’єднані один з одним шинною системою 226. Шинна система 226 може включати в себе шину даних, наприклад, а також шину живлення, шину сигналів керування і шину сигналів статусу окрім шини даних. Фахівцям в даній галузі техніки повинне бути зрозуміло, що компоненти бездротового пристрою 202 можуть бути з’єднані один з одним або приймати або забезпечувати введення один одному з використанням якого-небудь іншого механізму. Хоча на фіг. 2 проілюстровано декілька окремих компонентів, фахівцям в даній галузі техніки повинне бути зрозуміло, що один або більше компонентів може бути об'єднано або спільно реалізовано. Наприклад, процесор 204 можна використовувати для реалізації не тільки вищеописаний набір функціональних можливостей відносно процесора 204, але і для реалізації вищеописаного набору функціональних можливостей відносно детектора 218 сигналу і/або DSP 220. Крім того, кожний з компонентів, проілюстрованих на фіг. 2, можна реалізувати з використанням множини окремих елементів. Як розглянуто вище, бездротовий пристрій 202 може містити AP 104 та STA 106 і може використовуватися для передачі і/або прийому передач. Передачі, якими обмінюються між собою пристрої в бездротовій мережі, можуть включати в себе одиниці даних, які може містити пакети або кадри. У деяких аспектах, одиниці даних може включати в себе три типи кадрів, що включають в себе кадри даних, кадри керування і кадри адміністрування. Кадри даних можна використовувати для передачі даних з AP і/або STA на інші AP і/або STA. Кадри керування можна використовувати спільно з кадрами даних для здійснення різних операцій і для надійної доставки даних (наприклад, квітування одержання даних, опитування AP, операцій очищення ділянки, захоплення каналу, функцій підтримки детектування несучою тощо). Кадри адміністрування можна використовувати для різних наглядових функцій (наприклад, для входу і виходу з бездротових мереж тощо). Як розглянуто вище, DSP 220 і/або процесор 204 може бути виконаний з можливістю генерації одиниці даних для передачі. У деяких аспектах, одиниця даних, що генерується може містити кадр керування, що включає в себе інформацію керування і, в необов'язковому порядку, множину символів даних. Кадри керування можуть бути використані для допомоги в доставці кадрів даних і можуть бути включені в заголовок керування доступом до середовища (MAC). Кадри керування, включені в заголовок MAC з інформацією керування і символами даних (наприклад, даних корисного навантаження), можуть приводити до значних витрат і збільшення затримки на обробку для приймальних пристроїв. Наприклад, кадри керування можуть включати в себе інформацію протоколу, інформацію типу керування, інформацію адреси, дані корисного навантаження, тощо. В деяких аспектах, інформація, включена в кадри керування, не завжди потрібна для конкретного використання кадру керування. У цьому випадку, для генерації і декодування коротких кадрів керування необхідні системи, способи та некороткочасні комп’ютерно-зчитувані носії. Наприклад, можна генерувати короткі кадри керування, відкидаючи деяку інформацію з кадру керування і/або включаючи кадр керування в інші місця пакета, наприклад, преамбулу фізичного рівня (PHY). Наприклад, кадр керування може містити преамбулу фізичного рівня (PHY), яка включає в себе множину полів. Поля можуть включати в себе, наприклад, одне або більше навчальних полів (наприклад, коротке навчальне поле (STF) і довге навчальне поле (LTF)) і поле сигналу (SIG). Кожне з навчальних полів може включати в себе відому послідовність бітів або символів. У деяких аспектах, поле SIG може включати в 5 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 себе інформацію про одиницю даних, наприклад, опис довжини або швидкості передачі даних для одиниці даних (наприклад, поле «довжина», поле схеми модуляції та кодування (MCS), поле ширини смуги (BW) тощо). У деяких аспектах, короткі кадри керування можна генерувати шляхом кодування кадрів керування в поле SIG преамбули PHY. Фіг. 3 ілюструє приклад кадру 300 керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Як показано, кадр 300 керування включає в себе поле 305 STF і поле 310 LTF і поле 315 «сигнал керування». Наприклад, кадр 300 керування може бути преамбулою PHY. У деяких аспектах, преамбула PHY може містити рівень протоколу зближення фізичного рівня (PLCP), заданий в специфікаціях IEEE 802.11. Поле 305 STF включає в себе одне або більше STF. Поле 310 LTF включає в себе одне або більше LTF. Інформація керування для кадру 300 керування може бути включена в поле SIG 315. Крім того, в деяких аспектах, кадр керування може не включати в себе ніяких додаткових полів або дані (наприклад, корисне навантаження). У результаті, можна скоротити мережні витрати і можна підвищити пропускну здатність та обробку пакетів даних. Фіг. 4 ілюструє інший приклад кадру 400 керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Як показано, кадр 400 керування включає в себе поле 405 STF і поле 410 LTF, поле 415 «сигнал керування» і поле 420 розширення керування. Аналогічно з кадром 300 керування, поле 405 STF включає в себе одне або більше STF, і поле 410 LTF включає в себе одне або більше LTF. Крім того, аналогічно з кадром 300 керування, інформація керування для кадру 400 керування може бути включена в поле SIG 415. Однак на відміну від кадру 300 керування, додаткова інформація керування може бути включена в поле 420 розширення керування. Наприклад, поле 405 STF і поле 410 LTF, поле 415 «сигнал керування» можуть бути включені в преамбулу PHY кадру 400 керування. Однак може існувати додаткова інформація керування, яка не вміщується в преамбулі PHY кадру 400 керування. Відповідно, ділянку (наприклад, декілька символів) ділянки даних кадру 400 керування можна використовувати як поле 420 розширення керування для включення додаткової інформації керування. Поле 420 розширення керування кадру 400 керування може відправлятися з прийнятою за умовчанням MCS, яка може бути заздалегідь визначеною або повідомленою в іншому повідомленні (наприклад, при зв’язуванні або в маяках) між відправником та одержувачем. В одному аспекті, MCS поля 420 розширення керування може вказуватися в полі SIG 415. Кадр 300 керування і кадр 400 керування можна використовувати для здійснення зв'язку. Наприклад, кадр 300 керування можна використовувати, коли інформація керування вміщується в поле SIG 315. Крім того, кадр 400 керування можна використовувати, коли інформація керування не вміщується в поле SIG 315. У деяких аспектах, поле «довжина» поля SIG може додатково вказувати, чи включене поле розширення керування в кадр керування. Фіг. 5 ілюструє інший приклад кадру 500 керування, який може генеруватися і передаватися в системі, показаній на фіг. 1. Як показано, кадр 500 керування включає в себе поле 505 STF і поле 510 LTF, поле 515 SIG, службове поле 520, поле 525 керування кадром (FC), поле 530 інформації керування (INFO) і поле 535 послідовності перевірки кадру (FCS). Інформація керування кадру 500 керування може бути включена в полі 530 «інформація керування». Тип інформації керування, включеної в будь-якому з вищезазначених кадрів 300, 400 та 500 керування (або будь-який інший підходящий кадр керування) може залежати від типу кадру керування. Наприклад, різноманітні кадри керування можуть генеруватися і передаватися бездротовими пристроями 202. Різні типи кадрів керування, що використовуються в бездротовій системі, показаній на фіг. 1, можуть включати в себе один або більше з наступних типів кадру керування: квитанції (ACK), опитування енергозбереження (опитування PS), запиту на відправку (RTS), дозволу на відправку (CTS), запиту блокової ACK (BAR), блокової ACK (BA), кінця безконфліктного періоду (кінця CF), опитування кінця CF, запиту MCS, відповіді MCS, порожнього пакета даних (NDP), пробного запиту і пробної відповіді. Інформація керування може містити поля інформації. Різні типи кадру керування можуть містити різні поля інформації. Тут описані різні поля інформації, які можуть бути включені в різні типи кадрів керування. Потрібно зазначити, що описані нижче поля не обов'язково повинні бути включені в кадр керування строго в описаному порядку. Навпаки, поля можуть бути включені в будь-якому порядку або в будь-яку ділянку кадру керування, куди включена інформація керування (наприклад, поле SIG, поле розширення керування, поле керування тощо). Наприклад, поля можуть бути впорядковані за пріоритетом. Порядок полів для даного типу кадру керування можна заздалегідь визначати (наприклад, програмувати при виготовленні пристрою або після ініціалізації пристрою, передавати в окремому повідомленні між бездротовими пристроями 202), однак таким чином, щоб бездротові пристрої 202 мали в своєму розпорядженні інформацію, яка вказує, які біти в кадрі керування відповідають яким полям. 6 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких аспектах, визначені поля можуть бути включені у всі кадри керування, незалежно від типу. Наприклад, в деяких аспектах, поле типу може бути включене в усі кадри керування, де поле типу ідентифікує тип кадру керування. Поле типу може бути довжиною, наприклад, 2, 3 або 4 біти. Інтерпретація інших бітів (наприклад, визначення, які біти відповідають яким полям, і які поля включені) в кадрі керування може базуватися на типі кадру керування і навіть, чи є кадр кадром керування. Наприклад, в деяких аспектах, значення 0 поля «довжина» поля SIG кадру може вказувати, що кадр є коротким кадром керування, наприклад, кадром 300 або 400 керування. Якщо поле «довжина» має інше значення, це може вказувати, що кадр відноситься до іншого типу (наприклад, є кадром даних, кадром адміністрування або іншим типом кадру керування). Поле SIG може додатково включати в себе поле типу, яке вказує тип кадру керування. У деяких інших аспектах, будь-яке значення, менше конкретного значення (наприклад, 10) поля «довжина» поля SIG кадру, може вказувати, що кадр є кадром керування, наприклад, кадром 300 або 400 керування. Крім того, тип кадру керування може базуватися на значенні поля «довжина», в тому значенні, що кожне значення 0-10 може бути зв’язане з окремим типом кадру керування. У деяких інших аспектах, в загальному випадку, в кадри можна додавати 1-бітове поле типу, яке вказує, чи є кадр кадром керування (або, зокрема, форматом короткого кадру керування), наприклад, кадром 300 або 400 керування, чи ні (наприклад, кадром даних, кадром адміністрування або іншим типом кадру керування) залежно від значення біта. У деяких інших аспектах, одне або більше зарезервованих значень полів, які задані в кадрах, можна використовувати для вказівки, чи є кадр кадром керування (або, зокрема, форматом короткого кадру керування), наприклад, кадром 300 або 400 керування, чи ні (наприклад, кадром даних, кадром адміністрування або іншим типом кадру керування). Наприклад, одне або більше зарезервованих значень поля MCS в полі SIG можна використовувати для вказівки, чи є кадр кадром керування і/або типом кадру керування. У цьому випадку, додаткове поле, яке вказує тип, може не потребуватися. Наприклад, можна використовувати невикористовуване значення поля просторово-часових блокових кодів (STBC). Можна також спільно використовувати множинні поля для ідентифікації кадру керування. Довжину і MCS також можна спільно використовувати для вказівки типу кадру керування. Наприклад, поле «довжина» може мати значення (наприклад, 0), яке може вказувати, що кадр відноситься до визначеного типу (наприклад, NDP), тоді як інше значення поля «довжина» (наприклад, довжина >0) може вказувати, що тип кадру керування вказується MCS. Аналогічно, 1-бітове поле типу можна використовувати спільно з полем «довжина» для вказівки типу кадру керування. Наприклад, значення (наприклад, 0) 1-бітового поля типу може вказувати, що кадр є кадром керування типу, відмінного від визначеного типу (наприклад, NDP). Крім того, інше значення (наприклад, 1) 1-бітового поля типу може вказувати, що кадр відноситься до визначеного типу (наприклад, NDP), якщо поле «довжина» має визначене значення (наприклад, 0), або не є кадром керування, якщо поле «довжина» має інше значення (наприклад, довжина >0). Крім того, в деяких аспектах, поле циклічний контроль за надмірністю (CRC) може бути включено у всі типи кадрів керування. Поле CRC можна використовувати для пересвідчення в тому, що кадр прийнятий правильно. CRC може мати в довжину, наприклад, 4 або 5 бітів. Крім того, в деяких аспектах, індикація потужності передачі (TX) може бути включена у всі типи кадрів керування. Індикація потужності TX може використовуватися одержувачем кадру керування для оцінювання втрат на трасі або зміни поведінки одержувача на основі потужності TX відправника кадру керування. Крім того, в деяких аспектах, недійсну комбінацію значень в одному, або більш ніж одному, поле в полі SIG можна використовувати для вказівки, чи є кадр кадром керування. Наприклад, поле кодування може включати в себе два підполя (наприклад, по одному біту кожне). Перше підполе поля кодування може вказувати тип кодування (наприклад, двійкове згорткове кодування (BCC) або кодування з контролем парності низької щільності (LDPC)). Друге підполе поля кодування може вказувати, як обчислювати довжину кадру. Наприклад, друге підполе можна задати рівним 0, коли перше підполе вказує тип кодування BCC. Значення 01 в полі кодування недійсне для нормальних некеруючих кадрів, таким чином, значення 01 можна використовувати для вказівки того, що кадр є кадром керування. Аналогічні процедури можна застосовувати до інших полів або комбінації полів у полі SIG. Крім того, короткий кадр керування буде включати в себе поле типу, яке ідентифікує тип кадру керування. У деяких аспектах, кадр керування може відправлятися з преамбулою PHY, яка займає 1 або 2 МГц. Ширину смуги кадру можна непрямо визначити зі структури преамбули PHY. Наприклад, STF і/або LTF преамбули PHY можна використовувати для визначення, чи дорівнює ширина смуги кадру 1 або 2 МГц. 7 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах, кадр керування може дублюватися по множинних каналах з шириною смуги 1 або 2 МГц, наприклад, множинні копії кадру керування можуть відправлятися по множинних каналах, які можуть бути або бути сусідніми. Одержувач такого кадру керування може визначати, на скількох каналах дублюється кадр. В одному аспекті, поле INFO або поле SIG преамбули PHY кадру керування може включати в себе індикацію ширини смуги або сумарну кількість каналів, на яких дублюється кадр. Наприклад, 2 біти поля INFO або поля SIG можна використовувати таким чином: - 00: кадр не дублюється - 01: дублюється на 2 каналах - 10: дублюється на 4 каналах - 11: дублюється на 8 каналах де ‘каналом’ може бути канал з шириною смуги 1 або 2 МГц залежно від того, чи є кадр кадром з шириною смуги 1 або 2 МГц. У деяких аспектах, один тип кадру керування є ACK. Наприклад, STA 106a може відправляти дані на AP 104. Після успішного одержання даних, AP 104 може відправляти на STA 106a ACK, яка вказує успішне одержання даних. У деяких аспектах, ACK може відправлятися у відповідь на успішне одержання щонайменше одного з наступних: кадру даних, кадру адміністрування, кадру керування, опитування PS або іншого типу кадру. В одному аспекті, інформація керування ACK може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: адреси, ідентифікатора квітованого пакета, індикації для керування швидкістю, індикації буферизованих даних, тривалості і доплерівської індикації. В одному аспекті, поле тривалості може мати 9 бітів або менше і може використовуватися для оновлення вектора мережного виділення (NAV). В іншому аспекті, ACK може відправлятися у випадку, коли ініціюючі кадри, наприклад, опитування PS або QoS (якість обслуговування) порожні, і в цьому випадку поле тривалості може вказувати час доставки даних буферизованих одиниць, які є на AP для цієї конкретної STA. У деяких аспектах, тривалість може виражатися в мікросекундах або в кратних одиниці часу (наприклад, відрізка часу або заздалегідь заданого значення, яке AP і STA узгодили між собою під час зв’язування, повторного зв’язування, або відправленого з кадрами адміністрування). Інформація керування (наприклад, поле INFO, поле «інформація керування» тощо) ACK може не включати в себе ніяких додаткових полів. У деяких аспектах, поле адреси ACK може включати в себе один або більше глобальних адрес (наприклад, MAC-адреса, BSSID), яка унікально ідентифікує відправника і/або одержувача ACK в глобальному масштабі (наприклад, практично в будь-якій мережі). У деяких аспектах, поле адреси може включати в себе один або більше локальних адрес (наприклад, ідентифікатор зв’язування (AID)), яка унікально ідентифікує відправника і/або одержувача ACK в локальному масштабі (наприклад, в локальній мережі, наприклад в конкретному BSS). У деяких аспектах, поле адреси може включати в себе частковий або неунікальний ідентифікатор (наприклад, ділянка MAC-адреси або AID), який ідентифікує відправника і/або одержувача ACK. Наприклад, поле адреси може бути однією з AID, MAC-адреси або ділянки AID або MAC-адреси відправника і/ або одержувача ACK, яка копіюється з кадру, що квітується за допомогою ACK. У деяких аспектах, поле ідентифікатора ACK може ідентифікувати квітований кадр (наприклад, одну або більше протокольних одиниць даних MAC (MPDU)). Наприклад, в одному аспекті, поле ідентифікатора може являти собою хеш вмісту кадру. В іншому аспекті, поле ідентифікатора може включати в себе повністю або частково CRC (наприклад, поле FCS) кадру. В іншому аспекті, поле ідентифікатора може повністю або частково базуватися на CRC (наприклад, поле FCS) кадру і повністю або частково на локальній адресі (наприклад, AID STA). В іншому аспекті, поле ідентифікатора може являти собою порядковий номер кадру. В іншому аспекті, поле ідентифікатора можна обчислювати на основі одного або більше з наступних в будь-якій комбінації: однієї або більше глобальних адрес відправника/одержувача ACK, однієї або більше локальних адрес відправника/одержувача ACK, однієї або більше ділянок глобальних адрес відправника/одержувача ACK, або однієї або більше ділянок локальних адрес відправника/одержувача ACK, порядкового номера (або ділянки порядкового номера) однієї з квітованих MPDU, повністю або частково CRC (наприклад, поля FCS) квітованого кадру, повністю або частково початкового значення скремблювання квітованого кадру. Наприклад, в одному аспекті, поле ідентифікатора може включати в себе хеш глобальної адреси (наприклад, BSSID, MAC-адреса AP) і локальної адреси (наприклад, AID STA). (dec(AID[0:8])+dec(BSSID[44:47] XOR BSSID[40:43]) 2^5) mod 2^9 (1) де dec() - функція, яка перетворює шістнадцятирче число в десятеричне число. 8 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 В іншому аспекті, ідентифікатор може бути комбінацією ділянки FCS запитуючого кадру і початкового значення скремблювання або значення, знайденого в службовому полі запитуючого кадру, або порядкового номера запитуючого кадру. Наприклад, комбінація може містити операцію підсумовування або операцію копіювання деяких бітів FCS і початкового значення скремблювання в деякі біти ідентифікатора ACK. У деяких аспектах, ідентифікатор, включений в ACK, може розрізнюватися залежно від типу/підтипу запитуючого кадру. У порядку прикладу, якщо запитуючий кадр є кадром даних або кадром адміністрування, ідентифікатор може базуватися на порядковому номері MPDU в запитуючому кадрі, або може бути будь-яким іншим описаним тут ідентифікатором, за умови, що необхідна інформація присутня в пакеті даних або адміністрування. Якщо кадр є кадром керування (наприклад, опитуванням PS), кадр може не мати порядкового номера, і, отже, в цьому випадку ідентифікатор може базуватися на FCS кадрів опитування PS, ідентифікаторі опитування PS або номері маркера або будь-якому іншому ідентифікаторі, описаному тут, для якого кадр керування забезпечує необхідну інформацію. У деяких аспектах, ідентифікатор, включений в ACK, може розрізнюватися залежно від типу/підтипу запитуючого кадру. У порядку прикладу, якщо запитуючий кадр є кадром даних або адміністрування, ідентифікатор може базуватися на комбінації часткового порядкового номера MPDU в запитуючому кадрі і будь-якого іншого описаного тут ідентифікатора за умови, що необхідна інформація присутня в пакеті даних або адміністрування. Довжина часткового порядкового номера, включеного в ACK ID, може бути функцією максимальної кількості MPDU, яка може квітувати кадр блокової ACK. У порядку прикладу, часткового порядкового номера 6 бітів у довжину достатньо для розрізнення між кратними блоків з 64 MPDU. У цьому аспекті, кадр ACK може бути здатний здійснювати функціональні можливості блокової ACK. У порядку прикладу, якщо кадр є кадром керування (наприклад, опитуванням PS), кадр не має порядкового номера і, отже, в цьому випадку, ідентифікатор може базуватися на FCS кадрів опитування PS або номері маркера або будь-якому іншому ідентифікаторі, описаному тут, для якого кадр керування забезпечує необхідну інформацію. Як додатковий приклад, якщо ACK передається у відповідь на кадр опитування PS керування, який заданий на основі описаних тут принципів, ідентифікатор ACK може бути ідентичний ідентифікатору опитування PS. У деяких аспектах, поле ідентифікатора ACK включає в себе один або більше з молодших бітів адреси одержувача (наприклад, адреса 1) запитуючого кадру. Адреса одержувача в запитуючому кадрі може бути повною MAC-адресою або локальною адресою (AID) залежно від формату кадру. У деяких аспектах, поле ідентифікатора ACK включає в себе один або більше з молодших бітів адреси одержувача, об'єднаних (наприклад, за допомогою підсумовування деякого іншого обчислення) з початковим значенням скремблювання (або ділянкою вихідного значення скремблювання) зі службового поля запитуючого кадру. У деяких аспектах, поле ідентифікатора ACK є останнім одним або більше бітами запитуючого кадру. Потрібно зазначити, що будь-який з розглянутих вище прикладів для поля ідентифікатора ACK можна включати з будь-яким підходящим коротким кадром керування, наприклад, описаними тут і у відповідь на будь-який тип кадру. У деяких аспектах кадр, для якого у відповідь передається ACK, може включати в себе номер маркера, заданий відправником кадру. Відправник кадру може генерувати номер маркера на основі алгоритму. У деяких аспектах, номер маркера, що генерується відправником, може мати інше значення для кожного кадру, відправленого відправником. У таких аспектах, одержувач кадру може використовувати номер маркера в полі ідентифікатора ACK для ідентифікації квітованого кадру, наприклад, встановлюючи ідентифікатор як номер маркера або обчислюючи ідентифікатор щонайменше, частково, на основі номера маркера. У деяких аспектах, поле ідентифікатора можна обчислити у вигляді комбінації номера маркера з щонайменше одним з наступних: однієї або більше глобальних адрес відправника/одержувача ACK, однієї або більше локальних адрес відправника/одержувача ACK, однієї або більше ділянок глобальних адрес відправника/одержувача ACK, однієї або більше ділянок локальних адрес відправника/одержувача ACK або, повністю або частково, CRC кадру. У деяких інших аспектах, номер маркера може бути включений в інше поле ACK і/або квітованого кадру, наприклад, поля SIG і/або поля інформації керування («інформація керування»). У деяких аспектах, маркер можна одержати з початкового значення скремблювання в службовому полі, яке може йти за преамбулою PHY, квітованого кадру. У деяких аспектах, індикація поля керування швидкістю ACK може включати в себе один або більше бітів, які вказують MCS, одержувач кадру (відправник ACK), який пропонує 9 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовувати передавачу кадру. Наприклад, в одному аспекті, значення одного або більше бітів може вказувати, що MCS потрібно або знижувати, або підвищувати, або залишати незмінною, і може вказувати, наскільки треба змінювати MCS. В іншому аспекті, значення одного або більше бітів може вказувати конкретний MCS. Кадр може додатково включати в себе індикацію кількості просторових потоків, яка вказує кількість просторових потоків, що використовуються для передачі кадру. У деяких аспектах, індикація буферизованих даних вказує, що відправник ACK має дані, буферизовані і готові до відправки одержувачу ACK. Наприклад, STA 106a може опитувати AP 104 (наприклад, за допомогою повідомлення опитування PS) для визначення, чи має AP 104 дані, буферизовані для відправки на STA 106a. Таким чином, AP 104 може у відповідь передавати ACK, що має поле індикації буферизованих даних, квітуюче успішне одержання опитування, і де значення поля вказує, чи має AP 104 буферизовані дані. На фіг. 6 показана таблиця, що ілюструє поля, які можуть бути включені в поле SIG прикладу кадру ACK. У проілюстрованому аспекті, поле SIG складається або складається тільки з поля 605 керування довжиною 1 біт, поля 610 типу довжиною 3 біти, поля 615 адреси/ідентифікатора довжиною 13 бітів для AID або 32 біти для FCS або 40 бітів для часткової MAC-адреси, інформаційного поля 620 адаптації швидкості довжиною 1-4 біти, поля 625 CRC довжиною 4 біти і кінцевого поля 630 довжиною 6 бітів. Поле 605 керування вказує, чи є кадр кадром керування, як описано вище. Поле 610 типу задає тип кадру, як описано вище. Поле 615 адреси/ідентифікатора відповідає одному з поля адреси або поля ідентифікатора, як описано вище. Інформаційне поле 620 адаптації швидкості відповідає індикації поля керування швидкістю, як описано вище. Поле 625 CRC відповідає CRC кадру ACK. Кінцеве поле 630 відповідає інформації, яка потрібна рівню PHY для декодування кадру ACK. На фіг. 7 показана таблиця, що ілюструє поля, які можуть бути включені в поле SIG іншого прикладу кадру ACK. У проілюстрованому аспекті, поле SIG складається або складається тільки з поля 705 довжини довжиною 12 або 9 бітів, і в необов'язковому порядку (залежно від того, чи вказує поле довжини тип, як розглянуто вище), з поля 710 типу, поля 715 адреси/ідентифікатора довжиною 13 бітів для AID або 32 біти для FCS або 40 бітів для часткової MAC-адреси, поля 725 CRC довжиною 4 біти і кінцевого поля 730 довжиною 6 бітів. Поле 705 довжини відповідає вищеописаному полю довжини. Поле 710 типу задає тип кадру, як описано вище. Поле 715 адреси/ідентифікатора відповідає одному з поля адреси або поля ідентифікатора, як описано вище. Поле 725 CRC відповідає CRC кадру ACK. Кінцеве поле 730 відповідає інформації, яка потрібна рівню PHY для декодування кадру ACK. Фіг. 8 ілюструє інший приклад кадру ACK, формат якого аналогічний формату кадру керування, показаного на фіг. 5. Як показано, кадр 800 ACK містить поле 805 STF і поле 810 LTF, поле 815 SIG, службове поле 820, поле 825 FC і поле 830 FCS. У цьому варіанті здійснення, в кадр ACK може не бути включено ніякої інформації керування. Навпаки, поле 830 FCS можна модифікувати для вказівки, що кадр є кадром ACK. Зокрема, поле 830 FCS, замість того, щоб включати в себе CRC кадру 800 ACK, може включати в себе копію FCS квітованого кадру. Одержувач кадру 800 ACK може визначити, що кадр є кадром 800 ACK, якщо він відправляв кадр з тієї самої FCS. У деяких аспектах, відправник кадру може чекати, що кадр 800 ACK протягом конкретного інтервалу часу і, таким чином, може тільки перевіряти, чи мають вхідні пакети скопійовану FCS протягом цього інтервалу часу. Крім того, в деяких аспектах, поле 825 FC може включати в себе індикатор, який вказує, чи є кадр кадром ACK. Фіг. 14 ілюструє інший приклад кадру 1400 ACK згідно з викладеними тут принципами. Як показано, кадр 1400 ACK включає в себе MCS довжиною 4 біти (яка вказує тип кадру керування), ACK ID довжиною 14 бітів (який може складатися з часткової FCS і початкового значення скремблера), тривалість довжиною 5 бітів, поле «інше» довжиною 3 або 15 бітів, циклічний контроль за надмірністю довжиною 4 біти і кінцеве поле довжиною 6 бітів. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру квитанції, що містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля адреси, поля ідентифікатора, індикації для поля керування швидкістю і поля індикації буферизованих даних. Спосіб додатково містить передачу кадру квитанції. У деяких аспектах, поле адреси включає в себе одну з глобальної адреси і локальної адреси. У деяких аспектах, поле адреси включає в себе одну з адреси відправника кадру квитанції та одержувача кадру квитанції. У деяких аспектах, поле ідентифікатора включає в себе один з хеша квітованого пакета, циклічного контролю за надмірністю квітованого пакета, маркера і порядкового номера квітованого пакета. 10 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких аспектах, індикація для поля керування швидкістю вказує величину зміни схеми модуляції та кодування. У деяких аспектах, індикація для поля керування швидкістю вказує схему модуляції та кодування. У деяких аспектах, кадр квитанції містить інформацію на основі щонайменше послідовності перевірки кадру квітованого пакета. У деяких аспектах, інформація на основі щонайменше послідовності перевірки кадру містить ідентифікатор на основі послідовності перевірки кадру і одне або більше з наступних: початкового значення скремблювання зі службового поля квітованого пакета і порядкового номера з квітованого пакета. У деяких аспектах, інформація основана на типі квітованого пакета. У деяких аспектах, одним типом кадру керування є опитування PS. Наприклад, STA 106a може відправляти опитування PS на AP 104 для визначення, чи має AP 104 дані для відправки на STA 106a. В одному аспекті, інформація керування опитування PS може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси одержувача опитування PS, локальної адреси відправника опитування PS, інформаційного поля і поля, яке вказує номер маркера. Як розглянуто вище, номер маркера може генеруватися відправником опитуванняPS (наприклад, згідно з алгоритмом) і може мати інше значення для кожного опитування PS, відправленого відправником. Інформація керування опитування PS може не включати в себе ніяких додаткових полів. Інформаційне поле може включати в себе останню версію маяка, який прийняв відправник опитування PS, завдяки чому, одержувач опитування PS може порівнювати версію відправника з фактичною версією. В іншому аспекті, інформаційне поле може включати в себе один або більше з наступних в будь-якій комбінації: одна або більше глобальних адрес відправника/одержувача опитування PS, одна або більше локальних адрес відправника/одержувача опитування PS, одна або більше ділянок глобальних адрес відправника/одержувача опитування PS, одна або більше ділянок локальних адрес відправника/одержувача опитування PS, або початкове значення скремблера (або ділянка початкового значення скремблювання) маяка, який несе карту індикації трафіку (TIM), для якої відправляється опитування PS. Наприклад, інформаційне поле може включати в себе в будьякому порядку BSSID AP та AID STA. За наявності розузгодження між версією відправника і фактичною версією, одержувач опитування PS може відправляти нову інформацію відправнику опитування PS. У деяких аспектах, інформація керування опитування PS може включати в себе ідентифікатор. Значення ідентифікатора можна задати рівним тому самому значенню або значенню, одержаному з відповідного ідентифікатора (наприклад, початкового значення скремблера), включеного в маяк (наприклад, останній прийнятий маяк) або інший кадр пейджингу, прийнятий STA 106a від AP 104. Коли ідентифікатор присутній, адресу одержувача опитування PS можна виключити з кадру, оскільки ідентифікатор ідентифікує призначеного одержувача. Крім того, опитування PS може включати в себе частину свого AID (наприклад, 11 LSB свого AID) в ідентифікаторі опитування PS. Крім того, відправник маяка або пейджингового повідомлення може змінювати ідентифікатор для будь-якого даного маяка, забезпечуючи рознесення за часом. Фіг. 13 ілюструє приклад кадру 1300 опитування PS керування, що включає в себе MCS довжиною 4 біти (яка вказує тип кадру керування), адресу одержувача довжиною 7 бітів, адресу відправника довжиною 11 бітів, поле «інше» довжиною 4 або 16 бітів, циклічний контроль за надмірністю довжиною 4 біти і кінцеве поле довжиною 6 бітів. У деяких аспектах, кадри опитування PS можна використовувати спільно з кадрами ACK таким чином. STA може відправляти опитування PS, призначений для AP, з якою зв’язана STA. Прийнявши опитування PS, AP може у відповідь відправити кадр ACK, наприклад, описані тут. Наприклад, кадр ACK може включати в себе ідентифікатор обчислений на основі номера маркера, включеного в кадр опитування PS, як описано вище. Маркером може бути ідентифікатор опитування PS. Використання номера маркера у відповідях з вигодою дозволяє ідентифікатору ACK відрізнятися для кожного опитування PS, що дозволяє пристрою легко розрізнювати множинні ACK, якщо множинні ACK приймаються пристроєм одночасно. В іншому прикладі, кадр ACK може включати в себе один або більше з наступних в будь-якій комбінації: однієї або більше глобальних адрес відправника/одержувача опитування PS, однієї або більше локальних адрес відправника/одержувача опитування PS, однієї або більше ділянок глобальних адрес відправника/одержувача опитування PS і однієї або більше ділянок локальних адрес відправника/одержувача опитування PS, які можна скопіювати з опитування PS. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру опитування енергозбереження, що містить інформацію керування, яка складається, по суті, з наступного: 11 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля адреси пункту призначення, поля адреси відправника та інформаційного поля. Спосіб додатково містить передачу кадру опитування енергозбереження. У деяких аспектах, інформаційне поле включає в себе версію маяка. У деяких аспектах, поле адреси пункту призначення містить глобальну адресу, і поле адреси відправника містить локальну адресу. У деяких аспектах, інформаційне поле включає в себе ідентифікатор на основі прийнятого маяка. У деяких аспектах, один тип кадру керування є RTS. В одному аспекті, інформація керування RTS може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси одержувача RTS, локальної адреси відправника RTS і поля тривалості. Інформація керування RTS може не включати в себе ніяких додаткових полів. У деяких аспектах, RTS може додатково або альтернативно включати в себе індикацію потужності передачі (спільно з одним або більше з вищеописаних полів, включених в кадри керування всіх типів), яку можна виразити в дБ або в класах (наприклад, 2 біти можуть вказувати 4 класи потужності передачі). Крім того, RTS може додатково або альтернативно включати в себе індикацію ширини смуги (спільно з одним або більше з вищеописаних полів, включених в кадри керування всіх типів). В одному аспекті індикація ширини смуги можуть бути присутніми тільки для кадрів керування 2 МГц (або більше). Поле тривалості може вказувати тривалість, на яку RTS резервує канал зв'язку. В одному аспекті, поле тривалості може вказувати тривалість в 2 байтах (або менше) і виражати тривалість в мкс. В іншому аспекті, тривалість може вказувати тривалість в інших інтервалах часу (наприклад, кількості символів, кратних 40 мкс, кількості відрізків часу тощо). У порядку прикладу, коли поле тривалості має довжину 9 бітів і виражається кратними 40 мкс, поле тривалості може вказувати до 20,5 мс. У деяких аспектах, довжина інтервалу часу оголошується AP 104 і відправляється в іншому повідомленні, наприклад маяку, або під час зв’язування з STA 106a. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру запиту на відправку, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля адреси пункту призначення, поля адреси відправника і полів тривалості. Спосіб додатково містить передачу кадру запиту на відправку. У деяких аспектах, поле адреси пункту призначення містить глобальну адресу, і поле адреси відправника містить локальну адресу. У деяких аспектах, поле тривалості виражає тривалість в кратних символах. Фіг. 15 ілюструє приклад кадру 1500 керування RTS, що включає в себе MCS довжиною 4 біти (яка вказує тип кадру керування), RTS ID довжиною 13 бітів (наприклад, AID одержувачів), поле тривалості довжиною 9 бітів, поле «інше», циклічний контроль за надмірністю довжиною 4 біти і кінцеве поле довжиною 6 бітів. RTS 1500 може додатково включати в себе індикацію ширини смуги довжиною 2 біти і/або може додатково включати в себе клас потужності передачі довжиною 2 біти. У деяких аспектах, один тип кадру керування є CTS. В одному аспекті, інформація керування CTS може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: локальної адреси відправника RTS, для якої відправляється CTS, і поле тривалості. Локальну адресу і поле тривалості можна скопіювати (або вивести) з RTS для якого відправляється CTS. Альтернативно, CTS може не включати в себе адресу, скопійовану з RTS, і замість цього може включати в себе ідентифікатор, заданий аналогічно з розглянутим вище кадром ACK. Інформація керування CTS може не включати в себе ніяких додаткових полів. Альтернативно, CTS може включати в себе додаткові поля, описані раніше для кадру RTS. Фіг. 16 ілюструє приклад кадру 1600 керування CTS, що включає в себе MCS довжиною 4 біти (яка вказує тип кадру керування), CTS ID довжиною 7 бітів (наприклад, часткову FCS та інформацію початкового значення скремблера з RTS і/або часткову адресу відправника для відправника, якщо CTS передається на оригінал і/або копію (або частину) RTS ID), поле тривалості довжиною 9 бітів, поле «інше» довжиною 6 або 18 бітів, циклічний контроль за надмірністю довжиною 4 біти і кінцеве поле довжиною 6 бітів. CTS 1600 може додатково включати в себе індикацію ширини смуги 2 або 3 біти і/або може додатково включати в себе клас потужності передачі довжиною 2 біти. У деяких аспектах, кадр 1600 керування CTS може додатково включати в себе поле MCS, що включає в себе один або більше бітів, які вказують запропоновану MCS для передачі даних, які можна використовувати, наприклад, для реалізації швидкої адаптації лінії зв'язку. Наприклад, прийнявши кадр RTS від другий STA, перша STA може передавати кадр 1600 12 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 керування CTS і використовувати поле MCS в кадрі 1600 для вказівки другої STA запропоновану MCS, яку друга STA може використовувати для наступної передачі даних на неї. Друга STA може вибрати MCS, вказану в полі MCS для вибору MCS для наступної передачі даних. У деяких аспектах, поле MCS може вказувати індекс MCS, згідно з визначенням MCS в стандарті IEEE. У деяких аспектах, поле MCS може включати в себе відносну MCS, що включає в себе індикацію для збільшення або зменшення MCS відносно даної опорної MCS. Наприклад, опорна MCS може бути MCS, що використовується для передачі запитуючого RTS. У порядку іншого прикладу, опорна MCS може бути MCS, у явному вигляді вказаної в полі запитуючого RTS. У порядку іншого прикладу, опорна MCS може бути MCS, використаною в останній успішній передачі даних. У деяких аспектах, CTS може додатково включати в себе вказівку, що відправник CTS має буферизовані одиниці даних або кадри, готові до доставки одержувачу CTS. У деяких аспектах, поле MCS кадру 1600 керування CTS може включати в себе два біти для вказівки запропонованої MCS. Наприклад, для вказівки запропонованої MCS можна використовувати наступну комбінацію бітів: - 00: така сама MCS, як для RTS - 01: MCS для RTS ‘+1’ - 10: MCS для RTS ‘+2’ - 11: MCS для RTS ‘+3’ У порядку іншого прикладу, якщо кадр RTS передається на MCS2 rep 2, то: - 00: MCS0 rep2 - 01: MCS0 - 10: MCS1 - 11: MCS2 У деяких аспектах, кадр 1600 керування CTS може включати в себе 1 біт, що використовується для вказівки того, що CTS є відповіддю на RTS, але це не надає STA можливість передачі (TXOP). Наприклад, кадр 1600 керування CTS може вказувати, що RTS був прийнятий, але вектор мережного виділення (NAV) не відправляється, і відправник RTS не одержує можливості відправляти дані після CTS. У деяких аспектах, якщо кадр 1600 керування CTS вказує, що він не надає TXOP, поле тривалості кадру 1600 керування CTS не використовується для вказівки тривалості NAV. У таких аспектах, поле тривалості можна використовувати для вказівки часу, після якого STA дозволено відправляти інший кадр RTS або дані. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру дозволу на відправку, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля адреси пункту призначення і поля тривалості. Спосіб додатково містить передачу кадру дозволу на відправку. У деяких аспектах, кадр дозволу на відправку керування містить преамбулу фізичного рівня, що має поле сигналу, яке включає в себе інформацію керування. У деяких аспектах, одним типом кадру керування є BAR. Наприклад, STA 106a може відправляти BAR іншій STA, що запитує у іншої STA відправку BA. В одному аспекті, інформація керування BAR може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси, локальної адреси, поля інтерпретації адреси, поля ідентифікатора трафіку (TID) і полів початкового порядкового номера. Інформація керування BAR може не включати в себе ніяких додаткових полів. Глобальна адреса може бути глобальною адресою відправника BAR або одержувача BAR. Локальна адреса може бути локальною адресою для іншого відправника BAR і одержувача BAR, глобальна адреса якого не включена в BAR. Поле інтерпретації адреси може являти собою 1 або 2 біти, які вказують, чи є глобальна адреса адресою відправника, і чи є локальна адреса адресою одержувача, або чи є глобальна адреса адресою одержувача, і чи є локальна адреса адресою відправника. Оскільки BA заданий для кожного TID, і порядковий номер початкового блока, для якого запитується BA, необхідний, ці значення включені в BAR. TID може мати 3 біти, і початковий порядковий номер може мати 12 бітів. У деяких аспектах, початковий порядковий номер може бути частковим порядковим номером, наприклад, являти собою один або більше з молодшого або старшого бітів початкового порядкового номера. Довжина часткового порядкового номера може залежати від максимальної кількості MPDU, яка може квітувати блокова ACK. У порядку прикладу, часткового порядкового номера 6 бітів в довжину достатньо для розрізнення між кратними блоків з 64 13 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 MPDU. У деяких аспектах, TID ідентифікує категорію доступу, і для кожної категорії доступу він ідентифікує 2 підкатегорії, всього 8. В інших аспектах, достатньо вказівки категорії доступу. У деяких аспектах, замість 3-бітового TID, поле керування може включати в себе 2-бітову категорію доступу. В іншому аспекті, інформація керування BAR може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси, першої локальної адреси, другої локальної адреси, поля ідентифікатора трафіку (TID) і полів початкового порядкового номера. Інформація керування BAR може не включати в себе ніяких додаткових полів. Глобальна адреса може вказувати BSSID відправника та одержувача. Перша і друга локальні адреси можуть бути локальними адресами відправника та одержувача. В іншому аспекті, інформація керування BAR може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: першої глобальної адреси, другої глобальної адреси, поля ідентифікатора трафіку (TID) і полів початкового порядкового номера. Інформація керування BAR може не включати в себе ніяких додаткових полів. Перша і друга глобальні адреси можуть бути глобальними адресами відправника та одержувача. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру запиту блокової квитанції, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля глобальної адреси, поля локальної адреси, поля інтерпретації адреси, поля ідентифікатора трафіку і полів початкового порядкового номера. Спосіб додатково містить передачу кадру запиту блокової квитанції. У деяких аспектах, один тип кадру керування є BA. Наприклад, STA 106a може відправляти BA для квітування одержання множинних кадрів. В одному аспекті, інформація керування BA може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси, локальної адреси, поля інтерпретації адреси, поля ідентифікатора трафіку (TID), поля початкового порядкового номера і бітової карти. Інформація керування BA може не включати в себе ніяких додаткових полів. Глобальна адреса може бути глобальною адресою відправника BA або одержувача BA. Локальна адреса може бути локальною адресою для іншого відправника BA і одержувача BAR, глобальна адреса якого не включена в BA. Поле інтерпретації адреси може являти собою 1 або 2 біти, які вказують, чи є глобальна адреса адресою відправника, і чи є локальна адреса адресою одержувача, або чи є глобальна адреса адресою одержувача, і чи є локальна адреса адресою відправника. Оскільки BA заданий для кожного TID, і порядковий номер початкового блока, для якого запитується BA, необхідний, ці значення включені в BA. TID може мати 3 біти, і початковий порядковий номер може мати 12 бітів. Крім того, бітова карта може мати розмір, наприклад, 4, 8, 16, 32 або 64 біти. Значення бітової карти може вказувати, які кадри були успішно прийняті, а які не були прийняті. У деяких аспектах, будь-який з TID, порядкового номера та адреси одержувача можна виключити з BA оскільки відправник BAR може чекати BA протягом конкретного інтервалу часу від конкретного відповідача. Таким чином, якщо BA приймається протягом цього інтервалу часу з адресою відправника, відправник може передбачити TID і початковий порядковий номер, відправлений в BAR. В іншому аспекті, інформація керування BA може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси, першої локальної адреси, другої локальної адреси, поля ідентифікатора трафіку (TID), поля початкового порядкового номера і бітової карти. Інформація керування BA може не включати в себе ніяких додаткових полів. Глобальна адреса може вказувати BSSID відправника та одержувача. Перша і друга локальні адреси можуть бути локальними адресами відправника та одержувача. В іншому аспекті, інформація керування BA може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: першої глобальної адреси, другої глобальної адреси, поля ідентифікатора трафіку (TID), поля початкового порядкового номера та бітової карти. Інформація керування BA може не включати в себе ніяких додаткових полів. Перша і друга глобальні адреси можуть бути глобальними адресами відправника та одержувача. В іншому аспекті, інформація керування BA може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: бітової карти та ідентифікатора BA. Інформація керування BA може 14 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 не включати в себе ніяких додаткових полів. Бітова карта може бути бітовою картою розміром 2, 4, 8, 16, 32 біти, яка вказує, чи правильно був прийнятий або не був прийнятий відповідний пакет. Біт у позиції n бітової карти можуть вказувати пакет з порядковим номером, рівним n плюс порядковий номер, вказаний в кадрі BAR безпосередньо попереднім BA. У деяких аспектах, також припускається, що значення TID або AC є значенням з безпосередньо попереднього BAR. Ідентифікатор можна задавати таким саме або аналогічним чином, як ідентифікатор ACK. Фіг. 17 ілюструє приклад кадру 1700 BA згідно з викладеними тут принципами. Як показано, кадр 1700 BA включає в себе MCS довжиною 4 біти (яка вказує тип кадру керування), ID блокової ACK довжиною 7 бітів (наприклад, початкове значення скремблера з першої MPDU або BAR), початковий порядковий номер (SSN) довжиною 5 бітів (наприклад, SSN першої квітованої MPDU або 5 LSB SSN першої квітованої MPDU), бітову карту довжиною 8 бітів або 16 бітів, поле «інше», циклічний контроль за надмірністю довжиною 4 біти і кінцеве поле довжиною 6 бітів. У деяких аспектах, кадр 1700 BA може включати в себе поле режиму ACK довжиною 1 біт, яке вказує, чи призначена BA для блокових квитанцій або фрагментованих квитанцій. У деяких аспектах, кадр 1700 BA може включати в себе поле доплерівської індикації довжиною 1 біт. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру блокової квитанції, що містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля глобальної адреси, поля локальної адреси, поля інтерпретації адреси, поля ідентифікатора трафіку, поля початкового порядкового номера і бітової карти. Спосіб додатково містить передачу кадру блокової квитанції. У деяких аспектах, один тип кадру керування є кінцем CF. Кінець CF можна використовувати для скасування резервування, здійсненого у відповідь на вектор мережного виділення (NAV). В одному аспекті, інформація керування кінця CF може складатися з або складатися, по суті, з поля типу. Інформація керування кінця CF може не включати в себе ніяких додаткових полів. Будь-який одержувач, що приймає поле типу, яке вказує кінець CF, може потім визначити, що будь-який NAV потрібно відмінити. В іншому аспекті, інформація керування кінця CF може складатися з або складатися, по суті, з поля типу і одного або більше з інших вищеописаних полів, які включені у всі типи кадрів керування. Інформація керування кінця CF може не включати в себе ніяких додаткових полів. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру кінця безконфліктного періоду, який містить інформацію керування, що складається, по суті, з поля типу. Спосіб додатково містить передачу кадру кінця безконфліктного періоду. У деяких аспектах, один тип кадру керування є опитуванням кінця CF. Опитування кінця CF можна використовувати самостійно для скасування резервування, здійсненого у відповідь на вектор мережного виділення (NAV) в діапазоні передачі відправника опитування кінця CF і додатково для запитування одержувача опитування кінця CF передати кінець CF для скасування резервування в діапазоні передачі одержувача опитування кінця CF. В одному аспекті, інформація керування опитування кінця CF може містити глобальну адресу одержувача опитування кінця CF і одне або більше з вищеописаних полів, включених в кадри керування всіх типів поля типу. В іншому аспекті, інформація керування опитування кінця CF може складатися з або складатися, по суті, з глобальної адреси одержувача опитування кінця CF і одне або більше з вищеописаних полів, включених в кадри керування всіх типів поля типу. В іншому аспекті, інформація керування опитування кінця CF може складатися з або складатися, по суті, з глобальної адреси одержувача опитування кінця CF і поля типу, яка вказує, що кадр є опитуванням кінця CF. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру опитування кінця безконфліктного періоду, що містить інформацію керування, яка складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і поля глобальної адреси одержувача. Спосіб додатково містить передачу кадру опитування кінця безконфліктного періоду. У деяких аспектах, один тип кадру керування є запитом MCS. Наприклад, AP 104 може відправляти запит MCS на STA 106a для запитування у STA 106a інформації, яку MCS може використовувати для передач. В одному аспекті, інформація керування запиту MCS може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси одержувача запиту MCS і локальної адреси відправника запиту MCS. Інформація керування запиту MCS може не включати в себе ніяких додаткових полів. 15 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру запиту схеми модуляції та кодування, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля глобальної адреси одержувача і поля локальної адреси відправника. Спосіб додатково містить передачу кадру запиту схеми модуляції та кодування. У деяких аспектах, один тип кадру керування є відповіддю MCS. Наприклад, AP 104 може відправляти запит MCS на STA 106a для запитування у STA 106a інформації, яку MCS може використовувати для передач. У свою чергу, STA 106a може відправляти таку інформацію у відповіді MCS. В одному аспекті, інформація керування відповіді MCS може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: локальної адреси відправника запиту MCS, для якої відповідь MCS передається, будучи скопійованою із запиту MCS, поля MCS (наприклад, 4 бітів), і додаткової інформації (наприклад, відношення сигнал/шум (SNR)). Інформація керування відповіді MCS може не включати в себе ніяких додаткових полів. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру відповіді про схему модуляції та кодування, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля локальної адреси одержувача, поля схеми модуляції і кодування та інформаційного поля. Спосіб додатково містить передачу кадру відповіді про схему модуляції та кодування. У деяких аспектах, один тип кадру керування є NDP. Наприклад, AP 104 може відправляти NDP на STA 106a, щоб STA 106a могла здійснювати оцінку каналу з використанням NDP. В одному аспекті, інформація керування NDP може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: кількості просторових потоків для оцінки каналу і смуги каналу, в якій треба здійснювати оцінювання. Інформація керування NDP може не включати в себе ніяких додаткових полів. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру порожнього пакета даних, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля кількості просторових потоків і поля смуги каналу. Спосіб додатково містить передачу кадру порожнього пакета даних. У деяких аспектах, один тип кадру керування є пробним запитом. Наприклад, STA 106a в пошуках AP може відправляти пробний запит, на який відповідає AP 104. В одному аспекті, інформація керування пробного запиту може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси відправника пробного запиту і поля ідентифікатора набору служб (SSID). Інформація керування пробного запиту може не включати в себе ніяких додаткових полів. Поле SSID може включати в себе SSID або хеш SSID, який шукає STA 106a. Хеш SSID може мати розмір, наприклад 4 байти, що представляють ділянку повного SSID, або CRC, обчислений на основі повного CRC. Крім того, поле SSID може не бути включене, і, таким чином, будь-яка AP, що приймає пробний запит, може відповідати. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру пробного запиту, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля глобальної адреси відправника і поля ідентифікатора набору служб одержувача. Спосіб додатково містить передачу кадру пробного запиту. У деяких аспектах, один тип кадру керування є пробною відповіддю. Наприклад, STA 106a в пошуках AP може відправляти пробний запит, на який AP 104 відповідає пробною відповіддю. В одному аспекті, інформація керування пробної відповіді може складатися з або складатися, по суті, з одного або більше з вищеописаних полів, включених в кадри керування всіх типів, і одного або більше з наступних полів: глобальної адреси відправника пробної відповіді, глобальної адреси одержувача пробної відповіді, і поля ідентифікатора набору служб (SSID). Інформація керування пробної відповіді може не включати в себе ніяких додаткових полів. Поле SSID може включати в себе SSID або хеш SSID AP, що відправляє пробну відповідь. Крім того, поле SSID може не бути включене, наприклад, якщо пробний запит включає в себе SSID, оскільки відправник пробного запиту може чекати пробну відповідь протягом конкретного інтервалу часу. Таким чином, якщо пробна відповідь приймається протягом цього інтервалу 16 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 часу з адресою відправника пробного запиту, відправник може передбачити SSID, відправлений в пробному запиті. У деяких аспектах, спосіб бездротового зв’язку містить генерацію кадру пробної відповіді, який містить інформацію керування, що складається, по суті, з наступного: одного або більше з поля довжини, поля циклічного контролю за надмірністю і поля індикації потужності передачі; і одного або більше з поля глобальної адреси відправника, поля глобальної адреси одержувача, і поля ідентифікатора набору служб відправника. Спосіб додатково містить передачу кадру пробної відповіді. Фіг. 9 демонструє блок-схему операцій аспекту ілюстративного способу 900 для генерації і передачі кадру керування. Спосіб 900 можна використовувати для генерації і передачі будьякого з вищеописаних кадрів керування. Кадр керування може генеруватися або передаватися з одного бездротового пристрою 202 на інший бездротовий пристрій. Хоча спосіб 900 описаний нижче відносно елементів бездротового пристрою 202 (фіг. 2), фахівцям в даній галузі техніки повинне бути зрозуміло, що для реалізації одного або більше з описаних тут етапів можна використовувати інші компоненти. Хоча блоки можна описати як розташовані у визначеному порядку, блоки можна перевпорядковувати, блоки можна виключати і/або можна додавати додаткові блоки. Спочатку, на блоці 902, процесор 204 і/або DSP 220 генерує кадр керування на основі вмісту кадру керування. Потім, на блоці 904, передавач 210 передає кадр керування. На фіг. 10 показана функціональна блок-схема ілюстративного бездротового пристрою 1000, який може застосовуватися в системі 100 бездротового зв’язку. Пристрій 1000 містить модуль 1002 генерації для генерації кадру керування для бездротової передачі. Модуль 1002 генерації може бути виконаний з можливістю здійснення однієї або більше з функцій, розглянутих вище відносно блока 902, проілюстрованого на фіг. 9. Модуль 1002 генерації може відповідати одному або більше з процесора 204 та DSP 220. Пристрій 1000 додатково містить модуль 1004 передачі для бездротової передачі одиниці даних. Модуль 1004 передачі може бути виконаний з можливістю здійснення однієї або більше з функцій, розглянутих вище відносно блока 904, проілюстрованого на фіг. 9. Модуль 1004 передачі може відповідати передавачу 210. На фіг. 11 показана блок-схема операцій аспекту ілюстративного способу 1100 для прийому та обробки кадру керування. Спосіб 1100 можна використовувати для прийому та обробки будьякого з вищеописаних кадрів керування. Кадр керування може прийматися та оброблятися на будь-якому бездротовому пристрої 202. Хоча спосіб 1100 описаний нижче відносно елементів бездротового пристрою 202 (фіг. 2), фахівцям в даній галузі техніки повинне бути зрозуміло, що для реалізації одного або більше з описаних тут етапів можна використовувати інші компоненти. Хоча блоки можна описати як розташовані у визначеному порядку, блоки можна перевпорядковувати, блоки можна виключати і/або можна додавати додаткові блоки. Спочатку, на блоці 1102, приймач 212 приймає кадр керування. Потім, на блоці 1104, процесор 204 і/або DSP 220 обробляє кадр керування на основі вмісту кадру керування. На фіг. 12 показана функціональна блок-схема ілюстративного бездротового пристрою 1200, який може застосовуватися в системі 100 бездротового зв’язку. Пристрій 1200 містить модуль 1002 прийому для прийому кадру керування. Модуль 1202 прийому може бути виконаний з можливістю здійснення однієї або більше з функцій, розглянутих вище відносно блока 1102, проілюстрованого на фіг. 11. Модуль 1202 прийому може відповідати приймачу 212. Пристрій 1200 додатково містить модуль 1204 обробки для обробки кадру керування. Модуль 1204 передачі може бути виконаний з можливістю здійснення однієї або більше з функцій, розглянутих вище відносно блока 1104, проілюстрованого на фіг. 11. Модуль 1204 обробки може відповідати одному або більше з процесора 204 та DSP 220. Термін «визначення», що використовується тут, охоплює різноманітні дії. Наприклад, «визначення» може включати в себе обчислення, розрахунок, обробку, одержання, одержання, пошук (наприклад, пошук в таблиці, базі даних або іншій структурі даних), встановлення тощо. Крім того, «визначення» може включати в себе прийом (наприклад, прийом інформації), звернення (наприклад, звернення до даних в пам'яті) тощо. Крім того, «визначення» може включати в себе вирішення, вибір, відбір, встановлення тощо. Крім того, термін «ширина каналу», що використовується тут, може охоплювати або також може іменуватися шириною смуги у визначених аспектах. Вираження «щонайменше, один з», що використовується тут, вказує список предметів, маючи на увазі будь-яку комбінацію цих предметів, включаючи одиничні члени. У порядку прикладу, «щонайменше, один з: a, b та с» покликане охоплювати: a, b, с, a-b, a-c, b-c та a-b-c. 17 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 Різні операції вищеописаних способів можуть здійснюватися будь-яким підходящим засобом, здатним здійснювати операції, наприклад, різними апаратними і/або програмними компонентами, схемами і/або модулями. У загальному випадку, будь-які операції, проілюстровані на кресленнях, можуть здійснюватися відповідним функціональним засобом, здатним здійснювати операції. Різні ілюстративні логічні блоки, модулі та схеми, описані в зв'язку з даним розкриттям, можна реалізувати або здійснювати за допомогою процесора загального призначення, цифрового сигнального процесора (DSP), спеціалізованої інтегральної схеми (ASIC), вентильної матриці, програмованої користувачем (FPGA), або іншого програмованого логічного пристрою (PLD), дискретної вентильної або транзисторної логіки, дискретних апаратних компонентів або будь-якої їх комбінації призначеної для здійснення описаних тут функцій. Процесор загального призначення може являти собою мікропроцесор, але альтернативно, процесор може являти собою будь-який комерційно доступний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також можна реалізувати у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесора, сукупності мікропроцесорів, одного або більше мікропроцесорів спільно з ядром DSP, або будь-якої іншої подібної конфігурації. В одному або більше аспектах, описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні, або будь-якій їх комбінації. Будучи реалізовані в програмному забезпеченні, функції можуть зберігатися або передаватися у вигляді однієї або більше інструкцій або коду на комп’ютерно-зчитуваному носії. Комп’ютерно-зчитувані носії включають в себе як комп'ютерні носії даних, так і середовища зв’язку, що включають в себе будь-яке середовище, яке сприяє перенесенню комп'ютерної програми з одного місця в інше. Носії даних можуть являти собою будь-які доступні носії, до яких може звертатися комп'ютер. У порядку прикладу, але не обмеження, такі комп’ютернозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інше сховище на основі оптичного диска, сховище на основі магнітного диска або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який можна використовувати для перенесення або збереження потрібного програмного коду в формі інструкцій або структури даних, і до яких може звертатися комп'ютер. Крім того, будь-яке з'єднання доречно іменувати комп’ютерно-зчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL), або бездротових технологій, наприклад, інфрачервоної, радіо і мікрохвильової, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад, інфрачервона, радіо і мікрохвильова, включаються у визначення носія. Термін «диск», що використовується тут, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), флоппідиск і диск Blu-ray, причому магнітні диски звичайно відтворюють дані магнітними засобами, тоді як оптичні диски відтворюють дані оптичними засобами за допомогою лазерів. Таким чином, в деяких аспектах комп’ютерно-зчитуваний носій може містити некороткочасний комп’ютернозчитуваний носій (наприклад, матеріальні носії). Крім того, в деяких аспектах комп’ютернозчитуваний носій може містити короткочасний комп’ютерно-зчитуваний носій (наприклад, сигнал). Комбінації вищеописаних пристроїв також підлягають включенню в обсяг визначення комп’ютерно-зчитуваних носіїв. Розкриті тут способи містять один або більше етапів або дій для здійснення описаного способу. Етапи і/або дії способу можна здійснювати в різному порядку не виходячи за рамки обсягу формули винаходу. Іншими словами, якщо не вказаний конкретний порядок етапів або дій, порядок і/або використання конкретних етапів і/або дій можна модифікувати, не виходячи за рамки обсягу формули винаходу. Описані функції можна реалізувати в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні або будь-якій їх комбінації. Будучи реалізовані в програмному забезпеченні, функції можуть зберігатися у вигляді однієї або більше інструкцій на комп’ютерно-зчитуваному носії. Носії даних можуть являти собою будь-які доступні носії, до яких може звертатися комп'ютер. У порядку прикладу, але не обмеження, такі комп’ютернозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інше сховище на основі оптичного диска, сховище на основі магнітного диска або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який можна використовувати для перенесення або збереження потрібного програмного коду в формі інструкцій або структури даних, і до яких може звертатися комп'ютер. Термін «диск», що використовується тут, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), флоппі-диск, і диск Blu 18 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 ray®, причому магнітні диски звичайно відтворюють дані магнітними засобами, тоді як оптичні диски відтворюють дані оптичними засобами за допомогою лазерів. Таким чином, визначені аспекти можуть містити комп'ютерний програмний продукт для здійснення представлених тут операцій. Наприклад, такий комп'ютерний програмний продукт може містити комп’ютерно-зчитуваний носій, на якому зберігаються (і/або закодовані) інструкції, причому інструкції виконуються одним або більше процесорами для здійснення описаних тут операцій. Для визначених аспектів, комп'ютерний програмний продукт може включати в себе пакувальний матеріал. Програмне забезпечення або інструкції також можуть передаватися по середовищу передачі. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL), або бездротових технологій, наприклад, інфрачервоної, радіо і мікрохвильової, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад, інфрачервона, радіо і мікрохвильова включаються у визначення середовища передачі. Крім того, потрібно розуміти, що модулі і/або інший належний засіб для здійснення описаних тут способів і методів можуть завантажуватися і/або інакше одержуватися користувацьким терміналом і/або базовою станцією, залежно від того, що застосовне. Наприклад, такий пристрій може підключатися до сервера для сприяння перенесенню засобу для здійснення описаних тут способів. Альтернативно, різні описані тут способи можна забезпечувати через засіб зберігання (наприклад, RAM, ROM, фізичний носій даних, наприклад, компакт-диск (CD) або флоппі-диск тощо), щоб користувацький термінал і/або базова станція могли одержувати різні способи після підключення або забезпечення засобу зберігання пристрою. Крім того, можна використовувати будь-який інший підходящий метод забезпечення описаних тут способів і методів пристрою. Потрібно розуміти, що формула винаходу не обмежуються конкретними конфігураціями і компонентами, проілюстрованими вище. Допустимі різні модифікації, зміни і варіації в компонуванні, роботі і деталях вищеописаних способів та пристрою, що не виходять за рамки обсягу формули винаходу. Хоча вищеперелічене відноситься до аспектів даного розкриття, можна запропонувати інші і додаткові аспекти розкриття, що не виходять за рамки його основного обсягу, і його обсяг визначається нижченаведеною формулою винаходу. Посилальні позиції 100 системи бездротового зв’язку 104 точка доступу 106 станція 108 низхідна лінія зв’язку 110 висхідна лінія зв'язку 202 бездротовий пристрій 204 процесор 206 пам'ять 208 корпус 210 передавач 212 приймач 214 приймач-передавач 216 антен 218 детектор сигналу 220 цифровий сигнальний процесор 222 користувацький інтерфейс 226 шинна система 300, 400, 500, 605 кадр керування 305, 405, 505 поле STF 310, 410, 510 поле LTF 315, 415, 515 поле «сигнал керування» (поле SIG) 420 поле розширення керування 520 службове поле 525 поле керування кадром 530 поле інформації керування 535 поле послідовності перевірки кадру 605 поле керування 19 UA 113423 C2 5 10 15 20 610, 710 поле типу 615, 715 поле адреси/ідентифікатора 620 інформативне поле адаптації 625, 725 поле CRC 630, 730 кінцеве поле 705 поле довжини 800, 1400 кадр ACK 805 поле STF 810 поле LTF 815 поле SIG 820 службове поле 825 поле FC 830 поле FCS 1300 кадр опитування PS керування 1500 кадр керування RTS 1600 кадр керування CTS 1700 кадр ВА 1000, 1200 бездротовий пристрій 1002 модуль генерації 1004, 1204 модуль передачі 1100 спосіб для прийому та обробки кадру керування 1202 модуль прийому ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Спосіб бездротового зв'язку, який містить етапи, на яких: генерують кадр, що містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить: індикатор, який вказує, що поле сигналу кодується з множиною полів, які містять інформацію, пов'язану з типом кадру; і поле циклічного контролю за надмірністю; кодують зазначену множину полів, які містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить: інформацію типу, яка включає в себе тип кадру; і додаткову інформацію, яка визначається на основі типу кадру, причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і передають зазначений кадр. 2. Спосіб за п. 1, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 3. Спосіб за п. 2, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 4. Спосіб за п. 2, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 5. Спосіб за п. 4, в якому значення вказує тип кадру. 6. Спосіб за п. 1, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру. 7. Спосіб за п. 6, в якому інформація керування містить поле індикації потужності передачі. 8. Спосіб за п. 6, в якому інформація керування містить індикатор ширини смуги кадру. 9. Спосіб за п. 1, в якому кадр складається, по суті, з преамбули фізичного рівня. 10. Спосіб за п. 1, в якому індикатор містить єдиний біт. 11. Спосіб за п. 1, в якому індикатор містить зарезервоване значення поля кадру. 12. Спосіб за п. 1, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру. 13. Спосіб за п. 12, в якому поле розширення керування має попередньо задану схему модуляції та кодування. 14. Спосіб за п. 1, в якому типом кадру є кадр запиту на відправку. 15. Спосіб за п. 1, в якому типом кадру є кадр запиту блокової квитанції. 20 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 60 16. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду. 17. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції та кодування і кадру відповіді про схему модуляції та кодування. 18. Спосіб за п. 1, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді. 19. Бездротовий пристрій, який містить: процесор, виконаний з можливістю: генерації кадру, який містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить: індикатор, який вказує, що поле сигналу кодується з множиною полів, що містять інформацію, пов'язану з типом кадру; і поле циклічного контролю за надмірністю; і кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить: інформацію типу, що включає в себе тип кадру; і додаткову інформацію, яка визначається на основі типу кадру, причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і передавач, виконаний з можливістю передачі зазначеного кадру. 20. Бездротовий пристрій за п. 19, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 21. Бездротовий пристрій за п. 20, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 22. Бездротовий пристрій за п. 20, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 23. Бездротовий пристрій за п. 22, в якому значення вказує тип кадру. 24. Бездротовий пристрій за п. 19, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру. 25. Бездротовий пристрій за п. 24, в якому інформація керування містить поле індикації потужності передачі. 26. Бездротовий пристрій за п. 24, в якому інформація керування містить індикатор ширини смуги кадру. 27. Бездротовий пристрій за п. 19, в якому кадр складається, по суті, з преамбули фізичного рівня. 28. Бездротовий пристрій за п. 19, в якому індикатор містить єдиний біт. 29. Бездротовий пристрій за п. 19, в якому індикатор містить зарезервоване значення поля кадру. 30. Бездротовий пристрій за п. 19, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру. 31. Бездротовий пристрій за п. 30, в якому поле розширення керування має попередньо задану схему модуляції та кодування. 32. Бездротовий пристрій за п. 19, в якому типом кадру є кадр запиту на відправлення. 33. Бездротовий пристрій за п. 19, в якому типом кадру є кадр запиту блокової квитанції. 34. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду. 35. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування. 36. Бездротовий пристрій за п. 19, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді. 37. Бездротовий пристрій, який містить: засіб для генерації кадру, який містить преамбулу фізичного рівня, що має поле сигналу, причому поле сигналу містить: індикатор, який вказує, що поле сигналу кодується з множиною полів, що містять інформацію, пов'язану з типом кадру; і поле циклічного контролю за надмірністю; засіб для кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить: інформацію типу, що включає в себе тип кадру; і 21 UA 113423 C2 5 10 15 20 25 30 35 40 45 50 55 додаткову інформацію, яка визначається на основі типу кадру, причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправку і кадр блокової квитанції; і засіб для передачі зазначеного кадру. 38. Бездротовий пристрій за п. 37, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 39. Бездротовий пристрій за п. 38, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 40. Бездротовий пристрій за п. 38, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 41. Бездротовий пристрій за п. 40, в якому значення вказує тип кадру. 42. Бездротовий пристрій за п. 37, в якому зазначена додаткова інформація містить інформацію керування, пов'язану з типом кадру. 43. Бездротовий пристрій за п. 42, в якому інформація керування містить поле індикації потужності передачі. 44. Бездротовий пристрій за п. 42, в якому інформація керування містить індикатор ширини смуги кадру. 45. Бездротовий пристрій за п. 37, в якому кадр складається, по суті, з преамбули фізичного рівня. 46. Бездротовий пристрій за п. 37, в якому індикатор містить єдиний біт. 47. Бездротовий пристрій за п. 37, в якому індикатор містить зарезервоване значення поля кадру. 48. Бездротовий пристрій за п. 37, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру. 49. Бездротовий пристрій за п. 48, в якому поле розширення керування має попередньо визначену схему модуляції і кодування. 50. Бездротовий пристрій за п. 37, в якому типом кадру є кадр запиту на відправлення. 51. Бездротовий пристрій за п. 37, в якому типом кадру є кадр запиту блокової квитанції. 52. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду. 53. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування. 54. Бездротовий пристрій за п. 37, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді. 55. Комп'ютерно-читаний носій, на якому зберігається комп'ютерно-виконуваний код, який включає: код для генерації кадру, що містить преамбулу фізичного рівня, яка має поле сигналу, причому поле сигналу містить: індикатор, який вказує, що поле сигналу кодується з множиною полів, які містять інформацію, пов'язану з типом кадру; і поле циклічного контролю за надмірністю; код для кодування зазначеної множини полів, що містять інформацію, пов'язану з типом кадру, в полі сигналу зазначеного кадру, причому зазначена інформація містить: інформацію типу, що включає в себе тип кадру; і додаткову інформацію, яка визначається на основі типу кадру, причому типом кадру є щонайменше один з набору типів кадру, причому набір містить: кадр квитанції; кадр опитування енергозбереження; кадр дозволу на відправлення і кадр блокової квитанції; і код для передачі зазначеного кадру. 56. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить поле довжини, яке вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 57. Комп'ютерно-читаний носій за п. 56, в якому значення 0 для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 58. Комп'ютерно-читаний носій за п. 56, в якому значення, менше 10, для поля довжини вказує, що кадр кодується з множиною полів, які містять інформацію, пов'язану з типом кадру. 59. Комп'ютерно-читаний носій за п. 58, в якому значення вказує тип кадру. 60. Комп'ютерно-читаний носій за п. 55, в якому згадана додаткова інформація містить інформацію керування, пов'язану з типом кадру. 22 UA 113423 C2 5 10 15 20 61. Комп'ютерно-читаний носій за п. 60, в якому інформація керування містить поле індикації потужності передачі. 62. Комп'ютерно-читаний носій за п. 60, в якому інформація керування містить індикатор ширини смуги кадру. 63. Комп'ютерно-читаний носій за п. 55, в якому кадр складається, по суті, з преамбули фізичного рівня. 64. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить єдиний біт. 65. Комп'ютерно-читаний носій за п. 55, в якому індикатор містить зарезервоване значення поля кадру. 66. Комп'ютерно-читаний носій за п. 55, в якому кадр додатково містить поле розширення керування, причому поле розширення керування містить інформацію керування, пов'язану з типом кадру. 67. Комп'ютерно-читаний носій за п. 66, в якому поле розширення керування має попередньо визначену схему модуляції і кодування. 68. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є кадр запиту на відправлення. 69. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є кадр запиту блокової квитанції. 70. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру кінця безконфліктного періоду і кадру опитування кінця безконфліктного періоду. 71. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру запиту схеми модуляції і кодування і кадру відповіді про схему модуляції і кодування. 72. Комп'ютерно-читаний носій за п. 55, в якому типом кадру є щонайменше один з кадру пробного запиту і кадру пробної відповіді. 23 UA 113423 C2 24 UA 113423 C2 25 UA 113423 C2 26 UA 113423 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
ДивитисяДодаткова інформація
Назва патенту англійськоюSystems and methods for generating and decoding short control frames in wireless communications
Автори англійськоюMerlin, Simone, Abraham, Santosh Paul, Wentink, Maarten Menzo, Quan, Zhi, Asterjadhi, Alfred
Автори російськоюМэрлин Симонэ, Абрахам Сантош Пол, Вэнтинк Мартэн Мэнзо, Цюань Чжи, Астерджадхи Альфред
МПК / Мітки
МПК: H04W 28/06, H04W 52/02, H04W 52/54, H04L 1/00
Мітки: системі, способи, бездротовому, кадрів, генерації, коротких, декодування, зв'язку
