Місткість для рідини

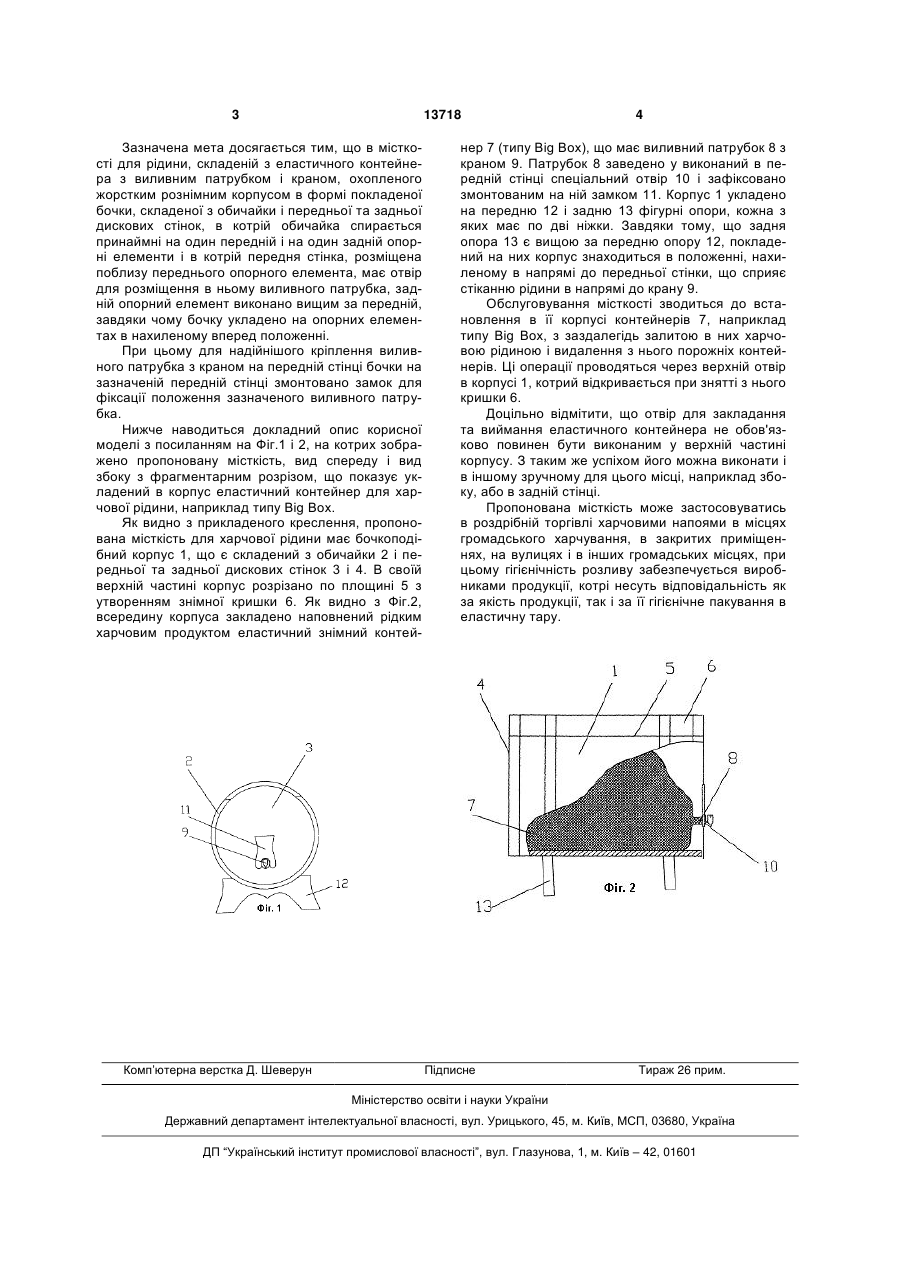

1. Місткість для рідини, що складена з еластичного контейнера з виливним патрубком і краном, охопленого жорстким рознімним корпусом в формі покладеної бочки, складеної з обичайки і передньої та задньої дискових стінок, в котрій обичайка спирається принаймні на один передній і на 3 13718 Зазначена мета досягається тим, що в місткості для рідини, складеній з еластичного контейнера з виливним патрубком і краном, охопленого жорстким рознімним корпусом в формі покладеної бочки, складеної з обичайки і передньої та задньої дискових стінок, в котрій обичайка спирається принаймні на один передній і на один задній опорні елементи і в котрій передня стінка, розміщена поблизу переднього опорного елемента, має отвір для розміщення в ньому виливного патрубка, задній опорний елемент виконано вищим за передній, завдяки чому бочку укладено на опорних елементах в нахиленому вперед положенні. При цьому для надійнішого кріплення виливного патрубка з краном на передній стінці бочки на зазначеній передній стінці змонтовано замок для фіксації положення зазначеного виливного патрубка. Нижче наводиться докладний опис корисної моделі з посиланням на Фіг.1 і 2, на котрих зображено пропоновану місткість, вид спереду і вид збоку з фрагментарним розрізом, що показує укладений в корпус еластичний контейнер для харчової рідини, наприклад типу Big Box. Як видно з прикладеного креслення, пропонована місткість для харчової рідини має бочкоподібний корпус 1, що є складений з обичайки 2 і передньої та задньої дискових стінок 3 і 4. В своїй верхній частині корпус розрізано по площині 5 з утворенням знімної кришки 6. Як видно з Фіг.2, всередину корпуса закладено наповнений рідким харчовим продуктом еластичний знімний контей Комп’ютерна верстка Д. Шеверун 4 нер 7 (типу Big Box), що має виливний патрубок 8 з краном 9. Патрубок 8 заведено у виконаний в передній стінці спеціальний отвір 10 і зафіксовано змонтованим на ній замком 11. Корпус 1 укладено на передню 12 і задню 13 фігурні опори, кожна з яких має по дві ніжки. Завдяки тому, що задня опора 13 є вищою за передню опору 12, покладений на них корпус знаходиться в положенні, нахиленому в напрямі до передньої стінки, що сприяє стіканню рідини в напрямі до крану 9. Обслуговування місткості зводиться до встановлення в її корпусі контейнерів 7, наприклад типу Big Box, з заздалегідь залитою в них харчовою рідиною і видалення з нього порожніх контейнерів. Ці операції проводяться через верхній отвір в корпусі 1, котрий відкривається при знятті з нього кришки 6. Доцільно відмітити, що отвір для закладання та виймання еластичного контейнера не обов'язково повинен бути виконаним у верхній частині корпусу. З таким же успіхом його можна виконати і в іншому зручному для цього місці, наприклад збоку, або в задній стінці. Пропонована місткість може застосовуватись в роздрібній торгівлі харчовими напоями в місцях громадського харчування, в закритих приміщеннях, на вулицях і в інших громадських місцях, при цьому гігієнічність розливу забезпечується виробниками продукції, котрі несуть відповідальність як за якість продукції, так і за її гігієнічне пакування в еластичну тару. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
