Лазерна указка

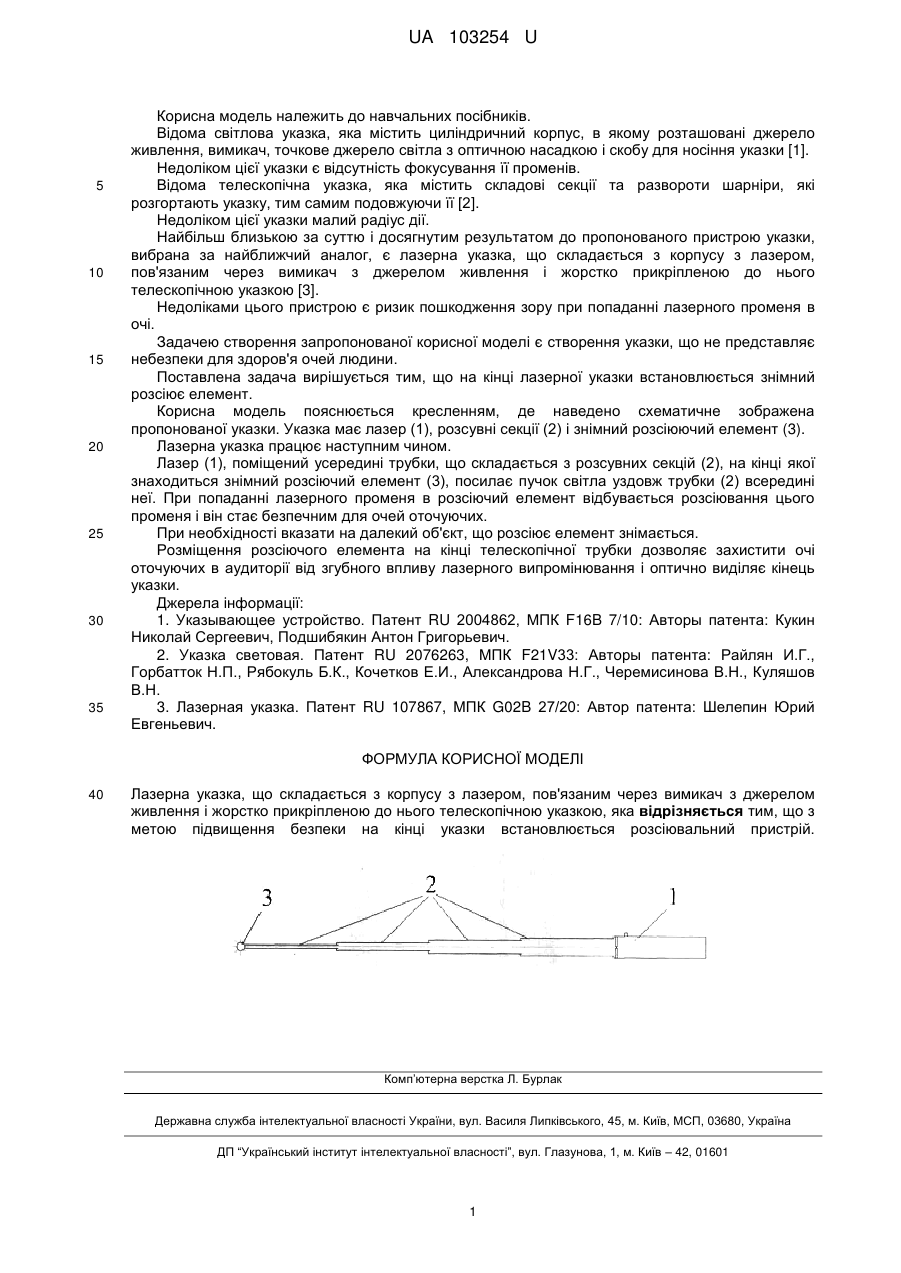

Реферат: UA 103254 U UA 103254 U 5 10 15 20 25 30 35 Корисна модель належить до навчальних посібників. Відома світлова указка, яка містить циліндричний корпус, в якому розташовані джерело живлення, вимикач, точкове джерело світла з оптичною насадкою і скобу для носіння указки [1]. Недоліком цієї указки є відсутність фокусування її променів. Відома телескопічна указка, яка містить складові секції та развороти шарніри, які розгортають указку, тим самим подовжуючи її [2]. Недоліком цієї указки малий радіус дії. Найбільш близькою за суттю і досягнутим результатом до пропонованого пристрою указки, вибрана за найближчий аналог, є лазерна указка, що складається з корпусу з лазером, пов'язаним через вимикач з джерелом живлення і жорстко прикріпленою до нього телескопічною указкою [3]. Недоліками цього пристрою є ризик пошкодження зору при попаданні лазерного променя в очі. Задачею створення запропонованої корисної моделі є створення указки, що не представляє небезпеки для здоров'я очей людини. Поставлена задача вирішується тим, що на кінці лазерної указки встановлюється знімний розсіює елемент. Корисна модель пояснюється кресленням, де наведено схематичне зображена пропонованої указки. Указка має лазер (1), розсувні секції (2) і знімний розсіюючий елемент (3). Лазерна указка працює наступним чином. Лазер (1), поміщений усередині трубки, що складається з розсувних секцій (2), на кінці якої знаходиться знімний розсіючий елемент (3), посилає пучок світла уздовж трубки (2) всередині неї. При попаданні лазерного променя в розсіючий елемент відбувається розсіювання цього променя і він стає безпечним для очей оточуючих. При необхідності вказати на далекий об'єкт, що розсіює елемент знімається. Розміщення розсіючого елемента на кінці телескопічної трубки дозволяє захистити очі оточуючих в аудиторії від згубного впливу лазерного випромінювання і оптично виділяє кінець указки. Джерела інформації: 1. Указывающее устройство. Патент RU 2004862, МПК F16B 7/10: Авторы патента: Кукин Николай Сергеевич, Подшибякин Антон Григорьевич. 2. Указка световая. Патент RU 2076263, МПК F21V33: Авторы патента: Райлян И.Г., Горбатток Н.П., Рябокуль Б.К., Кочетков Е.И., Александрова Н.Г., Черемисинова В.Н., Куляшов В.Н. 3. Лазерная указка. Патент RU 107867, МПК G02B 27/20: Автор патента: Шелепин Юрий Евгеньевич. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Лазерна указка, що складається з корпусу з лазером, пов'язаним через вимикач з джерелом живлення і жорстко прикріпленою до нього телескопічною указкою, яка відрізняється тим, що з метою підвищення безпеки на кінці указки встановлюється розсіювальний пристрій. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
