Респіратор для поглинання кислих та основних газів

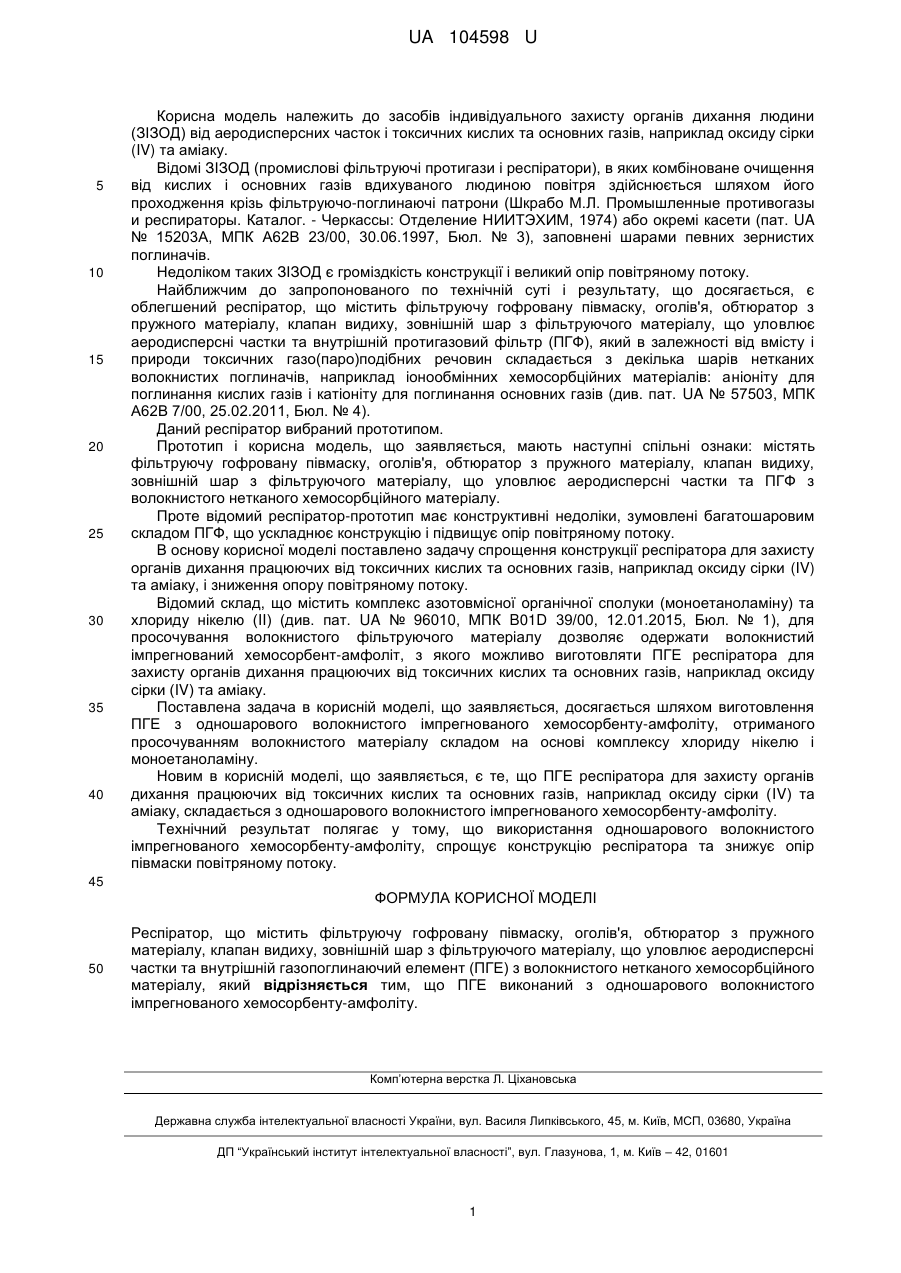

Реферат: Респіратор містить фільтруючу гофровану півмаску, оголів'я, обтюратор з пружного матеріалу, клапан видиху, зовнішній шар з фільтруючого матеріалу, що уловлює аеродисперсні частки та внутрішній газопоглинаючий елемент (ПГЕ) з волокнистого нетканого хемосорбційного матеріалу. ПГЕ виконаний з одношарового волокнистого імпрегнованого хемосорбентуамфоліту. UA 104598 U (12) UA 104598 U UA 104598 U 5 10 15 20 25 30 35 40 Корисна модель належить до засобів індивідуального захисту органів дихання людини (ЗІЗОД) від аеродисперсних часток і токсичних кислих та основних газів, наприклад оксиду сірки (IV) та аміаку. Відомі ЗІЗОД (промислові фільтруючі протигази і респіратори), в яких комбіноване очищення від кислих і основних газів вдихуваного людиною повітря здійснюється шляхом його проходження крізь фільтруючо-поглинаючі патрони (Шкрабо М.Л. Промышленные противогазы и респираторы. Каталог. - Черкассы: Отделение НИИТЭХИМ, 1974) або окремі касети (пат. UA № 15203А, МПК А62В 23/00, 30.06.1997, Бюл. № 3), заповнені шарами певних зернистих поглиначів. Недоліком таких ЗІЗОД є громіздкість конструкції і великий опір повітряному потоку. Найближчим до запропонованого по технічній суті і результату, що досягається, є облегшений респіратор, що містить фільтруючу гофровану півмаску, оголів'я, обтюратор з пружного матеріалу, клапан видиху, зовнішній шар з фільтруючого матеріалу, що уловлює аеродисперсні частки та внутрішній протигазовий фільтр (ПГФ), який в залежності від вмісту і природи токсичних газо(паро)подібних речовин складається з декілька шарів нетканих волокнистих поглиначів, наприклад іонообмінних хемосорбційних матеріалів: аніоніту для поглинання кислих газів і катіоніту для поглинання основних газів (див. пат. UA № 57503, МПК А62В 7/00, 25.02.2011, Бюл. № 4). Даний респіратор вибраний прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: містять фільтруючу гофровану півмаску, оголів'я, обтюратор з пружного матеріалу, клапан видиху, зовнішній шар з фільтруючого матеріалу, що уловлює аеродисперсні частки та ПГФ з волокнистого нетканого хемосорбційного матеріалу. Проте відомий респіратор-прототип має конструктивні недоліки, зумовлені багатошаровим складом ПГФ, що ускладнює конструкцію і підвищує опір повітряному потоку. В основу корисної моделі поставлено задачу спрощення конструкції респіратора для захисту органів дихання працюючих від токсичних кислих та основних газів, наприклад оксиду сірки (IV) та аміаку, і зниження опору повітряному потоку. Відомий склад, що містить комплекс азотовмісної органічної сполуки (моноетаноламіну) та хлориду нікелю (II) (див. пат. UA № 96010, МПК B01D 39/00, 12.01.2015, Бюл. № 1), для просочування волокнистого фільтруючого матеріалу дозволяє одержати волокнистий імпрегнований хемосорбент-амфоліт, з якого можливо виготовляти ПГЕ респіратора для захисту органів дихання працюючих від токсичних кислих та основних газів, наприклад оксиду сірки (IV) та аміаку. Поставлена задача в корисній моделі, що заявляється, досягається шляхом виготовлення ПГЕ з одношарового волокнистого імпрегнованого хемосорбенту-амфоліту, отриманого просочуванням волокнистого матеріалу складом на основі комплексу хлориду нікелю і моноетаноламіну. Новим в корисній моделі, що заявляється, є те, що ПГЕ респіратора для захисту органів дихання працюючих від токсичних кислих та основних газів, наприклад оксиду сірки (IV) та аміаку, складається з одношарового волокнистого імпрегнованого хемосорбенту-амфоліту. Технічний результат полягає у тому, що використання одношарового волокнистого імпрегнованого хемосорбенту-амфоліту, спрощує конструкцію респіратора та знижує опір півмаски повітряному потоку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Респіратор, що містить фільтруючу гофровану півмаску, оголів'я, обтюратор з пружного матеріалу, клапан видиху, зовнішній шар з фільтруючого матеріалу, що уловлює аеродисперсні частки та внутрішній газопоглинаючий елемент (ПГЕ) з волокнистого нетканого хемосорбційного матеріалу, який відрізняється тим, що ПГЕ виконаний з одношарового волокнистого імпрегнованого хемосорбенту-амфоліту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
