Насосна станція

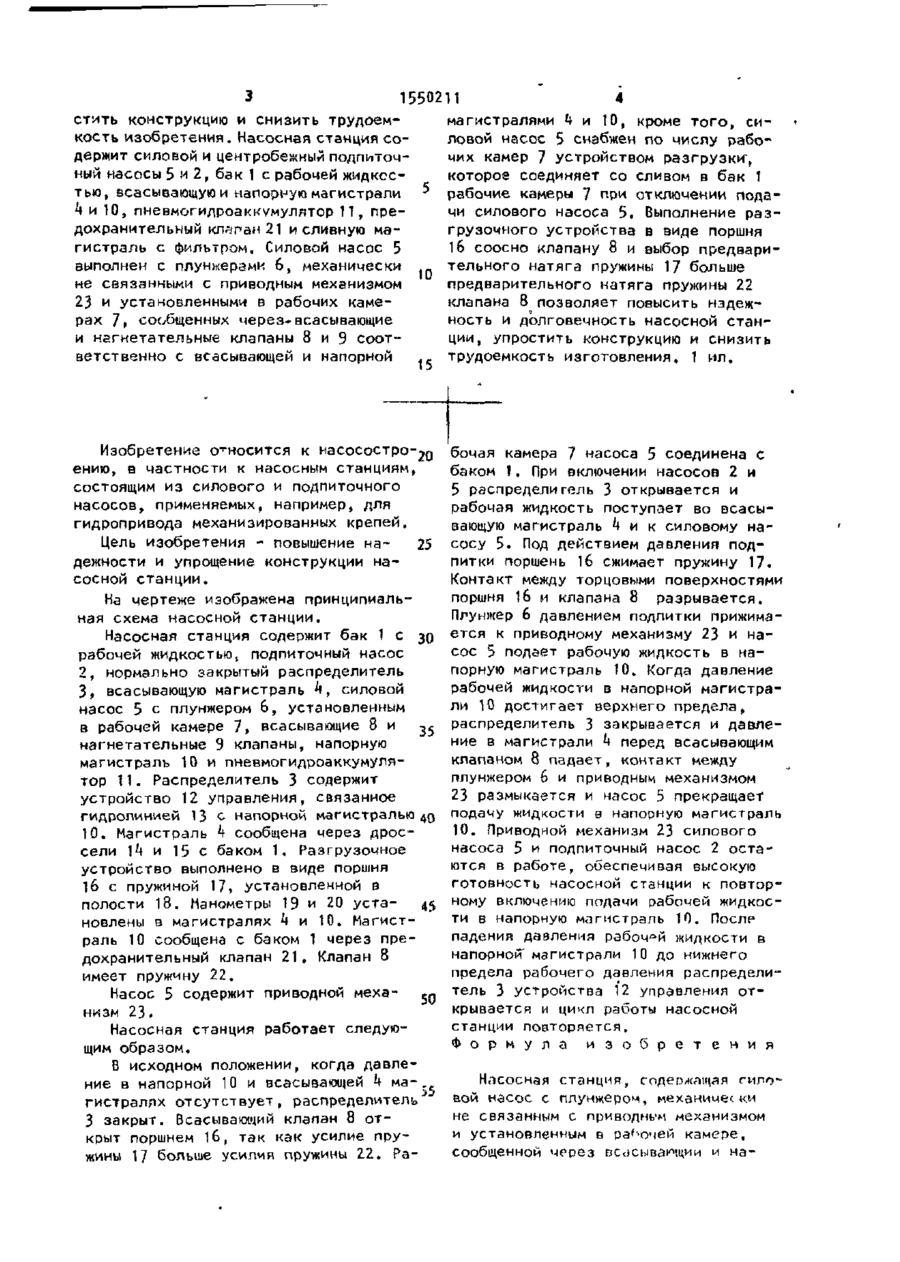

союз советских СОЦИАЛИСТИЧЕСИИХ РЕСПУБЛИН ODI і (51)5 F 04 В 23/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГИНТ СССР (21) (22) 02.06.88 (46) Ї5.03.90. Бюл, № 10 (71) Донецкий проектно-конструкторский и экспериментальный институт комплексной механизации шахт "Донгипроуглемаш" (72) Ю.И.Варшавский, Б.И.Гипш, В.С.Дубовой, Е.А«Муфель, А.И.Олифиренко, Я.Д.Река и В.И.Самарец (53) 621.65 (088.8) (56) Авторское свидетельство СССР № 1355758, кл. F 0 » В 13/00, * НАСОСНАЯ СТАНЦИЯ (57) Изобретение относится к насосостроению, в частности к насосным станциям, состоящим из силового и подлиточного насосов, применяемых для гидроприводов механизированных крепей, и может быть использовано в других областях техники, где применяются силовые насосы с плунжерами, механически не связанными с приводным механизмом. Применение изобретения позволяет повысить надежность и долговечность насосной станции, упро З 1 5502П 4 стыть конструкцию и снизить трудоеммагистралями 4 и 10, кроме того, сикость изобретения. Насосная станция соловой насос 5 снабжен по числу рабодержит силовой и центробежный подпиточчих камер 7 устройством разгрузки^ ный насосы 5 и 2, бак 1 с рабочей жидкоскоторое соединяет со сливом в бак 1 тью, всасывающую и напорную магистрали * рабочие камеры 7 при отключении пода**и10, пневмогидроаккумулятор П , пречи силового насоса 5, Выполнение раздохранительный клапан 21 и сливную магрузочного устройства в виде поршня гистраль с фильтром. Силовой насос 5 16 соосно клапану 8 и выбор предваривыполнен с плунжерами 6, механически тельного натяга пружины 17 больше не связанными с приводным механизмом 10 предварительного натяга пружины 22 23 и установленными в рабочих камеклапана 8 позволяет повысить надежрах 7, сообщенных через-всасывающие ность и долговечность насосной стани НЕгнетательные клапаны 8 и 9 соотции, упростить конструкцию и снизить ветственно с всасывающей и напорной ._ трудоемкость изготовления. 1 ил. Изобретение относится к насосостро-д, ению, в частности к насосным станциям, состоящим из силового и подпиточного насосов, применяемых, например, для гидропривода механизированных крепей. Цель изобретения - повышение на- 25 дежности и упрощение конструкции насосной станции. На чертеже изображена принципиальная схема насосной станции. Насосная станция содержит бак 1 с зО рабочей жидкостью, подпиточный насос 2, нормально закрытый распределитель 3, всасывающую магистраль *», силовой насос 5 с плунжером 6, установленным в рабочей камере 7, всасывающие 8 и ^ нагнетательные 9 клапаны, напорную магистраль 10 и пневмогидроаккумулятор 11. Распределитель 3 содержит устройство 12 управления, связанное гидролинией 13 ^ напорной магистралью ^о 10. Магистраль k сообщена через дроссели \Ц и 15 с баком 1. Разгрузочное устройство выполнено в виде поршня 16 с пружиной 17, установленной в полости 18. Манометры 19 и 20 уста- 45 новлены в магистралях k и 10. Магистраль 10 сообщена с баком 1 через предохранительный клапан 21, Клапан 8 имеет пружину 22. Насос 5 содержит приводной меха- ^ п низм 23. Насосная станция работает следующим образом. В исходном положении, когда давлед , k ние в напорной 10 и всасывающей k маJ гистралях отсутствует, распределитель 3 закрыт. Всасывающий клапан 8 открыт поршнем 16, так как усилие пружины 17 больше усилия пружины 22, Ра бочая камера 7 насоса 5 соединена с баком 1. При включении насосов 2 и 5 распределитель 3 открывается и рабочая жидкость поступает во всасывающую магистраль k и к силовому насосу 5. Под действием давления подпитки поршень 16 сжимает пружину 17. Контакт между торцовыми поверхностями поршня 16 и клапана 8 разрывается. Плунжер 6 давлением подпитки прижимается к приводному механизму 23 и насос 5 подает рабочую жидкость в напорную магистраль 10. Когда давление рабочей жидкости в напорной магистрали 10 достигает верхнего предела, распределитель 3 закрывается и давление в магистрали k перед всасывающим клапаном 8 падает, контакт между плунжером 6 и приводным механизмом 23 размыкается и насос 5 прекращает подачу жидкости в напорную магистраль 10. Приводной механизм 23 силового насоса 5 и подпиточный насос 2 остаются в работе, обеспечивая высокую готовность насосной станции к повторному включению подачи рабочей жидкости в напорную магистраль 10. После падения давления рабочей жидкости в напорной" магистрали 10 до нижнего предела рабочего давления распределитель 3 устройства 12 управления открывается и цикл работы насосной станции повторяется, Ф о р м у л а и з о б р е т е н и я Нпсосная станция, содержащая гилоЙОЙ насос с плунжером, механически не связанным с приводным механизмом и установленным в рабочей камере, сообщенной через всасывающий и на 5 1550211 * гнетательный клапаны соответственно Л Ь Ю повышения надежности и упрощения с всасывающей и напорной магистраляконструкции, устройство разгрузки ми, подпиточный насос, вход которого выполнено в ниде подпружиненного порсоединен с баком, а выход через норшня, установленного соосно лодпружимально закрытый распределитель, ме- 5 ненному всасывающему клапану с еозханизм управления которого связан с мощностью контакта торцовых поверх- ; напорной магистралью,-с входом в синостей поршня и всасывающего клапана, ловой насос, и устройство разгрузки причем предварительное усилие пружины рабочих кгмер силового насоса, о т - 1 0 поршня больше рабочего усилия пружины л и ч а ю щ а я с я тем, что, с цевсасывающего клапана. Редактор А.Ревин Составитель А.Волков Техред л.Олийнык • -----»-•.-.--.--__«-.»-»_,«_„„_«,_ - г . Корректор И.Муска _ „__ . „ Заказ 258 Тираж k$7 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ИЗО35» Москва, Ж-35, Раушская наб., д. k/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина,101
