Сталефібробетонна балка коробчастого перерізу

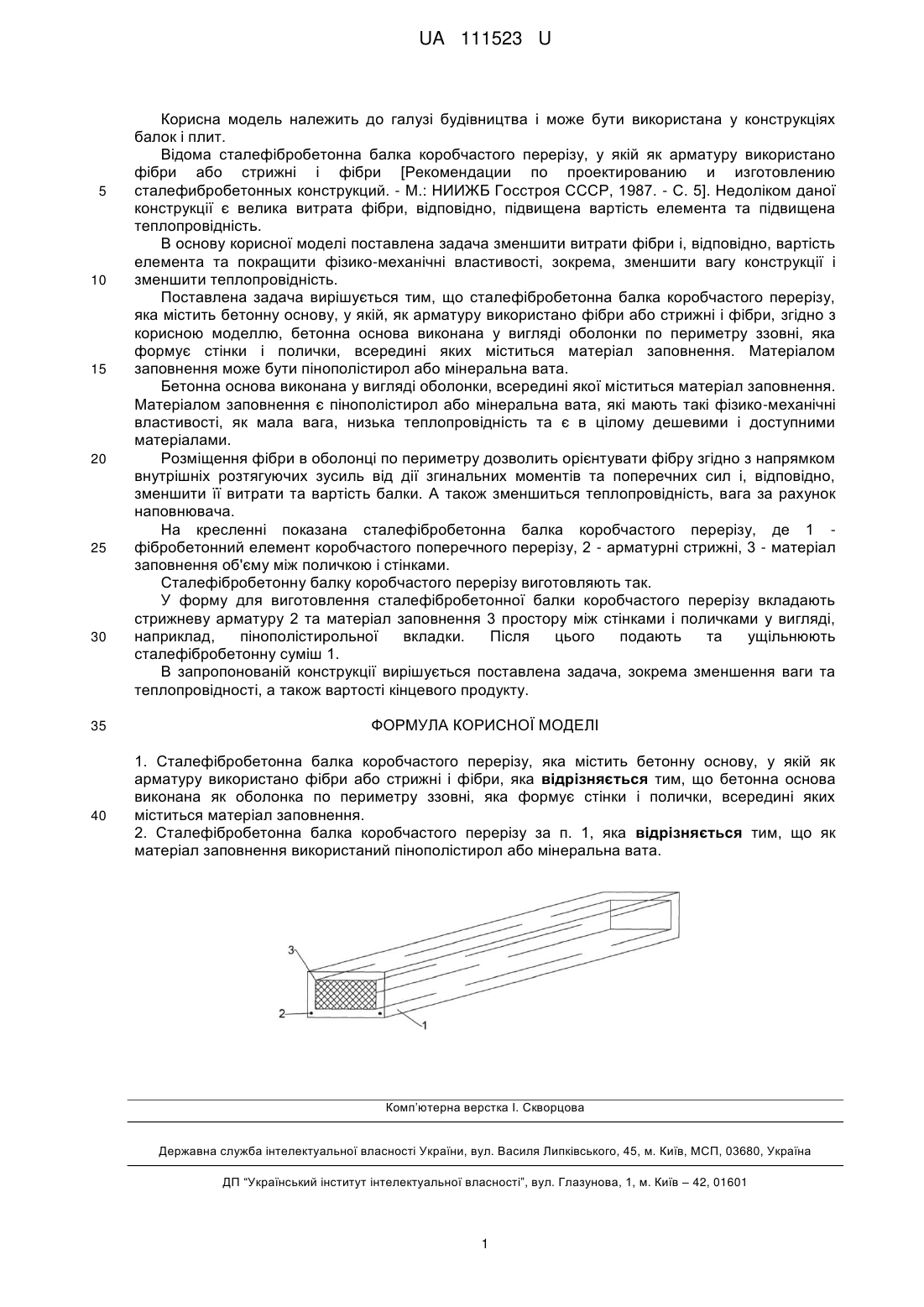

Реферат: Сталефібробетонна балка коробчастого перерізу містить бетонну основу, у якій як арматуру використано фібри або стрижні і фібри. Бетонна основа виконана як оболонка по периметру ззовні, яка формує стінки і полички, всередині яких міститься матеріал заповнення. Як матеріал заповнення використаний пінополістирол або мінеральна вата. UA 111523 U (54) СТАЛЕФІБРОБЕТОННА БАЛКА КОРОБЧАСТОГО ПЕРЕРІЗУ UA 111523 U UA 111523 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відома сталефібробетонна балка коробчастого перерізу, у якій як арматуру використано фібри або стрижні і фібри [Рекомендации по проектированию и изготовлению сталефибробетонных конструкций. - М.: НИИЖБ Госстроя СССР, 1987. - С. 5]. Недоліком даної конструкції є велика витрата фібри, відповідно, підвищена вартість елемента та підвищена теплопровідність. В основу корисної моделі поставлена задача зменшити витрати фібри і, відповідно, вартість елемента та покращити фізико-механічні властивості, зокрема, зменшити вагу конструкції і зменшити теплопровідність. Поставлена задача вирішується тим, що сталефібробетонна балка коробчастого перерізу, яка містить бетонну основу, у якій, як арматуру використано фібри або стрижні і фібри, згідно з корисною моделлю, бетонна основа виконана у вигляді оболонки по периметру ззовні, яка формує стінки і полички, всередині яких міститься матеріал заповнення. Матеріалом заповнення може бути пінополістирол або мінеральна вата. Бетонна основа виконана у вигляді оболонки, всередині якої міститься матеріал заповнення. Матеріалом заповнення є пінополістирол або мінеральна вата, які мають такі фізико-механічні властивості, як мала вага, низька теплопровідність та є в цілому дешевими і доступними матеріалами. Розміщення фібри в оболонці по периметру дозволить орієнтувати фібру згідно з напрямком внутрішніх розтягуючих зусиль від дії згинальних моментів та поперечних сил і, відповідно, зменшити її витрати та вартість балки. А також зменшиться теплопровідність, вага за рахунок наповнювача. На кресленні показана сталефібробетонна балка коробчастого перерізу, де 1 фібробетонний елемент коробчастого поперечного перерізу, 2 - арматурні стрижні, 3 - матеріал заповнення об'єму між поличкою і стінками. Сталефібробетонну балку коробчастого перерізу виготовляють так. У форму для виготовлення сталефібробетонної балки коробчастого перерізу вкладають стрижневу арматуру 2 та матеріал заповнення 3 простору між стінками і поличками у вигляді, наприклад, пінополістирольної вкладки. Після цього подають та ущільнюють сталефібробетонну суміш 1. В запропонованій конструкції вирішується поставлена задача, зокрема зменшення ваги та теплопровідності, а також вартості кінцевого продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сталефібробетонна балка коробчастого перерізу, яка містить бетонну основу, у якій як арматуру використано фібри або стрижні і фібри, яка відрізняється тим, що бетонна основа виконана як оболонка по периметру ззовні, яка формує стінки і полички, всередині яких міститься матеріал заповнення. 2. Сталефібробетонна балка коробчастого перерізу за п. 1, яка відрізняється тим, що як матеріал заповнення використаний пінополістирол або мінеральна вата. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
