Рознімне з’єднання елементів коробчастого перерізу укосини вантажопідйомного крана

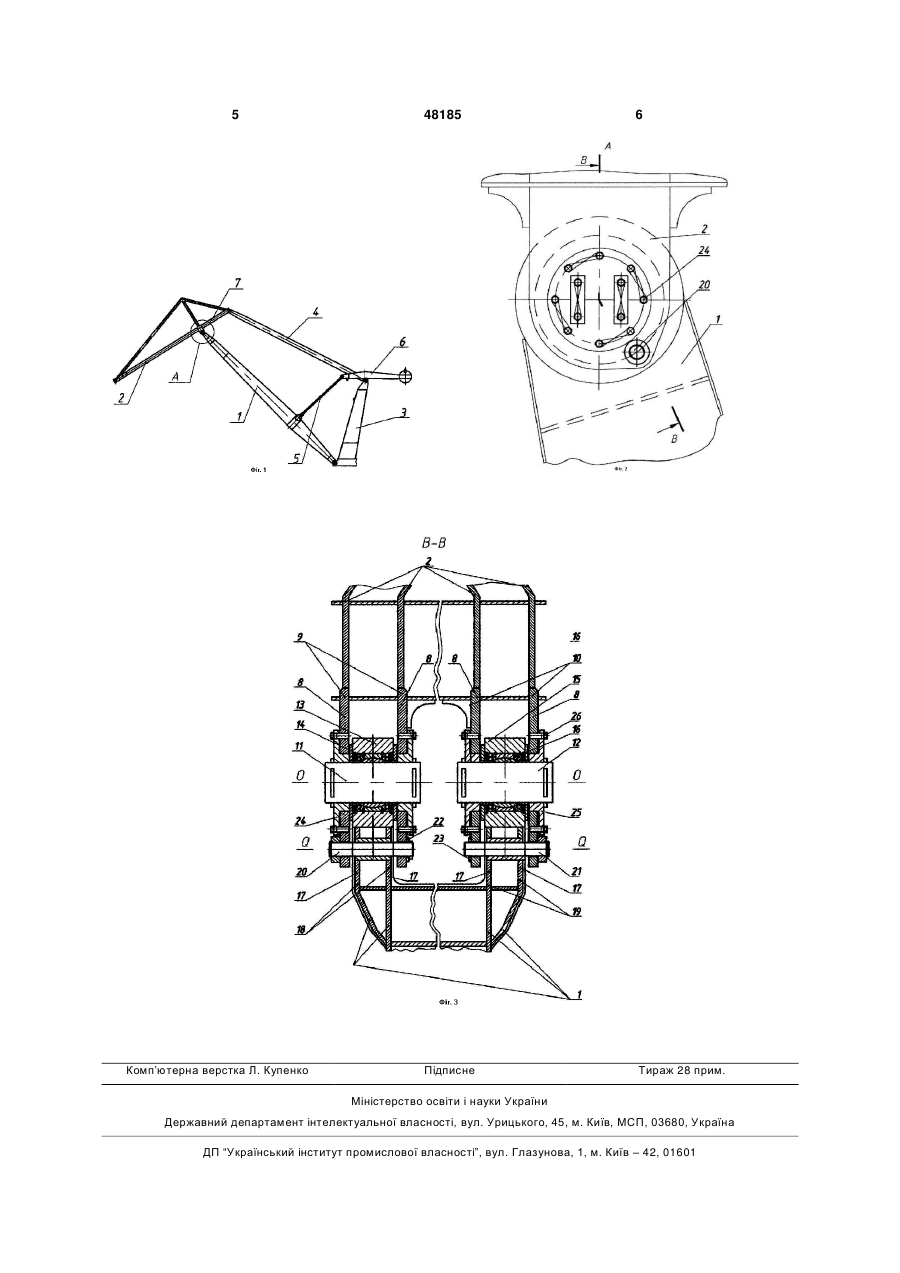

Рознімне з'єднання елементів коробчастого перерізу укосини вантажопідйомного крана, яке складається із чотирьох попарно розташованих вушок, де кожна пара вушок жорстко з'єднана зі стінками одного з елементів коробчастого перерізу укосини, що з'єднується, і пальця, встановленого в наскрізному отворі вушок, при цьому на пальці між вушками розташований башмак з розміщеним у ньому підшипником, який жорстко пов'язаний з парою паралельно розташованих щік, вільним 3 ла, з'єднуючи елементи стрілової системи (стріли з хоботом або стріли з колоною й т.п.) у непристосовані для цього умовах. Необхідно виконати також підготовчі роботи, які зв'язані зі стропуванням, установленням окремих елементів стрілової системи в робочий стан із застосуванням додаткового вантажопідйомного встаткування: монтажного крана й поліспаста. Таку заміну шарнірного вузла виконувати дуже незручно й довго. В основу пропонованої корисної моделі поставлене завдання створення такого рознімного з'єднання елементів коробчастого перерізу укосини вантажопідйомного крана, яке дозволяло б виконувати заміну шарнірного вузла, що зносився, без розбирання секцій укосини і її демонтажу на робочу площадку, й таким чином значно спрощувало б і скорочувало час на ремонт. Поставлене завдання вирішується тим, що в рознімному з'єднанні елементів коробчастого перерізу укосини вантажопідйомного крана, що складає із чотирьох попарно розташованих вушок, жорстко з'єднаних одним кінцем зі стінками одного з елементів коробчатого перерізу укосини, що з'єднуються, і пальця, установленого в наскрізному отворі вушок, де на пальці між вушками розташований башмак з розміщеним в ньому підшипником, жорстко зв'язаний з парою паралельно розташованих щік, вільний кінець яких жорстко з'єднаний зі стінками іншого елемента коробчастого перерізу укосини, що з'єднуються й із двох боків закритий наскрізними знімними кришками, закріпленими на вушках за допомогою кріпильних елементів, згідно пропонованого технічного рішення, рознімне з'єднання додатково постачене двома фіксаторами, кожний з яких установлений в наскрізних отворах, виконаних на деякій відстані від осі пальця у вушках, жорстко пов'язаних зі стінками одного з елементів коробчатого перерізу укосини, що з'єднуються, і в щоках, одним кінцем жорстко з'єднаних із башмаком, а іншим - зі стінками іншого елемента коробчатого перерізу укосини, що з'єднуються, при цьому обидва фіксатори встановлені в наскрізних отворах на одній осі, паралельній осі пальців рознімного з'єднання й зафіксовані від зсуву штифтом. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вид рознімного з'єднання елементів коробчатого перерізу укосини вантажопідйомного крана, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - перетин по В - В і на Фіг.2. Укосина вантажопідйомного крана складається з наступних елементів коробчатого перерізу: стріли 1, хобота 2, колони 3, жорсткого відтягнення 4, стрілової тяги 5 і коромисла із противагою 6. Всі ці елементи взаємозв'язані між собою за допомогою рознімного з'єднання 7. Рознімне з'єднання 7 елементів коробчатого перерізу укосини вантажопідйомного крана скла 48185 4 дається із чотирьох паралельно встановлених вушок 8, які розташовані попарно парами 9 і 10. Кінці вушок 8 пар 9 і 10 жорстко з'єднані зі стінками одного з елементів коробчатого перерізу укосини, наприклад хобота 2. У співвісні отвори вушок 8 пар 9 і 10 установлені пальці 11 і 12. На пальці 11 між вушками 8 пари 9 установлений башмак 13 з розташованим у ньому підшипником 14, а на пальці 12, між вушками 8 пари 10 установлений башмак 15 з розташованим у ньому підшипником 16. Башмаки 13 і 15 жорстко пов'язані із чотирма паралельно встановленими щоками 17 розташованими попарно парами 18 і 19. Вільні кінцем щоки 17 пар 18 і 19 жорстко зв'язані зі стінками іншого елемента коробчастого перерізу укосини, що з'єднується, наприклад стріли 1. На деякій відстані від осі О-О1 пальців 11 і 12 у площині вушок 8 пар 9 і 10 по осі Q-Q1 виконані наскрізні співвісні отвори, у які встановлені фіксатори 20 і 21. Ці фіксатори зафіксовані від зсуву штифтами 22 і 23. Пальці 11 і 12 із двох сторін закриті знімними кришками 24 і 25. Знімні кришки 24 і 25 закріплені на площині вушок 8 пар 9 і 10 за допомогою болтів 26. Заміна рознімного з'єднання елементів коробчастого перерізу укосини вантажопідйомного крана здійснюється таким чином. Шляхом повороту хобота 2 щодо осі О-O1 пальців 11,12 виконують суміщення отворів на площинах вушок 8 пар 9 і 10, жорстко зв'язаних зі стінками одного з елементів коробчастого перерізу хобота 2 з отворами, виконаними на площинах щік 17 пар 18 і 19, жорстко зв'язаних зі стінками іншого елемента коробчастого перерізу стріли 1. В отвори, що утворилися, установлюють фіксатори 20 і 21 і фіксують їх від зсуву штифтами 22 і 23. Після чого розкручують болти 26 і знімають кришки 24 і 25, звільняючи пальці 11 і 12 від їх закріплення на вушках 8. Виконують демонтаж шарнірного з'єднання 7, що зносилося, без опускання укосини, а саме, заміну пальців, що зносилися, 11, 12 і підшипників 14, 16. Потім знову встановлюють кришки 24 і 25 і кріплять їх за допомогою болтів 26 на вушках 8. Після зборки рознімного з'єднання 7 виймають штифти 22 і 23, звільняючи фіксатори 20 і 21. Рознімне з'єднання готове до роботи. Таким же чином здійснюють заміну рознімних з'єднань інших елементів, що зносилися, коробчатого перерізу укосини, наприклад стріли 1 з колоною 3, колони 3 із жорстким відтягненням 4, стрілової тяги 5 з коромислом 6 і т.п.. Застосування пропонованого технічного рішення дозволить виконувати заміну рознімних з'єднань елементів коробчатого перерізу стріли вантажопідйомного крана без її демонтажу, що значно скоротить час на її ремонт і полегшить цю операцію. 5 Комп’ютерна верстка Л. Купенко 48185 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
